MODE D'EMPLOI HWS-1402XWHT6-E TOSHIBA
- Demandez à un revendeur ou à une société spécialisée en électricité d'installer la pompe à chaleur air/eau.
- La pompe à chaleur air/eau doit être installée par un installerateur qualifié pour cette opération. Si ce n'est pas le cas, des incidents risquent de se produit, par exemple uneuite d'eau, un choc électrique ou un incendie.
Assurez-vous que les procedures de mise à la terre déquates sont appliquées lors de l'installation de la pompe à chaleurur air/eau.
- Ne raccordez pas le fil de terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ni un fil de terre téléphonique.
- Si la pompe à chaleur air/eau est incorporement mise à la terre, elle peut provoquer une électrocution.
- Toute fuite d'eau peut provoquer des dégats importants. Il est donc recommendé d'installer l'unité hydroélectrique dans une piece équipée d'un revêtement de sol étanche et de systèmes de drainage.
- Ce produit ne peut être utilisé qu'en combinaison avec les pieces et produits indiqués, conformes aux specifications imposées. En cas d'utilisation d'autres pieces ou produits, il est possible que de la fumée apparaisse ou qu'une panne, un incendie ou une électrocution se produit.
AVERTISSEMENTS RELATIFS À L'UTILISATION
Pour eviter de you bleser ou dendommager l'unite exterieure, ninserez jamais vos doigs ni un baton dans la sortie d'air ou l'entree d'air de I'unite exterieure. En cours dutilisation, les ventilateurs tournent rapidement.
- En cas d'événement inhabituel lié à la pompe à chaleur air/eau (une odeur de brûlé ou une puissance de chauffage réduite, par exemple), coupez immédiatement l'alimentation électrique du secteur en appuyant sur l'interrupteur général et le disjoncteur afin d'arrête la pompe à chaleur air/eau, puis contactez le revendeur.
- Si le fonctionnement de la pompe à chaleur air/eau sembleprésenter un problème, il est recommendé de ne pas la laisser fonctionner. En cas d'interruption de fonctionnement, la machine risque de tomber en panne ou un autre incident peut se produit, par exemple une électrocution ou un incendie.
- Ne versez pas d'eau ni aucun autre liquide dans l'unité hydroélectrique.
- Si l'unité est mouillée, vous risquez de vous électrocuter.
AVERTISSEMENTS RELATIFS AU DÉPLACEMENT ET À LA RÉPARATION
- Ne tentez pas de déplacer ou de réparer l'unité vous-même.
- En raison de la presence de haute tension, vous risquez de vous électrocuter si vous retirez l'un des couvercles.
S'il s'avere necessaire de deplacer la pompe a chaleur air/eau, consultez le revendeur ou un installer qualifie.
- Si la pompe à chaleur air/eau est incorporement installée, elle peut provoquer une électrocution ou un incendie.
S'il s'avere nécessaire de réparer la pompe à chaleur air/eau, demandez de l'aide au revendeur.
- Si la pompe à chaleur air/eau est incorporement réparée, elle peut provoquer une électrocution ou un incendie.
ATTENTION
Cet apparéil n'est pas destiné à être utilisé par une personne (notamment un enfant) dont les capacité mentales ou sensorielles sont réduites, ou manquant d'expérience et de connaissances, sauf sous la surveillance d'une personne responsable de sa sécurité ou une fois que celle-ci lui a fourni les instructions relatives à l'utilisation de l'appareil.
DéCONNECTION DE L'APPAREIL DU SECTEUR
Cet appeareil doit etre branché au secteur par le biais d'un disjoncteur ou interrupteur presentant une séparation de contact d'au moins 3 mm.
PRECAUTIONS D'INSTALLATION
Assurez-vous que la pompe à chaleur air/eau est branchée à un bloc d'alimentation dédié utilisant la tension nominale.
Si ce n'est pas le cas, l'unité peut tomber en panne ou provoquer un incendie.
- N'installez pas l'unité dans un lieu représentant un risque de fuite de gaz inflammable.
- Toute accumulation de gaz inflammables autour de l'unité peut provoquer un incendie.
PRECAUTIONS D'UTILISATION
Pour obtenir des performances satisfaisantes, lisez attentivement ce manuel avant d'utiliser le système de pompé à chaleur air/eau.
- N'installez pas la pompé à chaleur air/eau dans une piece à usage spécial, par exemple un bateau ou tout type de vehicule.
Cela risquerait d'affector les performances de la machine.
Lorsque la pompe à chaleur air/eau fonctionne conjointement avec un dispositif à combustion se trouvant au même endroit, assurez-vous que la ventilation de la piece est ajustate et arez-la.
En cas de ventilation insuffisante, l'oxygène peut venir à manquer.
Lorsque la pompe a chaleur air/eau est utilise dans une piece fermée, assurez-vous que la piece est correctement ventilée.
En cas de ventilation insuffisante, l'oxygène peut venir à manquer.
- Ne placez aucun récipient contenant de l'eau (un vase, par exemple) sur l'unité. Toute infiltration d'eau dans l'unité risque de provoquer une électrocution, en raison de la détérioration de l'isolement électrique.
- Vérifiez ponctuellement les supports en béton situés sous l'unité extérieure.
Si la base est endommagée ou déteriorée et reste dans cet état, l'unité peut basculer et risque de blesser quelqu'un.
- Vérifiez de temps en temps que les supports de l'unité ne sont pas endommagés.
Si les supports sont endommages et restent dans cet état, l'unité peut tomber ou basculer et risque de blesser\
quelqu'un.
- Ne nettoyez jamais l'unité avec de l'eau. Vous risqueriesz de vous électrocuter.
- Ne nettoyez jamais l'unité avec de l'alcool, du benzène, un diluant, un produit pour vitres, une poudre abrasive ou tout autre solvant. Cela pourrait déterminer ou endommager la pompe à chaleur air/eau.
- Avant de nettoyer l'unité, coupez l'alimentation électrique en appuyant sur l'interrupteur général ou le disjoncteur.
- Ne placez aucun objet sur l'unité et ne vous appuyez pas dessus. L'unité pourrait tomber ou basculer et risquérer de blesser quelqu'un.
Pour obtenir des performances maximes, la pompe à chaleur air/eau doit fonctionner dans la plage de températures spécifiée dans les instructions.
Dans le cas contraire, l'unité peut tomber en panne, ouprésenter des dysfonctionnements ou des fuites d'eau.
- Déblayez la neige avant qu'elle s'accumule sur l'unité extérieure.
Si de la neige s'accumule sur l'unité, cela risque de l'endommager ou de provoquer un dysfonctionnement.
- Ne placez aucun autre meuble ou apparéil électricque sous l'unité.
De I'eau peut s'ecouler de I'unité et rouiller ou abimer ce qui se trouve dessous, ou provoquer une panne.
- Empêchez toute obstruction de l'écoulement d'air autour de l'unité extérieure. Placez tout composant selon les exigences d'espace d'entretien spécifiées pour l'installation.
Toute obstruction de I'ecoulement d'air risque de réduire les performances obtenues et d'endommager les pièces.
- Vérifiez la présence de fuites d'eau. Dans les logements communautaires, il est possible que des fuites d'eau provoquent des dégats aux étages inférieurs.
Vérifiez chaque jour la présence de fuites d'eau.
- Ne touchez pas les tuyaux d'eau, les tuyaux de réfrigerant ni les joints. Ils peuvent être extrémement chauds.
Ne buvez pas l'eau produit par la pompe à chaleur air/eau.
- ÀpRES une utilisation prolongée, il est possible que l'eau soit contaminée par l'unité hydroélectrique, en raison de la déterioration des matériaux de tuyaux ou autres.
Si I'au contient des corps solides, si elle est decolorée ou trouble, ou si elle dégage une oedur, NE LA BUVEZ PAS.
- Appelez immédiatement les services d'inspection de l'équipement.
Utilisez une eau conforme aux normes de qualite de I'eau.
Lorsque l'unité doit rester inutilisée de façon prolongée, demandez à votre revendeur ou à un technicien qualifié d'évacuer l'eau de l'unité hydroélectrique afin d'empêcher toute alteration de la qualité de l'eau.
Lorsque you deves a noueau utiliser l'unité, demandez a vaire revendeur ou a un technicien qualifie de remplir l'unité d'eau et d'effectuer un essai de fonctionnement.
- Demandez à votre revendeur ou à un technicien qualifié de nettoyer régulièrement la crépine.
- Demandez à votre revendeur ou à un technician qualifié de vérifier que la soupape de détente fonctionne correctement.
- Ne tapez pas sur le manomètre, car il est en verre. Il peut se casser.
2 NOMS ET FONCTIONS DES PIECES

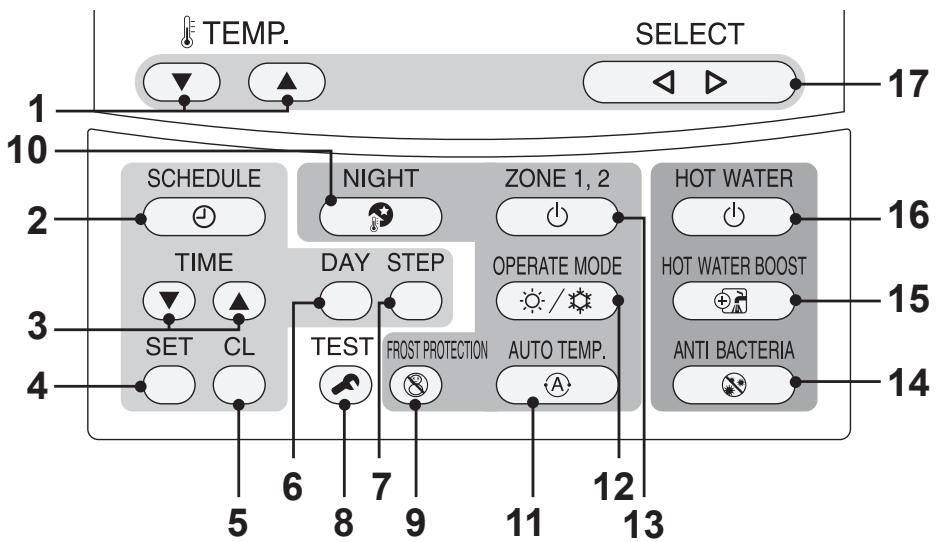

Boutons
▼ Fig. 2-01
| 1. Bouton TEMP. : | Permet de modifier le réglage de la température pour chaque mode de fonctionnement (ZONE1/2, eau chaude) par incrément de 1 °C. | 10. Bouton NIGHT : | Permet de contrôle le fonctionnement réduit de nuit. |
| 2. Bouton SCHEDULE : | Permet de régler l'heure actuelle et de programmer le fonctionnement hebdomadaire. | 11. Bouton AUTO TEMPS : | Permet d'activer et de désactiver le réglage automatique de la température en fonction de la température extérieure. (Si vous appuyez longuement sur ce bouton, le mode de réglage des données s'active.) |
| 3. Bouton TIME : | Permet de modifier le réglage de l'heure actuelle et du fonctionnement hebdomadaireprogrammé à l'aide des boutons▼ et▲. | 12. Bouton OPERAT MODE : | Permet de sélectionner le mode de fonctionnement ZONE1/2 (chauffage ou refroidissement). |
| 4. Bouton SET : | Permet de définir l'heure actuelle et le fonctionnement hebdomadaireprogrammé sur les valeurs entrées. | 13. Bouton ZONE1, 2 : | Permet d'activer et de désactiver le fonctionnement de zone (chauffage au sol/radiateur/ventilo-convecteur). |
| 5. Bouton CL : | Permet d'effacer les valeurs définies pour l'heure actuelle et le fonctionnement hebdomadaireprogrammé. | 14. Bouton ANTI BACTERIA : | Permet d'augmenter régulièrement la température de l'eau chaude contenu dans le réservoir à des fins de sterilisation. (Si vous appuyez longuement sur ce bouton, le mode de réglage des données s'active.) |
| 6. Bouton DAY : | Permet de spécifique les jours de la semaine correspondant aux valeurs définies pour l'heure actuelle et le fonctionnement hebdomadaireprogrammé. | 15. Bouton HOT WATER BOOST : | Permet d'accélérer le processus d'ébullition de l'eau lorsqu'il est nécessaire d'augmenter momentanément la température de piquage. |
| 7. Bouton STEP : | Permet de passer d'un numéro d'étape (STEP) au suivant pour une journée de la programmation hebdomadaire. | 16. Bouton HOT WATER : | Permet d'activer ou de désactiver le fonctionnement en mode d'alimentation en eau chaude. |
| 8. Bouton TEST : | Utilisé à des fins de test ou de maintenance. | 17. Bouton SELECT : | Permet de sélectionner un mode de fonctionnement lors de la modification du réglage de la température pour chaque mode de fonctionnement. |
| 9. Bouton FROST PROTECTION : | Permet de faire fonctionner l'unité à capacité minimale lorsqu'elle est inutilisée (en cas d'absence, par exemple) afin d'assurer la protection antigel. | | |
REMARQUE
Selon les specifications système appliquées, il est possible que certaines fonctions ne soient pas disponibles. Pour de plus amples informations, contactez la société d'installation.

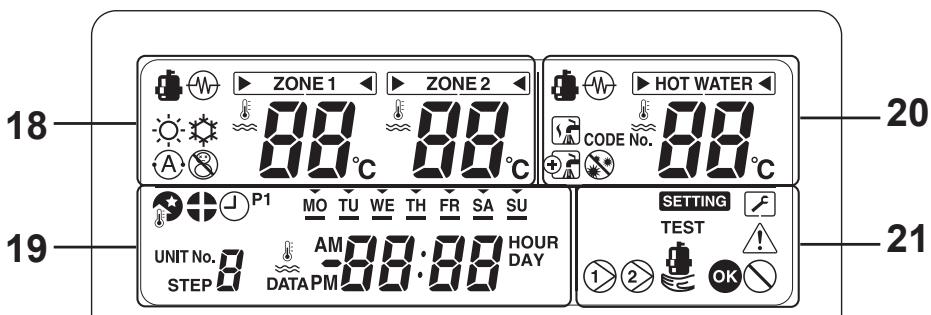

Signification des indications
▼ Fig. 2-02
| Côté chauffage [ZONE1, 2] | | Côté eau chaude |
| 18. Indication | Description | 20. Indication | Description |
| ZONE 1 | S'illumine lorsque le chauffage au sol ou le radiateur est connecté (si le système présente un chauffage au sol ou un radiateur). | HOT WATER | S'illumine lorsque le système d'alimentation en eau chaude est connecté (si le système propose l'alimentation en eau chaude). |
| ZONE 2 | S'allume lors du contrôle de la température secondaire.(Il est possible que cette indication ne s'affiche pas selon le système) |
| L'indicateur [▷ ▲] s'illumine pour signaler les modes de fonctionnement pour lesquels la température doit être modifiée. |
| S'illumine lorsque la pompe à chaleur est utilisée pour assurer le chauffage ou le refroidissement. | | S'illumine lorsque la pompe à chaleur est utilisée pour assurer l'alimentation en eau chaude. |
| S'illumine si le chauffage interne est mis sous tension lorsque l'unité fonctionne en mode de chauffage. | | S'illumine si le chauffage interne est mis sous tension lorsque l'unité fonctionne en mode d'alimentation en eau chaude. |
| S'illumine lorsque le fonctionnement en mode de chauffage est sélectionné. | | S'illumine lorsque l'unité fonctionne en mode d'alimentation en eau chaude. |
| S'illumine lorsque le fonctionnement en mode de refroidissement est sélectionné. | | S'illumine lorsque la supression de l'eau chaude est activée. |
| S'illumine si vous appuyez sur le bouton FROST PROTECTION et s'éteint si vous appuyez à nouveau dessus. | | S'illumine si vous appuyez sur le bouton ANTI BACTERIA et s'éteint si vous appuyez à nouveau dessus. |
| A | S'illumine lorsque le fonctionnement automatique est sélectionné. | | |
| B | Affiche le réglage de la température de chauffage/refroidissement.(Chauffage: de 20 à 55 °C, réglage par défaut: automatique, refroidissement: de 10 à 30 °C)S'éteint lorsque le fonctionnement automatique est sélectionné. | B | Affiche le réglage de la température de l'eau chaude.(De 40 à 75 °C, réglage par défaut: 65 °C) |
| °C | S'illumine lorsque le réglage de la température ou la température de l'eau du détecteur s'affiche avec l'afficheur 7 segments. |
| 19. Indication | Description |
| 88.88 | Horloge : affiche l'heure actuelle (AM ou PM). |
| MO TU | Affiche le jour de la semaine (du lundi au dimanche). |
| S'illumine si vous appuyez sur le bouton NIGHT et s'éteint si vous appuyez à nouveau dessus. |
| S'illumine lorsque le fonctionnement silencieux de nuit est sélectionné. |
| P1 | Indique l'état de la programmation 1 (y compris le réglage de l'hour). |
| STEP | Affiche l'étape de la programmation lorsque le programme de fonctionnement STEP1-5 est sélectionné. |
| S'illumine lors du réglage de l'hour et du fonctionnement programmé. |
| 21. Indication | Description |
| 1 2 | S'illumine lorsque la pompé interne (pompe 1) ou la pompé d'expansion (pompe 2) est actionnée. |
| S'illumine lorsque l'unité fonctionne en mode de chauffage d'appoint uniquement. |
| SETTING | S'illumine lorsque l'unité passée en mode de réglage des données et s'éteint lorsque l'unité quitte ce mode. |
| S'illumine lorsque l'unité passée en mode de maintenance et s'éteint lorsque l'unité quitte ce mode. |
| ! | S'illumine en cas d'erreur et s'éteint lors que l'erreur est supprimée. |
| OK | S'illumine pendant deux secondes lorsque tous les régles sont effectués. |
| S'illumine pendant deux secondes en cas d'échec des régles. |
FR
3 UTILISATION DES FONCTIONS
Réglage de la minuterie
Tout d'abord, réglez l'heure actuelle sur la télécommande.

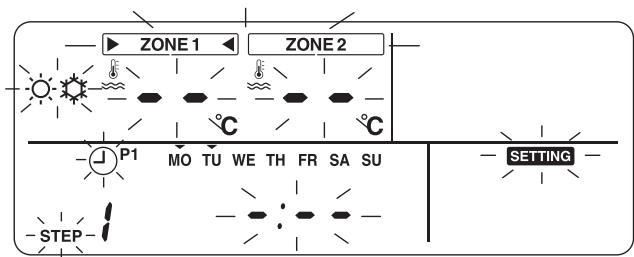

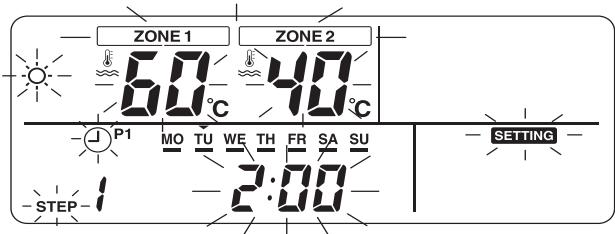

Procedure à suivre pour régler l'heure actuelle et le jour de la semaine (si l'heure ou le jour ne sont pas définis, l'heure et le jour de la semaine indiqués clignotent.)
(1) Appuyez sur le bouton TIME ou pendant au moins 4 secondes afin d'activer le mode de réglage de l'heure.
- Le segment SETTING SETTING clignote.
(2) Indiquez le jour de la semaine correspondant au jour actuel à l'aide du bouton DAY
- Chaque fais que vous appuyez sur ce bouton, le segment passes au jour suivant de la semaine : MO TU ... SU MO.
(3) Réglez l'heure actuelle à l'aide des boutons TIME et
- Appuyez longuement sur ces boutons pour faire défiler l'heure indiquée par tranches de 10 minutes.
(4) Appuyez sur le bouton SET pour définir l'heure actuelle sur l'heure indiquée.
■ Mode deCHAUFFAGE ou derefroidissement
Fonctionnement en mode de chauffage ou de refroidissement
- Appuyez sur le bouton ZONE1, 2 pour lancer le mode de chauffage ou de refroidissement. Le réglage de la température s'affiche sous ZONE1 sur la télécommande. (Lorsque l'option ZONE2 est disponible, le réglage de la température s'affiche également sous ZONE2.)
Lorsque la pompe à chaleur est en cours de fonctionnement, ou lorsque le chauffage interne ou le dispositif de chauffage auxiliaire est activé, s'affiche.
- Sélectionnez le mode de chauffage ou de refroidissement à l'aide du bouton OPERATE MODE
Appuyez sur ce bouton pour passer du mode de chauffage - au mode de refroidissement et vice versa.
- Pour arrêté le chauffage ou le refroidissement, appuyez sur le bouton ZONE1, 2. Le réglage de la température et disparaissent et l'unité cesse de fonctionner en mode de chauffage ou de refroidissement.

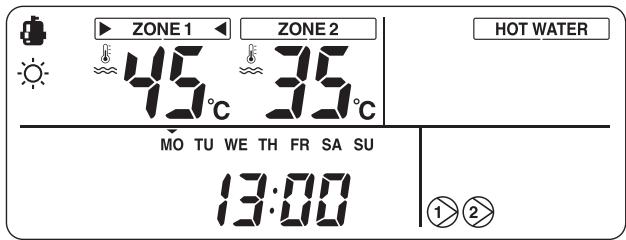

Réglage de la température
Appuyez sur le bouton SELECT <▶> pour déplacer▶, puis sélectionnez ZONE1 ou ZONE2.
- Modifiez le réglage de la température à l'aide du bouton TEMP. (▼) (▲).
- Le réglage de la température de la ZONE2 doit être inférieur ou égal au réglage de la température de la ZONE1.

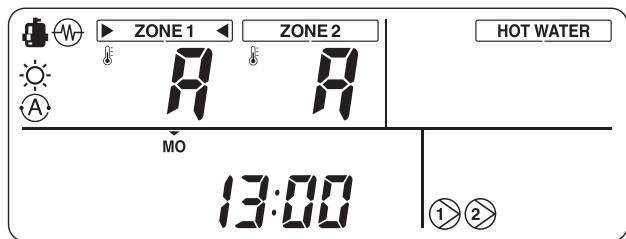

Fonctionnement en mode automatique
- Il est possible de régler automatiquement la température en fonction de la température extérieure.
Appuyez sur le bouton AUTO TEMP. A
- La température indiquée est replacé par « A » et la température de l'eau se règle automatiquement en fonction de la température extérieure.

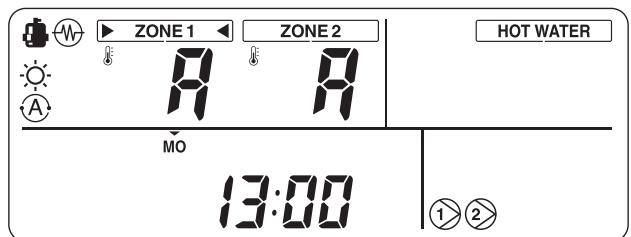

Correction de la valeur définie pour le mode automatique
- Appuyez sur le bouton AUTO TEMP.
pendant au moins 4 secondes pour acceder au mode de réglage de la courbe auto.
- L'écran de réglage des codes fonctionnels s'affiche. Appuyez sur le bouton TIME (▼) (▲) pour afficher une température comprise entre -5 et +5 °C.
Dans ce cas, la température s'affiche comme suit : -5, -4, -3, -2, -1, 0, 1, 2, 3, 4 ou 5.
Seule la température de la ZONE1 s'affiche.
Si vous appuyez sur le bouton SET suite à une modification de la température, le réglage de la température est enregistré.
- Si vous appuyez sur le bouton TEST , les données enregistrées sont appliquées. L'unité quitte le mode de réglage du code fonctionnel et « A » s'affiche.
- Chaque fais que vous appuyez sur le bouton AUTO TEMP. (A), le mode change comme suit :
Eau chaude
Fonctionnement en mode d'alimentation en eau chaude
- Appuyez sur le bouton HOT WATER pour lancer le mode d'alimentation en eau chaude.
- Le réglage de la température s'affiche sous HOT WATER sur la télécommande, tandis que s'illumine.
Lorsque la pompe à chaleur est en cours de fonctionnement ou lorsque le chauffage interne est activé, ou s'affiche.

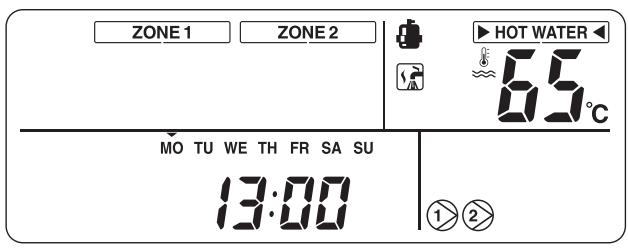

Réglage de la température
Appuyez sur le bouton SELECT pour déplacer , puis sélectionnez HOT WATER
- Modifie le réglage de la température à l'aide du bouton TEMP.
■ Fonctions utiles
Protection antigel
Cette fonction permet d'assurer un fonctionnement à capacité minimale en cas d'absence, afin de prévenir le gel des tuyaux lorsque l'unité est inutilisée pendant une période prolongée.
- Lorsque vous appuyez sur le bouton FROST PROTECTION (®) au cours du chauffage (ZONE1 ou ZONE2), (®) s'affiche sur la télécommande et la protection antigel est activée avec la capacité minimale spécifique (afin de maintainir l'eau à 15 °C).
- Pour arrêté la protection antigel, appuyez de nouveau sur le bouton FROST PROTECTION ⑧ afin de supprimer l'indicateur ⑧ de la télécommande.
- Cette fonction est prioritaire sur le fonctionnementprogramme et le fonctionnement silencieux réduit de nuit régles séparément. Pour régler la capacité minimale, consultez la société d'installation.
Fonctionnement réduit de nuit
Cette fonction permet de minimiser le chauffage assure par l'unité pendant des plages horaires particulieres, par exemple lorsque vous dormez.
- Lorsque vous appuyez sur le bouton NIGHT alors que l'unité fonctionne en mode de chauffage (ZONE1 ou ZONE2), s'affiche sur la télécommande et le fonctionnement réduit de nuit est réservé. Le réglage de la température est réduit de 5^ entre l'heure de démarrage et l'heure d'arrêt.
- Pour arrêté le fonctionnement réduit de nuit, appuyez de nouveau sur le bouton NIGHT Ⓒ ⌏ afin de supprimer l'indicateur Ⓒ ⌏ de la télécommande.

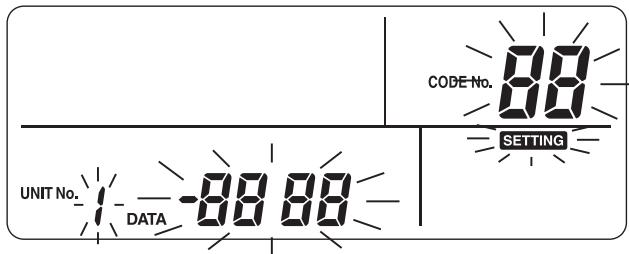

Réglage de l'heure de démarriage et de l'hourd'arrêt du fonctionnement réduit de nuit
Appuyez sur le bouton NIGHT pendant au moins 4 secondes lorsque le fonctionnement réduit de nuit est activé (s'affiche sur la télécommande) afin de passer en mode de réglage.
- Le mode de réglage est indiqué sur la télécommande.
- Sélectionnez le numéro du code dont vous souhaitez effectuer le réglage à l'aide des boutons TEMP.
，puis specifiez l'heure de demarrage et l'heure d'arrêt à l'aide des boutons TIME
Code numéro 0E: heures de démarrage (22 par défaut)
0F: heures d'arrêt (06 par défaut)
- Appuyez sur le bouton SET pour définiir l'heure de démarrage et l'heure d'arrêt sur les valeurs indiquées.
- Appuyez sur le bouton TEST pour quitter le mode de réglage.
Surpression de l'eau chaude
Cette fonction permet de donner temporairement la priorité à l'utilisation de l'unité en mode d'alimentation en eau chaude. Le mode d'alimentation en eau chaude devient prioritaire sur les autres modes de fonctionnement dans le but d'obtenir une température prédéfinie (75 °C) sur une durée maximale donnée (60 minutes). Utilisez cette fonction lorsque l'eau chaude reste inemployée pendant une période prolongée ou avant d'utiliser une grande quantité d'eau chaude.
- Lorsque vous appuyez sur le bouton HOT WATER BOOST +2 , l'indicateur +3 s'affiche sur la télécommande et l'unité se met à fonctionner en mode de surpression de l'eau chaude. Une fois la période spécifiée écoulée ou lorsque la température de l'eau atteint la température prédéfinie, le fonctionnement en mode de surpression de l'eau chaude s'arrête automatiquement.
- Vous pouvez définir la durée maximale et la température cible sur des valeurs comprises entre 30 et 180 minutes, et entre 40 et 80^ . Pour modifier les réglages, consultez la société d'installation.
Fonctionnement antibactérien
Cette fonction permet un fonctionnement antibactérien sur le réservoir d'eau chaude.
- Lorsque vous appuyez sur le bouton ANTI BACTERIA , l'indicateur s'affiche sur la télécommande et le fonctionnement antibacterien est réservé.
- Le fonctionnement antibacterien s'effectue pourmaintenir la température prédéfinie (75^) pendantune période donnée (30 minutes) à l'heure dedemarrage prédéfinie (22:00) et selon l'intervalleprédéfini (7 jours).
- Il est possible de changer l'intervalle, l'heure de démarrage et la période pendant laquelle la température est maintainue, mais consultez la société d'installation pour effectuer ces modifications.
Programmateur
Le fonctionnement de l'unité peut être programmé en huit étapes (STEP) pour chaque jour de la semaine.
(Example)
Lundi
STEP1:
04:00 ZONE1 : chauffage 45 °C, eau chaude 50 °C
STEP2 :
07:00 ZONE1 : chauffage 50 °C, eau chaude 45 °C
STEP3 :
10:00 ZONE1 : chauffage désactifé, eau chaude 45 °C
STEP4:
16:00 ZONE1 : chauffage 50^ , eau chaude 50^ STEP5 :
23:00 ZONE1 : chauffage 40^ , eau chaude 45^
- De mardi à samedi : identique à lundi
Dimanche
STEP1:
04:00 ZONE1 : chauffage 45 °C, eau chaude 50 °C
Réglage de la fonction de programme
Appuyez sur le bouton SCHEDULE , puis sur le bouton SET dans les cinq secondes qui suivent, lorsque l'indicateur clignote. L'indicateur s'illumine et le la fonction de programme est activé.
Annulation de la fonction de programme
Appuyez sur le bouton SCHEDULE , puis sur le bouton CL dans les cinq secondes qui suivent, lorsque l'indicateur clignote. L'indicateur disparaît et la fonction de programme est annulée.
Réglageduprogramme
Appuyez sur le bouton SCHEDULE pendant au moins 4 secondes afin d'activer le mode de réglage du programme.
Suivez la procédure ci-dessous pour régler le programme
- Premier réglage de programme
Procedure: 1 2 3 4 5 6
- Réglage d'un programme existant
Procedure: 2 3 4 5 6
1 Réglez les jours de la semaine.
- Chaque fois que vous appuyez sur le bouton DAY , l'indicateur clignotant à intervalles de 1 Hz sur le jour de la这段时间 actuel passée au jour suivant.
- Lorsqu'ils sont tous régles, les jours (de MO à SU) clignotent.
- Appuyez sur le bouton SET pour appliquer le réglage des jours de la période.
- Une fois le réglage terminé, l'indicateur s'illumine.
2 Réglez STEP.
- Sélectionnez une étape (STEP) à régler à l'aide du bouton STEP , puis appuyez sur le bouton SET afin d'appliquer l'étape (STEP) sélectionnée.
$$
\begin{array}{l} 1 \to 2 \to 3 \to 4 \to 5 \to 6 \to 7 \to 8 \to \mathsf {C} \to \mathsf {L} \to \ 1 \to \dots . \end{array}
$$
- De 1 à 8 : numéro d'étape (STEP) du programme de fonctionnement
C (Copie): Règle le mode de fonctionnement d'un jour (de 0:00 à 23:59) simultanément.
L (Suppression): Supprime tous les réglages de fonctionnement existants du programme (pour toute la période).
3 Reglez l'heure de démarrage.
- Réglez l'heure de démarrage à l'aide des boutons TIME (▼) (▲).
- Une fois le préréglage de l'heure de démarrage enregistré, celle-ci s'affiche.
Si aucune heures de demarrage n'est définitie, «----» s'affiche.
4 Réglez la température.
- Réglez la température de la ZONE1 ou de la ZONE2 à l'aide du bouton SELECT et des boutons TEMP.
- Appuyez sur le bouton SELECT afin que l'indicateur > s'illumine pour la zone à modifier.
- Entrez la température souhaïée à l'aide des boutons TEMP.
5 Réglez le mode de fonctionnement.
- Réglez le mode de fonctionnement (chauffage ou refroidissement) à l'aide du bouton OPERATE MODE /
6 Appliquees les réglages.
- Appuyez sur le bouton SET pour appliquer les réglages.
- L'indicateur « _ » s'illumine sous le jour de la semaine spécifique et l'indicateur « OK » s'affiche sur l'écran pendant 4 secondes.
- Appuyez sur la touche SCHEDULE pour terminer les réglages.
Copie de données
Si vous sélectionnez « C » lors du réglage de l'étape (STEP), vous pouvez copier le réglage du jour spécifique de la semaine.
- Appuyez sur le bouton SET pour appliquer le mode de copie.
- Spécífiez le jour de la période correspondant à la destination de la copie à l'aide du bouton DAY .
- Chaque fais que vous appuyez sur le bouton DAY , l'indicateur clignotant sur le jour spécifique passé au jour suivant de la semaine. Lorsque tous les jours de la semaine clignotent, vous pouvez copier les données sur tous les jours de la semaine.
- Appuyez sur le bouton SET . Lorsque l'indicateur « OK » s'affiche sur la télécommande pendant 4 secondes, le réglage est terminé.
4 ENTRETIEN
Ce produit doit faire l'objet d'une révision d'entretien une fois par an. Consultez la société d'installation. En cas de problème, contactez la société d'installation ou le revendeur.
Fonction de protection de 3 minutes
La fonction de protection de 3 minutes évite que la pompe à chaleur air/eau ne démarre pendant les 3 premières minutes qui suivent sa mise sous tension à l'aide de l'interrupteur général ou du disjoncteur pour la redémarrer.
Coupure de courant
Si une coupure de courant se produit lorsque l'unité est en cours de fonctionnement, celle-ci s'arrête complètement.
- Pour la remettre en marche, appuyez sur le bouton ZONE1, 2/HOT WATER de la télécommande.
\section*{Caracteristiques du chauffage}
Fonctionnement en mode de dégivrage
Si l'unité extérieure gèle lorsque l'unité fonctionne en mode de chauffage ou d'alimentation en eau chaude, le dégivrage commence automatiquement (et se poursuit pendant 2 à 10 minutes environ) afin de maintainir la capacité de chauffage.
- Lors du dégivrage, l'eau obtenue est évacuée via la plaque inférieure de l'unité extérieur.
Capacité de chauffage
Lorsque l'unité fonctionne en mode de chauffage, la chaleur est absorbee à partir de l'extérieur et redirigee vers la piece. Cette methode de chauffage est appelée « système de pompé à chaleur ». Lorsque la température extérieure est trop BASSE, il est recommendé d'utiliser un autre appeareil de chauffage en combinaison avec la pompe à chaleur air/eau.
Avertissements relatifs à la neige et au gel sur l'unité extérieure
- Dans les régions enneigées, il arrive souvent que l'entrée d'air ou la sortie d'air de l'unité extérieure soient couvertes de neige ou gelées.
Si vous laissez le gel ou la neige tels quels sur l'unité extérieure, la machine risque de tomber en panne et la qualité du chauffage peut diminuer.
- Dans les régions froides, vérifie bien que l'eau est parfaitement rejetée par le biais du tuyau d'évacuation. Si de l'eau reste à l'intérieur du tuyau d'évacuation ou de l-unité extérieure, elle risque de geler. Le cas échéant, la machine risque de tomber en panne et la qualité du chauffage peut diminuer.
Conditions de fonctionnement de la pompe à chaleur air/eau
Pour obtenir des performances satisfaisantes, utilisez la pompe à chaleur air/eau dans les conditions de températures suivantes :
| Refroidissement | Température extérieure : de 10 °C à 43 °C |
| Température de la pierce : de 18 °C à 32 °C (température de la soupape différentielle) |
| Eau chaude | Température extérieure : de -20 °C à 43 °C |
| Température de la pierce : de 5 °C à 32 °C |
| Chauffage | Température extérieure : de -20 °C à 25 °C |
| Température de la pierce : de 5 °C à 32 °C |
Si la pompe à chaleur air/eau est utilisé en dehors des conditions spécifiées ci-dessus, la protection de sécurité peut s'appliquer.
■ Spécifications générales
| Unité extérieur | HWS-802H-E | HWS-1102H-E | HWS-1402H-E |
| Type | Inverseur |
| Fonction | Chauffage et refroidissement |
| Chauffage | Capacité (kW) | 8,0 | 11,2 | 14,0 |
| Entrée (kW) | 1,96 | 2,40 | 3,15 |
| COP | 4,08 | 4,66 | 4,45 |
| Refroidissement | Capacité (kW) | 6,0 | 10,0 | 11,0 |
| Entrée (kW) | 2,13 | 3,52 | 4,08 |
| EER | 2,82 | 2,84 | 2,69 |
| Alimentation électrique | 230 V ~ |
| Réfrigérant | R410 A |
| Dimensions | HxLxP (mm) | 890 x 900 x 320 | 1 340 x 900 x 320 |
| Unité hydroélectrique | HWS-802XWHM3-E | HWS-802XWHT6-E | HWS-1402XWHM3-E | HWS-1402XWHT6-E | HWS-1402XWHT9-E |
| Capacité du dispositif de chauffageauxiliaire | 3 kW | 6 kW | 3 kW | 6 kW | 9 kW |
| Alimentationélectrique | pour le générateur dechaleur | 230 V ~ | 400 V 3N ~ | 230 V ~ | 400 V 3N ~ | 400 V 3N ~ |
| pour le chauffage duréservoir d'eau chaude(option) | 230 V ~ |
| Températurede l'eau desortinge | Chauffage (°C) | De 20 à 55 |
| Refroidissement (°C) | De 10 à 30 |
| À utiliser avec | HWS-802H-E | HWS-1102H-E/HWS-1402H-E |
| Dimensions | HxLxP (mm) | 925 x 525 x 355 |
| Réservoir d'eau chaude (option) | HWS-1501CSHM3-E
HWS-1501CSHM3-UK | HWS-2101CSHM3-E
HWS-2101CSHM3-UK | HWS-3001CSHM3-E
HWS-3001CSHM3-UK |
| Volume d'eau | litres | 150 | 210 | 300 |
| Température maximale de l'eau | (°C) | 75 |
| Chauffage électrique | (kW) | 2,75 |
| Hauteur | (mm) | 1 090 | 1 474 | 2 040 |
| Diamètre | (mm) | 550 |
| Matériau | | Acier inoxydable |
FR
6 RÉSOLUTION DES PROBLEMES
En cas de problème, contactez la société d'installation ou le revendeur.
| Problème | Action |
| Rien ne s'affiche sur la télécommande. | • Vérifiez l'alimentation électrique.
• Le disjoncteur est-il activé? |
| L'houre indiquée clignote. | • Le réglage de la date et de l'heure n'a pas été effectué.
• Réglez la date et l'heure. |
| Un code d'erreur s'affiche sur la télécommande. | • Contactez la société d'installation. |
| La pièce n'est pas refroidie ou n'est pas chauffée. | • Avez-vous régle le fonctionnement programme?
• Vérifiez le réglage du fonctionnement programme. |
| • Avez-vous régle le fonctionnement réduit de nuit?
• Vérifiez le réglage sur la télécommande. |
| • Le climatisationur fonctionne-t-il en mode automatique?
• En mode automatique, la valeur cible est réglée automatiquement en fonction de la température de l'unité extérieure.
• Vous pouvez ajuster le mode automatique. Contactez la société d'installation. |
| L'eau chaude n'est pas fournie. | • Le robinet d'alimentation principale est-il fermé?
• Vérifiez les soupapes. |
| • Utilisez-vous trop d'eau chaude?
• Si l'eau chaude utilisée dépasse la capacité de stockage, l'eau est fournie à une température inférieure au réglage de la température de l'eau chaude. |
Si vous avez des questions, contactez la société d'installation.
NOTES
…
…
