MODE D'EMPLOI V-110F TOSHIBA

Bienvenue dans le monde de l'image de qualité grâce au TOSHIBA V-110F. Lire attentivement ce mode d'emploi avant d'utiliser l'appareil, afin de tirer le meilleur parti des nombreuses fonctions de ce magnétoscope.

Les numéros de modèle et de série sont situés sur l'arrière du magnétoscope. Les inscrire dans les espaces prévus ci-dessous.

N° de modèle: ____ N° de série: ____

Pour obtenir les meilleures performances de ce magnétoscope et pour longtemps, veiller à ce qu'il soit raccordé à un système d'antenne adéquat, à le faire examiner régulièrement par un technicien qualifié et à ce qu'il soit correctement utilisé par tous.

AVANT TOUT:

Ne jamais laisser les enfants insérer quoi que ce soit dans les trous ou les fentes, sous peine de recevoir une décharge électrique.

Ne jamais tâtonner dans les opérations du magnétoscope. Des dommages irréversibles pourraient se produire.

Cet appareil est conforme à la Directive 87/308 de la CEE relative à la suppression des interférences.

PRECAUTIONS

• Ne pas installer l'appareil à proximité d'une source de chaleur, telle qu'un radiateur ou une bouche d'air chaud, ou dans un endroit soumis au rayonnement solaire direct, à une poussière excessive, à des vibrations mécaniques ou à des chocs.
• Prévoir une circulation d'air suffisante afin d'éviter toute surchauffe interne. Ne pas placer l'appareil sur une surface molle (tapis, couverture) ou à proximité de matériaux (rideaux, tentures) susceptibles de boucher les orifices de ventilation.
• Garder le magnétoscope et les cassettes vidéo à l'écart de tout champ magnétique puissant.
• Pour débrancher le cordon, saisir la fiche et ne jamais tirer sur le cordon proprement dit.
• Ne pas laisser choir d'objet inflammable ou métallique dans l'appareil, ni un liquide dans l'appareil, sous peine de l'endommager sérieusement.
• Ne pas heurter ni secouer l'appareil lors de son transport, sous peine de l'endommager.

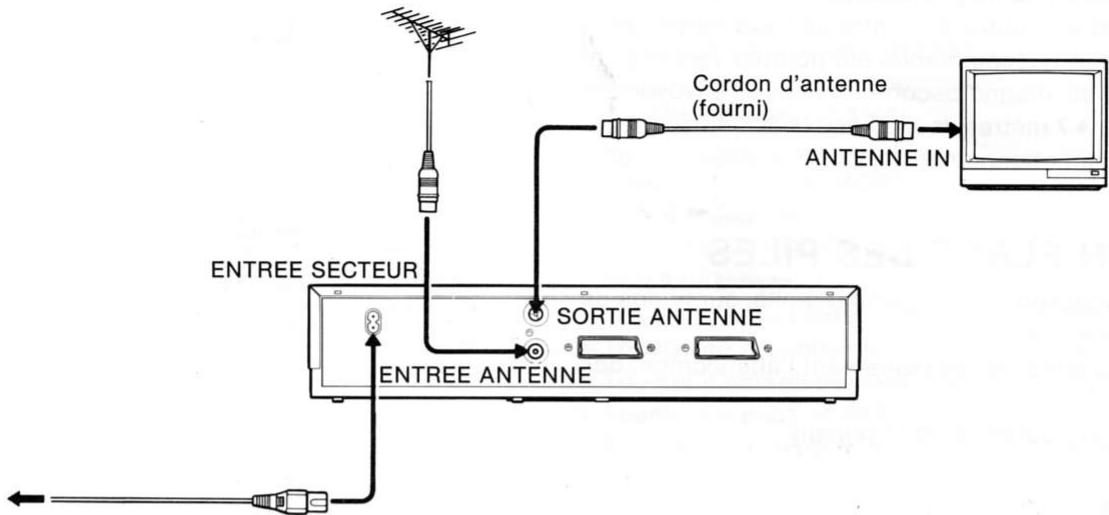

• Raccorder la SORTIE ANTENNE du magnétoscope et la douille ENTREE ANTENNE d'un téléviseur comme décrit sous “CONNEXION D'ANTENNE”.
  Ne jamais raccorder la sortie du magnétoscope à une antenne ni procéder à un raccordement simultané (parallèle) de l'antenne et du magnétoscope aux bornes d'antenne du téléviseur.
• Quand le magnétoscope n'est pas utilisé, retirer les cassettes vidéo et les ranger.
• Ne pas jeter le carton d'emballage car il constitue le moyen de protection idéal lors du transport de l'appareil. Lorsque l'appareil est expédié, le remballer comme illustré sur le carton.
• Cet appareil est doté d'une fonction d'arrêt en cas d'urgence pour le protéger de tout dommage éventuel causé par une cassette défectueuse. Si l'appareil s'arrête brusquement, appuyer sur la touche EJECT. Retirer la cassette et insérer une autre.

Condensation d'humidité

Si l'appareil est transporté sans transition d'un lieu froid dans un lieu chaud, de l'humidité risque de se condenser sur le tambour de la tête vidéo. Dans ce cas, la bande risque d'adhérer au cylindre, une pièce vitale au bon fonctionnement. L'appareil est muni d'un système de détection de condensation pour éviter ce type de problème. Il faut environ DEUX HEURES pour ce circuit se désenclenche, pendant que l'appareil reste sous tension. Pendant tout ce temps, ne pas utiliser le magnétoscope.

HIGH QUALITY

HQ VHS est compatible avec les appareils VHS existants.

Seules les cassettes VHS sont utilisables sur ce magnétoscope.

AVERTISSEMENT

AFIN D'EVITER TOUT RISQUE D'INCENDIE ET D'ELECTROCUTION, NE PAS EXPOSER L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

POUR EVITER TOUTE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE COFFRET. CONFIER L'ENTRETIEN DE L'APPAREIL UNIQUEMENT A UN PERSONNEL QUALIFIE.

L'appareil reste raccordé au secteur aussi longtemps que la fiche est branchée dans la prise murale et ce, même si l'appareil a été mis hors tension.

REMARQUE:

La plaque signalétique et l'étiquette de précaution sont apposées sur l'arrière de l'appareil.

IMPORTANT:

Il est permis d'enregistrer des programmes télévisés uniquement à condition que la tierce partie des droits de la propriété artistique et autres droits ne soient pas enfreins.

TABLES DES MATIERES

I. INTRODUCTION

Précautions ...... 2

Caractéristiques 4

II. NOMENCLATURE

Description abrégée (panneau avant) ..... 5

Description abrégée (panneau arrière) ..... 6

Comutation de l'alimentation sur marche/arrêt 6

Télécommande 7

III. PREPARATIFS

Connexion de l'antenne/réglage d'accord .. 9

Allocation des canaux 10

Afficheur 11

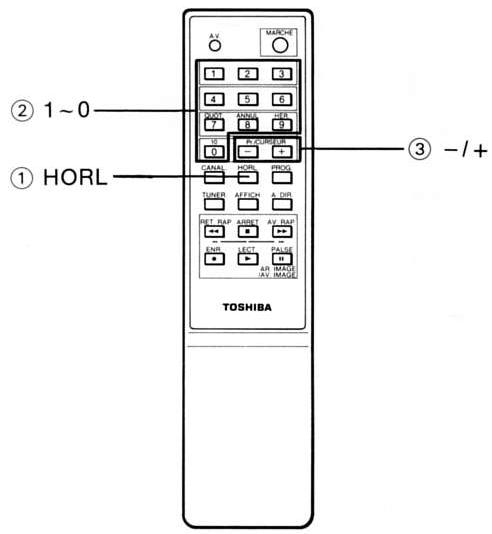

Réglage de l'horloge 12

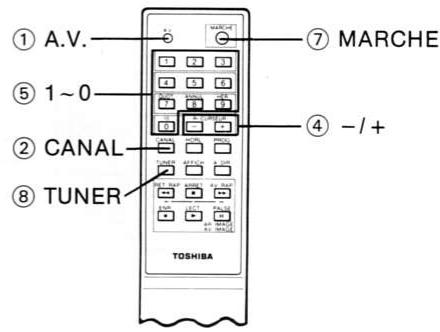

Sélection des canaux 13

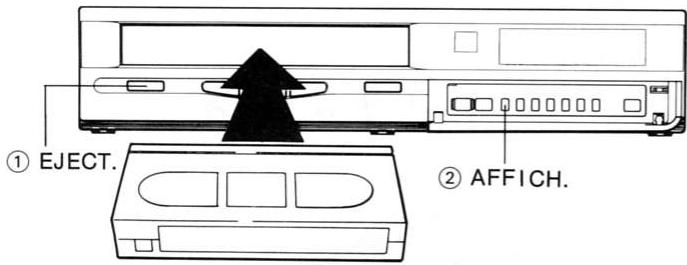

Cassette vidéo (insertion/éjection) 15

Visionage des programmes télévisés ..... 15

IV. EXPLOITATION FONDAMENTALE

Enregistrement 16

Enregistrement immédiat 17

Enregistrement d'un programme du CANAL PLUS .... 17

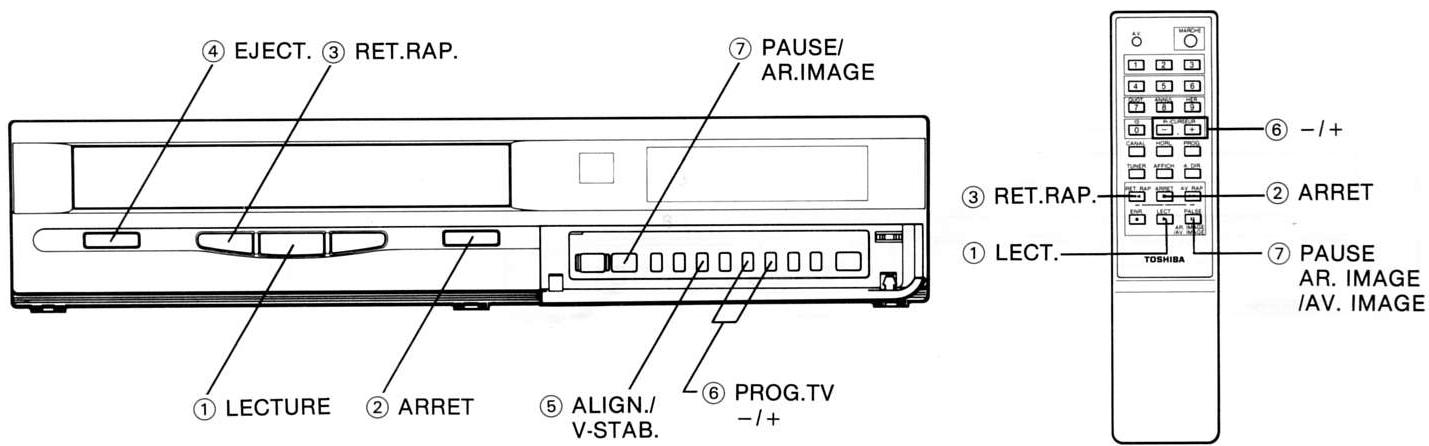

Lecture 18

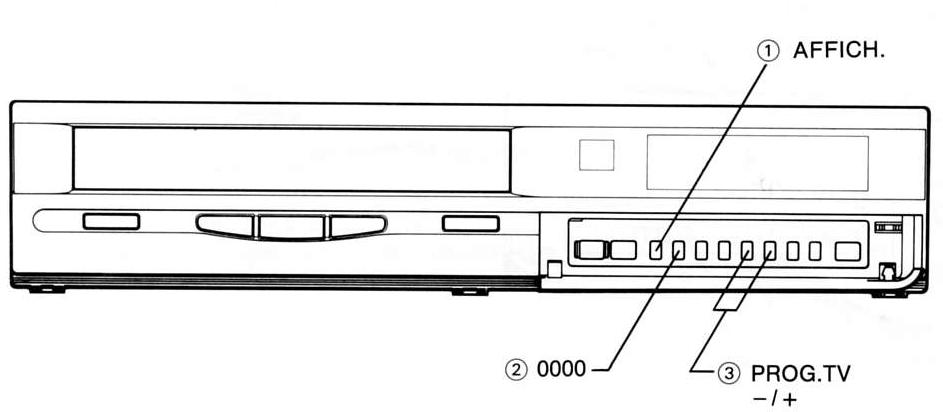

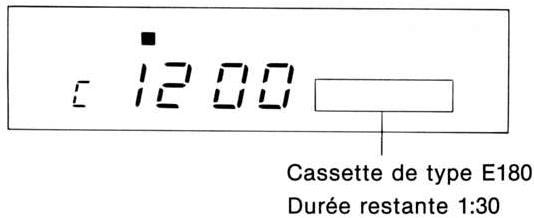

Affichage du compteur/Fonction A.-DIR. .. 19

V. FONCTIONS SUPPLEMENTAIRES

Lectures spéciales 21

Enregistrement programmé 22

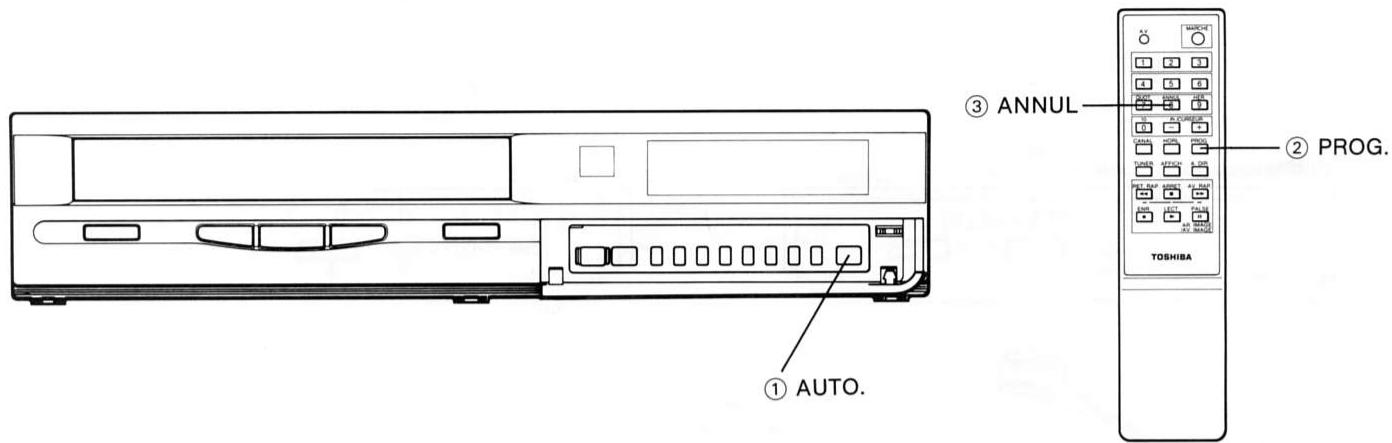

Renseignements supplémentaires sur l'enregistrement déclenché par minuterie 24

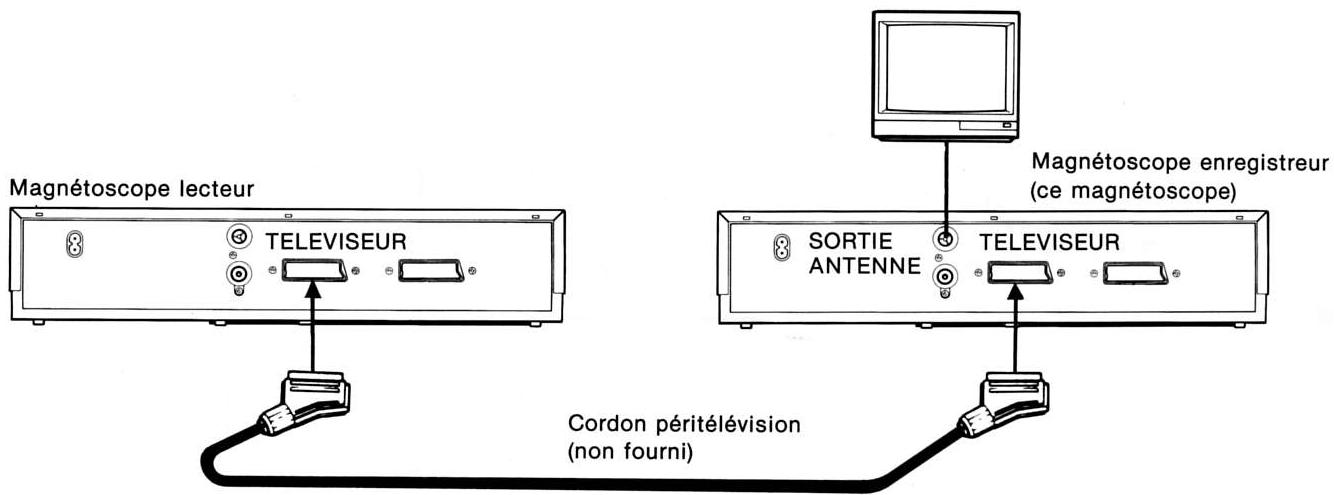

Copie de bande 25

VI. INFORMATIONS GENERALES

Avant d'appeler le réparateur 26

Spécifications techniques 27

CARACTERISTIQUES

IMAGE DE HAUTE QUALITE

- Ce magnétoscope produit des images nettes et finement détaillées, grâce à la technologie "HQ" (images de haute qualité).

MISE SOUS TENSION AUTOMATIQUE ET FONCTION DE LECTURE ENTIEREMENT AUTOMATISEE

- Quand le magnétoscope est hors tension, il se met automatiquement sous tension et lance la lecture dès qu'une cassette vidéo dépourvue de son segment de protection est insérée.

ENREGISTREMENT IMMEDIAT

- Quand la touche ENR. est enclenchée une fois de plus en mode de pause à l'enregistrement, l'enregistrement commence. Au même moment, le moment de l'arrêt de cet enregistrement se règle à 20 minutes plus tard. Chaque que la touche ENR. est enfoncée, le moment de la mise à l'arrêt change par tranches de 20 minutes, jusqu'à concurrence de 1.440 minutes. Par conséquent, pour enregistrer une émission pendant une heure, appuyer 3 fois sur la touche.

LECTURE REPETEE

- Quand la touche LECTURE est maintenue enfoncée pendant 6 secondes au cours de la lecture, le magnétoscope entre en mode de lecture répétée. De cette manière, quand la fin de la bande est atteinte, la bande se rebobine pour recommencer la lecture depuis le début.

FONCTION DE BOBINAGE PROGRAMME

- Cette fonction est pratique pour l'enregistrement. Régler le compteur en mode de durée écoulée ou restante avec la touche A.DIR. et régler les chiffres du compteur avec les touches numériques de la télécommande.

Le magnétoscope fait reculer ou avancer rapidement la bande jusqu'à atteindre le chiffre du compteur pré-réglé et arrête le défilement à ce point.

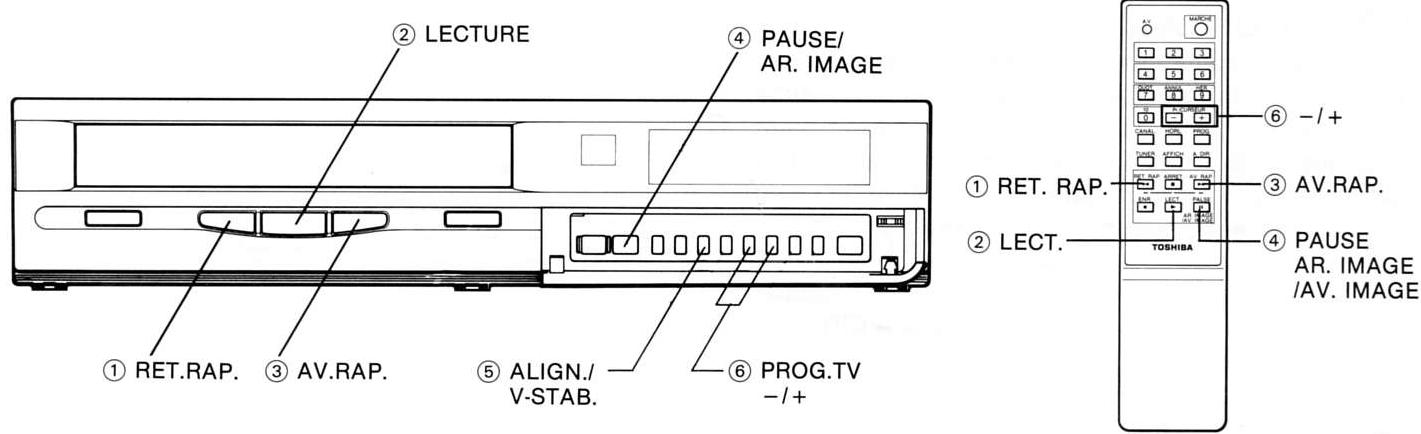

LECTURE SPECIALE

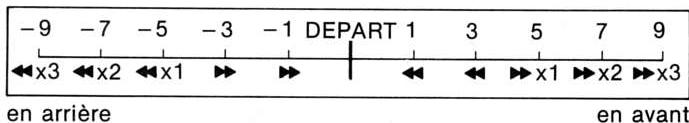

Appuyer sur la touche AV.RAP. ou RET.RAP. pendant la lecture pour faire défiler la bande environ cinq fois plus vite qu'à la vitesse normale, en avant ou en arrière respectivement. Cinq vitesses de défilement sont disponibles: 1, 3, 5, 7 et 9 fois plus vite.

• AVANCE IMAGE PAR IMAGE

Une poussée maintenue sur la touche PAUSE/AR.IMAGE en mode d'image fixe active le mode de lecture au ralenti à 1/25 de la vitesse normale.

- IMAGE FIXE

Une poussée sur la touche PAUSE/AR.IMAGE pendant la lecture "gèle" l'image sur l'écran.

FONCTION DE MINUTERIE

- L'enregistrement de 8 programmes sur un an est possible.

SAUVEGARDE DES PROGRAMMES

- Une alimentation d'appoint pour un an est prévue.

PROGRAMME TELEVISE

- Ce magnétoscope peut enregistrer et reproduire des signaux SECAM L couramment utilisés dans le système d'émissions télévisées.

AUTRES FONCTIONS

- Enregistrement des programmes de CANAL PLUS Il permet le branchement du décodeur CANAL PLUS pour un enregistrement direct et le visionnage d'un programme en enregistrant l'autre.

- 2 prises PERITEL-compatibles à 100% CANAL PLUS Comme ce magnétoscope est équipé de deux prises PERITEL, il est possible de regarder un programme en enregistrant un autre.

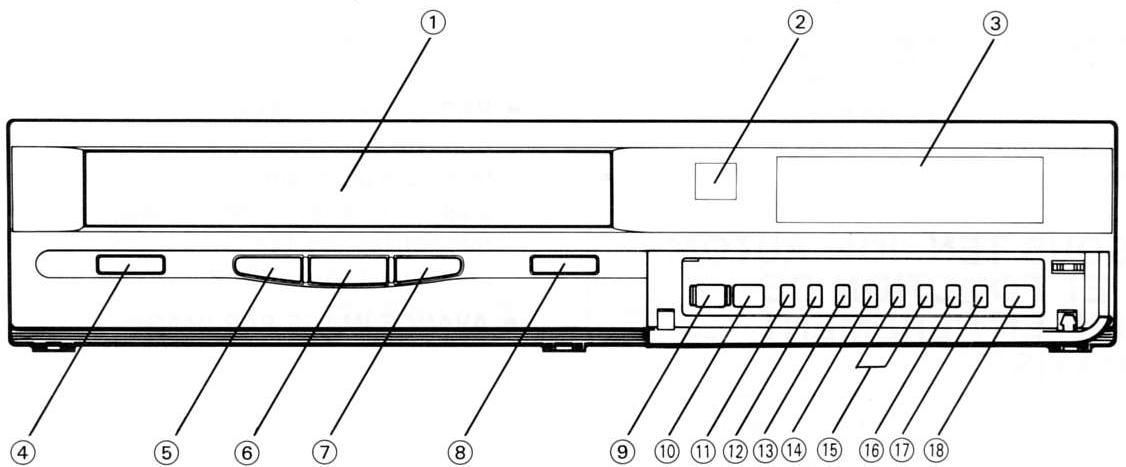

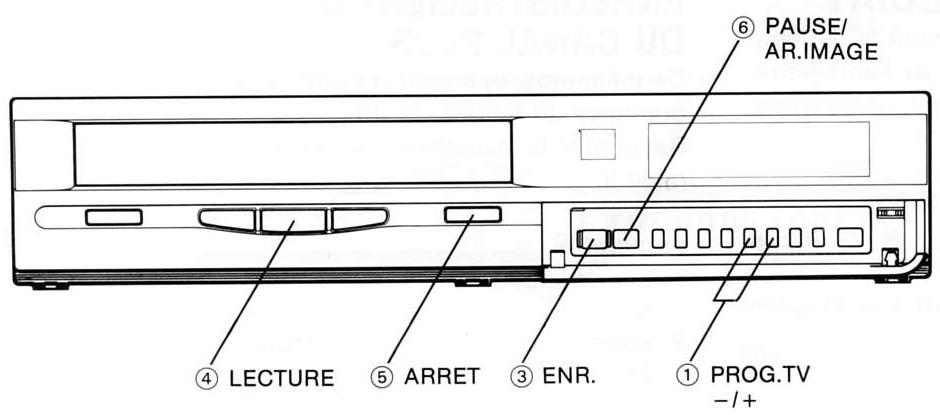

DESCRIPTION ABREGEE (PANNEAU AVANT)

① Logement à cassette Destiné aux cassettes VHS.

② Capteur de télécommande

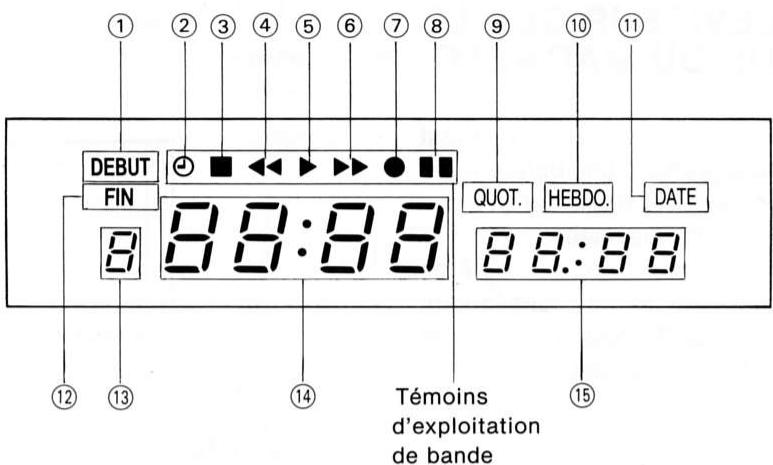

③ Affichage Voir page 11.

④ Touche d'éjection (EJECT. ▲) Pour éjecter la cassette du magnétoscope.

⑤ Touche de rebobinage rapide (RET.RAP 📋, ◀◀) Pour rebobiner la bande en mode d'arrêt ou pour lancer la recherche en arrière au cours de la lecture.

⑥ Touche de lecture (LECTURE ▶) Pour lancer la lecture ou l'enregistrement.

⑦ Touche d'avance rapide (AV.RAP ➞, ►►) Pour faire avancer rapidement la bande en mode d'arrêt ou pour lancer la recherche en avant au cours de la lecture.

⑧ Touche d'arrêt (ARRET ■) Pour arrêter le défilement de la bande.

⑨ Touche d'enregistrement (ENR. ●) Pour entrer en mode de pause à l'enregistrement ou pour lancer l'enregistrement immédiat. Pour lancer l'enregistrement, appuyer sur la touche ENR., puis sur la lecture LECTURE.

⑩ Touche d'arrêt momentané/de gel d'image (PAUSE/AR.IMAGE II) Pour arrêter momentanément la bande pendant la lecture ou l'enregistrement et pour geler l'image ou faire défiler les images une par une.

⑪ Touche d'affichage (AFFICH.) Pour choisir l'affichage du compteur ou de l'horloge, pour choisir le type de cassette installée, ou la durée de bande restante, en mode de compteur.

⑫ Touche de réinitialisation (0000) Pour réinitialiser le compteur à 0000 ou pour accorder le téléviseur sur le canal de sortie du magnétoscope.

⑬ Touche d'alignement/de stabilisation verticale (ALIGN./V-STAB.) Pour régler l'alignement ou pour pour régler la stabilité de l'image à l'aide des touches +/- .

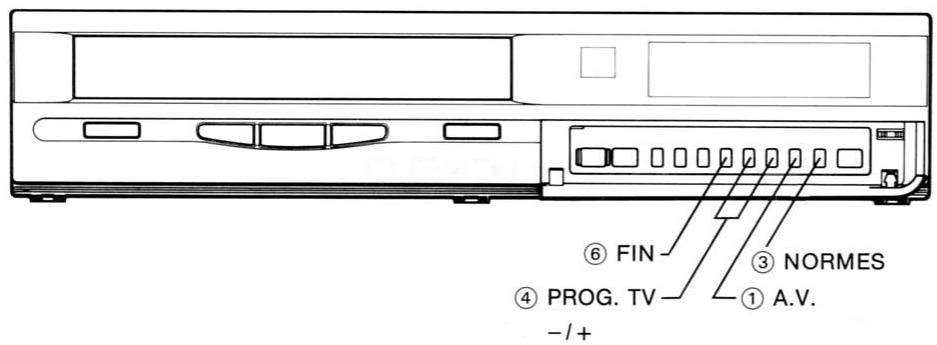

⑭ Touche d'accord fin (FIN) Pour accorder de manière précise le canal de télévision à l'aide des touches +/-.

⑮ Touches +/- de programme télévisé (PROG. TV +/-) Pour choisir les canaux de télévision, ou pour ajuster l'alignement, la stabilité de l'image, ou pour accorder de manière précise le téléviseur après avoir enclenché la touche ALIGN./V-STAB. ou FIN.

⑯ Touche audio-vidéo (A.V.) • Pour choisir l'entrée AV (prise TELEVISEUR) sur le magnétoscope. • Pour prérégler les programmes de CANAL PLUS.

⑰ Touche de norme (NORMES) Pour choisir les canaux de télévision VHF/UHF (FB - FC, F1 à F6 et E21 à E69) ou les canaux de télédistribution (C à Q et 71 à 86) lors du préréglage de canal.

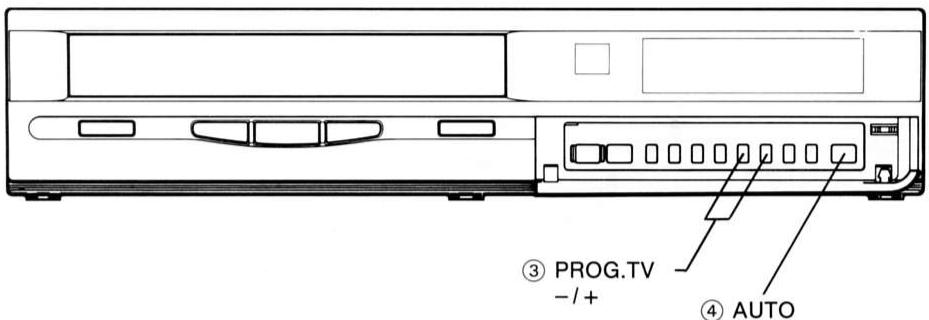

⑱ Touche automatique (AUTO) Pour commuter la minuterie sur marche/arrêt.

Sélection du mode vidéo

Quand le signal vidéo est un signal couleur Appuyer sur la touche NORMES pendant 3 secondes environ, de façon que “Pr” apparaisse sur l'affichage.

Quand le signal vidéo est un signal monochrome Appuyer sur la touche NORMES pendant 3 secondes environ, de façon que "Pc" apparaisse sur l'affichage.

- L'indication "Pr" ou "Pc" apparaît sur l'affichage, en mode d'arrêt, quand une cassette est installée, ou en mode d'horloge, pendant l'enregistrement.

- Pendant la lecture ou le mode de compteur, la sélection du mode vidéo s'effectue sans que l'indication "Pr" ou "Pc" n'apparaisse sur l'affichage.

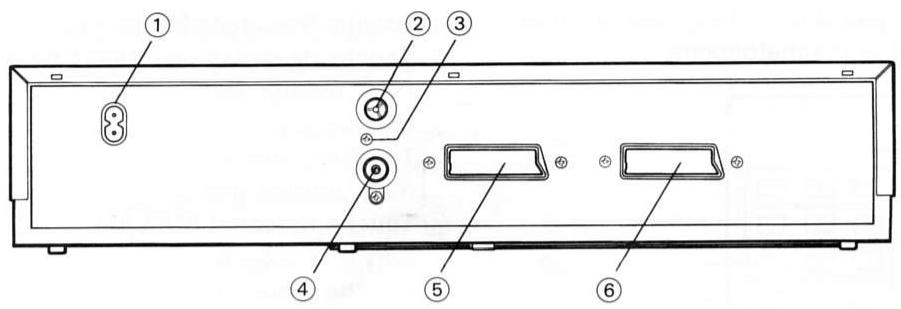

DESCRIPTION ABREGEE (PANNEAU ARRIERE)

① Prise d'entrée de courant alternatif (ENTREE SECTEUR)

Y brancher le cordon d'alimentation fourni.

② Prise de sortie d'antenne (SORTIE ANTENNE)

Y brancher la prise d'antenne du téléviseur.

③ Réglage de canal UHF (CANAL)

Choisir un canal UHF entre 32 et 40 pour pouvoir transmettre le signal du magnétoscope sur le téléviseur, par son intermédiaire.

④ Prise d'entrée d'antenne (ENTREE ANTENNE)

Y brancher le cordon d'antenne.

⑤ Prise de téléviseur (TELEVISEUR)

La relier à la prise audio/vidéo d'un téléviseur ou d'un autre appareil externe.

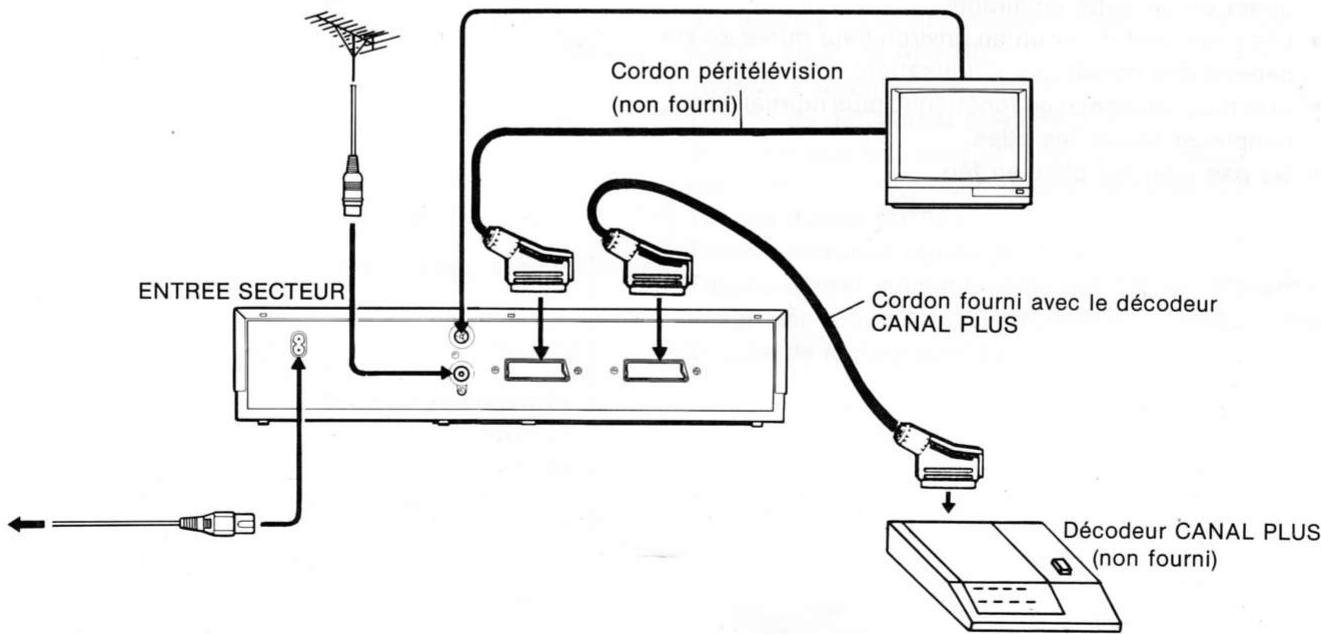

⑥ Prise de CANAL PLUS (DECODEUR CANAL + AUTOMATIQUE)

Y brancher le décodeur.

COMMUTATION DE L'ALIMENTATION SUR MARCHE/ARRET

COMMUTATION DE L'ALIMENTATION SUR MARCHE

Ce magnétoscope ne possède pas d'interrupteur d'alimentation. Il se commute automatiquement sur marche ou sur arrêt avec les opérations suivantes.

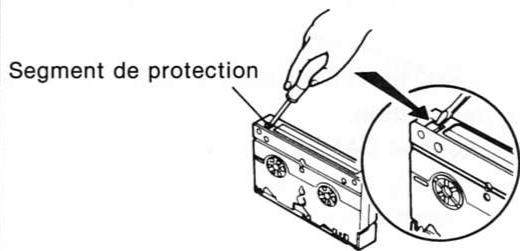

- Quand une cassette munie de son segment de protection est insérée.

Le témoin (■) s'allume sur l'affichage. Si la cassette installée est dépourvue de son segment de protection, la lecture commence.

- Quand les touches +/- ou une des touches numériques de la télécommande est enfoncée.

L'indication "Pr" et "F" apparaît sur l'affichage.

- Quand la touche LECTURE est enfoncée tandis qu'une cassette est déjà dans le logement.

- Quand la touche EJECT. est enfoncée.

Toute cassette installée et éjectée et le magnétoscope reste en mode d'arrêt.

- Quand la touche RET.RAP. ou AV.RAP. est enfoncée et qu'une cassette se trouve dans le logement. La bande se rebobine ou avance rapidement.

- Quand la touche TUNER de la télécommande est enfoncée.

Le témoin "F" apparaît sur l'affichage.

- Quand la touche PAUSE/AR.IMAGE est enfoncée et qu'une cassette se trouve dans le logement. Une image gelée apparaît sur l'écran.

- Quand la touche ARRET est enfoncée et qu'une cassette se trouve dans le logement.

Le témoin (■) s'allume sur l'affichage.

- Quand la touche ENR. est enfoncée et qu'une cassette se trouve dans le logement.

Le témoin de pause (▶●II) apparaît sur l'affichage.

COMMUTATION DE L'ALIMENTATION SUR ARRET

COUPURE DE L'ALIMENTATION

Appuyer sur la touche MARCHE de la télécommande.

COUPURE AUTOMATIQUE DE L'ALIMENTATION

Si toute touche relative à l'enregistrement par minuterie ou de défilement de bande est enfoncée dans les 15 minutes qui suivent l'installation d'une cassette dans le magnétoscope (celui-ci est en mode d'arrêt et le témoin d'arrêt (■) est allumé sur l'affichage), l'alimentation est automatiquement coupée (mode d'attente).

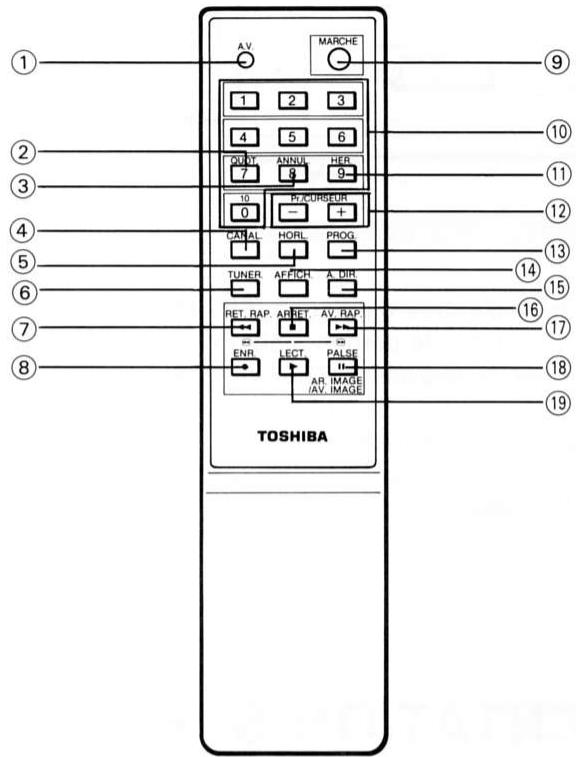

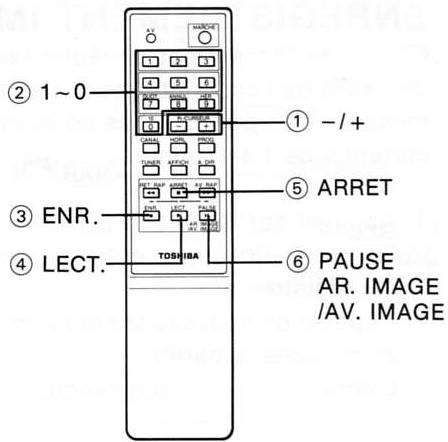

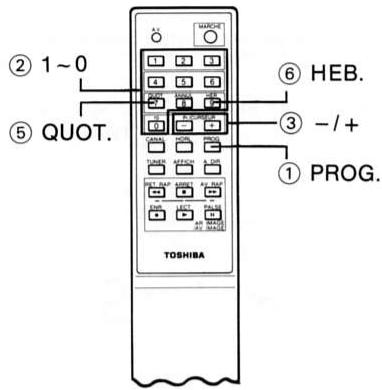

TELECOMMANDE

Les touches qui ne sont pas suivies d'explications trou- vent leur équivalent sur le magnétoscope.

AV MARCHE 1 2 3 4 5 6 QUOT ANNUL HER 7 8 9 10 PHCOURSE 0 - + TUNER AFFICH A DIR RET RAP ARRET AV RAP ENR LECT PULSE AR IMAGE /AV IMAGE TOSHIBA ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮

FONCTION DE BLOCAGE

Cette fonction empêche les enfants de jouer avec le magnétoscope.

Activation de la fonction de blocage

Maintenir la touche MARCHE de la télécommande enfoncée pendant plus de 8 secondes, de façon que le témoin "FIN" apparaisse sur l'affichage. A ce moment, le magnétoscope devient inopérant.

Libération de la fonction de blocage

Appuyer sur la touche TUNER de la télécommande de façon que le témoin “FIN” s’éteigne sur l’affichage. A ce moment, le magnétoscope peut refonctionner.

① Touche d'audio/vidéo (A.V.)
② Touche de réglage quotidien de la minuterie (QUOT.) Pour répéter une programmation de la minuterie, chaque jour.
③ Touche d'annulation (ANNUL)
Pour annuler une programmation de la minuterie.
④ Touche de canal (CANAL)
Sert à la programmation d'un canal de télévision.
⑤ Touche d'horloge (HORL)
Sert à régler l'horloge.
⑥ Touche de démodulateur (TUNER)
Sert à relâcher la fonction de blocage ou à sélectionner l'entrée de l'antenne en mode de démodulateur.
⑦ Touche de rebobinage rapide (RET.RAP.)
⑧ Touche d'enregistrement (ENR.)
⑨ Touche de marche (MARCHE)
Pour faire passer le magnétoscope en mode d'attente ou pour activer la fonction de blocage.
⑩ Touches numériques (1 - 0)
Servent à sélectionner les canaux de télévision, l'entrée des données pour le réglage de l'horloge ou de l'enregistrement déclenché par minuterie.
⑪ Touche de réglage hebdomadaire (HEB.)
Pour répéter une programmation de la minuterie chaque semaine.
⑫ Touche +/- de curseur (Pr/CURSEUR +/-)
Sert de curseur pendant la correction de données ou sert à choisir les canaux de télévision.
⑬ Touche de programmation (PROG.)
Sert à sélectionner le mode de fonctionnement de la minuterie.
Appuyer sur cette touche avant d'enfoncer la touche QUOT., HEB. ou ANNUL.

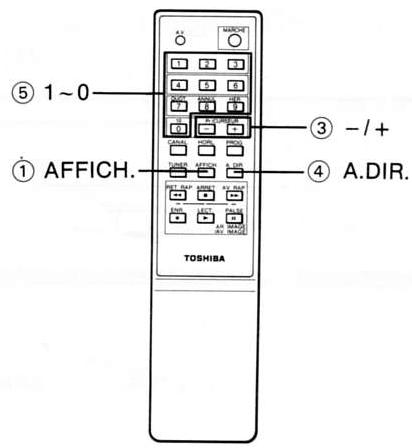

⑭ Touche d'affichage (AFFICH.)
⑮ Touche de défilement préréglé (A.DIR.)
Enfoncer une fois pour afficher le compteur.
Enfoncer deux fois pour afficher la durée restante.
⑯ Touche d'arrêt (ARRET)
⑰ Touche d'avance rapide (AV.RAP.)
⑱ Touche d'arrêt momentané/de gel d'image/d'avance image par image (PAUSE/AR.IMAGE/AV.IMAGE)
⑲ Touche de lecture (LECT.)

PLAGE DE FONCTIONNEMENT

La télécommande doit avoir un trajet rectiligne vers le capteur, situé sur le magnétoscope. Elle doit se trouver à 30° de part et d'autre du centre de l'axe perpendiculaire. Quand la télécommande est pointée vers le panneau avant du magnétoscope, elle peut envoyer les ordres jusqu'à 7 mètres de distance (à 30° du centre, la distance de fonctionnement est de 5 mètres environ).

MISE EN PLACE DES PILES

1 Ouvrir le couvercle du logement à pile, sur le dos de la télécommande.
2 Installer 2 piles (R6) en respectant l'agencement des polarités.
3 Refermer le couvercle du logement.

Remarques

• Quand la télécommande est utilisée, appuyer sur les touches en laissant au moins une seconde d'intervalle entre les enclenchements, pour assurer un fonctionnement correct de la télécommande.
• Si l'on prévoit de ne pas utiliser la télécommande pendant longtemps, enlever les piles pour éviter tout dommage éventuel dû à une corrosion des piles.
• Tenir la télécommande à l'écart des lieux extrêmement chauds ou humides et éviter les chocs mécaniques.
• Ne pas soumettre la télécommande à une source lumineuse puissante, comme le rayonnement solaire direct ou un autre éclairage.
• Les piles vont durer un an environ (leur durée de vie dépend des conditions d'utilisation).
• Si le magnétoscope ne fonctionne plus normalement, remplacer toutes les piles.
• Ne pas jeter les piles au feu.

CONNEXION D'ANTENNER/REGLAGE D'ACCORD

CONNEXION FONDAMENTALE

Quand le téléviseur n'est pas pourvu de prise vidéo/audio (péritélévision)

1 Débrancher le cordon d'antenne du téléviseur et le brancher à la prise ENTREE ANTENNE du magnétoscope.
2 Raccorder la prise SORTIE ANTENNE du magnétoscope au téléviseur à l'aide du cordon d'antenne fourni.
3 Brancher le cordon d'alimentation fourni à la prise ENTREE SECTEUR du magnétoscope.

CONNEXION D'APPLICATION

Quand le téléviseur est pourvu d'une prise vidéo/audio (péritélévision)

Relier la prise TELEVISEUR du magnétoscope à la prise audio/vidéo du téléviseur, à l'aide du cordon péritélévision.

Connexion CANAL PLUS

Relier la prise CANAL PLUS du magnétoscope au décodeur CANAL PLUS, à l'aide du cordon fourni avec le décodeur.

ACCORD DU TELEVISEUR SUR LE CANAL DE SORTIE DU MAGNETOSCOPE

Le convertisseur RF du magnétoscope change, pendant la lecture, les signaux vidéo et audio d'une bande vidéo précédemment enregistrée en signaux du même type que ceux utilisés dans les émissions télévisées.

Le canal de sortie RF du magnétoscope est réglé en usine aux alentours du canal UHF 36. Par conséquent, régler le téléviseur sur le canal 36 pour recevoir les signaux en provenance du magnétoscope.

Marche à suivre

1 Relier le téléviseur au magnétoscope.
2 Mettre le magnétoscope sous tension en enfonçant une des touches numériques ou en installant une cassette.
3 Appuyer la touche CANAL de la télécommande (pendant 2 secondes environ) jusqu'à ce que les indications suivantes apparaissent sur l'affichage.

E P - - P_r - -

4 Appuyer sur la touche 0000 du magnétoscope pendant 6 secondes environ.

C000 P

Remarque

L'affichage change automatiquement 6 secondes plus tard.

• Mode d'horloge: ex. 15:30 C000
• Mode de compteur: ex. C000 E180 (2:40)

5 Accorder le téléviseur aux alentours du canal UHF 36, de façon que la mire apparaisse sur l'écran comme illustré.

• Si la mire est parasitée, régler le convertisseur RF sur un canal inutilisé pour les émissions, à l'aide du réglage de canal UHF, situé sur le panneau arrière du magnétoscope. Ensuite, accorder le téléviseur sur le nouveau canal et choisir ce canal sur le téléviseur.
  6 Appuyer sur une des touches numériques de façon que la mire disparaisse. L'accord du téléviseur est terminé.

Remarque

Quand la prise TELEVISEUR du magnétoscope est reliée à la prise audio/vidéo du téléviseur, les démarches ci-dessus sont inutiles. Dans ce cas, régler le téléviseur en mode d'entrée audio/vidéo.

ALLOCATION DES CANAUX

VHF	Numéro de canal de télévision	1-02	1-03	1-04	1-05	1-06	1-07	1-08	1-09	1-10
	Station de télévision	FB	FC1	FC	F1	F2	F3	F4	F5	F6
UHF	Numéro de canal de télévision	1-21	1-22	1-23				1-67	1-68	1-69
	Station de télévision	E21	E22	E23				E67	E68	E69
CATV	Numéro de canal de télévision	1-81	1-82	1-83				1-93	1-94	1-95
	Station de télévision	C	D	E				O'	P	Q
CATV	Numéro de canal de télévision	2-71	2-72	2-73				2-84	2-85	2-86
	Station de télévision	71	72	73				84	85	86

AFFICHAGE

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ DEBUT FIN 8:8:8:8 QUOT. HEBDO. DATE ⑫ ⑬ ⑭ Témoins d'exploitation de bande ⑮

① Témoin de commencement (DEBUT)

S'allume lors du réglage du moment de mise en marche de la minuterie.

② Témoin de la minuterie (💡)

S'allume en mode de minuterie.

③ Témoin d'arrêt (■)

S'allume en mode d'arrêt.

④ Témoin de rebobinage (◀◀)

S'allume en mode de rebobinage ou de recherche en arrière.

⑤ Témoin de lecture (▶)

S'allume en mode de lecture, d'image fixe, de lecture au ralenti, d'avance image par image, ou de mode de recherche arrière ou avant.

⑥ Témoin d'avance rapide (▶▶)

S'allume en mode d'avance rapide ou de recherche en avant.

⑦ Témoin d'enregistrement (●)

S'allume en mode d'enregistrement.

⑧ Témoin d'arrêt momentané (II)

S'allume en mode d'arrêt momentané ou d'image fixe.

⑨ Témoin de réglage quotidien (QUOT.)

S'allume lors du réglage quotidien de la minuterie.

⑩ Témoin de réglage hebdomadaire (HEBDO.)

S'allume lors du réglage hebdomadaire de la minuterie.

⑪ Témoin de la date (DATE)

S'allume lors du réglage de l'horloge.

⑫ Témoin du moment de mise à l'arrêt (FIN)

S'allume lors du réglage du moment de mise à l'arrêt de la minuterie, du lancement de l'enregistrement immédiat ou de l'activation de la fonction de blocage.

⑬ Témoin du compteur/de fréquence/de numéro de programme

- "C" apparaît quand le compteur de bande est affiché.

- "F" apparaît quand une émission télévisée est choisie.

- Indique le numéro de programme lors du réglage de programmation de la minuterie.

⑭ Témoin de compteur de bande/d'horloge/de numéro de position/de numéro de canal/de numéro de système Indique le relevé du compteur de bande, l'heure réelle, le numéro de position, le numéro de canal, ou le numéro de système.

⑮ Témoin de durée restante/de type de cassette/de numéro de canal/de numéro de position

Indique la durée restante, le type de cassette, le numéro de canal, ou le numéro de position.

REGLAGE DE L'HORLOGE

① HORL ② 1 ~ 0 ③ -/+ TOSHIBA

Le réglage de l'horloge fait partie des opérations de base. Régler l'horloge par la télécommande.

REGLAGE DE L'HORLOGE/ DATE/ANNEE

Par exemple: Pour régler l'horloge sur 15:30, le 28 avril 1990.

1 Appuyer sur la touche HORL ①.

-04:47 01:01 DATE

2 Pour régler les heures, appuyer sur les touches numériques 1 et 5 ②.

15:47 01:01 DATE Heure

3 Pour régler les minutes appuyer sur les touches numériques 3 et 0 ②.

15:30 DATE Minutes

4 Pour régler le jour, appuyer sur les touches numériques 2 et 8 ②.

15:30 DATE 28:01 Jour

5 Pour régler le mois, appuyer sur les touches numériques 0 et 4 ②.

15:30 28.04 DATE Mois

Les indications du jour et du mois font automatiquement place à l'indication de l'année et le chiffre de l'extrême droit clignote (le dernier chiffre de l'année).

6 Pour régler l'année, changer la position clignotante à la position initiale avec la touche ③. Ensuite, appuyer sur les touches numériques 1, 9, 9 et 0 ②.

$$ 1 5: 3 0 1 9 9 0 $$

7 Appuyer de nouveau sur HORL ①.

$$ 1 5: 3 0 p - 0 1 $$

L'horloge se met à fonctionner.

- Lors du réglage de l'horloge en mode compteur, l'affichage revient automatiquement au mode compteur à la fin du réglage.

Remarque

Si le réglage de l'horloge doit être modifié pendant cette opération, utiliser la touche - ou + ③. L'enclenchement de la touche - ③ fait reculer le clignotement, tandis qu'une poussée sur la touche + ③ le fait avancer.

SELECTION DES CANAUX

⑥ FIN ③ NORMES ④ PROG. TV -/+ ① A.V.

① A.V. ⑤ 1~0 ② CANAL ⑧ TUNER TOSHIBA ⑦ MARCHE ④ -/+

Le tuner de ce magnétoscope est un tuner "FS" (synthétisé en fréquence), capable de recevoir les canaux de télévision VHF, UHF et de télédistribution.

Le canal VHF/UHF ou de télédistribution est choisi par la touche NORMES du magnétoscope (se reporter à "ALLOCATION DES CANAUX", page 10). A l'usage d'un décodeur, les programmes de CANAL PLUS peuvent être reçus (pour le raccordement, voir page 9).

Il est indispensable de prérégler les canaux de télévision avant de pouvoir les sélectionner.

Préparatifs

Si l'indication "AV" apparaît sur l'affichage, appuyer sur la touche A.V. ① de façon qu'elle disparaisse.

Il est possible de prérégler un maximum de 39 stations de télévision à l'aide de la télécommande.

Par exemple: Pour régler le canal UHF 27 sur la position 8.

1 Mettre le magnétoscope sous tension.

s'allume quand une cassette est installée et laissée telle quelle.

F 15:30 P r 04

apparaît à la mise sous tension, avec la touche TUNER enfoncée.

Régler le magnétoscope en mode de préréglage.

2 Maintenir la touche CANAL ② enfoncée (pendant 2 secondes environ), de façon que les indications suivantes apparaissent.

E F - P r --

Numéro de système

1: VHF/UHF ou télédistribution
2: Télédistribution

Remarque

Pour recevoir un programme de la télédistribution, appuyer sur la touche NORMES ③ de façon que l'indication "1" (C - Q) ou "2" (71 - 86) apparaisse.

Entrer le numéro de canal de télévision.

3 Appuyer sur la touche + ou - ④ dans les 6 secondes qui suivent, pour trouver le canal 27.

- Appuyer sur la touche + pour passer dans les canaux supérieurs et sur la touche – pour passer dans les canaux inférieurs.

Si la procédure n'est pas réalisée dans les 6 secondes, l'indication "Pr" change.

Entrer le numéro de position.

4 Appuyer sur la touche numérique 0⑤ dans les 6 secondes qui suivent. Ensuite, appuyer sur la touche numérique 8⑤ pendant plus de 2 secondes, de façon que l'indication "08" cesse de clignoter. Les données sont mémorisées.

Le préréglage est terminé.

5 Répéter les étapes 1 à 4 pour prérégler un autre canal.

Remarque

Si les procédures ne sont pas réalisées dans les 6 secondes, l'indication change. recommencer le réglage depuis le début.

Préréglage de CANAL PLUS

Appuyer sur la touche A.V. ① de la télécommande, de façon que l'indication "​" apparaisse avant d'entrer le numéro de position, à l'étape 4.

PREREGLAGE DES CANAUX (après préréglage)

Sélection d'un canal par le numéro de position

Appuyer sur les touches +/− ④ ou les touches numériques (1 — 0) ⑤ de la télécommande, pour choisir le numéro de position.

$$ P - 0. 8 $$

Pour choisir le canal tout en vérifiant le numéro de canal et le numéro de position

Appuyer sur la touche CANAL ②, puis sur les touches +/− ④.

$$ [ 1: 2 7 p, 0 8 $$

Remarques

• Si l'intervalle entre les démarches successives dépasse 6 secondes, l'affichage courant repasse à l'affichage original.
• Quand CANAL PLUS est préréglé, l'indication "–" apparaît.

ACCORD FIN

Cette fonction est rarement utilisée.

Utiliser cette fonction quand l'image est mauvaise.

Exemple: Pour régler plus précisément l'image de la position 8.

Affichage original

1 Appuyer sur la touche FIN ⑥ du magnétoscope. Le numéro du canal de télévision apparaît.

$$ F _ {1} \dots [ 1 2 7 $$

Le canal 27 a été préréglé sur la position 8.

2 Appuyer sur les touches +/− ④ dans les 6 secondes qui suivent, pour obtenir une image satisfaisante.

3 Appuyer sur la touche numérique 0 ⑤ de la télécommande dans les 6 secondes qui suivent. Ensuite, appuyer sur la touche numérique 8 ⑤ pendant 2 secondes environ, de façon que l'indication "08" cesse de clignoter.

L'accord fin est terminé.

$$ [ 1: 2 7 p - 0 8 $$

POUR EVITER UNE MISE HORS TENSION PENDANT LA RECEPTION D'UNE EMISSION TELEVISEE

Si un programme télévisé est en cours de réception et qu'une cassette est installée, la fonction de mise hors tension automatique (voir page 6) s'active et va couper l'alimentation de l'appareil. Pour éviter ce problème, enlever la cassette avant de lancer les autres opérations. Pour pouvoir regarder une émission télévisée avec une cassette dans l'appareil, procéder comme suit.

1 Appuyer sur la touche MARCHE ⑦ de la télécommande de façon que l'appareil soit mis hors tension (mode d'attente).

$$ 1 5: 3 0 \quad 1 0 $$

2 Appuyer sur la touche TUNER ⑧ +/− ④, CANAL ② ou une des touches numériques ⑤ de la télécommande, de façon que l'indication "F" apparaisse sur l'affichage.

- Quand les touches numériques 1 à 0 ⑤ ou la touche CANAL ② est enfoncée, l'indication "Pr" apparaît sur l'affichage pendant 6 secondes environ.

Tant que l'indication "F" reste visible, la fonction de mise hors tension automatique est inopérante.

Remarques

• Pour éteindre l'indication "F", installer une cassette ou appuyer sur une touche quelconque du fonctionnement de bande.
• L'indication "F" n'apparaît pas en mode d'exploitation de bande (arrêt, enregistrement, lecture, etc.).

CASSETTE VIDEO (INSERTION/EJECTION)

Le chargement et l'éjection de la cassette s'effectuent par un moteur.

Pousser la cassette dans le logement jusqu'à ce que le système de chargement automatique se charge du reste des opérations.

① EJECT. ② AFFICH.

• Quand la cassette est correctement chargée, le magnétoscope vérifie le réglage courant du compteur (en tournant vers la position de bande de la cassette insérée) et indique le relevé sur l'affichage de compteur "C". En outre, il vérifie le type de la cassette chargée et indique, par exemple, "E240 = 240 minutes". L'affichage change automatiquement et indique en heures et en minutes la durée restante sur la bande.
• Si la cassette est complètement rebobinée, le compteur revient automatiquement à "0000".
• Si le segment de la cassette insérée est brisé, le magnétoscope passe automatiquement en mode de lecture.

Remarque

Il est possible de sélectionner manuellement l'affichage du type de la cassette installée.

Appuyer sur la touche AFFICH. ② jusqu'à ce que le type de la cassette apparaisse sur l'affichage (par ex. "E 240") et appuyer sur la touche + pour passer de l'affichage E 030 à E 240 à l'affichage correct du type de cassette.

Ejection de la cassette installée

Appuyer sur la touche EJECT. ① du magnétoscope. La cassette est éjectée du logement pour faciliter son retrait. L'indication "CASS" s'allume.

PRECAUTIONS A L'USAGE DES CASSETTES VIDEO

Les cassettes vidéo possèdent un segment de protection contre l'effacement accidentel. Quand ce segment est enlevé, il est impossible d'enregistrer sur la cassette. Pour enregistrer sur une cassette ainsi protégée, recouvrir la cavité d'un morceau de ruban adhésif.

- Pour éviter tout effacement accidentel

Segment de protection

Briser le segment à l'aide d'un tournevis.

- Pour réenregistrer

Recouvrir la cavité d'un morceau de ruban adhésif.

• Ne pas soumettre les cassette au rayonnement solaire direct et les laisser à l'écart de toute source de chaleur.
• Eviter les lieux humides, les vibrations et les chocs, les champs magnétiques puissants (près d'un moteur, d'un transformateur ou d'un aimant) et les lieux poussièreux.
• Remettre les cassettes vidéo dans leur boîtier et les ranger à la verticale.
• Ne pas glisser la main ni autres corps étranger dans le logement à cassette, sous peine de se blesser (faire particulièrement attention aux enfants) ou d'endommager le magnétoscope.

VISIONNAGE DES PROGRAMMES TELEVISES

VISIONNAGE NORMAL

Deux types de visionnage des programmes télévisés sont disponibles quand le magnétoscope est raccordé au téléviseur.

Par le tuner de télévision

1 Mettre le téléviseur sous tension.
2 Choisir le canal souhaité par le sélecteur de canal du téléviseur.

Remarque

Dans ce cas, il est inutile de mettre le magnétoscope sous tension.

Par le tuner du magnétoscope

1 Mettre le magnétoscope sous tension.
2 Régler le sélecteur de canal de télévision sur le sortie de canal du magnétoscope.
3 Choisir le canal souhaité par les touches +/- du magnétoscope ou de la télécommande.

ENREGISTREMENT

① PROG.TV -/+ ③ ENR. ⑤ ARRET ④ LECTURE ⑥ PAUSE/ AR.IMAGE

② 1~0 ③ ENR. ④ LECT. ① -/+ ⑤ ARRET ⑥ PAUSE AR. IMAGE /AV. IMAGE

ENREGISTREMENT D'UN PROGRAMME TELEVISE TOUT EN LE REGARDANT

1 Insérer une cassette munie de son segment de protection.
2 Choisir le programme télévisé à enregistrer par les touches +/- ① ou les touches numériques 1 à 0 ② de la télécommande.
3 Appuyer sur la touche ENR. ③.

Le magnétoscope entre en mode de pause à l'enregistrement.

15:30 P.27

4 Appuyer sur la touche LECTURE ④. L'enregistrement commence.

15:30 P.27

5 Appuyer sur la touche ARRET ⑤ après que l'enregistrement est terminé.

Remarques

• Si la touche ENR. ③ est enfoncée deux fois, le magnétoscope entre en mode d'enregistrement immédiat (voir page 17).
  Pour reprendre l'enregistrement normal, appuyer sur la touche PAUSE/AR.IMAGE ⑥, puis sur la touche LECTURE ④.
• Quand la touche LECTURE ④ est maintenue enfoncée (pendant 3 secondes), l'enregistrement répété s'active (voir page 17).
• Pour changer de programme au cours de l'enregistrement, appuyer sur la touche PAUSE/AR.IMAGE ⑥. Choisir un autre programme de télévision par les touches +/- ① ou les touches numériques 1 à 0 ② et appuyer sur la touche LECTURE ④.
• Quand la touche PAUSE/AR. IMAGE ⑥ est enfoncée, le magnétoscope entre en mode de pause. Cette fonction est pratique pour sauter des parties que l'on ne souhaite pas enregistrer. Le magnétoscope entre automatiquement en mode d'arrêt 4 minutes après que la touche ⑥ a été enfoncée, ceci pour protéger la bande.

ENREGISTREMENT D'UN PROGRAMME TELEVISE TOUT EN REGARDANT UN AUTRE

Si deux programmes intéressants sont émis simultanément, il est possible de regarder un programme tout en enregistrant l'autre.

Lancer l'enregistrement en suivant les étapes 1 à 4 du paragraphe "ENREGISTREMENT D'UN PROGRAMME TELEVISE TOUT EN LE REGARDANT", puis choisir le canal de télévision à regarder par le sélecteur de canal du magnétoscope.

Pour surveiller l'enregistrement, régler le téléviseur sur le canal vidéo.

ENREGISTREMENT

ENREGISTREMENT IMMEDIAT

Cette fonction permet de régler facilement le moment de l'arrêt de l'enregistrement. La durée de l'enregistrement se règle par tranches de 20 minutes, jusqu'à concurrence de 1.440 minutes (soit 24 heures).

1 Appuyer sur la touche ENR.
Le magnétoscope entre en mode de pause à l'enregistrement.
2 Appuyer de nouveau sur la touche ENR. L'arrêt après 20 minutes apparaît.
L'enregistrement commence.

L'enregistrement s'arrête à 16 heures.

3 A chaque poussée sur la touche ENR., la durée change par tranches de 20 minutes, jusqu'à totaliser 1.440 minutes. Régler la durée souhaitée.

Annulation de l'enregistrement immédiat

Appuyer sur la touche LECTURE.

Le magnétoscope repasse en mode d'enregistrement normal.

ENREGISTREMENT REPETE

Quand cette fonction est utilisée au cours de l'enregistrement, le magnétoscope rebobine automatiquement la bande quand elle est terminée et recommence l'enregistrement à partir du début de la bande.

1 Appuyer sur la touche LECTURE (pendant 6 secondes environ).
Le magnétoscope entre en mode d'enregistrement répété.

2 Après avoir enregistré jusqu'à la fin de la bande, le magnétoscope rebobine automatiquement la bande et commence à enregistrer à partir du début.

3 Pour repasser au mode d'enregistrement normal, appuyer sur la touche PAUSE/AR.IMAGE, puis sur la touche LECTURE.

ATTENTION

Avant de lancer l'enregistrement répété, vérifier que la bande ne contient pas d'informations importantes.

ENREGISTREMENT D'UN PROGRAMME DU CANAL PLUS

Ce magnétoscope peut recevoir et enregistrer les programmes du CANAL PLUS.

Raccorder le décodeur CANAL PLUS comme illustré page 9.

Préparatifs

1 Mettre le décodeur, le magnétoscope et le téléviseur sous tension.

2 Prérégler le programme de CANAL PLUS (voir page 13).

1 Mettre le décodeur, le magnétoscope et le téléviseur sous tension. 2 Prérégler le programme de CANAL PLUS (voir page 13).

Enregistrement

Suivre les démarches en page 16.

LECTURE

④ EJECT. ③ RET.RAP. ⑦ PAUSE/ AR.IMAGE ① LECTURE ② ARRET ⑤ ALIGN./V-STAB. ⑥ PROG.TV -/+ ③ RET.RAP. ① LECT. TOSHIBA ⑥ -/+ ② ARRET ⑦ PAUSE AR. IMAGE /AV. IMAGE

1 Insérer une cassette enregistrée munie de son segment de protection.

Le magnétoscope se met sous tension.

Remarque

Quand une cassette démunie de son segment est installée, le magnétoscope lance immédiatement la lecture de cette cassette et rebobine la bande quand la lecture est arrivée à la fin de la bande.

2 Appuyer sur la touche LECTURE ①. La lecture commence.
3 Quand la lecture est terminée, appuyer sur la touche ARRET ②.
4 Appuyer sur la touche RET.RAP ③ pour rebobiner la bande.
5 Appuyer sur la touche EJECT. ④ pour retirer la cassette.

REGLAGE D'ALIGNEMENT

Lors de la lecture d'une bande enregistrée sur un autre magnétoscope, il se peut que l'image soit légèrement déformée, mais ces distorsions peuvent s'éliminer facilement.

1 Pendant la lecture, appuyer sur la touche ALIGN./V-STAB. ⑤ du magnétoscope.
2 Ajuster l'alignement par les touches +/− ⑥.
3 Le réglage est indiqué par l'affichage de l'indication "Ph", suivie d'un chiffre -7 <0> 7.

$$ P h - 7 $$

4 Surveiller l'image tout en appuyant sur la touche +/- ⑥. Quand l'image est réglée au mieux, relâcher la touche ⑥ enfoncée. Quelques secondes plus tard, l'affichage repasse à l'affichage normal.

Dans le cas d'une cassette enregistrée sur ce magnétoscope, le réglage optimum est obtenu quand "0" apparaît.

LECTURE REPETEE

Quand cette fonction est utilisée au cours de la lecture, le magnétoscope rebobine automatiquement la bande quand elle est terminée et recommence la lecture à partir du début de la bande.

1 Appuyer sur la touche LECTURE ① (pendant 6 secondes environ).

Le magnétoscope entre en mode de lecture répétée.

$$ 1 5: 5 0 \dots $$

2 Après avoir reproduit la bande jusqu'à la fin, le magnétoscope rebobine automatiquement la bande et recommence la lecture à partir du début.
3 Pour repasser au mode de lecture normal, appuyer sur la touche PAUSE/AR.IMAGE ⑦, puis sur la touche LECTURE ①.

AFFICHAGE DU COMPTEUR/FONCTION A.DIR.

① AFFICH. ② 0000 ③ PROG.TV -/+

⑤ 1~0 ① AFFICH. TOSHIBA ③ -/+ ④ A.DIR.

COMPTEUR

Ce magnétoscope est doté d'un compteur électronique.

L'affichage est contrôlé par la touche AFFICH. ①.

Le compteur se réinitialise automatiquement sur “0000” si

— une cassette est insérée.
— la cassette est complètement rebobinée.

Pour réinitialiser le compteur en tout autre point de la bande, par exemple, lorsqu'on procède à un nouvel enregistrement, appuyer simplement sur la touche 0000 ② du magnétoscope.

Pour passer de l'affichage de l'heure à l'affichage du compteur et vice versa, appuyer sur la touche AFFICH. ①.

Exemple: Affichage en mode compteur

12:00 Cassette de type E180 Durée restante 1:30

Remarque: L'affichage du magnétoscope passe automatiquement du type de cassette à la durée restante.

Pour sélectionner le type de cassette manuellement, appuyer sur la touche + ③ dans les 6 secondes après que le mode compteur est sélectionné par la touche AFFICH. ①. Chaque poussée sur la touche ③, l'affichage du type de cassette et du compteur change.

FONCTION A.DIR.

Le compteur électronique est extrêmement précis et permet d'utiliser la fonction A.DIR. de la télécommande, dans le but de bobiner la bande jusqu'à un certain point. Pour que cette fonction fonctionne correctement, le magnétoscope doit avoir déterminé le relevé du compteur courant, ainsi que la durée restante.

Pour utiliser cette fonction afin de trouver un point particulier de la bande, appuyer sur la touche A.DIR. ④ de la télécommande.

Une poussée: Le relevé du compteur à atteindre apparaît. Deux poussées: La durée restante apparaît.

SELECTION DU RELEVE DU COMPTEUR A ATTEINDRE

Exemple: Pour régler le compteur sur 2500

Relevé courant 1999

c 19:39 1:24

1 Appuyer sur la touche A.DIR. ④.

E - - - E 180

2 Appuyer sur les touches numériques 2, 5, 0 et 0 ^⑤ de la télécommande, dans les 6 secondes qui suivent.

25:00 E 1:00

3 Le compteur change de 1999 à 2500.

25:00 0:45

La bande est automatiquement bobinée au point 2500 et s'y arrête.

SELECTION DE LA DUREE RESTANTE

Exemple: Pour régler la durée restante sur 1:45 Durée restante courante: 45 minutes

25.00 0:45 Durée restante courante

1 Appuyer deux fois sur la touche A.DIR. ④ de façon à faire apparaître l'indication suivante.

0:45

2 Appuyer sur les touches numériques 1, 4 et 5 ⑤ dans les 6 secondes qui suivent.

1:45 0:45

3 Le compteur change de 0:45 (durée restante courante) à 1:45 (durée restante souhaitée).

c 16:50 1:45

La bande se rebobine automatiquement et s'arrête au point de la durée restante 1:45.

LECTURE SPECIALE

① RET.RAP. ② LECTURE ③ AV.RAP. ④ PAUSE/ AR. IMAGE ⑤ ALIGN./V-STAB. ⑥ PROG.TV -/+ ⑦ RET. RAP. ⑧ LECT. TOSHIBA ⑨ -/+ ⑩ AV.RAP. ⑪ PAUSE AR. IMAGE /AV. IMAGE

RECHERCHE

Si la touche RET.RAP. ou AV.RAP ① ③ est enfoncée pendant la lecture, la bande va défiler 5 fois plus vite que normalement, dans le sens correspondant à la touche enfoncée. L'indication "rr5" apparaît sur l'affichage (avant ou arrière).

5 -5

Indication de la recherche

Remarques

• En mode de compteur, l'indication de la recherche fait place à l'indication de la durée restante, 6 secondes plus tard.
• En mode d'horloge, l'indication de la recherche disparaît automatiquement environ 6 secondes plus tard.

Une nouvelle poussée sur la touche RET.RAP. ou AV.RAP ① ③ permet de sélectionner d'autres vitesse de défilement, à savoir, 1, 3, 5, 7, et 9 fois la vitesse normale. La vitesse change à chaque poussée sur la touche RET.RAP. ou AV.RAP ① ③.

Une poussée sur la touche du sens de défilement opposé ralentit la vitesse de la manière illustré ci-dessous.

-9 -7 -5 -3 -1 DEPART 1 3 5 7 9 ←x3 ←x2 ←x1 → ← ← → x1 → x2 → x3 en arrière en avant

L'image risque d'être parasitée par des traînées, mais ce phénomène n'est pas une anomalie de l'appareil. Cette fonction s'avère pratique pour localiser une image particulière sur la bande.

Remarque

Quand la touche RET.RAP. ou AV.RAP ① ③ est enfoncée en mode d'arrêt, la bande se rebobine ou avance rapidement sans que les images soient visibles sur l'écran.

IMAGE FIXE

1 Appuyer sur la touche PAUSE/AR.IMAGE ④ au cours de la lecture.
La bande s'arrête de défiler et une image "gelée" apparaît sur l'écran.
2 Pour reprendre la lecture normale, appuyer sur la touche LECTURE ②.

Remarque

Une image reste immobile pendant deux minutes environ. Les images changent environ toutes les deux minutes (avance image par image).

AVANCE IMAGE PAR IMAGE

1 Appuyer sur la touche LECTURE ② pour placer le magnétoscope en mode de lecture.
2 Appuyer sur la touche PAUSE/AR.IMAGE ④ pour placer le magnétoscope en mode d'image fixe.
3 Appuyer de nouveau sur la touche PAUSE/AR.IMAGE ④.
Chaque poussée fait avancer les images une par une.
4 Pour reprendre la lecture normale, appuyer de nouveau sur la touche LECTURE ②.

STABILITE DE L'IMAGE

Quand la touche PAUSE/AR.IMAGE ④ est enfoncée la première fois, l'image peut être déformée légèrement dans le sens vertical ou tremblotter à cause des différentes caractéristiques des téléviseurs. Il est possible d'atténuer ce phénomène en réglant le magnétoscope.

1 Appuyer sur la touche PAUSE/AR.IMAGE ④, puis sur la touche ALIGN./V-STAB. ⑤ du magnétoscope.
2 L'indication "A.O" apparaît sur l'affichage.
3 Appuyer sur la touche + ou - ⑥.
Le papillottage s'accentue ou diminue.
4 Maintenir la pression sur la touche ⑥ jusqu'à ce que l'image se stabilise.

Remarque

L'image fixe risque de tremblotter si une image est immobilisée en mode d'avance rapide. Ce phénomène n'est pas une anomalie du fonctionnement de l'appareil.

ENREGISTREMENT DECLENCHE PAR MINUTERIE

③ PROG.TV -/+ ④ AUTO

② 1~0 ⑤ QUOT. TOSHIBA ⑥ HEB. ③ -/+ ① PROG.

Il est possible de programmer huit enregistrements et ce, jusqu'à un an à l'avance.

Le magnétoscope est conçu pour que le réglage de la minuterie ne puisse s'effectuer qu'à partir de la télécommande.

Exemple: Réglage de la minuterie pour enregistrer un programme télévisé du canal 27 (préréglé sur la position 8) en tant que programme n°1, de 20:15 à 21:15, le 4 mai et le jour courant est le 28 avril.

1 Insérer une cassette munie de son segment de protection.

Régler l'heure de mise en marche de la minuterie.

2 Appuyer sur la touche PROG. ① de la télécommande de façon que l'indication "DEBUT" s'allume.

DEBUT DATE 28.04 Numéro de programme

3 Pour régler l'heure, appuyer sur les touches numériques 2 et 0 ②.

DEBUT 12:00 DATE Heure 28.04

4 Pour régler les minutes, appuyer sur les touches numériques 1 et 5 ②.

DEBUT ■ 12:0: 15 DATE Minutes

5 Pour régler le jour, appuyer sur les touches numériques 0 et 4 ②. (0 est indispensable).

DEBUT ■ 120:15 DATE Jour

6 Pour régler le mois, appuyer sur les touches numériques 0 et 5 ②.

DEBUT ■ 120:15 04 05 DATE Mois

Régler l'heure de mise à l'arrêt de la minuterie.

7 Appuyer sur la touche PROG. ① ou sur la touche + ③ de façon que l'indication "FIN" s'allume.

FIN F - : - - P - 01

8 Pour régler l'heure, appuyer sur les touches numériques 2 et 1 ②.

FIN 2 1 - P - 0 1

9 Pour régler les minutes, appuyer sur les touches numériques 1 et 5 ②.

FIN : 2 1: 15 P - 0:1

Choisir le programme télévisé.

10 Appuyer sur les touches numériques 0 et 8 ② pour choisir le numéro de position du canal de télévision souhaité.

FIN : 2 1:15 P.08

Remarque

Après le réglage de la dernière position, le clignotement revient sur la position précédente.

11 Répéter les étapes 2 à 10 pour prérégler d'autres programmes.
12 Appuyer sur la touche AUTO. ④ du magnétoscope de façon que le témoin de l'heure(②)et le numéro de programme apparaissent sur l'affichage.

L'enregistrement s'effectue au moment préréglé et la programmation s'efface ensuite automatiquement.

ENREGISTREMENT QUOTIDIEN

Il est possible d'enregistrer un programme télévisé chaque jour, à la même heure.

Appuyer sur la touche QUOT. ⑤ de la télécommande avant d'effectuer les étapes 2 à 10 du paragraphe "ENREGISTREMENT DECLENCHE PAR MINUTERIE".

ENREGISTREMENT HEBDOMADAIRE

Il est possible d'enregistrer un programme télévisé chaque semaine, le même jour.

Appuyer sur la touche HEB. ⑥ de la télécommande avant d'effectuer les étapes 2 à 10 du paragraphe "ENREGISTREMENT DECLENCHE PAR MINUTERIE".

Pour libérer l'enregistrement par minuterie avant l'étape 12 du paragraphe "ENREGISTREMENT DECLENCHE PAR MINUTERIE"

Appuyer sur la touche AFFICH.

Remarque sur la mise hors tension automatique

L'alimentation se coupe automatiquement si aucune touche n'est enclenchée en mode d'arrêt (avec le témoin (■) allumé), dans les 15 minutes qui suivent l'insertion d'une cassette.

RENSEIGNEMENTS SUPPLEMENTAIRES SUR L'ENREGISTREMENT DECLENCHE PAR MINUTERIE

① AUTO. ③ ANNUL ② PROG. TOSHIBA

POUR CHANGER LE PROGRAMME APRES AVOIR REGLE LA MINUTERIE

1 Appuyer sur la touche AUTO. ① du magnétoscope. Le mode de minuterie est annulé.
2 Appuyer sur la touche PROG. ② de la télécommande pour choisir le numéro du programme à modifier.
3 Changer la procédure d'enregistrement déclenché par minuterie (voir page 22).
4 Appuyer de nouveau sur la touche AUTO. ①.

POUR ANNULER LE PROGRAMME DE LA MINUTERIE

1 Appuyer sur la touche AUTO. ① du magnétoscope pour annuler le mode de minuterie.
- Si l'on règle la minuterie, ignorer cette étape.
2 Appuyer sur la touche PROG. ② pour choisir le numéro de programme de la minuterie à annuler.

DEBUT 18:00 02:11

3 Appuyer sur la touche ANNUL ③ de la télécommande. Les moments de marche et d'arrêt de la minuterie sont annulés.

DEBUT ; - - : - -

POUR VERIFIER LA PROGRAMMATION DE LA MINUTERIE

Appuyer à plusieurs reprises sur la touche PROG. ②. Chaque poussée sur cette touche fait apparaître les numéros des programmes 1 à 8, dans l'ordre.

CHEVAUCHEMENT DE PROGRAMMATIONS

Veiller à ne pas faire chevaucher des programmations de la minuterie. Si le cas se produit, la priorité d'exécution s'effectue de la manière suivante:

• Le programme en cours de visionnage est prioritaire.
• Si les moments de marche et d'arrêt sont identiques, le programme au numéro inférieur est prioritaire.

COPIE DE BANDE

Magnétoscope lecteur TELEVISEUR Cordon péritélévision (non fourni) SORTIE ANTENNE TELEVISEUR Magnétoscope enregistreur (ce magnétoscope)

COPIE D'UN MAGNETOSCOPE SUR L'AUTRE

1 Relier la prise TELEVISEUR d'un autre magnétoscope à la prise TELEVISEUR de ce magnétoscope à l'aide d'un cordon péritélévision.
2 Appuyer sur la touche A.V. du magnétoscope enregistreur de façon que l'indication "AV" apparaisse sur l'affichage.
3 Reproduire la bande sur le magnétoscope lecteur et l'enregistrer sur ce magnétoscope.

Remarque

La qualité des images copiées baisse légèrement.

AVANT D'APPELER LE REPARATEUR

Avant d'appeler le réparateur, passer en revue les points suivants.

SYMPTOMES	CAUSE	SOLUTIONS
L'appareil n'est pas alimenté	Le cordon d'alimentation n'est pas branché.	Le brancher fermement dans la prise murale.
Le magnétoscope ne fonctionne pas et le témoin d'arrêt est allumé.	Le magnétoscope est en mode de blocage.	Appuyer sur la touche TUNER de la télécommande.
L'appareil s'est mis automatiquement hors tension.	Aucune opération n'a été activée pendant que la cassette était installée (si aucune touche de fonction n'est enclenchée dans les 15 minutes suivent l'insertion d'une cassette, l'alimentation se coupe automatiquement).	Activer une fonction d'exploitation de bande.
	Un programme télévisé est en cours d'émission via le tuner du magnétoscope tandis qu'une cassette est installée (comme ci-dessus, l'alimentation se coupe automatiquement).	Appuyer sur la touche TUNER de la télécommande pour regarder le programme télévisé sans activer la fonction de mise hors tension automatique (voir page 6).
Impossible d'obtenir des images satisfaisantes.	Le canal de télévision est mal réglé sur le magnétoscope.	L'ajuster avec le réglage d'accord fin du téléviseur.
	Le réglage du canal de sortie du magnétoscope est incorrect.	Régler correctement le canal de sortie du magnétoscope.
	Le cordon d'antenne est débranché.	Le rebrancher.
	Le signal de la télévision est faible.	Réorienter l'antenne ou utiliser un amplificateur d'antenne.
Impossible de sélectionner une émission télévisée.	Elle n'est pas préréglée.	La prérégler correctement (voir page 13).
	"AV" est affichée.	Appuyer sur la touche A.V. de la télécommande de façon à étein-dre l'indication "AV".
Impossible d'enregistrer.	La cassette est démunie de son segment de protection.	Utiliser une cassette munie de son segment ou recouvrir la cavité d'un morceau de ruban adhésif.
L'enregistrement en cours s'arrête brusquement.	Le magnétoscope se trouve en mode d'enregistrement immédiat. L'indication "FIN" apparaît sur l'affichage.	Voir page 17.
Les images reproduites sont de mauvaise qualité.	Les têtes vidéos sont encrassées.	Consulter un technicien.
	Une cassette enregistrée sur un autre magnétoscope est reproduite.	Ajuster l'alignement par la touche ALIGN./V-STAB. ou les touches +/- .
Impossible de procéder à un enregistrement déclenché par minuterie.	Le réglage de la minuterie est erroné.	Réinitialiser la minuterie.
	Pas de cassette dans l'appareil.	Insérer une cassette.
	Segment de protection brisé.	Recouvrir la cavité d'un morceau de ruban adhésif ou utiliser une autre cassette
	La touche AUTO. n'est pas enclenchée.	Appuyer sur la touche AUTO.

SPECIFICATIONS

Format	: Normes VHS SECAM
Système d'enregistrement vidéo	: Système de balayage hélicoïdal à 2 têtes rotatives.
Système du signal vidéo	: CCIR, 625 lignes, 50 trames, signal SECAM COULEUR
Durée d'enregistrement maximum	: 240 minutes avec cassette E-240
Durée de bobinage	: 4 minutes avec cassette E-180
Dimensions	: 398(L) × 85(H) × 337(P) mm
Poids	: 6,0 kg
Température de fonctionnement	: +5°C à +40°C
Humidité de fonctionnement	: Moins de 80 % HR
Alimentation	: Secteur de 220 V, 50 Hz
Consommation	: 30 W (en service)

CONNEXIONS

Entrée d'antenne	: Coaxiale 75 ohms
Sortie d'antenne	: Coaxiale 75 ohms
Entrée/sortie vidéo	: Prise péritélévision (SCART) 1,0 Vc-c, 75 ohms
Entrée/sortie audio	: Prise péritélévision (SCART) -3,8 dBm

VIDEO

Rapport signal sur bruit

: > 43 dB

AUDIO

Rapport signal sur bruit	: > 42 dB
Plage de fréquence	: 80 Hz à 10.000 Hz

MINUTERIE

Réglage	: Sur un an
Horloge	: Cycle de 24 heures, verrouillée au quartz
Nbre de programmes	: 8 sur un an

TUNER

Système	: Synthétiseur de fréquence
Gamme de reception	: VHF: FB - FC, F1 - F6UHF: E21-E69Télédistribution: C - Q, 71 - 86
Sortie RF	: Canal UHF 36 (32 à 40, réglable)
Accessoires	: Cordon d'antenne (1)Télécommande avec deux piles R6 (1)

La conception et les spécifications sont modifiables sans préavis.
