MODE D'EMPLOI 4500 TOSHIBA

A. Comment déballer la machine 4
B. Branchement de la pédale-rhéostat et du cordon électrique ..... 5
C. Tableau de correspondance entre l'étoffe, le fil et l'aiguille à utiliser.... 6
D. Comment changer l'aiguille 7
E. Comment bobiner une canette 8
F. Comment sortir la boîte à canette de la machine 9
G.Comment enfiler le fil inférieur.... 9
H. Mise en place de la boîte à canette 9

I. Enfilage et parcours du fil supérieur 10
J. Comment faire apparaître le fil inférieur.... 11

1. COUTURE D'ESSAI 11

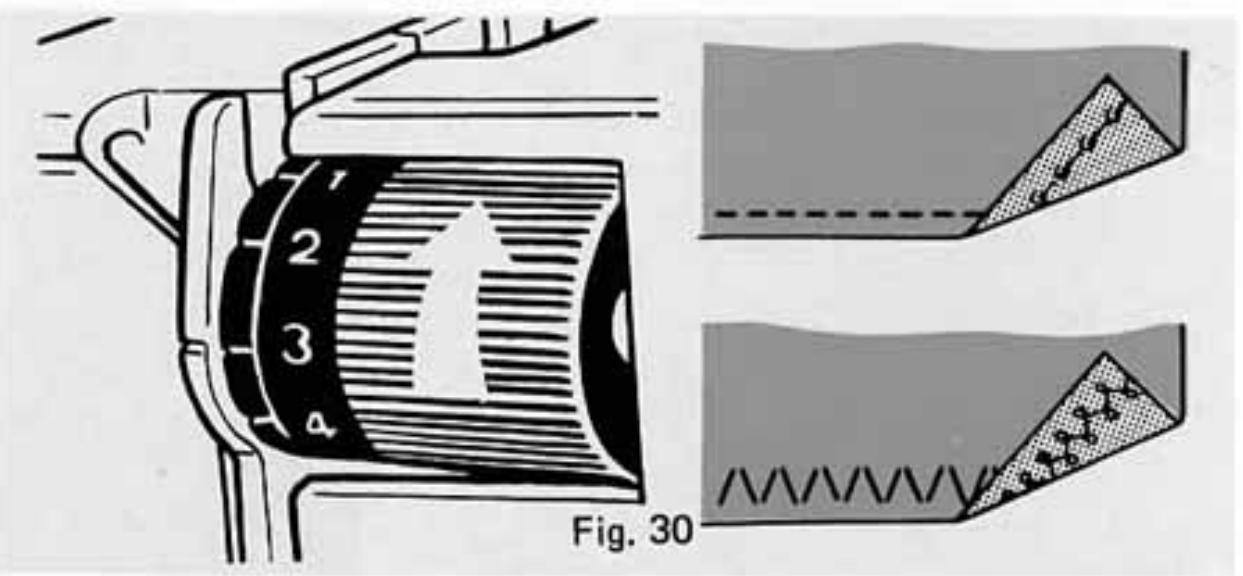

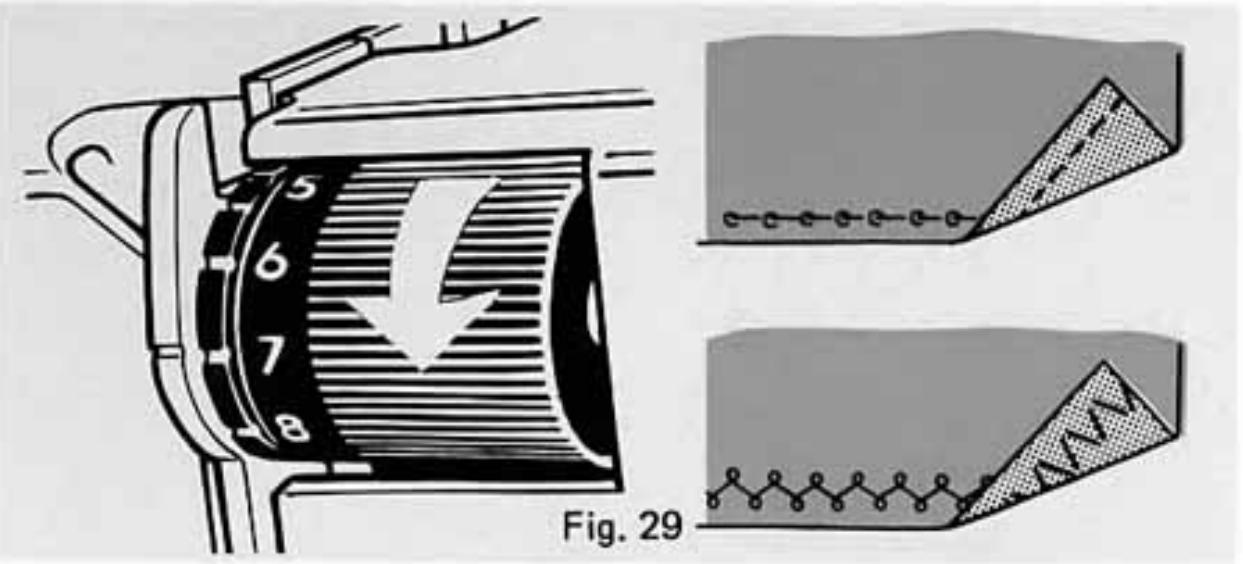

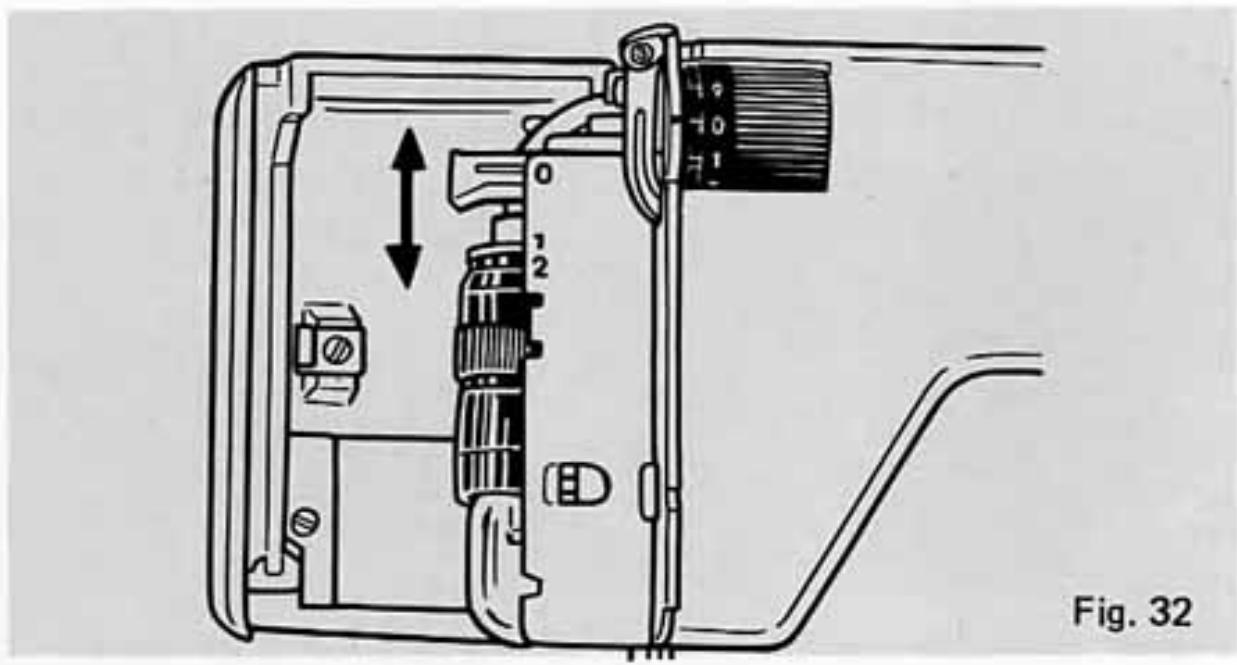

2. COMMENT REGLER LA TENSION DES FILS SUPERIEUR ET INFERIEUR.... 12
3. COMMENT REGLER LA FORCE DE PRESSION DU PIED-DE-BICHE..... 13

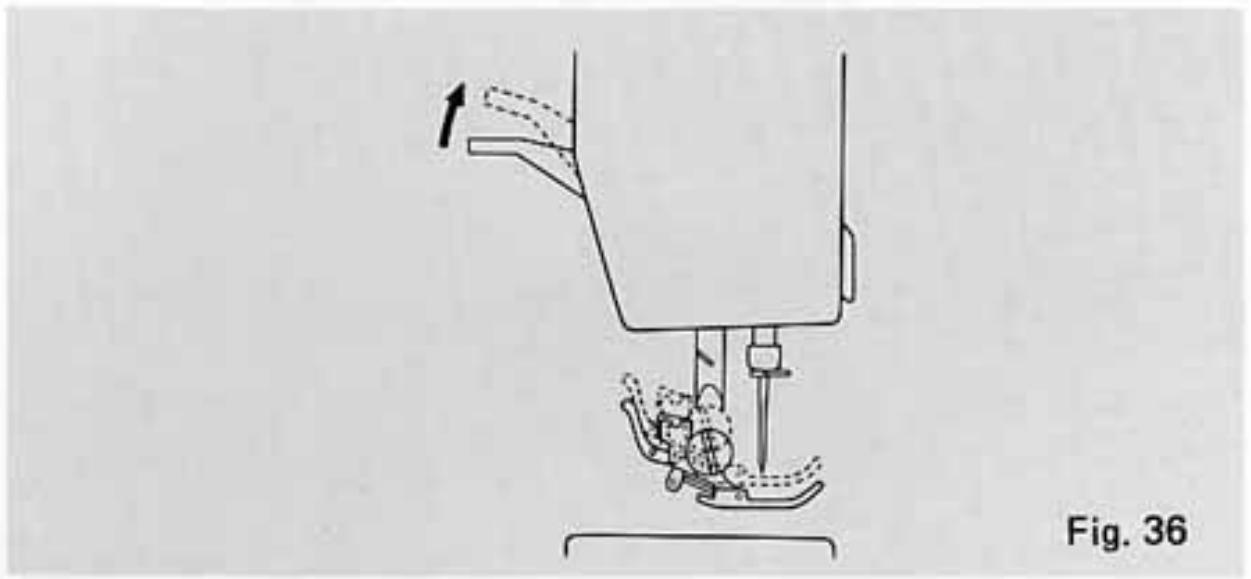

4. COMMENT CHANGER LE PIED-DE-BICHE.... 13
5. LEVIER POUR MODIFIER LA HAUTEUR DE LA BARRE PRESSE-ETOFFE.... 14
6. COMMENT ANNULER L'ENTRAINEMENT DE LA GRIFFE.... 14
7. MARCHE ARRIERE 14
8. BOUTON DE CONTROLE DE LA LONGUEUR DU POINT.... 14
9. SELECTEUR DES TYPES DE POINTS DE COUTURE.... 15
10. LA COUTURE DROITE 16

A. Le point droit normal 16
B. Le point droit triple 16
C. Le petit point zig-zag faisant office de point droit 16

1. LA COUTURE ZIG-ZAG.... 17
2. LE SURJET 17-18

A. Le surjet sur tissus légers.... 17
B. Le surjet sur tissus élastiques.... 18

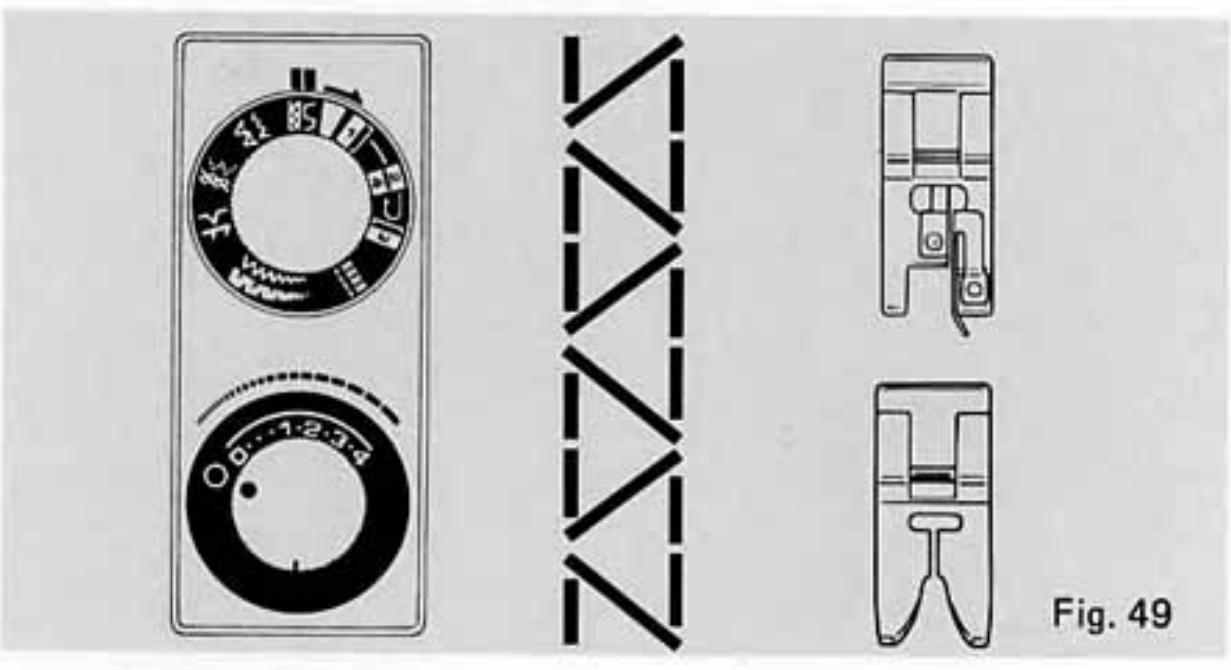

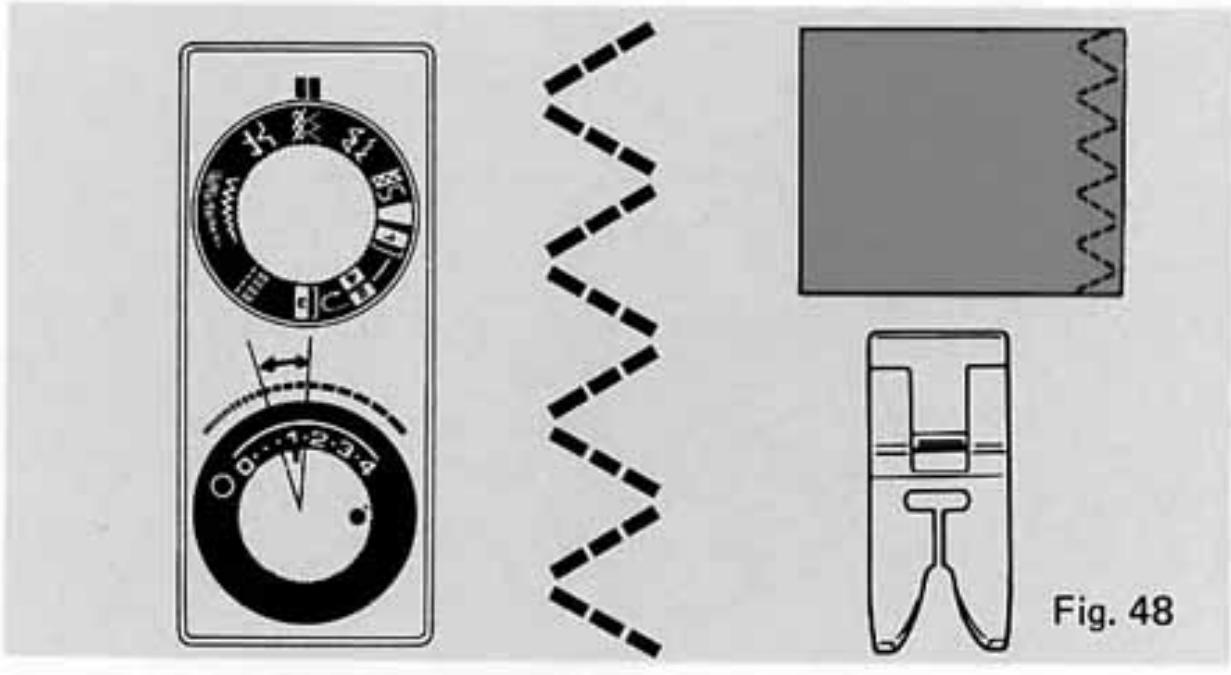

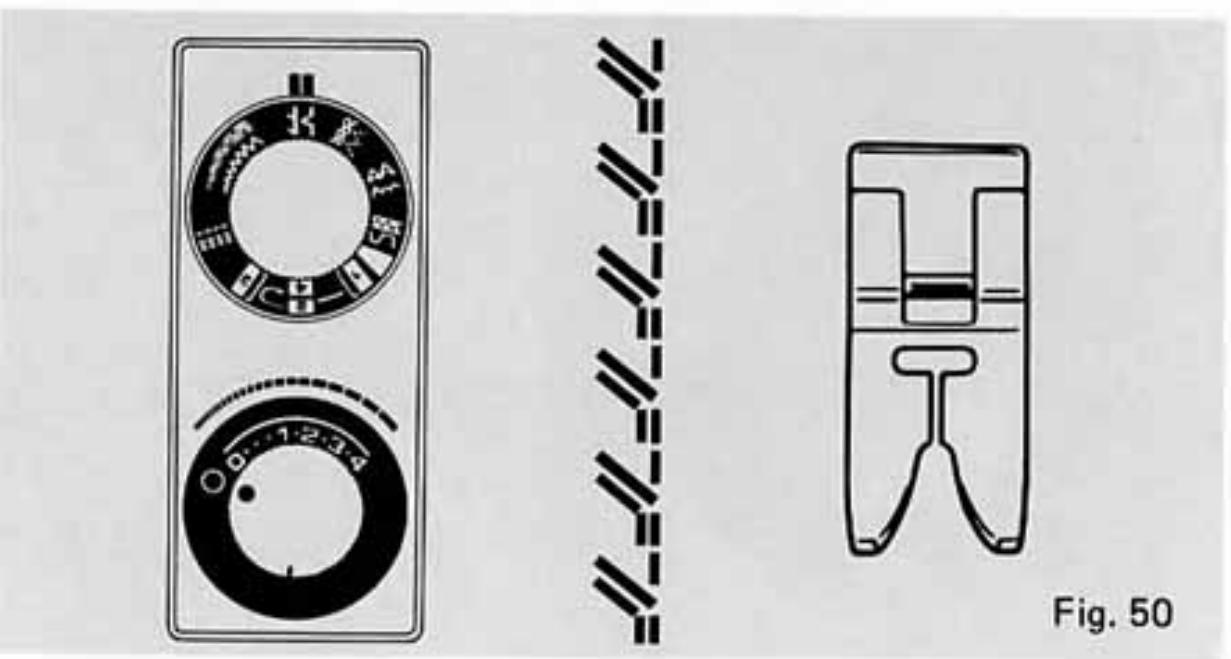

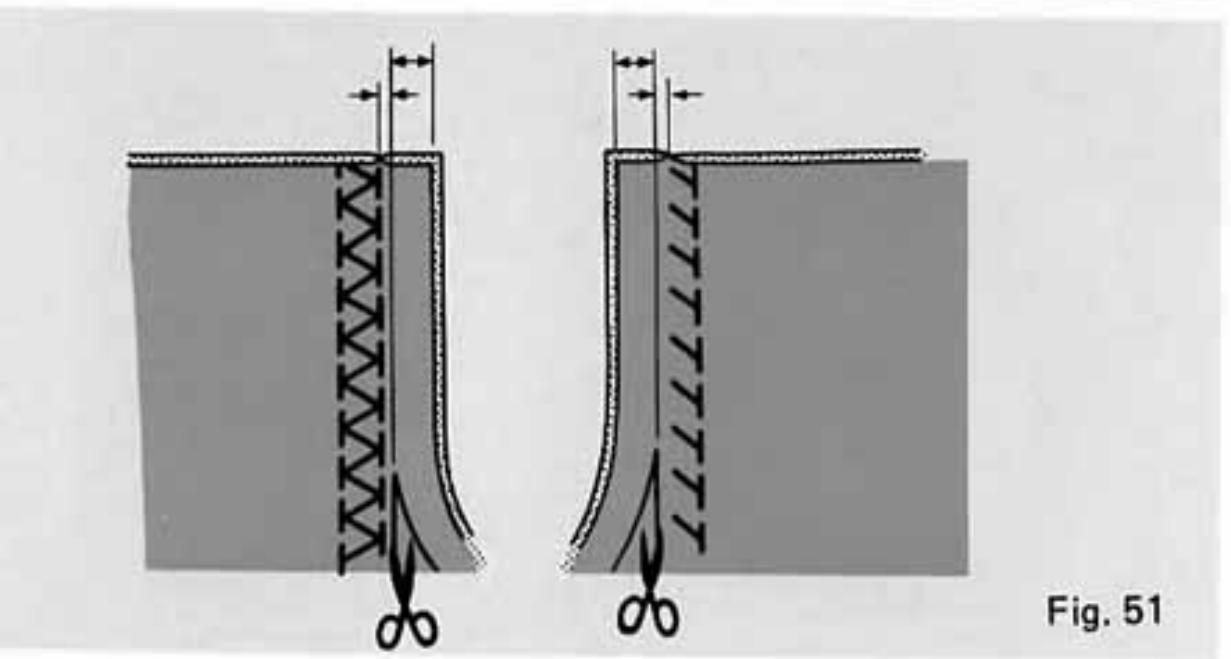

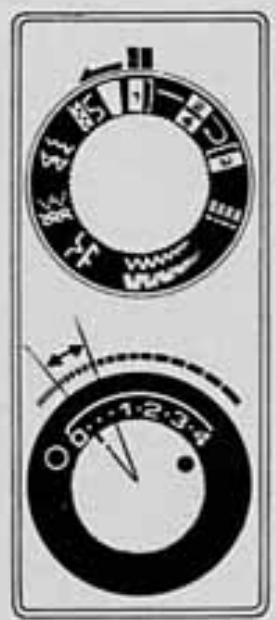

1. LE POINT OVERLOCK 18

A.Point overlock N° 1.... 18
B. Point overlock N° 2. 18

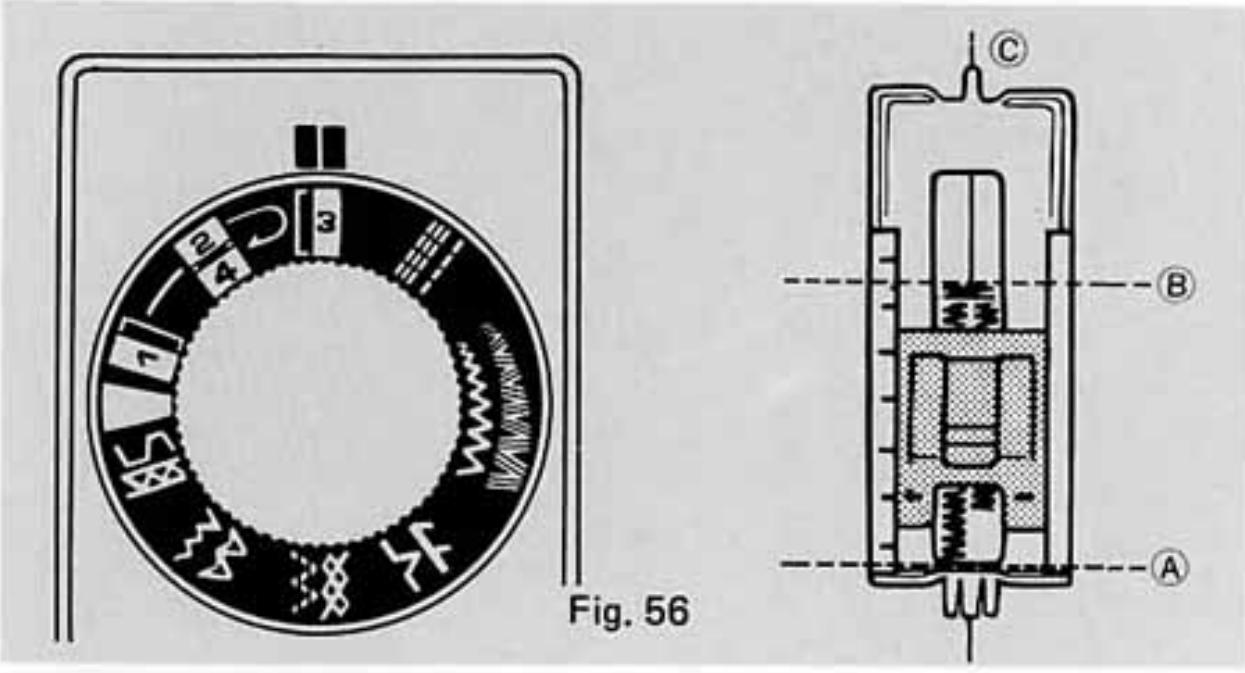

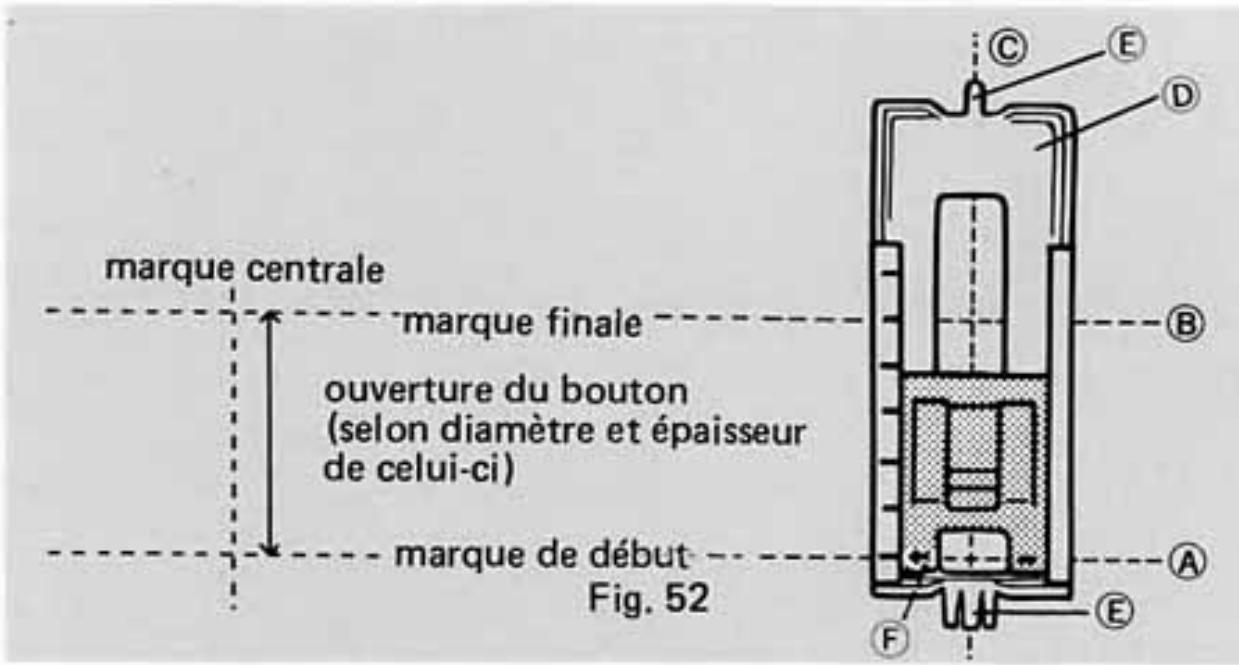

1. COMMENT REALISER DES BOUTONNIERES ..... 19-20

A. Préparatifs.... 19
B. Mise en place du pied-de-biche pour boutonnières.... 19
C. Comment coudre le pourtour de la boutonnière 19

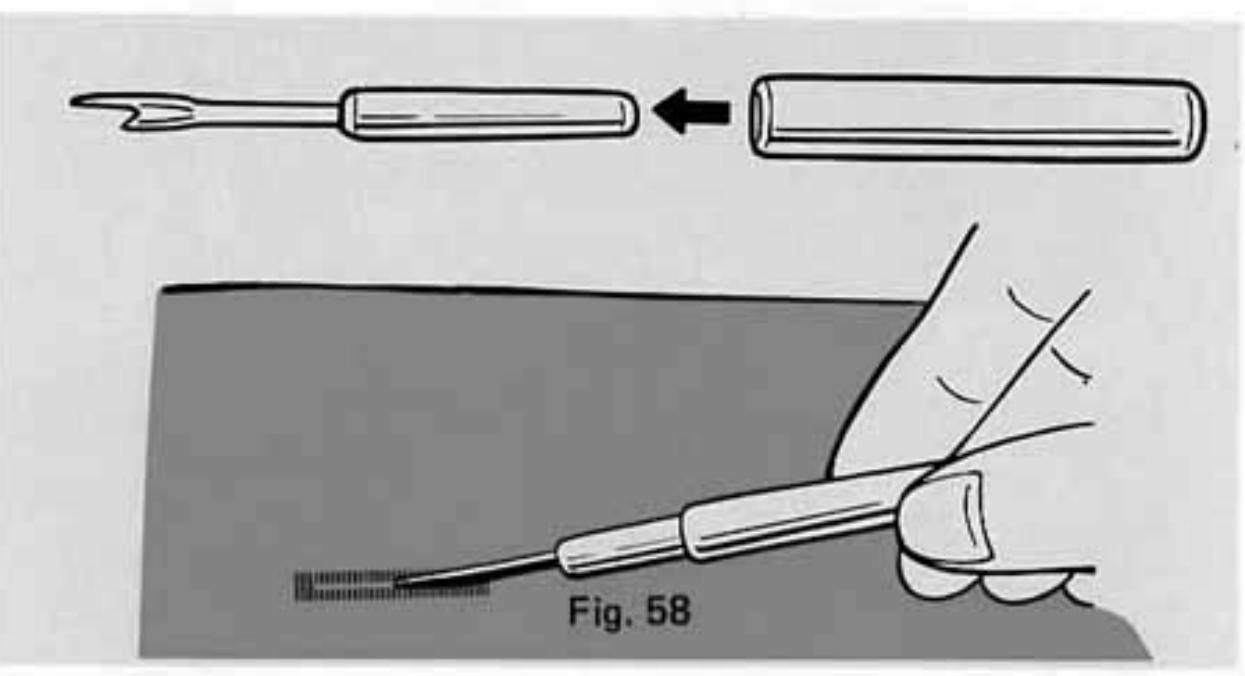

D. Comment percer la boutonnière 20

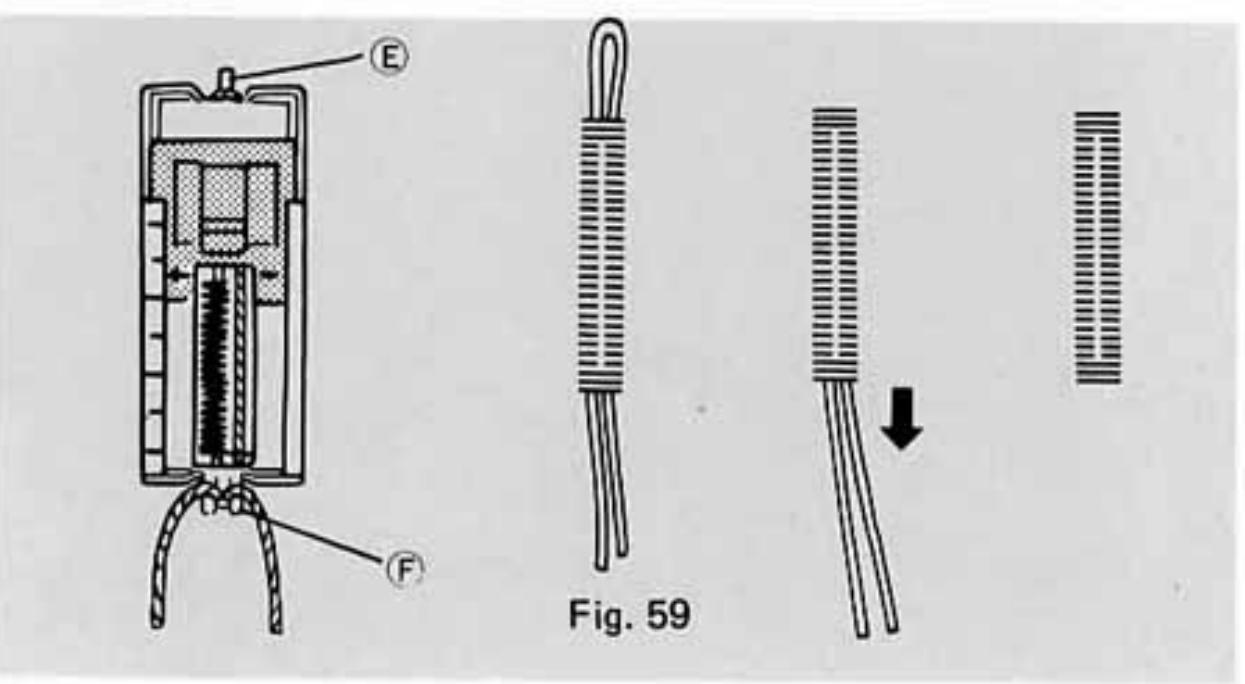

E. Boutonnière renforcée au cordonnet.... 20

1. COMMENT COUDRE DES BOUTONS.... 21

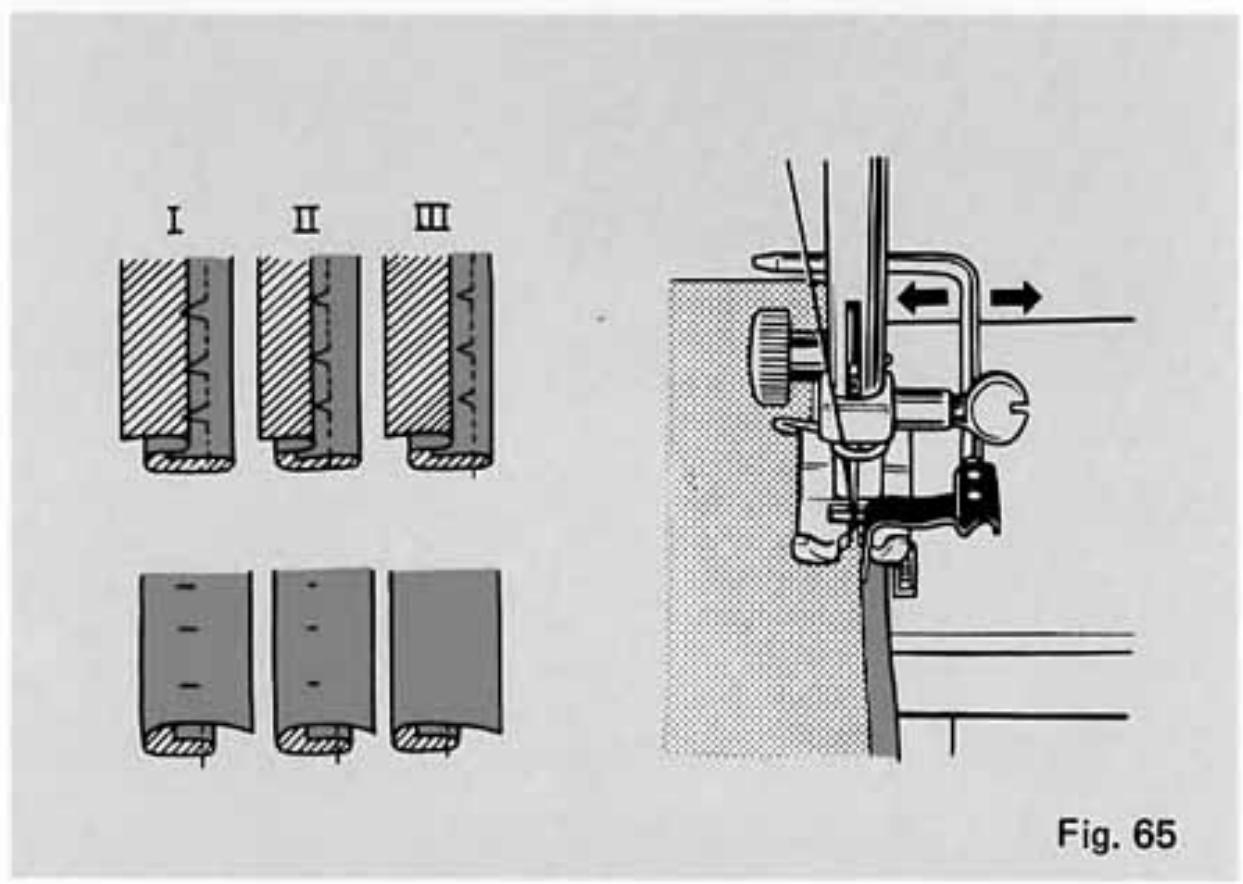

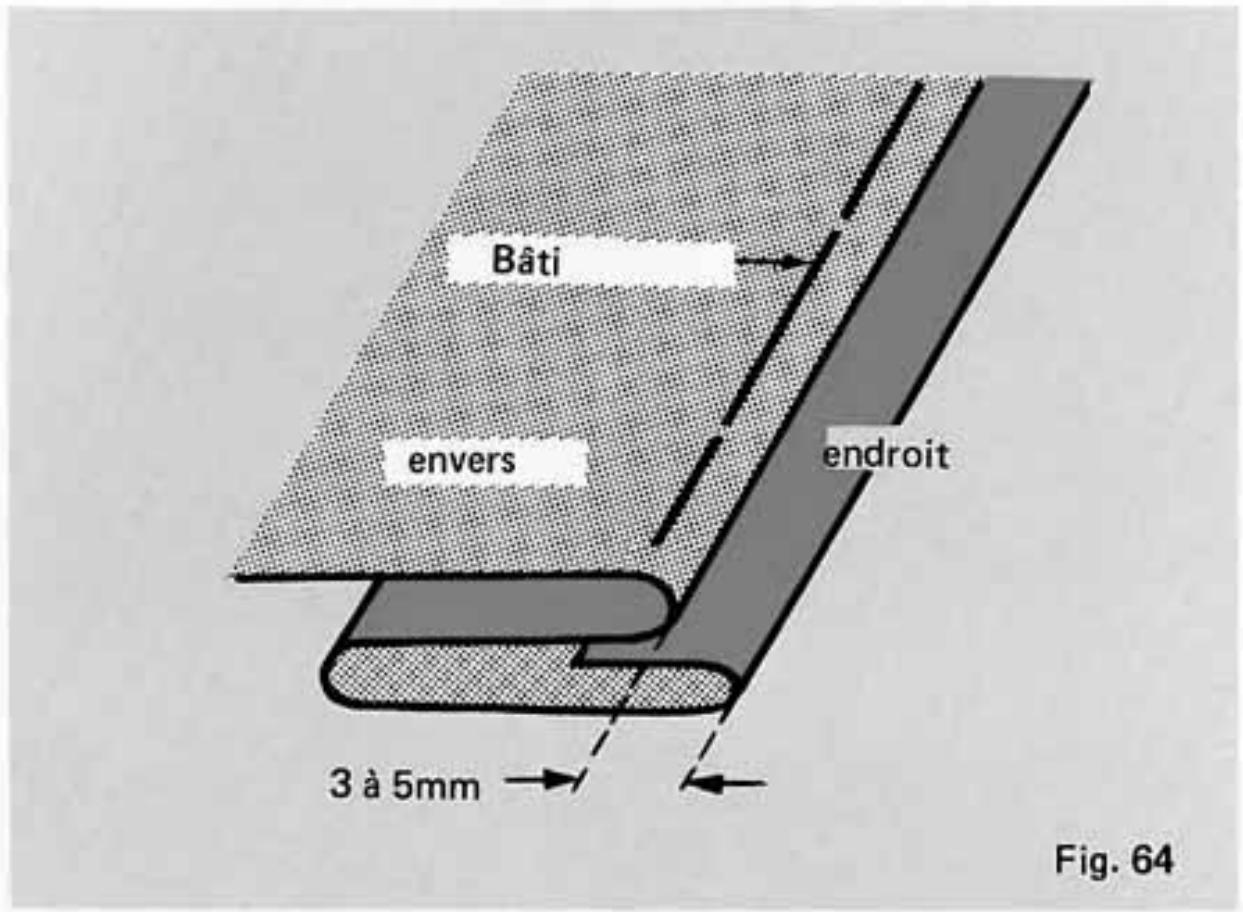

2. L'OURLET INVISIBLE.... 21

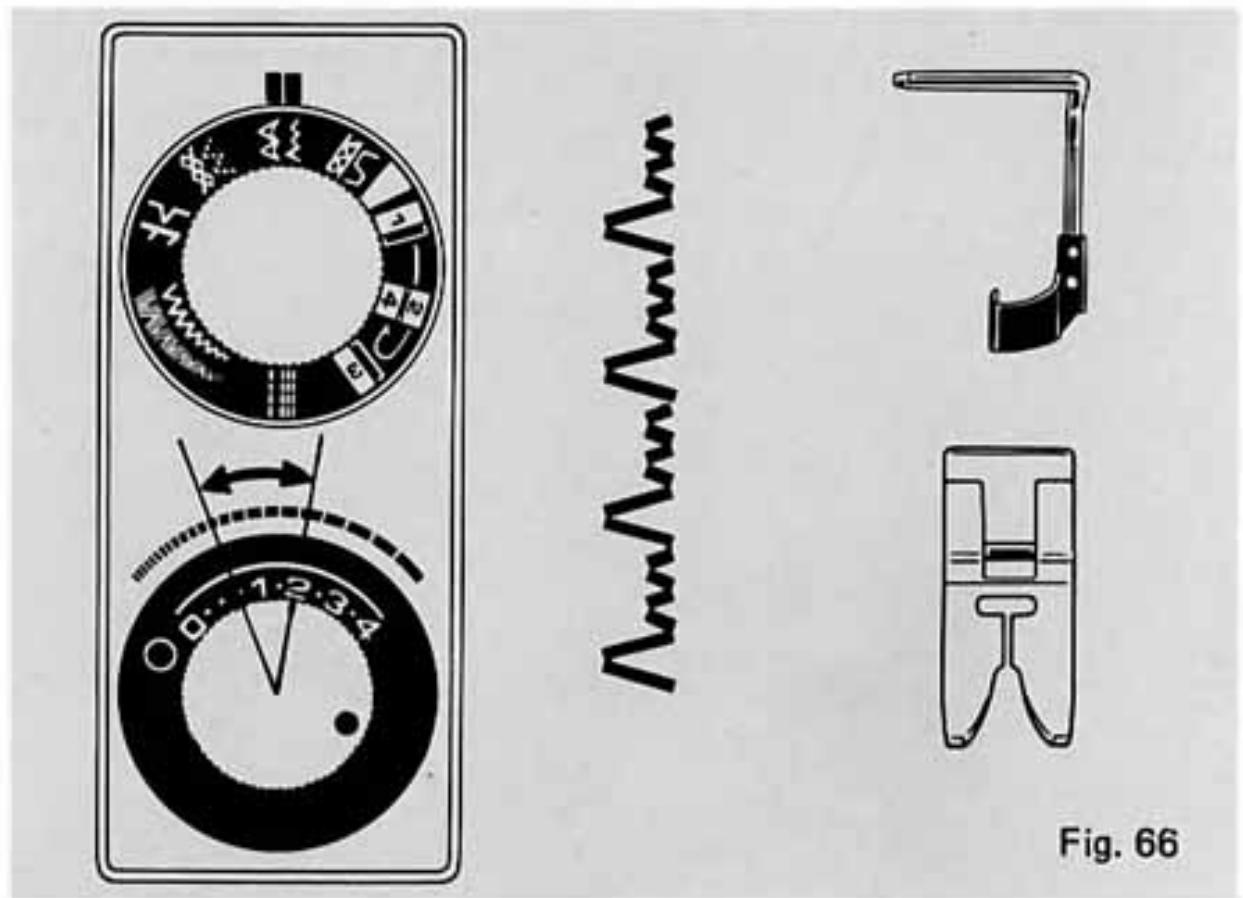

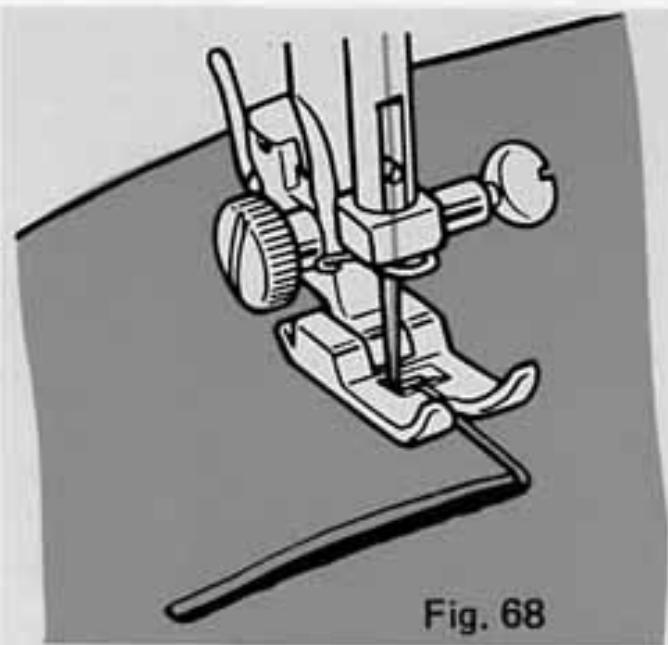

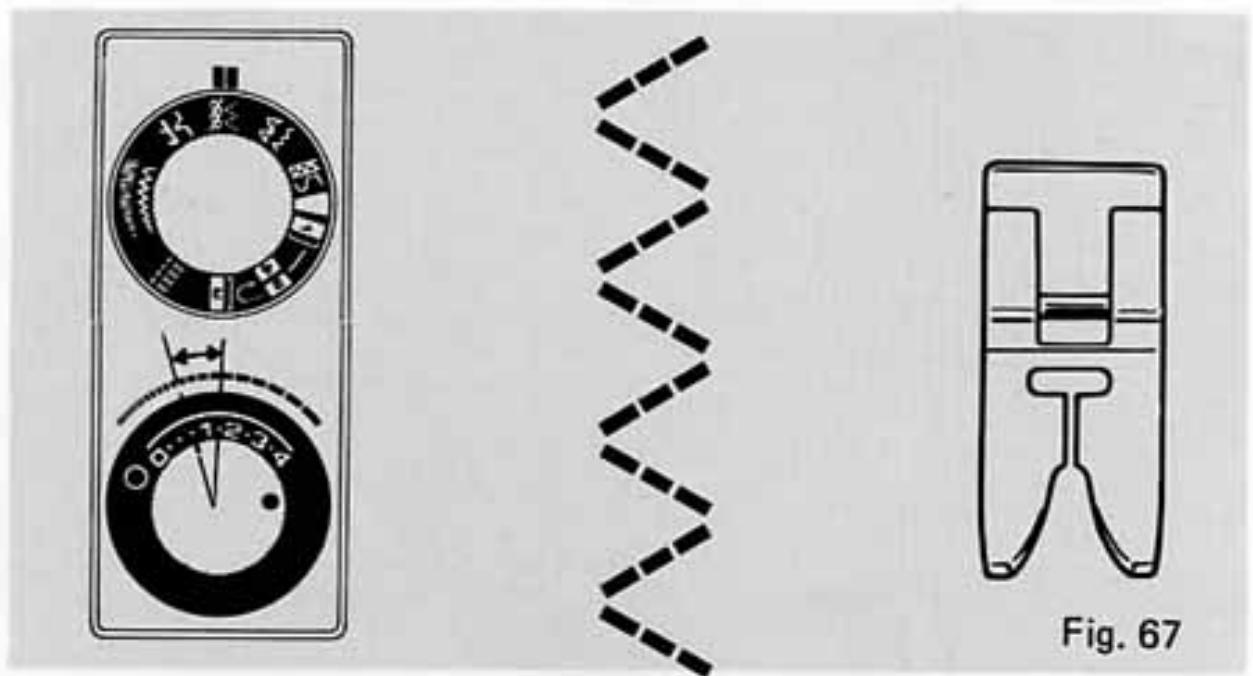

3. L'OURLET INVISIBLE ELASTIQUE.... 22

4. LE RACCOMMODAGE 23-25

A. Le raccommodage d'une déchirure 23
B. Le raccommodage par placards (application de pièces) 23
C. Le raccommodage d'un gros trou 24

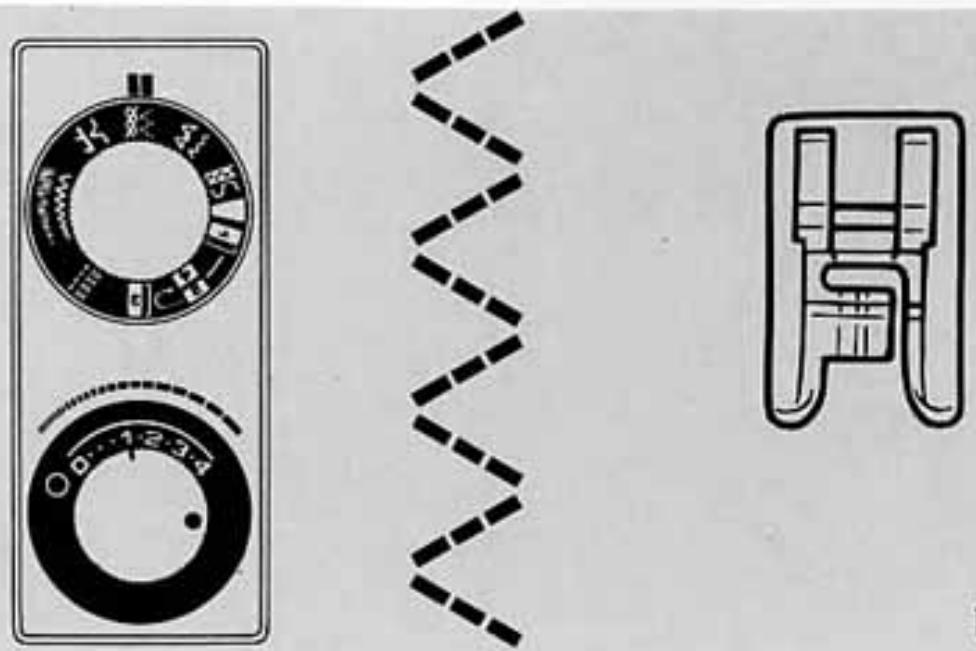

D. Le raccommodage d'un petit trou (accroc) 24
E. La reprise 25

1. LA COUTURE DES FERMETURES A GLISSIERES (TIRETTES).... 26

A. Comment coudre le bord droit de la fermeture à glissières ..... 26

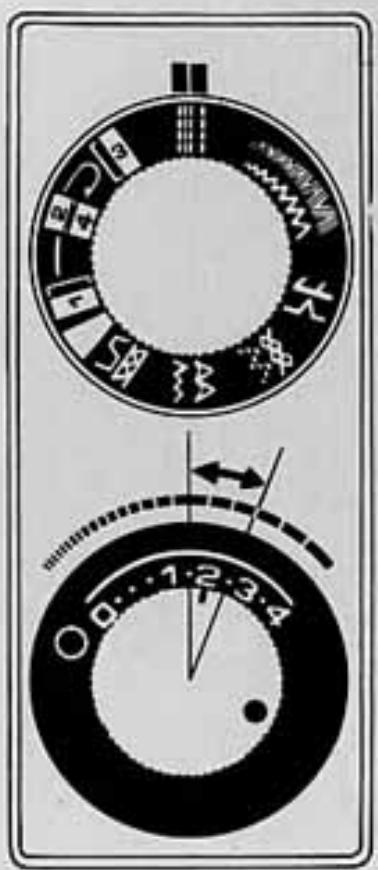

B. Comment coudre le bord gauche de la fermeture à glissières.... 26

1. LA COURTEPOINTE (PIQUAGE EN MATELASSAGE) 27

2. L'ADJONCTION DE PIECES 28

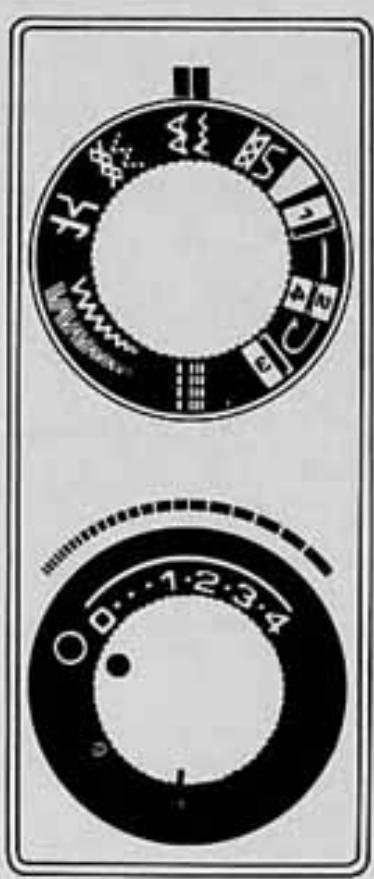

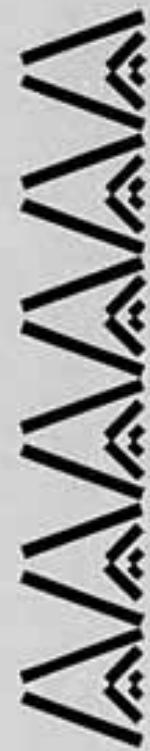

3. LE POINT SMOCK (FRONCES BRODEES) 28

4. FIXATION D'UN ELASTIQUE.... 29

5. COUTURE DE REVERS RABATTUS 29

6. COUTURE BORD A BORD 30

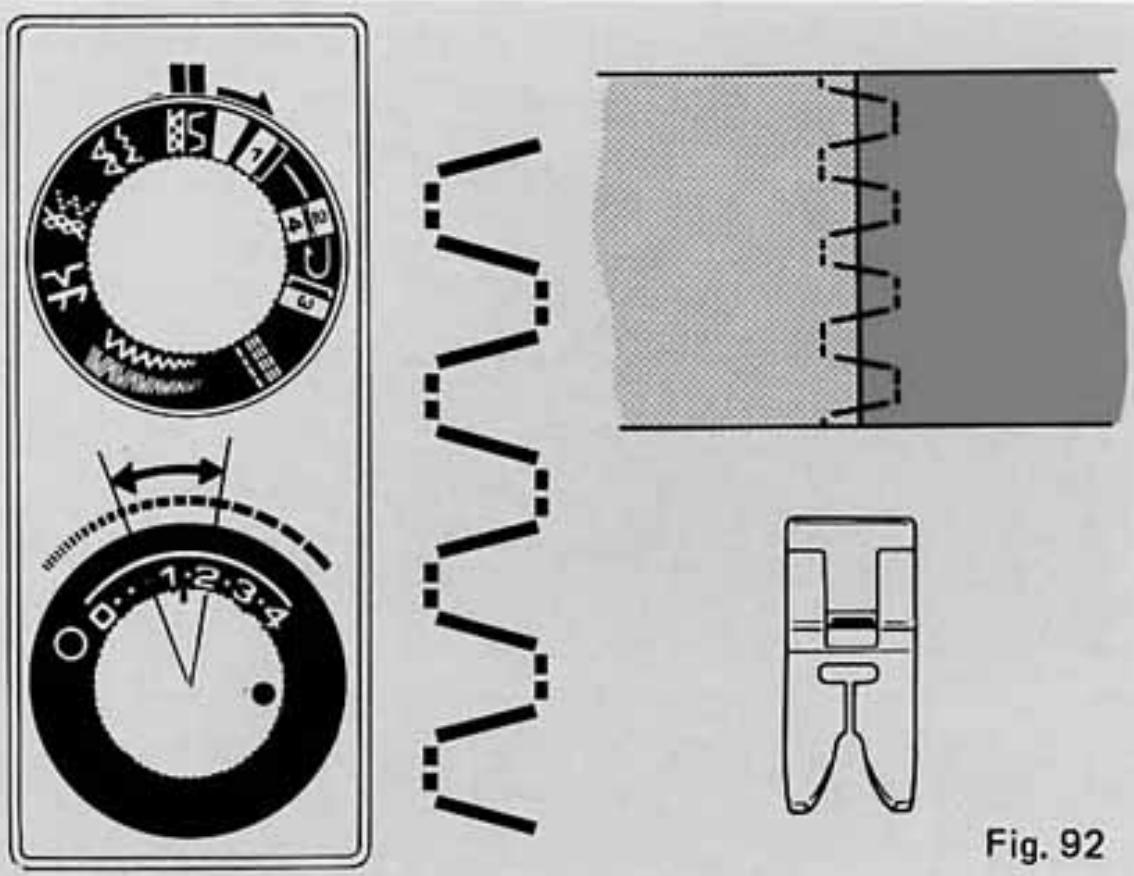

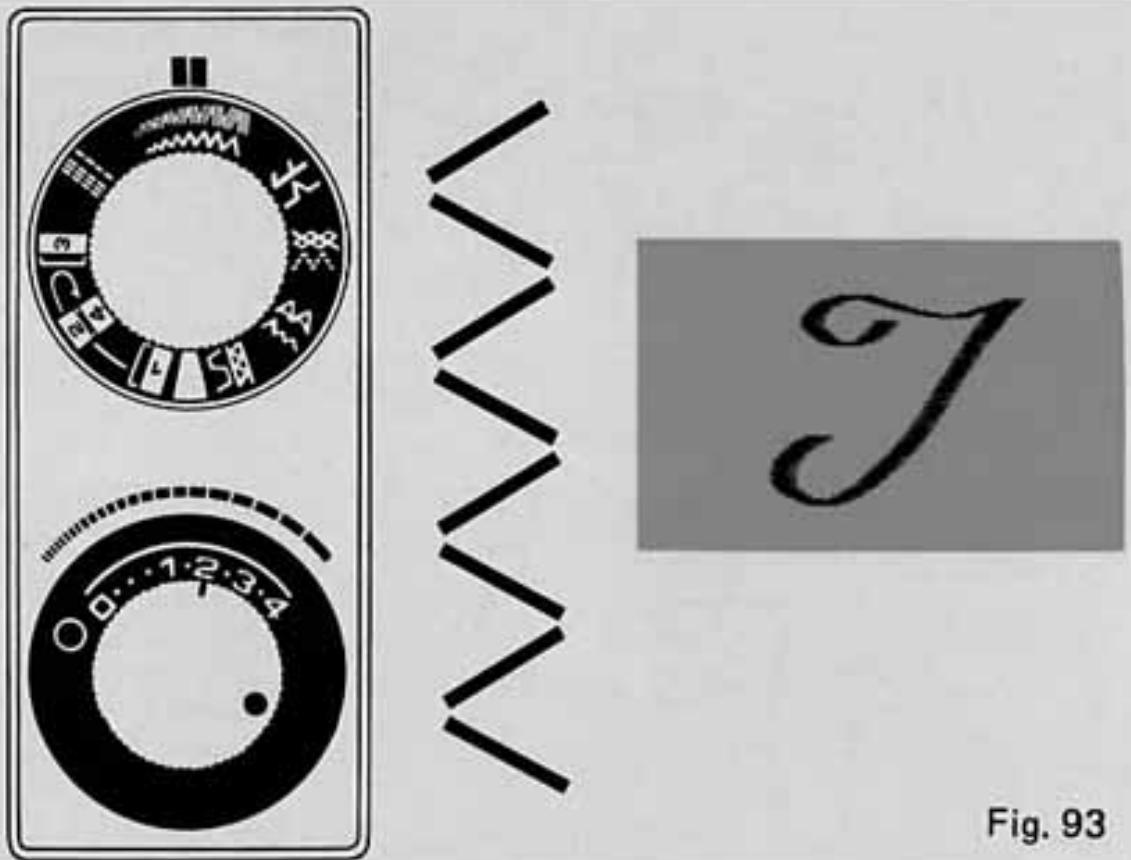

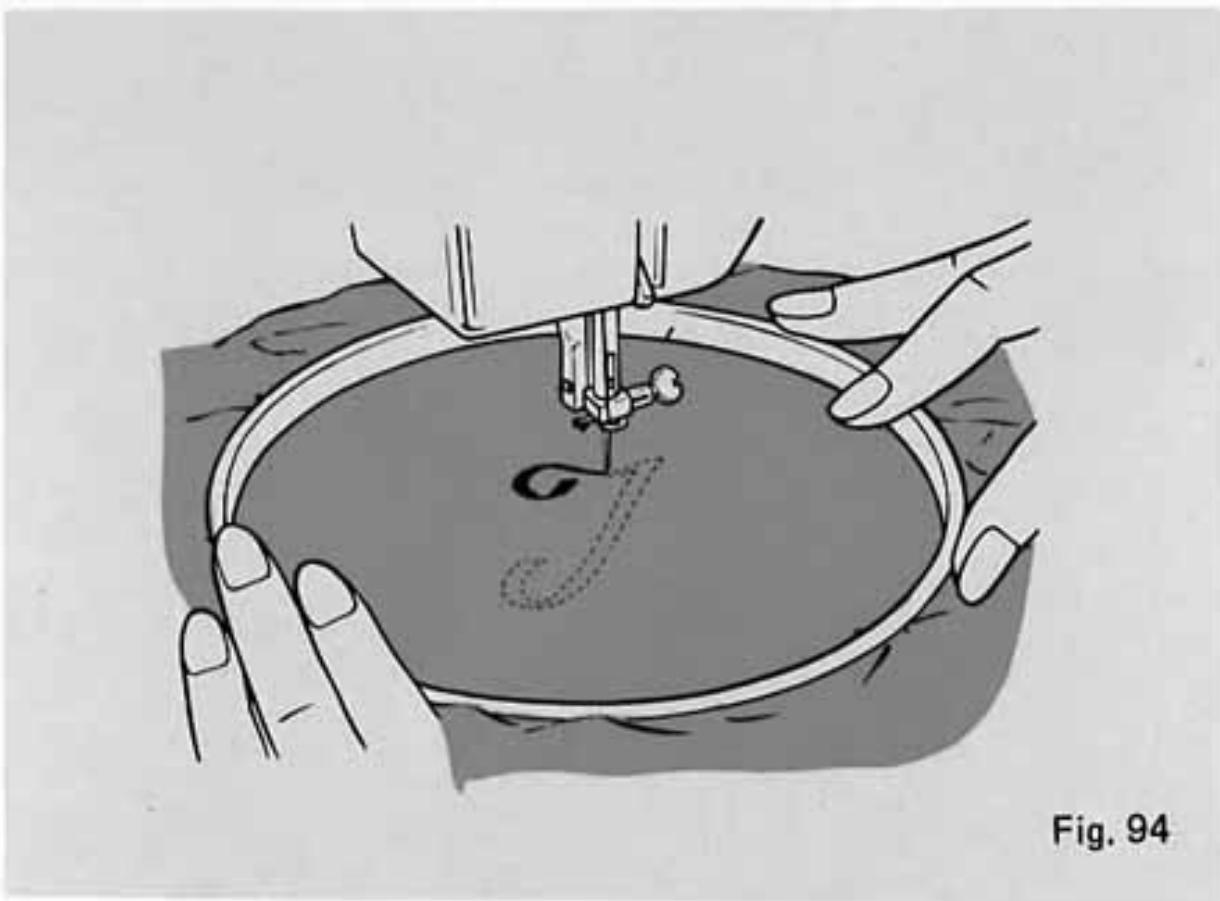

7. BRODERIES ET MONOGRAMMES (INITIALES).... 30

8. ENTRETIEN DE LA MACHINE 31-32

A. Nettoyage et dépoussiérage 31

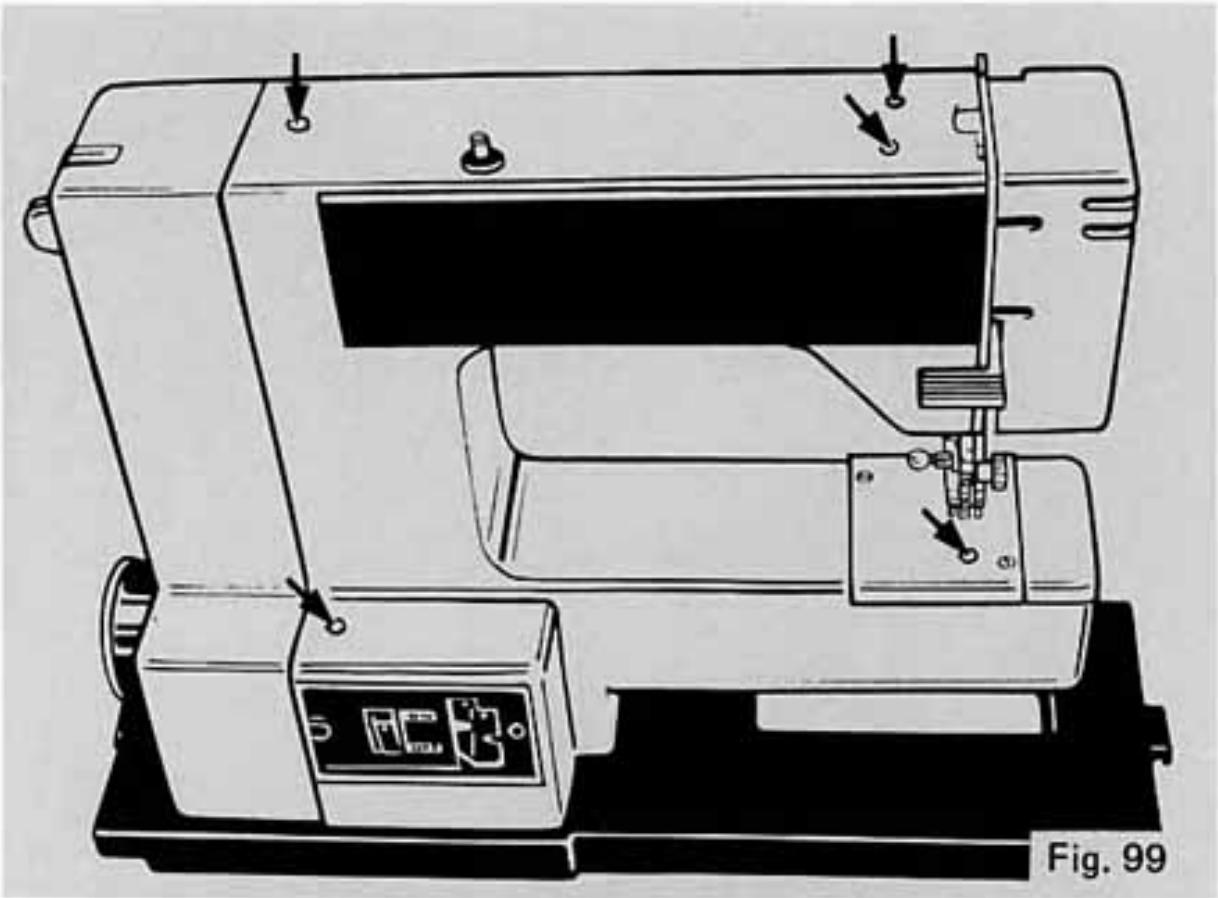

B. Lubrification.... 31

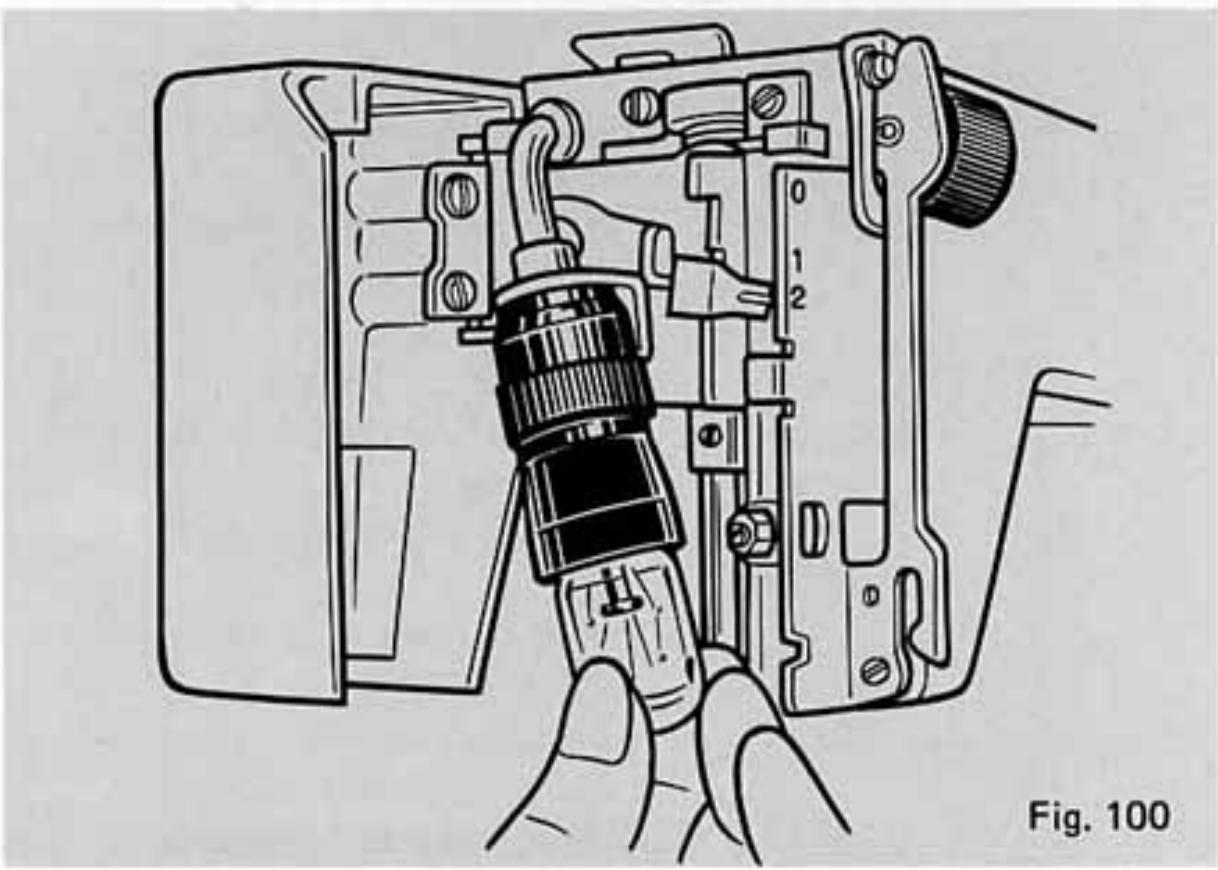

C. Changement de l'ampoule 32

1. INCIDENTS ET FAUSSES MANOEUVRES.... 33-34

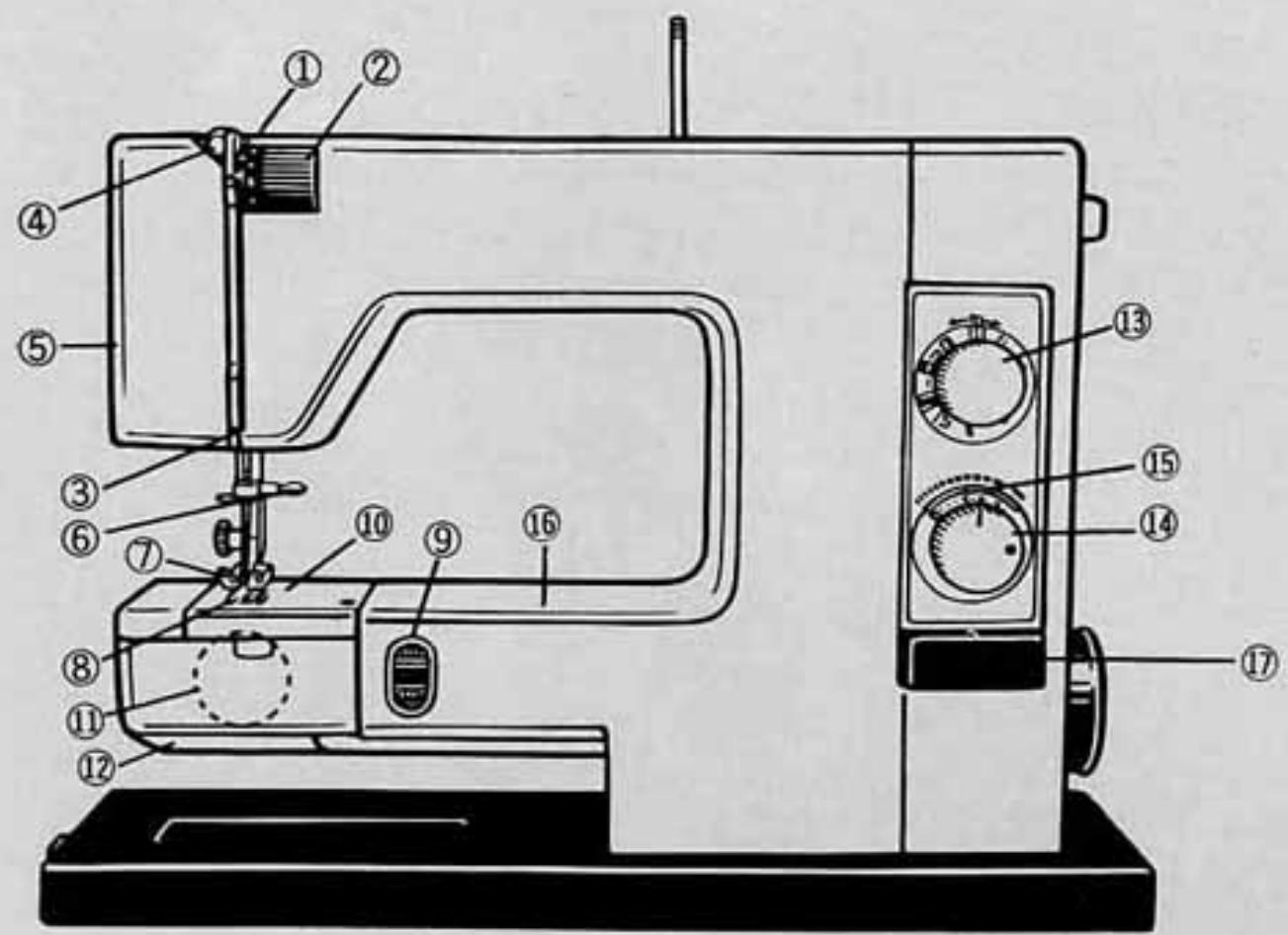

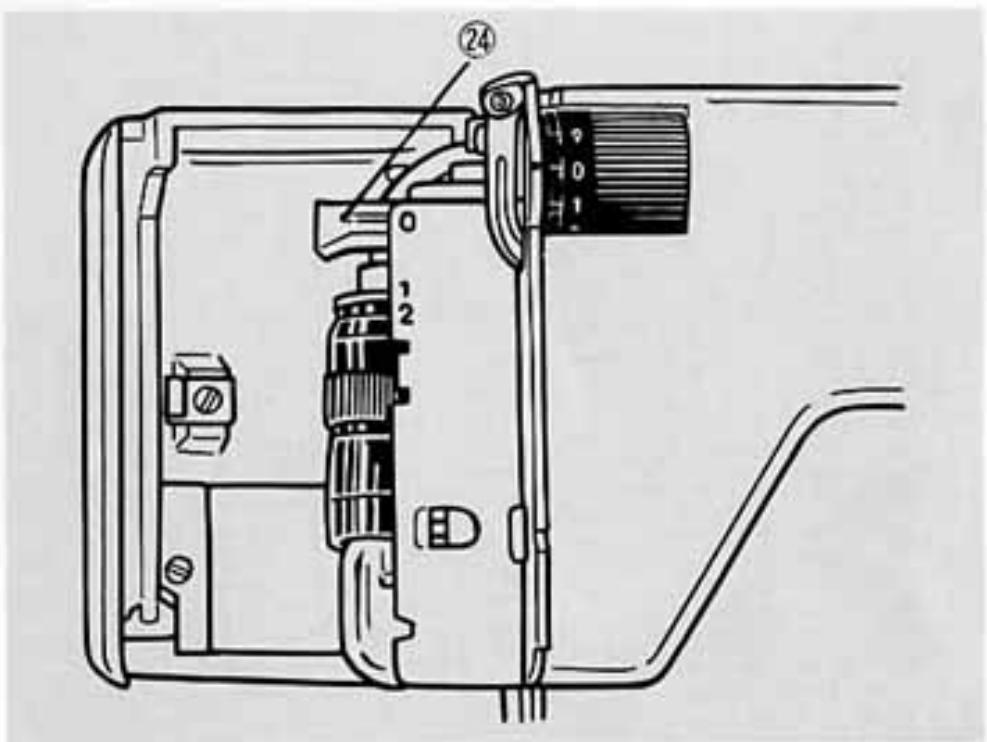

1. NOMENCLATURE DES PARTIES DE LA MACHINE

1. Guide-fil supérieur servant au passage du fil de la bobine.
2. Bouton de réglage de la tension du fil supérieur (selon l'épaisseur de l'étoffe et la qualité de fil utilisées: le chiffre le plus élevé indique la tension la plus forte).
3. Guide-fil (y faire passer le fil supérieur de droite à gauche).
4. Levier tendeur de fil (levier tire-fil spécialement conçu de façon fiable pour un enfilage des plus aisés; le fil s'y passe de droite à gauche).
5. Couvercle frontal mobile, pour pouvoir accéder facilement à l'am-poule et aux pièces à huiler ou à nettoyer.
6. Vis de fixation de l'aiguille (à dé-faire pour remplacer l'aiguille).
7. Pied-de-biche à fixation instantanée (pour pouvoir changer de pied-de-biche en un clin d'oeil, selon de type de couture envisagé).
8. Griffe d'entraînement (dont les dents font avancer le tissu).

9. Bouton d'abaissement de la griffe (pour annuler l'entraînement du tissu dans les travaux de reprise et de broderie, ainsi que pour d'autres travaux non automatiques).

10. Plaque-aiguille (servant à bien faire glisser le tissu pour faciliter la couture).

11. Navette (boîtier contenant la canette enroulée de fil; pour l'extraire, soulever le petit loquet).
12. Couvercle du crochet (à ouvrir pour dégager la boîte à canette, pour hui- ler le crochet rotatif, etc.).
13. Bouton de sélection des différents types de points de couture (point droit, zig-zag, boutonnières, ourlet invisible, ourlet invisible élastique, point double usage, ainsi que 6 autres points super-élastiques).
14. Bouton de réglage de la longueur du point (à régler pour obtenir une couture normale; prévu aussi pour les points super-élastiques).
15. Indicateur automatique de la longueur du point (une bande de couleur indique automatiquement la longueur de point correspondant au type de point choisi par le sélecteur).
16. Bras-libre (particulièrement utile pour les jambes des pantalons, les manches et les poignets).
17. Bouton de marche arrière (à enfon- cer pour inverser le sens de la cou- ture).

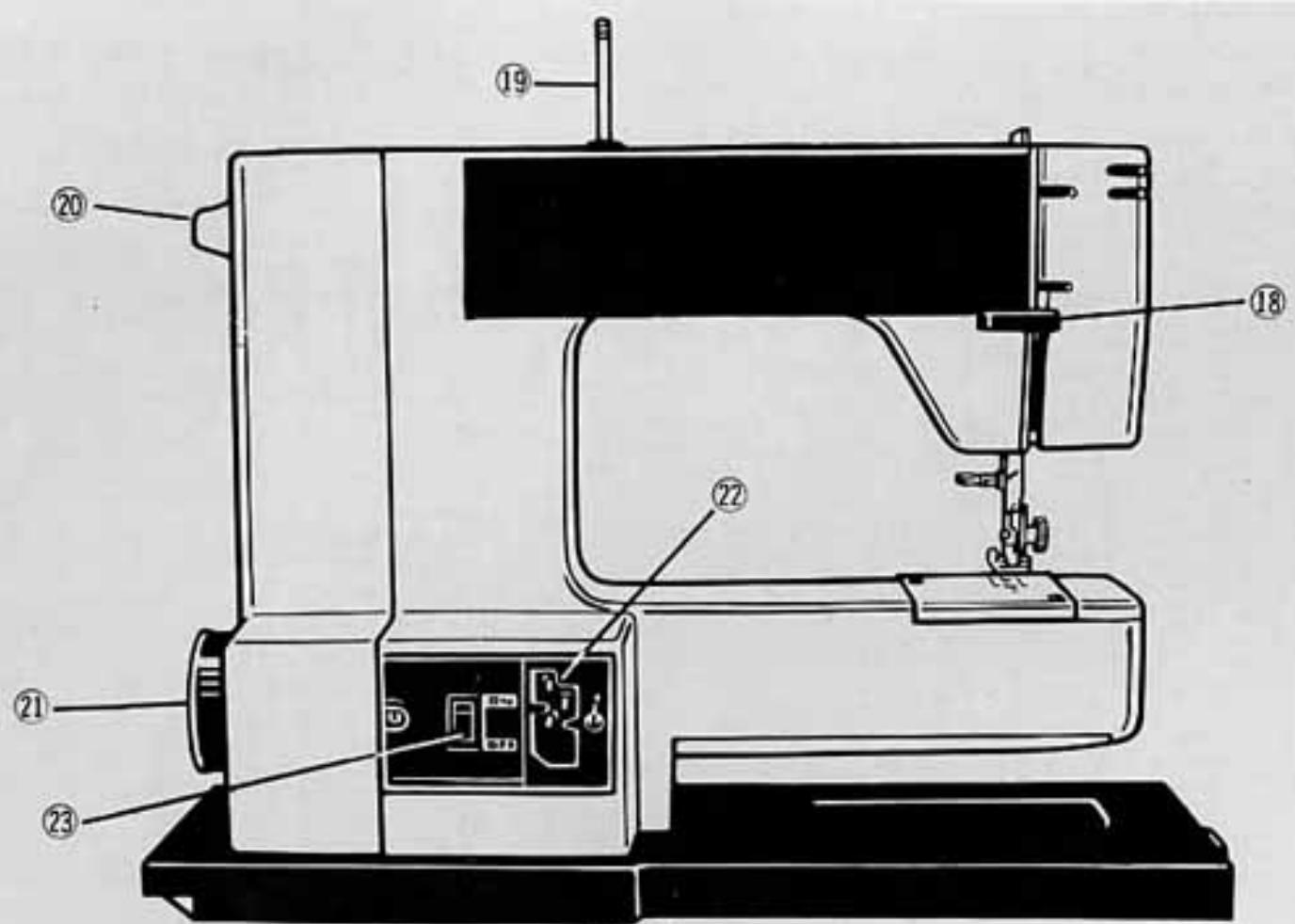

1. Levier pour abaisser et relever le pied-de-biche (mouvement en deux temps pour faciliter aussi le passage des tissus plus épais).
2. Axe porté-bobine (escamotable, on y dépose la bobine de fil, et on l'enfonce quand on range la machine).
3. Guide-fil pour l'enroulement de la canette (le fil doit y être passé pour pouvoir bobiner une canette).
4. Volant de la machine (qui débraye le mécanisme de couture; on se sert de ce volant pour amener à la main l'aiguille en position haute ou basse; attention: il faut toujours tourner le volant vers soi; le volant sert aussi à bobiner les canettes, qu'il suffit d'enfoncer en son centre).
5. Prise électrique de la pédale-rhéostat (cette prise est commune au cordon de la pédale et à celui d'arrivée du courant).
6. Interrupteur combinant la mise en route du moteur et de l'éclairage de la machine, simultanément.
7. Levier de contrôle de la pression sur le pied-de-biche (trois positions qui modifient la force de pression du pied de-biche sur l'étoffe).
8. Tablette-allonge et trousse d'acces soires (la tablette-allonge trans- forme instantanément la machine à bras-libre en machine convention- nelle à plateau; en outre, deux pe- tits compartiments sur ses côtés permettent de ranger les accessoires fournis avec la machine).

Des instructions illustrant le rangement des accessoires ainsi que la couture en soi sont imprimées à l'intérieur du couvercle rabattable de la tablette-allonge.

Les accessoires décrits ci-dessous sont fournis gratuitement avec la machine à coudre TOYOTA 4500. Chacun d'entre eux a son rangement propre dans les compartiments se trouvant au dos de la tablette-allonge (voir Fig. 3 ci-contre).

①* Trois canettes en plastique

② * Deux aiguilles numéro 11 (=N° 75) de type 705.

Deux aiguilles numéro 14 (=N° 90).

Une aiguille numéro 16 (=N° 100).

③ * Deux aiguilles à pointe ronde numéro 14 (=N° 90).

Pour les matieres extensibles comme les tricots ou le jersey, il convient d'utiliser l'aiguille a pointe ronde pour obtenir un meilleur résultat.

④ * Pied-de-biche tous usages (monté d'origine sur la machine)

⑤ * Pied-de-biche pour surjet.

⑥ * Pied-de-biche pour boutonnières.

⑦ * Pied-de-biche en plastique pour la couture des boutons.

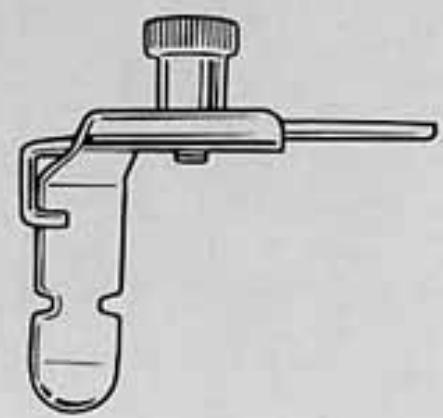

⑧ * Pied-de-biche pour la couture des fermetures à glissières (tirettes).

⑨ * Pied-de-biche en plastique pour les reprises.

⑩ * Guide à matelasser.

⑪ * Guide pour ourlet invisible.

⑫ * Couteau pour percer les boutonnières (découd-vite).

⑬* Ampoule de rechange (en plus de celle qui est fixée d'origine).

⑭ * Burette d'huile en plastique.

⑮ * Tournevis pour la plaque-ai-guille (tournevis tout à fait spécial pour enlever la plaque-aiguille).

⑯ * Un petit et un grand tournevis.

⑰ * Brosse pour dépoussiérer la machine.

⑱ * Rondelle de feutre pour l'axe porte-bobine.

3. PREPARATIFS AVANT DE COUDRE

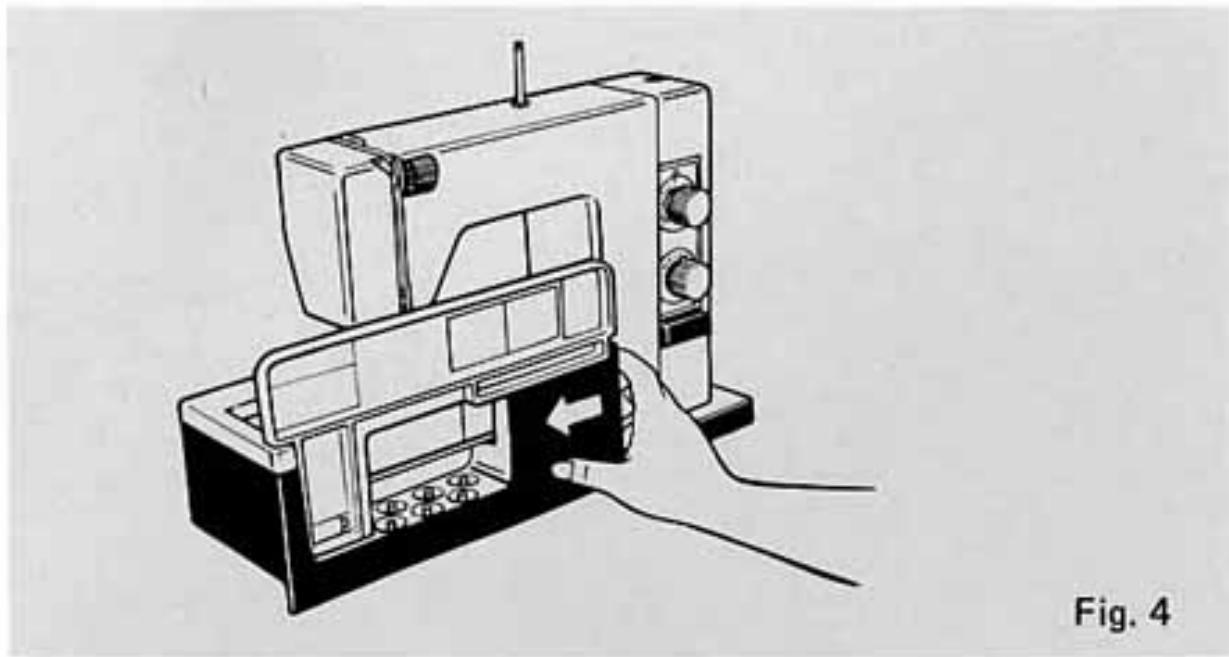

A. Déballage de la TOYOTA 4500.

Mettre la machine sur la table, lâcher les deux attaches latérales et retirer le coffret. Faire coulisser la tablette-allonge dans le sens indiqué par la flèche (voir Fig. 4) jusqu'à sentir une certaine résistance.

Pour la transformer en machine à plateau : baisser simplement le couvercle basculant de l'ensemble tablette-allonge/trousse d'accessoires (voir Fig. 5).

Pour la transformer en machine à bras-libre : retirer complètement la tablette-allonge en la soulevant légèrement puis en la faisant coulisser dans le sens de la flèche (voir Fig. 6).

Le bras-libre est très pratique pour les coutures aux jambes des pantalons, aux poignets et aux manches, car il permet d'enfiler complètement ceux-ci le long du bras-libre.

B. Branchement de la pédale-rhéostat et du cordon électrique.

Avant de branche la TOYOTA 4500, bien s'assurer que le voltage de la prise corresponde effectivement à celui indiqué sur la petite plaquette au dos de la machine.

(1)Ensuite, sortir de la pochette noire la pédale-rhéostat et son cordon (qui lui est solidaire), et enfoncer la fiche dans la prise au dos de la machine (voir Fig. 8).
(2) Puis, brancher l'autre estrémité du cordon électrique dans la prise de courant de la chambre.
(3)Enfin, basculer l'interrupteur de la machine, ce qui allumera simultanément l'éclairage et le moteur de la machine.

Bien veiller à ce que le volant de la machine ne frotte jamais sur le cordon électrique : pour éviter cela, faire passer le fil électrique sous le rebord au coin de la base de la machine (voir Fig. 9).

* Pour ranger la pédale-rhéostat, lover le câble électrique et le ranger dans la pochette noire (voir Fig. 10). Puis, placer celle-ci sur le bras-libre (se référer à l'illustration du couvercle de la tablette-allonge).

C. Tableau de correspondance entre le tissu, le fil et l'aiguille a utiliser

Au fil des années, nous nous sommes rendu compte que la plupart des soi-disant problèmes de réglage de la tension proviennent finalement tout simplement d'une mauvaise adaptation du fil par rapport à l'aiguille utilisée.

Aussi vous prions-nous instamment de bien vouloir lire le tableau ci-dessous, qui renseigne les correspondances et les tolérances exactes des différents fils et aiguilles selon les tissus utilisés.

De toutes façons, un fil épais dans une aiguille fine ne peut avoir pour résultat qu'une tension déséquilibrée, des points qui sautent, le fil qui s'effiloche ou encore des fronces involontaires dans les coutures.

D'origine, la machine TOYOTA 4500 est équipée d'une aiguille N°14 (=N° 90) de type 705. Cependant, il y a des aiguilles de rechange d'autres dimensions dans la trousse d'accessoires.

TABLEAU DE CORRESPONDANCE ENTRE LES TISSUS, LES FILS ET LES AIGUILLES
(Ne jamais utiliser d'aiguilles d'un autre type que le 705).

TISSU	QUALITE DE FIL	TYPE D'AIGUILLE (taille anglaise et américaine)	TYPE D'AIGUILLE (taille européenne)
DELICAT : tulle, chiffon, broderie fine, soie, organdi.	fin mercerisé fin coton synthétique	9	65
TRES LEGER : batiste, organdi, jersey, voile, taffetas, soie, crêpe, chiffon, velours, pelli-cule plastique.	mercerisé 50 soie de coton “A” synthétique	11	75
MOYEN : guinguan, percale, poque, lin, chintz, faille, satin, corduroy fin, velours, étoffes, tissus élastiques, tricots.	mercerisé 50 coton 60 coton soie “A” synthétique	14	90
EPAIS : gabardine, tweed, voile, canevas, étoffes pour habits, draps, uniformes.	coton mercerisé, pour grosses coutu-res de 40 à 60, synthétique	16	100

Pour les matières extensibles comme les tricots ou le jersey, il convient d'utiliser une aiguille à pointe ronde (N° 14, soit en Europe N° 90) pour obtenir un meilleur résultat.

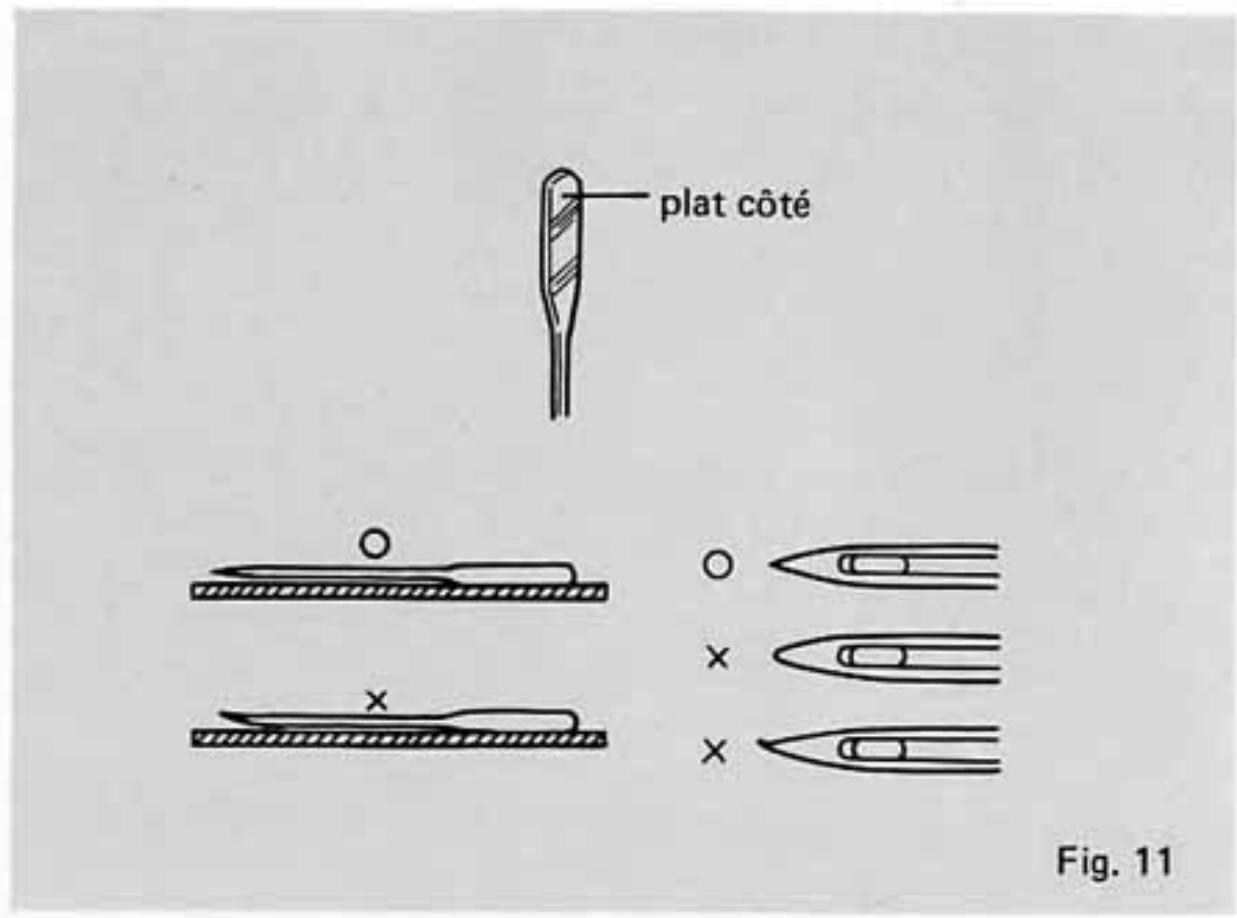

plat côté Fig. 11

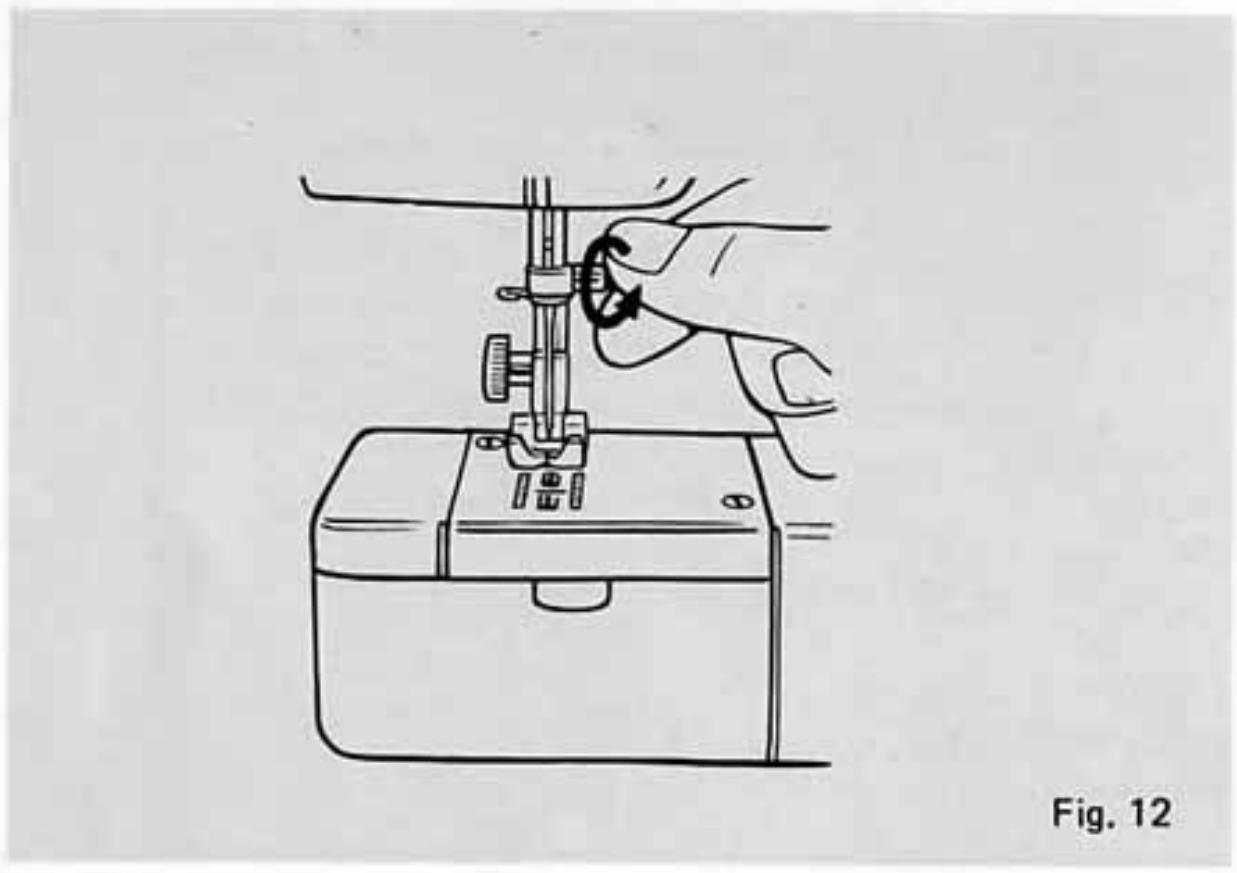

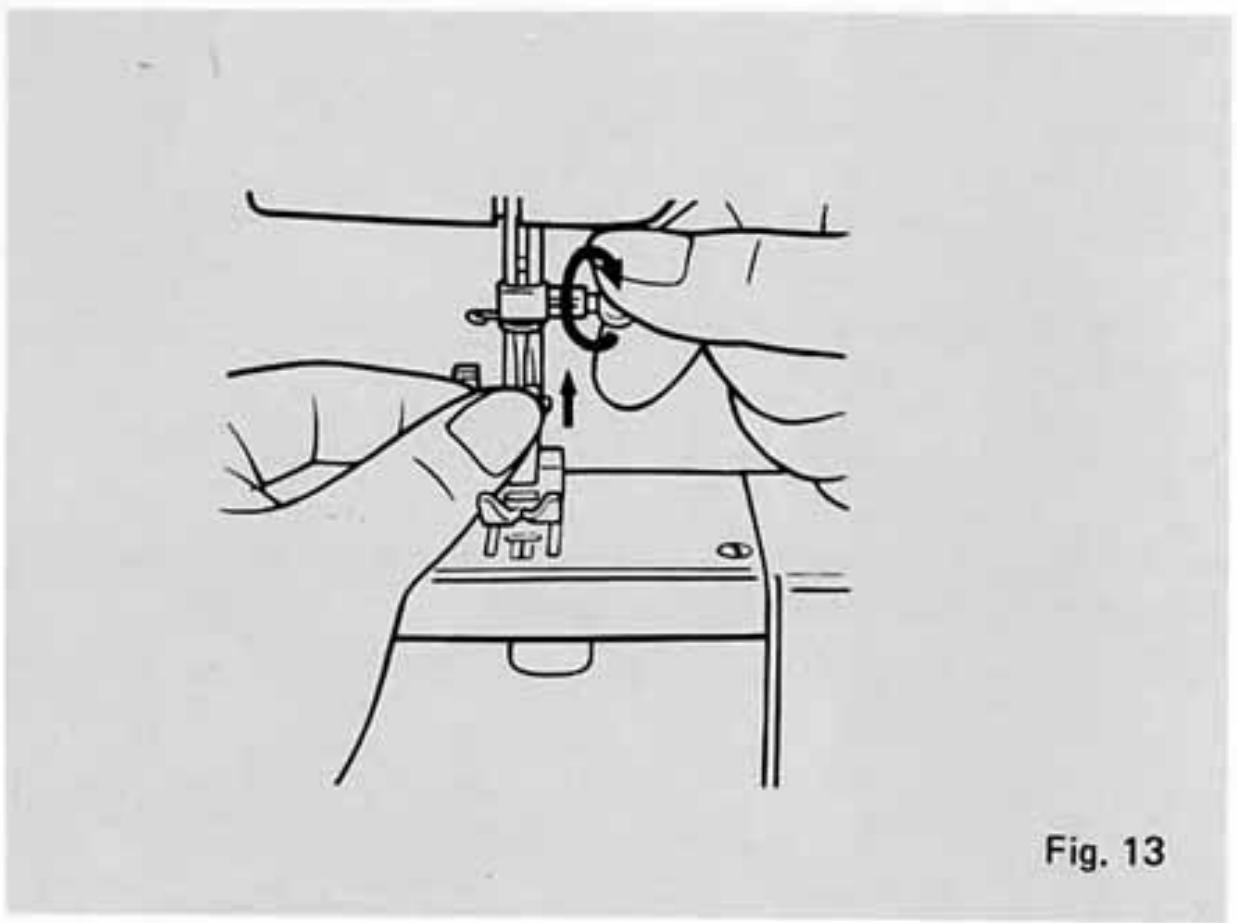

D. Remplacement de l'aiguille.

Si on désire changer de type d'aiguille, ou que celle de la machine est courbée, tordue, émoussée; ou bien cassée, il faut procéder comme suit (voit Fig. 11):

(1) Tout d'abord, amener l'aiguille à sa position la plus haute (en tournant le volant de la machine à la main vers soi), puis desserrer la vis de fixation de l'aiguille (voir Fig. 12).

(2)Enlever l'aiguille à remplacer.

(3)Ensuite, introduire la nouvelle aiguille en s'assurant toutefois que le côté plat de celle-ci soit vers l'arrière de la machine, et la monter le plus haut possible dans son logement.

(4)Enfin, resserrer la vis de fixation (voir Fig. 13).

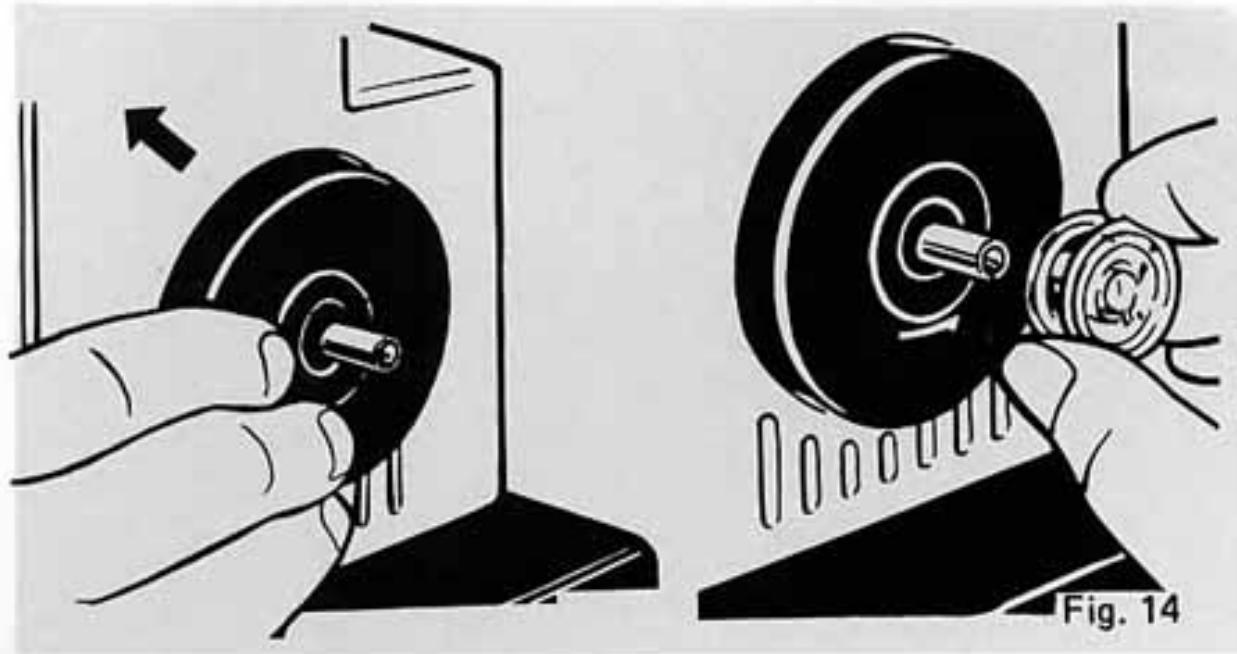

E. Comment bobiner une canette.

(1) Pousser tout d'abord sur le volant de la machine dans le sens indiqué par la flèche (voir Fig. 14).

A ce moment, le mécanisme est débrayé et l'aiguille de la machine ne bouge plus au gré de la rotation du volant.

Prendre alors une canette dans la trousse d'accessoires et la placer sur l'axe au centre du volant.

(2) Faire apparaître l'axe portebobine escamotable sur le capot supérieur de la machine et y placer une bobine de fil. Prendre l'extrémité du fil de cette bobine et le faire passer par le guide-fil du coin supérieur de la machine, puis le tirer jusqu'à la canette. L'y bobiner de plusieurs tours, dans le sens contraire des aiguilles d'une montre. (voir Fig. 15-1-2).

Quand on fait passer le fil dans la rainure Ⓑ du guide-fil, il faut s'assurer que le fil soit suffisamment bien introduit jusqu'au ressort © du guide : pour ce faire, tenir le fil du bout du doigt et tirer l'extrémité du fil vers le bas (voir Fig. 15–3).

Appuyer ensuite sur la pédale, et la canette se bobinera toute seule. Vérifier cependant que le fil à coudre s'y enroule uniformément, et qu'il ne s'y enroule pas trop de fil. Arrêter la pression sur la pédale lorsque le fil qui s'enroule atteint le repère extérieur de la canette (marque circulaire) (voir Fig. 15 – 4).

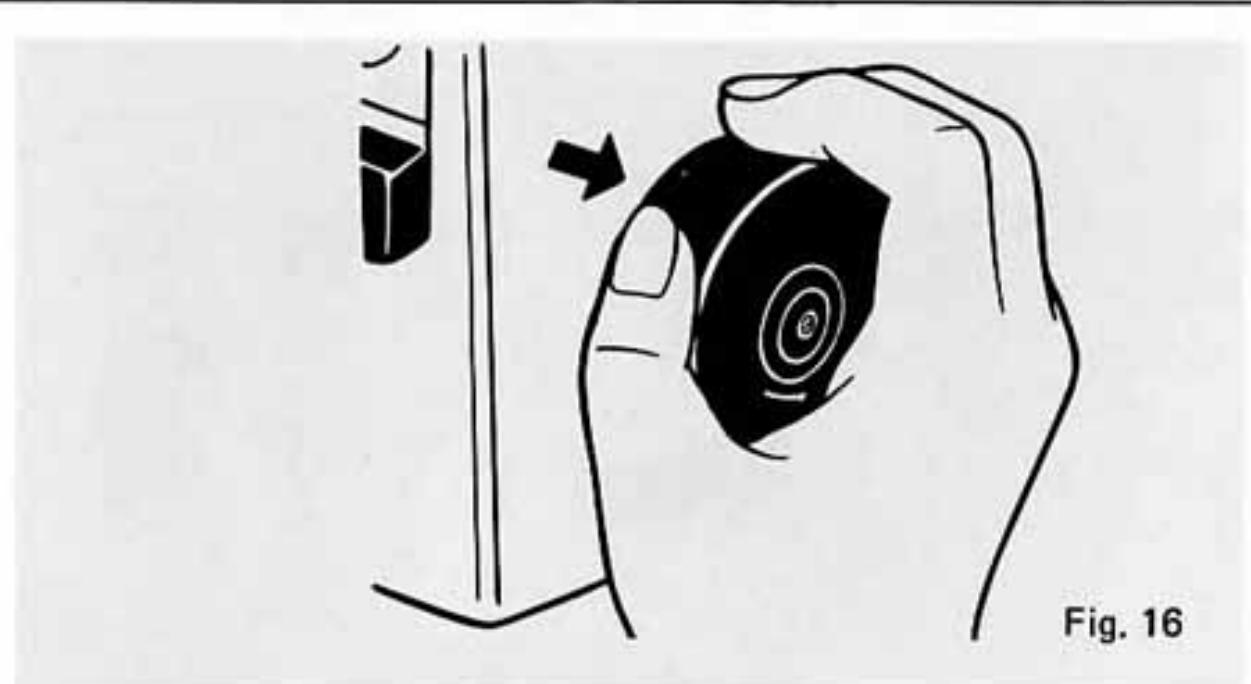

LORSQUE LA CANETTE EST PLEINE, RETIRER LE VOLANT DE LA MACHINE VERS L'EX- TERIEUR. (voir Fig. 16).

(1) BON repère extérieur (marque circulaire) MAUVAIS (trop de fil) (4)

Fig. 15

F. Comment dégager la boîte à canette.

(1)Amener l'aiguille à sa position la plus haute en tournant le volant de la machine à la main vers soi.

(2)Ouvrir le couvercle du crochet en l'abaissant, et retirer la boîte à canette pour ce faire, soulever le loquet Ⓐ en le tenant entre le pouce et l'index (voir Fig. 17).

(3)Dégager la canette préalablement bobinée à l'usine.

G. Enfilage et parcours du fil inférieur.

(1) Prendre la nouvelle canette une fois bobinée et l'introduire dans la boîte à canette, comme illustré par la Fig. 18.

(2)En faire sortir le bout du fil par la fente Ⓑ et puis le passer en dessous de la lamelle-ressort ©; finalement, le passer dans le guide-fil en spirale Ⓓ, comme le montrent les Fig. 18 et 19.

(3)Tirer légèrement sur le fil pour en faire sortir de la canette à peu près 10 centimètres.

H. Mise en place de la boîte à canette.

(1)S'assurer tout d'abord que l'ai-guille soit bien au-dessus de la surface de la plaque-aiguille.

(2)Introduire alors la boîte à canette dans le crochet rotatif jusqu'à ce que se produise un petit declic, en tenant le loquet de la boîte à canette entre le pouce et l'index (voir Fig. 20).

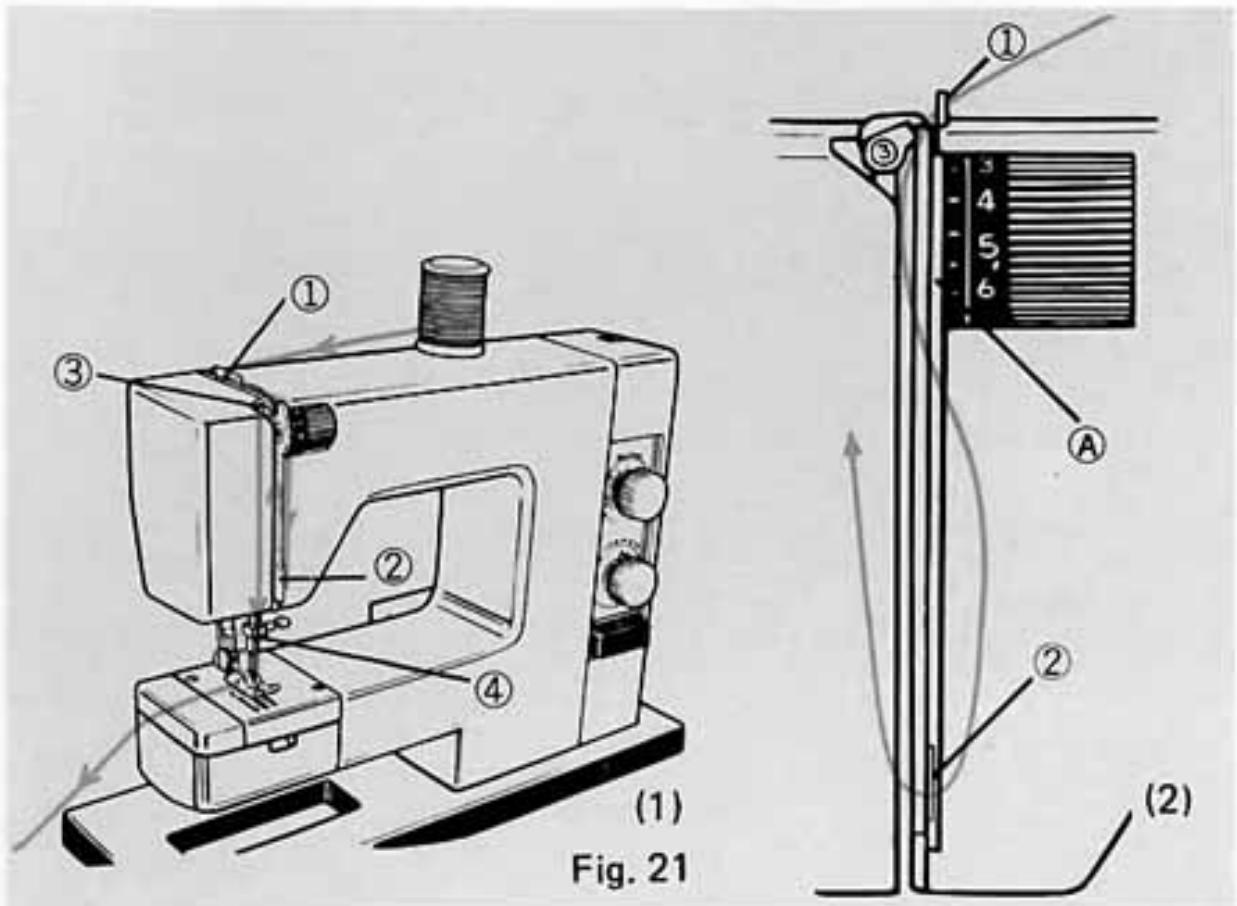

I. Enfilage et parcours du fil supérieur.

Voir l'illustration décrite sur le dos du couvercle de la tablette-allonge.

Relever tout d'abord le pied-de-biche (en remontant le levier ad hoc au dos de la machine), puis amener le levier tire-fil à sa position la plus haute (en tournant le volant de la machine à la main vers soi).

Faire passer le fil par les guide-fils ①, puis ②, puis ③ (illustrés dans la partie concernant l'enfilage), puis ④ (voir Fig. 21–1).

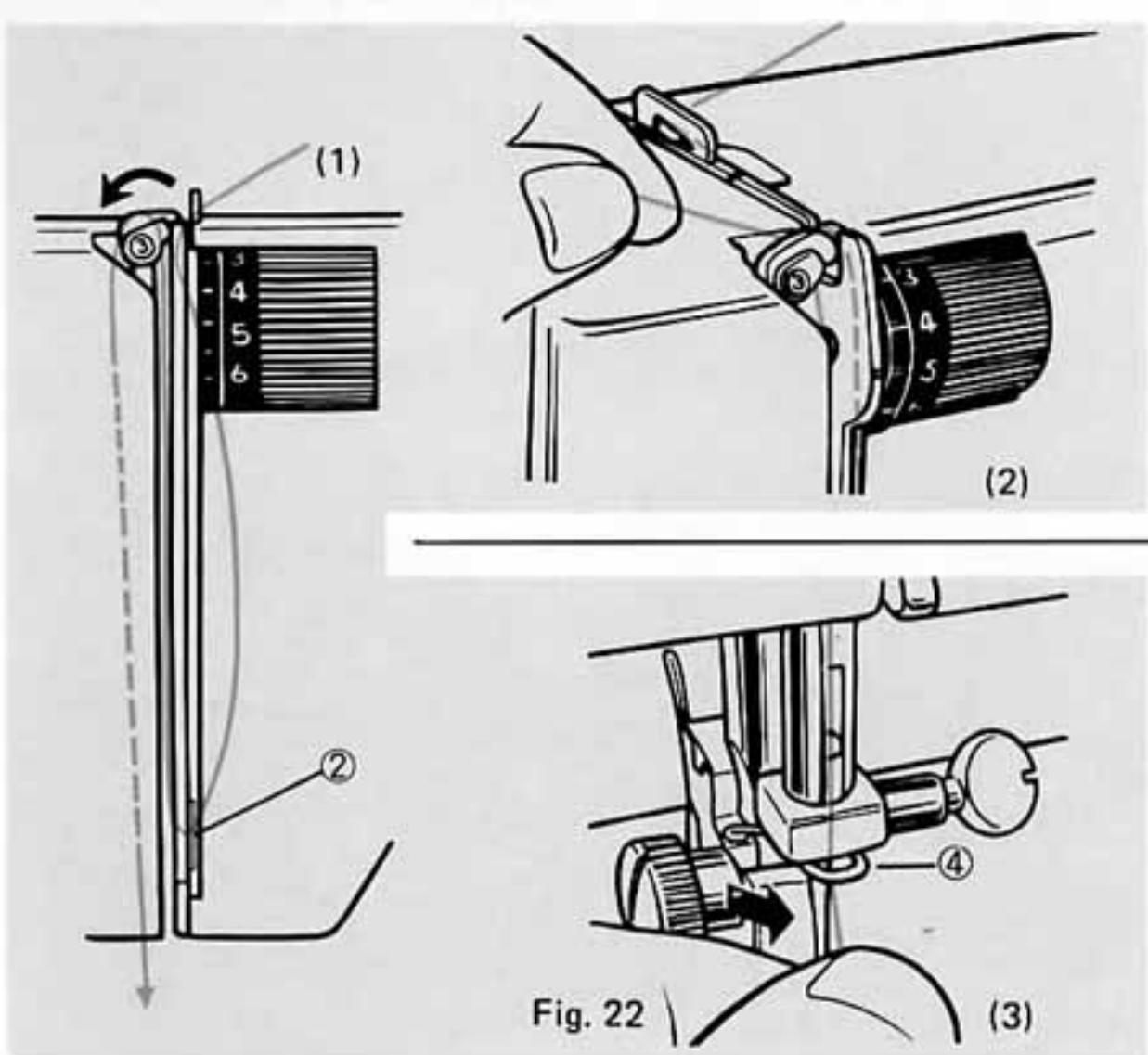

(1)Tirer le fil depuis la bobine placée sur l'axe, et l'accrocher dans le guide-fil①.
(2)Tirer le fil vers l'avant entre les deux disques de tension Ⓐ, puis dans le guide-fil ② dans lequel le fil doit pénétrer de droite à gauche (voir Fig. 21–2).
(3)L'enfiler dans le levier tire-fil ③, en l'y amenant de droite à gauche (voir Fig. 22-1-2).
(4)Passer le fil dans le guide-fil ④ à l'avant, de gauche à droite (voir Fig. 22–3).

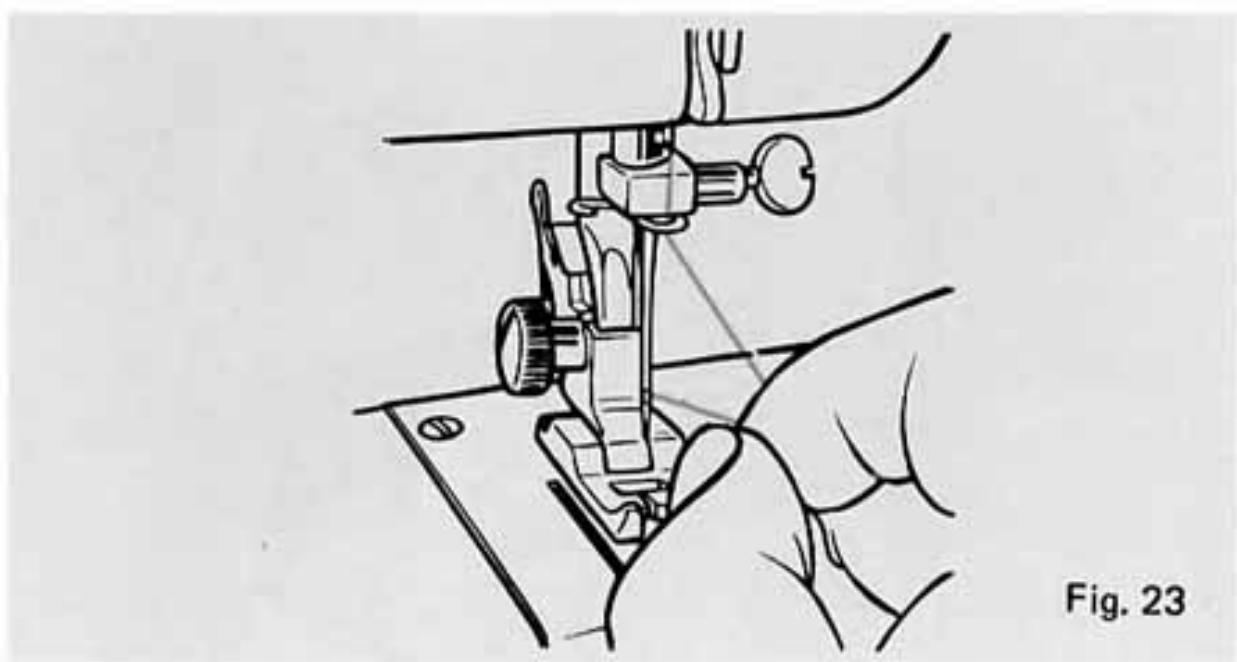

(5)Passer le fil dans le chas de l'aiguille, de l'avant vers l'arrière, et en faire sortir une quinzaine de centimètres environ. (voir Fig. 23).

(1) Fig. 21 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ (2)

(1) (2) (3) Fig. 22

J. Comment faire apparaître le fil inférieur.

En tenant légèrement l'extrémité du fil supérieur en main, faire tourner lentement le volant de la machine vers soi, jusqu'à ce que le fil de la canette apparaisse à la surface de la plaque-aiguille.

NE JAMAIS TIRER FORTEMENT SUR LE FIL SUPERIEUR, CAR L'AIGUILLE RISQUERAIT DE SE COURBER, VOIRE DE SE CASSER.

Tirer les extrémités des deux fils d'une quinzaine de centimètres environ et les placer à gauche ou à droite du pied-de-biche, comme le montre la Fig. 24.

4. COUTURE D'ESSAI.

Plutôt que de commencer directement un travail de couture, il est fortement conseillé de faire tout d'abord un petit essai sur un morceau du même tissu que celui de l'ouvrage envisagé, afin de s'assurer que la tension des fils est convenablement réglée. (voir page 12).

Commencer par un point droit (voir page 16).

Pour obtenir un meilleur résultat, il convient de commencer à coudre lentement au début, puis d'augmenter progressivement la vitesse.

IL SUFFIT DE GUIDER LE TISSU A LA MAIN, PUISQU'IL EST ENTRAINE AUTOMATIQUEMENT PAR LA GRIFFE D'AVANCEMENT. IL FAUT ABSOLUMENT EVITER DE FORCER LE TISSU OU DE TIRER DESSUS TROP FORT.

Comment dégager le tissu cousu.

Une fois la couture terminée, amener l'aiguille à sa position la plus haute en tournant doucement le volant de la machine à la main vers soi, puis, relever le pied-de-biche, et enfin, degager le tissu en le tirant vers la gauche de la machine. (voir Fig. 26).

Couteau coupe-fil.

Un petit tranchet Ⓐ est monté d'origine sur la barre presse-étoffe (au dos de celle-ci) : il est très pratique pour pouvoir couper les deux fils en même temps, quand l'ouvrage est terminé. (voir Fig. 27).

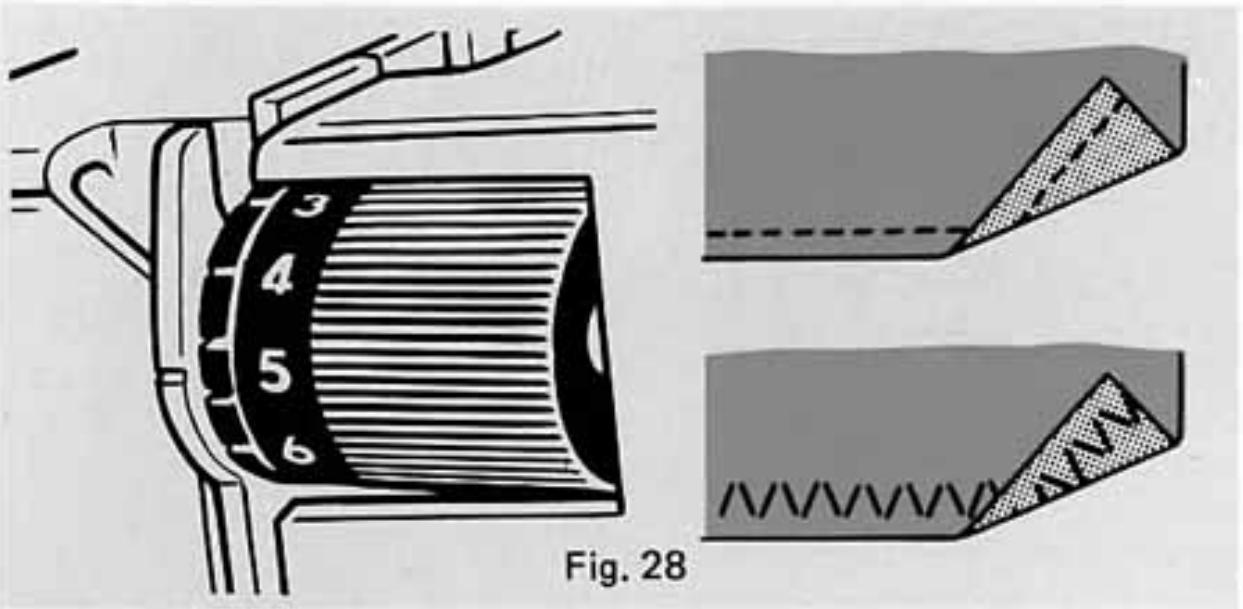

5. COMMENT REGLER LA TENSION DES FILS SUPERIEUR ET INFERIEUR

Un équilibre parfait entre la tension du fil supérieur et de celui de la canette est primordial pour obtenir des points de couture nets et réguliers.

Tension idéale.

La tension des fils supérieur et inférieur doit être égale et assez forte pour que les deux fils s'entrecroisent exactement au centre de l'épaisseur de l'ouvrage (voir Fig. 28), La machine qui est devant vous a été vérifiée et réglée pour le fil qui y est monté, soit un fil normal et pour un tissu moyen (cette tension dans ces cas-là sera toujours entre 3 et 6). Il peut toutefois être nécessaire de régler quelque peu la tension du fil si on utilise un fil d'une épaisseur différente, ou qu'on travaille sur une étoffe particulière.

Tension du fil supérieur trop forte.

Si le fil supérieur se trouve à plat sur le tissu et que le fil inférieur est lâche, il convient de diminuer la tension en tournant le régulateur de tension dans la direction de la flèche (voir Fig. 29).

Tension du fil supérieur trop faible.

Si le fil de la canette se trouve à plat sous le tissu et que le fil supérieur est lâche, il convient d'augmenter la tension en tournant le régulateur de tension dans la direction de la flèche (voir Fig. 30).

NE JAMAIS ESSAYER DE FOR- CER LE REGULATEUR DE TEN- SION AU-DESSUS DE 9 OU EN DESSOUS DE 0.

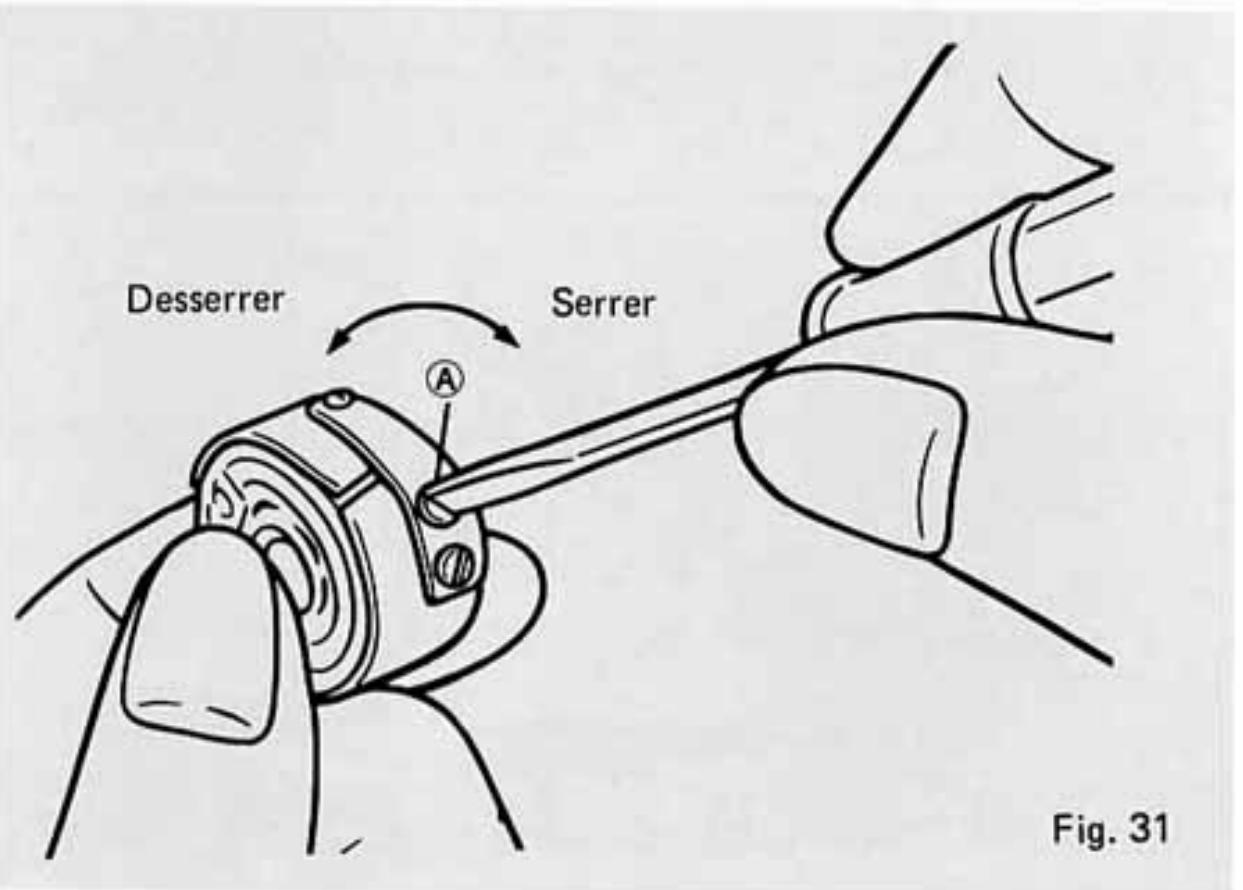

Réglage de la tension du fil de la canette.

Dans la plupart des cas, le régulateur de tension suffit à rétablir l'équilibre entre les deux tensions (voir ci-dessus). Cependant, s'il était nécessaire de régler malgré tout la tension du fil inférieur, il y aurait lieu de prendre le petit tournevis et d'ajuster la petite vis Ⓐ de la boîte à canette, en la tournant d'un dixième de tour à gauche si la tension du fil est trop forte, et d'un dixième de tour à droite si elle est trop faible.

Fig. 28

Fig. 29

Fig. 30

Desserrer Serrer Fig. 31

Fig. 32

On peut régler la pression sur le pied-de-biche au moyen du petit levier qui se trouve à l'intérieur du nez de la machine (près de l'ampoule).

La position marquée 2 est pour une couture générale.

La position marquée 1 est pour les travaux sur des tissus très élastiques, ou très épais.

La position marquée 0 est pour la reprise.

7. COMMENT CHANGER DE PIED-DE-BICHE.

Le dispositif pour changer de pied-de-biche dont est équipée cette machine permet de réaliser l'opération en un clin d'oeil, sans avoir à utiliser aucun outil ni à dévisser quoi que ce soit.

(1) Lever le pied-de-biche et s'assurer que l'aiguille soit bien à sa position la plus haute. Puis, pousser tout simplement sur le levier Ⓑ dans le sens de la flèche (voir Fig. 33), et le pied-de-biche tombera tout seul.

(2)Placer le nouveau pied-de-biche juste sous la “jambe” © et abaisser tout simplement le levier : le pied-de-biche est alors fixé automatiquement et il suffit de relever le levier pour s’en assurer.

Quand on change de pied-de-biche, il faut régler sur "2" le levier de contrôle de la pression sur le pied-de-biche.

(3) Pour enlever toute la jambe de la barre presse-étoffe (pour des travaux de broderie par exemple) il suffit de desserrer la vis Ⓓ (voir Fig. 35) au moyen du tournevis de la trousse d'accessoires.

1. LEVIER POUR MODIFIER LA HAUTEUR DE LA BAR- RE PRESSE-ETOFFE

Le levier servant à remonter le pied-de-biche peut être relevé d'un cran supplémentaire (par rapport à sa position supérieure normale) pour faciliter le passage de tissus particulièrement épais sous le pied-de-biche, ou aussi pour l'introduction de boutons à coudre qui seraient très gros. (voir Fig. 36).

1. ABAISSEMENT DE LA GRIFFE D'ENTRAINEMENT DU TISSU.

On abaisse la griffe d'entraînement pour les travaux de reprise, de broderie, etc., en appuyant sur le bouton qui est placé sur le bras-libre, face à soi (pousser ce bouton vers le bas pour annuler l'entraînement du tissu).

Remonter ce même bouton pour que le tissu soit à nouveau entraîné par la griffe, lorsque l'on reprend un travail de couture normal.

1. MARCHE ARRIERE.

On utilise la marche arrière au début et à la fin d'une couture pour repasser sur les premiers et les derniers points, ce qui les renforce considérablement et empêche le fil de s'effilocher.

On inverse le sens d'avancement du tissu en poussant sur le bouton de marche arrière Ⓐ, et en enfonçant normalement la pédale-rhéostat.

1. BOUTON DE CONTRÔLE DE LA LONGUEUR DU POINT.

Ce bouton a deux applications:

Le réglage de la longueur du point

Quand le sélecteur des différents types de points de couture est placé en regard de la position pour boutonnières, ou de la position d'un des points pratiques, une bande de couleur orange apparaîtra automatiquement au-dessus du bouton de contrôle de la longueur du point, indiquant les longueurs de points possibles pour le point choisi. Il suffit alors d'arrêter la ligne de repère Ⓐ sur une longueur de point dans les limites de la zone orange.

Les points super-élastiques

Si l'on veut réaliser des points superélastiques, il suffit de tourner le bouton dans le sens contraire des aiguilles d'une montre en suivant la flèche de la Fig. 40, jusqu'à ce que la marque verte Ⓑ du bouton rejoigne la marque verte © de la plaquette. Ceci règle automatiquement la longueur de point correcte pour les points super-élastiques.

Les points suivants peuvent être réalisés automatiquement par la TOYOTA 4500.

LORSQUE L'ON TOURNE LE SELECTEUR DES TYPES DE POINTS DE COUTURE, IL FAUT TOUJOURS QUE L'AIGUILLE SOIT EN POSITION HAUTE.

Boutonnières et points pratiques. (zone orange)

	Point envisagé	largeur du zig-zag	page
	Boutonnière en 4 temps	constante	19, 20
	Point droit	nulle	16, 24, 25, 26, 27
	Point zig-zag normal	variable	17, 21, 30
	Ourlet invisible	constante	21
	Point zig-zag multiple	constante	18, 23, 24, 29
	Ourlet invisible élastique	constante	22
	Point double usage	constante	30

Points super-élastiques. (zone verte)

	Point envisagé	largeur du zig-zag	page
	Point droit triple (à l'envers)	constante	16
	Point overlock numéro 1	constante	18
	Point overlock numéro 2	constante	18
	Couture de revers rabattus (ric-rac)	constante	29
	Point smock (fronces brodées)	constante	28
	Point élastique de fantaisie	constante	28

Il est recommandé d'utiliser une aiguille à pointe ronde pour les points super élastiques quand on veut les réaliser sur des étoffes normales.

NE JAMAIS FORCER LE BOUTON-SÉLECTEUR DES POINTS SOUS LE BORD BLANC, ENTRE LE POINT DOUBLE USAGE ET LE POINT N° 1 DES BOUTON-NIÈRES.

13. LA COUTURE DROITE.

A. Le point droit.

L'aiguille étant bien à sa position la plus haute, il faut régler la machine comme suit :

• le sélecteur sur :
• le bouton de la longueur du point sur : n'importe quel chiffre dans la zone orange.
  1.5 = le point le plus court 2-3 = longueur nor- male du point 4 = le point le plus long
• la griffe d'ent- raînement sur
• le levier de la pression sur le pied-de-biche sur : 1–2
• choisir le pied- de-biche : tous usages.

Le point droit est le point de couture le plus souvent utilisé.

B. Le point droit triple (à l'envers).

L'aiguille étant à sa position: la plus haute, il faut régler la machine comme suit :

• le sélecteur sur :
• le bouton de longueur du point sur : ●
• la griffe d'ent- raînement sur : -▲▲-
• le levier de pression sur le pied sur : 1–2
• choisir le pied- de-biche : tous usages.

Le point droit triple est particulièrement utile pour les coutures qui sont soumises à de grandes tractions, comme les pantalons de ski, les fourchets (fonds de pantalons), les soufflets (pièces triangulaires renforçant des manches), et toute autre pièce de tissu supportant des efforts. Il faut se servir de ce point pour coudre des tricots, du jersey et tout autre tissu extensible.

C. Le petit point zig-zag.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur : _MM
• la largeur du zig-zag sur : ■
• la longueur du point sur : 1 à 1.5
• la griffe sur : _▲▲_
• le levier de pres- sion du pied sur : 1–2
• choisir le pied : tous usages.

On utilise ce point pour les tissus extensibles très minces, car la couture qu'il réalise leur donne suffisamment d'élasticité.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur : >^M la largeur du zig-zag peut être réglée·au choix.
  -la griffe sur :-▲▲-
• le levier de pression sur le pied sur : 1–2.
• choisir le pied-de- biche : tous usages.

POINT SATIN (pour boutonnières, broderies, etc.)

- longueur du point : dans les limites de la flèche A (fig. 45).

On utilise le point zig-zag entre autres pour le surjet, l'application de pièces et la broderie.

15. LE SURJET.

A. Surjet de tissus légers.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

- le sélecteur sur : (mais avec la largeur maximum)

• longueur du point sur : 2–3
• la griffe sur :_▲▲_
• le levier de pression sur le pied sur : 1–2
• choisir le pied-de- biche : pour surjet.

C'est en combinant l'emploi du point zig-zag et du pied-de-biche spécial pour surjet que l'on parvient à enrayer l'effilochage d'un bord de tissu tout en conférant à ce dernier un aspect propre et durable.

Commencer à coudre, en faisant attention à bien guider le bord du tissu de telle sorte qu'il suive le guide-tissu Ⓐ du pied-de-biche, comme sur la Fig. 47.

B. Surjet de tissus élastiques.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur :S
• la longueur du point sur : n'importe quelle position dans les limites de la zone orange.
• la griffe sur : _
• le levier de pression sur le pied sur : 1–2
• choisir le pied-de biche : tous usages.

L'emploi du point zig-zag multiple est bien plus concluant pour empêcher l'effilo-chage du bord d'un tissu, lorsqu'il s'agit d'un tissu extensible comme du jersey par exemple.

Commencer à coudre en veillant bien à ce que les points extérieurs affleurent le bord du tissu, ceci pour empêcher l'effilochage.

16. LES POINTS OVERLOCK.

La TOYOTA 4500 possède deux types de points overlock. Ces points cousent des coutures extensibles et en font la finition en une seule opération.

A. Le point overlock Numéro 1.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur
• la longueur du point sur
• la griffe sur
• le levier de pression sur le pied sur
• choisir le pied
  :
  : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :
  :1-2

: tous usages ou pour surjet.

On peut utiliser indifféremment le pied-de-biche tous usages ou le pied pour surjet dans le cas du point overlock N° 1. Si on utilise le pied tous usages, il faut se référer au titre "Pour un bon point overlock" ci-dessous. Si on utilise le pied-de-biche pour surjet, il faut coudre en faisant particulièrement attention à bien guider le bord extérieur du tissu le long du guide-tissu. Dans ce cas, il ne sera plus nécessaire de couper les morceaux qui dépassent.

B. Le point overlock Numéro 2.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• sélecteur sur
• longueur du point sur
• griffe sur
• levier de pression du pied sur
• choisir le pied
  :
  : : :

Dans le cas du second point d'overlock, on ne peut utiliser que le pied-de-biche tous usages.

Pour un bon point overlock :

1. Réunir les bords du tissu.
2. Coudre le bord, à environ 0.5 cm de l'ourlet.
3. Découper les morceaux qui dépassent à environ 0.1 cm du point de couture. (Attention à ne pas couper le fil de la couture en même temps!)

Fig. 48

Fig. 49

Fig. 50

Fig. 51

marque centrale marque finale ouverture du bouton (selon diamètre et épaisseur de celui-ci) marque de début Fig. 52 C E D B A F E

17. LES BOUTONNIERES AUTOMATIQUES

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

- le sélecteur sur	:1 - 2 ∨ 3
- la longueur du point sur	: n'importe quelle position de l'in-dex rouge.
- la griffe sur	: _▲▲_
- le levier de pression sur le pied sur	: 1 - 2
- choisir le pied	: spécial pour boutonnières.

A. Préparation.

Au moyen d'une craie de tailleur, tracer sur le tissu une ligne correspondant exactement à la boutonnière (comme l'illustre la Fig. 52).

B. Comment fixer le pied-de-biche pour boutonnières.

(1) Fixer le pied boutonnières exactement comme n'importe quel autre pied-de-biche.
(2)Relever le levier du pied-de-biche.
(3) Mettre le tissu sous le pied-de-biche en veillant bien à ce que la ligne Ⓒ où commence la boutonnière (ligne tracée sur le tissu) soit dans le prolongement de la partie saillante Ⓔ du pied-de-biche.
(4)Repousser la partie coulissante Ⓓ du pied-de-biche le plus en arrière possible.
(5)Faire correspondre la ligne de début Ⓐ tracée sur le tissu avec la flèche Ⓕ du pied-de-biche (voir Fig. 52).
(6)Abaisser le pied-de-biche.

Avant de commencer la couture proprement dite, faire d'abord un petit essai sur un morceau de tissu semblable à celui du vêtement, et en profiter pour régler la longueur du point.

Pour obtenir une finition encore plus parfaite, relâcher un tout petit peu la tension du fil supérieur.

Quand on coud des boutonnières sur des tissu et la plaque-aiguille, pour que le point soit encore plus solide.

C. Réalisation de la boutonnière proprement dite.

(1)Lèvre gauche de la boutonnière.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

- le sélecteur sur :

Coudre la lèvre de gauche (point bourdon automatique) de la ligne de début Ⓐ jusqu'à la ligne finale Ⓑ(voir Fig. 54).

(2)Premier point d'arrêt.

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

- le sélecteur sur :

Coudre 5 à 6 points. (voir Fig. 55).

(3)Seconde levre de la boutonnière (lèvre droite).

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

- le sélecteur sur

: [3]

Coudre la lèvre de droite (point bourdon automatique) jusqu'à la ligne de début Ⓐ.

(4)Second point d'arrêt.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

- le sélecteur sur

:

Coudre 5 à 6 points pour terminer la boutonnière.

D. Comment percer la boutonnière.

(1) Prendre le découd-vite parmi les accessoires de la machine, en retirer le capuchon, et le fixer sur le manche (voir Fig. 58).

(2)Percer le tissu à angle droit jusqu'à ce que le bord courbé du couteau s'enfonce dans la boutonnière. Incliner alors le manche du couteau vers soi et le pousser soigneusement en avant de façon à ne pas trancher le fil de la couture (voir Fig. 58).

E. Boutonnières au cordonnet.

Pour renforcer les boutonnières, notamment dans les tricots, il est recommandé d'utiliser du gros fil comme du "cordon à boutonnières", voire du fil extra-fort.

(1)Accrocher par une boucle le gros fil sur la partie saillante Ⓔ du pied-de-biche pour boutonnières, puis le faire ressortir par la fente Ⓕ de sorte que les deux extrémités s'en dégagent comme le montre la Fig. 59, puis coudre alors comme s'il s'agissait d'une boutonnière normale.

(2) Quand la couture normale est terminée, tirer les extrémités du passement de sorte que la boucle s'enfonce et disparaisse à l'intérieur du point cousu.

(3)Couper les deux fils à l'autre extrémité.

Fig. 56 A B C

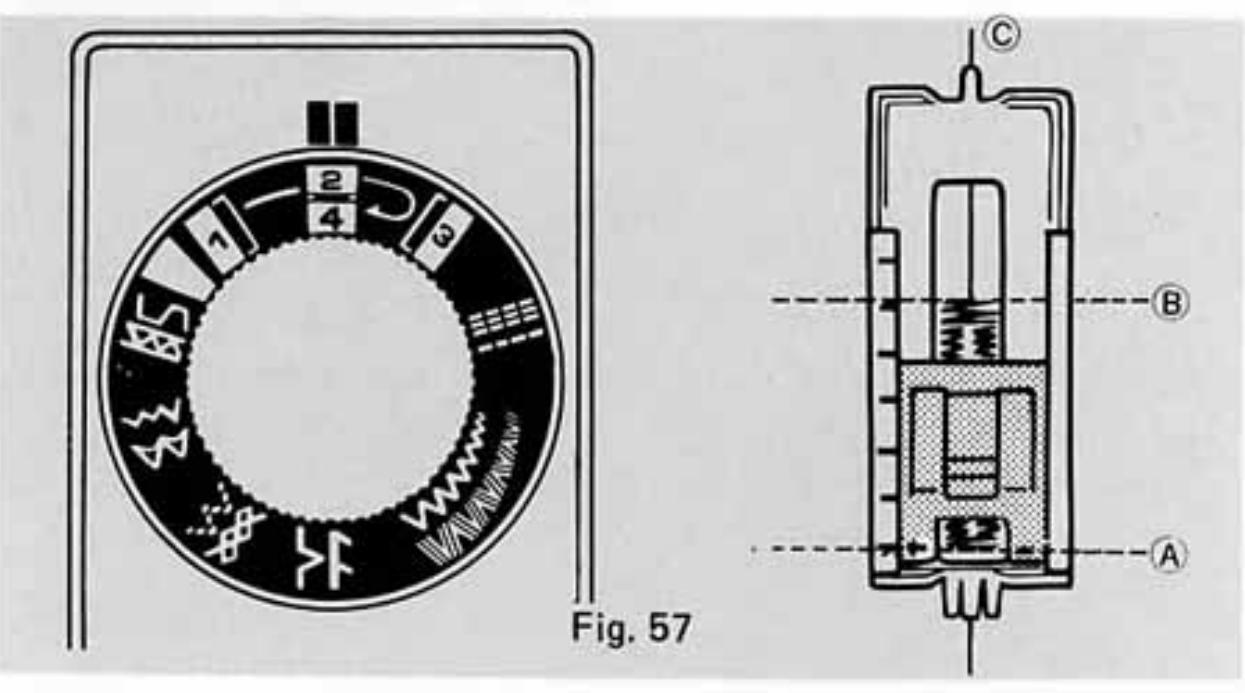

Fig. 57 A B C

Fig. 58

E F Fig. 59

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

-le sélecteur sur	:→→→→(largeur du zig-zag au choix)
-la longueur du point sur	:0 à 4
-la griffe sur	:→→→
-le levier de pression sur le pied sur	:1–2
-chisir le pied	:pour la couture des boutons.

Grâce au levier pour abaisser le pied-de-biche, dont le mouvement s'enfectue en deux temps, la couture des boutons, — même les plus épais, — se réalise en un tour de main.

(1) Abaisser la griffe d'entraînement.
(2)Mettre un bouton sous le pied- de-biche.
(3) Abaisser l'aiguille au centre du trou de gauche du bouton, en tournant lentement le volant de la machine à la main vers soi.
(4)Abaisser le pied-de-biche.
(5)Continuer à tourner le volant de la machine à la main, et régler en même temps la largeur du zig-zag de telle sorte que l'aiguille redescende exactement au centre du trou de droite du bouton.
(6)Coudre une dizaine de points, à vitesse moyenne.

NE PAS OUBLIER DE RELEVER LA GRIFFE D'ENTRAINEMENT POUR LES TRAVAUX SUI- VANTS.

19. L'OURLET INVISIBLE.

La couture d'ourlets invisibles s'utilise pour ourler des jupes, des pantalons, des costumes, etc., sans que les points apparaissent à la surface visible du tissu.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

- le sélecteur sur	:
- la longueur du point sur	: n'importe quel numéro de la zone orange.

- la griffe sur :_▲▲_

- le levier de pression sur le pied sur : 1–2 - choisir le pied : tous usages et le guide pour ourlets invisibles.

(ce guide s'adapte au pied- de-biche en s'enfonçant dans le trou à ressort A du support du pied-de-biche : voir Fig. 63).

(1) Plier le tissu exactement comme le montre la Fig. 64 et le placer sous le pied-de-biche.

(2) Coudre soigneusement en guidant le bord du tissu (bord plié) contre le guide : ce dernier doit être réglé latéralement (voir Fig. 65) de sorte que l'aiguille vienne de temps en temps faire un point juste au bord du pli du tissu (voir dessin N° II).

Pour plus de facilité, il est recommandé de faire un point de bâti auparavant, ou bien de repasser le tissu au fer, avant d'entreprendre un ourlet invisible.

20. L'OURLET INVISIBLE ELASTIQUE.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur :
• la longueur du
  point sur : n'importe
  quel numéro de la zone orange.
• la griffe sur : -▲▲-
• le levier de pres-
  sion sur : 1–2
• choisir le pied : tous usages et le guide pour ourlets invisibles.

L'ourlet invisible élastique est très utile pour ourler des tissus extensibles.

Plier le tissu et coudre exactement de la même façon que pour un ourlet invisible normal (voir ci-dessus).

Bâti envers endroit 3 à 5mm Fig. 64

I II III Fig. 65

Fig. 66

A. Le raccommodage d'une déchirure.

L'aiguille étant à sa position la plus haute régler la machine comme suit :

• le sélecteur sur :
• la longueur du

point sur : n'importe quel numéro de la bande jaune.

-la griffe sur :-▲▲-
- le levier de pres- sion sur le pied

sur : 1-2

- choisir le pied : tous usages.

(1) Réaliser une couture réunissant les deux bords du tissu déchiré (voir Fig. 68).
(2)Ensuite, coudre deux points de plus sur le côté parallèle au premier point, comme le montre la Fig. 69.

Si nécessaire, renforcer la couture au moyen d'un petit morceau de tissu placé à l'envers du tissu déchiré.

B. Le raccommodage par placard (application de pièces).

L'aiguille étant à sa position la plus haute régler la machine comme suit :

• le sélecteur sur : ≤
• la longueur du

point sur : n'importe quel numéro de la bande jaune.

-la griffe sur :_
- le levier de pres- sion sur le pied

sur : 1-2

- choisir le pied : tous usages.

(1) Recouvrir complètement la partie usée au moyen d'un morceau du tissu identique à celui du vêtement.
(2) Réaliser une couture le long du bord de la pièce de tissu ajoutée, à l'endroit du tissu (voir Fig. 70).
(3)Découper la partie usée, à l'en- vers du tissu, en retirant tous les morceaux de tissu usé jusqu'à environ 0.5 à 1cm du bord cousu.

C. Le raccommodage d'un gros trou.

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur : ≤
• la longueur du point sur : 0 à 4.
• la griffe sur :
• le levier de pres- sion sur le pied sur : 0
• choisir le pied : pied-de- biche spécial.

(1)Placer un coupon de tissu derrière le trou.

(2) Coudre en passant sur la pièce, à l'endroit du tissu, en guidant ce dernier à la main d'avant en arrière.

Il vaut mieux commencer à coudre autour du trou tout d'abord avec un point droit normal, afin d'em-pêcher le trou de s'agrandir.

D. Le raccommodage d'un petit trou (stoppage d'un accroc).

L'aiguille étant à sa position la plus haute, régler la machine comme suit :

• le sélecteur sur : |
• la longueur du point sur : de 0 à 4.
  -la griffe sur :-
• le levier de pres- sion sur le pied sur : 0
• choisir le pied- de-biche : spécial.

(1) Coudre sur le trou en guidant le tissu à la main d'arrière en avant. (voir Fig. 75).
(2) Retourner le tissu de 90° et coudre à nouveau en passant sur le trou, exactement de la même manière que ci-dessus.

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• le sélecteur sur :
• la longueur du point sur : de 0 à 4
• la griffe sur :
• le levier de pression sur le pied sur : 0
• choisir le pied- de-biche : spécial.

1°) En utilisant un cercle.

(1)Placer et tenir convenablement le cercle, comme le montre la Fig. 77.
(2) Coudre sur la partie usée, en guidant le cercle à la main en arrière et en avant (voir Fig. 78–1) Bien veiller à ce que les points de couture soient finement espacés.
(3) Tourner le tissu de 90° et répéter l'opération ci-dessus (voir Fig. 78–2).
Si on arrive à tourner en arrondi au bout de chaque ligne de couture, la partie reprisée sera bien plus douce et plus souple (voir Fig. 78–3).

2°) En utilisant le bras-libre (pour les reprises aux manches ou aux jambes).

(1)Engager la pièce de vêtement à repriser sur le bras-libre.
(2) A l'aide des doigts, tenir la partie à repriser du plus près possible (voir Fig. 79–1).
(3) Guider des doigts le tissu et le coudre longitudinalement comme décrit plus haut (voir Fig. 78–1).
(4)Ensuite, coudre latéralement, puisque dans ce cas-ci, il n'est plus possible de tourner le tissu (voir Fig. 79–2).

Les étoffes extensibles peuvent être facilement reprisées aussi, en étirant la partie à repriser (à l'aide des doigts) tout au long de la couture.

22. LES FERMETURES A. GLISSIERES – (tirettes).

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• le sélecteur sur :
• la longueur du point sur : 1,5 à 2,5
  -la griffe sur : -▲▲
• le levier de pression sur le pied sur : 1–2
• choisir le pied- de-biche : réglable pour fermetures à curseur. (Enlever le support du pied en desserrant la vis, et fixer le pied comme l'indique la Fig. 80).

Grâce au pied-de-biche spécial pour fermetures à glissières, la couture des tirettes se réalise sans aucune difficulté et sans avoir à tourner le tissu au beau milieu de l'opération.

A. Côté droit de la fermeture à glissières.

(1) Desserrer la vis Ⓐ et faire glisser le pied-de-biche jusqu'à ce que l'aiguille vienne en Ⓑ; puis, resserrer la vis Ⓐ
(2) Coudre soigneusement en guidant le tissu pour que les dents de droite de la fermeture à glissières soient rigoureusement parallèles au bord gauche du pied-de-biche (voir Fig. 81).

B. Côté gauche de la fermeture à glissières.

(1) Desserrer la vis Ⓐ et faire glisser le pied-de-biche jusqu'à ce que l'aiguille vienne en Ⓒ; puis, resserrer la vis Ⓔ
(2) Coudre soigneusement en guidant le tissu pour que les dents de gauche de la fermeture à glissières soient rigoureusement parallèles au bord droit du pied-de-biche (voir Fig. 82).

0 1 2 3 4

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• la sélecteur sur :
• la longueur du
  point sur : 1,5 à 2,5
• la griffe sur
• le levier de pres-
  :1-2
  sion du pied sur
• choisir le pied-
  de-biche
  : tous usages
  et le guide à matelasser. (Enfoncer le guide à matelasser dans le trou à ressort Ⓐ du support du pied-de-biche, comme le montre la Fig. 84).

Le guide à matelasser est très utile pour pouvoir coudre des lignes bien parallèles sur un tissu ouaté. Grâce à lui, il n'y a pas besoin de tracer de lignes ni de marques au préalable.

(1)Régler le guide à matelasser à la distance voulue de l'aiguille.
(2) Réaliser chaque ligne de couture en maintenant le guide sur la couture précédente (ou sur le bord du tissu) (voir Fig. 85).

24. L'ADJONCTION DE PIECES.

L'aiguille étant à sa position la plus haute régler la machine comme suit:

• le sélecteur sur
• la longueur de point sur :
• la griffe sur
• le levier de pression sur le pied sur
• choisir le pied- de-biche

On emploie ce point de fantaisie pour donner un effet plus esthétique à l'ouvrage de patchwork (adjonction de pièces de tissu). Ce point de fantaisie est également utilisable pour ajouter des pièces à des étoffes extensibles.

25. LE POINT SMOCK (FRONCES BRODEES).

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• le sélecteur sur
• la longueur du point sur :
• la griffe sur
• le levier de pression sur le pied sur
• choisir le pied- de-biche

Le travail de fronces brodées est considérablement simplifié par le fait de coudre plusieurs rangées de Points Smock parallèles sur la partie pré-froncée des vêtements d'enfants, des taies d'oreiller, etc.

S'il faut pré-froncer à la machine (des tissus qui ne seraient pas encore froncés), il suffit de tourner le sélecteur sur le point droit et de placer le bouton de contrôle de la longueur du point sur 4. Il faut aussi lâcher suffisamment la tension du fil supérieur, et puis commencer à coudre.

Après avoir cousu un certain nombre de points, faire un noeud à un des bouts du fil inférieur. Ramasser (froncer) le tissu vers le noeud tout en tenant l'autre bout du fil inférieur avec ses doigts.

La forme si flatteuse et l'élasticité du point smock l'indiquent particulièrement pour les lisérés des serviettes, la fixation de dentelles ainsi que pour bon nombre d'autres applications tant décoratives qu'utilitaires.

K S1 B5 J1 W U 0 1 2 3 4

envers endroit endroit Fig. 91

26. LA FIXATION D'UN ELASTIQUE.

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

- le sélecteur sur- la longueur du point sur	: ≤
	: n'importequel numéro de la zone orange
- la griffe sur- le levier de pression sur le pied sur- choisir le pied-de-biche	: -▲▲- : 1–2 : tous usages

(1)Poser l'élastique sur le tissu et l'étirer à la fois à l'avant et à l'arrière du pied-de-biche (voir Fig. 90).
(2)Coudre au centre de l'élastique, en l'étirant de façon régulière et uniforme.

Pour ajouter un cachet décoratif à la couture de cet élastique, il suffit de le coudre au point smock.

27. LA COUTURE DE REVERS RABATTUS.

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

- le sélecteur sur	:
- la longueur du point sur	:
- la griffe sur	:
- le levier de pression sur le pied sur	: 1–2
- choisir le pied-de-biche	: tous usages.

Le point appelé "ric-rac" peut réaliser des revers rabattus et les coudre en une seule opération.

(1) Plier les bords du tissu comme le montre la Fig. 91. (Pas besoin de plier les bords si le tissu ne s'effiloche pas).
(2) Coudre sur la partie pliée grâce à ce Point Ric-Rac.

Cette couture trouve son application dans les corsets et les sous-vêtements féminins aux endroits qui requièrent des coutures élastiques et solides.

Les finitions et l'application de placards tendent de plus en plus à être réalisées en point ric-rac.

28. LA COUTURE DE BORD A BORD.

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• le sélecteur sur : 5
• la longueur du point sur : n'importe quel numéro de la bande orange.
• la griffe sur : _▲▲-
• le levier de pres- sion sur le pied sur : 1–2
• choisir le pied-de- biche : tous usages.

Le point "double usage" sert à réunir les bords de vêtements assemblés. On l'utilise également pour raccommoder des coutures de tissus extensibles (sous-vêtements, trictos, etc.)

Coudre soigneusement en maintenant la ligne de jonction des deux tissus au centre du pied-de-biche, comme le montre la Fig. 92.

29. BRODERIES, INITIALES ET MONOGRAMMES

L'aiguille étant à sa position la plus haute, régler la machine comme suit:

• le sélecteur sur : ,
  (largeur du zig-zag au choix).
• la longueur du
  point sur : 0 à 4.
• la griffe sur : -
• le levier de pres- sion sur le pied sur : 1–2
• pas de pied-de-biche : enlever également la barre presse-étoffe et la vis.

En utilisant un cercle à broder conventionnel (que l'on peut acheter dans n'importe quelle mercerie), on peut réaliser toutes sortes de dessins, de broderies, d'initiales et de motifs.

(1)Tracer tout d'abord sur le tissu le dessin que l'on compte broder: à cet effet, utiliser une craie de tailleur.

(2)Etendre le tissu sur le cercle à broder, uniformément et le plus étiré possible.

(3)Abaisser la griffe.

(4)Abaisser le levier du pied-de-biche et coudre le long de la ligne dessinée en guidant le cercle à broder à la main. Le point réalisé sera un point satin, c'est-à-dire un point plein.

Pour obtenir un aspect tout à fait parfait, il est recommandé d'utiliser du fil de soie fin et de relâcher quelque peu la tension du fil supérieur.

Une machine à coudre ne vous garantira un rendement parfait de manière durable que si elle est bien entretenue et régulièrement lubrifiée.

A. Nettoyage.

Défaire la plaque-aiguille avec le tournevis tout à fait spécial (parmi les accessoires) et épousseter la griffe d'entraînement, le crochet et leurs alentours, en prenant soin d'en retirer toutes les peluches, les brins de fil, les poussières, etc.

B. Lubrification.

(1) Déposer quelques gouttes d'huile sur le crochet rotatif (voir Fig. 97).

ATTENTION: une machine à coudre n'est pas une locomotive! Elle n'a pas besoin de litres d'huile, lesquels tacheraient immanqua- blement votre tissu...

(2)Ouvrir le couvercle frontal (nez de la machine) et déposer quelques gouttes d'huile aux endroits fléchés sur la Fig. 98.

(3) Déposer également quelques gouttes d'huile aux endroits fléchés sur la Fig. 99.
(4) Après lubrification, faire tourner la machine à vide, à grande vitesse, pour permettre à l'huile de pénétrer en profondeur jusqu'aux pièces en mouvement.

C. Changement de l'ampoule.

Avant de changer l'ampoule, toujours bien veiller à ce que la prise de courant soit débranchée.

Ouvrir le nez de la machine et dévisser l'ampoule (sens contraire des aiguilles d'une montre). Visser la nouvelle ampoule. Remettre la prise de courant. (voir Fig. 100).

SYMPTOME	DIAGNOSTIC PROBABLE	REMEDE
Points inégaux	- tension du fil supérieur trop faible.- mauvais parcours du fil.- canette bobinée de façon inégale.- le tissu a été tiré ou poussé.- fil de mauvaise qualité.- aiguille trop fine pour le fil utilisé.	- resserrer la tension du fil supérieur.- bien descendre à fond le pied-de-biche.- voir les instructions d'en-filage (pp. 9 et 10).- la rebobiner (p. 8).- éviter cela: se contenter de le guider doucement.- en essayer un autre.- changer d'aiguille (se ré-férer au tableau de la p.6)
Le fil supé-rieur se casse	- mauvais parcours du fil.- trop de tension.- au départ, le levier tendeur de fil n'était pas en position haute.- aiguille mal mise.- aiguille courbée ou chas trop petit.- aiguille émoussée ou tordue.- fil supérieur trop épais pour l'aiguille utilisée.	- voir enfilage pp. 9 et 10.- diminuer la tension (p.12).- recommencer avec le levier en position haute.Toujours commencer ainsi.- la remettre (voir p. 7).- changer d'aiguille.- la jeter et essayer une autre.- voir tableau page 6.
Le fil inférieur se casse	- fil de mauvaise qualité.- fil de canette bobiné de façon trop serrée.- mauvais parcours du fil.- canette bobinée inégalement.- trou de pénétration de l'ai-guille dans la plaque-aiguille abîmé ou élimé.	- en essayer un autre.- régler la tension (p. 12).- voir enfilage pp. 9 et 10.- la rebobiner (p. 8).- enlever les bavures avec du papier de verre ou une lime.
Le tissu fronce	- tensions mal équilibrées.- aiguille émoussée.- point trop long.	- les régler (p. 12).- la remplacer.- réduire la longueur du point.

INCIDENTS ET FAUSSES MANOEUVRES (suite)

SYMPTOMES	DIAGNOSTIC PROBABLE	REMEDE
Les points sautent	- aiguille courbée.- aiguille mal fixée.- aiguille trop fine pour le fil utilisé.- tension de la canette trop faible ou tension supérieure trop forte.- mauvais parcours du fil au niveau du bloc de tension.	- la jeter et la remplacer.- la fixer correctement (p.7)- voir tableau des correspondances (page 6).- régler les tensions (p.12).- recommencer l'enfilage (pages 9 et 10).
L'aiguille se casse	- le tissu a été tiré trop fort.- aiguille courbée.- aiguille de mauvaise qualité.- aiguille trop fine pour le tissu.- aiguille trop fine pour le fil- aiguille mal mise.- pied-de-biche mal fixé.	- ne jamais le tirer ou le pousser.- changer d'aiguille.- changer d'aiguille.- changer d'aiguille (voir tableau page 6).- changer d'aiguille (voir tableau page 6).- la remettre (voir p. 7).- le rattacher convenable-ment
L'aiguille ne bouge pas	- volant de la machine pas bien embrayé.	- retirer le volant vers l'extérieur (p. 8).
La machine tourne trop lentement	- manque d'huile.- mauvaise huile.- brins de fil calés dans le crochet.	- en remettre (pp. 31 et 32).- n'utiliser que de l'huile pour machines à coudre.- enlever la boîte à canette et épousseter le crochet (voir page 31).

N.B.: Si un problème subsistait, veuillez consulter votre revendeur TOYOTA (où celui qui est le plus proche de votre domicile), mais n'essayez jamais de réparer la machine vous-même, car vous risqueriez d'aggraver les choses...
