Type de produit	Schéma électrique pour perceuse-visseuse sans fil
Marque	RYOBI
Modèle	BD24SR
Tension nominale	24 V CC
Type de batterie	Lithium-ion, compatible Ryobi ONE+ 24V
Vitesse à vide	0-550 tr/min (première vitesse), 0-2000 tr/min (deuxième vitesse)
Couple maximal	50 Nm
Mandrin	Sans clé, 13 mm
Dimensions (L x l x H)	200 x 70 x 200 mm
Poids (sans batterie)	1,2 kg
Fonctions principales	Perçage, vissage, couple réglable, variateur de vitesse, blocage de broche
Entretien et nettoyage	Nettoyer avec un chiffon sec, pas d'huile sur le mandrin, vérifier les charbons
Sécurité	Gâchette verrouillable, protection antichoc, isolation double pour l'utilisateur
Pièces détachées disponibles	Charbons, mandrin, interrupteur, bloc batterie, chargeur
Réparabilité	Indice de réparabilité 7,8/10, schéma électrique fourni
Contenu de la notice	Schéma électrique détaillé, liste des composants, codes couleurs
Langues disponibles	Français, anglais, allemand, espagnol, italien
Garantie	2 ans, extension possible auprès du revendeur

FOIRE AUX QUESTIONS - BD24SR RYOBI

À quoi sert le schéma électrique BD24SR ?

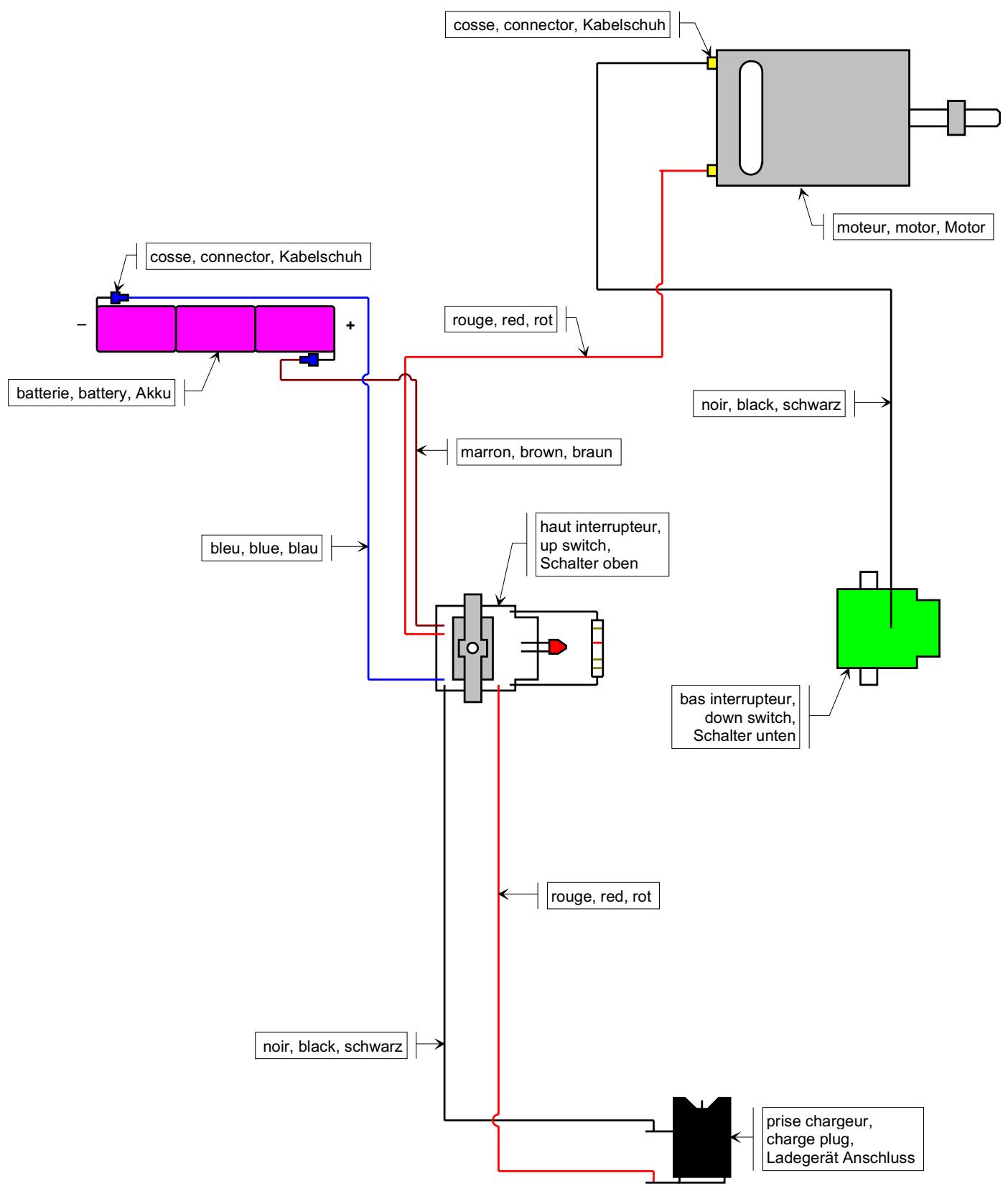

Le schéma électrique permet de diagnostiquer et réparer la perceuse-visseuse RYOBI BD24SR. Il montre le câblage, les connexions et les composants électroniques.

Où trouver les valeurs des composants sur le schéma ?

Les valeurs (résistances, condensateurs, etc.) sont indiquées à côté de chaque symbole. Référez-vous à la légende en bas du schéma pour les codes.

Comment utiliser le schéma pour remplacer un interrupteur ?

Localisez l'interrupteur sur le schéma (souvent noté SW1). Repérez les fils connectés, déconnectez la batterie, puis soudez le nouvel interrupteur en suivant les mêmes connexions.

Que faire si le schéma n'est pas lisible ?

Téléchargez la notice au format PDF depuis notre site pour zoomer. Vous pouvez aussi demander une version traduite par email.

Le schéma est-il compatible avec d'autres modèles Ryobi ?

Non, le schéma est spécifique au modèle BD24SR. Pour d'autres modèles, consultez leur notice respective.

Comment interpréter les couleurs des fils ?

Le schéma utilise un code couleur standard : rouge pour le +24V, noir pour la masse, bleu pour le neutre. Vérifiez la légende pour les autres couleurs.

Puis-je réparer moi-même avec ce schéma ?

Oui, si vous avez des compétences en électronique. Débranchez toujours la batterie avant toute intervention. Pour les réparations complexes, consultez un professionnel.

Quelle pile de batterie utilise la BD24SR ?

Elle utilise une batterie Ryobi ONE+ 24V Lithium-ion. Le schéma montre les connexions de la batterie aux bornes B+ et B-.

Comment tester les composants avec un multimètre ?

Utilisez le schéma pour identifier les points de test. Par exemple, mesurez la continuité du fil noir entre l'interrupteur et le moteur. Comparez avec les valeurs indiquées.

Où se trouve le fusible sur le schéma ?

Le fusible est généralement noté F1. Il est situé sur la ligne d'alimentation principale, avant l'interrupteur. Remplacez-le par un fusible de même calibre (souvent 10A).
