Type de produit	Accessoire pour scie électrique - Table à rainures pour guide d'onglet
Marque	RYOBI
Modèle	4060310
Utilisation	Pour scie à table
Matériau	Acier et plastique
Dimensions approximatives	60 x 30 x 2 cm
Poids approximatif	2 kg
Alimentation	Aucune (accessoire passif)
Fonctions principales	Permet l'utilisation d'un guide d'onglet, extension de table, rainures pour guide
Contenu de la livraison	Table à rainures, 4 cales d'épaisseur, 2 vis à tête hexagonale 1/4-20 x 1 po, 2 rondelles, 2 écrous hexagonaux 1/4-20
Sécurité	Lire le manuel utilisateur, débrancher la scie avant montage, porter des lunettes de sécurité, garder les mains éloignées de la lame
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas exposer à l'humidité
Pièces détachées	Disponibles via le service après-vente agréé Ryobi (numéro de modèle 4060310)
Garantie	90 jours pour accessoires
Réparabilité	Réparation par centre de service après-vente agréé
Compatibilité	Scies à table Ryobi
Installation	Montage simple avec cales pour alignement (débrancher la scie avant)
Normes	Fabriqué selon les normes rigoureuses de Ryobi
Symboles de sécurité	Attention mains, humidité, porter des lunettes de sécurité
Remarque importante	La table à rainures ne doit pas être plus haute que la table de la scie

FOIRE AUX QUESTIONS - 4060310 RYOBI

Comment installer la table à rainures pour guide d'onglet ?

Mettez l'interrupteur de la scie à OFF et débranchez-la. Retirez la table à onglet coulissante et la table accessoire. Placez la table à rainures sur la scie comme illustré dans le manuel. Utilisez les cales d'épaisseur pour l'alignement, puis fixez avec les vis, rondelles et écrous fournis.

Comment aligner la table à rainures ?

Placez une règle sur la table de la scie et sur la table à rainures. S'il y a un écart, insérez des cales sous la table à rainures jusqu'à ce qu'elle soit au niveau ou très légèrement en dessous de la table de la scie. Serrez les boulons uniformément.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de sécurité à coques latérales. Débranchez la scie avant tout montage. Gardez les mains éloignées de la lame. Assurez-vous que l'interrupteur est en position OFF avant de rebrancher.

Cet accessoire est-il compatible avec ma scie à table Ryobi ?

Oui, cet accessoire est conçu pour les scies à table Ryobi. Il est recommandé de vérifier la compatibilité avec votre modèle spécifique en consultant le manuel de la scie.

Que faire si des pièces manquent dans l'emballage ?

Ne montez pas l'ensemble tant que les pièces manquantes ne sont pas remplacées, car cela pourrait entraîner des blessures graves. Contactez le service après-vente Ryobi au 1-800-525-2579 pour obtenir les pièces.

Comment nettoyer et entretenir la table à rainures ?

Nettoyez la table avec un chiffon sec pour enlever la poussière et les débris. Ne l'exposez pas à l'humidité. Rangez-la dans un endroit sec.

Quelle est la garantie pour cet accessoire ?

Les accessoires Ryobi sont garantis 90 jours à compter de la date d'achat. Les batteries et chargeurs ont une garantie de deux ans.

Puis-je utiliser cet accessoire sur une scie d'une autre marque ?

Non, cet accessoire est conçu spécifiquement pour les scies à table Ryobi. L'utilisation sur d'autres équipements peut présenter des risques de sécurité et n'est pas recommandée.

Où puis-je trouver des pièces de rechange pour cet accessoire ?

Les pièces de rechange sont disponibles auprès des centres de service après-vente agréés Ryobi. Pour trouver le plus proche, composez le 1-800-525-2579 ou consultez www.ryobitools.com. Ayez le numéro de modèle 4060310 à portée de main.

Que faire si la table à rainures dépasse la hauteur de la table de la scie ?

La table à rainures ne doit pas être plus haute que la table de la scie. Si c'est le cas, retirez des cales ou ajustez les vis de montage jusqu'à ce qu'elle soit au niveau ou légèrement en dessous.

MODE D'EMPLOI 4060310 RYOBI

Votre nouvelle table a des rainures pour guide d'onglet a étudiée et fabriquée selon les normes rigoureuses de Ryobi pour vous apporter fiabilité, facilité d'utilisation et sécurité. Si cet accessoire est bien entretenu, il vous donnera des années de service performant, sans ennuis.

AVERTISSEMENT: Pour réduire le risque de blessures, l'utilisateur doit lire et comprendre le manuel de l'utilisateur.

Nous vous remercions de l'achat de cet accessoire.

CONSERVEZ CE MANUEL POUR VOUS Y REPORTER ULTÉRIEUREMENT

Règles de sécurité

L'utilisation sûre de cet accessoire nécessite la lecture et la compréhension de ce manuel de l'utilisateur, du manuel de l'utilisateur de la scie à table et de toutes les étiquettes apposées sur l'accessoire et/ou l'outil.

■ CONNAISSEZ VOTURE ACCESSOIRE. Lisez attentivement le manuel de l'utilisateur. Apprenez les usages et limites du produit ainsi que les risques qui lui sont propres. TENEZ LE LIEU DE TRAVAIL PROPRE. Les endroits et les établis encombrés favorisent les accidents. NE laissez PAS des outils ou des morceaux de bois sur la scie quand cette-ci est en marche. PORTEZ TOUJOURS DES LUNETTES DE SECURITE A COQUESLATÉRALES. Les lunettes de tous les jours n'ont que des verres résistant aux chocs; ce NE sont PAS des lunettes de sécurité.

N'UTILISEZ PAS CE PRODUIT SUR D'AUTRE ÉQUIPEMENT ou pour d'autres fins. Débranchez TOUJOURS LA SCIE AVANT LE MONTAGE DE CET ENSEMBLE. Assurez-vous que l'interrupteur se trouve à l'arrêt avant de rebrancher la scie. AVANT DE SCIER, ASSUREZ-VOUS QUE TOUS LES RÉGLAGES SONT BIEN SÛRS. ■ CONSERVEZ CES INSTRUCTIONS. Relisez-les souvent et utilisez-les pour renseigner une autre personne. Si vous prétez ce produit à quelqu'un, prétez-lui aussi ces instructions.

Les symboles de sécurité sont utilisés pour attirer votre attention sur des risques potentiels. Les explications accompagnant les symboles et les symboles eux-mêmes exigent leur attention et leur compréhension. Ces avertissements, par eux-mêmes, ne suppriment pas les dangers. Les instructions ou avertissements fournis ne remplacent pas les mesures adéquates de prévention des accidents.

Symbole signification

SYMBOLE DE SÉCURITÉ: Annonce les paragraphes «danger», «avertissement» ou «attention». Peut être utilisé en même temps que d'autres symboles ou pictogrammes.

DANGER: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures.

AVERTISSEMENT: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque important de blessures graves pour vous-même ou des tiers. Respectez toujours les mesures de sécurité afin de réduire les risques d'incendie, de décharge électrique et de blessures.

ATTENTION: Si vous ne vous conformez pas à cette règle de sécurité, il existe un risque de dommage matériel ou

SYMBOLE - PAS DE MAINS: Gardez les mains éloignées de la lame, sinon des blessures graves peuvent s'ensuivre.

HUMIDITE: Ne pas exposer à la pluie ni utiliser dans de endroits humides.

NOTE:

Informations ou instructions capitales pour le fonctionnement ou l'entretien de cet appareil.

L'utilisation de tout outil électrique peut entraîner la projection de débris dans les yeux, ce qui peut provoquer de graves lésions oculaires. Avant de mettre un outil électrique en marche, portez toujours des lunettes de sécurité ou des lunettes de protection à coques latérales, ainsi qu'un masque antipoussière intégral si nécessaire. Nous recommandons le port d'un masque de sécurité à vue panoramique par-dessus des lunettes correctives ou celui de lunettes de sécurité standard à coques latérales. Portez toujours un protecteur oculaire avec indication de conformité à la norme ANSI Z87.1.

Retirez toutes les pièces détachées du cartonnage. Assurez-vous qu'aucun des articles représentés dans la liste des pièces détachées ne manque. Vérifiez soigneusement toutes les pièces et assurez-vous que rien n'a été endommagé pendant l'expédition. Si des pièces sont endommagées ou manquent, composez le 1-800-525-2579 pour obtenir de l'aide.

Avertissement:

Si des pièces manquent, ne montez pas l'ensemble tant que ces pièces ne sont pas remplacées. Sinon, cela pourrait entraîner de graves blessures.

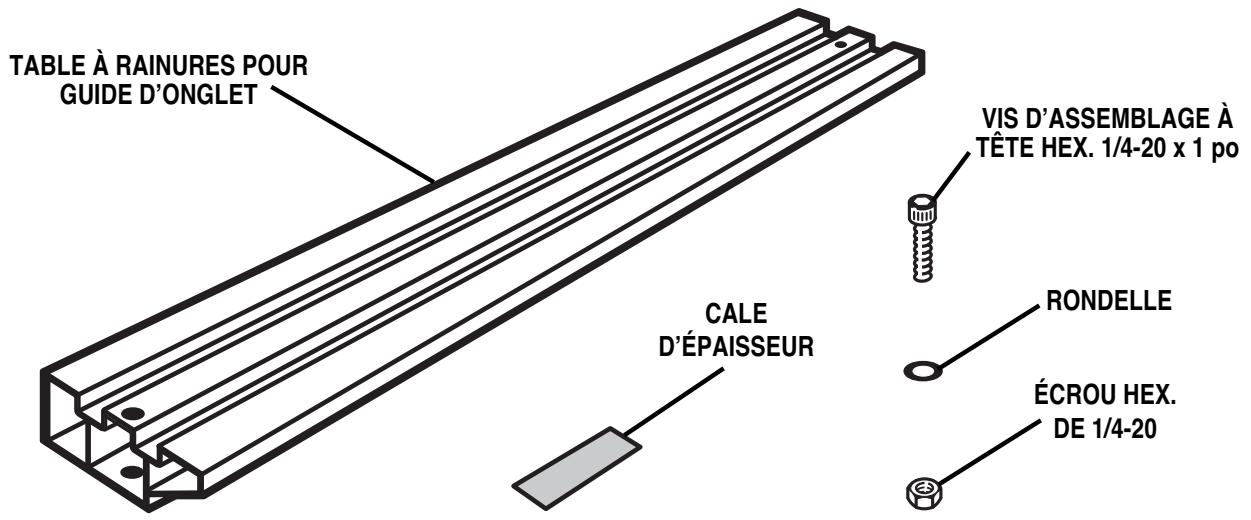

LISTE Des PIECES detachees

1. Table à rainures pour guide d'onglet
2. Cale d'épaissieur (4)
3. Vis d'assemblage à tête hex. 1/4-20 x 1 po (2)
4. Rondelle (2)
5. Écrou hex. de 1/4-20 (2)

Fig. 1

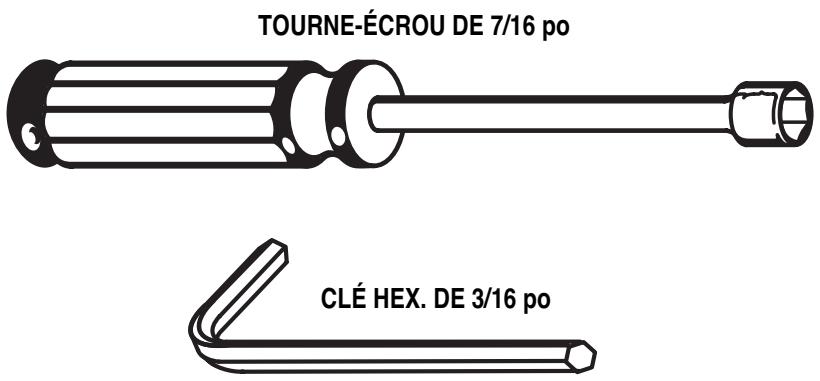

OUTILS nécessaires

Fig. 2

Avertissement:

La scie à table ne doit jamais être branchée lorsque vous installez des pièces. En débranchant la scie à table, vous éviterez des démarrages accidentels qui peuvent causer des blessures graves.

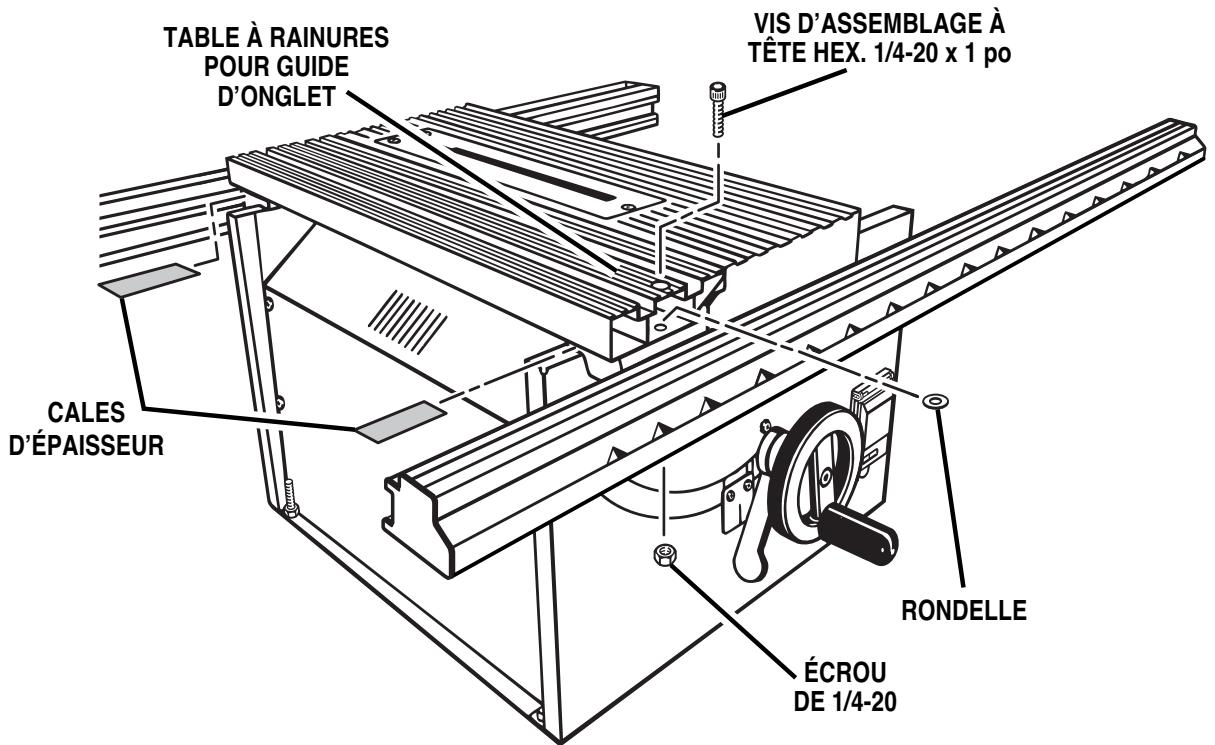

Montage de la TABLE à rainures pour GUIDE d'onglet

Voir figure 3.

• Mettez l'interrupteur Marche/Arrêt à la position «OFF» (Arrêt). Débranchez la scie de la prise avec interrupteur de la scie. Débranchez la scie de l'alimentation. Retirez la table à onglet coulissante et la table accessoire de la scie.
• Mettez la table à rainures pour guide d'onglet sur la scie comme illustré dans la figure 3.

Fig. 3

Alignement de la TABLE à rainures pour GUIDE d'onglet

Voir figure 4.

• Mettez la table à rainures pour guide d'onglet sur la scie comme l'illustré la figure 4. Placez une règle sur la table de la scie et sur la table à rainures et vérifiez s'il y a un écart entre la règle et la table à rainures. S'il y a un interstice, mettez une cale sous la table à rainures et vérifiez son niveau. Ajoutez d'autres cales selon le besoin entre la table à rainures et la table de la scie jusqu'à ce que la table à rainures se trouve au raz de la table de la scie ou très légèrement en-dessous. Répétez ce processus pour l'extrémité arrêté de la table à rainures. Référez-vous l'avant et l'arrête pour s'assurer que la table à rainures ne dépasse pas la surface de la table de la scie.

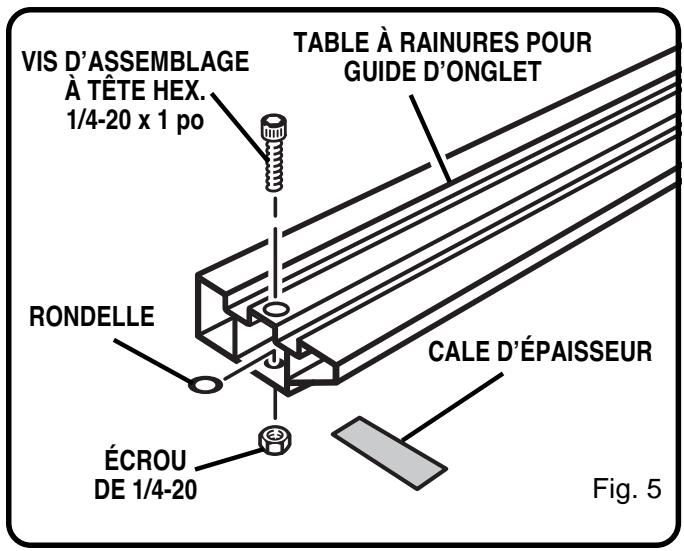

• Mettez les boulons de montage avec des rondelles dans les trous de la table à rainures et le bati de la table de la scie, comme illustré dans la figure 5. Mettez un écrou sur chaque boulon sous la lèvre du bati de la scie. Serrez-les bien et uniformément. Les cales d'épaisseur se retrouveront fixées une fois les vis serrées. ■ Remettez la table à onglet coulissante et la table à accessoire.

NOTE : La table à rainures pour guide d'onglet ne doit pas être plus haute que la table de la scie.

Garantie

Ryobi garantit ses accessoires pour une période de 90 jours à compter de la date d'achat. Les batteries et les chargeurs de batteries sont garantis pour une période de deux ans à compter de la date d'achat.

Pièces et service

S'il vous faudrait des pièces ou une réparation, communiquez avec le centre de service après-vente agréé Ryobi le plus proche de chez vous. N'oubliez pas de fournir tous les renseignements pertinents lors de votre appel ou visite. Pour l'emplacement du centre de service après-vente agréé le plus proche de chez vous, composez le 1-800-525-2579 ou consultez notre site web à www.ryobitools.com. Lorsque vous commandez des pièces, veuillez toujours donner le numéro de modèle.

NUMÉRO DE MODÈLE

4060310
