RY60511A - Motoculteur RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motoculteur à essence
Marque	RYOBI
Modèle	RY60511A
Alimentation	Essence
Type de moteur	Moteur à essence 4 temps (non spécifié)
Transmission	Arbre d'entraînement flexible
Roues	2 roues de 7 pouces de diamètre
Roues de sarclage	4 roues amovibles (A, B, C, D)
Guidon	Guidon en deux parties réglable
Réservoir de lestage	Présent, avec couvercle
Accélérateur	Câble d'accélérateur intégré
Commutateur	Commutateur marche/arrêt
Gâchette	Gâchette de commande
Fonctions principales	Sarclage, binage, aération du sol
Entretien	Nettoyer après usage, vérifier les fixations et lubrifier
Sécurité	Porter des gants, lunettes et chaussures de sécurité; lire le manuel
Pièces détachées	Liste complète de pièces de rechange disponibles (références fournies)
Réparabilité	Démontage possible avec outils courants; pièces standard disponibles
Accessoires inclus	Roues de transport (7 po), barre de résistance
Garantie	Consulter le manuel ou le site RYOBI

FOIRE AUX QUESTIONS - RY60511A RYOBI

Comment démarrer le motoculteur RY60511A ?

Assurez-vous que le réservoir contient de l'essence fraîche, placez le commutateur sur 'ON', activez la gâchette d'accélérateur et tirez sur le cordon de démarrage (si équipé). Consultez le manuel pour les instructions détaillées.

Quel type d'essence utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane de 87 ou plus. Ne mélangez pas avec de l'huile; le moteur est à quatre temps.

Comment régler la profondeur de travail ?

La profondeur se règle en ajustant la position des roues de sarclage et la barre de résistance. Reportez-vous au manuel pour les réglages recommandés.

Comment entretenir les roues de sarclage ?

Nettoyez les roues après chaque usage pour enlever la terre et les débris. Vérifiez les fixations et resserrez si nécessaire. Remplacez les pièces usées.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'essence, assurez-vous que le commutateur est en position 'ON', que le câble d'accélérateur est bien connecté et que la bougie d'allumage est propre. Consultez la section dépannage du manuel.

Comment remplacer une pièce défectueuse ?

Identifiez le numéro de pièce sur la liste fournie, commandez la pièce de rechange et suivez les instructions de remplacement. Débranchez le câble d'allumage avant toute intervention.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles chez les revendeurs RYOBI agréés ou sur le site officiel. Utilisez les numéros de référence de la liste des pièces.

Comment nettoyer l'appareil après utilisation ?

Laissez refroidir le moteur, retirez les débris avec une brosse, lavez au jet d'eau à basse pression (en évitant le moteur), séchez et appliquez un lubrifiant sur les parties mobiles.

Quelles sont les précautions de sécurité importantes ?

Portez toujours des gants, des lunettes de protection et des chaussures solides. Ne portez pas de vêtements amples. Éloignez les enfants et les animaux. Arrêtez le moteur avant tout réglage ou nettoyage.

Comment stocker le motoculteur en hiver ?

Videz le réservoir d'essence, faites tourner le moteur jusqu'à ce qu'il s'arrête pour vider le carburateur. Nettoyez l'appareil, rangez-le dans un endroit sec et à l'abri du gel. Retirez la bougie et versez une cuillère d'huile dans le cylindre.

MODE D'EMPLOI RY60511A RYOBI

Fiche du client

Le numéro de modèle se trouve sur une plaquette fixée sur le boîtier du moteur. Ne jamais oublier de mentionner le numéro de modèle dans toute correspondance concernant le CULTIVATEUR À ESSENCE ou lors de la commande de pièces détachées.

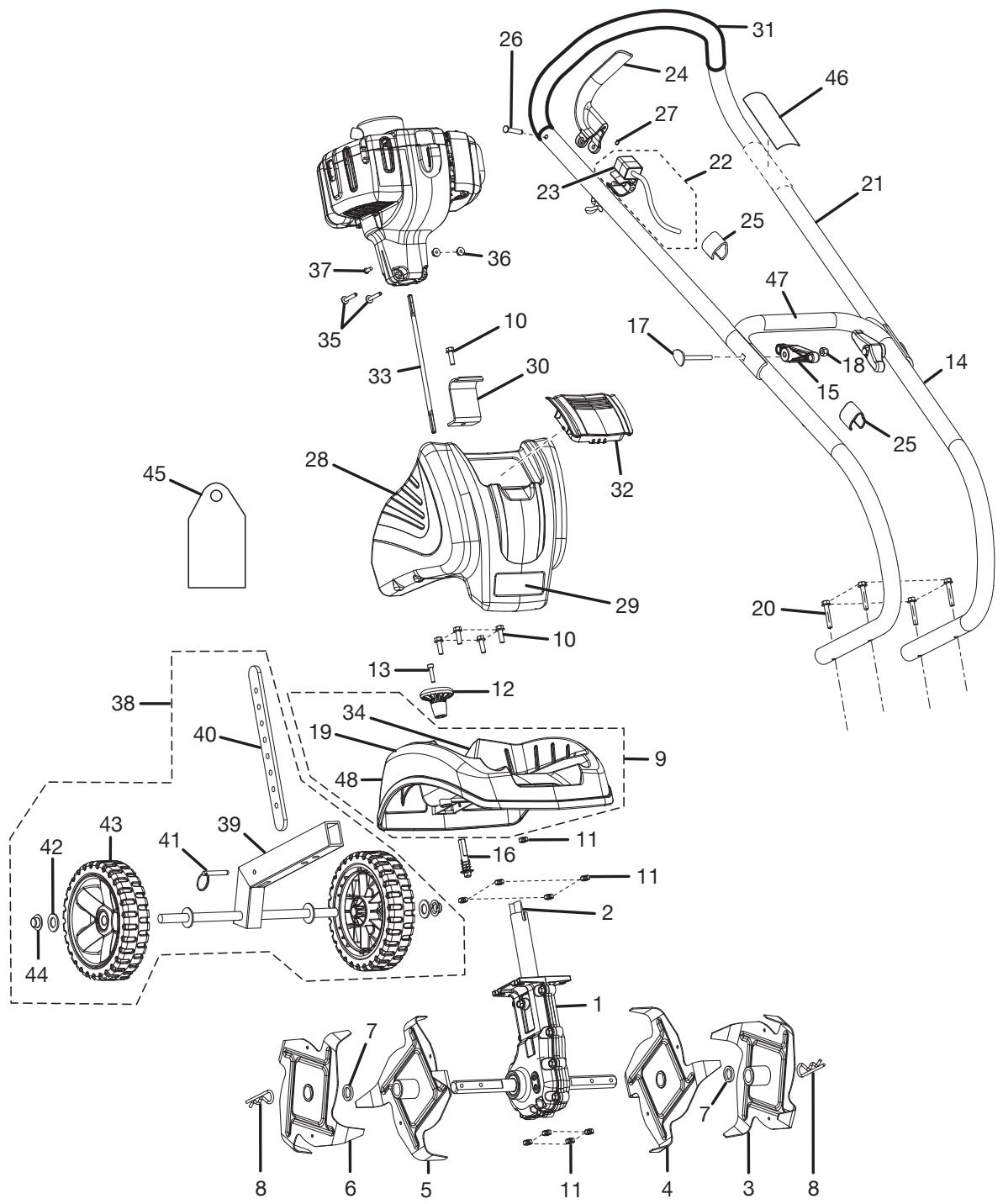

LISTE DES PIECES

PIÈCE NO.	RÉFERENCE DE PIÈCE	DESCRIPTION	QTÉ	PIÈCE NO.	RÉFERENCE DE PIÈCE	DESCRIPTION	QTÉ
1	220029001	Boîte d'engrenages avec tube......	1	27	678135001	Bague de retenue......	1
2	518132001	Douille - Tube d'entrainment......	1	28	308217001	Réserveir de lestage......	1
3	308216002	Roue de sarclage A extérieure droite......	1	29	950119004	Plaquette de logo......	1
4	308216003	Roue de sarclage B intérieure droite......	1	30	638099001	Support de fixation......	1
5	308216004	Roue de sarclage C intérieure gauche......	1	31	518053002	Prise du guidon......	1
6	308216005	Roue de sarclage D extérieure gauche......	1	32	360991001	Couvercle de réserveir de lestage......	1
7	900755001	Rondelle en feutre......	2	33	620368001	Arbre d'entrainment flexible......	1
8	638001004	Goupille de blocage......	2	34	950119001	Autocollant de roue......	1
9	308216001	Protection des roues de sarclage......	1	35	82556	* Boulon (10-24 x 1-1/4 po)......	2
10	983379003	* Boulon (1/4-20 x 3/4 po)......	4	36	07589	Écrou de blocage (10-24)......	2
11	678132001	* Écrou de blocage (1/4-20)......	9	37	968702007	* Vis (8-16 x 1/2 po)......	1
12	518206001	Bouton de retenue......	1	38	308213001	Ensemble roues et barre de résistance (Inclus les pieces 39 à 44)......	1
13	660713001	* Vis (M5 X 15 mm à tête bombée)......	1
14	308338001	Partie inférieure du guidon (Inclus le piece 47)......	1	39	308222001	Tube de support......	1
				40	638017004	Barre de résistance......	1
15	518190001	Bouton (1/4-20)......	2	41	638017003	Goupille à dégagement rapide......	1
16	308228001	Ensemble de retenue......	1	42	638017002	Rondelle plate......	2
17	660711002	* Boulon de carrossier (1/4-20 x 2-1/4 po)......	2	43	308236001	Ensemble de roues (7 po Dia.)......	2
18	308228001	Écrou borgne......	2	44	678136001	Écrou de blocage à ressort (Pour axe de 1/2 po)......	2
19	950119010	Autocollant d'ajretissement pour les pieds......	1	45	950119014	Étiquette d'ajretissement......	1
20	983379042	* Boulon de guidon (1/4-20 x 1,53 po)......	4	46	950119006	Autocollant d'ajretissement de la perché......	1
21	308047003	Partie supérieure du guidon (31,46)......	1	47	950119003	Autocollant de démarrage......	1
22	308026002	Câble d'accéléateur (Inclus le piece 23)......	1	48	950119002	Autocollant d'ajretissement......	1
				49	3075801	Bouchon de réserveir (pas illustré)......	1
23	07385	Commutateur......	1	50	950119005	Étiquette de démarrage (pas illustrée)......	1
24	518256001	Gâchette......	1		983000580	Manuel d'utilisation (960976001)......	1
25	518205001	Clip......	2		983000689	Fiche du client
26	638132001	Axe de chape......	1

• ARTICLE DE BOULONNERIE STANDARD – EN VENTE DANS LES MAGASINS LOCAUX
