MODE D'EMPLOI RY52004A RYOBI
Cette élagueuse a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d'emploi et sécurité d'utilisation de Ryobi. Correctement entretenue, elle you donnera des annes de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de blessures, l'utilisateur doit lire attentivement le manuel d'utilisation avant d'utiliser cet outil.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
TABLE des matières
Introduction 2 Règles de sécurité générales 3 Règles de sécurité particulières 4 ■ Symboles 5-6 ■ Caractéristiques 7 ■ Assemblage 8-10 ■ Utilisation 10-12 Entretien 13-17 Dépannage 18 Garantie 19-21 Commande de pièces/réparation 22
Cet outil offre de nombreuses fonctions destinées à rendre son utilisation plaisante et plus satisfaisante. Lors de la conception de ce produit, l'accent a été mis sur la sécurité, les performances et la fiabilité, afin d'en faire un outil facile à utiliser et à entretenir.
Avertissement!
Lire et veiller à bien comprendre toutes les instructions.
Le non-respect de toutes les instructions ci-dessous peut entrainer un court-circuit, un incendie et/ou des blessures graves.
Pour travailler en toute sécurité, lire et veiller à bien comprendre toutes les instructions avant d'utiliser ce produit. Respecter toutes les instructions de sécurité. Le non-respect des instructions de sécurité ci-dessous peut entraîner des blessures graves. - Ne pas laisser des enfants ou personnes n'ayant pas reçu une formation ajustée utiliser cet outil. Ne jamais laisser quiconque n'ayant pas reçu des instructions d'utilisation appropriées utiliser l'outil. Cette règle s'applique aux outils de location aussi bien qu'à ceux appartenant à des particuliers ainsi qu'au bloc-moteur sur lequel l'outil est monté. Toujours porter des lunettes de sécurité avec écrans latéraux. Les lunettes de vue ordinaires sont munies seulement de verres résistants aux impacts. Ce ne sont PAS des lunettes de sécurité. Le respect de cette règle réduira les risques de lésions oculaires. - Les produits utilisés sur les territoires des services forestiers des États-Unis et de certains états doivent être conformes aux réglementations de lutte contre l'incendie. Cet outil est doté d'un pare-étincelles, toutefois, d'autres dispositifs peuvent être requis. Consulter les autorités locales et gouvernementales. - Porter des pantalons longs, des chaussures de travail et des gants épais. Ne pas porter de vêtements amples, bijoux, shorts, sandales et ne pas travailler pieds nus. Ne porter aucun bijou. Ne jamais utiliser cet outil en le tenant du côté gauche. - Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu'ils ne se prennent pas dans les pièces en mouvement. Garder les badauds, enfants et animaux domestiques à une distance minimum de 15 m (50 pi). Ne pas utiliser cet outil en état de fatigue, si l'on est souffrant ou sous l'influence de l'alcool, de drogues ou de médicaments. Ne pas travailler sous un éclairage insuffisant. - Ne pas utiliser l'outil sous la pluie ou dans des endroits humides ou mouillés. Se tenir bien campé et en équilibre. Ne pas travailler hors de portée. Le travail hors de portée risque de faire perdre l'équilibre ou de causer un contact avec les pièces brûlantes. Garder toutes les parties du corps à l'écart des pièces en mouvement. Pour éviter le contact avec les parties brûlantes, ne jamais travailler avec le bas du moteur au-dessus du niveau de la taille.
Ne pas toucher les alentours de l'échappement ou du cylindre. Ces pièces deviennent très chaudes en cours de fonctionnement. Toujours arrêter le moteur et débrancher le fil de la bougie avant d'effectuer tout entretien ou réglage, à l'exception des réglages du carburateur. Inspecter l'outil avant chaque utilisation pour s'assurer qu'il n'y a pas de pièces desserrées, de fuites de carburant, etc. Remplacer les pièces endommagées avant utilisation. La chaîne peut tourner pendant le réglage du carburateur. Il a été rapporté que, chez certaines personnes, les vibrations produites par les outils à main motorisés peuvent contribuer au développement d'une affection appelée syndrome de Raynaud. Les symptômes peuvent inclure des picotements, l'insensibilisation et le blanchissement des doigts et sont habituellement provoqués par l'exposition au froid. L'hérédité, l'exposition au froid et à l'humidité, le régime alimentaire, la fumée et les habitudes de travail sont tous des facteurs considérés comme contribuant au développement de ces symptômes. Il n'existe actuellement aucune preuve qu'un certain type de vibration ou le degré d'exposition contribue réellement au développement de cette affection. Certaines mesures, susceptibles de réduire les effets des vibrations, peuvent être prises par l'opérateur :
a) Garder le corps au chaud par temps froid. Pendant l'utilisation, porter des gants afin de tenir les mains et les poignets au chaud. Il a été établi que le froid est l'une des principales causes du symptôme de Raynaud. b) À la fin de chaque période d'utilisation, faire des exercices pour accroître la circulation. c) Faire des pauses fréquentes. Limiter la durée d'exposition quotidienne. d) Garder l'outil bien entretenu, toutes les pièces de boulonnerie serrées et replacer les pièces usées.
En cas d'apparition de l'un ou plusieurs des symptômes décrits ci-dessus, cesser d'utiliser l'outil et consulter un médecin.
Mélanger et conserver le carburant dans un bidon ou jerrican approuvé pour l'essence. ■ Mélanger le carburant à l'extérieur, loin de toute flamme ou source d'étincelles. Essuyer tout carburant répandu. S'éloigner de 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur. - Arrêter le moteur et le laisser refroidir avant de faire le plein ou de le remiser. Pour le transport dans un véhicule, laisser le moteur refroidir, vider le réservoir de carburant et arrimer l'outil. Vérifier l'état des pièces. Avant d'utiliser l'outil de nouveau, examiner les pièces et dispositifs de protection qui semblent endommagés afin de déterminer s'ils fonctionnent correctement et remplissent les fonctions prévues. Vérifier l'alignement des pièces mobiles, s'assurer qu'aucune pièce n'est bloquée ou cassée, vérifier la fixation de chaque pièce et s'assurer qu'aucun autre problème ne risque d'affecter le bon fonctionnement de l'outil. Toute protection ou pièce endommagée doit être correctement réparée ou remplacée dans un centre de réparations agréé. Le respect de cette règle réduira les risques d'électrocution, d'incendie et de blessures graves.
Règles de sécurité particulières
Le rebond est une réaction dangereuse pouvant entraîner des blessures graves. Le rebond se produit lorsque la chaîne en rotation heurte un objet dans la partie supérieure de l'extrémité du guide ou lorsque l'entaille se referme et pince la chaîne dans le bois. Le contact de la partie supérieure de l'extrémité du guide peut faire plonger la chaîne dans le bois et la bloquer pendant un instant. Il en résulte une réaction fulgurante, projetant le guide vers le haut et l'arrière, en direction de l'utilisateur. Le pincement de la chaîne sur le haut du guide peut causer une projection violente de la lame en arrière, en direction de l'utilisateur, ce qui peut entraîner une perte de contrôle et des blessures graves. Ne pas compter exclusivement sur les dispositifs de sécurité intégrés au produit. Une compréhension élémentaire du rebond peut réduire ou éliminer l'élément de surprise. Les surprises sont favorables aux accidents. S'assurer que l'endroit ou la scie est utilisée est dépourvu de tout obstacle. Ne pas laisser l'extrémité du guide entre en contact avec une bille, une branche, une palissade ou tout autre obstacle risquant d'être heurté pendant le travail. Ne couper que lorsque la visibilité et la lumière permettent de voir clairement. - Ne pas utiliser l'outil sur une échelle ou un support instable. Toujours couper avec les deux pieds posés sur un sol ferme pour éviter toute perte d'équilibre. Pour éviter les risques d'électrocution, ne pas travailler à moins de 15 metres (50 pi) de lignes électriques. Avant de lancer le moteur, s'assurer que la chaîne n'est en contact avec aucun objet. Toujours couper avec le moteur tournant à régime maximum. Serrer la gachette d'accélérateur à fond et maintenir une vitesse de coupe constante. - Ne pas forcer l'outil. Utiliser un outil approprié pour le travail. Un outil approprié exécutera le travail et de façon moins dangereuse s'il fonctionne dans les limites prévues. Pour éviter les risques de blessures, ne pas se tenir directement au-dessous des branches en train d'être coupées. Cet outil ne doit pas être tenu à un angle de plus de par rapport au niveau du sol.
Garder les poignées sèches, propres et exemptes d’huile ou de mélange de carburant. - Arrêter le moteur et s’assurer que l’accessoire de coupe est immobilisé avant de poser l’outil. Pour éviter les risques de choc électrique ou de blessures graves, ne pas utiliser ce produit avec un bloc moteur c. a. Suivre les instructions d'affutage et d'entretien fournies par le fabricant de la scie à chaîne. Utiliser exclusivement les guides et chaînes à faible risque de rebond spécifiques pour l’outil.
Ravitaillement en carburant
■ LE CARBURANT EST EXTRÉMEMENT INFLAMMABLE. Prendre des mesures de sécurité lors de l'utilisation pour diminuer le risque de blessures. ■ Stocker le carburant dans une zone froide bien ventilée à l'écart d'étincelle et / ou d'équipement producteur de flamme. ■ Stocker le carburant dans des conteneurs conçus spécifiquement à cet effet. Toujours faire le plein à l'extérieur et ne pas fumer pendant le ravitaillement en carburant. Ajouter du carburant avant de démarrer le moteur. Ne jamais retirer le couvercle du réservoir de carburant ni ajouter du carburant pendant que le moteur tourne ou quand le moteur est chaud. Si le carburant est renversé, ne pas essayer de démarrer le moteur mais écarter l'équipement de la zone de renversement et éviter de créer une source d'inflammation jusqu'à ce que les vapeurs de carburant se soient dissipées. - Remettre en place tous les bouchons de conteneur et de réservoir de carburant en les serrant fermement. Si le réservoir de carburant doit être vidé, le faire en plein air.
| Certains des symboles ci-dessous peuvent êtreprésentés sur l'outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser l'outil plus efficacement et de réduire les risques. | ||
| SYMBOLE | NOM | DÉSIGNATION / EXPLICATION |
| Symbole d'alerte de sécurité | Précautions destinées à assurer la sécurité. | |
| Lire le manuel d'utilisation | Pour réduire les risques de blessures, l'utiliseur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit. | |
| Protection oculaire, protection de l'ouie et casque | Porter une protection des yeux et de l'ouie, ainsi qu'un casque pendant l'utilisation de ce matériel. | |
| Chaussures de sécurité | Porter des chaussures de travail à semelle antidérapante lors de l'utilisation de l'outil. | |
| Gants | Porter des chaussures de sécurité à semelles antidérapantes et des gants écais pour assurer une bonne prise et protégger les mains. | |
| Pièces en mouvement | Garder les mains à l'écart des pièces en mouvement. | |
| Ne laisser personne s'approcher | Garder les badauds à une distance de 15 m (50 pi) minimum. | |
| Rebond | DANGER ! Attention aux rebonds. | |
| Surfaces brûlantes | Indique des SURFACES BRûLANTES. Garder toutes les parties du corps à l'écart des surfaces brûlantes. | |
| Risque d'électrocution | Danger! Risque d'électrocution! | |
| Essence et huile | Utiliser de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 [(R + M) / 2] ou plus. Cet outil utilise un moteur 2 temps qui nécessite un mélange d'essence et d'huile 2 temps. | |
| Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit. | ||
| SYMBOLE | SIGNAL | SIGNIFICATION |
| DANGER : | Indique une situation extrémement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles. | |
| AVERTISSEMENT : | Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles. | |
| ATTENTION : | Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée. | |
| ATTENTION : | (Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels. | |
Dépannage
Le dépannage exigeant des précautions extrêmes et la connaissance du système, il ne doit être confié qu'à un technicien de service qualifié. En ce qui concerne les réparations, nous recommendons de confier l'outil au CENTRE DE RÉPARATIONS AGRÉÉ le plus proche. Utiliser exclusivement des pièces identiques à celles d'origine pour les réparations.
Pour éviter des blessures graves, ne pas essayer d'utiliser ce produit avant d'avoir lu entièrement et bien compris toutes les instructions contenues dans le manuel d'utilisation. Conserver ce manuel d'utilisation et le consulter fréquemment, afin d'assurer le maintien de la sécurité et de pouvoir instruire les autres utilisateurs éventuels.
Avertissement :
L'utilisation de tout outil motorisé peut entraîner la projection d'objets dans les yeux et causer des lésions oculaires graves. Lors de l'utilisation d'outils motorisés, veiller à porter des lunettes étanches ou des lunettes de sécurité à coques latérales ou, si nécessaire, un masque facial intégral. Nous recommendons d'utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue ou des lunettes de sécurité munies d'écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1.
FICHE technique
Cylindrée du moteur 30 cc Longueur du guide 10 po Poids 7,3 kg (16 lbs)

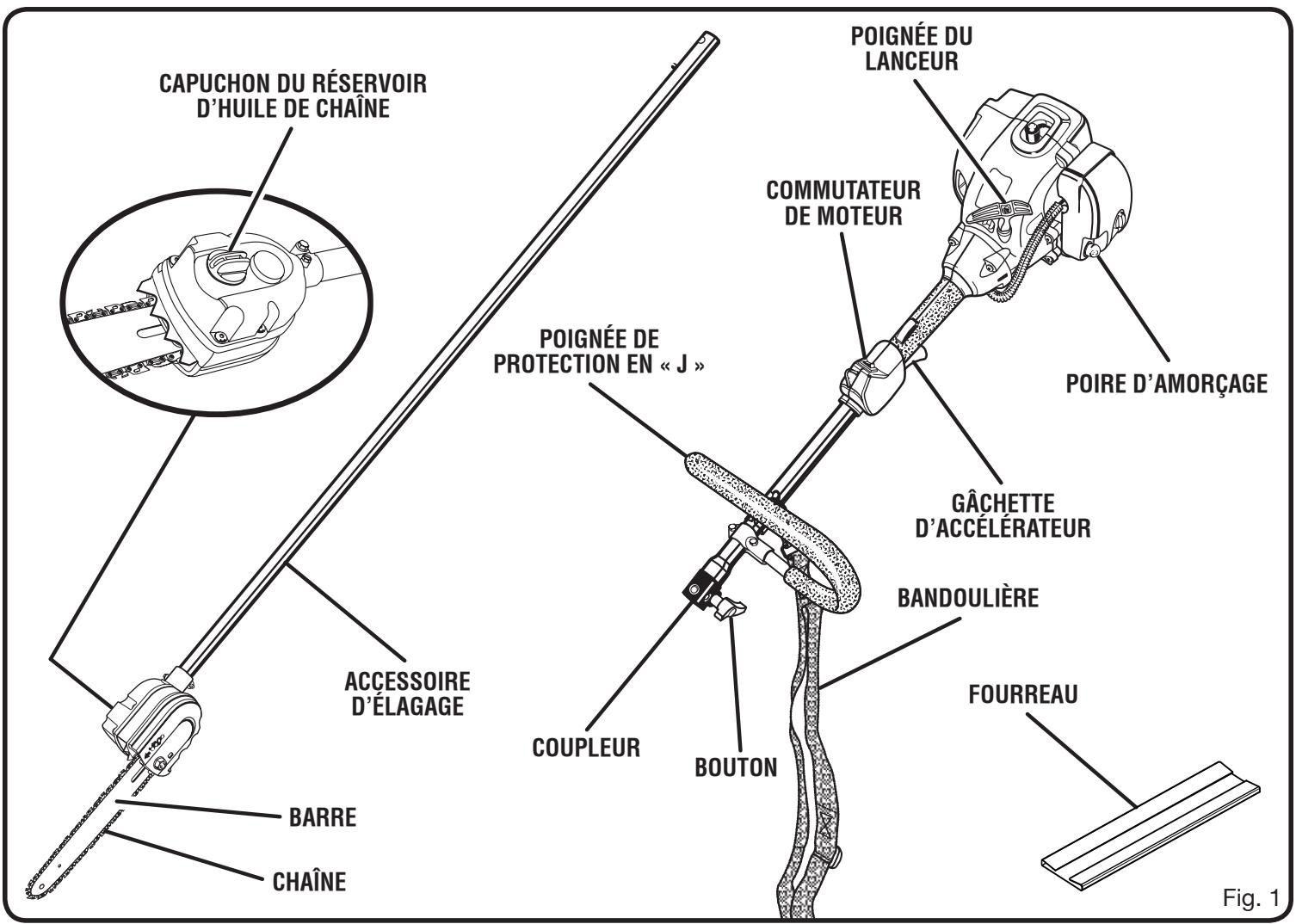

Apprendre à connaître l'élagueuse
Voir la figure 1.
Avant d'essayer d'utiliser ce produit, se familiariser avec toutes ses fonctions, tous ses dispositifs de sécurité et toutes les règles de sécurité d'utilisation.
Bandoulière
La bandoulière permet de soutenir le poids de l'élagueur pendant l'utilisation.
Commutateur de moteur
Le commutateur de moteur commande le système d'allumage. Le commutateur doit être dans la position de marche (ON) (I) pour que le moteur démarre et tourne.
Gachette d'accélérateur
La gachette d'accélérateur est utilisée pour démarrer l'élagueur, et aussi pour contrôler la rotation de lame.
LEVIER De VOLET de départ
Le levier de volet de départ ouvre et ferme l'étrangleur dans le carburateur.
Poignee du lanceur
La poignée du lanceur est utilisée pour démarrer le moteur.
Poignee de protection en « j »
L'utilisation de la poignée de protection en « J » permet un meilleur contrôle de l'élagueur pour maximiser la sécurité de l'opérateur.
POIRE d'amorçage
La poire d'amorçage pompe le carburant du réservoir de carburant vers le carburateur. Ceci est nécessaire uniquement lors du démarrage d'un moteur froid ou après le ravitaillement d'un moteur qui n'a plus de carburant.
Déballage
Ce produit doit être assemblé.
Avec précaution, sortir l'outil et les accessoires de la boîte. S'assurer que toutes les pièces figurant sur la liste de contrôle sont incluses. Examiner soigneusement l'outil pour s'assurer que rien n'a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné l'outil et avoir vérifié qu'il fonctionne correctement. Si des pièces sont manquantes ou endommagées, appeler le 1-800-860-4050.
LISTE de contrôle d'expédition
Bloc-moteur
Accessoire élagueuse
Clé mixte (5/8 x 3/4 po)
Fourreau
Flacon de 8 oz d'huile pour guide et chaîne
Flacon d'huile 2 temps
Support de bandoulière
Ancrage de bandoulière
Ensemble de poignée de protection en « J » :
Poignée de protection en « J »
Bride supérieure et inférieure
Boulon court
Boulon long
Rondelles plates (2)
Rondelles frein (2)
Écrous (2)
Manuel d'utilisation
Carte d'enregistrement en garantie
Avertissement :
Si des pièces manquent, ne pas utiliser cet outil avant qu'elles aient été installées. Le non-respect de cet avertissement pourrait entraîner des blessures personnelles graves.
Avertissement :
Ne pas essayer de modifier cet outil ou de créer des accessoires non commandés pour l'outil. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d'entraîner des blessures graves.
Avertissement :
Pour empêcher un démarrage accidentel pouvant entraîner des blessures graves, toujours déconnecter le fil de bougie de moteur de la bougie d'allumage avant d'assembler des pièces.

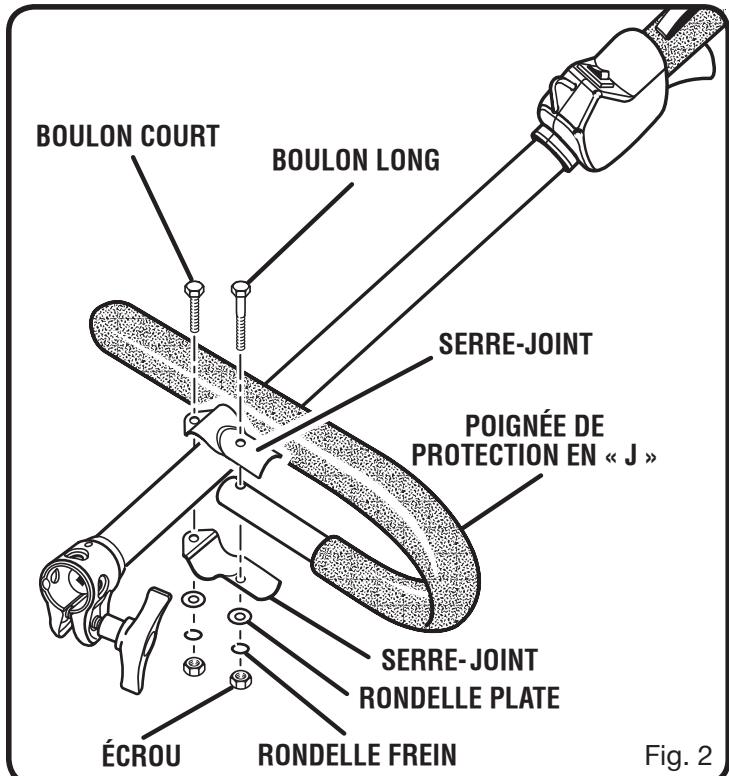

Voir la figure 2.
- Tenir les brides supérieure et inférieure serrées contre le tube d'arbre, de façon à ce que la poignée soit positionnée à la gauche de l'opérateur. ■ Insérer l'extrémité de la poignée entre les brides. Aligner les trous de boulon et insérer le boulon long (1/4-20 x 1 -1/2 po) dans le côté de la poignée. ■ Installer le boulon court (1/4-20 x 1 po) de l'autre côte de la bride. Installer la rondelle plate, les rondelles frein et les écrous à six pans pour maintenir l'ensemble en place.
- Une fois l'assemblage terminé, ajuster la position de la poignée avant pour obtenir le meilleur équilibre et le meilleur comportement d'utilisation. Serrer le boulon long avant le boulon court.
Fig. 2
Installation de la bandoülière

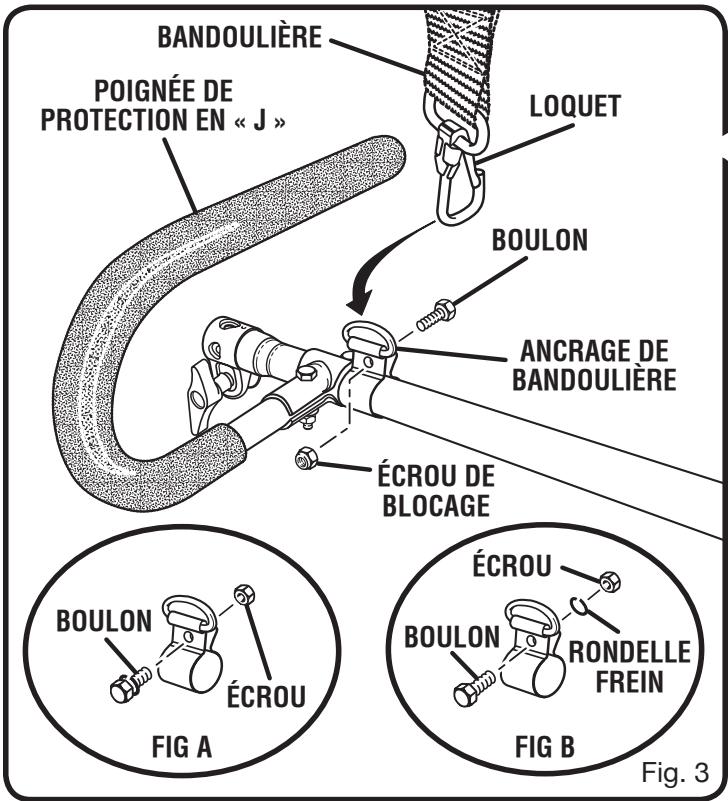

Voir la figure 3.
La bandoulière assure un support supplémentaire de l'élagueuse pendant l'utilisation.
Installation du support de la bandoulière :
Assemblage
Sortir les écrous hexagonaux, rondelles de frein et boulon du support de bandoulière. Écarter les extrémités du support pour allonger légèrement. Glisser le support sur l'arbre de bloc-moteur directement derrière la poignée de protection en « J » - Serrer ensemble les extrémités du support pour resserrer. Réinstaller le boulon, la rondelle frein et l'écrou hexagonal pour bloquer. Accrocher la bandoulière sur son ancrage.
Connexion du bloc-moteur à l'accessoire d'élagage

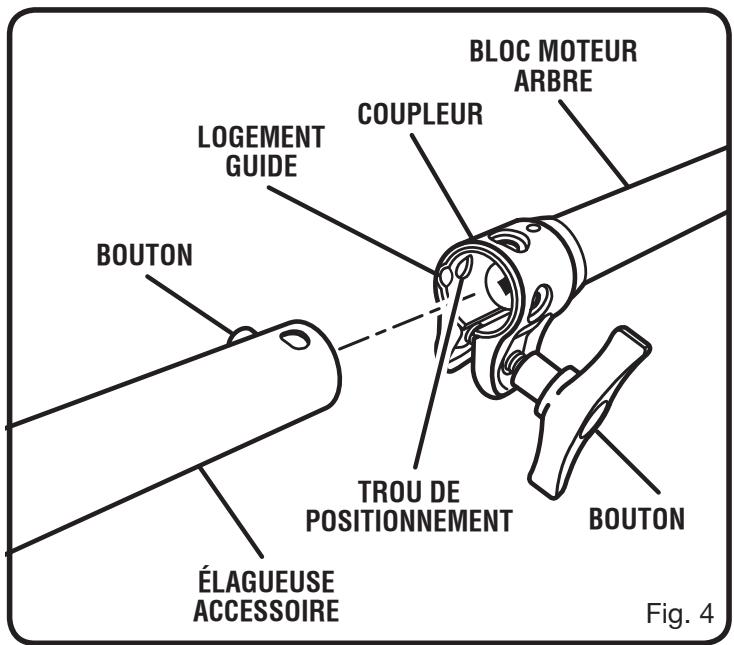

Voir la figure 4.
L'accessoire d'élagage se raccorde au bloc-moteur à l'aide d'un dispositif de couplage.
Installation de l'accessoire :
Desserrer le bouton du coupleur du bloc-moteur et retirer le capuchon d'extrémité de l'accessoire. - Appuyer sur le bouton se trouvant sur l'axe de l'accessoire d'élagage. Aligner le bouton sur la rainure guide du bloc-moteur et emboiter les deux arbres. Tourner l'arbre de rallonge jusqu'à ce que le bouton de verrouillage s'engage dans le trou de positionnement.
REMARQUE: L'accessoire ne doit être utilisé qu'avec la lame en position verticale. Si le bouton ne relâche pas complètement dans le trou de positionnement, l'arbre n'est pas verrouillé en place. Tourner légèrement les arbres dans les deux sens jusqu'à ce que le bouton s'engage complètement.
Serrer fermement le bouton.
Desserrer le bouton. Enfonce le bouton et tourne les arbres pour retarder et séparer les extrémités.
Huileur de chaîne
Remplir le réservoir d'huile de guide et chaîne avant de lancer le moteur.
Mélange de carburant
Cet outil utilise un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps. Mélanger de l'essence sans plomb et de l'huile moteur 2 temps dans un jerrycan de 4 litres propre homologué pour l'essence.
- Ce moteur est certifié pour fonctionner avec de l'essence sans plomb pour véhicules automobiles. ■ Mélanger une huile 2 temps de haute qualité, à un dosage de 2,6 oz par gallon (18 cl/litre). Ne pas utiliser d'huile automobile ou pour moteur hors-bord 2 temps. NE PAS mélanger plus de carburant qu'il ne sera utilisé dans une période de 30 jours.
| MÉLANGE PREMIUM EXACT (50:1) | |
| ESSENCE | HUILE |
| 1 gallon (US) | 2,6 oz. |
| 1 litre | 20 cc (20 ml) |
Remplissage du réservoir
Nettoyer le pourtour du bouchon de remplissage pour éviter la contamination du carburant. Desserrer lentement le bouchon du réservoir de carburant. Poser le bouchon sur une surface propre. ■ Verser le mélange dans le réservoir avec précaution. Éviter de répandre du carburant. Avant de remettre le bouchon en place, nettoyer et inspecter son joint. ■ Remettre immédiatement le bouchon en place et le serrer à la main. Essuyer tout carburant répandu.
REMARQUE: Il est normal qu'un moteur neuf dégage de la fumée après la première utilisation.
Avertissement :
Toujours arrêter le moteur avant l'approvisionnement en carburant. Ne jamais remplir le réservoir d'une machine lorsque le moteur tourne ou est chaud. S'éloigner d'au moins 10 m (30 pi) du point d'approvisionnement avant de lancer le moteur. Ne pas fumer!
Avertissement :
Ne pas laisser la familiarité avec les outils faire oublier la prudence. Ne pas oublier qu'une fraction de seconde d'attention peut entraîner des blessures graves.
Avertissement :
Toujours porter des lunettes étanches ou des lunettes de sécurité à coques latérales, un casque et des chaussures de sécurité lors de l'utilisation d'outils. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.
Avertissement :
Ne pas utiliser d'outils ou accessoires non recommandés par le fabricant pour cet outil. L'utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.
Avertissement :
Pour éviter le rebond ou le blocage du guide chaîne et des blessures, ne jamais couper de branches ne pouvant pas être atteintes sans décrocher ou retirer la bandoulière.
Ne jamais se tenir directement en dessous d'une branche en train d'être coupée. Toujours utiliser la bandoulière pour accroître la sécurité et soutenir l'outil. S'assurer que le bouton est bien serré avant d'utiliser l'outil, et le vérifier de temps à autre pour éviter le risque de blessures graves.
Méthode de COUPE élémentaire
Suivre la procédure ci-dessous pour éviter d'endommager l'écorce de l'arbre ou du buisson. Ne pas utiliser un mouvement de sciage d'avant en arrière.
Appuyer à fond sur la gachette pour accélérer au maximum juste avant que la chaîne n'attaque le bois. Maintenir le moteur à plein régime pendant toute la durée de la coupe. ■ Effectuer une première entaille peu profonde (1/4 du diamètre de la branche) et pratiquée par le dessous de la branche, après de la branche maîtresse ou du tronc. ■ Effectuer une seconde entaille par le dessus de la branche, à l'extérieur de la première. La coupe finale doit être pratiquée près du tronc.
REMARQUE : Pour la seconde et la dernière coupe (pratiquées par le dessus de la branche), tenir le guide avant contre la branche. Ceci stabilise la branche et facilite la coupe. Laisser la scie effectuer le travail, ne la pousser que légèrement vers le bas. Une force excessive pourrait endommager la chaîne, le guide ou le moteur.

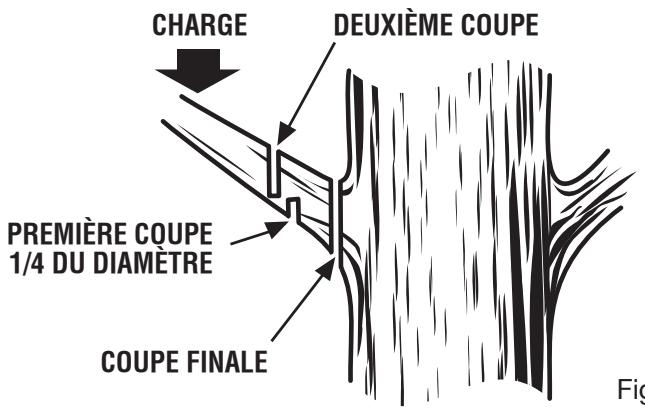

Preparation pour la COUPE

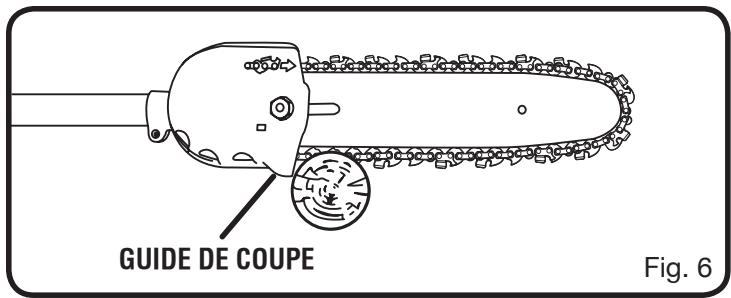

Voir les figures 5 et 8.
- Porter des gants antidérapants pour assurer une prise et une protection maximum. Toujours maintenir une bonne prise lorsque le moteur tourne. Saisir fermement la poignée arrière avec la main droite et la poignée avant avec la main gauche.
- Tenir l'outil fermement, à deux mains. Toujours garder la main gauche sur la poignée avant et la main droite sur la poignée arrière, de façon à ce que le corps se trouve à gauche de la ligne de chaîne. Ne jamais utiliser une prise gauchère (mains inversées) ou une position qui place le bras ou le corps en travers de la ligne de chaîne.
Fig. 5
Utilisation
- Relâcher la gâchette dès que la coupe a été effectuée et faire le moteur retourner au ralenti. Un fonctionnement à plein régime sans charge de coupe peut inutilement causer une usure excessive de la chaîne du guide et du moteur.
Si la bonne procédure de coupe n'est pas respectée, la chaîne et le guide seront pincés ou bloqués dans l'entaille. Dans cette éventualité :
Couper le moteur. Desserrer le bouton sur le coupleur. Appuyer sur le bouton de l'arbre et tirer sur les arbres avec un mouvement de torsion pour séparer l'élagueur du bloc moteur. Si la branche peut être atteinte en se tenant au sol, la soulever tout en tenant l'accessoire. Ceci devrait « ouvrir » l'entaille et libérer l'outil. ■ Si l'outil reste bloqué, consulter un professionnel.

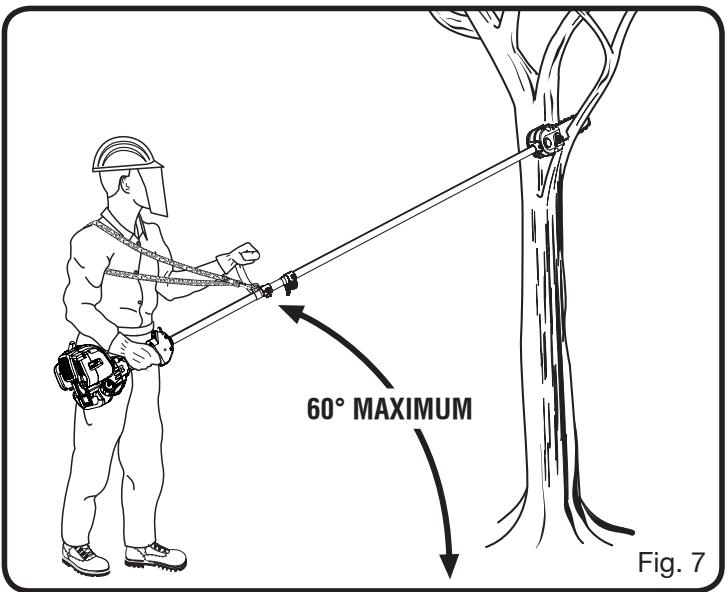

Ébranchage et émondage

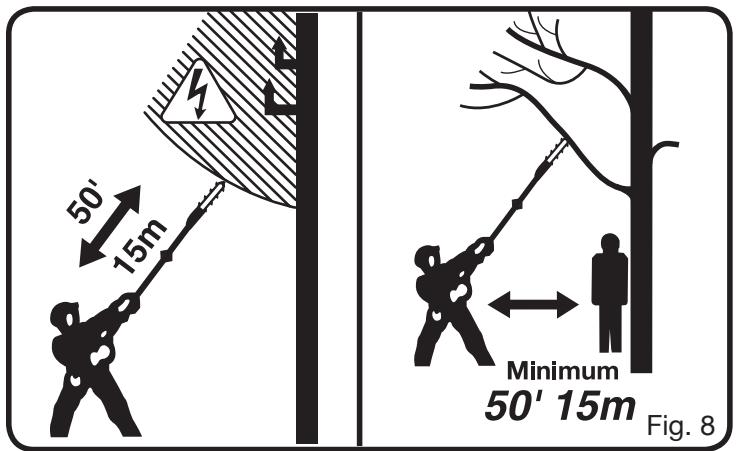

Voir les figures 8 et 9.
Cet outil est conçu pour couper de petites branches, d'un diamètre maximum de 15 cm (6 po). Pour un résultat optimal, prendre les précautions suivantes :
Planifier soigneusement la coupe. Prévoir la direction dans laquelle la branche tombera. - Les branches peuvent tomber dans une direction imprévue. Ne jamais se tenir directement au-dessous d'une branche en train d'être coupée. L'angle de coupe le plus courant est de. Cet angle peut être réduit en fonction de la situation, comme illustré ci-dessous. Plus l'angle de l'arbre de l'élagueur se par rapport au sol est prononcé, plus la première entaille (effectuée par le dessous de la branche) est difficile à réaliser. Couper les branches longues en plusieurs fois. Couper les branches basses pour laisser aux branches hautes davantage d'espace pour tomber.
Travailler lentement et tenir l'outil fermement à deux mains. Se tenir bien campé et en équilibre. Garder le tronc entre le corps et la chaîne pendant l'ébranchage. Couper en se tenant du côté du tronc opposé à la branche à couper. - Ne pas travailler en se tenant sur une échelle, ce qui est extrêmement dangereux. Ce type de travail doit être confié à des professionnels. Ne pas couper au ras d'une branche maîtresse ou du tronc avant d'avoir coupé la branche à distance pour en réduire le poids. Suivre la bonne méthode de coupe évite d'endommager l'écorce. Ne pas utiliser l'élagueur pour abattre ou tronçonner des arbres. Pour éviter les risques d'électrocution, ne pas travailler à moins de 15 m (50 pi) de lignes électriques. Garder les badauds à une distance de 15 m (50 pi) minimum.

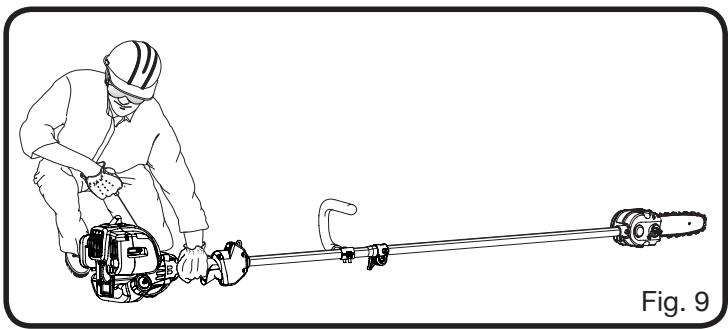

Position de départ
Voir la figure 9.
Poser l'élagueuse au sol et vérifier qu'aucun obstacle ne se trouve à proximité immédiate. S'assurer que rien ne risque d'entrer en contact avec le guide et la chaîne.

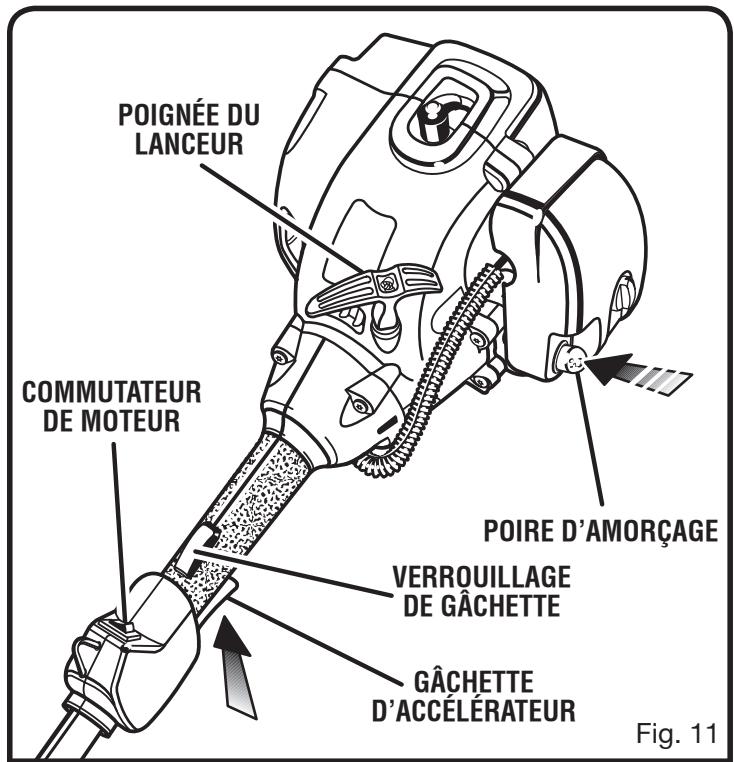

Démarrage et arrêt

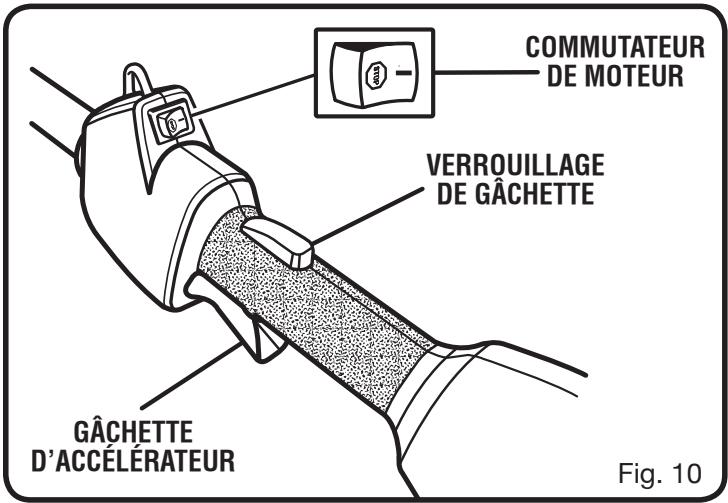

Voir les figures 10 à 12.
Démarrage du moteur FROID :

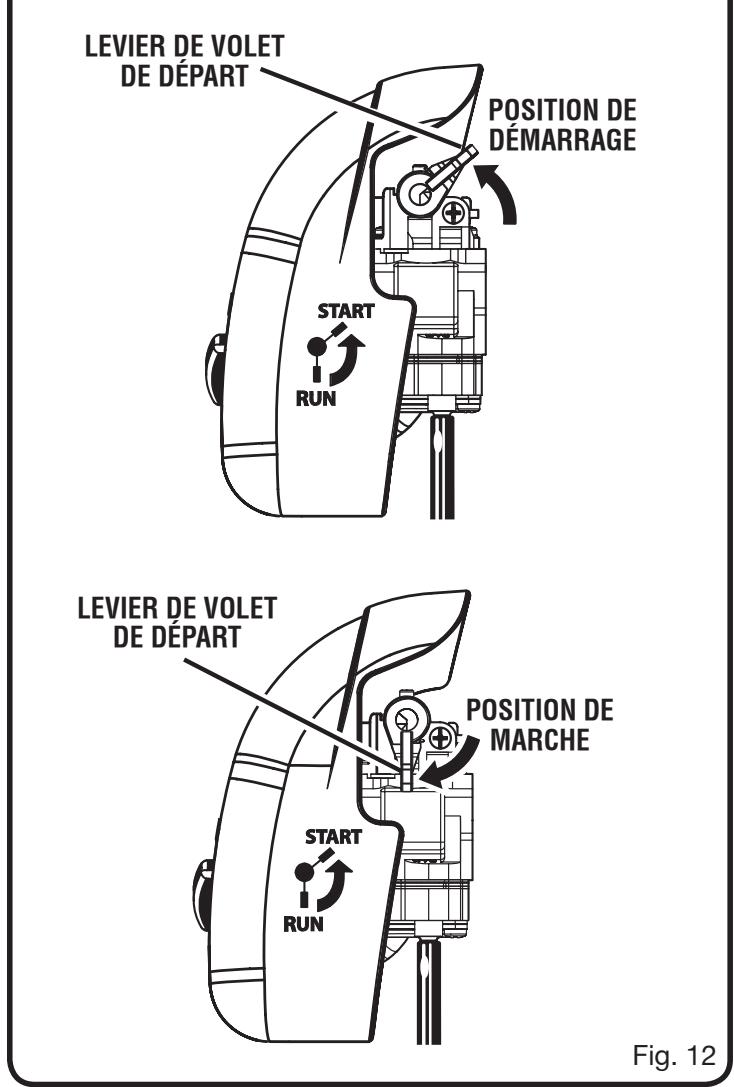

NE PAS appuyer sur la gâchette avant que le moteur démarre et reste en marche.
Poser le taille-bordures sur un sol nu et plat. ■ AMORÇAGE - Appuyer 7 fois sur la poire d'amorçage. METTRE le volet de départ en position d'étranglement START (démarrage). TIRER sur le cordon du lanceur jusqu'à ce que le moteur démarre. Laisser le moteur tourner pendant 15 secondes. Appuyer sur le verrouillage et la gâchette.
REMARQUE : Lorsque la gachette est relachée, le levier est passé en position RUN (marche).
Démarrage du moteur CHAUD :
Tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre.
ARRET Du moteur:
Maintenir le commutateur en position « OFF » jusqu'à ce que le moteur s'arrête.
Fig. 11
Avertissement :
Utiliser exclusivement des pièces Ryobi d'origine pour les réparations. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l'outil.
Avertissement :
Toujours porter des lunettes de sécurité munies d'écrans latéraux lors de l'utilisation d'outils motorisés ou des opérations de nettoyage à l'air comprimé. Si une opération dégage de la poussière, porter également un masque anti-poussière.
Avertissement :
Avant d'inspecter, nettoyer ou entretenir l'équipement (sauf pour les réglages de carburateur), couper le moteur, attendre que toutes les pièces en mouvement s'arrêtent, déconnecter le fil de la bougie et l'écarter de la bougie. Le non-respect de ces instructions peut entraîner des blessures graves ou des dégâts matériels.
Entretien général
Éviter d'utiliser des solvents pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvents du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.
Avertissement :
Ne jamais laisser de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.
Seules les pièces figurant sur la liste de contrôle sont conçues pour être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées dans un centre de réparations Ryobi/agréé.
Tension de la châine
Voir les figures 13 à 14.
Avertissement :
Pour éviter des blessures, ne jamais toucher ou régler la chaine lorsque le moteur tourne. La chaine de la scie est extrêmement tranchante. Toujours porter des gants lors de son entretien.
Couper le moteur avant de régler la tension de la chaîne. S'assurer que l'écrou du guide n'est serré qu'à la main et tourner la vis vers la droite pour tendre la chaîne. Voir « Remplacement du guide et de la chaîne » plus loin dans ce manuel, pour des informations plus détaillées.

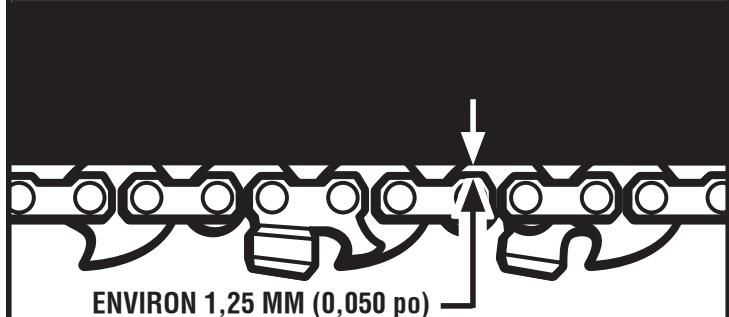

REMARQUE: Une chaîne froide est correctement tendue lorsqu'elle ne présente pas de mou au-dessous du guide et qu'elle est bien serrée mais peut cependant être tournée à la main sans se gripper.

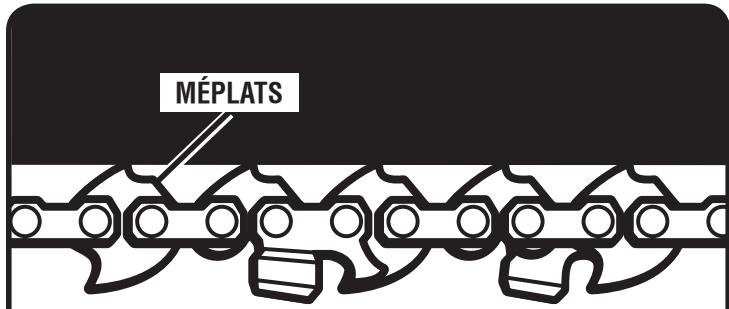

La chaîne doit être retendue chaque fois que les plats des maillons d'entraînement pendent au-dessous de la rainure du guide comme illustré à la figure 20. - Pendant l'utilisation normale, la température de la chaîne augmente. Les maillons d'entraînement d'une chaîne chaude correctement tendue pendent d'environ 1,25 mm (0,050 po) hors de la rainure du guide comme illustré à la figure 14.
REMARQUE: Les chaînes neuves ont tendance à s'étirer. Il convient donc de vérifier leur tension fréquemment et de la corriger selon le besoin.
Une châine régée à chaud peut désentrainer une tension excessive une fois refroidie. Vérifier la « tension à froid » avant l'utilisation suivante.
Fig. 13 Fig. 14
Entretien

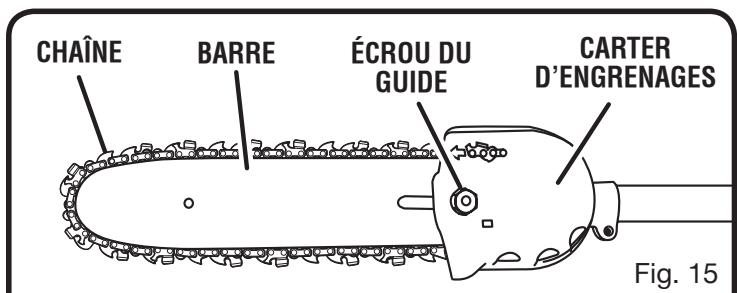

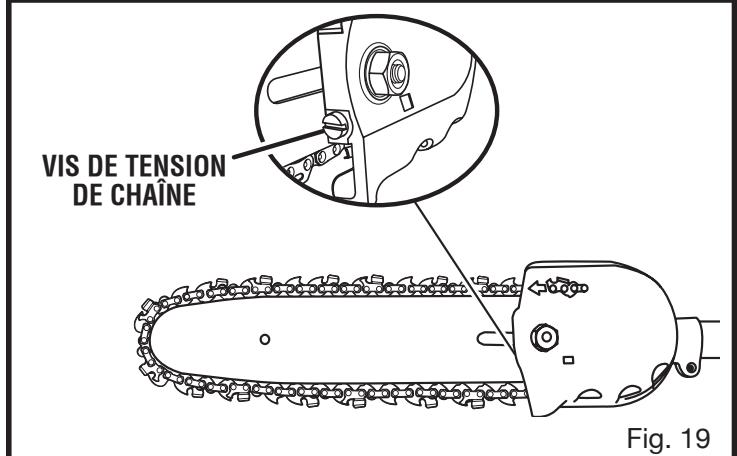

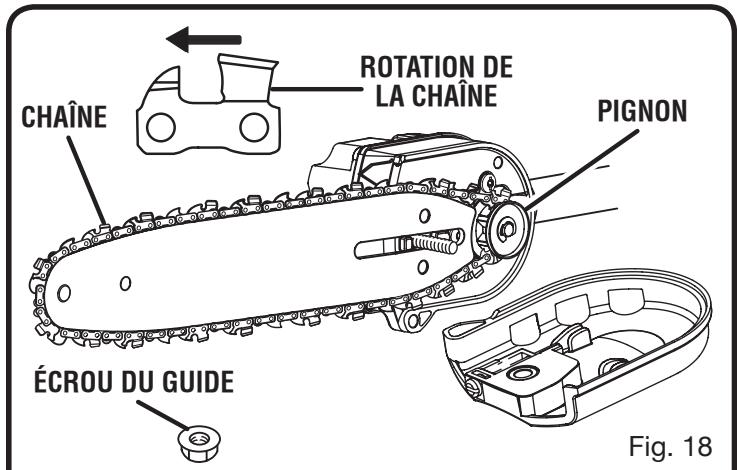

Voir les figures 15 à 20.
Avertissement :
Pour éviter des risques de blessures, arrêtez le moteur avant de remplacer le guide, la chaîne ou d'effectuer un entretien.

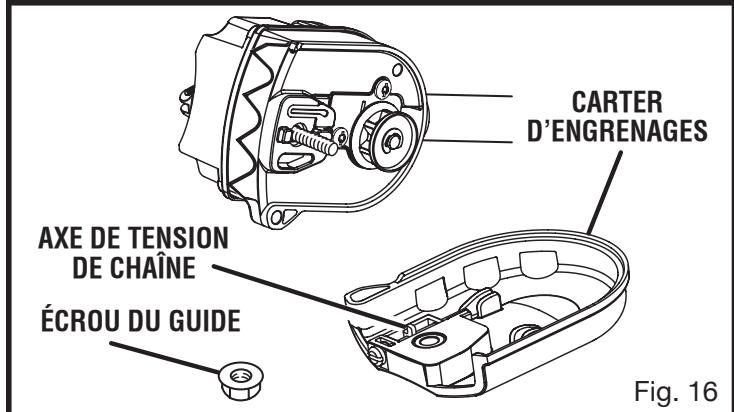

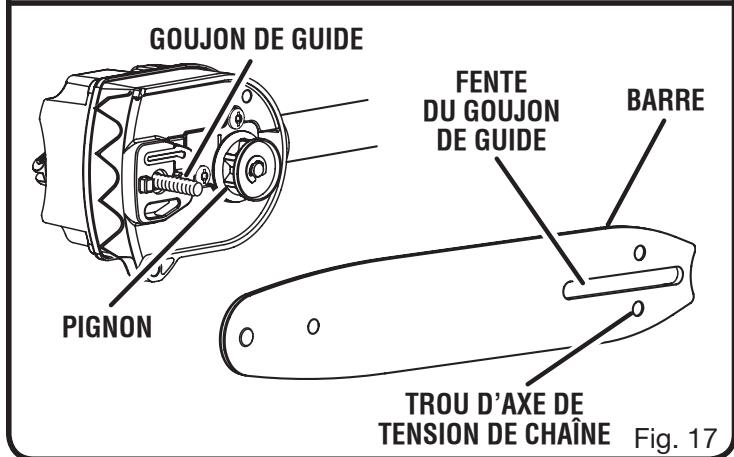

Retirer l'écrou du guide et le couvercle du carter d'engrenages. Le guide comporte une fente qui s'engage sur le goujon. Le guide comporte également un trou qui s'engage sur l'axe de tension de la chaîne. - Placer la barre sur le goujon, de façon à ce que l'axe de tension de la chaîne soit inséré dans son trou. ■ Engager la chaîne sur le pignon et dans la rainure du guide. Les dents du haut du guide doivent être orientées vers l'avant, dans le sens de rotation de la chaîne. - Remettre le couvercle du carter d'engrenages et l'écrou du guide en place. Serrer l'écrou du guide à la main seulement. Le mouvement du guide est nécessaire pour le réglage de la tension.
Éliminer complètement le mou de la châne en tournant la vis de réglage de tension vers la droite jusqu'à ce que la châne soit bien ajustée dans la rainure du guide. ■ Relever l'extrémité du guide pour vérifier le mou. Lâcher l'extrémité du guide et tourner la vis de tension de la chaîne de 1/2 tour vers la droite. Répéter l'opération jusqu'à ce que le mou soit complètement éliminé. ■ Maintenir l'extrémité du guide relevant et serrer fermement l'écrou de montage. La chaine est correctement tendue lorsqu'elle ne présente pas de mou en dessous du guide et qu'elle est bien serrée mais peut cependant être tournée à la main sans se gripper.
REMARQUE: Si la chaine est trop tendue, elle ne peut pas tourner. Desserrer légèrement l'écrou du guide et tourner la vis de tension de 1/4 de tour vers la gauche. Relever l'extrémité du guide et desserrer l'écrou de montage.
Réglage du ralentir

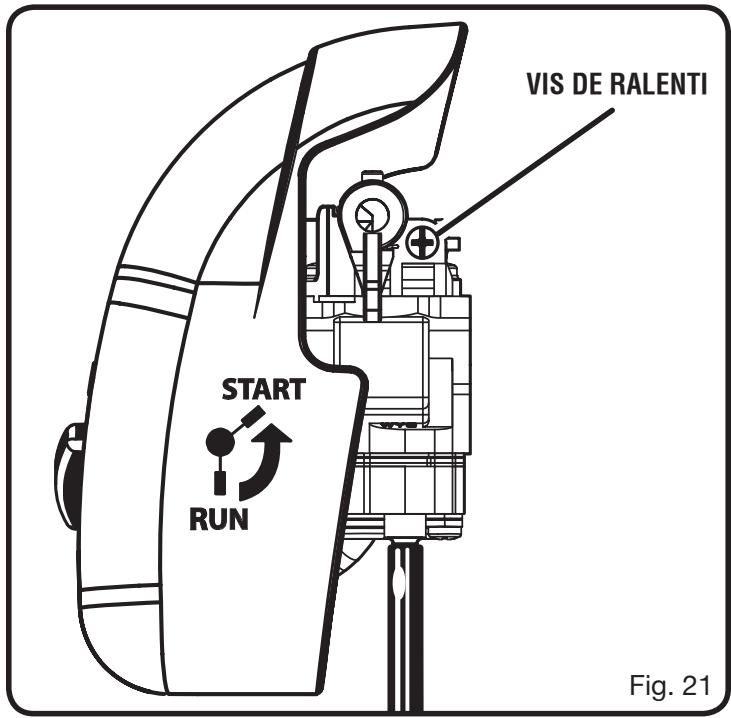

Voir la figure 21.
Si la chaîne tourne lorsque le moteur est au ralenti, tourner la vis de ralenti du moteur du taille-bordures. Tourner la vis de ralenti vers la gauche pour réduire le régime et arrêter la rotation de la chaîne. Si la chaîne continue de tourner au ralenti après avoir effectué le réglage, confier la scie à un centre de réparations et ne plus l'utiliser tant que les réparations n'ont pas été effectuées.
Avertissement :
La chaîne ne doit jamais tourner lorsque le moteur est au ralenti. Tourner la vis de ralenti dans le sens inverse des aiguilles d'une montre pour réduire le régime de ralenti et immobiliser la chaîne ou confier la scie à un centre de réparations, et ne plus l'utiliser tant que les réparations n'ont pas été effectuées. La rotation de la chaîne au ralenti peut causer des blessures graves.
Fig. 21

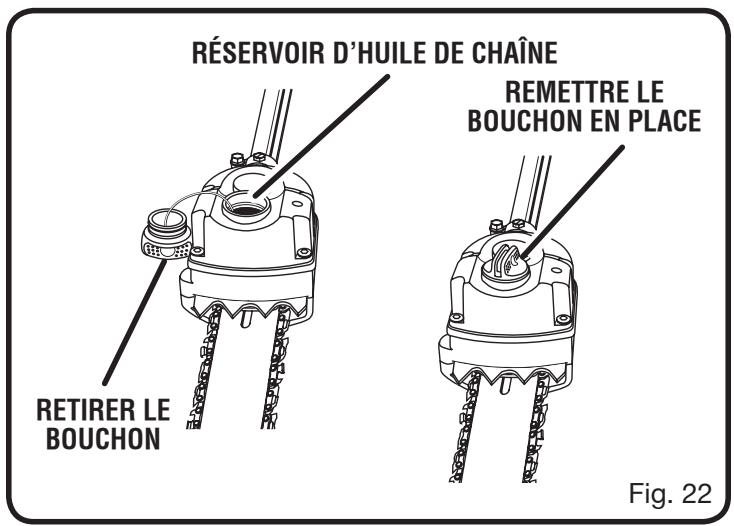

Systeme de lubrification de la CHAINE
Voir la figure 22.
Utiliser une huile pour guide et chaîne Premium. Cette huile, conçue pour les chaînes et huileurs de chaîne, est formulée pour fonctionner dans une vaste plage de températures sans être diluée. Retirer le bouchon et verser soigneusement environ 23 cl (8 oz) d'huile pour guide et chaîne dans le réservoir. Remettre le bouchon en place et le serrer fermement. Vérifier et remplir le réservoir d'huile lors de chaque approvisionnement en carburant.
REMARQUE: Ne pas utiliser d'huile sale, usagée ou autrement contaminée. Cela pourrait endommager la pompe à huile, le guide ou la chaine.
Fig. 22
Entretien de la châine

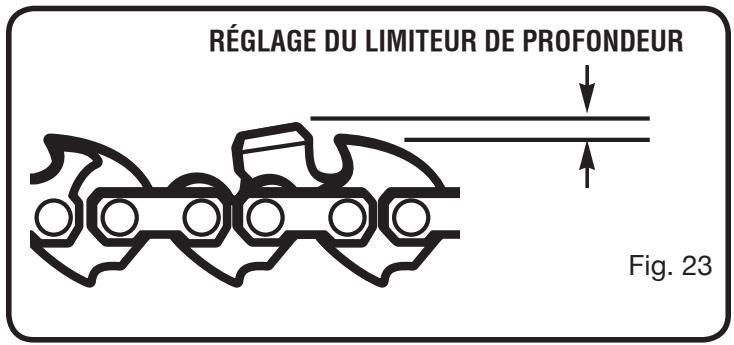

Voir la figure 23.
Pour couper rapidement et nettement, la chaine doit être correctement entretenue. Les conditions suivantes indiquent que la chaine a besoin d'être affûtée :
Les copeaux sont petits et poudreux. La chaine doit être forcée au travers du bois pour couper. La chaine ne coupe que d'un côté.
Lors de l'entretien de la chaine, tenir compte des points suivants :
- Un angle d'affutage incorrect de la plaque latérale peut accroître les risques de rebond puissant. Le réglage de la profondeur de coupe détermine la pénétration des dents dans le bois et la taille des copeaux produits. Un réglage trop profond accroît le risque de rebond. Une profondeur insuffisante réduit la taille des copeaux, donc l'efficacité de coupe de la chaîne. Si les dents de la chaîne ont heurté des objets durs tels que des clous ou des pierres, ou ont été abrassées par du sable ou de la boue se trouvant sur le bois, la faire affûter dans un centre de réparations agréé.

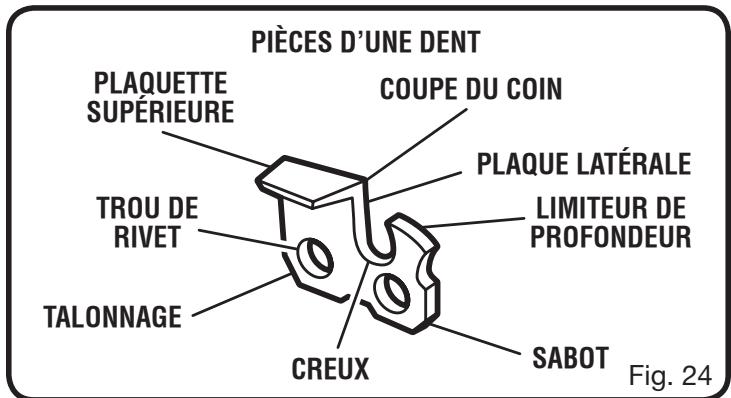

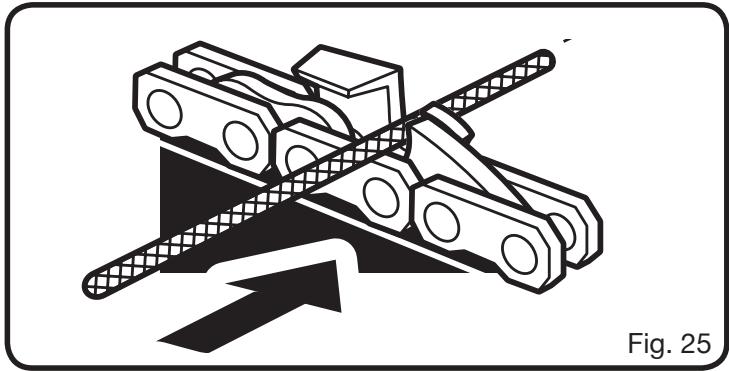

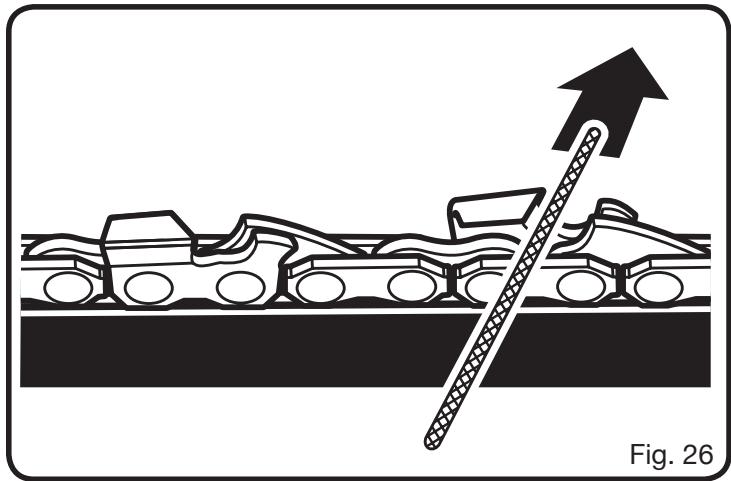

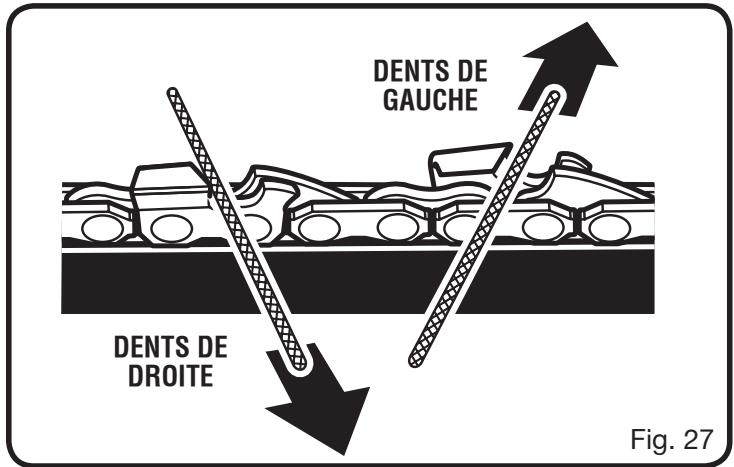

Comment affuter les DENTS
Voir les figures 24 à 27.
Veiller à limer toutes les dents aux angles spécifiés et à la même longueur, car une coupe rapide ne peut être obtenue qu'avec des dents uniformes.
- Serrer la chaîne de manière à ce qu'elle n'oscille pas. Tout le limage doit être effectué au point central du guide. Porter des gants protecteurs. Utiliser une lime ronde de 5/32 po, et un porte-lime. Garder la lime de niveau avec la plaque supérieure de la dent. Ne pas incliner la lime ou utiliser un mouvement de bascule.
Exercer une pression légère mais ferme et limer en direction du coin avant de la dent. Soulever la lime du métal à chaque retour.
Effectuer quelques passes fermes sur chaque dent. Limer toutes les gouges de gauche dans un sens. Ensuite, passer à l'autre côté et limer toutes les gouges de droite dans l'autre sens. De temps à autre, éliminer la limaille de la lime au moyen d'une brosse métallique.
Une chaîne émoussée ou impropèrment affûtée peut causer une vitesse excessive du moteur pendant la coupe et l'endommager gravement.
Avertissement :
Un affutage incorrect de la chaine accroit le risque de rebond. L'utilisation d'une chaine endommagée peut causer de blessures graves.
D'échappement et du silencieux
Selon le type de carburant utilisé, le type et la quantité d'huile utilisée et / ou les conditions d'utilisation, l'orifice d'échappement et le silencieux peuvent être obstrués par de la calamine. Si un outil motorisé semble avoir perdu de la puissance, le moteur doit être décalaminé par un technicien qualifié pour restaurer le fonctionnement normal.
Pare-Étincelles
Le pare-étincelles doit être nettoyé ou remplacé toutes les 25 heures de fonctionnement ou tous les ans pour assurer le fonctionnement correct de l'outil. Pour l'emplacement du pare-étincelles et des instructions de nettoyage spécifiques, contacter le centre de réparation agréé le plus proche.
Reemplacement et nettoyage du filtre à air

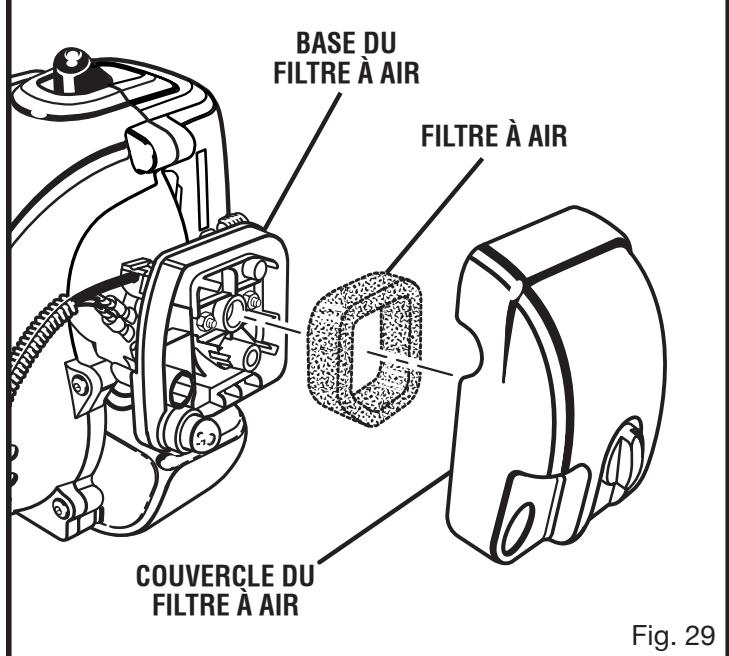

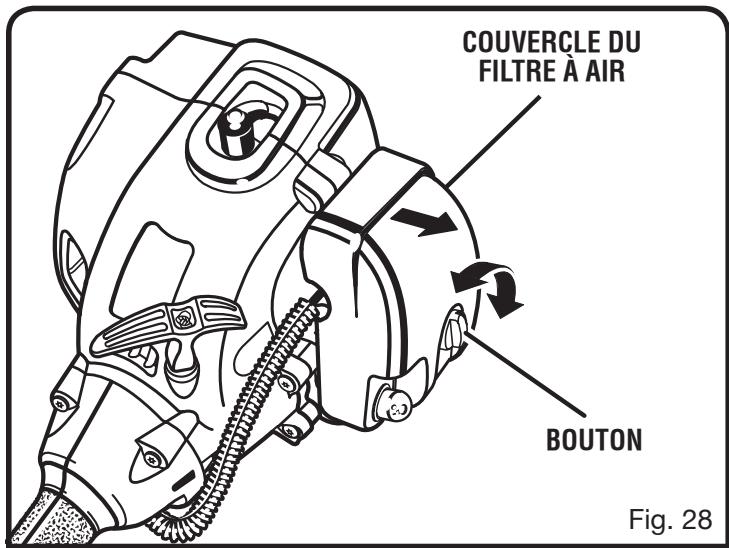

Voir les figures 28 et 29.
Pour assurer un fonctionnement correct et une longue vie utile, garder le filtre à air propre.
Retirer le couvercle du filtre à air en appuyant sur le loquet avec le pouce et en tirant délicatement sur le couvercle. Retirer le filtre et le nettoyer dans de l'eau savonneuse tiède propre. Le rincer et le laisser sécher complètement. Pour obtenir un fonctionnement optimal, le replacer annuellement. Réinstaller le filtre. - Remettre le couvercle du filtre à air en place en insérant ses languettes dans les fentes de la base du filtre et appuyer sur le couvercle de manière à l'encliqueter correctement.
Avertissement :
Un bouchon de carburant qui fuit pose un risque d'incendie et doit être remplacé immédiatement.
Le bouchon du réservoir de carburant contient un filtre et un clapet antiretour non réparables. Un filtre à carburant colmaté nuit au bon fonctionnement du moteur. Si le fonctionnement du moteur s'améliore lorsque le bouchon est desserré, le clapet antiretour peut être défectueux ou le filtre colmaté. Si nécessaire, remplacer le bouchon de carburant.
Bougies
Ce moteur utilise une bougie Champion RCJ-6Y avec un écartement d'électrode de 0,635 mm (0,025 po). La bougie doit être remplacée annuellement par une bougie identique.
Remisage (1 mois ou plus)

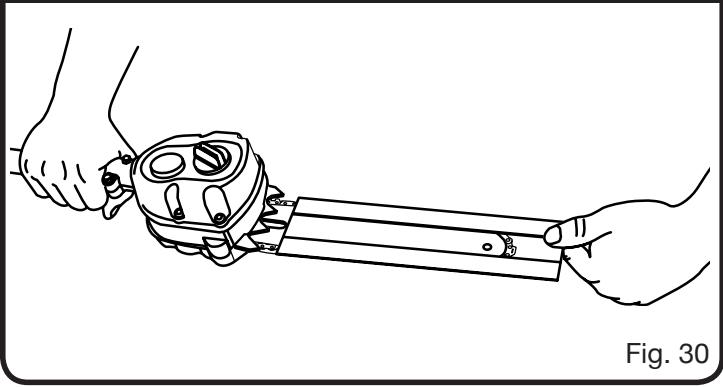

Voir la figure 30.
Vider complètement le réservoir de carburant dans un bidon ou jerrycan approuvé pour l'essence. Laisser le moteur tourner jusqu'à ce qu'il cale. Nettoyer soigneusement le taille-bordures. La remiser dans un endroit bien aéré, inaccessible aux enfants. La tenir à l'écart de produits corrosifs, tels que les produits chimiques de jardinage et le sel de dégivrage. - Se conformer à toutes les réglementations locales et ISO concernant la sécurité de la manipulation et de l'entreposage de l'essence. L'excédent de carburant peut être utilisé pour d'autres machines à moteur 2 temps. Toujours placer le fourreau sur le guide lors du transport ou du remisage de l'élagueuse. Le fourreau est très ajusté et il doit être installé avec la plus grande prudence, car les dents de la chaîne sont tranchantes. Pour ce faire, saisir le fourreau à une extrémité en son milieu et l'enfiler avec prudence sur la chaîne comme illustré ci-dessous. Veiller à ne pas se couper sur les dents de la chaîne.
Dépannage
| PROBLÈME | CAUSE | SOLUTION |
| Le moteur ne démarre pas. | Pas d'étincelle.Pas de carburant.Moteur noyé.Le cordon du lanceur est plus difficile à tirer que lorsque l'outil était neuf. | Vérifier la bougie. Retirer la bougie. Remettre le capuchon sur la bougie et poser cette dernière sur le cylindre métallique. Tirer le cordon du démarreur et regarder si une étincelle se produit à l'électrode de la bougie. En l'absence d'étincelle, répéter l'opération avec une bougie neue Actionner la poire d'amorçage jusqu'à ce qu'elle soit remplie de carburant. Si elle ne se remplit pas, le système d'alimentation en carburant est obstrué. Contacter un centre de réparations. Si la poire se remplit, il se peut que le moteur soit noyé, passer à la suite. Le volet de départ étant en position de marche ("RUN"), tirer le cordon du lanceur 3 fois. Si le moteur ne démarre pas,mettre le volet de départ en position "START" (démarriage) et répéter la procédure normale de démarriage. Le moteur ne démarre toujours pas, répéter la procédure avec une nouvelle bougie. Contacter un centre de réparations. |
| Le moteur démarre, mais n'accélère pas. | Le moteur prend environ 3 minutes pour se réchauffer. | Laisser le moteur se réchauffer complètement. Si le moteur n'accélère pas après trois minutes, contacter un centre de réparations. |
| Le moteur démarre, mais ne tourne qu'à haut régime, le volet de départ étant demi ouvert. | Le carburateur nécessite un réglage. | Contacter un centre de réparations. |
| Le moteur ne parvient pas au régime maximum et dégage trop de fumée. | Vérifier le mélange de carburant.Filtre à air encrassé.Ecran pare-étincelles encrassé. | Utiliser un mélange de carburant et d'huile 2 temps correct et frais.Nettoyer le filtre à air. Voir la section « Remplacement et nettoyage du filtre à air», plus haut dans ce manuel.Contacter un centre de réparations. |
| Le moteur démarre, tourne et accélère correctement, mais ne tient pas le ralenti. | La vis de ralenti du carburateur | Tourner la vis de ralenti vers la droite, pour augmenter le régime de ralenti. |
| Le guide et la chaîne chauffent et fument. | Regarder si la chaîne est trop tendueRéserveur d'huile vide | Tendre la chaîne. Voir « Tension de la chaîne » plus haut dans ce manuel.Vérifier le niveau d'huile de chaîne dans le réservoir. |
| Le moteur tourne, mais la chaîne ne se met pas en rotation. | Tension de la chaîne excessive.Vérifier l'ensemble guide et chaîne.S'assurer que l'ensemble guide et chaîne n'est pas endommagé. | Retendre la chaîne. Voir « Tension de la chaîne » plus haut dans ce manuel.Voir « Remplacement du guide et de la chaîne » plus haut dans ce manuel.S'assurer que l'ensemble guide et chaîne n'est pas endommagé. |
Énoncé de la garantie limitée
Ryobi Technologies, Inc., garantit à l'acheteur original que ce produit Ryobi Technologies, Inc. est exempt de tout vice de matériel ou de fabrication et s'engage à réparer ou remplacer gracieusement, à son choix, tout produit s'avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d'achat.
- Deux ans sur les produits utilisés par des particuliers. 90 jours pour les produits utilisés à toutes autres fins, telles que les travaux commerciaux et la location.
Cette garantie ne couvre que l'acheteur au détail original et entre en vigueur à la date de l'achat original.
Toute pièce du produit Ryobi Technologies, Inc. fabriquée ou fournie par Ryobi Technologies, Inc. et jugée, après évaluation raisonnable par Ryobi Technologies, Inc. comme représentant des vices de matériel ou de fabrication, sera réparée ou remplacée par un centre de réparations agréé Ryobi Technologies, Inc., sans facturation pour pièces ou main d'œuvre.
Le produit Ryobi Technologies, Inc. défectueux devra être retourné à un centre de réparations agréé avant expiration de la période de garantie. Les frais d'expédition au centre de réparations et de retour au propriétaire du produit Ryobi Technologies, Inc. après échange ou réparation, seront assumés par le propriétaire. En ce qui concerne les réclamations en garantie, la responsabilité de Ryobi Technologies, Inc., se limitera à la réparation ou au remplacement des produits défectueux et aucune revendication de rupture de garantie ne pourrait causer l'annulation ou la résiliation du contrat de vente d'un produit qu'il soit. Une preuve d'achat sera exigée par le centre de réparation, afin de valider toute réclamation au titre de la garantie. Toutes les réparations sous garantie devront être effectuées par un centre de réparations Ryobi Technologies, Inc./agréé.
La garantie sur tout produit Ryobi Technologies, Inc. utilisé pour la location, des travaux commerciaux ou tout autre usage lucratif, sera limitée à quatre-vingt-dix (90) jours.
Cette garantie ne couvre pas les produits Ryobi Technologies, Inc. ayant fait l'objet d'un usage abusif ou négligent, d'un manque d'entretien, ayant été impliqués dans un accident ou employé de façon contraire aux instructions du manuel d'utilisation Ryobi Technologies, Inc. Cette garantie ne couvre ni les dommages aux produits Ryobi Technologies, Inc. résultat d'un entretien incorrect, ni les produits Ryobi Technologies, Inc. altérés ou modifiés de façon à nuire au fonctionnement, aux performances et à la durabilité ou dans le but de l'utiliser pour un usage autre que celui pour lequel il a été lié. La garantie exclut les réparations rendues nécessaires par l'usure normale ou l'utilisation de pièces et accessoires qui sont soit INCOMPATIBLES AVEC LE PRODUIT RYOBITE TECHNOLOGIES, INC. ou nuisent à son fonctionnement, ses performances ou sa durabilité.
En outre, cette garantie exclut :
A. Les réglages - Bougies, réglages du carburateur, filtres
B. Les articles consommables – Boutons d'avance par chic, bobines externes, lignes de coupe, bobines internes, poulies et cordons de lanceur, courroies d'entraînement, dents, rondelles en fibre, axes d'attelage, lames de paillage, ventilateur de soufflante, tubes de soufflage et d'aspiration, sacs à débris, guide, chaînes de scie
Ryobi Technologies, Inc., se réserve le droit d'apporter des modifications ou améliorations à tout produit, sans obligation de modifier les produits fabriqués antérieurement.
LA DUREE DE TOUTES LES GARANTIES IMPLICITES NE SAURAIT EN AUCUN CAS EXCEDER LA PÉRIODE DE GARANTIE SPÉCIIFIÉE. PAR CONSEQUENT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE VALEUR MARCHANDE OU D'ADOQUATION À UN USAGEPARTICULIER OU AUTRES SERONT INVALIDÉES À L'EXPRESSION DE LA PÉRIODE DE GARANTIE APPROPRIÉE DE DEUX ANS, UN AN OU QUATRE-VINGT-DIX JOURS. LES OBLIGATIONS DE RYOBI DANS LE CADRE DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU AU REMPLACEMENT DES PIEÇES DEFECTUEUSES ET RYOBI N'ASSUME OU N'AutorISE QUICONQUE À ASSUMER EN LEUR NOM QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DUREE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSOUS PEUVENTE N'PAS ÉTREAPPLICABLES. RYOBI déCLINE Toute RESPONSABILITÉ EN CE QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES FRAIS DE RETOUR DE PRODUITS RYOBI À UN CENTRE DE RÉPARATION AGRÉÉ ET DERENVOI AU PROPRIÉTAIRE, DE D'PELÉPHONE OU TÉLEGRAMME, DE LOCATION D'UN PRODUIT SIMILAIRE PENDANT LA DUREE DES RÉPARATIONS SOUS GARANTIE, DE D'PELACEMENT, DE PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE MANQUE À GAGNER, DEPERTED'USAGEDUPRODUIT, DEPERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS ÉTATS N'AutorISANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTES, LES LIMITATIONS ET EXCLUSIONS CI-DESSOUS PEUVENTE DONC NE PAS S'APPLIQUEUR À TOUS LES CAS.
Cette garantie donne au propriétaire de l'outil des droits spécifiques, et celui-ci peut bénéficier d'autres droits, qui varient selon les états ou provinces.
Cette garantie couvre tous les produits Ryobi Technologies, Inc. fabriqués par Ryobi Technologies, Inc. et vendus aux États-Unis ou au Canada.
Pour obtenir l'adresse du centre de réparations le plus proche, appeler le 1-800-860-4050.
L'U. S. Environmental Protection Agency (EPA), le California Air Resources Board (CARB) et Ryobi Technologies, Inc. se font un plaisir de vous expliquer les conditions de garantie de conformité du système antipollution de petits moteurs non routiers. Les moteurs non routiers de petite cylindrée neufs utilisés en Californie doivent être conçus, construits et équipés conformément aux strictes réglementations antipollution de cet État. Dans d'autres États, les moteurs non routiers modèles 2000 et ultérieurs doivent être conçus, construits et équipés conformément aux strictes réglementations antipollution de l'EPA (agence de protection de l'environnement américaine) pour les petits moteurs non routiers. Le moteur doit être exempt de vices de matériaux et de fabrication entraînant la non-conformité aux réglementations de l'EPA, pendant les deux premières années d'utilisation, à compter de la date de vente à l'acheteur original. Ryobi Technologies Inc. doit garantir le système de contrôle des émissions des petits moteurs non routiers pour la période indiquée ci-dessus, à condition qu'ils n'aient pas fait l'objet d'un usage abusif ou d'un manque d'entretien.
Le système de contrôle des émissions peut inclure des pièces telles que le carburateur ou le système d'injection de carburant, le système d'allumage et le convertisseur catalytique. Il peut également inclure les flexibles, courroies, connecteurs et autres articles relatifs au système d'émissions.
Dans l'éventualité d'un problème couvert par la garantie, Ryobi Technologies Inc. s'engage à réparer et diagnostiquer (sous réserve que le diagnostic soit effectué dans un centre de réparations agréé) le moteur non routier gratuitement, frais de pièces et main d'œuvre inclus.
Durée de la garantie du fabricant :
Les petits moteurs non routiers modèles 1995 et ultérieurs sont garantis deux ans dans l'État de Californie. Dans d'autres États, les petits moteurs non routiers 1997 et ultérieurs sont également garantis pour une période de deux ans. Toute pièce du moteur se rapportant au système de contrôle des émissions s'avérant défectueuse sera réparée ou remplacée gratuitement par Ryobi Technologies Inc.
Responsabilités du propriétaire dans le CADRE de la garantie
(a) Le propriétaire de ce petit moteur non routier est tenu d'effectuer les entretiens indiqués dans le manuel d'utilisation. Ryobi Technologies Inc. recommande de conserver tous les reçus relatifs à l'entretien du petit moteur non routier. Toutefois, Ryobi Technologies Inc. ne peut pas refuser la couverture de la garantie pour une raison du manque de reçus ou parce que tous les entretiens prévus n'ont pas été effectués. Des pièces et services assurant des performances et une durabilité équivalentes peuvent être utilisées pour les entretiens et réparations non couverts par la garantie, sans que cela ne change les obligations de garantie du fabricant du moteur. (b) Le propriétaire du petit moteur non routier doit toutefois être averti que les réparations couvertes par la garantie peuvent être refusées par Ryobi Technologies Inc., si la défaillance de ce moteur est due à un usage abusif, la négligence, un manque d'entretien ou des modifications non approuvées. (c) Le propriétaire est tenu de confier son petit moteur non routier à un centre de réparations Ryobi Technologies Inc. dès qu'un problème se présente. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.
Pour toute question concernant les droits et responsabilités de l'acheteur dans le cadre de la garantie, contacter un représentant de Ryobi Technologies Inc., au 1-800-860-4050.
Ryobi Technologies Inc. garantit à l'acheteur original, ainsi qu'à tous les propriétaires ultérieurs, que son petit moteur non routier sera conçu, construit et équipé conformément à toutes les règlementations en vigueur au moment de la vente. Ryobi Technologies Inc. garantit également à l'acheteur original, ainsi qu'à tous les propriétaires ultérieurs, que son petit moteur non routier sera exempt de tous défauts de matériel ou de fabrication causant une non-conformité aux règlementations en vigueur, pour une période de deux ans. Les petits moteurs non routiers modèles 1995 et ultérieurs sont garantis deux ans dans l'État de Californie. Dans d'autres États, l'EPA exigent que les petits moteurs non routiers 1997 et ultérieurs soient garantis pour une période de deux ans. Ces périodes de garantie prennent effet à la date d'achat original du petit moteur non routier. Tout pièce du moteur se rapportant au système de contrôle des émissions s'avérant défectueuse sera remplacée gratuitement par Ryobi Technologies Inc.
Ryobi Technologies Inc. effectuera les réparations sous garantie chez un concessionnaire ou dans un centre de réparations Ryobi Technologies Inc. agréé. Les réparations autorisées seront effectuées gratuitement chez un concessionnaire ou dans un centre de réparations agréé, sous réserve qu'une pièce garantie s'avère défectueuse. Des pièces approuvées par le fabricant ou équivalentes peuvent être utilisées pour tout entretien ou réparation sous garantie des pièces relatives au système de contrôle des émissions. Ces entretiens ou réparations seront effectués gratuitement ou réparation sous pièces défectueuses sont always sous garantie. Ryobi Technologies Inc., est responsable des dommages au moteur causés par une pièce toujours couverte par la garantie.
Le California Air Resources Board a publié une liste de toutes les pièces de systèmes d'émissions couvertes par une garantie. (Bien que les réglementations de l'EPA n'incluent pas de liste, les pièces qu'elle considère comme devant être garanties sont indiquées ci-dessous.)
Les pièces garanties sont : carburateur, bougie, allumage, filtre à air et filtre à carburant.
Responsabilités d'entretien
Il incombe au propriétaire d'effectuer tous les entretiens indiqués dans le manuel d'utilisation Ryobi Technologies Inc.
La garantie du système de contrôle des émissions exclut :
(a) les réparations ou remplacements rendus nécessaires par un usage abusif ou la négligence, le manque d'entretien, des réparations incorrectes ou des remplacements non conformes aux specifications de Ryobi Technologies Inc., affectant le fonctionnement et/ou la durabilité, ainsi que les alterations ou modifications pas recommandées ou approuvées par écrit de la part de Ryobi Technologies Inc. et (b) le remplacement des pièces, ainsi que les services et réglages nécessaires pour un entretien requis, à la date ou après la date prévue. La période de conformité aux réglementations antipollution de l'autocollant de conformité d'émissions indique le nombre nominal d'heures de fonctionnement du moteur conformément aux réglementations du gouvernement fédéral américain. Catégorie C = 50 heures, B = 125 heures, A = 300 heures.
Ce produit a été équipé en USINE d'un convertisseur catalytique
Félicitations! Vous venez d'investir dans la protection de l'environnement. Pour maintenir le niveau d'émissions original de ce produit, voir la section Entretien ci-dessous.
| PROGRAMME D'ENTRETIEN DU SYSTème D'éMISSIONS ET LISTE DES PIEÇES GARANTIES | |||||
| Pièces du système | Inspector avant chaque utilisation | Nettoyer toutes le 5 heures de fonctionnement | Remplacer toutes les 25 heures ou chaque année | Remplacer toutes les 25 heures ou chaque année | Remplácelo cada 50 heures |
| CONJUNTO DE SILENCIADOR CATALITICO FILTRÉ À AIR INCLUT : ÉLÉMENT FILTRANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ÉCRAN PARE-ÉTINCELLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. CARBURATEUR INCLUT : ÉCRAN THERMIQUE JOINTS RÉSERVOIR DE CARBURANT INCLUT : CONDUITES DE CARBURANT ....X BOUCHON DU RÉSERVOIR DE CARBURANT ....X FILTRÉ À CARBURANT ALLUMAGE INCLUT : BOUGIE ............X TOUTES LES PIEÇES RELATIVES AU SYSTème DE CONTROLE DES ÉMISSIONS SONT GARANTIES DEUX ANS OU POUR LA PÉRIODE ANTÉRIÉURE AU PREMIER REMPLACEMENT PRÉVU, SELON LA PREMIÈRE ÉCHÉANCE. | |||||
Nous appeler d'abord
Pour toute question concernant l'utilisation ou l'entretien de ce produit, appeler le service d'assistance téléphonique Ryobi®!
Le taille-bordures a été entièrement testé avant expulsion pour assurer la complète satisfaction de l'utilisateur.
Les gaz d'échappement de ce produit contiennent des produits chimiques identifiés par l'état de Californie comme causes de cancer, de malformations congénitales et d'autres troubles de l'appareil reproducteur.
PROPOSITION 65 DE L'État DE CALIFORNIE
Réparation
Dans l'éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l'adresse du centre de réparations Ryobi agréé le plus proche, appeler le 1-800-860-4050. Une liste complète des centres de réparation agréés est également disponible sur notre site Internet www.ryobitools.com.
NO. de modèle et NO. de série
Le numéro de modèle se trouve sur une plaquette fixée au boîtier du moteur. Noter le numéro de modèle et le numéro de série dans l'espace ci-dessous.
Commande de PIECES détachées
Lors de toute commande de pièces détachées, fournir les informations suivantes :
NUMERO DE MODELE
RY52004A
NUMERO DE SÉRIE
- TABLE DES MATIÈRES
- AVERTISSEMENT
- RÈGLES DE SÉCURITÉ PARTICULIÈRES
- RAVITAILLEMENT EN CARBURANT
- DÉPANNAGE
- FICHE TECHNIQUE
- APPRENDRE À CONNAÎTRE L'ÉLAGUEUSE
- BANDOULIÈRE
- COMMUTATEUR DE MOTEUR
- GACHETTE D'ACCÉLÉRATEUR
- LEVIER DE VOLET DE DÉPART
- POIGNEE DU LANCEUR
- POIGNEE DE PROTECTION EN « J
- POIRE D'AMORÇAGE
- DÉBALLAGE
- LISTE DE CONTRÔLE D'EXPÉDITION
- INSTALLATION DE LA BANDOÜLIÈRE
- ASSEMBLAGE
- CONNEXION DU BLOC-MOTEUR À L'ACCESSOIRE D'ÉLAGAGE
- INSTALLATION DE L'ACCESSOIRE
- HUILEUR DE CHAÎNE
- MÉLANGE DE CARBURANT
- REMPLISSAGE DU RÉSERVOIR
- MÉTHODE DE COUPE ÉLÉMENTAIRE
- PREPARATION POUR LA COUPE
- UTILISATION
- ÉBRANCHAGE ET ÉMONDAGE
- POSITION DE DÉPART
- DÉMARRAGE ET ARRÊT
- DÉMARRAGE DU MOTEUR FROID
- DÉMARRAGE DU MOTEUR CHAUD
- ARRET DU MOTEUR
- ENTRETIEN GÉNÉRAL
- TENSION DE LA CHÂINE
- ENTRETIEN
- RÉGLAGE DU RALENTIR
- SYSTEME DE LUBRIFICATION DE LA CHAINE
- ENTRETIEN DE LA CHÂINE
- COMMENT AFFUTER LES DENTS
- D'ÉCHAPPEMENT ET DU SILENCIEUX
- PARE-ÉTINCELLES
- REEMPLACEMENT ET NETTOYAGE DU FILTRE À AIR
- BOUGIES
- REMISAGE (1 MOIS OU PLUS)
- ÉNONCÉ DE LA GARANTIE LIMITÉE
- DURÉE DE LA GARANTIE DU FABRICANT
- RESPONSABILITÉS DU PROPRIÉTAIRE DANS LE CADRE DE LA GARANTIE
- RESPONSABILITÉS D'ENTRETIEN
- CE PRODUIT A ÉTÉ ÉQUIPÉ EN USINE D'UN CONVERTISSEUR CATALYTIQUE
- NOUS APPELER D'ABORD
- RÉPARATION
- NO. DE MODÈLE ET NO. DE SÉRIE
- COMMANDE DE PIECES DÉTACHÉES
Marque : RYOBI
Modèle : RY52004A
Catégorie : Ébrancheuse
