RY30190 - Outils de jardinage RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-bordures à essence avec accessoire coupe-bordures (Expand-it)
Marque	RYOBI
Modèle	RY30190
Poids (sans carburant)	4,9 kg (10,7 lb)
Largeur de coupe (ligne)	432 mm (17 po)
Diamètre de ligne	2,0 mm (0,080 po)
Cylindrée du moteur	30 cc
Alimentation	Mélange essence sans plomb / huile 2 temps (50:1)
Type de moteur	2 temps, refroidi par air
Démarrage	Lanceur à cordon
Avance de ligne	Tap & Go (en tapant la tête sur le sol)
Fonctions principales	Taille-bordures (ligne) et coupe-bordures (lame)
Sécurité	Déflecteur d'herbe, bavette à débris, lame de coupe de ligne, pare-étincelles
Entretien courant	Nettoyage filtre à air, remplacement bougie, remplacement ligne
Bougie	Champion RCJ-6Y ou NGK BPMR7A (écartement 0,63 mm)
Garantie	2 ans (usage particulier), 90 jours (usage commercial)
Accessoires compatibles	Expand-it
Réglage profondeur de coupe (coupe-bordures)	Par molette sur la roulette

FOIRE AUX QUESTIONS - RY30190 RYOBI

Comment démarrer le moteur à froid ?

Appuyer 7 fois sur la poire d'amorçage, mettre le volet en position START (étranglement), puis tirer le cordon du lanceur. Après 6 à 10 secondes, appuyer sur la gâchette pour accélérer.

Quel mélange essence/huile utiliser ?

Utiliser un mélange d'essence sans plomb et d'huile 2 temps de haute qualité dans un rapport de 50:1 (2,6 oz d'huile par gallon US ou 20 ml par litre). Ne pas utiliser d'huile automobile ou hors-bord.

Comment faire avancer la ligne de coupe ?

Le moteur tournant à plein régime, taper la tête de coupe sur le sol. La ligne avance à chaque impact. Si elle devient trop courte, arrêter le moteur, appuyer sur la retenue de bobine et tirer manuellement sur la ligne.

Comment remplacer la ligne de coupe ?

Arrêter le moteur et débrancher le fil de bougie. Maintenir la tête, tourner la retenue de bobine vers la gauche. Retirer la bobine vide. Couper 2 morceaux de ligne de 2,7 m (9 pi). Enrouler chaque ligne dans le sens indiqué sur la bobine, puis remonter le tout.

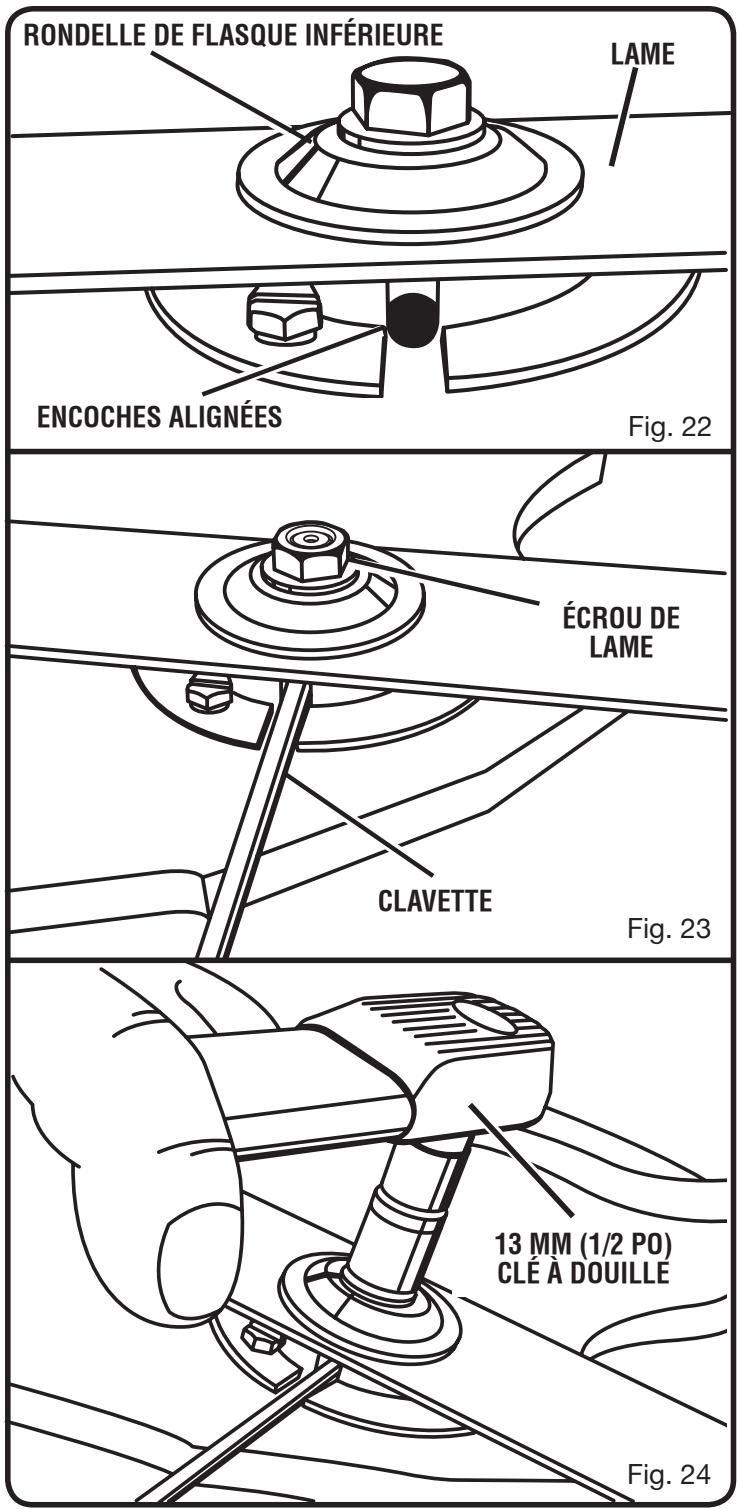

Comment remplacer la lame du coupe-bordures ?

Arrêter le moteur et débrancher le fil de bougie. Aligner les encoches des rondelles, insérer la clavette de blocage. Desserrer l'écrou de lame (sens horaire). Retirer la lame usée, centrer la nouvelle, puis serrer l'écrou (sens antihoraire) au couple approprié.

Quelle bougie utiliser et avec quel écartement ?

Utiliser une bougie Champion RCJ-6Y ou NGK BPMR7A avec un écartement d'électrode de 0,63 mm (0,025 po). Remplacer annuellement.

Que faire si le moteur ne démarre pas ?

Vérifier d'abord l'étincelle en retirant la bougie et en la posant sur le cylindre. Tirer le cordon : si pas d'étincelle, remplacer la bougie. Sinon, vérifier l'alimentation en carburant (poire d'amorçage) et s'il n'y a pas de noyage (position START, gâchette enfoncée, tirer jusqu'au démarrage).

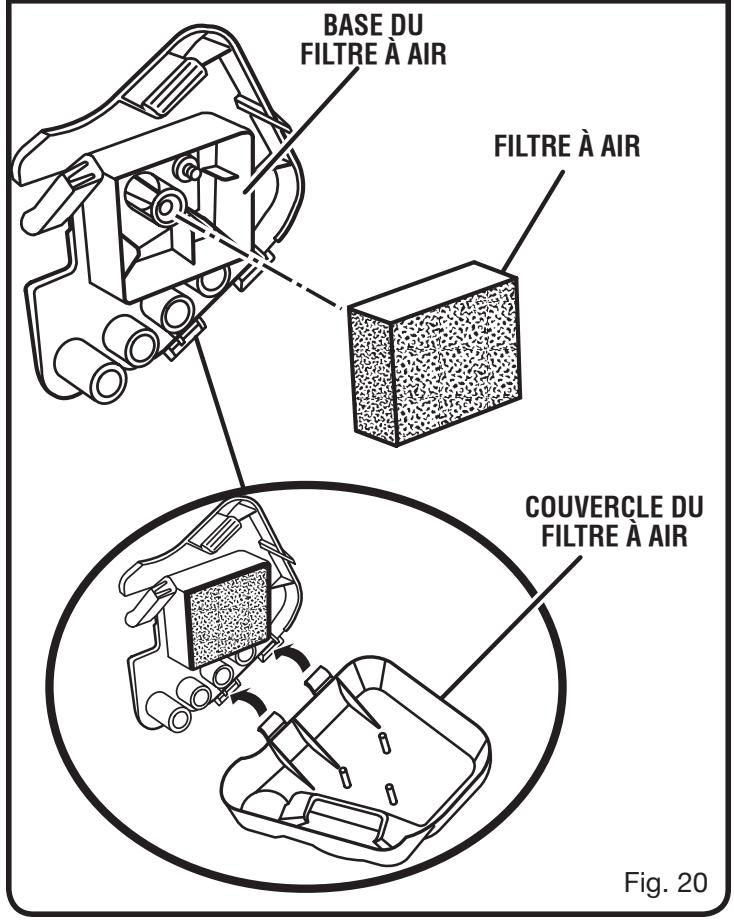

Comment entretenir le filtre à air ?

Nettoyer le filtre à air dans de l'eau savonneuse tiède toutes les 25 heures ou chaque année. Le rincer et le sécher complètement avant de le remettre. Pour un fonctionnement optimal, le remplacer annuellement.

Comment ranger l'outil pour plus d'un mois ?

Vider complètement le réservoir de carburant dans un bidon homologué. Faire tourner le moteur jusqu'à ce qu'il cale. Nettoyer soigneusement l'outil et le ranger dans un endroit sec, bien aéré et hors de portée des enfants.

Quelles sont les pièces d'usure non couvertes par la garantie ?

Les pièces consommables comme les bougies, les filtres, les lignes de coupe, les bobines, les lames, les courroies, les cordons de lanceur, etc., ne sont pas couvertes par la garantie. Seules les pièces du système d'émissions sont garanties deux ans.

MODE D'EMPLOI RY30190 RYOBI

Taille-bordures à ligne de 30 cc et Expand-it™ accessoire coupe-bordures RY30130

Ce taille-bordures et accessoire coupe-bordures a été conçu et fabriqué conformément à nos strictes normes de fiabilité, simplicité d'emploi et sécurité d'utilisation. Correctement entretenu, cet outil vous donnera des années de fonctionnement robuste et sans problème.

AVERTISSEMENT : Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.

Merci de votre achat.

CONSERVER CE MANUEL POUR FUTURE RÉFERENCE

TABLE des matières

Introduction 2 Règles de sécurité générales 3 Règles de sécurité particulières 4 ■ Symboles 5-6 ■ Caractéristiques 7 - 8 ■ Assemblage 8-10 ■ Utilisation 10-14 Entretien 14-19 Dépannage 20-21 Garantie 21-23 ■ Pièces détachées Page arrêté

Cet outil offre de nombreuses fonctions destinées à rendre son utilisation plaisante et plus satisfaisante. Lors de la conception de ce produit, l'accent a été mis sur la sécurité, les performances et la fiabilité, afin d'en faire un outil facile à utiliser et à entretenir.

Avertissement :

Lire et veiller à bien comprendre toutes les instructions. Le non-respect des instructions ci-dessous peut entraîner un choc électrique, un incendie et / ou des blessures graves.

Pour travailler en toute sécurité, lire et veiller à bien comprendre toutes les instructions avant d'utiliser ce produit. Respecter toutes les instructions de sécurité. Le non-respect des instructions de sécurité ci-dessous peut entraîner des blessures graves. - Ne pas laisser des enfants ou personnes n'ayant pas reçu une formation adaptée utiliser cet outil. Ne jamais lancer ou faire tourner le moteur dans un endroit clos ou mal aéré. Les gaz d'échappement peuvent être mortels. Déblayer la zone de travail avant chaque utilisation. La débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, cordes, etc. risquant d'être projetés ou de se prendre dans la ligne de coupe ou la lame. ■ Porter des lunettes de sécurité certifiées conformes à la norme ANSI Z87.1. lors de l'utilisation de ce produit. - Porter des pantalons longs, des chaussures de travail et des gants secs. Ne pas porter de vêtements amples, bijoux, shorts, sandales et ne pas travailler pieds nus. Ne porter aucun bijou. - Les produits utilisés sur les territoires des services forestiers des États-Unis et de certains états doivent être conformes aux réglementations de lutte contre l'incendie. Cet outil est doté d'un pare-étincelles, toutefois, d'autres dispositifs peuvent être requis. Consulter les autorités locales et gouvernementales. Ne jamais utiliser cet outil en le tenant du côté gauche. ■ Attacher les cheveux longs pour les maintenir au-dessus des épaules, afin qu'ils ne se prennent pas dans les pièces en mouvement. Garder les badauds, enfants et visiteurs à une distance de 15 m (50 pi). Recommender aux personnes présentes de porter une protection oculaire. Ne pas utiliser cet outil en état de fatigue, si l'on est souffrant ou sous l'influence de l'alcool, de drogues ou de médicaments. Ne pas travailler sous un éclairage insuffisant. Se tenir bien campé et en équilibre. Ne pas travailler hors de portée. Le travail hors de portée risque de faire perdre l'équilibre ou de causer un contact avec les pièces brûlantes. Garder toutes les parties du corps à l'écart des pièces en mouvement. Pour éviter le contact avec les parties brûlantes, ne jamais travailler avec le bas du moteur au-dessus du niveau de la taille.

• Ne pas toucher les alentours de l'échévement ou du cylindre, qui deviennent brûlants pendant l'utilisation. Porter un équipement de protection et respecter toutes les instructions de sécurité. Lorsque le moteur est arrêté, s'assurer que l'accessoire de coupe est immobilisé avant de poser l'outil. Toujours arrêter le moteur et débrancher le fil de la bougie avant d'effectuer tout entretien ou réglage, à l'exception des réglages du carburateur. Inspecter l'outil avant chaque utilisation pour s'assurer qu'il n'y a pas de pièces desserrées, de fuites de carburant, etc. Remplacer les pièces endommagées avant utilisation. La tête de coupe ou la lame tourne pendant le réglage du carburateur. Il a été rapporté que, chez certaines personnes, les vibrations produites par les outils à main motorisés peuvent contribuer au développement d'une affection appelée syndrome de Raynaud. Les symptômes peuvent inclure des picotements, l'insensibilisation et le blanchissement des doigts et sont habituellement provoqués par l'exposition au froid. L'hérédité, l'exposition au froid et à l'humidité, le régime alimentaire, la fumée et les habitudes de travail sont tous des facteurs considérés comme contribuant au développement de ces symptômes. Il n'est actuellement aucune preuve qu'un certain type de vibration ou le degré d'exposition contribue réellement au développement de cette affection. Certaines mesures, susceptibles de réduire les effets des vibrations, peuvent être prises par l'opérateur :

a) Garder le corps au chaud par temps froid. Pendant l'utilisation, porter des gants afin de tenir les mains et les poignets au chaud. Il a été établi que le froid est l'une des principales causes du symptôme de Raynaud. b) Après chaque période d'utilisation, faire des exercices pour accroître la circulation. c) Faire des pauses fréquentes. Limiter la durée d'exposition quotidienne. d) Garder l'outil bien entretenu, toutes les pièces de bolonnerie serrées et replacer les pièces usées.

En cas d'apparition de l'un ou de plusieurs des symptômes décrits ci-dessus, cesser d'utiliser l'outil et consulter un médecin.

Mélanger et conserver le carburant dans un bidon ou jerrican approuvé pour l'essence. ■ Mélanger le carburant à l'extérieur, loin de toute flamme ou source d'étinçelles. Essuyer tout carburant répandu. S'éloigner de 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur. Desserrer le bouchon du réservoir de carburant lentement une fois que le moteur est arrêté. Ne pas fumer pendant le ravitaillement en carburant. Arrêter le moteur et le laisser refroidir avant de faire le plein ou de le remiser. Pour le transport dans un véhicule, laisser le moteur refroidir, vider le réservoir de carburant, et arrimer l'outil.

Règles de sécurité particulières à l'utilisation du taille-bordures

Si la tête de coupe est fendue, brisée ou endommagée de quelque façon que ce soit, la remplacer. S'assurer que la tête de coupe est correctement installée et solidement assujettie. Ne pas prendre cette précaution peut entraîner des risques de blessures graves. S'assurer que tous les dispositifs de protection, sangles, déflecteurs et poignées sont correctement installés et solidement assujettis. Utiliser exclusivement des lignes de coupe d'origine. Ne pas utiliser d'autres accessoires de coupe. L'utilisation d'une tête de coupe d'autre marque sur ce taille-bordures peut entraîner des blessures graves. Ne jamais utiliser l'appareil si le déflecteur d'herbe n'est pas en place et en bon état. - Tenir fermement les deux poignées pendant le travail. Tenir la tête de coupe au-dessous du niveau de la taille. Ne jamais tailler avec la tête de coupe à plus de 76 cm (30 po) du sol.

Consignes de sécurité particulières pour l'utilisation du coupe-bordures

Déblayer la zone de travail avant chaque utilisation. La débarrasser de tous les objets tels que cailloux, verre brisé, clous, fils métalliques, cordes, etc., risquant d'être projetés ou de se prendre dans la lame du coupe-bordures. S'assurer que tous les dispositifs de protection sont correctement et solidement fixés. - Remplacer les lames émoussées ou usées; ne pas tenter de les affûter. - Ce coupe-bordures permet d'effectuer la finition des trottoirs, allées et massifs de fleurs. Ne pas l'utiliser pour d'autres applications. Bien se familiariser avec les commandes. Savoir arrêter l'appareil et débrayer rapidement l'entraînement.

Ne pas utiliser le coupe-bordures sous la pluie ou dans un endroit humide. Ne pas utiliser le coupe-bordures sur ou à proximité de surfaces gravillonnées. Si le coupe-bordures cogne un objet quelconque :

a) Arrête le coupe-bordure et débranche le fil de la bougie ou débranche de la prise secteur. b) Inspecte le coupe-bordures pour voir s'il est endommagé. c) Effectue les corrections requises avant d'utiliser l'accessoire coupe-bordures. Ne pas prendre cette précaution peut entraîner des risques de blessures graves.

Se familiariser avec le terrain sur lequel sont effectuées les finitions. Faire attention aux trottoirs irréguliers et aux trous dans le terrain ainsi qu'aux autres situationsnt un dangersemblable (exampie: ne jamais utiliser de fil ou cable métallique qui pourrait se briser et. devenir un projectile dangereux). Toujours pousser lentement l'accessoire coupe-bordures sur les terrains irréguliers. - Toujours arrêter le moteur avant d'essayer de retirer des objets pris dans la lame ou la bloquant, d'installer/retirer la lame ou de procéder à des réglages quelconques. - Ne pas essayer de retirer de l'herbe coupée de l'outil ou de tenir l'herbe à couper lorsque le moteur tourne ou la lame est en rotation. Garder la lame tournante loin des mains et des pieds. Lorsque la lame est en rotation, toujours tenir l'outil avec la main droite sur la poignée arrête et la main gauche sur la poignée avant.

Avertissement :

Une lame continuant de tourner au débrayé une fois que le moteur est arrêté et la gachette relâchée peut causer des blessures. Garder le contrôle de l'outil jusqu'à ce que la lame soit complètement immobilisée.

Certsains des symboles ci-dessous peuvent être utilisés sur l'outil. Veiller à les étudier et apprendre leur signification pour assurer la sécurité d'utilisation.
SYMBOLE	NOM	EXPLICATION
	Symbole d'alerte de sécurité	Précautions destinées à assurer la sécurité.
	Lire le manuel d'utilisation	Pour réduire les risques de blessures, l'utilisateur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.
	Porter une protection oculaire et auditive	Porter une protection oculaire certifiée conforme à la norme ANSI Z87.1, ainsi qu'une protection auditive lors de l'utilisation de cet outil.
	Ne laisser personne s'approcher	Garder les badauds à une distance de 15 m (50 pi) minimum.
	Ricochet	Les objets projétés peuvent ricocher et infliger des blessures ou cause des dommages matériels.
	Lame tranchante.	Danger - Garder la lame tournante loin des mains et des pieds.
	Ne pas utiliser de lame	Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
	Essence et huile	Utiliser de l'essence sans plomb pour automobiles, avec un indice d'octane de 87 [(R + M) / 2] ou plus. Cet outil utilisé un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps.

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER :	Indique une situation extrémement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	AVERTISSEMENT :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.
	ATTENTION :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité moderée.
	ATTENTION :	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

Dépannage

Le dépannage exigeant des précautions extrêmes et la connaissance du système, il ne doit être confié qu'à un technicien de service qualifié. En ce qui concerne les réparations, nous recommendons de confier l'outil au CENTRE DE RÉPARATIONS AGRÉE le plus proche. Utiliser exclusivement des pièces identiques à celles d'origine pour les réparations.

Avertissement:

Pour éviter des blessures graves, ne pas essayer d'utiliser ce produit avant d'avoir lu entièrement et bien compris toutes les instructions contenues dans le manuel d'utilisation. Conserver ce manuel d'utilisation et le consulter fréquemment, afin d'assurer le maintien de la sécurité et de pouvoir instruire les autres utilisateurs éventuels.

Avertissement :

L'utilisation de tout outil motorisé peut entraîner la projection d'objets dans les yeux et causer des lésions oculaires graves. Lors de l'utilisation d'outils motorisés, veiller à porter des lunettes étanches ou des lunettes de sécurité à coques latérales ou, si nécessaire, un masque facial intégral. Nous recommandons d'utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue ou des lunettes de sécurité munies d'écrans latéraux. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1.

FICHE technique

Poids - (sans carburant) 4,9 kg (10,7 lb) Largeur de coupe avec ligne 432 mm (17 po) Diamètre de coupe 2,0 mm (0,080 po) Cylindrée 30 cc

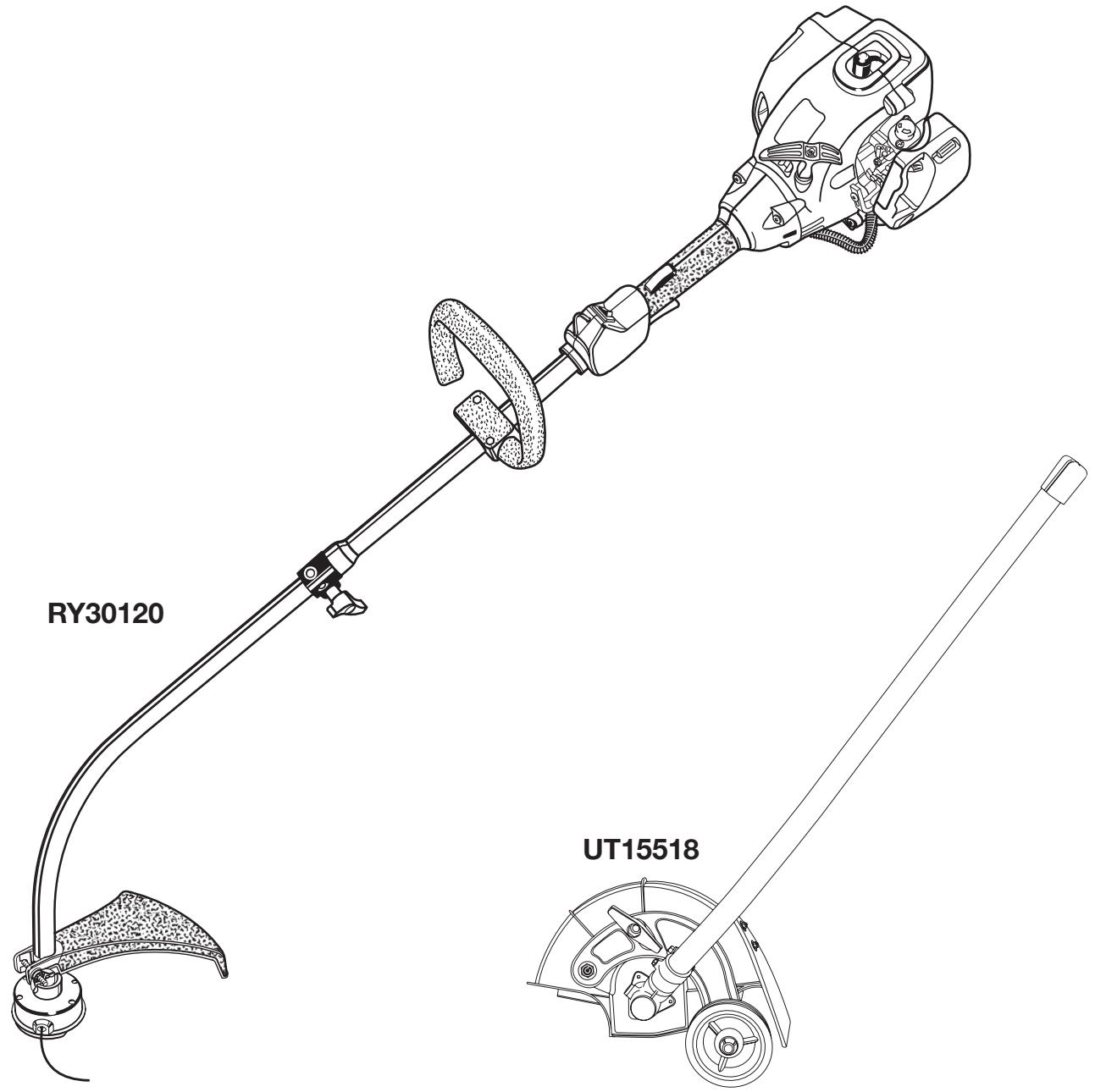

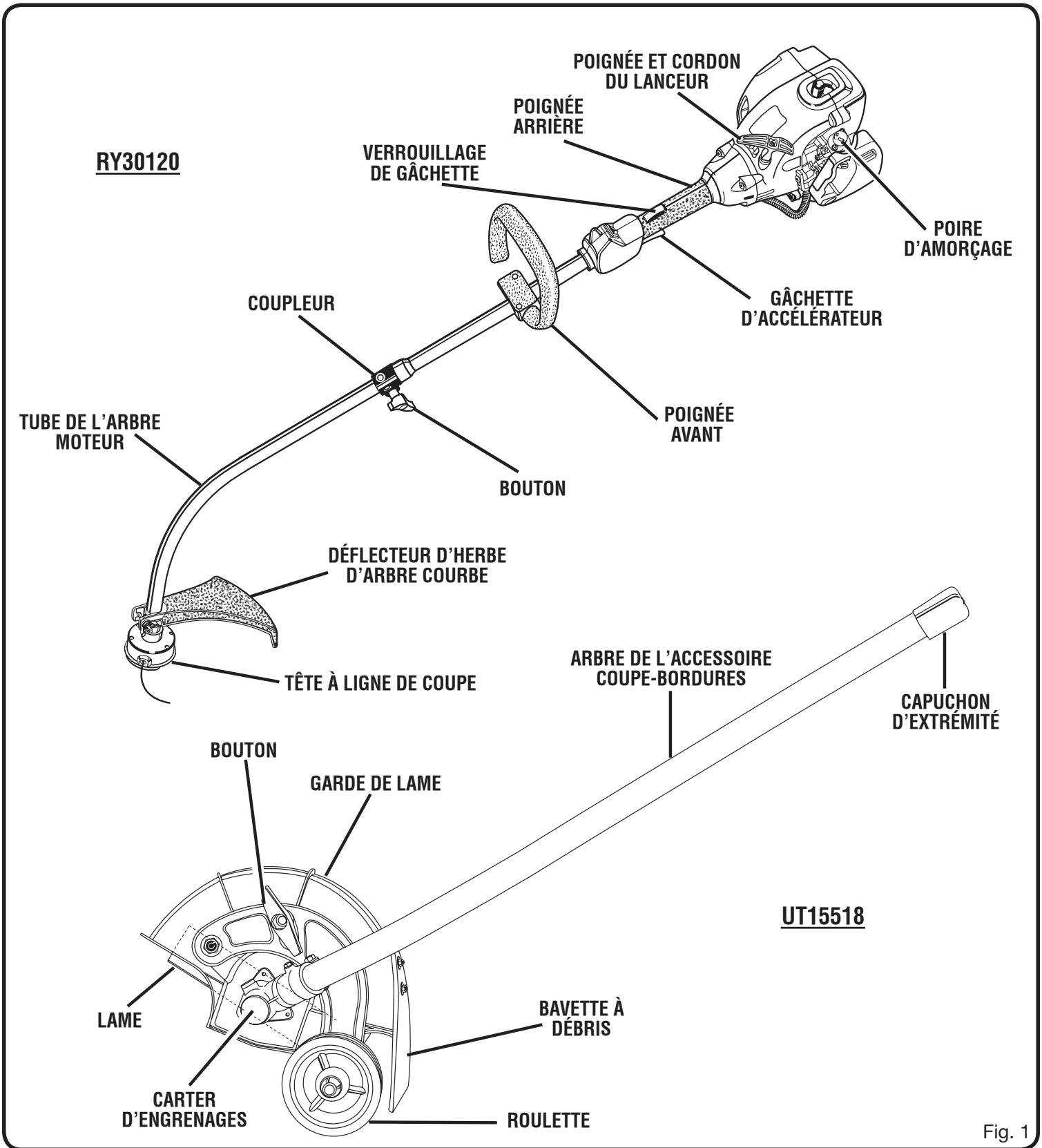

Apprendre à connaître le taille-bordures et accessoire coupe-bordures

Voir la figure 1.

Avant d'essayer d'utiliser ce produit, se familiariser avec toutes ses fonctions, tous ses dispositifs de sécurité et toutes les règles de sécurité.

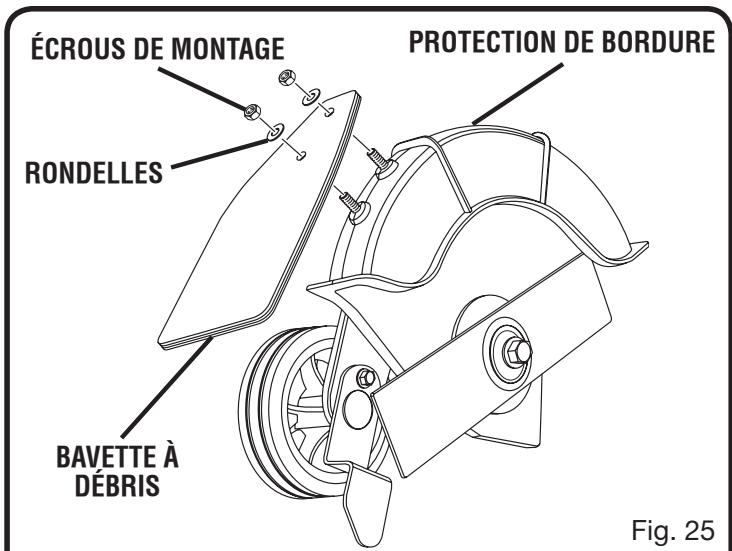

Bavette à débris

La bavette à débris qui protège l'opérateur des débris projetés lorsque d'utiliser ce accessoire coupe-bordures.

Conception ergonomique

Ce produit est conçu pour être extrêmement maniable. L'outil est conçu pour pouvoir être tenu confortablement et aisément dans différentes positions et à différents angles.

Déflecteur d'herbe

Le taille-bordures est équipé d'un déflecteur d'herbe qui protège l'opérateur des débris projetés.

Le moteur est monté en haut de l'outil afin d'assurer un bon équilibre de l'outil et de le maintenir loin de la poussière et des débris de coupe.

Déballage

Ce produit doit être assemblé.

Avec précaution, sortir l'outil et les accessoires de la boîte. S'assurer que toutes les pièces figurant sur la liste de contrôle sont incluses. Examiner soigneusement l'outil pour s'assurer que rien n'a été brisé ou endommagé en cours de transport. Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examiné l'outil et avoir vérifié qu'il fonctionne correctement. Si des pièces sont manquantes ou endommagées, appeler le 1-800-860-4050.

LISTE Des PIECES

Taille-bordures (RY30120)

Poignée avant

Déflecteur d'herbe d'arbre courbe

Flacon d'huile 2 temps

Capuchon de suspension

Accessoire coupe-bordures Expand-it™ (UT15518)

(complètement assemblé)

Axe de retenue

Manuel d'utilisation

Avertissement :

Si des pièces manquent, ne pas utiliser cet outil avant qu'elles aient été installées. Ne pas prendre cette précaution pourrait entraîner des blessures graves.

Avertissement :

Ne pas essayer de modifier cet outil ou de créer des accessoires non recommandés pour l'outil. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d'entraîner des blessures graves.

Avertissement :

Si des pièces manquent, ne pas utiliser cet outil avant qu'elles aient été installées. Ne pas prendre cette précaution pourrait entraîner des blessures graves.

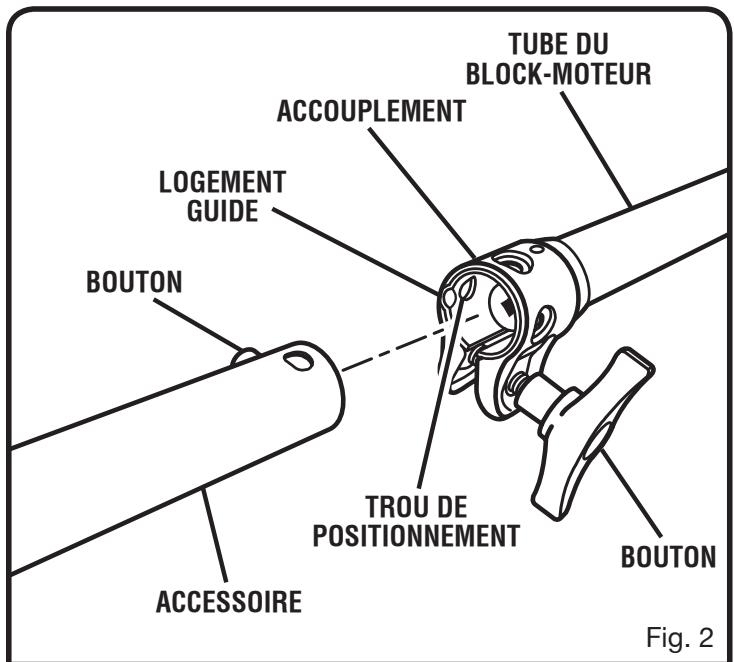

Installation du bloc-moteur sur l'accessione

Voir la figure 2.

Avertissement :

Ne jamais installer, retirer ou ajuster un accessoire lorsque le moteur tourne. Ceci pourrait causer des blessures graves.

L'accessoire se raccorde au bloc-moteur à l'aide d'un dispositif de couplage.

Desserrer le bouton du coupleur et retirer le capuchon d'extrémité de l'accessoire. Appuyer sur le bouton se trouvant sur l'arbre de l'accessoire. Aligner le bouton sur la rainure guide du bloc-moteur et emboiter les deux arbres. Tourner l'arbre de l'accessoire jusqu'à ce que le bouton s'enclenche dans le trou de positionnement.

REMARQUE : Si le bouton ne s'engage pas complètement dans le trou de positionnement, les tubes ne sont pas solidement maintenus l'un dans l'autre. Tourner légèrement les tubes dans les deux sens jusqu'à ce que le bouton s'engage complètement.

Serrer le bouton fermement.

Avertissement :

S'assurer que le bouton est bien serré avant d'utiliser l'outil et le vérifier de temps à autre pour éviter le risque de blessures graves.

Retrait de l'accessoire du BLOC moteur

Retrait ou remplacement de l'accessoire :

Desserrer le bouton. ■ Enfoncer le bouton et tourner les tubes pour les séparer.

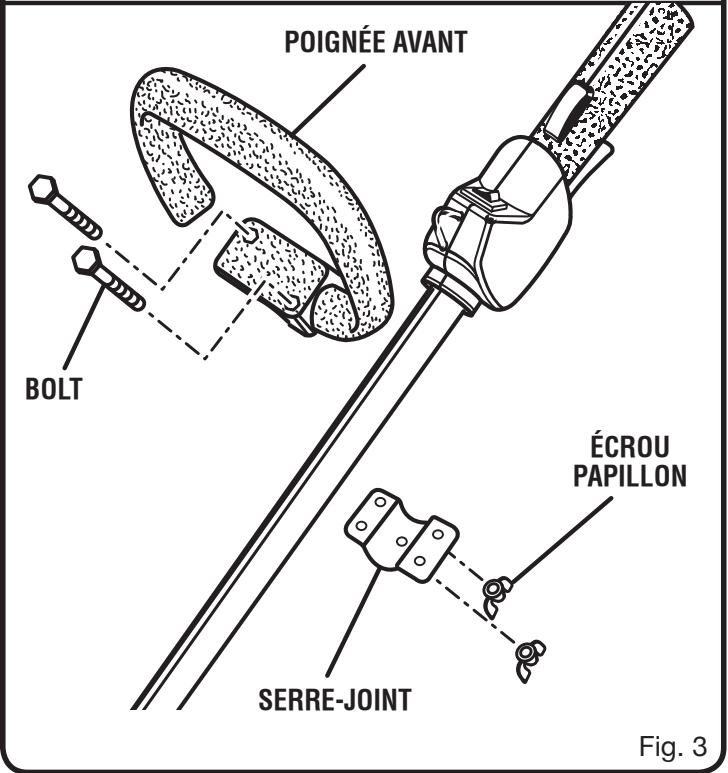

Installation de la poignee avant

Voir la figure 3.

Retirer les 2 écrous papillon, les 2 boulons et le collage de la poignée avant. - Installer la poignée avant sur le dessus du tube d'arbre et la positionner pour un confort de travail maximum. Insérer le boulon dans les trous de la poignée avant.

REMARQUE : La tête du boulon s'adapte dans le logement moulé d'un côté de la poignée.

Réinstaller le collier, les boulons et les écrous papillon. Serrer fermement l'écrou papillon.

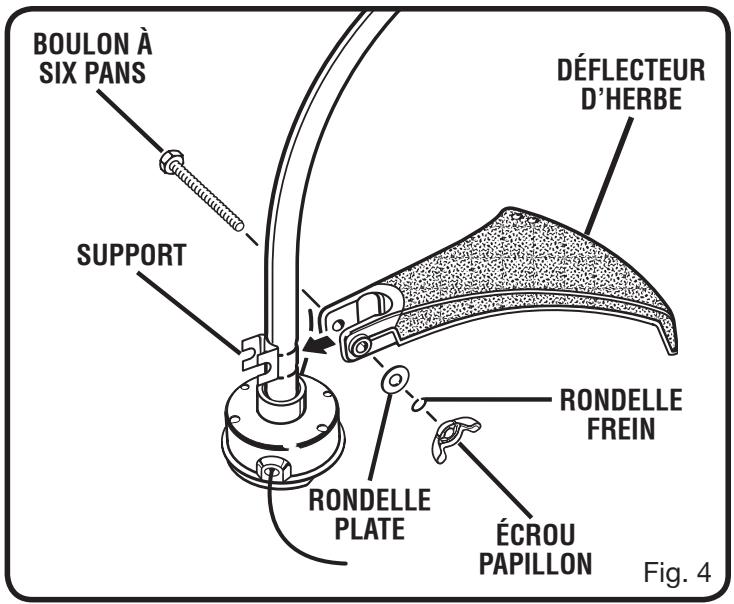

Installation du déflecteur d'herbe

Voir la figure 4.

Avertissement :

La lame coupe ligne du déflecteur est tranchante. Éviter de la toucher. Le contact avec la lame peut causer des blessures graves.

Retirer boulon à six pans, la rondelle plate, la rondelle frein et l'écrou papillon du déflecteur d'herbe. Emboîter le déflecteur d'herbe sur le bas de l'arbre courbe, comme illustré. ■ Insérer le boulon à six pans dans le déflecteur d'herbe et le support de l'arbre courbe. ■ Installer la rondelle plate et la rondelle frein sur le boulon à six pans. ■ Installer l'écrou papillon sur le boulon et le serrer fermement.

Avertissement :

Ne pas laisser la familiarité avec l'outil faire oublier la prudence. Ne pas oublier qu'une fraction de seconde d'inattention peut entraîner des blessures graves.

Avertissement :

Toujours porter des lunettes étanches ou des lunettes de sécurité à coques latérales munies d'écrans latéraux lors de l'utilisation d'outils. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Avertissement :

Ne pas utiliser d'outils ou accessoires non recommandés par le fabricant de cet outil. L'utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.

Approvisionnement en carburant mélange de carburant

Cet outil utilise un moteur deux temps qui nécessite le mélange d'essence et d'huile 2 temps. Mélanger de l'essence sans plomb et de l'huile moteur 2 temps dans un jerrycan de 4 litres (1 gallon) propre homologué pour l'essence.

Carburant recommandé : Cet outil est certifié pour fonctionner avec de l'essence sans plomb pour véhicules automobiles.

Utiliser une huile 2 temps de haute qualité, à un dosage de 2,6 oz par gallon (18 cl/litre).

Ne pas utiliser d'huile automobile ou pour moteur hors-bord 2 temps.

NE PAS mélanger plus de carburant qu'il ne sera utilisé dans une période de 30 jours.

HUILE 2 Temps de HAUTE qualité

1 gallon (US)

1 litre

2,6 oz.

20 cc (20 ml)

Remplissage du réservoir

Nettoyer le pourtour du bouchon de remplissage pour éviter la contamination du carburant. - Desserrer le bouchon du réservoir de carburant lentement. Poser le bouchon sur une surface propre. ■ Verser le mélange dans le réservoir avec précaution. Éviter de répandre du carburant. Avant de remettre le bouchon en place, nettoyer et inspecter son joint. - Remettre immédiatement le bouchon en place et le serrer à la main. Essuyer tout carburant répandu.

REMARQUE: Il est normal qu'un moteur neuf dégage de la fumée après la première utilisation.

Avertissement :

Toujours arrêter le moteur avant l'approvisionnement en carburant. Ne jamais remplir le réservoir d'une machine lorsque le moteur tourne ou est chaud. S'éloigner d'au moins 9 m (30 pi) du point d'approvisionnement avant de lancer le moteur. Ne pas fumer!

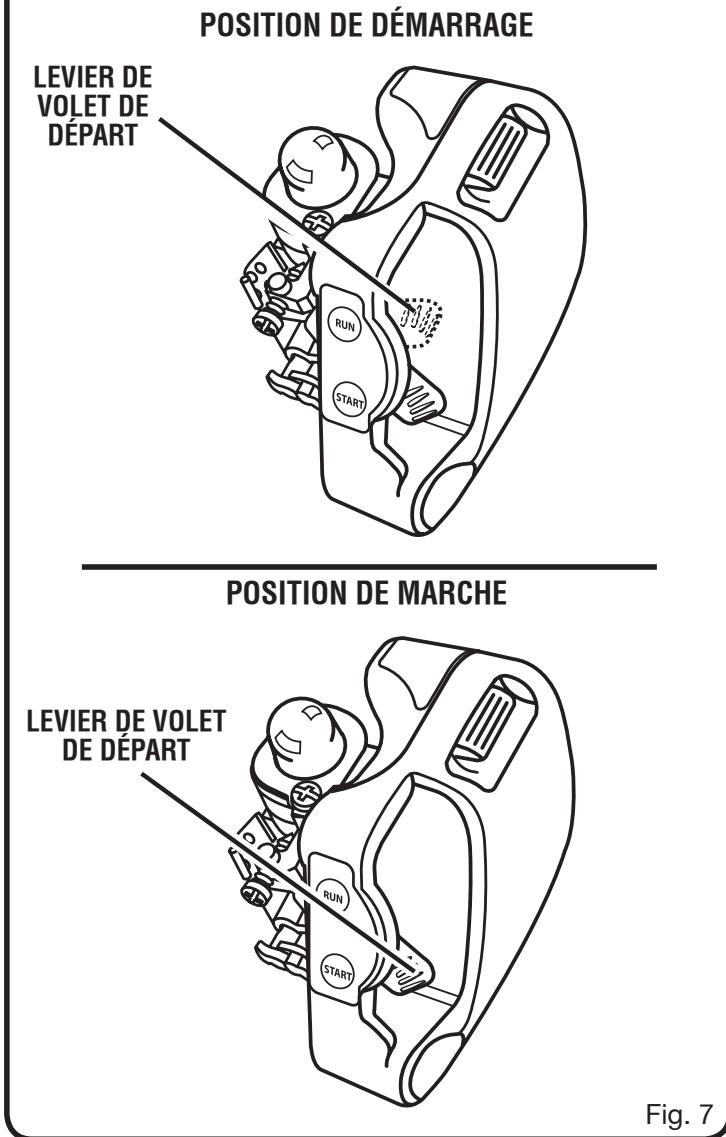

Démarrage et arrêt

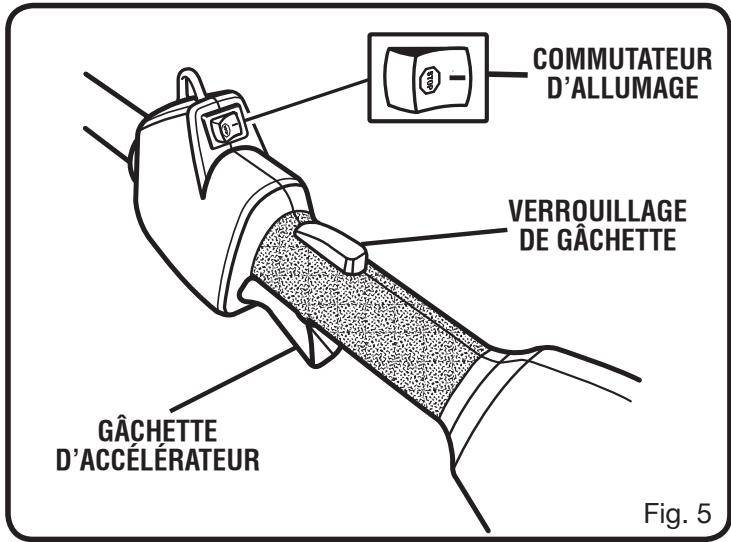

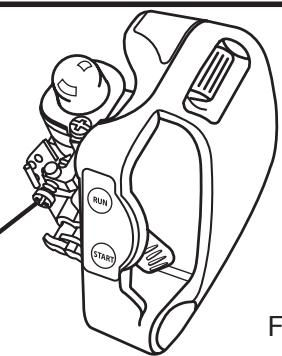

Voir les figures 5 - 7.

Démarrage du moteur FROID :

NE PAS appuyer sur la gâchette avant que le moteur démarre et reste en marche.

Poser le taille-bordures sur un sol nu et plat. ■ AMORÇAGE - Appuyer 7 fois sur la poire d'amorçage. METTRE le volet de départ en position d'étranglement START (démarrage). ■ TIRER sur le cordon du lanceur jusqu'à ce que le moteur démarre. ■ Attendre 6 à 10 secondes, puis appuyer sur la gachette pour accélérer.

REMARQUE : Lorsque la gachette est relachée, le levier est passé en position RUN (marche).

Démarrage du moteur CHAUD :

Tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre.

Arrét du moteur :

Maintenir le commutateur en position « OFF » jusqu'à ce que le moteur s'arrête.

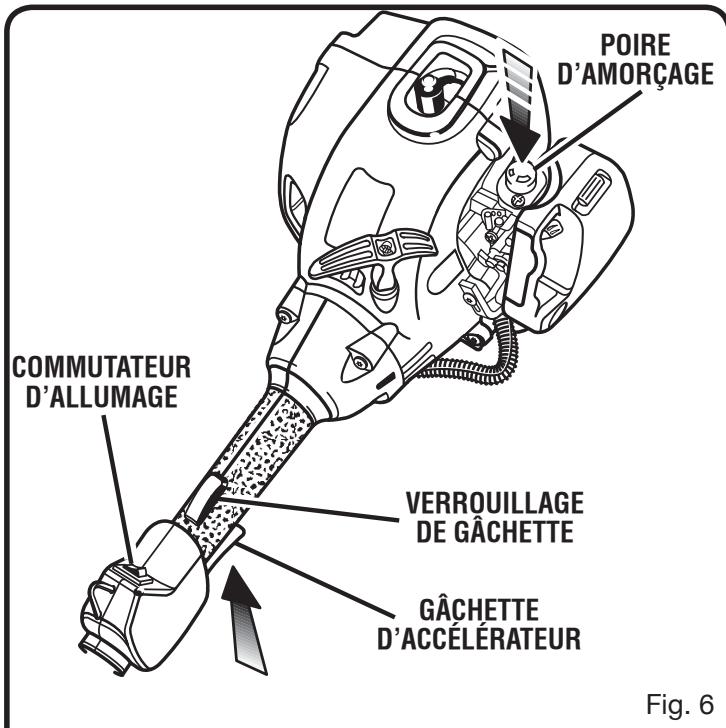

Fig. 6

AVANCE de la ligne de COUPE

L'avance de la ligne est obtenue en tapant la tête de coupe sur le gazon, le moteur tournant à plein régime.

Faire tourner le moteur à plein régime. Taper la tête de coupe sur le sol pour faire avancer la ligne. La ligne avance chaque fois que la tête de coupe est frappée sur le sol. Ne pas maintenir le capuchon de retenue contre le sol.

REMARQUE: La lame du déflecteur d'herbe coupe la ligne à la longueur correcte. Si la ligne devient trop courte, il peut ne pas être possible de la faire avancer en tapant la tête de coupe sur le sol. Dans ce cas, tirer la ligne à la main, arrêtez le moteur et appuyez sur la retenue de bobine et tirez sur la ou les lignes pour sortir la longueur désirée.

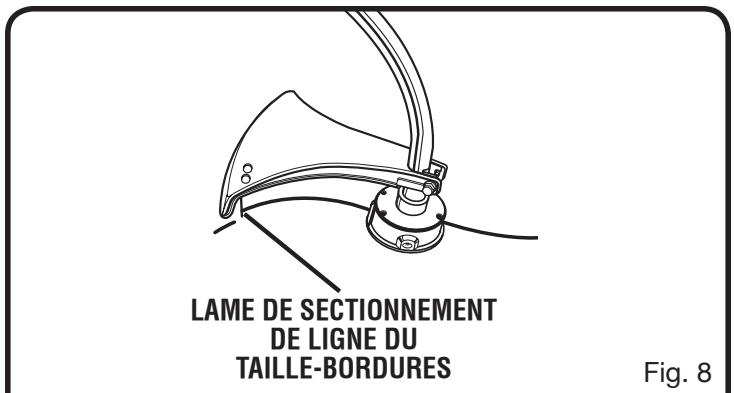

LAME de sectionnement de ligne de COUPS du déflexeur d'herbe

Voir la figure 8.

Ce taille-bordures est équipé d'une lame de sectionnement de ligne montée sur le déflecteur d'herbe. Pour obtenir une coupe optimale, faire avancer la ligne jusqu'à ce qu'elle soit coupée à la longueur correcte par la lame de sectionnement. La ligne doit être avancée chaque fois que le moteur tourne à une vitesse supérieure à la normale ou lorsque la coupe devient moins efficace. Ceci maintiendra une efficacité maximum et gardera la ligne assez longue pour avancer correctement.

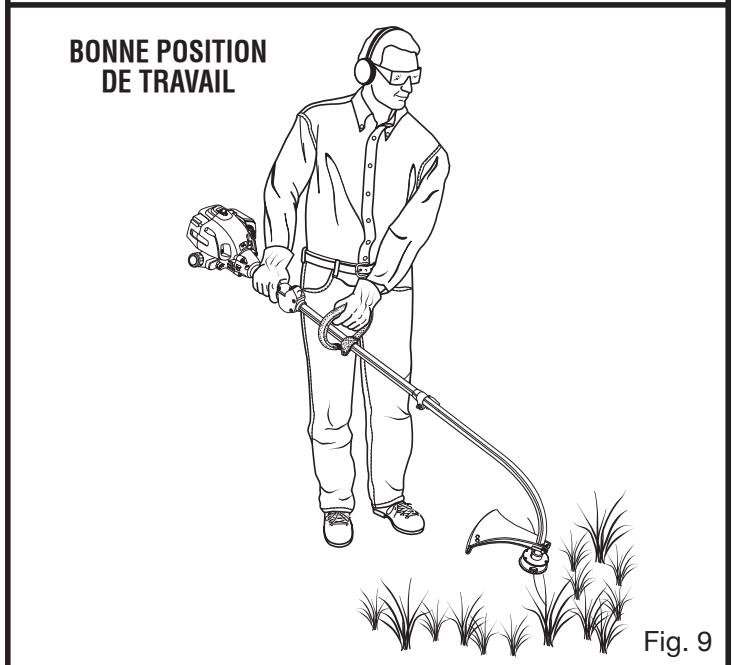

Utilisation du taille-bordures

Voir la figure 9.

Avertissement :

Toujours tenir l'outil à sa droite. L'utilisation à gauche exposerait l'utilisateur aux surfaces chaudes, créant ainsi des risques de brûlures.

Avertissement :

Pour éviter le contact avec les parties brûlantes, ne jamais travailler avec le bas du moteur au-dessus du niveau de la talle.

Tenir le taille-bordures avec la main droite sur la poignée arrière et la main gauche sur la poignée avant. Garder une prise ferme sur les deux poignées pendant le fonctionnement. Le taille-bordures doit être tenu dans une position confortable, la poignée arrière se trouvant à peu près hauteur de la taille.

Toujours utiliser le taille-bordures à plein régime. Couper les herbes hautes des hauts en bas. Ceci empêchera l'herbe de

s'enrouler sur le tube de l'arbre moteur et la tête de coupe, ce qui pourrait causer des dommages dus à une surchauffe. Si l'herbe s'enroule sur la tête de coupe, ARRÊTER LE MOTEUR, débrancher le fil de bougie et enlever l'herbe. Le travail prolongé à mi-régime causerait l'écoulement d'huile par l'échappement.

Avertissement :

Toujours tenir le taille-bordures à l'écart de soi en maintenant une distance de sécurité entre le corps et l'équipement. Tout contact avec le boîtier ou avec la tête de coupe du taille-bordures peut causer des brûlures et / ou d'autres blessures graves.

Conseils de COUPE

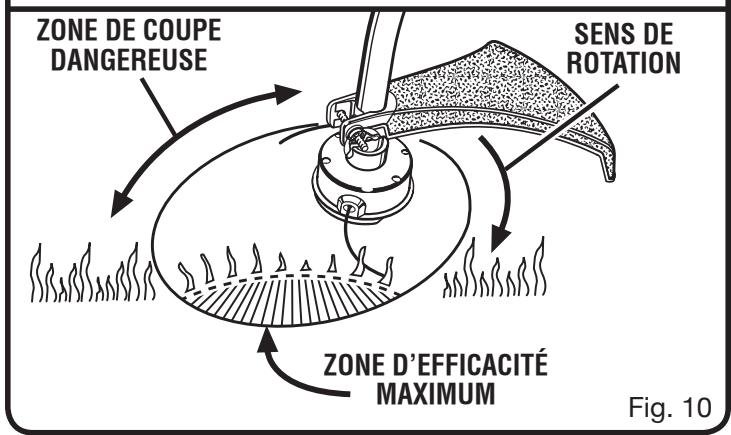

Voir les figures 9 et 10.

■ Éviter les surfaces très chaudes en maintenant toujours l'outil à l'écart du corps. (Position de travail correcte illustrée à la figure 9.) Pour une efficacité maximum, garder le taille-bordures incliné vers la zone de coupe. Pour couper avec le taille-bordures à arbre courbe, utiliser un mouvement de balayage de droite à gauche. Pour couper avec le taille-bordures à arbre droit, utiliser un mouvement de balayage de gauche à droite. Ceci évite que les débris soient projetés en direction de l'opérateur. Éviter de couper dans la zone dangereuse comme le montre l'illustration à la figure 10. Couper avec l'extrémité de la ligne; ne pas forcer la tête de coupe dans l'herbe non coupée. - Les palissades en métal et en bois accélèrent l'usure de la ligne et peuvent la faire casser. Les murs en pierre et brique, trottoirs et pièces de bois peuvent user la ligne rapidement. Contourner les arbres et buissons. L'écorce des arbres, les moulures en bois, le lambris et les piquets de palissades peuvent être endommagés par la ligne.

Utilisation du coupe-bordures

Voir la figure 11.

Tenir le coupe-bordures avec la main droite sur la poignée arrière et la main gauche sur la poignée avant. Le coupe-bordures doit être tenu sur le côté droit du corps. Garder une prise ferme sur les deux poignées pendant le fonctionnement. Le coupe-bordures doit être tenu dans une position confortable, la poignée arrière se trouvant à peu près à hauteur de la taille.

REMARQUE : Lorsque l'accessoire est utilisé sur un taille-bordures à moteur à essence, toujours faire tourner le moteur à plein régime. Le travail prolongé à mi-régime causerait l'écoulement d'huile par l'échappement.

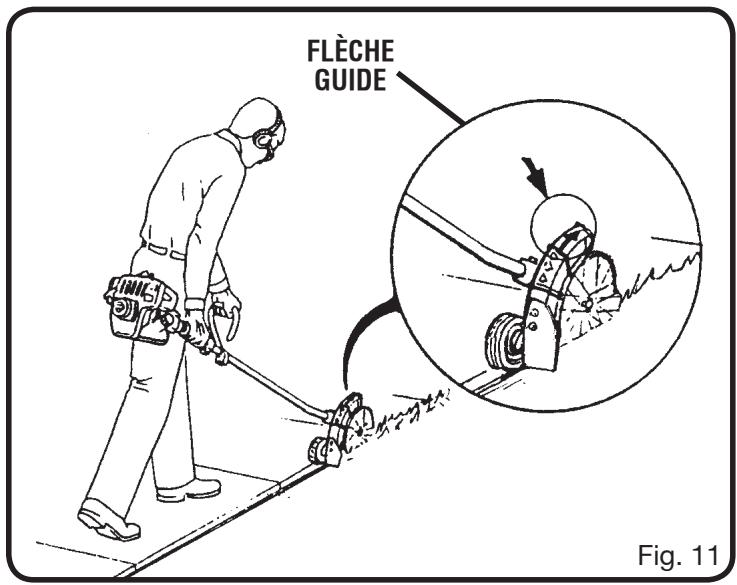

Conseils de COUPE

Voir la figure 11.

Le coupe-bordures permet d'effectuer la finition des trottoirs, allées et massifs de fleurs, terre-pleins et autres endroits semblables. À l'aide de la flèche de guidage placée sur le protège-lame, aligner la lame avec le bord de la surface à finir. Couper à une vitesse régulière. Si la lame se met à peiner, c'est que la vitesse de travail est trop rapide; il faut la réduire. Ne pas forcer la lame dans la terre. ■ Un léger contact de la lame contre le bord du trottoir, le terre-plein, etc., est acceptable et n'abimera pas le coupe-bordures. Le meilleur aspect est obtenu lorsque l'herbe est sèche. Éviter de travailler sur un sol humide ou de l'herbe mouillée, car le protège-lame pourrait s'encrasser et produire une bordure irrégulière. Si le protège-lame s'encrasse, arrêter le moteur, débrancher le fil de la bougie et nettoyer les débris du protège-lame.

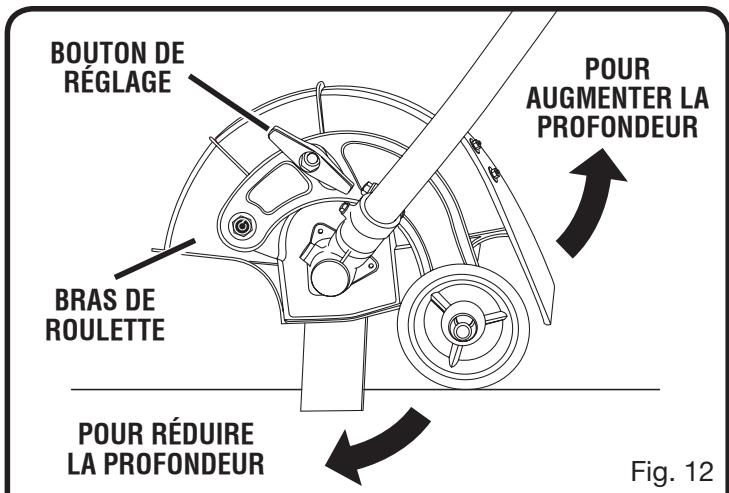

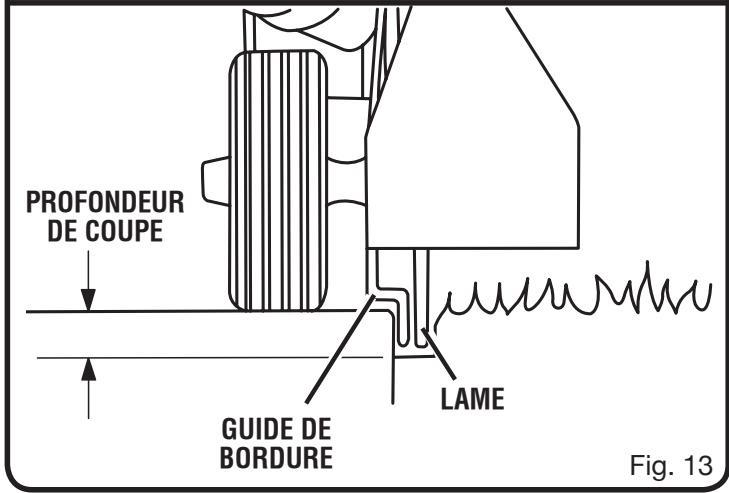

Pour régler la profondeur de COUPE

Voir les figures 12 et 13.

La profondeur de coupe est déterminée par la distance du bas de la roulette au sommet de la lame.

Arrêter le coupe-bordures et débrancher le fil de la bougie ou débrancher de la prise secteur. Desserrer le bouton de réglage et déplacer le bras de la roulette vers le haut pour augmenter la profondeur et vers le bas pour la réduire. Une fois le réglage terminé, bien serrer le bouton de réglage. Rebrancher le fil de la bougie ou rebrancher sur la prise secteur et mettre l'outil en marche.

REMARQUE: Régler initialement la profondeur de coupe entre 1,2 à 2,5 cm (1/2 po à 1 po). Faire une coupe peu profonde pour tester la profondeur de coupe. Si celle-ci doit être modifiée, le faire progressivement jusqu'à ce que la profondeur voulue soit atteinte.

Avertissement :

Utiliser exclusivement des pièces d'origine pour les réparations. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l'outil.

Avertissement :

Toujours porter des lunettes de sécurité munies d'écrans latéraux lors de l'utilisation d'outils. Si une opération dégage de la poussière, porter également un masque anti-poussière.

Avertissement :

Avant d'inspecter, nettoyer ou entretenir l'équipement, couper le moteur, attendre que toutes les pièces en mouvement s'arrêtent, déconnecter le fil de la bougie et l'écarter de la bougie. Le non-respect de ces instructions peut entraîner des blessures graves ou des dégâts matériels.

Entretien général

Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.

Avertissement :

Ne jamais laisser de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Les réglages et réparations décrits ci-dessous peuvent bien souvent être effectués par l'utilisateur. Les autres réparations doivent être confiées à un centre de réparations/agréé.

Nouvelle BOBINE pre-enroulee

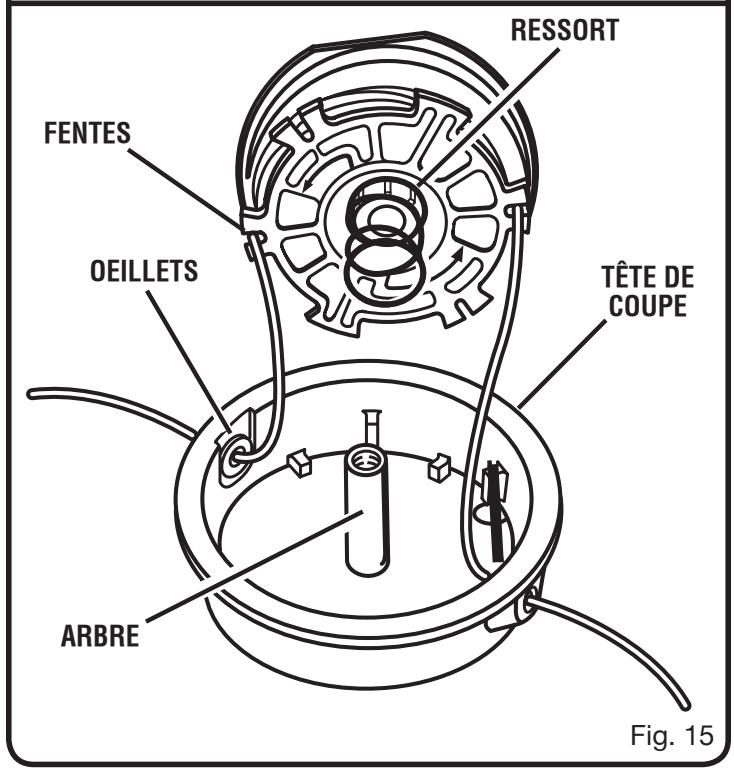

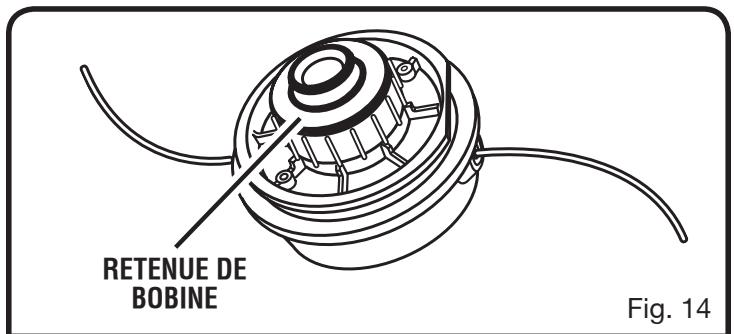

Voir les figures 14 - 15.

Si seule la ligne est remplacée, voir Remplacement de la ligne plus loin dans ce manuel.

Utiliser exclusivement une ligne monofilament. Pour une efficacité maximale, utiliser exclusivement une ligne d'origine.

Diamètre ligne: 2,0 mm (0,080 po)

Arrêter le moteur et débrancher le fil de la bougie. Maintenir la tête de coupe et retarder la retenue de bobine. Tourner la retenue de bobine vers la gauche. Retirer la bobine vide de la tête de coupe. Laisser le dessort fixé sur la bobine. Lors de l'installation d’une nouvelle bobine, s’assurer que les deux lignes sont engagées dans les deux fentes diamétralement opposées. Veiller à ce que les deux lignes soient sorties d’au moins 152 mm (6 po) au-delà de chaque fente. Passer les lignes dans les œillets de la tête de coupe. Encocher la bobine dans la tête de coupe avec précaution (au besoin tirer délicatement sur la ligne pour les faire passer à l’extérieur). Une fois la bobine en place dans la tête de coupe, saisir les lignes et les tirer d’un coup sec pour les sortir des fentes de la bobine. Appuyer sur la bobine et la tourner vers la gauche, jusqu’à ce qu’elle se bloque. Maintenir la bobine enfoncée et la tourner légèrement vers la droite. Lâcher la bobine. Elle doit être verrouillée dans la tête de coupe. Si elle ne l’est pas, la maintenir enfoncée et la tourner jusqu’à ce qu’elle se verrouille. S’assurer que la tête de coupe et la retenue de bobine sont engagées sur l’arbre moteur. Tourner la retenue de bobine vers la droite. - Tirer de nouveau sur les lignes pour permettre la bobine en position de coupe. Appuyer sur la retenue de bobine tout en tirant sur la ou les lignes pour les avancer manuellement et vérifier le montage de la tête de coupe.

Reemplacement de ligne

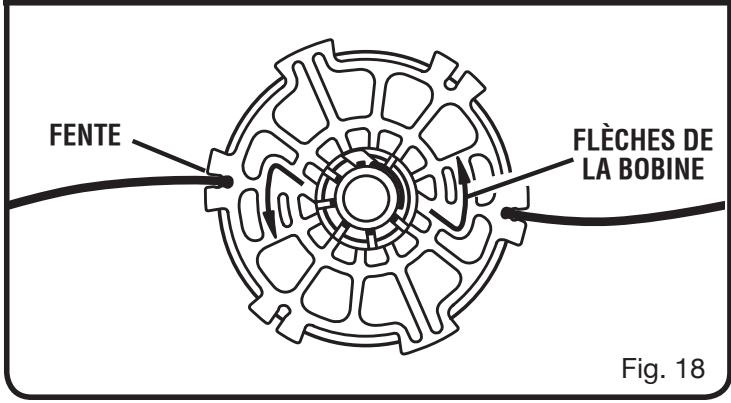

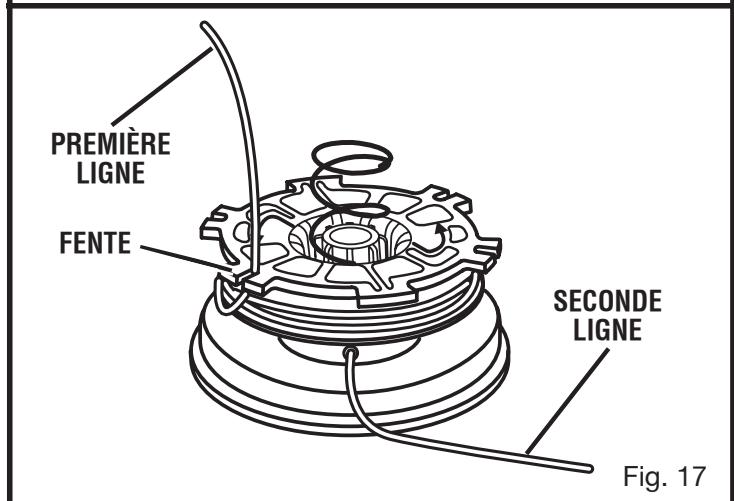

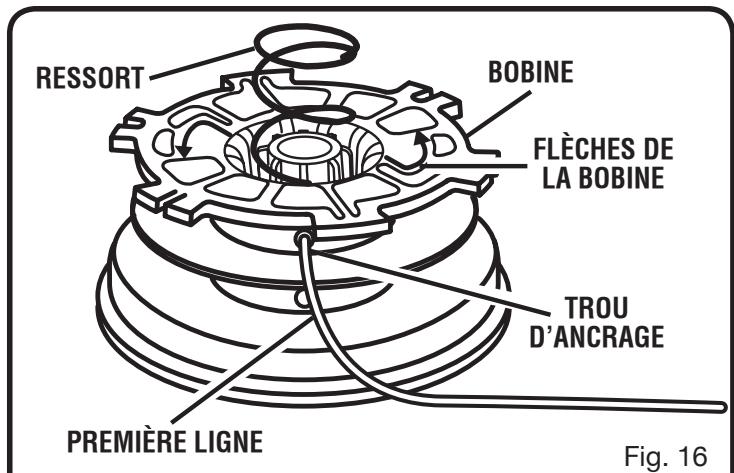

Voir les figures 16 à 18.

Utiliser exclusivement une ligne monofilament. Pour une efficacité maximale, utiliser exclusivement une ligne d'origine.

Diamètre ligne: 2,0 mm (0,080 po)

Arrêter le moteur et débrancher le fil de la bougie. Maintenir la tête de coupe et relâcher la retenue de bobine. Tourner la retenue de bobine vers la gauche. Retirer la bobine de la tête de coupe.

REMARQUE : Laisser le ressort fixé sur la bobine. Retirer la ligne restant éventuellement sur la bobine.

Couper deux morceaux de ligne d'environ 2,7 m (9 pi). ■ Insérer la première ligne dans le trou d'ancrage de la partie supérieure de la bobine. Enrouler la ligne sur la partie supérieure de la bobine en tournant vers la gauche, comme indiqué par les flèches de la bobine. Engager la ligne dans la fente du flanc supérieur en la laissant dépasser d'environ 152 mm (6 po) au-delà de la fente. Ne pas trop remplir. Une fois la ligne enroulée, elle doit se couvrir à au moins 6 mm (1/4 po) du bord extérieur de la bobine. Répéter l'opération ci-dessus en enroulant la seconde ligne sur la partie inférieure de la bobine. Ne pas trop remplir. - Remettre la bobine et sa retenue en place. Voir Remplacement de la bobine plus haut dans ce manuel.

Nettoyage de l'orifice d'échappement et du silencieux

Suivant le type de carburant utilisé, le type et la quantité d'huile et / ou les conditions de travail, l'orifice d'échappement et le silencieux peuvent se calaminer. Si un outil motorisé semble avoir perdu de la puissance, cette calamine doit être éliminée pour restaurer le fonctionnement normal. Il est vivement recommandé de confier ce travail à un technicien qualifié.

Pare-Étincelles

Le pare-étincelles doit être nettoyé ou remplacé toutes les 25 heures de fonctionnement ou tous les ans pour assurer le fonctionnement correct de l'outil. L'emplacement du pare-étincelles diffère selon le modèle. Contacter le concessionnaire le plus proche pour connaître l'emplacement du pare-étincelles sur le modèle utilisé.

Reemplacement et nettoyage du filtre à air

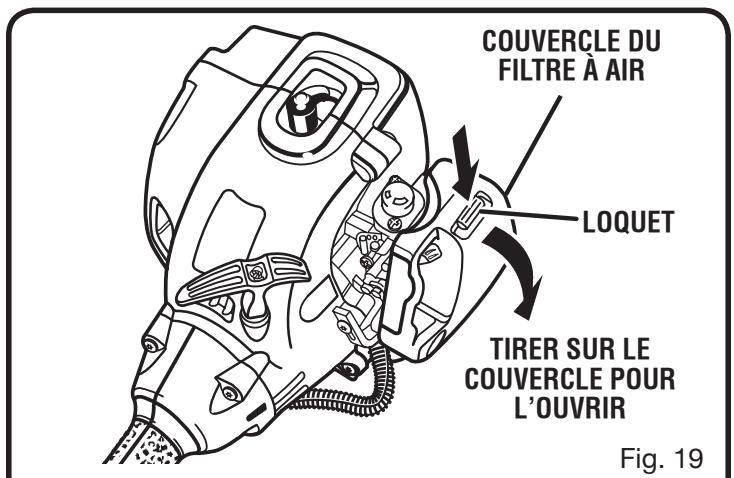

Voir les figures 19 et 20.

Pour assurer un fonctionnement correct et une longue vie utile, garder le filtre à air propre. Pour obtenir un fonctionnement optimal, le replacer annuellement.

Retirer le couvercle du filtre à air en appuyant sur le loquet avec le pouce et en tirant délicatement sur le couvercle. Retirer le filtre et le nettoyer dans de l'eau savonneuse tiède. Le rincer et le laisser sécher complètement. Remettre le filtre en place. - Remettre le couvercle du filtre à air en place en insérant ses languettes dans les fentes de la base du filtre et appuyer sur le couvercle de manière à l'encliqueter correctement.

Avertissement:

Un bouchon de carburant qui fuit pose un risque d'incendie et doit être remplacé immédiatement.

Le bouchon du réservoir de carburant contient un filtre et un clapet antiretour non réparables. Un filtre à carburant colmaté nuit au bon fonctionnement du moteur. Si le fonctionnement du moteur s'améliore lorsque le bouchon est desserré, le clapet antiretour peut être défectueux ou le filtre colmaté. Si nécessaire, remplacer le bouchon de carburant.

Reemplacement de la BOUGIE

Ce moteur utilise une bougie Champion RCJ-6Y ou NGK BPMR7A avec un écartement d'électrode de 0,63 mm (0,025 po). La bougie doit être remplaçée annuellement par une bougie identique.

Entretien

Voir les figures 21 à 24.

Remplacer les lames endommagées ou usées.

Arrêtez le moteur et débranchez le fil de la bougie ou débranchez de la prise secteur.

Avant chaque utilisation, toujours s'assurer que la lame est correctement installée et solidement assujettie.

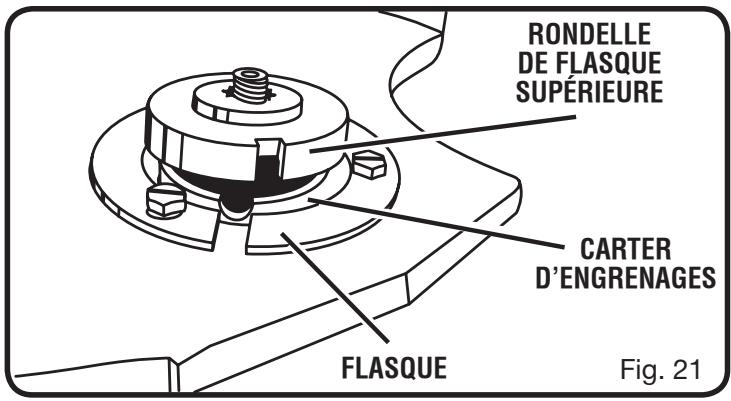

Aligner les encoches de la rondelle de flasque supérieure, du carter d'engrenage et du flasque, puis placer la clavette de blocage dans les trois encoches pour bloquer l'ensemble en place. ■ À l'aide d'une clé à douille de 1/2 pouce, desserrer l'écrou de la lame en tournant dans le sens des aiguilles d'une montre. Retirer la lame de son axe. Enlever les débris de l'axe et des rondelles de flasque. - Centrer la lame sur la rondelle de flasque supérieure, en veillant à ce qu'elle soit bien à plat. ■ Installer la rondelle de flasque inférieure, partie bombée du côté opposé à la lame. - Mettre l'écrou de la lame en place sur l'axe. Aligner les encoches de la rondelle de flasque supérieure, du carter d'engrenage et du flasque, puis placer la clavette de blocage dans les trois encoches pour bloquer l'ensemble en place. - À l'aide d'une clé à douille de 1/2 pouce, serrer l'écrou de la lame sur l'axe en tournant dans le sens inverse des aiguilles d'une montre.

Reemplacement de la bavette à débris

Voir la figure 25.

Remplacer la bavette à débris si elle est endommagée.

Retirer les écrous de montage, les rondelles et la bavette à l'aide d'une clé plate ou à douille de 10 mm. ■ Installer la nouvelle bavette à débris. Cette pièce de rechange peut être obtenue chez le détaillant qui a vendu l'outil ou en appelant le 1-800-242-4672. - Remettre les écrous et rondelles en place. Serrer fermement.

Remisage (1 mois ou plus)

Vider complètement le réservoir de carburant dans un bidon ou jerrycan apprové pour l'essence. Laisser le moteur tourner jusqu'à ce qu'il cale. - Se conformer à toutes les réglementations ISO et locales concernant la sécurité de manipulation et d'entreposage de l'essence. L'excédent de carburant peut être utilisé pour d'autres machines à moteur 2 temps. Nettoyer soigneusement le taille-bordures. Ranger l'outil dans un endroit sec, bien aéré et inaccessible aux enfants. La partie à l'écart de produits corrosifs, tels que les produits chimiques de jardinage et le sel de dégivrage.

Suspension

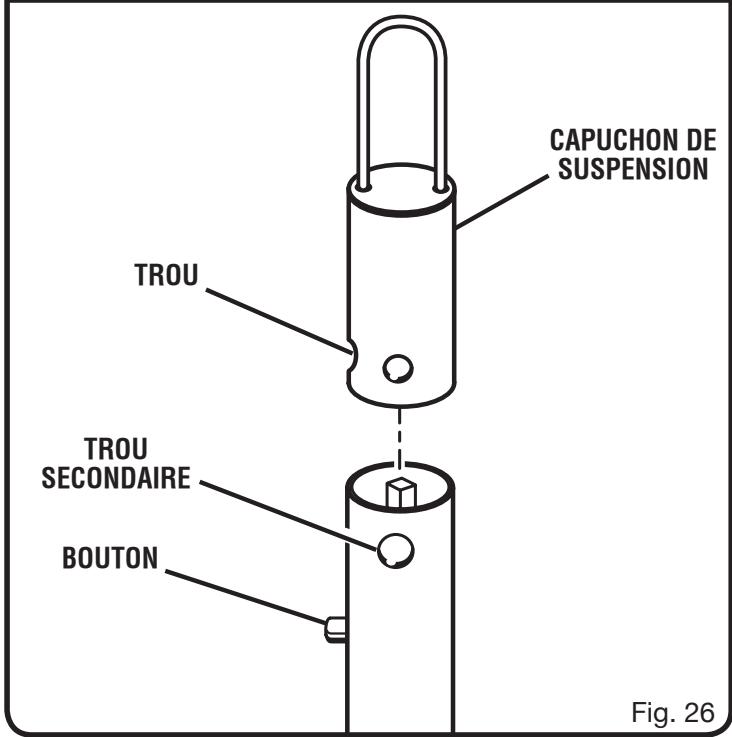

Voir la figure 26.

Il existe deux façons de suspendre l'accessoire pour le remisage.

Pour installer l'anneau de suspension, appuyer sur le bouton et emboiter le capuchon sur l'extrémité inférieure de l'arbre d'accessoire. Tourner légèrement le capuchon dans un sens et l'autre pour enclencher le bouton. Le trou secondaire de l'arbre d'accessoire peut également être utilisé pour suspendre l'accessoire.

Dépannage

SI LES PRESENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLEME, CONTACTER LE CENTRE DE RÉPARATIONS AGRÉE.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Le moteur ne démarre pas	1. Pas d'étincelle.	1. Vérifier la bougie. Retirer la bougie. Remettre le capuchon sur la bougie et poser cette dernière sur le cylindrite métallique. Tirer le cordon du lanceur et regarder si une étincelle se produit à l'électrode de la bougie. En l'absence d'étincelle, répéter l'opération avec une bougie neuve.
	2. Pas de carburant.	2. Actionner la poire d'amorçage jusqu'à ce qu'elle soit remplie de carburant. Si elle ne se remplit pas, le système d'alimentation en carburant est obstrué. Contacter un centre de réparations. Si la poire se remplit, il se peut que le moteur soit noyé, passer au paragraphe suivant.
	3. Moteur noyé.	3. Mettre le volet de départ en position d'étranglement START (démarriage).Maintenir la gachette enforcée et tirer sur le cordon du lanceur jusqu'à ce que le moteur démarre. REMARQUE: Selon l'importance du noyage, plusieurs tractions du cordon peuvent s'avérées nécessaires. Voir Démarrage et arrêt plus haut dans ce manuel.
Le moteur ne parvient pas au régime maximum et dégage trop de fumée	1. Vérifier le mélange huile / carburant.	1. Utiliser un mélange de carburant et d'huile 2 temps correct et frais. (50:1).
	2. Filtre à air encrassé.	2. Nettoyer le filtré à air Voir la section Remplacement et nettoyage du filtré à air, plus haut dans ce manuel.
	3. Écran pare-étincelles encrassé.	3. Contacter un centre de réparations.
	4. Bougie encrassée.	4. Nettoyer ou remplacer la bougie. Régler l'écartement de l'électrode. Voir Remplacement de la bougie plus haut dans ce manuel.
Le moteur démarre, tourne et accélère correctement, mais ne tient pas le ralenti	1. La vis de ralenti du carburateur doit être réglée.	1. Tourner la vis de ralenti vers la droite, pour augmenter le régime de ralenti. Voir la figure 27.
La ligne n'avance pas	1. Ligne soudée sur elle-même.	1. Lubrifier avec un produit au silicone.
	2. Pas assez de ligne sur la bobine.	2. Installer une nouvelle ligne. Voir Remplacement de la ligne, plus haut dans ce manuel.
	3. Ligne trop courte.	3. Tirer les lignes en appuyant sur la bobine et en la relâchant alternatively.
	4. Ligne emmèlée sur la bobine.	4. Retirer la ligne de la bobine et la réenrouler. Voir Remplacement de la ligne, plus haut dans ce manuel.
	5. Régime moteur insuffisant.	5. Faire avancer la ligne, le moteur tournant à plein régime.

VIS DE RALENTI

Fig. 27

Dépannage

SI LES PRESENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLEME, CONTACTER LE CENTRE DE RÉPARATIONS AGRÉE.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
La retenue de bobine est difficile à tourner	1. Filage des vis encrassé ou endommagé.	1. Nettoyer les filetages et les graisser - Si cela ne donne aucune amélioration, replacer la retenue de bobine.
L'herbe s'enroule sur le tube de l'arbre moteur et la tête de coupe	1. Coupe de hauteures herbes au ras du sol.	1. Couper les herbes hautees du haut en bas pour éviter leur enroulement.
	2. Utilisation du taille-bordures à régime partiel.	2. Utiliser le taille-bordures à plein régime.

Ce produit a été équipé en USINE d'un convertisseur catalytique

Félicitations! Vous venez d'investir dans la protection de l'environnement. Pour maintenir le niveau d'émissions original de ce produit, voir la section Entretien ci-dessous.

PROGRAMME D'ENTRETIEN DU SYSTème D'éMISSIONS ET LISTE DES PIEÇES GARANTIES
Pièces du système	Inspector avant chaque utilisation	Nettoyer toutes le 5 heures de fonctionnement	Remplacer toutes les 25 heures ou chaque année	Remplacer toutes les 25 heures ou chaque année	Remplácelo cada 50 heures
CONJUNTO DE SILENCIADOR CATALITICO FILTRÉ À AIR INCLUT : ÉLÉMENT FILTRANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ÉCRAN PARE-ÉTINCELLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. CARBURATEUR INCLUT : ÉCRAN THERMIQUE JOINTS RÉSERVOIR DE CARBURANT INCLUT : CONDUITES DE CARBURANT ....X BOUCHON DU RÉSERVOIR DE CARBURANT ....X FILTRÉ À CARBURANT ALLUMAGE INCLUT : BOUGIE ............X TOUTES LES PIEÇES RELATIVES AU SYSTème DE CONTROôle DES ÉMISSIONS SONT GARANTIES DEUX ANS OU POUR LA PÉRIODE ANTÉRIEURE AU PREMIER REMPLACEMENT PRÉVU, SELON LA PREMIÈRE ÉCHÉANCE.

Énoncé de la garantie limitée

Techtronic Industries North America, Inc., garantit à l'acheteur original que ce produit RYOBI® est exempt de tous vices de matériaux ou de fabrication et s'engage à réparer ou remplacer gracieusement, à son choix, tout produit s'avérant défectueux au cours des périodes indiquées ci-dessous, à compter de la date d'achat.

• Deux ans sur les produits utilisés par des particuliers ; 90 jours sur les produits utilisés à toutes autres fins, telles que les travaux commerciaux et la location.

Cette garantie n'est offerte qu'à l'acheteur original et entre en vigueur à la date de l'achat original.

Toute pièce de ce produit jugée, après évaluation raisonnable par Techtronic Industries North America, Inc., comme présentant des vices de matériaux ou de fabrication, sera réparée ou remplacée, sans facturation pour pièces ou main d'œuvre par un centre de réparations agréé pour produits d'extérieur de marque RYOBI (centre de réparations Ryobi agréé).

Le produit, y compris toutes les pièces défectueuses, devront être retournés à un centre de réparations RYOBI agréé, avant expiration de la période de garantie. Les frais d'expédition au centre de réparations pour les travaux sous garantie et de retard au propriétaire du produit seront assumés par le propriétaire. En ce qui concerne les réclamations en garantie, la responsabilité Techtronic Industries North America, Inc., se limitera à la réparation ou au remplacement des produits défectueux et aucune revendication de rupture de garantie ne pourrait causeur l'annulation ou la résiliation du contrat de vente d'un produit d'extérieur RYOBI® quel qu'il soit. Une preuve d'achat sera exigée par le centre de réparation, afin de valider toute réclamation au titre de la garantie. Toutes les réparations sous garantie devront être effectuées par un centre de réparations agréé.

La garantie sur tout produit d'extérieur RYOBI® utilisé pour la location, des travaux commerciaux ou tout autre usage lucratif, sera limitée à quatre-vingt-dix (90) jours, à compter de la date d'achat au détail original.

Cette garantie ne couvre pas les produits ayant fait l'objet d'un usage abusif ou négligent, d'un manque d'entretien, ayant été impliqués dans un accident ou employé de façon contraire aux instructions du manuel d'utilisation. Cette garantie ne couvre ni les dommages aux produits résultant d'un manque d'entretien, ni les produits qui ont été altérés ou modifiés. La garantie exclut les réparations rendues nécessaires par l'usage normal ou l'utilisation de pièces et accessoires incompatibles avec le produit d'extérieur RYOBI® ou nuisibles à son bon fonctionnement, ses performances ou sa durabilité. En outre, cette garantie exclut :

A. Les réglages - Bougies, carburateur, réglages du carburateur, allumage, filtres B. Les articles consommables - Boucles d'avance par chic, bobines externes, lignes de coupe, bobines internes,

poulies et cordons de lanceur, courroies d'entraînement, dents, rondeaux en feutre, axes d'attelage, lames de paillage, ventilateur de soufflante, tubes de soufflage et d'aspiration, sacs à débris, guides, chaînes de scie

Techtronic Industries North America, Inc., se réserve le droit d'apporter des modifications ou améliorations à tout produit extérieur RYOBI®, sans obligation de modifier les produits fabriqués antérieurement.

LA DUREE DE TOUTES LES GARANTIES IMPLICITES NE SAURAIT EN AUCUN CAS EXCEDER LA PÉRIODE DE GARANTIE DÉCLARÉE. PAR CONSEQUENT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS DE VALEUR MARCHANDE OU D'ADOQUATION À UN USAGEPARTICULIER OU AUTRES SERONT INVALIDÉES À L'EXPIRATION DE LA PÉRIODE DE GARANTIE APPROPRIÉE DE DEUX ANS, UN AN OU QUATRE-VINGT-DIX JOURS. LES OBLIGATIONS DE TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DANS LE CADRE DE CETTE GARANTIE SE LIMITENT EXCLUSIVEMENT À LA RÉPARATION OU AU REMPLACEMENT DES PIEÇES DÉFECTUEUSES ET TECHTRONIC INDUSTRIES NORTH AMERICA, INC. N'ASSUME OU N'AutorISE QUICONQUE À ASSUMER QUELQUE AUTRE OBLIGATION QUE CE SOIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DUREE DES GARANTIES IMPLICITES, LES RESTRICTIONS CIDESSOUS PEUVENT NE PAS ÉTRE APPLICABLES. TECHTRONIC INDUSTRIES NORTH AMERICA, INC., DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE LES DOMMAGES DIRECTS, INDIRECTS OU AUTRES, Y COMPRIS, MAIS SANS S'Y LIMITER, LES FRAIS DE RETOUR DE PRODUITS À UN CENTRE DE RÉPARATION RYOBI AGRÉE ET DE RENVOI AU PROPRIÉTAIRE, DE DÉPLACEMENT D'UN TECHNICIEN, DE TELEPHONE OU TÉLGRAMME, DE LOCATION D'UN PRODUIT SIMILAIRE PENDANT LA DUREE DES RÉPARATIONS SOUS GARANTIE, DE DÉPLACEMENT, DE PERTES OU DOMMAGES À DES BIENS PERSONNELS, DE MANQUE À GAGNER, DE PERTE D'USAGE DU PRODUIT, DE PERTE DE TEMPS OU DE DÉRANGEMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTCS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÉTRE APPLICABLES.

Cette garantie donne au consommateur des droits spécifiques, et celui-ci peut bénéficier d'autres droits, qui varient selon les états ou provinces.

Cette garantie couvre tous les produits d'extérieur RYOBI® fabriqués par Techtronic Industries North America, Inc., vendus aux États-Unis et au Canada.

Pour obtenir l'adresse du centre de réparations RYOBI agréé le plus proche, appeler le 1-800-860-4050.

L'U. S. Environmental Protection Agency (EPA), le California Air Resources Board (CARB) et Techtronic Industries North America, Inc., se font un plaisir de vous expliquer les conditions de garantie de conformité du système antipollution de votre petit moteur non routier. Les moteurs non routiers de petite cylindrée neufs utilisés en Californie doivent être conçus, construits et équipés conformément aux strictes réglementations antipollution de cet État. Dans d'autres États, les moteurs non routiers modèles 2000 et ultérieurs doivent être conçus, construits et équipés conformément aux strictes réglementations antipollution de l'EPA (agence de protection de l'environnement américaine) pour les petits moteurs non routiers. Le moteur doit être exempt de vices de matériaux et de fabrication entrainant la non-conformité aux réglementations de l'EPA, pendant les deux premières années d'utilisation, à compter de la date de vente à l'acheteur original. Techtronic Industries North America, Inc., doit garantir le système de contrôle des émissions des petits moteurs non routiers pour la période indiquée ci-dessus, à condition qu'ils n'aient pas fait l'objet d'un usage abusif ou d'un manque d'entretien.

Le système de contrôle des émissions peut inclure des pièces telles que le carburateur ou système d'injection de carburant, le système d'allumage et le convertisseur catalytique. Il peut également inclure les flexibles, courroies, connecteurs et autres articles relatifs au système d'émissions.

Dans l'éventualité d'un problème couvert par la garantie, Techronic Industries North America, Inc., s'engage à réparer et diagnostiquer (sous réserve que le diagnostic soit effectué dans un centre de réparations pour produits extérieurs RYOBI® agréé) le moteur non routier gratuitement, frais de pièces et main d'œuvre inclus.

Durée de la garantie du fabricant :

Dans l'État de Californie, les petits moteurs non routiers fabriqués à partir de 1995 sont garantis deux ans. Dans d'autres États, les petits moteurs non routiers 1997 et ultérieurs sont également garantis pour une période de deux ans. Toute pièce du moteur se rapportant au système de contrôle des émissions s'avérant défectueuse sera réparée ou remplacée gratuitement par Techtronic Industries North America, Inc.

Responsabilités du propriétaire dans le CADRE de la garantie

(a) Le propriétaire de ce petit moteur non routier est tenu d'effectuer les entretiens nécessaires, indiqués dans le manuel d'utilisation. Techtronic Industries North America, Inc., recommande de conserver tous les reçus relatifs à l'entretien du petit moteur non routier. Toutefois, Techtronic Industries North America, Inc. ne peut pas refuser la couverture de la garantie pour une raison du manque de reçus ou parce que tous les entretiens prévus n'ont pas été effectués. Des pièces et services assurant des performances et une durabilité équivalente peuvent être utilisées pour les entretiens et réparations non couverts par la garantie, sans que cela ne change les obligations de garantie du fabricant du moteur. (b) Le propriétaire du petit moteur non routier doit toutefois être averti que les réparations couvertes par la garantie peuvent être refusées par Techtronic Industries North America, Inc., si la défaillance de ce moteur est due à un usage abusif, la négligence, un manque d'entretien ou des modifications non approuvées. (c) Le propriétaire est tenu de confier son petit moteur non routier à un centre de réparations agréés quand un problème se présente. Les réparations sous garantie seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.

Pour toute question concernant les droits et responsabilités de l'acheteur dans le cadre de la garantie, contacter un représentant du service après-vente de Techtronic Industries North America, Inc., au 1-800-860-4050.

Techtronic Industries North America, Inc., garantit à l'acheteur original, ainsi qu'à tous les propriétaires ultérieurs, que son petit moteur non routier sera donc construit et équipè conformément à toutes les règlementations en vigueur au moment de la vente. Techtronic Industries North America, Inc., garantit également à l'acheteur original, ainsi qu'à tous les propriétaires ultérieurs, que son petit moteur non routier sera exempt de tous défauts de matériel ou de fabrication causant une non-conformité aux règlementations en vigueur, pour une période de deux ans. Dans l'État de Californie, les petits moteurs non routiers fabriqués à partir de 1995 sont garantis deux ans. Dans tous les autres États, l'EPA exige que les petits moteurs non routiers 1997 et ultérieurs soient garantis pour une période de deux ans. Ces périodes de garantie prennent effet à la date d'achat original du petit moteur non routier. Toute pièce du moteur se rapportant au système de contrôle des émissions s'avérant défectueuse sera remplacée gratuitement par Techtronic Industries North America, Inc.

Techtronic Industries North America, Inc., effectuera les réparations sous garantie chez un concessionnaire de moteurs RYOBI agréé ou dans un centre de réparations sous garantie. Les réparations autorisées seront effectuées gratuitement chez un concessionnaire ou dans un centre de réparations agréé, sous réserve qu'une pièce garantie s'avère défectueuse. Des pièces approuvées par le fabricant ou équivalentes peuvent être utilisées pour tout entretien ou réparation sous garantie des pièces relatives au système de contrôle des émissions. Ces entretiens ou réparations seront effectués gratuitement si les pièces défectueuses sont toujours sous garantie.

Techtronics North America, Inc., est responsable des dommages au moteur causés par une pièce toujours couverte par la garantie.

Le California Air Resources Board a publié une liste de toutes les pièces de systèmes d'émissions couvertes par une garantie. (Bien que les réglementations de l'EPA n'incluent pas de liste, les pièces qu'elle considère comme devant être garanties sont indiquées ci-dessous.)

Les pièces garanties sont : carburateur, bougie, allumage, filtre à air et filtre à carburant.

Il incombe au propriétaire d'effectuer tous les entretiens indiqués dans le manuel d'utilisation de Techtronic Industries North America, Inc.

La garantie du système de contrôle des émissions exclut :

(a) Les réparations ou remplacements rendus nécessaires par un usage abusif ou la négligence, le manque d'entretien, des réparations incorrectes ou des remplacements non conformes aux specifications de to Tchtronic Industries North America, Inc., affectant le fonctionnement et/ou la durabilité, ainsi que les alterations ou modifications non recommandées ou non approuvées par écrit de la part de to Tchtronic Industries North America, Inc., et (b) Le remplacement des pièces, ainsi que les services et réglages nécessaires pour un entretien requis, à la date, ou après la date prévue.

La période de conformité aux réglementations antipollution de l'autocollant de conformité d'émissions indique le nombre nominal d'heures de fonctionnement du moteur conformément aux réglementations du gouvernement fédéral américain. Catégorie C = 50 heures, B = 125 heures, A = 300 heures.

Réparation

Dans l'éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation/agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l'adresse du centre de réparations agréé le plus proche, appeler le 1-800-860-4050.

Le numéro de modèle se trouve sur une plaquette fixée au boîtier du moteur. Noter le numéro de modèle et le numéro de série dans l'espace ci-dessous.

Commande de PIECES détachées

Lors de toute commande de pièces détachées, fournir les informations suivantes :

NUMERO DE MODELE RY30130 NUMERO DE SÉRIE

Ryobi® est une marque déposée de Ryobi® Limited utilisée sous licence.

TECHTRONIC INDUSTRIES NORTH AMERICA, INC.

1428 Pearman Dairy Road, Anderson, SC 29625, États-Unis

Post Office Box 1207, Anderson, SC 29622, États-Unis

Téléphone 1-800-860-4050

www.ryobotools.com
