MODE D'EMPLOI A25RE02 RYOBI

Ce jeu de gabarits de lettres et bagues guide a ete concu et fabriquee conformement a nos strictes normes de fiabilitie, simplicité d'emploi et sécurité d'utilisation. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans probleme.

AVERTISSEMENT : Pour réduire les risques de blessures, l'utilisateur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'employer ce produit.

Merci de votre achat.

CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

SYMBOLS

Certsains des symboles ci-dessous peuvent être utilisés sur l'outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d'utiliser l'outil plus efficacement et de réduire les risques.
SYMBOLE	NOM	DÉSIGNATION / EXPLICATION
	Avertissement concernant l'humidité	Ne pas exposer à la pluie ou l'humidité.
	Lire le manuel d'utilisation	Pour réduire les risques de blessures, l'utiliseur doit dire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.
	Protection oculaire	Toujours porter des lunettes de sécurité étanches ou munies d'écrans latéraux ou un masque facial intégral lors de l'utilisation de ce produit.
	Symbole d'alerte de sécurité	Précautions destinées à assurer la sécurité.

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE	SIGNAL	SIGNIFICATION
!	DANGER :	Indique une situation extrémement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
!	AVERTISSEMENT :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
!	ATTENTION :	Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures légères ou de gravité modérée.
	ATTENTION :	(Sans symbole d'alerte de sécurité) Indique une situation pouvant entraîner des dommages matériels.

ASSEMBLAGE

AVERTISSEMENT :

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-respect de toutes les instructions ci-dessous peut entrainer un choc électrique, un incendie et/ou des blessures graves.

La sécurité d'utilisation de cet accessoire exige que ce manuel, ainsi que celui de l'outil pour lequel ce produit est conçu, ainsi que tous les autocollants apposés sur l'outil, soient lus et bien compris.

CONSERVER CES INSTRUCTIONS LIRE TOUTES LES INSTRUCTIONS

■ APPRENDRE À CONNAÎTRE L'ACCESSOIRE. Lire attentivement le manuel d'utilisation. Apprendre les applications et les limites de ce produit, ainsi que les risques spécifique relatives à son utilisation.

DEBALLAGE

Ce produit doit être assemblé.

• Sortir les accessoires de la boîte avec précaution. S'assurer que toutes les pieces figurant sur la liste de contrôle sont inclues.
  Examiner soigneusement les accessoires pour s'assurer que rien n'a eté brisé ou endommagé en cours de transport.
• Ne pas jeter les matériaux d'emballage avant d'avoir soigneusement examé l'outil et avoir vérifié qu'il fonctionne correctement.
  Si des pieces sont manquantes ou endommagées, appeler le 1-800-525-2579.

LISTE DE CONTROLLE

Jeudefersa toupie (15)

Jeudegabaritstdelletres

Jeu de gabarits de lettres et de chiffres de 64 mm (2-1/2 po)

Jeu de gabarits de lettres et de chiffres de 38 mm (1-1/2 po)

Quincaillerie de montage du jeu de gabarits de lettres

Bagues guide (5) avec vis (2)

DVD

CD

Tapis antidérapant

Sacoche

Manuel d'utilisation

AVERTISSEMENT :

Si des pieces manquent, ne pas utiliser cet outil avant qu'elles aient ete installees. Ne pas prendre cette precaution pourrait entrainer des blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier ces accessoires. De telles alterations ou modifications sont considérées comme un usage abusif et peuvent creer des conditions dangereuses, risquant d'entrainer des blessures graves.

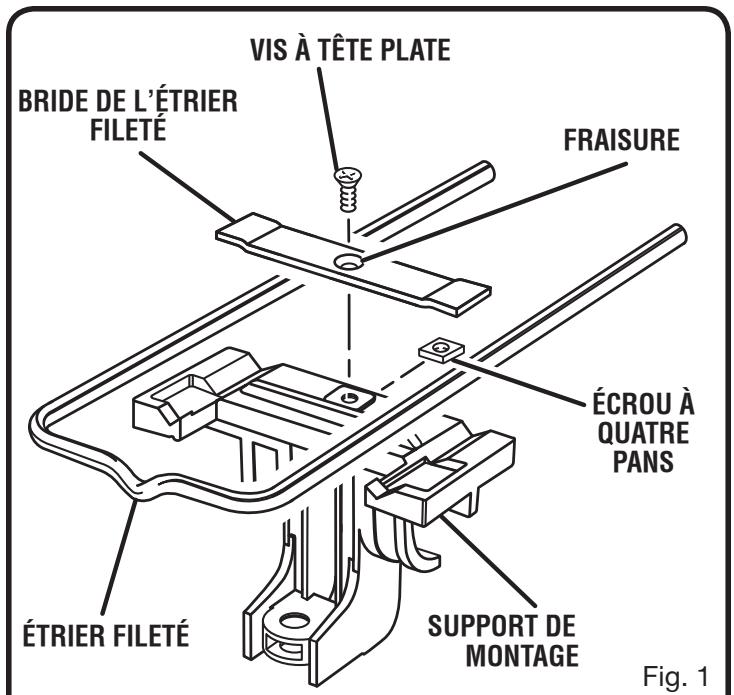

ASSEMBLAGE DE L'ETRIER FILETE, DU SUPPORT DE MONTAGE ET DE LA VIS DES SERRAGE

Voir les figures 1 et 2.

Poser la bride de l'étrier filété sur le support de montage, faisure vers le haut, en direction opposée au support de montage.
Introduire l'écrou carré sous le support et insérer la vis à tête plate dans la fraisure.

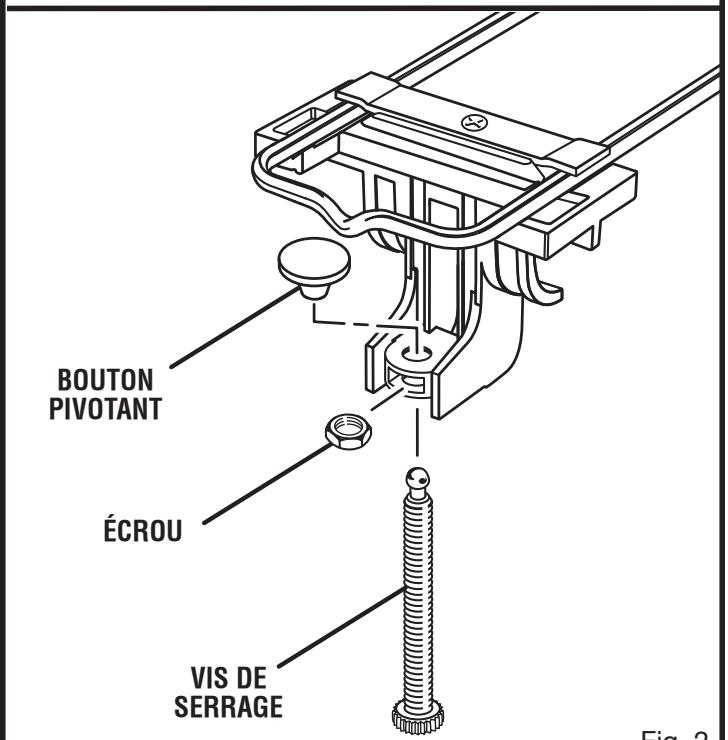

Fig. 2

Glisser l'étrier fileté sous la bride et serrer la vis à tête plate.
■ Insérer l'écrou à six pans dans le logement situé dans la partie inférieure du support de montage.
Enfilier la vis de serrage dans l'écrou, l'extrémité arrondie pointant vers le haut.
■ Enforcer le bouton pivotant sur l'extrémité arrondie de la vis de serrage.

AVERTISSEMENT :

Ne pas laisser la familiarité avec l'outil faire oublier la prudence. Ne pas oublier qu'une fraction de seconde d'inattention peut entrainer des blessures graves.

AVERTISSEMENT :

Toujours porter des lunettes étanches ou des lunettes de sécurité à coques laterales lors de l'utilisation d'outils. Si cette précaution n'est pas prise, des objets peuvent être projétés dans les yeux et cause des lésions graves.

AVERTISSEMENT :

Ne pas débrancher la toupie peut causeur un démarrage accidentel, entrainant des blessures graves.

APPLICATIONS

Cet accessoire peut être utilisé pour les applications cédessous :

Le toupillage de lettres et de chiffres à l'aide de gabarits
Le touillage de courbes et de formes complexes à l'aide de gabarits

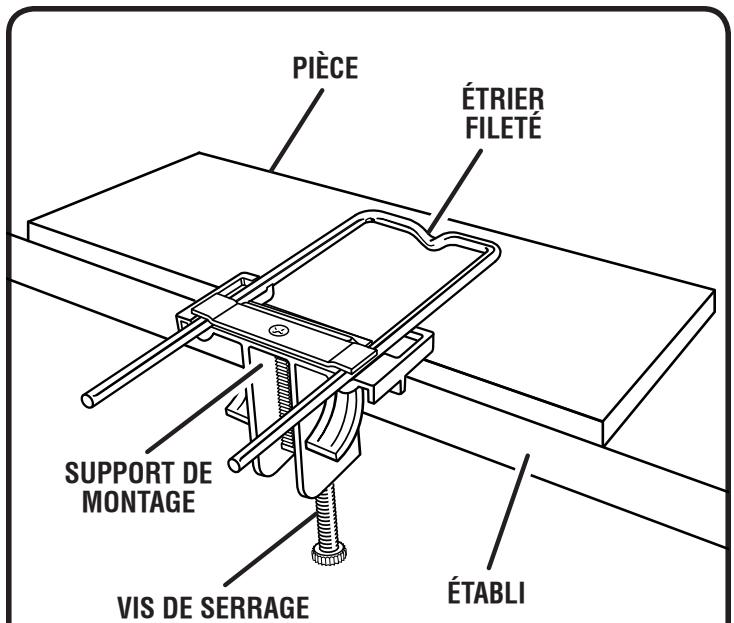

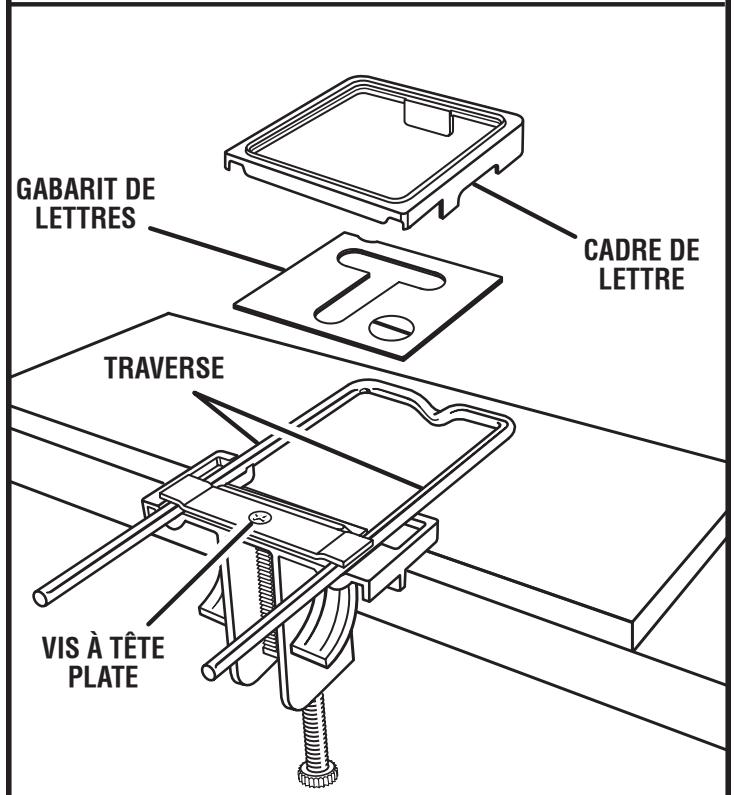

RéGLAGE DU GABARIT

Voir les figures 3 et 4.

Poser la pièce sur un établi et placer le support de montage sur la pièce en positionnant l'étrier fileté sur la pièce et la vis de serrage sous l'établi.

REMARQUE: La vis de serrage permet de retenir la piece sur l'établi pendant le toupillage si l'épaissur totale de l'ensemble est inférieure ou égale à 44 mm (1-3/4 po). Si l'épaissur de la piece et de l'établi dépasse 44 mm (1-3/4 po), se servir d'un collier pour retenir la piece sur l'établi et d'une vis de serrage pour retenir le support de montage sur la piece.

Poser le gabarit de lettres sur l'étrier fileté en laissant de la place entre la traverse de l'étrier filté et l'extrémité du gabarit du cadre de lettre.
Glisser le cadre de lettuce sur le gabarit et l'étrier fileté jusqu'à ce que ses pattes soient contre la pierce. S'assurer que le cadre de lettuce est par dessus la travers de l'étrier filtré et que le gabarit est tourné vers le haut à l'intérieur du cadre de lettuce.
- Desserrer la vis à tête plate et ajuster l'étrier fileté de façon à positionner correctement le gabarit sur la piece. Resserrer la vis.

Fig. 3

Fig. 4

TOUPILAGE AVEC BAGUES GUIDES

Une bague guide, qui dépasse au-dessous de la semelle permet d'utiliser un gabarit pour l'exécution de courbes et de formes complexes. Le fer traverse la bague guide. La bague s'appuie contre le bord d'un gabarit.

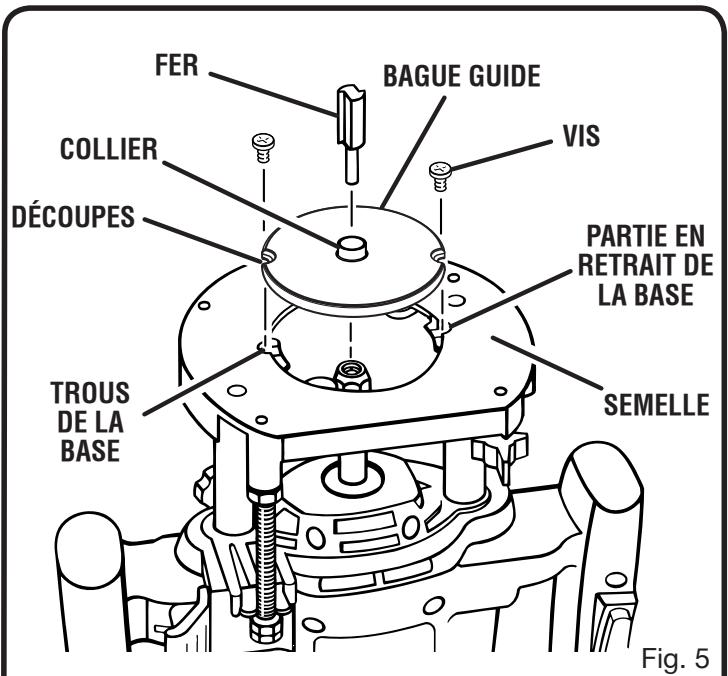

INSTALLATION DE LA BAGUE GUIDE

Voir les figures 5 à 7.

Debrancher la toupie.
Poser la toupie à l'envers sur un établi.
- Placer la bague guide dans la partie en retrait de la base de la toupie.
Aligner les découvertes de la bague guide sur les trous filétés de la base.
Assujettir la bague sur la base de la toupie au moyen des vis fournies.
- Serrer fermement les vis.

AVERTISSEMENT :

Si les vis ne sont pas fermement serrées, le fer risquè d'entrée en contact avec la bague, ce qui peut entraîner des blessures graves.

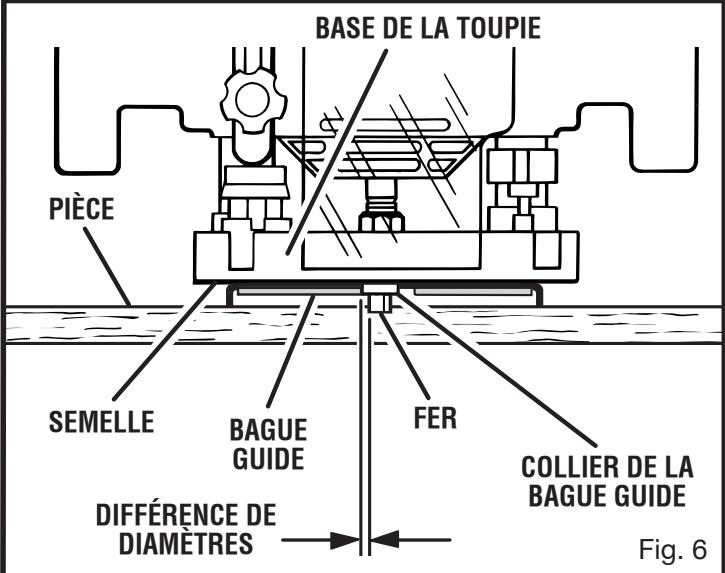

Lors du profilage avec bague guide, il est nécessaire de tener compte de la différence de diamètres du fer et de la bague. Lors de la fabrication de gabarits, toujours tener compte de cette différence.

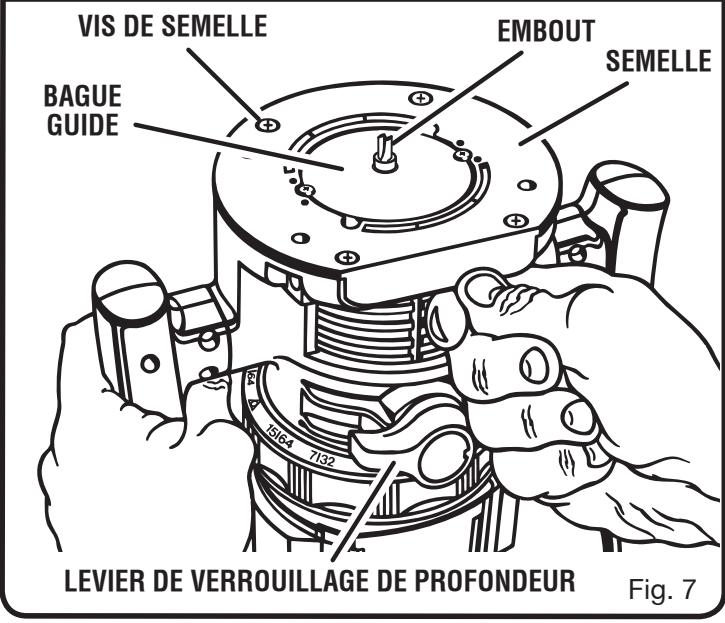

REMARQUE: Instructions spéciales concernant l'utilisation avec des toupies modèles R181D, R181FB, R181PF, R1801M, et RE1802M.

Débrancher la toupie.
■ Suivre les étapes précédentes pour assujettir la bague sur la semelle.
Serrer fermement les vis.
Desserrer les 4 vis de fixation de la semelle sur la base de la toupie.
Régler le fer à la profondeur de coupe voulue et le verrouiller.
Ajuster la semelle de façon à ce que l'extrémité du fer soit centrée dans le collier de la bague.
Serrer fermement les 4 vis de la semelle.

TOUPILLAGE AVEC GABARIT

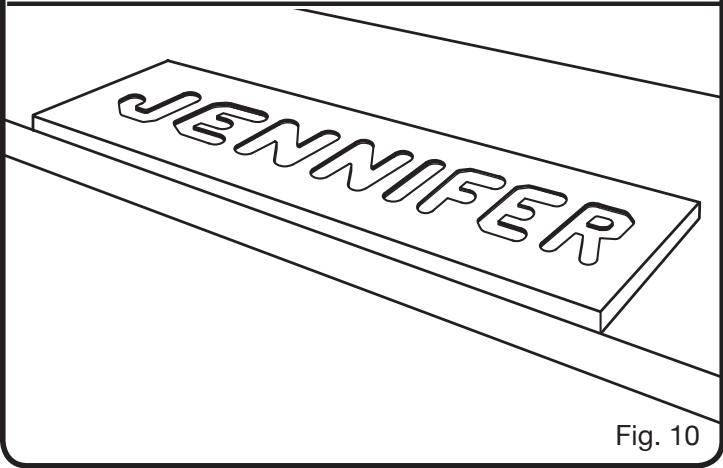

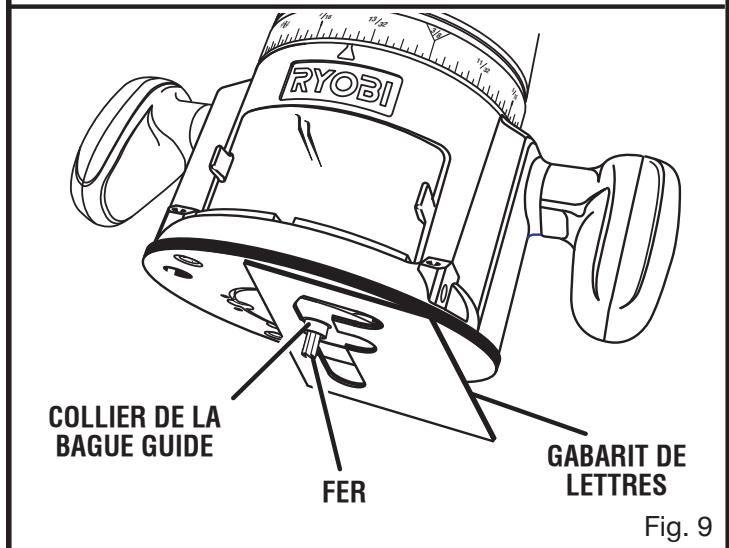

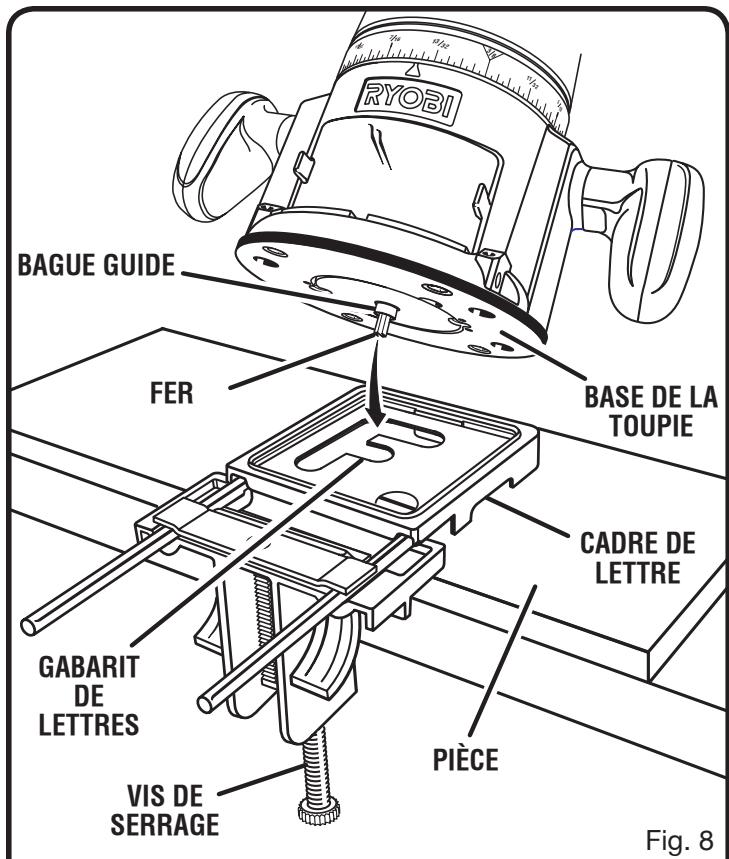

Voir les figures 8 à 10.

REMARQUE : Voir le Manuel d'utilisation livre avec la toupie pour obtenir des instructions sur la façon d'installer et de-retirer correctement les fers.

Avant de découvert la pierce, toupiller la première lecture sur une chute pour s'exercer à guider la toupie autour du gabarit.

■ Installer un fer dans la toupie et régler la profondeur de coupe désirée.
Placer la bague guide dans l'ouverture de la dette.

REMARQUE: La bague guide doit être en contact avec le gabarit de dettes et le fer légèrement au-dessus de la piece quand la toupie est démarrée.

• Mettre la toupie en marche et l'abaisser dans le bois jusqu'à ce que la base de la toupie repose sur le cadre de lettuce.
  Suivre l'ouverture en exerçant une légère pression sur l'extérieur de la lecture jusqu'à avoir toupillé tout le contour de la lecture et être revenu au point de départ.
• Arrête la toupie et attendre l'arrêt complet du fer avant de retarder la toupie du cadre de lecture.
  Desserrer la vis de serrage.
  Glisser le support de montage vers la croite jusqu'à ce que le côté gauche du cadre de lecture s'aligne avec le bord de la lettuce nouvellement touillée. (Ceci assure un espacement uniforme entre chaque lecture.)
  Retirer le gabarit de la dette toupillée et le remplacer par le gabarit suivant.
• Continuer ce procédé jusqu'à ce que le projet soit complété.

CONSEILS UTILES

Lorsqu'on utilise le petit jeu de gabarits de lettres, positionner toujours la lecture à toupiller dans le coin inférieur gauche du cadre de lecture.
Le sapin rouge est un bon bois pour faire des panneaux. Il est facile à toupiller et est très durable en extérieur.
Finir le panneau rapidement et facilement en peignant toute la surface supérieure du panneau fini avec de la peinture à séchage rapide. (L'utilisation de bombes aérosol facilité le travail.) Poncer la surface supérieure du panneau en évitant de toucher la peinture des lettres toupillées. Le tapis antidéraptant s'avéré utile pour retenir le panneau.
Pour toupiller des panneaux verticaux, tourner le gabarit de lettres de 90^ dans le cadre de lecture.
Pour toupiller des lettres pres de la cordure du panneau, tourner la pièce. Tourner le gabarit et repérer les lettres les plus proches de la cordure la plus éloignée de la pièce.

AVERTISSEMENT :

Le tapis antidérapant ne suffit pas parfois à retenir certaines pieces. Toutjours s'assurer que la piece est bien fixeé à l'aide d'un tapis ou de colliers avant de commencer le travail.

REMARQUES

RÉPARATION

Dans l'eventualité d'un besoin de pieces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agrée le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l'adresse du centre de réparations Ryobi agrée le plus proche, appeler le 1-800-525-2579. Une liste complètes des centres de réparation agrées est également disponible sur notre site Internet www.ryobitools.com

COMMANDE DE PIECES DÉTACHÉES

Lors de toute commande de pieces détachées, fournir les informations suivantes :

NUMERO DE MODELE

A25RE02

NUMERO DE SÉRIE
