VENISE - Radiateur électrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUTER
Modèle	VENISE
Type de produit	Radiateur électrique à fluide caloporteur
Alimentation	230 V / 50 Hz
Puissances disponibles	500 W, 750 W, 1000 W
Indice de protection	IP24 (protégé contre les projections d'eau)
Catégorie de performance	B ou C selon modèle
Type de commande	Molette de température avec position hors gel et limitation de plage
Fonctions spéciales	Turbo (chauffe rapide avec ventilateur), programmation via fil pilote, modes Confort, Éco, Hors Gel, Arrêt/Délestage
Pilotage à distance	Oui, par fil pilote (compatible avec programmateurs et gestionnaires d'énergie)
Volume de fluide (selon puissance)	500 W : 5 L, 750 W : 6,4 L, 1000 W : 7,6 L
Entretien et nettoyage	Dépoussiérage 2 fois par an ; nettoyage du filtre (modèles avec ventilateur) avec aspirateur
Filtre anti-poussière	Présent sur modèles avec ventilateur ; nettoyage régulier pour éviter saturation
Sécurité	Arrêt automatique en cas de surtension (clignotement 5 fois) ; sonde de température détectée (clignotement 3 fois)
Installation	Murale, avec kit de fixation fourni (4 chevilles, 4 supports, 4 vis) ; respecter distances minimales aux obstacles
Raccordement électrique	Câble 3 fils (phase, neutre, fil pilote) ; pas de terre ; boîtier de raccordement à 25 cm du sol en pièce humide
Garantie	2 ans à compter de l'installation ou de l'achat (max 30 mois sans justificatif)

FOIRE AUX QUESTIONS - VENISE SAUTER

Comment installer le radiateur SAUTER VENISE ?

Utilisez le gabarit de pose imprimé sur l'emballage. Percez 4 trous aux emplacements indiqués, insérez les chevilles, vissez les supports muraux, puis accrochez et verrouillez l'appareil. Respectez les distances minimales par rapport aux obstacles.

Quelles sont les différentes puissances disponibles ?

Le radiateur existe en 500 W, 750 W et 1000 W. La puissance est indiquée sur l'étiquette signalétique de l'appareil.

Comment régler la température de confort ?

Mettez l'interrupteur sur Marche (témoin allumé). Tournez la molette de température jusqu'à obtention de la température souhaitée. Le témoin de chauffe s'allume si la température ambiante est inférieure.

Comment utiliser le mode Turbo ?

Sélectionnez la durée souhaitée (2h, 1h, 1/2h ou 1/4h) avec la molette dédiée, puis appuyez sur la commande Turbo. Le ventilateur s'active pour chauffer rapidement. Pour interrompre, rappuyez sur la commande.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que les disjoncteurs sont enclenchés. Contrôlez la température ambiante. Éteignez puis rallumez l'appareil : si le témoin clignote 3 fois, la sonde est défectueuse ; s'il clignote 5 fois, l'appareil est en surtension. Contactez un électricien.

Comment entretenir le radiateur ?

Dépoussiérez l'appareil deux fois par an avec un chiffon non abrasif. Pour les modèles avec ventilateur, nettoyez les grilles et le filtre anti-poussière avec un aspirateur.

Que faire si le ventilateur s'arrête prématurément ?

Vérifiez que les grilles d'entrée et sortie d'air ne sont pas obstruées. Nettoyez le filtre si nécessaire. Si la pièce est trop chaude, attendez que la température baisse. En altitude (>1000 m), le phénomène peut se reproduire sans gravité.

Comment bloquer les commandes pour éviter les manipulations ?

Retirez le bouchon de la molette avec un tournevis. Pour bloquer, placez un pion dans l'alignement de la flèche B. Pour limiter la plage, placez deux pions aux extrémités souhaitées. Remettez le bouchon.

Puis-je piloter le radiateur à distance ?

Oui, si le fil pilote est raccordé à un programmateur ou gestionnaire d'énergie. Les ordres reçus permettent les modes Confort, Éco, Hors Gel, Arrêt et Délestage.

Quelle est la garantie du radiateur SAUTER VENISE ?

La garantie est de 2 ans à compter de la date d'installation ou d'achat (maximum 30 mois sans justificatif). Elle couvre l'échange des pièces défectueuses, hors main-d'œuvre et transport.

MODE D'EMPLOI VENISE SAUTER

Radiateur

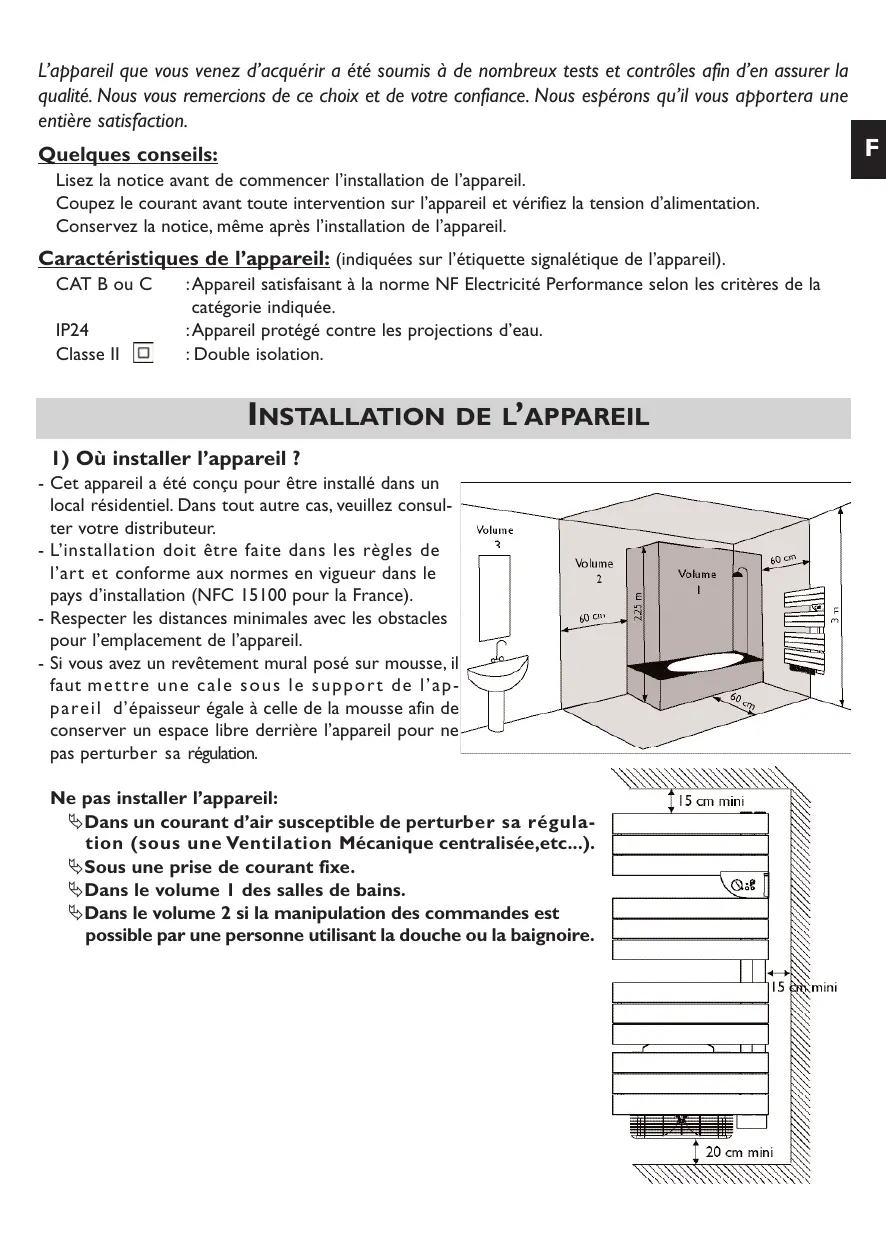

L'appareil que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité. Nous vous remercions de ce choix et de votre confiance. Nous espérons qu'il vous apportera une entière satisfaction.

Quelques conseils:

Lisez la notice avant de commencer l'installation de l'appareil.

Coupez le courant avant toute intervention sur l'appareil et vérifiez la tension d'alimentation.

Conservez la notice, même après l'installation de l'appareil.

Caractéristiques de l'appareil : (indiquées sur l'étiquette signalétique de l'appareil).

CAT B ou C : Appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.

IP24 : Appareil protégé contre les projections d'eau.

Où installer l'appareil ?

• Cet appareil a été créé pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

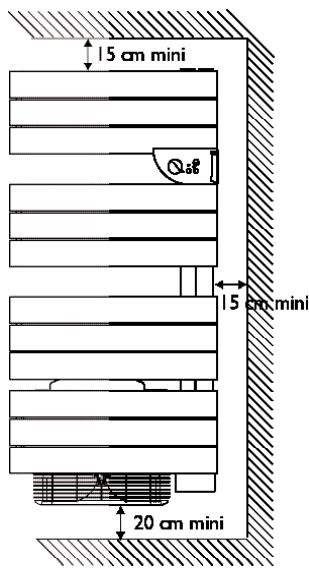

• Respecter les distances minimales avec les obstacles pour l'emplacement de l'appareil.
• Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière l'appareil pour ne pas perturber sa régulation.

Ne pas installer l'appareil:

§ Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique centralisée, etc...). Sous une prise de courant fixe. Dans le volume I des salles de bains. Dans le volume 2 si la manipulation des commandes est possible par une personne utilisant la douche ou la baignoire.

2) Comment installer l'appareil ?

• L'emballage comprend:
• La notice d'installation / utilisation -1 kit de fixation: -4 chevilles 8mm
• 4 supports muraux
• 4 vis de fixation des supports

Le gabarit de pose est imprimé sur l'emballage.

Dégrafez les rabats du carton et positionnez-le contre le mur, rabat inférieur déplié posé sur le sol. Pointez (sans percer), à travers l'emballage, les 4 trous de perçage, puis retirez l'emballage. 2/ Repérez soigneusement les points de perçage avec un crayon (dessinez une croix de 4 cm de large). 3/ Percez les 4 trous. 4/ Positionnez les 4 crochets et vissez. 5/ Accrochez et verrouillez l'appareil.

Note: Les chevilles livrées avec l'appareil sont de type standard. En cas de support particulier, utilisez des chevilles adaptées.

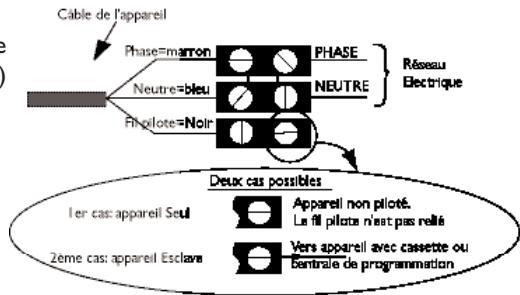

3) Comment raccorder l'appareil ?

• L'appareil doit être alimenté en 230V 50Hz.
• Le raccordement au secteur se fera à l'aide d'un câble 3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles d'eau et les cuisines, il faut installer le boîtier de raccordement au moins à 25cm du sol.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
• Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex: salle de bain), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

4) Programmation

L'appareil peut être commandé à distance si son fil pilote est raccordé à un appareil équipé d'un programmateur, à une centrale de programmation ou à un gestionnaire d'énergie.

Tableau des ordres que l'appareil peut recevoir sur son fil pilote

(à mesurer entre le fil pilote et le neutre).

Ordres reçus	Absence de courant	Alternance absence de courant (4'57") phase 230V(3")	Alternance absence de courant (4'53") phase 230V(7")	Alternance complète 230V	Demi-alternance négative -115V	Demi-alternance positive +115V
Oscilloscope Réf/Neutre	—	←	5"
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET DELESTAGE
Température de chauffage	Réglage CONFORT	Abaissement de 1°C par rapport au réglage CONFORT	Abaissement de 2°C par rapport au réglage CONFORT	Abaissement de 3°C À 4°C par rapport au réglage CONFORT	Température Hors Gel d'environ 7°C	Arrêt instantané de l'appareil. Peut être aussi utilisé pour le délestage

Description du panneau de commande

Molette de température avec position Hors-Gel et possibilité de limitation de plage. 2 Molette réglage durée TURBO 2h, 1h, 1/2h, 1/4h. 3 Témoin de mise sous tension 4 Témoin de TURBO • Commande du TURBO 6 Interrupteur Marche/Arrêt Témoin de Chauffe

2) Régler la température confort

C'est la température souhaitée pendant l'occupation de la pièce.

a) Mettez l'interrupteur 6 sur la position Marche, le témoin 3 s'allume. b) Régalez la molette 1, le témoin 7 s'allume si la température ambiente est inférieure à celle désirée. c) Attendez quelques heures pour que la température se stabilise.

Si le réglage ne vous convient pas, ajustez la température avec la molette ①.

3) Mode hors gel

C'est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d'une absence prolongée de la maison.

a) Laissez l'interrupteur ⑥ sur la position Marche. b) Régalez la molette ① sur

4) Mode turbo

C'est le mode qui permet de mettre l'appareil en Marche Forcie pour augmenter rapidement la température de la pièce pendant la durée définie (mise en marche du ventilateur).

a) Laissez l'interrupteur ⑥ sur la position Marche. b) Sélectionnez la durée du Turbo à l'aide de la molette ②. c) Appuyez sur la commande ⑤, le témoin ④ s'allume. d) Il est possible d'interrompre manuellement le mode TURBO avant la fin de la durée fixée. Pour cela, appuyez à nouveau sur la commande 5.

NB: Pour un appareil piloté, seuls les ordres Arrêt et Hors Gel sont prioritaires lorsque le mode TURBO est actionné (les autres ordres sont inopérants).

5) Comment bloquer les commandes.

Il est possible de bloquer la molette ① ou de limiter son utilisation pour empêcher les manipulations intempestives de l'appareil (enfants...).

I-Blocage de la molette:

a) Mettez la molette dans la position souhaitée. b) Dégagez à l'aide d'un tournevis plat de petite taille le bouchon de la molette (1). c) Dégagez un pion P de son support à l'aide d'un outil coupant. d) Positionnez le pion P dans l'alignement de la flèche B (2). e) Remettez le bouchon.

2-Limitation de la plage d'utilisation de la molette:

a) Dégagez à l'aide d'un tournevis plat de petite taille le bouchon de la molette (I). b) Détachez les deux pions P de leur support à l'aide d'un outil coupant. c) Positionnez les deux pions P à chaque extrémité de la plage d'utilisation souhaitée (3). d) Remettez le bouchon.

Entretien

• Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs.
• Pour les modèles avec ventilateur, nettoyez avec un aspirateur les grilles d'entrée et de sortie d'air, ainsi que le filtre (se reporter au paragraphe Filtre).
• Il est conseillé de faire vérifier l'appareil et la qualité du fluide par un professionnel après 6 ans d'utilisation et de le remplacer si nécessaire. En version électrique, les volumes de fluide à mettre dans l'appareil sont 5 litres pour les modèles 500W, 6,4 litres pour les modèles 750W, et 7,6 litres pour les 1000W.
• Le liquide détérioré doit impérativement être déposé chez un collecteur d'huiles usagées.

Conseils d'utilisation

• Lorsque vous aérerez la pièce, coupez l'appareil en mettant l'interrupteur ⑥ sur la position Arrêt.
• Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

Absence de: Moins de 24 heures : ne pas toucher aux commandes.

Plus de 24 heures ou l'éteint: mettez la molette de température sur

Mise en GARDE

• Évitez que les enfants escaladent l'appareil.
• Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié.
• Veillez à ne pas introduire d'objets ou du papier dans l'appareil.
• À la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.
• Le boîtier peut être chaud, même à l'arrêt.

En cas de problem

Problèmes rencontres	Vérifications à faire
L'appareil ne chauffe pas	- Assurez-vous que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. - Vérifiez la température de l'air de la pièce. - Eteignez, puis rallumez votre appareil (Interrupteur®): • Si le tímoin 7 clignote 3 fois: la sonde de mesure est déteriou-ree. Consultez votre électricien pour procéder à son remplace-ment. • Si le tímoin 7 clignote 5 fois: votre appareil est alimenté en sur tension.Veuillez couper l'alimentation de l'appareil (fusible, dis-joncteur...) et contacter votre électricien.
L'appareil chauffe tout le temps	- Vérifiez que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié.
Le ventilateur s'accrite prématu-rément	- Vérifiez que les grilles d'entrée et de sortie d'air ne sont pas obs-truées.Procédez à leur nettoyage si c'était le cas (se reporter au paragraphe Filtre anti-poussière). - Vérifiez que la température de la pièce n'a pas atteint un niveau trop'élevé.Dans ce cas, l'accêt du ventilateur est normal.Attendez simplement que la température ambiente diminue avant de réutiliser le mode Turbo. - Si votre habitation est située à plus de 1000m d'altitude, l'air étant moins dense, il peut provoquer une éLEVation plus rapide de la tempé-rature de la pièce. Ce problème risque donc de se reproduire (sans gravité sur la durée de vie des composants de l'appareil). Dans tous les cas, pour redémarrer l'appareil, suivez la procédure sui-vante: • Arrêtez l'appareil (interrupteur ®). • Attendez au moins 10 minutes. • Remettez l'appareil en Marche (interrupteur ®).

Anti-poussière

(pour modèle équipé d'un ventilateur)

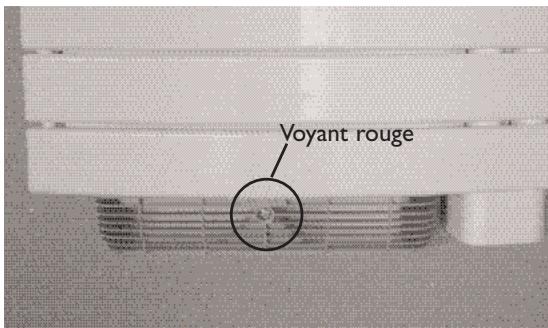

Le ventilateur est équipé d'un filtre anti-poussière qui, lorsqu'il est saturé, peut provoquer son arrêt (voyant rouge allumé sous l'appareil).

Pour une meilleure utilisation, nettoyez votre filtre régulièrement en suivant les instructions:

1. Eteignez l'appareil. 2. Tirez le filtre situé à l'arrière de l'appareil. 3. Nettoyez le filtre.

4. Remettez le filtre en place.

5. Attendez 10 minutes avant la remise en marche de l'appareil.

Ces instructions figurent sur le ventilateur sous la forme suivante :

(présenter le certificat uniquement en cas de réclamation)

La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. SAUTER assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. - Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager. - Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des

prescriptions de ladite notice ne sont pas couvertes par la garantie.

• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant toute facture d'achat.

Prix un appel local à partir d'un poste fixe

SATC - rue Monge - BP 65 - 85002 LA

ROCHE SUR YON CEDEX

• Ces renseignements se trouvent sur la plaque signalétique située sur le côté de l'appareil.
