Type d'appareil	Réfrigérateur-congélateur intégrable
Largeur (A)	875 - 1225 mm
Profondeur	540 mm
Hauteur (B)	875 - 1230 mm
Largeur d'encastrement	875 - 1230 mm
Profondeur d'encastrement	560 - 570 mm
Hauteur d'encastrement	1025 - 1230 mm
Ouverture de porte	Inversible
Ventilation requise	Oui, circulation d'air libre derrière l'appareil
Découpe minimum pour entrée d'air	200 cm²
Position de sortie d'air	Au-dessus du meuble
Installation	Encastrable dans meuble prévu
Matériau du meuble	Non précisé
Type de froid	Non précisé
Consommation énergétique	Non précisé
Capacité totale	Non précisé

FOIRE AUX QUESTIONS - SLB 23 SAUTER

Comment allumer le SAUTER SLB 23 ?

Pour allumer le SAUTER SLB 23, branchez l'appareil sur une prise électrique, puis tournez le bouton de commande sur la position 'On'.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de température est réglé sur une valeur adéquate.

Comment nettoyer le SAUTER SLB 23 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour nettoyer la surface. Évitez les produits abrasifs.

L'appareil émet des bruits étranges, que faire ?

Si l'appareil émet des bruits inhabituels, débranchez-le immédiatement et vérifiez s'il y a des objets coincés. Si le problème persiste, contactez le service après-vente.

Peut-on utiliser le SAUTER SLB 23 à l'extérieur ?

Non, le SAUTER SLB 23 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter tout risque d'électrocution.

Quelle est la puissance du SAUTER SLB 23 ?

Le SAUTER SLB 23 a une puissance de 2300 watts.

Comment régler la température sur le SAUTER SLB 23 ?

Tournez le bouton de température situé sur le panneau de commande pour régler la température souhaitée.

Y a-t-il une garantie pour le SAUTER SLB 23 ?

Oui, le SAUTER SLB 23 est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

Comment savoir si l'appareil est prêt à l'emploi ?

L'indicateur lumineux s'allume lorsque l'appareil est en chauffe. Il s'éteint lorsque la température souhaitée est atteinte.

Que faire si le câble d'alimentation est endommagé ?

Ne tentez pas de réparer le câble vous-même. Débranchez l'appareil et contactez un professionnel ou le service après-vente pour un remplacement.

MODE D'EMPLOI SLB 23 SAUTER

Réfrigérateur-congélateur intégrable

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installateur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et règles en vigueur. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peuvent-être ne sont pas nécessaires pour votre appareil.

Dimensions d'encastrement et ventilation

de l'appareil 11

Ouverture de la porte inversible 12

Encastrement de l'appareil 13

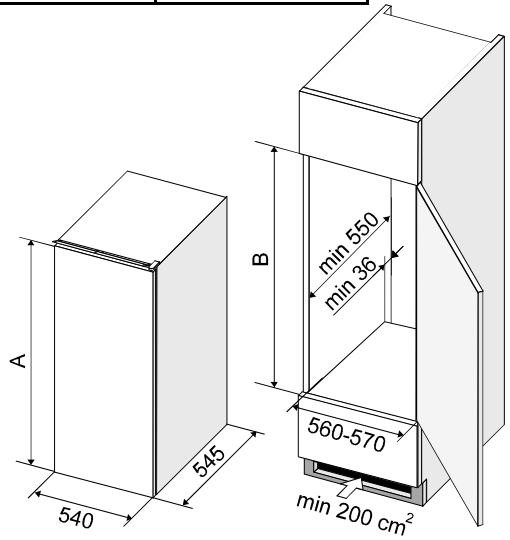

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil circule toujours librement, car le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du récipient au-dessus du compresseur).

• La plinthe du meuble prévu pour l'installation de votre appareil intégrable doit avoir une découverte de 200 cm² au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au-dessus du meuble. Veillez à ne pas couvrir la ventilation.

A (mm)	B (mm)
875	875-880
1025	1025-1030
1225	1225-1230

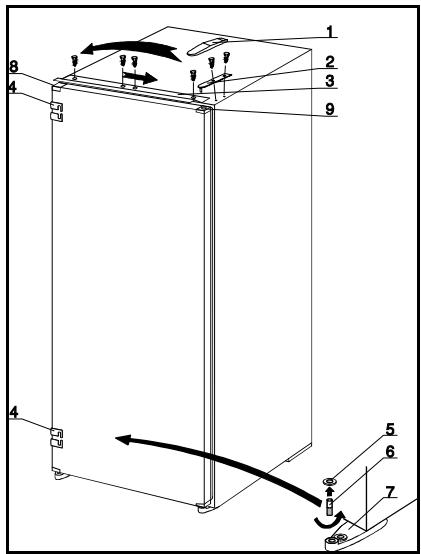

Si le sens d'ouverture de la porte n'est pas convenable, vous pouvez le changer. À cet effet, on a préformé et couvert avec les capots les trous aussi à la côte inverse de la carrosserie des appareils.

• Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à l'autre côté de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la tournant dans le sens d'une aiguille d'une montre) et dévissez l'axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Enlevez les pièces angulaires et échangez-les (à la place d'une pièce angulaire avec le trou, mettez une pièce angulaire sans trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les guidons des glissières à côté inverse de la porte.
• Couvre les trous restant après le déplacement avec les bouches-trous.
• À la fin, vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se resserrer bien). S'il n'est pas étanche, enlevez-le et tournez-le de
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un sèche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légèrement et atteigne les dimensions nécessaires.

Changement du sens d'ouverture du portillon du compartiment de congélation

• Dévissez le loqueteau et le pivot du portillon du compartiment à de congélation et enlevez le portillon.
• Couvrir les trous avec des bouchons-trous ajoutés.
• Déplacez le ressort de sécurité sur le côté inférieur de la porte. Tournez le portillon de, placez-la à côté inverse du compartiment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

1 Couvercle de la chamière supérieure 2 Chamière supérieure 3 Plaquette supérieure 4 Guidon de la glissière 5 Palquette du pivot inférieur 6 Axe du pivot inférieur 7 Pivot inférieur 8 Pièce angulaire sans trou 9 Pièce angulaire avec le trou

10 Portillon du compartiment à dég Congélation 11 Loquetteu du portillon 12 Pivot du portillon

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côté opposé à la charnière de la porte.
• Ouvrez la porte largement et joignez-la avec la porte du meuble selon le procédé suivant.
• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renfonçements inutilisés.
• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).
• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.
• Fixez les glissières aussi avec d'autres vis et veillez à ce que les glissières ne se déplacent pas (Figure 4).
• Fixez ensuite les guidons des glissières à leur place originale.
• Fermez la porte et vérifiez la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

Remarque:

Les appareils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.

• À la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaque du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forer les trous de Ø 3 x 5 pour les vis (Figure 5).
• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

Important!

En encastrant l'appareil dans le meuble, il ne doit pas être branché au réseau électrique.

La manette du thermostat doit être sur la position STOP ou bien l'interrupteur

MARCHE/ARRET mis en arrêt.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6
