SFA 15 - Réfrigérateur SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur intégrable
Marque	SAUTER
Modèle	SFA 15
Hauteur (appareil)	1225 mm
Largeur (niche)	560 mm (standard intégrable)
Profondeur (niche)	550 mm (standard intégrable)
Ouverture de porte réversible	Oui, procédure décrite en notice
Ventilation	Entrée d'air par plinthe (200 cm² min), sortie en haut
Type de dégivrage	Manuel (non précisé, mais typique pour ce modèle)
Thermostat	Molette avec position STOP
Interrupteur marche/arrêt	Oui
Éclairage intérieur	Non spécifié, probablement absent ou simple ampoule
Capacité réfrigérateur	Environ 80-100 L (estimation pour taille compacte)
Capacité congélateur	Environ 15-20 L (compartiment intégré)
Classe énergétique	Non spécifiée, probablement A+ ou similaire
Niveau sonore	Non spécifié
Alimentation	220-240 V, 50 Hz (standard)
Poids	Environ 30-35 kg (estimation)
Accessoires inclus	Glissières, vis, joints, caches

FOIRE AUX QUESTIONS - SFA 15 SAUTER

Comment inverser le sens d'ouverture de la porte ?

Dévissez le couvercle de la charnière supérieure, retirez la porte, déplacez la plaquette supérieure et les pièces angulaires, puis replacez la porte de l'autre côté. Consultez la notice pour les étapes détaillées.

Quelle est la taille de la plinthe pour la ventilation ?

La plinthe doit comporter une ouverture d'au moins 200 cm² pour l'entrée d'air de refroidissement.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil, retirez les clayettes, nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse, puis séchez soigneusement. Évitez les produits abrasifs.

Puis-je installer l'appareil directement contre un mur ?

Non, il faut prévoir un espace pour la circulation d'air derrière l'appareil. La notice recommande une entrée d'air en bas et une sortie en haut.

Comment régler la température ?

Utilisez la molette du thermostat située à l'intérieur. Tournez-la vers un chiffre plus élevé pour un froid plus intense, ou vers STOP pour arrêter le refroidissement.

Le joint de porte est déformé, que faire ?

Vous pouvez chauffer le joint avec un sèche-cheveux à distance pour le dilater. Si le problème persiste, remplacez le joint.

Comment fixer l'appareil dans le meuble ?

Vissez la plaque supérieure avec trois vis A 4 x 12 en haut et deux vis A 4 x 16 au fond via les pivots inférieurs. Percez des trous de Ø 3 x 5.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que le joint magnétique n'est pas froissé. Ajustez la position de la porte en déplaçant les glissières et guidons.

Puis-je utiliser l'appareil sans l'encastrer ?

Oui, mais il faut respecter les distances de ventilation et ne pas obstruer les grilles.

Comment remplacer l'ampoule intérieure ?

Le type d'ampoule n'est pas spécifié dans cette notice. Contacter le service après-vente SAUTER pour obtenir la pièce adaptée.

MODE D'EMPLOI SFA 15 SAUTER

Réfrigérateur-congélateur integrable

FR

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installeur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et régles en viguer. Ces notices d'installation sont conçues pour l'installation de différents types/modèles des appareils et donnent les descriptions des procédés qui peut-être ne sont pas nécessaires pour votre apparéil.

Dimensions d'encastrement et ventilation

de l'appareil 11

Ouverture de la porte inversible 12

Encastrement de l'appareil 13

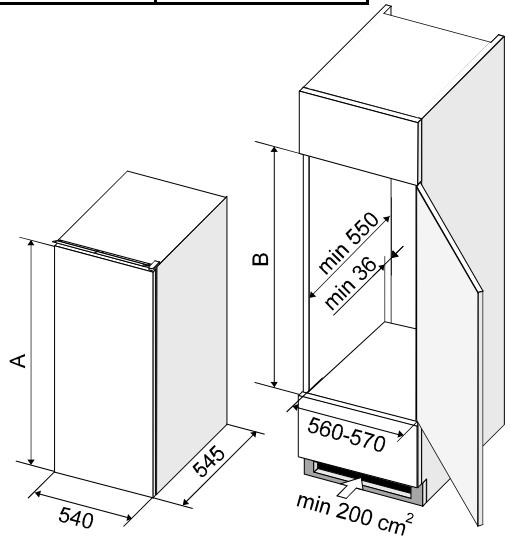

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil toujours circule librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement (et l'eau s'évapore du écipient au- dessus du compresseur).

• La plinthe du meuble prévu pour l'installation de votre appa reil intégrable doit avoir une découverte de 200~cm^2 au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au dessus du meuble. Veillez à ne pas couvir la ventilation.

A (mm)	B (mm)
875	875-880
1025	1025-1030
1225	1225-1230

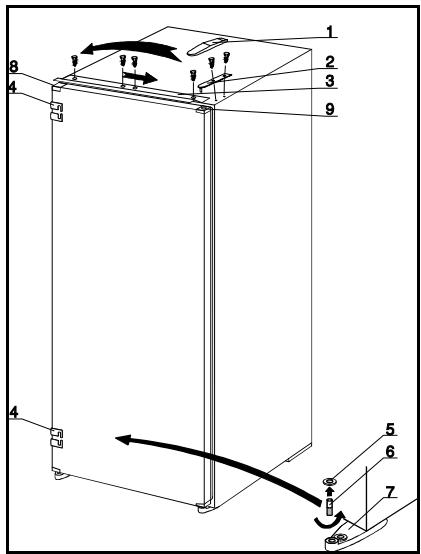

Si le sens d'ouverture de la porte n'est pas convenable, vous le pouvez changer. A cet effet on a préformé et couvert avec les capots les trouss aussi à la côte inverse de la carrosserie des apparèils.

• Otez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte de l'appareil (elle n'est qu'appuyée sur le pivot inférieur).
• Dévissez la plaquette supérieure, déplacez-la à la côte inverse de la carrosserie de l'appareil et vissez-la.
• Otez la bague du pivot inférieur (en la turnant dans le sens d'une aquare d'une montre) et dévissez l'axe du pivot inférieur.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Enlevez les pieces angulaires et échangez-les (à la place d'une piece angulaire avec le trou mettez une piece anhulaire sans trou et vice versa).
• Mettez la porte de l'appareil sur le pivot inférieur.
• Vissez la charnière supérieure et couvre-la avec le couvercle.
• Déplacez les guidons des glissières à côte inverse de la porte.
• Couvre les troust restant après le déplacement avec les bouche-trou.
• A la fin vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se reisserer bien). S'il n'est pas étanche, enlevez-le et tournez-le de 180^
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un séche-cheveux, par exemple) à une distance appropriée pour qu'il se dilate légarement et attaigne les dimensions nécessaires.

Changement du sens d'ouverture du portillon du compartment de congélation

• Dévissez le loqueteau et le pivot du portillon du compartment à de congélation et enlevez le portillon.
• Couvre les trou avec des bouche-trou ajoutés.
• Déplacez le ressort de sécurité sur le côte inférieur de la porte. Tournez le portillon de 180^ , placez-la à côté inverse du compartment et vissez le pivot et le loqueteau à leur nouvelle place (les trous de fixation sont déjà marqués).

1 Couvercle de la chamière supérieure
2 Chamière supérieure
3 Plaquette supérieure
4 Guidon de la glissiere
5 Pague du pivot inférieur
6 Axe du pivot inférieur
7 Pivot inférieur
8 Pièce angulaire sans trou
9 Pièce angulaire avec le trou

10 Portillon du compartment à de congélation
11 Loqueteau du portillon
12 Pivot du portillon

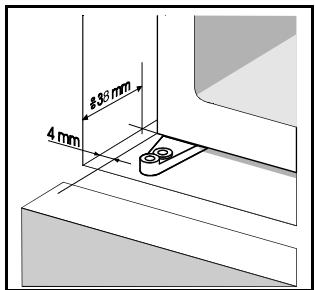

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côte opposée à la charnière de la porte.
• Ouvrez la porte largement et joignez les avec la porte du meuble selon le procédé suivant.
• Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renf Oncements inutilisés.

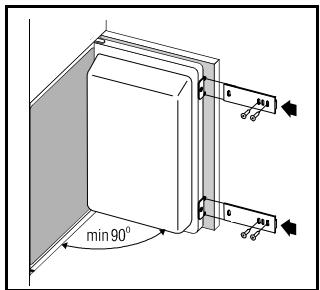

• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).

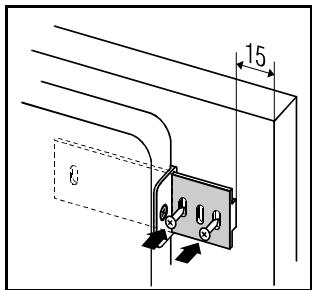

• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.

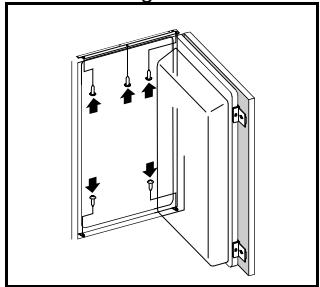

• Fixez les glissières aussi avec d'autres vis et voirlez à ce que les glissières ne se déplacent pas (Figure 4).
• Fixez ensuite les guidons des glissières à leur place originale.
• Fermez la porte et vérifie la qualité de la fermeture et étanchéité (le joint de la porte ne doit pas être froissé).

REMARQUE:

Les apparèils dont la hauteur est 575 mm ont seulement une glissière et un guidon de la glissière.

• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au fond du meuble avec deux vis par A 4 x 16 les pivots inférieurs. Forex les trous de Ø 3 x 5 pour les vis (Figure 5).

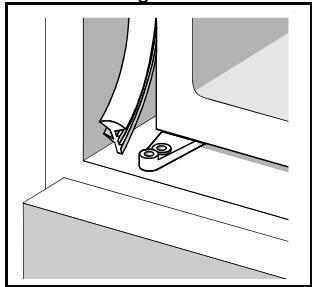

• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

IMPORTANT!

En encastrant l'appareil dans le meuble, il ne doit pas etre branché au réseau électrique.

La manette du thermostat doit être sur la position STOP ou bien l'interrupteur

MARCHE/ARRET mis en arrêt.

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6
