Type d'appareil	Cuisinière mixte (gaz et électrique)
Nombre de foyers	4
Type de four	Électrique
Capacité du four	Non précisé
Puissance totale	Non précisé
Dimensions (HxLxP)	Non précisé
Type d'allumage	Électrique
Matériau de la surface	Acier inoxydable
Type de commandes	Manettes rotatives
Sécurité gaz	Thermocouple
Type d'installation	Pose libre
Alimentation électrique	230 V / 50 Hz
Type de gaz	Gaz naturel ou propane
Poids	Non précisé
Accessoires inclus	Grille et lèchefrite

FOIRE AUX QUESTIONS - SCM 680 H SAUTER

Comment allumer le SAUTER SCM 680 H ?

Pour allumer le SAUTER SCM 680 H, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Attendez quelques secondes que l'écran s'illumine.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la température est réglée suffisamment haut.

Comment nettoyer le SAUTER SCM 680 H ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide et un détergent doux pour nettoyer les surfaces extérieures. Ne jamais immerger l'appareil dans l'eau.

Le SAUTER SCM 680 H émet un bruit étrange, que faire ?

Si vous entendez un bruit inhabituel, éteignez l'appareil et débranchez-le. Vérifiez si des objets étrangers sont coincés dans le ventilateur ou le moteur. Si le problème persiste, contactez le service client.

Comment régler la minuterie sur le SAUTER SCM 680 H ?

Pour régler la minuterie, appuyez sur le bouton 'Minuterie' et utilisez les boutons '+' et '-' pour sélectionner la durée souhaitée. Appuyez à nouveau sur 'Minuterie' pour confirmer.

Puis-je utiliser le SAUTER SCM 680 H pour cuire des aliments surgelés ?

Oui, le SAUTER SCM 680 H peut être utilisé pour cuire des aliments surgelés. Ajustez le temps de cuisson en fonction des recommandations sur l'emballage.

Comment réinitialiser le SAUTER SCM 680 H ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres par défaut.

Y a-t-il des accessoires compatibles avec le SAUTER SCM 680 H ?

Oui, il existe des accessoires compatibles, tels que des grilles de cuisson et des plats en céramique. Assurez-vous qu'ils sont adaptés à la taille de l'appareil.

Où puis-je trouver le manuel d'utilisation du SAUTER SCM 680 H ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de SAUTER dans la section 'Support'.

Que faire si l'écran du SAUTER SCM 680 H reste noir ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'écran reste noir, il peut y avoir un problème technique. Contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI SCM 680 H SAUTER

- Respect de l'environnement 3

2 / INSTALLATION DE VOTRE APPAREIL

• Conditions réglementaires d'installation 4
• Encastrement 5
  • Raccordement électrique ____ 5
• Branchement 6
• Raccordement gaz 7
• Changement de gaz 8

3 / UTILISATION DE VOTRE APPAREIL

• Utilisation des brûleurs de table 12
• Utilisation de la plaque fonte 15
• Utilisation du four 16

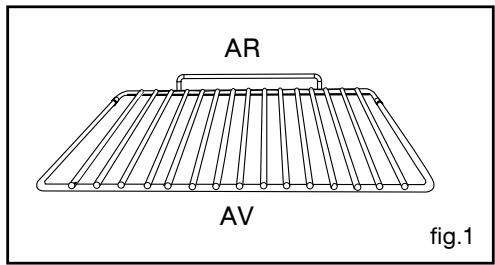

- Accessoires 17

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Comment procéder ? ____ 19
• Four à émail normal 20
• Four à émail catalytique 20
- Four à émail pyrolytique 21

• Pieds règlables 22
• Remplacement de la lampe du four 22
• Remplacement des parois catalytiques 23

6 / EN CAS D'ANOMALIES DE FONCTIONNEMENT 24

7 / SERVICE APRES-VENTE 28

1 / CONSIGNES DE SECURITE

• CONSULTEZ LA NOTICE AVANT D'INSTALLER ET D'UTILISER CET APPAREIL.
• Nous avons conçu votre cuisinière pour une utilisation par des particuliers dans un lieu d'habitation.
• Cette cuisinière, destinée exclusivement à la cuisson des boissons et denrées alimentaires, ne contient aucun composant à base d'amiante.
• Les cuissons doivent être réalisées sous votre surveillance.
• Votre cuisinière doit être déconnectée de l'alimentation électrique avant toute intervention.
• En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d'alimentation ne soit pas en contact avec les zones chaudes.
• Ne laissez personne s'appuyer ou s'asseoir sur la porte du four ouverte.
• Lorsqu'une manette devient difficile à tourner, NE FORCEZ PAS. Demandez d'urgence l'intervention de l'installateur.
• Lors de son utilisation, l'appareil devient chaud. Il y a lieu de veiller à ne pas toucher les éléments chauffants.
• Les parties accessibles ou les surfaces peuvent devenir chaudes pendant le fonctionnement. Eloignez les jeunes enfants.
• L'intérieur du tiroir de stockage peut devenir chaud en usage normal.

Conseil

Pour être assuré d'avoir une installation conforme, n'hésitez pas à faire appel à un spécialiste électroménager.

• Lors de son utilisation, ne prenez pas à main nue la casserolerie (grille, tournebroche, lèchefrite, berceau de tournebroche...), utilisez une manique ou un tissu isolant.
• Avant de procéder au nettoyage pyrolyse de votre four, retirez tous les éléments de casserolerie et enlevez les éclaboussures excessives.
• Pendant une pyrolyse, les surfaces accessibles deviennent plus chaudes qu'en usage normal. Eloignez les jeunes enfants.
• Ne pas utiliser de nettoyeur vapeur.
• La marque de conformité CE est apposée sur cette cuisinière.

• RESPECT DE L'ENVIRONNEMENT

- Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre

fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l'environnement.

2 / INSTALLATION DE VOTRE APPAREIL

• CONDITIONS REGLEMENTAIRES D'INSTALLATION

• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consultez les notices avant d'installer et d'utiliser cet appareil.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature du gaz et pression) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont inscrites sur l'étiquette de la pochette.
• L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération de votre cuisine : maintenez ouverts les orifices d'aération naturelle, ou installez un dispositif mécanique (hotte de ventilation mécanique) : un débit de 2 m³/h par kW de puissance gaz est nécessaire.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur et une attention particulière sera accordée aux dispositions en matière de ventilation.
• Les échauffements produits par son fonctionnement classent cette cuisinière en classe 1 (non incorporable) ou en classe 2 - sous classe 1 (incorporable), selon norme gaz EN 30-1-1.

- RACCORDEMENT GAZ :

Le raccordement gaz s'effectue à l'arrière de l'appareil, de façon que le tuyau ne soit jamais en contact avec l'arrière de l'appareil, qu'il ne se trouve pas dans un endroit susceptible d'être encombré et qu'il ne puisse pas être en contact avec une partie mobile.

Quel que soit le type ou la classe de la cuisinière et qu'elle soit gaz, mixte ou électrique, les parois (arrière et adjacentes) doivent être en matière résistante à la chaleur ou revêtues d'une telle matière.

Les tubes souples ou tuyaux flexibles doivent être visitables sur toute la longueur, remplacés avant leur date limite d'utilisation (marquée sur le tuyau), et avoir une longueur de 2 m maximum.

Le raccordement au moyen d'un tuyau flexible monté sur un about est interdit si l'installation gaz est neuve ou modifiée (changement du robinet d'alimentation).

2 / INSTALLATION DE VOTRE APPAREIL

• ENCASTREMENT

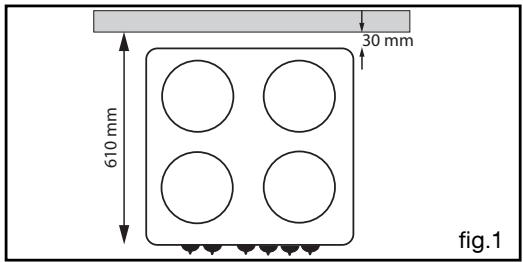

Vous devez respecter la côte d'encastrement suivante (fig.1, vue de dessus):

• Côte de profondeur d'encastrement entre le mur à l'arrière et l'avant de l'appareil : 610 mm.
• Si la cuisinière est placée sur un socle, veillez à ce que l'appareil soit bien calé, afin qu'il ne glisse pas du socle.

30 mm 610 mm fig.1

• RACCORDEMENT ELECTRIQUE

Les appareils sont livrés sans cordon d'alimentation.

Le raccordement au réseau s'effectue à l'aide d'un câble de type H05RRF et d'un interrupteur à coupure omnipolaire conforme aux règles d'installation en vigueur. Le fil de protection doit être relié aux bornes terre de l'appareil et de l'installation. Si le câble est endommagé, il doit être remplacé par un câble similaire.

Avant le branchement, assurez-vous que les fils de l'installation électrique sont d'une section suffisante pour alimenter normalement la cuisinière.

Utilisez un câble d'alimentation de section appropriée au branchement (en se conformant au tableau ci-contre).

Les appareils fixes comportant un cordon d'alimentation et une fiche de prise de courant doivent être placés de façon que la fiche de prise de courant soit accessible.

SECTION NOMINALE DU CABLE SOUPLE D'ALIMENTATION (TYPE H 05 RRF) ET CALIBRE DES FUSIBLES A UTILISER SELON VOTRE APPAREIL

BranchementTension du réseau		Monophasé220 - 240 V ~
Cuisinière mixte4 brûleurs four élect.	* Section du câbleFusible	3 x 2,5 mm ^2 20 A
Cuisinière mixte3+1 four élect.	* Section du câbleFusible	3 x 4 mm ^2 25 A

* En tenant compte du coefficient de simultanéité selon la norme EN 60 335-2-6.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à la mise à terre inexistante ou incorrecte.

2 / INSTALLATION DE VOTRE APPAREIL

- BRANCHEMENT

• Ouvrez la trappe en plastique située en bas à droite du capot arrière. Pour cela :
• Enfoncez un tournevis entre la tôle du capot et la trappe puis faites pivoter la trappe (fig. 1).
• Désserrez les vis du serre-câble (fig.2).
• Introduisez le câble d'alimentation par le côté du capot et dans le serre-câble situé à droite du bornier. (Reportez-vous au tableau de la page précédente pour le choix de la section du câble) (fig.2).
• Dénudez chaque fil du câble d'alimentation sur 12 mm et torsadez soigneusement les brins (fig. 3).
• Désserrez les vis du bornier
• Raccordez les fils du câble conformément au schéma ci-contre (fig.2). Tous les brins des fils d'alimentation doivent être emprisonnés sous les vis. Le fil de terre couleur vert-jaune doit être relié à la borne ⏻.
• Avant serrage, vérifiez que les vis du bornier ne serrent pas la gaine isolante des fils.
• Vissez à fond les vis du bornier et vérifiez le branchement en tirant sur chaque fil (fig.2).
• Fixez le câble en serrant le serre-câble.
• Refermez la trappe.

Conseil

Lors de la mise sous tension, si vous constatez une anomalie, vérifiez le bon raccordement.

Fil marron Fig.2 Fil bleu Serre-câble Bomier Fil vert et jaune

Suivez attentivement les instructions ci-dessus afin d'assurer un bon raccordement. Un mauvais branchement peut amener des risques d'échauffement dangereux au niveau de votre câble.

2 / INSTALLATION DE VOTRE APPAREIL

• RACCORDEMENT GAZ

Attention

L'installation est normalement réservée aux installateurs et techniciens qualifiés.

L'appareil est livré pré-réglé en gaz de réseau (gaz naturel).

Conseil

Vous pouvez vous procurer les tuyaux flexibles avec embouts mécaniques auprès du SAV constructeur (coordonnées obtenues auprès du Service Consommateurs de la marque).

- Tous types d'appareils: incorporables ou non incorporables.

• Pour les gaz distribués par une canalisation (gaz naturel), le raccordement s'effectue (fig.1) :
  -soit par tuyau flexible avec embouts mécaniques filetés (fig. 1).
  -soit par un raccord rigide (tuyauterie en cuivre) (fig. 2).
• Pour le butane-propane distribué par bouteille ou réservoir, le raccordement s'effectue :
  -soit par tuyau flexible avec embouts mécaniques filetés (fig. 1).
• soit par un raccord rigide (tuyauterie en cuivre) (fig. 2).

Attention

Comme indiqué fig. 3, il est interdit de raccorder un tuyau souple avec un about.

Rondelle d'étanchéité About Collierle serrage fig.3

2 / INSTALLATION DE VOTRE APPAREIL

• CHANGEMENT DE GAZ

Cette cuisinière est livrée pré-réglée pour le gaz de réseau (gaz naturel).

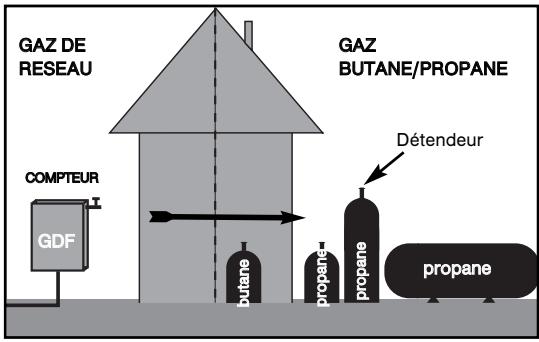

PASSAGE DU GAZ DE RESEAU EN GAZ BUTANE/PROPANE

Attention

Pour tout changement de gaz, vous devez impérativement effectuer les trois opérations suivantes :

• Adapter le raccordement gaz,
• Changer les injecteurs,
• Régler les ralentis sur les robinets.

- Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant la notice.

ET

- En France, cette cuisinière est également adaptable à l'air propané/butané. Le sachet d'adaptation est fourni, sur demande, par votre Service après-Vente.

Lors de la commande du sachet d'adaptation, précisez bien le type de cuisinière.

- A chaque changement de gaz, cochez le nouveau réglage sur l'étiquette dans la pochette.

- Adaptation du raccordement gaz Reportez-vous à la page précédente.

PASSAGE DU GAZ BUTANE/PROPANE AU GAZ DE RESEAU

2 / INSTALLATION DE VOTRE APPAREIL

• CHANGEMENT DE GAZ

- Changement des injecteurs

Chaque injecteur est identifié par un numéro gravé dessus.

Changez les injecteurs avec une clé à angle, en procédant comme suit :

• Retirez les grilles, les chapeaux et les têtes de tous les brûleurs (fig. 1).
• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (fig. 2).
• Montez à la place les injecteurs fournis dans la pochette, conformément au tableau des caractéristiques gaz présent dans la notice d'utilisation ; pour cela :
• Vissez-les d'abord manuellement jusqu'au blocage de l'injecteur.
• Engagez la clé sur l'injecteur.
• Serrez suivant les consignes ci-dessous.

Pour un serrage idéal :

• Tracez une ligne sur la plaque d'âtre à l'aide d'un crayon de papier à l'endroit indiqué (fig. 3).
• Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaisse de l'autre côté de la clé (fig. 4).

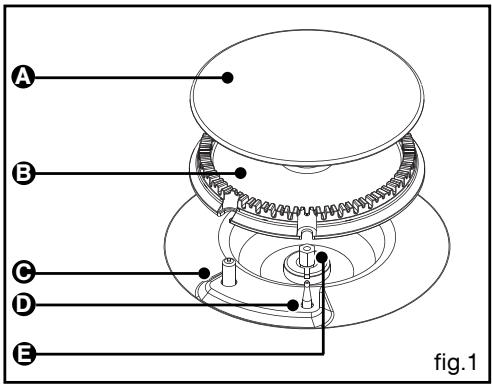

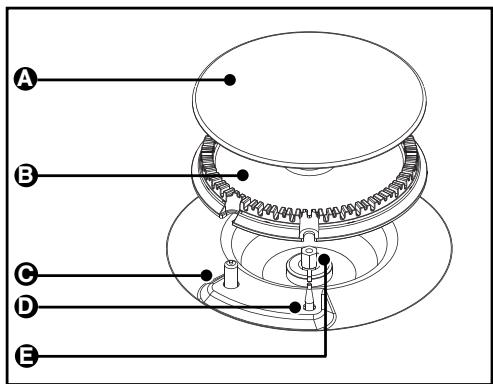

A Chapeau de brûleur
B Tête de brûleur
© Bougie d'allumage
D Thermocouple (selon modèle)
E Injecteur

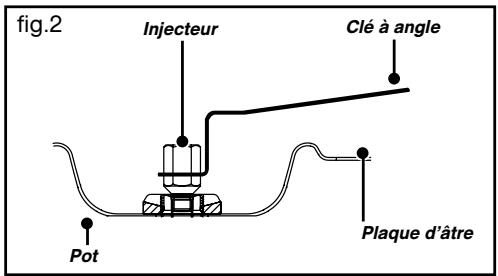

fig.2 Injecteur Clé à angle Pot Plaque d'âtre

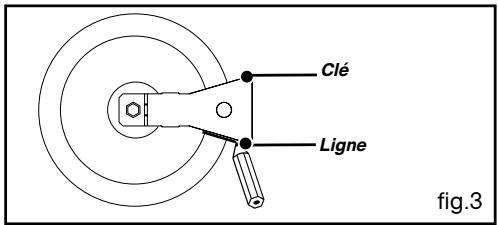

Clé Ligne fig.3

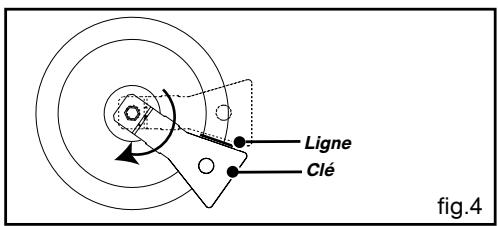

Ligne Clé fig.4

2 / INSTALLATION DE VOTRE APPAREIL

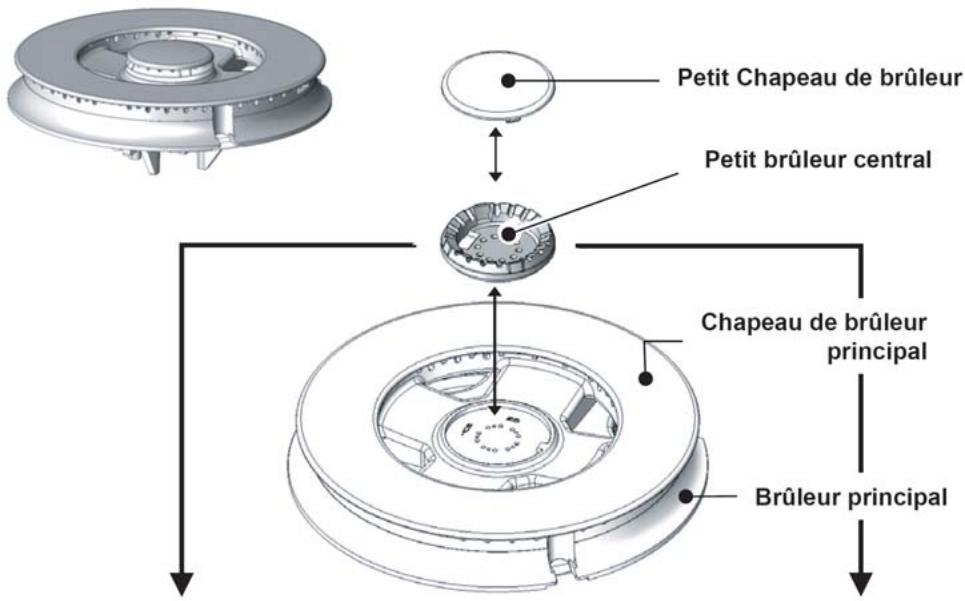

- CHANGEMENT DE GAZ SUR BRULEUR TRIPLE COURONNE (Suivant modèle)

Petit Chapeau de brûleur Petit brûleur central Chapeau de brûleur principal Brûleur principal

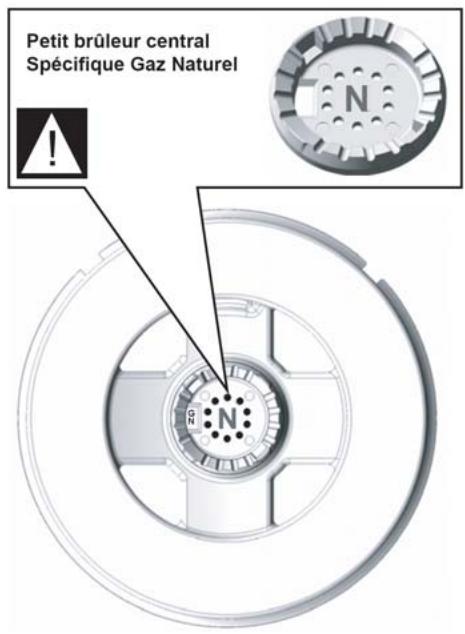

REGLAGE AU GAZ NATUREL

Petit brûleur central Spécifique Gaz Naturel N N O N

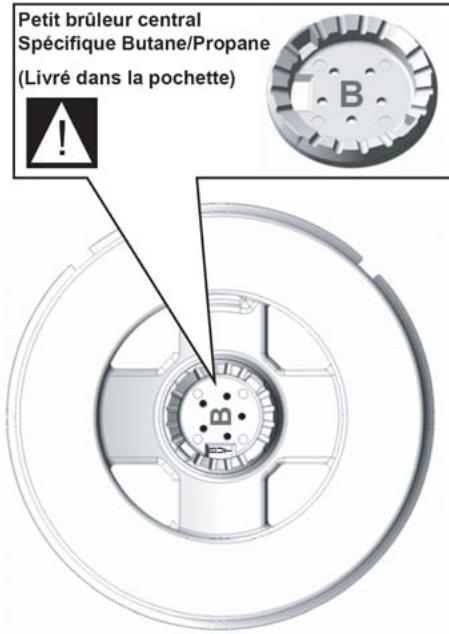

REGLAGE AU GAZ BUTANE/PROPANE

Petit brûleur central Spécifique Butane/Propane (Livré dans la pochette)

2 / INSTALLATION DE VOTRE APPAREIL

• CHANGEMENT DE GAZ

- Réglage du ralenti des robinets des brûleurs de table

Gaz de réseau (gaz naturel ou air propané / air butané) ➔ Gaz butane / propane

- Retirez les manettes.- Avec un petit tournevis, vissez à fond ↻ la vis en laiton de chaque robinet.- Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini.- Exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Gaz butane / propane ➔ Gaz de réseau (gaz naturel ou air propané / air butané)

- Retirez les manettes.- Avec un petit tournevis, dévissez environ d’un tour ⇌ la vis en laiton de chaque robinet- Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini.- Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Gaz naturel ➔ Gaz air propané / air butané

- Retirez les manettes.- Avec un petit tournevis, dévissez environ d’un tour √ la vis en laiton de chaque robinet- Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini.- Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

Gaz air propané / air butané ⇒ Gaz naturel

- Retirez les manettes.- Avec un petit tournevis, vissez environ d’un tour ↻ la vis en laiton de chaque robinet.- Remettez les manettes, allumez brûleur par brûleur et tournez doucement en position mini.- Vérifiez que vous obtenez une flamme stable et exécutez plusieurs manoeuvres de passage de plein débit au débit réduit pour vérifier que le réglage est correct.

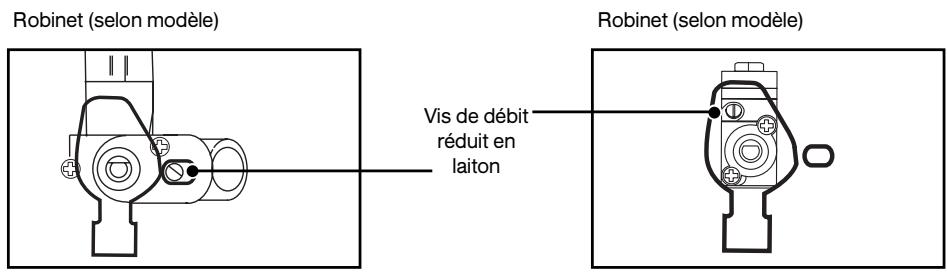

Robinet (selon modèle) Vis de débit réduit en laiton Robinet (selon modèle)

3 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DES BRULEURS DE TABLE

Le réglage vers un débit plus réduit s'effectue entre le symbole "grande flamme" et le symbole "petite flamme". Le point ● correspond à la fermeture du robinet.

- Allumage sans sécurité gaz

(suivant modèle)

• Allumage manuel (modèle sans allumage électronique) :
• Ouvrez votre robinet en position “grande flamme” et
• Approchez une allumette du brûleur.

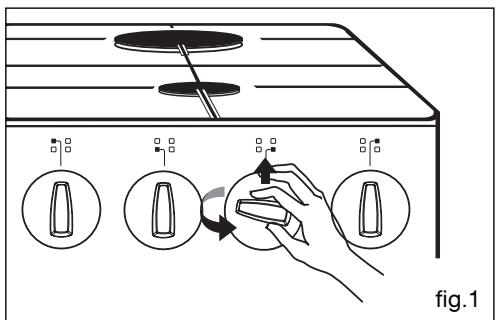

- Allumage électronique :

• Tournez la manette du brûleur vers la position "grande flamme".
• Actionnez le bouton d'allumage électronique (appuyez et relâchez).

- Allumage intégré aux manettes :

• Appuyez sur la manette et tournez dans le sens ↕ jusque vers la position “grande flamme”.
• Maintenez la manette appuyée pour déclencher une série d'étincelles jusqu'à l'allumage du brûleur.

Attention

- En cas de panne de courant, il est toujours possible d'allumer la flamme en approchant une allumette du brûleur, tout en maintenant appuyée la manette du robinet correspondant ouverte en débit maximum.

- En cas d'extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l'allumage.

- Allumage avec sécurité gaz

(suivant modèle)

Chaque brûleur est contrôlé par un robinet avec un verrouillage de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe très rapidement l'arrivée de gaz et empêche celui-ci de s'échapper.

La sécurité des brûleurs est matérialisée par une tige métallique (thermocouple), située directement au voisinage de la flamme.

Attention Maintene

Maintenez l'appui fortement quelques secondes après l'apparition de la flamme pour enclencher le système de sécurité.

• Allumage manuel (modèle sans allumage électronique) :
• Ouvrez votre robinet en position “grande flamme” et
• Approchez une allumette du brûleur.

- Allumage électronique :

• Tournez la manette du brûleur vers la position "grande flamme".
• Actionnez le bouton d'allumage électronique (appuyez et relâchez).

- Allumage intégré aux manettes :

• Appuyez sur la manette et tournez dans le sens jusque vers la position "grande flamme".
• Maintenez la manette appuyée pour déclencher une série d'étincelles jusqu'à l'allumage du brûleur.

3 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DES BRULEURS DE TABLE

- Conseils pour utiliser les brûleurs de table

Pour obtenir un allumage correct de vos brûleurs, nous vous conseillons :

• de veiller régulièrement au parfait état de propreté des bougies et au bon fonctionnement des éléments qui composent les brûleurs,
• de vous assurer, avant allumage, de la bonne mise en place des têtes de brûleurs et des chapeaux,
• de poser vos récipients sur la grille avant d'allumer avec le bouton poussoir.

Il est recommandé de ne pas utiliser l'allumage électronique si les brûleurs ne sont pas tous en place.

• Les flammes du brûleur sont plus petites au niveau de doigts de grille pour protéger l'émail de la grille.
• L'apparition de pointes jaunes est due à la qualité du gaz utilisé mais ne dégrade en rien les performances des brûleurs.
• Le bruit généré par les brûleurs est lié à leur puissance, ce qui n'altère en rien les performance de votre table de cuisson.
• Pour faire passer vos récipients d'un brûleur à un autre, ne les faites pas glisser mais soulevez-les afin d'éviter de déplacer les grilles.

Attention

- Veuillez éviter tout débordement excessif lors de l'utilisation des foyers. Celui-ci peut provoquer des infiltrations de liquide par les aérations supérieures de la porte et entraîner ainsi l'encrassement des glaces intérieures, sans incidence sur le fonctionnement de votre appareil.

A B C D E

A Chapeau de brûleur
B Tête de brûleur
© Bougie d'allumage
D Thermocouple (selon modèle)
E Injecteur

3 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DES BRULEURS DE TABLE

- Conseils pour utiliser les brûleurs de table

• Lorsque votre préparation arrive à ébullition, il est inutile de laisser bouillir à gros bouillons ; les aliments ne cuisent pas plus vite. Ils cuiront mieux sur un feux doux qui maintient une légère ébullition.

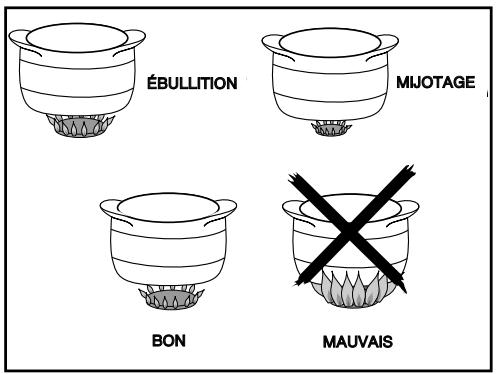

• Réglez la couronne de flammes de façon que celles-ci ne débordent pas du récipient. Vos récipients doivent être suffisamment larges pour que la flamme s'étale sur le fond sans déborder sur les parois, sinon vous risquez de détériorer la poignée du récipient posé dessus.
• N'employez pas de récipients avec un fond bombé, ou d'un diamètre inférieur à 12 cm en débit réduit.

ÉBULLITION MIJOTAGE BON MAUVAIS

• Certains appareils sont équipés d'une petite grille support, amovible, pour petite casserole. Celle-ci peut-être utilisée sur tous les foyers gaz de l'appareil.

Nous recommandons l'emploi des récipients suivants :

BRULEUR AUXILIAIRE	PETIT BRULEUR (SEMI-RAPIDE)	BRULEUR MOYEN (RAPIDE)	GRAND BRULEUR (ULTRA-RAPIDE)	BRULEUR TRIPLE COURONNE
Récipients de 8 à 16 cm de diamètre et plusSAUCES, MIJOTAGES, TENUES AU CHAUD	Récipients de 18 cm de diamètre et plus :SAUCES,RÉCHAUFFAGE	Récipients de 24 cm de diamètre et plus :ALIMENTS A SAISIR	Récipients de 28 cm de diamètre et plus :FRITURES,ÉBULLITION	Récipients de 20 à 30 cm de diamètre et plus

En cas de mijotage en débit réduit, ces dimensions peuvent être ramenées respectivement à 12, 14 et 16 cm.

Attention

- Veuillez ne pas utiliser sur la table de cuisson des récipients qui dépasseraient les bords de votre cuisinière.

Appareils avec couvercle verre (suivant modèle) : le couvercle en verre peut éclater lorsqu'ils est chauffé. Veuillez éteindre tous les brûleurs avant de fermer le couvercle.

3 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DE LA PLAQUE FONTE

Il existe deux sortes de commandes de plaques (suivant modèle) :

• plaque fonte rapide à limiteur de température avec manettes de commande repérées de 0 à 6,
• plaque fonte rapide commandée par doseur d'énergie avec manettes de commande repérées de 0 à 9.

- Conseils pour utiliser la plaque fonte (suivant modèle)

• Avant la première utilisation, laissez chauffer les plaques à vide à l'allure maximale pendant 3 minutes pour durcir le revêtement.
• Un voyant de mise sous tension s'allume dès qu'une plaque est en fonctionnement.

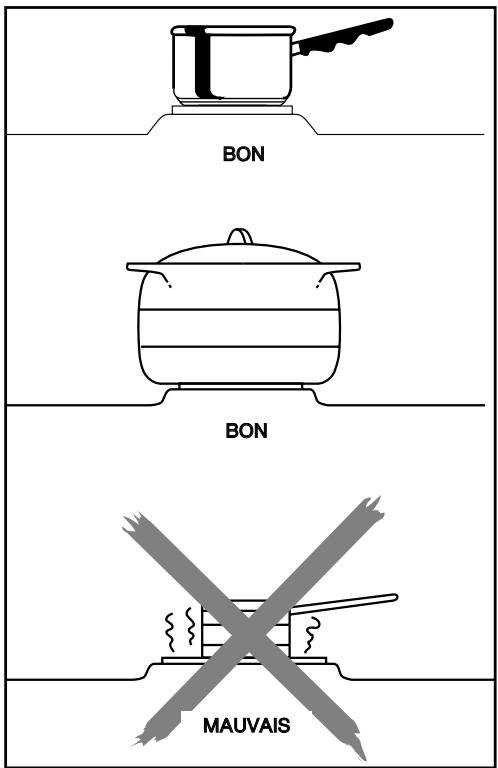

• Utilisez des récipients à fond plat qui repose-ront parfaitement sur la surface du foyer :

• en acier inoxydable avec fond épais ou sandwich,

• en aluminium avec fond épais,

• en acier émaillé (tôle épaisse).

• Adaptez la taille du récipient au besoin réel : le diamètre du fond du récipient doit être égal ou supérieur à celui du foyer utilisé. Utilisez un couvercle le plus souvent possible pour réduire les pertes par évaporation.

• Lorsque votre préparation arrive à ébullition, il est inutile de la laisser bouillir à gros bouillons ; les aliments ne cuisent pas plus vite. Ils cuiront mieux sur puissance douce qui maintient une légère ébullition.
• Avant la fin de cuisson, vous pouvez arrêter la plaque de cuisson en vous positionnant sur 0 ; vous bénéficiez de la chaleur accumulée dans la plaque et réalisez ainsi des économies d'énergie.
• Utilisez des récipients à fond sec pour éviter l'oxydation des plaques.

0 9 5 1 2 3 4

0 1 9 3 5 V

BON BON MAUVAIS

3 / UTILISATION DE VOTRE APPAREIL

• UTILISATION DU FOUR

- Conseils pour utiliser le four

• Première utilisation : avant d'utiliser votre four pour la première fois, laissez-le chauffer à vide, porte fermée, pendant 15 minutes environ sur la position maxi. L'isolant qui entoure la cavité du four peut dégager, au début, une odeur particulière due à sa composition. De même, vous constaterez peut-être un dégage-ment de fumée à la première chauffe du four. Tout ceci est normal.
• Avant d'effectuer une cuisson, consultez la notice d'utilisation pour choisir l'allure de chauffe la plus appropriée, et le niveau des gradins à utiliser pour la casserolerie.
• Le guide de cuisson de votre appareil donne les indications nécessaires à la réalisation d'un certain nombre de mets choisis parmi les plus courants.
• Sur le guide de cuisson, les positions de réglage du thermostat du four sont données à titre indicatif. Aussi, afin d'éviter une production anormale de fumées pouvant résulter d'une température excessive de cuisson, il est préférable de réduire la puissance du four.
• En arrêtant le four 5 à 10 minutes avant la fin de la cuisson, vous bénéficierez de la chaleur accumulée et réaliserez ainsi des économies d'énergie.

- Assurez-vous que votre porte de four est bien fermée ; ceci afin que le joint d'étanchéité remplisse correctement sa fonction.

• Les cuissons au four et au grilloir doivent être effectuées couvercle de la cuisinière ouvert pour faciliter l'évacuation des gaz chauds à l'arrière de la table de travail.
• Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résulterait une accumulation de chaleur qui influencerait désavantageusement le résultat de la cuisson et du rôtissage et endommagerait l'émail.
• En fonctionnement, ne laissez pas la porte du four ouverte plus de 3 minutes afin d'éviter une température trop élevée des manettes.
• Lors de son utilisation, l'appareil devient chaud. Il y a lieu de veiller à ne pas toucher les éléments chauffants.

3 / UTILISATION DE VOTRE APPAREIL

- ACCESSOIRES

(suivant modèle)

- Grille sécurité anti-basculement fig.1

La grille peut être utilisée pour supporter tous les plats et moules contenant des aliments à cuire ou à gratiner.

Elle sera utilisée pour les grillades (à poser directement dessus).

- Grille plate fig.2

La grille plate peut être utilisée pour supporter tous les plats et moules contenant des aliments à cuire ou à gratiner, ainsi que les grillades.

- Plat lèchefrite multi-usages fig.3

Il sert de plat à gâteaux et dispose d'un rebord incliné. Il s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées...

Inséré dans les gradins sous la grille, il recueille les jus et les graisses des grillades, il peut être utilisé à demi rempli d'eau pour des cuissons au bain-marie.

Evitez de mettre dans la lèchefrite des rôtis ou des viandes car vous aurez systématiquement d'importantes projections sur les parois du four.

Ne jamais poser ce plat directement sur la sole, sauf en position GRIL.

- Plat sortant sur système coulissant fig.4

Equipé d'un plat à gâteaux, il permet de sortir complètement le plat de l'enceinte du four de manière à pouvoir intervenir aisément en cours de cuisson.

Ce système possède une sécurité anti-basculement lui permettant de supporter une charge de 5 kg uniformément répartie.

Il sert à recueillir le jus et les graisses de cuisson réalisées en gril fort et en gril pulsé (selon modèle).

Il peut être utilisé comme plat de cuisson en appropriant la taille du morceau à cuire (ex : une volaille avec les légumes autour, à température modérée).

Evitez d'y mettre des rôtis ou des viandes de petite taille et cuisant à température élevée car vous aurez automatiquement d'importantes projections sur les parois du four.

Ne jamais poser ce plat directement sur la sole.

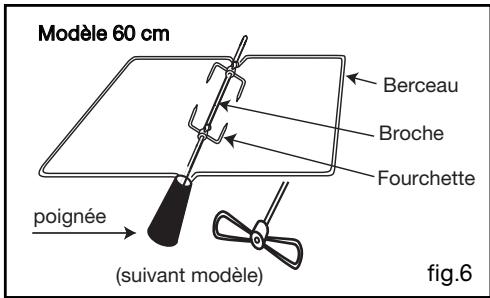

- Tournebroche (suivant modèle) fig.6

La cuisson au tournebroche est très pratique et permet d'obtenir, en particulier, des viandes savoureuses et régulièrement cuites. Pour l'utiliser :

• engagez le berceau de la broche au 3e gradin à partir du bas (vérifiez le sens)
• enfilez une des fourchettes sur la broche, embrochez la pièce à rôtir ; enfilez la deuxième fourchette, centrez et serrez en vissant les deux fourchettes,
• placez la broche sur son berceau,
• poussez légèrement pour engager la pointe de la broche dans le carré d'entraînement situé au fond du four,
• disposez le plat lèchefrite multi-usages au gradin inférieur pour recueillir le jus de cuisson.

Attention Dans le ca

Dans le cas où la broche comporte une poignée isolante, retirez-la en la dévissant avant de fermer la porte.

Broche Berceau Fourchette poignée (suivant modèle) Modèle 60 cm multicuisson fig.6

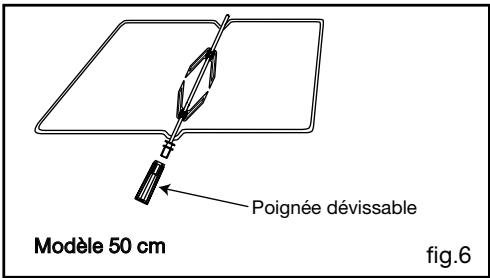

Poignée dévisable Modèle 50 cm fig.6

Modèle 60 cm Berceau Broche Fourchette poignée (suivant modèle) fig.6

Attention

Sens du berceau : placez le berceau de façon à ce que le trou prévu pour le tourne-broche soit totalement apparent.

tourne-broche berceau

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

COMMENT PROCEDER ?
Carosserie	- Utilisez une éponge humidifiée d'eau savonneuse, pour le dessus. Si nécessaire, après débordements, utilisez une crème à récurer du commerce, non abrasive, pour émail. Faites briller avec un linge sec, ou mieux avec une peau de chamois. Ne laissez pas séjourner sur l'émail des liquides acides (jus de citron, vinaigre...).- Il convient d'enlever du couvercle tous les produits dus à un débordement avant de l'ouvrir et de laisser refroidir le plan de cuisson avant de fermer le couvercle.- Pour les surfaces métalliques polies, utilisez les produits du commerce prévus pour l'entretien des métaux polis.
Vitre de porte de four	- Après une cuisson ayant provoqué des salissures, il est conseillé de nettoyer la vitre intérieure avec une éponge humidifiée d'eau savonneuse.
Manettes de commandes	- Utilisez une éponge humidifiée d'eau savonneuse.
Plaque fonte	La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Après chaque usage, essuyez-les avec un chiffon gras.Maintenez la bien sèche ou légèrement graissée en cas de non utilisation prolongée.Si la plaque vient à rouiller, enlevez la rouille (avec une toile émeri par exemple) ; et reconstituez le revêtement noir avec un produit rénovateur haute température que l'on trouve dans le commerce.
Brûleurs à gaz	- L'injecteur gaz se trouve au centre du brûleur. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table.Pour nettoyer les chapeaux de brûleurs, utilisez de l'eau savonneuse.Dans le cas de taches persistantes, vous pouvez utiliser une noisette de crème non abrasive sur une éponge, puis rincez à l'eau claire.Essuyez soigneusement les chapeaux de brûleurs avant de réutiliser votre table de cuisson. En cas d'obstruction des fentes des brûleurs ou d'encrassement des bougies, nettoyez-les à l'aide d'une brosse à poils durs.
Grilles support de casseroles	- Utilisez une éponge humidifiée d'eau savonneuse exclusivement ; jamais d'objets tranchants.

Attention

Avant de procéder au nettoyage, laissez refroidir l'appareil et vérifiez que toutes les manettes sont sur la position ARRET.

- Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Attention

- Lors du nettoyage de la vitre de la porte, veuillez protéger contre toute infiltration de liquide, les aérations situées en haut de la porte.

Attention

- Ne pas utiliser de nettoyeur à vapeur ou à haute pression.

- Ne pas asperger d'eau la cuisinière

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyez les parois avec un chiffon humidifié d'eau savonneuse très chaude, afin d'enlever les taches de graisse. Nous vous recommandons d'effectuer ce nettoyage fréquemment.
• Lors d'un débordement important, essuyez-le avec une éponge humide ou une brosse douce. Sinon, à l'aide d'une éponge ou d'un chiffon fortement imbibé d'eau chaude savonneuse ou d'un produit à récurer non abrasif (pour émail ou inox) couvrez les taches produites. Laissez séjourner pendant la nuit, les dépôts s'enlèveront ensuite très facilement.

• FOUR A EMAIL CATALYTIQUE (autodégraissant)

- Ce four, à nettoyage continu, est constitué de 3 parois recouvertes d'un émail spécial microporeux qui lui confère ses qualités autodégraissantes. Dès leur apparition, les souillures s'étalent et se diffusent largement sur la face de contact microporeuse. Elles se trouvent oxydées sur les deux faces et disparaissent progressivement. L'émail autodégraissant est surtout adapté aux corps gras, mais pas du tout aux sucres ; c'est pourquoi la sole, plus sujette aux débordements de sucre, n'est pas revêtue.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Conseil

- Ne pas gratter ces parois avec une brosse métallique, des instruments pointus ou tranchants.

• Ne pas essayer de les nettoyer avec des produits à récurer.
• Lors de la cuisson de grillades, des projections grasses importantes ont lieu sur les parois dont la température n'est pas toujours suffisante pour que leur élimination s'effectue complètement pendant la cuisson. Dans ce cas, après cuisson, prolongez le chauffage du four pendant 20 à 30 minutes, à puissance maxi. S'il reste des traces, elles s'atténueront lors des cuissons suivantes et l'on évite ainsi la production excessive de fumée.

Danger

102 - Dans ces conditions de nettoyage, la porte est plus chaude qu'en usage normal, éloignez les jeunes enfants.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• FOUR A EMAIL PYROLYTIQUE

• Ce type de four nettoie par destruction à haute température les salissures qui proviennent des éclaboussures ou des débordements.
• Les fumées dégagées sont rendues propres par leur passage sur un catalyseur. Il ne faut pas attendre que le four soit trop chargé de graisses pour effectuer ce nettoyage.

Dans quel cas devez-vous effectuer une pyrolyse ?

• Lorsque votre four fume lors d'un préchauffage ou fume énormément lors de cuissons.
• Lorsque votre four dégage une odeur à froid suite à différentes cuissons (moutons, poissons, grillades...).
  La pyrolyse n'est pas nécessaire après chaque cuisson, mais seulement si le degré de salissure le justifie.

Cuissons peu salissantes	Biscuits, légumes, pâtisseries, quiches, soufflés...	Cuissons sans éclaboussures : une pyrolyse n’est pas justifiée.
Cuissons salissantes	Viandes, poissons (dans un plat), légumes farcis.	La pyrolyse peut se justifier toutes les 3 cuissons.
Cuissons très salissantes	Grosses pièces de viandes à la broche.	La pyrolyse peut se faire après une cuisson de ce type, si les projections ont été importantes.

• Avant de débuter la pyrolyse, retirez tous les accessoires à l'intérieur du four, y compris la casse-rolerie. Enlevez les débordements importants qui auraient pu se produire, afin d'éviter le risque d'inflammation ou une production excessive de fumées.
• Le nettoyage peut être effectué à n'importe quel moment et même la nuit (si l'on veut bénéficier du tarif "heures creuses") grâce au programmateur muni de la fonction départ différé (suivant modèle).
• En ouvrant la porte, après pyrolyse, on constate sur les parois du four le dépôt de quelques résidus blanchâtres. Lorsque le four est complètement refroidi, il suffit de passer une éponge humide pour les éliminer.
• Afin de limiter les projections excessives lors de la cuisson, vérifiez :
• la bonne position conseillée dans votre notice d'utilisation,
• la bonne hauteur de gradin,
• la bonne température.

Si malgré tout, la grosse pièce de viande provoque des projections et fumées, réduisez la puissance du four.

Danger

- Pendant la pyrolyse, les surfaces deviennent plus chaudes qu'en usage normal, les enfants doivent être éloignés.

• Quel que soit le type de four, n'entreposez jamais de produits inflammables (chiffons, papiers, produits d'entretien, notices, etc...) dans le coffre à casserolerie de votre cuisinière ; vous risqueriez de provoquer un incendie dont nous ne saurions, en aucun cas, être tenus pour responsables.
• Ne recouvrez pas l'intérieur du four de papier aluminium pour économiser un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail.

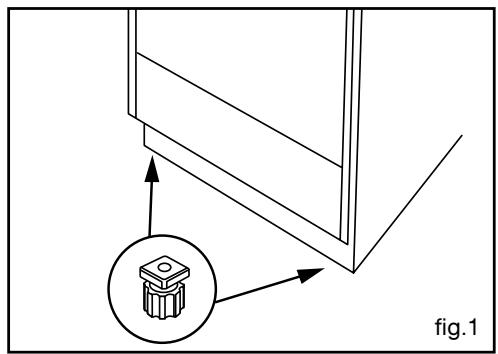

(suivant modèle) fig.1

Certains appareils possèdent des pieds réglables à l'avant, qui permettent d'obtenir une assise correcte quel que soit le sol, par vissage ou dévissage.

- REMPLACEMENT DE LA LAMPE DU FOUR

Danger Débranch

7 Débranchez la cuisinière avant toute intervention sur l'ampoule pour éviter tout risque de choc électrique et intervenez lorsque l'appareil est refroidi.

La lampe est accessible suivant modèle :

A l'arrière de l'appareil

pour modèle 50 cm (fig. 2) :

Caractéristiques de l'ampoule :

• type sphérique diamètre 45 mm,
• 40 W,
• 220-240 V\~
• culot E14 à vis.

Pour retirer la lampe, il est nécessaire de démonter le capot arrière.

A l'intérieur du four

pour modèle 60 cm (fig. 3) :

L'ampoule se situe au plafond de la cavité de votre four.

• Tournez le hublot vers la gauche d'un quart de tour,
• Dévissez l'ampoule dans le même sens.

Caractéristiques de l'ampoule :

• 15 W,
• 220-240 V\~
• 300°C,
• culot E14 à vis.
• Changez l'ampoule puis remontez le hublot et rebranchez votre four.

fig.1

Pour dévisser le hublot et la lampe, utilisez un gant de cahoutchouc qui facilitera le démontage.

Avant de procéder au démontage, laisser refroidir l'appareil et vérifier que le sélecteur de cuisson est sur la position ARRET.

- Modèle 60

- Parois latérales avec gradins emboutis :

Tournez la vis d'un quart de tour afin d'enlever les parois catalytiques embouties (Fig.1).

La basculer vers l'avant afin de dégager les 2 pattes insérées dans le moufle (Fig.2).

- Parois latérales avec gradins fils :

Décrochez le gradin fil (B Fig.4) à l'avant en le soulevant (schéma A Fig.3). Tirez vers soi l'ensemble du gradin, le soulever afin de décrocher l'attache de fixation arrière (schéma B Fig.3). Le sortir des 2 trous (C Fig.4) de la paroi catalytique et du moufle du four. Retirez ensuite la paroi catalytique (A Fig.4). Replacez les nouveaux éléments (parois et/ou gradins) en effectuant les opérations inverses.

- Remplacement de la paroi du fond

Dévissez complètement la vis (E Fig.4) située en haut de la paroi du fond (D Fig.4). Inclinez la paroi vers l'avant afin de la retirer du moufle. Replacez la nouvelle paroi en effectuant les opérations inverses.

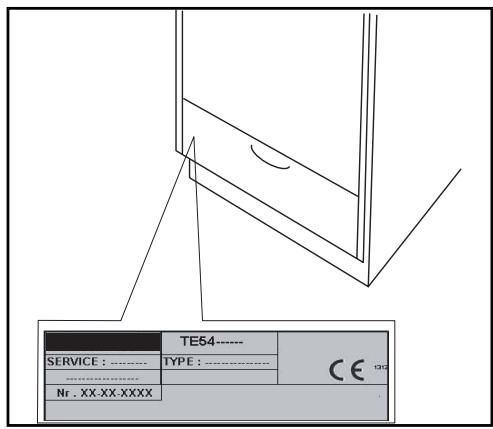

Vous avez un doute sur le bon fonctionnement de votre cuisinière ; ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants :

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
Votre four ne chauffe pas	- Le raccordement électrique est défectueux.- Le sélecteur de température (thermostat) est en position 0.- L'afficheur est bloqué.- Programmateur non initia-lisé	→ Positionnez votre thermostat sur la température de cuisson désirée.→ Vérifiez que le minuteur ou le programmateur (suivant modèle) est sur la position manuelle (voir notice).→ Débranchez pendant 5 min. et re-branchez.→ Vérifiez votre raccordement électrique (ne vissez pas sur la gaine des fils).
Votre four fume excessivement lors des cuissons ou vous consta-tez un dégagement d'odeurs important	- C'est normal lors de la 1ère chauffe.- Températures de cuisson trop élevées.- Degré de salissures important.- Produit de nettoyage sur les parois du four.	→ Baissez les températures de cuissons de votre thermostat, indiquées sur le guide de cuissons.→ Procédez au nettoyage de votre four en rinçant le produit de nettoyage avec de l'eau.Nota : il est rappelé qu'il ne faut pas utiliser votre plat lèchefrite multi-usages comme plat à rôtir.
Buées sur les vitres	- Plats humides ou très froids.	→ Pour des cuisson très humides (ex : tomates farcies), il est conseillé de procéder à un préchauffage afin de chauffer les surfaces vitrées.
L'allumage électronique des brûleurs (suivant modèle) ne fonctionne pas correctement	- Les bougies sont encrassées.- Mauvaise utilisation du système- Appui trop faible sur la ma-nette	→ Attendez plusieurs étincelles avec le gaz.→ Suivez les conseils de l'allumage de la notice.→ Vérifiez la propreté des bougies.→ Vérifiez le bon positionnement du chapeau sur la tête de brûleur.→ Maintenez l'appui fortement quelques secondes après l'appari-tion de la flamme.
Brûleur triple couronne :Les flammes sont jaunes sur le petit brûleur central	- Petit brûleur central mal positionné.	→ Positionnez correctement le petit brûleur central suivant le gaz utilisé (voir page 10)
Petites flammes ou ab-sence de flamme sur le petit brûleur central	- Brûleur encrassé.	→ Débouchez les trous situés sous le petit brûleur central.→ Nettoyez la zone d'appui du petit brûleur central.

6 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

Vous avez un doute sur le bon fonctionnement de votre cuisinière ; ceci ne signifie pas forcément qu'il y a une panne. Dans tous les cas, vérifiez les points suivants :

VOUS CONSTATEZ QUE...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
Les flammes se décol-lent des brûleurs	- Les fentes des têtes de brûleurs sont bouchées.- Mauvaise position du cha-peau de brûleur.	→ Effectuez le nettoyage des fentes des têtes de brûleurs.→ Vérifiez la pression du gaz.→ Vérifiez la position des chapeaux de brûleur.→ Vérifiez que vous avez les bons injecteurs, vérifiez le gaz utilisé, le raccordement gaz, le réglage du débit.
Le nettoyage pyroly-tique ne s’effectue pas (suivant modèle)	- La mise en route a-elle été réalisée correctement?- Coupure du sélecteur EDF en cours de pyrolyse	→ Vérifiez le raccordement élec-trique→ Vérifiez que la porte est bien fermée→ Vérifiez la position du sélecteur→ N’arrêtez pas la pyro en cours→ Relancez le cycle
Il est impossible d’ou-vrir la porte (modèle pyrolytique)	- Suite à un nettoyage pyro-lyse, la température du four est encore élevée pour votre sécurité.	→ Dans tous les cas votre cuisinière doit être sous tension.→ Lors d’un nettoyage pyrolytique, la porte est condamnée ; on ne pour-ra ouvrir celle-ci que lorsque la température du four sera inférieure à 275°C
Votre appareil neuf fait disjoncter	- Mauvais branchement- Plusieurs appareils électroménagers sont en fonctionnement simultanément.	→ Mettez hors tension les autres appareils.→ Vérifiez le raccordement élec-trique.
Les flammes sont trop petites	- Suite à un nettoyage, l’in-jecteur est bouché.	→ Débouchez l’injecteur avec une ai-guille.

Conseil

Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service après-vente.

6 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

• ALLUMAGE DES BRULEURS A SECURITE GAZ

(suivant modèle)

Tournez la manette en position grande flamme et allumez le brûleur en maintenant la manette appuyée fortement (Fig.1).

• Approchez une allumette (si votre produit n'a pas d'allumage électronique).
• Actionnez le bouton d'allumage (si votre produit a un allumage électronique).
• Attendez l'allumage (si votre produit a un allumage électronique intégré aux manettes).

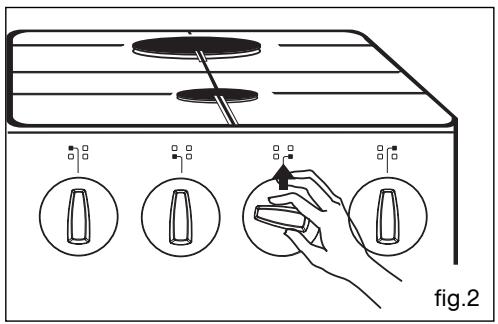

A l'apparition de la flamme maintenez toujours la manette appuyée fortement durant quelques secondes (Fig.2).

fig.1

Tournez en appuyant fortement

fig.2

Maintenez appuyé fortement

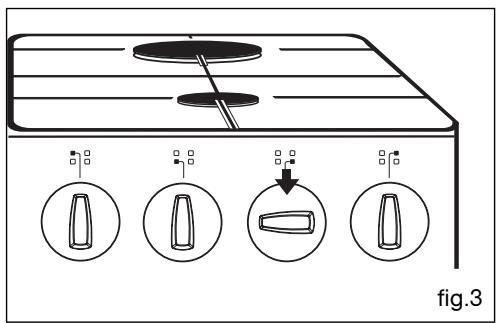

Relâchez ensuite la manette, la flamme persiste (Fig.3),

La Sécurité Gaz est en fonction.

(Si votre brûleur s'est éteint, renouvez l'opération en maintenant appuyé fortement plus longtemps.)

fig.3

Relâchez

NOTES PERSONNELLES

7 / SERVICE APRÈS-VENTE

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique située dans le coffre de l'appareil (ouvrez la sous-porte ou tirez le tiroir).

TE54 SERVICE : ---- TYPE : ---- CE Nr. XX-XX-XXXX

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
