Intitulé	Description
Type de produit	Décodeur TNT avec enregistreur numérique
Caractéristiques techniques principales	Résolution HD, compatibilité MPEG-2 et MPEG-4
Alimentation électrique	230 V AC
Dimensions approximatives	360 x 250 x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec les chaînes de la TNT française
Fonctions principales	Enregistrement sur disque dur externe, fonction pause direct, guide des programmes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, utiliser dans un environnement sec
Informations générales	Vérifiez la compatibilité avec votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - PVR 6600T FR SAGEM

Comment réinitialiser le SAGEM PVR 6600T FR ?

Pour réinitialiser votre SAGEM PVR 6600T FR, débranchez l'appareil, puis maintenez le bouton de mise sous tension enfoncé pendant 10 secondes avant de le rebrancher.

Pourquoi mon SAGEM PVR 6600T FR ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez également de réinitialiser l'appareil.

Comment effectuer une recherche de chaînes sur le SAGEM PVR 6600T FR ?

Accédez au menu principal, sélectionnez 'Configuration', puis 'Recherche de chaînes'. Suivez les instructions à l'écran pour rechercher les chaînes disponibles.

Mon SAGEM PVR 6600T FR ne reçoit pas de signal. Que faire ?

Vérifiez les connexions de votre antenne ou de votre câble. Assurez-vous que l'antenne est correctement orientée et qu'il n'y a pas d'obstacles bloquant le signal.

Comment programmer l'enregistrement d'une émission ?

Accédez à l'EPG (Guide des programmes), sélectionnez l'émission que vous souhaitez enregistrer, puis appuyez sur le bouton 'Enregistrer'.

Pourquoi les enregistrements sont-ils de mauvaise qualité ?

Assurez-vous que votre signal est fort et stable. Une mauvaise réception peut entraîner une qualité d'enregistrement médiocre. Vérifiez également l'espace disponible sur votre disque dur.

Comment connecter le SAGEM PVR 6600T FR à ma télévision ?

Utilisez un câble HDMI ou un câble scart pour connecter le SAGEM PVR 6600T FR à votre télévision. Assurez-vous de sélectionner la bonne source d'entrée sur votre téléviseur.

Comment mettre à jour le logiciel du SAGEM PVR 6600T FR ?

Accédez au menu 'Configuration', puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande en enlevant les piles et en les remettant après quelques secondes.

Comment supprimer une chaîne de ma liste ?

Accédez au menu 'Liste des chaînes', sélectionnez la chaîne que vous souhaitez supprimer, puis appuyez sur le bouton 'Options' et choisissez 'Supprimer'.

MODE D'EMPLOI PVR 6600T FR SAGEM

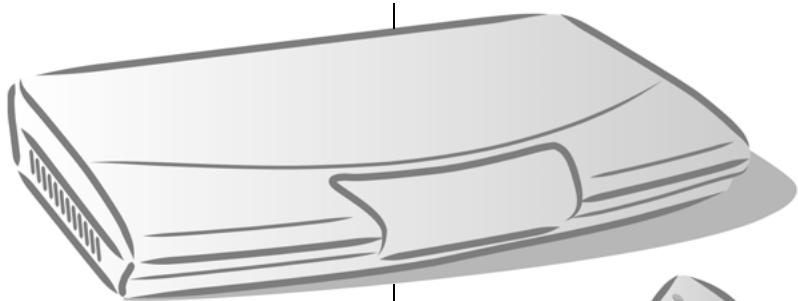

RÉCEPTEUR / ENREGISTREUR DE TÉLEVISION NUMÉRIQUE TERRESTRE A DISQUE DUR ET DOUBLE TUNER

avec Lecture / Sauvegarde de photos numériques

(fonctions photo uniquement pour les PVR 6400T et 6600T)

MODE D'EMPLOI

FRANÇAIS

1. CHERS CLIENTS 1
2. CONSIGNES GENÉRALES 2

2-1. SECURITE 2
2-2. PRECAUTIONS D'EMPLOI 2
2-3. ENVIRONNEMENT 2

1. PREMIÈRE INSTALLATION 3

3-1. ACCESSORIES FOURNIS 3
3-2.ANTENNE DE RECEPTION TERRESTRE 3
3-3. TELÉCOMMANDE 4
3-4. BRANCHEMENTS 5

1. MENU D'INSTALLATION 6

4-1. ICONES 6
4-2. CONFIGURATIONS UTILISEURS 6
4-3. INSTALLATION DES LISTES DES CHAINES FAVORITES 8
4-4. INSTALLATION RÉCEPTEUR 8

1. INFORMATIONS 9

5-1. RÉCEPTEUR 9
5-2.DISQUE DUR 9
5-3.SIGNAL D'ANTENNE 9

1. UTILISATION QUOTIDIENNE 10

6-1. CHOISIR UNE CHAINE DE TELEVISION 10
6-2. CHOISIR UNE RADIO 11
6-3.AJUSTER LE VOLUME AUDIO 11
6-4.CHANGER LA LISTE DES FAVORIS 11
6-5. CHOIX TEMPORAIRE DES LANGUES AUDIO ET DES SOUS-TITRES 12
6-6.TELTEXTE 12

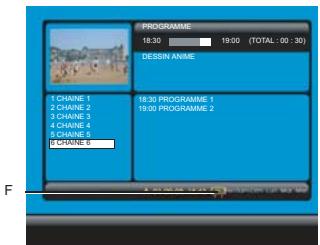

6-7.COMMUTATEURTV/VCR 12

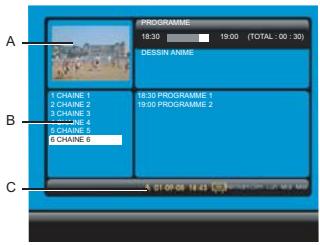

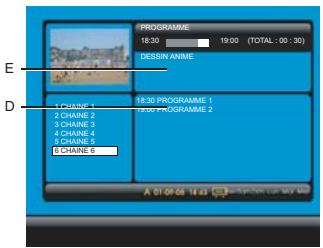

6-8. GUIDE ELECTRONIQUE DES PROGRAMMES 13

1. ENREGISTREMENT VIDEO 14

7-1. MODE DIRECT/MODE DIFFERÉ 14
7-2. ENREGISTREMENT IMMÉDIAT 15
7-3. ENREGISTREMENT PROGRAMME DEPUIS LE MENU 15
7-4. ENREGISTREMENT PROGRAMME DEPUIS LE GUIDE DES PROGRAMMES 16
7-5. LIST DES PROGRAMMES ENREGISTRÉS 16
7-6. Gestion DE LA LISTE DES ENREGISTREMENTS 17
7-7.SAUVEGARDER UN ENREGISTREMENT SUR UN AUTRE EQUIPEMENT 18

1. EDITEUR PHOTOS (SEULEMENT SUR PVR6400T ET 6600T) 19

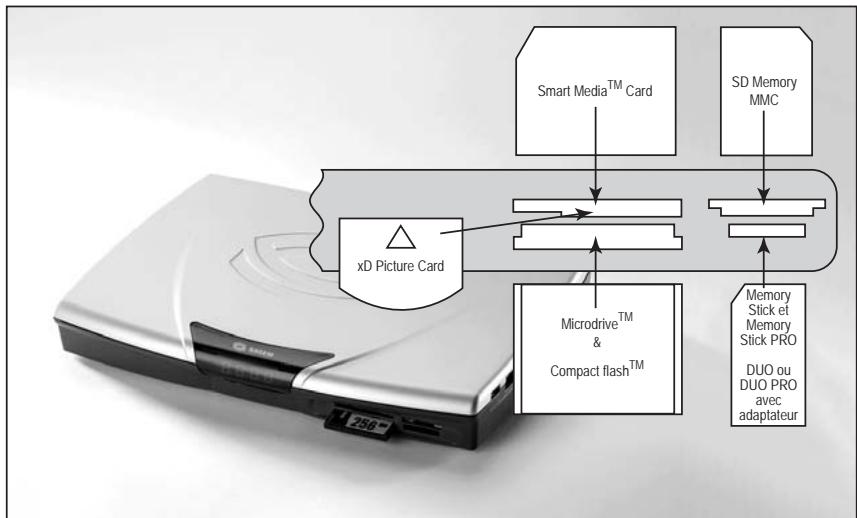

8-1. PRECAUTIONS D'EMPLOI 19
8-2.ALBUM PHOTOS 19
8-3. GESTION DES ALBUMS 23
8-4. GESTIONS DES PHOTOS 23
8-5. IMPRESSION 24

1. CONNEXION D'UN ORDINATEUR 25

2. MISE A JOUR DU LOGICIEL 25

3. BRANCHEMENTS PÉRIPHÉRIQUES 26
4. RENECE 26

12-1. EN CAS DE PROBLEMES 26
12-2.DONNEES TECHNIQUES 27
12-3.GARANTIE 28

1. CHERS CLIENTS

Cette nouvelle génération de Récepteurs Sagem Communication dédiée à la Television Numérique Terrestre est équipée d'un disque dur. Ce plus technologique vous permet non seulement d'effectuer des enregistements video mais aussi, dans sa version PVR6600T, de gérer des albums photos avec la capacité de les imprimer.

Dés que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services.

Vous pourrezmettrea jourvoretreceputeursi de nouvelles fonctionsou nouveaux services sont disponibles.

Le Récipeur Sagem Communication suit une(Strategie de développement continu, c'estpourquoi nous nous réservons à tout moment le droit d'apporter sans préavis des modifications ou améliorations au produit décrit dans ce mode d'emploi.

Ce produit est conforme à la directive EMC 89/336/CEE.

Marquage CE: Le marquage CE certifie que le produit est conforme aux criteres essentiels de la Directive 1999/5/CE du Parlement et Conseil Européen relative aux équipements radio et équipements de télécommunications, pour la sécurité et la santé des utilisateurs, ainsi que pour les interférences electromagnétiques.

La déclaration de conformité CE peut être visualisée sur le site Sagem Communication "www.sagem.com", section support, ou peut être obtenue à l'adresse suivante:

Sagem Communication

4, rue du petit Albi

95800 Cergy St-Christophe - France

SAGEM est une marque déposée de Sagem Communication (Groupe SAFRAN).

Copyright© SAGEM SA

Tous droits réservés

ATTENTION

Le code d'installation par défaut de votre décembre est 1234

2. CONSIGNES GÉNÉRALES

2-1 SÉCURITÉ

L'utilisation du Récepteur est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous poulez que votre Récepteur vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• De l'instituer à l'intérieur à l'abri du soleil et de la pluie: Evitez les températures extrémement chaudes ou froides. Placez le récepteur et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/electriques. Ne placez pas d'objets incendescents, par exemple des bougies, à proximate du récepteur. En cas d'orage, il est conseilé de retarder la prise d'antenne. Meme si le récepteur et le télévisseur sont débranchés, ils peuvent être endommages par la foudre.
• De placer le récepteur et le bloc secteur dans un endroit sec et aéré.
• De le protégé de l'humidité : Mettez le récepteur et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximate dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide penètre dans le récepteur ou l'adaptateur reseau, débranchez-les par la prise reseau de l'adaptateur et préveneze votre revendre.
• D'éviter les chocs violents : N'utilisez jamais le récepteur s'il est endomage. Placez toujours votre récepteur sur une surface plane où il ne risque pas d'être soumis a de fortes secousses. N'ouvre jamais le récepteur ni le bloc secteur ! Il existe un risque de chic électrique. Toute intervention eventuelle doit être effectue par un personnel qualifié.
• D'utiliser exclusivement le bloc secteur fourni : Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'élicitette d'identification apposaée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230V. Ils doivent être situés àroximate de l'appareil et étreisement accessibles.
• De ne rien poser sur le récepteur (ce qui nuirait à une bonne aération): Les fentes d'airation situées sur le boilier protégent toute récepteur de la surchauffe. Ne placez aucun object, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le récepteur dans un compartment, veiliez à laisser un espace d'au minimum 10 cm de chaque côte et de 20 cm à l'avant et à l'arrêt de le récepteur.
• De le placer hors de portée des petits enfants : Les piles peuvent être avallées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2-2 PRECAUTIONS D'EMPLOI

Interférences : Ne placez pas le récepteur à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Ce peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.

Disque dur : Cet équipement contient un disque dur. Veuillez attendre le passage en veille avant de débrancher et de déplacer votre équipement.

2-3 ENVIRONNEMENT

La préparation de l'environnement est une préoccupation essentiale de Sagem Communication. Sagem Communication à la vente d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'elimination.

La presence du logo (point vert) signifie que SAGEM SA verse une colisation à un organisme national agreé. Cette colisation permet de développer des infrastructures en collaboration avec les collectivites locales pour améliorer la récapération et le recyclage des emballages.

La poubelle barree apposee sur le produit ou sur ses accessoires signifie quils apparitnent a la famille des equipments electriques et Electroniques.

Votre equipement et les piles/batteries qu'il contient ne doit en aucune cas etrerjetes dans la nature ou avec les dechets non triés (les batteries doivent etre retirees conformément a l'instruction du present livre).

• Des points de collecte sont mis à votre disposition localement (déchetteries, collecte sélective, etc.).
• Un système de reprise gratuite est prévu dans les points de distribution, en cas d'achat d'un équipement équivalent.

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine en raison de la présence de substances dangereuses.

De la même façon, respectez les régles de tri mises en place pour les déchets d'emballages.

3. PREMIÈR INSTALLATION

Avant de raccorder ce produit,veuillez vous renseignez sur la disponibilité de la Television Terrestre Numérique de votre région.

Votre récepteur est livré avec les pieces suivantes :

1 télécommande;
- 2 piles (AAA) pour la télécommande;
- 1 cable péritel pour la connexion avec le téléviseur;
- 1 adaptateur secteur et son cordon secteur;
1 mode d'emploi.

3-2 ANTENNE DE RÉCEPTION TERRESTRE

Pour obtenir une meilleure réception, il vous suffira bien souvent et seulement de réorienter votre ANTENNE. Autrement, vous pouvez également raccorder une seconde ANTENNE à votre système. Pour de plus amples informations, veuillus contacter votre vendeur spécialisé.

3-2-1 Antenne extérieure classique :

Utilisé de préférence une antenné de toit extérieure conçue pour la réception des canaux VHF et UHF compris entre 06 à 11 et 21 à 69. Cependant :

• Dans le cas où votre immeuble serait équipé d'un modele d'antenne ancien, les chaînes numériques transmises à des fréquences élevées pourraient être difficiles voir impossibles à receiveoir. Seul un changement d'antenne pourrait résoudre le problème.
• Dans le cas ou votre immeuble serait équipé d'un système d'antenne qui comprendrait un filtre et un sélecteur de canal, la réception ne fonctionnerait certainement pas correctement. Il faudra alors s'accorderer à la régime de l'immeuble.
• Certaines antennes dirigees vers un émetteur analogique devront etre réorientées en direction d'un émetteur numérique TV.
• Si vous rencontres des problèmes de réception, vous pouvez aussi essayer de monter l'antenna à différentes hauteurs.

3-2-2 Antenne interieure et antennae installee sur balcon ou fenetre :

Dans des conditions de réception ideales, ce type d'antenne suffit. Voici cependant quelques remarques et conseils :

Utilisez une antennene concue pour la reception des canaux compris entre 06 à 11 et 21 à 69.
- Installéz l'antenne près de la fenêtre et orientez-la en direction de l'émetteur numérique TV.
Utilisez de préférence une antenné avec amplificateur.

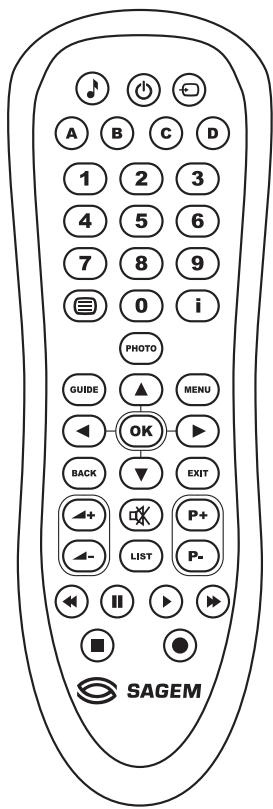

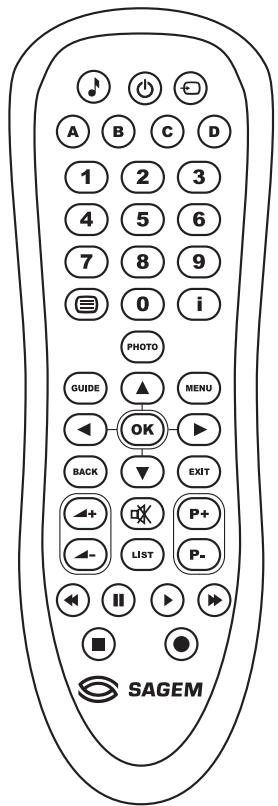

3-3-1 TELÉCOMMANDE

Pensez à diriger la télécommande vers le récepteur lorsque vous l'utilise.

TOUCHES	FUNCTION
A B C D 0-9	Radio: Accès au mode radioAllumer oumettre en veille le récepteurTV-AUX: Gérer les sorties Péritel et fonctions TélétexteChoixcontextuelsAccéderaux chaînes et à différentsCHOIX TEXTEAccéderau TélétexteAfficher des informations sur un programmeAccéderau mode PHOTO sUVR6400T ou 6600TAccéderau guide des programmesAccéderaux menusSe déplacersur une page, un menu...
A OK BACK EXIT	Valider une fonction, unchoixRevenir sur l'écran ou le mode précédentsortir d'un écran, d'un modeAugmenter ou diminuier le volume sonoreCouper le son
P+ P- LIST	Changer de chaîneAccédera à la liste des enregistrentsAller en arrêtere sur un enregistrementSe mettre en pauseLire un programmeAvancer rapidement sur un enregistrementArrêtErRegistrar

Les fonctions de la télécommande en MODE PHOTO font l'objet d'un traitement spécial en page 20.

3-3-2 PILES

Pour fonctionner, la télécommande a besoin de deux piles (AAA).

Le dessin dans le département des piles vous indique comment les installer.

Les piles fournies ne sont pas rechargeables.

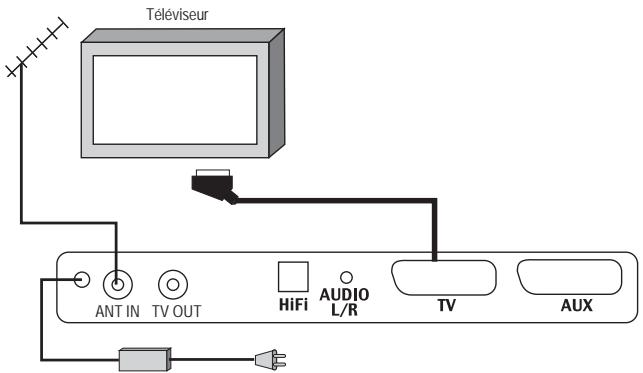

Avant de commencer la mise en service du Récopteur, assurez-vous que la livraison est complète : mode d'emploi, télécommande, piles (X2), cordon péritel et adaptateur secteur.

Veillez à ce que les apparciels à raccorder entre eux (Récepteur, TV, VCR...) soient tous hors tension avant d'effectuer les divers branchements.

Raccordez les apparciels entre eux comme indiqued sur les schémas et rebranchez-les sur le secteur.

Pour une qualité optimale, raccordez de préférence le cordon Péritel sur la prise Péritel TV marquee de 3 points (RVB).

3-5 INSTALLATION

Après avoir correctement raccordé le Récépteur, vous nevez exécuter une première installation. Allumez cette Récépteur (N'oubliez-pas d'allumer aussi votre télé). Un écran d'accueil s'affiche.

Quand le Recesseur est pret, appuyez sur 出 pour lancer l'installation.

Selectionnez la langue et le pays (France) en utilisant les touches 4 et 6 et validez en appuyant sur OK.

Le récepteur recherche automatiquement les canaux disponibles.

Sieldom can a n a t e t rouve, le recepteur yous propos de regler l'antenne.

Entrez un numero de canal (consultez la liste des canaux émettant dans votre secteur).

Ajustez l'antenne jusqu'à ce que les signaux de niveau et de qualité soient verts.

Appuyez sur (BACK) pour revenir à la recherche des canaux.

En cas de problèmes persistants, veuillagez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de Sagem Communication.

*0,34 €/min, tarif en vigueur au 27/06/2005

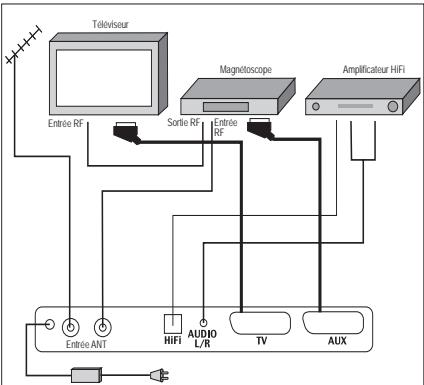

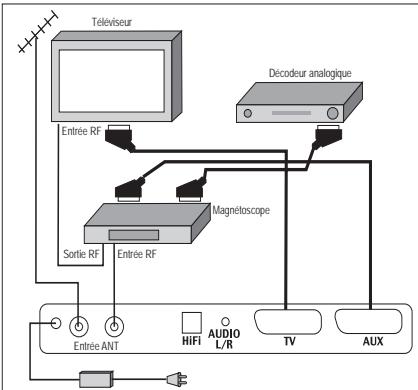

Pour les branchements de matériels périhériques, reportez-vous au § 13

"BRANCHEMENTS PÉRIPHÉRIQUES", page 25.

6. MENUS D'INSTALLATION

6-1 ICONES

Programmation des enregistements	Configuration utilisé	Installation récepteur	Lecteur photo	Liste des enregistementsss
○	○	○	○	○
Information techniques	Listes des chaines favorites	Radio	Guide des programmes
○	○	○	○

6-2 CONFIGURATIONS UTILISEURS

Pour se déplacer dans les écrans et effectuer les différents paramétrages, il suffit d'utiliser les touches (↓), (▲), (▼) pour indiquer ses besoin, (OK) pour valider, et (BACK) pour sortir des écrans.

Pour acceder à l'écran des paramètres utilisateurs, appuyez sur (MEN). Dans le menu principal,CHOISSEZ CONFIGURATION UTILISATEUR.

6-2-1 Changement de code Récépteur (code d'accès)

Dans le menu CONFIGURATION UTILISATEUR,CHOISSEZ CHANGEMENT DE CODE RECEPTEUR. Une demande de code s'affiche.Si vous n'vez pas deja modifie ce code,entrez le code 1234.

6-2-2 Sélection de la langue

Dans le menu CONFIGURATION UTILISATEUR, choisissez CONFIGURATION DES LANGUES.

Langue des menus :CHOIX de la langue des menus.

Audio préfééré et audio secondaire : lorsque plusieurs langues audio sont disponibles, vous pouvez désirer une langue préféérée et une langue de besoin secondaire (si la première n'est pas diffusée).

6-2-3 Preférences utiliser

Dans le menu CONFIGURATION UTILISATEUR, choisissez PREFERENCES UTILISATEUR.

Surveillance réseau : il est possible de programmer une surveillance réseau. Dans ce cas, vous serez avisé à la mise en place de chaque nouvelle chaine ou de chaque nouveau service.

Durée d'affichage bandeau et Transparency du bandeau : Il est possible de régler la durée d'affichage des bandeaux ainsi que leur transparence.

Durée affichage volume : Il est possible de régler la durée d'affichage du témoin volume.

Pays: confirmez votre situation géographique.

Marges automatiques des enregistements depuis le guide : les programmes sont souvent décalés par rapport aux heuresANNÉS. Vous pouvezprogrammez une marge qui sera automatiquement ajoutée aux enregistements effectuels depuis le guide pour éviter de manquer le début ou la fin des programmes.

Marge avant : entrez le nombre de minutes (0 à 15 mn) souhaitees. Par exemple avec une marge avant de 2 minutes, tous les enregistements qui seront dorénavant programmes depuis le guide commenceront en avance de 2 minutes sur l'heure de début initialement annunciée.

Marge après : entre le nombre de minutes (0 à 15 mn) souhaïées. Par exemple avec une marge après de 5 minutes, tous les enregistements qui seront dorenant avant programmes depuis le guide se termineront 5 minutes après l'heure de fin initialement annonnée.

6-2-4 Verrouillage et autorisation parentale

Dans le menu CONFIGURATION UTILISATEUR,CHOISISZ VERROUILAGE.

Une demande code s'affiche. Si vous n'avez pas déjà modifié ce code, entrez le code 1234. Pour modifier ce code voir le paragraphe précédent.

Verrouillage général : verrouille complètement l'accès au Récepteur par un code. Si vous désissiez OUI, vous serez invite à entrer votre code d'accès (par défaut 1234) chaque fois que vous allumerez votre récepteur.

Verrouillage des chaînes : active le verrouillage de toutes les chaînes. Si vousCHOISSEZ OUI, vous serez invite à entrer voie code d'accès chaque fois que vous pouvez regardar une chaîne.

Chaines à verrouiller : pour ne verrouiller que certaines chines. Vous serez invite à entrer cette code d'accès chaque fois que vous voudrez regarder une chaine verrouillée.

Niveau moral : verrouille les programmes dont le niveau n'est pas autorisé. Par exemple, entrez 16 pour verrouiller les programmes interdits au moins de 16 ans. Entrez 18 si vous ne pouze pas de contrôle.

Cette fonction n'est active que si un niveau d'autorisation est effectivement diffusé

Si vous avezprogramme I'enregistrement d'un programme dont le niveau moral est supérieur a celui que vous avez selectionné, cet enregistrement sera automatiquement verwouille et n'apparaitra que dans la liste complete des enregistements (voir chapitre Acceder à la liste complete).

Dans CONFIGURATION UTILISATEUR, choisissez LISTES DES CHÂINES FAVORITES.

Sélection de la liste : par défaut, toutes les chines trouvées durant l'installation se trouvent sur la liste A.

Cetteiste n'est pas modifiable,elle sert de reference pour creer les autres listes.

Il yaura deux sortes de listedistinctes (les listede TV et les listedes RADIO).

Pour creer de nouvelles listes (de B à H), selectionnez cette liste puis confirmez par CREER/MODIFIER.

Selectionnez les chaînes TV ou les radios à inclure dans la colonne de droite. Confirmez avec la touche D (Bleue). Mémorisez la création ou les modifications avec la touche C (Jaune).

6-4 INSTALLATION RÉCEPTEUR

Pour se déplacer dans les écrans et effectuer les différents paramétrages, il suffit d'utiliser les touches (↓), (▲), (▼) pour indiquer ses besoin, (OK) pour valider, et (BACK) pour sortir des écrans.

Dans le menu principal, choisisez INSTALLATION RECEPTEUR.

Ce menu n'est pas accessible pendant les enregistements.

6-4-1 Recherche automatique des chaines

Dans le menu INSTALLATION RECEPTEUR, choisissez RECHERCHE DES CHAINS.

Une demande code s'affiche. Entrez le code de votre recepteur.

Le nombre de chaînes dans la liste peut-être inférieur au nombre affchépendant la scrutiny, suite à la suppression des doublons à la fin du processus de recherche.

Si aucune chaine n'est trouvée, referez-vous à la rubrique Signal antenné pour régler l'antenne.

6-4-2 Recherche manuelle des chaines

Dans le menu INSTALLATION RECEPTEUR, choisissez RECHERCHE MANUELLE DES CHAINES.

Ce menu permet d'effectuer une recherche sélectivement sur un canal. Il est possible de rentrer soit le numéro du canal soit sa fréquence associée. Entrez la valeur et validez par la touche OK. Lancez la recherche en appuyant de nouveau sur OK sur la case CONFIRMER. Dans le cas où des chaines sont trouvées sur ce canal, elle vont s'ajouter à la liste principale si elles n'existant pas ou remplancer les chaines existantes si elles avaient été déjà ménorisées.

6-4-3 Reglages TV, VCR, Home Cinéma

Dans le menu INSTALLATION RECEPTEUR, choisissez CONFIGURATION VIDEO ET AUDIO.

Naviguez grace aux flèches de déplacement et faites vos choix puis validez. Pour faire ces choses, référez-vous aux notices de vos équipements video et audio. Si vous n'êtes pas sur, laissez les paramètres par défaut (ne les changez pas).

FORMAT D'ECRAN TV : Sélection du format d'affichage 4/3 ou 16/9. Dans le mode 4/3 Letter Box, le mode de visualisation sera automatiquement commuté lorsque le programme est diffusé en 16/9.

STANDARD PERITEL TV: Sélection du type de signal video (RVB ou PAL) sur la sortie péritel TV. Pour une meilleure qualité d'affichage,CHOISSEZ LE MODE RVB. Si votre téléviseur ne supporte pas ce mode (RVB ou RGB), sélectionnez PAL.

NIVEAU RVB PERITEL TV : Adaptation des niveaux de sortie des signaux RGB. Permet d'adapter ce niveau à son téléviseur.

PERITEL AUX : Sélection du type de signal video PAL ou SHVS sur la sortie péritel AUX. Choisissez le type en fonction de votre magnétoscope.

SORTIE AUDIO NUMERIQUE : Sélection du type de donnée audio sur la sortie optique DIGITAL AUDIO. Si vous désissez le mode "HOME CINEMA", lorsqu'un programme compteant un signal audio de type AC3 est diffusé, ce signal est directement transmis à votre amplificateur. Sinon c'est le signal audio principal qui est transmis sur cette sortie.

Ne selectionnéz le mode "HOME CINEMA" que si vous étés connecté à un amplificateur supporting ce mode. De plus, lorsque vous désissez ce mode et que vous étés sur un programme diffusant un son AC3, les sortiessons vers le téléviseur sont coupées.

6-4-4 Retour aux configurations initiales

Dans le menu INSTALLATION RECEPTEUR, choisissez RETOUR CONFIGURATION INITIALE.

Dans ce cas, toutes les chaines et paramètres seront perdus si vous validez cechioix, mais les enregistements et les albums photos ne seront pas effacés.

5. INFORMATIONS

Les informations contenues dans ce menu peuvent vous être demandées si vous contactez votre fournisse ou un autre service (Maintenance par exemple). Ce sont des informations relatives à votre récepteur et au logiciel embarqué.

Dans le menu principal, choisissez INFORMATIONS TECHNIQUES.

5-1 RECEPTEUR

Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR VOTRE RÉCÉPTEUR.

5-2 DISQUE DUR

Dans INFORMATIONSTECNIQUES,choisissezINFORMATIONS SUR LE DISQUE DUR.

5-3 SIGNAL D'ANTENNE

Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.

Entrez une valeur dans la ligne CANAL, pour connaître le niveau et la qualité de ce canal.

6. UTILISATION QUOTIDIENNE

6-1 CHOISIR UNE CHÂINE DE TÉLEVISION

6-1-1Avec les touches ^+ et _ ,ou les touches 0-9

Appuyez sur les touches (^+) ou (^-) pour changer de chaînes ou entrez son nombre sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche (BACH).

6-1-2 Depuis la liste des chaînes

Appuyez sur la touche OK pour afficher la liste des chaînes, faites votrechioix puis appuyez de nouveau sur OK pour le valider.

Il est possible de revenir à la chaine vue précédemment en appuyant sur la touche (BACK).

6-1-3 Bandeau Informations chains

Chaque fais que vous sélectionnez une nouvelle chaine, un bandeau d'information s'affiche à l'écran.

La qualite et la quantité des informations ne dépendent pas de votre Récépteur mais sont fournies par les chaines elles-même.

Il est possible de régler la durée et la transparence du bandeau dans les Preférences utilisateur.

A Numéro et nom de chaîne
B Nom du programme
C Liste favorite
D Nombre de voies audio et de sous-titres
E Presence voie audio AC3 (Home cinema)
F Heure de début du programme
G Barre d'affichage du temps écoulé depuis le début du programme
H Heure de fin de programme
Heure actuelle

6-1-4 Informations détaillées sur les programmes

Si vous désirezobleirplusd'informations surleprogramme en cours et le suivant,appuyez sur la touche i devoitrételecommande.

Appuyez de nouveau sur ① ou sur extr pour supprimer le bandeau d'informations.

Repère	Désignation
A	Informations sur les programmes
B	Bref résumé
C	Programme suivant

Les touches (+) et (>) . vous permettent de zapper entre les informations sur le programme en cours et les informations sur le programme suivant.

Si le texte d'information est plus long, il s'affichera automatiquement après quelques secondes.

Voupez consulter les informations d'une autre chaine a l'aide des touches et .

Le zapping s'effectue lorsque vous appuyez sur (ok).

6-2 CHOISIR UNE RADIO

Si ce service est fourni par voite opereateur.

Appuyez sur la touche pour passer en mode RADIO.

Appuyez sur ① ou 出 pour revenir en modeVIDEO.

6-3 AJUSTER LE VOLUME AUDIO

Volume:Le volume se regle avec les touches et

Mode mulet : Le son se coupe si vous appuyez sur la touche (或X) . Le son revient si vous appuyez à nouveau sur cette même touche.

Le son sur la prise Péritel AUX et sur les sorties audio HiFi et audio numérique n'est pas affecté par ces opérations.

6-4 CHANGER LA LISTE DES FAVORIS

Appuyez sur ① pour afficher l'écran. Appuyez sur la touche D (Bleu) pour faire défilier les listes. Il est aussi possible de créé une nouvelle liste de favors dans le menu LISTE DES CHAINES FAVORITES.

6-5 CHOIX TEMPORAIRE DES LANGUES AUDIO ET DES SOUS-TITRES

Appuyez sur ① pour afficher le bandeau informations étendu.

Appuyez sur OK pour afficher le bandeau AUDIO.

Appuyez sur et pour selectionner les langues audio et les sous-titre.

6-5-1 Langues et pistes audio

Choisissez la langue ou le type de piste audio dans la liste proposée. Toute modification est immédiatement prise en compte.

6-5-2 Langue des sous-titres

Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.

6-6 TÉLÉTEXTE

Si ce service est fourni par votre opérateur.

Appuyez sur la touche (2) de votre télécommande pour acceder au mode Télatexte.

Pour acceder aux pages Tetexte, servez-vous des touches numériques ou appuyez sur les touches + et .

6-7 COMMUTATEUR TV / VCR

Appuyez sur la touche touches de votre télécommande pour commuter et faire que le signal du magnétoscope soit renvoyé vers la télévision. Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Peritel.

Si ce service est fourni par votre opérateur.

Appuyez sur la touche touches (oue) pour acceder au guidelectronique des programmes.

Selectionnez une chaine dans la liste pour obtenir des informations sur le programme en cours sur cette chaine.

Une video du programme en cours s'affiche en haut a gauche.

De même, d'autres informations sur les différents programmes à partir sont disponibles.

Repère	Désignation
A	Une image apparait dans une fenêtre. Cette image correspond au programme joué.
B	La liste actuelle des programmes s'affiche. Choisissez la chaine de votre choix à l'aide des touches ◆ et ◆ puis appuyez sur OK OK pour visualiser le programme sélectionné.
C	Affichage du nom de la liste favorite utilisée.
D	Si vous appuyez sur la touche ◆.l'événement actuel est mis en relief. Vous pouvez visualiser tous les événements de la journée en appuyant sur les touches ◆ et ◆.
E	Les informations suivantes concernant le programme sélectionné apparaissent dans la partie supérieure de l'écran : • l'heure à laquelle le programme commence et se termine, • une barre qui se remplit au fur et à mesure que le programme se déroule, • le nom du programme, • des informations concernant le contenu du programme.
F	Appuyez sur la touche rouge pour pouvoir consulter un autre jour. Utilisez ensuite les touches ◆ et ◆. pour désirir la date (7 jours sont disponibles en fonction des données envoyées par le diffuseur).

Des enregistements de programmes sont possibles depuis le guide électronique (voir "Enregistrementprogramme depuis le guide des programmes",page 16).

7. ENREGISTREMENT VIDÉO

Enregistreur video : Enregistements et gestion des enregistements

De 20 à 80 heures d'enregistrement possibles suivant modèles et capacité du disque dur.

Il est possible de visualiser un programme pendant l'enregistrement d'un autre programme.

De même, on peut regarder un programme en mode différépendant l'enregistrement d'un autre programme.

Deux enregistements ne peuvent etre programmés sur le meme créneau hora.

7-1 MODE DIRECT / MODE DIFFÉRÉ

L'appareil sauvegarde automatiquement les 30 minutes antérieures de la chaine regardée. Ce mode d'enregistrement glissant permet d'arreter le direct, de revenir en arriere et de revoir le programme en léger différé.

Appuyez sur (口) ， (口) ， (口) et (口) ， pour se situer dans l'enregistrement glissant. Un bandeau avec le décalage temps Différé/Direct est affché en haut de I'ecran.

7-1-1 Pause

Il est possible d'arrêter le diffééré avec la touche (1). Sur le bandeau, on vait alors le diffééré prendre du retard sur le direct.

7-1-2 Retour rapide

Il est possible de se déplacer rapidement en arrêté avec la touche

Sur le bandeau, on vait alors le décalage Différé/ direct augmenter. En appuyant plusieurs fois sur cette touche, on augmente la vitesse de displacement (jusqu'à 600 fois la vitesse nominale). On peut donc revenir 30 minutes en arrêté (note : Pour cela, le programme en cours aura d'être regardé au moins 30 minutes).

7-1-3 Avance rapide

Il est possible de se déplacer rapidement en avant avec la touche

Sur le bandeau, on vait alors le décalage Différé/ direct diminuer. En appuyant plusieurs fois sur cette touche, on augmente la vitesse de déplacement (Jusqu'à 600 fois la vitesse nominale). Si on rests en avance rapide, on finit par retrouver le direct.

7-1-4 Play

Pour lire en différé, il suffit d'appuyer sur la touche

7-1-5 Stop

Pour revenir au direct, il suffit d'appuyer sur la touche

7-2 ENREGISTREMENT IMMÉDIAT

Pour enregistrer un programme en direct, se positionner sur la chaine et appuyer sur

On peut ensuite changer de chaînes sans que cela affecte l'enregistrement en cours.

Pour arrer ter un enregistrement, appuyer sur la touche

Il est possible de verrouiller l'accès de l'enregistrement. Pour cela, après

avoir appuyé sur , appuyer sur la touche i. Se déplacer sur la ligne Verrouillage et désir OUI.

Dans la liste des programmes, le programme verrouillé sera alors caché. Il faudra appuyer sur B (LISTE COMPLETE) pour acceder au programme verrouillé (cf. chapitreliste des enregistements).

Quand on appuie sur la touche © plusieurs fois, on peut selectionner une durée d'enregistrement par pas de 30 minutes avec une durée maximum de 4 heures.

7-3 ENREGISTREMENT PROGRAMME DEPUIS LE MENU

Dans le menu principal, choisissez PROGRAMMATION DES ENREGISTREMENTS.

Appuyer sur (ok). puis sur NOUVEAU pour entrer une nouvelle programmation.

Choix de fréquence d'enregistrement :

UNIQUE (une seule fois au jour et à l'heure programmée).

HEBDOMADAIRE (une fois parSEAINE à l'heureprogrammée).

QUOTIDIEN LUN-VEND (à l'heure programmée, tous les jours du lundi au vendredi et toutes les semaines).

QUOTIDIEN LUN-SAM (à l'heure programmée, tous les jours du lundi au samedi et toutes les semaines).

QUOTIDIEN LUN-DIM (à l'heure programmee, tous les jours et toutes les semaines).

Entrez ensuite la chaine, la date, le début et la fin d'enregistrement.

Validate le verrouillage si désire pour limiter l'accès à cet enregistrement (cf. Liste des enregistements).
Confirmez la programmation en appuyant sur OK.

Pour modifier un enregistrement, se rendre à nouveau dans programmation des enregistements. Faire les modifications désirées sur les paramètres d'enregistrement et confirmer la programmation.

7-4 ENREGISTREMENT PROGRAMME DEPUIS LE GUIDE DES PROGRAMMES

Appuyez sur la touche (guide) pour acceder à l'écran du guide des programmes.

La particularité de l'enregistrement depuis le guide est de pouvoir enregistrer des programmes précis et non des heures sur des chaînes. Il faudra bien sur pour ici que les diffuseurs donnent bien les informations sur les programmes à partir.

Se déplacer dans l'écran et désir la chaine et le programme à

enregistrer. Grac à la touche A (rouge), on visualise tous les programmes des différents jours de la semaine sur la chaine sélectionnée.

Appuyer sur ⑨ pour valider votrechoix. Une horloge témoin confirme l'enregistrement du programme. Une marge de sécurité étant affectée à l'enregistrement (Voir chapitre PREFERENCES UTILISATEURS), dans ce cas les programmes antérieurs et postérieurs peuvent aussi être affectés de cette horloge. Dans le cas ou vous souhaiteriez réalis des enregistements consécutifs, vous pouvez modifier l'heure de début et de fin d'enregistrement dans le menu PROGRAMMATION DES ENREGISTREMENTS.

Appuyer sur pour annuler une programmation.

Pour annuler un enregistrement en cours, l'arrête d'abord en revenant au direct et en appuyant sur Si deux programmations consécutives sont faites sur la même chaine dans le guide avec un regroupement du aux mages, les deux enregistements seront réunis en un seul enregistrement. Cet enregistrement pourrait être ensuite coupé en deux.

7-5 LIST DES PROGRAMMES ENREGISTRÉS

Pour acceder à la liste des programmes enregistrés, appuyer sur la touche (us7).

Selectionnez un programme en utilisant les touches ou . Appuyez sur OK pour démarrer la lecture de l'enregistrement.

En mode lecture :

Utilisez (心) ，， et (1) pour se déplacer dans le programme enregistré.

Appuyez sur pour revenir à la liste ou pour revenir au direct.

Les touches de couleurs A et D permettent de gérer la liste des enregistements.

7-6-1 Supprimer un programme enregistré

Pour supprimer le programme selectionné, appuyez sur la touche A (touche rouge).

Voupez supprimer tous les enregistements en selectionnant toute la liste dans le menu de confirmation.

L'effacement de toute la liste est impossible en cours d'enregistrement.

7-6-2 Acceder a la liste complete

Pour afficher la liste complète incluant les enregistements verrouillés. Appuyez sur B (touche verte). Le code d'accès aux programmesverrouillésestalors demandé.

7-6-3 Fusionner des enregistements

Pour fusionner deux enregistements. Sélectionnez avec la touche C (touche jaune) successivement les deux programmes à fusionner. Unibandau de confirmation apparait. Le second enregistrement se collera à la fin du premier et le nouvel enregistrement prendra le nom du plus long des deux.

7-6-4 Supprimer une portion d'un enregistrement

Une autre fonction permet de :

• supprimer une portion d'enregistrement entre son début et un point à déterminer manuellement,
• supprimer la portion d'enregistrement entre deux points à déterminer.
• supprimer la portion d'enregistrement entre la position de lecture courante et la fin de l'enregistrement.
• couper un enregistrement en deux.

Pour cela,CHOISIR un enregistrement depuis la liste des enregistements, le litre puis le mesure en 11 a l'endetroit choisi. Ensuite appuyer sur la touche i pour afficher le bandeau et OK pour plus d'info.

Sélectionnez dans DECOUPAGE entre:

• au début : la partie de l'enregistrement entre le début et l'endoit choisi sera supprimée
• au milieu : la partie de l'enregistrement entre l'endetroit choisi (index) et la prochaine position validée sera supprimée. Pour sélectionner l'autre extrémité de la partie à supprimer,.Valider [au milieu],se déplacer

ensuite avec et jusqu'à la secondeborne.

Faire alors de même (1) 0 et valider de nouveau [au milieu] pour couper la zone的选择。

• à la fin : la partie de l'enregistrement entre l'endetroit choisi et la fin sera supprimée.
• en deux : l'enregistrement sélectionné se coupe en deux parties nominées "1 nom de l'enregistrement" et "2 nom de l'enregistrement".

7-6-5 Renommage des enregistements

Pour renomer un enregistrement appuyer sur la touche D (bleue) et entre le nouveau nom en utilisant les touches du clavier numérique sur la télécommande (Par exemple, appuyez sur la touche 2 pour afficher A, appuyez rapidement deux fois de suite sur la touche 2 pour B...)

7-7 SAUVEGARDER UN ENREGISTREMENT SUR UN AUTRE EQUIPEMENT

Référez-vous à votre notice magnétoscope pour la procédure à suivre.

Branchez votre magnétoscope par exemple via la prise Peritel AUX.

Selectionnez cette entrée sur votre magnétoscope.

Passez en lecture sur le récepteur et passez le magnétoscope en enregistrement.

8. ÉDITEUR PHOTOS (Seulement sur PVR6400T et 6600T)

8-1 PRECAUTIONS D'EMPLOI

L'appareil (PVR 6600T seulement) est prévu pour accepter les formats CFI et CFII, SM (Smartmedia), MS (Memory Stick), MSPRO (Memory Stick Pro), SD (Secure Digital), MMC (MultiMediaCard) et xD.

• Ces cartes doivent être introduites suivant leur méthode à l'endetroit indiqué sur l'illustration ci-dessous.
• Insérez une seule carte à la fois dans le lecteur.
• Ne pas extraire la carte durant le transfert des photos.
• Une mauvaise introduction peut entrainer la détérioration du lecteur, de la carte ou une perte des données générées sur cette dernière.

8-2 ALBUM PHOTOS

8-2-1 lancement de l'éditeur photos

Vous pouvez acceder à l'éditeur photos en :

inserant une carte memoire,
- appuyant sur la touche (photo) de la télécommande.
- selectionnant le menu Lecteur Photo dans le menu principal.

Le lecteur photos ne peut visualiser que les photos au format.jpeg (format de base seulement).

Lorsqu'un enregistrement est en cours, il est impossible d'acceder au mode photo.

Si un enregistrement démarre, le récepteur quitte le mode photo et revient en mode video.

TOUCHES	FUNCTION
J	Mettre la radio pour un fond sonore
O	Allumer oumettre en veille le récepteur
A	Effacer un album ou une photo sur le disque dur
B	Choix contextual
C	Choix contextual
D	Choix contextual
0-9	Accéder à différents choix contextuels et insertion caractères alphanumériques
i	Afficher des informations sur une photo
PHOTO	Accéder à l'Éditeur Photo
MENU	Régler les paramètres Diaporama
D	Défiler en avant et en arrêt pour le visionnage photos
OK	Valider un besoin ou visionner une image
BACK	Revenir sur l'écran ou le mode précédent
EXIT	Sortir d'un écran ou de l'Éditeur photo
++	Augmenter ou diminuer le volume sonore de la radio
OK	Couper le son
H	Mettre en pause le diaporama
P	Lancer ou relancer le diaporama
DésLECTIONNER les photos à imprimer
●	Sélectionner les photos à imprimer

8-2-2 Creer et transferer l'album photo

Insérer la clé ou le lecteur de cartes photo. Celui-ci est alors visible dans la liste des albums et les photos apparaisent en vignettes.

Appuyez sur la touche jaune (C) pour copier l'album sur le disque dur.
Vous avez la possibilité de copier l'album complet de votre carte comme un nouvel album ou de le placer dans un album existant déjà dans votre Editeur photos. Pour cela,CHOISSEZ la destination souhaitee avec les flèches de déplacement 一 一 一 一 et confirmez.

Si vous choisissez de creer un nouvel album, il prendra par défaut pour nom la date de creation du plus ancien fjchier jpeg present sur la carte. Si vous désirez lui affercter un nom différent, entrez vous-même un nouveau nom en vous servant du pavé alphonumerique de la

telecommande (par exemple un appui sur la touche 2 pour la lecture A, deux appuis successifs rapides sur la touche 2 pour la lecture B etc).

On peut bien sur visualiser les photos sans les copier sur le disque dur. Lors du retrait de la carte, le dossier de la carte disparaitra alors de l'album photos.

8-2-3 Lecture de l'album photo

Pour dire un album photo, qu'il soit ou non enregistré sur le disque dur, appuyer sur la touche OK de la télécommande quand celui-ci est seLECTIONné.

Le lecteur propose alors une mosaïque avec les vignettes des photos. Si la carte ne fournit pas les vignettes, ces dernières n'apparaitront pas sur la mosaïque, ce qui n'empechera pas d'enregistrer les photos et de les visualiser sur l'album photos.

On peut revenir à tout moment sur la liste des albums photos en appuyant sur la touche (BACK).

8-2-4 Differents modes de visionnage des photos

Mode mosaïque :

Les touches de déplacement permettent d'atteindre la photo à visualiser, et en appuyant sur la touche OK de passer en mode affichage photo seule.

Les touches 心 et 心 permettent de faire defiler les pages en avant ou en arriere.

La touche permit de passer en mode Diaporama.

Mode affichage photo seule :

Les touches de déplacement permettent de faire défiler les photos une par une manuellement en avant ou en arrêt. On peut obtenir des informations sur l'image et faire apparaitre la bannière d'aide en appuyant sur la touche (1). Appuyez de nouveau sur cette touche pour faire disparaitre ces informations.

Mode diaporama :

Appuyez sur la touche depuis le mode mosaique pour lancer le mode diaporama. Les photos défilent alors à une vitesse déterminée. Pour régler les paramètres du mode diaporama, appuyez sur la touche MENU. Un écran CONFIGURATION DIAPORAMA apparait qui permet d'effectuer les différents réglages. La bannière d'aide permet d'acceder à d'autres fonctions (voir écran de capture). Cette bannière disparait au bout de quelques secondes sans manipulation. On peut aussi obtenir des informations sur l'image et faire apparaitre la bannière d'aide en appuyant sur la touche i

Note: on peut revenir à tout moment sur le mode antérieur ou sur la liste des albums photos en appuyant sur la touche (MACK).

Il est possible de renomer un album, de dire ou d'editor des informations sur cet album, de supprimer un album. Les données de la carte mémoire ne peuvent pas été modifiées.

Appuyez sur la touche A (rouge) pour supprimer un album sur le disque dur, la clé ou la carte mémoire.

Appuyez sur la touche B (verte) pour renomer un album du disque dur. Entrez vous-même un nouveau nom en vous servant du pavé alphanumeric de la télécommande (par exemple un appui sur la touche 2 pour la dette A, deux appuis successifs rapides sur la touche 2 pour la dette B etc).

Appuyez sur la touche C (jaune) pour copier un album.

Vouaves la possibilité de copier un album complet soit pour creer un nouvel album soit pour placer cette copie dans un album existant.

Pour faire vos choix et renomer un album, voir "Créer et transférer l'album photo", page 21.

Appuyez sur la touche i pour afficher ou editor des informations sur un album. Vous avez alors la possiblité d'editor vous-même des informations sur cet album en appuyant sur la touche D (bleue). Saisissez ensuite le texte youlu en vous servant du pavé alphanumeric de la télécommande.

8-4 GESTIONS DES PHOTOS

Il est possible de transférer des photos entre albums, renomer des photos, les trier et les supprimer. Lors de la lecture d'une carte photo, seuls la sélection et le transfert sont possibles.

Appuyez sur la touche (ox) pour acceder à la gestion des photos.

- Sélectionner

Pour selectionner ou deselectionner une photo : Appuyez sur touche B (verte).

Pour sélectionner plusieurs photos : appuyez 3 secondes sur la touche B (verte) pour sélectionner la première photo et une seconde fois pour sélectionner la dernière photo du groupe. Toutes les photos comprises entre ces deux photos sont alors选股onnées. un appui court sur B permet d'ajouter ou de retarder des photos à votre sélection.

- Classer

Pour classer des photos sélectionnées dans un album :CHOISSEZ la position des photos et appuyez sur la touche D (bleue).

- Transférer

Pour copier ou déplacer des photos sélectionnées entre albums : appuyez sur la touche C (jaune). Choisissez alors de transférer ou de copier dans un autre album ou dans un nouvel album créé pour l'occasion.

- Effacer

Pour effacer une ou des photos selectionnées : Appuyez sur la touche A (rouge).

Pour renomer une photo : appuyez sur la touche ① puis sur ② . Procedez comme pour renomer un album voir "Gestion des albums", page 23.

On peut imprimer un album photo sur une imprimante (SAGEM photo EASY par exemple) en la connectant sur le port USB 1. Dans ce cas, l'imprimante prend la main sur votre TV.

8-5-1 Sélection depuis la TV des photos à imprimer

Faites defiler les photos.

Selectionnez les photos en appuyant sur la touche

Désélectionnez les photos en appuyant sur la touche

Connectez enfin l'imprimante sur le port USB 1. Cette dernière prend alors la main sur le récepteur (L'imprimante doit:gérer les fichiers de préselection d'impression). A chaque mise en voille de votre TV, le fjchier de préselection pour l'impression est efface.

8-5-2 Sélection depuis une imprimante des photos à imprimer

Choisissez vos photos directement depuis l'imprimante qui se chargeré de les importer.

9. CONNEXION D'UN ORDINATEUR

Seule les versions PVR6400T et PVR 6600T sont équipées de portes USB.

Il est possible de connecter un ordinateur (PC par exemple) sur le port USB B.

La partition photo du Récepteur est vue comme une mémoire de masse amovible sur votre ordinateur. Il est alors possible de denomner les photos et les albums et de déplacer les photos entre albums ainsi que d'effectuer des transferts depuis et vers l'ordinateur.

Lorsque you débranchez le récepteur d'un ordinateur, faites

le proprement : sélection dans la barre des menus de votre PC "Retirez le péripéroide amovible".

10. MISE A JOUR DU LOGICIEL

Le récepteur passé dans ce mode lorsqu'une nouvelle version logicielle est mise à disposition sur le réseau après le démarrage.

A la sortie de veille, le récepteur propose le téléchargement

Voupez refuser le tellecharge en appuyant sur la touche EXIT. Celui-ci vous sera proposé la prochaine fois que vous allumerez votre recepteur.

Pour accepter le téléchargement, appuyez sur OK

Le système passé en veille et redémarre,

I'ecran devient noir,

l'affecheur indique les phases de teléchargement (0 à 4).

Le téléchargement peut durer de 5 à 30 minutes suivant le début alloué par l'opérateur.

Pendant cette période l'utilisateur ne peut effectue de commandes sur le recepteur.

Une fois le processus terminé, le récepteur s'initialise automatiquement.

Après le réveil du récepteur, appuyez sur la touche (ox) pour sortir de l'écran d'accueil et revenir au dernier programme regardé.

11. BRANCHEMENTS PÉRIPHÉRIQUES

Connexion d'un équipement auxiliaire (par ex. magnétoscope) dans le cas d'un téléviser avec une prise pertilé.

Connexion d'un amplificateur audio, soit par une liaison électrique (cordon Jack 3,5 mm vers deux RCA), soit par fibre optique (IEC958). La liaison fibre optique est nécessaire pour bénéficiair des effets "HOME CINEMA".

Connexion d'un équipement auxiliaire (par ex. magnétoscope) dans le cas d'un téléviseur avec une prise péritel.

Connexion d'un decodeur analogique avec prise péritel.

12. RÉFERENCE

12-1 EN CAS DE PROBLEMES

La télécommande n'exerciceaucun effet sur le récepteur.

Le récepteur affiche --: --.

Un écran noir ou un message d'erreur s'affiche

Image immobile ou problème de réception

Le récepteur ne trouve pas de chaine

Le téléviseur ne bascule pas sur le récepteur quand celui-ci sort du mode veille.

Pas de son en mode "HOME CINEMA" sur certaines chaines.

Image en noir et blanc sur sortie AUX (lors d'un enregistrement sur magnétoscope).

Dirigez la télécommande vers le récepteur.
Vérifiez l'etat et le sens des piles.
Faites sortir le récepteur du mode veille en appuyant sur la touche
Procedez aune recherche de programme.
Contrôlez toutes les connexions et reliancez une recherche de programmes.
Vérifiez que vous étés dans une zone de diffusion.
Réorientez votre antenné (cf. chapitre Installation rapide)
Vérifiez que votre téléviseur est bien relié à la Peritel TV et si besoin selectionné l'entrée Peritel directement sur toute téléviseur.
Vérifier que vous étes bien raccordé à un amplificateur "HOME CINEMA" par la liaison numérique.
Vérifiez si le type de signal désisit pour la sortie PERITEL AUX est compatible avec votre magnétoscope ( SéLECTIONNZ PAL sur PERITEL AUX depuis le menu Réglages TV, VCR, Home Cinéma)

Standards de Transmission

DVB-T, MPEG 2, OFDM

Tuner

Entree RF

Connecteur d'entrée :

IEC 169-2 femelle

Plage de fréquence d'entrée RF :

UHF 470-862 MHz (8 MHz BW)

VHF 174-222 MHz (7 et 8 MHz BW)

Niveau d'entrée RF: -80 à -20 dBm

Impedance d'entree:75 Ohm

Bandes COFDM:8MHz

Pas de décalage en fréquence :

166.66 kHz

Sortie RF

Connecteur de sortie :

IEC 169-2 male

By-pass RF:47-862MHz

Démodulator

Modes COFDM supportés : 2 k/8 k

Support: SFN

Modulation: QPSK, 16-QAM, 64-QAM

Taux de codage: 1/2 à7/8

Mode : non hierarchique

Intervalle de garde : 1/4, 1/8, 1/16, 1/32

Désentrelacement : 12x17 Forney

Code correcteur d'erreur: RS (204,188,8)

Disque dur

Type / Capacité d'enregistrement :

PVR 6240T, 40 Go / jusqu'à 20 h

PVR 6280T, 80 Go / jusqu'à 40 h

jusqu'à 37 h et 7000 photos

PVR 62160T, 160 Go / jusqu'à 80 h

PVR 64160T et PVR 66160T,

160 Go / jusqu'à 75 h et 15 000 photos

Niveau de bruit (Typ) : < 30dBA

Microprocesseur et mémoires

Processeur : IBM Power PC(r) CPU

252 MHz, 350 MIPS

Mémoire RAM : 32 Mo

Mémoire Flash : 2 Mo

Demultiplexage/Desembrouillage

ConformenormeISO/IEC13818-1

Récepteur Video

MPEG-2 (ISO/IEC 13818-2)

Profil et niveau supportés : MP@ ML

Débits: 1,5 à 15 Mbit/s

Redimensionnement et Zoom : haut / bas (1/4, 1/16)

Récepteur Audio

ConformenormeISO/IEC13818-3

MPEG-Layer I et II (Musicam Audio)

Frequences d'échantillonnages : 32/44,1/48 kHz

Entrées/Sortie A/V

Peritel TV

RVB, CVBS, Audio stéreo

Peritel AUX

Entree RVB, CVBS, sortie Y/C,

Audio stereo

Audio analogue Hi-Fi stéreo

3.5 mm stereo jack

Sortie audio numérique

Stereo PCM ou AC3, optique IEC958

Ports Informatique**

Connecteur USB 2.0 «host» (cle USB)

Connecteur USB 2.0 «device» (PC, Imprimante photo)

Lecteur de carte photo*

Secteur:220-240V\~50Hz

Sortie:12Vcontinu3,5A

1 Afficheur amber 7 segments

Récepteur IR : 38 kHz

Specifications Mécaniques

Récepteur :

Taille (lpxh) : 315x230x45 mm

Poids: 1,75kg

Température de fonctionnement :

+5°C à +40°C

Récepteur complet emballe :

Poids: 2,7kg

Taille (lpxh) : 247x236x80 mm

Température de stockage : -25 °C à

+65°C

Accessoires

Télécommande 41 touches

Portee:7m

Piles: 2 × 1,5 ~V (type AAA)

1 Cordon Peritel

Adaptateur secteur AC/DC externe

et son cordon secteur

• PVR 6600T seulment

** PVR 6400T ou 6600T

AVERTISSEMENT

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé ou la Hotline Sagem Communication au numero 08 92 23 04 25' Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communication vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1) Le matériel neuf est garanti (pieces et main d'oeuvre)² par Sagem Communication, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc) : 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et Main d'oeuvre)* par Sagem Communication jusqu'à la的最后一 minute de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communication. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination.
3) Pendant cette période de garantie de 12 mois, le recepteur defecteux sera réparé gratuitement. Le client devra neanmoins returner, à ses frais (transport + assurance), le matériel defecteux dans un emballage adequat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 25¹.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagem Communication) et renvoyé à votre adresse en France, gratuitement.

Aucun matériel de prét ne sera fourni pendant le début de réparation.

4) Avant d'expédier votre matériel au Centre de Réparation Agree, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datee et completee, lors de l'achat, par vous vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des defaults ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales imperatives restent en vigueur et ne sont enaucin cas affectés par la presente garantie.

Sont exclus de la garantie :

1) Les pannes ou les dysfonctionnements dus :

• au non respect des consignes d'installation et d'utilisation, ou
• à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...) ou
• à des modifications du matériel effectuees sans accord ecrit de Sagem Communication, ou
• à des défauts d'entretien courant, tel que déscrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
• aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
• à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communication.

2) Les détiérations consécutives à une insuffiance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agré.
3) L'usure normale du matériel ainsi que l'usure des accessoires.
4) La fourniture de nouvelles versions logicielles.
5) Les travaux d'exploitation courante: livreaison, mise en place ou échanges d'accessoires....
6) Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communication.
7) Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8) Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans les cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagem Communication et devront être régles avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION :

1) Les pieces défectueuses échangées deviendront la propriété de Sagem Communication
2) Sous réserve des dispositions légales imperatives, Sagem Communication n'assume aucune garantie, explicite ou implicite, autre que celle expressement prévue ci-dessus. Notamment, Sagem Communication ne prendaucunengagement etne consentaucun garantie surla qualiteou la performance du materiel pourquelqueusage particulierquece soit.LarésponsabilitédeSagemCommunication,qu'ellequ'ensoitla cause,estlimiteréau prixpayede parleClientpourle materiel.Enaucuncas,Sagem Communication nerépondra des dommages morauxet/ouimmaterielset/ouindirects(enecomprisnotamment perte decommandes,perte de bénéfices,perte de données,manqueagagner,atteinteàl'image,interruptiondeserviceou toutautrepréjudicefinancierou commercial,au titreounonde garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourrait bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Mode d'emploi

Document non contractuel
