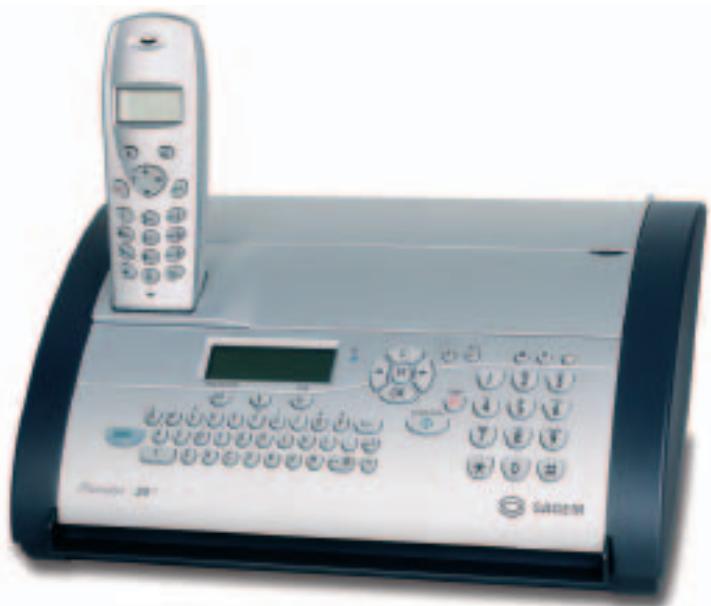

PHONEFAX 35 DS - Fax SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fax à transfert thermique avec téléphone sans fil DECT et copieur
Fonctions principales	Envoi/réception de fax, SMS via ligne fixe, copie, téléphone sans fil DECT
Compatibilité fax	Groupe ITU 3, vitesse modem 9600 bps avec repli automatique
Résolution fax	Standard : 3.85 lignes/mm, Fine : 7.7 lignes/mm, horizontale : 8 pixels/mm
Mémoire fax	15 pages
Chargeur automatique documents	10 pages
Bac papier	50 pages
Fonction copie	Multicopie jusqu'à 15 pages, zoom 50% à 150%, 16 niveaux de gris
Téléphone sans fil DECT	Compatible GAP, portée 300 m extérieur/50 m intérieur, autonomie veille 5 jours, communication 10 h
Fonction SMS	Envoi, réception, sauvegarde, impression de SMS via ligne fixe, 30 SMS en mémoire
Répertoire téléphonique	50 numéros, 10 touches abrégées
Affichage	Écran LCD 2 lignes x 16 caractères
Alimentation	195-264 VAC, 47-63 Hz
Consommation électrique	Veille <2 W, émission/réception/copie 15 W, conversation 4 W
Température fonctionnement	5°C à 40°C
Humidité relative fonctionnement	15% à 85%
Accessoires fournis	Film d'encre de démarrage, combiné DECT, câbles, guides
Entretien	Nettoyer l'extérieur avec un chiffon doux sec. Utiliser uniquement le film d'encre recommandé.
Pièces détachées	Film encrier TTR 300 (jusqu'à 140 pages A4)

FOIRE AUX QUESTIONS - PHONEFAX 35 DS SAGEM

Comment connecter le Phonafax 35 DS à la ligne téléphonique ?

Branchez le câble téléphonique fourni entre la prise murale et la prise LINE du fax. Branchez l'alimentation secteur. Le guide d'installation vous aide via le menu Easy-install.

Comment envoyer un fax ?

Placez le document face imprimée vers le haut dans le chargeur automatique. Composez le numéro du destinataire, puis appuyez sur START. Le fax numérise et transmet le document.

Comment utiliser la fonction SMS ?

Assurez-vous que votre opérateur supporte les SMS sur ligne fixe. Depuis le combiné ou le clavier, accédez au menu SMS, composez votre message et le numéro, puis validez. Les reçus sont stockés dans la mémoire (jusqu'à 30 SMS).

Comment remplacer le film d'encre ?

Ouvrez le capot avant, retirez l'ancien film et insérez le nouveau film TTR 300 avec sa carte PLUGINPRINT. Refermez le capot. Le fax détecte automatiquement le nouveau film.

Que faire si le fax n'imprime pas correctement ?

Vérifiez que le film d'encre est bien installé et non épuisé. Nettoyez la tête d'impression avec un chiffon doux et sec. Si le problème persiste, effectuez un test d'impression depuis le menu.

Comment enregistrer un combiné DECT supplémentaire ?

Sur le combiné, allez dans le menu d'enregistrement. Sur le base, appuyez sur la touche PAGE ou REG (selon modèle) pendant quelques secondes. Suivez les instructions à l'écran. Jusqu'à 5 combinés peuvent être ajoutés.

Comment régler l'heure et la date ?

Appuyez sur MENU, naviguez jusqu'à Réglages ou Horloge. Entrez l'heure et la date à l'aide du clavier numérique. Validez. L'heure s'affiche sur l'écran LCD.

Le combiné sans fil ne sonne pas, que faire ?

Vérifiez que le combiné est bien enregistré sur la base. Assurez-vous que la sonnerie est activée dans les paramètres du combiné. Éloignez le combiné des sources d'interférences (micro-ondes, etc.) et rechargez-le si la batterie est faible.

Comment copier un document ?

Placez le document dans le chargeur. Ajustez le nombre de copies et le zoom si nécessaire avec les touches + et -. Appuyez sur COPY (ou START). Le fax copie avec jusqu'à 16 niveaux de gris.

Que signifie le message d'erreur « Pas de ligne » ?

Vérifiez que le câble téléphonique est correctement branché au fax et à la prise murale. Testez la ligne avec un téléphone standard. Si la ligne fonctionne, redémarrez le fax. Si l'erreur persiste, contactez votre opérateur.

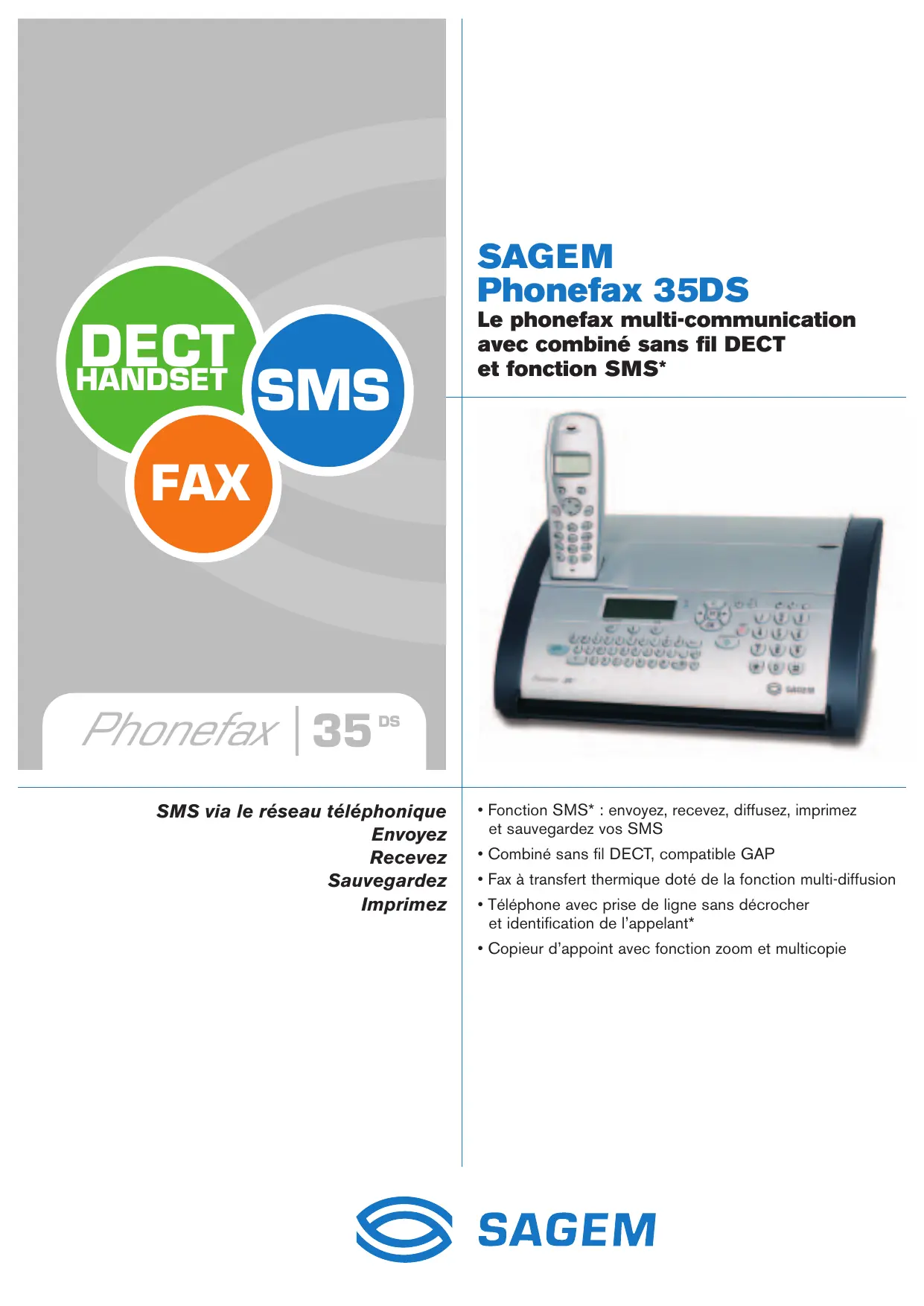

MODE D'EMPLOI PHONEFAX 35 DS SAGEM

Le téléphone multi-communication avec combiné sans fil DECT et fonction SMS*

SMS via le réseau téléphonique

Envoyez

Receivez

Sauvegardez

Imprimez

• Fonction SMS^* : envoyez, recevez, diffusez, imprimez et sauvegardez vos SMS
• Combiné sans fil DECT, compatible GAP
• Fax à transfert thermique doté de la fonction multi-diffusion
• Téléphone avec prise de ligne sans décrocher et identification de l'appelant
• Copieur d'appoint avec fonction zoom et multicopie

Fonction SMS* via le réseau téléphonique fixe

• Envoi et réception de SMS via le réseau téléphonique fixe
• Impression et sauvegarde de messages-SMS (capacité de 30 SMS)
• Multi-diffusion : 5 groupes de 25 destinataires
• Clavier alphabétique (QWERTY)
• Impression de brouillon de SMS avant émission Transfert de SMS

Combé sans fil DECT

• Compatible GAP (jusqu'à 5 combinés)
• Portée de 300 m (à l'extérieur), 50 m (à l'intérieur) Autonomie en veille de 5 jours (120 heures) Autonomie en communication de 10 heures
• Combiné doté d'un réseau de 20 numéros
• 6 mélodies de sonnerie du combiné
• Batterie standard

Télécopieur à transfert thermique

• Groupe ITU 3 compatible (T.30 standard/T.30 nouveau) Vitesse de modem de 9.600 bps avec repli automatique
• Résolution horizontale: 8 pixels/mm,
• Résolution verticale standard : 3.85 lignes/mm
• Résolution verticale fine : 7.7 lignes/mm
• Gestion téléphone sans fil / téléphone externe
• En-tête de page et recomposition automatique
• Méthode d'impression : transfert thermique
• Chargeur automatique de documents : de 10 pages
• Fonction horloge
• Mémoire de 15 pages
• Multi-diffusion par groupes
• Relève et dépôt de fax
• Bac papier de 50 pages

Téléphone

• Répertoire de 50 entre 10 mélodies d'appel
• 10 touches d'appel de numéros abrégés
• Prise de ligne sans décrocher
• Composition des numéros à la chaîne
• Présentation du nombre de l'appelant*

Copieur d'appoint

• Multicopie jusqu'à 15 pages
• Résolution fine ou photo
• Fonction zoom (agrandissement / réduction) : de 50% à 150% 16 nuances de gris
• en fonction de la disponibilité du service sur le réseau d'opérateurs locaux

Conçu pour

PSTN/PABX

Alimentation

195-264V AC/47-63 Hz

Consommation électrique

Veille :

<2W

Emission :

15 W

Réception :

15 W

Copie :

15 W

Conversation téléphonique :

4 W

Affichage

Affichage cristals liquides (LCD)

2 lignes avec 16 caractères

Caractères européens

Installation

Par Menu et pages d'aide «Easy-install»

Plage de température

En fonctionnement :

5° - 40°C

Stockage avec emballage :

-25° - 50°C

Stockage sans emballage :

0-45°C

Humidité relative

En fonctionnement :

15 - 85%

Stockage avec emballage :

5-95%

Stockage sans emballage :

15 - 85%

L'emballage standard comprend :

• Télécopieur ainsi que les câbles (secteur et réseau téléphonique)
• Combiné sans fil DECT
• Film d'encre de démarrage
• Guide d'installation
• Manuel d'utilisation

Accessoires

Film encrier TTR 300 avec la carte «PLUGINPRINT» /

jusqu'à 140 pages en format A4

Tous droits réservés. Les informations et spécifications mentionnées au présent document sont de nature à être modifiées sans préavis. Sagem SA s'efforce d'assurer que toute information apparaissant ci-dessus est correcte, mais ne pourrait en aucun cas être tenue pour responsable de quelque erreur ou omission.

Division termaux et internet

Activité Terminaux Internet - Tél. [phone] - Fax [phone]

www.sagem.com

Le Ponant de Paris - 27, rue Leblanc - 75512 PARIS cedex - FRANCE
