Intitulé	Valeur / Description
Type de produit	Modem ADSL
Caractéristiques techniques principales	ADSL2+, Ethernet, Wi-Fi 802.11g
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	200 x 140 x 30 mm
Poids	Environ 500 g
Compatibilités	Compatible avec la plupart des fournisseurs d'accès ADSL
Type de batterie	Non applicable (pas de batterie intégrée)
Tension	12V
Puissance	Consommation électrique : environ 5W
Fonctions principales	Partage de connexion Internet, réseau sans fil, pare-feu intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	WPA/WPA2 pour la sécurité Wi-Fi, accès par mot de passe
Informations générales utiles	Vérifier la compatibilité avec votre fournisseur d'accès avant l'achat

FOIRE AUX QUESTIONS - FAST 2444 SAGEM

Comment réinitialiser le SAGEM FAST 2444 ?

Pour réinitialiser le SAGEM FAST 2444, localisez le bouton de réinitialisation à l'arrière de l'appareil. Utilisez un objet pointu pour appuyer et maintenir le bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si je n'arrive pas à me connecter à Internet ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Redémarrez le routeur en le débranchant puis en le rebranchant après 30 secondes. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment changer le mot de passe Wi-Fi ?

Accédez à l'interface de gestion en ouvrant un navigateur et en entrant l'adresse IP 192.168.1.1. Connectez-vous avec vos identifiants, puis allez dans la section 'Wi-Fi' pour modifier le mot de passe.

Pourquoi le SAGEM FAST 2444 ne se connecte-t-il pas à certains appareils ?

Assurez-vous que les appareils sont compatibles avec le réseau Wi-Fi du SAGEM FAST 2444. Vérifiez également que le filtrage par adresse MAC n'est pas activé dans les paramètres du routeur.

Comment mettre à jour le firmware du SAGEM FAST 2444 ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Connectez-vous à l'interface de gestion du routeur, allez dans 'Administration' puis 'Mise à jour du firmware' et suivez les instructions.

Que faire si le signal Wi-Fi est faible ?

Essayez de repositionner le routeur dans un endroit central de votre maison. Évitez les obstacles comme les murs épais et les appareils électroniques. Si le problème persiste, envisagez d'utiliser un répéteur Wi-Fi.

Comment vérifier l'état de la connexion Internet ?

Connectez-vous à l'interface de gestion du routeur et allez dans la section 'Statistiques' ou 'État' pour voir l'état de la connexion Internet et d'autres informations pertinentes.

Le SAGEM FAST 2444 surchauffe-t-il ?

Assurez-vous que le routeur est placé dans un endroit bien ventilé. Si l'appareil surchauffe régulièrement, éteignez-le et laissez-le refroidir. Si le problème persiste, envisagez de contacter le service client.

Comment configurer un réseau invité sur le SAGEM FAST 2444 ?

Connectez-vous à l'interface de gestion, allez dans la section 'Wi-Fi' et recherchez l'option 'Réseau invité'. Activez-le et configurez le nom et le mot de passe pour le réseau invité.

MODE D'EMPLOI FAST 2444 SAGEM

Guide d'Installation Rapide

SAGEM

Sommaire

Présentation 1

Pack 2

Raccordements 3

Installation à partir du CD-ROM 4

Installation Wi-Fi 5

Installation supplémentaire 9

Dépannage 10

État des voyants de face avant 10

Supervision du routeur 11

Outils «Diagnostics» 12

Consignes de sécurité 14

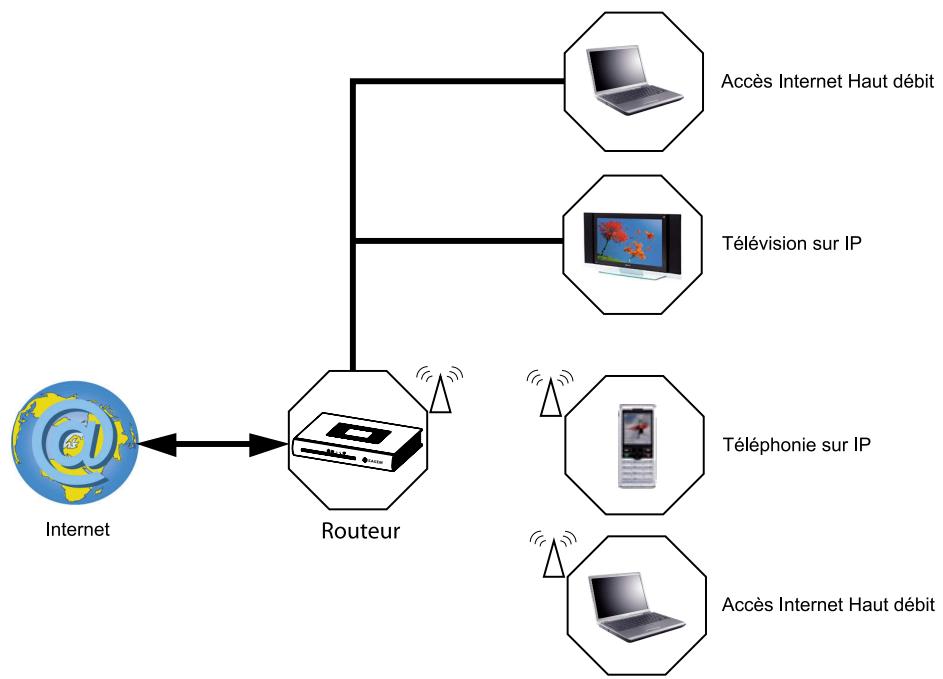

Sagem Communication vous remercie d'avoir choisi le routeur SAGEM F@stTM 2404/2444. Nous espérons qu'il vous apporte entière satisfaction.

Les produits SAGEM F@stTM 2404 et SAGEM F@stTM 2444 ajustent respectivement la fonction ADSL sur POTS (UIT G.992.1/3/5 - Annexe A) et sur ISDN (UIT G.992.1/3/5 - Annexe B).

Les équipements SAGEM F@st™ 2404 et SAGEM F@st™ 2444 comportent quatre interfaces Ethernet (ETH1 à ETH4).

En outre, il vous donnera accès à tous les services proposés par votre Fournisseur d'Accès à Internet (FAI) comme le montre le schéma ci-après.

Convention des symboles utilisés dans ce guide

Vous met en garde contre une action ou une omission grave.

Vous donne une information importante que vous devez prendre en compte.

Composition du PACK

Avant de procéder à l'installation, veuillez vérifier que le pack contient les éléments suivants :

Bloc adaptateur secteur

Cordon de ligne ADSL utilisé pour connecter votre routeur au réseau téléphonique

Cordon Ethernet utilise pour connecter tout routeur au port Ethernet de son ordinateur

Filtre/Splitter utilisé pour connecter un téléphone et votre routeur au réseau téléphonique

Routeur SAGEM F@stTM 2404/2444

Clé Wi-Fi USB 802.11g

Microfiltre utilisé pour connecter un autre téléphone au réseau téléphonique

CD-ROM

Guide d'Installation Rapide

Cordon USB utilisé pour connecter tout Wi-Fi à un port USB de cet ordinateur

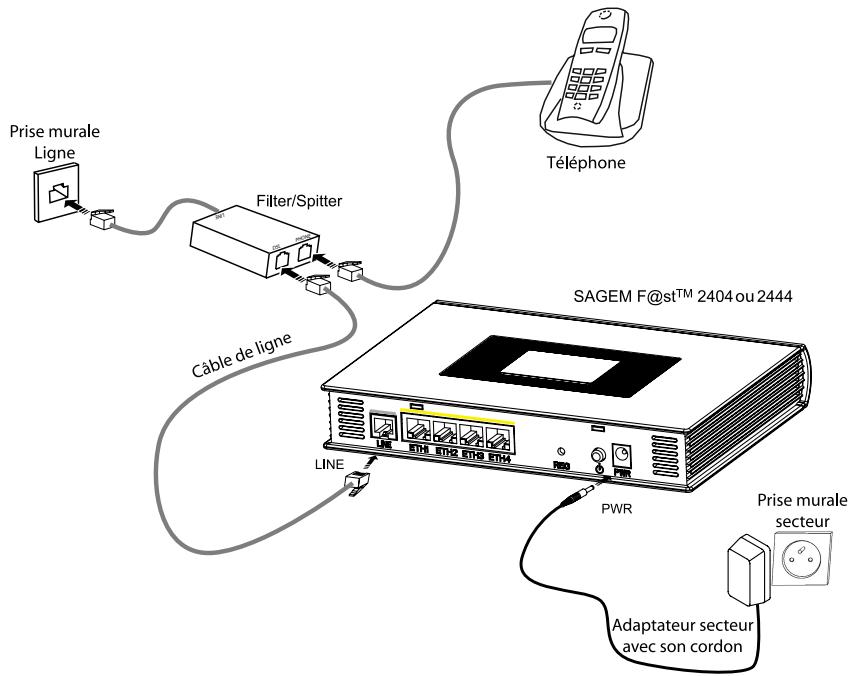

Raccordement de votre routeur

Veuillez ne pas connecter le modem/routeur à votre ordinateur avant le commencement de l'installation à partir du CD-ROM.

Effectuez le raccordement conformément au dessin ci-après.

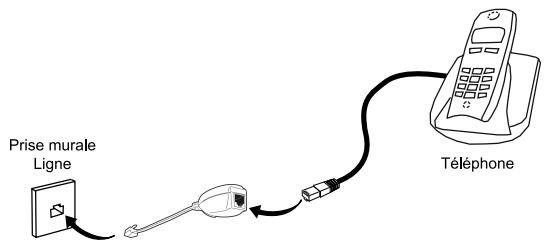

Raccordement de téléphones supplémentaires

Effectuez le raccordement conformément au dessin ci-contre.

Raccordements

Installation à PARTIR du cd-rom

Veuillez ne pas connecter le routeur à votre ordinateur avant le commencement de l'installation à partir du CD-ROM.

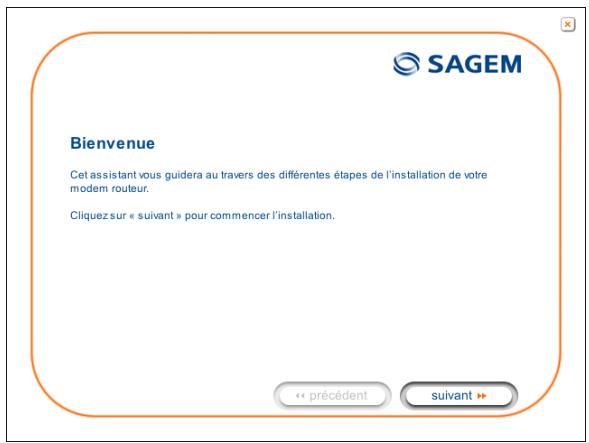

Insérez le CD-ROM dans le lecteur approprié, l'écran ci-dessus apparaît. - Cliquez sur Suivant pour afficher un écran dérivant les précautions à prendre lors de l'installation.

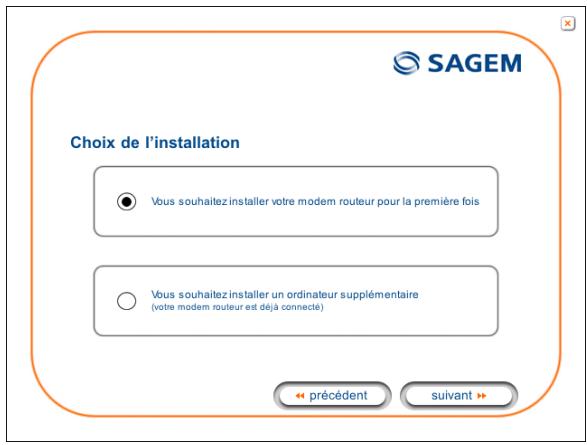

• cliquez sur Suivant ; un écran permettant de choisir le type d'installation (première installation ou installation d'un ordinateur supplémentaire) apparait.

Pour une première installation, nous vous conseillons de cocher «Vous souhaitez installer votre modem routeur pour la première fois» puis de cliquer sur Suivant pour poursuivre l'installation.

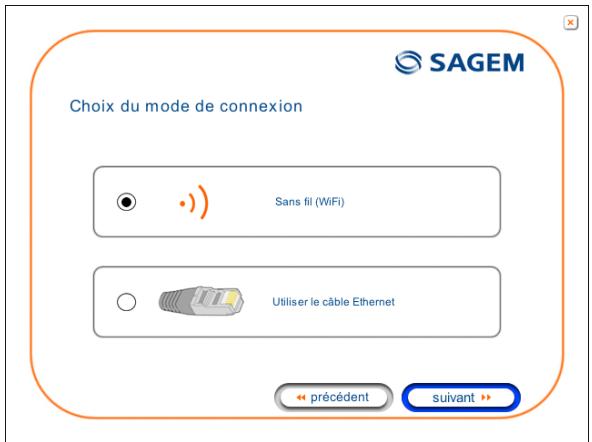

Après avoir cliqué sur Suivant, l'écran ci-contre apparait.

Cet écran permet de choisir à quelle interface (Wi-Fi ou Ethernet) vous désirez connecter votre routeur à votre ordinateur.

L'installation de votre routeur par les différentes interfaces est détaillée ci-après dans l'ordre affiché sur l'écran précédent (choix du mode de connexion).

Installation par l'interface wi-fi

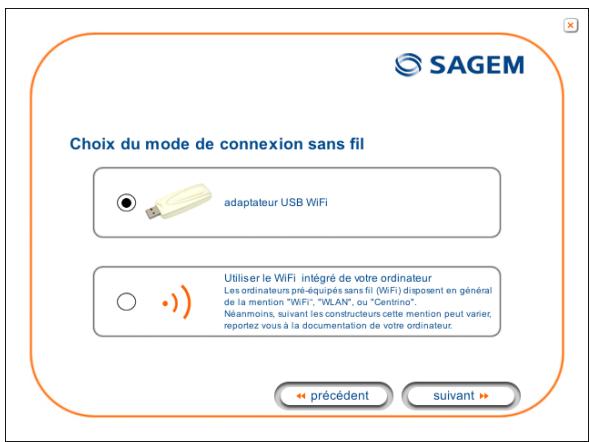

Veuillez sélectionner l'interface sans fil (Wi-Fi), l'écran ci-contre apparait.

Cet écran permet de choisir le mode de connexion sans fil (Wi-Fi). Deux modes de connexion vous sont proposés :

• soit en installant sur votre ordinateur un adaptateur (ou clé) USB Wi-Fi,
• soit en utilisant l'interface Wi-Fi intégrée de votre ordinateur.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

Adaptateur USB wi-fi

Vous avez sélectionné «adaptateur USB Wi-Fi», cliquez sur Suivant.

Suivez les instructions qui vous sont fournies par les écrans de l'installation en effectuant les opérations de branchement de l'adaptateur USB Wi-Fi sur votre ordinateur puis paramétrez l'interface Wi-Fi.

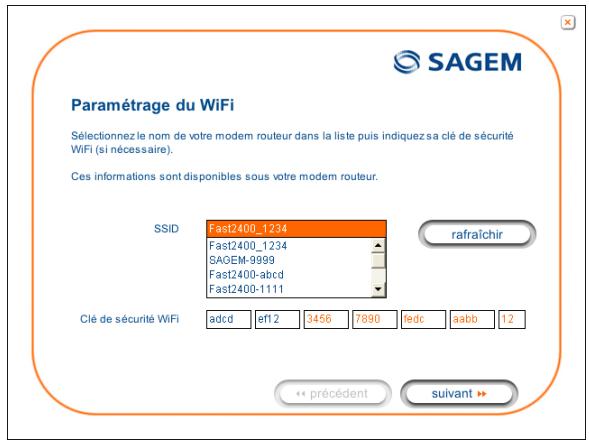

Les paramètres Wi-Fi à saisir sont les suivants :

• SSID,
• Clé WEP de sécurité (26 caractères alphanumériques).

Ces informations «Wi-Fi» sont marquées sur votre routeur.

Après avoir renseigné les paramètres Wi-Fi, cliquez sur Suivant.

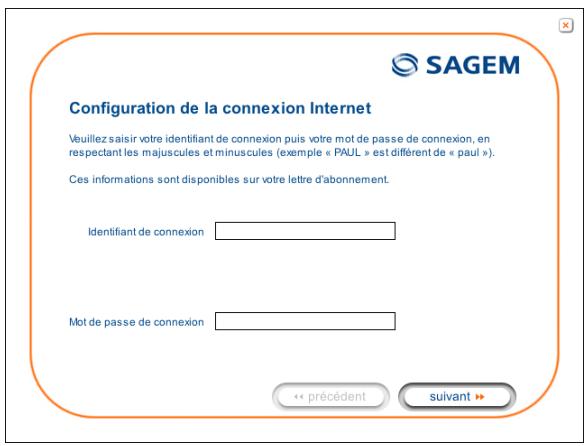

Un écran de configuration de connexion Internet apparait. Vous devez saisir leur identifiant de connexion puis leur mot de passe de connexion.

Ces informations vous sont fournies par votre Fournisseur d'Accès à Internet (FAI).

Après avoir renseigné les paramètres de configuration, une fenêtre listant les différentes étapes de l'installation apparait. Lorsque toutes ces étapes sont terminées, une fenêtre de fin d'installation apparait attesting que votre routeur est correctement installé.

Vous pouvez maintenant profiter de votre accès Internet.

Interface wi-fi intégrée de votre ordinateur

Avant de poursuivre l'installation de votre routeur, vous devez préalablement configurer le gestionnaire sans fil de leur ordinateur.

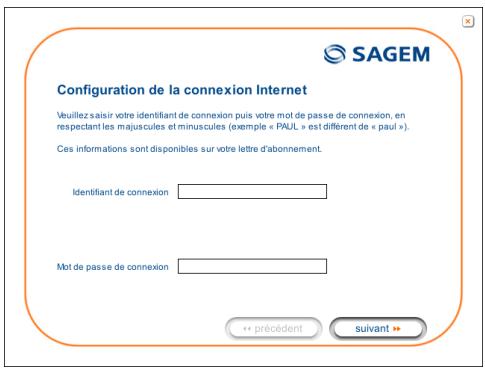

Après avoir configuré le gestionnaire sans fil de votre ordinateur, un écran de configuration de connexion Internet apparait. Vous devez saisir leur identifiant de connexion puis leur mot de passe de connexion.

Ces informations vous sont fournies par votre Fournisseur d'Accès à Internet (FAI).

Après avoir renseigné les paramètres de configuration, une fenêtre listant les différentes étapes de l'installation apparaît. Lorsque toutes ces étapes sont terminées, une fenêtre de fin d'installation apparaît attestant que votre modem/routeur est correctement installé.

Vous pouvez maintenant profiter de votre accès Internet.

Installation sur le port ethernet

Veuillez sélectionner «Utiliser le câble Ethernet», cliquez sur Suivant.

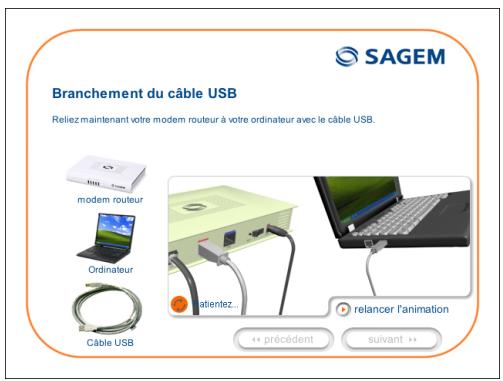

Suivez les instructions qui vous sont fournies par les scans de l’installation en effectuant les opérations de branchement de l'alimentation, de mise sous tension, de branchement de la ligne ADSL puis raccordez votre ordinateur à un des quatre ports Ethernet (ETH1, ETH2, ETH3 ou ETH4) du routeur au moyen du câble Ethernet.

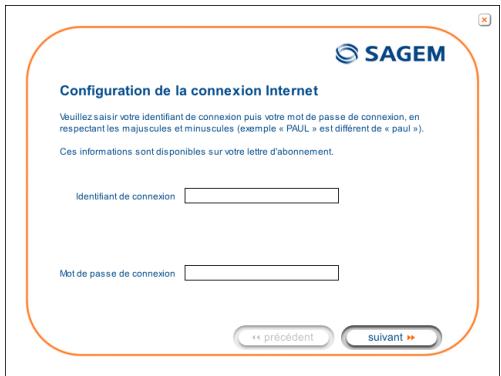

Après avoir effectué ces branchements, un écran de configuration de connexion Internet apparait. Vous devez saisir votre identifiant de connexion puis votre mot de passe de connexion.

Ces informations vous sont fournies par votre Fournisseur d'Accès à Internet.

Après avoir renseigné les paramètres de configuration, une fenêtre listant les différentes étapes de l'installation apparaît. Lorsque toutes ces étapes sont terminées, une fenêtre de fin d'installation apparaît attestant que votre routeur est correctement installé.

Vous pouvez maintenant profiter de votre accès Internet.

Installation d'un ordinateur supplémentaire

Votre routeur est déjà connecté.

• insérez le CD-ROM dans le lecteur approprié. Poursuivez l'installation jusqu'à la fenêtre du choix de l'installation et sélectionnez «Vous souhaitez installer un ordinateur supplémentaire», cliquez sur Suivant pour poursuivre l'installation. La fenêtre du choix de l'interface apparait.
• choisissez l'interface par laquelle vous désirez installer un ordinateur supplémentaire dans le réseau local (LAN) puis cliquez sur Suivant pour poursuivre l'installation. Une fenêtre du besoin de l'interface identique aux installations précédentes apparait.
• Sélectionnez l'interface de votre choix puis poursuivez l'installation comme décrit précédemment.

Etant donné que le routeur a été installé une première fois, aucun branchement de l'alimentation ni de la ligne ADSL n'est à effectuer.

Dépannage

Afin de faciliter la localisation du dernier, l'utilisateur dispose des sources suivantes :

État des voyants de face avant, - Informations accessibles par le configurateur HTTP embarqué «DSL Router» de votre routeur,

• Supervision du routeur,
• Outils «Diagnostics».

Etat des voyants de face avant

Etat	Couleur			@	(9)	□□□
Allumé fixe	Verte	Présence Alimentation	Ligne ADSL synchronisée	Adresse publique disponible	Wi-Fi activé	Au moins un lien Ethernet actif (ETH1, ETH2, ETH3 ou ETH4)
	Rouge	Défaut détecté lors du démarriage	X	Adresse publique non disponible ou Ligne ADSL non connectée	X	X
Clignotant	Vert	X	X	Au rythme du traffic	Au rythme du traffic	Au rythme du traffic
Clignotant rapidement	Vert	X	Synchronisation ADSL en cours	X	X	X
Clignotant lentement	Vert	X	Ligne non connectée
Eteint	-	Absence Alimentation	ADSL non détecté	Absence Alimentation ou Mode «Pont»	Wi-Fi non activé	Aucun lien Ethernet actif (ETH1, ETH2, ETH3 ou ETH4)

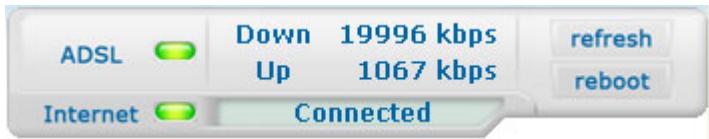

Supervision du routeur

Elle s'affiche en permanence dans un cadre situé en haut et à droite de chaque fenêtre du configurateur HTTP.

Pour accéder au configurateur :

ouvrez votre navigateur puis dans la barre d'adresses, saisissez :

• L'URL suivante : http://myrouter, ou l'adresse suivante : http://192.168.1.1 (voir nota).

Une fenêtre de «Login» apparait.

• saisissez admin dans le champ «Nom d'utilisateur» (voir nota),
• saisissez admin dans le champ «Mot de passe» (voir nota).

Nota : Cette valeur est spécifique à l'opérateur.

Vous avez maintenant accès au configurateur HTTP de votre routeur.

LEDs

ADSL	Verte	Ligne ADSL synchronisée
	Jaune	Ligne ADSL en cours de synchronisation
	Rouge	Ligne ADSL non connectée
Internet	Verte	Connected	Adresse publique (WAN) distribuée au routeur
	Jaune	Waiting for ISP	Ligne ADSL en cours de synchronisation
	Eteinte	Adsl Down	Adresse publique (WAN) non distribuée au routeur ou ligne ADSL non connectée
		Not configured	Absence de VC (Virtual Channel)
		Router Rebooting	Routeur redémarre
	Rouge	Access denied	Login et/ou Mot de passer erreions

Débits

Down	Affiche le débit nominal de ligne descendant
Up	Affiche le débit nominal de ligne montant

Boutons

refresh	Permet de rafraîchir les données affichées à l'écran
reboot	Permet de réinitialiser votre réseau

Outil «diagnostics

Pour accéder à cet outil :

Ouvre le configurateur (voir Supervision du routeur). ■ Sélectionnez la rubrique «Status» puis le menu «Diagnostics» dans la liste idoine localisée à gauche de chaque fenêtre; l'écran suivant apparaît :

PPPoE_0_35_1 Diagnostics

Le résultat des tests effectués par le configurateur «DSL router» sur votre modem/router s'affiche dans la fenêtre «Diagnostics». Ces tests concernent les connexions au LAN, à votre DSL Service Provider et à votre Internet Service Provider (ISP).

Un lien hypertexte (help) vous permet d'accéder à une aide contextuelle. Cette aide donne une explication sur l'état de la connexion (PASS en vert, DOWN en orange et FAIL en rouge) et fournit les procédures de dépannage appropriées.

État des connexions

Etat	Couleur	Signification
PASS	Verte	Indique que le test s'est bien dérouné
DOWN	Orange	Indique qu'une interface (ETH, USB ou Wi-Fi) n'a pas détectée.
FAIL	Rouge	Indique qu'un test a échoué ou que le lancement d'une commande est impossible.

Si un test affiche un état «FAIL», cliquez sur «Help» puis sur le bouton «Rerun Diagnostic Tests» en bas de la page «Help» afin de vous assurer que le test a été probant. Si le test affiche toujours «FAIL», vous devez suivre la procédure de dépannage affichée sur cette page.

Important

Si vous éprouvez des difficultés à vous connecter à Internet, nous vous conseillons de redémarrer votre routeur ou éventuellement de rétablir la configuration usine selon les procédures décrites ci-après.

Redémarrer votre routeur

Pour redémarrer votre routeur, cliquez sur le bouton «Reboot» situé en haut et à droite de la page d'accueil de votre configurateur HTTP.

Rétablir la configuration usine

Pour rétablier la configuration usine :

• Sélectionnez en haut et à gauche de l'écran d'accueil de votre configurateur HTTP, la rubrique Management puis le sous-menu Restore default du menu Settings. ou appuyez pendant environ 10 secondes sur le bouton marqué «REG» en face arrêté de votre routeur.

Environnement

• Le routeur doit être installé et utilisé à l'intérieur d'un BATIMENT.
• La température ambiante ne doit pas dépasser 45°C.
• Le routeur peut être posé sur une table ou fixé verticalement en montage mural.
• Le routeur ne doit pas être exposé à un fort ensoleillement ni à une importante source de chaleur.
• Le routeur ne doit pas être placé dans un environnement sujet à une condensation de vapeur importante.
• Le routeur ne doit pas être exposé à des projections d'eau.
• Le boîtier du routeur ne doit pas être couvert.
• Le routeur et ses périphériques ne doivent pas être utilisés pour faire des transmissions en extérieur (Outdoor).

Source d'alimentation

• L'adaptateur d'alimentation du routeur ne doit pas être couvert.
• Le routeur est livré avec son propre adaptateur d'alimentation. Il ne doit pas être utilisé avec un autre adaptateur.
• Cet adaptateur de Classe II ne nécessite pas de prise de terre. Le raccordement au réseau électrique doit être conforme aux indications portées sur son étiquette.
• Utilisez une prise réseau facile d'accès, à proximité du routeur. Le cordon d'alimentation a une longueur de 2 m.
• Disposez le cordon d'alimentation de façon à éviter toute coupure d'alimentation accidentelle du routeur.
• Le routeur est prévu pour être raccordé à un réseau d'alimentation de type TT (masses reliées à la terre) ou TN (masses reliées au neutre).
• Le routeur n'est pas prévu pour être raccordé sur une installation électrique à schéma de type IT (neutre relié à la terre à travers une impédance).
• La protection contre les court-circuits et les fuites entre phase, neutre et la terre doit être assurée par l'installation électrique du bâtiment. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi que d'une protection différentielle.
• Le raccordement secteur doit se faire sur une prise murale assurant le sectionnement qui doit être aisément accessible.

Entretien

• L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié et agréé par votre fournisseur.
• N'utilisez pas d'agents nettoyants liquides ou en aérosol.

Niveau de sécurité

Accès alimentation primaire Prise AC secteur bipolaire

Accès alimentation continue Embase miniature (Power)

Accès Ethernet RJ45 (ETHERNET)

Accès ligne RJ11 (ADSL)

TPD (Circuit à Tension Primaire Dangereuse)

TBTS (Circuit à Très Basse Tension de Sécurité)

TBTS

TRT3 (Circuit à Tension de Réseau de Télécommunications de niveau 3)

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE)

Déclaration CE

Déclaration CE de conformité

Sagem Communication déclare que le produit SAGEM F@st™ 2404/2444 est conforme aux exigences des directives européennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973.

La déclaration CE de conformité du SAGEM F@st™ 2404/2444 est réalisée dans le cadre de la directive R&TTE.

SAGEM F@st™ 2404/2444

NOTES:

Marques déposées

SAGEM F@st™ est une marque déposée de Sagem Communication.

Mac OS® est une marque déposée d'Apple Computer, Inc.

Windows® est une marque déposée de Microsoft Corporation.

Copyright

Reproduction et communication interdites sans autorisation écrite de Sagem Communication.

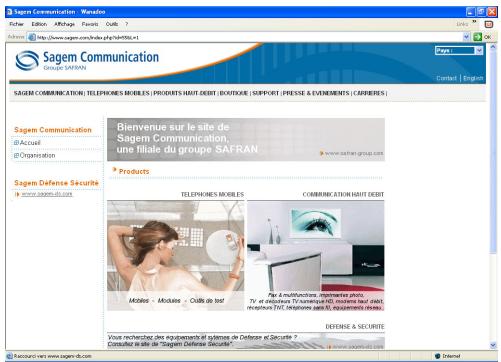

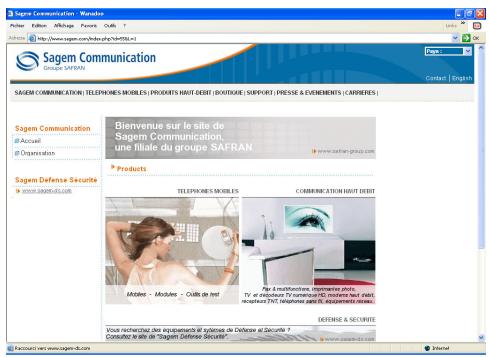

Pour plus d'informations sur nos produits, veuillez consulter le site : www.sagem.com

www.sagem.com

252 897 284 ed. 1

Sagem communication

Groupe SAFRAN

Siège social : 27, rue Leblanc - 75512 PARIS CEDEX 15 - FRANCE

Tel. : [phone] - Fax : [phone]

Société Anonyme au capital de 300 272 000 euros - 480 108 158 RCS Paris
