FAST 2440 - Modem/Routeur SAGEM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Modem ADSL
Caractéristiques techniques principales	Norme ADSL2+, débit jusqu'à 24 Mbps, ports Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	200 x 140 x 30 mm
Poids	500 g
Compatibilités	Compatible avec la plupart des fournisseurs d'accès ADSL
Type de batterie	Non applicable (fonctionne uniquement sur secteur)
Tension	12V DC
Puissance	Consommation maximale de 10W
Fonctions principales	Partage de connexion Internet, support de plusieurs utilisateurs via Ethernet
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, réparation recommandée par un professionnel

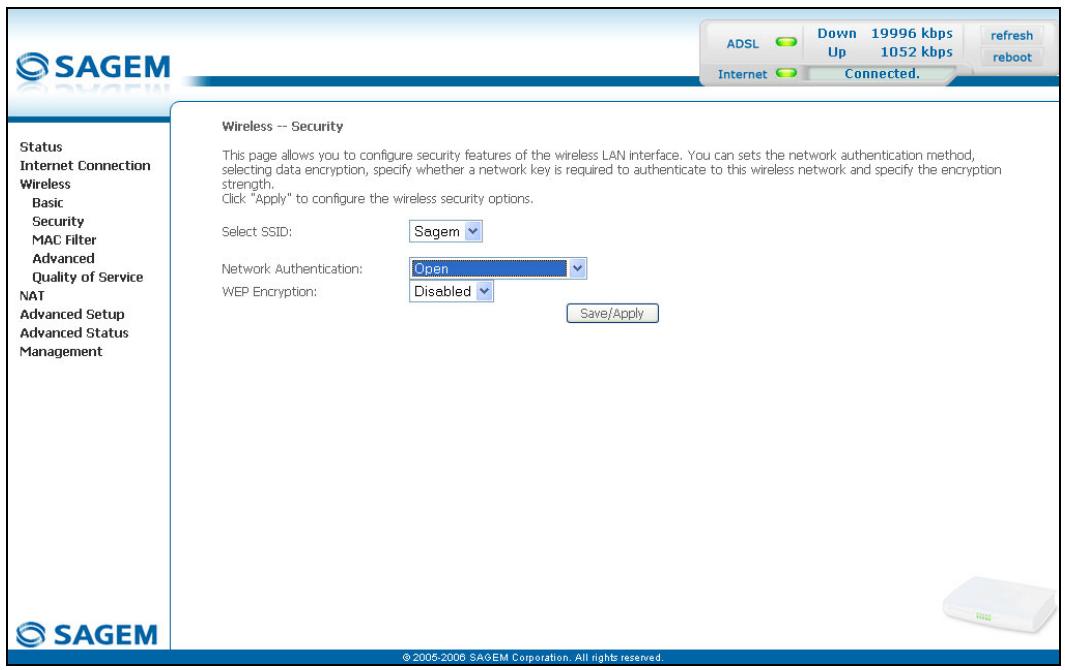

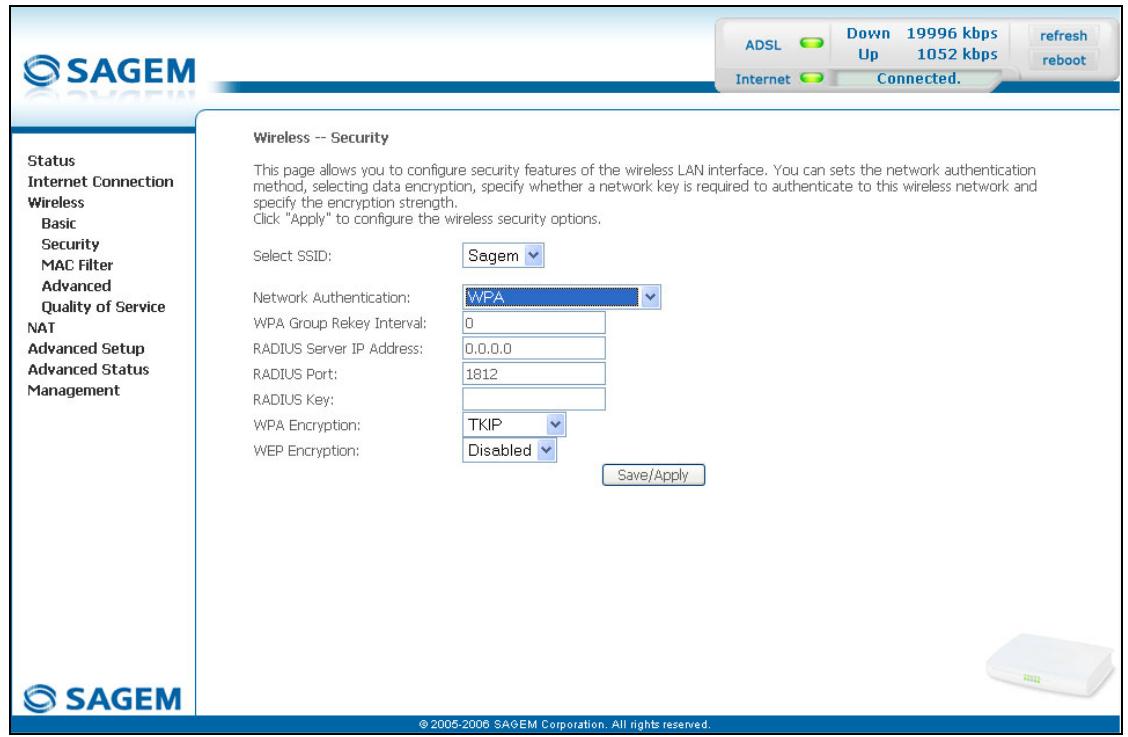

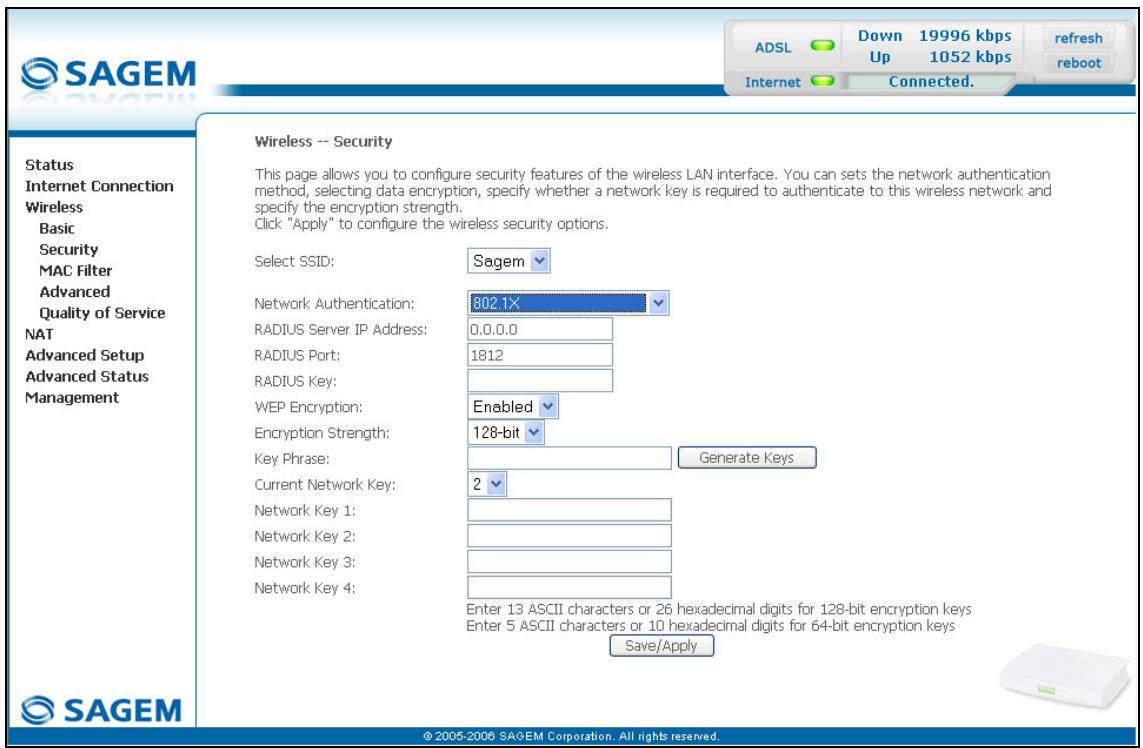

Sécurité	Support de WPA/WPA2 pour la sécurité sans fil, mise à jour du firmware recommandée
Informations générales	Vérifier la compatibilité avec votre fournisseur d'accès avant l'achat

FOIRE AUX QUESTIONS - FAST 2440 SAGEM

Comment réinitialiser le SAGEM FAST 2440 ?

Pour réinitialiser le SAGEM FAST 2440, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si je ne parviens pas à me connecter à Internet ?

Vérifiez d'abord que tous les câbles sont correctement branchés. Ensuite, redémarrez le modem et vérifiez si les voyants d'état sont allumés. Si le problème persiste, essayez de réinitialiser le modem.

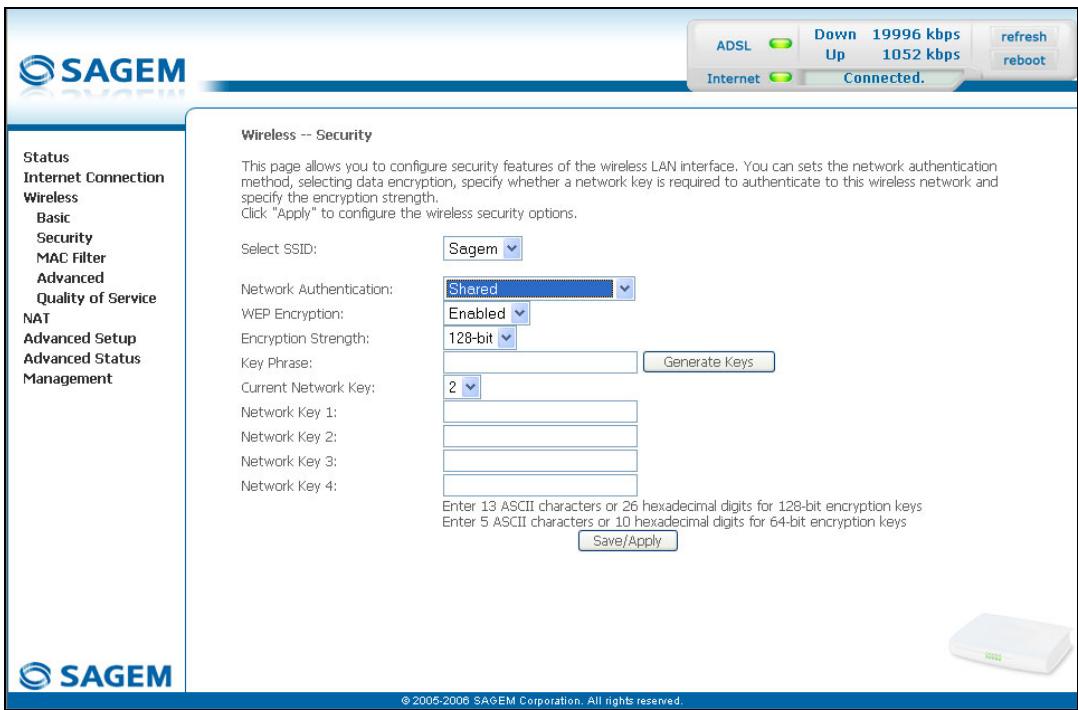

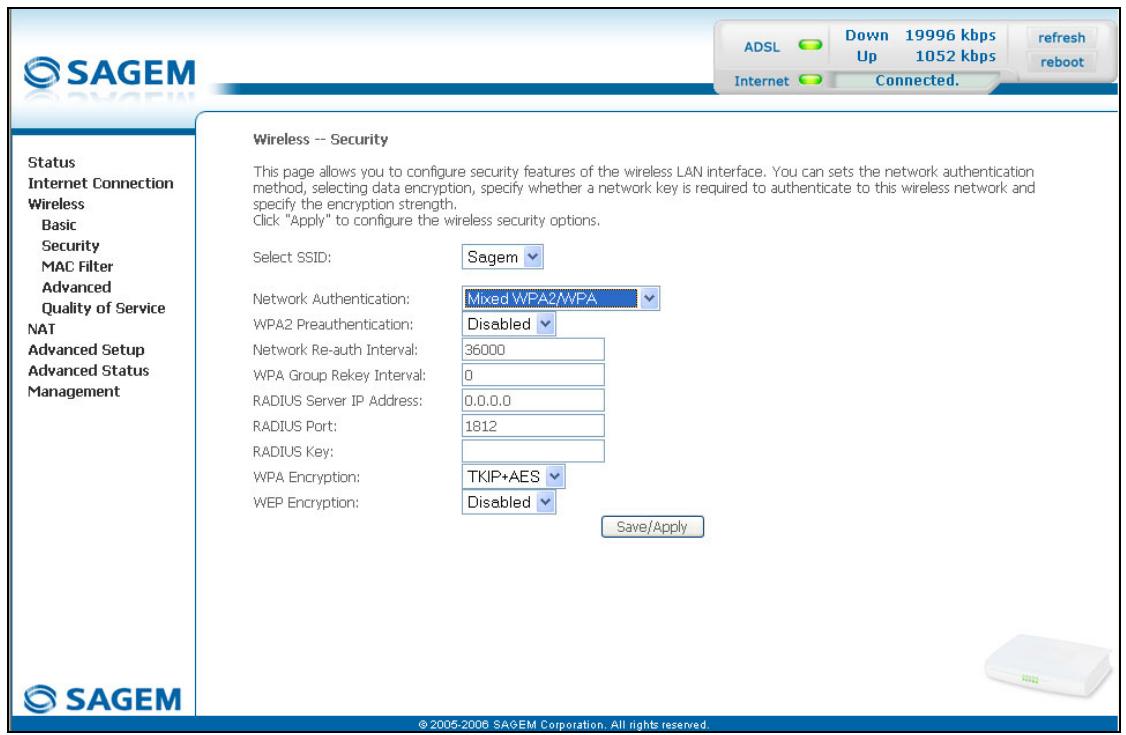

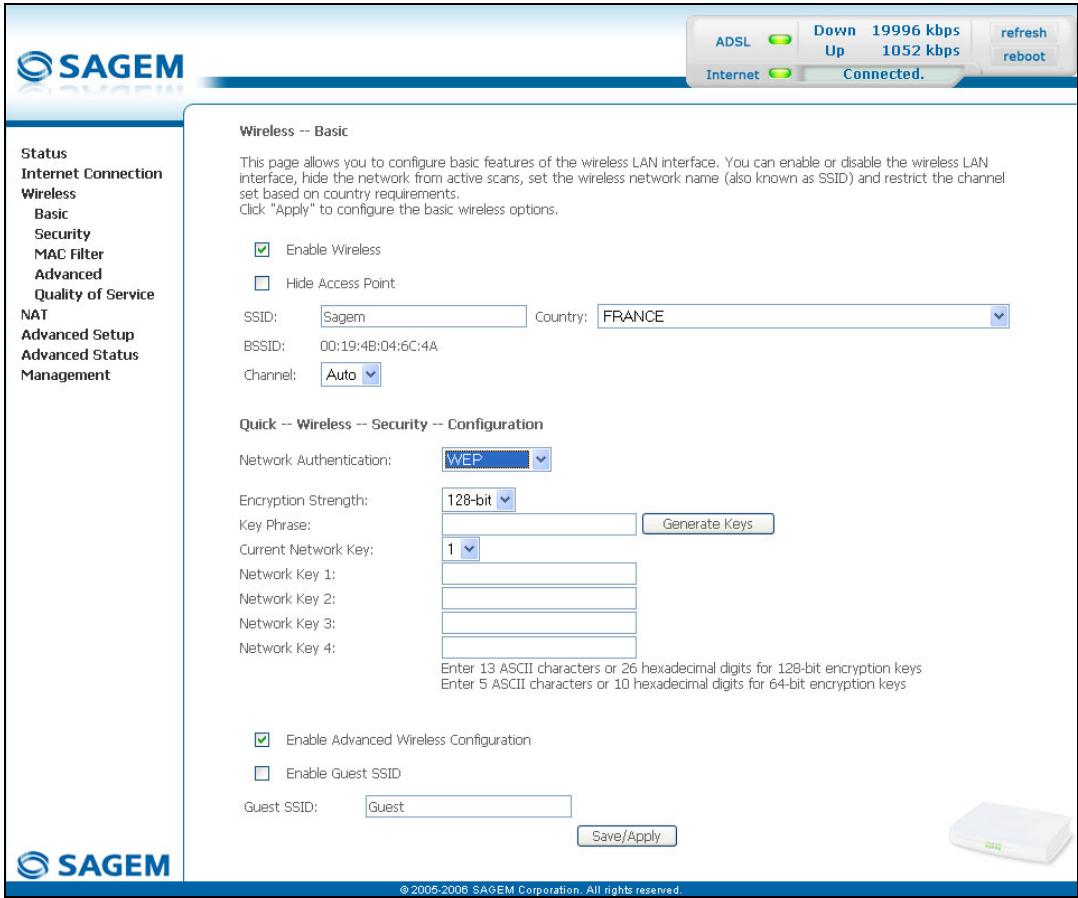

Comment changer le mot de passe Wi-Fi ?

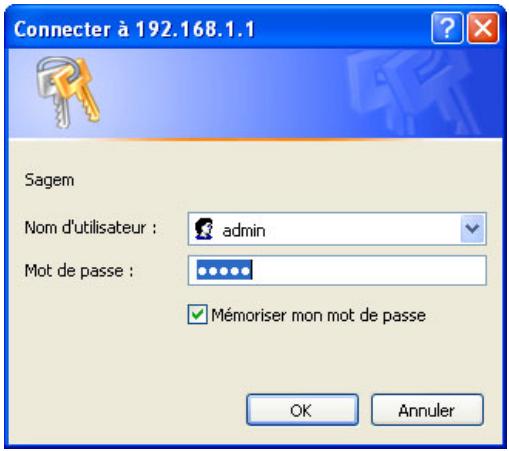

Accédez à l'interface de configuration du modem en entrant l'adresse IP du modem dans un navigateur. Connectez-vous avec vos identifiants, puis naviguez vers les paramètres Wi-Fi pour modifier le mot de passe.

Pourquoi le signal Wi-Fi est-il faible ?

Un signal Wi-Fi faible peut être causé par des interférences d'autres appareils, une distance excessive entre le modem et l'appareil, ou des obstacles physiques. Essayez de rapprocher l'appareil du modem ou de changer le canal Wi-Fi.

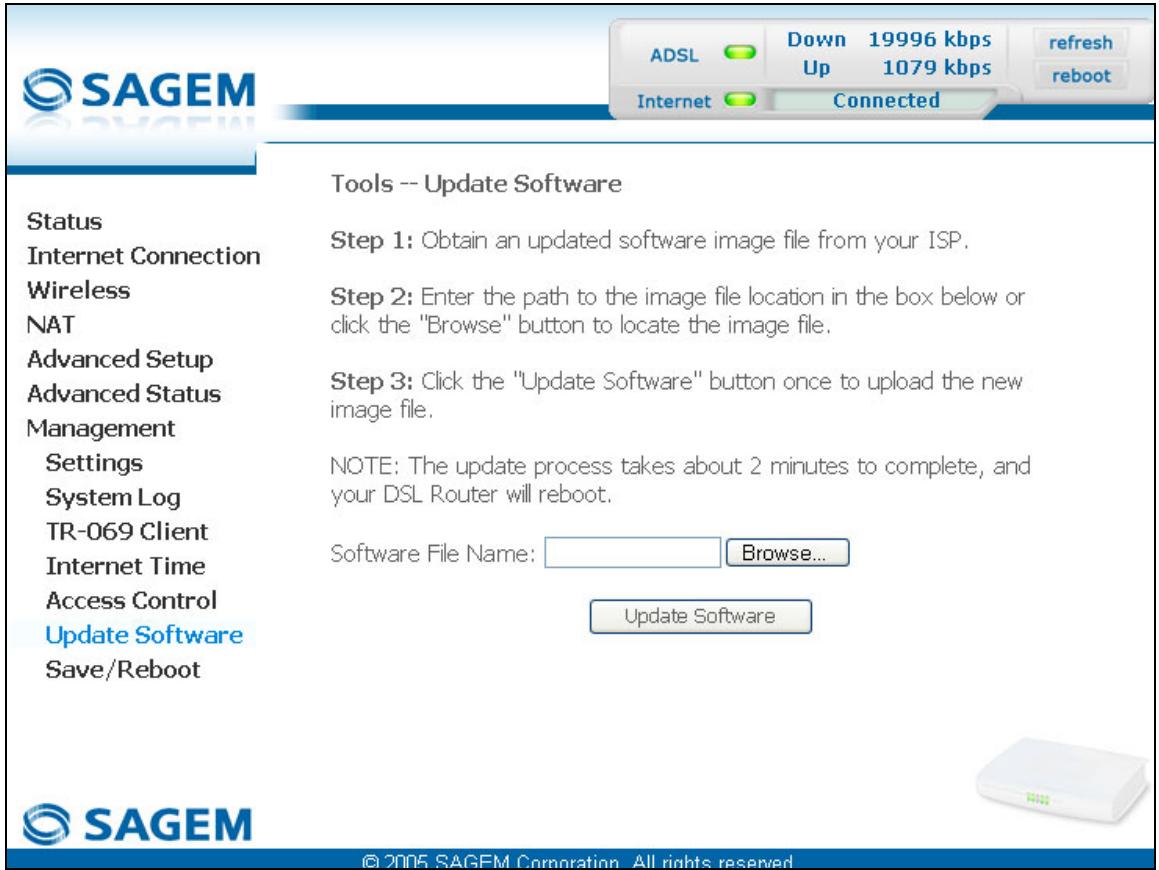

Comment mettre à jour le firmware du SAGEM FAST 2440 ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Ensuite, accédez à l'interface de configuration du modem, recherchez l'option de mise à jour du firmware et suivez les instructions.

Que faire si les voyants du modem clignotent en rouge ?

Des voyants rouges indiquent généralement un problème de connexion. Vérifiez votre connexion Internet et redémarrez le modem. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment configurer le contrôle parental sur le SAGEM FAST 2440 ?

Connectez-vous à l'interface de configuration du modem, recherchez la section 'Contrôle parental' et suivez les instructions pour définir les restrictions d'accès selon vos besoins.

Comment résoudre les problèmes de déconnexion fréquente ?

Vérifiez les câbles et les connexions. Redémarrez le modem et vérifiez si le firmware est à jour. Si le problème persiste, essayez de changer le canal Wi-Fi pour éviter les interférences.

MODE D'EMPLOI FAST 2440 SAGEM

Édition Janvier 2007

Sagem Communication suit assidûment toutes les évolutions techniques et recherche continuellement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évoluer sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriétaire respectif :

• SAGEM Fast™ est une marque déposée de Sagem Communication.
• SAGEM est une marque déposée de SAFRAN.
• Windows™ et Internet Explorer™ sont des marques déposées de Microsoft Corporation.
• Apple® et Mac® OS sont des marques déposées d'Apple Computer Incorporation.

Le présent manuel de référence a pour vocation d'offrir aux utilisateurs les fonctions d'exploitation et de gestion de l'équipement. Le seul niveau d'accès requis (Administrator) est protégé par un mot de passe et permet d'accéder à ces fonctions en lecture et écriture de l'ensemble des paramètres utilisateurs et réseaux (Login : admin; password : admin).

La configuration du routeur par HTTP est détaillée (cf. chapitre 5).

Pour une meilleure lisibilité du manuel de référence, la dénomination "routeur" sera utilisée dans tout le document pour désigner les équipements SAGEM F@stTM 2400, SAGEM F@stTM 2404, SAGEM F@stTM 2440 et SAGEM F@stTM 2444. Lorsque la description s'adressera à un type d'équipement bien précis, le nom de cet équipement sera mentionné.

Convention des symboles utilisés dans ce manuel

Vous met en garde contre une action ou une omission grave.

Vous donnez une information importante que vous devez prendre en compte

Comment utiliser le document ?

Le présent manuel de référence est organisé en chapitres et annexes. Ces chapitres et annexes traitent des sujets suivants.

Chapitre 1 Présentation des équipements SAGEM F@stTM 240x et 244x

Chapitre 2 Description des équipements SAGEM F@stTM 240x et 244x

Chapitre 3 Installation logicielle des équipements SAGEM F@stTM 2400/2440

Chapitre 4 Installation logicielle des équipements SAGEM F@stTM 2404/2444

Chapitre 5 Configuration des paramètres réseaux

Chapitre 6 Configuration de la passerelle résidentielle par HTTP

Chapitre 7 Description du service d'accès à Internet

Chapitre 8 Description du service TV par ADSL

Chapitre 9 Mise à jour du logiciel

Annexe A Dépannage

Annexe B Déclaration CE de conformité

Annexe C Environnement

Annexe D Caractéristiques Techniques

Annexe E Configuration par défaut

Annexe F Glossaire

Annexe G Connectique

Sommaire

Pages Sommaire 0-3 à 0-6

2.1 Description 2-2

2.1.1 Connecteurs 2-3 2.1.2 Voyants 2-5

2.2 Raccordement des accès de votre routeur 2-7

2.2.1 Raccordement sur une prise de courant 2-8 2.2.2 Branchement du câble ADSL au routeur 2-9 2.2.3 Raccordement à votre ordinateur 2-10

2.2.3.1 Raccordement de l'interface USB de votre routeur à votre ordinateur 2-10 2.2.3.2 Raccordement de l'interface Ethernet de votre routeur à votre ordinateur 2-11 2.2.3.3 Raccordement de l'interface Wi-Fi de votre routeur à votre ordinateur 2-12

2.2.4 Raccordement de l'interface Ethernet de votre routeur à votre décodeur TV 2-13

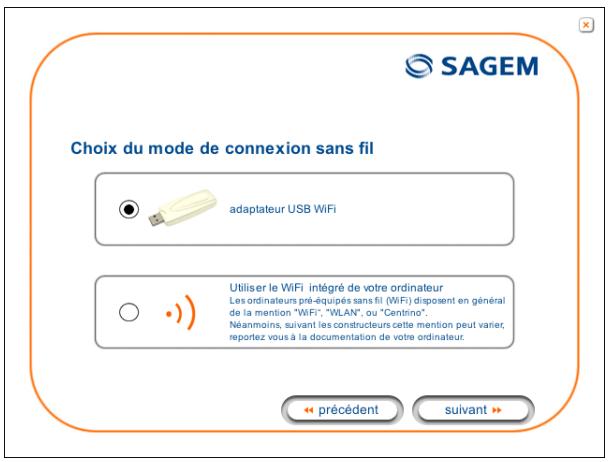

3.1 Installation par l'interface wi-fi 3-4

3.1.1 Adaptateur USB Wi-Fi 3-4 3.1.2 Interface Wi-Fi intégrée de votre ordinateur 3-8

4.1 Installation par l'interface wi-fi 4-4

4.1.1 Adaptateur USB Wi-Fi 4-4 4.1.2 Interface Wi-Fi intégrée de votre ordinateur 4-8

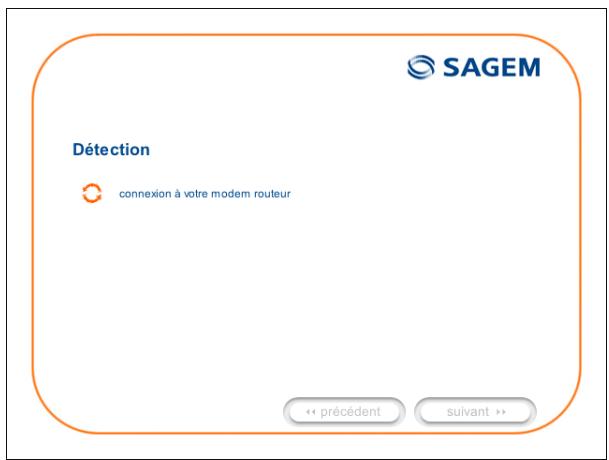

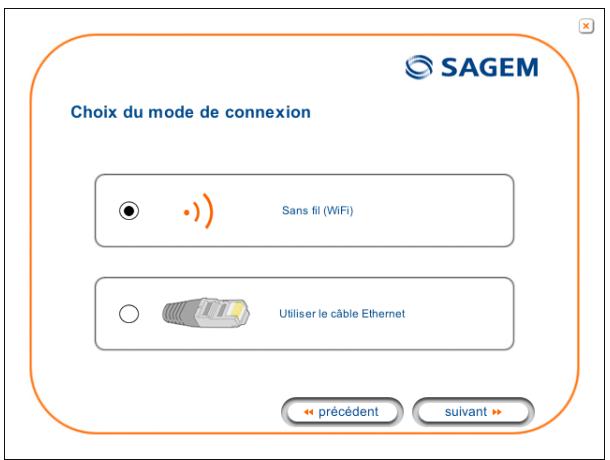

4.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet) 4-12 4.3 Installation et configuration d'un ordinateur supplémentaire 4-16 5. Configuration des paramètres réseaux 5-1 6. Informations / Configuration 6-1 6.1 Accès à l'écran de bienvenue 6-2 6.2 Recommandations 6-4 6.3 État de la connexion ADSL 6-5 6.4 Cadre de visualisation 6-5 6.5 Statut 6-6

6.5.1 Résumé 6-6 6.5.2 Diagnostics 6-7

7. Service d'accès à internet 7-1

7.1 Introduction 7-2 7.2 Connexion à l'accès à Internet 7-3

8. Service TV par ADSL 8-1

8.1 Introduction 8-2 8.2 Accès au service optionnel TV par ADSL 8-2

A. annexe a - dépannage a-1

A.1.1 Sous Windows A-2 A.1.2 Sous Mac (par exemple MacOS X) A-2

A.3 supervision de votre routeur a-5

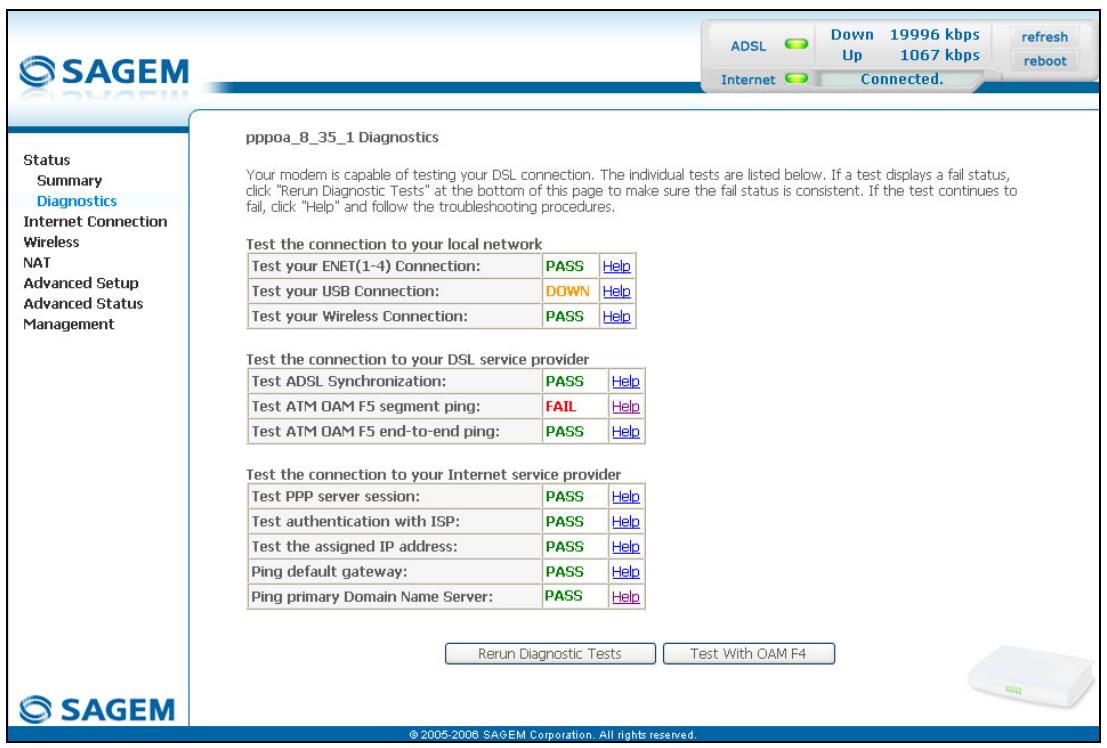

A.4 Outil "Diagnostics" A-6 A.5 Interprétation des voyants A-8

A.5.1 Voyant "ADSL" clignote lentement A-8 A.5.2 Voyant "WiFi" éteint A-8 A.5.3 Tous les voyants sont éteints A-8

A.6 Réinitialiser votre routeur A-9

A.7 Rétablit la configuration usine A-9 A.8 Mode Hors connexion A-10

B. Annexe B - Avertissements pour la sécurité B-1

B.1 Avertissements pour la sécurité B-2 B.1.1 Niveau de sécurité sur le coffret B-2 B.2 Déclaration CE de conformité B-3 C. Annexe C - Environnement C-1

C.1 Directive E 2002/96/CE C-2 D. Annexe D - Caractéristiques Techniques D-1

D.1 Mécanique - Visualisation D-2 D.2 Caractéristiques des différentes interfaces D-3 D.3 Caractéristiques d'environnement D-5 D.4 Logiciel et protocoles D-6

E. Annexe E - Configuration par défaut E-1

E.1 Nom d'utilisateur et Mot de passe par défaut E-2 E.2 Configuration par défaut côté réseau local (LAN) E-2 E.3 Configuration par défaut côté réseau local sans-fil (WLAN) E-3 E.4 Configuration par défaut côté réseau distant (WAN) E-3

Annexe F - Glossaire F-1 Annexe G - Connectique G-1 G.1 Brochage du connecteur "LINE" G-2 G.2 Brochage du connecteur "PWR" G-2 G.3 Brochage des connecteurs "ETH", "ETH1" à "ETH4" G-3 G.4 Brochage du connecteur "USB" G-4

1. Introduction

Ce chapitre traite	de la représentation des games SAGEM F@stTM 240x et SAGEM F@stTM 244x	§ 1.1
	de la composition du pack	§ 1.2
	du pré-requis informatique	§ 1.3

1.1 Présentation

Le présent manuel de référence est dédié aux gammes de produits SAGEM F@st™ 240x et SAGEM F@st™ 244x. Ces produits sont des routeurs qui fournissent aux utilisateurs via un réseau ADSL/ADSL2/ADSL2+ un accès Internet en bande large depuis leur ordinateur ou leur console de jeu par diverses interfaces Ethernet (10 ou 100 BASE-T), USB ou Wi-Fi (IEEE 802.11g).

Ce routeur vous permet par ces interfaces filaires de surfer à la fois sur Internet et de regarder la télévision. Il permet également de téléphoner via Internet à partir d'un téléphone IP SIP relié par Wi-Fi à votre routeur.

Les produits SAGEM F@st™ 240x et SAGEM F@st™ 244x ajustent la fonction ADSL respectivement sur POTS (UIT G.992.1/3/5 - Annexe A) et sur ISDN (UIT G.992.1/3/5 - Annexe B).

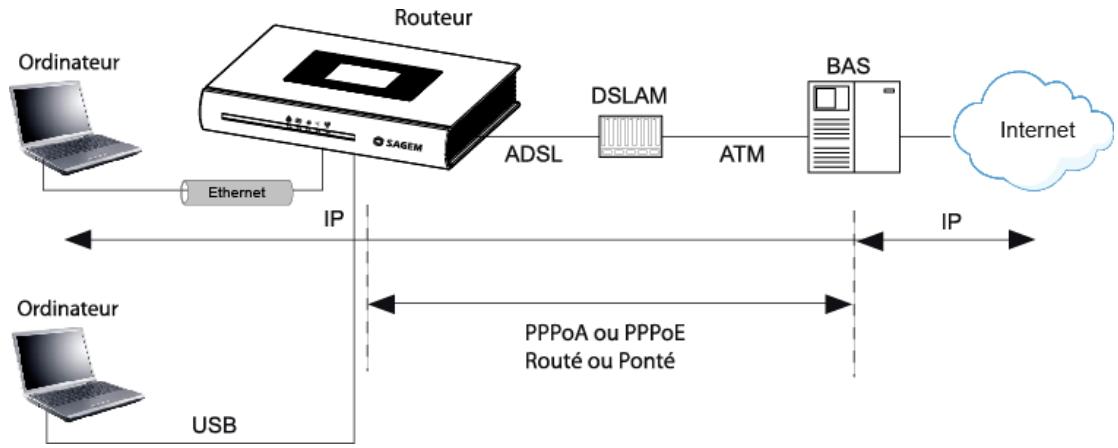

Figure 1.1 - Environnement de votre routeur

Les gammes de produits de routeur SAGEM F@stTM 240x et SAGEM F@stTM 244x comportent les quatre équipements dont les particularités principales sont présentées dans le tableau ci-après:

	SAGEM F@stTM 2400	SAGEM F@stTM 2440	SAGEM F@stTM 2404	SAGEM F@stTM 2444
ADSL sur POTS(IUT 992.1Annexe A)	x		x
ADSL sur RNIS(IUT 992.1Annexe B)		x		x
10/100B-T ports	1	1	4	4
USB port	1	1	0	0

Les principales caractéristiques et fonctions sont les suivantes :

Bridge/Routeur sécurisé à haute performances à interface ADSL/ADSL2/ADSL2+, Accès utilisateurs:

1 à 4 port(s) Ethernet 10/100BT, - 1 port USB1.1 Slave, 1 accès Wi-Fi (802.11b/g) par mini-PCI,

Client / Serveur / Relais DHCP, Serveur / Relais DNS, Client / Serveur FTP, Client / Serveur TFTP, Client / Serveur HTTP, Routeur NAT / PAT - Compatible FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting, SIP, VPN passthrough (IPSec, IKE, PPTP, L2TP), CUSeeMe, RealAudio, Microsoft IM et autres, Pare-feu (Firewall), Spanning tree, Serveur HTTP pour une configuration aisée, Mise à jour manuelle de la version logicielle en local.

1.2 Composition du pack du routeur

Le routeur est fourni dans un pack dont la composition évolue selon le type d'équipement (SAGEM F@stTM 2400, SAGEM F@stTM 2440, SAGEM F@stTM 2404 ou SAGEM F@stTM 2444):

A titre d'exemple, vous trouverez ci-après le "pack" retenu pour le routeur SAGEM F@st™ 2400, à savoir :

1 SAGEM F@st™ 2400, 1 bloc adaptateur secteur, 1 cordon de ligne ADSL RJ11/RJ11 FDT (longueur = 3 m), 1 cordon de liaison Ethernet RJ45/RJ45 (longueur = 1,75 m), 1 câble USB Type A mâle / Type B mâle (longueur = 1,5 m), 1 cle Wi-Fi USB, 1 câble USB Type A mâle / Type A femelle (SAGEM F@st™ 2400), 1 Guide d'Installation Rapide, 1 CD-ROM d'Installation, microfiltre(s) (en option), 1 filtrer/splitter (en option).

Bloc adaptateur secteur

Cordon de ligne ADSL (RJ11/RJ11)

Cordon Ethernet (RJ45/RJ45)

Filtre/Splitter (selon modèle)

Routeur SAGEM F@stTM 2400

Cordon USB (USB Type A Male/USB Type B Male)

Microfiltre (selon modèle)

CD-ROM

Guide d'Installation Rapide

Clé Wi-Fi USB 802.11g

Cordon USB (USB Type A Male / USB Type A Femelle)

Le CD ROM comporte :

• le logiciel d'installation de l'interface USB.
• le présent Manuel de Référence (SAGEM F@st™ 24xx) en fichier au format pdf. la déclaration CE du routeur besoin.

Fourniture incomplète ou endommagée. Si à sa réception, l'équipement est endommagé ou incomplet, contactez le Fournisseur de votre routeur.

1.3 Pré-requis minimal

L'utilisation d'un routeur nécessite au minimum :

un ordinateur equipé :

d'une interface Wi-Fi 802.11b/g, ou d'une interface USB de type A, ou d'une interface Ethernet (10BASE-T ou 10/100BASE-T),

un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

pour Windows : Pentium II, 400 MHz, RAM : 128 Mo, pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo, un moniteur de résolution minimale : 1024 x 768.

Si vous souhaitez utiliser la fonction Wi-Fi (norme IEEE 802.11b/g), vous devez vous équiper du pack Standard Wi-Fi (voir annexe G pour l'exploitation du Wi-Fi).

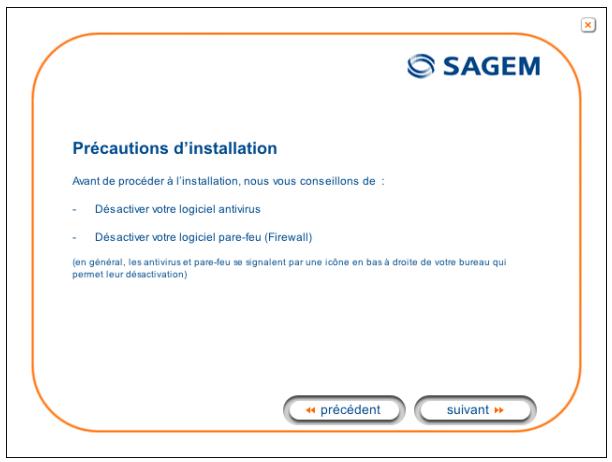

Avant d'installer le routeur, nous vous conseillons de désinstaller tout modem ou autre routeur (par exemple un routeur ADSL).

2. Description et raccordement du routeur

Ce chapitre traite	de la description de votre routeur	§ 2.1
	du raccordement des accès de votre routeur	§ 2.2
	du raccordement sur une prise de courant	§ 2.2.1
	du raccordement du cable de ligne	§ 2.2.2
	du raccordement de votre ordinateur	§ 2.2.3
	du raccordement TV	§ 2.2.4
	des consignes d'installation	§ 2.3

2.1 Description

La Figure 2.1 donne la vue d'ensemble d'un routeur (SAGEM F@stTM 240x ou SAGEM F@stTM 244x).

Figure 2.1 - Vue d'ensemble du coffret

Ce coffret se compose principalement d'un capot et d'un socle dans lequel est placé un circuit imprimé équipé de composants électroniques.

Les composants du socle sont différents suivant l'équipement (SAGEM F@st™ 24x0 ou SAGEM F@st™ 24x4) (cf. § 2.1.1).

La face avant comporte cinq LEDs de visualisation (cf. § 2.1.2).

Le capot porte les idéogrammes des LEDs ainsi que le logo et la marque SAGEM ou le marquage de l'opérateur.

Au-dessous du socle est collée une étiquette sur laquelle est porté le code d'identification du produit, le numéro de série ainsi qu'un code à barres.

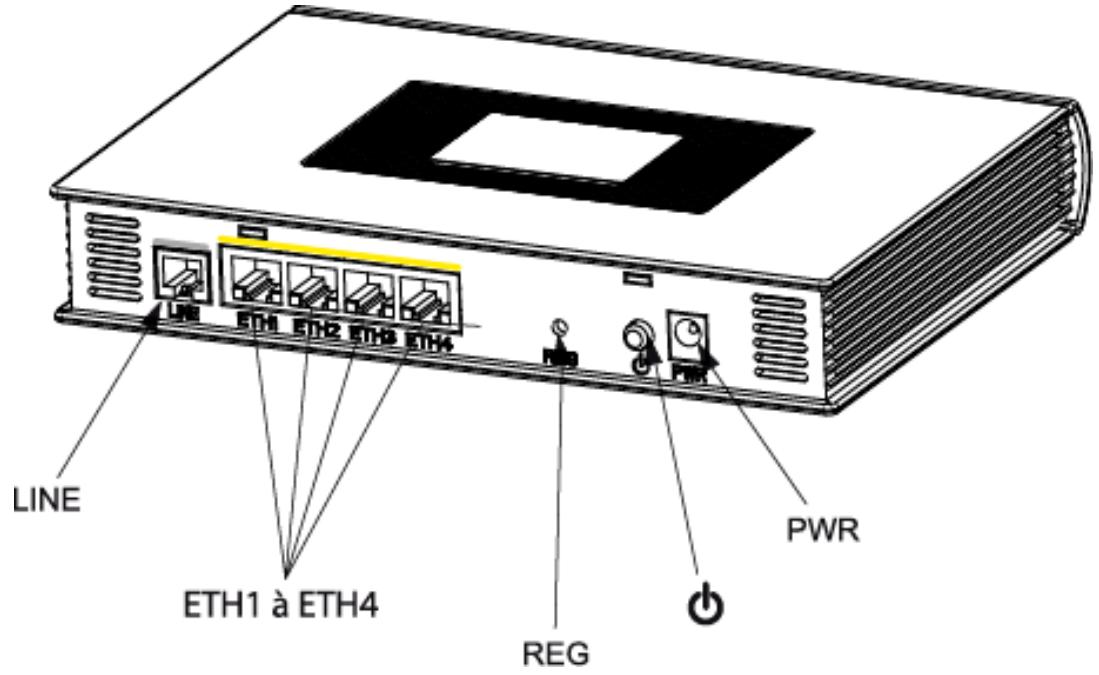

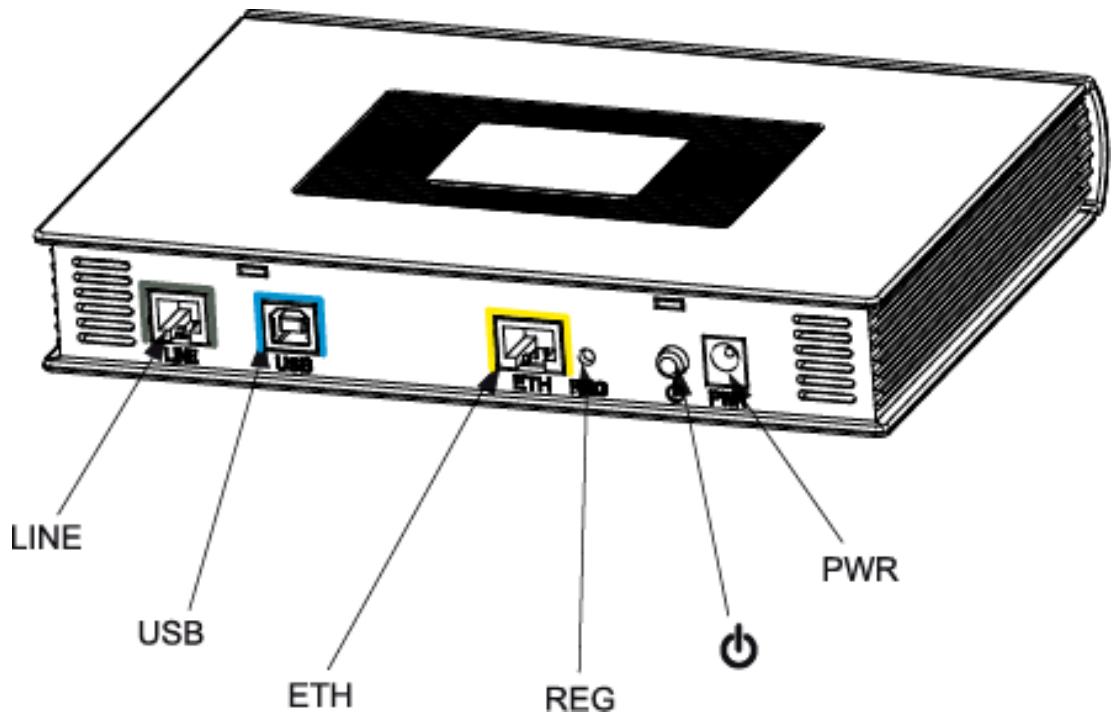

2.1.1 Connecteurs

SAGEM F@st™ 2400 et SAGEM F@st™ 2440

SAGEM F@st™ 2404 et SAGEM F@st™ 2444

Comm à tous les routeurs

Marquage	Signification
LINE	Connecteur RJ11 - 6 pts. Ce connecteur est repéré sur le socle par un encadré de couleur grise (SAGEM F@st™ 2400/2440) ou un trait de couleur grise (SAGEM F@st™ 2404/2444). Il est utilisé pour la connexion à une ligne ADSL (Interface WAN).
REG	Ce bouton permet le return en configuration usine du routeur (voir § A.7). Remarque : Il est en retrait par rapport aux autres éléments pour éviter une perte accidentelle de la configuration.
	Interrupteur "Marche / Arrêt".
PWR	Embase jack miniature. Ce connecteur permit d'alimenter le routeur en courant continu à partir d'un bloc adaptateur secteur.

Spécifiques aux SAGEM F@stTM 2400 et SAGEM F@stTM 2440

Marquage	Signification
USB	Connecteur femelle USB "Esclave" type B. Ce connecteur est repéré sur le socle par un encadré de couleur bleue.II est uniquement utilisé pour la connexion à un ordinateur (Interface USB).
ETH	Connecteur RJ45 - 8 pts (Interface Ethernet 10/100BASE-T). Ce connecteur est repéré sur le socle par un encadré de couleur jaune.Ce connecteur est utilisé pour la connexion à un ordinateur ou un télévisueur (via un décodeur).

Spécifique aux SAGEM F@stTM 2404 et SAGEM F@stTM 2444

Marquage	Signification
ETH1 à ETH4	Connecteurs RJ45 - 8 pts (Interface Ethernet 10/100BASE-T). Ces connecteurs sont repérés sur le socle par un trait de couleur jaune. Ces connecteurs sont utilisés pour la connexion à un ordinateur ou un téléviseur (via un décodeur).

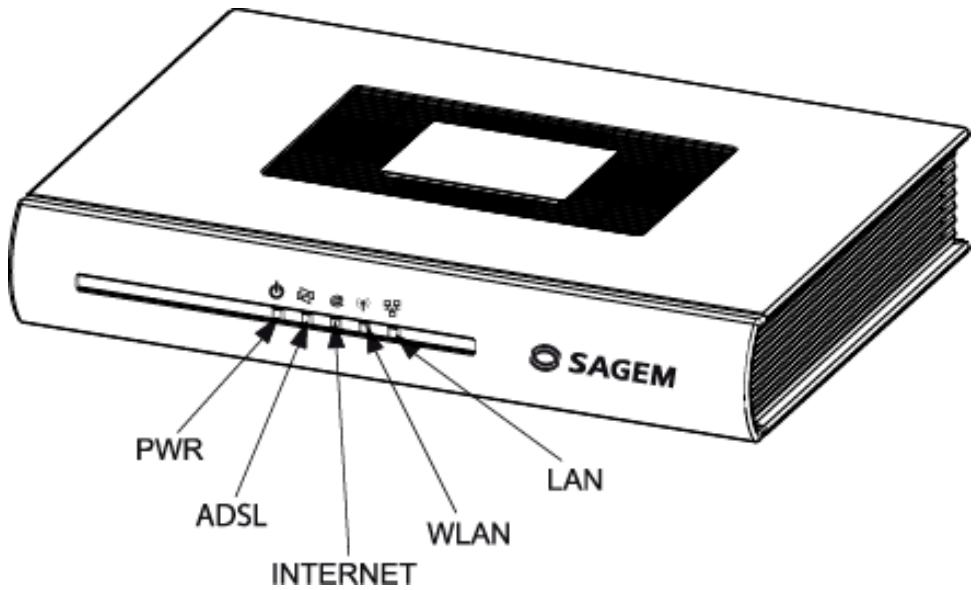

2.1.2 Voyants

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Commun à tous les routeurs

Marquage	Abréviation	Signification
	PWR	Voyant d'alarme (LED bicolore Vert/Rouge): • s'allume en vert en présence d'alimentation, • s'allume en rouge en cas de défaut détecté lors du démarrage, • reste éteint en l'absence d'alimentation.
	ADSL	Voyant ADSL (LED de couleur verte): • clignote lentement lorsque l'ADSL n'est pas détecté, • clignote rapidement lorsque la ligne ADSL est en cours de synchronisation, • reste allumé lorsque la ligne ADSL est détecté.
@	Internet	Voyant de connexion à Internet (LED bicolore Vert/Rouge): • reste éteint en l'absence d'alimentation ou lorsque le routeur est en mode "Bridge", • s'allume en vert lorsque la connexion "PPP" est établie. • s'allume en rouge lorsque la connexion "PPP" n'est pas établie • clignote lorsqu'un traffic est décelé sur l'interface WAN.
	WLAN	Voyant WLAN (LED de couleur verte): • Ce voyant indique l'activation / désactivation du mode Wi-Fi. • Ce voyant est étéint lorsque l'interface "Wi-Fi" est désactivée. • Ce voyant clignote en présence deTraffic sur l'interface WLAN. • Ce voyant est allumé lorsque l'interface "Wi-Fi" est activée.

Spécifique aux SAGEM F@stTM 2400 et SAGEM F@stTM 2440

Marquage	Abréviation	Signification
△△	LAN	Voyant Réseau local (LAN) (LED de couleur verte): Ce voyant indique un traffic de données entre le routeur et les différentes interfaces USB et Ethernet (ETH). • Ce voyant est étant si aucune interface (Ethernet ou USB) n'est détectée. • Ce voyant clignote lorsqu'un traffic est décelé sur une des interfaces. • Ce voyant est allumé lorsque une interface Ethernet ou USB est détectée et si aucunTraffic n'est décelé.

Spécifique aux SAGEM F@stTM 2404 et SAGEM F@stTM 2444

Marquage	Abréviation	Signification
®®	LAN	Voyant Réseau local (LAN) (LED de couleur verte): Ce voyant indique un traffic de données entre le routeur et les différentes interfaces Ethernet (ETH1 à ETH4). • Ce voyant est étéint si aucune interface Ethernet (ETH1, ETH2, ETH3 ou ETH4) n'est détectée. • Ce voyant clignote lorsqu'un traffic est décelé sur une des interfaces Ethernet. • Ce voyant est allumé lorsqu'au moins une interface Ethernet (ETH1, ETH2, ETH3 ou ETH4) est détectée et si aucun traffic n'est décelé.

2.2 Raccordement des accès de votre routeur

Figure 2.2 - Interconnexion des accès du routeur SAGEM F@st™ 2400 et 2440

Figure 2.3 - Interconnexion des accès du routeur SAGEM F@st™ 2404 et 2444

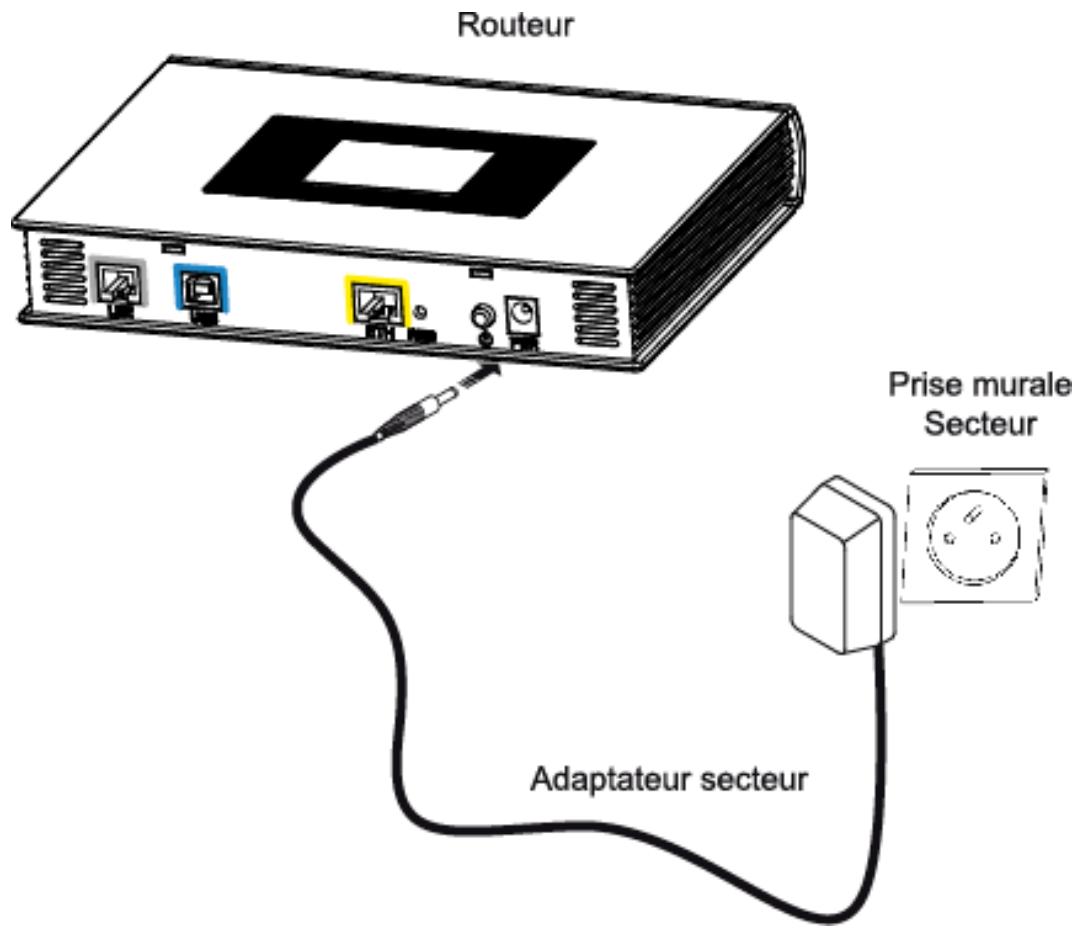

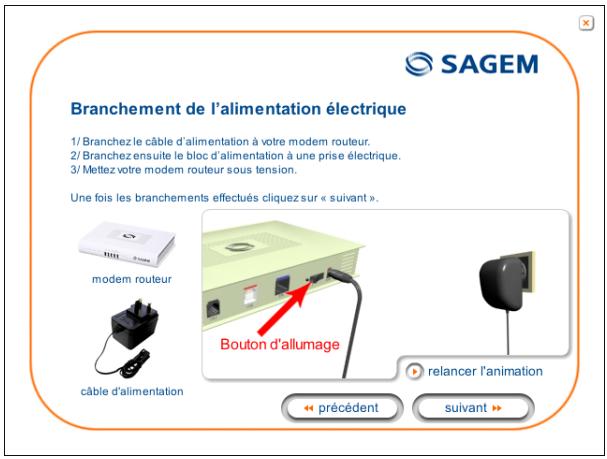

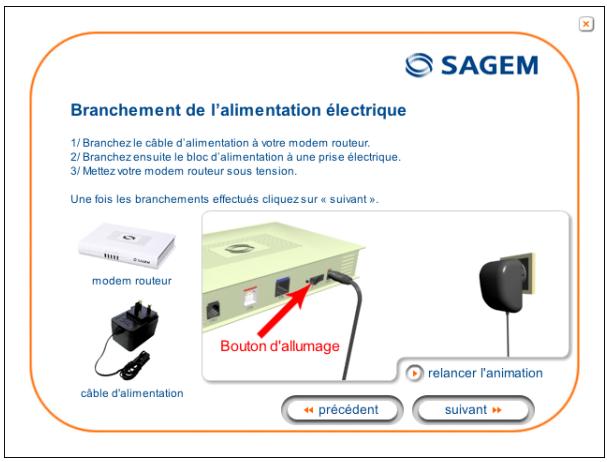

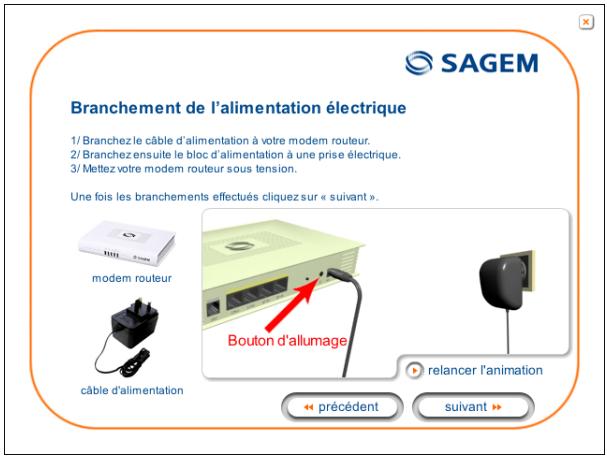

2.2.1 Raccordement sur une prise de courant

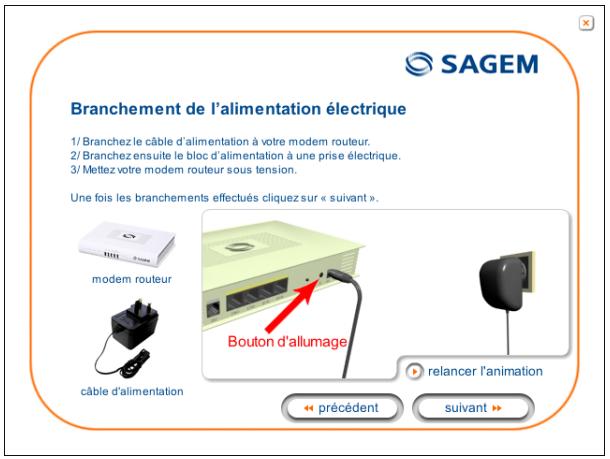

Connectez d'abord l'extrémité du cordon du secteur, fourni avec le matériel, sur l'embase PWR de votre routeur. Branchez le bloc adaptateur sur une prise de courant proche. Mettez l'interrupteur "Marche / Arrêt" sur la position "Marche".

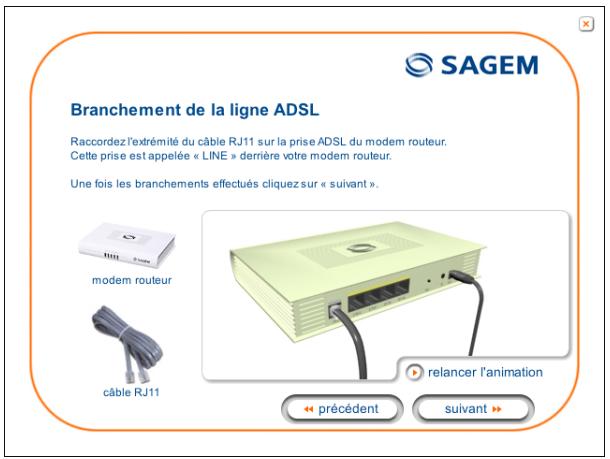

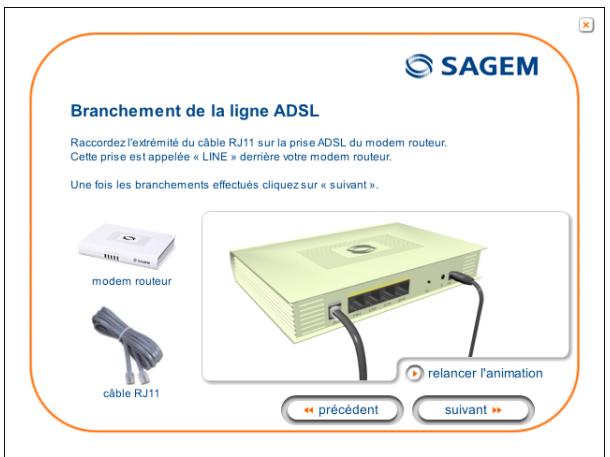

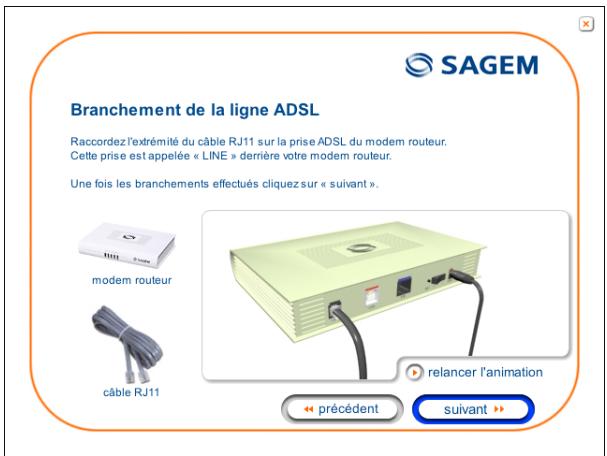

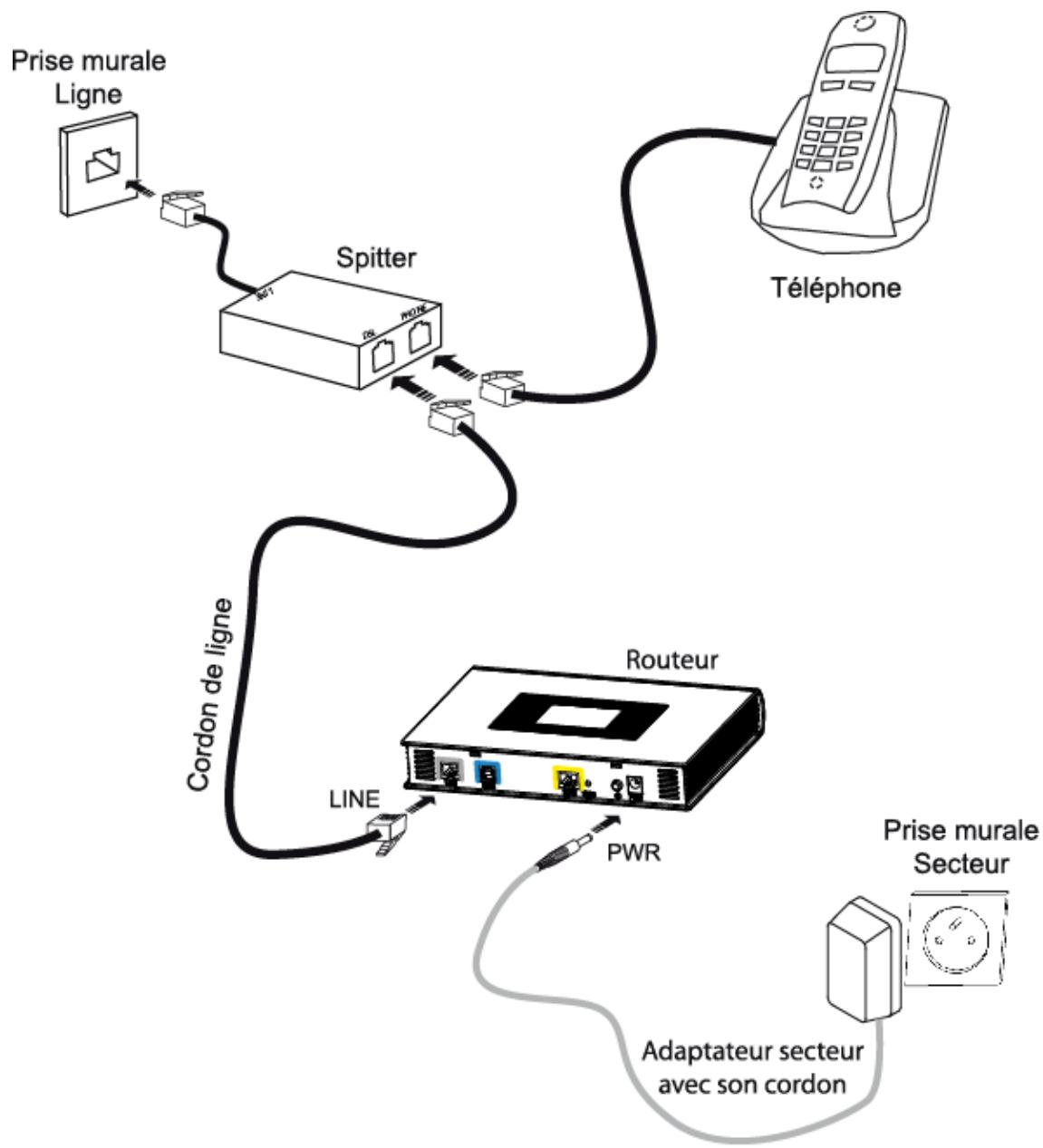

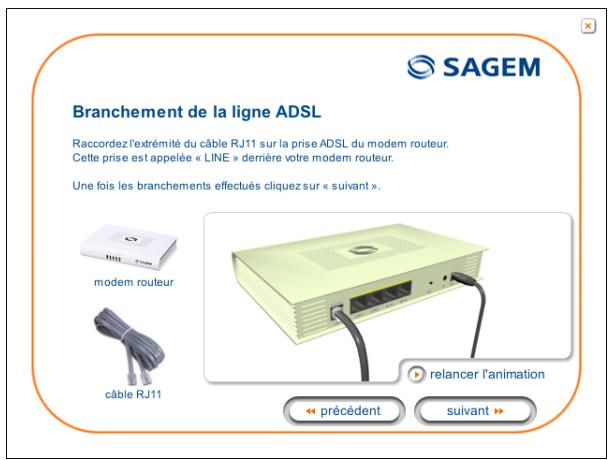

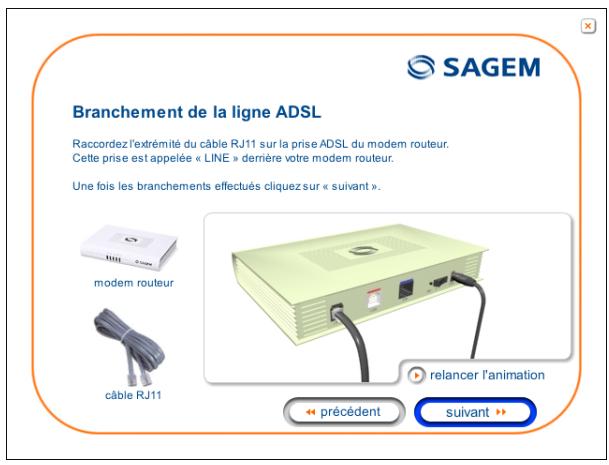

2.2.2 Branchement du câble ADSL au routeur

Raccordez une extrémité du câble RJ11/RJ11 de couleur grise fourni sur l’embase LINE de votre routeur. Raccordez l’autre extrémité de ce câble au connecteur marqué ADSL sur le micro-filtre connecté à la prise murale téléphonique RJ11 de votre habitation.

2.2.3 Raccordement à votre ordinateur

Trois raccordements peuvent être effectués :

Raccordement de l'interface USB de votre routeur à votre ordinateur. Raccordement de l'interface Ethernet de votre routeur à votre ordinateur. Raccordement de l'interface WLAN (Wi-Fi) à votre ordinateur.

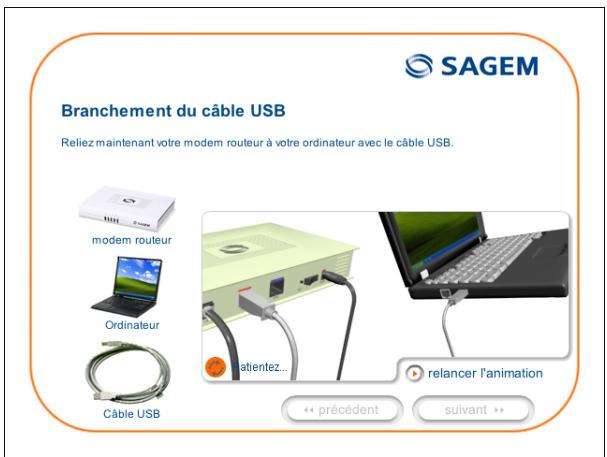

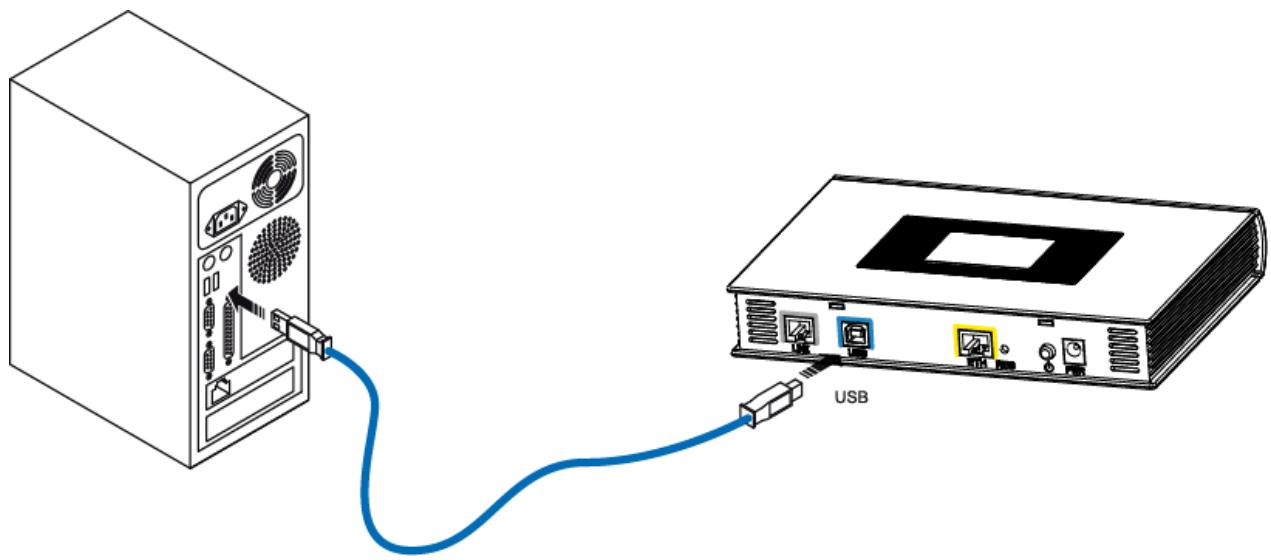

2.2.3.1 Raccordement de l'interface USB de votre routeur à votre ordinateur

Ce raccordement s'effectue obligatoirement après l'installation des pilotes de l'interface USB (voir chapitre 3).

Raccordez l'extrémité du câble USB de couleur bleue munie d'un connecteur type B (embase carrée) à l'embase marquée USB de votre routeur. Raccordez l'autre extrémité du câble munie d'un connecteur type A (embase rectangulaire) à votre ordinateur.

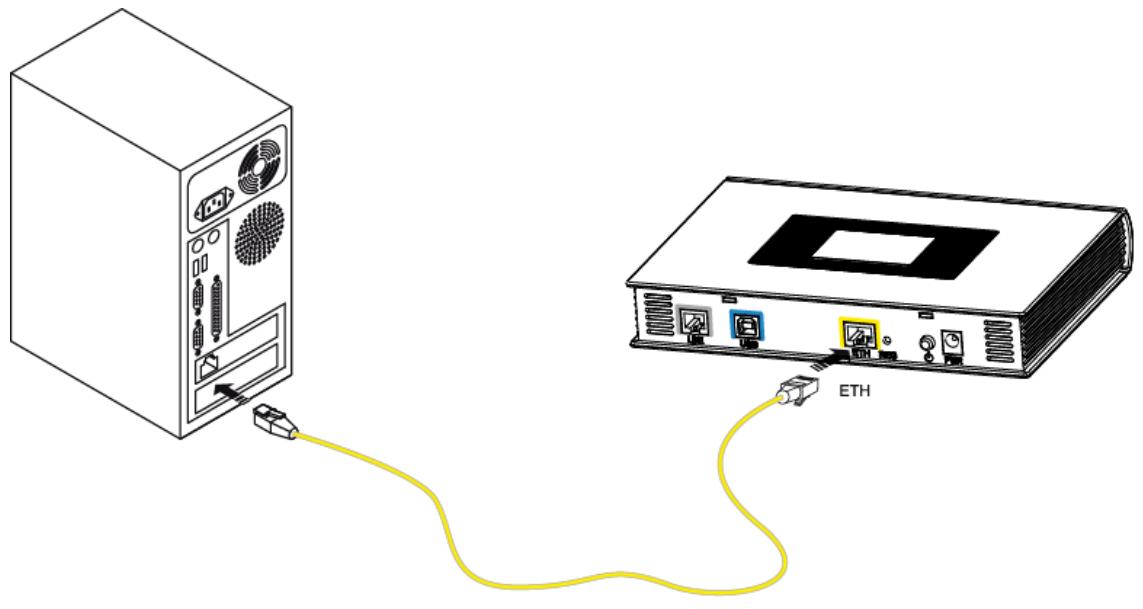

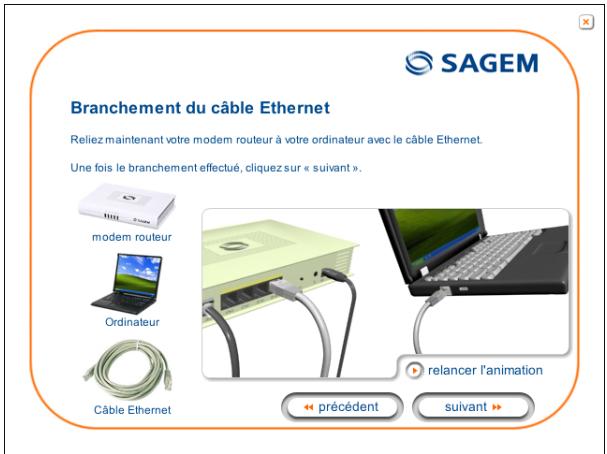

2.2.3.2 Raccordement de l'interface ethernet de votre routeur à votre ordinateur

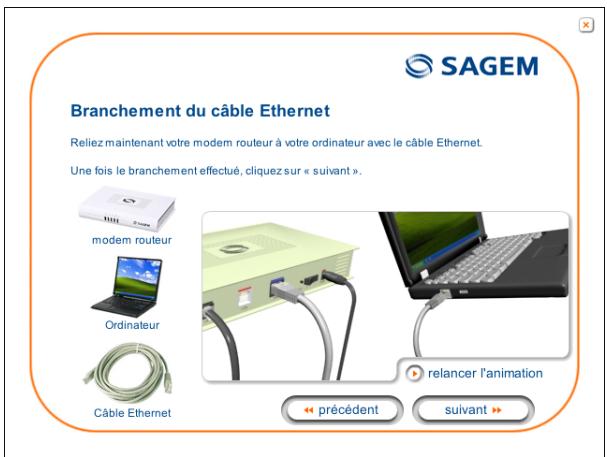

Raccordez l'extrémité du câble Ethernet de couleur jaune (RJ45/RJ45) fourni dans le pack à l'embase Ethernet (soit marquée ETH dans le cas du SAGEM F@stTM 2400 soit marquée ETH1, ETH2, ETH3 ou ETH4 dans le cas du SAGEM F@stTM 2404 et SAGEM F@stTM 2444) de votre routeur. Raccordez l'autre extrémité du câble à votre ordinateur.

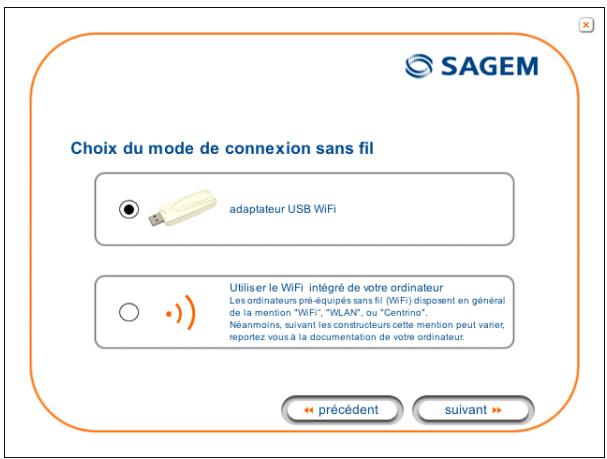

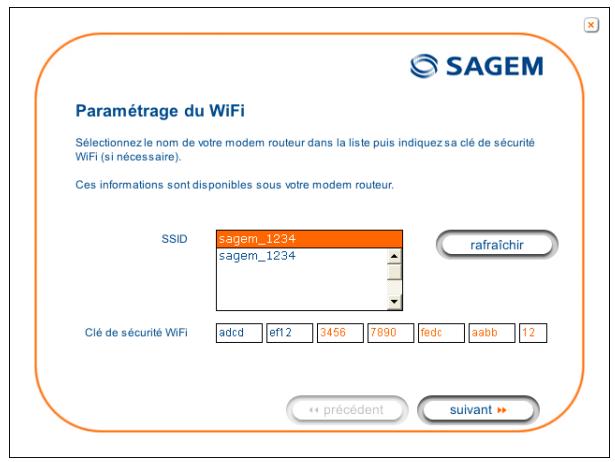

2.2.3.3 Raccordement de l'interface wi-fi de votre routeur à votre ordinateur

La liaison sans fil permet de raccorder le routeur à votre ordinateur.

Pour effectuer ce raccordement, vous devez posséder un pack Wi-Fi (option). Ce pack comprend les éléments suivants:

1 clé (Dongle) Wi-Fi 188470912 sous sac plastique antistatique, 1 cordon adaptateur USB pour Dongle, 1 CD-ROM.

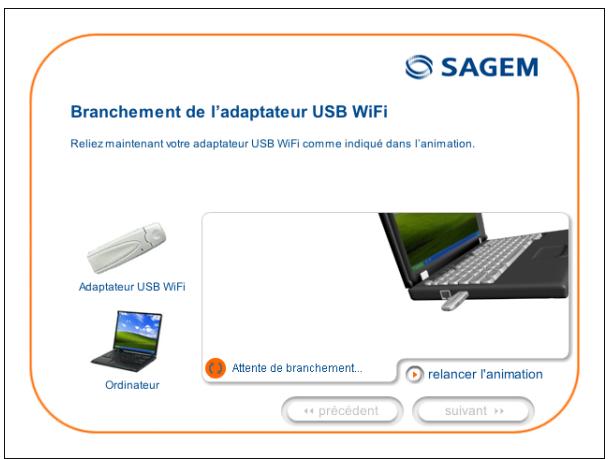

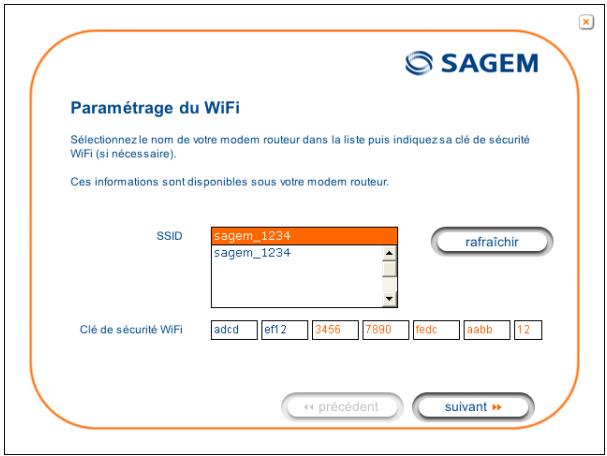

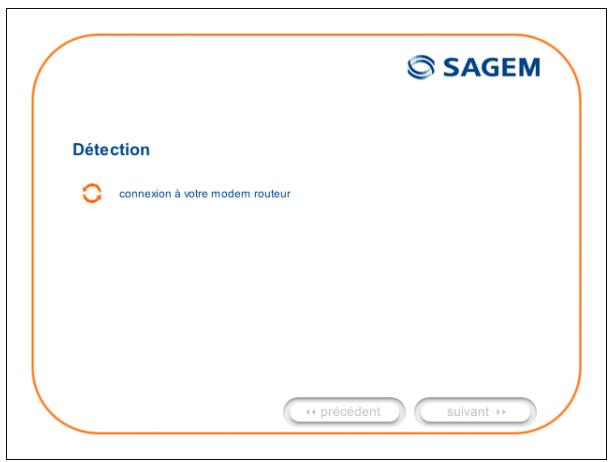

Insertion d'une clé wifi USB dans votre ordinateur

Cette clé se connecte à votre ordinateur uniquement lors de l'installation des pilotes Wi-Fi (norme 802.11b/g) (voir § 3.1.1).

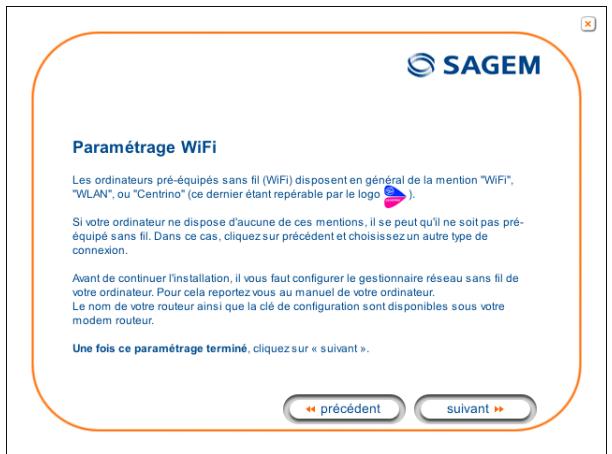

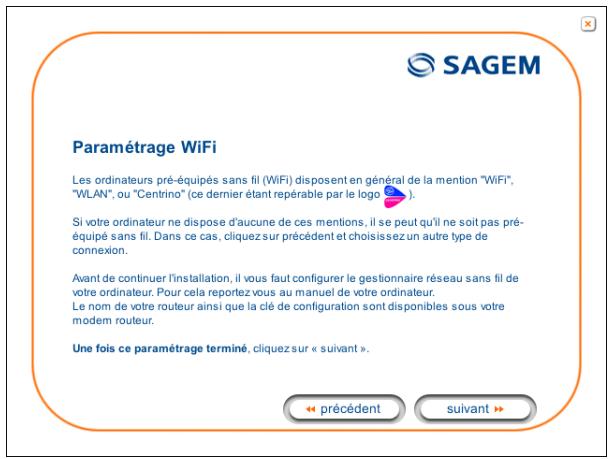

Vous pouvez également utiliser l'adaptateur Wi-Fi intégré dans votre ordinateur.

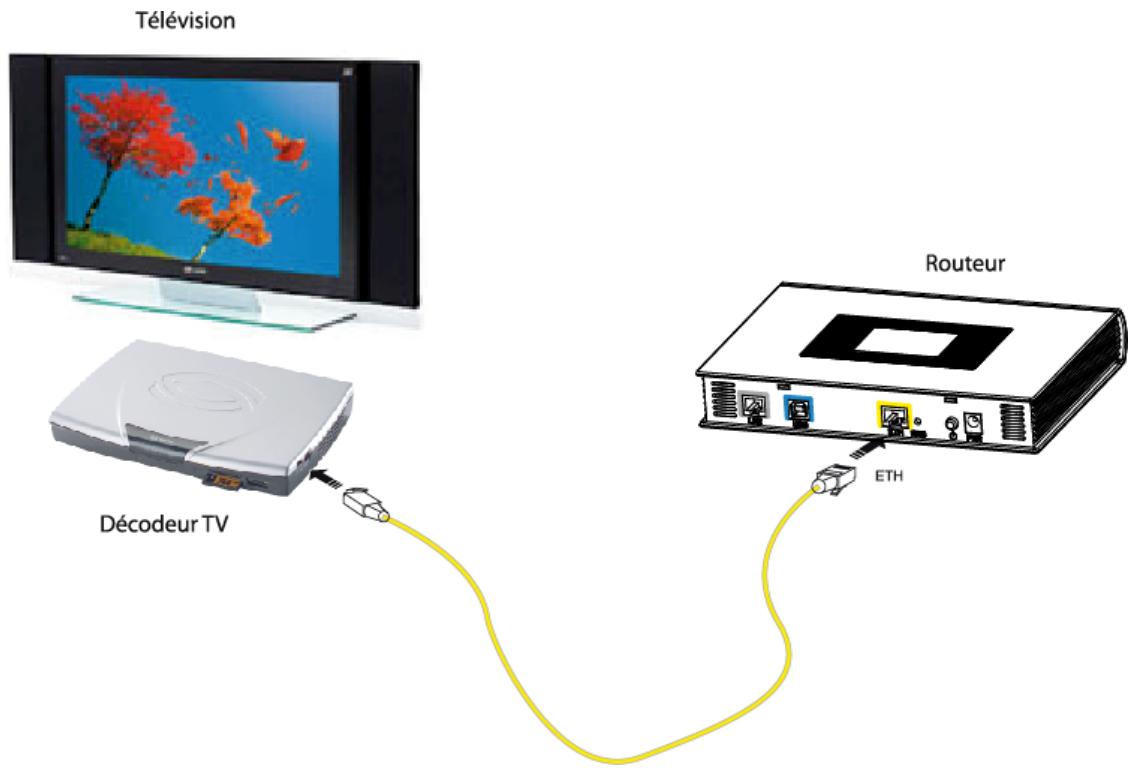

2.2.4 Raccordement de l'interface ethernet de votre routeur à votre décodeur TV

Raccordez l'extrémité du câble Ethernet de couleur jaune (RJ45/RJ45) fourni dans le pack à l'embase Ethernet (soit marquée ETH dans le cas du SAGEM F@stTM 2400 soit marquée ETH1, ETH2, ETH3 ou ETH4 dans le cas du SAGEM F@stTM 2404 et SAGEM F@stTM 2444) de votre routeur. Raccordez l'autre extrémité du câble à un décodeur TV.

Remarque: Pour le raccordement au décodeur, se reporter à la documentation du fabricant.

2.3 Consignes d'installation

Le routeur doit être installé et utilisé à l'intérieur d'un bâtiment. La température ambiante ne doit pas dépasser 45°C. Le routeur ne doit pas être exposé à un fort ensoleillement direct ni à une importante source de chaleur. Le routeur ne doit pas être placé dans un environnement sujet à une condensation de vapeur. Le routeur ne doit pas être exposé à des projections d'eau.

Le boîtier du routeur ne doit pas être couvert.

Source d'alimentation

Utiliser une prise réseau facile d'accès, à proximité de l'équipement. Le cordon d'alimentation a une longueur de 2 m.

Disposer le cordon d'alimentation de façon à éviter toute coupure d'alimentation accidentelle du routeur. Le routeur est prévu pour être raccordé à un réseau d'alimentation de type TT ou TN. Le routeur n'est pas prévu pour être raccordé sur une installation électrique à schéma de type IT (neutre relié à la terre à travers une impédance). La protection contre les court-circuits et les fuites entre phase, neutre et la terre doit être assurée par l'installation électrique du bâtiment. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi que d'une protection différentielle.

Entretien

L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié et agréé par votre fournisseur. N'utilisez pas d'agents nettoyants liquides ou en aérosol.

3. Installation et configuration du routeur SAGEM F@st™ 2400/2440

Ce chapitre traite	> de l'installation de votre routeur avec l'adaptateur USB Wi-Fi.	§ 3.1.1
	> de l'installation de votre routeur avec le composant Wi-Fi intégré de votre ordinateur.	§ 3.1.2
	> de l'installation de votre routeur à la carte réseau de votre ordinateur (Ethernet).	§ 3.2
	> de l'installation de votre routeur sur le port USB de votre ordinateur.	§ 3.3
	> de l'installation d'un ordinateur supplémentaire.	§ 3.4

L'installation et la configuration de votre routeur SAGEM F@st™ 2400/2440 peut s'effectuer avec les interfaces suivantes :

Avant d'installer votre routeur SAGEM F@st™ 2400/2440, nous vous conseillons de désinstaller tout routeur ADSL.

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut présenter de légères différences.

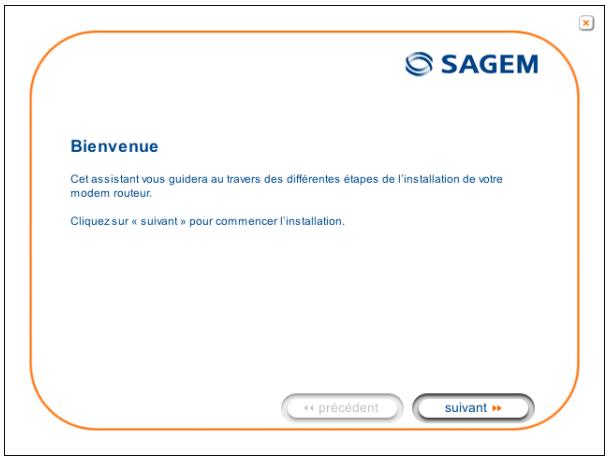

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisissez : :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

L'écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

suivant

Cliquez sur le bouton pour poursuivre l'installation

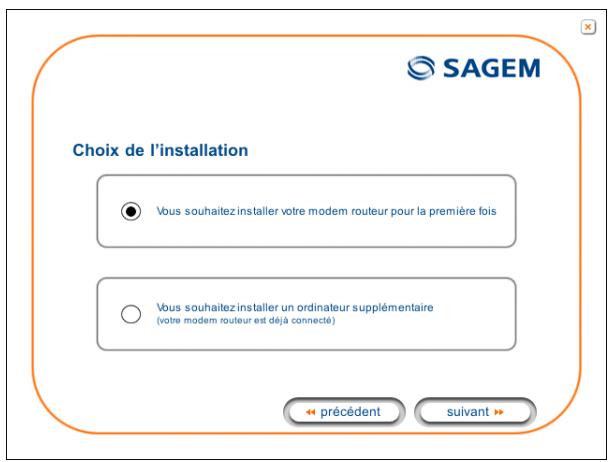

Un écran permettant de choisir le type d'installation (première installation ou installation d'un ordinateur supplémentaire) apparaît.

Pour une première installation, nous vous conseillons de cocher le bouton

Vous souhaitez installer tout modem routeur pour la première fois

puis de cliquer sur pour poursuivre l'in

L'écran ci-contre apparaît.

Cet écran permet de sélectionner l'interface (Wi-Fi, Ethernet ou USB) à laquelle vous désirez connecter votre routeur à votre ordinateur.

Sélectionnez l'interface désirée puis

cliquez sur le bouton pour poursuivre l'installation

L'installation de votre routeur par les différentes interfaces est détaillée ci-après dans l'ordre affiché sur l'écran précédent (choix du mode de connexion).

3.1 Installation par l'interface wi-fi

Vous avez sélectionné l'interface sans fil (Wi-Fi), l'écran ci-contre apparait.

Cet écran permet de choisir le mode de connexion sans fil (Wi-Fi). Deux modes de connexion vous sont proposés :

• soit en utilisant un adaptateur (clé) USB Wi-Fi raccordé à votre ordinateur,
• soit en utilisant l'interface Wi-Fi intégrée de votre ordinateur.

3.1.1 Adaptateur USB wi-fi

Lors de l'installation, vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 5a).

L'installation gère le modèle d'adaptateurs Wi-Fi USB de marque SAGEM XG 760N (fourni dans le pack). Le pilote de cette clé est gravé sur le CD-ROM.

Si vous désirez utiliser une autre clé, il vous sera demandé au cours de l'installation d'installer le pilote de cette clé.

Vous avez sélectionné l'adaptateur USB Wi-Fi en cliquant sur le bouton

adaptateur USB Wi-Fi pour poursuivre l'installation.

puis vous avez cliqué sur le bouton suivant pour

L'écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparait.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

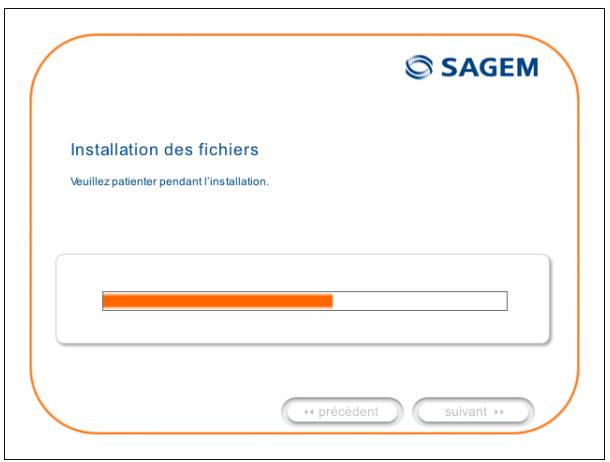

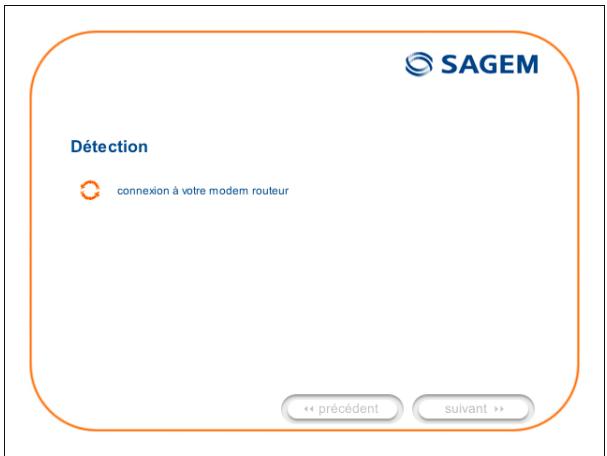

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparaît.

Branchez l'adaptateur Wi-Fi USB XG - 760N (fourni dans le pack) sur une embase correspondante disponible sur votre ordinateur conformément à l'animation présentée à l'écran.

Dès que la clé est branchée, "Patientez" s'affiche à l'écran vous invitant à patienter pendant l'installation du pilote de votre clé USB Wi-Fi XG - 760N.

Ensuite, l'écran ci-contre apparaît vous invitant à paramétrer l'interface Wi-Fi. Pour ce faire :

• Sélectionnez dans la liste déroulante le nom du routeur (SSID indiqué sur l'étiquette collée sur le coffret) auquel vous souhaitez associer votre ordinateur. Dans le cas contraire, cliquez sur le bouton rafraîchir, puis sélectionnez le dans la liste déroulante.
• Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur le coffret.

suivant

Cliquez sur le bouton

pour poursuivre l'installation.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au routeur via l'adaptateur USB Wi-Fi.

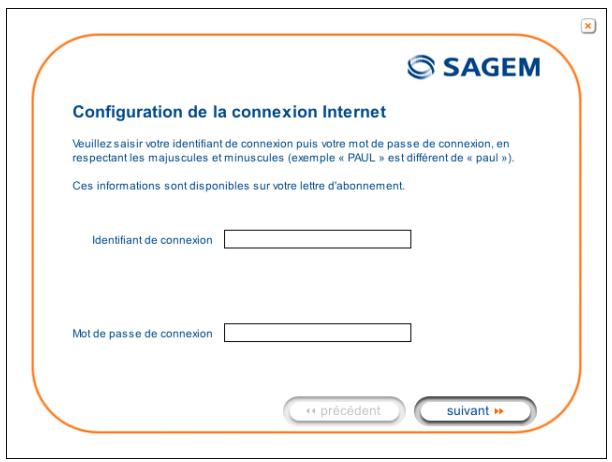

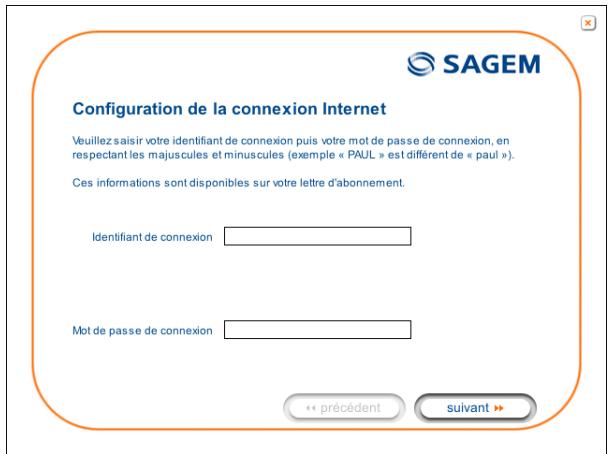

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur tout courrier de confirmation d'abonnement.

suivant

Cliquez sur le bouton pour poursuivre l'installation

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointillé vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

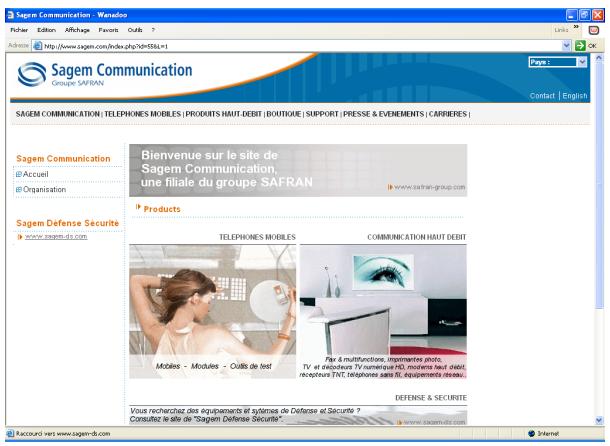

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

3.1.2 Interface wi-fi intégrée de votre ordinateur

Vous avez choisi d'utiliser le Wi-Fi intégré de votre ordinateur en cliquant sur le bouton

Utiliser le WiFi intégré de votre ordinateur. Les ordinateurs pré-équipés sans fil (WiFi) disposent en général de la mention "WiFi", "WLAN", ou "Centrino". Néanmoins, suivant les constructeurs, cette mention peut varier, reportez-vous à la documentation de votre ordinateur.

puis vous cliquez sur le bouton

pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

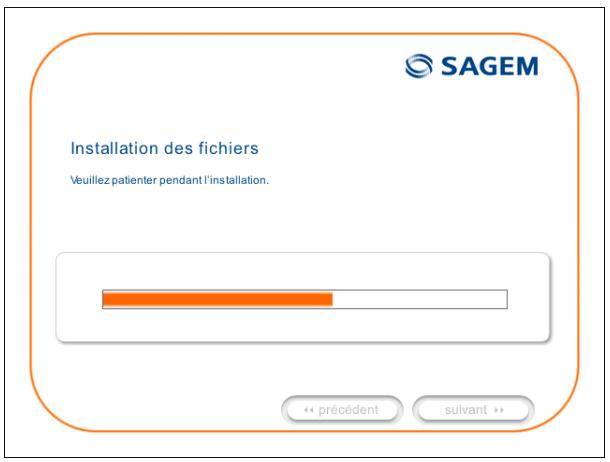

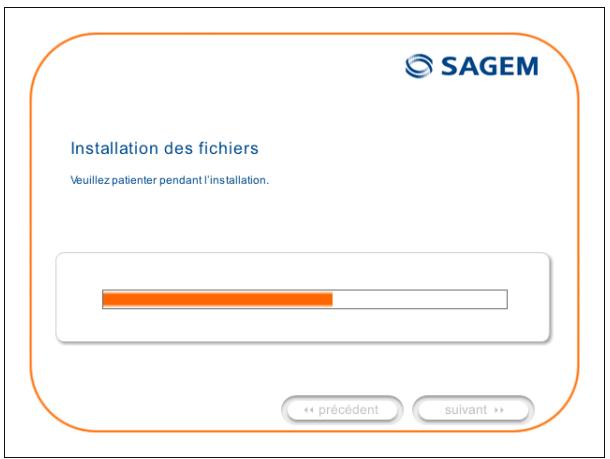

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparait.

Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions présentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6b L'écran ci-contre apparait et vous invite à patienter.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via l'interface Wi-Fi intégrée de votre ordinateur.

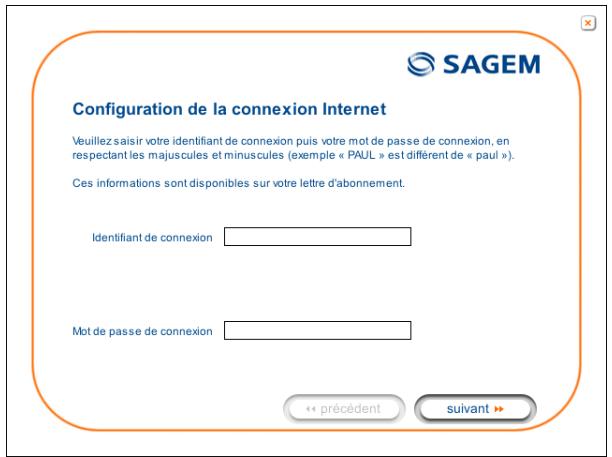

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur tout courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation

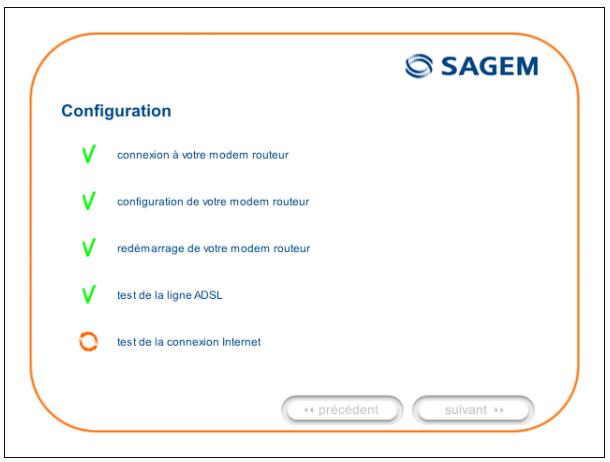

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

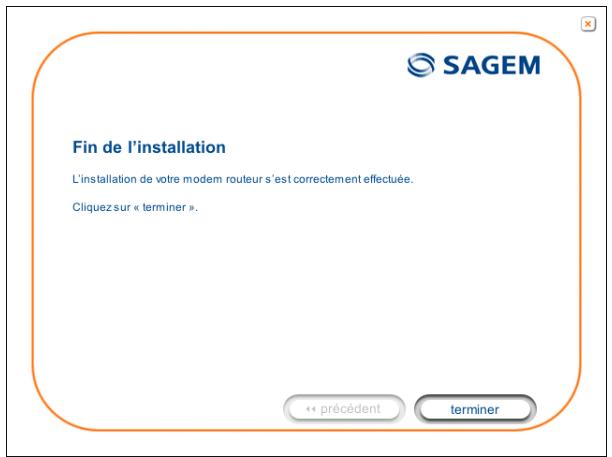

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

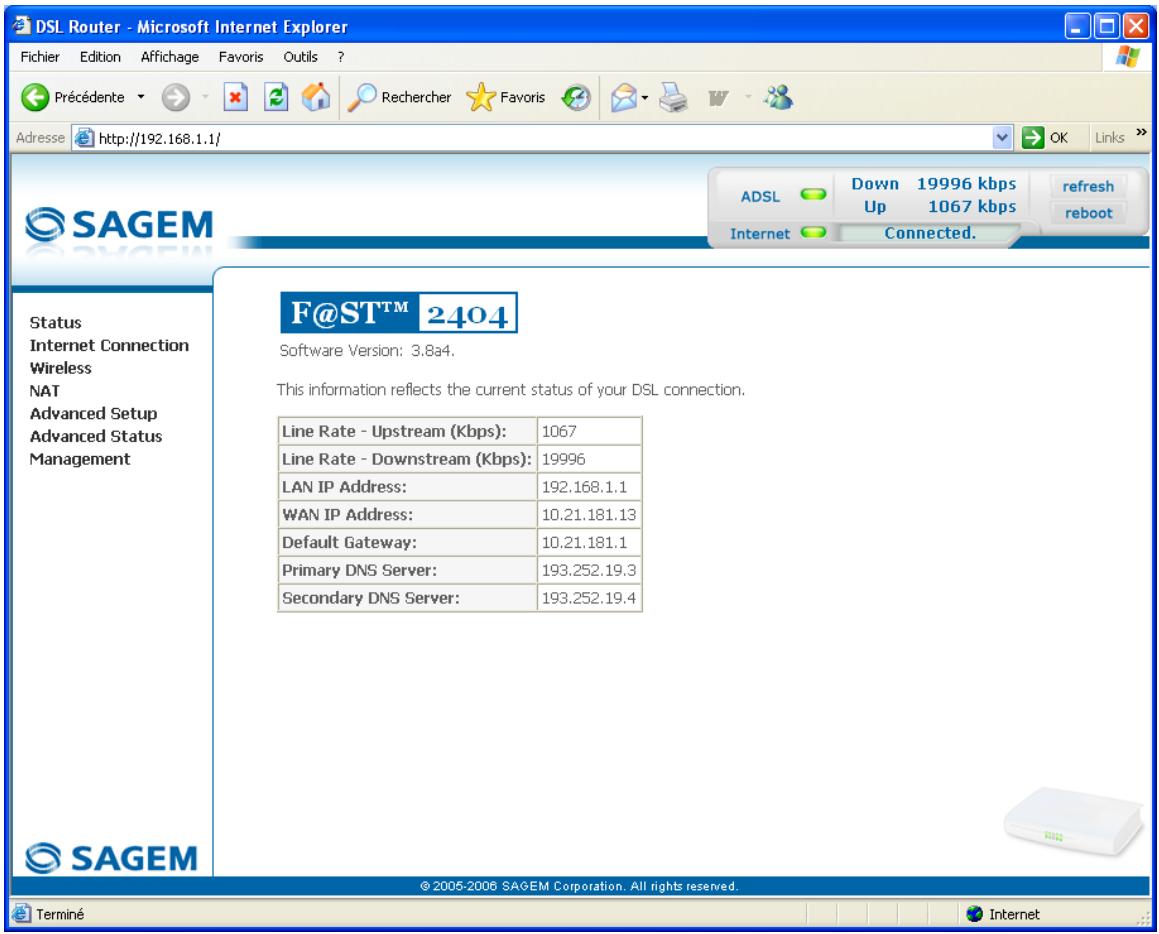

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

3.2 Installation et configuration de votre routeur à la carte réseau de votre ordinateur (ethernet)

L'embase Ethernet représentée ETH du SAGEM F@stTM 2400/2440 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur un câble à double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-X auto-detectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé:

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,
• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenterrer de légères différences.

Vous avez sélectionné l'interface Ethernet, l'écran ci-contre apparait. Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Effectuez le raccordement du câble Ethernet comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation

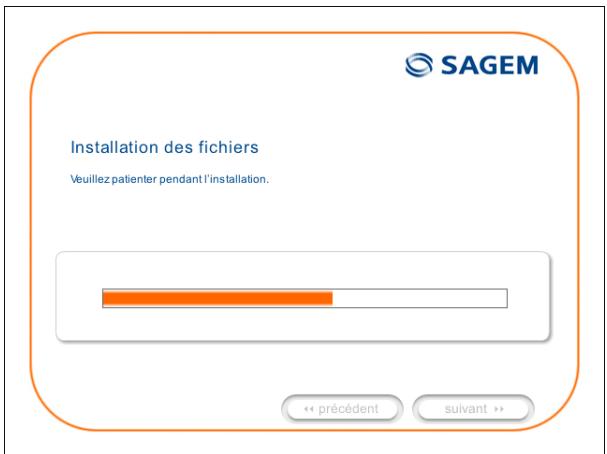

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble Ethernet.

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

suivant

Cliquez sur le bouton pour poursuivre l'installation.

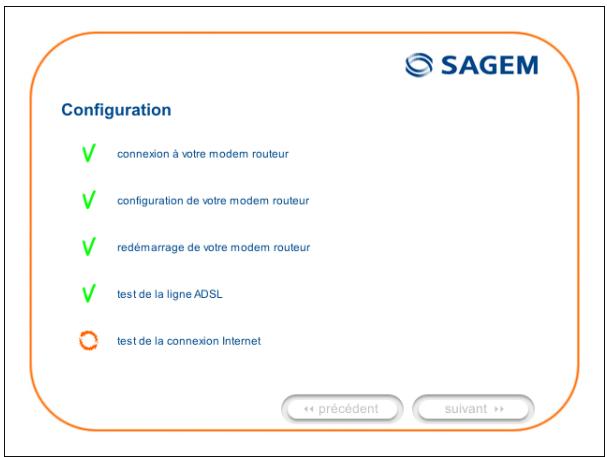

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement; votre routeur est opérationnel.

terminer

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

3.3 Installation et configuration de votre routeur sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 2400/2440 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique représentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l'interface USB doit impérativement s'effectuer avant le raccordement du connecteur USB.

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenterrer de légères différences.

1 Vous avez sélectionné l'interface USB, l'écran ci-contre apparait.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Effectuez le raccordement du câble USB comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble USB.

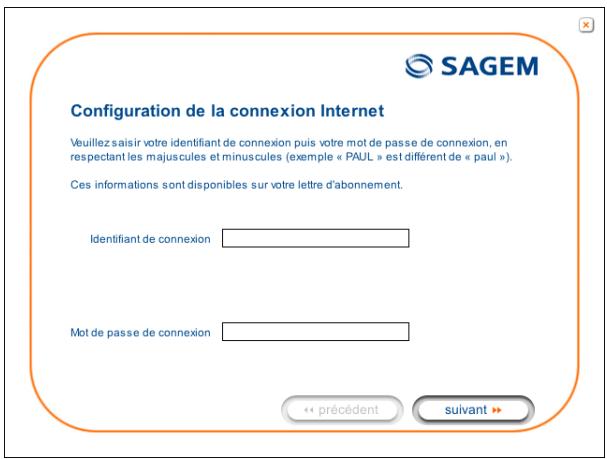

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

suivant

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

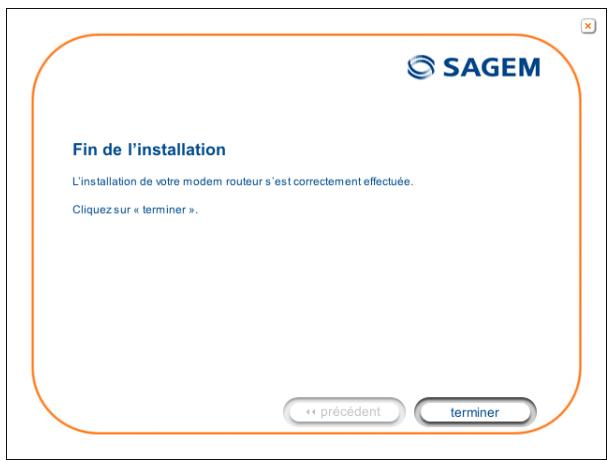

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement; votre routeur est opérationnel.

terminer

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

Si vous désirez installer votre routeur avec une autre interface, vous devez impérativement désinstaller votre routeur.

Pour ce faire :

Déinstallation.

3.4 Installation et configuration d'un ordinateur supplémentaire

Vous avez besoin d'installer un ordinateur

supplémentaire en cliquant sur le bouton

Vous souhaitez installer un ordinateur supplémentaire (votre modem routeur est déjà connecté)

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

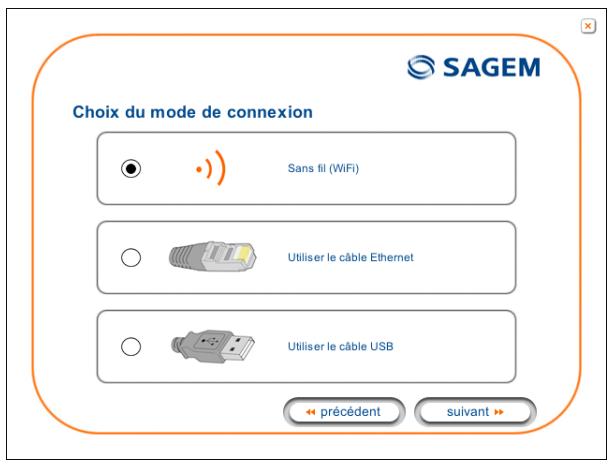

1 L'écran ci-contre apparait.

Cet écran permet de choisir à quelle interface (Wi-Fi, Ethernet ou USB) vous désirez connecter votre routeur à votre ordinateur.

Cliquez sur "Sans fil (Wi-Fi)" pour installerer votre routeur sur l'interface Wi-Fi (cf. § 3.1),

Cliquez sur "Utiliser le câble Ethernet" (cf. § 3.2),

Cliquez sur "Utiliser le câble USB" (cf. § 3.3),

puis cliquez sur le bouton

pour poursuivre

L'installation.

Les étapes concernant :

• Les branchements électrique et à la ligne ADSL du routeur,
• Ainsi que la configuration du routeur (identifiant de connexion, mot de passe de connexion, etc.).

ne sont plus à effectuer dans l'installation d'un ordinateur supplémentaire quelles que soient l'interface (Wi-Fi, Ethernet ou USB).

4. Installation et configuration du routeur SAGEM F@st™ 2404/2444

Ce chapitre traite	> de l'installation de votre Routeur avec l'adaptateur USB Wi-Fi.	§ 4.1.1
	> de l'installation de votre routeur avec le composant Wi-Fi intégré de votre ordinateur.	§ 4.1.2
	> de l'installation de votre routeur à la carte réseau de votre ordinateur (Ethernet).	§ 4.2
	> de l'installation d'un ordinateur supplémentaire.	§ 4.3

L'installation et la configuration de votre routeur SAGEM F@st™ 2404/2444 peuvent s'effectuer avec les interfaces suivantes :

Avant d'installer votre routeur SAGEM F@st™ 2404/2444, nous vous conseillons de désinstaller tout routeur ADSL.

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désentrer de légères différences.

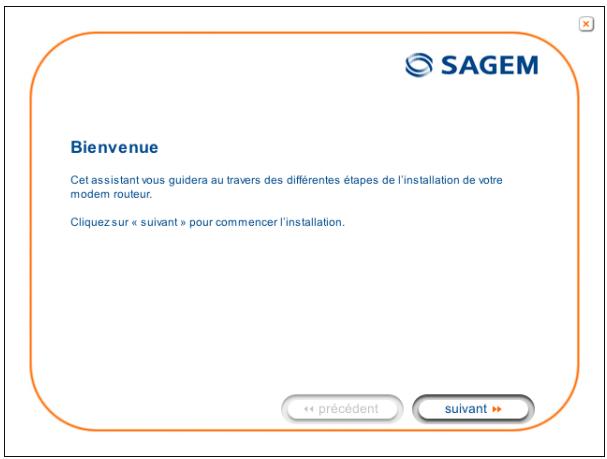

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisissez : :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

L'écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

suivant

Cliquez sur le bouton pour poursuivre l'installation

Un écran permettant de choisir le type d'installation (première installation ou installation d'un ordinateur supplémentaire) apparaît.

Pour une première installation, nous vous conseillons de cocher le bouton

Vous souhaitez installer votre modem routeur pour la première fois

puis de cliquer sur pour poursuivre l'in

L'écran ci-contre apparaît.

Cet écran permet de choisir à quelle interface (Wi-Fi ou Ethernet) vous désirez connecter votre routeur à votre ordinateur.

Sélectionnez l'interface désirée puis

cliquez sur le bouton pour poursuivre l'installation

L'installation de votre routeur par les différentes interfaces est détaillée ci-après dans l'ordre affiché sur l'écran précédent (choix du mode de connexion).

4.1 Installation par l'interface wi-fi

Vous avez sélectionné l'interface sans fil (Wi-Fi), l'écran ci-contre apparait.

Cet écran permet de choisir le mode de connexion sans fil (Wi-Fi). Deux modes de connexion vous sont proposés :

• soit en utilisant un adaptateur (clé) USB Wi-Fi raccordé à votre ordinateur,
• soit en utilisant l'interface Wi-Fi intégrée de votre ordinateur.

4.1.1 Adaptateur USB wi-fi

Lors de l'installation, vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 5a).

L'installation gère le modèle d'adaptateurs Wi-Fi USB de marque SAGEM XG 760N (fourni dans le pack). Le pilote de cette clé est gravé sur le CD-ROM.

Si vous désirez utiliser une autre clé, il vous sera demandé au cours de l'installation d'installer le pilote de cette clé.

Vous avez sélectionné l'adaptateur USB Wi-Fi en cliquant sur le bouton

adaptateur USB Wi-Fi pour poursuivre l'installation.

puis vous avez cliqué sur le bouton suivant pour

L'écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparait.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparaît.

Branchez l'adaptateur Wi-Fi USB XG - 760N (fourni dans le pack) sur une embase correspondante disponible sur votre ordinateur conformément à l'animation présentée à l'écran.

Dès que la clé est branchée, "Patientez" s'affiche à l'écran vous invitant à patienter pendant l'installation du pilote de votre clé USB Wi-Fi XG - 760N.

Ensuite, l'écran ci-contre apparaît vous invitant à paramétrer l'interface Wi-Fi. Pour ce faire :

• Sélectionnez dans la liste déroulante le nom du routeur (SSID indiqué sur l'étiquette collée sur le coffret) auquel vous souhaitez associer votre ordinateur. Dans le cas contraire, cliquez sur le bouton rafraîchir, puis sélectionnez le dans la liste déroulante.
• Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur le coffret.

suivant

Cliquez sur le bouton

pour poursuivre l'installation.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au routeur via l'adaptateur USB Wi-Fi.

L'écran ci-contre apparait.

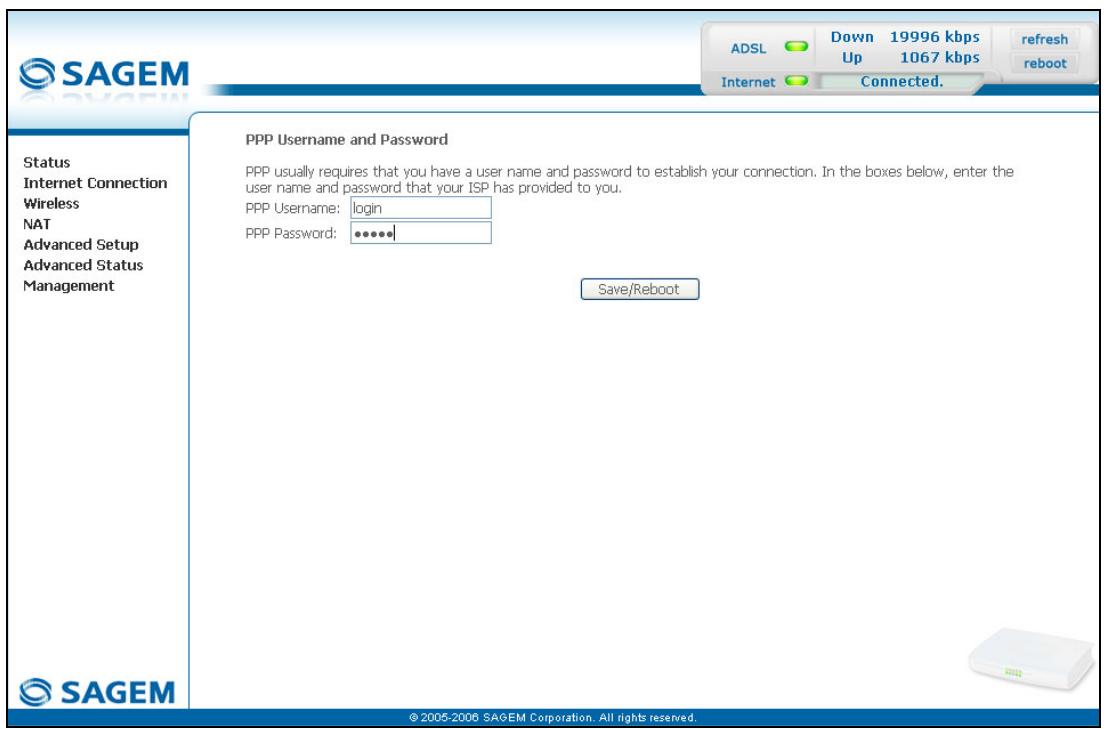

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur tout courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointillé vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

4.1.2 Interface wi-fi intégrée de votre ordinateur

Vous avez choisi d'utiliser le Wi-Fi intégré de votre ordinateur en cliquant sur le bouton

Utiliser le WiFi intégré de votre ordinateur. Les ordinateurs pré-équipés sans fil (WiFi) disposent en général de la mention "WiFi", "WLAN", ou "Centrino". Néanmoins, suivant les constructeurs, cette mention peut varier, reportez-vous à la documentation de votre ordinateur.

puis vous cliquez sur le bouton

pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

L'écran ci-contre apparaît et vous invite à patienter.

L'écran ci-contre apparait.

Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions présentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6b L'écran ci-contre apparait et vous invite à patienter.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via l'interface Wi-Fi intégrée de votre ordinateur.

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

4.2 Installation et configuration de votre routeur à la carte réseau de votre ordinateur (ethernet)

L'embase Ethernet représentée ETH du SAGEM F@stTM 2404/2444 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur un câble à double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-X auto-detectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé:

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,
• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenterrer de légères différences.

Vous avez sélectionné l'interface Ethernet, l'écran ci-contre apparait. Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Effectuez le raccordement du câble Ethernet comme décrit à l'écran.

Remarque: Le câble Ethernet peut être connecté à un quelconque port Ethernet (ETH1 à ETH4).

suivant

Cliquez sur le bouton pour poursuivre l'installation.

4 L'écran ci-contre apparait et vous invite à patienter.

L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble Ethernet.

L'écran ci-contre apparait.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

suivant

Cliquez sur le bouton pour poursuivre l'installation.

L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement; votre routeur est opérationnel.

terminer

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

Si vous désirez installer votre routeur avec une autre interface, vous nevez impérativement désinstaller votre routeur.

Pour ce faire :

Désinstallation.

4.3 Installation et configuration d'un ordinateur supplémentaire

Vous avez besoin d'installer un ordinateur

supplémentaire en cliquant sur le bouton

Vous souhaitez installer un ordinateur supplémentaire (voir modem outre est dejà centr)

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

1 L'écran ci-contre apparait.

Cet écran permet de choisir à quelle interface (Wi-Fi ou Ethernet) vous désirez connecter votre routeur à votre ordinateur.

Cliquez sur "Sans fil (Wi-Fi)" pour installerer votre routeur sur l'interface Wi-Fi (cf. § 4.1),

Cliquez sur "Utiliser le câble Ethernet" (cf. § 4.2),

puis cliquez sur le bouton

suivant

pour poursuivre

L'installation.

Les étapes concernant :

• Les branchements électrique et à la ligne ADSL du routeur,
• Ainsi que la configuration du routeur (identifiant de connexion, mot de passe de connexion, etc.).

ne sont plus à effectuer dans l'installation d'un ordinateur supplémentaire quel que soit l'interface (Wi-Fi ou Ethernet).

5. Configuration des paramètres réseaux

Ce chapitre traite	de la configuration en client DHCP	Page 5-3
	de la lecture des informations du serveur DHCP	Page 5-4
	de la lecture des informations du client DHCP	Page 5-6

1) configurer votre ordinateur afin qu'il puisse communiquer avec votre routeur. 2) et de visualiser les paramètres "Réseaux" de votre routeur.

Votre routeur implémente les fonctions de serveur, relais et client DHCP (Dynamic Host Configuration Protocol) conformément aux RFC 2131 et RFC 3132 tandis que l'ordinateur connecté directement au routeur ou via un réseau local par son interface LAN n'implémente que la fonction de client DHCP.

Sur réception d'une requête DHCP émanant de votre ordinateur (voir ) connecté ou non à votre routeur, celui-ci répond en indiquant :

• une adresse parmi la plage définie à la configuration, le masque de sous-réseau,
• la passerelle par défaut (adresse de votre routeur),
• L'adresse de la passerelle comme serveur DNS. La fonction « DNS Relay » est automatiquement activée.

La plage d'adresses IP configurée doit être dans le même sous-réseau que l'interface LAN.

Il est impératif que votre ordinateur soit configuré en client DHCP ou qu'il ait une adresse IP fixe dans la plage de configuration définie par le serveur DHCP.

La configuration en client DHCP est la solution la plus communément utilisée.

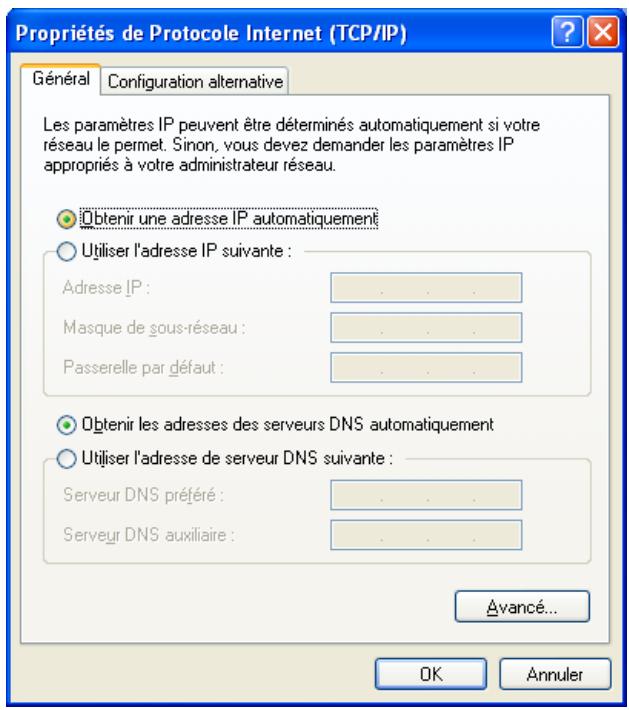

Sous windows XP

• clique sur Démarrer / Panneau de configuration / Connexions réseaux.
• cliquez à l'aide du bouton droit sur le réseau idoine puis sélectionnez Propriétés ; l'écran Propriétés de connexions au réseau local apparait.
• sélectionnez le protocole TCP/IP puis cliquez sur le bouton Priorités ; l'écran Propriétés de Internet Protocol (TCP/IP) apparait.
• sélectionnez l'onglet général puis la case "obtenir une adresse IP automatique" et la case "obtenir les adresses des serveurs DNS automatique".
• cliquez sur le bouton OK pour valider votre choix.

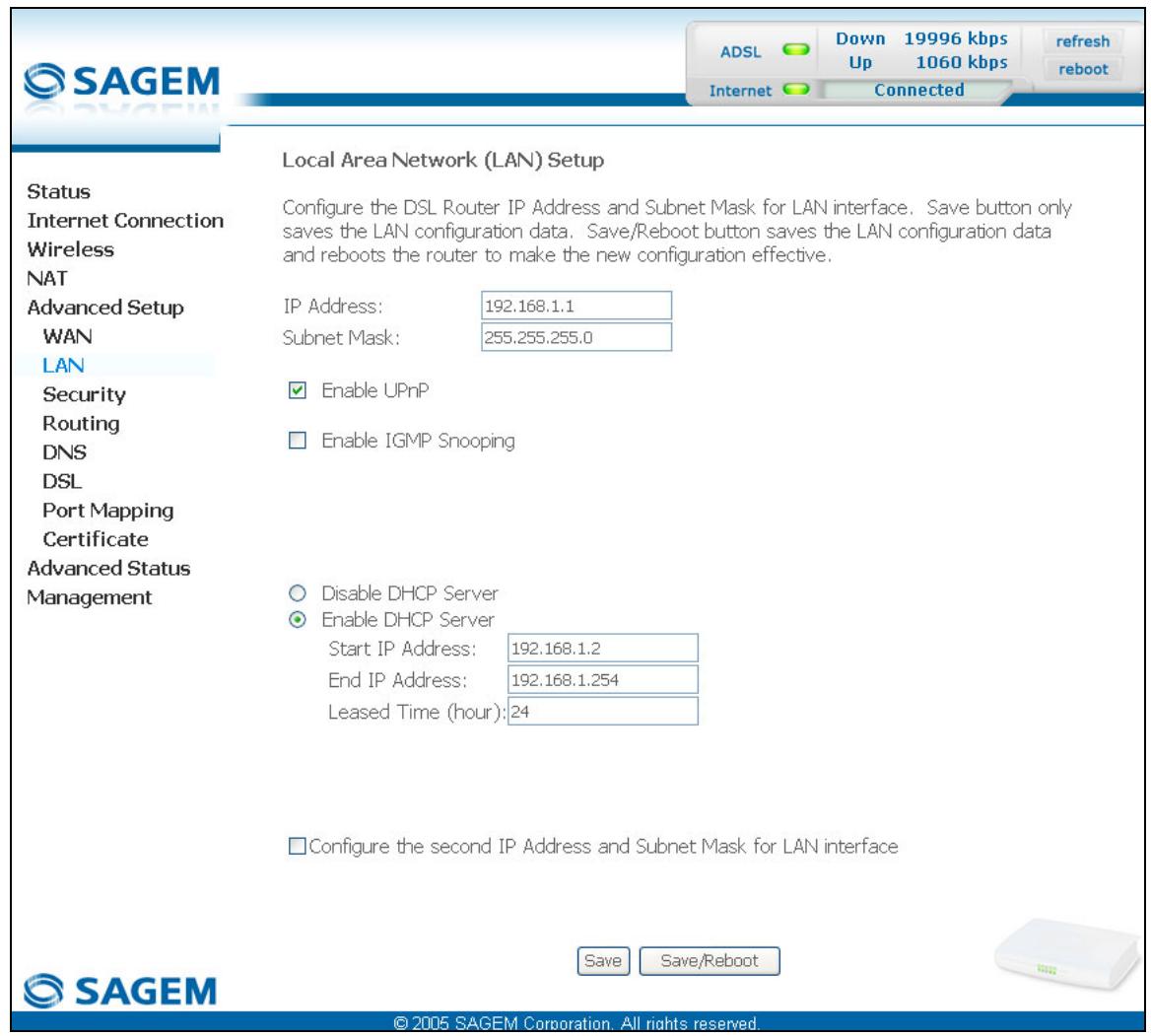

2) Informations du serveur DHCP

Pour obtenir ces informations :

• Ouvrez votre navigateur puis entrez http://myrouter ou http://192.168.1.1 (adresse IP par défaut du router) pour accéder à l'écran de bienvenue,

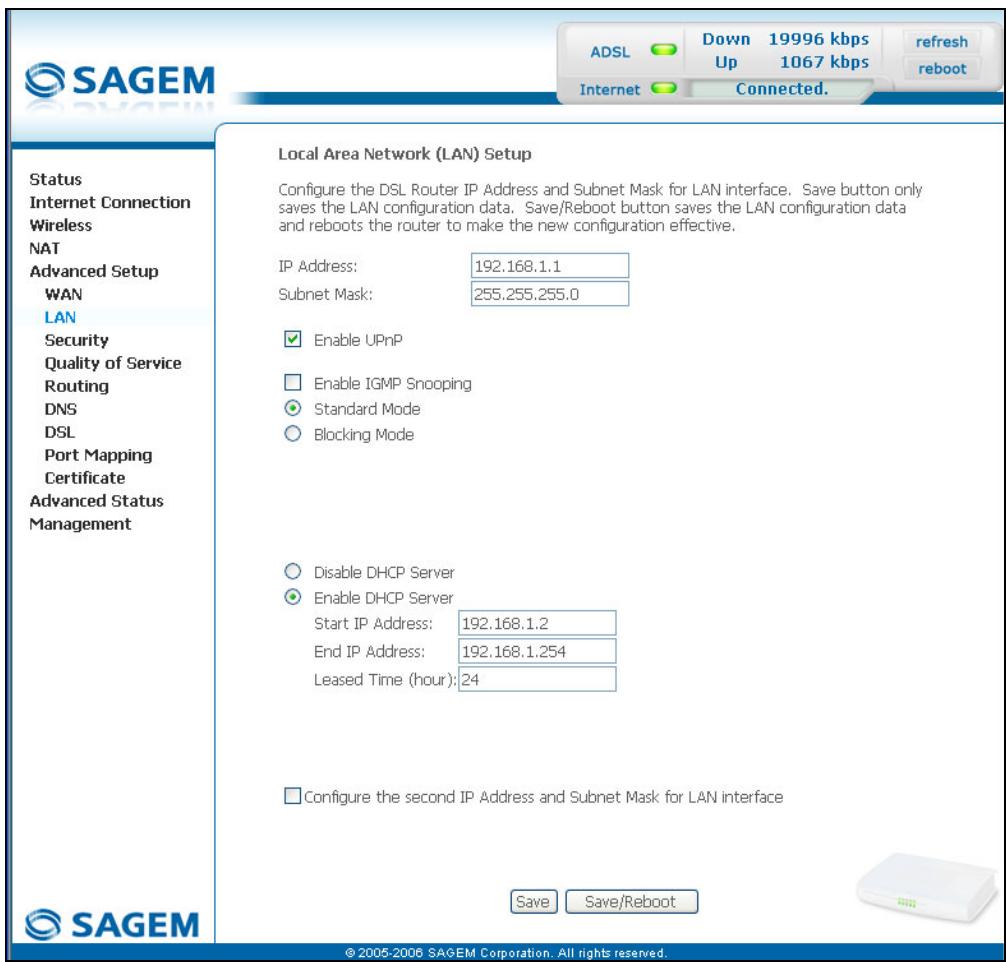

• Cliquez sur le menu "LAN" de la rubrique Advanced Setup ; l'écran ci-après apparaît :

Champ	Signification	Affichage
IP Address	Affiche l'adresse de sous-réseau	192.168.1.1
Subnet Mask	Affiche le masque de sous-réseau du réseau IP.	255.255.255.0
Start IP Address	Affiche la première adresse attribuée par le serveur DHCP.Remarque: : Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.	192.168.1.2
End IP Address	Affiche la dernierie adresse attribuée par le serveur DHCP.Remarque: : Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.	192.168.1.254
Leased Time (hour)	Affiche la période d'obtention (en heures) d'une adressé IP pour un terminal.	24

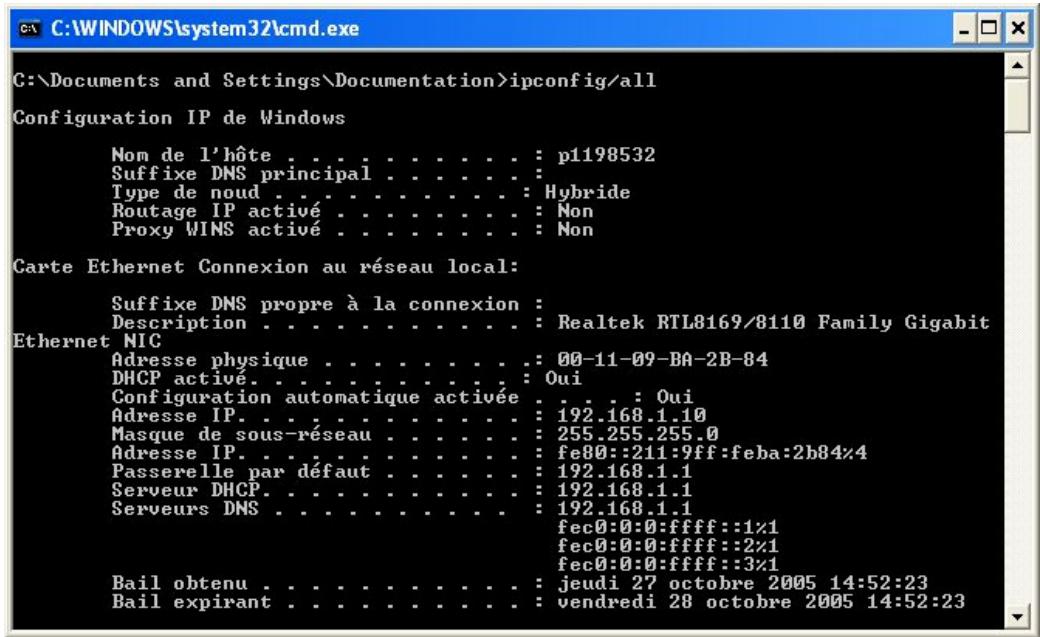

3) Informations du client DHCP

Pour obtenir ces informations :

Sous Windows XP, 2000 et Me

Cliquez sur le bouton Démarrer, sélectionnez Exécuter, saisissez cmd puis cliquez sur OK ; l’écran d’invite de commandes apparaît. Saisissez ipconfig/all (ou ipconfig/all) puis validez par Entrée.

6. Informations / configuration

Ce chapitre traite	> de l'accès à l'écran de bienvenue	§ 6.1
	> de recommendations pour l'utilisation des écrans de configuration	§ 6.2
	> de l'état de la connexion ADSL	§.6.3

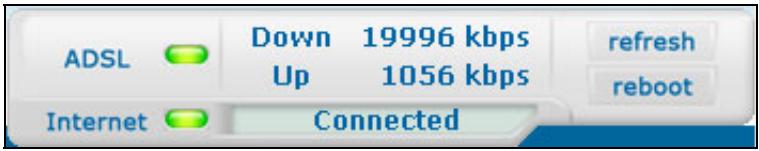

	> des indications affichées sur le cadre de visualisation située dans les fenêtres du configurateur HTTP	§ 6.4

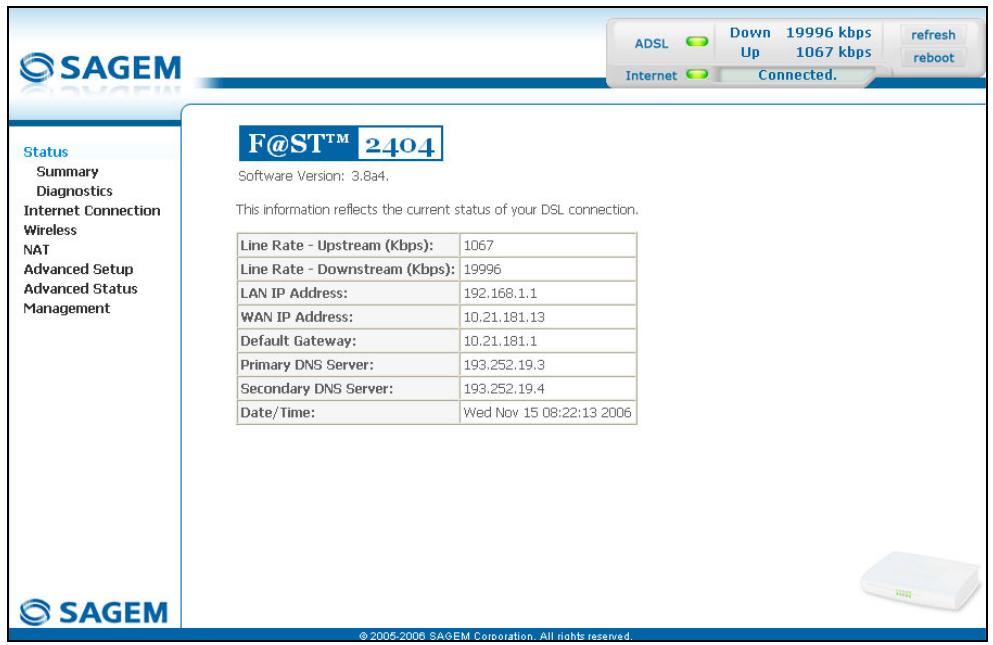

	> de la rubrique "Status"	§ 6.5
	> de la rubrique "Internet Connection"	§ 6.6

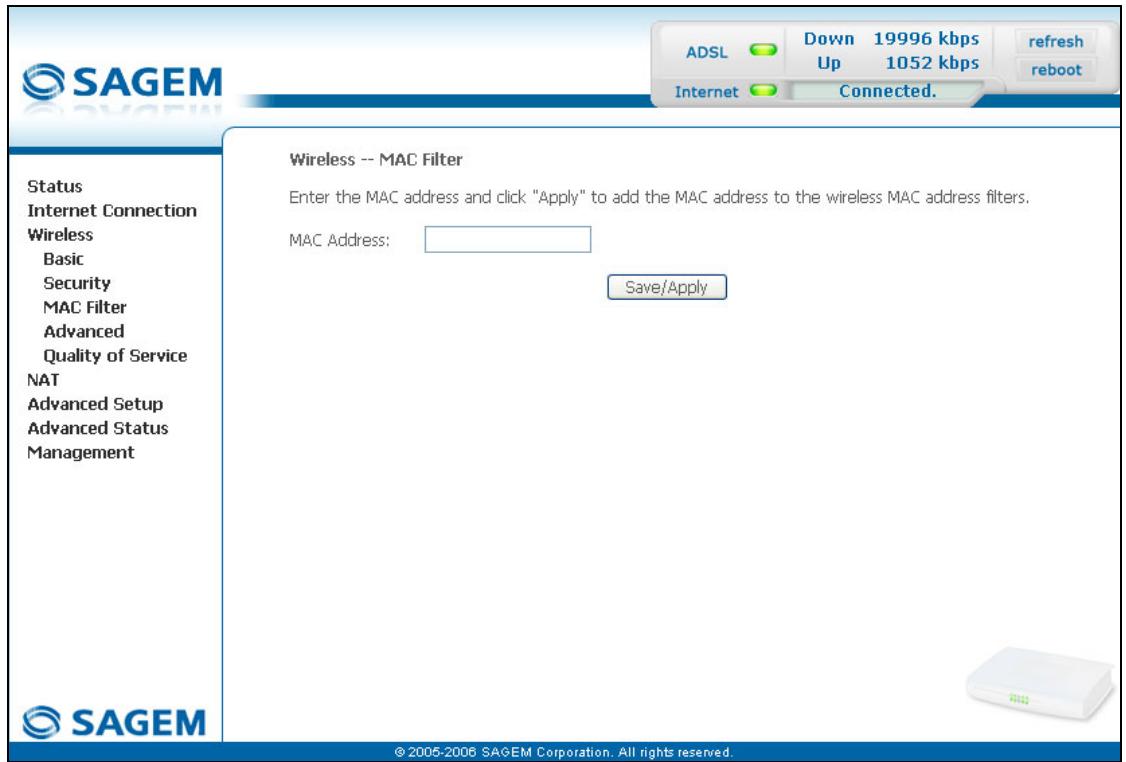

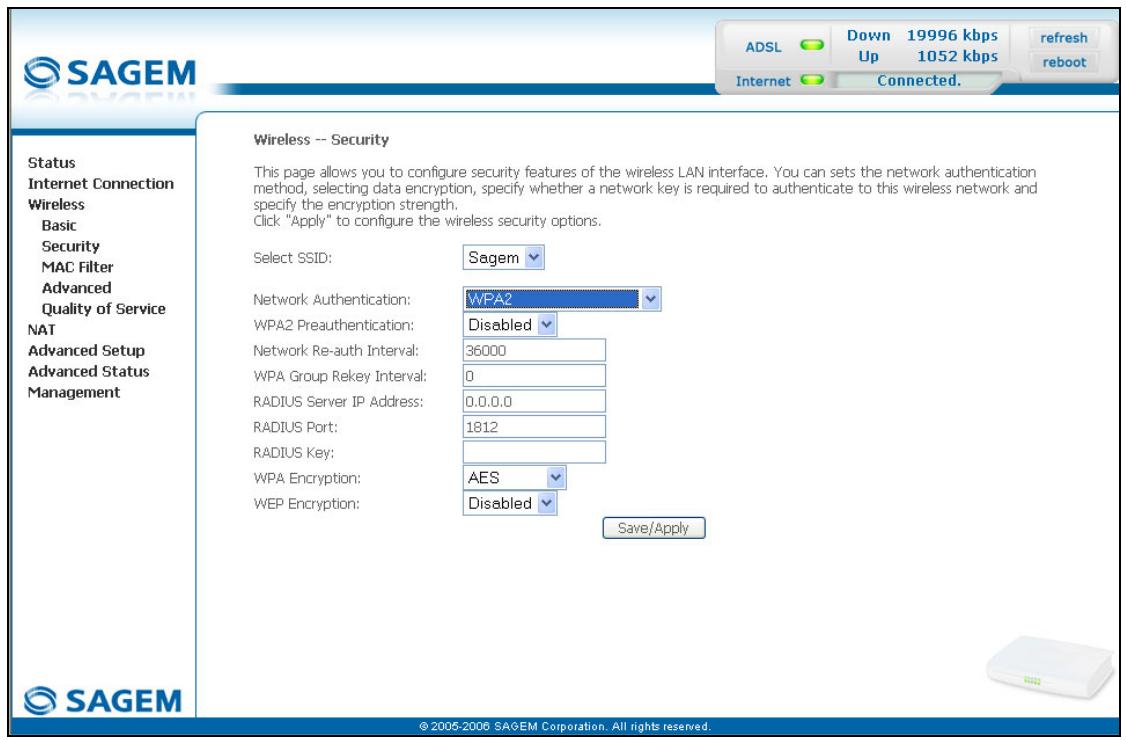

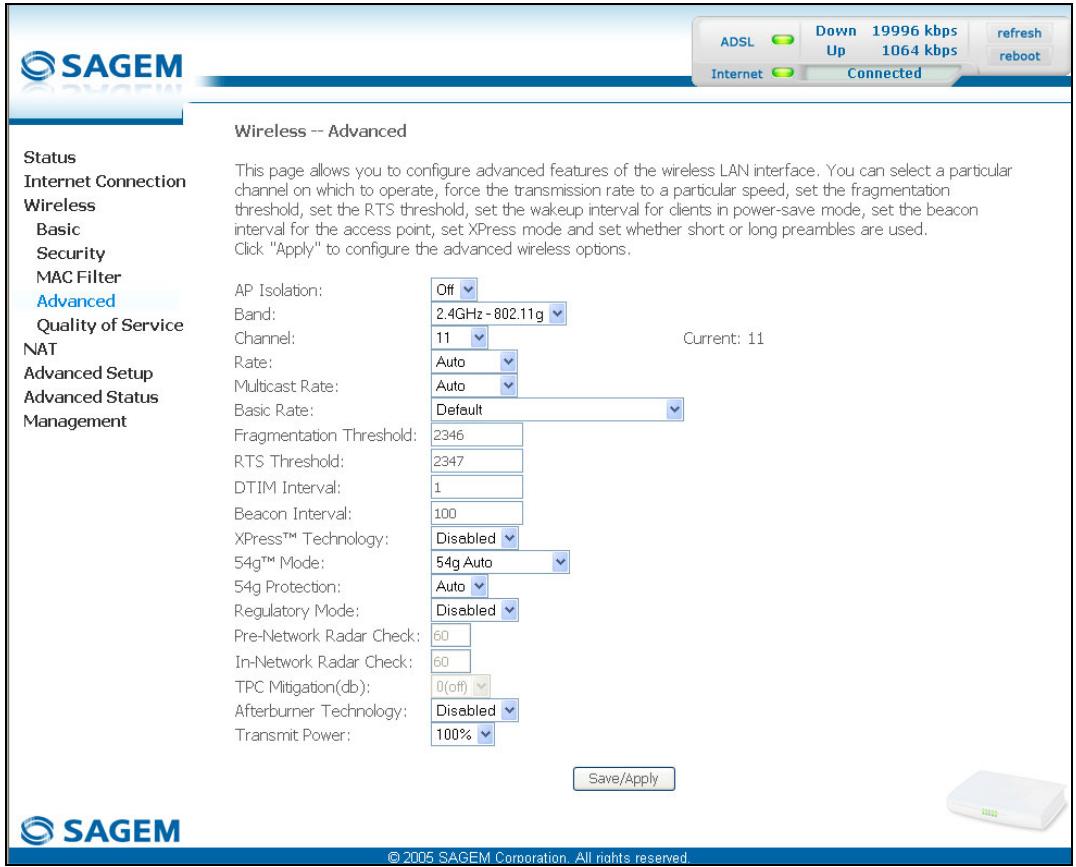

	> de la rubrique "Wireless"	§ 6.7

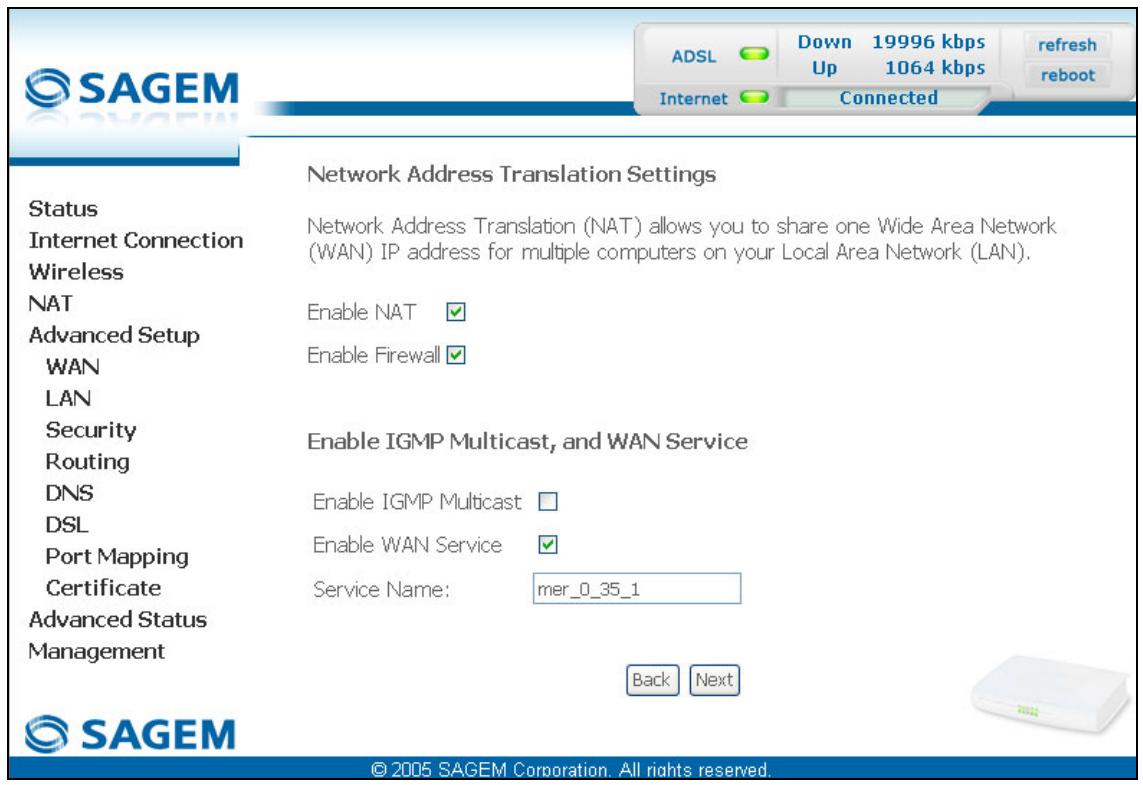

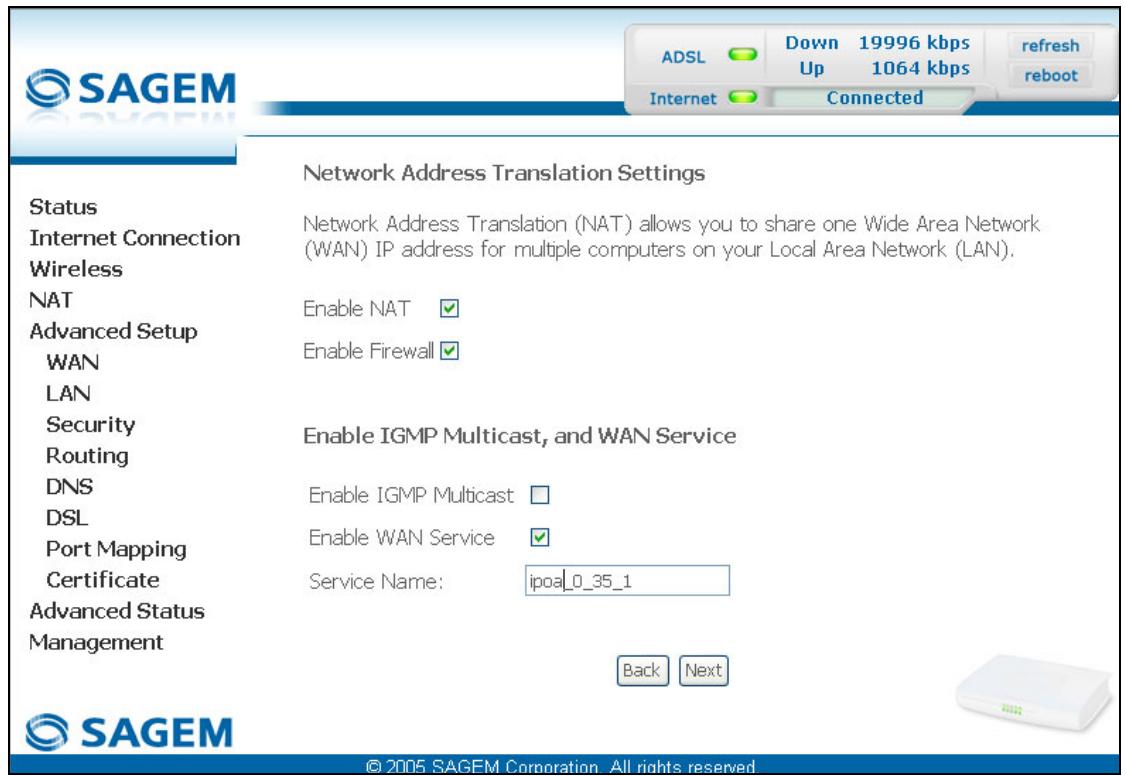

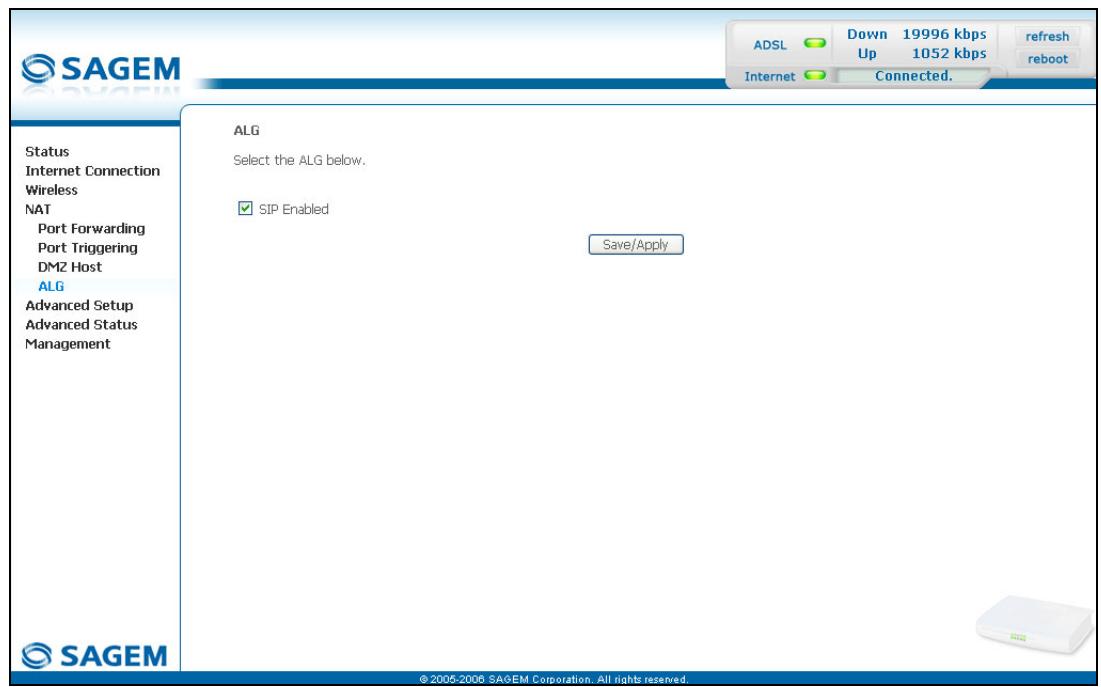

	> de la rubrique "NAT"	§ 6.8

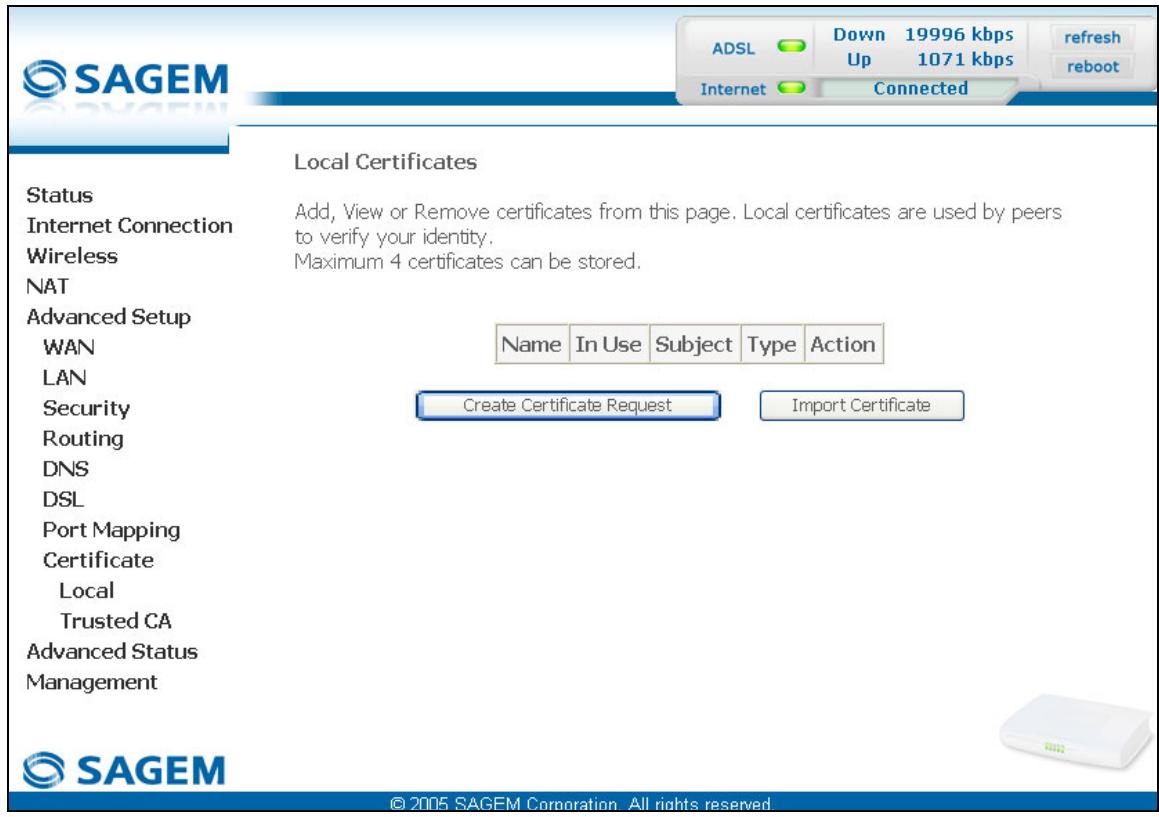

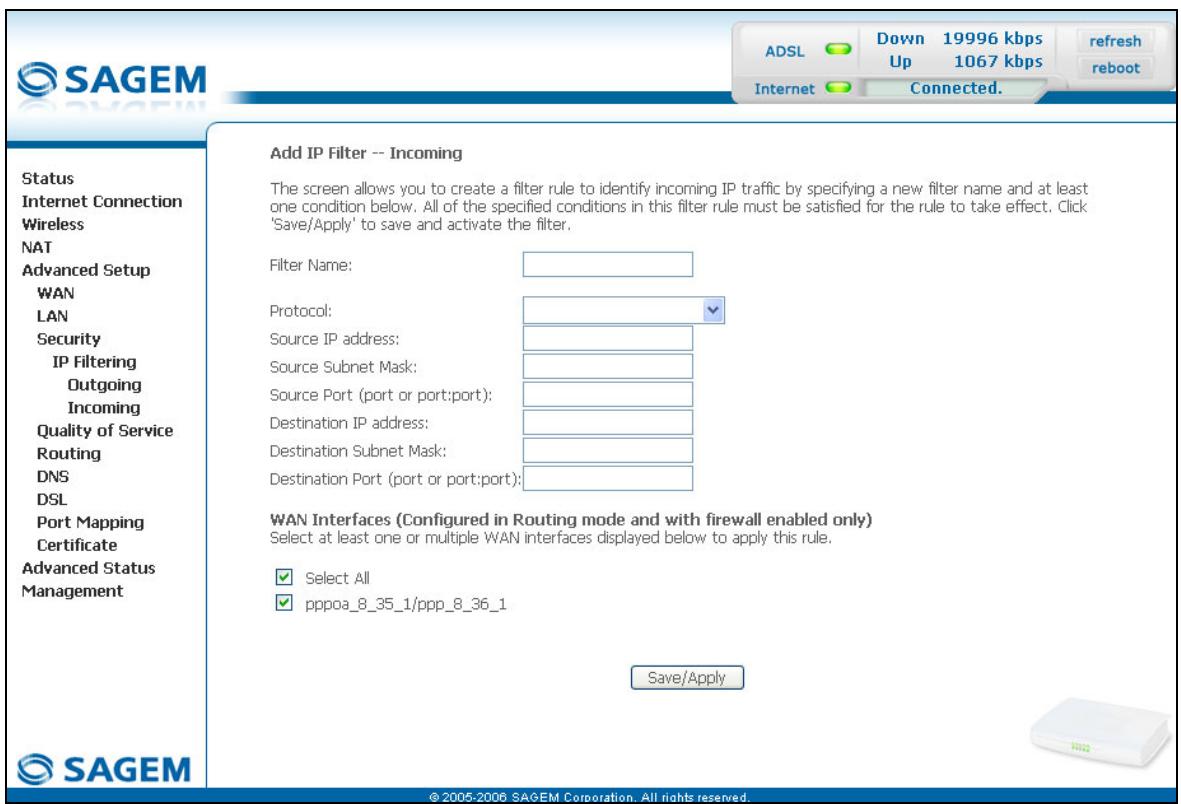

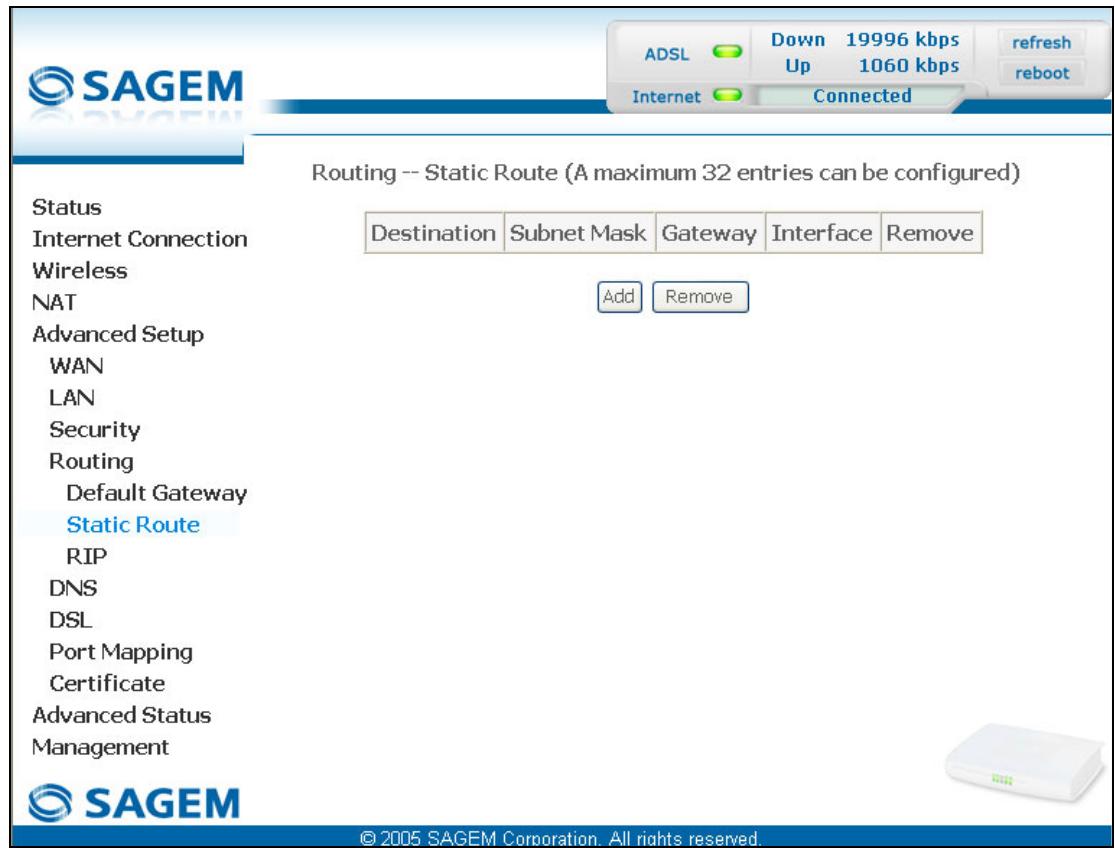

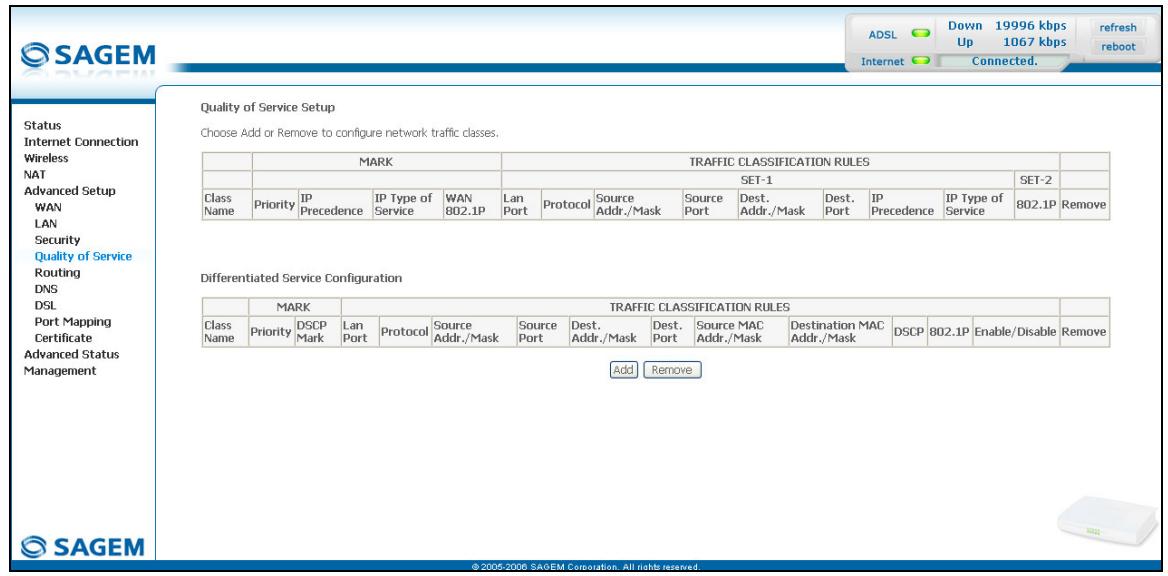

	> de la rubrique "Advanced Setup"	§ 6.9

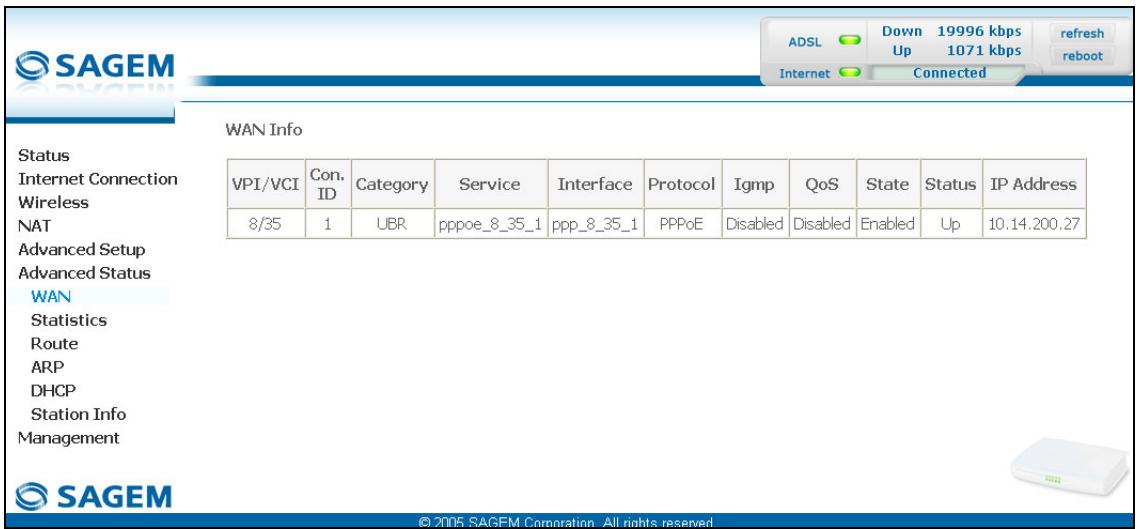

	> de la rubrique "Advanced Status"	§ 6.10

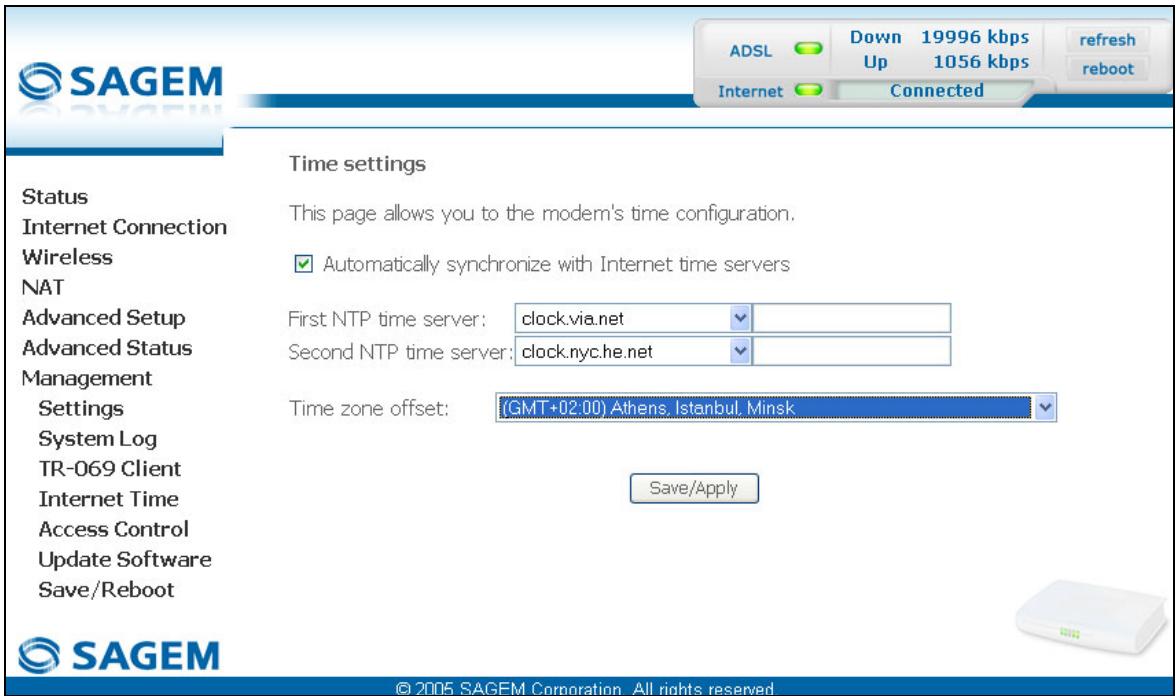

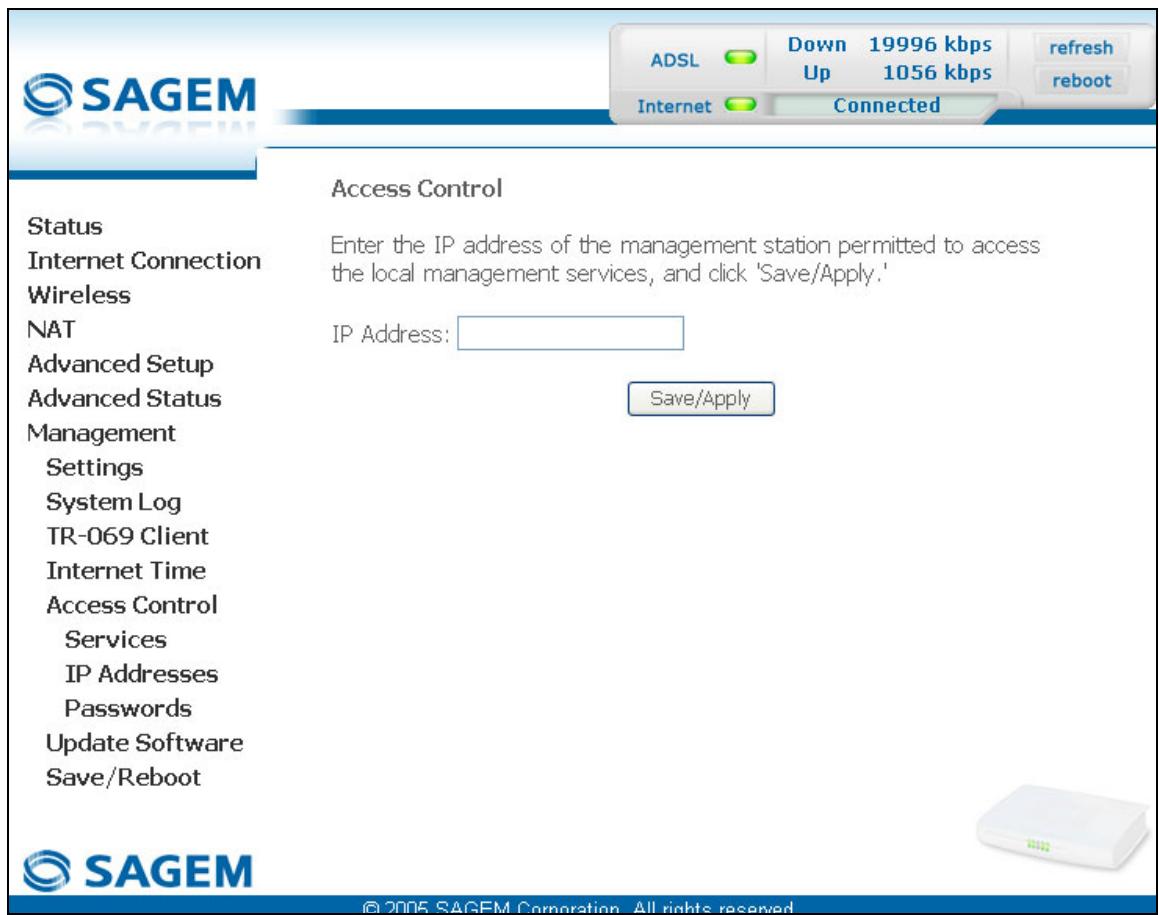

	> de la rubrique "Management"	§ 6.11

6.1 Accès à l'écran de bienvenue

Pour accéder à cet écran, il est nécessaire d'avoir configuré l'une des interfaces disponibles de votre ordinateur en utilisant le CD-ROM d'installation fourni avec votre routeur :

SAGEM F@stTM 2400/2440 voir chapitre 3. SAGEM F@stTM 2404/2444 voir chapitre 4.

Si vous utilisez la carte réseau Ethernet de votre ordinateur pour configurer votre routeur, connectez-la au port Ethernet dont l'embase est marquée ETH (encadré Jaune).

La configuration de votre routeur s'effectue alors à l'aide d'un simple navigateur Internet (ex. Internet Explorer).

La fonction serveur DHCP du routeur est activée par défaut avec une plage d'adresses définie comme indiqué au §6.9.2.

Ce chapitre détaillé l'Interface Homme Machine (IHM) d'un routeur SAGEM F@stTM 2404/2444 qui dispose de quatre interfaces Ethernet. Dans le cas d'un routeur SAGEM F@stTM 2400/2440 qui dispose d'une interface USB supplémentaire, cette différence sera mentionnée en la circunstance.

Pour accéder au configurateur, procédez comme suit :

1 Dans le menu Start, sélectionnez All Programs / SAGEM F@st 2404, puis cliquez à l'aide du bouton gauche sur Configuration. 2 L'écran ci-après vous invite à vous connecter.

Saisissez dans le champ "Nom d'utilisateur" admin par défaut.

Saisissez dans le champ "Mot de passe" admin par défaut.

Puis cliquez sur OK pour valider.

Remarque : Dans la barre du haut de l’écran figure l’adresse IP de l’équipement (192.168.1.1).

Le navigateur Web de votre ordinateur s'ouvre et affiche l'écran de bienvenue du routeur. Le nom de l'équipement s'affiche en titre (SAGEM F@stTM 2400 ou SAGEM F@stTM 2404).

Des rubriques de configuration de l'équipement apparaisent dans la zone gauche de l'écran de bienvenue.

Cet écran affiche :

au centre, une zone montrant l'état actuel de la connexion ADSL (cf. § 6.3). En haut et à droite, un cadre de visualisation permettant de connaître à tous moments l'état de la ligne ADSL, de rafraîchir la fenêtre affichée et de redémarrer votre routeur (cf. § 6.4). À gauche, une liste de 7 rubriques (cf. § 6.5 à 6.11) composées de menus et de sous-menus. Ceux-ci permettent de visualiser et de configurer les paramètres de votre routeur.

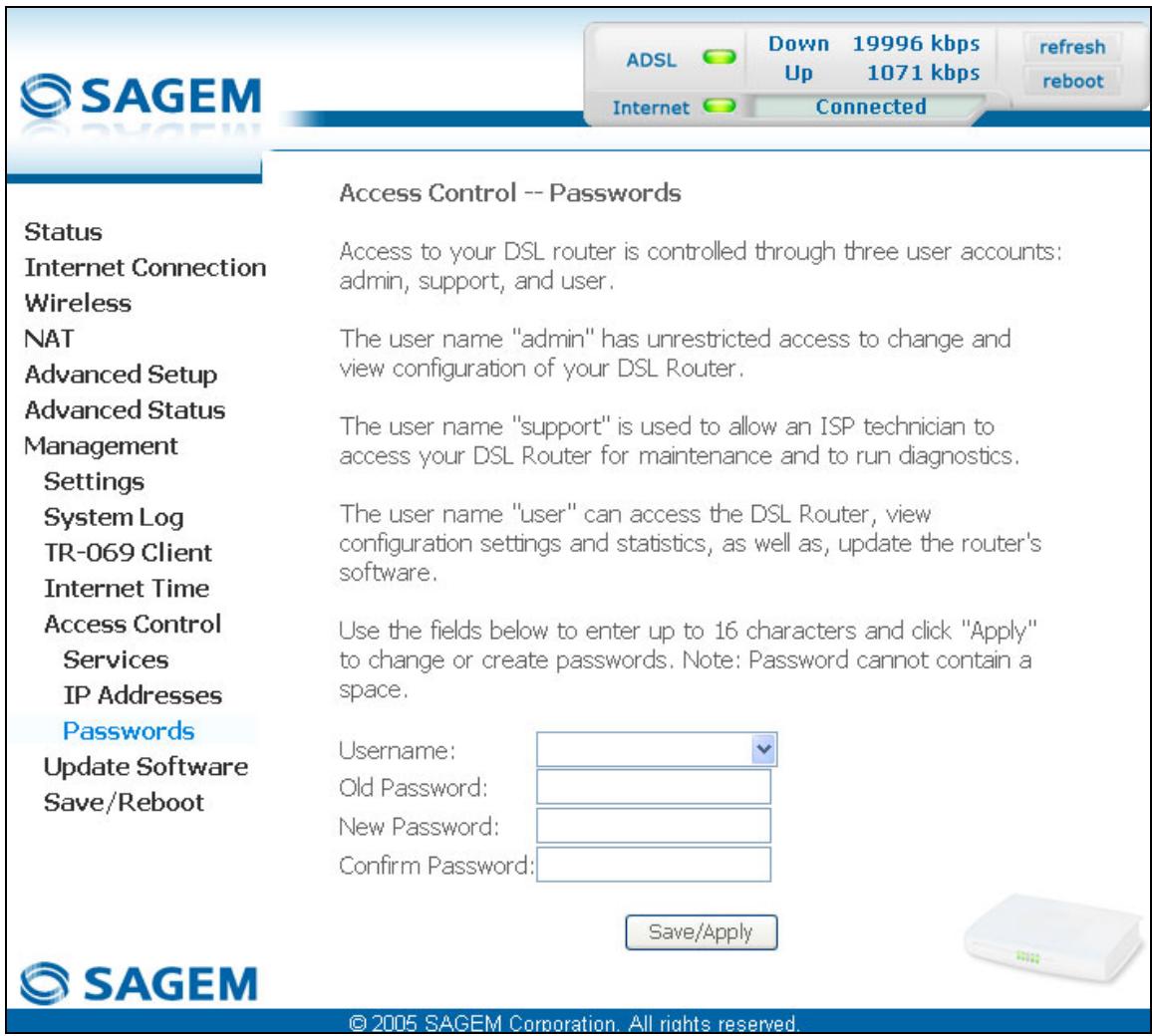

Pour optimiser la sécurité de votre réseau, vous pouvez modifier le mot de passe d'accès au configurateur de votre routeur.

6.2 Recommendations

La signification des principaux boutons couramment présents dans toutes les fenêtres de configuration est donnée dans le tableau ci-après.

Add	Cliqueur sur ce bouton pour afficher une nouvelle fenêtre pour en renseigner les champs utiles à l'ajout d'un objet.
Back	Cliqueur sur ce bouton pour revenir à l'écran précédent.
Close	Cliqueur sur ce bouton pour fermer la fenêtre active et revenir à l'écran précédent.
Edit	Cliqueur sur ce bouton pour afficher une nouvelle fenêtre afin de modifier les champs accessibles d'un objet préalablement sélectionné.
Next	Cliqueur sur ce bouton pour afficher l'écran suivant.
Remove	Cliqueur sur ce bouton pour supprimer d'une liste un objet sélectionné. Nota: Pour supprimer cet objet, il est impératif de cocher la case "Remove"
Save	Cliqueur sur ce bouton pour sauvegarder la saisie dans la mémoire non-volatile (flash) du routeur. Remarque: Cette valeur ne sera prise en compte que lorsque vous redémarrerez votre routeur.
Save/Apply	Cliqueur sur ce bouton pour sauvegarder la saisie dans la mémoire non-volatile (flash) du routeur. Remarque: cette valeur sera prise en compte immédiatement sans que vous ayez besoin de redémarrer votre routeur.

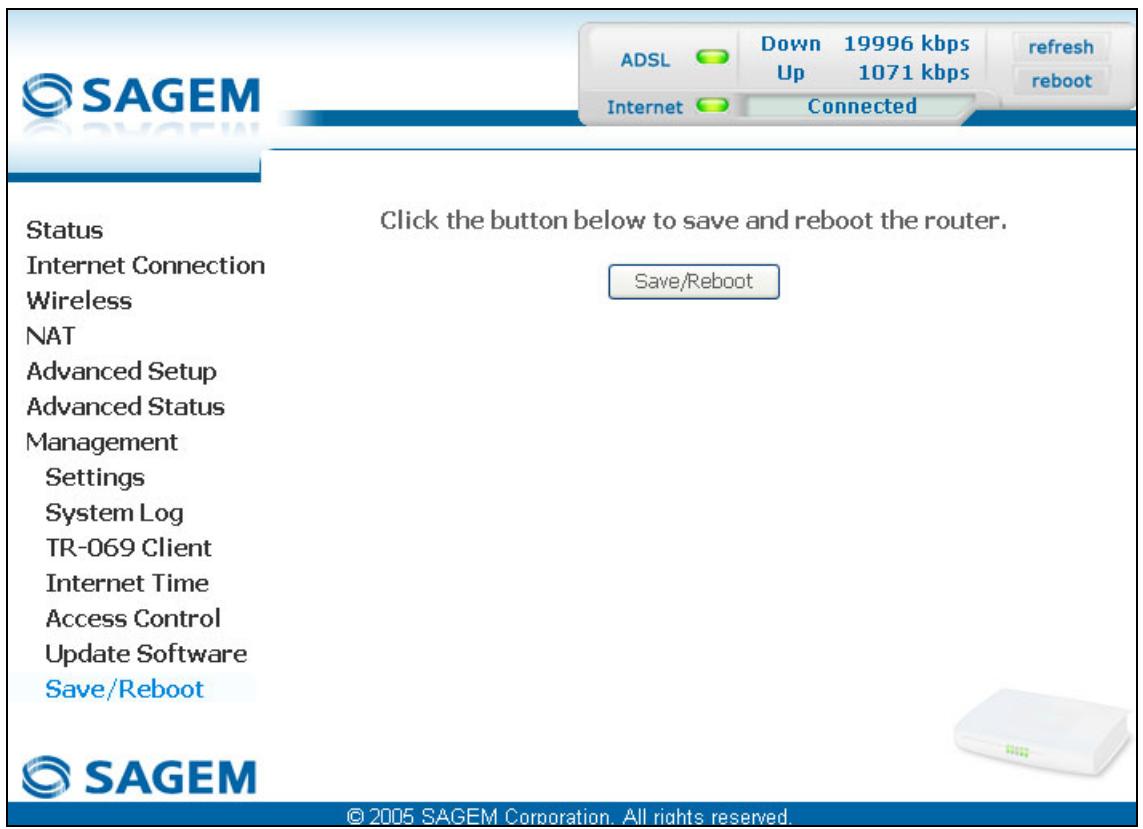

Save/Reboot	Cliqueur sur ce bouton pour sauvegarder la saisie dans la mémoire non-volatile (flash) du routeur puis redémarrer votre routeur.

Principes de base

1) Pour une lecture et une compréhension plus aisée, il ne sera pas relaté que pour prendre en compte la saisie de chaque écran il fallait cliquer sur les boutons Save ou Save/Apply ou Save/Reboot (sauf bien sûr si cela s'avère nécessaire). 2) En sélectionnant une rubrique, l'écran du premier menu de celle-ci s'affiche. De même en sélectionnant un menu, l'écran du premier sous-menu s'affiche. 3) Tous les champs des différents écrans sont explicités dans un tableau.

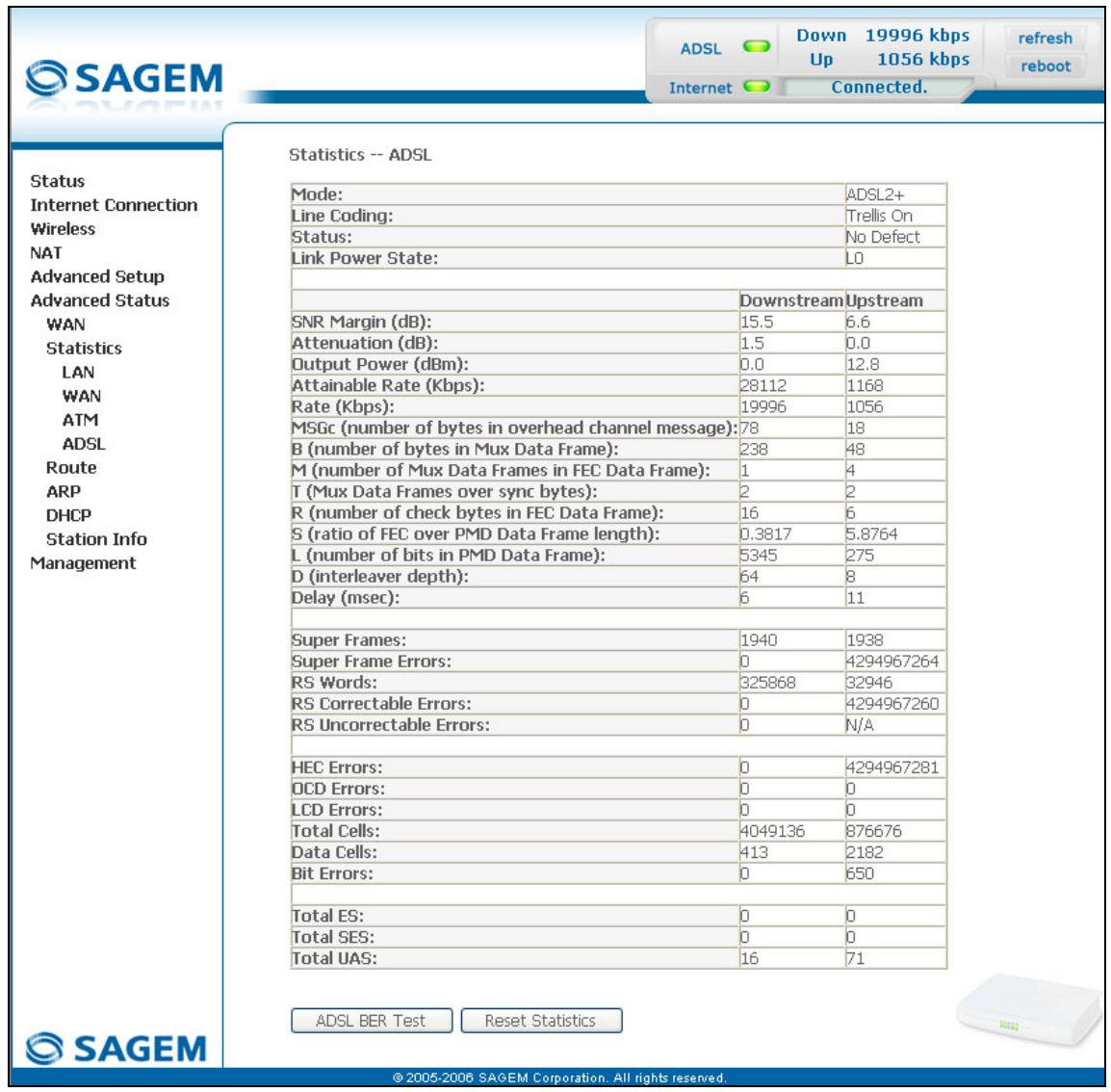

6.3 État de la connexion ADSL

Se référer au § 6.5.1 - Status/Summary.

6.4 Cadre de visualisation

Ce cadre de supervision s'affiche en permanence en haut et à droite de chaque fenêtre du configurateur HTTP.

Les différents objets qui le composent sont explicités ci-après.

LEDs

ADSL	Verte	Ligne ADSL synchronisée
	Jaune	Ligne ADSL en cours de synchronisation
	Rouge	Ligne ADSL non connectée
Internet	Verte	Connected	Adresse publique (WAN) distribuée au routeur
	Jaune	Waiting fot ISP	Ligne ADSL en cours de synchronisation ou adresse publique (WAN) non distribuée au routeur
	Eteinte	ADSL Down	Adresse publique (WAN) non distribuée au routeur ou ligne ADSL non synchronisée
		Not configured	Absence de VC (Virtual Channel) configuré
		Router Rebooting	Routeur redémarre
	Rouge	Access denied	Login et/ou Mot de passer erreions

Débits

Down	Affiche le débit nominal de ligne descendant
Up	Affiche le débit nominal de ligne montant

Boutons

refresh	Permet de rafraîchir les données affichées à l'écran
reboot	Permet de redémarrer votre routeur

6.5 Status

Un clic sur cette rubrique permet d'afficher les menus suivants :

Sommaire (cf. 6.5.1), - Diagnostics (cf. 6.5.2).

Objet : Ce menu vous permet d'afficher l'état actuel de votre connexion Internet.

• Sélectionnez le menu Summary dans la rubrique Status ; l'écran suivant apparait :

Cet écran apparaît également en écran d'accueil (voir § 6.1).

Le tableau ci-après donne la signification des différents champs affichés.

Champ	Signification
Software Version	Version logicielle actuelle embarquée.
Line Rate - Upstream (kbps)	Débit nominal descendant de ligne
Line Rate - Downstream (kbps)	Débit nominal montant de ligne
LAN IP Address	Adresse IP du réseau local (LAN)
WAN IP Address	Adresse IP du réseau distant (WAN)
Default Gateway	Adresse de la passerelle par défaut
Primary DNS Server	Adresse du serveur DNS primaire
Secondary DNS Server	Adresse du serveur DNS secondaire
Date / Time	Date et Heure (voir Remarque)

Remarque : Ce champ apparaît uniquement si dans le menu "Management / Internet Time" (voir § 6.11.4), la case "Automatically synchronize with Internet time servers" est cochée.

6.5.2 Diagnostics

Objet : Ce menu permet d'afficher tous les tests réalisés sur les connexions établies depuis votre routeur jusqu'à votre Fournisseur d'Accès à Internet (FAI). Ces tests concernent :

la connexion à votre réseau local (LAN), - la connexion à votre "DSL Service Provider", - connexion à votre "Internet Service Provider".

Un lien hypertexte (help) permet à l'utilisateur d'accéder à une aide contextuelle. Cette aide donne une explication sur l'état de la connexion (PASS en vert, DOWN en orange et FAIL en rouge) et fournit les procédures de dépannage appropriées.

La ligne ADSL traduit les trois états détaillés dans le tableau ci-après.

Etat	Couleur	Signification
PASS	Verte	Indique que le test s'est déroulé correctement.
DOWN	Orange	Indique qu'une interface (Ethernet, USB ou Wi-Fi) n'a pas été détectée.Remarque: L'interface USB concerne exclusivement le routeur SAGEM F@st™ 2400/2440.
FAIL	Rouge	Indique qu'un test a échoué ou que le lancement d'une commande est impossible.

Si un test affiche un état "FAIL", cliquez sur "Help" puis sur le bouton "Rerun Diagnostic Tests" en bas de la page "Help" afin de vous assurer que le test a été probant. Si le test affiche toujours "FAIL", vous devez suivre la procédure de dépannage affichée sur cette page.

• Sélectionnez le menu Diagnostics dans la rubrique Status ; l'écran suivant apparait :

Objet : Ce menu permet de saisir votre identifiant de connexion puis votre mot de passe de connexion.

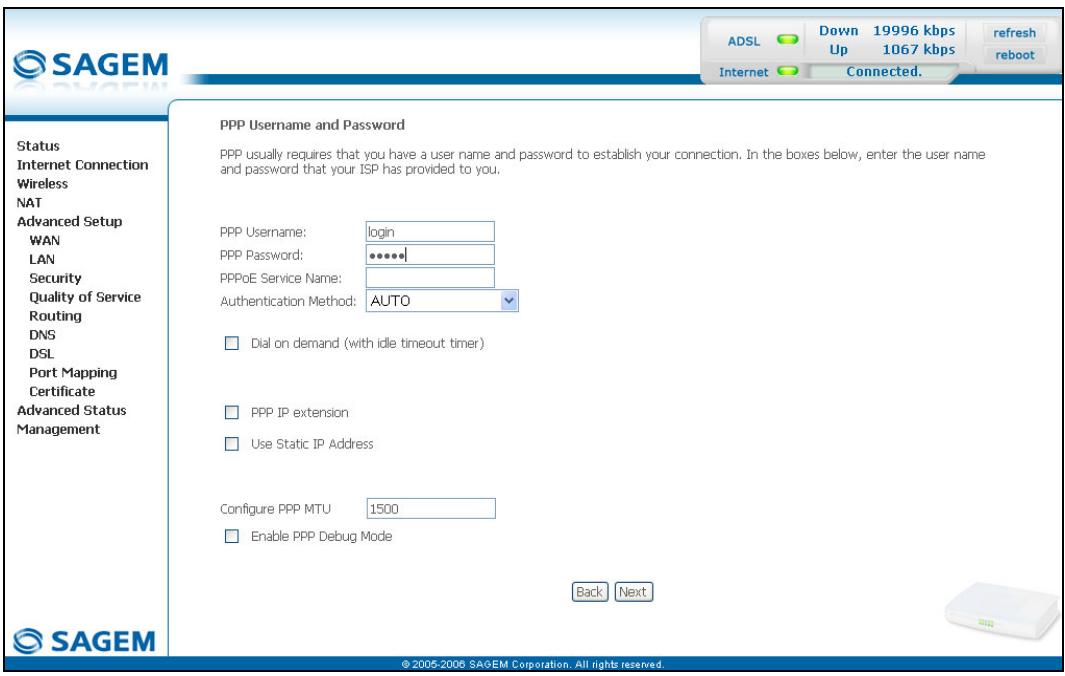

• Sélectionnez la rubrique Internet Connection pour afficher l'écran de configuration de connexion suivant :

Champ	Action	Par défaut
PPPUsername	Saisissez votre identifient de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
PPP Password	Saisissez votre mot de passer de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide

Si le message "There is no ppp connection" apparait, cela signifie que les paramètres du réseau distant (WAN) ne sont pas renseignés (cf. § - 6.9.1 - Advanced Setup / WAN).

Objet : Ce menu permet de configurer tous les paramètres basiques et avancés d'un réseau sans fil (Wireless) et d'activer ce réseau.

Cette rubrique comporte les cinq menus suivants :

Les menus Security, MAC Filter, Advanced et Quality of Service permettent de configurer des paramètres avancés de la rubrique Wireless. Ces menus ne s'affichent qu'à la seule condition que dans le menu Basic la case "Enable Advanced Wireless Configuration" soit cochée (non cochée par défaut).

Ces menus sont réservés à des utilisateurs avertis.

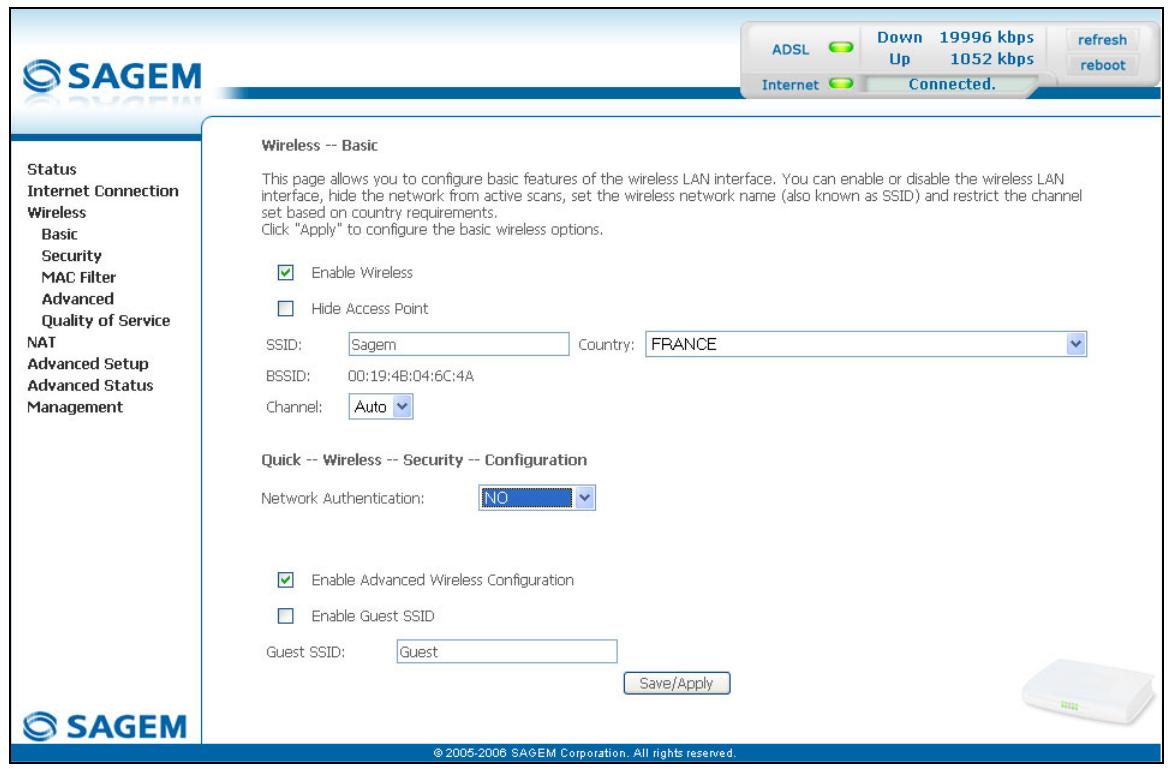

• Sélectionnez le menu Basic de la rubrique Wireless pour afficher l'écran de configuration du réseau sans fil suivant :

Champ	Action/Signification	Par défaut
Enable Wireless	Cochez la case idoine pour activer le réseau sans fil (Wi-Fi). Nota : La LED "Wi-Fi" allumée en fixe, en face avant du routeur, tímoigne de l'activation du réseau sans fil (Wi-Fi).	Case cochée
Hide Access Point	Cochez la case idoine pour masquer la diffusion du SSID et ainsi interdire la connexion par Wi-Fi à votre routeur. Remarque : Lorsque cette case est cochée, le SSID du routeur est absent de la liste des sites surveillés (Access Point) propre à l'utilitaire de l'adaptateur Wi-Fi.	Case non cochée
SSID	Saisissez le SSID de votre routeur. Nota : Celui-ci est indiqué sur l'étiquette collée sur le coffret.	Sagem
Country	Sélectionnez dans la liste déroulante le pays de votrechoix.	FRANCE
BSSID	C'est l'Adresse MAC de l'interface Wi-Fi du routeur (Access Point). Dans le mode "Structure", cette adresse identifie une cellule (BSS en anglais Basic Service Set). Cette cellule est un ensemble formé par le point d'accès et les stations situées dans sa zone de couverture. Non modifiable	-
Channel	C'est le canal radio utilisé par le routeur et ses clients "Wi-Fi" pour communiquer entre eux. Ce canal doit être le même pour le routeur et tous ses clients "Wi-Fi". Sélectionnez le canal souhaité dans la liste déroulante (auto, canaux 1 à 13). Nota : Le canal 11 correspond à la fréquence de 2462 MHz. Remarque : Si vous choisissez "Auto", l'équipement Wi-Fi sélectionnera le canal du point d'accès (routing) qui émettra le signal le plus fort. Vous trouvez un champ "Channel" identique dans le menu "Advanced" de cette@meme rubrique. Toute modification est reportée d'un champ à l'autre. Conformez-vous aux règes de Déclaration CE de conformité / Radioénémerées en Annexe B au paragraph B.2.	Auto

Champ	Action/Signification	Par défaut
Network Authentication	Sélectionnez dans la liste déroulante la sécurité adaptée au réseau sans fil de votre routeur. La liste propose les可以选择 suivants : • NO : Aucune protection n'est assure sur le réseau sans fil, • WEP : Activation du chiffrement WEP (Wired Equivalent Privacy) • WPA-PSK : Activation du WPA (Wireless Protected Access) • WPA2-PSK : Activation du WPA2 (Wireless Protected Access) • Other (voir § 6.7.2.1).	NO

Remarque: À la demande du client, le routeur peut être ou non sécurisé. Cette sécurité est indiquée sur l'étiquette collée sur le coffret.

Chaque choix entraîne la modification de l'écran de configuration Wireless.

• Sélectionnez dans la liste déroulante le mode de cryptage "WEP" ; l'écran suivant apparait :

Champ	Action/Signification	Par défaut
Encryption Strenght	Sélectionnez 64-bit ou 128-bit pour un chiffrement respectivement à 64 bits ou à 128 bits.	128-bit
Key phrase	Saisissez une phrase compteant au maximum 15 caractères alphanumericités puis cliquez sur le bouton Generate Keys.	Vide
Current network key	Sélectionnez une clé parmi les quatre proposées. La clé d'émission sert à chiffrer les données qui sont envoyées par votre ordinateur.	1
Network key x (1 à 4)	La clé WEP est personnalisée pour votre routeur. Vous pouvez modifier les clés en les saississant directement dans les cases. Les caractères sont «0» à «9» et «A» à «F».	Vide

Conservez la "key phrase" et les clés notées dans un endroit sur.

Evitez de les noter dans un fichier qui se trouverait sur tout ordinateur.

Vous sous-puez automatiquement générer des clefs d'encryptage au moyen d'une "Key phrase" ou saisir manuellement les clefs.

La "Key phrase" peut composer 15 caractères alphanumériques au maximum.

Pour configurer manuellement la "Network Key", saisissez 5 paires de chiffres hexadécimaux pour chaque clé de 64 bits, ou saisissez 13 paires de chiffres hexadécimaux pour chaque clé de 128 bits (un caractère hexadecimal est composé d'un chiffre de 0 à 9 ou d'une lettre de A à F). À noter que la clé WEP protège les données transmises entre les nœuds sans fil mais ne protège pas celles transmises au travers votre réseau filaire (LAN) ou via Internet (WAN) en utilisant Internet Explorer 5.0 ou supérieur.

WPA-psk

Voir § 6.7.2.1 - WPA-PSK

WPA2-PSK

Voir § 6.7.2.1 - WPA2-PSK

Voir § 6.7.2.1.

Champ	Signification	Par défaut
Enable advanced Wireless Configuration	Cochez la case idoine pour pouvoir afficher les menus Security, MAC Filter, Advanced et Quality of Service de la rubrique "Wireless". Nota : En cochant cette case, les champs "Enable Guest SSID" et "Guest SSID" apparaissent.	Case non cochée
Enable Guest SSID	Cochez la case idoine pour activer le "Guest SSID".	Case non cochée
Guest SSID	Saisissez un nom pour le "Guest SSID".	Guest

Objet: Ce menu a pour but de sécuriser votre réseau sans fil (Wi-Fi). Toutes sortes d'ingéniosité ont été déployées pour lutter contre les attaques des "crackers". Pour sécuriser votre réseau sans fil, des modes de cryptage ont été mis en œuvre. Parmi ceux-ci, deux sont couramment utilisés :

WEP (Wired Equivalent Protocol), WPA (Wi-Fi Protected Access) et ses dérivés (WPA-PSK, WPA2 etc.).

Le mode de cryptage WPA s'avère être le plus robuste et le plus adapté pour sécuriser correctement votre réseau sans fil.

• Sélectionnez le menu Security de la rubrique Wireless pour afficher l'écran suivant :

Champ	Signification	Par défaut
SelectSSID	Sélectionnez dans la liste déroulante le "SSID" de votrechioix (sagem ou Guest).	sagem
Network Authentication	Sélectionnez dans la liste déroulante la sécurité adaptée au réseau sans fil de votreouteur. La liste propose les choses suivants:Open:Aucune protection n'est assurée sur le réseau sans fil (Open System).Shared:802.1x:Activation du standard 802.1x,WPA:Activation du WPA (Wireless Protected Access),WPA-PSK:Activation du WPA-PSK,WPA2:Activation du WPA2,WPA2-PSK:Activation du WPA2-PSK,Mixed WPA2/WPA:Activation du Mixed WPA2/WPA,Mixed WPA2/WPA-PSK:Activation du Mixed WPA2/WPA-PSK,Chaque choix entraîne la modification de l'écran de configuration Wireless.	Open
WEP Encryption	Sélectionnez dans la liste déroulante:Disabled pour ne pas utiliser le cryptage WEP.Enabled pour utiliser le cryptage WEP(voir § 6.7.1.2 - WEP).	Disabled

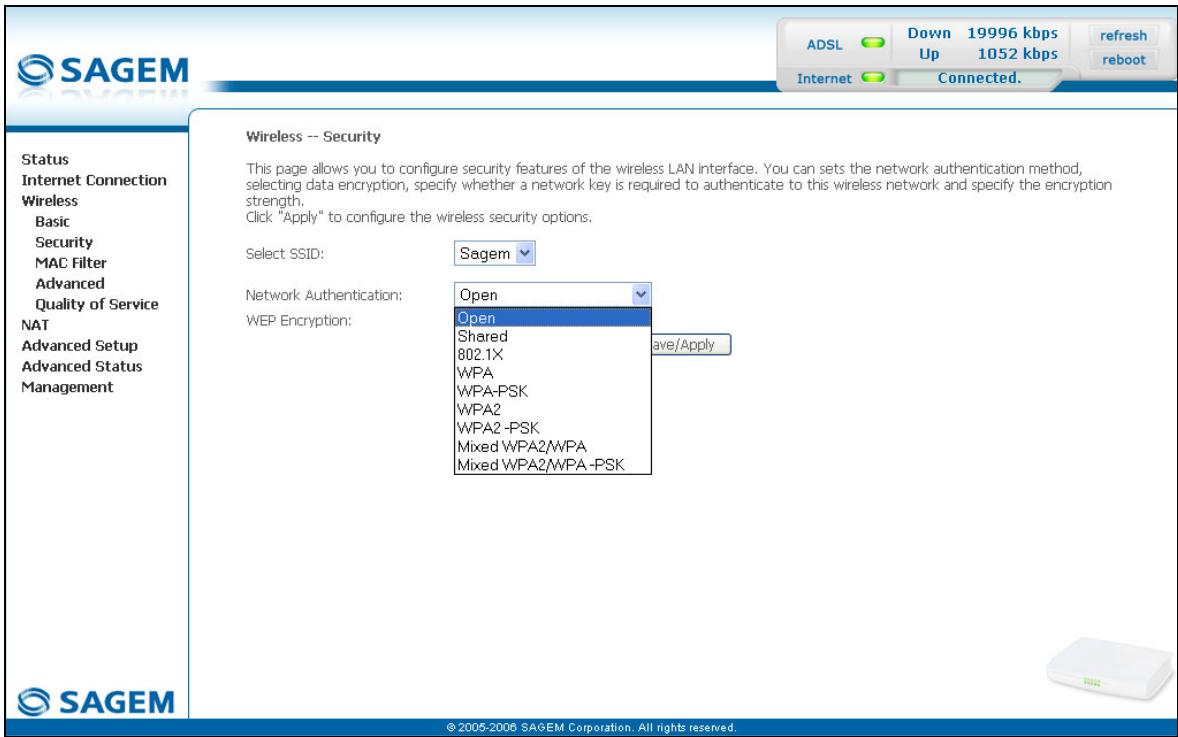

La liste déroulante du champ "Network Authentication" montre 9 types d'authentification possibles :

• Open,
• Shared, 80.2.1x, WPA, WPA-PSK, WPA2, WPA2-PSK, Mixed WPA2/WPA,
• Mixed WPA2/WPA-PSK.

Pour chaque type d'authentification, un écran différent apparaît.

Objet : L'authentication "Open System" permet à tous les utilisateurs du réseau Wi-Fi de s'authentifier auprès du routeur. Aucune restriction concernant la sécurité n'est exigée.

Dans ce mode d'authentication, seule la clé WEP peut servir au cryptage des données.

Objet : Cette sécurité permet aux utilisateurs du réseau Wi-Fi de s'authentifier grâce à leur SSID et leur clé WEP.

Dans ce mode d'authentification, la clé WEP est utilisée pour le cryptage des données.

• Sélectionnez dans la liste déroulante la sécurité "Shared" ; l'écran suivant apparait :

Champ	Action	Par défaut
WEP Encryption	Remarque : Ce champ est toujours actif (Enabled).	Enabled (non modifiable)
Encryption strenght	Voir § 6.7.1.2 - WEP.	128-bit
Key Phrase	Voir § 6.7.1.2 - WEP.	Vide
Current Network Key	Voir § 6.7.1.2 - WEP.	2
Network Key x (1 à 4)	Voir § 6.7.1.2 - WEP.	Vide

802.1X

Objet : Le standard "802.1x" repose sur le protocole EAP (Extensible Authentication Protocol). Celui-ci permet aux utilisateurs du réseau Wi-Fi de s'authentifier au moyen d'un serveur d'authentification "RADIUS" (Remote Authentication Dial-in User Service).

Dans ce cas, la clé WEP sert exclusivement au cryptage des données.

• Sélectionnez dans la liste déroulante la sécurité suivant le protocole "802.1x" ; l'écran suivant apparait :

Champ	Action		Par défaut
RADIUS Server IP Address	Saisissez l'adresse IP du serveur d'authentication "RADIUS".		0.0.0.0
RADIUS Port	Saisissez le port utilisé pour le serveur d'authentication "RADIUS".		1812
RADIUS Key	Saisissez la clé secrête partagée entre le serveur d'authentication et ses clients		-
WEP Encryption	Remarque: Ce champ est toujours actif (Enabled).		Enabled
Encryption strenght	Voir § 6.7.1.2 - WEP.		128-bit
Key Phrase	Voir § 6.7.1.2 - WEP.		Vide
Current Network Key	Sélectionnez la clé 2 ou 3 (voir § 6.7.1.2 - WEP).		2
Champ	Action		Par défaut
Network Key x (1 à 4)	1	Ce champ est vide ou affiche la valeur de la clé précédemment saisie (en grisé)	Non modifiable
	2	Saisissez le cryptage sur la clé que vous avez sélectionnée dans le "Current Key" (voir § 6.7.1.2- WEP).
	3	Saisissez le cryptage sur la clé que vous avez sélectionnée dans le "Current Key" (voir § 6.7.1.2- WEP).
	4	Ce champ est vide ou affiche la valeur de la clé précédemment saisie (en grisé)	Non modifiable

Objet: Ce mode de cryptage applique les fonctionnalités du protocole WPA et nécessite l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "WPA" ; l'écran suivant apparait :

Champ	Action	Par défaut
WPA Group Rekey Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).	0
RADIUS Server IP Address	Saisissez l'adresse IP du serveur d'authentication "RADIUS".	0.0.0.0
RADIUS Port	Saisissez le port utilisé par le serveur d'authentication "RADIUS".	1812
RADIUS Key	Saisissez la clé secrete partagée entre le serveur d'authentication et ses clients	-
WPA encryption	Sélectionnez dans la liste déroulante le cryptage WPA souhaité : • TKIP (Temporal Key Integration Protocol), • AES (Advanced Encryption Standard), • TKIP+ AES.	TKIP
WEP encryption	Sélectionnez dans la liste déroulante : • Disabled pour utiliser uniquement le cryptage WPA. • Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).	Disabled

WPA-psk

Objet : Ce mode de cryptage applique les fonctionnalités du protocole WPA avec une clé prépartagée mais ne nécessite pas l'emploi d'un serveur d'authentification. La clé est régénérée après une période qui est configurable (WPA Group Rekey Interval).

• Sélectionnez dans la liste déroulante la sécurité "WPA-PSK" ; l'écran suivant apparait :

Champ	Action	Par défaut
WPA Pre-Shared Key	Saisissez la clé partagée secrete. Celle-ci peutContainir de 8 à 63 caractères ASCII ou 64 symboles hexadécimaux (256 bits).Cliquez sur le bouton "Save/Apply" pour valider la saisie.Remarque:您pouvez visualiser或者其他phrase secrête enclinquent sur"Click here to dislay".	Vide
WPA Group Rekey Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée(Renewing) en broadcast / multicast(diffusion LAN).	0
WPA encryption	Sélectionnez dans la liste déroulante le cryptage WPA souhaité:• TKIP,• AES,• TKIP+ AES.	TKIP
WEP encryption	Sélectionnez dans la liste déroulante : • Disabled pour utiliser uniquement le cryptage WPA. • Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).	Disabled

Objet : Ce mode de cryptage applique les fonctionnalités du protocole WPA2 et nécessite l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "WPA2" ; l'écran suivant apparait :

Champ	Action	Par défaut
WPA2 Preauthentication-	Sélectionnez dans la liste déroulante : • Disabled pour désactiver la pré-authentication WPA2, • Enabled pour activer la pré-authentication WPA2.	Disabled
Network Re-auth Interval	Saisissez une valeur, exprimée en seconds, qui détermine la période au bout de laquelle la clé WPA sera certifiée.	36000
WPA Group Rekey Interval	Saisissez une valeur, exprimée en seconds, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).	0
RADIUS Server IP Address	Saisissez l'adresse IP du serveur d'authentication "RADIUS".	0.0.0.0
RADIUS Port	Saisissez le port utilisé par le serveur d'authentication "RADIUS".	1812
RADIUS Key	Saisissez la clé secrete partagée entre le serveur d'authentication et ses clients.	-
WPA encryption	Sélectionnez dans la liste déroulante le cryptage WPA souhaité : • TKIP, • AES, • TKIP+ AES.	AES
WEP encryption	Sélectionnez dans la liste déroulante : • Disabled pour utiliser uniquement le cryptage WPA. • Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).	Disabled

WPA2-PSK

Objet : Ce mode de cryptage utilise le protocole WPA2 avec une clé pré-partagée mais ne nécessite pas l'emploi d'une serveur d'authentication "RADIUS". La clé est régénérée après une période qui est configurable (WPA Group Rekey Interval).

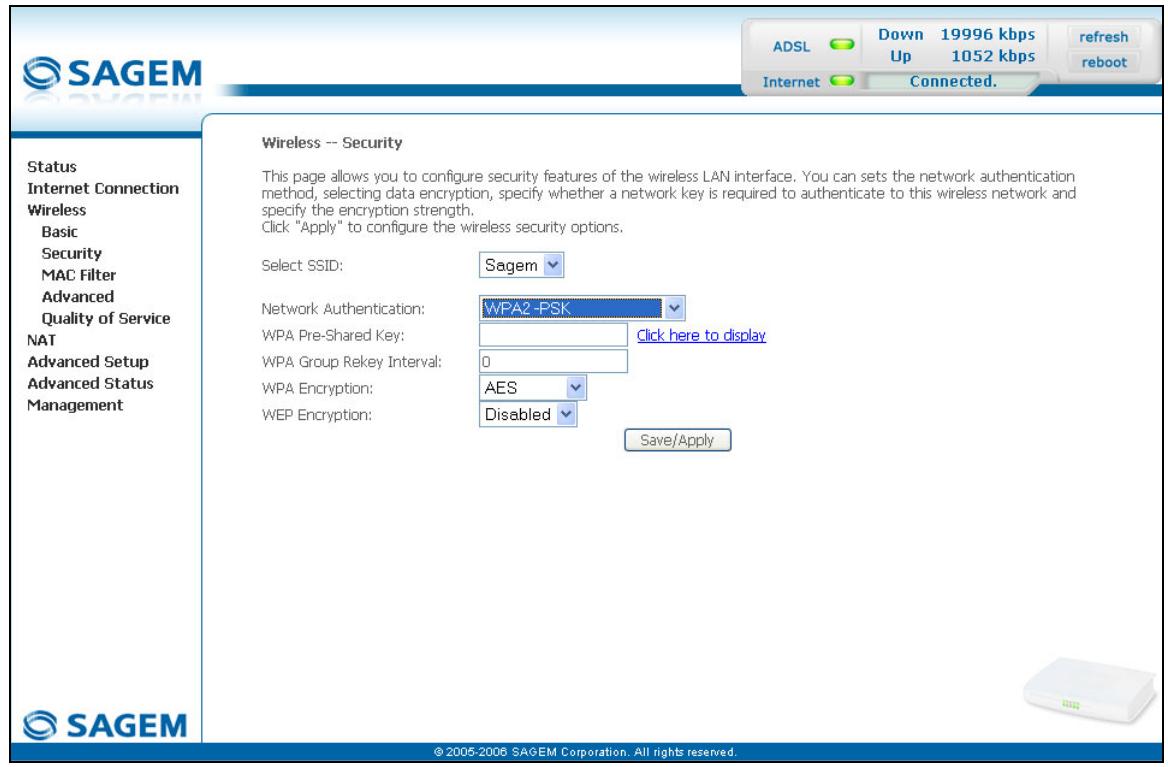

• Sélectionnez dans la liste déroulante la sécurité "WPA2-PSK" ; l'écran suivant apparait :

Champ	Action	Par défaut
WPA Pre-Shared Key	Saisissez une phrase secrête. Celle-ci peutContainir de 8 à 63 caractères ASCII ou64 symboles hexadécimaux (256 bits).Cliquez sur le bouton "Save/Apply" pourvalidate la saisie.Remarque: Vous pouvez visualiser或者其他phrase secrête en cliquantsur "Click here to dislay".	Vide
WPA Group Rekay Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au boutde laquelle la clé WPA sera régénérée(Renewing) en broadcast / multicast(diffusion LAN).	0
WPA encryption	Sélectionnez dans la liste déroulante lecryptage WPA souhaité:• TKIP,• AES,• TKIP+ AES.	AES
WEP encryption	Sélectionnez dans la liste déroulante : • Disabled pour utiliser uniquement le cryptage WPA. • Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).	Disabled

Objet : Ce mode de cryptage applique les fonctionnalités des protocoles WPA2 et WPA. Celle-ci nécessite l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "Mixed WPA2/WPA"; l'écran suivant apparait:

Champ	Action	Par défaut
WPA2 Preauthentication-	Sélectionnez dans la liste déroulante : • Disabled pour désactiver la pré-certification WPA2, • Enabled pour activer la pré-certification WPA2.	Disabled
Network Re-auth Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera certifiée.	36000
WPA Group Rekey Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).	0
RADIUS Server IP Address	Saisissez l'adresse IP du serveur d'authentication "RADIUS".	0.0.0.0
RADIUS Port	Saisissez le port utilisé par le serveur d'authentication "RADIUS".	1812
RADIUS Key	Saisissez la clé secrete partagée entre le serveur d'authentication et ses clients	-
WPA encryption	Sélectionnez dans la liste déroulante le cryptage WPA souhaité : • TKIP, • AES, • TKIP+ AES.	TKIP+AES
WEP Encryption	Sélectionnez dans la liste déroulante : • Disabled pour ne pas utiliser le cryptage WEP. • Enabled pour utiliser le cryptage WEP (voir § 6.7.1.2 - WEP).	Disabled

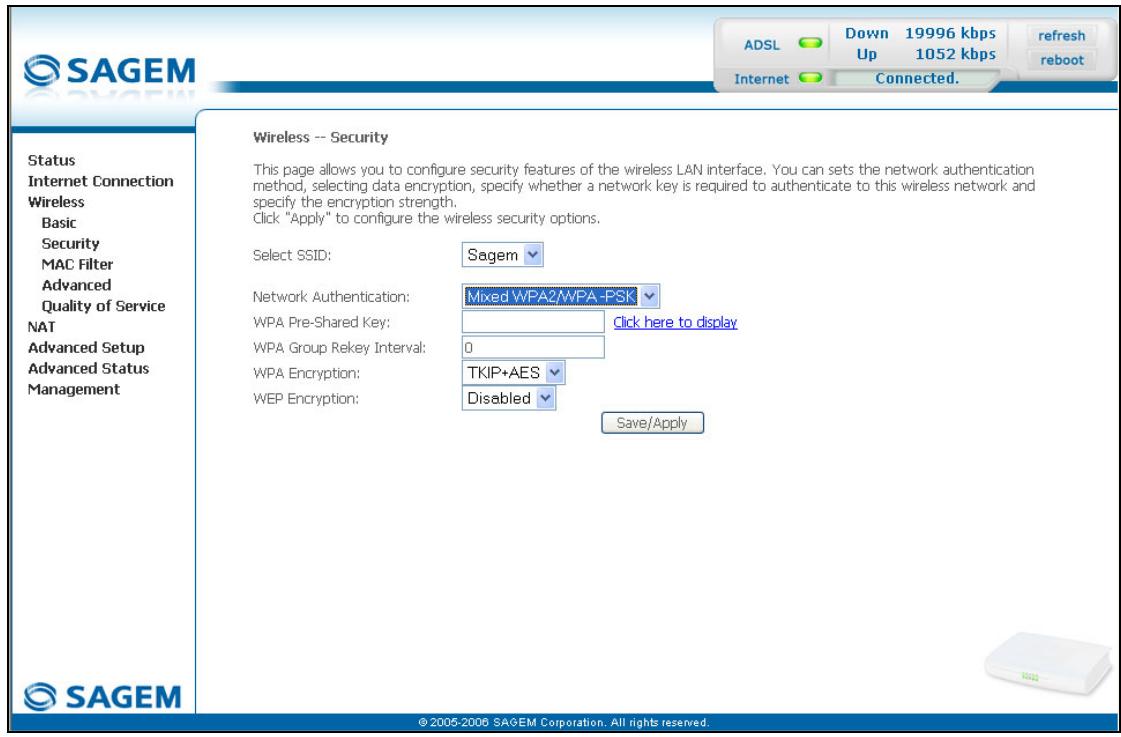

Ce mode de cryptage applique les fonctionnalités des protocoles WPA2-PSK et WPA-PSK. Celle-ci ne nécessite pas l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "Mixed WPA2 / WPA-PSK" ; l'écran suivant apparait :

Champ	Action	Par défaut
WPA Pre-Shared Key	Saisissez une phrase secrête. Celle-ci peutContainir de 8 à 63 caractères ASCII ou64 symboles hexadécimaux (256 bits).Cliquez sur le bouton "Save/Apply" pour validerla saisie.Remarque : Vous pouvez visualiser vortrephrase secrête enclinquant sur"Click here to dislay".	Vide
WPA Group Rekey Interval	Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).	0
WPA encryption	Sélectionnez dans la liste déroulante le cryptage WPA souhaité : • TKIP, • AES, • TKIP+ AES.	TKIP+ AES
WEP Encryption	Sélectionnez dans la liste déroulante : • Disabled pour ne pas utiliser le cryptage WEP. • Enabled pour utiliser le cryptage WEP (voir § 6.7.1.2 - WEP).	Disabled

6.7.3 MAC filter

Objet : La fonction "Filtrage MAC" permet de limiter le nombre d'ordinateurs ayant accès à votre réseau sans fil.

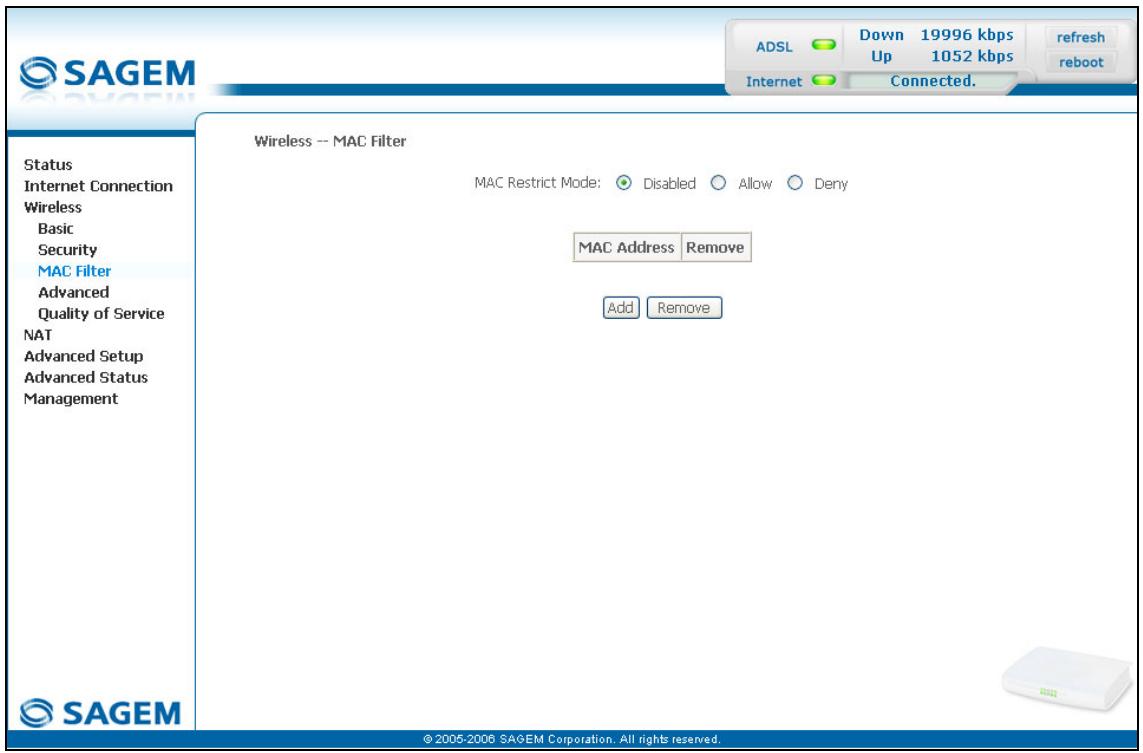

• Sélectionnez le menu MAC Filter de la rubrique Wireless pour afficher l'écran suivant :

Champ	Signification	Par défaut
MAC Restrict Mode	Sélectionnez la commande en cochant la case appropriée :
	Disabled : Désactive le filtrage MAC,
	Allow : Permet aux ordinateurs dont l'adresse MAC est dans la liste d'utiliser votre réseau sans fil,
	Denied : Refuse aux ordinateurs dont l'adresse MAC est dans la liste d'utiliser votre réseau sans fil.

• Cliquez sur le bouton Add pour ajouter une adresse MAC à filtrer (adresse d'un ordinateur autorisé à se connecter à votre réseau sans fil).

Objet : Ce menu permet de configurer les paramètres essentiels de votre réseau sans fil (WLAN) 802.11 et de configurer certains paramètres de sécurité.

• Sélectionnez le menu Advanced de la rubrique Wireless pour afficher l'écran suivant :

Le tableau ci-après vous indique comment configurer de manière plus détaillée votre point d'accès (Access Point en anglais) Wi-Fi.

Néanmoins, pour une question de facilité, il est souhaitable de laisser les valeurs par défaut.

Champ	Signification	Par défaut
AP Isolation	Sélectionnez dans la liste déroulante :Off : pour ne pas isoler le Point d'Accès (Access Point en anglais) c'est à dire autoriser les machines connectées au routeur de communiquer entre elles.On : pour isoler le Point d'accès c'est à dire interdire aux machines connectées au routeur de communiquer entre elles.	Off
Band	Sélectionnez la bande des 2.4 GHz pour la norme IEEE 802.11g.	2.4GHz-802.11g
Channel	Voir Wireless/Basic § 6.7.1.1.	11
Rate	Sélectionnez dans la liste déroulante le débit pour lequel l'information (données ou video) sera transmise ou reçue sur votre réseau sans fil (Auto, 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 ou 54 Mbps).Remarque : En sélectionnant "Auto", l'information sera transmise à un débit optimisé qui tient compte des contraintes de transmission.	Auto
Multicast Rate	Sélectionnez dans la liste déroulante le débit pour lequel les paquets "Multicast" sont transmis (Auto, 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 ou 54 Mbps).Remarque : En sélectionnant "Auto", l'information sera transmise à un débit optimisé qui tient compte des contraintes de transmission.La catégorieconfidence, la téléconfidence sont des applications "Multicast".	Auto
Basic Rate	Sélectionnez dans la liste déroulante le débit de base pour lequel l'information sera transmise ou reçu sur votre réseau sans fil (Default, All, 1 & 2 Mbps ou 1 & 2 & 5.5 & 6 & 11 & 12 & 24 Mbps).	Default
Fragmentation Threshold	Ce mecanisme de fragmentation des paquets permet de limiter les erreurs et les répétitions. Il est conseilé de ne pas trop diminuer la taille des paquets pour éviter de réduire la bande passante.Saisissez une valeur de seuil, exprimée en octets, comprise entre 256 et 2347.	2346
RTS Threshold	Le protocole RTS/CTS (Request To Send / Clear To Send) permet de réduire la probabilité de collisions entre stations.Nota : La taille des paquets étant fixée par défaut à 2346, le protocole RTS/CTS est inhibé car sa valeur est fixée par défaut à 2347.Saisissez une valeur de seuil, exprimée en octets, comprise entre 1 et 2347.	2347
DTIM Interval	La zone de décompte DTIM (Delivery Traffic Indication Message) permit aux clients WiFi d'écouter les messages de diffusion (Broadcast) et multidiffusion (Multicast) enregistrrés dans la mémoire "Tampon" de votre routeur.Saisissez une valeur d'intervalle, exprimée en secondes, comprise entre 1 et 255.	1
Beacon Interval	Saisissez une valeur de l'intervalle de temps entre deux signaux de balise attestant de l'activité du réseau sans fil.Cette valeur d'intervalle, exprimée en ms (milliseconds), est comprise entre 1 et 1000.	100
XPress™ Technology	Sélectionnez dans la liste déroulante Enabled pour appliquer la technologie "XPress™" ou Disabled pour ne pas l'appliquer.	Disabled
54g™ Mode	Sélectionnez dans la liste déroulante (54g Auto, 54g Performance, 54g LRS ou 802.11b Only).	54g Auto
54g Protection	Sélectionnez Auto pour améliorer la qualité dans les environnements 802.11 mixtes (g et b par exemple) ou Off pour améliorer la qualité uniquement sur les environnements 802.11g mais la dégrader sur les autres environnements (802.11b par exemple).	Auto
Regulatory Mode	Sélectionnez dans la liste déroulante avecquelle norme particulière de la IEEE802.11 vous pouze que votre réseau soit conforme (Disabled, 802.11h ou 802.11d).802.11h Conformité avec la réglementation européenne en matière de fréquence et d'économie d'énergie.802.11d Internationalisation.	Disabled
Pre-Network Radar Check1	Si 802.11 h est sélectionné, saisissez ici la durée du balayage de détention radar au démarrage de l'AP (Access Point).	60
In-Network Radar Check1	Si 802.11 h est sélectionné, saisissez ici la durée du balayage de détention radar en cours de transmission.	60
TPC Mitigation (db)1	Si 802.11 h est sélectionné, sélectionnez dans la liste déroulante une valeur d'atténuation (0(Off), 2, 3 ou 4), exprimée en dB, du TPC (Transmit Power Control).	0(Off)
Afterburner Technology	Sélectionnez dans la liste déroulante Enabled pour appliquer la technologie "Afterburner" ou Disabled pour ne pas l'appliquer. Cette technologie tend à augmenter le rendement de la transmission.Remarque: Ce champ peut être grisé (non modifiable) si vous sélectionnez Enabled dans le champ "WMM (Wifi MultiMedia)" du menu Wireless/Quality of Service.	Disabled
Preamble Type	Nota: Ce champ n'apparaît que si vous avez sélectionné "802.11b only" (uniquement le réseau sans fil avec un débit théorique maximum de 11 Mbps) dans le champ 54gTM Mode.Dans la norme IEEE 802.11, le "preamble" sert à synchroniser correctement Emetteur et Récepteur. Le "long preamble" est généralement usité. Pour des besoin de gain de bande passante, cette norme propose de réduire la longueur du "preamble".Sélectionnez dans la liste déroulante long pour conserver un "preamble" à 128 bits ou short pour le réduire à 56 bits.	long
Transmit Power	Si la(norme 802.11 h est可以选择, sélectionnez dans la liste déroulante le rapport cyclique d'émission (20%, 40%, 60%, 80% ou 100%) à laquelle vous pouze transmettre.Remarque: Le taux de puissance sera choisi en fonction de votre environnement.	100%

Objet : La qualité de service (Quality of Service) Wi-Fi de votre routeur est conforme à la Specification WMM (Wi-Fi MultiMedia). Ce standard améliore les performances des liaisons Wi-Fi en agissant sur le flux des données (taille des paquets, débits etc.), la longueur des files d'attente tout en respectant les besoins de bande passante (gérée par le routeur).

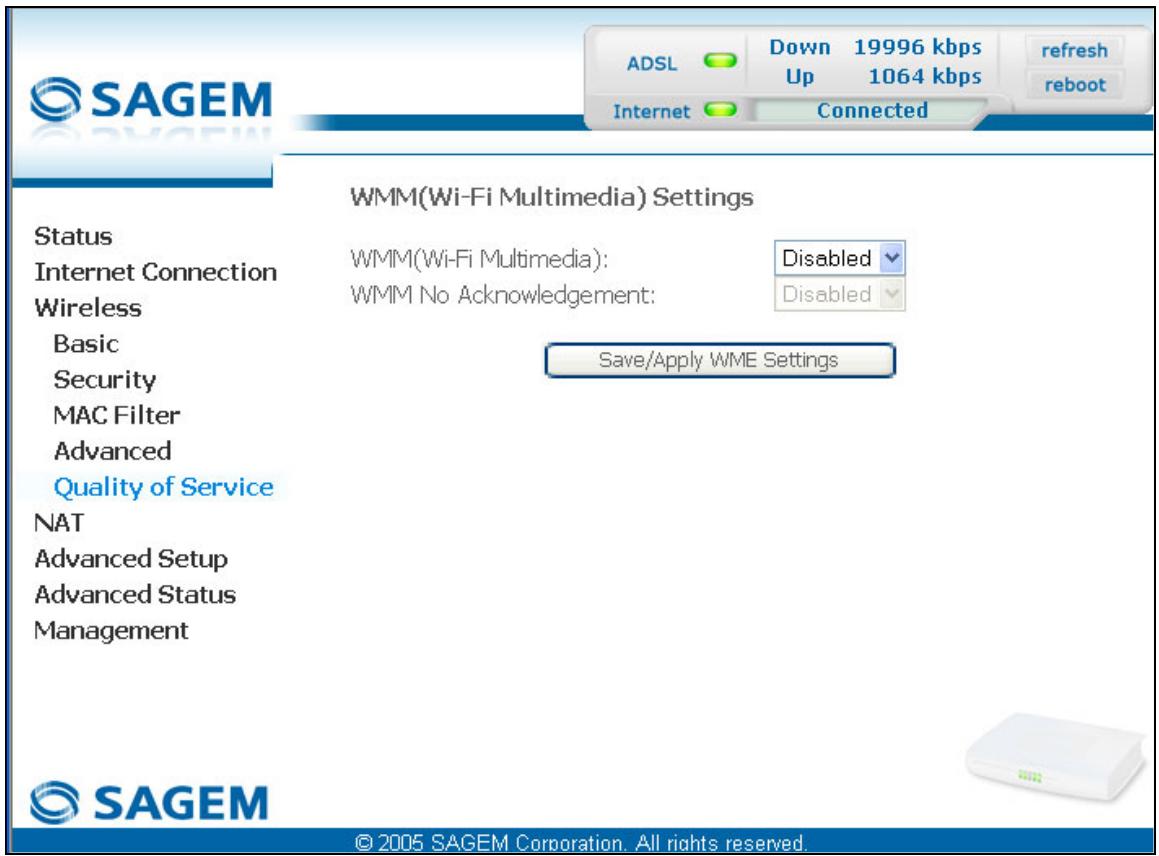

• Sélectionnez le menu Quality of Service de la rubrique Wireless pour afficher l’écran suivant :

Champ	Signification	Par défaut
WMM (Wi-Fi Multimedia)	Sélectionnez dans la liste déroulante l'activation (Enabled) ou la désactivation (Disabled) du support WMM.	Disabled
WMM No Acknowledgement	Remarque : La liste déroulante ne peut être opérante que si le champ "WMM (Wi-Fi Multimedia)" est activé.Sélectionnez dans la liste déroulante Enabled ou Disabled afin de permettre ou non un débit plus efficace du flux de données mais par contre avec un taux d'erreurs plus élevé.	Grisé

Dès que vous avez activé "WMM", l'écran suivant apparait.

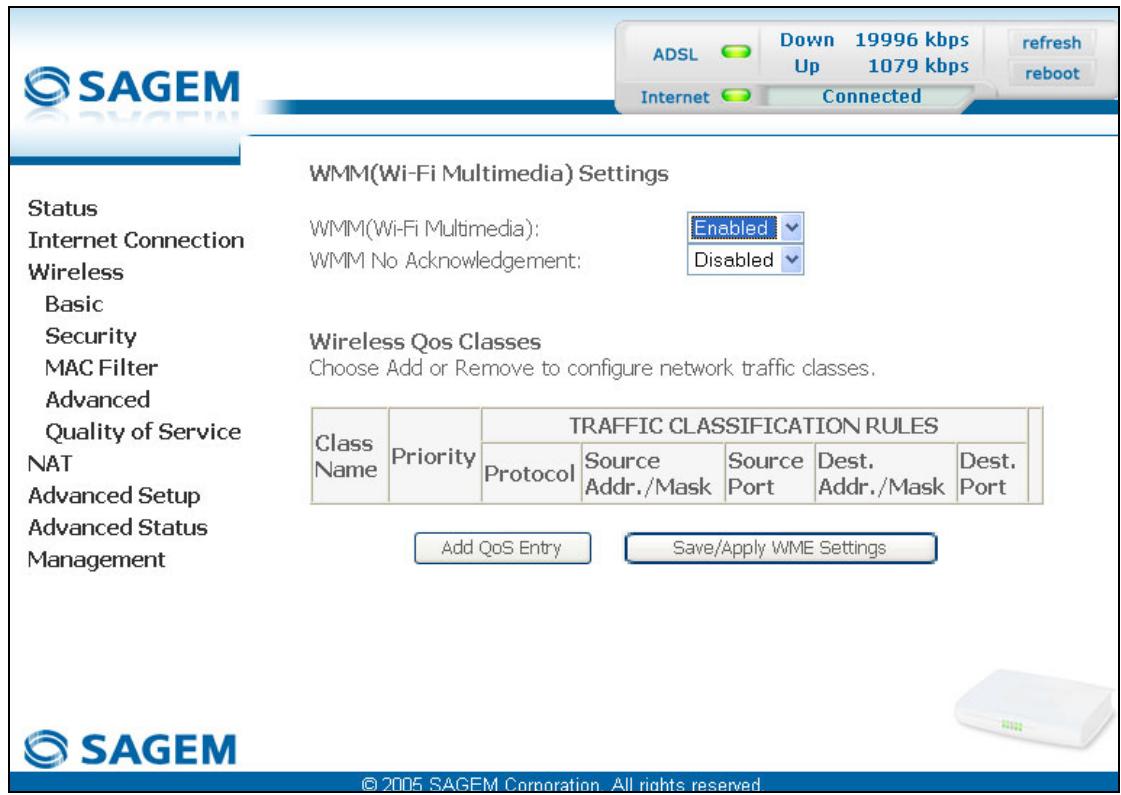

• Cliquez sur le bouton Add QoS Entry pour ajouter une règle de Qualité de Service Wi-Fi (Wi-Fi QoS) ; l'écran suivant apparait.

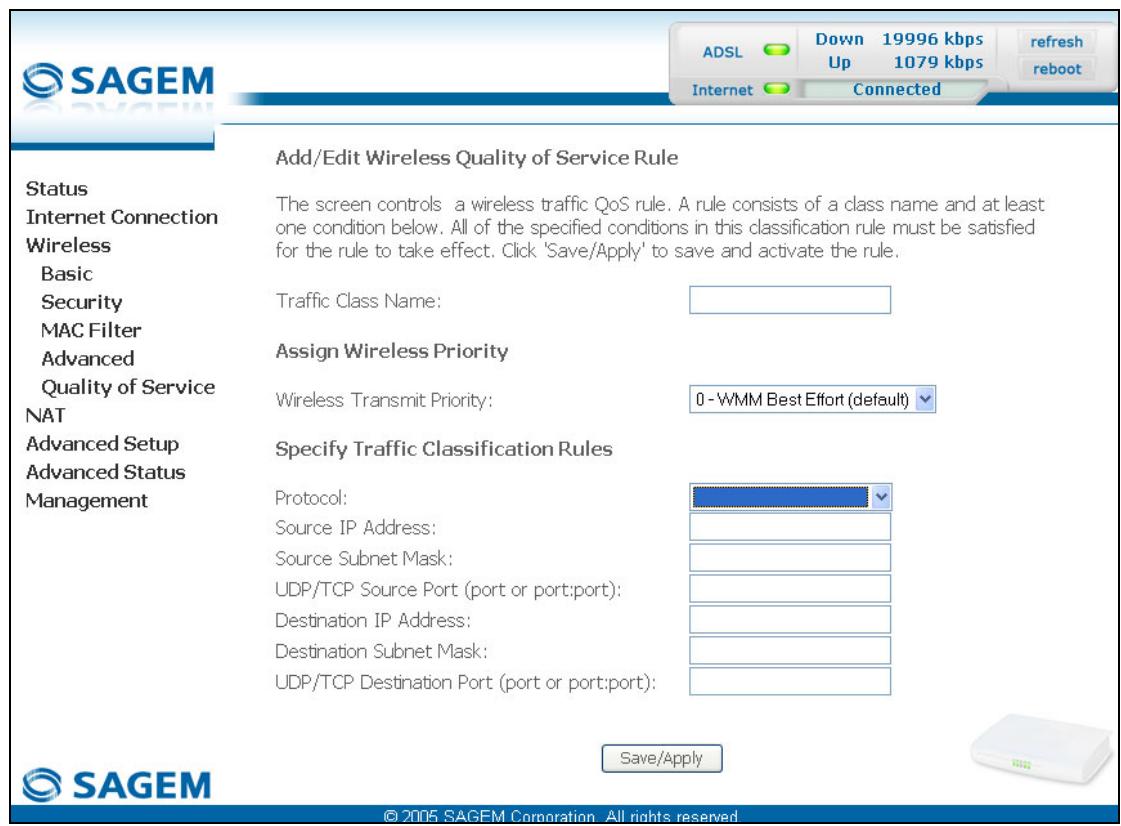

Champ	Action	Par défaut
Traffic Class Name	Saisissez un nom pour la classe de traffic que vous désirez créé.	Vide
Wireless Transmit Priority	Sélectionnez dans la liste déroulante la priorité que vous poulez affecter à la classe de traffic que vous avez créé (voir tableau ci-après).	0 - WMM Best Effort (default)
Protocol	Sélectionnez dans la liste déroulante le protocole approprié (TCP/UDP, TCP, UDP, ICMP).	Vide
Source IP Address	Saisissez une adresse IP Source (LAN).	Vide
Source Subnet Mask	Saisissez un masque de sous-réseau associé l'adresse IP "Source".	Vide
UDP/TCP Source Port (port or port:port)	Saisissez un port "Source" ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.	Vide
Destination IP Address	Saisissez une adresse IP "Destination" (WAN).	Vide
Destination Subnet Mask	Saisissez un masque de sous-réseau associé l'adresse IP "Destination".	Vide
UDP/TCP Destination Port (port or port:port)	Saisissez un port "Destination" ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.	Vide

Priorité de transmission	Signification
0 - WMM Best Effort (default)	C'est la priorité la plus BASSE. Celle-ci n'assure aucune garantie de transmission des données.
1 - WMM Background	Ceux sont des priorités intermédiaires. Elles assure un acheminement sans trop de pertes du flux de données.
2 - WMM Background
3 - WMM Best Effort	Cette priorité n'assure aucune garantie de transmission des données.
4 - WMM Video priority	Ceux sont des priorités intermédiaires. Elles assure un acheminement correct de la "Video".
5 - WMM Video priority
6 - WMM Voice priority	Ceux sont les priorités les plus élevées. Elles assure l'acheminement complet de la voix
7 - WMM Voice priority

Cliquez sur le bouton Save/Apply WME Settings pour sauvegarder les paramètres.

6.8 NAT

Objet : NAT est une fonction configurable de traduction d'adresse IP qui s'appliquera aux interfaces de votre routeur que vous aurez activées pour cette fonction. Plusieurs configurations de la fonction de traduction, les actions NAT, sont paramétrables et peuvent être activées comme indiqué au paragraphe 6.8.1 - Add.

Cette rubrique comporte les quatre menus suivants :

Objet: Ce menu permet de diriger directement via les ports externes (External Ports) les données entrantes issues d'un serveur de Services (comme par exemple FTP Server, SNMP, TFTP etc.) du réseau distant (WAN) vers des ordinateurs du réseau local (LAN) via les ports internes (Internal Ports). - Sélectionnez le menu Port forwarding de la rubrique NAT pour afficher l'écran suivant :

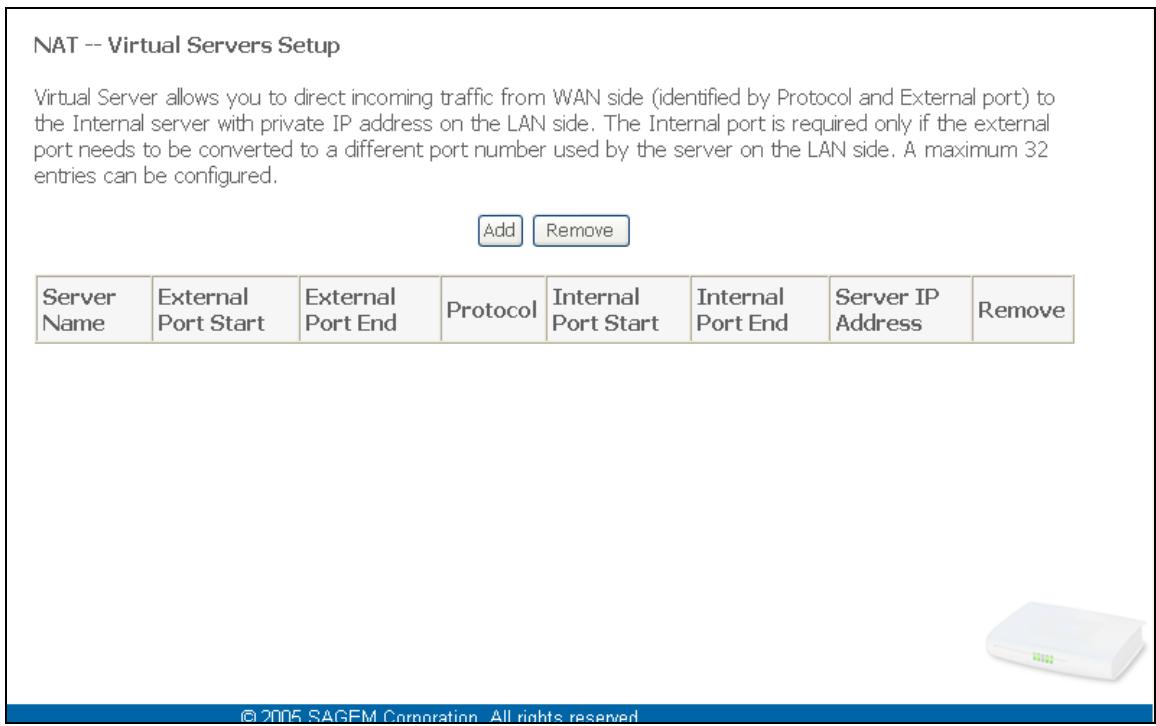

Champ	Signification
Server Name Select a Service	Service disponible sur Internet ( comme par exemple FTP Server, SNMP, TFTP etc.).
Custom Server	Nom que vous poulez attribué à un serveur local.
External Port Start	Port Interne de début (côte WAN).
External Port End	Port Interne d'arrivée (côte WAN).
Protocol	Protocole de transport (TCP, UDP ou TCP/UDP).
Internal Port Start	Port Interne de début (côte LAN).
Internal Port End	Ce port Interne de fin (côte LAN) est associé au port Externe d'arrivée (côte WAN). Nota : Celui-ci ne peut être modifié.
Server IP Address	Adresse de l'ordinateur délivrée par le serveur DHCP de votre routeur.

• Cliquez sur le bouton Add ; l'écran suivant apparait :

Procédez comme suit :

Cochez la case "Select a Service" puis sélectionnez dans la liste déroulante le service de votre choix par exemple "SNMP".

Les champs "External Port Start", "External Port End", "Internal Port Start", "Internal Port End", Protocol (protocole de transport associé à ce service) sont automatiquement renseignés dans le tableau.

Remarque : Vous pouvez compléter le tableau en ajoutant d'autres ports associés à un protocole.

Cochez la case "Custom Server", saisissez le nom du serveur sur lequel vous désirez vous connecter puis :

• Complétez l'identifiant d'Hôte (ID Host en anglais) de l'adresse IP de votre ordinateur (celui-ci est attribué par le serveur DHCP de votre routeur).
• Renseignez les champs "External Port Start", "External Port End", "Internal Port Start", "Internal Port End", "Protocol".

Quelques règles de saisie :

Lorsque vous pouvez sélectionner un seul port, le numéro de port de début ("External Port Start" ou "Internal Port Start") et celui de fin ("External Port End" ou "Internal Port End") doivent être identiques. Lorsque vous pouvez sélectionner une plage de ports le numéro du port de début doit impératifement être inférieur à celui du numéro de port de fin. Vous devez toujours commencer la saisie par les ports "External Port Start" et "External Port End", Lorsque vous attribuez un numéro à un "External Port Start", le même numéro est automatiquement attribué au "Internal Port Start" et de façon identique pour "External Port End",

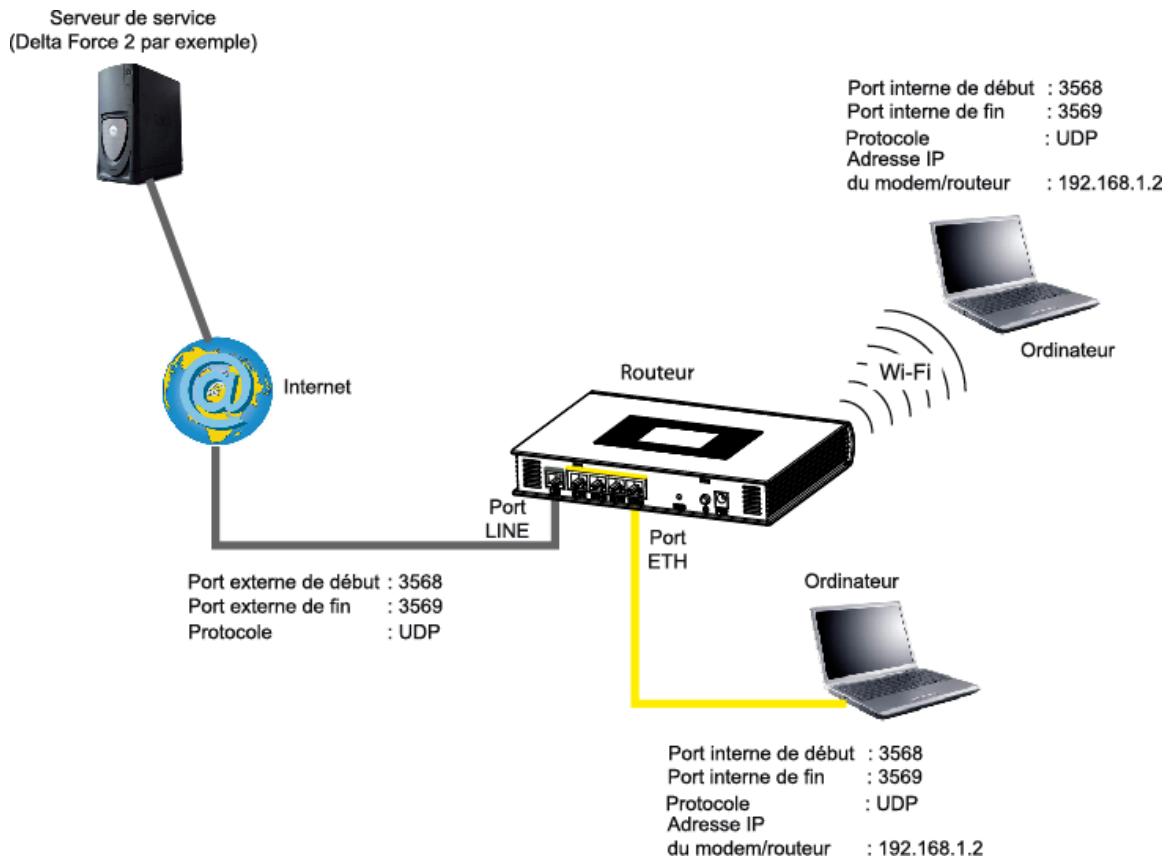

Un exemple vous est présenté dans le schéma ci-après :

Le service "Delta Force 2" est disponible sur votre ordinateur via les ports externes 3568 et 3569 (côte WAN) et via les ports internes 3568 et 3569 (côte LAN).

6.8.2 Port triggering

Objet: Ce menu permet d'ouvrir dynamiquement des ports du firewall (ports ouverts) par l'intermédiaire de "Trigger Ports" quand une application (telles que des jours ou de la période) ouvre une connexion via la couche de transport (TCP ou UDP).

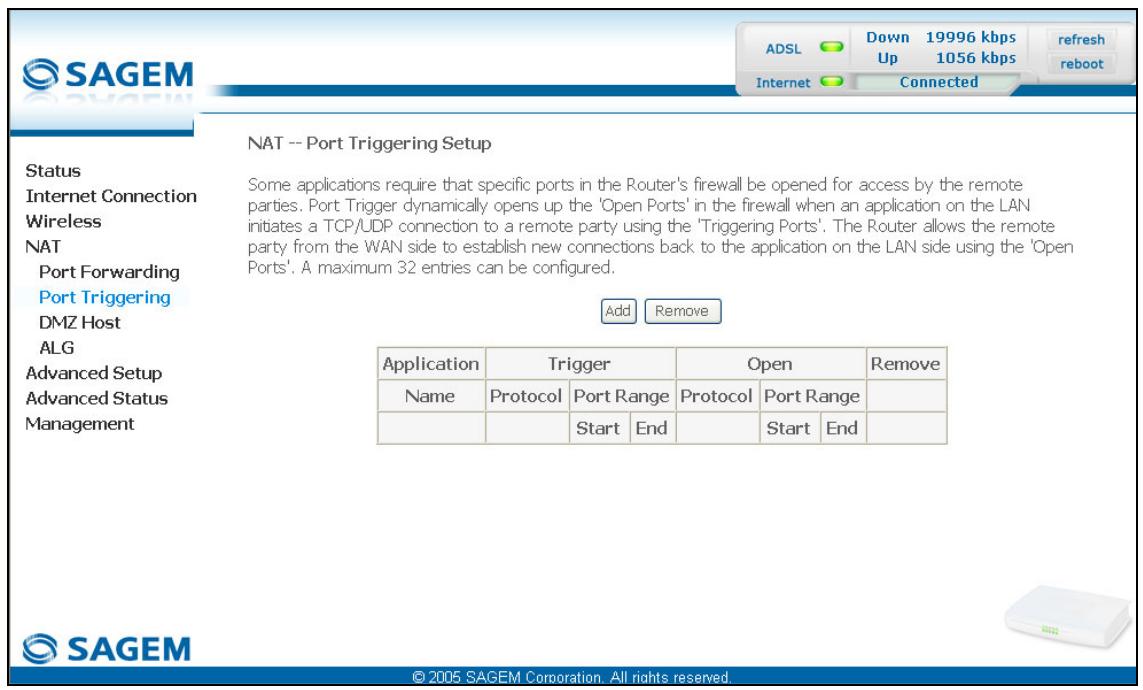

• Sélectionnez le menu Port Triggering de la rubrique NAT pour afficher l'écran suivant :

Champ	Signification
Application Name	Nom de l'application
Trigger Protocol	Protocole de transport (TCP, UDP ou TCP/UDP).
Port Range	Une plage de ports comprend un Port de début et Port de fin. Nota: Un seul port est caractérisé par un port de début et un port de fin identiques.
Open Protocol	Protocole de transport (TCP, UDP ou TCP/UDP).
Port Range	Une plage de ports comprend un Port de début et Port de fin. Nota: Un seul port est caractérisé par un port de début et un port de fin identiques.

• Cliquez sur le bouton Add ; l’écran suivant apparait :

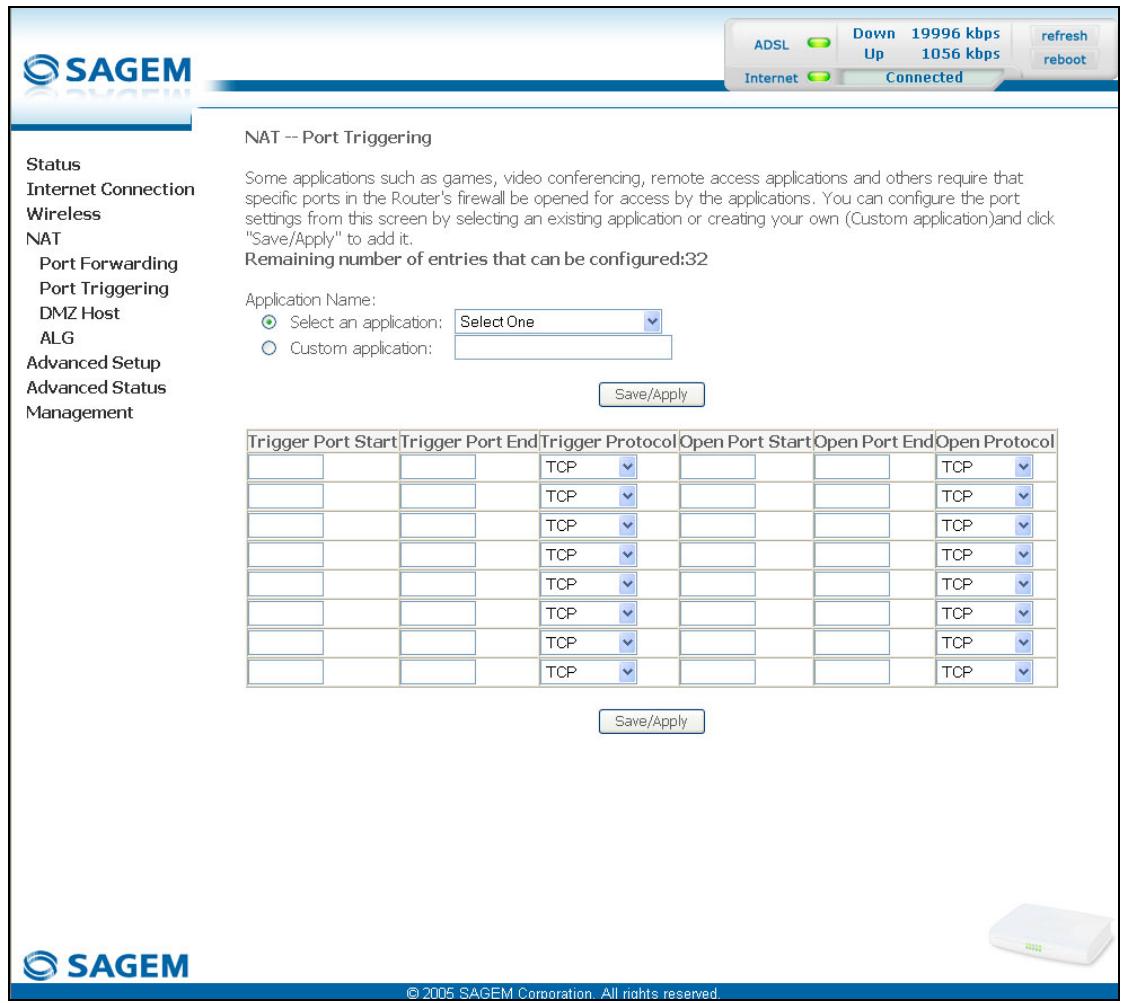

Pour configurer "Trigger Port" et "Open Port", procédez comme suit :

Cochez la case "Select an application" puis sélectionnez dans la liste déroulante le service de votre choix, par exemple "Aim Talk".

Les champs "Trigger Port Start", "Trigger Port End", "Open Port Start", "Open Port End", Protocol (protocole de transport associé à ce service) sont automatiquement renseignés dans le tableau.

Remarque : Vous pouvez compléter le tableau en ajoutant d'autres ports associés à un protocole.

Cochez la case "Custom Server" puis saisissez le nom du serveur sur lequel vous désirez vous connecter puis :

• Complétez l'identifiant d'Hôte (ID Host en anglais) de l'adresse IP de votre ordinateur (celui-ci est attribué par le serveur DHCP de votre routeur).
• Renseignez les champs "Trigger Port Start", "Trigger Port End", "Open Port Start", "Open Port End", "Protocol".

Quelques règles de saisie :

Lorsque vous pouvez sélectionner un seul port, le numéro de port de départ ("Trigger Port Start" ou "Open Port Start") et celui de fin ("Trigger Port End" ou "Open Port End") doivent être identiques. Lorsque vous pouvez sélectionner une plage de ports, le numéro du port de départ doit impérativement être inférieur à celui du numéro de port de fin.

Un exemple vous est présenté dans le schéma ci-après : Par le port "Trigger" 3568 (côté WAN), le serveur de service "Delta Force" déclenche l'ouverture de la plage de ports 3100 à 3999 pour que votre ordinateur puisse accéder à ce service.

6.8.3 DMZ host

Objet : Cette zone "DMZ" (DeMilitarized Zone) permet d'accéder directement depuis Internet au serveur que vous avez besoin sans passer par le "Firewall".

Attention, ce processus présente des risques d'intrusion. Il est donc indispensable de prendre des précautions afin qu'aucune connexion ne puisse être initiée vers le réseau privé.

• Sélectionnez le menu DMZ Host de la rubrique NAT pour afficher l'écran suivant :

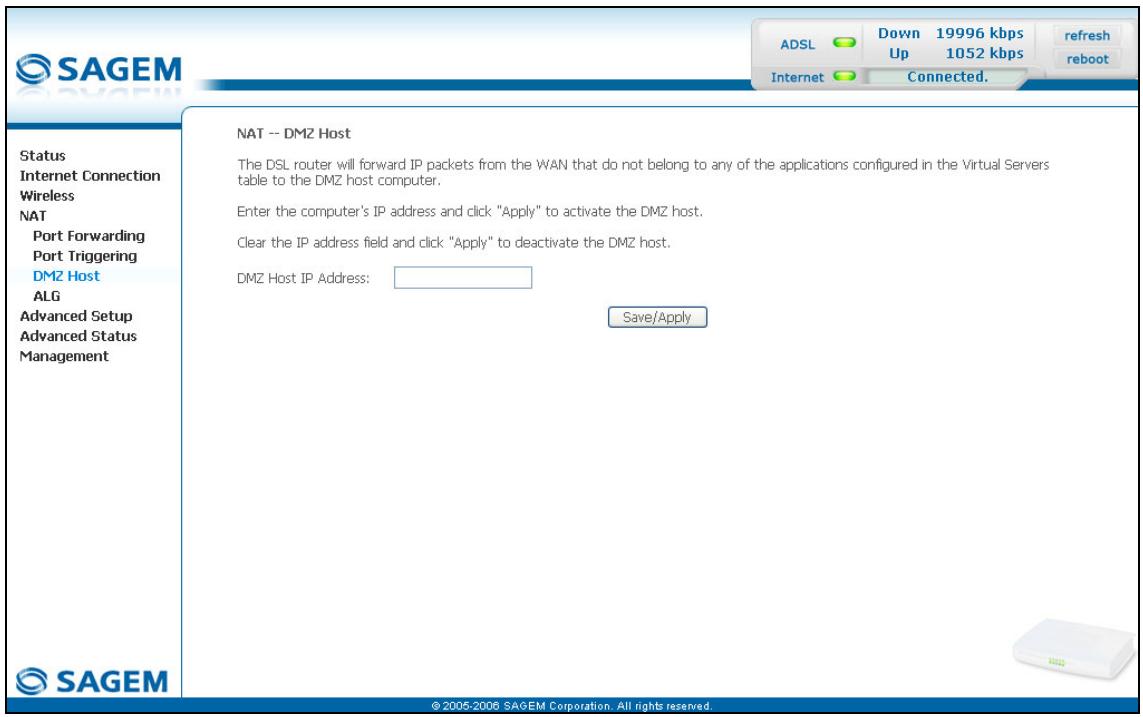

Champ	Action	Par défaut
DMZ Host IP Address	Saisissez l'adresse IP d'un serveur pour activer la "DMZ" et ainsi accéder directement depuis Internet à celui-ci.Pour désactiver la zone "DMZ", effacez l'adresse inscrite dans le champ.Remarque: Cliquez sur le bouton Save/Apply pour prendre compte la saisi de l'adresse ou son effacement.	Vide

La zone "DMZ" est désactivée par défaut.

6.8.4 ALG

Objet : Le service ALG (Application Layer Gateway) permet la prise en charge du protocole SIP via les interfaces Wi-Fi ou Ethernet dans le cadre de la téléphonie sur IP (VoIP).

• Sélectionnez le menu ALG de la rubrique NAT pour afficher l'écran suivant :

Champ	Signification	Par défaut
SIP Enabled	Cochez la case pour permettre de téléphoner en VoIP via les interfaces Wi-Fi ou Ethernet par le protocole SIP.	Cochée

Ce menu permet de configurer des paramètres spécifiques de votre routeur.

Ce menu est réservé à des utilisateurs avertis.

Cette rubrique comporte les neuf menus suivants :

Remarque: Ce menu apparaît uniquement si vous avez coché la case "Enable Quality Of Service" dans l'écran de configuration de l'interface WAN (cf. Advanced Setup/WAN - § 5.9.1/Add).

6.9.1 WAN

Objet : Ce menu est associé au réseau distant. Il permet d'afficher la liste de tous les PVCs configurés, d'ajouter des PVCs ou d'en enlever.

• Sélectionnez le menu WAN de la rubrique Advanced Setup pour afficher l'écran suivant :

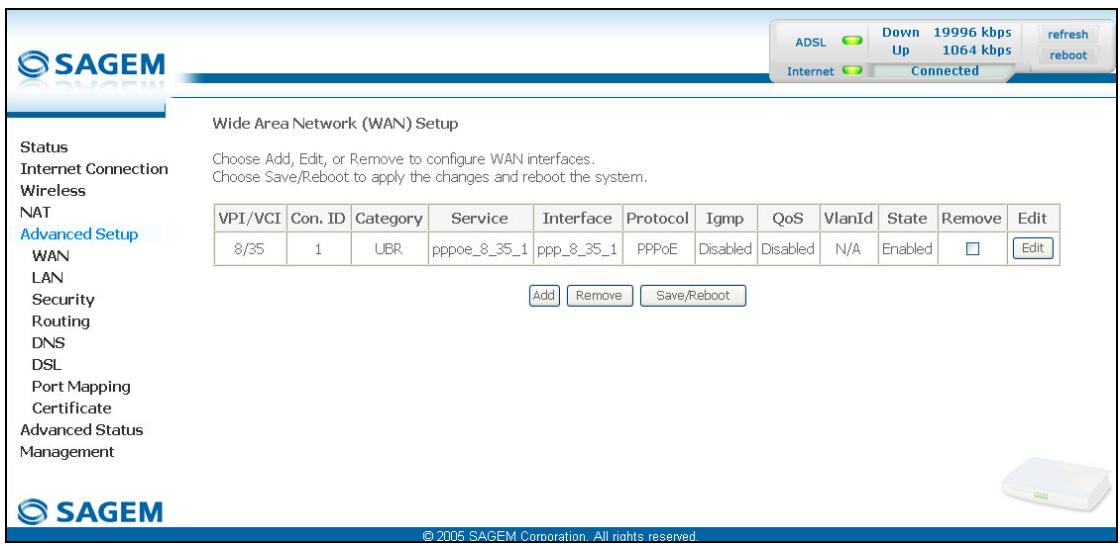

Champ	Signification
VPI/VCI	Identifiant du PVC à configurer.
Con. ID	Identification de la connexion (Connection Identification). Elle permet d'identifier les différentes connexions PPP apparanten à un même PVC Pour ce faire, il vous suffit d'incrémenter le "numéro de VC" dans le champ "Service" lors de l'ajout d'un nouveau "PVC".
Category	Type de Service ATM
Service	Appellation du service ATM. Cette appellation est composée comme suit : Protocole_VPI_VCI_Index Par exemple : ppoe_0_35_1.
Interface	Appellation, attribuée automatiquement, associée à l'appellation de service (par exemple interface ATM "ppp_0_35_1" associé au service ATM ppoe_0_35_1).
Protocol	Mode d'encapsulation du flux de données.
Igmp	Etat (Enabled ou Disabled) de la fonction IGMP. (voir Remarque).
QoS	Etat (Enabled ou Disabled) de la Qualität de Service (QoS).
VlanId	Identification du VLAN (Virtual LAN).
State	Etat (Enabled ou Disabled) de l'interface WAN.

Remarque : Cette fonction permet la distribution des datagrammes de diffusion (Multicast) sur le réseau local (LAN) et une interaction entre le routeur et les hôtes du réseau local.

• Cliquez sur le bouton Add pour afficher l'écran suivant :

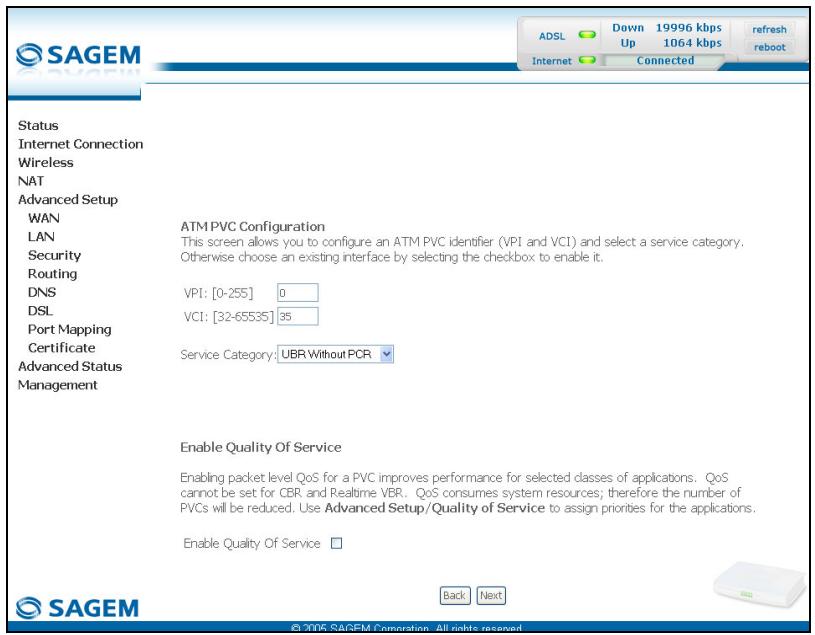

Champ	Action	Par défaut
VPI	Saisissez une valeur de VPI2comprise entre 0 et 255.	0
VCI	Saisissez une valeur de VPI2comprise entre 32 et 65535.	35
Service Category	Sélectionnez dans la liste déroulante le type de service adapté au traffic : UBR without PCR : Unspecified Bit Rate UBR with PCR : Unspecified Bit Rate CBR : Constant Bit Rate Non Realtime VBR : Variable Bit Rate Realtime VBR : Variable Bit Rate	UBR without PCR
Peak Cell Rate3	Saisissez un nombre maximum de cellules transmises par seconde compris entre 1et 2491.	0
Sustainable Cell Rate4	Saisissez un nombre moyen de cellules transmises par seconde. Nota : Ce nombre doit obligatoirement être inférieur à celui du Peak Cell Rate (PCR).	0
Maximum Burst Size4	Saisissez le nombre maximum de cellules émises en rafale (valeur comprise entre 1 et 1000 000).	0

Champ	Action	Par défaut
Enable Quality Of Service	Cochez la case pour activer la qualité de service et afficher dans la rubrique Advanced Setup le nouveau menu "Quality Of Service".	Non cochée

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) et afficher l'écran suivant :

Selon le type de protocole réseau sélectionné, les modes d’encapsulation proposés dans la liste déroulante du champ idoine sont différents.

D'autre part, le champ "Enable 802. q" apparait uniquement lorsque les types de protocole PPPoE, MER ou Bridging sont selectionnés.

De ce fait et pour une grande clarté, un tableau récapitulatif pour chaque type de protocole sera représenté ci-après.

Champ	Action	Par défaut
Encapsulation Mode	Sélectionnez dans la liste déroulante l'encapsulation de votrechioix : • VC/MUX, • LLC/ENCAPSULATION.	VC/MUX

PPP over Ethernet (PPPoE)

Champ	Action	Par défaut
Encapsulation Mode	Sélectionnez dans la liste déroulante l'encapsulation de votrechioix : • LLC/SNAP-BRIDGING, • VC/MUX.	LLC/SNAP-BRIDGING
Enable 802.1q	Cochez la case pour activer le protocole "802.1q" qui permet l'identification d'un VLAN.	-
VLAN ID [0 - 4095]5	Saisissez une valeur comprise entre 0 et 4095.	Vide

MAC Encapsulation Routing (MER)

Champ	Action	Par défaut
Encapsulation Mode	Sélectionnez dans la liste déroulante l'encapsulation de votrechioix : • LLC/SNAP-BRIDGING, • VC/MUX.	LLC/SNAP-BRIDGING
Enable 802.1q	Cochez la case pour activer le protocole "802.1q" qui permet l'identification d'un VLAN.	-
VLAN ID [0 - 4095]5	Saisissez une valeur comprise entre 0 et 4095.	Vide

IP over ATM (IPoA)

Champ	Action	Par défaut
Encapsulation Mode	Sélectionnez dans la liste déroulante l'encapsulation de votrechioix : • LLC/SNAP-Routing, • VC/MUX.	LLC/SNAP-Routing

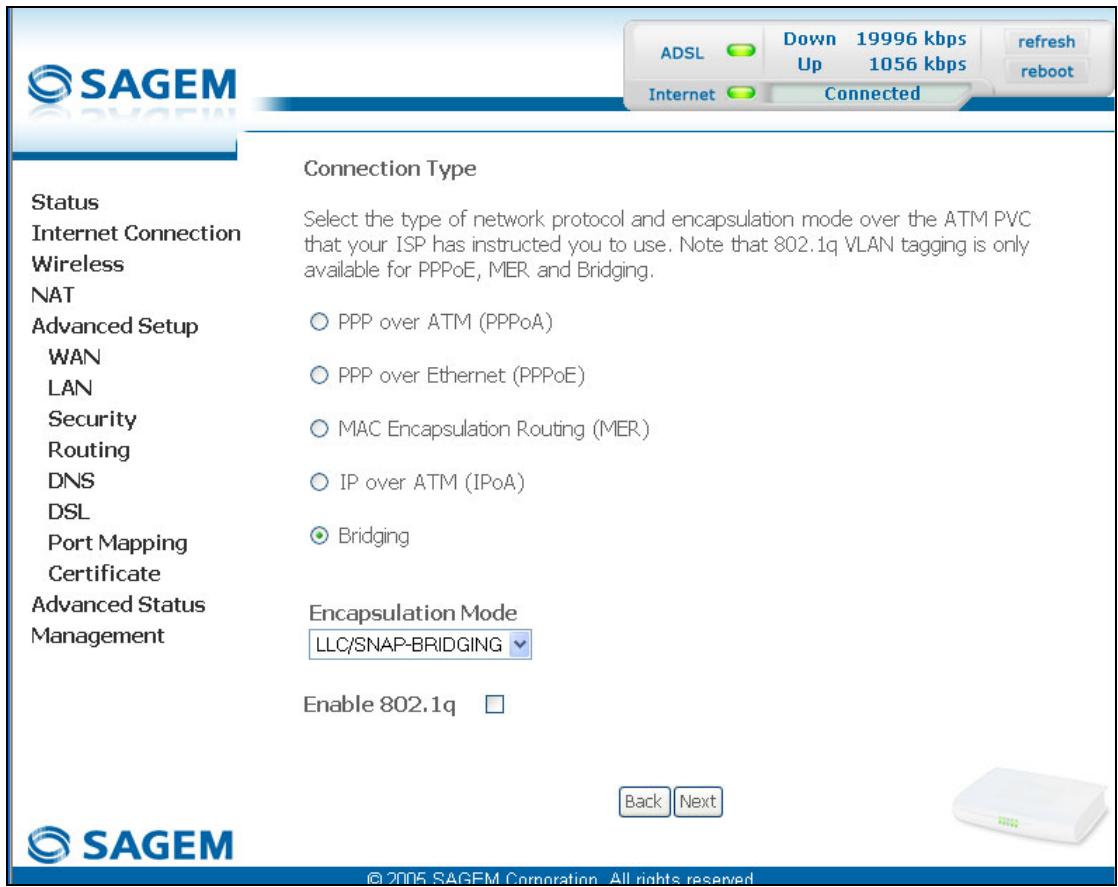

Bridging

Champ	Action	Par défaut
Encapsulation Mode	Sélectionnez dans la liste déroulante l'encapsulation de votrechioix : • LLC/SNAP-BRIDGING, • VC/MUX.	LLC/SNAP-BRIDGING
Enable 802.1q	Cochez la case pour activer le protocole "802.1q" qui permet l'identification d'un VLAN.	-
VLAN ID [0 - 4095]5	Saisissez une valeur comprise entre 0 et 4095.	Vide

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN).

Selon le type de protocole réseau (PPPoA, PPPoE, MER, IPOA ou Bridging) sélectionné précédemment, le contenu des écrans suivants de configuration de l'interface WAN est différent.

De ce fait et pour une grande clarté, chaque type de protocole sera traité séparément (écrans + tableaux récapitulatifs associés) ci-après.

Champ	Action	Par défaut
PPPUsername	Saisissez votre identifient de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
PPP Password	Saisissez votre mot de passer de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
Authentication Method	Sélectionnez dans la liste déroulante la méthode d'authentication de votrechoix : • AUTO, • PAP, • CHAP, • MSCHAP.	AUTO
Dial on demand (with idle timeout timer)	Cochez la case pour vous connecter à Internet uniquement en cas de "Trophic" sur la ligne ADSL.	Non cochée
Inactivity Timeout (minutes) [1-4320]:6	Saisissez une valeur exprimée en minutes comprise entre 1 et 4320 (soit 72 heures).	0

Ce champ apparaît uniquement lorsque le champ "Dial on demand (with idle timeout timer)" est activé (case cochée).

Champ	Action	Par défaut
PPP IP extension	Cochez la case pour attribuer à votre ordinateur l'adresse publique obtenue du serveur DHCP de votre Fournisseur d'Accès à Internet (FAI). De ce fait, votre routeur fera office de pont entre le serveur et votre ordinateur.	Non cochée
Use Static IP Address	Cochez la case pour utiliser l'adresse IP statique	Non cochée
IP Address:7	Saisissez l'adresse IP statique	0.0.0.0
Configure PPP MTU	Saisissez une valeur de MTU (Maximum Transfer Unit) comprise entre 38 et 1492 (voir Remarque).	1492
Enable PPP Debug mode	Cochez la case pour utiliser le mode Debug PPP.En cas déchéc de connexion, cette option vous permettra de tracer un évientuel problème dans le fjichier "SYSLOG".	Case Non cochée

Remarque: Le MTU spécifie la taille maximale des données utiles des paquets, exprimée en nombre d'octets.

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode PPPoA.

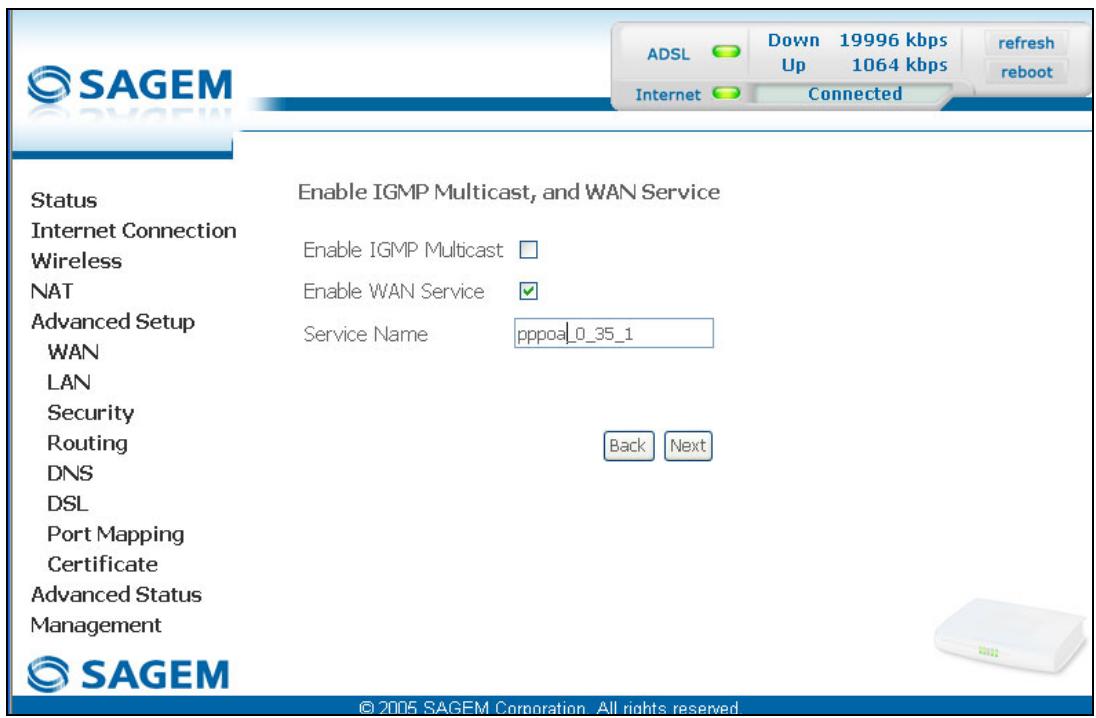

Champ	Action	Par défaut
Enable IGMP Multicast	Cochez la case pour activer la fonction IGMP.	Non cochée
Enable WAN	Cochez la case pour activer le service du réseau distant (WAN).	Cochée
Service	Affiche l'appellation du service en cours de configuration. Cette appellation, attribuée automatiquement, est composée comme suit : Protocole_VPI_VCI_Index Par exemple : pppoa_0_35_1. Nota : Vous avez la possibilité de saisir une autre appellation de service.	pppoa_0_35_1

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode PPPoA.

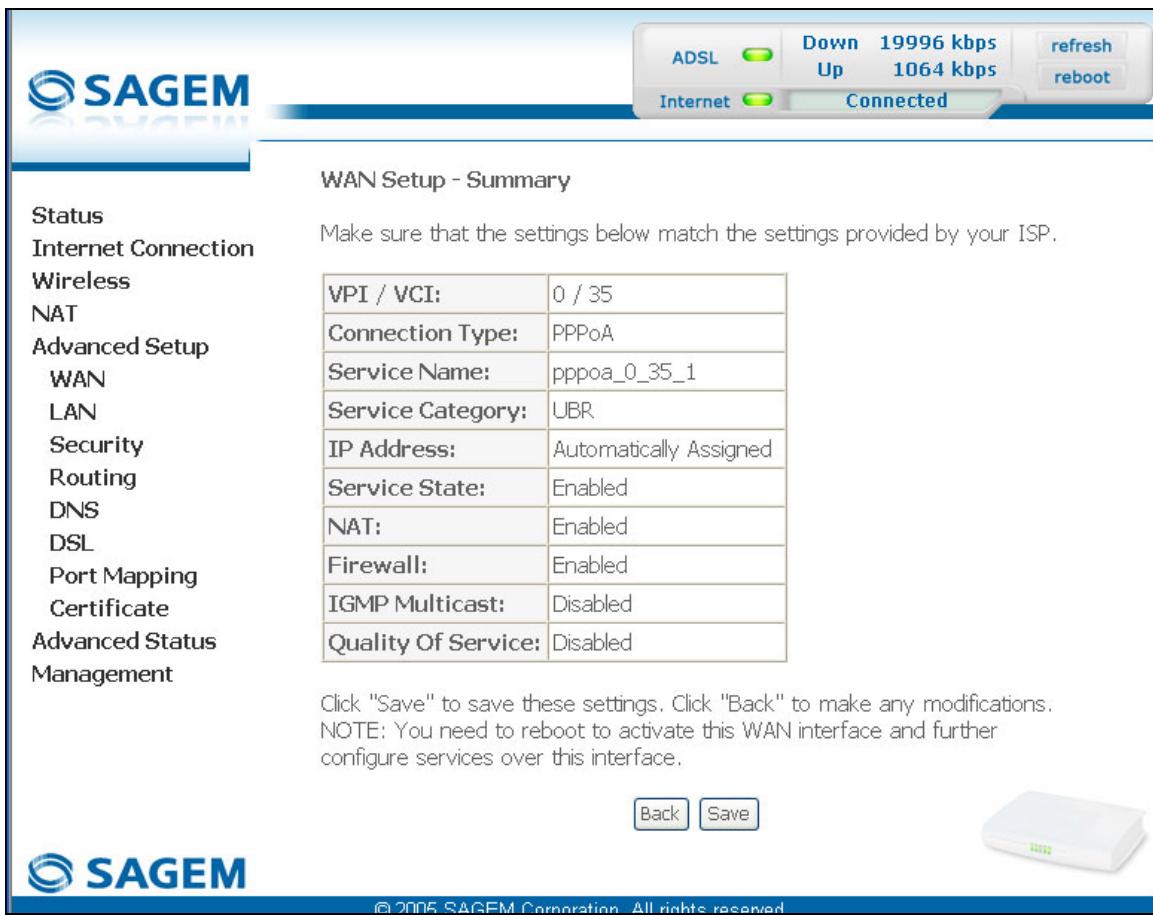

Champ	Action
VPI/VCI	Affiche les VPI/VCI propres à la connexion "PPPoA"
Connection Type	Affiche le protocole "PPPoA"
Service Name	Affiche l'appellation du service : pppoa_0_35_1
Service Category	Affiche le type de service adapté au traffic désiré.
IP Address	Indique que l'adresse IP est automatiquement attribuée : Automatically Assigned
Service State	Affiche l'état du service : Enabled
NAT	Affiche l'état du NAT : Enabled
Firewall	Affiche l'état du firewall : Enabled
IGMP Multicast	Affiche l'état de la fonction IGMP : Disabled
Quality of Service	Affiche l'état de la qualité de service: Disabled

• Cliquez sur le bouton Save pour sauvegarder la configuration de l'interface WAN.

PPP over ethernet (pppoe)

Champ	Action	Par défaut
PPPUsername	Saisissez votre identifient de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
PPP Password	Saisissez votre mot de passer de connexion. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
PPPoE Service Name	Saisissez l'appellation du Service PPPoE. Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).	Vide
Authentication Method	Sélectionnez dans la liste déroulante la méthode d'authentication de votrechoix : • AUTO, • PAP, • CHAP, • MSCHAP.	AUTO
Dial on demand (with idle timeout timer)	Cochez la case pour vous connecter à Internet uniquement sur "Trafic".	-
Inactivity Timeout (minutes) [1-4320]:6	Saisissez le temps d'inactivité. Cette valeur exprimée en minutes est comprise entre 1 et 4320 (soit 72 heures). En l'absence de trafficpendant un certain laps de temps la session PPPoE est interrompue.	0
PPP IP extension	Cochez la case pour attribuer à votre ordinateur l'adresse publique obtenue du serveur DHCP de votre Fournisseur d'Accès à Internet (FAI). De ce fait, votre routeur fera office de pont entre le serveur et votre ordinateur.	-
Use Static IP Address	Cochez la case pour utiliser l'adresse IP statique.	-
IP Address:7	Saisissez l'adresse IP statique.	0.0.0.0
Configure PPP MTU	Saisissez une valeur de MTU (Maximum Transfer Unit). Cette valeur, exprimée en octets, est comprise entre 38 et 1492 (voir Remarque).	1492
Enable PPP Debug mode	Cochez la case pour utiliser le mode Debug PPP.En cas d'échec de connexion, cette option vous permettra de tracer un évientuel problème dans le fichier "SYSLOG".	Case Non cochée

Remarque: Le MTU spécifie la taille maximale des données utiles (paquets IP) exprimée en nombre d'octets.

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode PPPoE.

Champ	Action	Par défaut
Enable IGMP Multicast	Cochez la case pour activer la fonction IGMP.	Non cochée
Enable WAN Service	Cochez la case pour activer le service WAN.	Cochée
Service	Affiche l'appellation du service en cours de configuration. Cette appellation, attribuée automatiquement, est composée comme suit : Protocole_VPI_VCI_Index Par exemple : pppoe_0_35_1. Nota : Vous avez la possibilité de saisir une autre appellation de service.	pppoe_0_35_1

Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode PPPoE.

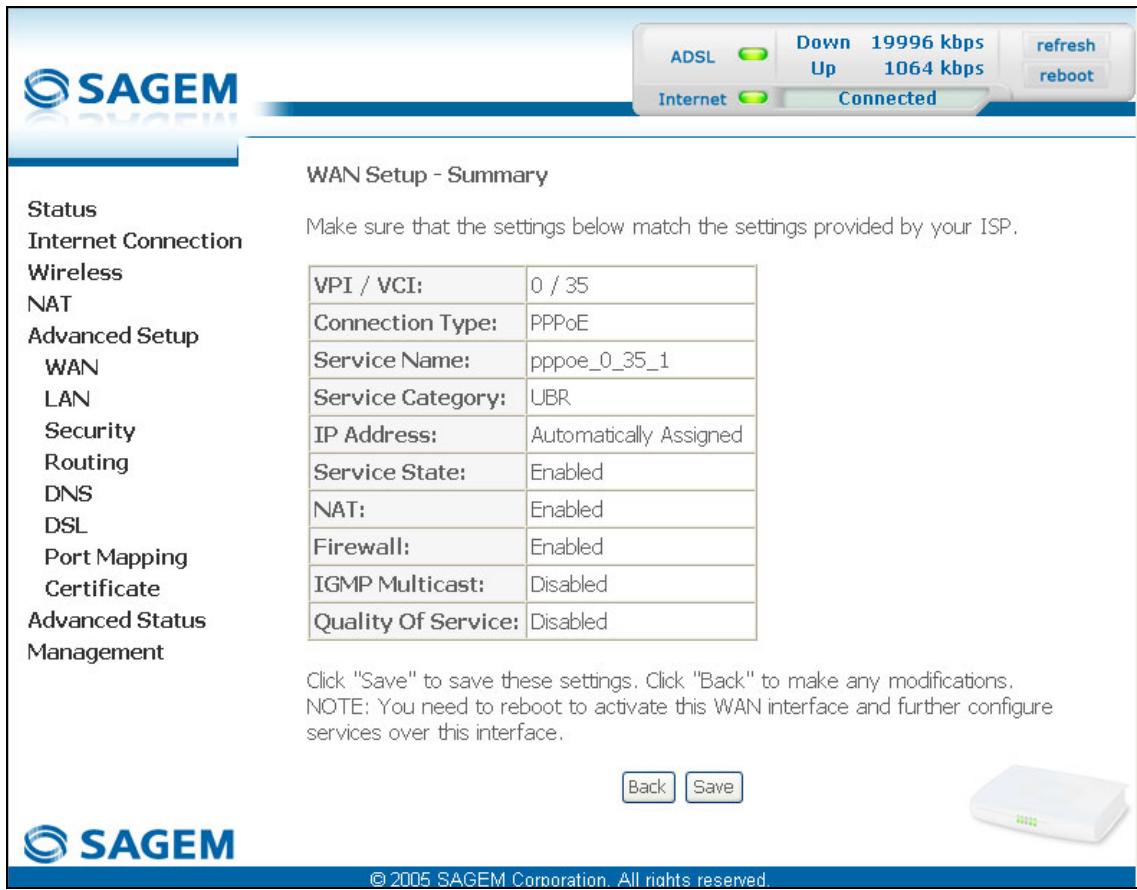

Champ	Action
VPI/VCI	Affiche les VPI/VCI propres à la connexion "PPPoE"
Connection Type	Affiche le protocole "PPPoE"
Service Name	Affiche l'appellation du service : ppoe_0_35_1
Service Category	Affiche le type de service adapté au traffic désiré.
IP Address	Indique que l'adresse IP est automatiquement attribuée : Automatically Assigned
Service State	Affiche l'état du service : Enabled
NAT	Affiche l'état du NAT : Enabled
Firewall	Affiche l'état du firewall : Enabled
IGMP Multicast	Affiche l'état de la fonction IGMP : Disabled
Quality of Service	Affiche l'état de la qualité de service: Disabled

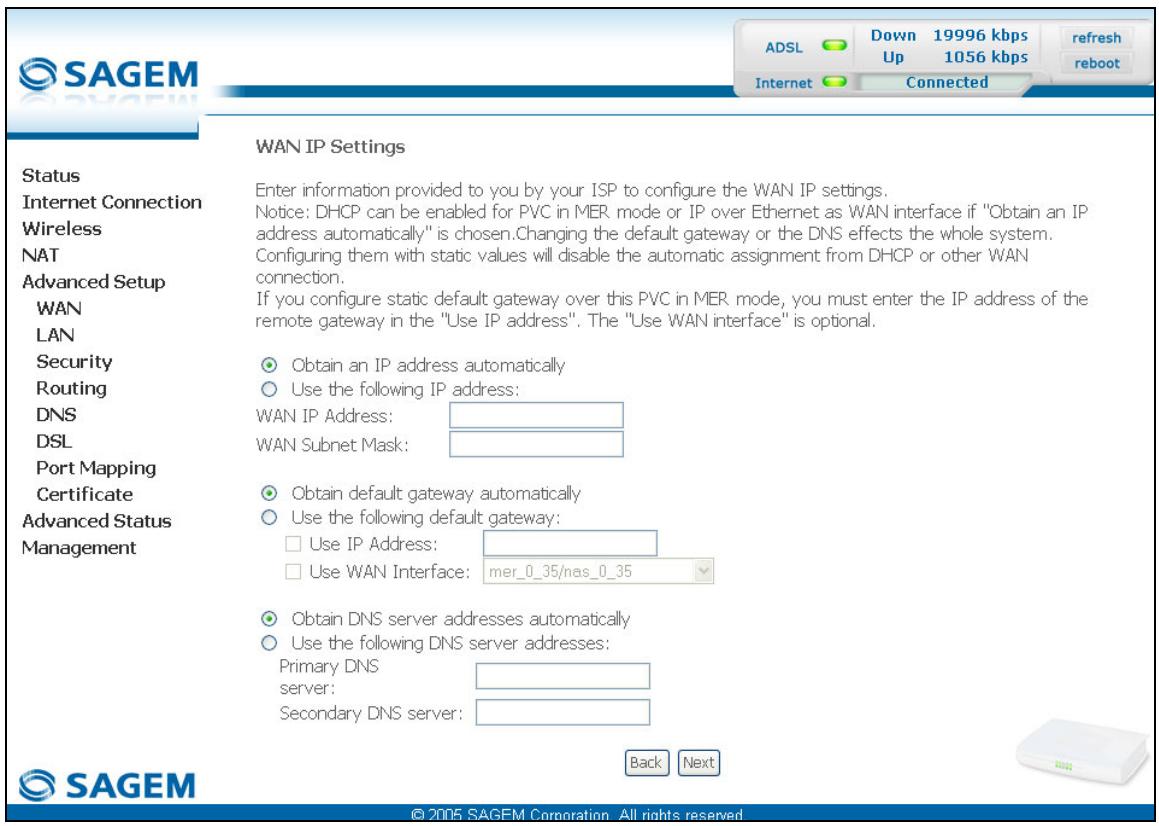

Champ	Action	Par défaut
Obtain an IP address automatically	Cochez la case pour obtenir automatiquement une adresse IP par le serveur DHCP de votre routeur.Remarque: Cette case n'est pas cochée si un VCC a déjà été créé.	Case cochée
Use the following IP address:	Si vous cochez cette case, vous devez obligatoirement saisir une adresse IP statique ainsi que le masque de sous-réseau dédié.	-
WAN IP Address8	Saisissez une Adresse IP statique.	0.0.0.0
WAN Subnet Mask:8	Saisissez un masque de sous-réseau.	0.0.0.0
Obtain default gateway automatically	Cochez la case pour obtenir automatiquement l'adresse IP de la passerelle par défaut par le serveur DHCP de votre routeur.	Case cochée
Use the following default gateway:	Si vous cochez cette case, vous devez obligatoirement saisir l'adresse de la passerelle par défaut.	-
Use IP Address9	Saisissez l'adresse de la passerelle par défaut.	-
Use WAN Interface:9	Sélectionnez dans la liste déroulante l'interface WAN de votrechioix (Optionnel).	-
Obtain DNS server addresses automatically	Cochez la case pour obtenir automatiquement des adresses des serveurs DNS.	Case cochée
Use the following DNS server addresses:	Si vous cochez cette case, vous devez obligatoirement saisir des adresses de serveurs DNS.	-
Primary DNS server10	Saisissez une Adresse DNS d'un serveur primaire.	-
Secondary DNS server10	Saisissez une Adresse DNS d'un serveur secondaire.	-

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode MER.

Champ	Action	Par défaut
Enable NAT	Cochez la case pour activer la fonction NAT	Cochée
Enable Firewall	Cochez la case pour activer le service firewall.	Cochée
Enable IGMP Multicast	Cochez la case pour activer la fonctionIGMP.	Non cochée
Enable WAN Service	Cochez la case pour activer le serviceWAN.	Cochée
Service	Affiche l'appellation du service en cours deconfiguration. Cette appellation, attribuée automatiquement, est composée comme suit : Protocole_VPI_VCI_IndexPar exemple : mer_0_35_1.Notaf : Vous avez la possibilité de saisir une autre appellation de service.	mer_0_35_1

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode MER.

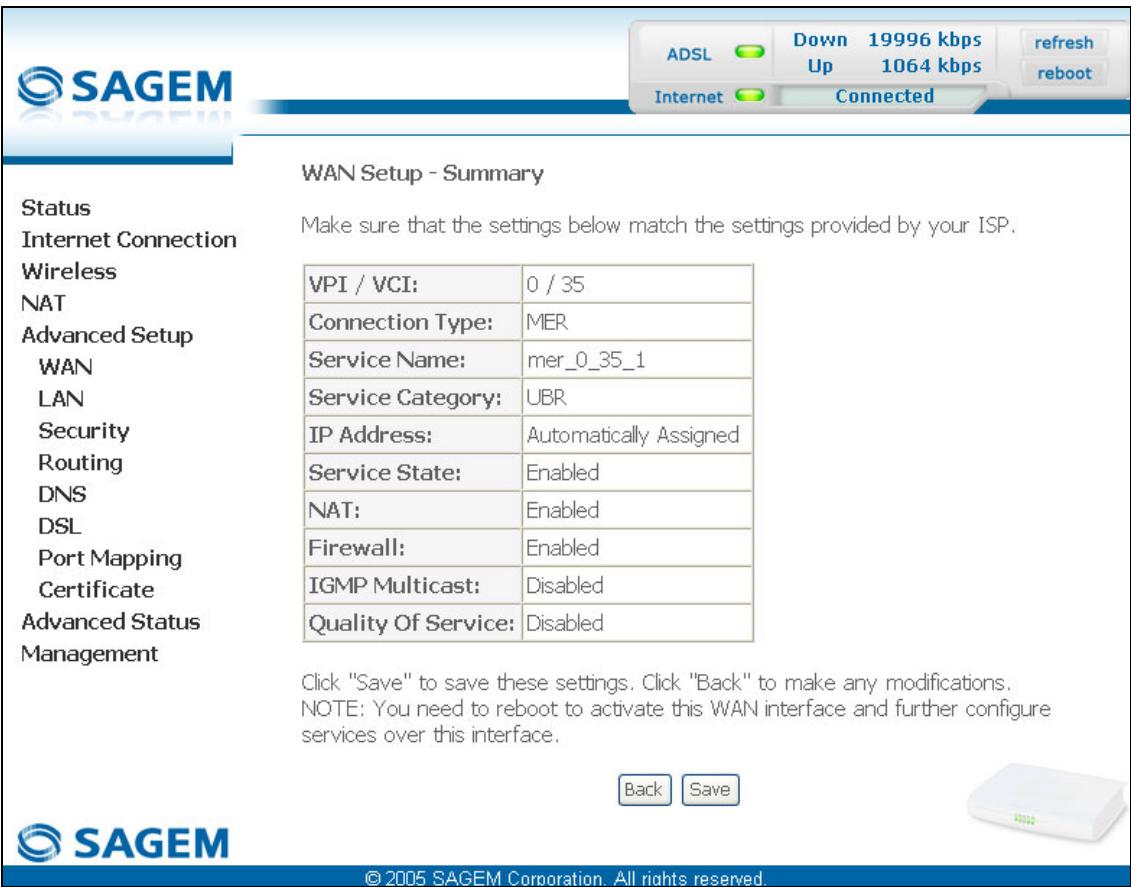

Champ	Action
VPI/VCI	Affiche les VPI/VCI propres à la connexion "MER"
Connection Type	Affiche le protocole "MER"
Service Name	Affiche l'appellation du service : mer_0_35_1
Service Category	Affiche le type de service adapté au traffic désiré.
IP Address	Indique que l'adresse IP est automatiquement attribuée : Automatically Assigned
Service State	Affiche l'état du service : Enabled
NAT	Affiche l'état du NAT : Enabled
Firewall	Affiche l'état du firewall : Enabled
IGMP Multicast	Affiche l'état de la fonction IGMP : Disabled
Quality of Service	Affiche l'état de la qualité de service: Disabled

IP over ATM (IPoA)

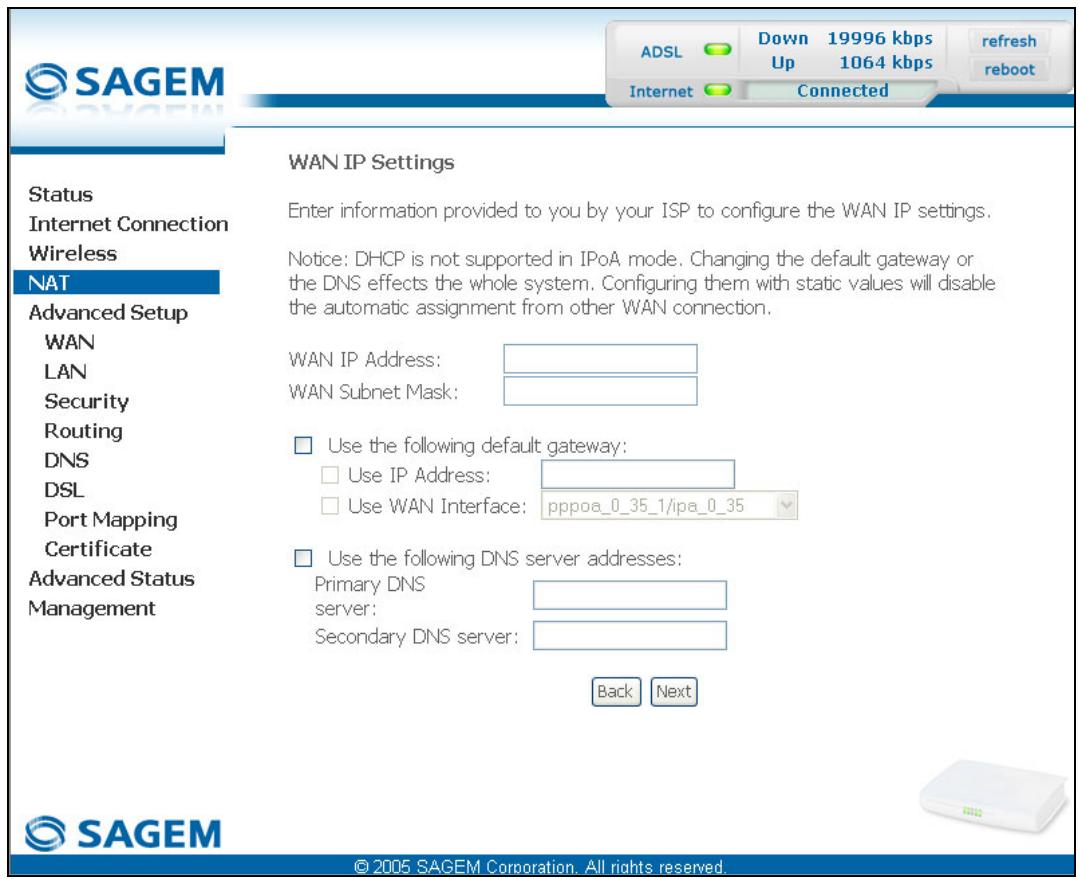

Champ	Action	Par défaut
WAN IP Address8	Saisissez une Adresse IP statique.	0.0.0.0
WAN Subnet Mask:8	Saisissez un masque de sous-réseau.	0.0.0.0
Use the following default gateway:	Si vous cochez cette case, vous devez obligatoirement saisir une adresse de passerelle par défaut.	-
Use IP Address9	Saisissez une adresse de la passerelle par défaut.	-
Use WAN Interface:9	Sélectionnez dans la liste déroulante l'interface WAN de votrechoix (Optionnel).	-
Obtain DNS server addresses automatically	Cochez la case pour obtenir automatiquement des adresses des serveurs DNS.	Case cochée
Use the following DNS server addresses:	Si vous cochez cette case, vous devez obligatoirement saisir des adresses de serveurs DNS.	-
Primary DNS server10	Saisissez une Adresse DNS du serveur primaire.	-
Secondary DNS server10	Saisissez une Adresse DNS du serveur secondaire.	-

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode IPoA.

Champ	Action	Par défaut
Enable NAT	Cochez la case pour activer la fonction NAT.	Case cochée
Enable Firewall	Cochez la case pour activer le service firewall.	Case cochée
Enable IGMP Multicast	Cochez la case pour activer la fonctionIGMP.	Case non cochée
Enable WAN Service	Cochez la case pour activer le serviceWAN.	Case cochée
Service	Affiche l'appellation du service en cours deconfiguration. Cette appellation, attribuéeautomatically, est composée comme suit : Protocole_VPI_VCI_IndexPar exemple : ipoa_0_35_1.Notaf : Vous avez la possibilité de saisirune autre appellation de service.	ipoa_0_35_1

• Cliquez sur le bouton Next pour poursuivre la configuration du réseau distant (WAN) en mode IPOA.

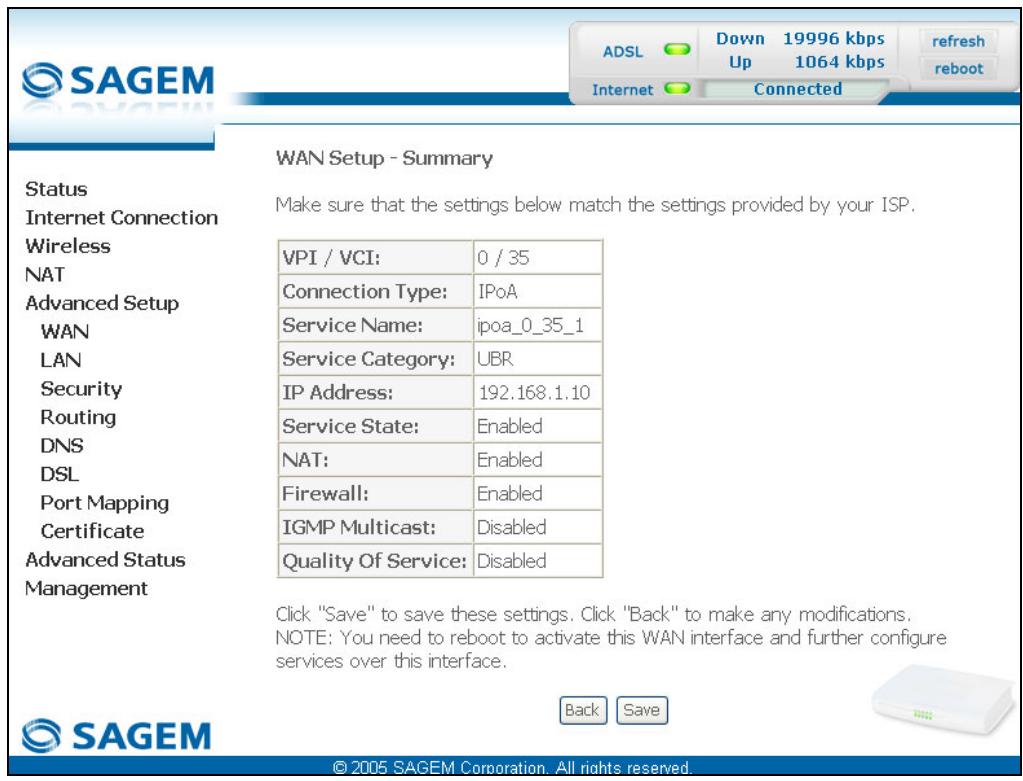

Champ	Action
VPI/VCI	Affiche les VPI/VCI propres à la connexion "IPoA"
Connection Type	Affiche le protocole "IPoA"
Service Name	Affiche l'appellation du service : ipoa_0_35_1
Service Category	Affiche le type de service adapté au traffic désiré.
IP Address	Affiche l'adresse IP saisi : 192.168.1.10
Service State	Affiche l'état du service : Enabled
NAT	Affiche l'état du NAT : Enabled
Firewall	Affiche l'état du firewall : Enabled
IGMP Multicast	Affiche l'état de la fonction IGMP : Disabled
Quality of Service	Affiche l'état de la qualité de service: Disabled

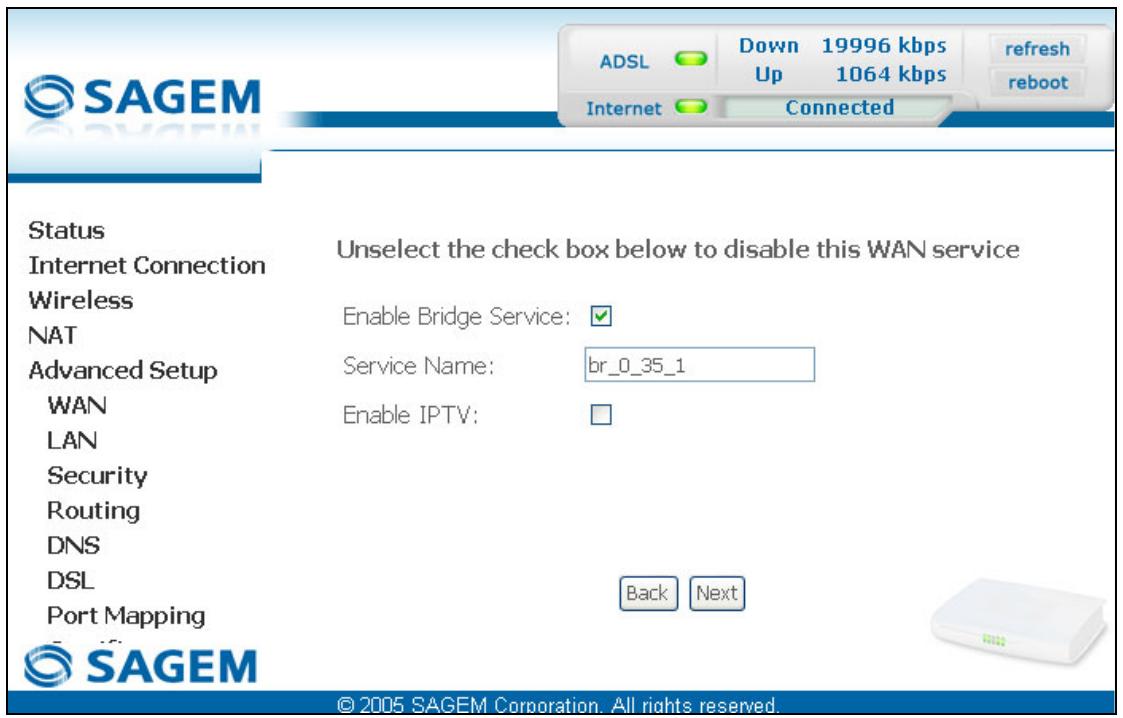

Champ	Action	Par défaut
Enable Bridge service	Cochez la case pour activer le service "Bridge".	Case cochée
Service Name	Affiche une appellation de service en cours de configuration. Cette appellation, attribuée automatiquement, est composée comme suit : Protocole_VPI_VCI_Index. Par exemple : br_8_35_1. Nota : Vous avez la possibilité de saisir une autre appellation de service.	-
Enable IPTV	Cochez la case pour pouvoir saisir une adresse IP du réseau externe de la "Set Top Box" virtuellement connectée à ce "PVC".	-
IPTV Name	Ce champ n'apparaît que si la case du champ précédent Enable IPTV est cochée. Saisissez l'adresse IP du réseau externe de la "Set Top Box" virtuellement connectée à ce "PVC".	-

Champ	Action
VPI/VCI	Affiche les VPI/VCI propres à la connexion "Bridge"
Connection Type	Affiche le protocole "Bridge"
Service Name	Affiche l'appellation du service : br_0_35_1
Service Category	Affiche le type de service adapté au traffic désiré
IP Address	Dans la connexion "Bridge", ce champ est : Not Applicable
Service State	Affiche l'état du service : Enabled
NAT	Affiche l'état du NAT : Disabled
Firewall	Affiche l'état du firewall : Disabled
IGMP Multicast	Dans la connexion "Bridge", ce champ est : Not Applicable
Quality of Service	Affiche l'état de la qualité de service: Disabled

• clique sur le bouton Save pour sauvegarder la configuration de l'interface WAN.

6.9.2 LAN

Cela permet de configurer les paramètres IP pour le réseau local (LAN).

• Sélectionnez le menu LAN de la rubrique Advanced Setup pour afficher l'écran suivant :

Champ	Action	Par défaut
IP Address	Saisissez l'adresse de votre réseau local	192.168.1.1
Subnet Mask	Saisissez le masque de sous-réseau de votre réseau.	255.255.255.0
Enable UPnP	Cochez la case pour activer la fonction "UpnP".Remarque: Cette fonction permet automatiquement: de joindre dynamiquement un réseau, d'obtenir une adresse IP.	Case cochée
Enable IGMP Snooping	Cochez la case pour activer le protocole IGMP (Internet Group Management Protocol). Celui-ci permet de:gérer les déclarations d'appartenance à un ou plusieurs groupes auprès des routeurs Multicast.	Case non cochée
Standard Mode	Cochez la case si vous désirez que l'IGMP snooping fonctionne en mode normal (transparence aux trames IGMP).	Case cochée
Blocking Mode	Cochez la case si vous désirez que l'IGMP snooping fonctionne en mode blocage (interception et suppression des trames IGMP).	Case non cochée
Disable DHCP	Cochez la case pour ne pas activer le serveur DHCP de votreouteur.Remarque: Vous devez obligatoirement configurerairevoir ordinateure avec les paramètres appropriés à votre réseau local (adresse IP, masque de sous-réseau et passerelle par défaut) ainsi que saisir les adresses de serveurs DNS primaire et secondaire.	Case non cochée
Enable DHCP	Cochez la case pour activer le serveur DHCP de votreouteur.Remarque: Vous devez obligatoirement configurerairevoir ordinateure en client DHCP et en client DNS (ou saisir les adresses de serveurs DNS primaire et secondaire).	Case cochée
Start IP Adress	Saisissez la première adresse attribuée par le serveur DHCP de votre routeur.	192.168.1.2
End IP Adress11	Saisissez la derniere adresse attribuée par le serveur DHCP de votre routeur.	192.168.1.254
Lease Time (hour)11	Saisissez une durée de disponibilité de chaque adresse attribuée exprimée en heures(s).	24
Configure the second IP Address and Subnet Mask for LAN interface	Cochez la case pour configurer les paramètres IP (adresse IP, masque de sous-réseau) d'une seconde adresse pour le réseau local (LAN).	Case non cochée
IP Address12	Saisissez une seconde adresse pour votre réseau local (LAN).	-
Subnet mask12	Saisissez un masque de sous-réseau pour la seconde adresse pour votre réseau local (LAN).	-

Ce menu comprend 2 sous-menus :

Outgoing (cf. § 6.9.3.1), - Incoming (cf. § 6.9.3.2).

Objet : Ce menu permet de créer des filtres IP sortants pour refuser des données issues du LAN vers le WAN et de lister les filtres IP sortants existants.

Par défaut, toutes les données sortantes sont acceptées.

• Sélectionnez le sous-menu Outgoing du menu Security de la rubrique Advanced Setup pour afficher l'écran suivant :

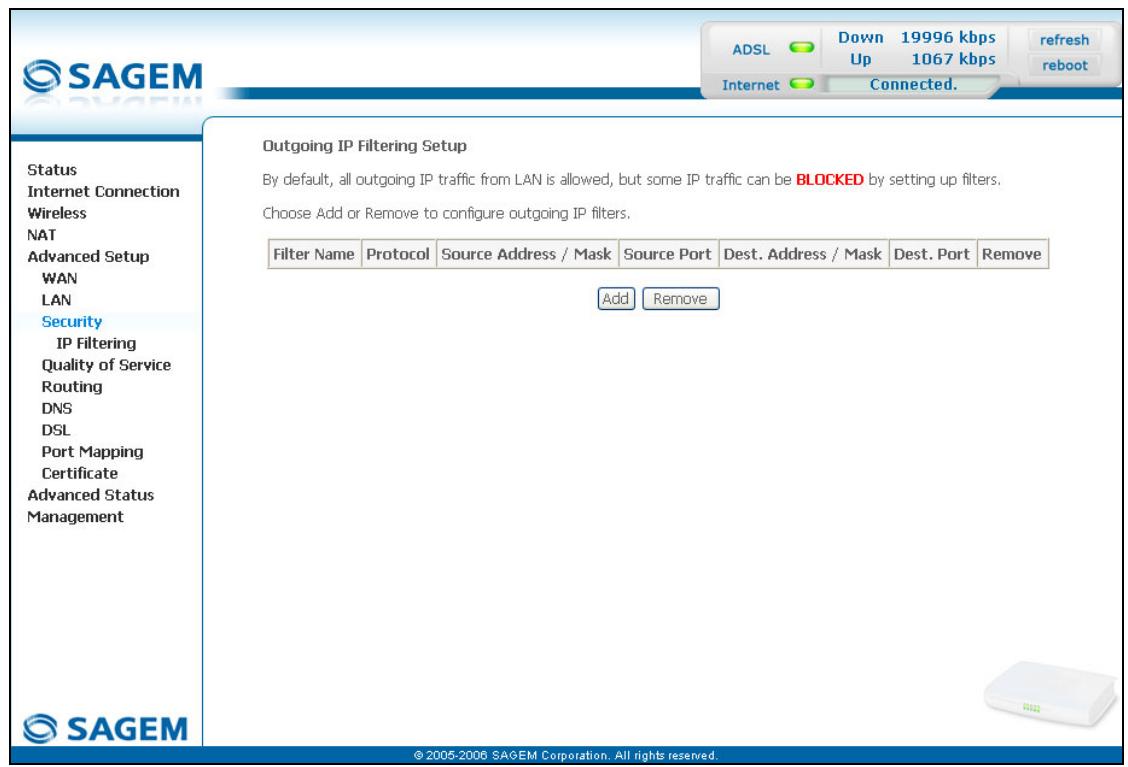

Champ	Signification
Filter Name	Nom du contrôle.
Protocol	Protocole de transport.
Source Address / Mask	Adresse IP Source / Masque de sous-réseau.
Source Port	Port Source.
Dest. Address / Mask	Adresse IP Destination / Masque de sous-réseau.
Dest. Port	Port Destination.

• Cliquez sur le bouton Add pour afficher l'écran suivant :

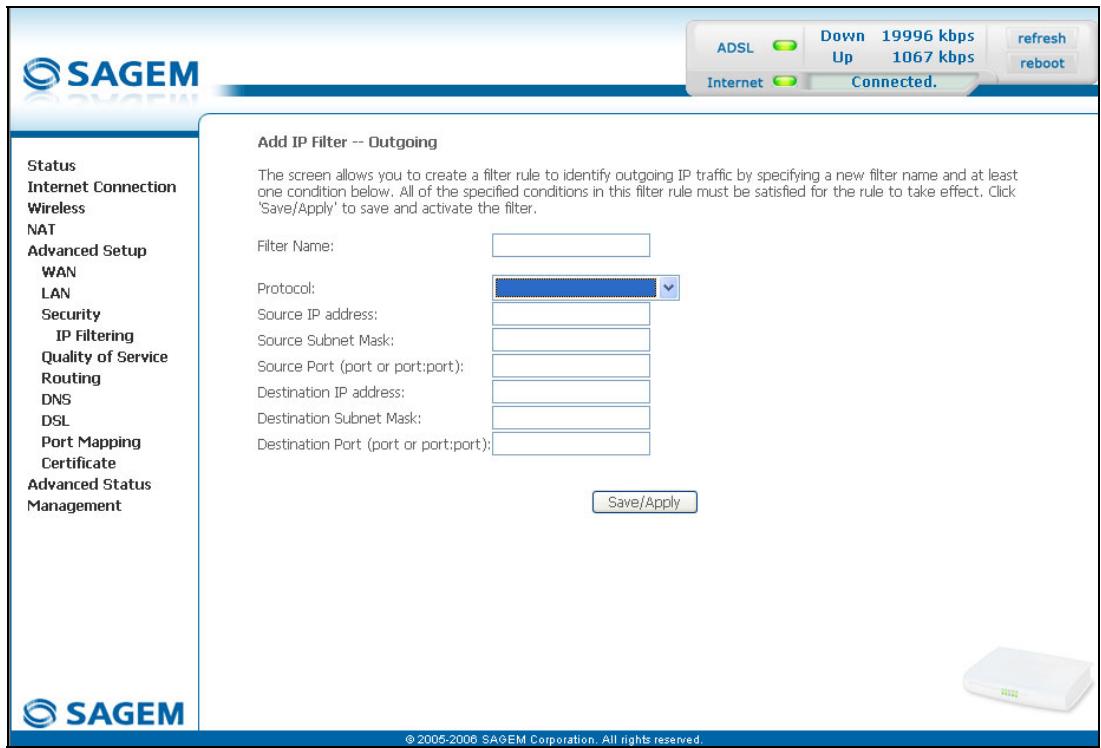

Champ	Action
Filter Name	Saisissez un nom représentatif pour le filtré.
Protocol	Sélectionnez dans la liste déroulante le protocole dédié (TCP/UDP, TCP, UDP ou ICMP).
Source IP Address	Saisissez l'adresse IP Source (LAN).
Source Subnet Mask	Masque de sous-réseau.
Source Port (port or port:port)	Saisissez un port "Source" (LAN) ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.
Dest. IP Address	Saisissez l'adresse IP Destination (WAN).
Dest. Subnet Mask	Masque de sous-réseau.
Dest. Port (port or port:port)	Saisissez un port "destination" (WAN) ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.

Objet : Ce menu permet de créer des filtres IP entrants pour accepter des données issues du WAN vers le LAN et de lister les filtres IP entrants existants.

Par défaut, toutes les données entrantes sont refusées quand le Firewall est activé.

• Sélectionnez le sous-menu Incoming du menu Security de la rubrique Advanced Setup pour afficher l'écran suivant :

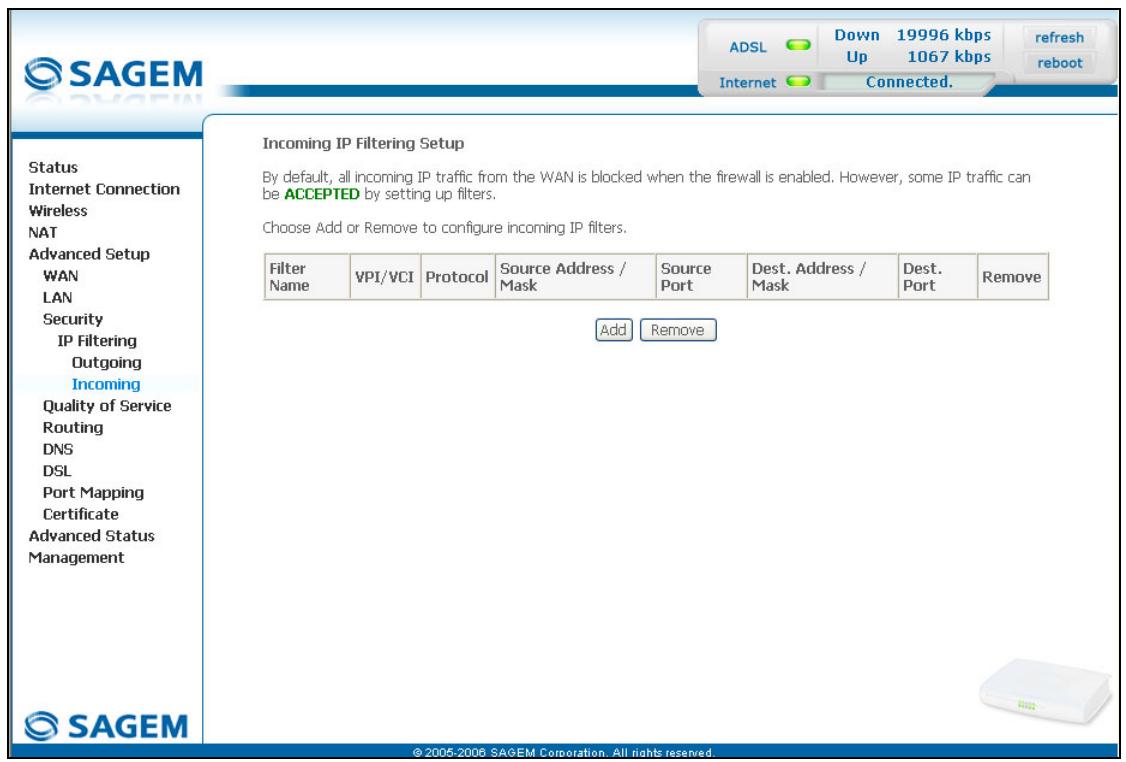

• Cliquez sur le bouton Add pour afficher l'écran suivant :

Champ	Action
Filter Name	Saisissez un nom représentatif pour le filtré.
Protocol	Sélectionnez dans la liste déroulante le protocole dédié (TCP/UDP, TCP, UDP ou ICMP).
Source IP Address	Saisissez l'adresse IP Source (WAN).
Source Subnet Mask	Masque de sous-réseau.
Source Port (port or port:port)	Saisissez un port "Source" (WAN) ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.
Dest. IP Address	Saisissez l'adresse IP destination (LAN).
Dest. Subnet Mask	Masque de sous-réseau.
Dest. Port (port or port:port)	Saisissez un port "destination" (LAN) ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.

WAN interfaces

Champ	Action	Par défaut
Select all	Cochez la case pour sélectionner toutes les interfaces WAN.Remarque: En découvert la case, vous ne sélectionnez aucune interface et vous découvert également la case pppoe_8_35_1/ ppp_8_35_1.	Case cochée
pppoe_8_35_1/ ppp_8_35_1	Cochez la case pour sélectionner l'interface affichée.	Case cochée

Objet : Ce menu permet d'affecter à différents types de traffic des files d'attente de priorités diverses de façon à améliorer le flux du traffic. Pour ce faire, la qualité de service (QoS) fournit les trois services suivants : Classification (set-1, set-2), Marking (TOS, DSCP) et files d'attente (Queuing).

La qualité de service n'est significative que si l'ensemble du trafic (données, vidéo) est supérieur au débit montant de la ligne ADSL.

• Sélectionnez le menu Quality of Service de la rubrique Advanced Setup pour afficher l'écran suivant :

Champ		Etat
Class Name		Nom de la classe de service.
MARK Priority IP Precedence IP Type of service WAN 802.1P		Priorité ATM.
		Priorité IP
		TOS (Type Of Service)
		Champ priorité 802.1P.
TRAFFIC CLASSIFICATION RULES		Nature du port LAN.
SET-1	LAN port
	Protocol	Protocole utilisé.
	Source Addr./Mask	Adresse IP "Source" (votre ordinateur par exemple) et masque de sous-réseau associé.
	Source Port	Port "Source".
	Dest. Addr./Mask	Adresse IP "Destination" (une machine sur Internet par exemple) et masque de sous-réseau associé.
	Dest. Port	Port "Destination".
SET-2	802.1P	Champ priorité 802.1P.

Champ	Etat
Class Name	Nom de la classe de service.
MARK Priority DSCP Mark	Priorité ATM.
	DSCP
TRAFFIC CLASSIFICATION RULES LAN port Protocol Source Addr./Mask Source Port Destination Addr./Mask Dest. Port Source MAC Addr./Mask Destination MAC Addr./Mask DSCP 802.1P	Nature du port LAN.
	Protocole utilisé.
	Adresse IP "Source" (votre ordinateur par exemple) et masque de sous-réseau associé.
	Port "Source".
	Adresse IP "Destination" (une machine sur Internet par exemple) et masque de sous-réseau associé.
	Port "Destination".
	Adresse MAC "Source" (votre ordinateur par exemple) et masque de sous-réseau associé.
	Adresse MAC "Destination" (une machine sur Internet par exemple) et masque de sous-réseau associé.
	DSCP
	Champ priorité 802.1P.

6.9.4.1 Add

• Cliquez sur le bouton Add pour afficher l'écran suivant :

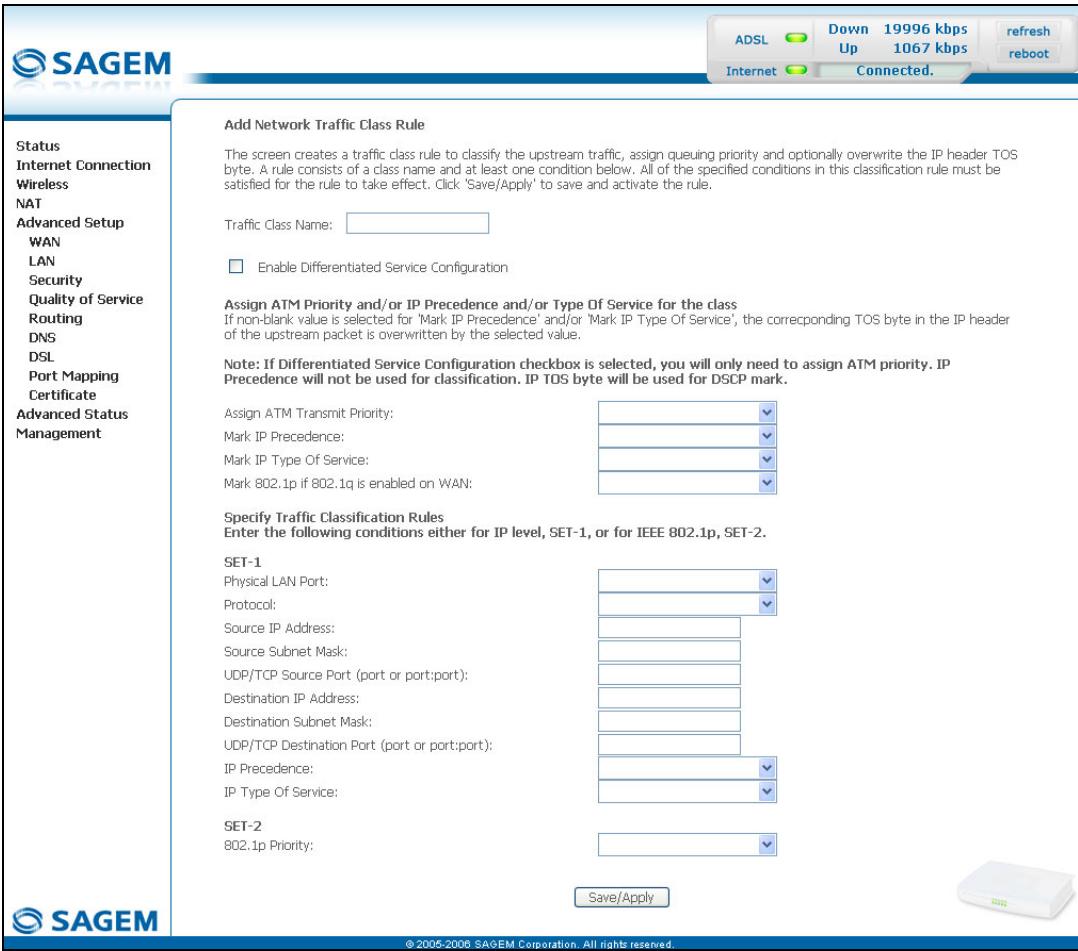

Cet écran affiche le service Marking TOS (case "Enable Differentiated Service Configuration" non cochée).

Objet : Ce service permet d'affecter au PVC un type de service IP (TOS en anglais Type Of Service). La valeur attribuée à un TOS IP correspond à une valeur de file d'attente de priorité.

Champ		Action
Traffic Class Name		Saisissez un nom pour la classe de traffic que vous désirez créé.
Assign ATM Transmit Priority		Sélectionnez dans la liste déroulante : Blank : Aucune priorité, Low : Priorité d'émission "Basse", Medium : Priorité d'émission "Moyenne", High : Priorité d'émission "Haute". Remarque : Une priorité haute engendre une faible perte de paquets.
Mark IP Precedence		Sélectionnez dans la liste déroulante la priorité que vous affecteze à "IP Precedence": Blank : Aucune priorité, 0 à 7 : Priorité (codée sur 3 bits) de la plus BASSE à la plus haute.
Mark IP Type Of Service		Sélectionnez dans la liste déroulante le type de service (TOS) à affecter (codage 4 bits). Normal Service : 0000 Minimize Cost : 0001 Maximize Reliability : 0010 Maximize Throughput : 0100 Minimize Delay : 1000
Mark 802.1p if 802.1q is enabled on WAN		Sélectionnez dans la liste déroulante une valeur de priorité comprise entre 0 et 7. Remarque : La case à cocher "Enable 802.1q" n'est présente qu'en mode "Bridging". Cette condition est transparente pour les autres modes.
Champ		Action
SET-1	Physical LAN Port	Sélectionnez dans la liste déroulante l'interface de votrechioix (ENET, USB, Wireless ou Wireless_Guest).
	Protocol	Sélectionnez dans la liste déroulante le protocole de votrechioix (TCP/UDP, TCP, UDP ou ICMP).
	Source IP Address	Saisissez une adresse IP "Source".
	Source Subnet Mask	Saisissez un masque de sous-réseau "Source".
	UDP/TCP source Port (port or port:port)	Saisissez un port "Source" ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.
	Destination IP Address	Saisissez une adresse IP "Destination".
	Destination Subnet Mask	Saisissez un masque de sous-réseau "Destination".
	UDP/TCP Destination Port (port or port:port)	Saisissez un port "Destination" ou une plage de ports. Nota : Pour un port, saisissez par exemple 80. Pour une plage de ports, saisissez 80:90.
	IP Precedence	Sélectionnez dans la liste déroulante la priorité que vous affecteze à "IP Precedence": Blank : Aucune priorité, 0 à 7 : Priorité (codée sur 3 bits) de la plus)basse à la plus haute.
	IP Type Of Service	Sélectionnez dans la liste déroulante le type de service (TOS) à affecter (codage 4 bits). Normal Service : 0000 Minimize Cost : 0001 Maximize Reliability : 0010 Maximize Throughput : 0100 Minimize Delay : 1000
SET-2	802.1p Priority	Sélectionnez dans la liste déroulante une valeurpriorité comprise entre 0 et 7.

• Cochez la case "Enable Differentiated Service Configuration" pour afficher l'écran suivant :

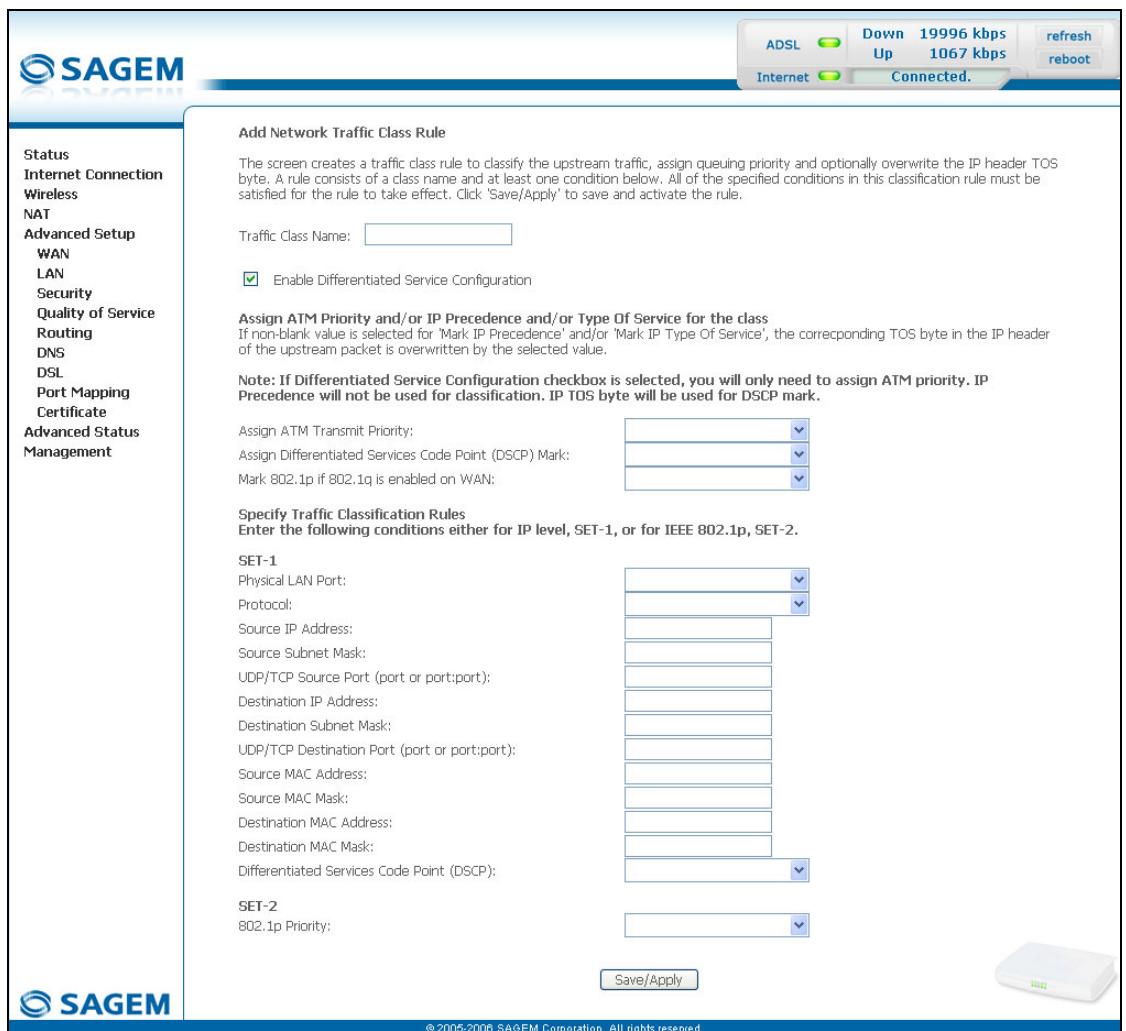

Objet : Ce service permet d'affecter au PVC un DSCP (Differentiated Services Code Point). La valeur attribuée à un DSCP correspond à une valeur de file d'attente de priorité. Plus la valeur DSCP est grande, plus la priorité de la file d'attente est élevée.

Champ		Action
Traffic Class Name		Saisissez un nom pour la classe de traffic que vous désirez créé.
Assign ATM Transmit Priority		Sélectionnez dans la liste déroulante : Blank : Aucune priorité, Low : Priorité d'émission "Basse", Medium : Priorité d'émission "Moyenne", High : Priorité d'émission "Haute". Remarque : Une priorité haute engendre une faible perte de paquets.
Assign Differentiated Serviceess Code Point (DSCP) Mark		Sélectionnez dans la liste déroulante la valeur de priorité idoine. Remarque : La valeur par défaut est "000000".
Champ		Action
Mark 802.1p if 802.1q is enabled on WAN		Sélectionnez dans la liste déroulante une valeur de priorité comprise entre 0 et 7.Remarque: La case à cocher "Enable 802.1q" n'est présente qu'en mode "Bridging". Cette condition est transparente pour les autres modes.
SET-1	Physical LAN Port	Sélectionnez dans la liste déroulante l'interface de votrechoix (ENET, USB, Wireless ou Wireless_Guest).
	Protocol	Sélectionnez dans la liste déroulante le protocole de votrechoix (TCP/UDP, TCP, UDP ou ICMP).
	Source IP Address	Saisissez une adresse IP "Source".
	Source Subnet Mask	Saisissez un masque de sous-réseau "Source".
	UDP/TCP source Port (port or port:port)	Saisissez un port "Source" ou une plage de ports.Nota: Pour un port, saisissez par exemple 80.Pour une plage de ports, saisissez 80:90.
	Destination IP Address	Saisissez une adresse IP "Destination".
	Destination Subnet Mask	Saisissez un masque de sous-réseau "Destination".
	UDP/TCP Destination Port (port or port:port)	Saisissez un port "Destination" ou une plage de ports.Nota: Pour un port, saisissez par exemple 80.Pour une plage de ports, saisissez 80:90.
	Source MAC Address	Saisissez une adresse MAC "Source".
	Source MAC Mask	Saisissez un masque MAC "Source".
	Destination MAC Address	Saisissez une adresse MAC "Destination".
	Destination MAC Mask	Saisissez un masque MAC "Destination".
	Differentiated Services Code Point (DSCP)	Sélectionnez dans la liste déroulante le DSCP désiré.
SET-2	802.1p Priority	Sélectionnez dans la liste déroulante une valeur prioritaire comprise entre 0 et 7.

Ce menu comprend 3 sous-menus :

• Default Gateway (cf. § 6.9.5.1), Static Route (cf. § 6.9.5.2), RIP (cf. § 6.9.5.3).

Objet : Ce menu permet soit d'attribuer dynamiquement une adresse de passerelle par défaut au routeur depuis un PVC, soit de saisir une adresse ou de désigner une interface.

• Sélectionnez le sous-menu Default Gateway du menu Routing de la rubrique Advanced Setup pour afficher l'écran suivant :

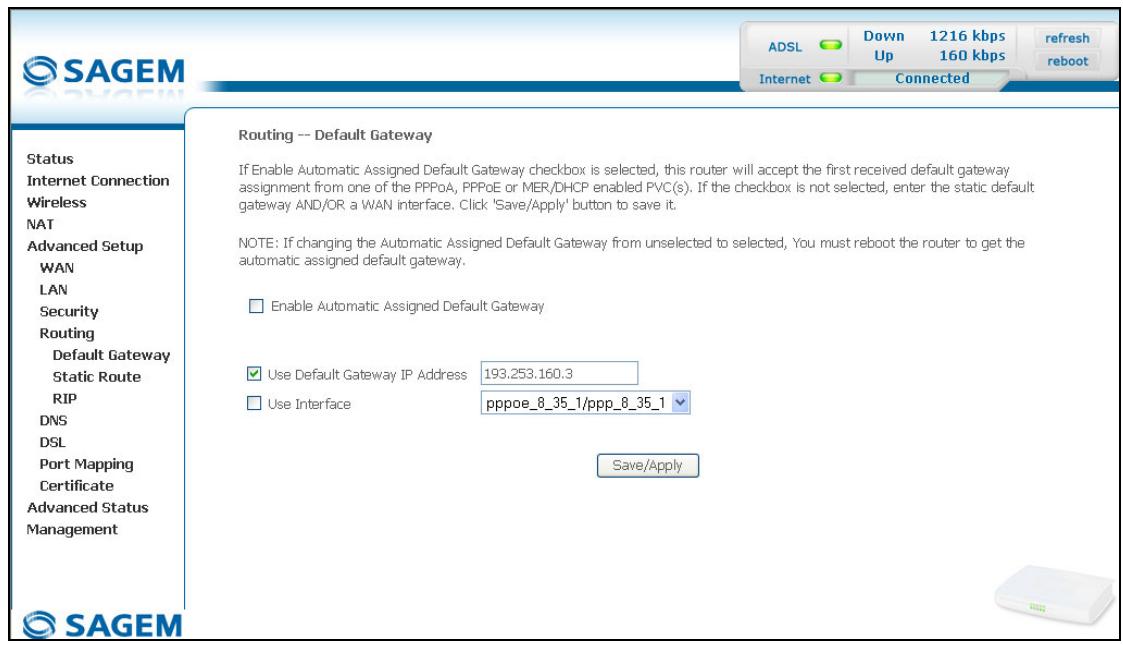

Champ	Action	Par défaut
EnableAutomatic Assigned Default Gateway	Cochez la case pour attribuer automatiquement une passerelle par défaut votreouteur.	Case cochée
Use Default Gateway IP Address13	Cochez la case pour utiliser une adresse par défaut.	Case cochée Non vide
Use Interface13	Sélectionnez dans la liste déroulante l'interface que vous pouze utiliser (pppoe_8_35_1 par exemple).	Case non cochée Interface utilisée

Objet : Ce menu permet d'ajouter une route statique.

• Sélectionnez le sous-menu Static Route du menu Routing de la rubrique Advanced Setup pour afficher l'écran suivant :

Champ	Signification
Destination	Adresse IP du réseau distant
Subnet Mask	Masque de sous-réseau distant
Gateway	Passerelle par défaut du réseau distant
Interface	Interface du réseau distant

• Cliquez sur le bouton Add pour afficher l'écran suivant :

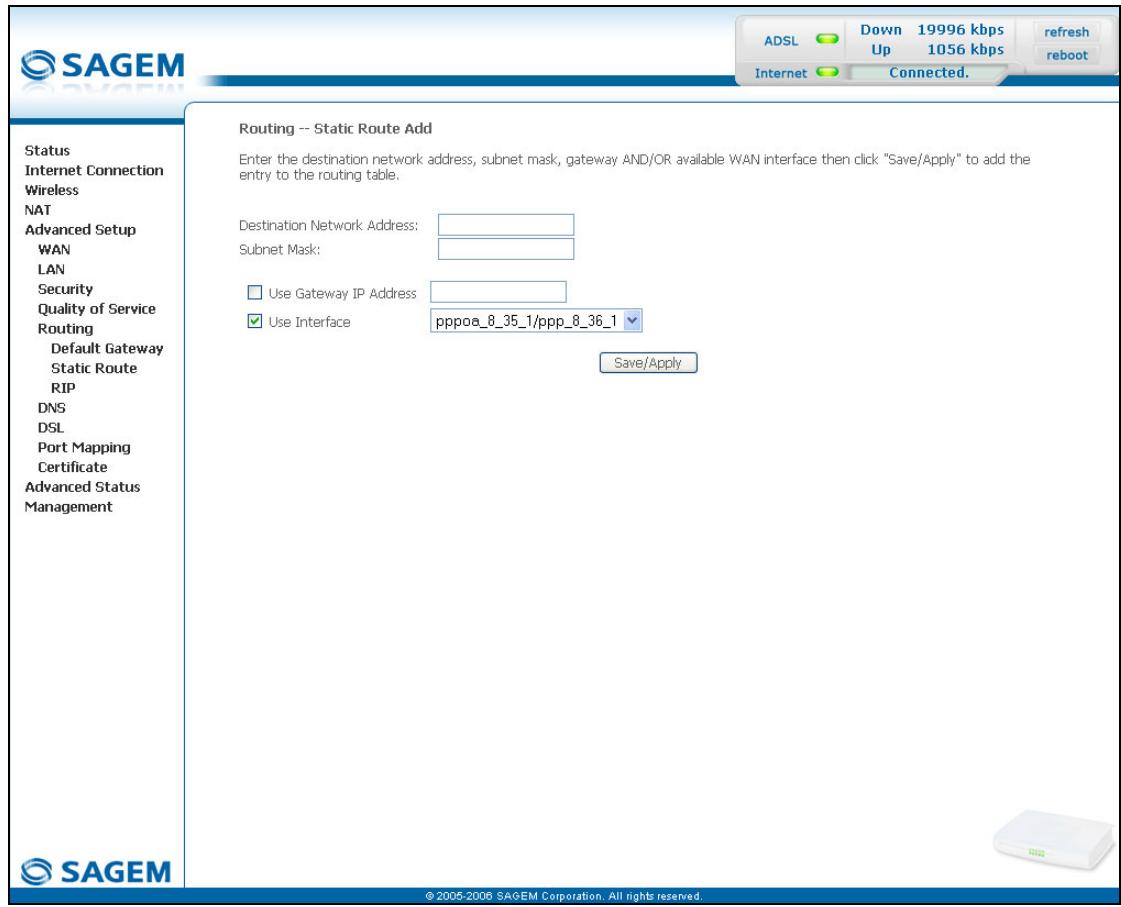

Champ	Action	Par défaut
Destination Network Address	Saisissez l'adresse IP du réseau distant.	Vide
Subnet Mask	Saisissez le masque de sous-réseau distant.	Vide
Use Gateway IP Address	Cochez la case idoine puis saisissez l'adresse IP de la passerelle.	Case non cochée vide
Use Interface	Sélectionnez dans la liste déroulante l'interface que vous poulez utiliser (pppoe_8_35_1 par exemple).	Case cochée Interface utilisée

6.9.5.3 RIP

Objet : Le protocole "RIP" (Routing Information Protocol) vous permet de communiquer aux routeurs la distance (nombre de sauts) qui les sépare.

Ce protocole ne prend en compte que la distance entre deux machines en termes de sauts.

• Sélectionnez le sous-menu RIP du menu Routing de la rubrique Advanced Setup pour afficher l'écran suivant :

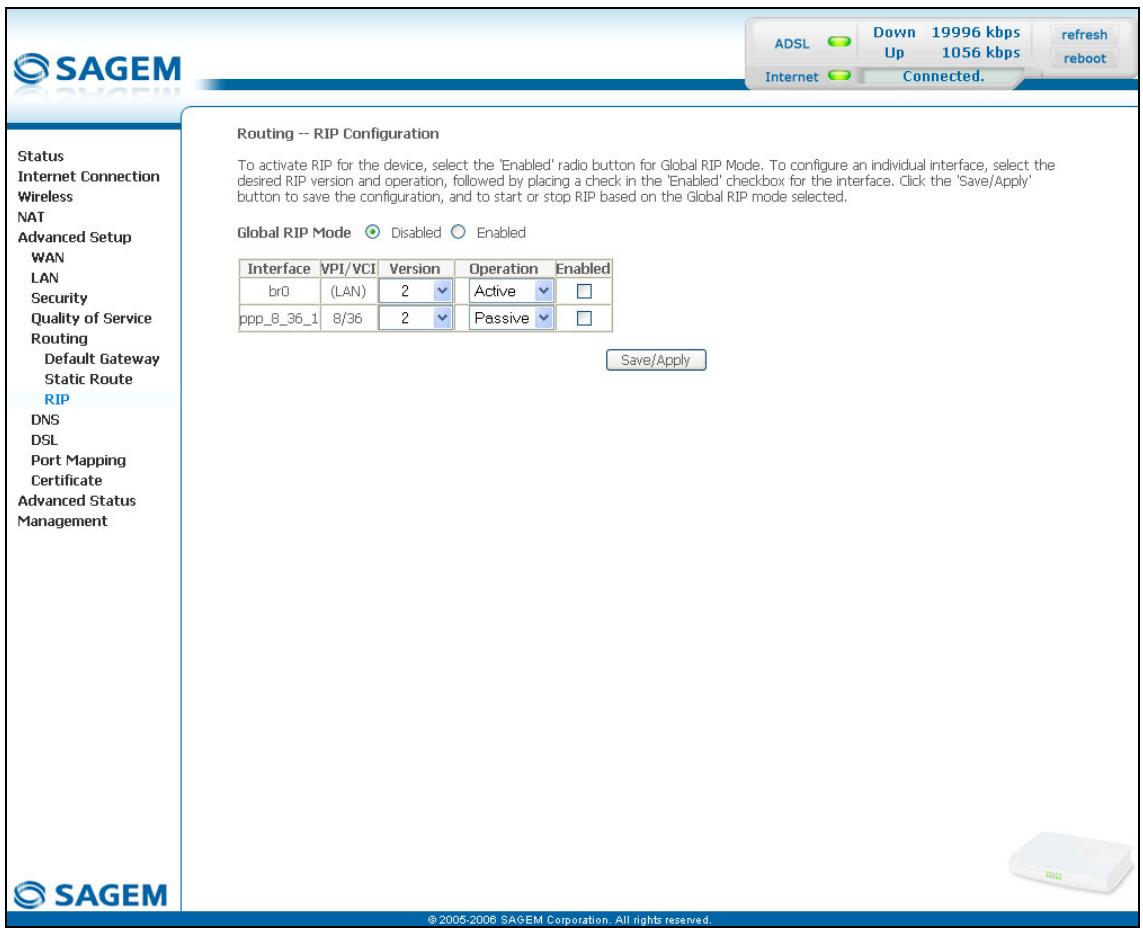

Champ	Action / Signification	Par défaut
Global RIP Mode	Cochez la case idoine pour activer (Enabled) ou désactiver (Disabled) la fonction RIP (Routing Information Protocol).	Disabled
Interface	Interface créé ou native	Br0
VPI/VCI	VPI/VCI associés à l'interface	(LAN)
Version	Sélectionnez dans la liste déroulante la version RIP de votrechioix : • 1 pour RIP1, • 2 pour RIP2.	2
Operation	Sélectionnez dans la liste déroulante Active pour transmettre aux autres routeurs et receivevoir des autres routeurs des informations de routage ou Passive pour écouter les diffusions RIP etmettre sa table de routage à jour, mais ne pas signaler ses propres routes (mode silencieux).	Active
Enabled	Cochez la case pour activer la fonction "RIP" sur l'interface que vous désirez (LAN ou WAN par exemple).	Case non cochée

6.9.6 DNS

Objet : Ce menu permet la résolution automatique des noms de domaine par interrogation de serveurs distants.

• Sélectionnez le menu DNS de la rubrique Advanced Setup pour afficher l'écran suivant :

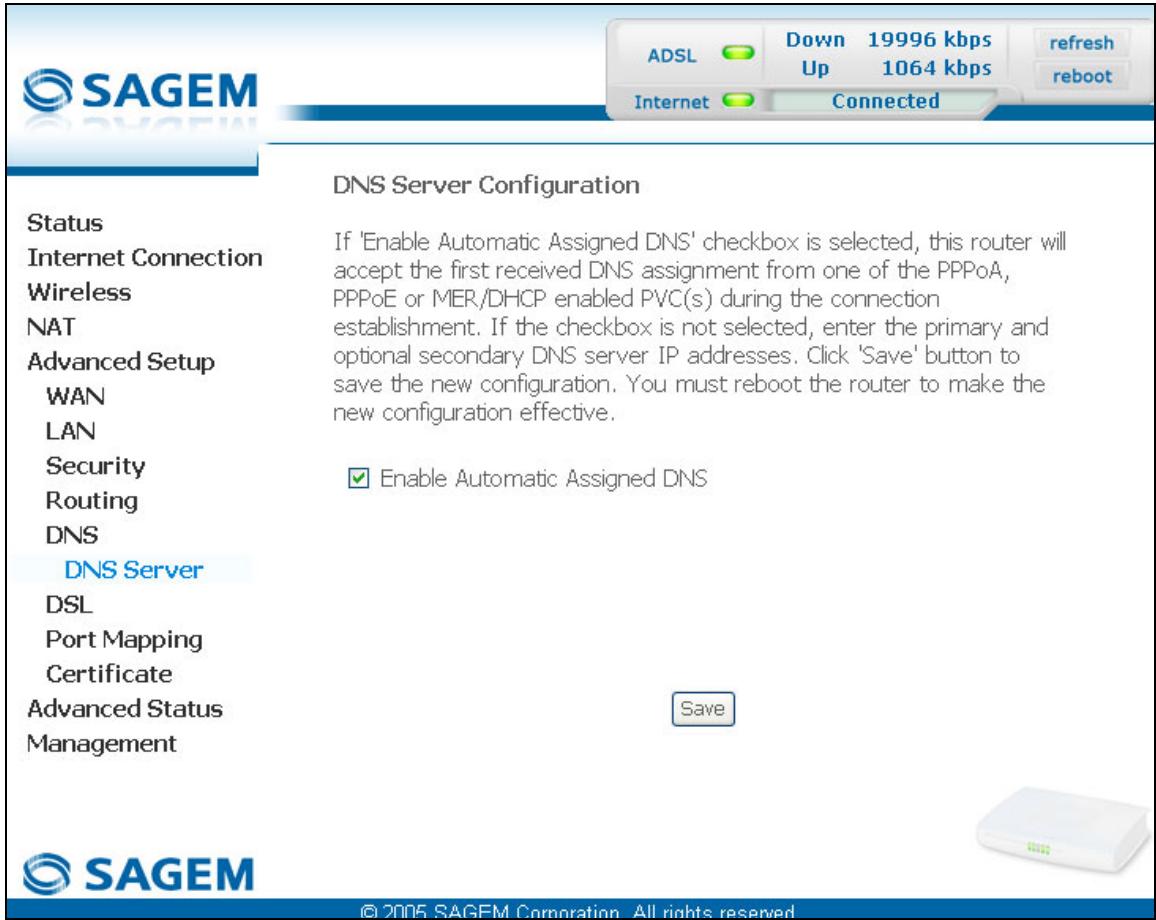

Champ	Action	Par défaut
Enable Automatic Assigned DNS	Cochez la case idoine pour attribuer une adresse de nom de Domaine.	Case cochée
Primary DNS server14	Saisissez une adresse de serveur DNS primaire.	-
Secondary DNS server14	Saisissez une adresse de serveur DNS secondaire.	-

6.9.7 DSL

Objet : Ce menu permet de paramétrer votre ligne ADSL.

• Sélectionnez le menu DSL de la rubrique Advanced Setup pour afficher l'écran suivant :

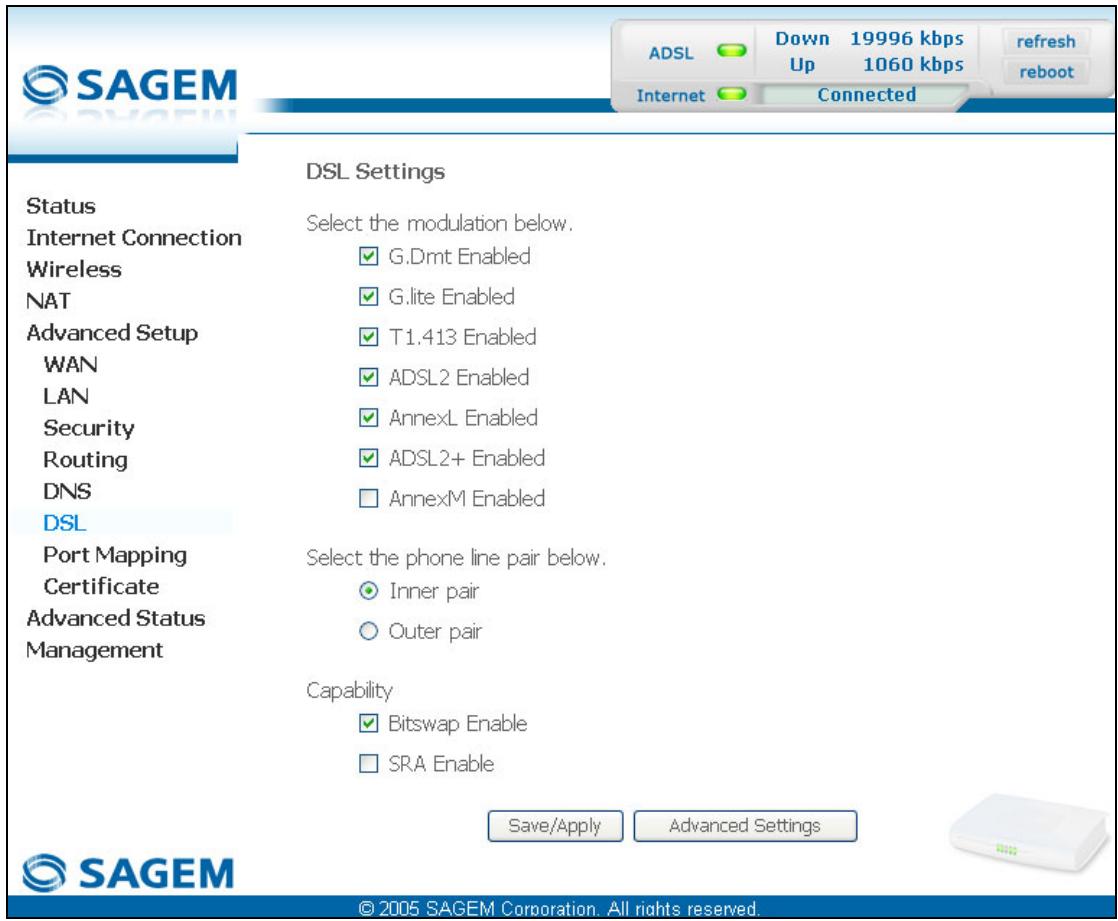

Modulation

Champ	Par défaut
G.Dmt Enabled	Case cochée
G.lite Enabled	Case cochée
T1.413 Enabled	Case cochée
ADSL2 Enabled	Case cochée
AnnexL Enabled	Case cochée
ADSL2+ Enabled	Case cochée
AnnexM Enabled	Case non cochée

Cocher les cases en fonction des caractéristiques de votre ligne.

Champ	Par défaut
Inner pair	Case Sélectionnée
Outer pair	Case non sélectionnée

Champ	Par défaut
Bitswap Enable	Case cochée
SRA Enable	Case non cochée

• Cliquez sur le bouton Advanced Settings pour afficher l'écran suivant :

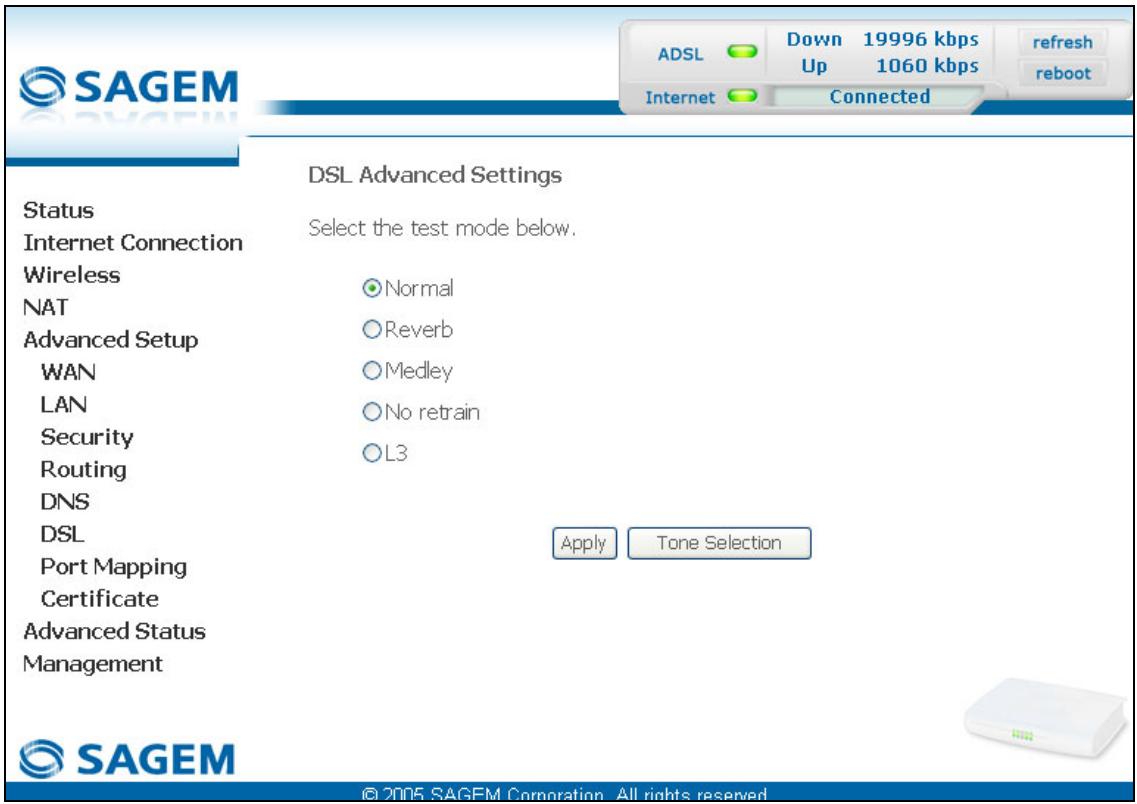

Champ	Par défaut
Normal	Case Sélectionnée
Reverb	Case non sélectionnée
Medley	Case non sélectionnée
No retrain	Case non sélectionnée
L3	Case non sélectionnée

• Cliquez sur le bouton Tone Selection pour afficher l'écran suivant :

Note : Les tonalités montantes sont au nombre de 32 et celles descendantes au nombre de 224.

• Cliquez sur le bouton Check All pour sélectionner toutes les tonalités ou sur le bouton Clear All pour n'en sélectionner aucune.

Les tonalités sont toutes sélectionnées par défaut.

Pour sélectionner une tonalité, il suffit de cocher la case associée. Pour ne pas sélectionner une tonalité, il suffit de laisser la case associée vide.

6.9.8 Port mapping

Objet : Ce menu permet d'héberger un service (Video, Data, SIP) sur une interface (USB, ETH ou Wi-Fi) de votre routeur.

• Sélectionnez le menu Port Mapping de la rubrique Advanced Setup pour afficher l'écran suivant:

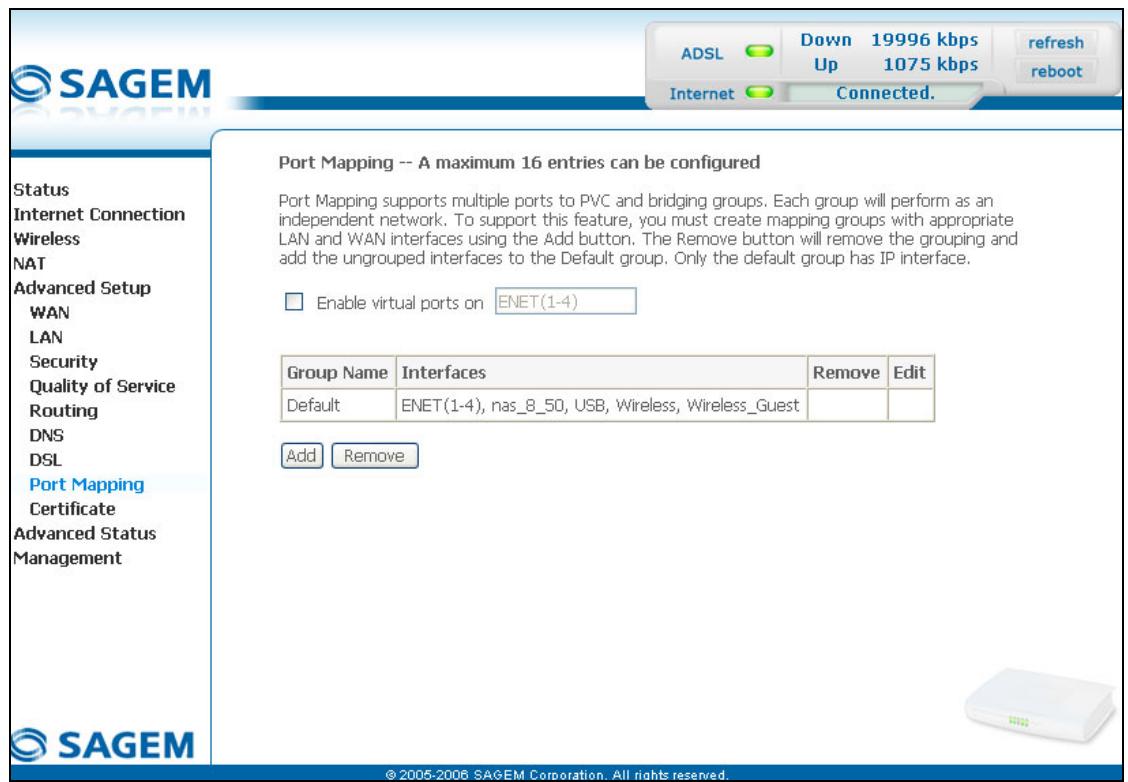

Champ	Signification	Par défaut
Enable virtual ports on	Ce champ apparait uniquement dans le cas d'un équipement SAGEM F@stTM 2404 ou SAGEM F@stTM 2444. Si la case n'est pas cochée, les ports Ethernet 1 à 4 (ENET (1-4)) sont regroupés et vous comme un seul port virtuel. Lorsque la case est cochée, ces ports sont vos indépendamment mais l'on perçoit une baisse des performances des transferts entre ports.	Non cochée

Champ	Signification
Group Name	Nom de groupe (voir icône "Information").
Interfaces	Liste toutes les interfaces de votre routeur. Remarque : Seule l'interface "nas_8_50", n'est pas résidente du routeur. Elle correspond à une interface ATM "Bridge".

Par défaut, toutes les interfaces sont dédiées aux données (Data) et associées au premier VC (Virtual Channel) existant ou créé.

• Cliquez sur le bouton Add pour afficher l'écran suivant :

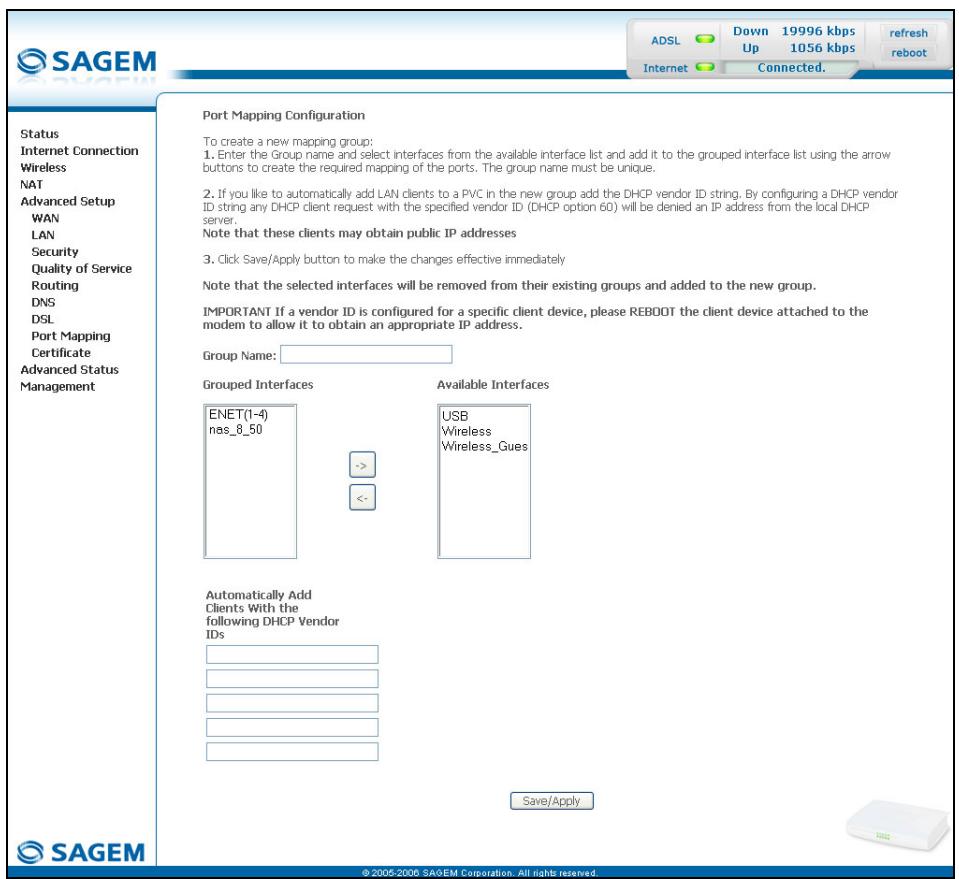

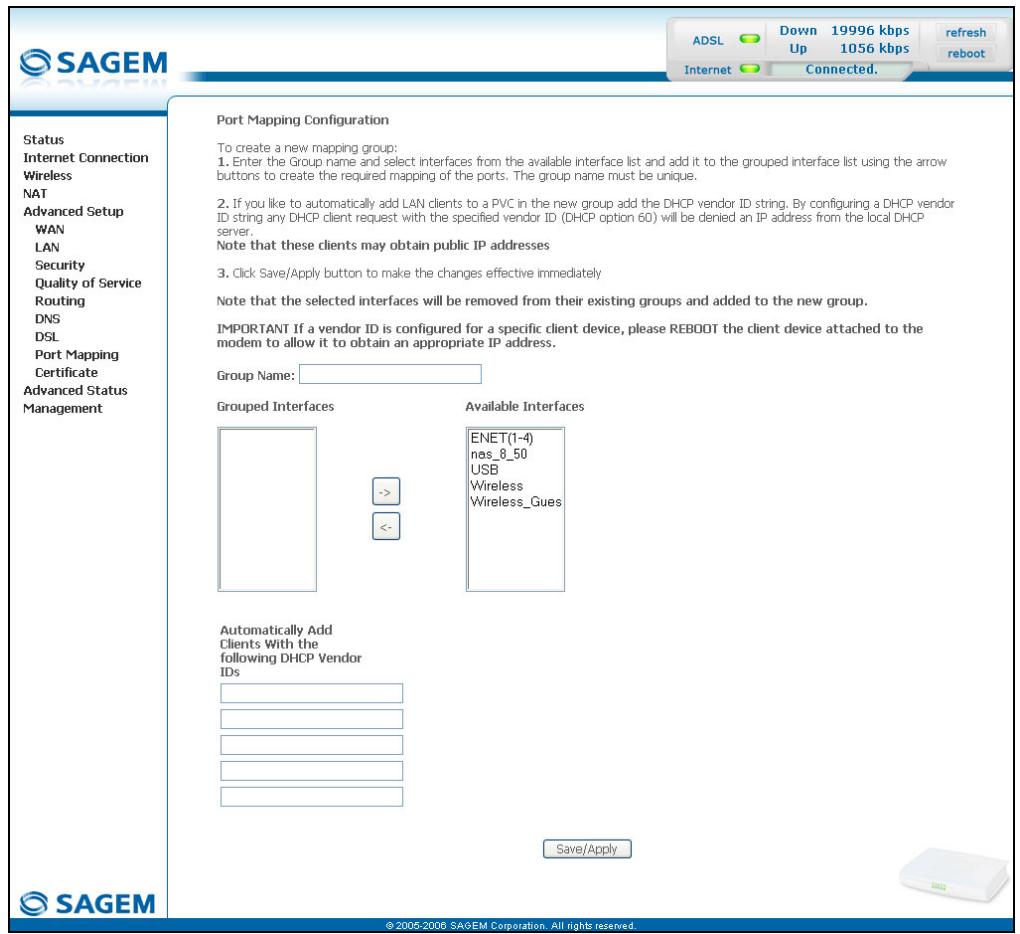

Champ	Signification	Par défaut
Group Name	Saisissez une appellation représentative du service que vous poulez associer à une interface souhaitée (par exemple "video_eth" si vous désirez associer le service TV sur IP à l'interface Ethernet).	-
Grouped Interfaces	Affiche les interfaces associées à un service que vous avez scélectionnées dans la zone "Available Interfaces" puis transférées par le bouton .	-
Available Interfaces	Liste toutes les interfaces de votre routeur.Remarque: Seule l'interface "nas_8_50", n'est pas résidente du routeur. Elle correspond à une interface ATM "Bridge".	-

< -	Permet de transférer des interfaces SéLECTIONNÉES dans la zone "Available Interfaces" vers la zone "Grouped Interfaces".
->	Permet de transférer des interfaces SéLECTIONNÉES dans la zone "Grouped Interfaces" vers la zone "Available Interfaces".

Champ	Signification
Automatically Add Clients with the DHCP Vendor IDs	Cette fonctionnalité permet de reconnaître l'équipement connecté à un port et de lui affecter automatiquement ce port. Pour ce faire, le routeur reçoit de cet équipement (par exemple un décodeur TV) une requête DHCP contenant une identification spécifique client (Vendor ID).Remarque : Dès que cette affection est réalisée, elle devient permanente.

Si vous pouvez associer le service "Video" à l'interface Ethernet :

Saisissez dans la zone "Group Name" une appellation représentative comme "video_oth".

sélectionnez dans la zone "Available Interfaces" ENET(1-4) pour l'interface Ethernet.

puis cliquez sur le bouton <- pour transférer cette interface dans la zone "Grouped Interfaces".

Sélectionnez dans la zone "Available Interfaces" l'interface ATM nas_8_50 associée au service ATM "br_8_50" (protocole "Bridge") créé préalablement à l'aide du menu Advanced Setup / WAN. P

L'écran suivant atteste des opérations effectuées.

Remarque: Il est conseillé d'associer le protocole "Bridge" au service "Video".

cliquez sur le bouton Save/Apply pour sauvegarder l'ajout. L'écran suivant affiche toutes les entrées configurées.

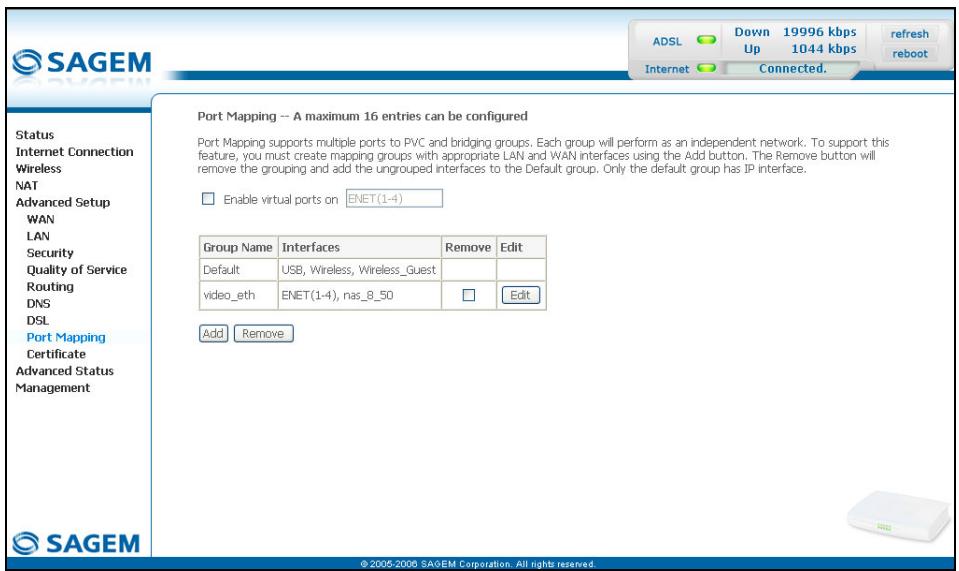

Cet écran indique que :

Le "Group Name" Default associe par défaut le service "Data" aux interfaces USB, Wireless (Wi-Fi). L'interface ATM nas_8_50 et l'interface Ethernet ENET(1-4) dédiée sont associées au service "Video".

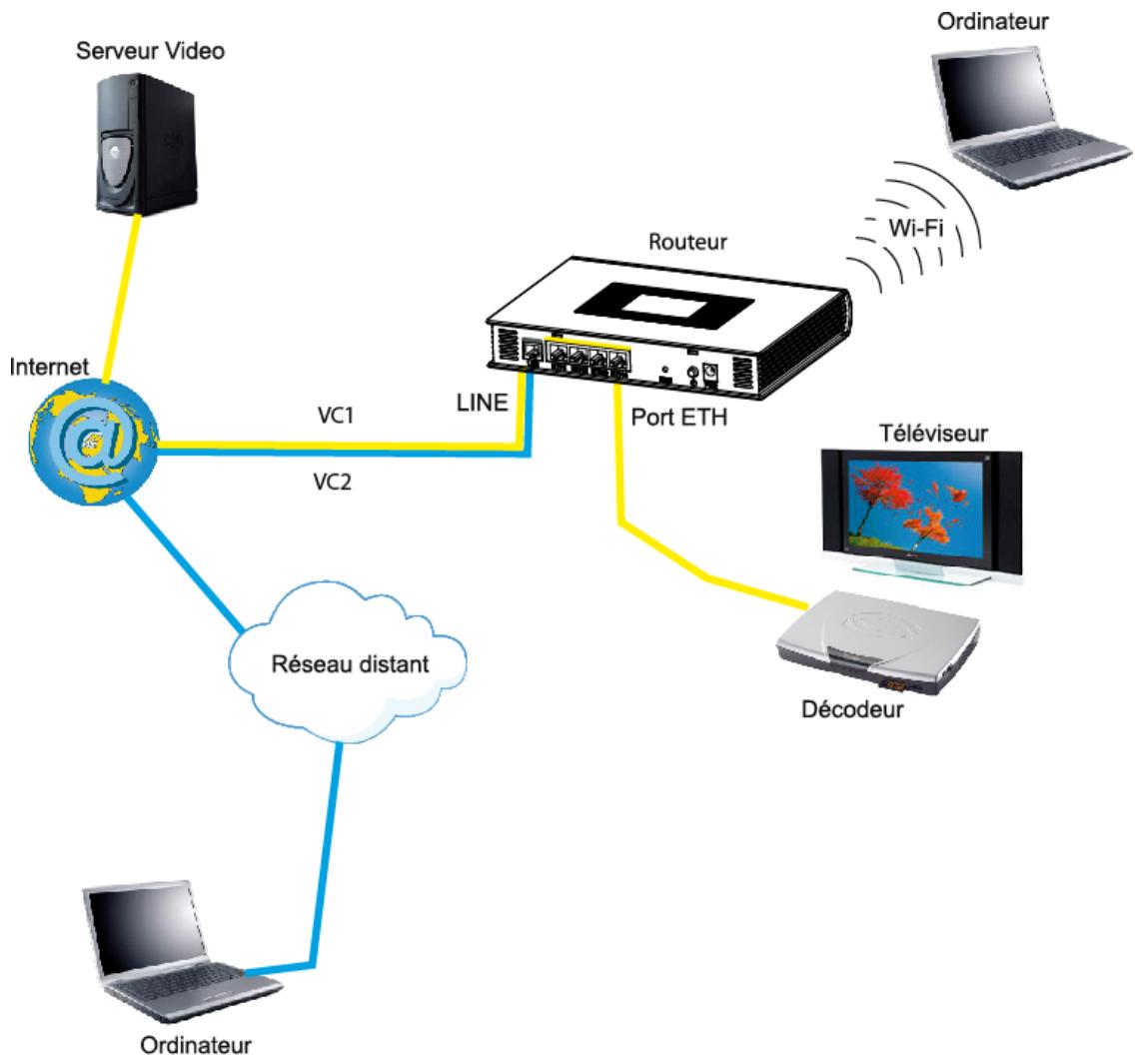

Pour une meilleure compréhension, le schéma suivant vous montre le cheminement des flux "Video" et "Data".

VC1 utilise pour le flux "Video": Bridge LLC

VC2 utilise pour le flux "Data": PPPoE LLC

Ce menu comprend 2 sous-menus :

Objet : Ce menu permet de gérer les certificats d'identité du routeur. Ces certificats, utilisés par TR-69 (en mode SSL), permettent l'authentification mutuelle du CPE et de l'ACS. - Sélectionnez le sous-menu Local du menu Certificate de la rubrique Advanced Setup pour afficher l'écran suivant :

Champ	Signification
Name	Nom du certificat.
In Use	Indique si le certificat est utilisé ou non.
Subject	Résumé les principales caractéristiques du certificat
Type	Indique l'état du certificat (ex.: request).
Action	Sélectionnez l'action parmi la liste : view, load signed certificate, remove.

• Cliquez sur le bouton Create Certificate Request pour afficher l'écran suivant :

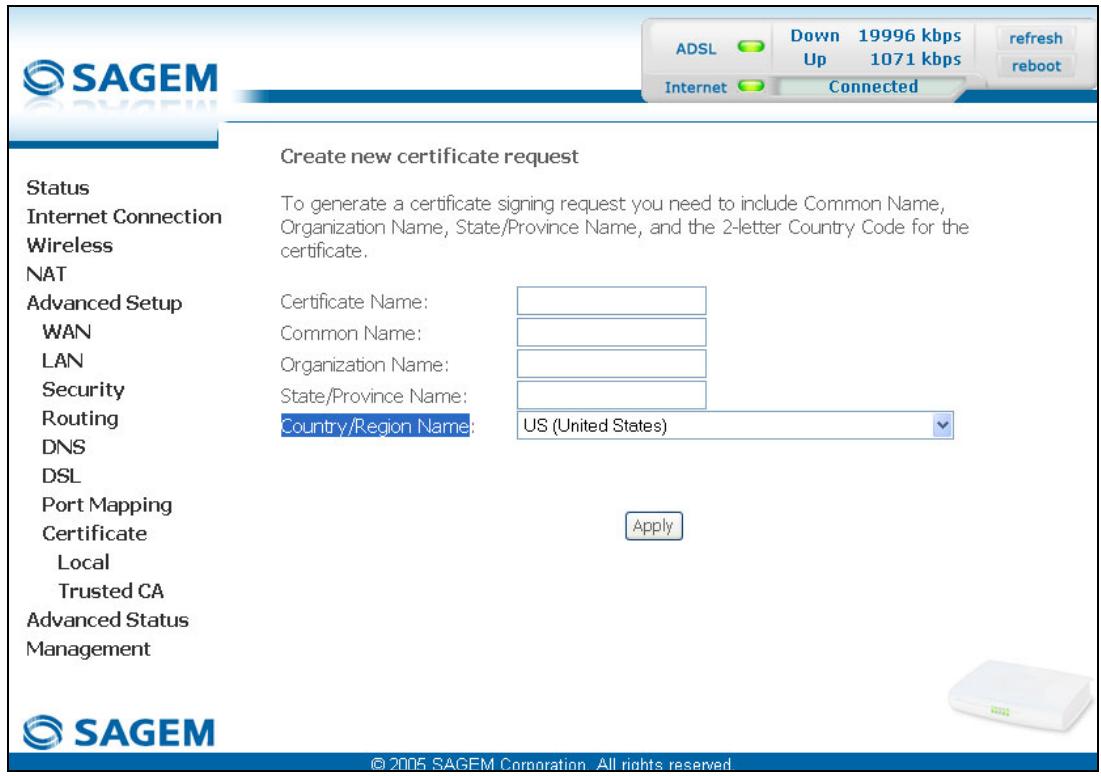

Champ	Action	Par défaut
Certificate Name	Saisissez le nom du certificat	–
Common Name	Saisissez le nom du propriétaire du certificat	–
Organization Name	Saisissez le nom de l'organisation propriétaire du certificat	–
State/Province Name	Saisissez le nom de l'état ou de la province	–
Country/Region Name	séléctionnez le pays dans la liste déroulante	–

• Cliquez sur le bouton Import Certificate pour afficher l'écran suivant :

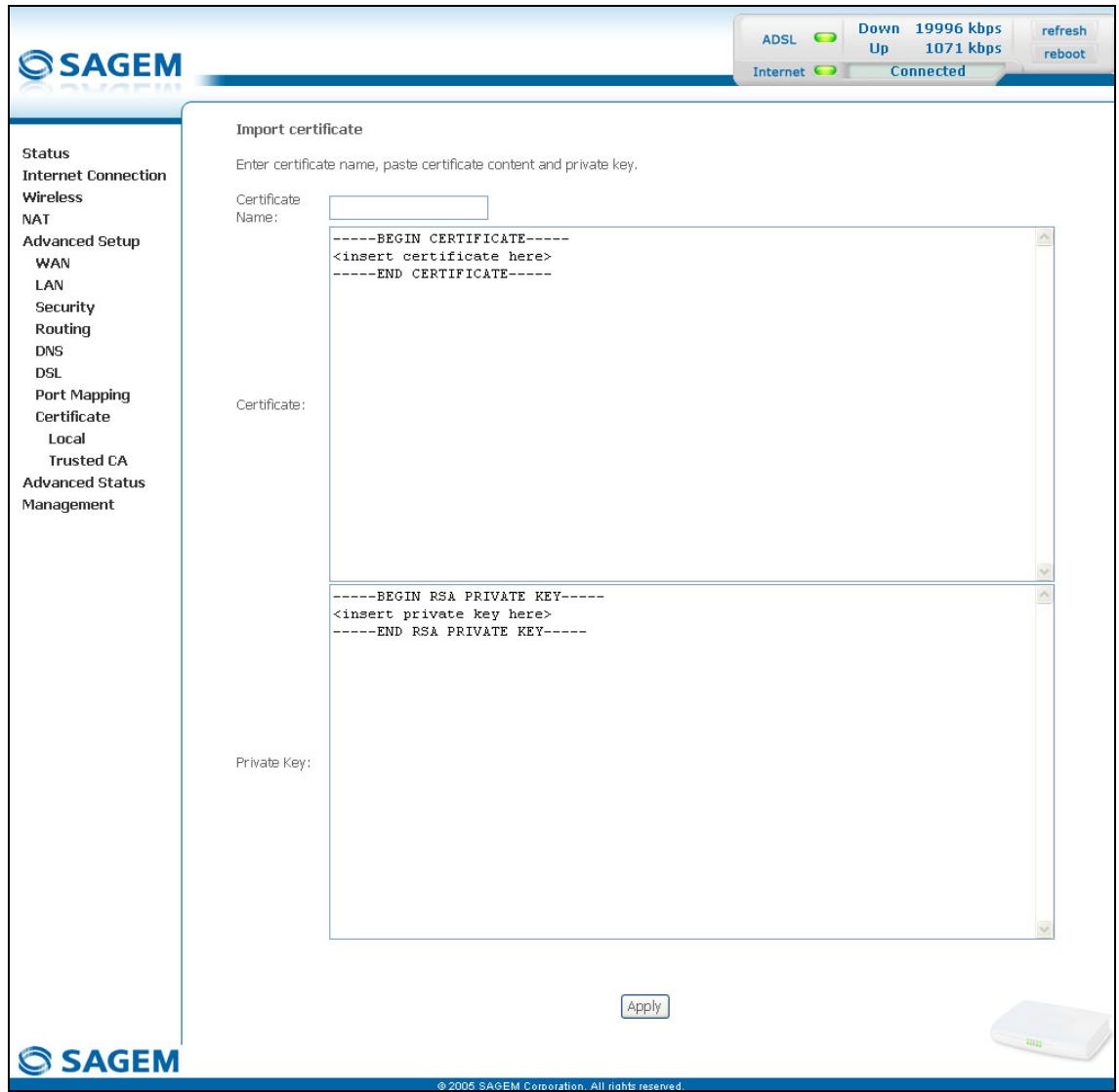

Champ	Action	Par défaut
Certificate Name	Saisissez le nom du certificat	–
Certificat	Insérez ici le certificat	–
Private key	Insérez ici la clé privée	–

Objet: Ce menu permet de gérer les certificats d'identité des serveurs distants. Ces certificats, utilisés par TR-69 (en mode SSL), permettent l'authentification mutuelle du CPE et de l'ACS.

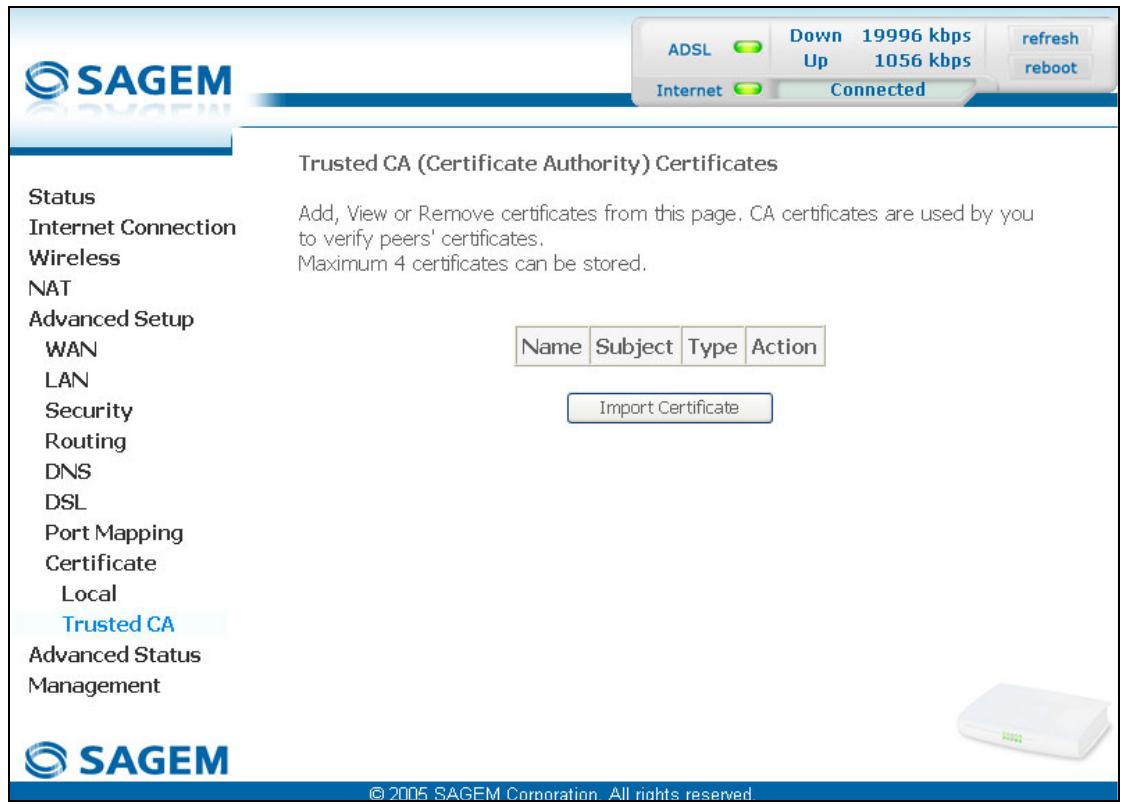

• Sélectionnez le sous-menu Trusted du menu Certificate de la rubrique Advanced Setup pour afficher l'écran suivant :

• Cliquez sur le bouton Import Certificate pour afficher l'écran suivant :

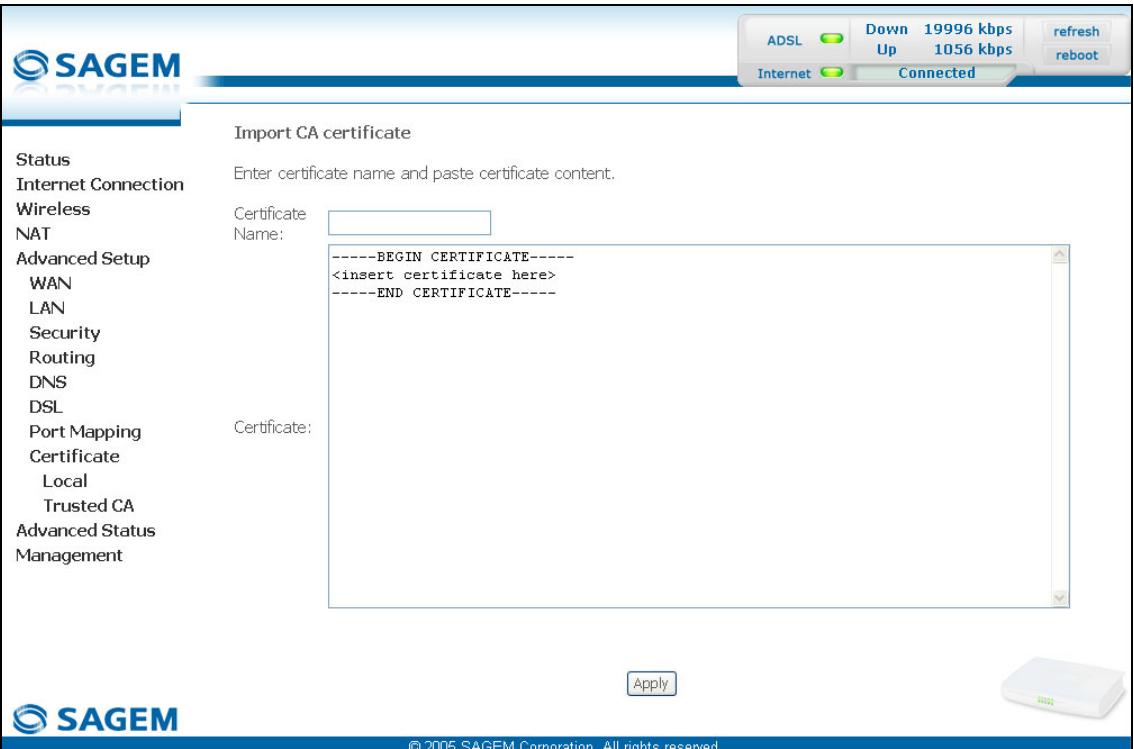

Champ	Action	Par défaut
Certificate Name	Saisissez le nom du certificat à importer	–
Certificate	Insérer ici le certificate	–

Objet : Cette rubrique permet d'afficher l'état de votre routeur.

Cette rubrique comporte les six menus suivants :

WAN (cf. § 6.10.1), - Statistiques (cf. § 6.10.2), - Route (cf. § 6.10.3), ARP (cf. § 6.10.4), DHCP (cf. § 6.10.5), Informations Station (cf. § 6.10.6).

6.10.1 WAN

Objet : Ce menu permet d'afficher tous les paramètres concernant le réseau distant.

• Sélectionnez le menu WAN de la rubrique Advanced Status pour afficher l'écran suivant :

Ce menu permet d'afficher toutes les statistiques du routeur.

Ce menu comporte les quatre sous-menus suivants :

LAN (cf. § 6.10.2.1), WAN (cf. § 6.10.2.2), ATM (cf. § 6.10.2.3), ADSL (cf. § 6.10.2.4).

6.10.2.1 LAN

Objet : Ce menu permet d'afficher toutes les statistiques concernant le réseau local (LAN).

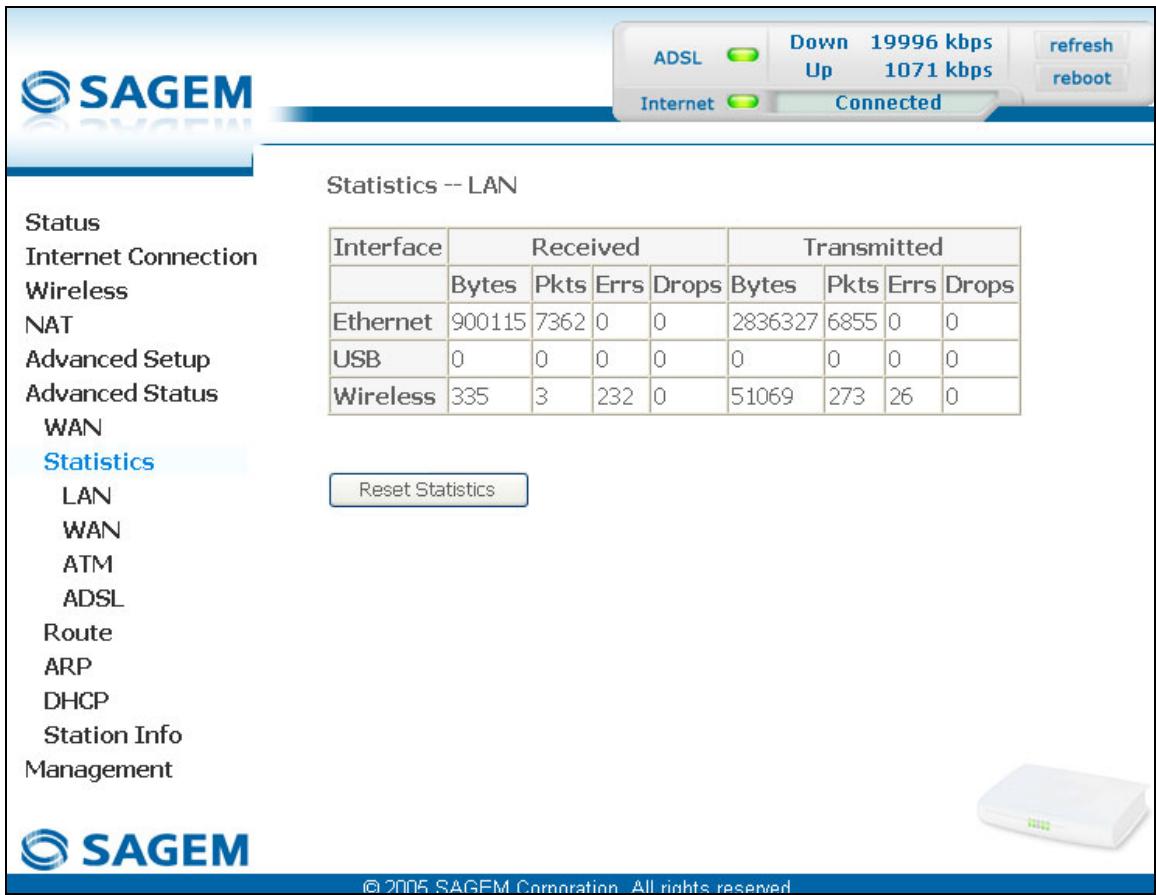

• Sélectionnez le sous-menu LAN du menu Statistics de la rubrique Advanced Status pour afficher l'écran suivant :

• Cliquez sur le bouton Reset Statistics pour réinitialiser les statistiques.

6.10.2.2 WAN

Objet : Ce menu permet d'afficher toutes les statistiques concernant le réseau distant (WAN).

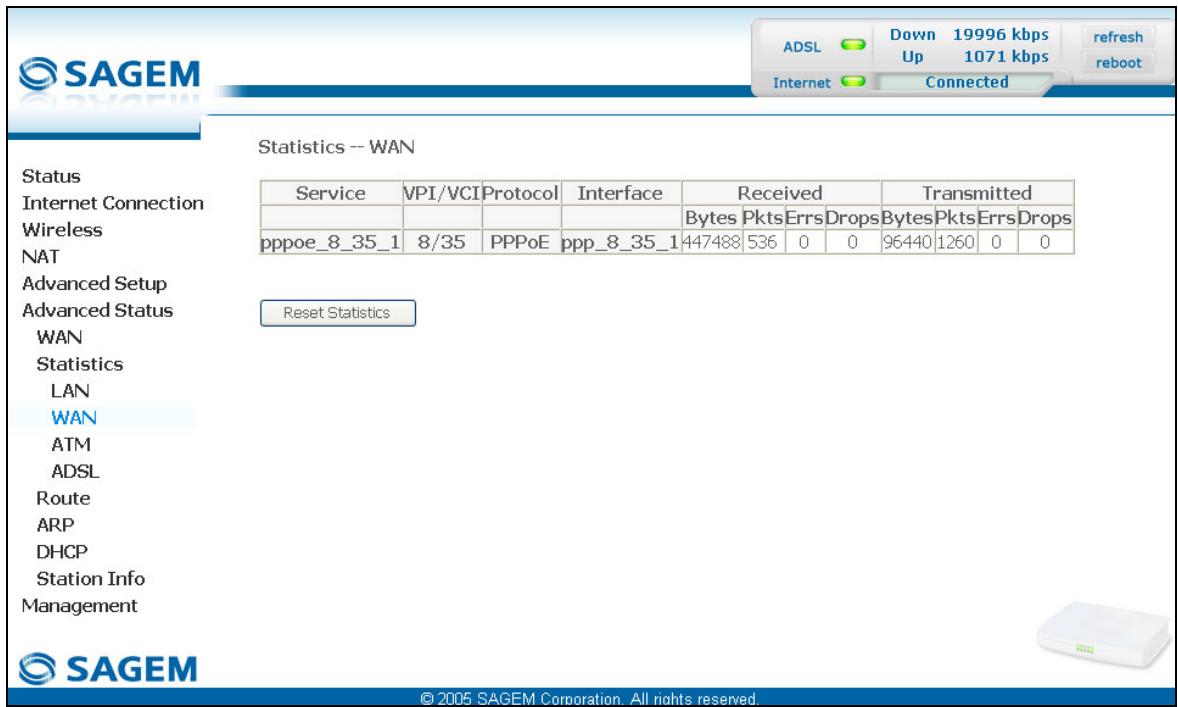

• Sélectionnez le sous-menu WAN du menu Statistics de la rubrique Advanced Status pour afficher l'écran suivant :

• Cliquez sur le bouton Reset Statistics pour réinitialiser les statistiques.

6.10.2.3 ATM

Objet : Ce menu permet d'afficher toutes les statistiques ATM de la ligne.

• Sélectionnez le sous-menu ATM du menu Statistics de la rubrique Advanced Status pour afficher l'écran suivant :

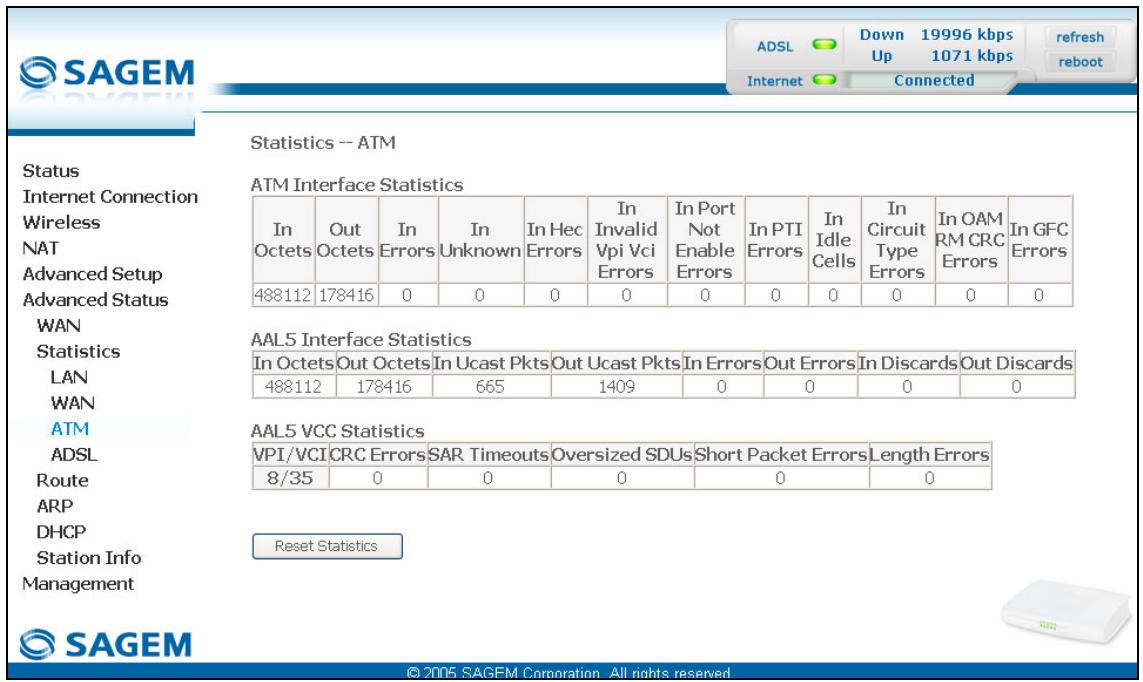

• Cliquez sur le bouton Reset Statistics pour réinitialiser les statistiques.

6.10.2.4 ADSL

Objet : Ce menu permet d'afficher toutes les statistiques ADSL de la ligne.

• Sélectionnez le sous-menu ADSL du menu Statistics de la rubrique Advanced Status pour afficher l'écran suivant :

• Cliquez sur le bouton Reset Statistics pour réinitialiser les statistiques.
• Cliquez sur le bouton ADSL BER Test pour afficher l'écran suivant :

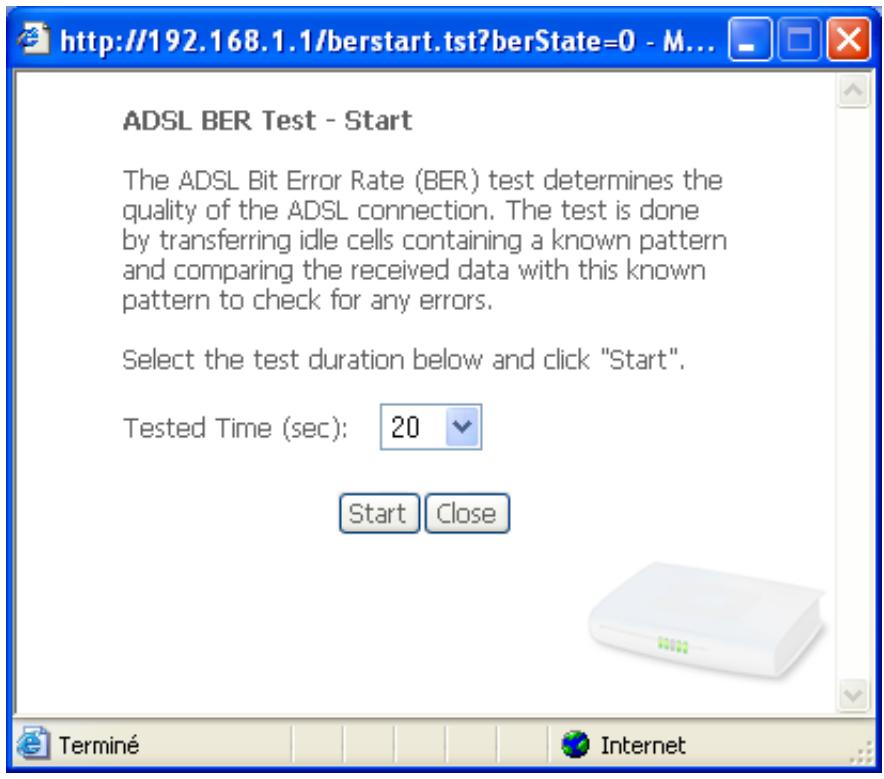

• dans le champ "Test Time (sec)", sélectionnez dans la liste déroulante la durée du test.
• Clique sur le bouton Start pour lancer le test.
• cliquez sur le bouton Close pour fermer la fenêtre et retourner à l'écran précédent.

6.10.3 Route

Objet: Ce menu permet d'afficher toutes les informations concernant le routage de votre routeur.

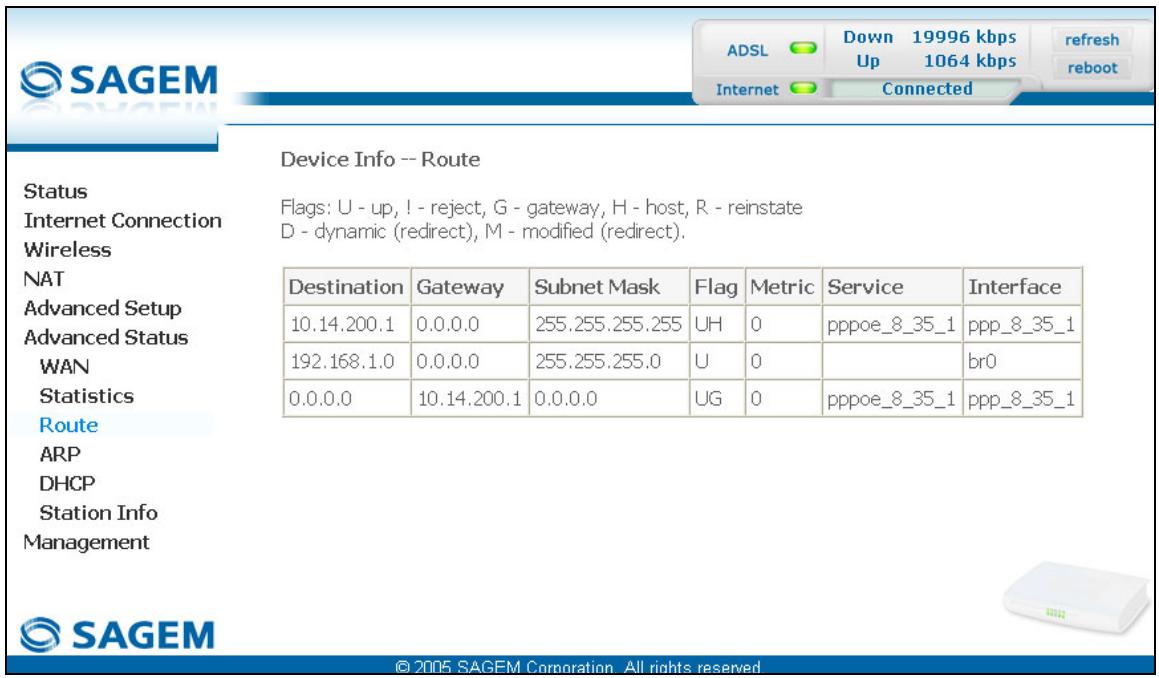

• Sélectionnez le menu Route de la rubrique Advanced Status pour afficher l'écran suivant :

6.10.4 ARP

Objet : Ce menu permet d'afficher toutes les informations concernant la résolution d'adresses (ARP : Address Resolution Protocol). Celui-ci permet de connaître l'adresse physique de la carte réseau d'un ordinateur correspondant à une adresse IP.

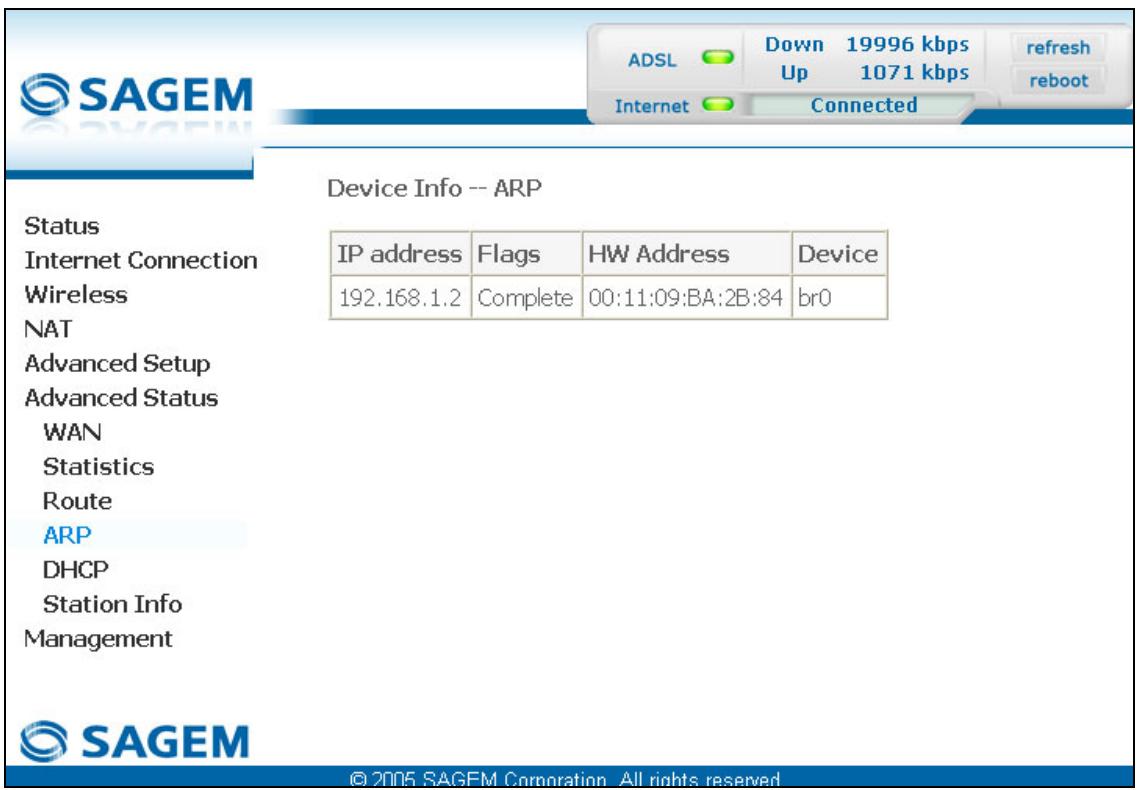

• Sélectionnez le menu ARP de la rubrique Advanced Status pour afficher l'écran suivant :

6.10.5 DHCP

Objet : Ce menu permet d'afficher tous les ordinateurs ayant obtenu une adresse IP par le serveur DHCP du routeur.

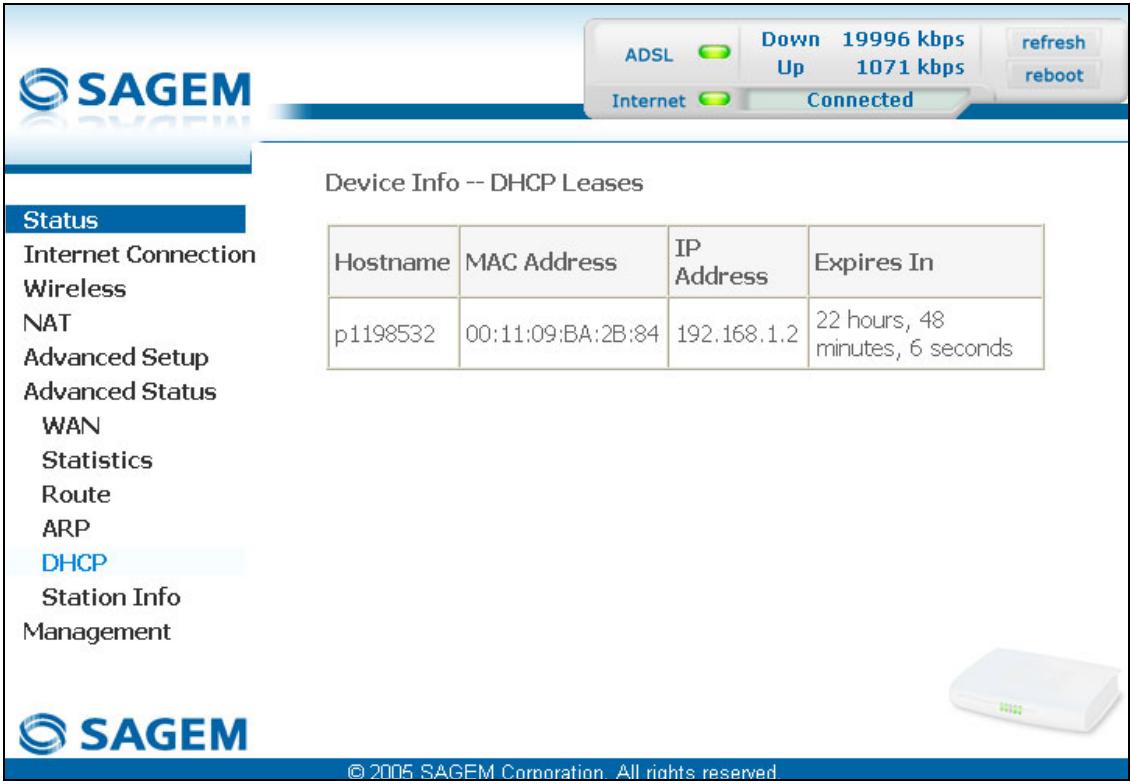

• Sélectionnez le menu DHCP de la rubrique Advanced Status pour afficher l'écran suivant :

6.10.6 Station info

Objet : Ce menu permet d'afficher toutes les stations sans fil certifiées avec leur état.

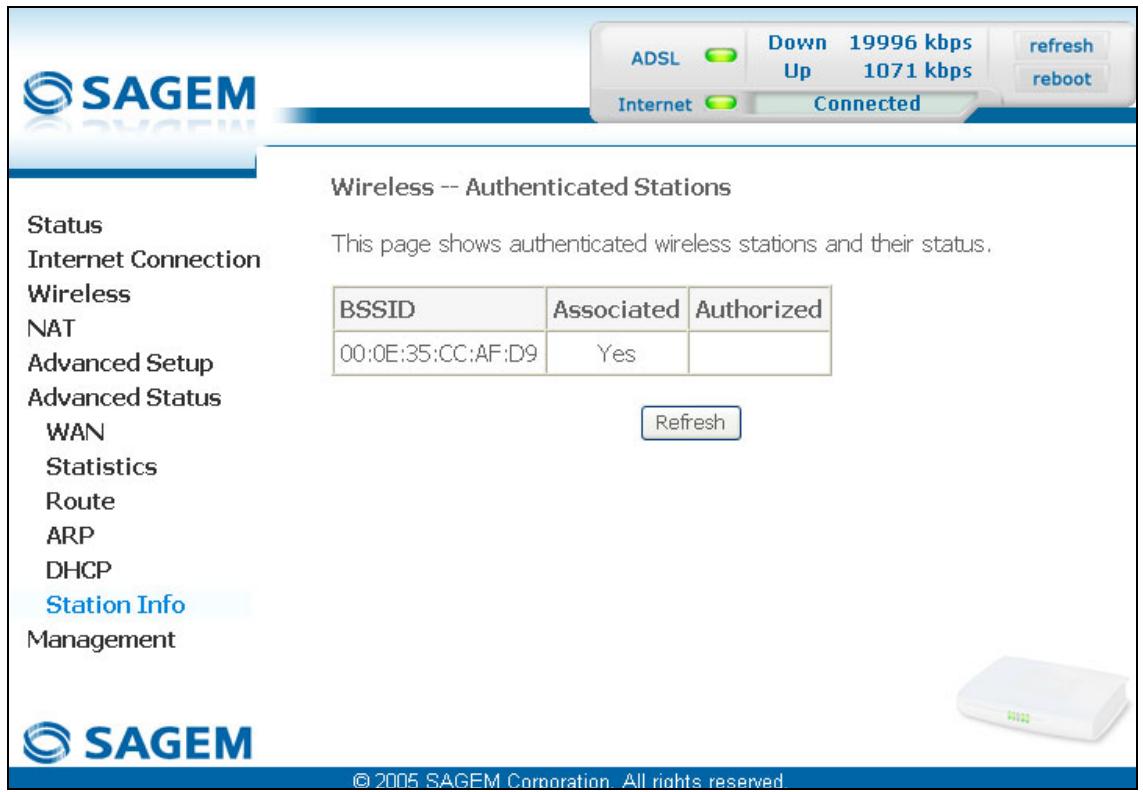

• Sélectionnez le menu Station Info de la rubrique Advanced Status pour afficher l'écran suivant :

• cliquez sur le bouton Refresh pour rafraîchir l'écran.

Seules apparaissent les adresses MAC (BSSID) des ordinateurs associés au routeur et/ou autorisés par celui-ci à utiliser votre réseau sans fil (voir § 6.7.3 - MAC Filter).

6.11 Management

Objet : Ce menu permet la gestion de votre routeur.

Cette rubrique comporte les sept menus suivants :

• Settings (cf. § 6.11.1), System Log (cf. § 6.11.2), TR-069 Client (cf. § 6.11.3),
• Internet Time (cf. § 6.11.4),
• Access Control (cf. § 6.11.5),
• Mise à jour du logiciel (cf. § 6.11.6),
• Sauvegarde/Réinitialisation (cf. § 6.11.7).

Ce menu comporte les trois sous-menus suivants :

• Backup (cf. § 6.11.1.1),
• Update (cf. § 6.11.1.2),
• Restaure par défaut (cf. § 6.11.1.3).

6.11.1.1 Backup

Objet: Ce menu permet de sauvegarder la configuration courante dans un fichier d'extension. conf.

Il est conseillé de sauvegarder dans un fichier la configuration en cours sur votre ordinateur.

• Sélectionnez le sous-menu Backup du menu Settings de la rubrique Management pour afficher l'écran suivant :

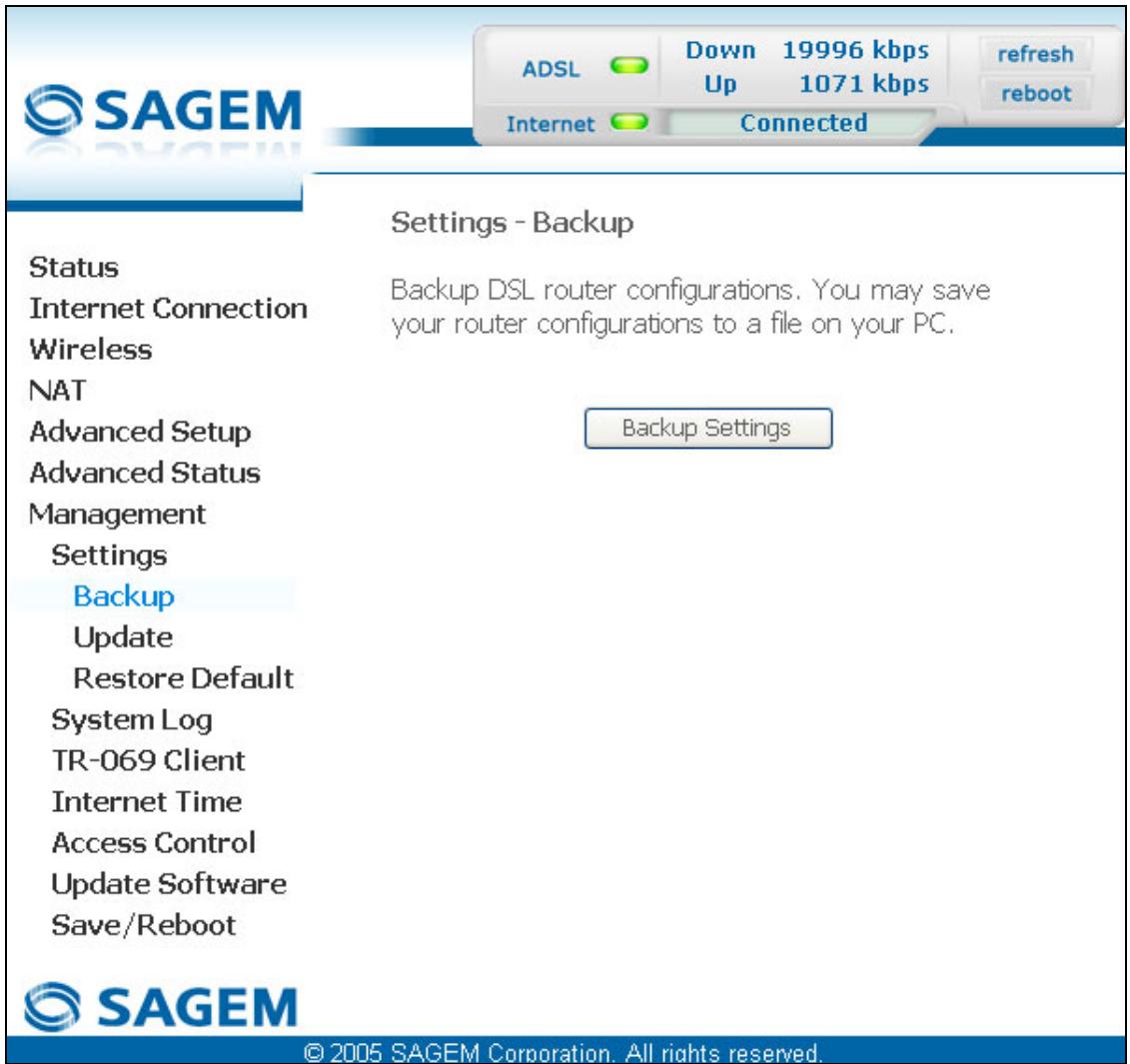

• Cliquez sur le bouton Backup Settings ; l’écran suivant apparait :

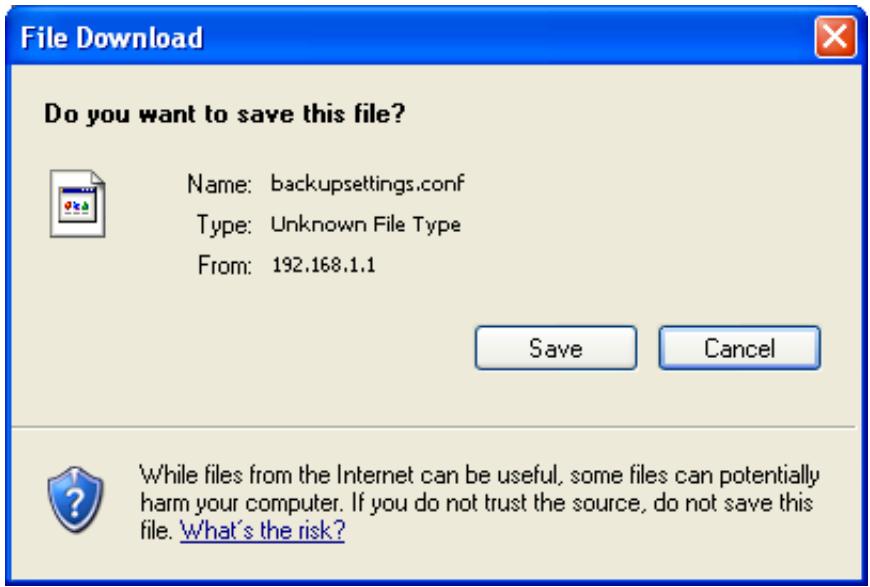

• Cliquez sur le bouton Save pour enregistrer le fichier de configuration courante par exemple sur votre ordinateur.
• Sélectionnez le réseau dans lequel vous désirez sauvegarder le fichier de configuration "backupsettings.conf".

Le processus dure quelques secondes.

Objet : Ce menu permet au routeur de recouvrer une configuration déjà sauvegardée dans un fichier d'extension. conf.

• Sélectionnez le sous-menu Update du menu Settings de la rubrique Management pour afficher l'écran suivant :

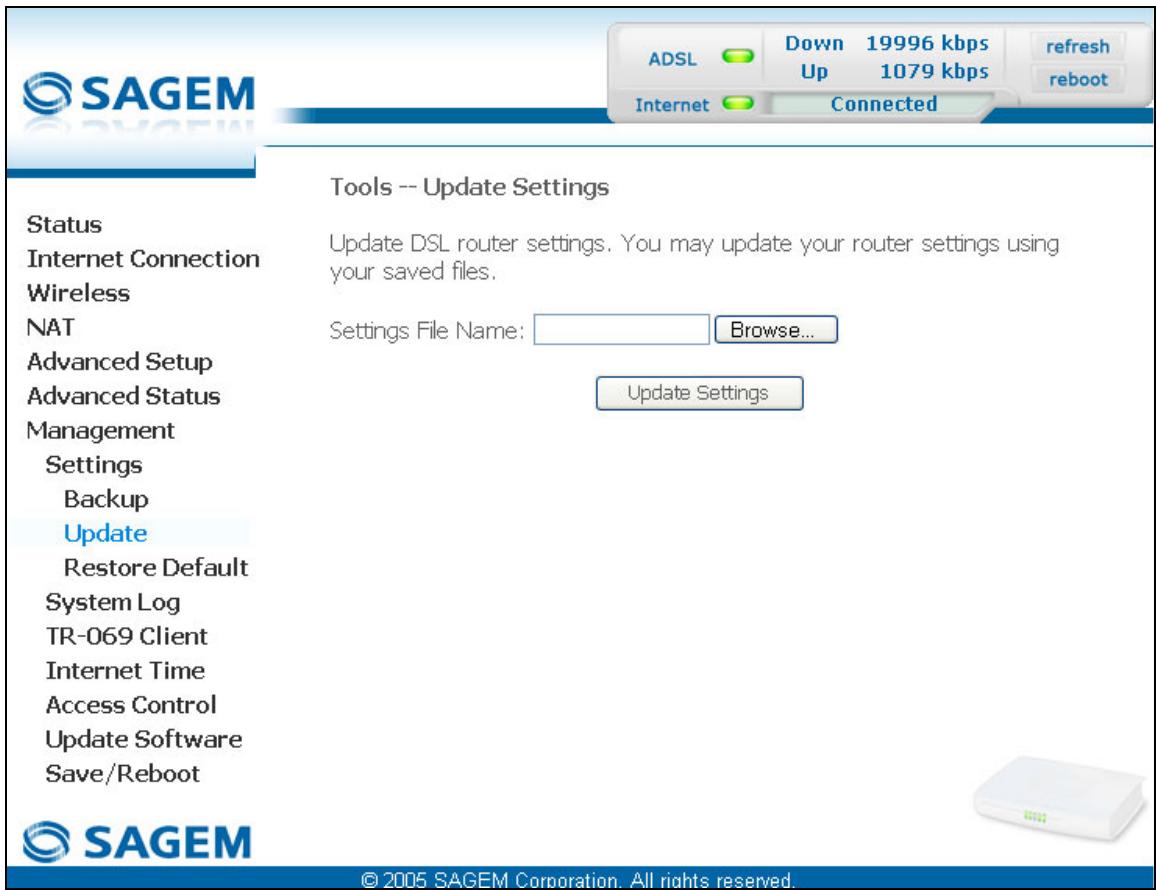

Pour que le configurateur de votre routeur affiche une configuration déjà enregistrée, procédez comme suit :

Saisissez le chemin puis le nom du fichier de configuration, ou - Cliquez sur le bouton Browse et sélectionnez le chemin puis le fichier de configuration, - Sélectionnez le fichier de configuration puis cliquez sur le bouton Update Settings pour recouvrer une configuration déjà sauvegardée.

Le processus dure environ 2 minutes.

6.11.1.3 Restaurer par défaut

Objet : Ce menu permet d'effectuer un retour en configuration usine.

La configuration existante est entièrement écrasée.

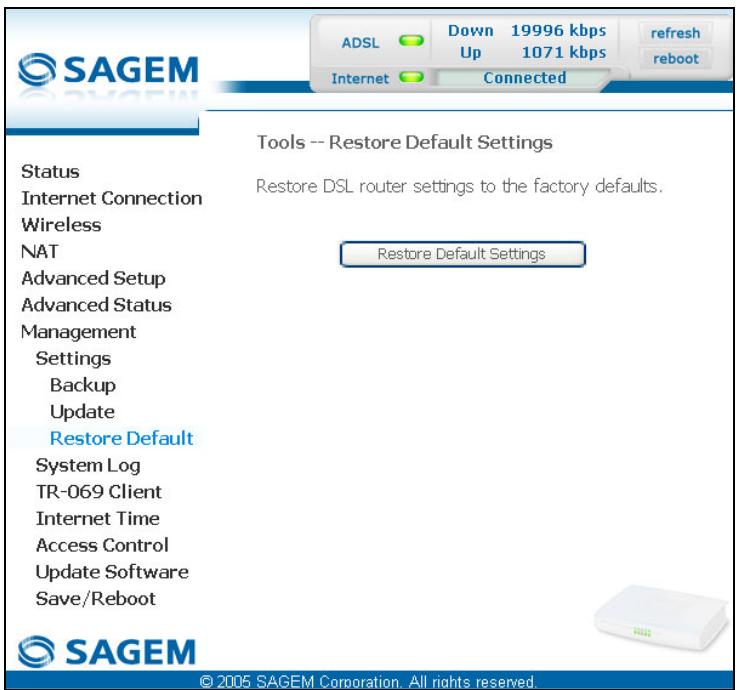

• Sélectionnez le sous-menu Restore Default du menu Settings de la rubrique Management pour afficher l'écran suivant :

• Sélectionnez le fichier de configuration puis cliquez sur le bouton Restore Default Settings et l’écran suivant apparait :

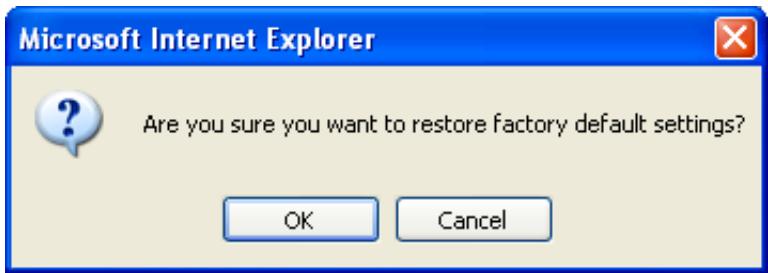

• Cliquez sur le bouton OK si vous souhaitez réellement effectuer un retour en configuration usine.

Quelques instants après, l'écran du menu "Internet Connection" apparaît. Se référer au paragraphe 6.6.

Toutes les LEDs s'éteignent à l'exception de la LED "WLAN" de couleur verte (WLAN) (si le réseau sans fil est activé) puis la LED "PWR" de couleur verte (PWR) s'allume et le processus de retour à la configuration usine se lance. Sa durée est de l'ordre de 2 minutes.

6.11.2 System log

Objet : Ce menu permet de visualiser et/ou de configurer les événements survenus sur votre routeur.

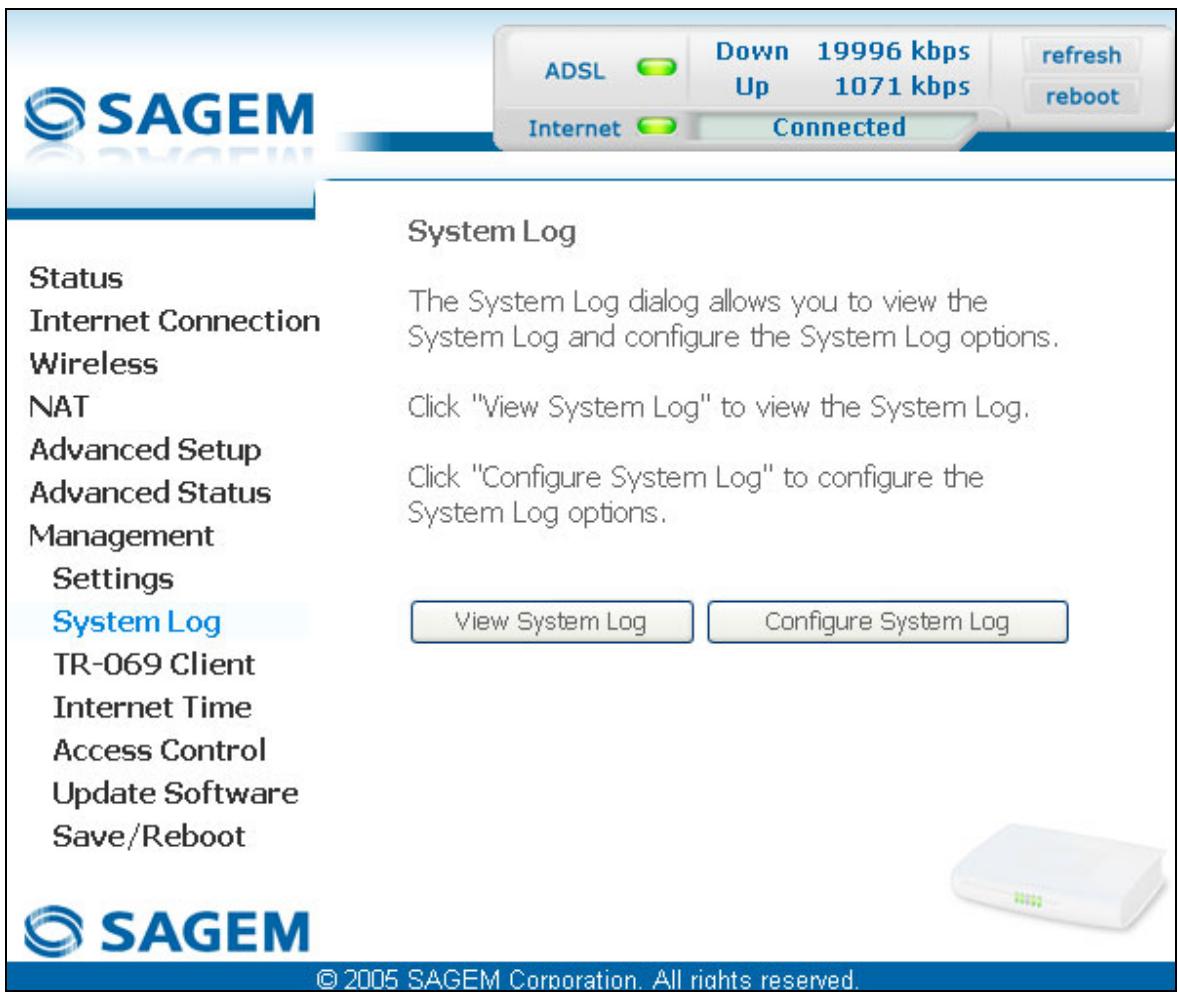

• Sélectionnez le menu System Log de la rubrique Management pour afficher l'écran suivant:

• Cliquez sur le bouton View System Log pour afficher les événements dotés de la sévérité que vous avez configurée (voir tableau du paragraphe suivant - "Configure System Log").

System Log

• Cliquez sur le bouton Save pour enregistrer tous les événements affectés à la sévérité que vous avez configurée.

• Cliquez sur le bouton Configure System Log pour configurer les événements survenus sur votre routeur.

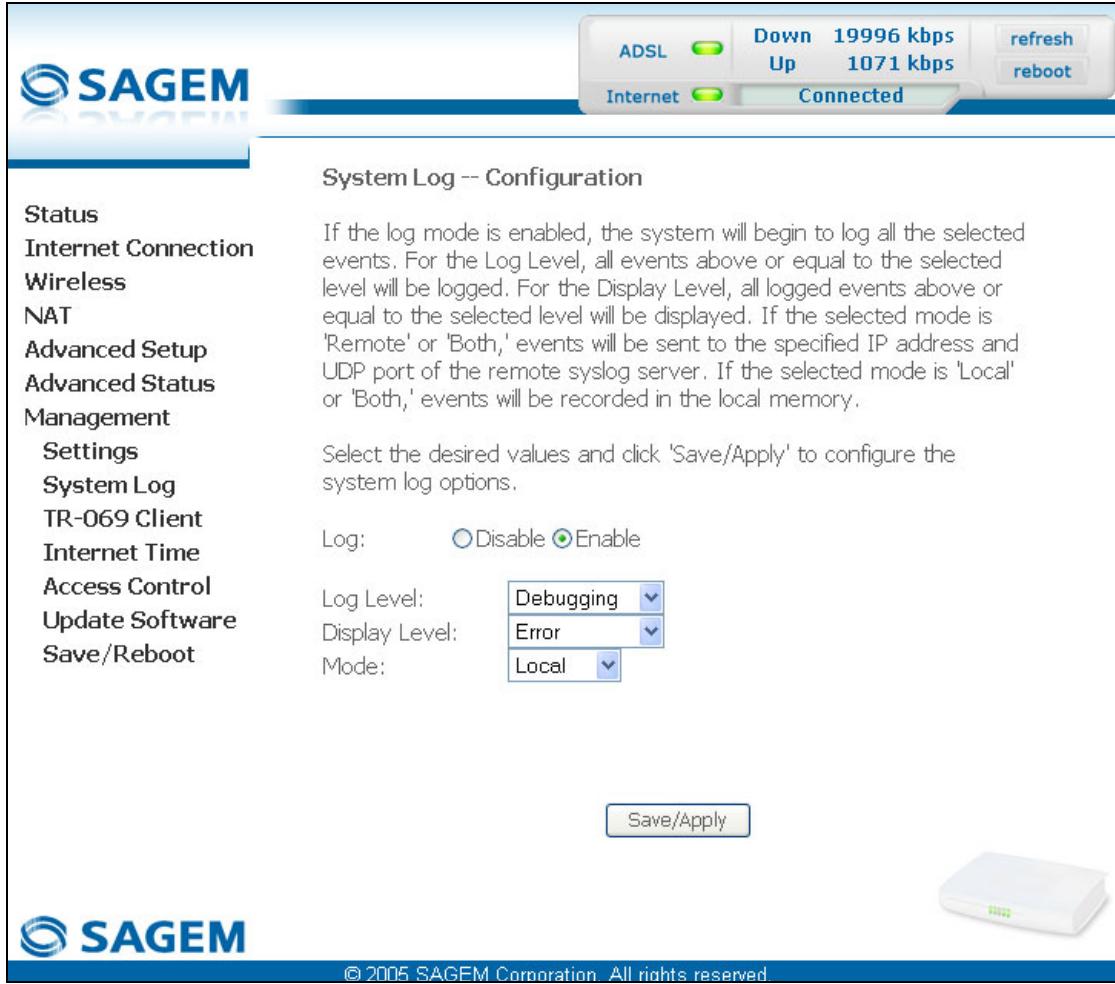

Champ	Action	Par défaut
Log	Sélectionnez Enable pour activer l'enregistrement de tous les événements dans un journal et la visualisation à l'écran ou Disable pour désactiver.	Enable
Log Level	Sélectionnez dans la liste déroulante le sévéré appropriée. Tous les événements dotés de cette sévéré ou d'une sévéré supérieure seront enregistrées dans la mémoire volatile "flash" de votre routeur. Les sévérétés sont classées par ordre décroissant d'importance. • Emergency, • Alert, • Critical, • Error, • Notice, • Informational, • Debugging.	Debugging
Display Level	Sélectionnez dans la liste déroulante la sévéré appropriée. Tous les événements dotés de cette sévéré ou d'une sévéré supérieure seront visuelsables par appui sur le bouton "View System Log". Les sévérétés sont classées par ordre décroissant d'importance. • Emergency, • Alert, • Critical, • Error, • Notice, • Informational, • Debugging.	Error
Mode	Sélectionnez dans la liste déroulante l'identifant de destination : • Local : Tous les événements sont remontés vers votre routeur via une mémoire "Tampon". • Remote : Tous les événements sont remontés vers le serveur "Syslog". • Both : Les deux modes.	Local
Server IP Address15	Saisissez l'adresse IP du serveur "Syslog" sur lequel tous les événements seront enregistrés.	0.0.0.0
Server UDP Port15	Saisissez le numéro du port associé au serveur "Syslog".	514

6.11.3 TR-069 client

Objet : Le protocole TR-069 (WAN Management Protocol) permet, grâce à un serveur distant (Auto-Configuration Server (ACS)), d'auto-configurer votre routeur, de lui fournir certains services, d'effectuer sa gestion en établissant des "diagnostics".

• Sélectionnez le menu TR-069 Client de la rubrique Management pour afficher l'écran suivant :

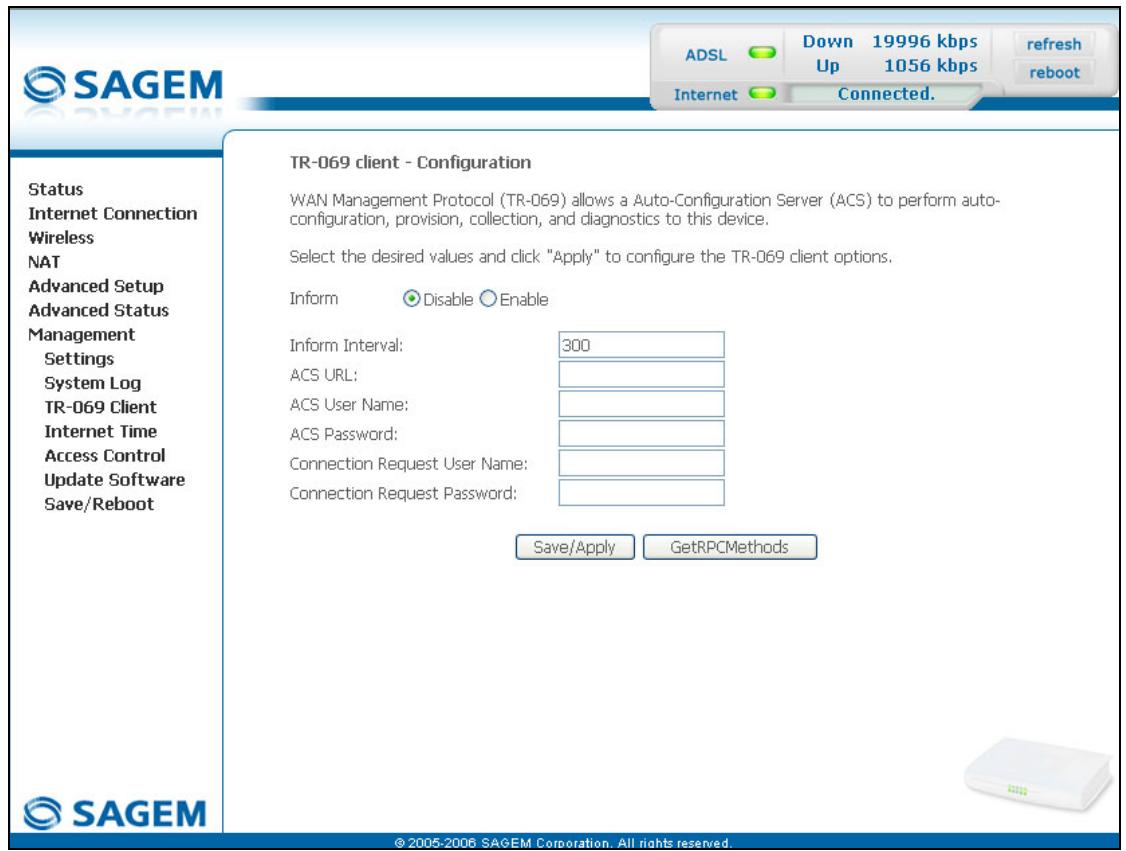

Champ	Action	Par défaut
Inform	Cochez la case Enable pour activer le "TR-069" ou Disable pour le désactiver.	Disable
Inform Interval	Saisissez un intervalle de temps entre deux informations issues du routeur au serveur ACS. Cet intervalle est une valeur exprimée en secondes.	300
ACS URL	Saisissez l'URL ou l'adresse IP du serveur "ACS".	Vide
ACS User Name	Saisissez le nom d'utilisateur du serveur "ACS".	Vide
ACS Password	Saisissez le mot de passer du serveur "ACS".	Vide
Connection Request User Name	Saisissez le nom d'utilisateur de votre routeur.	Vide
Connection Request Password	Saisissez le mot de passer de votre routeur.	Vide

• cliquez sur le bouton GetRPCMethods pour lancer la procédure d'auto-configuration de votre routeur.

6.11.4 Internet time

Objet : Ce menu vous permet d'afficher la date et l'heure dans le champ Date / Time de votre configurateur HTTP :

• soit celle délivrée par votre routeur. La date et l'heure au démarrage du réseau sont calées à : "Jan 1 / 00:00:00" (c'est-à-
• Sélectionnez le menu Internet Time de la rubrique Management pour afficher l’écran suivant:

Champ	Action	Par défaut
Automatically synchronize with Internet time servers	Ne pas cochez la case pour que le champ Date / Time (figurant par exemple dans les écrons "Management/System Log") affiche la date et l'heure délivrées par votre routeur, ou Cochez la case appropriée pour que le champ Date / Time (figurant par exemple dans les écrons "Status/Summary" et "Management/System Log") affiche la date et l'heure délivrées par les serveurs NTP (Network Time Protocol) que vous avez sélectionnés. Ces serveurs affichent la date et l'heure GMT (Greenwich Mean Time). Remarque: Pour que les événements soient affichés et/ou enregistrrés à une date et une heures effectives, il est conseillé de cocher cette case.	Case non cochée
First NTP time server	Sélectionnez dans la liste déroulante un premier serveur NTP.	Clock.fmt.he.net
Second NTP time server	Sélectionnez dans la liste déroulante un second serveur NTP.	None
Time zone offset	Sélectionnez dans la liste déroulante la correction appropriée (GMT+1 - Paris par exemple) pour ajuster l'heure GMT à celle du pays résident avec la correction saissonnière (Heure d'été ou Heure d'hiver).	(GMT-12:00) International Date Line West

Ce menu comporte les trois sous-menus suivants :

• Services (cf. § 6.11.5.1), IP Address (cf. § 6.11.5.2),
• Passwords (cf. § 6.11.5.3).

6.11.5.1 Services

Objet : Ce sous-menu permet d'activer ou de désactiver des Services tels que FTP, FTPP, etc.

• Sélectionnez le sous-menu Services du menu Access Control de la rubrique Management pour afficher l'écran suivant :

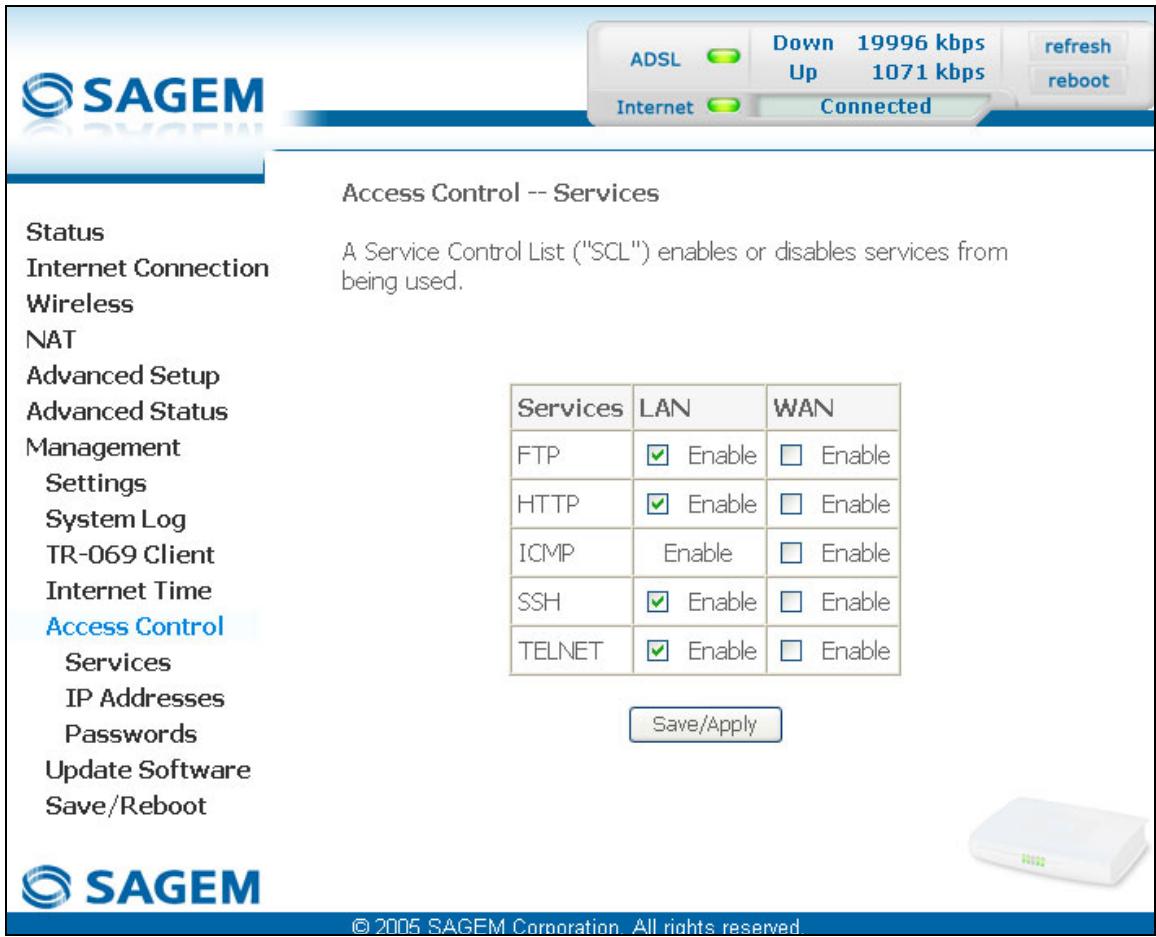

Le tableau affiché sur l'écran ci-dessus indique que les services listés tels que FTP, HTTP, ICMP, SSH et TELNET sont tous actifs (case "Enable" cochée) sur le réseau local (LAN) et désactivés (case "Enable" non cochée) sur le réseau distant (WAN).

Cochez la case Enable pour activer le service sélectionné sur le réseau local (LAN) ou sur le réseau distant (WAN).

Remarque: Le service ICMP est toujours activé sur le réseau local (LAN) et peut être activé ou désactivé sur le réseau distant (WAN).

• Sélectionnez le sous-menu IP Address du menu Access Control de la rubrique Management pour afficher l'écran suivant :

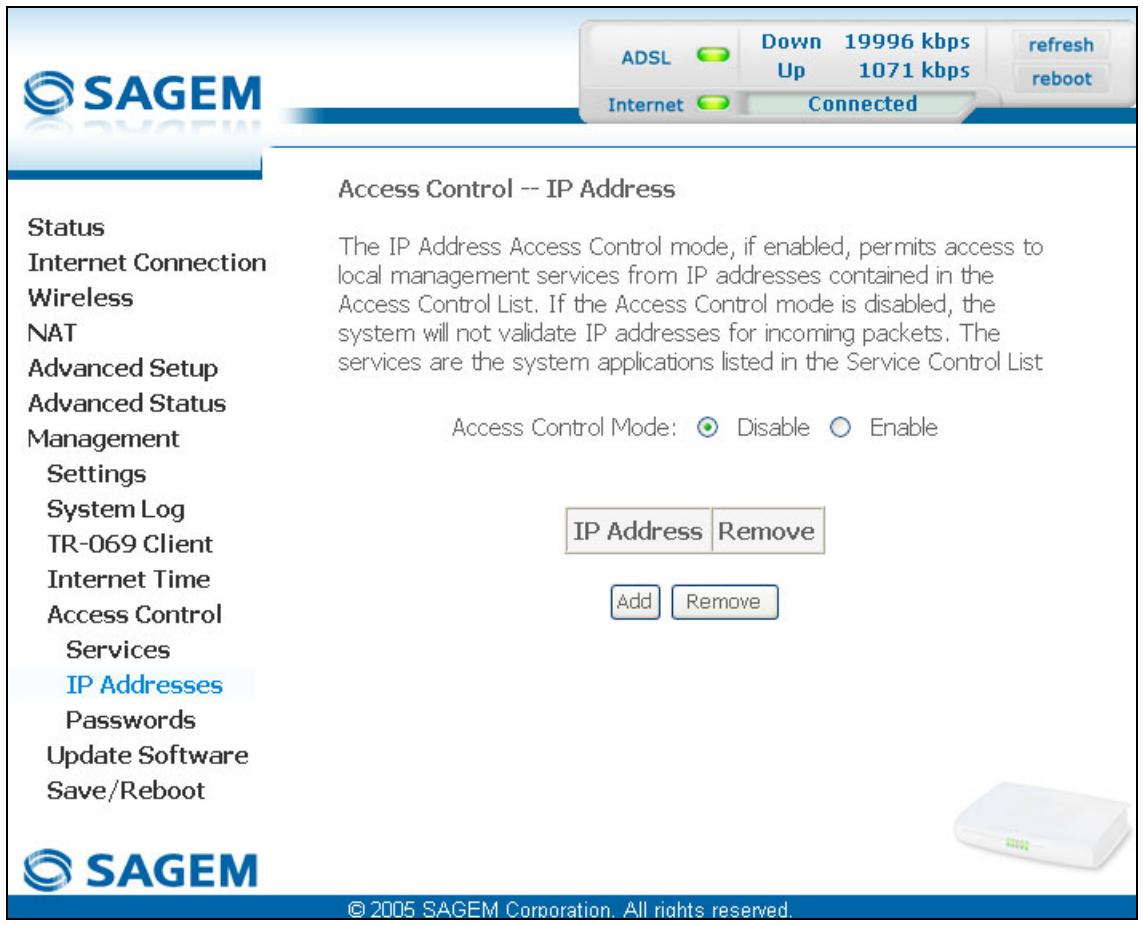

Champ	Action	Par défaut
Access Control Mode	Sélectionnez Enable pour activer le mode de contrôle d'accès ou Disable pour ne pas l'activer.	Case non cochée

Cliquez sur le bouton Add pour ajouter une adresse IP.

Remarque: Vous pouvez depuis cette adresse accéder aux services de gestion locale lorsque le contrôle d'accès est actif.

• Sélectionnez le sous-menu Passwords du menu Access Control de la rubrique Management pour afficher l'écran suivant :

Champ	Action
User Name	Sélectionnez dans la liste déroulante un nom d'utilisateur : • Admin, • Support, • User. Remarque : Cette liste a été établie par ordre croissant de restriction.
Old Password	Saisissez votre ancien mot de passer
New Password	Saisissez votre nouveau mot de passer
Confirm Password	Confirmez votre nouveau mot de passer

Remarque: Le mot de passe est une chaîne au maximum de 16 caractères alphanumériques.

Objet : Ce menu permet la mise à jour de la dernière version logicielle du routeur.

• Sélectionnez le menu Update Software de la rubrique Management pour afficher l'écran suivant :

Pour mettre à jour la version logicielle de votre routeur, procédez comme suit:

Saisissez le chemin puis le nom du fichier de version logicielle, ou - Cliquez sur le bouton Browse et sélectionnez le chemin puis le fichier de version logicielle, - Cliquez sur le bouton Update Software pour mettre à jour la version logicielle.

Le processus dure environ 2 minutes.

L'application d'une nouvelle version logicielle au routeur ne modifie en rien la configuration courante.

Objet : Ce menu permet de sauvegarder toutes les modifications apportées à la configuration courante et de redémarrer le routeur avec ses nouveaux paramètres.

• Sélectionnez le menu Save/Reboot de la rubrique Management pour afficher l'écran suivant:

Cliquez sur le bouton Save/Reboot pour redémarrer le routeur.

Le processus dure environ 1 minute.

Afin de renseigner l'utilisateur du temps d'attente, un décompte s'affiche.

7. Service d'accès à internet

Ce chapitre traite	de l'introduction	§ 7.1
	de la connexion à l'accès à Internet	§ 7.2

7.1 Introduction

Le routeur a été conçu pour vous permettre d'accéder à Internet le plus simplement possible. La majorité des paramètres du routeur sont déjà positionnés :

Il est configuré par défaut en serveur DHCP. Il relaye vers Internet les requêtes DNS en provenance du réseau local.

Grâce à votre CD-ROM d'installation, vous avez accès rapidement à Internet.

Suivant votre contrat avec votre Fournisseur d'Accès à Internet (FAI), vous pouvez également avoir accès à la télévision sur ADSL (voir chapitre 8).

Les paramètres de configuration de votre routeur sont saisis lors de l'installation (identifiant de connexion, mot de passe de connexion). Ces paramètres peuvent être également saisis ou modifiés dans le menu Internet connection du configurateur HTTP (PPPUsername, PPP Password).

Il reste cependant à paramétrer vos ordinateurs (PC, Mac). En effet, pour surfer sur Internet, votre PC (ou tout autre type de terminal) doit aussi faire partie du réseau. Pour cela, il a besoin d'une adresse pour s'identifier. Tous ces paramètres nécessaires peuvent être fournis automatiquement par le routeur si vos ordinateurs sont en client DHCP (mode par défaut pour les PCs équipés de Windows). Selon l'OS installé sur votre PC, il est nécessaire de redémarrer votre PC (ou autre terminal) une fois la configuration et le redémarrage du routeur effectués.

Remarque : Dans le cas où les terminaux ne sont pas client DHCP, votre réseau local utilise alors un plan d'adressage statique. Vérifier que :

• le routeur appartient à ce plan d'adressage,
• la passerelle par défaut des équipements sur le réseau local correspond à l'adresse de votre routeur,
• Les adresses DNS sont bien configurées dans chaque terminal. Le routeur permet de relayer les requêtes DNS.

7.2 Connexion à l'accès à internet

Dès que l'installation est terminée, la page d'accueil "SAGEM" apparait.

Vous pouvez maintenant surfer sur Internet.

8. Service TV par ADSL

Ce chapitre traite	de l'introduction	§ 8.1
	de l'accès au service optionnel TV par ADSL	§ 8.2

8.1 Introduction

Votre routeur est compatible avec la technologie TV par ADSL.

8.2 Accès au service optionnel TV par ADSL

Pour accéder à ce service, vous devez avoir:

→ effectuer le raccordement conformément au paragrapphe 2.2.4, → souscrit obligatoirement un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

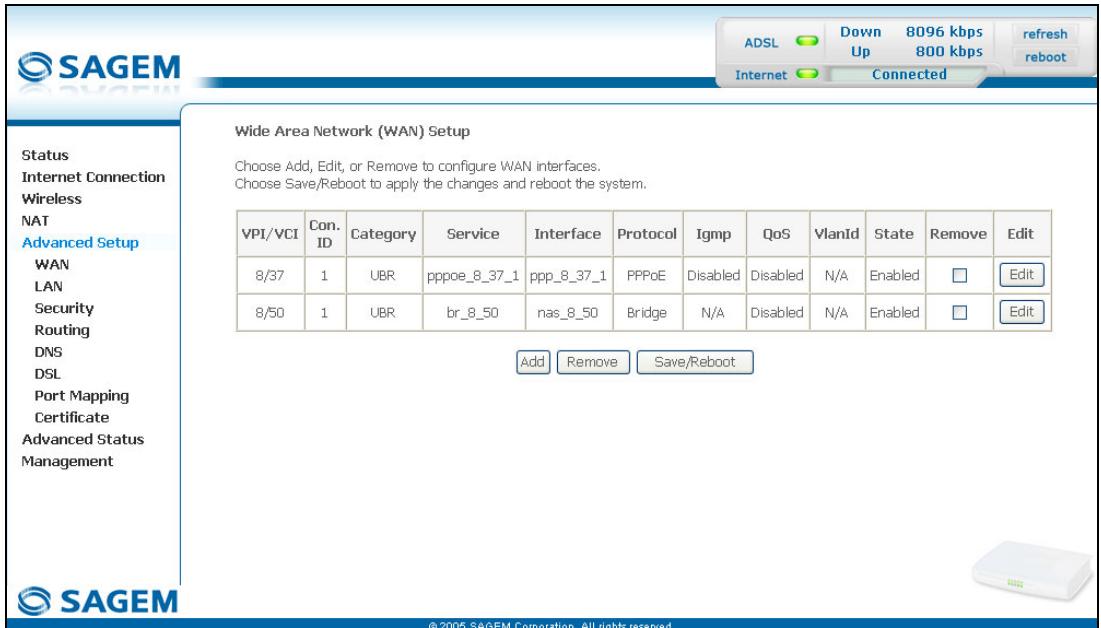

configurer un VC (Virtual Channel) dédié à la vente et un autre VC dédié aux données (voir écran ci-après).

Remarque: Dans l'exemple ci-dessus, l'interface ATM "ppp_8_37_1" est dédiée aux données et l'interface ATM "nas_8_50_1" est dédiée à la vente.

Configurer le "Port Mapping" conformément au paragraphe 6.9.8.

9. Mise à jour du logiciel

Ce chapitre traite

de la mise à jour de la version logicielle.

P8-2

La mise à jour de la version logicielle du routeur s'effectue par le configurateur HTTP (déploiement d'un fichier sans extension). Se référer § 6.11.6 du chapitre 6 (Management / Update Software).

Pour vérifier que la nouvelle version a bien été téléchargée, cliquez sur la commande Status / Summary située en haut et à gauche de l'écran de bienvenue du configurateur HTTP.

A. annexe a - dépannage

Ce chapitre traite	> de la vérification de l'attribution d'une adresse IP	§ A.1
	> des LEDs de Face Avant	§ A.2
	> de la Supervision de votre routeur	§ A.3
	> de l'outil "Diagnostics"	§ A.4
	> de l'interprétable des voyants.	§ A.5
	> de la réinitialisation de votre routeur.	§ A.6
	> du retour en configuration usine.	§ A.7
	> du mode hors connexion.	§ A.8

Sous windows 98 et me

Cliquez sur le bouton Démarrer, sélectionnez Exécuter, saisissez winipcfg puis cliquez sur OK ; l'application dédiée apparait. Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple pour l'interface ETH1).

Sous windows XP, 2000

Cliquez sur le bouton Démarrer, sélectionnez Exécuter, saisissez cmd puis cliquez sur OK ; l’écran d’invite de commandes apparaît. Saisissez ipconfig puis validez par Entrée. Vérifiez que l’entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple pour l’interface ETH1).

Si aucune adresse ne s'affiche à l'écran, saisissez ipconfig /release puis ipconfig /renew.

A.1.2 sous mac (par exemple macos x)

Cliquez sur Pomme, dans la barre des menus. Sélectionnez Préférences Système, puis cliquez sur l'icône Réseau. Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple pour l'interface ETH1). que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple pour l'interface ETH1).

Si aucune adresse ne s'affiche à l'écran, cliquez sur le bouton Appliquer pour que l'ordinateur envoie une requête DHCP au routeur.

Toutes les procédures de dépannage décrites ci-après sont effectuées sous Windows® XP. Ces procédures sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peuvent présenter de légères différences.

Afin de faciliter la localisation du dernier, l'utilisateur dispose des sources suivantes :

État des LEDs de Face Avant,

Informations accessibles par le configurateur par HTTP embarqué "DSL Router" de votre routeur:

• supervision du routeur,
• outil "Diagnostics".

A.2 leds de face avant

Lors de la mise sous tension du routeur, la LED "@" (Internet) s'allume en vert et s'éteint, puis la LED " " (PWR) s'allume en vert.

SAGEM F@st™ 2400 et SAGEM F@st™ 2440

Etat	Couleur	Φ	Φ	@	Φ	Φ
Allumée fixe	Verte	Présence Alimentation	Ligne ADSL synchronisée	Adresse Publique disponible	Wi-Fi actifé	Lien USB ou ETH actif
	Rouge	Défaut détecté lors du démarrage	x	Adresse Publique non disponible ou Ligne non connectée	x	x
Clignotante	Verte	x	x	Au rythme du traffic	Au rythme du traffic	Au rythme du traffic
Clignotement rapide	Verte	x	Synchronisation ADSL en cours	x	x	x
Clignotement lent	Verte	x	Ligne non connectée	x
Eteinte	-	Absence Alimentation	x	Absence Alimentation ou mode "Bridge"	Wi-Fi non activé	Lien USB ou ETH inactif

SAGEM F@st™ 2404 et SAGEM F@st™ 2444

Etat	Couleur	Φ	Φ	@	Φ	金字
Allumée fixe	Verte	Présence Alimentation	Ligne ADSL synchronisée	Adresse Publique disponible	Wi-Fi actévé	Au moins un lien actif (ETH1, ETH2, ETH3 ou ETH4)
	Rouge	Défaut détecté lors du démarrage	x	Adresse Publique non disponible ou Ligne non connectée	x	x
Clignotante	Verte	x	x	Au rythme du traffic	Au rythme du traffic	Au rythme du traffic
Clignotement rapide	Verte	x	Synchronisation ADSL en cours	x	x	x
Clignotement lent	Verte	x	Ligne non connectée	x
Eteinte	-	Absence Alimentation	x	Absence Alimentation ou mode "Bridge"	Wi-Fi non activé	Aucun lien actif (ETH1, ETH2, ETH3 ou ETH4)

A.3 supervision de votre routeur

La boîte de supervision s'affiche en permanence dans un cadre étroit en haut et à droite de chaque fenêtre du configurateur.

ADSL	Down	20004 kbps	Refresh
Internet	Up	998 kbps	Reboot

ADSL	Verte : Ligne ADSL synchronisée. Rouge : Ligne ADSL non connectée.
Internet	Verte : Adresse IP publique (WAN) distribuée au routeur. Jaune : Ligne ADSL non synchronisée. Rouge : Adresse IP publique (WAN) non distribuée au routeur ou ligne ADSL non connectée.

Débit

Down	Affiche le débit nominal de ligne descendant.
Up	Affiche le débit nominal de ligne montant.

Boutons

Refresh	Permet de rafraîchir les données affichées à l'écran.
Reboot	Permet de redémarrer votre routeur.

Pour accéder à cet outil :

ouvrez votre navigateur puis dans la barre d'adresses saisissez :

• L'URL suivante : http://myrouter, ou l'adresse suivante : http://192.168.1.1.

Une fenêtre de "Login" apparait, saisissez les login et password. Par défaut :

admin dans le champ "Nom d'utilisateur", admin dans le champ "Mot de passe".

Vous avez accès au configurateur HTTP de votre routeur.

Sélectionnez la rubrique "Diagnostics" dans la liste appropriée localisée à gauche de chaque fenêtre ; l'écran suivant apparaît :

pppoa_8_35_1 Diagnostics

Le résultat des tests effectués par le configurateur "DSL router" sur votre modem/router s'affiche dans la fenêtre "Diagnostics". Ces tests concernent les connexions au LAN, à votre DSL Service Provider et à votre Internet Service Provider (ISP).

Un lien hypertexte (help) permet à l'utilisateur d'accéder à une aide contextuelle. Cette aide donne une explication sur l'état de la connexion (PASS en vert, DOWN en orange et FAIL en rouge) et fournit les procédures de dépannage appropriées.

Remarque: Dans l'écran ci-dessus, le champ "Test your USB connection" concerne uniquement les équipements SAGEM F@st™ 2400 et SAGEM F@st™ 2440.

État de la connexion

Etat	Couleur	Signification
PASS	Verte	Indique que le test s'est bien déroulé.
DOWN	Orange	Indique qu'une interface (ETH, USB ou Wi-Fi) n'a pas été détectée.
FAIL	Rouge	Indique qu'un test a échoué ou que le lancement d'une commande est impossible.Remarque: Suivant la nature du test, le fonctionnement du routeur ou l'accès à Internet peut ne pas être remis en cause. Par exemple, si vous effectuez un "Ping" soit sur un segment ATM OAM F5, soit sur une adresse primaire DNS.

Si un test affiche un état "FAIL", cliquez sur "Help" puis sur le bouton "Rerun Diagnostic Tests" en bas de la page "Help" afin de vous assurer que le test a été probant. Si le test affiche toujours "FAIL", vous nevez suivre la procédure de dépannage affichée sur cette page.

Important

Si vous éprouvez des difficultés à vous connecter à Internet, nous vous conseillons de redémarrer votre routeur (cf. § A.6) ou éventuellement de rétablir la configuration usine (cf. § A.7).

A.5.1 voyant "ADSL" clignote lentement

Vérifiez le branchement de vos filtres ADSL. Chaque prise téléphonique utilisée de votre installation doit être équipée d'un filtre ADSL. Vérifiez que le cordon ligne de type RJ11 livré avec votre routeur est connecté à l'une de vos prises. Il est recommandé de ne pas utiliser de rallonge téléphonique.

Veuillez enfin vérifier auprès de votre FAI la disponibilité du service ADSL sur votre ligne téléphonique.

A.5.2 voyant "wifi" éteint

Si ce voyant est éteint, cela indique que l'interface WLAN du routeur n'est pas active.

Pour activer le réseau sans fil (wireless en anglais), cochez la case "Enable Wireless" dans le menu "Basic" de la rubrique "Wireless" du configurateur HTTP (voir § 6.7.1).

A.5.3 tous les voyants sont éteints

Vérifiez que le type d'alimentation disponible dans vos locaux est conforme à la tension secteur nécessaire à l'alimentation de votre routeur.

Vérifiez que le cordon d'alimentation livre est bien connecté à une extrémité au réseau d'alimentation secteur. Vérifiez que le connecteur d'alimentation est inséré correctement dans le connecteur correspondant (Alimentation) du routeur.

A.6 réinitialiser votre routeur

Pour réinitialiser votre routeur, cliquez sur le bouton "Reboot" situé en haut et à droite de la page d'accueil de votre configurateur HTTP. En cliquant sur ce bouton, toutes les LEDs s'éteignent à l'exception de la LED "P" de couleur verte (WLAN) (si le réseau sans fil est activé) puis la LED "D" de couleur verte (PWR) s'allume et le processus d'initialisation se lance. Sa durée est de l'ordre de la minute.

Remarque: Les LEDs de couleur verte " (ADSL) et " (LAN) s'allument si leur raccordement est effectué.

La LED "@" (Internet) s'allume en vert si la liaison "PPP" est établie.

A.7 rétablit la configuration usine

Pour effectuer la procédure, deux possibilités :

1) À l'aide du configurateur HTTP - Sélectionnez dans l'écran d'accueil de votre configurateur HTTP la rubrique Management puis le sous-menu Restore Default du menu Settings (cf. § 6.11.1.3). 2) À l'aide du bouton "REG" - appuyez sur le bouton pouvoir REG pendant au moins 15 secondes ; toutes les LEDs s'éteignent à l'exception de la LED "®" de couleur verte (WLAN) (si le réseau sans fil est activé) puis la LED "Φ" de couleur verte (PWR) s'allume et le processus de retour à la configuration usine se lance. Sa durée est de l'ordre de 2 minutes.

Cette opération supprime toute la configuration personnalisée de votre routeur : Mot de passe, Configuration etc.

Après un retour en configuration usine, il est nécessaire d'installer de nouveau votre routeur en utilisant le CD-ROM d'installation ou de saisir de nouveau les informations de connexion ADSL fournies par votre Fournisseur d'Accès à Internet (FAI) (cf. Rubrique "Internet connection" - § 6.6).

A.8 mode hors connexion

Vous lancez la configuration du routeur en mode HTTP, le navigateur s'ouvre, l'adresse IP par défaut de l'interface LAN s'affiche dans le champ Adresse du navigateur mais l'écran de bienvenue n'apparaît pas.

L'écran suivant apparaît.

Cliquez sur

Connexion

L'écran ci-contre apparait.

Cliquez sur

Paramètres...

Page web non disponible en mode hors connexion

La page Web que vous avez demandée n'est pas disponible hors connexion.

Pour afficher cette page, cliquez sur Connexion.

Connexion

Rester hors connexion

Connexion d'accès à distance

Sélectionnez le service auquel vous souhaitez vous connecter, puis entrez votre nom d'utilisateur et votre mot de passe.

Connexion à :

Connexion d'accès à distance

Nom d'utilisateur

Mot de passe:

Enregistrer le mot de passe

Connexion automatique

Connexion

Paramètres...

Travailler hors connexion

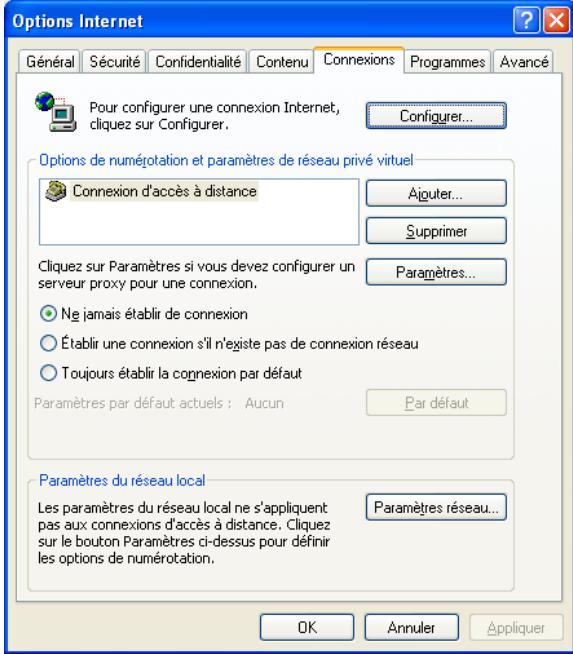

L'écran ci-contre apparait.

Sélectionnez l'onglet Connexions puis la case "Ne jamais établir de connexion".

Cliquez sur choix.

pour valider votre

Sélectionnez dans la barre des menus, le menu "Fichier" puis désélectionnez la commande "Travailler hors connexion".

Cliquez sur OK dans le champ "Adresse" du navigateur pour faire apparaître l'écran de bienvenue.

B. annexe b - avertissements pour la sécurité

Ce chapitre traite	> des Avertissements pour la sécurité	§ B.1
	> de la Déclaration CE de conformité	§ B.2

B.1 avertissements pour la sécurité

Le routeur est conforme à la norme EN 60950 Ed. décembre 2001.

Les niveaux de sécurité au sens de cette norme sont les suivants :

B.1.1 niveau de sécurité sur le coffret

Connecteurs	Fonction	Niveau de sécurité
LINE	Accès ADSL	TRT3¹
USB	Accès interface USB	TBTS²
ETH ou ETH1³	Accès Ethernet	TBTS²
ETH2³		TBTS²
ETH3³		TBTS²
ETH4³		TBTS²
PWR	Accès alimentation primaire	TPD⁴

B.2 déclaration ce de conformité

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE)

Sagem Communication déclare que les produits SAGEM F@st™ 2400, SAGEM F@st™ 2404, SAGEM F@st™ 2440 et SAGEM F@st™ 2444 sont conformes aux exigences des directives européennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973 et qu'ils utilisent efficacement le spectre attribué aux communications radio terrestres ou spatiales.

La déclaration CE de conformité de chaque produit SAGEM F@st™ 2400, SAGEM F@st™ 2404, SAGEM F@st™ 2440 et SAGEM F@st™ 2444 est réalisée dans le cadre de la directive R&TTE.

Cette conformité est présumée par le respect intégral des normes harmonisées européennes.

Les bandes de fréquence radio autorisées pour la transmission Wireless en IEEE 802.11b/g dépendent des réglementations nationales. Dans la plupart des pays européens, les canaux autorisés sont les canaux 1 à 13 (bande 2400 - 2483,5 MHz):

En France pour une puissance maximale d’émission de 100 mW à l’intérieur d’un bâtiment, les canaux 10 à 13 (bande 2446,5 - 2483,5 MHz) sont autorisés sur tout le territoire, et les canaux 1 à 13 (bande 2400 - 2483,5 MHz) sont autorisés dans 58 départements (décision N° 02-1008 de l’ART du 31/10/2002). Liste des départements consultable sur le site web de l’ART.

Sagem Communication dégage toute responsabilité en cas de non-respect des réglementations en vigueur sur le lieu d'installation.

La déclaration CE de conformité de chaque produit SAGEM F@stTM 2400, SAGEM F@stTM 2404, SAGEM F@stTM 2440 ou SAGEM F@stTM 2444 est présente sous la forme d'un fichier avec extension pdf dans le CD-ROM de livraison du produit.

C. annexe c - environnement

Ce chapitre traite

de la directive E 2002/96/CE

§ C.1

La préparation de l'environnement est une préoccupation essentielle de Sagem Communication.

Sagem Communication a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de回收和再循环的包装。 请注意，最后部分似乎不是法语，根据规则，不应翻译或修改成其他语言的内容。如果“recapération”确实是原文中的错误拼写，并且正确的拼写应该是“recyclage”，那么可以进行这种纠正。但如果没有明确的指示，“recapération”应保持不变。因此，更准确的翻译应为： La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de recapération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

Les PILES et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu’il appartient à la famille des équipements électriques et électroniques.

À ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent,
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Équipements Électriques et Électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

D. annexe d - caractéristiques techniques

Ce chapitre traite	de la mécanique et visuaisations	§ D.1
	des caractéristiques des différentes interfaces	§ D.2
	des caractéristiques d'environnement	§ D.3
	du logiciel et des protocoles	§ D.4

D.1 mécanique - visualisation

Caracteristiques mécaniques
Dimensions (mm)	• Largeur : 195 mm
	• Profondeur : 138 mm
	• Epaisseur : 32 mm
Poids du réseau	: 330 g

Visualisation
Marquage	Abréviation	Signification
	PWR	• Voyant d'alimentation bicolare Vert/Rouge
	ADSL	• Voyant ADSL de couleur verte
@	Internet	• Voyant Internet bicolare Vert/Rouge
(↑)	WLAN	• Voyant WLAN de couleur verte
	LAN	• Voyant Réseau local (LAN) de couleur verte

D.2 Caractéristiques des différentes interfaces

Interface LAN Ethernet
Débit	10 Mbit/s ou 100 Mbit/s, auto-configurable
	Half / Full Duplex
Norme	IEEE 802.3
Connectique	RJ45 (1connecteur pour SAGEM F@stTM 24x0 ou 4 connecteurs pour SAGEM F@stTM 24xx) Port type MDI ou MDI-x auto-detectant Cordon croisé ou droit

Interface ADSL / ADSL2 / ADSL2+
Code de transmission	• DMT
Normesupportées	• G.992.1 (ADSL), G.992.3 (ADSL2), G.992.5 (ADSL2+),
	• G.994.1 (G.Handshake)
Débit montant maximum	• 1,3 Mbit/s
Débit descendant maximum	• 24,5 Mbit/s
Latence	• Simple (Rapide ou Entrelacée)
Interface USB
Débit	1,5 Mbit/s à 12 Mbit/s
Norme	USB 1.1
Données	Asynchrone
Mode de transmission	bidirectionnelle
Consommation	aucune (uniquement une détction de tension sur l'accès à haute impédance d'un ordinateur)
Connectique	USB - Type B

Interface Wireless
Norme	• IEEE 802.11b DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 1 / 2 / 5,5 / 11 Mbit/s
Méthode de Modulation	• DBPSK, DQPSK, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage par liste d'adresses MAC
	• WPA (mode de cryptage: TKIP ou AES)
Portée	• Jusqu'à 300 m en espace libre
	• De 10 à 100 m à l'intérieur de bâtiments
Norme	• IEEE 802.11g DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbit/s
Méthode de Modulation	• OFDM, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage parliste d'adresses MAC
	• WPA (mode de cryptage: TKIP ou AES)
Portée	• 200 m en espace libre
	• 30 m à l'intérieur de bâtiments

Alimentation Entrée / Sortie
Type	• Bloc adaptateur externe enchachievable
Classe	• II
Entrée	• 198 à 253 VCA, 50/60 Hz, 0,4 A
Sortie	• +12 VCC / 650 mA
Connectique secteur	• Prise Europlug type C

D.3 caractéristiques d'environnement

Environnement climatique et mécanique
Entreposage	• ETS 300 019-1-1 Coupe T1.2
Transport	• ETS 300 019-1-2 Coupe T2.3
Exploitation	• ETS 300 019-1-3 Coupe T3.2 Température: +5°C / +45°C
Robustesse électrique
Norme	• UIT-T K21 Ed 2000 : basic level
Compatibilité electromagnétique
Susceptibilité / Emission	• EN 301 489-1 Ed . 2002
	• EN 301 489-17 Ed . 2002
Partie radio pour la bande ISM à 2,4 GHz
Emission 802.11g/b	• ETR 300 328-2 Ed . Juillet 2000

D.4 logiciel et protocoles

Caracteristiques IP
TCP-IP, UDP, ICMP, ARP
Client / Serveur / Relais DHCP
Serveur / Relais DNS
Client / Serveur FTP
Client / Serveur TFTP
Client / Serveur HTTP
Routage (LAN et WAN)	• Statique
NAT / PAT	• 8 maps maximum

Protocoles encapsulation
PPP sur ATM (PPPoA)	• RFC 2364
PPP sur Ethernet (PPPoE)	• RFC 2516
Routé ou Ponté	• RFC 2684

Configuration
HTTP	• Accès LAN ou WAN (sur option spécifique)
Gestion	• Depuis ETH, USB et WAN (sur option spécifique)
Téléchargement de version	• Mode client par http

E. annexe e - configuration par défaut

Ce chapitre traite	du nom d'utilisateur et mot de passer par défaut	§ E.1
	de la configuration par défaut côté réseau local (LAN)	§ E.2
	de la configuration par défaut côté réseau local sans-fil (WLAN)	§ E.3
	de la configuration par défaut côté réseau distant (WAN)	§ E.4

Ce chapitre indique la valeur des paramètres par défaut de votre routeur en sortie d'usine.

Ces paramètres par défaut peuvent être modifiés par préconfiguration particulière de votre routeur.

E.1 nom d'utilisateur et mot de passe par défaut

Le niveau d'accès par défaut est Administrator. Ses "nom d'utilisateur" et "Mot de passe" associés sont :

Nom d'utilisateur	admin
Mot de passer	admin

E.2 configuration par défaut côte réseau local (LAN)

Le tableau suivant fournit les valeurs des principaux paramètres LAN par défaut de votre réseau (ETH1, ETH2, ETH3, ETH4, USB):

Caracteristique LAN	Valeur	Etat
Adresse IP ETH	192.168.1.1	Accès à Internet, au configurateur HTTP ou à un décodeur TV
Adresse IP ETH11
Adresse IP ETH21
Adresse IP ETH31
Adresse IP ETH41
Adresse IP USB		Accès à Internet ou au configurateur HTTP
BROADCAST, ARP, MULTICAST		Activés
Routeur		Le traffic LAN est routé vers votre FAI
NAT/PAT		Activement

E.3 configuration par défaut côte réseau local sans-fil (WLAN)

Le tableau suivant fournit les valeurs des principaux paramètres WLAN par défaut de votre routeur.

Wi-Fi

Caracteristique (Wi-Fi)	Etat / Valeur
Adresse IP	192.168.1.1
Diffusion duSSID	Autorisée
SSID	sagem_xxxx Où xxxx sont les 4 dernières valeurs de l'adresse MAC de la passerelle résidentielle.
Canal	11
WEP	Déactivé selon § 6.7.2

E.4 configuration par défaut côté réseau distant (WAN)

Désignation	Valeur
VPI	8
VCI	35
Protocole de liaison	PPPoA
	Relais DNS
	serveur DHCP
ADSL/ADSL2/ADSL2+	Multimode

Glossaire

ACL	Access Configuration List
ADSL	Asynchronous Digital Subscriber Line
AP	Access Point
ARP	Address Resolution Protocol
CC	Continuity Check
CCK	Complimentary Code Keying
CHAP	Challenge Handshake Authentication Protocol
CLI	Command Line Interface
CTS	Clear To Send
DBPSK	Demodulator Baseband Phase Shift Keying
DECT	Digital Enhanced Cordless Telephone
DHCP	Dynamic Host Configuration Protocol
DMT	Discrete MultiTone
DNS	Domain Name Server
DQPSK	Differential Quadrature Phase Shift Keying
DSSS	Direct Sequence Spread Spectrum
DTIM	Delivery Traffic Indication Message
DTMF	Dual Tone Multi-Frequency
ESSID	Extended Service Set Identifier
FAI	Fournisseur d'Accès à Internet
FHSS	Frequency Hopping Spread Spectrum
FTP	File Transfert Protocol
HTML	Hyper Text Markup Language
HTTP	Hyper Text Transfer Protocol
ICMP	Internet Control Message Protocol
IEEE	Institute of Electrical and Electronics Engineers
IEEE 802.11b/g	Spécifications qui utilise le protocole MAC adapté au réseau local sans fil (WLAN) dans la bande de 2,4 GHz
IGMP	Internet Group Membership Protocol
IP	Internet Protocol
IPQoS	Qualité IP
ISDN	Integrated Service Digital Network
ISP	Internet Service Provider
LAN	Local Area Network
LCP	Link Control Protocol
LLC	Logical Link Control (encapsulation avec en-tête)
MAC	Medium Access Control
MDI	Media Dependent Interface

MER	MAC Encapsulation Routing
MTU	Maximum Transfer Unit
NAPT	Network Address Port Translation
NAT	Network Address Translation
OAM	Operation, Administration and Maintenance
PA	Point d'Accès
PAP	Password Authentication Protocol
PCI	Peripheral Component Interconnect
PCM	Pulse Code Modulation
PCMA	Pulse Code Modulation Loi A
PCMCIA	Personal Computer Memory Card International Association
PCMU	Pulse Code Modulation Loi mu
PID	Protocol IDentifier
PING	Packet InterNet Groper
PLC	Paquet Loss Concealment
POP	Point de Préstance
POTS	Plain Old Telephone Service
PSTN	Public Switching Telephonic Network
PPP	Point to Point Protocol
PPPoE	PPP over Ethernet
PVC	Permanent Virtual Circuit
QoS	Quality of Service
RADIUS	Remote Authentication Dial-In User Service
RFC	Request For Comments
RGW	Residential GateWay (Passerelle Résidentielle)
RNIS	Réseau Numérique Intégration de Services
RIP	Routing Information Protocol
RTCP	Real Time Control Protocol
RTP	Real-time Transport Protocol
SCR	Sustained Cell Rate
SMTP	Simple Mail Transfer Protocol
SIP	Session Initiation Protocol
SNDCP	Sub Network Dependent Convergence Protocol
SNAP	SubNetwork Attachment Point
SNMP	Simple Network Management Protocol
SSID	Service Set Identifier
STB	Set Top Box
TCP	Transmission Control Protocol
TELNET	TELecommunication NETwork
TFTP	Trivial File Transfer Protocol
UBR	Unspecified Bit Rate
UDP	User Datagram Protocol
URL	Uniformed Resource Locator
USB	Universal Serial Bus

VoIP Voice over IP (Voix sur IP)

VP Virtual Path

VPI Virtual Path Identifier

VPN Virtual Private Network

WEB Réseau maillé de serveurs d'informations

G. annexe g - connectique

Ce chapitre traite	du brochage du connecteur "LINE"	§ G.1
	du brochage du connecteur "PWR"	§ G.2
	du brochage des connecteurs "ETH", "ETH1" à "ETH4"	§ G.3
	du brochage du Connecteur "USB"	§ G.4

G.1 brochage du connecteur "LINE

Le raccordement de l'équipement à l'ADSL s'effectue sur une embase RJ11 (6 contacts).

N° du contact	Signal	Signification
3	LINE-A	Signal de ligne A
4	LINE-B	Signal de ligne B
1	NC	Non Connecté
2	NC	Non Connecté
5	NC	Non connecté
6	NC	Non Connecté

G.2 brochage du connecteur "PWR

Le raccordement du bloc secteur à l'équipement s'effectue sur l'embase miniature du coffret.

Broche	Signal	Signification
Intérieur	+12 V	Connexion CC "+"
Extérieur	Masse	Connexion CC "-"

G.3 brochage des connecteurs "ETH", "ETH1" à "ETH4

Le raccordement de l'interface Ethernet à l'équipement s'effectue sur une embase RJ45 (8 contacts).

N° du contact	Signal	Signification
1	TXD+	(+) Emission vers terminal
2	TXD-	(-) Emission vers terminal
3	RXD+	(+) Réception du terminal
4	NC	Non Connecté
5	NC	Non Connecté
6	RXD-	(-) Réception du terminal
7	NC	Non Connecté
8	NC	Non Connecté

Le port Ethernet est auto-detectant. Vous pouvez utiliser indifféremment des câbles droits ou croisés. La détection d'un signal émission ou réception s'effectue automatiquement.

G.4 brochage du connecteur "USB

Le raccordement de l'interface "USB" à l'équipement s'effectue sur une embase USB femelle de type B.

N° du contact	Signal	Signification
1	Vcc	Alim (+) PC
2	- Data	Signal de ligne d'abonné
3	+ Data	Signal de ligne d'abonné
4	Ground	Masse
