Intitulé	Description
Type de produit	Dongle WiFi
Norme WiFi	IEEE 802.11b/g/n
Fréquence	2.4 GHz
Vitesse de transmission	Jusqu'à 150 Mbps
Connectivité	USB 2.0
Compatibilité système d'exploitation	Windows, Linux
Dimensions approximatives	Environ 8 x 2.5 x 1.5 cm
Poids	Environ 20 g
Fonctions principales	Connexion sans fil à Internet, partage de connexion
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, généralement non réparables
Sécurité	Support des protocoles WEP, WPA, WPA2
Informations générales	Idéal pour les utilisateurs à la recherche d'une solution WiFi portable et facile à utiliser.

FOIRE AUX QUESTIONS - XG703A DONGLE WIFI SAGEM

Comment installer le SAGEM XG703A DONGLE WIFI ?

Pour installer le SAGEM XG703A, insérez le dongle dans un port USB disponible sur votre ordinateur. Le système d'exploitation devrait automatiquement détecter le périphérique et installer les pilotes nécessaires. Si cela ne se produit pas, vous pouvez télécharger les pilotes depuis le site officiel de SAGEM.

Le dongle ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez si le dongle est bien inséré dans le port USB. Assurez-vous que le Wi-Fi est activé sur votre ordinateur et que vous êtes à portée de votre routeur. Vérifiez également que le mot de passe du réseau Wi-Fi est correct.

Mon SAGEM XG703A ne détecte pas les réseaux Wi-Fi disponibles.

Assurez-vous que le mode 'Wi-Fi' est activé sur votre appareil. Redémarrez votre ordinateur et essayez de réinsérer le dongle. Si le problème persiste, vérifiez si d'autres appareils peuvent détecter le réseau.

Comment mettre à jour les pilotes du SAGEM XG703A DONGLE WIFI ?

Vous pouvez mettre à jour les pilotes en visitant le site officiel de SAGEM. Téléchargez la dernière version des pilotes pour le SAGEM XG703A et suivez les instructions d'installation fournies.

Que faire si la connexion Wi-Fi est instable ?

Essayez de rapprocher le dongle du routeur pour une meilleure réception. Évitez les obstacles physiques comme les murs épais. Vous pouvez également essayer de changer le canal de votre routeur pour réduire les interférences.

Le SAGEM XG703A est-il compatible avec mon système d'exploitation ?

Le SAGEM XG703A est généralement compatible avec les systèmes d'exploitation Windows et Linux. Vérifiez les spécifications sur le site officiel pour confirmer la compatibilité avec votre version spécifique.

Comment réinitialiser le SAGEM XG703A DONGLE WIFI ?

Pour réinitialiser le dongle, débranchez-le de votre ordinateur, attendez quelques secondes, puis rebranchez-le. Si vous avez modifié des paramètres, vous devrez peut-être les remettre à zéro via les paramètres réseau de votre système.

Le dongle est détecté mais ne parvient pas à accéder à Internet, que faire ?

Vérifiez votre connexion Internet en testant d'autres appareils. Si d'autres appareils fonctionnent, essayez de redémarrer votre ordinateur et le routeur. Vérifiez également les paramètres de votre réseau pour vous assurer que le dongle est correctement configuré.

MODE D'EMPLOI XG703A DONGLE WIFI SAGEM

Ce guide décrit la méthode d'installation et de configuration de votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil.

Lisez-le avec attention avant de procéder à l'installation.

Votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil fonctionne à des débits de 1 à 54 Mbits/s au standard IEEE 802.11g.

Son port USB est conforme à la spécification USB 2.0.

Elle supporte entièrement la gestion de réseau sans fil sous Windows 98SE/ME/2000/XP ou Mac OS X.2 ou plus.

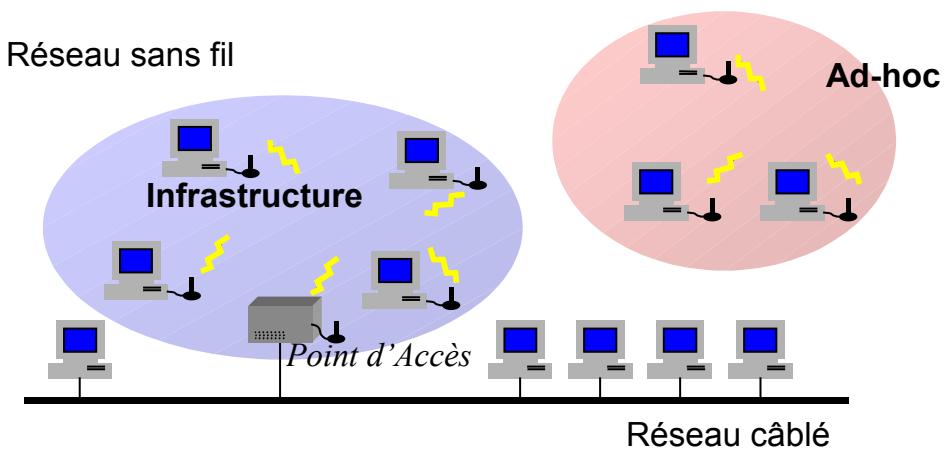

Le SAGEM Wi-Fi 11g USB ADAPTER peut fonctionner dans les modes suivants :

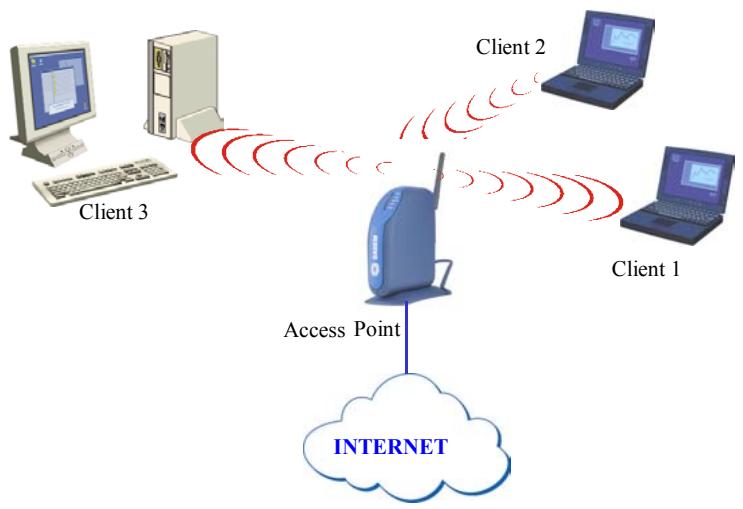

Mode infrastructure

Dans ce mode, les communications radios au sein du réseau sans fil sont coordonnées par un Point d’Accès. Ce Point d’Accès permet, entre autres, de connecter le réseau sans fil à une ligne ADSL.

Mode ad-hoc

Ce mode permet l'interconnexion de plusieurs ordinateurs dans une architecture de type pair à pair. Les stations sont reliées entre elles directement et ont toutes un rôle équivalent. Ce mode peut être utilisé par exemple pour partager une imprimante ou transférer des fichiers entre machines.

Contenu de l'emballage

L'emballage contient :

Un adaptateur pour réseau sans fil SAGEM Wi-Fi 11g USB ADAPTER

Un Cordon USB Un Guide rapide d'installation Un CD-ROM d'installation

Système minimum requis

Un PC ou un MAC ayant un port USB compatible avec la Specification USB 1.1 ou plus. (les ports USB disponibles sur le clavier du MAC ne peuvent pas être utilisés car ils ne fournissent pas assez de courant). Compatible avec un port USB 1.1. Microsoft Windows 98 Second Edition (98SE), Windows Millennium (ME), Windows 2000 ou Windows XP, installé sur le PC ou bien OS X.2 ou plus, installé sur le MAC.

Installation de votre SAGEM Wi-Fi 11G USB Adapter pour réseau sans fil

L'installation de votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil sur votre ordinateur se déroule en trois étapes :

• Installation du logiciel. • Installation du matériel. • Configuration de votre connexion sans fil.

I. Installation de votre SAGEM Wi-Fi11g USB ADAPTER sous Windows :

I.1 installation du logiciel sous windows

Attention: L'installation de l'Utilitaire de configuration doit être effectuée impérativement AVANT d'avoir enlevé l'adaptateur USB Wi-Fi de son emplacement.

La première étape du processus d'installation consiste à copier sur votre disque dur tous les fichiers nécessaires au fonctionnement de votre nouveau matériel. Pour cela, suivez les instructions suivantes.

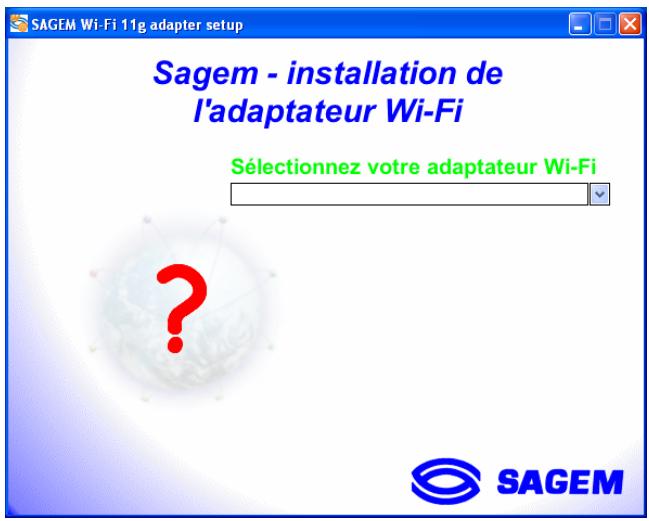

1- Insérez le CD-ROM d'installation fourni avec le produit dans votre lecteur de CD-ROM.

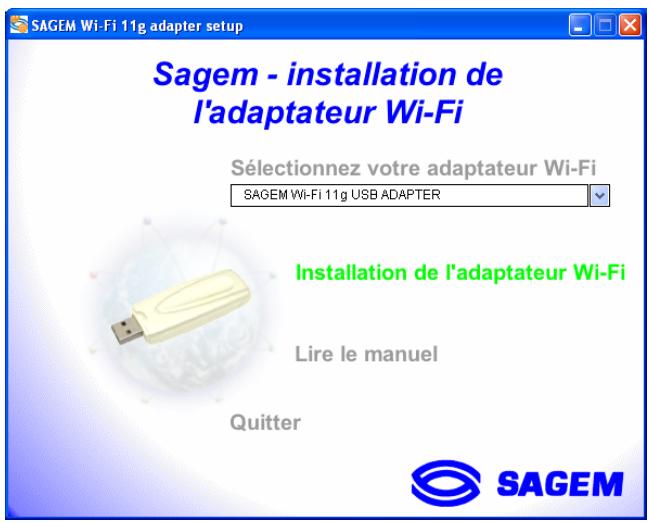

2 - L'auto-run du CDROM doit s'exéçuter alors automatiquement et l'écran suivant apparait.

Sinon, lancer « Autorun.exe » à partir du CD-ROM.

Sélectionnez dans la liste votre adaptateur Wi-Fi correspondant à votre modèle. Cette information se trouve sur l'étiquette de votre adaptateur Wi-Fi.

Le menu vous propose :

D'installer le logiciel de votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil. Consultez le présent manuel.

Cliquez sur «Installation de l'adaptateur Wi-Fi» pour lancer l'installation.

Un premier écran s'affiche. Cliquez sur «Suivant» pour poursuivre. Suivez les instructions des différents écrans pour installer l'utilitaire de réseau sans fil.

Lorsque cet écran apparait, passez au chapitre suivant pour effectuer l'installation matérielle de votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil, puis cliquez sur « OK »

I.2 installation matérielle du SAGEM Wi-Fi 11Q USB ADAPTER sous windows

Nous avons lors de l'été précédente installé les logiciels nécessaires au fonctionnement de votre adaptateur Wi-Fi, nous procéderons à son branchement.

1. Enlevez le capot protégeant le connecteur USB de votre adaptateur USB Wi-Fi
2. Insérez votre adaptateur USB Wi-Fi directement dans l'un des ports USB de votre ordinateur ou bien utilisez le cordon USB fourni avec si l'emplacement du port n'est pas convenable.

Remarque importante pour les utilisateurs de windows 98SE :

Si la fenêtre «Veuillez insérer le CD-ROM Windows 98SE puis cliquer sur OK » apparaît, insérez votre CD-ROM de Windows 98, entrez le chemin correspondant au lecteur puis cliquez sur «OK». Cliquez enfin sur «Terminer» pour terminer l'installation ce qui fera redémarrer Windows.

II.1 Installation du logiciel sous MAC OSX.2

Attention: L'installation de l'utilitaire de configuration et le redémarrage de l'ordinateur doivent être effectués AVANT d'enficher l'adaptateur USB Wi-Fi dans son emplacement.

1- Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM ; une icône Sagem USB Wi-Fi apparaît sur le bureau. Double-cliquez sur cette icône pour faire apparaître la composition du CD-ROM. 2- Lancez le programme d'installation. 3- L'écran d'authentification ci-contre apparaît. 4- Saisissez le nom et le mot de passe du compte Administrateur puis cliquez sur

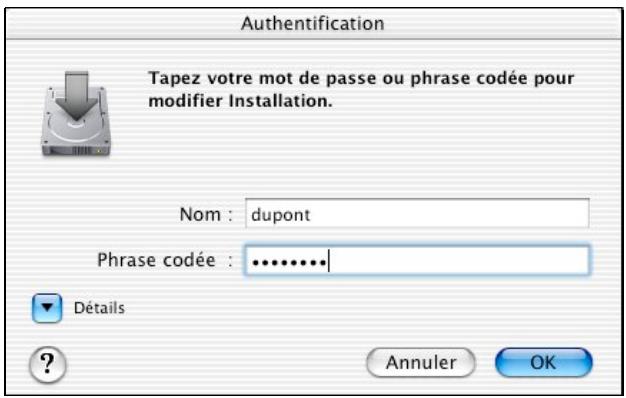

Remarque : Il est impératif d'avoir les droits Administrateur pour installer l'adaptateur USB Wi-Fi.

5- Un premier écran s'affiche. Cliquez sur Continuer et laissez-vous guider dans les différentes étapes de l'installation du logiciel en précisant notamment le volume système Mac OS X que vous souhaitez utiliser. Puis cliquez sur Installer pour poursuivre l'installation. 6- Au cours de l'installation, un message indique que l'installation de votre adaptateur USB Wi-Fi nécessitera un redémarrage de l'ordinateur. Poursuivez les étapes suivantes. L'installation de ce logiciel nécessite le redémarrage de l'ordinateur une fois l'installation terminée. Êtes-vous certain de pouvoir installer ce logiciel maintenant ? Annuler Poursuivre l'installation

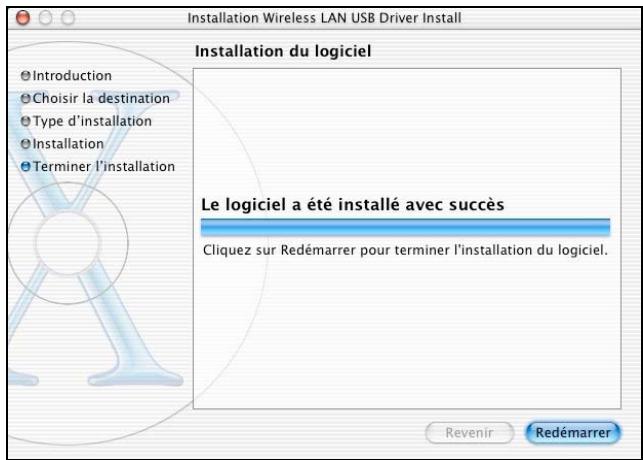

L'installation de votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil est maintenant terminée. Vous devez pouvoir sur Redémarre pour rendre effective votre installation.

Ii.2 installation matérielle du SAGEM Wi-Fi 11G USB ADAPTER sous MAC osx.2

Nous avons lors de l'étape précédente installé les logiciels nécessaires au fonctionnement de votre adaptateur Wi-Fi, nous procéderons maintenant à son branchement.

1. Enlevez le capot protégeant le connecteur USB de votre adaptateur USB Wi-Fi
2. Insérez l'adaptateur USB Wi-Fi directement dans l'un des ports USB de votre ordinateur ou bien utilisez le cordon USB fourni avec si l'emplacement du port n'est pas convenable.

Attention : les ports USB disponibles sur le clavier du MAC ne peuvent pas être utilisés car ils ne fournissent pas assez de courant.

Configuration de votre SAGEM Wi-Fi 11G USB ADAPTER pour accéder à internet

Votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil étant maintenant installée, vous devez à présent configurer toute connexion pour accéder à Internet via un routeur 802.11g, comme illustré sur la figure ci-dessous.

Pour cela, vous devez :

Lancer l'utilitaire de gestion du réseau sans fil. Configurer le type de réseau de votre adaptateur Wi-Fi en mode Infrastructure. Préciser le SSID du réseau auquel vous souhaitez vous rattacher. Configurer les paramètres de cryptage si vous souhaitez sécuriser votre réseau sans fil.

I. configuration pour accéder à internet sous windows :

Avant de configurer votre adaptateur Wi-Fi, vous devez vous assurer que l'ordinateur, sur lequel vous avez installé votre adaptateur Wi-Fi, est bien configuré en DHCP (adressage dynamique) :

Dans l'onglet Connexion Réseau du menu Panneau de Configuration, cliquez sur le protocole TCP/IP de la carte réseau sans fil, puis cliquez sur Propriétés. Dans l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP.

Lancer l'utilitaire de gestion du réseau sans fil

Pour lancer l'utilitaire de gestion du réseau sans fil, vous pouvez au besoin :

Sélectionner la commande Utilitaire réseau pour SAGEM Wi-Fi 11g USB adapter dans le menu Démarrer de Windows, Ou double-cliquer sur l'icône correspondante figurant sur le bureau de Windows:

Utilitaire réseau pour SAGEM Wi-Fi 11g USB adapter

L'icône 'd'apparaît alors dans la barre de tâches (en bas à droite du bureau de Windows).

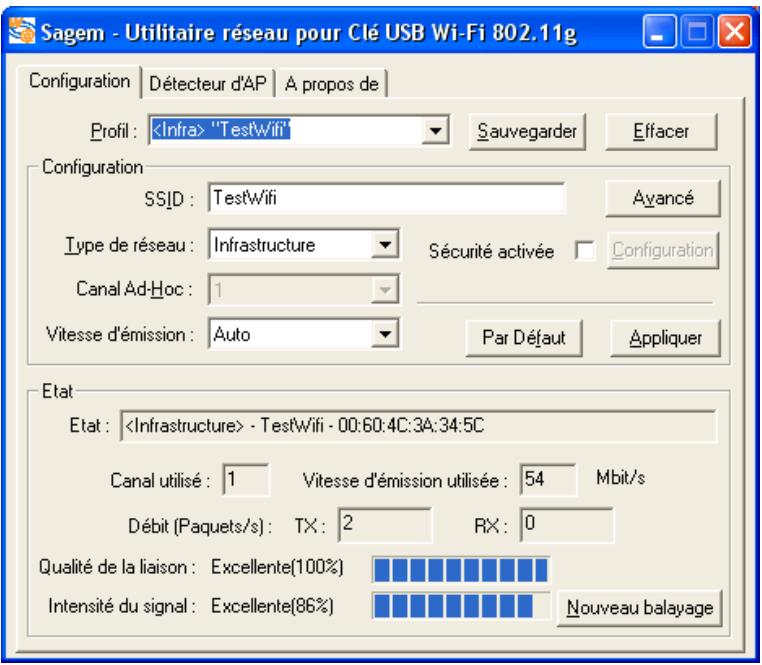

Double-cliquez sur cette icône pour faire apparaître la fenêtre principale de l'utilitaire de gestion du réseau sans fil.

Configuration de votre SAGEM Wi-Fi 11G USB ADAPTER pour réseau sans fil en mode infrastructure

Pour accéder à Internet, votre adaptateur Wi-Fi réseau doit être configurée en mode Infrastructure.

Dans l'écran principal de l'utilitaire de gestion du réseau sans fil, cliquez sur la flèche à droite du champ Type de Réseau et Sélectionnez « Infrastructure »

Sélection du SSD

Le SSID est une chaîne de caractères permettant d'identifier un réseau sans fil (c'est le nom du réseau). Pour faire partie d'un même réseau, les postes clients et le point d'accès (connecté à Internet) doivent tous utiliser le même SSID.

Si vous laissez le champ SSID à « ANY » (valeur par défaut), votre client s'attachera au point d'accès en service le plus proche.

Si vous connaissez le SSID du point d'accès auquel vous pouvez vous associer, entrez ce SSID dans le champ prévu à cet effet, puis cliquez sur le bouton « Appliquer » pour confirmer.

Le SSD peut comprendre jusqu'à 32 caractères. Il est sensible à lacke (majuscules/ minuscules).

Configuration des paramètres de cryptage

Pour protéger votre réseau sans fil et empêcher un ordinateur non autorisé d'accéder aux données transmises via ce réseau, la norme 802.11 définit différents standards de sécurisation de données comme l'authentification « Ouverte » et « Clé Partagée » avec un cryptage WEP (Wired Equivalent Privacy) ou l'authentification WPA-PSK (Wi-Fi Protected Access – Pre Shared Key) avec un cryptage TKIP (Temporal Key Integrity Protocol). L'activation ou non de la sécurisation est paramétrable dans le Point d'Accès et sur toute station équipée de la SAGEM Wi-Fi 11g USB.

ADAPTER pour réseau sans fil.

Pour que votre station 802.11g puisse dialoguer avec le Point d'Accès, il est nécessaire d'appairer les paramètres de sécurité des deux équipements.

Votre réseau ne pourrait fonctionner que dans les 2 configurations suivantes :

Sécurité inactive sur le Point d'Accès et sur votre Adaptateur Wi-Fi Sécurité active sur le Point d'Accès et sur votre Adaptateur Wi-Fi avec les mêmes paramètres de sécurité.

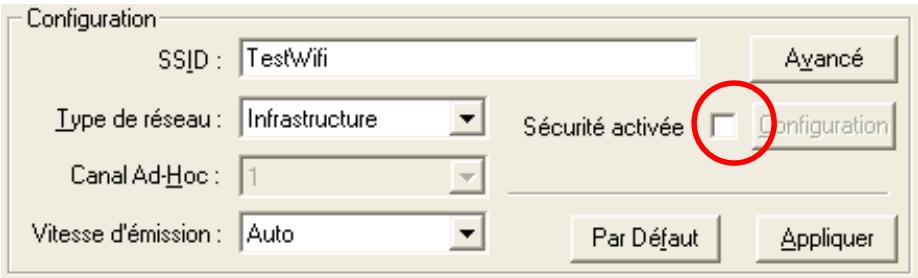

1) Sécurité non activée sur le point d'accès.

Si la sécurité n'est pas activée sur le Point d'Accès 802.11g, alors, il ne faut pas non plus l'activer sur la station. Vérifiez dans l'écran principal de l'utilitaire de réseau sans fil que la case à cocher Sécurité Activée n'est pas activée.

2) Sécurité activée sur le point d'accès.

Pour communiquer avec le Point d'Accès, vous devez impérativement utiliser le même niveau de sécurité sur votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil. Pour cela, cochez la case « Sécurité Activée » dans l'écran principal (onglet Configuration) de l'utilitaire de réseau sans fil.

La fenêtre « Sécurité » apparaît.

Parmi les niveaux de sécurité possibles, on vous décrit ici l'utilisation de la sécurisation Ouverte / WEP et de la sécurisation WPA-PSK / TKIP.

2.1) Cas du cryptage WEP :

Dans cette fenêtre « Configuration de la confidentialité », vous devez successivement :

besoin: Ouvrir fixer le mode de cryptage WEP est fixé désactiver l'authentification IEEE 802.1x choisir la taille de la clé WEP besoin l'index de la clé besoin le mode de génération de la clé besoinie (à partir d'une Phrase de Passe ou manuellement)

Longueur des clés

Il existe deux niveaux de cryptage WEP : un cryptage basé sur des clés de 40 ou 64 bits et un cryptage basé sur des clés de 104 ou 128 bits.

Les clés de 40 bits sont les mêmes que celles de 64 bits, en effet si leur longueur effective est de 64 bits, seuls 40 bits sont entrés par l'utilisateur, les autres étant automatiquement calculés. On parle donc indifféremment de clés de 40 ou 64 bits. Il en est de même pour les clés de 104 et 128 bits.

Le principe de fonctionnement est identique pour les deux niveaux. Dans les deux cas, vous devez désirer une longueur de clés de niveau identique à celle utilisée dans le Point d'Accès.

Mode de génération des clés

Il est possible de saisir manuellement les clés WEP que l'on souhaite utiliser. Cette saisie étant relativement fastidieuse en particulier pour les clés de 128bit, il est également possible de les générer automatiquement à partir d’une chaîne de caractères appelée « phrase de passe »

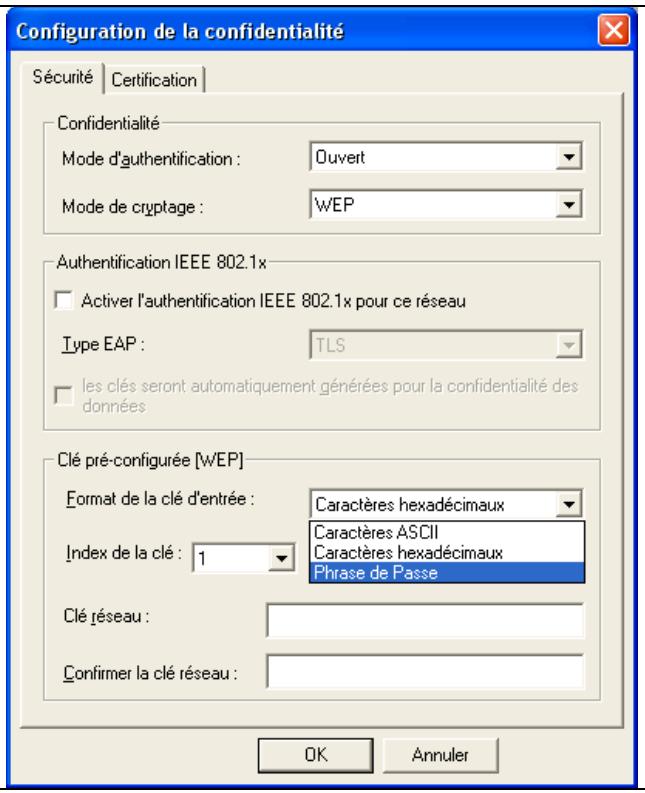

Génération des clés WEP à partir d'une «phrase de passe

1- Sélectionnez le type de clés à générer : 64bit ou 128bit. 2- Sélectionnez dans « Format de la clé d'entrée » : « Phrases de Passe ». 3- Choisir l'index de la clé 4- Saisissez la même chaîne de caractères dans les champ Clé Réseau et Confirmer la Clé Réseau. La clé est alors générée automatiquement à partir du libellé besoin. 5- Cliquez sur « OK » pour fermer la fenêtre de configuration de la confidentialité. 6- Cliquez enfin sur le bouton « Appliquer » dans l'onglet Configuration de l'utilitaire de réseau sans fil.

Avertissement : le numéro de clé choisi pour l'adaptateur Wi-Fi lié à la Phrase de Passe doit correspondre avec le numéro de clé lié à la Phrase de Passe utilisé par le point d'accès.

Génération manuelle des clés WEP

Vous pouvez créer manuellement jusqu'à 4 clés WEP.

1. Sélectionnez le type de clés à générer : 64bit ou 128bit. 2. Sélectionnez « Caractères ASCII » ou « Caractères hexadécimaux ». 3. Choisissez l'index de la clé. 4. Saisissez manuellement les clés que vous souhaitez en tenant compte des remarques exprimées ci-dessous sur la nature des caractères autorisés. 5. Cliquez sur « OK » pour fermer la fenêtre Cryptage. 6. Cliquez enfin sur le bouton « Appliquer » dans l'onglet Configuration de l'utilitaire de réseau sans fil.

Pour le chiffrage 64 bits, vous devez choisir entre :

Alphanumeric : 5 caractères (sensible aux majuscules/minuscules) dans la plage « a-z », « A-Z » ou « 0-9 » (par exemple MaCle) Hexadecimal : 10 chiffres hexadécimaux dans la plage « A-F », « a-f » ou « 0-9 » (par exemple 11AA22BB33)

Pour le chiffrement 128 bits, vous devez choisir entre :

Alphanumeric : 13 caractères (sensible aux majuscules/minuscules) dans la plage « a-z », « A-Z » ou « 0-9 » (par exemple MaCle12345678) Hexadécimal: 26 chiffres hexadécimaux la plage « a-z », « A-Z » ou « 0-9 » (par exemple 00112233445566778899AABBCC).

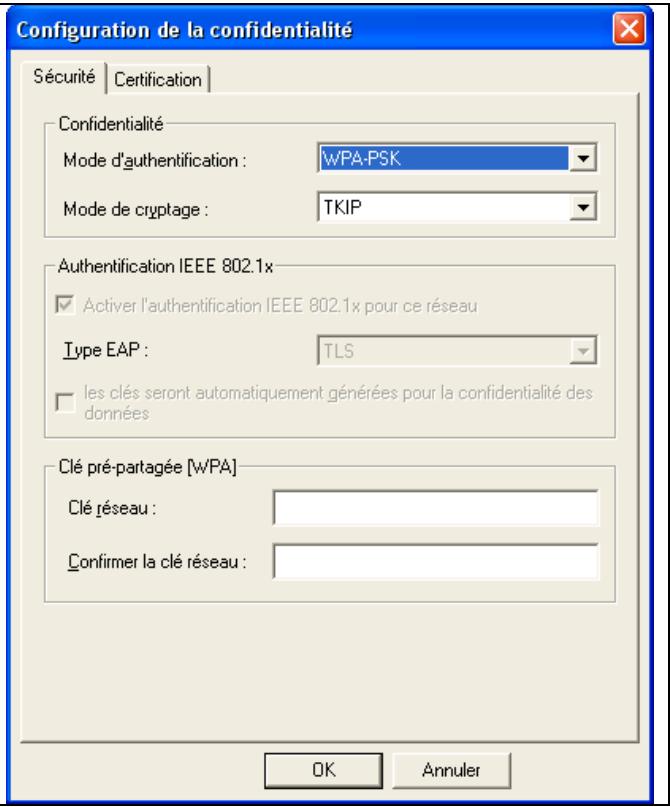

Pour windows seulement

1 - Choisir le mode d'authentication : WPA-PSK 2 - Choisir le mode de cryptage TKIP. 3 - Saisissez une chaîne de 8 à 63 caractères ou une clé de 64 caractères hexadécimaux dans le champ Clé Réseau et Confirmer la Clé Réseau. 4 - Cliquez sur «OK» pour fermer la fenêtre de configuration de la confidentialité. 5 - Cliquez enfin sur le bouton «Appliquer» dans l'onglet Configuration de l'utilitaire de réseau sans fil.

La configuration de votre SAGEM Wi-Fi 11g USB ADAPTER pour accéder à Internet sous Windows est terminée.

II. configuration pour accéder à internet sous MAC OS x.2 :

Lors d'une première installation de votre adaptateur USB Wi-Fi, vous devez lui créer un nouveau port réseau :

Dans le menu Préférences Système allez dans Réseau. Un message « Nouveau port détecté » apparait ; sinon dans le menu Afficher, CHOISSEZ Configuration des ports réseaux et cochez, s'il ne l'est pas, le port « adaptateur Ethernet ». Dans tous les cas cliquez ensuite sur appliquer. Si le port n'est pas présent ou apparait grisé, redémarrer l'ordinateur et recommencez l'opération.

Lancement de l'utilitaire de gestion du réseau sans fil

Vous pouvez au choix :

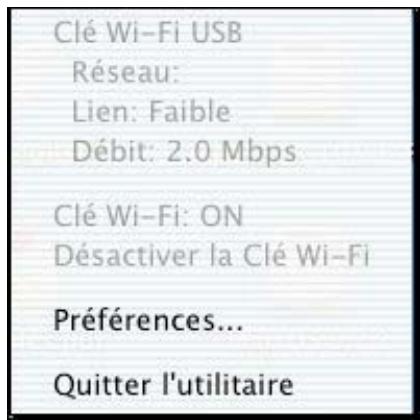

Cliquer sur l'icône Π^[t - 1], apparue en haut à droite de la barre de menu et sélectionner le menu « Préférences »,

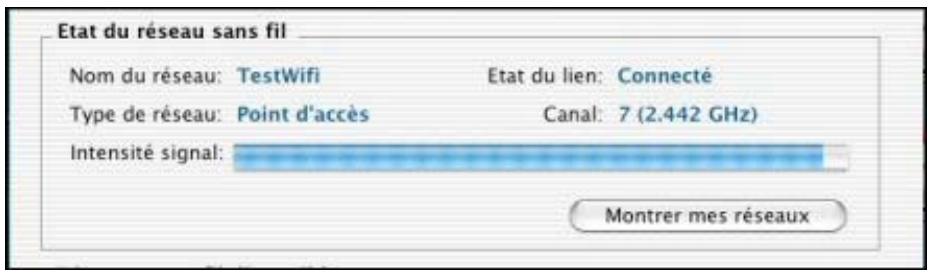

La fenêtre principale de l'utilitaire de gestion du réseau sans fil apparaît alors. Cliquez sur le bouton Démarrage balayage pour faire apparaître les réseaux sans fil disponibles.

Si un paramètre est modifié sur le Point d'Accès ou sur l'une des autres stations de votre réseau, cliquez sur le bouton Démarrage balayage pour qu'il soit pris en compte sur votre adaptateur USB Wi-Fi

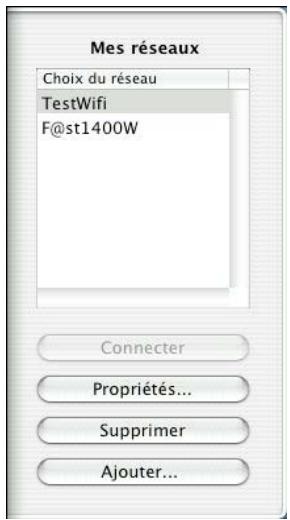

Configuration de votre SAGEM Wi-Fi 11Q USB ADAPTER pour réseau sans fil

Si le nom de votre réseau sans fil apparaît dans la fenêtre Réseaux sans fil disponibles, cliquez dessus puis cliquez sur Connecter. Si une clé WEP est nécessaire, la fenêtre qui suit apparait.

Pour créer un nouveau réseau sans fil, cliquez sur Montrer mes réseaux dans la fenêtre principale, l'écran ci-contre apparait. Puis cliquez sur Ajouter, vous obtiendrez l'écran qui suit.

Pour toute modification ultérieure sur un réseau sans fil, cliquez sur son profil dans la fenêtre ci-contre pour le mettre en surbrillance, puis cliquez sur « Propriétés ».

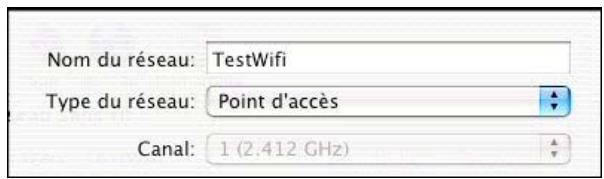

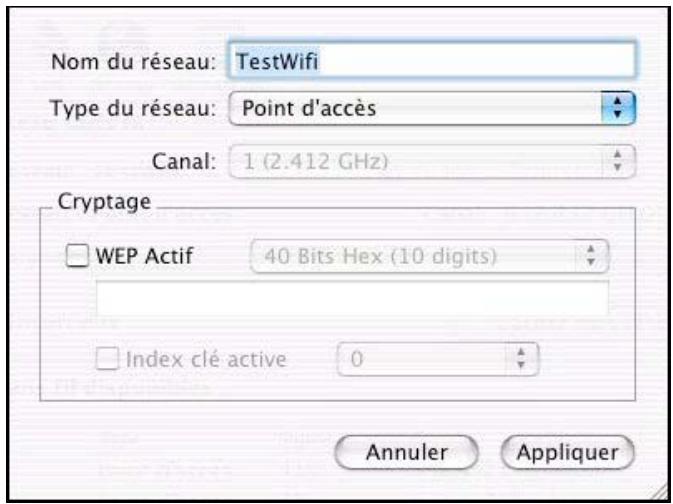

Sélection du SSD (nom du réseau sans fil) et configuration en mode infrastructure

Le SSID est une chaîne de caractères identifiant votre réseau sans fil. Pour faire partie de ce réseau sans fil, votre adaptateur USB Wi-Fi et le point d'accès connecté à Internet doivent tous utiliser le même SSID. Le SSID peut comprendre jusqu'à 32 caractères et il est sensible à la casse (majuscules/minuscules).

S'il s'agit d'un nouveau réseau sans fil, entrez le SSID du point d'accès auquel vous pouvez vous associer dans le champ « Nom du réseau » de la fenêtre de votre profil.

Pour permettre voir adaptateur USB Wi-Fi de réseau sans fil en mode infrastructure, allez dans le champ « Type du réseau », sélectionnez « Point d'accès » et cliquez sur « Appliquer » pour confirmer.

Configuration des paramètres de cryptage

Pour protégérer votre réseau sans fil et empêcher un ordinateur non autorisé d'accéder aux données transmises via ce réseau, la norme 802.11 définit un standard de chiffrement des données connus sous le nom de WEP (Wired Equivalent Privacy). L'activation ou non du chiffrement WEP est paramétrable dans le Point d'Accès et sur votre station équipée de la SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil.

Pour que votre station 802.11g puisse dialoguer avec le Point d'Accès, il est nécessaire d'entrer les paramètres de sécurité sur les deux équipements.

Votre réseau ne pourrait fonctionner que dans les 2 configurations suivantes :

WEP inactivé sur le Point d'Accès et sur votre Adaptateur USB Wi-Fi. WEP activé sur le Point d'Accès et sur votre Adaptateur USB Wi-Fi avec les mêmes paramètres de sécurité.

1) Chiffrement WEP non activé sur le point d'accès.

Si le chiffrement WEP n'est pas activé sur le Point d'Accès 802.11g, alors, il ne faut pas non plus l'activer sur la station. Vérifiez dans l'écran du profil de la connexion que la case « WEP actif » n'est pas cochée.

2) Chiffrement WEP activé sur le point d'accès.

Pour communiquer avec le Point d'Accès, vous devez impérativement activer le chiffrement WEP sur votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil. Pour cela, cochez la case « WEP actif » dans l'écran du profil de la connexion.

Dans cette fenêtre, vous devez successivement :

Sélectionner l'une des clés (elle qui est également sélectionnée dans le Point d'Accès) Choisir le type de cryptage WEP: 40 bits ou 104 bits Puis enfin générer les clés

Sélection des clés

Vous pouvez créer jusqu'à 4 clés WEP, mais seule l'une d'elles est active. Pour saisir une clé, vous devez d'abord cocher la case «Index Clé Active», sélectionnez l'index de la clé WEP que vous souhaitez saisir (la clé 1 correspond à l'index 0...), puis générez cette clé. Pour que l'une des clés que vous saisissez soit active, son index doit être visible dans la fenêtre d'index avant que vous cliquiez sur «Appliquer» pour confirmer.

Longueur des clés

Il existe deux niveaux de cryptage WEP : un cryptage basé sur des clés de 40 ou 64 bits et un cryptage basé sur des clés de 104 ou 128 bits.

Les clés de 40 bits sont les mêmes que celles de 64 bits, en effet si leur longueur effective est de 64 bits, seuls 40 bits sont entrés par l'utilisateur, les autres étant automatiquement calculés. On parle donc indifféremment de clés de 40 ou 64 bits. Il en est de même pour les clés de 104 et 128 bits.

Le principe de fonctionnement est identique pour les deux niveaux. Dans les deux cas, vous devez choisir une longueur de clés de niveau identique à celle utilisée dans le Point d'Accès.

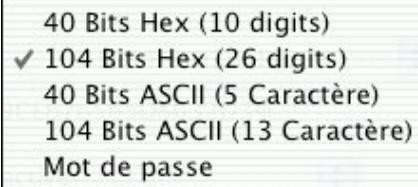

Mode de génération des clés

Il existe deux modes de saisie des clés WEP, un mode manuel à 40 ou 104 bits et un mode Mot de passe.

Ce second mode est propre au MAC, il permet de générer automatiquement une clé WEP de 40 bits à partir d'une chaîne de caractères uniquement compatible avec le système Airport d'Apple. Il ne pourrait pas être utilisé face au mode Phrase de Passe développé sur de nombreux équipements.

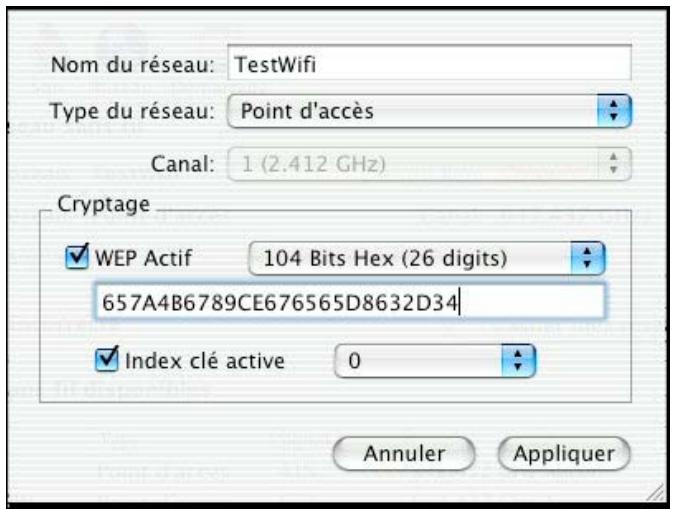

Génération manuelle des clés WEP

Pour cela, dans le sous-menu « Cryptage » de la fenêtre de votre profil :

Cochez la case « WEP Actif » Cochez la case « Index Clé Active » Positionnez l'index sur la clé WEP que vous pouvez activer (la clé 1 correspond à l'index 0, la clé 2 à l'index 1...) Sélectionnez le type de la clé à générer : 40 bits ou 104 bits en hexadecimal ou en ASCII. Saisissez manuellement la clé en tenant compte des remarques qui suivent sur la nature des caractères autorisés. Cliquez sur « Appliquer » pour confirmer

Pour le chiffrement 40 bits (64 bits), vous devez choisir entre :

Alphanumeric : 5 caractères (sensible aux majuscules/minuscules) dans la plage « a-z », « A-Z » ou « 0-9 » (par exemple MaCle) Hexadécimal : 10 chiffres hexadécimaux dans la plage « A-F », « a-f » ou « 0-9 » (par exemple 11AA22BB33)

Pour le chiffrement 104 bits (128 bits), vous devez choisir entre:

Alphanumeric : 13 caractères (sensible aux majuscules/minuscules) dans la plage « a-z », « A-Z » ou « 0-9 » (par exemple MaCle12345678) Hexadécimal: 26 chiffres hexadécimaux la plage « a-z», « A-Z » ou « 0-9 » (par exemple 00112233445566778899AABBCC).

La configuration de votre adaptateur USB Wi-Fi pour accéder à Internet sous Mac OS X.2 est terminée.

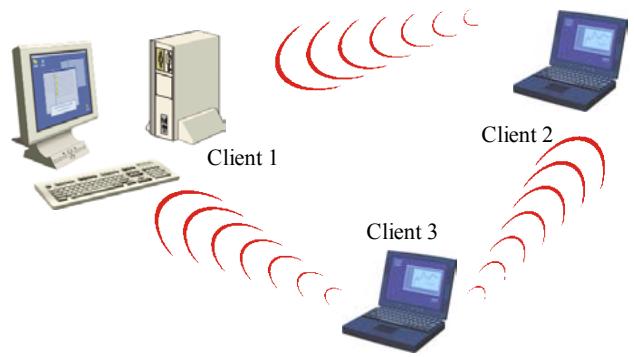

Configuration de votre adaptateur USB wi-fi en mode ad hoc

Votre SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil peut également être configurée en mode Ad Hoc. Ce mode n'est pas destiné à accéder à Internet mais peut être utile pour partager des fichiers ou une imprimante entre stations sans fil.

Configuration du type de réseau

Pour configurer votre matériel dans le mode Ad Hoc, accédez à l'écran principal de l'utilitaire de gestion du réseau sans fil, cliquez sur la flèche à droite du champ Type de Réseau et sélectionnez « Ad-Hoc »

Configuration du SSD

Le SSID est une chaîne de caractères permettant d'identifier un réseau sans fil (c'est le nom du réseau). Pour faire partie d'un même réseau, les postes clients doivent utiliser le même SSID.

Si vous souhaitez vous connecter à un réseau sans fil existant, saisissez le SSID de ce réseau dans le champ SSID de l'écran principal de l'utilitaire de réseau sans fil prévu à cet effet.

SSID: ANY

Si vous souhaitez créer un nouveau réseau sans fil, saisissez un SSID inutilisé pour identifier votre réseau.

Puis cliquez sur le bouton Appliquer de l'onglet Configuration pour confirmer les modifications.

Configuration du canal

Pour faire partie d'un même réseau, les postes clients doivent utiliser le même canal. Si vous souhaitez vous connecter à un réseau sans fil existant, CHOISSEZ LE CANAL DE CE RÉSEAU dans le champ Voie Ad-Hoc de l'écran principal de l'utilitaire de réseau sans fil prévu à cet effet. Cliquez ensuite sur le bouton «Appliquer» de l'onglet Configuration pour confirmer les modifications.

Si vous souhaitez créer un nouveau réseau sans fil, choisissez un canal inutilisé et cliquez ensuite sur le bouton «Appliquer» pour confirmer les modifications.

Configuration du cryptage

La configuration du cryptage WEP en mode Ad-Hoc est similaire à celle décrite pour se connecter à Internet au chapitre précédent.

La configuration de votre adaptateur USB Wi-Fi en mode Ad-Hoc sous Windows est terminée.

Configuration du SSD

Le SSID est une chaîne de caractères permettant d'identifier un réseau sans fil (c'est le nom du réseau). Pour faire partie d'un même réseau, les postes clients doivent utiliser le même SSID.

Si vous souhaitez vous connecter à un réseau sans fil existant, cliquez dessus dans la fenêtre Réseaux sans fil disponibles, puis cliquez sur Connecter ou saisissez le SSID de ce réseau dans le champ « Nom du réseau » de la fenêtre de votre profil. Cliquez ensuite sur le bouton « Appliquer » pour confirmer les modifications.

Si vous souhaitez créer un nouveau réseau sans fil, saisissez un SSID inutilisé pour identifier votre réseau et cliquez ensuite sur le bouton « Appliquer » pour confirmer les modifications.

Configuration du type de réseau

Pour permettre voir adaptateur USB Wi-Fi de réseau sans fil en mode Ad-Hoc, allez dans le champ «Type du réseau» de la fenêtre du profil de votre connexion, sélectionnez «Pair-à-Pair» dans le menu déroulant et cliquez sur «Appliquer» pour confirmer.

Configuration du canal

Pour faire partie d'un même réseau, les postes clients doivent utiliser le même canal. Si vous souhaitez vous connecter à un réseau sans fil existant, CHOISSEZ le canal de ce réseau dans le champ « Canal » de la fenêtre du profil de votre connexion. Cliquez ensuite sur le bouton « Appliquer » pour confirmer les modifications.

Si vous souhaitez créer un nouveau réseau sans fil, choisissez un canal inutilisé et cliquez ensuite sur le bouton «Appliquer» pour confirmer les modifications.

Configuration du cryptage

La configuration du cryptage WEP en mode Ad-Hoc est similaire à celle décrite pour se connecter à Internet au chapitre précédent.

La configuration de votre adaptateur USB Wi-Fi en mode Ad-Hoc sous Mac OS X.2 est terminée.

Voyant de l'adaptateur USB wi-fi

L'adaptateur USB Wi-Fi comporte un voyant vert indiquant l'état du lien radio :

Voyant allumé fixe : La connexion radio avec un Point d'Accès ou une autre station en mode Ad-Hoc est établie. Voyant clignotant : L'adaptateur USB Wi-Fi essaye d'établir la connexion radio. Voyant éteint : L'adaptateur USB Wi-Fi ne fonctionne pas ou n'arrive pas à joindre le réseau configuré.

Icône de l'utilitaire de gestion

La couleur de l'icône indique les états suivants du lien radio :

Bleu : Lien radio bon à excellent

Jaune : Lien radio utilisable, mais signal faible

Rouge : Absence de lien radio ou lien de qualité médiocre.

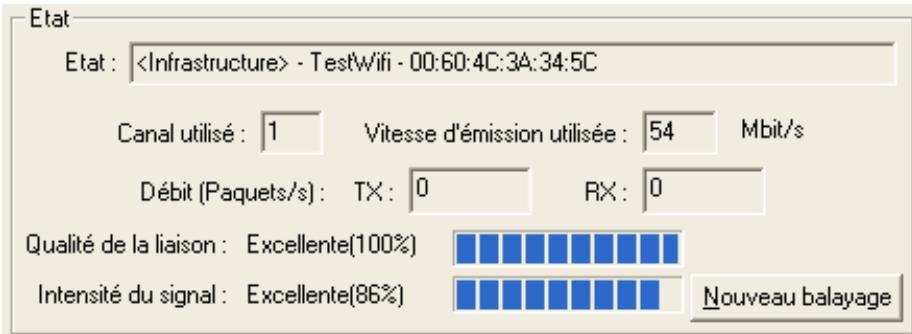

Champ état du menu configuration de l'utilitaire

Le champ Etat du menu Configuration fournit des informations plus détaillées :

État : Ce champ indique le mode de la connexion, le SSID et l'adresse MAC du Point d'Accès (Mode Infrastructure) ou de la Station distante (Mode Ad-Hoc) en connexion radio avec l'adaptateur USB Wi-Fi.

Canal utilisé : Indique le canal radio utilisé pour la connexion en cours

Vitesse d’émission : Indique le débit maximum de la connexion en cours de 54Mbit/s à 1 Mbps.

Débits : Indique les débits instantanés en émission et réception (en paquets/s). Ces débits sont actualisés en permanence.

Qualité de la liaison :

Il y a 4 niveaux possibles dépendant de la qualité du signal reçu :

100%~80%: Lien excellent

80%~60%: Lien de qualité moyenne

60%~40%: Lien de qualité moyenne

Inférieur à 40% : Absence de lien ou lien de qualité médiocre

Intensité du signal

Il y a 4 niveaux possibles dépendant de l'intensité du signal reçu :

100%~80%: Signal reçu très fort

80%~60%: Signal reçu fort

60%~40%: Signal reçu moyen

Inférieur à 40%: Pas de signal ou signal faible

L'icone de l'utilitaire de gestion

Jeu 2:07

La couleur de l'icône indique les états suivants du lien radio :

Noire : Présence du lien radio

Rouge : Absence de lien radio ou mauvais code WEP

En cliquant sur cette icône, le menu déroulant qui apparaît fournit des informations plus détaillées sur la liaison :

Débits : Indique le débit maximum de la connexion en cours (54 Mbps à 1 Mbps).

Lien : Il y a 4 niveaux possibles dépendant de la qualité du signal reçu :

Excellent: Lien de très bonne qualité

Bon: Lien de bonne qualité

Acceptable : Lien de qualité moyenne

Faible: Lien de qualité médiocre

Champ état du menu configuration de l'utilitaire

Le champ Etat du réseau sans fil du menu principal fournit également des informations sur la liaison en cours.

Nom du réseau : Ce champ indique le SSID du Point d'Accès (Mode Infrastructure) ou de la station distante (Mode Ad-Hoc).

Type du réseau : Indique le mode de la connexion : Point d'accès (Mode Infrastructure) ou Pair-Pair (Mode Ad-Hoc)

État du lien : Indique si la connexion avec un Point d'Accès ou une station distante est ou non établie ou si l'adaptateur USB Wi-Fi est absent.

Canal : Indique le canal radio utilisé pour la connexion.

Intensité signal : Cette barre de progression indique la qualité du signal reçu. Sa valeur en pourcentage s'affiche dans la colonne signal du champ Réseaux sans fil disponibles du menu principal.

Il y a 4 niveaux possibles dépendant de l'intensité du signal reçu :

100%~65%: Signal reçu très fort

65%~45%: Signal reçu fort

45%~30%: Signal reçu moyen

Inférieur à 30%: Pas de signal ou signal faible

Le champ Réseaux sans fil disponibles affiche tous les Points d'Accès accessibles par l'adaptateur USB Wi-Fi et fournit des informations sur ces liaisons. Il permet également de se connecter à un de ces Points d'Accès en double-cliquant dessus.

Description des fonctionnalités évoluées de l'utilitaire

Veuillez consulter le Manuel Utilisateur présent sur le CD-ROM pour une description complète des fonctionnalités offertes par les utilitaires de gestion de réseau sans fil 802.11g.

I. Désinstallation sous windows :

1. Dans le menu « Démarrer », sélectionnez Désinstaller l'utilitaire réseau pour SAGEM Wi-Fi 11g USB adapter et lancez le programme de déinstallation.
2. Suivez les instructions des différents écrans pour désinstaller l'utilitaire de réseau sans fil, puis cliquez sur « Terminer »
3. Vous pouvez maintenant débrancher votre adaptateur USB Wi-Fi.

II. Désinstallation sous MAC OS x.2 :

1. Réinsérez le CD-ROM d'installation dans votre lecteur de CD-ROM ; double-cliquez sur l'icône pour faire apparaître la composition du CD-ROM.
2. Lancez le programme de déinstallation lié sur le CD.
3. Un script de désinstallation s'exécute. Saisissez le mot de passe de votre compte Administrateur puis tapez sur la touche Entrée (J) de votre ordinateur.
4. Débrancher votre Adaptateur USB Wi-Fi et redémarrer votre ordinateur.
5. La déinstallation est terminée.

Dépannage

Si vous éprouvez des difficultés durant l'installation ou l'utilisation de la SAGEM Wi-Fi 11g USB ADAPTER pour réseau sans fil, contacter le fournisseur pour obtenir une assistance.

Problème	Solution
Lors de l'installation de l'adaptateur USB Wi-Fi sous Windows, un écran vous indique que le système n'a pas pu trouver de pilote pour ce périphérique.	• RedémarrezVote PC et suivez les écrons qui s'affichent.
Le voyant de l'adaptateur USB Wi-Fi ne s'allume pas.	• Vérifie que l'adaptateur USB Wi-Fi est correctement connectée.• Débranchez l'adaptateur USB Wi-Fi, puis rebranchez là dans le même port USB de votre Ordinateur.• Sous Windows, vérifie que le pilote de l'adaptateur USB Wi-Fi a bien été installé. Dans le cas contraire faites une déinstallation puis réinstallé le.
Le voyant de l'adaptateur USB Wi-Fi clignote et il est impossible d'acceder à votre Point d'Accès ou aux autres stations de votre réseau.	• Vérifie que le SSID et les clés de chiffrement WEP sontidentiques sur les ordinateurs et le point d'accès qui fontpartie du même réseau.• Sous MAC, vérifie que l'index de la clé WEP active abien été sélectionné et la case index clé active cochée.• Vérifie que le réseau sans fil est opérationnel.
Sous MAC, le voyageant de l'adaptateur USB Wi-Fi est allumé fixe mais vous ne parvenez pas à vous connecter à Internet ou à une autre station en mode Ad-Hoc.	• Vérifie quevotesr ordinateur a bien créé un nouveau portréseau : dans le menu Préférences Système allez dansRéseau.Dans le menu Afficher,choisissezConfiguration des ports réseaux et vérifie que le portAdaptateur ethernet est bien créé et qu'il est coché,s'il ne l'est pas cochez le et cliquez sur appliquer.Si le port n'est pas créé ou s'il apparait grisé,redémarrez l'ordinateur et recommencez l'opération.
Après un redémarrage de votree ordinateur (PC ou Mac) celui-ci ne parlient pas à détecter l'adaptateur USB Wi-Fi bien qu'elle soit enfichée.	• Débranchez l'adaptateur USB Wi-Fi puis rebranchez là dans le même port USB de votre Ordinateur.
