MODE D'EMPLOI PVR 6280T FR SAGEM

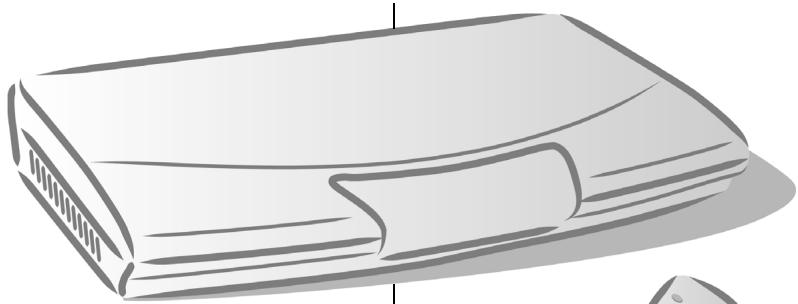

Récepteur / enregistreur de télévision numérique terrestre à DISQUE DUR et DOUBLE TUNER
avec Lecture / Sauvegarde de photos numériques
(Fonctions photo uniquement pour le PVR6600T)
MODE D'EMPLOI
- CHERS CLIENTS 1
- CONSIGNES GÉNÉRALES 2
2-1. SÉCURITÉ 2 2-2. PRECAUTIONS D'EMPLOI 2 2-3. ENVIRONNEMENT 2
- PREPARATION 3
3-1. ACCESSORIES FOURNIS 3 3-2. ANTENNE DE RECEPTION TERRESTRE 3
- TELECOMMANDE 4
4-1. TELECOMMANDE 4 4-2. PILES 4
- INSTALLATION RAPIDE 5
5-1. BRANCHEMENTS 5 5-2. PREMIÈRE INSTALLATION 6
- MENUS D'INSTALLATION 7
6-1. CONFIGURATIONS UTILISEURS 7 6-2. INSTALLATION RECEPTEUR 8
- INFORMATIONS 10
7-1. RÉCEPTEUR 10 7-2. DISQUE DUR 10 7-3. SIGNAL D'ANTENNE 10
- UTILISATION QUOTIDIENNE 11
8-1. CHOISIR UNE CHAINE DE TELEVISION 11 8-2. CHOISIR UNE RADIO 12 8-3. AJUSTER LE VOLUME AUDIO 12 8-4. CHANGER LA LISTE DES FAVORIS 12 8-5. CHOIX TEMPORAIRE DES LANGUES AUDIO ET DES SOUS-TITRES 12 8-6. TELTEXTE 13 8-7. COMMUTATEUR TV/VCR 13 8-8. GUIDE ELECTRONIQUE DES PROGRAMMES 13
- ENREGISTREMENT VIDEO 14
9-1. MODE DIRECT/MODE DIFFERÉ 14 9-2. ENREGISTREMENT IMMÉDIAT 15 9-3. ENREGISTREMENT PROGRAMME DEPUIS LE MENU 15 9-4. ENREGISTREMENT PROGRAMME DEPUIS LE GUIDE DES PROGRAMMES 16 9-5. LIST DES PROGRAMMES ENREGISTRES 16 9-6. Gestion DE LA LISTE DES ENREGISTREMENT 17 9-7. SAUVEGARDER UN ENREGISTREMENT SUR UN AUTRE EQUIPEMENT 18
- ÉDITEUR PHOTOS (SEULEMENT SUR PVR6600T) 19
10-1. PRECAUTIONS D'EMPLOI 19 10-2. LANCEMENT DE L'EDITEUR PHOTOS 19 10-3. LECTURE ET TRANSFERT D'UN ALBUM PHOTO DEPUIS UNE CARTE MÉMOIRE 21 10-4. GESTION DES ALBUMS 23 10-5. GESTION DES PHOTOS 23 10-6. IMPRESSION 24
- CONNEXION D'UN ORDINATEUR 25
12. MISE A JOUR DU LOGICIEL 25 13. BRANCHEMENTS PÉRIPHÉRIQUES 26 14. RÉFÉRENCE 26
14-1. EN CAS DE PROBLEMES 26 14-2. DONNEES TECHNIQUES 27 14-3. GARANTIE 27
Cette nouvelle génération de Récepteurs Sagem Communication dédiée à la télévision Numérique Terrestre est équipée d'un disque dur. Ce plus technologique vous permet non seulement d'effectuer des enregistrements vidéo mais aussi, dans sa version PVR6600T, de gérer des albums photos avec la capacité de les imprimer.
Dès que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services.
Vous pourrez mettre à jour leur récepteur si de nouvelles fonctions ou nouveaux services sont disponibles.
Le Récepteur Sagem Communication suit une stratégie de développement continu, c'est pourquoi nous nous réservons à tout moment le droit d'apporter sans préavis des modifications ou améliorations au produit décrit dans ce mode d'emploi.
Ce produit est conforme à la directive EMC 89/336/CEE.
Marquage CE: Le marquage CE certifie que le produit est conforme aux critères essentiels de la Directive 1999/5/CE du Parlement et Conseil Européen relative aux équipements radio et équipements de télécommunications, pour la sécurité et la santé des utilisateurs, ainsi que pour les interférences électromagnétiques.
La déclaration de conformité CE peut être visualisée sur le site Sagem Communication "www.sagem.com", section support, ou peut être obtenue à l'adresse suivante:
Sagem Communication
4, rue du Petit Albi
95800 Cergy Saint-Christophe - France
SAGEM est une marque déposée de Sagem Communication (Groupe SAFRAN).
Copyright © SAGEM SA
Tous droits réservés
Attention
Le code d'installation par défaut de votre décryptage est 1234
2-1 Sécurité
L'utilisation du Récepteur est soumise à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre Récepteur vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :
- De l'instituer à l'intérieur à l'abri du soleil et de la pluie : Evitez les températures extrêmement chaudes ou froides. Placez le récepteur et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du récepteur. En cas d'orage, il est conseillé de débrancher la prise d'antenne. Même si le récepteur et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
- De placer le récepteur et le bloc secteur dans un endroit sec et aéré.
- De le protégé de l'humidité : Mettez le récepteur et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénétre dans le récepteur ou l'adaptateur réseau, débranchez-les par la prise réseau du l'adaptateur et prévenez l'exploitant.
- D'éviter les chocs violents : N'utilisez jamais le récepteur s'il est endommagé. Placez toujours votre récepteur sur une surface plane et il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le récepteur ni le bloc secteur ! Il existe un risque de choc électrique. Toute intervention éventuelle doit être effectuée par un personnel qualifié.
- D'utiliser exclusivement le bloc secteur fourni : Raccordez celui-ci sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, les adaptateurs secteur servent de dispositif de sectionnement de l'alimentation 230V. Ils doivent être situés à proximité de l'appareil et doivent être assemblés accessibles.
- De ne rien poser sur le récepteur (ce qui nuirait à une bonne aération) : Les fentes d’aération situées sur le boîtier protègent tout récepteur de la surchauffe. Ne placez aucun objet, tel qu’un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le récepteur dans un compartiment, veillez à laisser un espace d’au minimum 10 cm de chaque côté et de 20 cm à l’avant et à l’arrière du récepteur.
- De le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.
2-2 Precautions d'emploi
Interférences : Ne placez pas le récepteur à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.
Disque dur : Cet équipement contient un disque dur. Veuillez attendre le passage en veille avant de débrancher et de déplacer votre équipement.
2-3 Environnement
La préparation de l'environnement est une préoccupation essentielle de Sagem Communication. Sagem Communication a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.
La présence du logo (point vert) signifie que SAGEM SA verse une cotisation à un organisme national agréé. Cette cotisation permet de développer des infrastructures en collaboration avec les collectivités locales pour améliorer la récupération et le recyclage des emballages.
La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques.
Votre équipement et les piles/batteries qu'il contient ne doit en aucune cas être jeté dans la nature ou avec les déchets non-triés (les batteries doivent être retirées conformément à l'instruction du présent livre). - Des points de collecte sont mis à votre disposition localement (déchetteries, collecte sélective, etc.). - Un système de reprise gratuite est prévu dans les points de distribution, en cas d'achat d'un équipement équivalent.
Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électroménager et électronique qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine en raison de la présence de substances dangereuses.
De la même façon, respectez les règles de tri mises en place pour les déchets d'emballages.
3. PREPARATION
Votre récepteur est livré avec les pièces suivantes :
1 télécommande; - 2 piles (AAA) pour la télécommande; - 1 câble péritel pour la connexion avec le téléviseur; - 1 adaptateur secteur et son cordon secteur; - 1 mode d'emploi.
3-2 Antenne de réception terrestre
Pour obtenir une meilleure réception, il vous suffira bien souvent et seulement de réorienter votre antenne. Autrement, vous pouvez également raccorder une seconde antenne à votre système. Pour de plus amples informations, veuillez contacter votre vendeur spécialisé.
3-2-1 Antenne extérieure classique :
Utilisez de préférence une antenne de toit extérieure conçue pour la réception des canaux VHF et UHF compris entre 06 à 11 et 21 à 69. Cependant :
- Dans le cas où votre immeuble serait équipé d'un modèle d'antenne ancien, les chaînes numériques transmises à des fréquences élevées pourraient être difficiles voir impossibles à recevoir. Seul un changement d'antenne pourrait résoudre le problème.
- Dans le cas où votre immeuble serait équipé d'un système d'antenne qui comprendrait un filtre et un sélecteur de canal, la réception ne fonctionnerait certainement pas correctement. Il faudra alors s'adresser à la régie de l'immeuble.
- Certaines antennes dirigées vers un émetteur analogique devront être réorientées en direction d’un émetteur numérique TV.
- Si vous rencontrez des problèmes de réception, vous pouvez aussi essayer de monter l'antenne à différentes hauteurs.
3-2-2 Antenne intérieure et antenne installée sur balcon ou fenêtre :
Dans des conditions de réception idéales, ce type d'antenne suffit. Voici cependant quelques remarques et conseils :
Utilisez une antenne conque pour la réception des canaux compris entre 06 à 11 et 21 à 69. - Installez l'antenne près de la fenêtre et orientez-la en direction de l'émetteur numérique TV. Utilisez de préférence une antenne avec amplificateur.

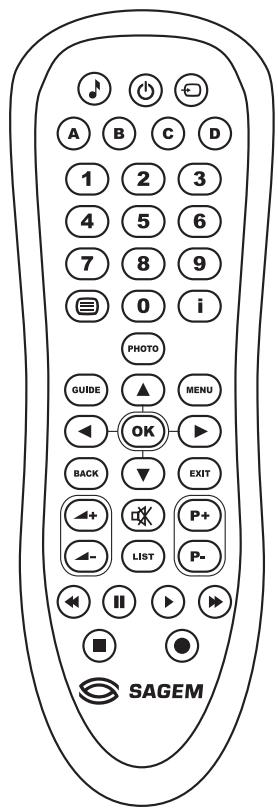

4-1 Télécommande
Pensez à diriger la télécommande vers le récepteur lorsque vous l'utilisez.
| TOUCHES | FUNCTION |
| A B C D 0-9 | Radio: Accès au mode radioAllumer oumettre en veille le récepteurTV-AUX: Gérer les sorties Péritel et fonctions TélétexteChoixcontextuelsAccéderaux chaînes et à différentsCHOIX TEXTEAccéderau TélétexteAfficher des informations sur un programmeAccéderau mode PHOTO sponVR6600TAccéderau guide des programmesAccéderaux menusSe déplacere sur une page, un menu... |
| OK BACK EXIT | Valider une fonction, un besoinRevenir sur l'écran ou le mode précédentSortir d'un écran, d'un modeAugmenter ou diminuer le volume sonoreCouper le son |
| P+ P- LIST | Changer de chaîneAccédera à la liste des enregistementsAller en arrêtere sur un enregistrementSemettre en pauseLire un programmeAvancer rapidement sur un enregistrementArrêtErRegistrar |
Les fonctions de la télécommande en MODE PHOTO font l'objet d'un traitement spécial en page 20.
4-2 PILES
Pour fonctionner, la télécommande a besoin de deux piles (AAA).
Le dessin dans le département des piles vous indique comment les installer.
Les piles fournies ne sont pas rechargeables.
5. Installation RAPIDE
Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans votre région.

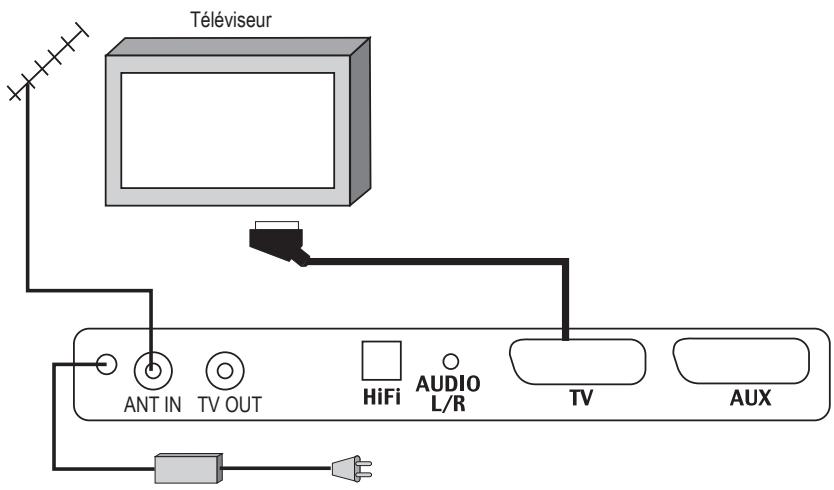

5-1 Branchements
Avant de commencer la mise en service du Récepteur, assurez-vous que la livraison est complète : mode d'emploi, télécommande, piles (X2), cordon péritel et adaptateur secteur.
Veillez à ce que les appareils à raccorder entre eux (Récepteur, TV, VCR...) soient tous hors tension avant d'effectuer les divers branchements.
Raccordez les appareils entre eux comme indiqué sur les schémas et rebranchez-les sur le secteur.
Pour une qualité optimale, raccordez de préférence le cordon Péritel sur la prise Péritel TV marquée de 3 points (RVB).

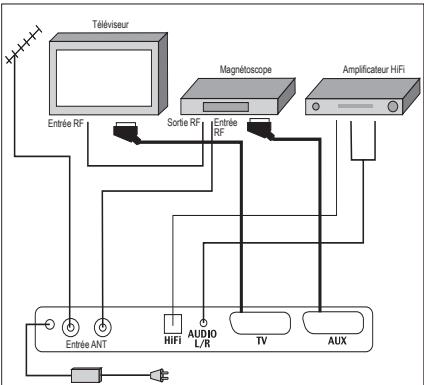

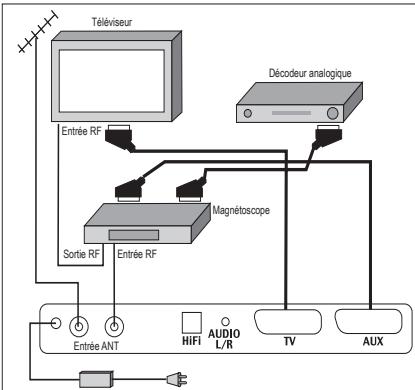

Pour les branchements de matériels périphériques, reportez-vous au § 13 "BRANCHEMENTS PÉRIPHÉRIQUES", page 25.
5-2 Première installation
Après avoir correctement raccordé le Récepteur, vous devez exécuter une première installation. Allumez votre Récepteur (N'oubliez pas d'allumer aussi votre télé). Un écran d'accueil s'affiche.
Quand le Récepteur est prêt, appuyez sur OK pour lancer l'installation.
Sélectionnez la langue et le pays (France) en utilisant les touches 4 et 5 et validez en appuyant sur 0.
Le récepteur recherche automatiquement les canaux disponibles.
Si aucun canal n'a été trouvé, le récepteur vous propose de régler l'antenne.
Entrez un numéro de canal (consultez la liste des canaux émettant dans votre secteur).
Ajustez l'antenne jusqu'à ce que les signaux de niveau et de qualité soient verts.
Appuyez sur Back pour revenir à la recherche des canaux.
En cas de problèmes persistants, veuillez vous adresser à votre vendeur spécialisé ou vous mettre en contact avec la Hotline de Sagem Communication.
Hotline France: 08 92 23 04 25*.
*0,34 €/min, tarif en vigueur au 27/06/2005
6-1 Configurations utilisateurs
Pour se déplacer dans les écrans et effectuer les différents paramétrages, il suffit d'utiliser les touches (↓, ↑, ↓, ↓) pour indiquer ses besoins, (OK) pour valider, et (BACK) pour sortir des écrans. Pour accéder à l'écran des paramètres utilisateurs, appuyez sur (MENU). Une fois dans le menu principal, CHOISSEZ INSTALLATION.
Une demande de code s'affiche : Tapez 1234 puis (OK). Pour changer le code, voir paragraphe suivant. Choisissez alors CONFIGURATION UTILISATEUR.
6-1-1 Changement de code récepteur (code d'accès)
Dans Configuration utiliser, CHOISSEZ CHANGEMENT DE CODE RECEPTEUR.
Ce code sert et vous est demandé pour le verrouillage de l'installation, le verrouillage du récepteur, le verrouillage des chaînes et le verrouillage des enregistrements.
Le code d'accès par défaut est 1234. Si vous entrez le code 0000, les fonctions de contrôle sont désactivées.
6-1-2 Sélection de la langue
Dans CONFIGURATION UTILISATEUR, choisissez CONFIGURATION DES LANGUES.
Dans le menu langue, CHOISSEZ la langue désirée pour les menus, I'audio et les sous-titres.
6-1-3 Préférences utiliser
Dans CONFIGURATION UTILISATEUR, choisissez PREFERENCES UTILISATEUR.
Surveillance réseau : Il est possible de programmer une surveillance réseau. Dans ce cas, vous serez avisé à la mise en place de chaque nouvelle chaîne ou de chaque nouveau service.
Durée d'affichage bandeau et Transparence du bandeau : Il est possible de régler la durée d'affichage des bandeaux ainsi que leur transparence.
Durée d'affichage volume : Il est possible de régler la durée d'affichage du témoin volume.
Pays : Confirmez votre situation géographique.
6-1-4 Installation de la liste des chaînes favorites
DANS CONFIGURATION UTILISATEUR, CHOISISSEZ LISTES DES CHÂNES FAVORITES.
Sélection de la liste : Par défaut, toutes les chaînes trouvées durant l'installation se trouvent sur la liste A. Cette liste n'est pas modifiable, elle sert de référence pour créer les autres listes.
Il y aura deux sortes de listes distinctes (les listes des TV et les listes des RADIO). Pour créer de nouvelles listes (de B à H), sélectionnez cette liste puis confirmez par CREER/MODIFIER. Sélectionnez les chaînes TV ou les radios à inclure dans la colonne de droite. Confirmez avec la touche D (Bleue). Mémorisez la création ou les modifications avec la touche C (Jaune).
6-1-5 Verrouillage et autorisation parentale
Dans CONFIGURATION UTILISATEUR, choisissez VERROUILAGE PARENTAL
Verrouillage général : Verrouille complètement l'accès au Récepteur par un code. Si vous choisissez OUI, vous serez invité à entrainer votre code d'accès (par défaut 1234) chaque fois que vous allumerez votre récepteur. Verrouillage des chaînes : Active le verrouillage de toutes les chaînes. Si vous choisissez OUI, vous serez invité à entrainer votre code d'accès chaque fois que vous voulez regarder une chaîne.
Chaînes à verrouiller: Pour ne verrouiller que certaines chaînes. Vous serez invité à entraîner votre code d'accès chaque fois que vous voudrez regarder une chaîne verrouillée.
6-2 Installation récepteur
Pour se déplacer dans les écrans et effectuer les différents paramétrages, il suffit d'utiliser les touches (↓), (▲), (▼) pour indiquer ses besoins, (OK) pour valider, et (BACK) pour sortir des écrans.
Pour accéder à l'écran de l'Installation Récepteur, appuyez sur OK. Une fois dans le menu principal, CHOISSEZ INSTALLATION puis INSTALLATION RECEPTEUR.
6-2-1 Recherche de chaînes
Dans INSTALLATION, choisissez RECHERCHE DES CHÂNES.
Une barre témoigne de l'avancement des recherches.
Si des chaînes sont trouvées, une fenêtre propose de les valider.
Le nombre de chaînes dans la liste peut être inférieur au nombre affiché pendant la scan, suite à la suppression des doublons à la fin du processus de recherche.
Si aucune chaîne n'est trouvée, réferez-vous à la rubrique Signal antenne pour régler l'antenne.
6-2-2 Réglages TV, VCR, home cinéma
Dans INSTALLATION, choisissez CONFIGURATION VIDEO ET AUDIO.
Naviguez grâce aux flèches de déplacement et faites vos choix puis validez. Pour faire ces choix, référez-vous aux notices de vos équipements vidéo et audio. Si vous n'êtes pas sûr, laissez les paramètres par défaut (ne les changez pas).
FORMAT D'ECRAN TV : Sélection du format d'affichage 4/3 ou 16/9. Dans le mode 4/3 Letter Box, le mode de visualisation sera automatiquement commuté lorsque le programme est diffusé en 16/9.
STANDARD PERITEL TV : Sélection du type de signal vidéo (RVB ou PAL) sur la sortie péritel TV. Pour une meilleure qualité d'affichage, CHOISSEZ LE MODE RVB. Si votre téléviseur ne supporte pas ce mode (RVB ou RGB), sélectionnez PAL.
NIVEAU RVB PERITEL TV : Adaptation des niveaux de sortie des signaux RGB. Permet d'adapter ce niveau à son téléviseur.
PERITEL AUX : Sélection du type de signal video PAL ou SHVS sur la sortie péritel AUX. Choisissez le type en fonction de votre magnétoscope.
SORTIE AUDIO NUMERIQUE : Sélection du type de donnée audio sur la sortie optique DIGITAL AUDIO. Si vous choisissez le mode "HOME CINEMA", lorsqu'un programme compteant un signal audio de type AC3 est diffusé, ce signal est directement transmis à votre amplificateur. Sinon c'est le signal audio principal qui est transmis sur cette sortie.
Ne sélectionnez le mode "HOME CINEMA" que si vous êtes connecté à un amplificateur supportant ce mode. De plus, lorsque vous désiselectez ce mode et que vous êtes sur un programme diffusant un son AC3, les sorties sons vers le téléviseur sont coupées.
6-2-3 Retour aux configurations initiales
Dans INSTALLATION, choisissez RETOUR CONFIGURATION INITIALE.
Dans ce cas, toutes les chaînes et paramètres seront perdus si vous validez ce besoin.
7. Informations
Les informations contenues dans ce menu peuvent vous être demandées si vous contactez votre fournisseur ou un autre service (Maintenance par exemple). Ce sont des informations relatives à votre récepteur et au logiciel embarqué.
Dans MENU PRINCIPAL, choisissez INFORMATIONST TECHNIQUES.
7-1 Récepteur
Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR VOTRE RÉCÉPTEUR.
7-2 DISQUE DUR
Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONSSUR LE DISQUE DUR.
7-3 SIGNAL d'antenne
Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.
Entrez une valeur dans la ligne CANAL, pour connaître le niveau et la qualité de ce canal.
8-1-1 Avec les touches ^+ et _, ou les touches 0-9
Appuyez sur les touches ^+ ou ^- pour changer de chaînes ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche (BACH).
8-1-2 Depuis la liste des chaînes
Appuyez sur la touche (ok) pour afficher la liste des chaînes, faites votre choix puis appuyez de nouveau sur (ok) pour le valider.
Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche (BACK).
8-1-3 Bandeau informations chaînes
Chaque fois que vous sélectionnez une nouvelle chaîne, un bandeau d'information s'affiche à l'écran.
La qualité et la quantité des informations ne dépendent pas de votre Récepteur mais sont fournies par les chaînes elles-mêmes.
Il est possible de régler la durée et la transparence du bandeau dans les Préférences utilisateur.
8-1-4 Bandeau plus d'informations
Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche (i) de votre télécommande.
Appuyez de nouveau sur ① ou sur ④ pour supprimer le bandeau d'informations.
Si ce service est fourni par votre opérateur.
Appuyez sur la touche O pour passer en mode RADIO.
Appuyez sur la touche pour revenir en mode VIDEO.
8-3 Ajuster le volume AUDIO
Volume : Le volume se règle avec les touches et .
Mode muet : Le son se coupe si vous appuyez sur la touche ①. Le son revient si vous appuyez à nouveau sur cette même touche.
Le son sur la prise Péritel AUX et sur les sorties audio Hi-Fi et audio numérique n'est pas affecté par ces opérations.
8-4 Changer la LISTE des favoris
Appuyez sur ① pour afficher l'écran. Appuyez sur la touche D (Bleu) pour faire défiler les listes.
Il est aussi possible de créer une nouvelle liste de favoris dans le menu LISTE DES CHAINES FAVORITES.
8-5 Choix temporaire des langues AUDIO et des sous-titres
Appuyez sur (i) pour afficher le bandeau informations étendu.
Appuyez sur (0k) pour afficher le bandeau AUDIO.
Appuyez sur et pour sélectionner les langues audio et les sous-titres.
8-5-1 Langues et pistes audio
Choisissez la langue ou le type de piste audio dans la liste proposée.
Toute modification est immédiatement prise en compte.
8-5-2 Langue des sous-titres
Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.
Si ce service est fourni par votre opérateur.
Appuyez sur la touche (2) de votre télécommande pour accéder au mode Télétexte.
Pour accéder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches 4 et .
8-7 Commutateur TV / VCR
Appuyez sur la touche touches de votre télécommande pour commuter et faire que le signal du magnétoscope soit renvoyé vers la télévision. Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Peritel.
Si ce service est fourni par votre opérateur.
Appuyez sur la touche touches (guide) pour accéder au guide électronique des programmes.
Sélectionnez une chaîne dans la liste pour obtenir des informations sur le programme en cours sur cette chaîne. Une réservation du programme en cours s'affiche en haut à gauche.
De même, d'autres informations sur les différents programmes à partir de la période.
Des enregistrements de programmes sont possibles depuis le guide électronique (voir "Enregistrement programme depuis le guide des programmes", page 16).
Enregistreur video : enregistrements et gestion des enregistrements
De 20 à 75 heures d'enregistrement possibles suivant les modèles et la capacité du disque dur.
Il est possible de visualiser un programme pendant l'enregistrement d'un autre programme.
De même, on peut regarder un programme en mode différé pendant l'enregistrement d'un autre programme.
Deux enregistrements ne peuvent être programmés sur le même créneau horaire.
9-1 Mode DIRECT / mode différé
L'appareil sauvegarde automatiquement les 30 minutes antérieures de la chaîne regardée. Ce mode d'enregistrement glissant permet d'arrêter le direct, de revenir en arrière et de revoir le programme en léger différé.
Appuyez sur () () () et () pour vous situer dans l'enregistrement glissant. Un bandeau avec le décalage temps Différé/Direct est affiché en haut de l'écran.
9-1-1 Pause
Il est possible d'arrêter le différé avec la touche (1). Sur le bandeau, on doit alors le différé prendre du retard sur le direct.
9-1-2 Retour rapide
Il est possible de se déplacer rapidement en arrêt avec la touche
Sur le bandeau, on voit alors le décalage Différé/direct augmenter. En appuyant plusieurs fois sur cette touche, on augmente la vitesse de déplacement (jusqu'à 600 fois la vitesse nominale). On peut donc revenir 30 minutes en arrêt (note : Pour cela, le programme en cours aura dû être regardé au moins 30 minutes).
9-1-3 Avance rapide
Il est possible de se déplacer rapidement en avant avec la touche
Sur le bandeau, on va alors le décalage Différé/direct diminuer. En appuyant plusieurs fois sur cette touche, on augmente la vitesse de déplacement (jusqu'à 600 fois la vitesse nominale). Si on reste en avance rapide, on finit par retrouver le direct.
Pour lire en différé, il suffit d'appuyer sur la touche
9-1-5 Stop
Pour revenir au direct, il suffit d'appuyer sur la touche (
9-2 Enregistrement immédiat
Pour enregistrer un programme en direct, se positionner sur la chaîne et appuyer sur ⨀
On peut ensuite changer de chaînes sans que cela affecte l'enregistrement en cours.
Pour arrêter un enregistrement, appuyer sur la touche
Il est possible de verrouiller l'accès de l'enregistrement. Pour cela, après
Avoir appuyé sur , appuyer sur la touche i. Se déplacer sur la ligne Verrouillage et sélectionner OUI.
Dans la liste des programmes, le programme verrouillé sera alors caché. Il faudra appuyer sur B (LISTE COMPLETE) pour accéder au programme verrouillé (cf. chapitre liste des enregistrements).
Quand on appuie sur la touche ◎ plusieurs fois, on peut sélectionner une durée d'enregistrement par pas de 30 minutes avec une durée maximum de 4 heures.
9-3 Enregistrement programme depuis le MENU
Appuyez sur la touche (MEN) puis confirmez la programmation des enregistrements.
Se placer sur une ligne vierge avec et , et appuyer sur . Un écran apparait qui permet de faire les choix d'enregistrement.
Choix de fréquence d'enregistrement :
UNIQUE (une seule fois par jour et à l'heure programmée).
HEBDOMADAIRE (une fois par semaine à l'heure programmée).
QUOTIDIEN LUN-VEND (à l'heure programmée, tous les jours du lundi au vendredi et toutes les semaines).
QUOTIDEN LUN-SAM (à l'heure programmée, tous les jours du lundi au samedi et toutes les semaines). QUOTIDEN LUN-DIM (à l'heure programmée, tous les jours et toutes les semaines).
Entrez ensuite la chaîne, la date, le début et la fin d'enregistrement.
Validez le verrouillage si désiré pour limiter l'accès à cet enregistrement (cf. Liste des enregistrements). Confirmez la programmation.
Pour modifier un enregistrement, se rendre à nouveau dans la programmation des enregistrements. Faire les modifications désirées sur les paramètres d'enregistrement et confirmer la programmation.
9-4 Enregistrement programme depuis le GUIDE des programmes
Appuyez sur la touche (GUIDE) pour accéder à l'écran du guide des programmes.
La particularité de l'enregistrement depuis le guide est de pouvoir enregistrer des programmes précis et non des heures sur des chaînes. Il faudra bien sûr pour ceci que les diffuseurs donnent bien les informations sur les programmes à voir.
Se déplacer dans l'écran et désigner la chaîne et le programme à
enregistrer. Grâce à la touche A (rouge), on visualise tous les programmes des différents jours de la semaine sur la chaîne sélectionnée.
Appuyer sur ⑨ pour valider votre choix. Une horloge témoin confirme l'enregistrement du programme. Une marge de sécurité étant affectée à l'enregistrement (5 mn avant, 15 mn après), les programmes antérieur et postérieur peuvent aussi être affectés de cette horloge. Dans le cas où vous souhaiteriez réaliser des enregistrements consécutifs, vous pouvez modifier l'heure de début et de fin d'enregistrement dans le menu PROGRAMMATION DES ENREGISTREMENTS.
Appuyer sur 1 pour annuler une programmation.
Pour annuler un enregistrement en cours, l'arrête d'abord en revenant au direct et en appuyant sur 1.
9-5 LIST des programmes enregistrés
Pour accéder à la liste des programmes enregistrés, appuyer sur la touche (187).
Sélectionnez un programme en utilisant les touches ou . Appuyez sur pour démarrer la lecture de l'enregistrement.
En mode lecture :
Utilisez () et (11) pour se déplacer dans le programme enregistré.
Appuyez sur pour revenir à la liste ou pour revenir au direct.
Les touches de couleur A, B et C permettent de gérer la liste des enregistrements.
9-6-1 Supprimer un programme enregistré
Pour supprimer le programme sélectionné, appuyez sur la touche A (touche rouge).
Vous pouvez supprimer tous les enregistrements en sélectionnant toute la liste dans le menu de confirmation.
L'effacement de toute la liste est impossible en cours d'enregistrement.
9-6-2 Accéder à la liste complète
Pour afficher la liste complète incluant les enregistrements verrouillés. Appuyez sur B (touche verte). Le code d'accès aux programmes verrouillés est alors demandé.
9-6-3 Fusionner des enregistrements
Pour fusionner deux enregistrements. Sélectionnez avec la touche C (touche jaune) successivement les deux programmes à fusionner. Un bandeau de confirmation apparait. Le second enregistrement se collera à la fin du premier et le nouvel enregistrement prendra le nom du plus long des deux.
9-6-4 Supprimer une portion d'un enregistrement
Une autre fonction permet de :
- supprimer une portion d'enregistrement entre son début et un point à déterminer manuellement,
- supprimer la portion d'enregistrement entre deux points à déterminer.
- supprimer la portion d'enregistrement entre la position de lecture courante et la fin de l'enregistrement.
- couper un enregistrement en deux.
Pour cela, sélectionnez un enregistrement depuis la liste des enregistrements, le dirigez puis le mettez en 11 à l'endroit choisi. Ensuite appuyez sur la touche i pour afficher le bandeau et OK pour plus d'info.
Sélectionnez dans DECOUPAGE entre:
- au début : la partie de l'enregistrement entre le début et l'endroit choisi sera supprimée au milieu : la partie de l'enregistrement entre l'endroit choisi (index) et la prochaine position validée sera supprimée. Pour Sélectionner l'autre extrémité de la partie à supprimer, valider [au milieu], se déplacer ensuite avec , et jusqu'à la seconde borne. Faire alors de même (), i, OK et valider de nouveau [au milieu] pour couper la zone
- à la fin : la partie de l'enregistrement entre l'endroit choisi et la fin sera supprimée.
- en deux : l'enregistrement sélectionné se coupe en deux parties nommées "1 nom de l'enregistrement" et "2 nom de l'enregistrement".
9-7 Sauvegarder un enregistrement sur un autre équipement
Référez-vous à votre notice magnétoscope pour la procédure à suivre.
Branchez votre magnétoscope par exemple via la prise Péritel AUX.
Sélectionnez cette entrée sur votre magnétoscope.
Passez en lecture sur le récepteur et passez le magnétoscope en enregistrement.
10-1 Precautions d'emploi

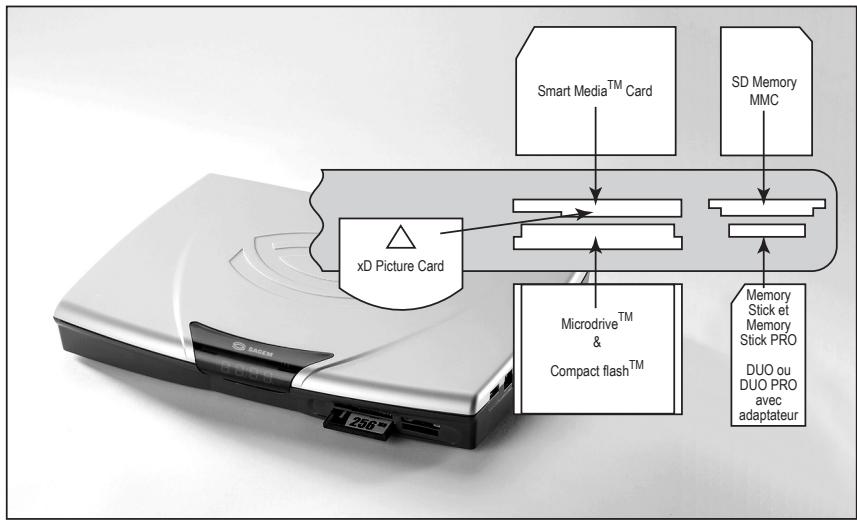

L'appareil est prévu pour accepter les formats CFI et CFII, SM (Smartmedia), MS (Memory Stick), MSPRO (Memory Stick Pro), SD (Secure Digital), MMC (MultiMediaCard) et xD.
- Ces cartes doivent être introduites suivant leur méthode à l'endroit indiqué sur l'illustration ci-dessous.
- Insérez une seule carte à la fois dans le lecteur.
- Ne pas extraire la carte durant le transfert des photos.
- Une mauvaise introduction peut entraîner la détérioration du lecteur, de la carte ou une perte des données générées sur cette dernière.
10-2 Lancement de l'editeur PHOTOS
Vous pouvez accéder à l'éditeur photos en :
insérant une carte mémoire, - appuyant sur la touche (PROTE) de la télécommande.
Le lecteur photos ne peut visualiser que les photos au format JPEG (format de base seulement).
Lorsqu'un enregistrement est en cours, il est impossible d'accéder au mode photo.
Si un enregistrement démarre, le récepteur quitte le mode photo et revient en mode vidéo.

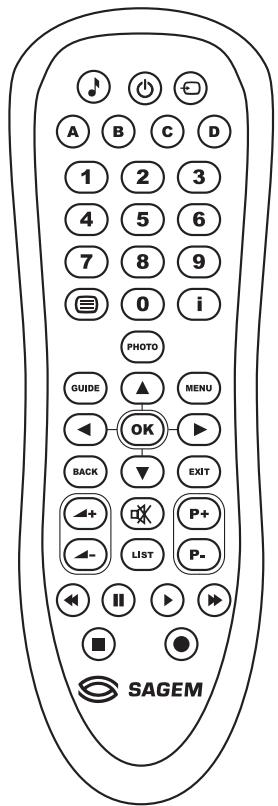

| TOUCHES | FUNCTION |
| J | Mettre la radio pour un fond sonore |
| O | Allumer oumettre en veille le récepteur |
| A | Effacer un album ou une photo sur le disque dur |
| B | Choix contextual |
| C | Choix contextual |
| D | Choix contextual |
| 0-9 | Accéder à différents choix contextuels et insertion caractères alphanumériques |
| i | Afficher des informations sur une photo |
| PHOTO | Accéder à l'Éditeur Photo |
| MENU | Régler les paramètres Diaporama |
| D | Défiler en avant et en arrêt pour le visionnage photos |
| OK | Valider un besoin ou visionner une image |
| BACK | Revenir sur l'écran ou le mode précédent |
| EXIT | Sortir d'un écran ou de l'Éditeur photo |
| ++ | Augmenter ou diminuer le volume sonore de la radio |
| OK | Couper le son |
| H | Mettre en pause le diaporama |
| P | Lancer ou relancer le diaporama |
| DésLECTIONNER les photos à imprimer | |
| ● | Sélectionner les photos à imprimer |
10-3-1 Créer et transférer l'album photo
Insérez la carte. Celle-ci est alors visible dans la liste des albums et les photos apparaissent en vignettes.
Appuyez sur la touche C (jaune) pour copier l'album sur le disque dur. Vous avez la possibilité de copier l'album complet de votre carte comme un nouvel album ou de le placer dans un album existant déjà dans votre éditeur photos. Pour cela, choisissez la destination souhaitée avec les flèches de déplacement +, >, , et confirmez.
Si vous choisissez de créer un nouvel album, il prendra par défaut pour nom la date de création du plus ancien fichier jpeg présent sur la carte. Si vous désirez lui affecter un nom différent, entrez vous-même un
nouveau nom en vous servant du pavé alphanumérique de la télécommande (par exemple un appui sur la touche 2 pour la lettre A, deux appuis successifs rapides sur la touche 2 pour la lettre B etc).
Appuyez sur la touche D (bleue) pour accéder au mode Gestion des photos.
Ce mode permet notamment la copie d'une sélection de photos (voir « Gestion des photos », page 23).
On peut bien sûr visualiser les photos sans les copier sur le disque dur. Lors du retrait de la carte, le dossier de la carte disparaît alors de l'album photos.
Lecture de l'album photo
Pour afficher un album photo, qu'il soit ou non enregistré sur le disque dur, appuyez sur la touche OK de la télécommande quand celui-ci est sélectionné.
Le lecteur propose alors une mosaïque avec les vignettes des photos. Si la carte ne fournit pas les vignettes, celles-ci n'apparaîtront pas sur la mosaïque, ce qui n'empêchera pas d'enregistrer les photos et de les visualiser sur l'album photos.
On peut revenir à tout moment sur la liste des albums photos en appuyant sur la touche (BACK).
Mode mosaïque :
Les touches de déplacement permettant d'atteindre la photo à visualiser, et en appuyant sur 0k de passer en mode affichage photo seule.
Les touches et permettent de faire défiler les pages en avant ou en arrière.
La touche permet de passer en mode Diaporama.
Mode d'affichage photo seule :
Les touches de déplacement permettent de faire défiler les photos une par une manuellement en avant ou en arrière. On peut obtenir des informations sur l'image et faire apparaitre la bannière d'aide en appuyant sur la touche (i). Appuyez de nouveau sur cette touche pour faire disparaitre ces informations.
Mode diaporama :
Appuyez sur la touche O depuis le mode mosaïque pour lancer le mode diaporama. Les photos défilent alors à une vitesse déterminée. Pour régler les paramètres du mode diaporama, appuyez sur la touche (MEN). Un écran CONFIGURATION DIAPORAMA apparait qui permet d'effectuer les différents réglages. La bannière d'aide permet d'accéder à autres fonctions (voir écran de capture). Cette bannière disparaît au bout de quelques secondes sans manipulation. On peut aussi obtenir des informations sur l'image et faire apparaitre la bannière d'aide en appuyant sur la touche I.
On peut revenir à tout moment sur le mode antérieur ou sur la liste des albums photos en appuyant sur la touche (BACK).
10-3-4 Importation d'image depuis le port USB
Il est possible de connecter un périphérique USB de stockage d'images tel qu'une clé USB.
Cette connexion s'effectue sur le port USB A pour permettre une lecture ou un transfert de photos, comme sur une carte mémoire.
Pour des données USB, tous les fichiers sont à vous au même niveau (toute l'arborescence est aplanie) et tous les fichiers jpeg seront lus.
Il est possible de renommer un album, de lire ou d'éditer des informations sur cet album, de supprimer un album. Les données de la carte mémoire ne peuvent pas être modifiées.
Appuyez sur la touche A (rouge) pour supprimer un album.
Appuyez sur la touche B (verte) pour renommer un album.
Entrez vous-même un nouveau nom en vous servant du pavé
alphanumérique de la télécommande (par exemple un appui sur la touche 2 pour la lettre A, deux appuis successifs rapides sur la touche 2 pour la lettre B etc).
Appuyez sur la touche D (bleue) pour accéder à la gestion des photos. Reportez-vous au §10-5.
Appuyez sur la touche i pour afficher ou éditer des informations sur un album.
Pour avoir accès à des informations concernant un album, appuyez sur la touche i. Vous avez alors la possibilité d'éditer vous-même des informations sur cet album en appuyant sur la touche D (bleue). Saisissez ensuite le texte voulu en vous servant du pavé alphanumérique de la télécommande (par exemple un appui sur la touche 2 pour la lettre A, deux appuis successifs rapides sur la touche 2 pour la lettre B etc).
10-5 Gestion des PHOTOS
Il est possible de transférer des photos entre albums, renommer des photos, les trier et les supprimer. Lors de la lecture d'une carte photo, seuls la sélection et le transfert sont possibles.
Appuyez sur la touche D (bleue) pour accéder à la gestion des photos. Pour sélectionner ou désélectionner une photo : Appuyez sur (OK)
Pour sélectionner plusieurs photos : Appuyez une fois sur la touche B (verte) pour sélectionner la première photo et une seconde fois pour
sélectionner la première photo du groupe. Toutes les photos comprises entre ces deux photos sont alors sélectionnées. La touche OK permet d'ajouter ou de retirer des photos à votre sélection. En appuyant de nouveau sur la touche B (verte), vous pouvez ajouter une nouvelle sélection à votre sélection.
Pour transférer des photos sélectionnées dans un album : Choisissez la destination des photos en sélectionnant un album et appuyez sur la touche D (bleue).
Pour copier ou déplacer des photos sélectionnées entre albums : Appuyez sur la touche C (jaune). Choisissez alors de transférer ou de copier dans un autre album ou dans un nouvel album créé pour l'occasion.
Pour supprimer une ou des photos sélectionnées : Appuyez sur la touche A (rouge).
Pour renommer une photo : Appuyez sur puis . Procédez comme pour renommer un album (voir §10-4).
Pour trier les photos :
Sélectionnez les photos à déplacer. Positionnez le curseur avec les flèches (↓) ou (→) sur leur nouvelle position. Appuyez sur la touche D. Les photos sont déplacées avant la photo où était le curseur.
10-6 Impression
On peut imprimer un album photo sur une imprimante (PHOTO EASY par exemple) en la connectant sur le port USB B. Dans ce cas, l'imprimante prend la main sur votre récepteur.
10-6-1 Sélection depuis le récepteur des photos à imprimer
Faites défiler les photos sur votre Récepteur.
Sélectionnez les photos en appuyant sur la touche ().
L'icône imprimante apparait sur l'image pour indiquer sa sélection.
Désélectionnez les photos en appuyant sur la touche
Connectez enfin l'imprimante sur le port USB B.
Cette dernière prend alors la main sur le récepteur (L'imprimante doit gérer les fichiers de préselection d'impression).
À chaque mise en veille de votre Récepteur, le fichier de présélection pour l'impression est effacé.
10-6-2 Sélection depuis une imprimante des photos à imprimer
Choisissez vos photos directement depuis l'imprimante qui se chargera de les importer.
11. Connexion d'un ordinateur
Seule la version PVR6600T est équipée de ports USB.
Il est possible de connecter un ordinateur (PC par exemple) sur le port USB B.
La partition photo du Récepteur est vue comme une mémoire de masse amovible sur votre ordinateur. Il est alors possible de renommer les photos et les albums et de déplacer les photos entre albums ainsi que d'effectuer des transferts depuis et vers l'ordinateur.
Pour visualiser les modifications effectuées sur le Récepteur, faire un passage en veille de votre équipement.
Lorsque vous débranchez le récepteur d'un ordinateur, faites-le proprement : sélectionnez dans la barre des menus de votre PC "Retirez le périphérique amovible".
12. Mise à jour du logiciel
Le récepteur passe dans ce mode lorsqu'une nouvelle version logicielle est mise à disposition sur le réseau après le démarrage.
Le système revient en veille puis redémarre seul.
L'image de bienvenue s'affiche.
L'écran "Mise à jour du logiciel" s'ouvre ensuite.
Vous pouvez retarder le processus de téléchargement en appuyant sur la touche EXIT. Ce processus apparaitra de nouveau la prochaine fois que vous allumerez votre récepteur.
En appuyant sur la touche, vous lancez le téléchargement :
L'écran devient noir.
L'afficheur indique les phases de téléchargement (0 à 4).
Pendant ce processus, l'utilisateur ne peut effectuer aucune manipulation pendant quelques minutes (5 à 10).
Une fois le processus terminé, le récepteur s'initialise automatiquement.
Après le réveil du récepteur, appuyez sur la touche (OK) pour sortir de l'écran d'accueil et revenir au dernier programme regardé.
13. Branchements périphériques
Connexion d'un équipement auxiliaire (par ex. magnétoscope) dans le cas d'un téléviseur avec une prise périphérique.
Connexion d'un amplificateur audio, soit par une liaison électrique (cordon Jack 3,5 mm vers deux RCA), soit par fibre optique (IEC958). La liaison fibre optique est nécessaire pour bénéficier des effets "HOME CINEMA".
Connexion d'un équipement auxiliaire (par ex. magnétoscope) dans le cas d'un téléviseur avec une prise péritel.
Connexion d'un décodeur analogue avec prise péritel.
14-1 En cas de problemes
La télécommande n'exerce aucun effet sur le récepteur.
Le récepteur affiche --:--.
Un écran noir ou un message d'erreur s'affiche
Image immobile ou problème de réception
Le récepteur ne trouve pas de chaîne
Le téléviseur ne bascule pas sur le récepteur quand celui-ci sort du mode veille.
Pas de son en mode "HOME CINEMA" sur certaines chaînes.
Image en noir et blanc sur sortie AUX (lors d'un enregistrement sur magnétoscope).
Dirigez la télécommande vers le récepteur. Vérifiez l'état et le sens des piles. Faites sortir le récepteur du mode veille en appuyant sur la touche Procédez à une recherche de programme. Contrôlez toutes les connexions et relancez une recherche de programmes. Vérifiez que vous êtes dans une zone de diffusion. Réorientez votre antenne (cf. chapitre Installation rapide) Vérifiez que votre téléviseur est bien relié à la Péritel TV et si besoin sélectionnez l'entrée Péritel directement sur tout téléviseur. Vérifiez que vous êtes bien raccordé à un amplificateur "HOME CINEMA" par la liaison numérique. Vérifiez si le type de signal désigné pour la sortie PERITEL AUX est compatible avec votre magnétoscope (SÉLECTIONNEZ PAL sur PERITEL AUX depuis le menu Réglages TV, VCR, Home Cinéma)
Standards de transmission
DVB-T, MPEG-2, OFDM
Tuner
Entree RF
Connecteur d'entrée : IEC 169-2 fémelle Plage de fréquence d'entrée RF : UHF 470-862 MHz (8 MHz BW) VHF 174-222 MHz (8 MHz BW)
Niveau d’entrée RF: -90 à -20 dBm
Impédance d'entrée : 75 Ohm
Bandes COFDM : 8 MHz
Pas de décalage en fréquence : 166.66 kHz
Sortie RF
Connecteur de sortie : IEC 169-2 male
By-pass RF : 47-862 MHz
Modes COFDM supportés : 2 k/8 k
Support: SFN
Modulation: QPSK, 16-QAM, 64-QAM
Taux de codage : 1/2 à 7/8
Intervalle de garde : 1/4, 1/8, 1/16, 1/32
Désentrelacement : 12x17 Forney
Code correcteur d'erreur: RS (204,188,8)
Disque dur
Type / Capacité d'enregistrement : PVR6240T, 40 Go / jusqu'à 20 h PVR6280T, 80 Go / jusqu'à 40 h PVR66160T, 160 Go / jusqu'à 75 h et 15 000 photos
Niveau de bruit (Typ): <30dBA
Microprocesseur et mémoires
Processeur : IBM Power PC® CPU 252 MHz, 350 MIPS
Memo RAM:32 Mo
Mémoire Flash : 2 Mo
Démultiplexage/désembrouillage
Conforme norme ISO/IEC13818-1
Récepteur video
MPEG-2 (ISO/IEC 13818-2)
Profil et niveau supportés : MP@ML
Débits: 1,5 à 15 Mbit/s
Redimensionnement et Zoom : haut / bas (1/4, 1/16)
Récepteur audio
Conformité aux normes ISO/IEC 13818-3
MPEG-Layer I et II (Musicam Audio)
Mode : Mono, Stéréo, Joint Stéréo
Fréquences d'échantillonnage : 32/44,1/48 kHz
Entrées/sortie a/v
Péritel TV
RVB, CVBS, Audio stéréo
Péritel AUX
Entrée RVB, CVBS, sortie Y/C, Audio stéreo
Audio analogique Hi-Fi stéréo 3,5 mm stéréo jack
Sortie audio numérique
Stéréo PCM ou AC3, optique IEC958
Ports informatique*
Connecteur USB 2.0 «host» (cle USB)
Connecteur USB 2.0 «device» (PC, Imprimante photo)
Lecteur de carte photo
Secteur: 220-240V ~ 50Hz
Sortie: 12V continu 3,5A
Consommation max.: 18W (veille 9,5 W)
Face avant
Afficheur amber 7 segments
Récepteur IR : 38 kHz
Spécifications mécaniques
Récepteur:
Taille (L x H) : 315 × 230 × 45 mm
Poids: 1,75 kg
Température de fonctionnement +5°C à +40°C
Récepteur complet emballé : Poids : ~2,7 kg
Taille (L x l x H) : 247x236x80 mm
Température de stockage: -25 °C à +65 °C
Accessoires
Piles: 2 × 1,5 V (type AAA)
1 Cordon Péritel
Adaptateur secteur AC/DC exter et son cordon secteur
En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communication vous conseillera sur la procédure à suivre.
La procédure à suivre est la suivante :
1) Le matériel neuf est garanti (pièces et main d'œuvre) 2 par Sagem Communication, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc) : 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat. 2) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre)* par Sagem Communication jusqu'à la minute de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communication. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination. 3) Pendant cette période de garantie de 12 mois, le récepteur déficient sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel déficient dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 25 1.
Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul gré de Sagem Communication) et renvoyé à votre adresse en France, gratuitement.
Aucun matériel de prêt ne sera fourni pendant le début de réparation.
4) Avant d'expédier votre matériel au Centre de Réparation Agré, n'oubliez pas de :
- joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
- vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
- joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur.
Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.
Sont exclus de la garantie :
1) Les pannes ou les dysfonctionnements dus :
- au non respect des consignes d'installation et d'utilisation, ou
- à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou
- à des modifications du matériel effectuées sans accord écrit de Sagem Communication, ou
- à des défauts d'entretien courant, tels que décrits dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par Sagem Communication.
2) Les détériorations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agré. 3) L'usure normale du matériel ainsi que l'usure des accessoires. 4) La fourniture de nouvelles versions logicielles. 5) Les travaux d'exploitation courante : livraison, mise en place ou échanges d'accessoires.... 6) Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communication. 7) Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel. 8) Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.
Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagem Communication et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé.
Attention :
1) Les pièces défectueuses échues deviendront la propriété de Sagem Communication 2) Sous réserve des dispositions légales impératives, Sagem Communication n'assume aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communication ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communication, quelle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, Sagem Communication ne répondra des dommages moraux et/ou immatériels et/ou indirects (en compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption du service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).
Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.
Mode d'emploi
Document non contractuel
