| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Switch Ethernet non manageable avec PoE (Power over Ethernet) |
| Nombre de ports | 8 ports 10/100/1000 Mbps |
| Alimentation électrique | 48V DC, 1.25A (PoE) |
| Dimensions approximatives | 200 x 100 x 30 mm |
| Poids | 0.9 kg |
| Compatibilités | Compatible avec les normes IEEE 802.3, 802.3u, 802.3ab, 802.3af, 802.3at |
| Fonctions principales | Alimentation PoE, détection automatique des appareils, gestion de la bande passante |
| Température de fonctionnement | 0 à 50 °C |
| Entretien et nettoyage | Nettoyage régulier avec un chiffon doux, ventilation adéquate pour éviter la surchauffe |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, produit non réparable |
| Garantie | 2 ans |
| Certifications | CE, FCC, RoHS |
FOIRE AUX QUESTIONS - DGS-1008P D-LINK
Questions des utilisateurs sur DGS-1008P D-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Switch réseau au format PDF gratuitement ! Retrouvez votre notice DGS-1008P - D-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DGS-1008P de la marque D-LINK.
MODE D'EMPLOI DGS-1008P D-LINK
Créateur de réseaux pour tous
RECYCLABLE
(aout 2007)
Ver. 4.00
Les informations contenues dans le présent document sont susceptibles de modification sans préavis.
© 2006 D-Link Corporation. Tous droits réservés.
La reproduction sous quelque forme et de quelque manière que ce soit est strictement interdite sans l'autorisation écrite de D-Link Corporation.
D-Link et le logo D-LINK sont des marques de D-Link Corporation; Microsoft et Windows sont des marques déposées de Microsoft Corporation.
D'autres marques et noms commerciaux peuvent être utilisés dans le présent document pour faire référence aux entités faisant valoir leurs droits sur les marques et les noms commerciaux ou pour faire référence à leurs produits. D-Link Corporation décline tout intérêt patrimonial dans les marques et les noms commerciaux autres que ceux qui lui appartiennent.
Janvier 2006
Avertissement relatif aux normes FCC
Cet équipement a été testé et se conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des Règles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles quand l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique, et peut provoquer, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, des perturbations nuisibles aux radiocommunications. L'utilisation de cet équipement dans une zone résidentielle est susceptible de provoquer des perturbations nuisibles, auquel cas l'utilisateur devrait prendre toutes les mesures nécessaires pour éliminer, à ses frais, la cause des perturbations.
Avertissement relatif au marquage ce
Ceci est un produit de classe B. Dans un environnement domestique, ce produit est susceptible de provoquer des perturbations radioélectriques, auquel cas l'utilisateur devrait prendre les mesures déquates.
Avertissement relatif aux normes VCCI
Avertissement relatif aux normes BSMI
DESCRIPTION DU COMMUTATEUR 3 Caractéristiques 3 COMPOSANTS EN FAÇADE AVANT 4 Voyants lumineux 5
DESCRIPTION DE LA FAÇADE ARRIÈRE. 6
Installation 7
Contenu de la boite 7 ÉLEMENTS A PRENDRE EN CONSIDERATION AVANT LA ConnEXION AU RESEAU 7 MONTAGE MURAL DU COMMUTATEUR 8 FIXATION DES PIEDS EN CAOUTCHOUC 8 MISE SOUS TENSION 9 Coupure de courant 9
Connexion du commutateur 10
CONNEXION À UN NCEUD D'EXTREMITE 10 CONNEXION À UN CONCENTRATEUR OU À UN AUTRE COMMUTATEUR 10 CONNEXION À UN RESEAU FEDERATEUR OU À UN SERVEUR 11
Préface
Le manuel DGS-1008D est divisé en chapitres, agrémentés d'exemples, qui décrivent l'installation et l'utilisation de l'appareil.
Chapitre 1 « Introduction »: description des caractéristiques physiques du commutateur, notamment des voyants, des ports et des façades.
Chapitre 2 « Installation »: description de l'installation physique du commutateur, notamment de la connexion du commutateur au réseau et de la connexion de groupes de commutateurs empilés.
Chapitre 3 « Connexion du commutateur »: description de la connexion du commutateur à un nœud d'extrémité, à un concentrateur ou un autre commutateur, ou à un serveur ou un réseau fédérateur.
Annexe A « Caractéristiques techniques »: caractéristiques techniques du DGS-1008D.
Glossaire : Définition des termes et des acronymes utilisés dans ce document.
Public visé
Le manuel DGS-1008D contient des informations sur la configuration et la gestion du commutateur DGS-1008D. Ce manuel est destiné aux administrateurs de réseau bien au fait des concepts et de la terminologie des réseaux.
Remarques, vis et précautions
REMARQUE: Une REMARQUE indique une information importante qui vous aide à utiliser l'appareil.
AVIS : Un AVIS indique qu'il existe un risque de dommage matériel ou de perte de données, et vous indique comment éviter le problème.
PRECAUTION: Une PRECAUTION vous avertit d'une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut etre à l'origine de dommages matériels ou de blessures corporelles graves, voire mortelles.
Consignes de sécurité
Respectez les consignes de sécurité suivantes pour garantir votre propre sécurité et protéger votre système contre les dommages potentiels. Dans cette section, l'icône (1) indique que vous devez prendre des mesures de précaution.
Précautions de sécurité
Pour réduire le risque de blessure corporelle, de choc électrique, d'incendie et de dommage matériel, respectez les précautions suivantes.
Observez et respectez les marquages relatifs à l'entretien et/ou aux réparations. N'effectuez aucune réparation vous-même, sauf si cela est indiqué dans la documentation. Si vous ouvrez ou déposez un capot signalé par un triangle avec un éclair, vous risquez d'être exposé à un choc électrique. Les composants situés à l'intérieur de ces compartiments ne doivent être réparés que par un technicien qualifié.
Si l'un des cas suivants se produit, débranchez l'appareil du secteur et remplacez la pièce concernée ou contactez votre prestataire de services/agréé.
- Le câble d'alimentation, le câble de prolongation ou la prise est endommagée.
- Un corps étranger a pénétré à l'intérieur de l'appareil.
- Le produit est entré en contact avec de l'eau.
- Le produit est tombé ou endommagé.
- Le produit ne fonctionne pas correctement alors que vous suivez les consignes d'utilisation.
- Maintenez l'appareil à l'écart de radiateurs et d'autres sources de chaleur. Par ailleurs, n'obturez pas les fentes d'aération.
- Ne versez pas de liquide sur les composants du système et n'introduisez pas de nourriture à l'intérieur. Ne faites jamais fonctionner l'appareil dans un environnement humide. En cas d'humidité, consultez la section appropriée du guide de résolution des problèmes ou contactez votre prestataire de services/agréé.
- N'insérez aucun objet dans les fentes de l'appareil. Vous risqueriez de provoquer un incendie ou un choc électrique en court-circuitant les composants internes. Utilisez l'appareil avec du matériel homologué. Laissez l'appareil refroidir avant de déposer les capots ou de toucher les composants internes.
- Faites fonctionner le produit uniquement avec la source d'alimentation indiquée sur l'étiquette signalétique où figurent les caractéristiques électriques nominales. Si vous ne savez pas avec certitude quel type de source d'alimentation est requis, consultez votre prestataire de services ou votre compagnie d'électricité.
- Pour éviter d'endommager le système, assurez-vous que le sélecteur
- 115 volts (V)/60 hertz (Hz) dans la plupart des pays d'Amérique du Nord et du Sud et dans certains pays d'Extrème-Orient, comme la Corée du Sud et Taiwan.
- 100V / 50Hz dans l'est du Japon, et 100V / 60Hz dans l'ouest du Japon.
- 230 V/50 Hz dans presque toute l'Europe, au Moyen-Orient et en Extrême-Orient.
- Par ailleurs, assurez-vous que les caractéristiques nominales des appareils branchés correspondant à la tension du réseau électrique.
- Utilisez uniquement des câbles d'alimentation homologues. Si un câble d'alimentation n'est pas fourni pour le système ou pour un composant/accessoire alimenté par CA destiné au système, procurez-vous un câble d'alimentation homologué pour une utilisation dans votre pays. Le câble d'alimentation doit être adapté à l'appareil et ses caractéristiques nominales doivent correspondre à celles figurant sur l'étiquette du produit. La tension et le courant nominal du câble doivent être supérieurs aux valeurs nominales indiquées sur l'appareil.
- Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation du système et des périphériques à des prises électriques correctement mises à la masse. Ces câbles sont équipés de fiches à trois broches pour garantir une mise à la masse appropriée. N'utilisez pas d'adaptateur de prise, et n'éliminez pas la broche de mise à la masse du câble. Si vous devez utiliser une rallonge, utilisez un câble de trois fils avec des fiches comportant une broche normalisée de mise à la masse.
- Observez les caractéristiques nominales de la rallonge ou du bloc multiprise. Assurez-vous que l'intensité nominale totale de tous les produits branchés à la rallonge ou au bloc multiprise ne dépasse pas 80% de l'intensité nominale limite de la rallonge ou du bloc multiprise.
Pour protéger le système contre les pics et les chutes de tension transitoires et soudains, utilisez un parasurtenseur, un filtre de secteur ou une alimentation sans interruption (ASI, Onduleur). - Installez les câbles d'alimentation et du système avec précaution ; tirez les câbles de façon qu'on ne puisse pas marcher dessus ni les couper. Veillez à ce que rien ne repose sur les câbles. - Ne modifiez pas les câbles ou les fiches d'alimentation. Contactez un électricien qualifié ou la Compagnie d'électricité si des modifications sur site sont nécessaires. Respectez toujours la règlementation locale/nationale en matière de câblage. Lors du branchement ou du débranchement d'alimentations encliquetées à chaud, si votre système en comporte, suivez les indications ci-après :
- Installez l'alimentation avant d'y brancher le câble d'alimentation.
- Débranchez le câble d'alimentation avant de déposer l'alimentation.
- Si le système comporte plusieurs alimentations, mettez le système hors tension en débranchant tous les câbles d'alimentation correspondants.
- Déplacez les apparêils avec précaution; assurez-vous que les roulettes ou que les pieds stabilisateurs sont bien fixés au système. Évitez les arrêts brusques et les surfaces inégales.
Précautions générales pour les appareils montables sur rack
Prenez les précautions suivantes pour la stabilité et la sécurité des racks. Par ailleurs, reportez-vous à la documentation jointe au système et au rack pour prendre conscience des précautions à prendre et des procédures d’installation du rack.
Un système est considéré comme un composant dans un rack. Ainsi, un « composant » désigne tout système ainsi que divers périphériques ou matériel de fixation.
PRECAUTION : Le montage de systèmes sur un rack dépourvu de pieds stabilisateurs avant et lateraux peut faire basculer le rack, pouvant cause des dommages corporels dans certains cas. Par conséquent, installez toujours les pieds stabilisateurs avant de monter des composants sur le rack.
Après l'installation d'un système ou de composants dans un rack, ne sortez jamais plus d'un composant à la fois hors du rack sur ses glissières. Le poids de plusieurs composants sur les glissières en extension peut faire basculer le rack, pouvant causer de graves dommages corporels.
- Avant de travailler sur le rack, assurez-vous que les pieds stabilisateurs sont bien fixés au rack et étendus sur le sol, et que tout le poids du rack repose sur le sol. Installez des pieds stabilisateurs avant et latéraux sur un rack unique ou des pieds stabilisateurs avant pour plusieurs racks assemblés avant de travailler sur le rack. Chargez toujours le rack de bas en haut, et chargez d’abord le composant le plus lourd. Assurez-vous que le rack est à niveau et stable avant d’étendre les glissières d’un composant du rack.
- Faites attention lorsque vous appuyez sur les loquets d’éjection des glissières d’un composant et lorsque vous faites coulisser un composant dans le rack ou hors de celui-ci ; vous pouvez vous pincer les doigts dans les glissières. Une fois qu’un composant est inséré dans le rack, étendez la glissière avec soin en position verrouillée, puis faites glisser le composant dans le rack.
- Ne surchargez pas le circuit de dérivation d'alimentation CA qui alimente le rack. La charge totale du rack ne doit pas dépasser 80% de la charge nominale du circuit de dérivation. Assurez-vous que les composants dans le rack bénéficient d'une circulation d'air ajustée.
- Ne marchez pas et ne vous appuyez pas sur un composant lorsque vous assurez l'entretien d'autres composants du rack.
REMARQUE: La totalité des branchements à l'alimentation CC et des mises à la masse de sécurité doit être réalisée par un électricien qualifié. Le câblage électrique doit être conforme aux codes et aux procédés locaux ou nationaux applicables.
PRECAUTION: Ne neutralisez jamais le conducteur de masse et ne faites jamais fonctionner le matériel en l'absence de conducteur de masse dûment installé. Contactez l'organisme de contrôle en électricité approprié ou unElectricien qualifié si vous n'êtes pas sur qu'un système de mise à la masse ajustat soit disponible.
PRECAUTION: La carasse du système doit être explicitement reliée à la masse du cadre du rack. N'essayez pas demettre le système sous tension si les cables de mise à la masse ne sont pas raccordés. Le câblage de l'alimentation et de la mise à la masse de sécurité doit être inspecté par un inspecteur qualifié en électricité. Un risque électrique existe si le cable de mise à la masse de sécurité est omis ou débranché.
Protection contre les décharges électrostatiques
L'électricité statique peut endommager les composants délicats à l'intérieur du système. Pour empêcher tout dommage, déchargez l'électricité statique de votre corps avant de toucher un des composants électroniques du système, tel que le microprocesseur. Pour ce faire, vous pouvez toucher une surface métallique non peinte de la carrosserie.
Vous ouz au prenre les mesures suivantes pour prevenir les dommages lies aux decharges electrostatiques (DES) : Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué. Vous devez au préalable prendre les mesures suivantes pour prévenir les dommages liés aux décharges électrostatiques (DES) :
- Lorsque vous déballez un composant sensible à l’électricité statique de son carton de livraison, ne retirez pas le composant de l'emballage antistatique avant d’être prêt à l’installer dans votre système. Avant de le déballer de l'emballage antistatique, veillez à vous décharger de l’électricité statique.
- Avant de transporter un composant sensible, mettez-le d'abord dans un conteneur ou un emballage antistatique.
- Manipulez les composants sensibles dans une zone protégée contre l’électricité statique. Si possible, utilisez des tapis de sol, des tapis pour poste de travail, et des rubans de mise à la masse antistatiques.
Technologie Ethernet
802.1P et QoS
Technologie D-Link Green Ethernet
Description du commutateur
\section*{Caractéristiques}
Ports
Composants en façade avant
Technologie ethernet rapide
L'importance croissante des réseaux locaux et la complexité grandissante des applications pour ordinateurs de bureau ont entraîné la nécessité de réseaux hautement performants. Un certain nombre de technologies à grande vitesse pour réseaux locaux sont proposées pour fournir une meilleure bande passante et améliorer les temps de réponse client/serveur. Parmi elles, l'Ethernet rapide, ou 100BASE-T, est une évolution en douceur et sans bouleversement de la technologie 10BASE-T.
L'Ethernet rapide 100 Mbits/s est une norme édictée par le comité IEEE 802.3 LAN (Réseau local). C'est une extension de la norme Ethernet 10 Mbits/s avec la capacité de transmettre et de recevoir des données à 100 Mbits/s tout en conservant le protocole Ethernet CSMA/CD (de l'anglais Carrier Sense Multiple Access with Collision Detection, à savoir accès multiple avec écoute de la porteuse et détection de collision).
Technologie gigabit ethernet
La norme Gigabit Ethernet est une extension de la norme Ethernet IEEE 802.3 qui utilise une structure de paquets et un format identiques et qui prend en charge le protocole CSMA/CD, le mode de transmission bidirectionnel simultané (full duplex), le contrôle des flux et les objets de gestion, mais qui permet en théorie d'obtenir un débit dix fois supérieur à celui de l'Ethernet rapide 100 Mbits/s et cent fois supérieur à celui de l'Ethernet 10 Mbits/s. Comme le Gigabit Ethernet est compatible avec tous les environnements Ethernet 10 Mbits/s et 100 Mbits/s, il permet une mise à niveau directe tout en tirant partie des investissements de la société en matériel, logiciel et formation du personnel.
La vitesse accrue et la bande passante supplémentaire offertes par la technologie Gigabit Ethernet sont essentielles pour s'adapter aux réseaux engorgés qui se développent fréquemment au fur et à mesure que la vitesse des ordinateurs et de leurs bus augmente et que les applications utilisées générent davantage de trafic. La mise à niveau des principaux composants, tels que les réseaux fédératifs et les serveurs, vers la technologie Gigabit Ethernet peut améliorer considérablement les temps de réponse du réseau, et accélérer de façon significative le trafic entre les sous-réseaux.
La technologie Gigabit Ethernet permet aux connexions rapides par fibre optique de prendre en charge les applications de visioconférences, les applications de traitement de l'image et celles faisant un usage intensif de données. De même, étant donné que les transferts de données sont dix fois plus rapides qu’avec l’Ethernet rapide, les serveurs équipés de cartes réseau Gigabit Ethernet sont capables de réaliser 10 fois plus d’opérations dans le même temps.
En outre, la bande passante considérable fournie par le Gigabit Ethernet est la méthode la plus rentable pour tirer parti de l'amélioration rapide, actuelle et future, des technologies d'interconnexion de réseaux de commutation et de routage.
802.1P et qos
Le commutateur DGS-1008D prend en charge les files d'attente à priorité 802.1p et la qualité de service. La mise en œuvre de la qualité de service (QoS) et les avantages de l'utilisation des files d'attente à priorité 802.1p sont décrites ci-après.
Avantages de la qos
La QoS est une mise en œuvre de la norme IEEE 802.1p qui offre aux administrateurs réseau la possibilité de réserver de la bande passante aux fonctions importantes qui exigent une large bande passante ou qui ont une priorité élevée, comme la voix sur IP, les applications de navigation Web, les applications de serveur de fichiers ou la visioconférence. Il est non seulement possible de créer une plus large bande passante, mais aussi de limiter le traffic moins important, si bien qu'il est possible d'économiser de la bande passante. Le commutateur dispose de files d'attente matérielles distinctes sur chacun des ports physiques vers lesquels les paquets provenant de diverses applications sont associés et se voient attribuer une priorité.

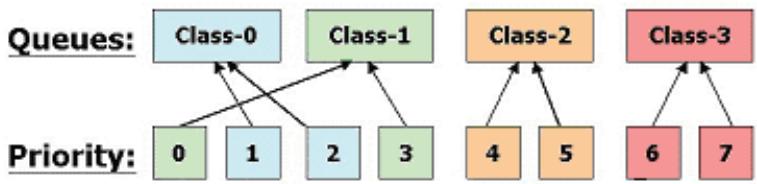

L'illustration ci-après montre la façon dont les files d'attente à priorité 802.1p sont mises en œuvre sur le commutateur. Les huit niveaux de priorité IEEE 802.1p définis par la norme sont mis en correspondance avec les quatre classes de file d'attente utilisées dans le commutateur.
| How 802.1p works | Fonctionnement de la norme 802.1p |
| 4 Priority Queues | 4 files d'atte à priorité |
| Queues | Files d'atte |
| Class-0 | Classe 0 |
| Priority | Priorité |
Mise en correspondance de la qos sur le commutateur
La figure précédente montre la priorité par défaut configurée pour le commutateur. La classe 3 a la priorité la plus élevée des quatre priorités sur le commutateur. Afin de mettre en œuvre la QoS, l'utilisateur doit demander au commutateur d'examiner l'en-tête d'un paquet pour voir si celui-ci dispose de l'étiquette d'identification appropriée. L'utilisateur peut ensuite transmettre ces paquets marqués aux files d'attente désignées sur le commutateur, où ils seront vidés en fonction de leur priorité.
L'appareil en cours de test prend en charge le mode strict pour la QoS 802.1p. Le paquet non marqué suit la priorité 0 pour fonctionner (à savoir la classe 1).
Compréhension de la qos
Le commutateur compte quatre files d'attente à priorité. Ces files d'attente à priorité sont numérotées de 3 à 0, respectivement la file d'attente à ayant la priorité la plus élevée et celle ayant la priorité la moins élevée. Les huit étiquettes de priorité spécifiées dans la norme IEEE 802.2p sont mises en correspondance avec les étiquettes de priorité du commutateur de la façon suivante :
La priorité 0 est affectée à la file d'attente Q1 du commutateur. La priorité 1 est affectée à la file d'attente Q0 du commutateur. La priorité 2 est affectée à la file d'attente O0 du commutateur. La priorité 3 est affectée à la file d'attente Q1 du commutateur. La priorité 4 est affectée à la file d'attente Q2 du commutateur. La priorité 5 est affectée à la file d'attente Q2 du commutateur. La priorité 6 est affectée à la file d'attente O3 du commutateur. La priorité 7 est affectée à la file d'attente O3 du commutateur.
Le commutateur utilise une priorité stricte pour la planification. Avec la planification reposant sur les priorités strictes, les paquets qui se trouvent dans les files d'attente ayant la priorité la plus élevée sont transmis en premier.
Technologie D-Link green ethernet
La technologie D-Link Green Ethernet met en œuvre des fonctionnalités spéciales d'économie d'énergie en début de 1000 Mbits/s, qui détectent la longueur du câble et l'état de la liaison et ajustent la consommation d'énergie en conséquence.
La technologie Green Ethernet économise de l'énergie de deux façons bien précises :
Méthode 1: S'il n'y a pas de liaison sur un port, par exemple si aucun ordinateur n'est connecté au port ou si l'ordinateur connecté est éteint, la technologie Green Ethernet entre en « mode veille », réduisant ainsi de façon considérable la consommation d'énergie de ce port.
Méthode 2 : La technologie D-Link Green Ethernet détecte la longueur du câble Ethernet connecté et ajuste la consommation d'énergie en conséquence sans réduction des performances. De cette façon, un port connecté à un câble de 20m consomme juste l'énergie nécessaire au lieu de consommer le maximum d'énergie, nécessaire uniquement pour les
Technologie de commutation
La technologie de commutation est une autre voie de développement clé qui repousse les limites de la technologie Ethernet. Un commutateur ponte les paquets Ethernet au niveau des adresses MAC du protocole Ethernet et les transmet parmi les segments Ethernet ou Ethernet rapide connectés.
La commutation est une solution économique et accessible aux utilisateurs d'un réseau local, destinée à augmenter la capacité totale du réseau. Un commutateur augmente la capacité et réduit la charge du réseau en permettant la division d'un réseau local en différents segments. Ces segments ne sont pas mis en concurrence les uns avec les autres, si bien que la capacité de transmission du réseau est accrue et que la charge sur chaque segment est réduite.
Le commutateur agit en guise de point sélectif à grande vitesse entre les segments individuels. Le trafic qui doit aller d'un segment à un autre (d'un port à un autre) est automatiquement transmis par le commutateur, sans interférer avec les autres segments (ports). Cela permet de multiplier la capacité totale du réseau, sans modifier le câblage du réseau ni les cartes réseau.
Pour les réseaux Ethernet rapide ou Gigabit Ethernet, un commutateur est un moyen efficace d'éliminer les problèmes de connexion en chaîne des concentrateurs au-delà de la « limite de deux répéteurs ». Un commutateur peut servir à diviser des parties du réseau en différents domaines de collision, par exemple pour rendre possible l'expansion de votre réseau Ethernet rapide au-delà de la limite de 205 mètres de diamètre des réseaux 100BASE-TX. Les commutateurs qui prennent en charge à la fois l'Ethernet 10 Mbits/s traditionnel et l'Ethernet rapide 100 Mbits/s constituent le choix pour relier les réseaux 10 Mbits/s existants aux nouveaux réseaux 100 Mbits/s.
La technologie de commutation de réseau local constitue une amélioration notable par rapport à la précédente génération de Ponts réseau, qui était caractérisée par des temps de latence plus grands. Parfois, des routeurs sont également utilisés pour segmenter des réseaux locaux, mais le coût des routeurs ainsi que la configuration et la maintenance requises les rendent peu pratiques. Les commutateurs sont aujourd'hui une solution idéale pour la plupart des types de congestion de réseau local.
Description du commutateur
Le commutateur DGS-1008D est doté de cinq ports offrant une bande passante dédiée de 10, 100 ou 1000 Mbits/s. Ces ports peuvent être utilisés pour connecter des PC, des imprimantes, des serveurs, des routeurs, des commutateurs, des concentrateurs et d'autres périphériques réseau. Les cinq ports multivitesses acceptent des câbles habituels à paires torsadées et sont idéaux pour segmenter des réseaux en petits sous-réseaux connectés. Chaque port peut prendre en charge un débit jusqu'à 2000 Mbits/s en mode bidirectionnel simultané. Ce commutateur autonome permet au réseau d'accepter, simultanément et sans aucun engorgement, certaines des applications multimédia et de traitement d'image parmi les plus exigeantes ainsi que d'autres applications de l'utilisateur.
Caractéristiques
Le commutateur Gigabit Ethernet DGS-1008D 8 ports 10/100/1000BASE-T a été conçu pour une installation aisée et des performances élevées dans un environnement où le trafic sur le réseau et le nombre d'utilisateurs sont en constante augmentation.
Huit ports Gigabit Ethernet 10/100/1000BASE-T - Fonction de diagnostic des câbles au démarrage du commutateur - Prise en charge de l'auto-négociation à 10/100/1000 Mbits/s et du mode bidirectionnel - Prise en charge de la fonction Auto-MDI/MDIX pour chaque port - Prise en charge du mode de transfert bidirectionnel simultané et à l'alternat à 10 et 100 Mbits/s - Prise en charge du mode de transfert bidirectionnel simultané à 1000 Mbits/s Réception et transmission à vitesse maximale - Méthode de commutation de messages (store-and-forward) - Prise en charge des adresses MAC absolues de 8k RAM de 144 ko pour la mise en mémoire tampon des données Voyants de diagnostic avancé en façade avant - Contrôle de flux IEEE 802.3x en mode bidirectionnel simultané - Files d'attente à priorité IEEE 802.1p
- Contrôle de flux de contre-pression en mode bidirectionnel à l'alternat
- Prise en charge des trames étendues (9,6 ko)
- Technologie D-Link Green Ethernet
Composants en façade avant
La façade avant du commutateur consiste en différents voyants pour les 8 ports Ethernet (10/100/1000 Mbits/s).
Figure 1-1. Façade avant du commutateur
Des voyants élaborés affichent l'état du commutateur et du réseau.
Voyants lumineux
Les voyants du commutateur indiquent la présence de tension, la vitesse (100/1000 Mbits/s) et l'état de la liaison et des transmissions/receptions (Link/Act). La figure suivante montre les différents voyants du commutateur, qui sont ensuite décrits individuellement.
Figure 1-2. Voyants lumineux
Des voyants élaborés affichent les conditions du commutateur et l'état du réseau. Ces voyants sont décrits ci-après (voir Voyants lumineux). Les voyants du commutateur indiquent la présence de tension, la vitesse (100/1000 Mbits/s) et l'état de la liaison et des transmissions/receptions (Link/Act). Les fonctions de diagnostic des câbles du commutateur sont indiquées par une combinaison des voyants de vitesse et Link/Act, comme décrit ci-après.
Voyant d'alimentation
Ce voyant vert s'allume quand le commutateur est sous tension.
- Link/Act
Ce voyant vert s'allume de façon permanente quand un port est connecté avec succès à une station et que la liaison est bonne. Le voyant clignote pour indiquer qu'un port est en train de transmettre ou de recevoir des données sur le réseau.
Vitesse: vert à 1000 Mbits/s, orange à 100 Mbits/s et éteint à 10 Mbits/s
Ce voyant s'allume en orange lorsque le port est connecté à une station Ethernet rapide à 100 Mbits/s. Il s'allume en vert quand le port est connecté à une station Ethernet à 1000 Mbits/s. Il est éteint si le port est connecté à une station Ethernet à 10 Mbits/s.
Voyants de diagnostic des câbles
Au redémarrage du commutateur (ou à la mise sous tension), la fonction de diagnostic des câbles s'initialise et s'exécute. La fonction de diagnostic des câbles peut détecter trois défauts courants dans un câble Ethernet reliant le commutateur à un périphérique réseau distant : un circuit ouvert (absence de continuité entre les broches à chaque extrémité du câble Ethernet ou câble débranché), un court-circuit (deux conducteurs ou plus court-circuités) et une terminaison inappropriée (résistance de terminaison supérieure à celle spécifiée de 100 ohms). N'importe lequel de ces défauts peut être détecté par la fonction de diagnostic des câbles, et les voyants affichent les résultats du diagnostic de la façon suivante :
Circuit ouvert, court-circuit ou terminaison inappropriée - voyant de vitesse : orange - voyant Link/Act : éteint
Bon branchement du câble - voyant de vitesse : vert - voyant Link/Act : éteint
La fonction de diagnostic des câbles ne fonctionne qu'au redémarrage du commutateur (ou à la mise sous tension).
Le diagnostic des câbles commence par balayer les cinq ports Ethernet pour déterminer si le câble Ethernet est en bon état de marche. Pour indiquer cette opération, le voyant de vitesse clignote en vert pour chacun des cinq ports, séquentiellement. Le balayage initial des ports prend environ 10 secondes. Si un défaut au niveau d'un câble est détecté, le voyant de vitesse du port correspondant clignote en orange pendant 5 secondes après le balayage initial du port. Le commutateur est ensuite réinitialisé en mode de fonctionnement normal. Cette réinitialisation dure environ 2 secondes. Le diagnostic des câbles dure en tout environ 17 secondes à partir de la mise en marche du commutateur. Ainsi, à partir de la mise sous tension du commutateur, environ 17 secondes sont requises avant qu'il ne commence à fonctionner normalement.
Remarque : aucun défaut détecté par le diagnostic des câbles n'est induit pendant le fonctionnement normal du commutateur, mais seulement lorsque le commutateur est redémarré (ou mis sous tension).
REMARQUE: La fonction de diagnostic des câbles ne prend pas en charge les vitesses à 10/100 Mbits/s. Si le port est connecté à un périphérique à 10/100 Mbits/s, observez le voyant d'état de liaison (Link) pour savoir si le câble est bon ou pas.
Connecteur d'alimentation CA :
L'alimentation est fournie à travers un adaptateur secteur externe CA. Vérifie la section Caractéristiques techniques pour plus d'informations concernant la tension d'alimentation d'entrée CA.
(Pour connaître les spécifications exactes de l'adaptateur secteur, consultez l'emballage du produit acheté.)
Figure 1-3. Façade arrêté du commutateur
| Auto-MDI Jack | Connecteur Auto-MDI |
| DC Power Jack | Connecteur d'alimentation CC |
Ports 10/100/1000base-t:
Huit (8) ports Gigabit Ethernet (10/100/1000 Mbits/s) à auto-négociation.
Des voyants élaborés affichent les conditions du commutateur et l'état du réseau.
Installation
Contenu de la boîte
Éléments à prendre en considération avant la connexion au réseau : Installation du commutateur, Mise sous tension.
Contenu de la boîte
Ouvrez le carton d'emballage du commutateur, puis déballez soignement son contenu. Le carton devrait contenir les articles suivants :
- Un commutateur Gigabit Ethernet DGS-1008D 8 ports 10/100/1000BASE-T
- Quatre pieds en caoutchouc avec adhésif Un adaptateur secteur externe Un kit de montage mural
- Ce manuel
Si un des éléments est manquant ou endommagé, veuillez contacter votre revendeur D-Link local pour obtenir un remplacement.
Éléments à prendre en considération avant la connexion au réseau
Le lieu d'installation du commutateur peut avoir de grandes conséquences sur ses performances. Suivez les recommandations ci-après pour installer le commutateur.
- Installez le commutateur sur une surface plane et solide pouvant supporter un poids d'au moins 3kg. Ne posez pas d'objet lourd sur le commutateur. La prise de courant doit être à moins de 1,82 m du commutateur.
- Inspectez visuellement le cordon d'alimentation et assurez-vous qu'il est correctement branché au connecteur d'alimentation CA. Assurez-vous que l'espace autour du commutateur est suffisant pour garantir une dissipation appropriée de la chaleur et une bonne ventilation. Laissez au moins 10cm devant et derrière le commutateur pour en garantir la ventilation.
- Installez le commutateur dans un endroit frais et sec dans les plages de fonctionnement en température et en humidité.
- Installez le commutateur dans un endroit exempt de générateurs de fort champ électromagnétique (comme les moteurs), de vibrations et de poussière, et à l'abri des rayons du soleil.
- Si vous installez le commutateur sur une surface plane, collez les pieds en caoutchouc sous l'appareil. Les pieds en caoutchouc amortissent le commutateur, protègent le boîtier des rayures, et empêchent celui-ci de rayer d'autres surfaces.

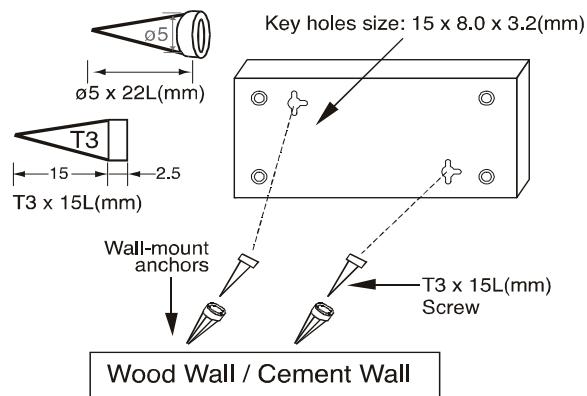

Montage mural du commutateur
Le DGS-1008D peut être monté sur un mur. À cet effet, deux trous de fixation sont prévus sous le commutateur. Faites en sorte que la façade avant soit bien en vue afin que les voyants lumineux soient visibles. Reportez-vous à l'illustration ci-dessous.
A.) mur en béton
- Posez les chevilles nylon dans un mur en béton.
- Vissez les vis T3 x 15L dans les chevilles nylon.
- Accrochez les trous de fixation du commutateur aux vis. Le montage mural est terminé.
B.) mur en bois
- Vissez les vis T3 x 15L dans le mur en bois.
- Accrochez les trous de fixation du commutateur aux vis. Le montage mural est terminé.
(1) Minimum 19 mm pour un mur en bois (2) 7,62 cm pour un mur en bêton
| Key holes size: 15 x 8.0 x 3.2(mm) | Dimension des trous : 15 x 8,0 x 3,2 (mm) |
| 5 x 22L(mm) | 5 x 22L (mm) |
| Wall-mount anchors | Chevilles murales |
| T3 x 15L(mm) | T3 x 15L (mm) |
| Screw | Vis |
| Wood Wall / Cement Wall | Mur en bois ou en béton |
Figure 2-1. Montage mural du commutateur
Fixation des pieds en caoutchouc
Utilisez les pieds en caoutchouc fournis. Placez et collez les pieds en caoutchouc sous le commutateur DGS-1008D.
Figure 2-2. Fixation des pieds en caoutchouc
PRECAUTION: Ne posez: aún appareil sur le commutateur et ne posez pas le commutateur sur un autre appareil de façon à ne pas généra circulation d'air à travers les fentes d'aération situées sur les cots, le dessus et le dessous du boitier du commutateur. En outre, veillez à ne pas installer le commutateur sur ou sous un appareil dégageant une quantité significative de chaleur ni à proximé d'un tel appareil. Pour que le commutateur fonctionne de façon optimale, veillez à ce qu'il soit correctement ventilé pour qu'il ne chauffe pas trop et ne tombe pas en panne.
Mise sous tension
Branchez une extrémité de l'adaptateur secteur CA/CC au connecteur d'alimentation du commutateur, et branchez l'autre extrémité à la prise de courant.
À la mise sous tension du commutateur, les voyants clignotent momentanément. Cela indique que le système est en cours de réinitialisation.
Coupure de courant
Par mesure de précaution, en cas de coupure de courant, débranchez le commutateur. Vous pouvez rebrancher le commutateur lorsque le courant revient.
Connexion du commutateur
Connexion à un nœud d'extrémité
Connexion à un concentrateur ou à un autre commutateur
Connexion à un serveur
REMARQUE : Les 8 ports Ethernet NWay hautes performances prennent en charge les connexions MDI-X et MDI-X.
Connexion à un nœud d'extrémité
Les nœuds d'extrémité incluent les PC équipés de cartes réseau Ethernet/Ethernet rapide 10, 100 ou 1000 Mbits/s RJ-45 ainsi que la plupart des routeurs.
Un nœud d'extrémité peut être connecté au commutateur par l'intermédiaire d'un câble à paires torsadées blindées ou non blindées (UTP/STP) de catégorie 3, 4, 5 ou 5e. Le nœud d'extrémité peut être connecté à n'importe lequel des ports du commutateur.
Figure 3-1. Commutateur connecté à un nœud d'extrémité RJ-45 Connector Connecteur RJ-45
Les voyants lumineux Link/Act de chaque port UTP s'allument en vert si la liaison est bonne. Le voyant lumineux au-dessus du libellé du port indique sa vitesse (10/ 100 ou 1000 Mbits/s). Le voyant clignotant en dessous indique une activité de paquets.
Connexion à un concentrateur ou à un autre commutateur
Les connexions de ce type peuvent être réalisées de plusieurs façons à l'aide d'un câble Ethernet standard.
- Un commutateur ou un concentrateur 10BASE-T peut être connecté au commutateur par l'intermédiaire d'un câble à paires torsadées blindées ou non blindées (UTP/STP) de catégorie 3, 4, 5 ou 5e.
- Un commutateur ou un concentrateur 100BASE-T peut être connecté au commutateur par l'intermédiaire d'un câble à paires torsadées blindées ou non blindées (UTP/STP) de catégorie 5.
- Un commutateur ou un concentrateur 1000BASE-T peut être connecté au commutateur par l'intermédiaire d'un câble à paires torsadées blindées ou non blindées (UTP/STP) de catégorie 5e ou moins.
Figure 3-2. Commutateur connecté au port d'un concentrateur ou d'un autre commutateur à l'aide d'un câble croisé (tout câble Ethernet courant convient)
| CROSSOVER CABLE | CÂBLE CROISE |
| STRAIGHT CABLE | CÂBLE DROIT |
| Switch or Hub | Commutateur ou concentrateur |
Connexion à un réseau fédérateur ou à un serveur
N'importe lequel des cinq ports Gigabit Ethernet convient pour établir une liaison montante vers un réseau federateur ou un serveur.
Figure 3-3. Connexion à un serveur
| Server | Serveur |
Caractéristiques techniques
| Caracteristique générales | ||
| Normes : | IEEE 802.3ab 1000BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3 10BASE-TContrôle de flux IEEE 802.3xFiles d'attefte à priorité IEEE 802.1p | |
| Protocole : | CSMA/CD | |
| Débit de transfertde données : | Ethernet : 10 Mbits/s (à l'alternat)20 Mbits/s (bidirectionnelsimultané)Ethernet rapide : 100 Mbits/s (à l'alternat)200 Mbits/s (bidirectionnelsimultané)Gigabit Ethernet : 2000 Mbits/s (bidirectionnelsimultané) | |
| Topologie : | En étoile | |
| Câbles réseau : | Ethernet : Câble à 2 paires torsadées non blindées (UTP) de catégorie 3, 4 et 5Ethernet rapide : Câble à 2 paires torsadées non blindées (UTP) de catégorie 5Gigabit Ethernet : Câble à 4 paires torsadées non blindées (UTP) de catégorie 5 | |
| Nombre de ports : | Huit ports Gigabit Ethernet 10/100/1000BASE-T | |
| Physique et environnement | |
| Entrées CC : | 7,5 V CC /1 A |
| 7,5 V CC /1,5 A | |
| 5 V CC /2 A | |
| (Différentes listes sont fournies selon les régions d'expédition.) | |
| Consommation électrique : | 6 watts (maximum) |
| Température de fonctionnement : | 0 °C à 40 °C |
| Température de stockage : | -10 °C à 70 °C |
| Humidité : | 5 % à 95 % d'humidité relative (sans condensation) |
| Dimensions : | 142 mm x 115 mm x 31 mm |
| PEM | FCC classe B, marquage CE classe B, VCCI |
| Sécurité : | cUL |
| Performances | |
| Méthode de transmission : | Commutation de messages (store-and-forward) |
| Tampon de mémoire vive : | 144ko par apparéil |
| Table d'adresses MAC : | Une adresse MAC de 8 k par apparéil |
| Taux de filtrage / transmission des paquets : | Vitesse maximale |
| Apprentissage des adresses MAC : | Apprentissage automatique, vieillesment automatique |
1000BASE-LX : câble à fibre optique multimode utilisant une courte longueur d'onde de laser pour une longueur maximale de 550 mètres.
1000BASE-SX : câble à fibre optique à grande distance utilisant une longue longueur d'onde pour une longueur maximale de 10 kilomètres.
100BASE-FX: Ethernet à 100 Mbits/s sur fibre optique.
100BASE-TX: Ethernet à 100Mbps sur cable à paires torsadées de type 1 et catégorie 5.
10BASE-T: spécifications IEEE 802.3 pour Ethernet sur câble à paires torsadées non blindées (UTP).
Vieillissement: suppression automatique des entrées dynamiques de la base de données du commutateur qui ont expiré et qui ne sont plus valables.
ATM: de l'anglais Asynchronous Transfer Mode, mode de transfert synchrone. Protocole de transmission orienté connexion qui repose sur des cellules de longueur fixe (paquets). Le mode ATM est conçu pour gérer différents types de traffic, dont la voix, les données et la vidéo.
Auto-négociation : fonctionnalité d'un port, qui lui permet de communiquer ses possibilités en matière de vitesse, de bidirectionnalité et de contrôle de flux. Lors d'une connexion à une station d'extrémité qui prend également en charge l'auto-négociation, la liaison peut elle-même détecter sa configuration de fonctionnement optimale.
Port fédérateur: port qui n'apprend pas les adresses des périphériques, et qui reçoit toutes les trames avec une adresse inconnue. Les ports fédérateurs sont normalement utilisés pour connecter le commutateur à la dorsale de votre réseau. Notez que les ports fédérateurs étaient AAParavant dénommés ports de liaison descendante.
Dorsale : partie d'un réseau utilisée comme chemin principal pour transporter du trafic entre les segments du réseau en question.
Bande passante : quantité d'informations, mesurée en bits par seconde, qu'un canal est en mesure de transmettre. La bande passante d'Ethernet est de 10 Mbits/s, celle d'Ethernet rapide est de 100 Mbits/s.
Débit en bauds : vitesse de commutation d'une ligne. Également dénommé vitesse de ligne.
BOOTP: le protocole BOOTP vous permet de mettre automatiquement en correspondance une adresse IP à une adresse MAC donnée à chaque démarrage d'un périhérique. De plus, ce protocole peut attribuer le masque de sous-réseau et la passerelle par défaut à un périhérique.
Pont : appareil qui interconnecte des réseaux locaux ou distants, quel que soit le protocole de haut niveau utilisé. Les ponts forment un unique réseau logique et permettent de centraliser l'administration du réseau.
Diffusion : envoi d’un message à tous les périphériques du réseau.
Tempête de diffusion : multitude de diffusions simultanées qui absorbent généralement la bande passante disponible du réseau et peut provoquer sa défaillance.
Port de console : port du commutateur qui accepte un connecteur de terminal ou de modem. Il modifie l'organisation parallèle des données dans les ordinateurs pour les mettre en série, qui est la forme utilisée dans les liaisons de transmission de données. Ce port est plus souvent utilisé pour la gestion locale dédiée.
CSMA/CD: méthode d'accès aux canaux utilisée par les normes Ethernet et IEEE 802.3, dans laquelle les périphériques transmettent uniquement après avoir détecté un canal de données libre pendant un certain temps. Lorsque deux périphériques transmettent simultanément, une collision se produit et les périphériques concernés retardent leur transmission pour une durée aléatoire.
Commutation de centre de données : point d’aggrégation au sein d’un réseau d’entreprise ou un commutateur fournit un accès haute performances aux grappes de serveurs, une connexion à haute vitesse à la dorsale, et un point de contrôle pour la gestion et la sécurité du réseau.
Ethernet : Spécification de réseau local développée conjointement par Xerox, Intel et Digital Equipment Corporation. Les réseaux Ethernet fonctionnent à 10 Mbits/s sur différents câbles via le protocole CSMA/CD.
Ethernet rapide : technologie à 100 Mbits/s reposant sur la méthode d'accès au réseau Ethernet/CD.
Contrôle de flux : moyen de conserver des paquets renvoyés au port de transmission de la station d'extrémité connectée (IEEE 802.3x). Le contrôle de flux permet d’éviter la perte de données d’un port congestionné du commutateur.
Redirection : procédé envoi d'un paquet vers sa destination via un appareil d'interconnexion de réseaux.
Bidirectionnel simultané : mode qui permet de recevoir et de transmettre des paquets en même temps et qui permet donc, en théorie, de doubler le débit potentiel d'une liaison.
À l'alternative : mode qui permet de recevoir et de transmettre des paquets, mais pas en même temps. Ce mode est à mettre en opposition au mode bidirectionnel simultané.
Adresse IP : adresse de protocole Internet. Identifiant unique d’un périhérique connecté à un réseau via le protocole TCP/IP. L’adresse est écrite sur quatre octets séparés par un point, et consiste en une section de réseau, une section de sous-réseau facultative, et une section d’hôte.
IPX: de l'anglais Internetwork Packet Exchange, échange de paquets entre réseaux. Ce protocole permet les communications dans les réseaux de type NetWare.
LAN: de l'anglais Local Area Network, réseau local. Réseau de ressources informatiques connectées (PC, imprimantes, serveurs) sur une zone géographique relativement restreinte (généralement une habitation ou un bâtiment). Les réseaux de ce type sont caractérisés par de hauts débits et de faibles taux d'erreur.
Latence : délai entre le moment où un périphérique reçoit un paquet et le moment où ce paquet est transmis vers le port cible.
Vitesse de ligne : voir Débit en bauds.
Port principal : port qui, dans le cadre d'une liaison résiliente, transporte du trafic de données dans des conditions de fonctionnement normales.
MDI: de l'anglais Medium Dependent Interface, interface dépendant du support. Connexion par port Ethernet où l'émetteur d'un périhérique est connecté au récepteur d'un autre périhérique.
MDI-X : de l'anglais Medium Dependent Interface Cross-over, interface croisée dépendant du support. Connexion par port Ethernet où les lignes d'émission et de réception internes sont croisées.
MIB : de l'anglais Management Information Base, base d'informations de gestion. Cette base stocke les paramètres et les caractéristiques de gestion d’un périhérique. Les MIB sont utilisées par le protocole SNMP pour partager les attributs des systèmes qu’elle gère. Le commutateur contient sa propre MIB interne.
Multidiffusion : copie de paquets uniques dans un sous-ensemble d'adresses réseau. Ces adresses sont spécifiées dans le champ d'adresse cible du paquet.
Protocole : ensemble de règles pour assurer la communication entre les périhériques d'un réseau. Ces règles déterminent le format, la synchronisation, le séquencement et le contrôle d'erreur.
Liaison résiliente : paire de ports qui peut être configurée de façon à ce que l’un gère la transmission des données en cas d’échec de l’autre. Voir aussi port principal et port d’attente.
RJ-45: connecteurs standard à 8 fils pour les réseaux IEEE 802.3 10BASE-T.
RMON: De l'anglais Remote Monitoring, télésurveillance. Sous-réseau de SNMP MIB II, qui offre des possibilités de surveillance et de gestion en adressant jusqu'à 10 groupes d'informations différents.
RPS: de l'anglais Redundant Power System, bloc d'alimentation redondant. Appareil qui fournit une source d'alimentation de secours lorsqu'elle est connectée au commutateur.
Grappe de serveurs : batterie de serveurs centralisés servant une importante population d'utilisateurs.
SLIP : de l'anglais Serial Line Internet Protocol, protocole Internet sur ligne série. Protocole qui permet au protocole Internet de fonctionner sur une ligne série.
SNMP: de l'anglais Simple Network Management Protocol, protocole simple de gestion de réseau. Protocole initialement conçu pour GER les interreseaux TCP/IP. Le protocole SNMP est actuellement mis en œuvre sur un large éventail d'ordinateurs et de réseaux, et peut être utilisé pour GER de nombreux aspects du fonctionnement des réseaux et des stations d'extrémité.
STP : de l'anglais Spanning Tree Protocol, protocole d'interconnexion arborescente par chemin critique. Il s'agit d'un système qui repose sur un pont afin de fournir une tolérance aux défauts sur les réseaux. Le protocole STP fonctionne en vous permettant de mettre en œuvre des chemins parallèles pour le traffic réseau, et de garantir la désactivation ou l'activation des chemins redondants selon que les chemins principaux sont opérationnels ou non, respectivement.
Pile : groupe de périphériques réseau qui sont intégrés pour former un unique périhérique logique.
Port d'attente : port d'une liaison résiliente qui prend le relais pour la transmission des données si le port principal de la liaison n'est plus opérationnel.
Commutateur : appareil qui filtre, redirige et diffuse des paquets en fonction de l'adresse cible de chaque paquet. Le commutateur apprend les adresses associées à chacun de ses ports et génère des tables sur la base de ces informations. Ces tables seront ensuite utilisées pour les choix de commutation.
TCP/IP: ensemble de protocoles de communication en couches offrant une émulation de terminal Telnet, des transferts de fichiers selon le protocole FTP, et d'autres services de communication pour un large éventail d'équipements informatiques.
Telnet: protocole d'application TCP/IP qui fournit un service de terminal virtuel, vous permettant de vous connecter à d'autres ordinateurs et d'accéder à des hôtes comme si vous y étiez directement connecté.
TFTP: de l'anglais Trivial File Transfer Protocol, protocole simplifié de transfert de fichiers. Ce protocole vous permet de transférer des fichiers (par exemple des mises à niveau logicielles) à partir d'un périphérique distant à l'aide des fonctions de gestion locale de votre commutateur.
UDP: de l'anglais User Datagram Protocol, protocole de datagramme utilisé. Protocole Internet standard qui permet à un programme d'application sur un périphérique d'envoyer un datagramme à un programme d'application sur un autre périphérique.
VLAN: de l'anglais Virtual LAN, réseau local virtuel. Groupe de périhériques indépendants du lieu et de la topologie, qui communiquent comme s'ils étaient sur un réseau local physique courant.
VLT: de l'anglais Virtual LAN Trunk, jonction de réseaux locaux virtuels. Liaison commutateur à commutateur qui transporte du trafic pour tous les réseaux locaux virtuels sur chaque commutateur.
VT100 : type de terminal qui utilise des caractères ASCII. Les écrans VT100 ont une apparance textuelle.
