Type d'appareil	Projecteur
Conformité FCC	Oui, Classe B
Normes de sécurité	Conforme aux normes des appareils digitaux
Interférences radio	Peut produire des interférences nuisibles
Fréquence radio	Non précisé
Utilisation recommandée	Installation résidentielle
Mesures anti-interférences	Réorienter antenne, éloigner matériel, utiliser circuit différent
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Connectivité	Non précisée
Conditions d'utilisation	Ne doit pas engendrer d'interférences nuisibles
Acceptation d'interférences	Doit accepter toute interférence pouvant affecter son fonctionnement
Garantie	Non précisée
Technicien recommandé	Consultation possible en cas d'interférences

FOIRE AUX QUESTIONS - MDP 1600 SAGEM

Comment réinitialiser le SAGEM MDP 1600 ?

Pour réinitialiser le SAGEM MDP 1600, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation si possible.

Comment connecter le SAGEM MDP 1600 à Internet ?

Pour connecter le SAGEM MDP 1600 à Internet, accédez au menu de configuration, sélectionnez 'Réseau', puis suivez les instructions pour entrer vos informations de connexion Wi-Fi.

Que faire si la connexion Internet est lente ?

Vérifiez la qualité de votre signal Wi-Fi, redémarrez votre routeur et le SAGEM MDP 1600. Si le problème persiste, contactez votre fournisseur d'accès Internet pour des tests de connexion.

Comment mettre à jour le firmware du SAGEM MDP 1600 ?

Accédez au menu de configuration, sélectionnez 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version disponible.

Que faire si l'écran affiche un message d'erreur ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Si nécessaire, contactez le support technique.

Comment configurer les paramètres de sécurité ?

Accédez aux paramètres du réseau dans le menu de configuration et sélectionnez 'Sécurité' pour ajuster les options de mot de passe et de cryptage.

Le SAGEM MDP 1600 est-il compatible avec tous les fournisseurs d'accès Internet ?

Le SAGEM MDP 1600 est généralement compatible avec la plupart des fournisseurs d'accès Internet, mais il est recommandé de vérifier la compatibilité spécifique auprès de votre fournisseur.

Comment résoudre les problèmes de surchauffe de l'appareil ?

Assurez-vous que l'appareil a un espace adéquat pour la ventilation. Évitez de le placer dans des espaces confinés ou près de sources de chaleur.

Comment récupérer un mot de passe oublié ?

Si vous avez oublié le mot de passe de l'appareil, vous devrez le réinitialiser aux paramètres d'usine. Cela supprimera toutes les configurations personnalisées.

MODE D'EMPLOI MDP 1600 SAGEM

Ce matériel a été testé et déclaré conforme aux normes des appareils digitaux de Classe B, conformément à l'article 15 du Règlement de la FCC. Ces normes sont conçues pour fournir une bonne protection contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des énergies de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produisent pas dans une installation particulière. S'il s'avère que cet équipement génère des interférences nuisibles aux réceptions de radio ou de télévision, ce qui peut être détecté en allumant et en éteignant l'équipement en question, l'utilisateur est encouragé à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes:

Réorientez ou déplacez l'antenne de réception. Éloignez le matériel du récepteur - Connectez le matériel sur une prise fonctionnant sur un circuit différent de celui où le récepteur est connecté. Ou consultez votre revendeur ou un technicien spécialisé en radio/TV.

Ce matériel est conforme à l'Article 15 du Règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Ce matériel ne doit pas engendrer d'interférences nuisibles, et
2. Ce matériel doit accepter toute interférence pouvant engendrer des effets indésirables sur son fonctionnement.

Consignes de sécurité

Lisez toutes ces instructions avant d'utiliser votre projecteur et conservez-les pour pouvoir les consulter ultérieurement.

1. Vérifiez que le voltage de fonctionnement de l'appareil est identique au voltage de la source d'alimentation locale.
2. Si un liquide ou un objet solide venait à pénétrer à l'intérieur du boîtier, débranchez l'appareil et faites-le vérifier par un personnel qualifié avant de continuer à l'utiliser.
3. N'essayez pas de réparer ce produit vous-même car le fait d'ouvrir ou de déstéreroler les capots pourrait endommager les composants se trouvant à l'intérieur et annulerait votre garantie.
4. Ne placez pas ce produit sur un chariot, un support ou une table instables. Le produit pourrait tomber, ce qui pourrait gravement l'endommager.
5. Débranchez l'appareil de la prise murale s'il ne doit pas être utilisé pendant plusieurs jours. Pour débrancher le cordon, tirez sur la fiche. Ne tirez jamais sur le cordon lui-même.
6. La prise murale doit se trouver à proximité de l'unité et doit être facilement accessible.
7. Ne placez pas le projecteur dans un endroit où le cordon risque d’être piétiné car cela pourrait effilocher ou endommager les fils ou la prise. Faites attention à ce qu’il n’y ait pas de risque de trébucher.
8. Ne regardez jamais dans l'objet du projecteur quand la lampe est allumée car la lumière vive peut vous blesser les yeux. Ne laissez jamais les enfants regarder dans l'objet quand il est allumé.
9. Ne placez pas votre main ou des objets près des trous de ventilation. L'air qui s'en échappe est chaud.
10. N'ouvre jamais les caches du projecteur excepté le cache de la lampe. Des voltages dangereux circulent à l'intérieur du projecteur pouvant provoquer des blessures graves. En dehors de ce qui est spécifiquement indiqué dans le Manuel de l'utilisateur, n'essayez pas de réparer vous-même le produit. Confiez toute réparation à un personnel qualifié.
11. Débranchez le projecteur de la prise murale avant de le nettoyer. Utilisez un chiffon humide pour nettoyer le boîtier du projecteur. N'utilisez pas de nettoyants liquides ou d'aérosols.
12. Rangez les matériels d'emballage (pour le projecteur, les accessoires et les pièces en option) hors de portée des enfants car ces sacs peuvent entraîner la mort par suffocation. Soyez particulièrement vigilants en présence de petits enfants.
13. Pour des raisons de ventilation, le ventilateur continue de fonctionner après avoir éteint le projecteur. Ne débranchez
14. Le projecteur est équipé de fentes de ventilation (entrée) et de fentes de ventilation (sortie). N'obstruez pas ou ne placez rien près de ces fentes, ou la chaleur interne risque de s'accumuler, entraînant la dégradation des images ou risquant d'endommager le projecteur.
15. Quand vous remplacez la lampe du projecteur, ne touchez jamais la nouvelle ampoule à mains nues. Les résidus invisibles laissés par la graisse de vos mains peuvent diminuer la durée de vie de l'ampoule. L'utilisation de gants non pelucheux ou de doigtiers est recommandée.
16. Ce produit doit être placé loin de toute source de chaleur, telle que radiateurs, appareils de chauffage, cuisinières ou tout autre appareil (y compris des amplificateurs) produisant de la chaleur.
17. Ne surchargez pas les prises murales, les rallonges ou prises multiples car cela pourrait entraîner un risque d'incendie ou d'électrocution.

Remarques sur le cordon d'alimentation CA

Le cordon d'alimentation CA doit être conforme aux exigences du pays où vous utilisez un projecteur. Vérifiez le type de prise CA à l'aide du schéma ci-dessous et utilisez le cordon d'alimentation CA ajusté. Si le cordon d'alimentation CA fourni ne correspond pas à votre prise de courant CA, contactez votre vendeur.

Ce projecteur est équipé d'une prise de cordon CA avec mise à la terre. Vérifiez que votre prise secteur est adaptée à la prise du cordon. Ne supprimez pas la protection de cette prise avec mise à la terre. Nous recommendons fortement d'utiliser un périhérique source vidéo aussi équipé d'une prise de cordon CA avec mise à la terre pour protégé contre les interférences de signal dues aux fluctuations du voltage.

Pour l'Australie et la Chine Populaire

Pour les U.S.A et le Canada

Pour l'Europe Continentale

Pour le Royaume-Uni.

TABLE des matières

Présentation du Produit 6

Caractéristiques du Projecteur 6

Contenu de l'Emballage 7

Se familiariser avec le projecteur 8

Composants du projecteur 8

Composants de la télécommande 11

Installation 12

Connecter le projecteur 12

Allumer/Éteindre le projecteur 16

Réglage de l'image projetée 17

Réglage du zoom et de la mise au point du projecteur 18

Réglage de la taille de l'image 18

Utilisation du projecteur 20

Panneau de contrôle 20

Télécommande 21

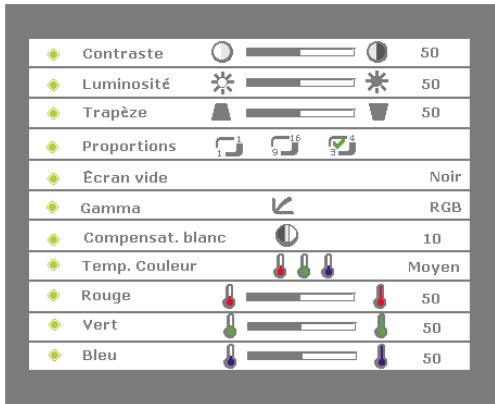

Options de menu 24

Image 25

Video 28

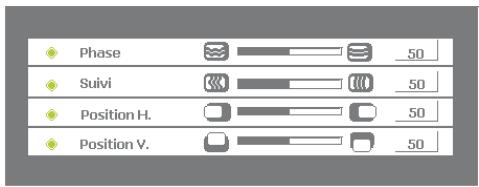

Afficher 29

Langue 30

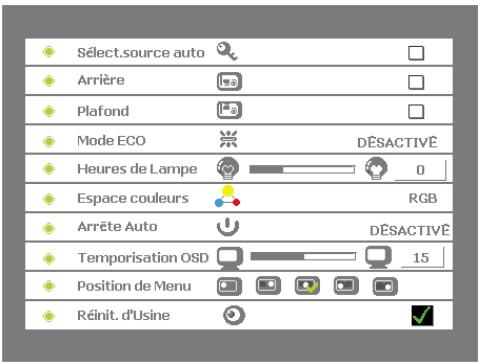

Avancé 31

Audio 32

Entretien 33

Nettoyer l'Objectif 33

Nettoyage du Boftier du Projecteur 33

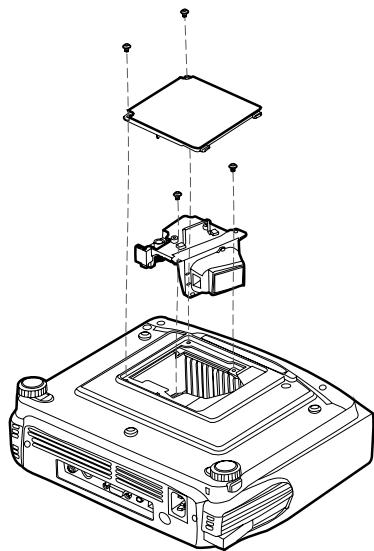

Remplacer la Lampe 34

Messages d'indicateur 37

Signaux Prédéfinis 38

Caractéristiques du projecteur

Le projecteur comporte une projection à moteur optique de haute performance et un design convivial pour offrir une grande fiabilité et une grande facilité d'utilisation.

Le projecteur offre les caractéristiques suivantes:

Technologie DLP™ Texas Instruments à Simple Puce 0,55" SVGA (800 x 600 pixels) Taille compacte, léger pour la portabilité 1,2x objectifs zoom manuels Redimensionnement automatique (Auto-Sync) de l'image en plein écran 800 x 600 avec compatibilité de compression de mise à l'échelle pour VGA, SVGA, XGA et SXGA. Désentrelacement matériel de mouvement adaptatif de pointe avec avance de 3:2 Lampe de 200 Watts replacable par l'utilisateur - Compatibilité avec les ordinateurs Macintosh® - Compatible avec NTSC, PAL, SECAM, et HDTV Télécommande multifonctions Cable 15 broches D-Sub pour connectivité video analogue - Menu d'affichage d'écran convivial multilingue (OSD) Correction trapézoïdale électronique avancée

• signifie compris.

Contenu de l'emballage

Quand vous déballer le projecteur, assurez-vous que vous avez tous ces composants:

Projecteur avec cache d'objet

Alimentation CA

Cable VGA (D-SUB vers D-SUB)

Cable S-Video

Pile pour la télécommande

Télécommande (IR)

Mallette de transport du projecteur

Manuel de l'utilisateur

Accessoire optionnel:

Cable VGA (D-SUB) vers HDTV (RCA)

• Conservez le carton d'origine et autres matériels d'emballage, car ils pourront s'avérer utiles si vous devez expédier l'appareil. Pour une plus grande protection, remballez votre appareil tel qu'il était emballé à l'origine en usine.
• Les accessoires et les composants peuvent varier suivant les vendeurs et la région.

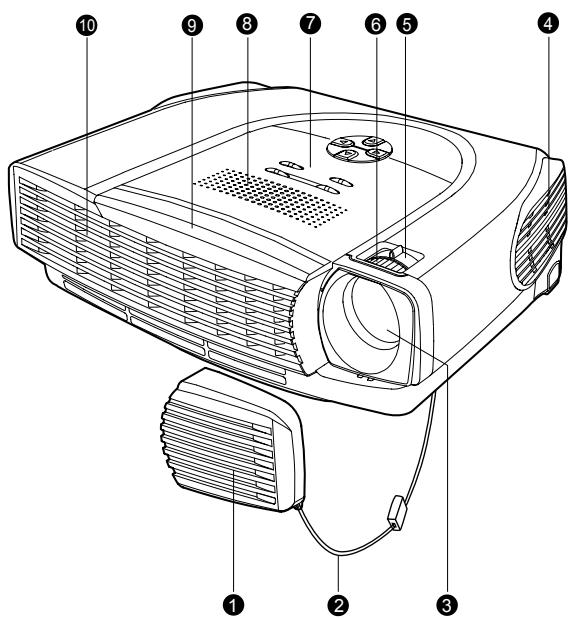

Composants du projecteur

VuedeFace

1. Cache de l'objectif
2. Attache du cache de l'objet 3. Objectif
3. Trous de ventilation (entrée)
4. Bague de Zoom
5. Bague de Mise au point
6. Panneau de Contrôle
7. Haut-parleur
8. Capteur de télécommande IR Avant
9. Trous de ventilation (sortie)

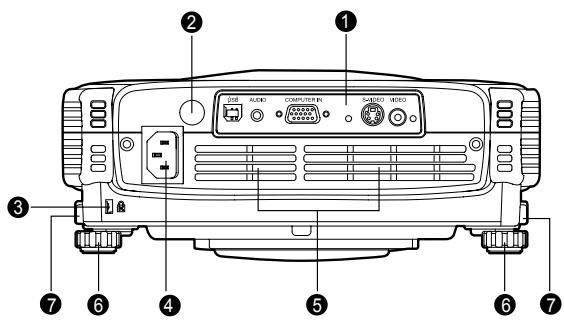

Vue de dos

1. Connecteur d'interface
2. Capteur de télécommande IR arrêté
3. Réceptacle de verrouillage de sécurité
4. Prise d'alimentation CA
5. Trous de ventilation (entrée)
6. Réglage du pied
7. Bouton de réglage du pied

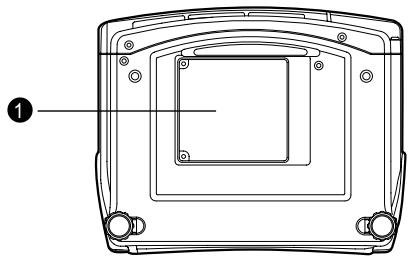

Vue de dessous

1. Cache de Lampe

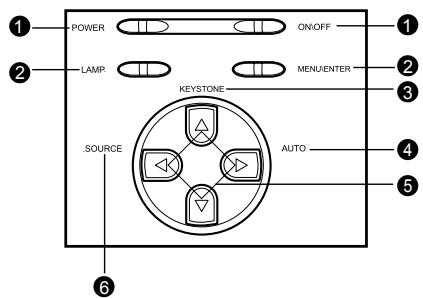

LED

1. MARCHE (POWER) (Indicateur LED d'alimentation)
2. Lampe (LAMP) (Indicateur LED de lampe)

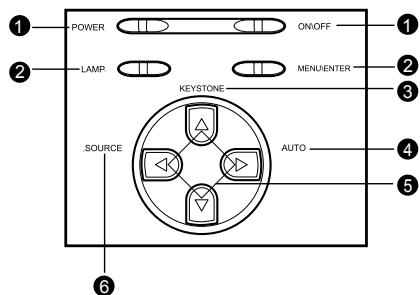

Bouton

1. MARCHE\VARRÉT(ONIOFF)
2. MENU\ENTREE(MENU\ENTER)
3. TRAPÉZE (KEYSTONE) (▲/▼)
4. AUTO (AUTO) ()
5. Boutons quatre directions
6. SOURCE(SOURCE)(<)

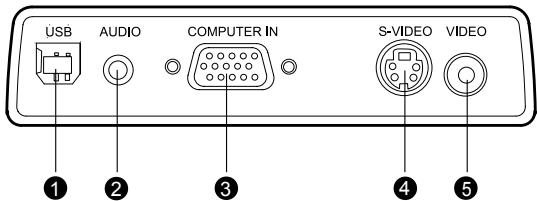

Connecteur d'interface

1. ConnecteurUSB

Ce connecteur est utilisé pour les besoins techniques.

1. Connecteur d'entrée AUDIO.

Connectez une sortie audio de l'équipement vidéo à cette prise.

1. Connecteur COMPUTER IN (Entrée d'ordinateur) (D-SUB)

Connectez le signal (analogique) d'entrée à ce connecteur.

1. Connecteur S-VIDEO (S-VIDEO)

Connecter la sortie S-Video de l'équipement vidéo à cette prise.

1. Connecteur VIDEO

Connectez la sortie vidéo composite de l'équipement vidéo à cette prise.

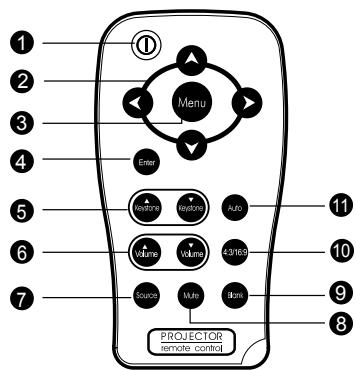

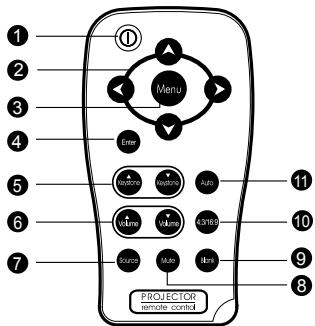

Composants de la télécommande

1. Bouton Marche (Power)
2. Boutons quatre directions
3. Bouton Menu (Menu)
4. Bouton Entrer (Enter)
5. Boutons Trapèze (Keystone) ▲ / ▼
6. Boutons Volume ▲ / ▼
7. Bouton Source (Source)
8. Bouton Muet (Mute)
9. Bouton Vidé (Blank)
10. Bouton 4:3/16:9
11. Bouton Auto (Auto)

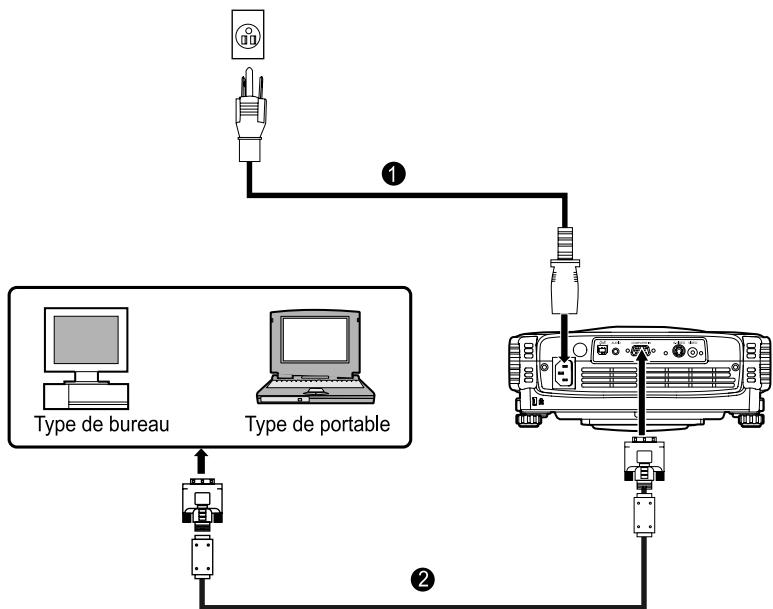

A. connexion à un ordinateur

Cordon d'alimentation CA Cable VGA (D-SUB vers D-SUB)

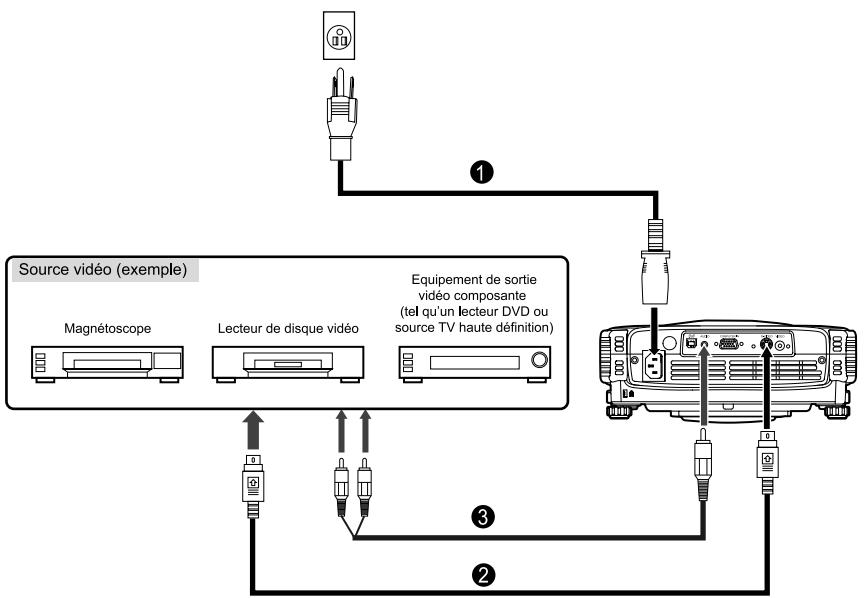

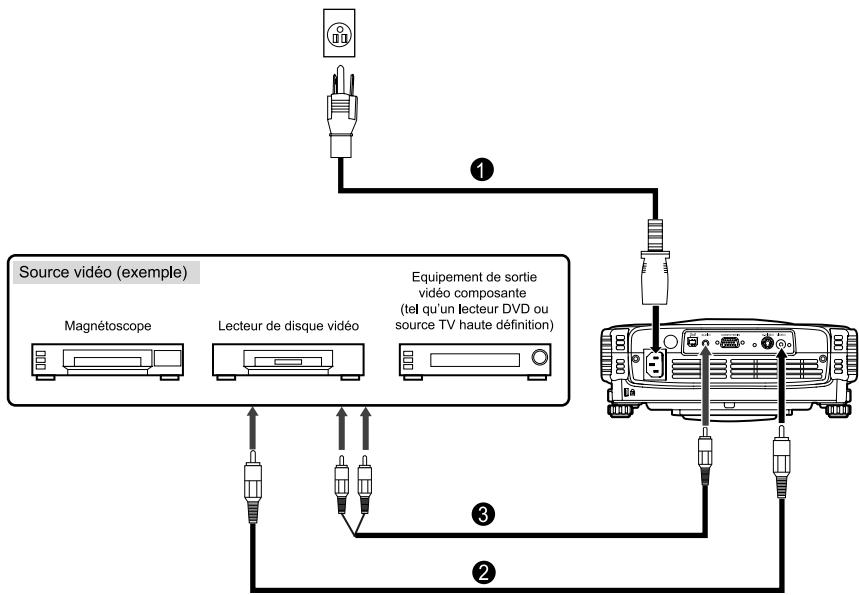

B. connecter à une source vidéo

1. Connexion avec un cable S-Video

Cordon d'alimentation CA Cable S-Video Cable Audio

1. Connexion avec un cable video composite

Cordon d'alimentation CA Cable vidéo composite Cable Audio

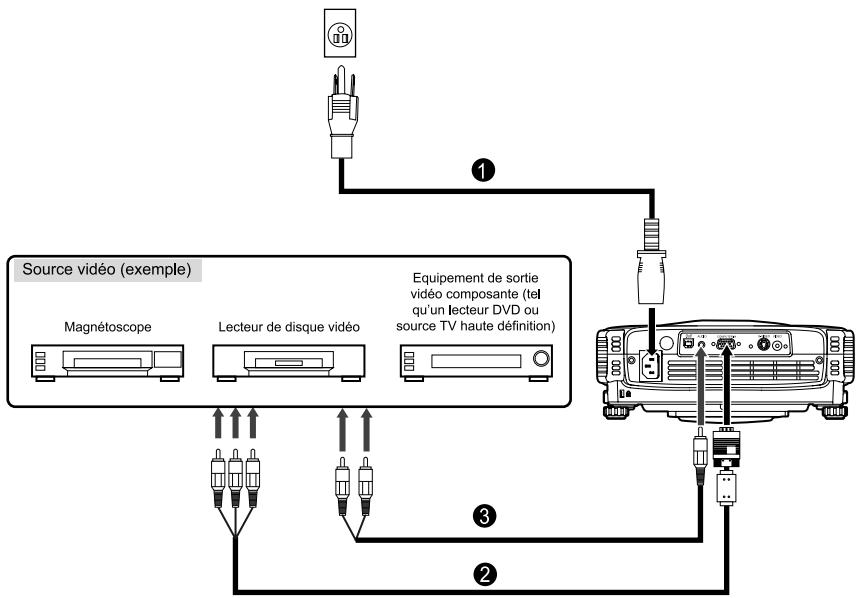

1. Connexion avec un cable HDTV

Cordon d'alimentation CA Cable D-SUB vers HDTV Cable Audio

Quand vous connectez un câble, les cordons d'alimentation du projecteur et de l'équipement externe doivent tous deux être débranchés de la prise d'alimentation CA.

Allumer le projecteur:

1. Retirez le cache de l'objet du projecteur.
2. Effectuez les connexions du cordon d'alimentation CA et du (des) câble(s) de signal du (des) périphérique(s).
3. Appuyez sur le bouton MARCHE\VARRET(ON\OFF) sur le Panneau de Contrôle du projecteur ou sur le bouton ① Marche(Power) sur la télécommande pour mettre sous tension.
4. Allumez Your source (ordinateur, notebook, DVD, etc.). Le projecteur détectera automatiquement la source.

Si le message "Recherche la source" apparait à l'écran, vérifiez que le(s) câble(s) de signal approprié(s) sont correctement connecté(s). Si vous connectez plusieurs sources simultanément au projecteur, appuyez sur le bouton SOURCE(SOURCE) sur le panneau de contrôle du projecteur ou sur le bouton Source(Source) sur la télécommande pour sélectionner la source désirée.

Avertissement:

• Ne regardez jamais dans l'objectif quand la lampe est allumée. Cela pourrait vous blesser les yeux. Il est particulièrement important d'interdire aux enfants de regarder dans l'objectif.

Éteindre le projecteur:

1. Appuyez sur le bouton MARCHE/ARRET(ON/OFF) sur le panneau de contrôle du projecteur ou sur la touche ① Marche(Power) sur la télécommande. Un message apparaitra à l'écran:

Eteindre?

Réappuyer Marche

1. Appuyez à nouveau sur le bouton MARCHE/ARRET (ON/OFF) sur le Panneau de Contrôle du projecteur ou sur le bouton ① Marche (Power) sur la télécommande pour mettre hors tension. Patientez jusqu'à ce que l'indicateur LED de lampe s'éteigne.

Patientez jusqu'à ce que le moteur du ventilateur et la LED de lampe s'éteignent avant de débrancher le cordon d'alimentation CA du projecteur.

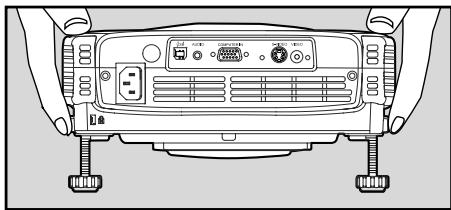

Réglage de la hauteur du projecteur

Pour élever le projecteur:

1. Soulevez la partie arrêtée du projecteur, et appuyez sur les boutons de réglage du pied sur les deux côtés.
2. Soulevez le projecteur à la hauteur de projection désirée, puis relâchez les boutons pour verrouiller les réglages des pieds dans la position voulue.

Pour abaisser le projecteur:

1. Soulevez la partie arrêtée du projecteur, et appuyez sur les boutons de réglage du pied sur les deux côtés.
2. Abaissez le projecteur, puis relâchez les boutons pour verrouiller les réglages des pieds dans la position voulue.

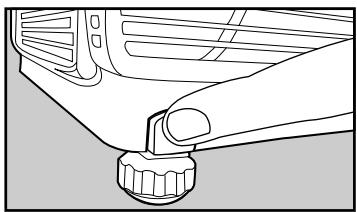

• Vous pouvez tourner le réglage du pied pour effectuer un réglage précis de la hauteur. Pour éviter d'endommager le projecteur, assurez-vous que le réglage du pied est entièrement rétracté avant de placer le projecteur dans sa mallette de transport.

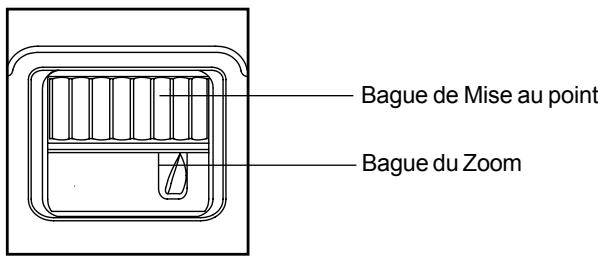

Réglage du zoom et de la mise au point du projecteur

1. Régler la taille de l'image en tournant la bague du zoom.

Tournez à droite pour réduire l'image.

Tournez à gauche pour agrandir l'image.

1. Faites la mise au point de l'image en tournant la bague de mise au point. Il est recommandé d'utiliser une image fixe pour faire la mise au point.

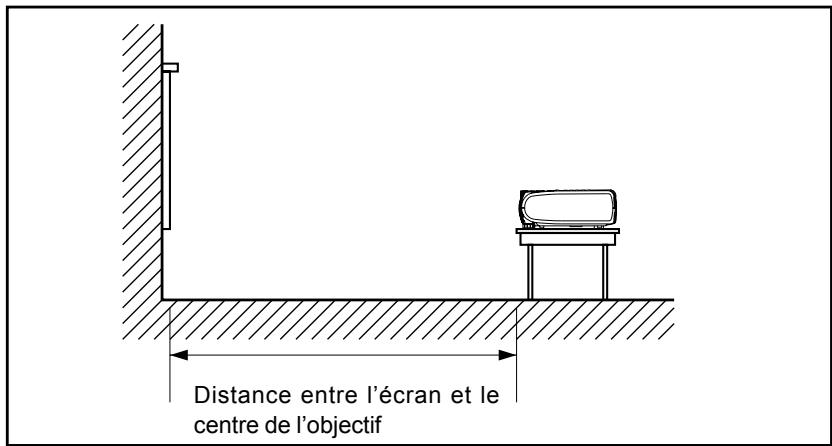

Réglage de la taille de l'image

Reportez-vous au schéma et au tableau ci-dessous pour déterminer la taille de l'écran et la distance de projection.

Distance de Projection (m)	4 : 3 Diagonale de taille d'écran (pouce)		16 : 9 Diagonale de taille d'écran (pouce)
	Grand	Télé	Grand	Télé
1.2	33.0	27.5	30.2	25.2
1.5	41.2	34.3	37.8	31.5
2	55.0	45.8	50.4	42.0
2.2	60.5	50.4	55.5	46.2
3	82.5	68.7	75.7	63.1
4	110.0	91.6	100.9	84.1
5	137.5	114.5	126.2	105.1
6	165.0	137.5	151.4	126.2
7	192.5	160.4	176.6	147.2
8	220.0	183.3	201.9	168.2
9	247.5	206.2	227.1	189.3
10	275.0	229.1	252.4	210.3

• Ce tableau est fourni à l'utilisateur à titre de référence seulement.

• Placez le projecteur en position horizontale; les autres positions peuvent entraîner une accumulation de chaleur interne et endommager le projecteur. Vérifiez que les trous de ventilation ne sont pas bouchés. N'utilisez pas le projecteur dans un environnement enflammé. Les résidus de fumée peuvent entraîner une accumulation sur des parties sensibles (c.-à-d. DMD, ensemble de l'objet, etc.)

LED

1. MARCHE (POWER) (Indicateur LED d'alimentation) Reportez-vous aux "Messages d'indicateurs".
2. LAMPE (LAMP) (Indicateur LED de lampe) Reportez-vous aux "Messages d'indicateurs".

Fonction des boutons

1. MARCHE\ARRÉT(ONIOFF)

Reportez-vous à "Allumer/Éteindre le projecteur".

1. MENUENTREE(MENUENTER)

Appuyez sur la touche MENU/ENTRÉE (MENU/ENTER) pour activer le menu OSD (On-Screen Display). Utilisez les touches de direction et la touche MENU/ENTRÉE (MENU/ENTER) pour naviguer à travers le menu de l'OSD (On-Screen Display) et sélectionner les choix.

1. TRAPÉZE (KEYSTONE) (▲/▼)

Ajuste la déformation de l'image provoquée par l'inclinaison du projecteur.

1. AUTO (AUTO)

Ajuste automatiquement la fréquence et la phase.

1. Touches des quatre directions

Les touches des quatre directions △ / ▽ / ▲ / ▼ peuvent être utilisées pour défilier à travers les menus de l'OSD (On-Screen Display) et effectuer les réglages.

1. SOURCE(SOURCE)

Sélectionne manuellement une source d'entrée.

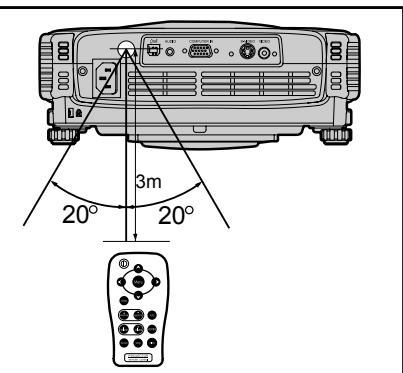

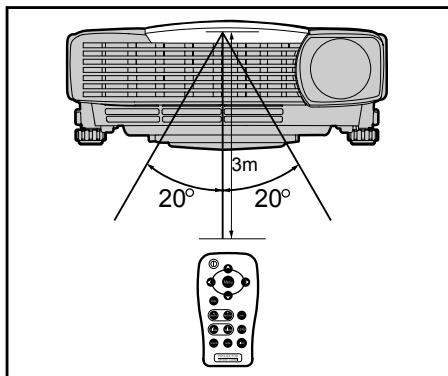

Télécommande

1. Marche (Power)

Reportez-vous à "Allumer/Éteindre le projecteur".

1. Touches des quatre directions

Les touches des quatre directions △ / ▽ / ▲ / ▲ peuvent être utilisées pour défiler à travers les menus de l'OSD (OnScreen Display) et effectuer les réglages.

1. Menu (Menu)

Appuyez sur la touche MENU pour activer le menu de l'OSD (On-Screen Display). Utilisez les boutons de direction et la touche Menu pour naviguer à travers le menu de l'OSD (On-Screen Display).

1. Entre (Enter)

Confirme la sélection

1. Trapèze (Keystone) ▲ / ▼

Ajuste la déformation de l'image provoquée par l'inclinaison du projecteur.

1. Volume (Volume) ▲ / ▽

Appuyez sur le bouton Volume ▲ pour augmenter le volume, appuyez sur le bouton Volume ▽ pour diminuer le volume.

1. Source

Sélectionne manuellement une source d'entrée.

1. Muet (Mute)

Coupe temporairement le son.

1. Vide (Blank)

Eteint temporairement l'écran.

1. 4:3/16:9

Appuyez sur 4:3/16:9 pour faire passer le format de l'imagé de 4:3 à 16:9.

1. Auto (Auto)

Ajuste automatiquement la fréquence et la phase.

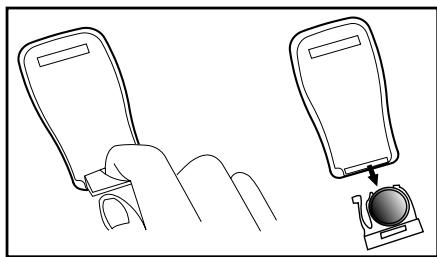

Remplacement des piles

1. Appuyez et faites glisser le couvercle du compartiment de pile dans la direction indiquée.
2. Installez une pile comme indiqué dans le schéma à l'intérieur du compartiment.
3. Placez le couvercle au-dessus du compartiment et refermez-le.

• Rangez la pile hors de portée des enfants. Il y a un danger de mort en cas de déglutition accidentelle de la pile. Ne rechargez pas la pile usagée et n'exposez pas la pile au feu ou à l'eau.
• Ne jetez pas la pile usagée avec les ordures ménagères. Éliminez les piles usagées conformément aux réglementations locales. Évitez toute chaleur ou humidité excessive. Il y a danger d'explosion si une pile n'est pas remplacée correctement. Remplacer uniquement par le même type de pile que celui recommandé par le fabricant.

Utilisation de la télécommande

Dirigez la télécommande en direction du capteur distant et appuyez sur un bouton.

Distance: à environ 3 mètres maximum de l'avant de la télécommande.

Angle : à environ 20 degrés maximum du capteur distant dans toutes les directions.

La télécommande risque de ne pas fonctionner dans un endroit ensoleillé ou sous un fort éclairage comme une lampe fluorescente éclairant le capteur distant. Utilisez la télécommande à partir d'une position où le capteur distant est visible. Ne faites pas tomber la télécommande et ne la secouez pas. - Maintenez la télécommande à l'écart d'endroits soumis à des températures élevées ou à l'humidité. - Ne faites pas tomber d'eau sur la télécommande ou ne placez pas d'objets mouillés sur celle-ci. Ne démontez pas la télécommande. Dans des circonstances inhabituelles la télécommande risque de ne pas fonctionner correctement à cause de l'emplacement utilisé ou de l'environnement. Dans de tels cas, changez la direction de la télécommande pour commander le projecteur et réessayez.

Options de menu

Le projecteur possède des menus d'OSD (On-Screen Display) multilingues qui peuvent être affichés seulement quand une source d'entrée est présente. Vous pouvez accéder aux menus à l'aide du Panneau de Contrôle du Projecteur ou de la Télécommande.

Les menus de l'OSD (On-Screen Display) vous permettent de régler l'image et de modifier de nombreux paramètres. Si la source est un ordinateur, l'OSD (On-Screen Display) permet d'effectuer les modifications sur l'onglet Afficher. Quand vous utilisez une source vidéo, l'OSD (On-Screen Display) permet d'effectuer les modifications sur l'onglet Video. Le projecteur détecte automatiquement la source.


Vidéo

Afficher

Langue

Avance

Audio

1. Appuyez sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou sur le bouton Menu (Menu) sur la télécommande.
2. Sélectionnez l'onglet menu à l'aide des boutons / sur le panneau de contrôle du projecteur ou sur la télécommande.
3. Sélectionnez l'élément d'options de menu désiré à l'aide des boutons / sur le panneau de contrôle du projecteur ou sur la télécommande.

Pour entrer dans son sous-menu respectif, reportez-vous à la section d'options de chaque menu pour plus de détails.

1. Pour quitter le menu:

Sur le panneau de contrôle du projecteur : Retournez à l'onglet du menu principal à l'aide des boutons ▲/▼, et appuyez sur le bouton MENU/ENTRÉE (MENU/ENTER). Sur la télécommande : appuyez sur le bouton Menu (Menu).

Les illustrations contenues dans ce manuel sont fournies à titre explicatif et peuvent être différentes de leur projecteur.

Option	Actions/Descriptions
Contraste	Contrôle la différence entre les parties les plus claires et les parties les plus sommes de l'image. Le fait d'ajuster le contraste modifie la quantité de noir et de blanc dans l'image.Sélectionnez le paramètre désiré avec les boutons « / »:Appuyez sur le bouton « pour diminuer le contraste.Appuyez sur le bouton « pour augmenter le contraste.
Luminosité	Ajuste la luminosité de l'image.Sélectionnez le paramètre désiré à l'aide des boutons « / »:Appuyez sur le bouton « pour éclaircir l'image.Appuyez sur le bouton « pour ascombrir l'image.
Trapèze	Ajuste la déformation de l'image provoquée par l'inclinaison du projecteur.Sélectionnez le paramètre désiré à l'aides des boutons « / »:Appuyez sur le bouton « pour réduire la largeur supérieure.Appuyez sur le bouton « pour réduire la largeur inférieure.
Proportions	Sélectionne cette fonction pour ajuster aux proportions 1:1, 16:9, 4:3. Pour utiliser les proportions 1:1, l'entrée doit être un signal d'ordinateur (via le cable VGA) d'une résolution inférieure à SVGA (800 x 600). Si le signal d'entée est un signal d'ordinateur supérieur à SVGA ou composant 1080i / 720p, seules les proportions 16:9 ou 4:3 seront disponibles.
	Sélectionnez le paramètre désiré à l'aide des boutons ↓/↓. • 1:1: La source d'entrée sera affichée sans la mise à l'échelle • 16:9: La source d'entrée sera affichée en mode d'écran large (16:9) sans mise à l'échelle. La source sera mise à l'échelle pour s'=adapter à la largeur de l'écran. • 4:3: La source d'entrée sera mise à l'échelle pour s'=adapter à l'écran.
Écran vide	Vide temporairement l'écran, et sélectionne la couleur de l'écran quand Ecran Vide est actif. Sélectionner le paramètre désiré avec les boutons ↓/▲: • Blanc • Noir • Bleu • Gris • Rouge • Vert • Jaune • Cyan • Magenta
Gamma	Sélectionne le Mode Gamma. Sélectionner le paramètre désiré avec les boutons ↓/▲: • Film: Mode d'=image video sombre • Photographie: Mode photo d'ordinateur • RGB: Mode texte de l'ordinateur • Video: Mode video courant
Compensat. blanc	La Compensation de Blanc peut être réglée entre 0 et 10. Sélectionner le paramètre désiré à l'aide des boutons ↓/▲: • Paramétrer à 10 donne une luminosité maximum. • Paramétrer à 0 donne une qualité de reproduction de couleur maximum.
Temp. Couleur	Règle la température de couleur. Avec une température de couleur plus élevé, l'écran semble plus froid; avec une température de couleur plus faible, l'écran parait plus chaud. Le mode Rouge, Vert et Bleu s'=active seulement si la Température de couleur est paramétrée sur "Utilisateur".
	Sélectionner le paramètre désiré à l'aide des boutons ⟨/⟩: • Haut • Moyen • Bas • Utilisateur
Rouge	Ajuste manuellement le rouge. Sélectionner le paramètre désiré à l'aide des boutons ⟨/⟩: • Appuyez sur le bouton ⟨/ pour diminuier la température de couleur. • Appuyez sur le bouton ⟨/ pour augmenter la température de couleur.
Vert	Ajuste manuellement le vert. Sélectionner le paramètre désiré à l'aide des boutons ⟨/⟩: • Appuyez sur le bouton ⟨/ pour diminuier la température de couleur. • Appuyez sur le bouton ⟨/ pour augmenter la température de couleur.
Bleu	Ajuste manuellement le bleu. Sélectionner le paramètre désiré à l'aide des boutons ⟨/⟩: • Appuyez sur le bouton ⟨/ pour diminuier la température de couleur. • Appuyez sur le bouton ⟨/ pour augmenter la température de couleur.

Vidéo

Option	Actions/Descriptions
Saturation	Ajuste une image video du noir et blanc à une couleur complètement saturaë. Sélectionner le paramètre désiré à l'aide des boutons ↓/▶: • Appuyez sur le bouton ↓pour diminuer la quantité de couleur dans l'image. • Appuyez sur le bouton ↑pour augmenter la quantité de couleur dans l'image.
Teinte	Ajuste l'équilibre de couleurs du rouge et du vert. Sélectionner le paramètre désiré à l'aide des boutons ↓/▶: • Appuyez sur le bouton ↓pour augmenter la quantité de vert dans l'image. • Appuyez sur le bouton ↑pour augmenter la quantité de rouge dans l'image.
Netteté	Ajuste la netteté de l'image. Sélectionner le paramètre désiré à l'aide des boutons ↓/▶: • Appuyez sur le bouton ↓pour diminuier la netteté. • Appuyez sur le bouton ↑pour augmenter la netteté.

Afficher

Option	Actions/Descriptions
Phase	Synchronise la temporisation du signal de l'affichage avec celle de la carte graphique. Si vous obtenez une image instable ou scintillante, utilisez la fonction Phase pour la corriger.Sélectionner le paramètre désiré à l'aide des boutons « / »: • Appuyez sur le bouton « pour diminuer la valeur. • Appuyez sur le bouton « pour augmenter la valeur.
Suivi	Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous voyagez apparaître une barre scintillante verticale, utilisez la fonction Suivi pour procédér au réglage.Sélectionner le paramètre désiré à l'aide des touches « / »: • Appuyez sur le bouton « pour diminuer la valeur. • Appuyez sur le bouton « pour augmenter la valeur.
Position H.	Ajuste la position horizontal.Sélectionnez le paramètre désiré à l'aide des boutons « / »: • Appuyez sur le bouton « pour déplacer l'image vers la gauche. • Appuyez sur le bouton « pour déplacer l'image vers la droite.
Position V.	Ajuste la position vertical.Sélectionner le paramètre désiré à l'aide des boutons « / »: • Appuyez sur le bouton « pour déplacer l'image vers le haut. • Appuyez sur le bouton « pour déplacer l'image vers le bas.

Option	Actions/Descriptions
Langue	Sélectionne la langue pour le menu et le message affché. Sélectionnez la langue préféérée à l'aide des boutons ▲/▼, et confirmez la sélection avec le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou le bouton Entrée (Enter) sur la télécommande. • English • Deutsch •简体中文 •日本語 • Français •Español •Portugués •Italiano •Рugskii •繁體中文

Avancé

Option	Actions/Descriptions
Sélect.source auto	Analyse automatiquement la source d'entrée. Appuyez sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou sur le bouton Entrée (Enter) sur la télécommande pour activer cette fonction.
Arrière	L'image est inversée horizontally. Appuyez sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou sur le bouton Entrée (Enter) sur la télécommande pour activer cette fonction.
Plafond	L'image est inversée verticallement. Appuyez sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou sur le bouton Entrée (Enter) sur la télécommande pour activer cette fonction.
Mode ECO	Utilise cette fonction pour réduire la luminosité de la lampe du projecteur, ce qui diminuera la consommation d'électricité et augmentera la durée de vie de la lampe. Sélectionnez le paramètre désiré à l'aide des boutons ↓/▶: • ACTIVÉ • DÉACTIVÉ
Heures de Lampe	Affiche les heures de fonctionnement depuis la réinitialisation du compteur de lampe. Le compteur d'heures de la lampe est affchéé au format lecture seule, et ce paramètre ne peut pas été réglé manuellement.
Espace couleurs	Sélectionne manuellement le type de signal. Sélectionnez le type de signal d'entrée à l'aide des boutons ↓/▶: • RGB • YCbCr • YPbPr
Arrêt Auto	Utilissez cette fonction pour éteindre automatiquement la lampe si le projecteur ne detecte pas de signal d'entrée pendant une période spécifique (30 minutes). Sélectionnez le paramètre désiré à l'aide des boutons « / »: • ACTIVÉ • DÉSACTIVÉ
Temporisation OSD	Le menu OSD (On-Screen Display) reste actif (à un état de repos par seconde). Sélectionnez le paramètre désiré à l'aide des boutons « / ».
Position du Menu	Sélectionne la position du menu OSD (On-Screen Display) à l'écran. Sélectionnez le paramètre désiré à l'aide des boutons « / ».
Réinit. d'Usine	Réinitialise le projecteur à ses paramètres d'usine par défaut. Appuyez sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le Panneau de contrôle du projecteur ou le bouton Entrée (Enter) sur la télécommande pour entrer dans son sous-menu, sélectionnez le paramètre désiré avec les boutons « / », et confirmez la sélection en appuyant à nouveau sur le bouton MENU\ENTRÉE (MENU\ENTER) sur le panneau de contrôle du projecteur ou sur le bouton Entrée (Enter) de la télécommande.

Option	Actions/Descriptions
Volume	Ajuste le volume. Sélectionnez le paramètre désiré à l'aide des boutons ⟨/⟩: • Appuyez sur le bouton ⟨ pour réduire le volume. • Appuyez sur le bouton ⟨ pour augmenter le volume.
Muet	Coupe temporairement le son. Sélectionnez le paramètre désiré à l'aide des boutons ⟨/⟩: • ACTIVÉ • DÉACTIVÉ

Entretien

Le projecteur nécessite un entretien approprié. Maintenez l'objet propre car la poussière, la saleté ou les taches seront projetées à l'écran et diminueront la qualité de l'image. La seule pièce que vous pouvez remplacer vous-même est la lampe. Au cas où il serait nécessaire de remplacer une autre pièce, contactez votre vendeur ou un service de réparation qualifié. Lors du nettoyage de toute partie du projecteur, commencez toujours par éteindre et débrancher le projecteur.

Avertissement:

N'ouvre jamais les caches du projecteur excepté le cache de la lampe. Des voltages dangereux circulent à l'intérieur du projecteur pouvant provoquer des blessures graves. Mis à part ce qui est indiqué spécifiquement dans le Manuel de l'utilisateur, n'essayez pas de réparer vous-même le produit. Confiez toute réparation à un personnel qualifié.

Nettoyer l'objectif

Essuyez doucement l'objet avec un papier de nettoyage d'objet. Ne touchez pas l'objet à mains nues.

Nettoyage du boîtier du projecteur

Essuyez doucement avec un tissu doux. Si de la saleté ou des taches ne peuvent être enlevées facilement, utilisez un tissu doux imbibé d'eau, ou d'eau et d'un détergent neutre, et essuyez avec un tissu doux et sec.

Eteignez le projecteur et débranchez le cordon d'alimentation CA de la prise murale avant de commencer tout travail d'entretien. Vérifiez que l'objet est froid avant de nettoyer. N'utilisez pas de détergents ou de produits chimiques autres que ceux mentionnés plus haut. N'utilisez pas de benzène ou de diluants. N'utilisez pas d'aerosols chimiques. Utilisez un tissu doux ou du papier pour objectif seulement.

Remplacer la lampe

Les lampes du projecteur ont une durée de vie limitée. Remplacez la lampe quand:

L'image devient plus nombreuse et les teintes deviennent plus claires quand la lampe a été utilisée pendant une longue période. L'indicateur LED de la lampe du projecteur vire au rouge. Reportez-vous à la section intitulée "Messages d'indicateur" pour plus de détails.

La lampe reste très chaude quand vous éteignez le projecteur avec le bouton d'alimentation. Si vous touchez la lampe, vous risquez de vous brûler les doigts. Quand vous remplacez la lampe, attendez au moins 45 minutes pour que la lampe refroidisse. Ne touchez jamais le verre de la lampe. La lampe pourrait exploser si vous ne la manipulez pas correctement, comme par exemple si vous touchez le verre de la lampe. La durée de vie de la lampe peut varier d'une lampe à l'autre et en fonction de l'environnement d'utilisation. Il n'y a pas de garantie de la même durée de vie pour chaque lampe. Certaines lampes arrivent au bout de leur durée de vie plus rapidement que d'autres lampes similaires. - Une lampe peut exploser suite à des vibrations, un choc ou dégradation due aux heures d'utilisation en arrivant en fin de vie. Le risque d'explosion peut varier en fonction de l'environnement ou des conditions dans lesquelles le projecteur et la lampe sont utilisés. - Portez des gants et des lunettes de protection quand vous installez ou que vous retirez la lampe. Des cycles marche-arrêt rapprochés endommageront la lampe et raccourciront la durée de vie de la lampe. Attendez au moins 5 minutes pour éteindre le projecteur après l'avoir allumé. N'utilisez pas la lampe à proximité de papiers, de tissu, ou autres matériaux combustibles et ne la couvrez pas non plus avec de tels matériaux. Sinon cela pourrait provoquer un incendie. N'utilisez pas la lampe dans une atmosphère contenant une substance inflammable telle que des diluants. Sinon cela pourrait provoquer un incendie ou une explosion. - Ventilez à fond le lieu ou la chambre quand vous utilisez la lampe dans une atmosphère surchargée en oxygène (dans l'air). L'inhalation d' ozone peut entraîner des maux de tête, des nausées, des vertiges, etc. Du mercure inorganique est présent dans la lampe. Si la lampe éclate, le mercure se trouvant à l'intérieur de la lampe s'échappera du projecteur. Quittez le lieu immédiatement si la lampe se brise quand vous l'utilisez et ventilez le lieu pendant au moins 30 minutes afin d'éviter l'inhalation des vapeurs de mercure. Sinon cela peut être dangereux pour la santé de l'utilisateur.

1. Eteignez le projecteur et débranchez le cordon d'alimentation CA.
2. Placez une protection (tissus) sous le projecteur. Mettez le projecteur à l'envers pour pouvoir accéder à la lampe.
3. Retirez les vis du panneau d'accès et ouvrez le panneau.
4. Retirez les vis situées au bas du kit de lampe.
5. Tenez la poignée de la lampe et tirez le kit de lampe en dehors du projecteur.
6. Remplacez par une lampe neuve.
7. Replacez les vis au bas du kit de lampe.
8. Placez le panneau et revissez les vis sur le couvercle de la lampe.

• Éliminez la lampe usagée conformément aux réglementations locales. Vérifiez que les vis sont correctement serrées. Des vis mal serrées peuvent entraîner des blessures ou des accidents.
• Étant donné que la lampe est faite en verre, ne faites pas tomber l'appareil et ne rayez pas le verre.
• Ne réutilisez pas une lampe usagée. Cela pourrait entraîner l'éclatement de la lampe. ■ Prenez soin d'éteindre le projecteur et de débrancher le cordon d'alimentation CA avant de replacer la lampe. N'utilisez pas le projecteur quand le cache de la lampe est retiré.

Système de Projection	projecteur DLP 0,55" à panneau unique
Résolution Native	480,000 points x 1 (800 x 600 x 1)
Luminosité de l'Image	1300 ANSI Lumens (typique)
Uniformité	80 % (typique)
Objectif	Zoom Manuel (1,2X)
Distance Focale	20,2 – 24,2 mm
Taux de contraste	1500 : 1 (Complet activités/désactivé) (typique)
Proportions	1:1, 16:9, 4:3
Taille de l'écran	30 - 200 pouces
Lampe	200W
Type de Projection	Devant, Arrière, Plafond
Entrée Video	PAL,NTSC,SECAM
Source d'entrée	Ordinateur, HDTV, S-Viséo, Video
Fréquences de balayage
Fréq. Horizontale	31 - 79 KHz
Fréq. Verticale	50 - 85 Hz
Fréquence de Pixel	108 MHz
Correction trapézoïdale numérique	Verticale: +/- 15 degrès
RVB analogique (signal d'entrée)	ConnecteurD-Sub
Affichage HDTV	720p(60 Hz), 720p(50 Hz), 1080i(60 Hz), 1080i(50 Hz)
Haut-parleur intégré	2W x 1
Bruit audio	34dB
Télécommande	Multifonctionnelle
Langue OSD	Multilingue
Fonctionnement ambiente	Température: +5 - +35°C Humidité: 35 - 85%
Certification	UL, CE, FCC Classe B, VCCI, C-Tick, CCC
Alimentation	CA 100 - 240 V, 50 - 60 Hz
Consommation de courant	250 Watts
Dimensions (I x P x H)	254 x 202 x 98 mm
Poids	2,0 kg (4,5 livres)

Remarque: La conception et les spécifications peuvent être modifiées sans avertissement.

Appendice

Messages d'indicateur

Type de LED	Couleur	Etat	Signification
LEDd'Alimentation	Verte	Clignotante	Le projecteur est allumé et prét.
LEDd'Alimentation	Ambre	Fixe	Le ventilateur du projecteur a des problèmes, de sorte que le projecteur ne peut pas démarrer.
LEDde Lampe	Verte	Fixe	La lampe est en bon état et projette avec une luminosité maximum.
LEDde Lampe	Rouge	Fixe	La lampe a atteint la fin de sa durée de vie et doit bientôt être replacée. La lampe continues à fonctionner jusqu'à ce qu'elle grille. Changez la lampe. Si la lampe est éteinte, alors le ballast ne fonctionnera pas correctement.
LEDde Lampe	Verte	Clignotante	Le projecteur est en train de s'éteindre. Le moteur du ventilateur est en train de refroidir la lampe pour éteindre. Ne débranche pas le cordon d'alimentation ou n'éteignez pas avec l'interrupteur d'alimentation avant que la LEDde lampe ne s'éteigne. Le moteur du ventilateur s'arrête quand la lampe aura refroidi.
LEDde Lampe	Ambre	Clignotante	La température est trop élevé. La lampe s'éteindra.

Signaux Prédéfinis

Signal Prédéfini		fH (kHz)	fV (Hz)	Sync	Size
640 x 480	VGA mode 3	31.469	59.940	H(-), V(-)	800
	VGA VESA 72 Hz	37.861	72.809	H(-), V(-)	832
	VGA VESA 75 Hz	37.500	75.000	H(-), V(-)	840
	VGA VESA 85 Hz	43.269	85.008	H(-), V(-)	832
800 x 600	SVGA VESA 56 Hz	35.156	56.250	H(+), V(+)	1024
	SVGA VESA 60 Hz	37.879	60.317	H(+), V(+)	1056
	SVGA VESA 72 Hz	48.077	72.188	H(+), V(+)	1040
	SVGA VESA 75 Hz	46.875	75.000	H(+), V(+)	1056
	SVGA VESA 85 Hz	53.674	85.061	H(+), V(+)	1048
1024 x 768	XGA VESA 60 Hz	48.363	60.004	H(-), V(-)	1344
	XGA VESA 70 Hz	56.476	70.069	H(-), V(-)	1328
	XGA VESA 75 Hz	60.023	75.029	H(+), V(+)	1312
	XGA VESA 85 Hz	68.677	84.997	H(+), V(+)	1376
1152 x 864	SXGA VESA 70 Hz	63.995	70.016	H(+), V(+)	1472
	SXGA VESA 75 Hz	67.500	75.000	H(+), V(+)	1600
	SXGA VESA 85 Hz	77.487	85.057	H(+), V(+)	1568
1280 x 960	SXGA VESA 60 Hz	60.000	60.000	H(+), V(+)	1800
	SXGA VESA 75 Hz	75.000	75.000	H(+), V(+)	1680
1280 x 1024	SXGA VESA 60 Hz	63.981	60.020	H(+), V(+)	1688

Signaux Prédéfinis HDTV

Signaux Prédéfinis	Fréquence Horizontale (kHz)	Fréquence Verticale (Hz)
480i	15.8 kHz	60 Hz
480p	31.5 kHz	60 Hz
576i	15.6 kHz	50 Hz
576p	31.3 kHz	50 Hz
720p	45.0 kHz	60 Hz
720p	37.5 kHz	50 Hz
1080i	33.8 kHz	60 Hz
1080i	28.1 kHz	50 Hz

Remarque: Les spécifications peuvent être modifiées sans avertissement.
