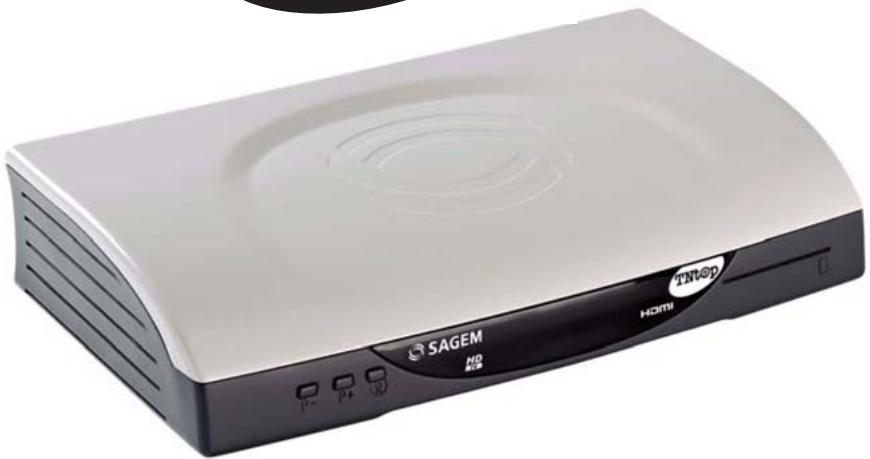

ITAD91 HD TNTOP - Décodeur tnt SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT HD
Caractéristiques techniques principales	Réception des chaînes de télévision numérique terrestre en haute définition (HD)
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	250 mm x 180 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs équipés d'un port HDMI et d'une entrée antenne
Fonctions principales	Enregistrement de programmes, guide électronique des programmes (EPG), fonction de pause en direct
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat, mise à jour du firmware possible via USB

FOIRE AUX QUESTIONS - ITAD91 HD TNTOP SAGEM

Comment installer le SAGEM ITAD91 HD TNTOP ?

Connectez l'antenne au décodeur, branchez-le à la prise secteur et reliez-le à votre télévision via un câble HDMI ou péritel. Allumez le décodeur et suivez les instructions à l'écran.

Que faire si je ne reçois pas de chaînes ?

Vérifiez que l'antenne est correctement orientée et connectée. Assurez-vous que le décodeur est bien configuré pour effectuer une recherche de chaînes en accédant au menu principal.

Comment réinitialiser le SAGEM ITAD91 HD TNTOP ?

Pour réinitialiser le décodeur, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes, puis relâchez-le. Cela rétablira les paramètres d'usine.

Le décodeur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Essayez de brancher le décodeur sur une autre prise pour exclure un problème d'alimentation.

Comment mettre à jour le logiciel du SAGEM ITAD91 HD TNTOP ?

Accédez au menu des paramètres, puis sélectionnez 'Mise à jour du logiciel'. Si une mise à jour est disponible, suivez les instructions à l'écran pour installer la dernière version.

Pourquoi l'image est-elle pixelisée ou saccadée ?

Cela peut être dû à une mauvaise réception du signal. Vérifiez l'orientation de l'antenne et assurez-vous qu'il n'y a pas d'obstacles bloquant le signal. Vous pouvez également essayer de reprogrammer les chaînes.

Comment régler le volume sur le SAGEM ITAD91 HD TNTOP ?

Le volume peut être ajusté à l'aide de la télécommande de votre télévision. Si vous utilisez un amplificateur externe, réglez le volume directement sur celui-ci.

Est-il possible d'enregistrer des programmes avec le SAGEM ITAD91 HD TNTOP ?

Oui, vous pouvez enregistrer des programmes si vous connectez un disque dur externe compatible. Assurez-vous que le disque est formaté en FAT32 et suivez les instructions à l'écran pour l'enregistrement.

MODE D'EMPLOI ITAD91 HD TNTOP SAGEM

avec carted'acces TNtop

TNT

HD

TV

HBM

HIGH DEFINITION MULTIMEDIA INTERFACE

MODE D'EMPLOI

Le pack TNtop de Sagem Communications est dédié à la réception des chaînes gratuites de la TNT, des chaînes en haute définition et du bouquet TNtop. Il est composé d'un décodeur TNT HD et d'une carte d'accès TNtop.

Pour bénéficier de la qualité d'image Haute Définition avec le pack TNtop, il est nécessaire d'être équipé d'un télévisur à écran plat avec connecteur HDMI™, connecteurs YPbPr ou connecteur DVI.

La qualité d'image restituée sur l'écran sera en Haute Définition pour autant que votre téléviseur soit prét pour la Haute Définition, que vous ayez utilisé un cordon HDMI™ ou YPbPr pour relier le décodeur et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Vote revendeur peut vous aider à vérifier que votre écran est "préts pour la HD".

Dés le raccordement de votre décodeur, vous pouze profiter des services Gratis à condition d'avoir inséré la carte TNtop et des services payants à condition d'avoir souscrit un abonnement. Vous pouzemettre à jour leur décodeur si de nouveaux services deviennent disponibles.

Le décodeur TNT HD TNtop de Sagem Communications suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans prévis, des modifications et améliorations au produit décrit dans ce mode d'emploi.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives, 2006/95/CE sur la sécurité et 2004/108/CE concernant la compatibilité electromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences electromagnétiques et préserver la santé et la sécurité de l'utilisateur.

La déclaration de conformité CE peut être consultée sur le site www.sagem.com de Sagem Communications, dans la section support, ou obtenu à l'adresse suivante :

Sagem Communications - Service des relations clientèle 4, rue du Petit Albi 95800 Cergy Saint-Christophe - France

Copyright © Sagem Communications
Tous droits réservés

Sagem est une marque du groupe Safran.
Ce déc code Haute Définition SAGEM répond aux specifications "HD TV", et intègre la technologie HDMITM. Le logo "HD TV" est une marque de l'EICTA. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Sommaire

1. Présentation 1

1.1. Face avant 1
1.2. Face arrriere 1
1.3. Telecommande 2

2. Consignes generales 3

2.1. Sécurité 3
2.2. Précautions d'emploi 3
2.3. Réception 3

3.Environmentnement 4

3.1. L'emballage 4
3.2. Les piles et batteries 4
3.3. Le produit 4

4. Raccordements 5

4.1. Raccordement à un télévisuer et à un magnétoscope ou graveur de DVD...... 5
4.2. Raccordements à l'antenne 6
4.3. Raccordement à un amplificateur home cinéma 7
4.4. Raccordement à une chaine hi-fi 7

5. Première installation TNtop 8

5.1. Installation des chaines TNT 8
5.2. Création du code parental et besoin du niveau de protection 8

6. Réglages du décodeur 9

6.1. Recherche des chaînes 9
6.2. Réglage de l'image 10
6.3. Réglage du son 11
6.4. Retour à la configuration initiale 11

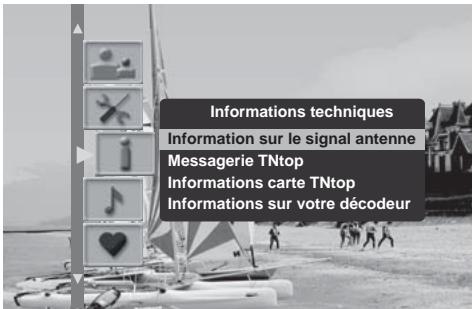

7. Informations techniques 12

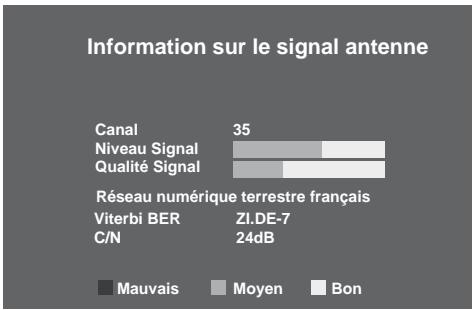

7.1. Information sur le Signal d'antenne 12
7.2. Messagerie TNtop 12
7.3. Informations carte TNtop 13

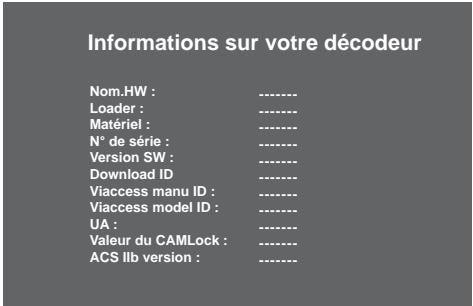

7.4. Informations sur votre décembre 13

1. Messages carte TNtop 14
2. Configuration utiliseur 15

9.1. Choix des langues menu, audio et sous-titres 15
9.2. Preférences utilisateur 15

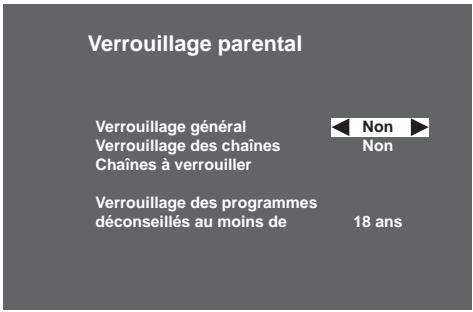

9.3. Options de verrouillage parental 16
9.4. Changement de code PARENTAL 16

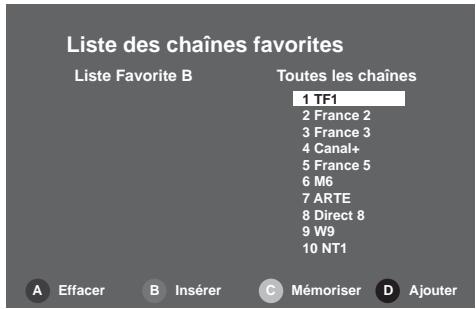

1. Installation des listedes de chaînes favorites 17
2. Utilisation courante du décodeur 18

11.1. Selectionner une chaîne de la TNT 18

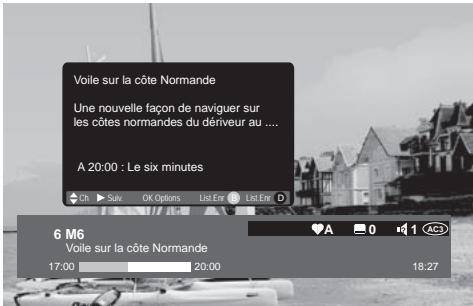

11.2. Informations détaillées sur les programmes 19
11.3. Changer de liste favorite 19
11.4. Choix temporaires des langues audio et des sous-titres 19
11.5. Télexte 19
11.6. Commutation TV/AUX (en mode non HD uniquement) 19

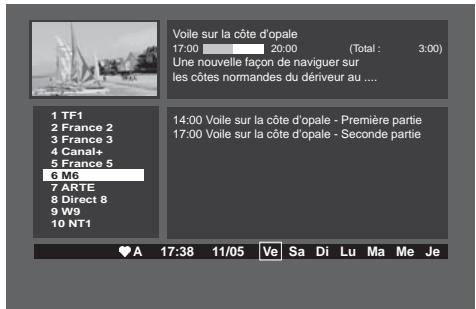

11.7. Guide electronique des programmes 20
11.8. Choisir une station de Radio 20
11.9. Ajuster le volume 20

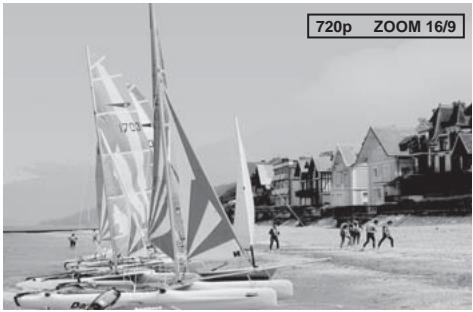

11.10. Choiser le format de l'image sur une sortie HD (HDMI / YPbRr). 21

12.Mise à jour logicielle 22
13. Caracteristiques Techniques 23
14.Garantee 25

1. Présentation

L'utilisation du décodeur numérique haute définition permet de receivevoir les chaînes de la TNT (Télévision Numérique Terrestre) gratuites diffusées en définition standard (SD) et en haute définition (HD) ainsi que le bouquet TNtop.

VOTRE DÉCODEUR EST AUSSI LIVRÉ AVEC :

1 télécommande et 2 piles AAA, 1 bloc secteur, 1 cable péritel et 1 carte TNtop.
- 1 cable HDMI et 1 cable Ethernet selon les modèles.

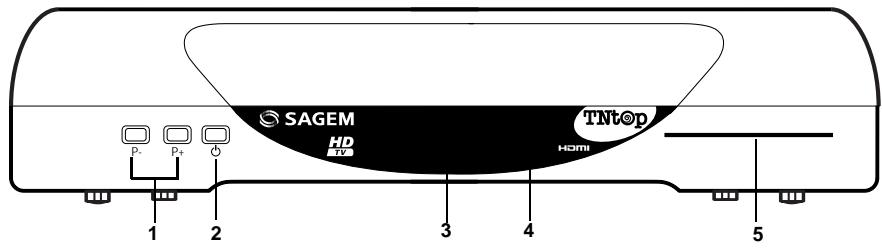

1.1 Face avant

1. P+/P-

• Changement de chaîne.

2.

Sortie du mode veille et passage en mode veille. Un appui de 5 secondes sur cette touche effectue un redémarrage.

3.AFFICHEUR

• Affiche l'heure lorsque le décodeur est en mode veille.
• Affiche le numero du programme lorsqu'il est allumé.

4. VOYANT D'ETAT DU DÉCODEUR

5. LECTEUR DE CARTE D'ACCÉS TNtop

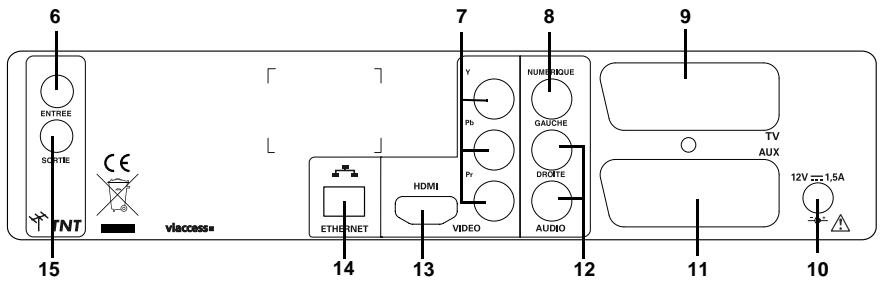

1.2 Face arrête

6. ENTREE ANTENNE HERTZIERNE

1. PRISES VIDÉO ANALOGIQUE Y Pb Pr
2. PRISE AUDIO NUMÉRIQUE
3. PRISE PÉRITEL TV (vers télévisueur)

10.PRISE D'ALIMENTATION

1. PRISE PÉRITEL AUX (vers magnétoscope ou graveur DVD de salon)
   12.PRISES AUDIO ANALOGIQUE (vers chaine HI-Fl ou téléviseur)
   13.PRISE AUDIO/VIDÉO NUMÉRIQUE HDMI
   14.PRISE ETHERNET (USAGE FUTUR)
   15.SORTIE ANTENNE HERTZIERNE

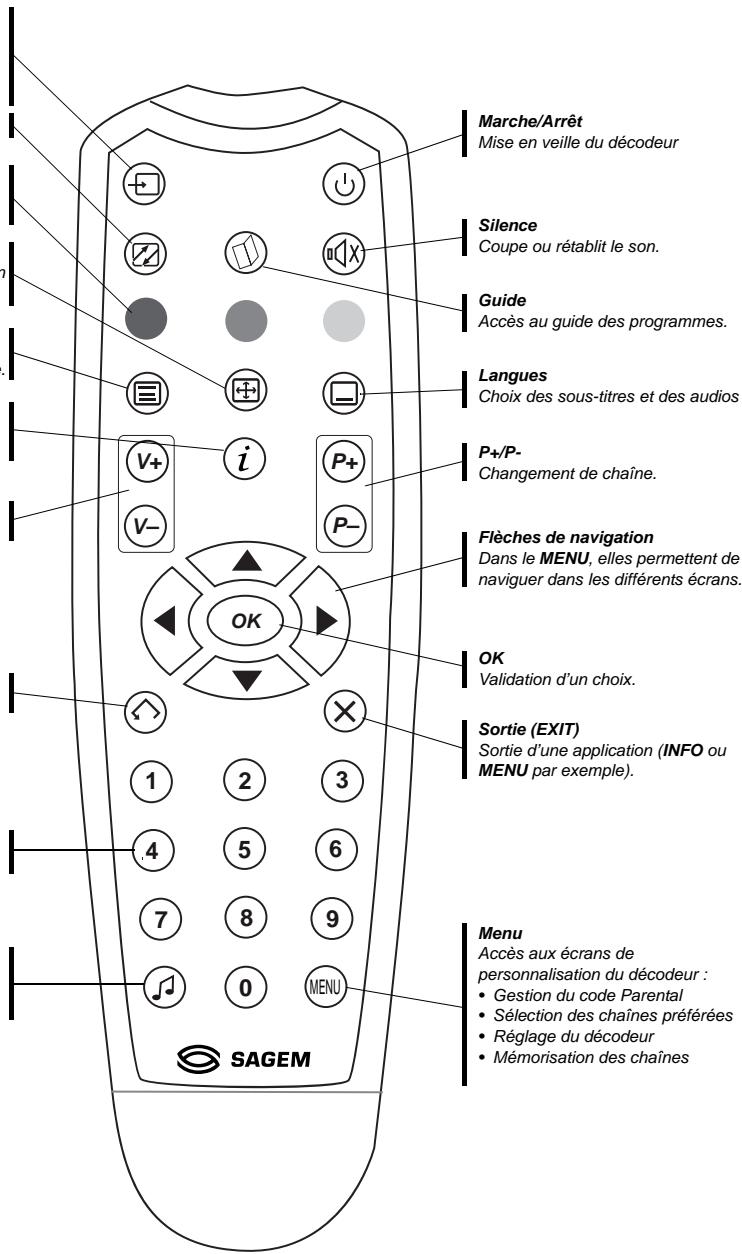

1.3 Telecommande

Permet de basculer du mode TV au mode decodeur et au mode AUX.

Touche non active

Touches de couleur

pour telétexte et navigation dans les menus

Format

Permet de changer le format si option HD activée (sortie HDMI et YPbPr).

Permet d'acceder au mode télétexte.

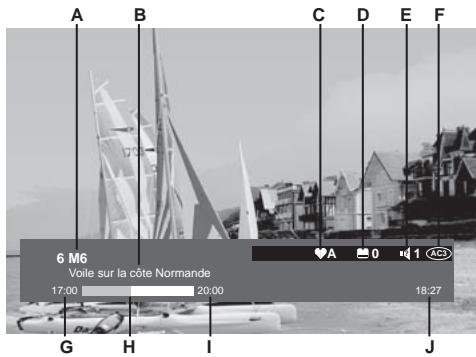

Bandeau d'information

Permet d'acceder aux options des programmes.

V+/V-

Réglage du volume.

Retour (BACK)

Retour au dernier écran.

1234...

Saisie numérique et accès aux chaînes.

Permet d'acceder au mode radio (si radio diffusée).

2. Consignes générales

2.1 Sécurité

L'utilisation du décodeur est sujette à des règles de sécurité visant à protégger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre décodeur vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrémement chaudes ou froides. Placez le décodeur et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du décodeur. En cas d'orage, il est conseillé desteroler la prise d'antenne et la prise d'alimentation. Meme si le décodeur et le télévisueur sont débranchés, ils peuvent être endommagés par la foudre.
• de placer le décodeur et le bloc secteur dans un endroit sec et aéré.
• de le protégé de l'humidité : mettez le décodeur et le bloc secteur à l'abri de la pluie, de l'humidité et de la poussière. Ne place pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénétre dans le décodeur ou le bloc secteur, débranchez-les par la prise secteur du bloc secteur et prévenez votre revendeur.
• d'éviter les chocs violents : n'utilisez jamais le décodeur s'il est endommagé. Placez toujours votre décodeur sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvre jamais le décodeur ni le bloc secteur ! Il existe un risque de chic électrique. Toute intervention évientuelle doit être effectuee par un personnel qualifié.

Vousevezutiliserexclusivementleblocsecteurfourni.Raccordezelui-ci sur le secteur conformement aux instructions d'installation de ce livre et aux indications portees sur I'etiquette d'identification apposoed sur celui-ci (tension,courant, frquence du reseau electrique).Par precaution,en cas de danger,les blocs secteur servent de dispositif de sectionnement de I'alimentation 230V. lIsdoiventetre situésaproximitede I'appareil etetreaisementaccessibles.

• de débrancher le décodeur par la prise secteur du bloc secteur avant mise en place ou modification des branchements aux autres apparciels (Télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du décodeur ou du bloc secteur.
• de nettoyer le décodeur ou le bloc secteur exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques.
• de ne rien poser sur le décodeur (ce qui nuirait à une bonne aération): Les fentes d'aération situées sur le boitier protégent votre décodeur de la surchauffe. Ne placez aucun objet, tel qu'un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le décodeur dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque côte et de 20 cm à l'avant et à l'arrête du décodeur.
• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants. Ne laissez donc pas la télécommande sans surveillance.

2.2 Précautions d'emploi

Interférences : ne placez pas le décodeur à proximate d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du décodeur et provoquer une perturbation de l'image et du son.

2.3 Réception

Ce décodeur est prévu pour la réception Numérique Terrestre. Vousdez au préalable vérifier que vous youssituez dans une zone couverte par la diffusion Numérique Terrestre et que votre antenné est capable derecevoir la Television Numérique Terrestre.

Si vous installation est ancienne,Vote antenne et vos cablages risquent de ne pas convenir a une reception et diffusion numérique de qualite. Nous you conseillons de prendre contact avec un professionnel antenniste afin qu'il you fasse un bilan.

3. Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagem Communications. Sagem Communications à la volonté d'exploiter des installations respecteuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

3.1 L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

3.2 Les piles et batteries

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

3.3 Le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques et Electroniques.

A ce titre, la reglementation européenne vous demande de procéder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

4. Raccordements

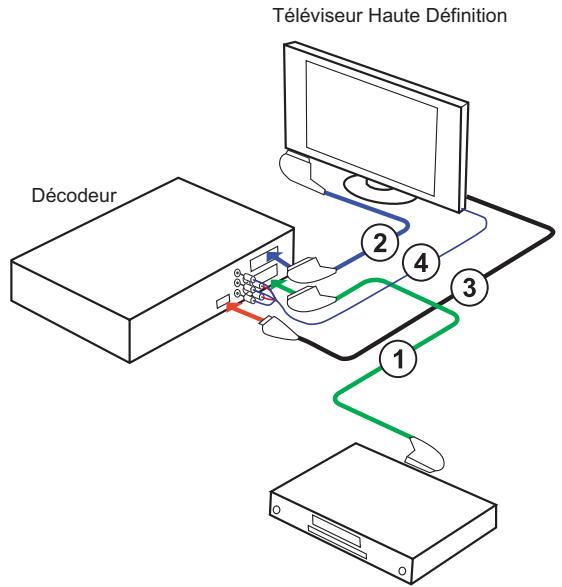

4.1 Raccordement à un téléviseur et à un magnétoscope ou graveur de DVD

1. Raccordement à un magnétoscope ou à un graveur de DVD

Utiliser un cordon Péritel (non fourni) entre la prise péritel AUX de votre décodeur et la prise péritel à l'arrière de votre magnétoscope ougraveur de DVD.

Note : si vous magnétoscope/graveur DVD de salon possède plusieurs prises PÉRITEL, choisissez la prise TV ou EXT1. Pour un programme HD, l'enregistrement s'effectuera en définition standard (SD)

1. Raccordement à un téléviseur standard (non haute définition)

Utiliser un cordon Péritel (fourni) entre la prise péritel TV de votre décembre et la prise péritel à l'arrête de leur téléviseur.

1. Raccordement à un écran plat haute définition

Pour bénéficier d'une image de qualité haute définition (HD) pour les programmes diffusés en haute définition uniquement, utiliser un cordon HDMI-HDMI (fourni avec certains modèles) entre la prise HDMI de votre écran plat.

Note : un programme diffusé en définition standard, sera affiché dans cette qualité uniquement sur votre écran

Si vous écran plat est muni d'une prise DVI uniquement, vous nevez relier la prise HDMI de votre décodeur à la prise DVI de leur écran plat (cable HDMI-DVI ou adaptateur HDMI-DVI non fourni).

Vou dece raccorder la sortie audio HIFI de vaue decodeur a l'entree audio associe au connecteur DVI de vour ecran plat (cordon non fourni)

1. Pour un raccordement en YPbPr racorder les sorties YPbPr du décodeur aux entrées YPbPr de l'écran plat (cordon non fourni) et les sorties HIFI du décodeur aux entrées audios de l'écran plat (cordon non fourni).

Magnétoscope ou graveur DVD de salon

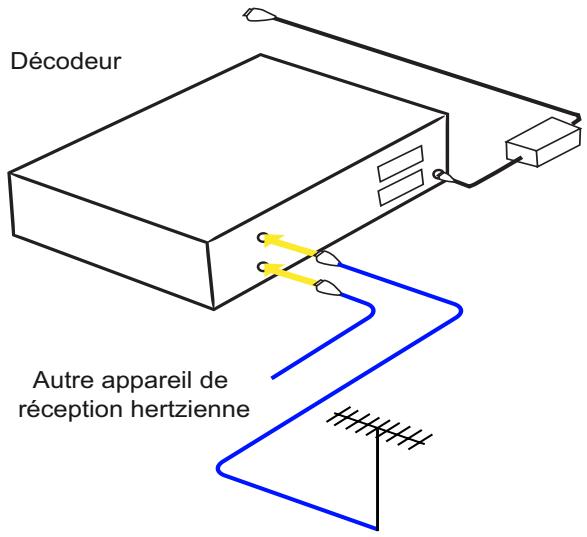

4.2 Raccordements à l'antenne

Le décodeur TNtop vous permet de receivevoir les chaînes gratuites de la TNT et le bouquet TNtop.

1. Branchez l'extrémité du cable coaxial, muni d'une fiche IEC à la prise d'entrée hertzienne située a l'arrière du décodeur.

Nota : une sortie hertzienne est disponible a l'arrête du décodeur afin d'alimenter un autre apparéil de réception hertzienne.

Antenne hertziennent de toit

1. Branchez ensuite le bloc d'alimentation à la prise 12V du décodeur, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.
2. Pour terminer, branchez vos différents équipements comme indiqué ci-après.

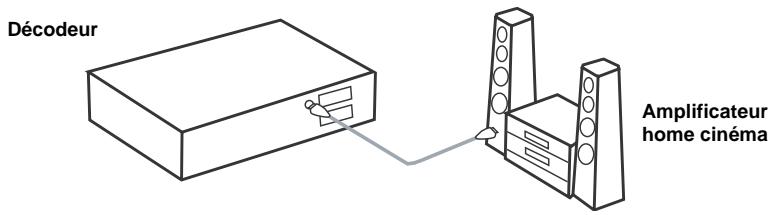

4.3 Raccordement à un amplificateur home cinema

Pour bénéficier du son de qualité HOME CINEMA multicanal diffusé sur certaines chaînes, nous vous conseillons de relier votre décodeur à votre amplificateur HOME CINÉMA doté d'une prise d'entrée numérique coaxiale.

Reliez la sortie AUDIO NUMÉRIQUE à l'entrée de votre amplificateur HOME CINÉMA (câble coaxial non fourni).

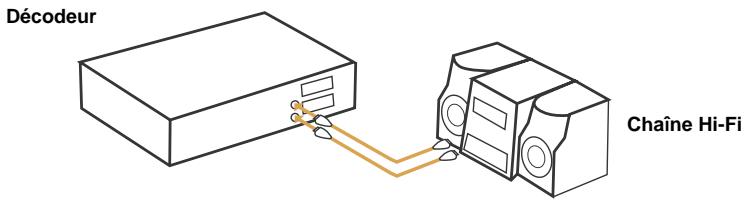

4.4 Raccordement à une chaine hi-fi

Pour bénéficier du son stéreo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du décodeur à l'entrée auxiliaire de votre chaîne hi-fi (câble non fourni).

5. Première installation TNtop

• Insérez la carte TNtop fournie dans votre décodeur (puce vers le haut).
• Allumez votre téléviseur puis votre décodeur.
  L'écran d'accueil apparait. Si ce n'est pas le cas au bout de 30 secondes, basculez votre télévisueur sur les entrées (HDMI, YPbPr, PÉRITEL) jusqu'à l' apparition de l'écran d'accueil.

Nota : cette décodeur ne peux pas fonctionner si la carte n'est pas insérée.

5.1 Installation des chaînes TNT

• Àprous avoir trouvez le réseau TNT,voire décodeur va installer l'ensemble des chaînes.
• Si vous antenne est raccordée et si le niveau du signal est suffisant, après la fin de la recherche, vous pourrez<memoriser la liste obtenu en appuyant sur OK.
• Dans le cas contraire, un message vous indique qu'aucune chaine n'a ete trouvee.

Nota 1:si aucune chaîne n'a été trouvée, le décodeur vous propose de régler l'antenne.

Entrez le numéro de canal (consultez la liste des canaux reçus dans votre région).

Ajustez l'antenne en fonction des informations de niveau et de qualité (couleur verte nécessaire).

Appuyez sur le bouton (↑) pour revenir à la recherche des chaînes.

Nota 2 : pour régler votre antenne de réception, nous vous recommendons de faire appel à un professionnel antenniste.

5.2 Création du code parental et besoin du niveau de protection

• La création de ce Code Parental est obligatoire pour valider la mise en service du décodeur.
• Pour cela vous doivent satisir 2 fois le même code à 4 chiffres qui sera votre Code Parental.
• Ce code vous sera demandé lors de l'accès aux programmes que vous avez verrouillés.
• Vous ave la possibite de verrouiller les programmes de categorie II a V en fonction de l'age des enfants (10, 12, 14, 16 ou 18 ans).
• Reportez-vous ensuite au paragraphe Choix des langues menu, audio et sous-titres, page 15 et au paragraphe Options de verrouillage parental, page 16 pour d'eventuelles modifications.

Nota: le code 0000 n'est pas autorisé.

6. Réglages du décodeur

Accédez à ces menus en appuyant sur la touche MENU, Sélectionnez l'icone basse et validez cet icone par OK.

avec les flèches haute et

6.1 Recherche des chaînes

6-1-1 Recherche automatique

• Dans le menu INSTALLATION décodeur,CHOISISEZ RECHERCHE DES CHÂINES et validez par OK.
• Confirmez le remplacement par OK.
• Voiture decodeur est en train d'intégrer automatiquement les données nécessaires à la réception de l'ensemble des chaînes de la TNT.
• Une barre indique la progression de la recherche. Si des chaînes sont trouvées, une fenêtre s'affiche à la fin de la recherche et vous invite à les valider. Si aucune chaîne n'est trouvée, reférez-vous à la rubrique Signal antennne pour régler l'antenne.

Recherche des chaînes

Encours...

0014 chaînes TV trouvées

0000 stations radio trouvées

Nota : le nombre de chaînes dans la liste peut-être inférieur au nombre affchépendant la recherche des chaînes, suite à la suppression des doublons à la fin du processus de recherche.

6-1-2 Recherche manuelle

• Dans le menu INSTALLATION RECEPTEUR,CHOISSEZ RECHERCHE MANUELLE DES CHÂINES.

Vous pouvez entraun numero de chaine ou une fréquence.

La liste des chaînes est modifiée de la manière suivante :

• les nouvelles chaînes trouvées sont ajoutées à la liste de chaînes existantes,
• les chaînes déjà existantes sont gardées mais l'ancien émetteur est remplaçé par le nouveau.

Recherche manuelle des chaînes

Canal

21

Fréquence

474000

Confirmer

6.2 Réglage de l'image

6-2-1 Sorties HD

Si vous avez relié votre décodeur à un écran plat "HD ready" ou "HDTV" muni d'une entrée YPbPr, HDMI ou DVI, réglez l'option "Activation des sorties HD" sur "OUI".

• Choisissez la résolution souhaïée : 1080i ou 720p.
• Le format d'écran est imposé à 16/9 pour de la HD, et dans ce cas le zoom 4/3 n'est pas disponible.
• Choisissez le standard de la prise péritel AUX en PAL ou S-VIDEO.
• Validate par OK.

Nota : L'image provenant de la prise péritel TV et AUX n'est pas en HD mais en mode standard (SD). Le format 16/9 de l'imagé HD est restitué en 4/3 avec des bandes noires.

Si les sorties du décembre YPbPr ou HDMI sont utilisées, la prise PÉRITEL TV ne restitue que la réserve PAL (RVB coupés).

Réglage de l'image

Activation des sorties HD	OUI
Résolution HD	1080i
Format écran TV	16/9
Recadrage	4/3
Péritel TV	PAL
Péritel AUX	S-VIDEO
Standard composite	PAL

6-2-2 Sorties SD

Si vous decodeur n'est pas relié à un écran plat "HD ready" mais à un téléviseur standard 16/9 ou 4/3, réglez l'option "Activation des sorties HD" sur "NON".

Les sorties YPbPr et HDMI de votre décembre ne restituant alors aucun signal video.

• Choisissez le format de votre téléviseur : 4/3 ou 16/9.
• Dans le cas d'un téléviseur 4/3,CHOISSEZ l'option "CINEMA"(l'image 16/9 s'affiche en 4/3 avec des bandes noires) ou l'option "ZOOM" (seul le centre de I'image 16/9 s'affiche pour s'adapter à I'écran 4/3).
• Choisissez le standard de la prise péritel TV: PAL ou RVB (meilleure qualité).
• Choisissez le standard de la prise péritel AUX : PAL ou S-VIDEO.
• Validate par OK.

Réglage de l'image

Activation des sorties HD	NON
Résolution HD	1080i
Format écapan TV	16/9
Recadrage	4/3 cinema
Péritel TV	RVB
Péritel AUX	S-VIDEO

6.3 Réglage du son

Accédez à cet écran en appuyant sur MENU, puis Sélectionnez "INSTALLATION DU DÉCODEUR" et "RÉGLAGE DU SON".

• Si vous disposez d'un équipement HOME CINÉMA, désisissez "oui" dans l'option "Son Home Cinéma".
• Ajustez évientuèlement le niveau du son numérique Home cinema par rapport au son standard d'un programme stéreo.
• Validate par OK.

6.4 Retour à la configuration initiale

Dans "INSTALLATION DU DÉCODEUR", choisissez "RETOUR CONFIGURATION INITIALE".

• Attention : si vous valida ce besoin, toutes les chaînes et paramètres mémorisés seront perdus.

7. Informations techniques

Accedez aux informations techniques en appuyant sur la touche MENU, selectionnez l'icône avec les flèches haute et BASSE et validez par OK.

• Les informations containues dans ce menu peuvent vous etre demandees si vous contactez leur fournisseur ou un autre service (Maintenance par exemple). Ce sont des informations relatives à votre décodeur et au calculiel embarqué.

7.1 Information sur le Signal d'antenne

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR LE SIGNAL D'ANTENNE.
• Entrez une valeur de canal pour connaître le niveau et la qualité de ce canal.

7.2 Messagingerie TNtop

• Dans INFORMATIONS TECHNIQUES, choisissez MESSAGERIE TNtop.

7.3 Informations carte TNtop

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS CARTE TNtop.

7.4 Informations sur votre décodeur

• Dans INFORMATIONS TECHNIQUES, choisissez INFORMATIONS SUR VOTRE DÉCODEUR.
• Donne des informations sur le logiciel du décodeur.

8. Messages carte TNtop

A la livraison,Vote Carte TNtop est prechargeee avec des droits temporaires pour une periode de 5 jours pour vous permettre de vous abonner si cela n'a pas ete effectue lors de l'achat.

• Pour receivevoir vos droits d'accès, à la première mise en service ou en renouvellement mensuel (retour de vacances par exemple), placez-vous la chaine TF1, NRJ12, LCI, Eurosport ou TMC durant au moins 15 minutes.

Nota: cet écran apparait à chaque fois si l'abonnement est résilié.

Veuillez patienter quelques minutes pour recevoir vos droits.

En cas d'attente supérieure à 15 minutes ou pour vous abonner à "TNtop"

contactez-nous au www.tntop.fr ou au 08 92 35 05 70 (0.34 € TTC/mn

depuis un poste fixe)

• Message qui apparait lorsque la carte n'a pas ete insereedans le decodeur.

Veuillez insérer votre carte dans le décodeur

• Message qui apparait lorsque la carte insérée n'est pas une carte TNtop.

La carte insérée n'est pas compatible avec votre décembre!

Veuillez contacter votre opérateur

Note : pour receivevoir les chaînes gratuites de la TNT, il est nécessaire qu'une carte TNtop soit insérée dans le décodeur, même si cette carte n'a pas ou plus de droits.

Le terminal ne fonctionne pas avec une carte autre que TNtop.

9. Configuration utilisateur

Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icone basse et validez par OK.

avec les flèches haute et

9.1 Choix des langues menu, audio et sous-titres

• Dans le menu CONFIGURATION UTILISATEUR,CHOISISSEZ CONFIGURATION DES LANGUES.

• Dans le menu CONFIGURATION DES LANGUES vous pouvez :

• selectionner la langue désirée pour les menus,

• selectionner la langue audio (langue préféérée et secondaire)
• sélectionner la langue des sous-titres (langue préféérée et secondaire).

Configuration des langues

Langues des menus
Audio préféERée
Audio secondaire
Sous-titres préféRES
Sous-titres secondaires

Français

Français

Français

Aucun

Aucun

9.2 Préférences utiliser

• Durée d'affichage bandeau : Il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : Il est possible de régler la durée d'affichage du的身影 volume à votre convenance entre 1 et 5 secondes.

Nota :CHOISIR 0 seconde pour ne pas afficher ni le bandeau de zapping ni le témoin de réglage du volume.

Preférences utilisateur

Durée affichage bandeau

Durée affichage volume

3s

9.3 Options de verrouillage parental

Dans le menu CONFIGURATION UTILISATEUR, choisissez VERROUILAGE PARENTAL.

• Verrouillage des chaînes : permet de verrouiller des chaînes. Vous serez invite à entraître votre code parental chaque fois que vous pouvez regarder une chaîne verrouillée. Choisissez OUI pour activer cette configuration et Sélectionnez les chaînes dans l'écran Chaîne à verrouiller.
• Chaines à verrouiller : Affiche la liste des chaînes à verrouiller. Sélectionnez les chaînes désirées et appuyez sur OK pour les verrouiller ou les déverrouiller. Vous serez invite à entrer votre code parental chaque fois que vous voudrez regarder une chaîne verrouillée.
• Verrouillage programmes : verrouille les programmes déconseillés aux moins de 10, 12, 14, 16 ou 18 ans. Sélectionner alors l'âge souhaïte.
• Verrouillage général : verrouille complètement l'accès au décodeur par un code. Si vous choisissez OUI, vous serez invite à entrer votre code parental chaque fois que vous allumerez votre décodeur.

9.4 Changement de code PARENTAL

Dans le menu CONFIGURATION UTILISATEUR,CHOISSEZ CHANGEMENT DE CODE PARENTAL. Ce code est utilisé et demandé pour verrouiller le décodeur, des chaînes, des programmes.

Le code 0000 ne peut être saisi.

10. Installation des listedes de chaînes favorites

Accédez à ces menus en appuyant sur la touche MENU, sélectionnez l'icone basse et validez par OK.

avec les flèches haute et

Dans LISTES DES CHAINES FAVORITES sélectionnez la liste que vous désirez créé (de B à H) et confirmez par OK.

Dans l'écran suivant LISTE FAVORITE B, Sélectionnez le type de liste que vous désirez créé (TV ou Radio) et confirmez par OK.

Enfin dans le dernier écran toutes les chaînes trouvées durant l'installation se trouvent sur la liste de droite.

Construirez à votre convenance votre liste à l'aide des touches de couleur de la télécommande :

• Rouge: effacer
• Vert : insérer
  Jaune: mémoriser
• Bleu: ajouter

11. Utilisation courante du décodeur

11.1 Sélectionner une chaine de la TNT

Avec les touches P+ et P- , ou les touches 0-9

• Appuyez sur la touche P+ ou P- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée. Il est possible de revenir à la chaîne vue précédemment en appuyant sur la touche "retour".

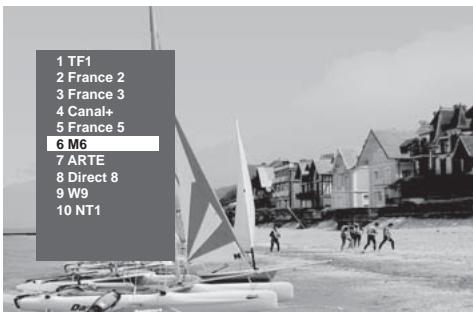

Depuis la liste des chaînes

• Vous avez accès à tout moment à la liste des chaînes en appuyant sur la touche OK (Exit pour quitter sans action).
• Sélectionnez la chaîne recherche avec les flèches haute et BASSE. Appuyez sur OK pour valider.

Bandeau d'information des chaînes

• Chaque fois que vous Sélectionné une nouvelle chaine, un bandeau d'information s'affiche à l'écran. Il est possible de régler la durée du bandeau dans les Préférences utilisateur.

• A: numero et nom de chaine

• B: nom du programme
• C:liste favoritescourante
• D: nombre de sous-titres
• E: nombre de voies audio
• F: programme en audio AC3
• G: heures de début du programme
• H: temps écoulé depuis le début du programme
• I: heures de fin du programme
• J: heures courante

11.2 Informations détaillées sur les programmes

• Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche "i" de votre télécommande.
• Appuyez sur " > " pour voir les informations sur le programme suivant.
• Appuyez de nouveau sur " i " ou sur " X "pour supprimer le bandeau d'informations.

11.3 Changer de liste favorites

Appuyez sur " i "pour afficher l'écran. Appuyez sur la touche bleue pour faire défiler les listes à condition qu'elles aient eté au préalable créées (voir "Installation des listes de chaînes favorites", page 17).

11.4 Choix temporaires des langues audio et des sous-titres

Par le bandeau d'information étendu

• Appuyez sur " i " pour afficher le bandeau d'information étendu. Appuyez sur "OK" pour afficher le bandeau AUDIO et SOUS-TITRE. Utilisez les touches < ou > pour sélectionner les langues audio et les sous-titres.

Choisir la langue des sous-titres depuis la télécommande

Appuyez sur la touche pour acceder directement à la selection des sous-titres.
- Choisissez la langue dans la liste Sous-titres proposée. Toute modification est immédiatement prise en compte.

11.5 Télexteste

Si ce service est fourni par votre opérateur, appuyez sur la touche de votre télécommande pour acceder au mode Télétexte. Pour acceder aux pages Télétexte, servez-vous des touches numériques ou appuyez sur les touches P+ et P-.

11.6 Commutation TV/AUX (en mode non HD uniquement)

Appuyez sur la touche de votre télécommande pour forcer la commutation des signaux sur la sortie Péritel TV.

Cette fonction n'est possible que si les équipements sont reliés entre eux par une prise Péritel.

Premier appui, c'est l'entrée Péritel AUX qui est scélectionnée.
Second appui, le téléviseur est selectionné.
Troisieme appui,retour au mode standard.

11.7 Guide électronique des programmes

L' image en haut à gauche de l'écran correspond à la châîne en cours de visualisation. Pour passer à une autre châîne, appuyez sur " OK " quand la châîne est en surbrillance.

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes. Ce service dépend des informations diffusées par les opérateurs.

Appuyez sur la touche " guide " pour acceder au guide électronique des programmes.

Utilisez les touches " haut " ou " bas " pourCHOISIR les chaînes (ou bien entrez le numero des chaînes à l'aide des touches numériques de la télécommande).
- Pressez la touche " > " pour acceder à l'écran programme et utilisez les touches " haut " et " bas " pour vous déplacer dans la page si cette dernière affiche les programmes sur une journée.
- Pressez la touche P+ ou P- pourCHOIR un autre jour si les programmes sont diffusés sur plusieurs jours (le curseur jaune devant etre dans la liste des programmes).

11.8 Choisir une station de Radio

Si ce service est fourni par votre opérateur :

• Appuyez sur la touche ∫ pour passer en mode RADIO.
• Appuyez sur la touche (×) pour revenir en mode TV.

11.9 Ajuster le volume

Volume: le volume se règle avec les touches V+ et V-.

Mode mulet : le son se coupe si vous appuyez sur la touche ( 📁 ✍). Le son revient si vous appuyez à nouveau sur cette même touche.

Le réglage du volume n'est effectif que sur les sorties PERITEL TV et HiFi.

Le niveau est fixe sur les sorties PERITEL AUX, Audio numérique.

11.10 Choisir le format de l'image sur une sortie HD (HDMI / YPbRr)

Pour une utilisation sur un téléviseur HD par les sorties HDMI ou YPbPr de votre décembre, ce dernier est muni de la fonction FORMAT dont est dépourvu votre téléviseur pour ses entrées HDMI et YPbPr.

Pour une chaine SD :

Appuyez successivement sur la touche (de votre télécommande pour ajuster le format.

4/3:permet de restituer sans deformation une image 4/3 diffusée en HD.
- Zoom 14/9: permet d'afficher au moins une image 4/3 ou une image de type téléfilm.
- Zoom 16/9 : permet d'afficher une image de type cinema sans bande noire.
- Plein écran : permet d'afficher l'image en l'étirant avec une déformation proportionnelle.

Note: pour information, la résolution affichée (720p, 1080i) est celle choisis au paragraphe Réglage de l'image, page 10.

12. Mise à jour logicielle

Afin de vous offrir des performances optimales, après la première mise en service, votre terminal peut vous proposer de télécharger depuis le réseau TNT une nouvelle version de logiciel afin d'améliorer les performances de votre terminal.

Nosusyourecommendondosd'acceptercetéléchargementenvalidantparOKl'option suivante.

Une nouvelle version logiciel a etedetectede Souhaitez-vousmettrea jourvotrerc terminal？

Maintenant

Obligatoirement au prochain redémarrage Me demander plus tard

Votre decodeur devient indisponible pendant quelques minutes. Au cours de cette période, l'écran du téléviseur reste noir et les différentes phrases de chargement défilent sur l'afficheur de la face avant du terminal "1-xx" "2-xx" "3-xx" "4-xx" indiquant que la mise à jour est en cours.

En cas de problème pendant la mise à jour, le décodeur s'arrête et affiche un message d'erreur sur l'afficheur de la face avant. Appuyez sur n'importe qu'elle touche de la télécommande pour abandonner la mise à jour et retrouver l'usage normal du décodeur.

Liste des messages d'erreur possibles lors de la mise à jour du logiciel.

Er00 : le logiciel installé dans le décodeur est identique au logiciel téléchargeé. La mise à jour du décodeur n'est pas nécessaire. Sélectionnez l'option QITTER dans l'écran de mise à jour.

Er02, ER05, Er10, Er11 : la qualité du signal ne permet pas le téléchargement correct du logiciel. Vérifiez le niveau et la qualité du signal en vous aidant des écans de diagnostic. Si le signal est correct, retentez une mise à jour. En cas de nouvel éché cédérez la mise à jour enCHOISSSANT l'option QITTER dans l'écran de mise à jour.

Nota : l'écran de mise à jour apparait lorsque le décodeur quitte le mode veille. Afin de tirer profit de cette fonction importante, nous vous recommendons de mettre le terminal en veille lorsque vous ne l'utilise pas.

13. Caracteristiques Techniques

TUNER

Fréquences de réception : bande VHF 174-222 MHz et bande UHF 470-862 MHz

Largeur de bande : 7 MHz et 8 MHz

Niveaux d'entrée RF: -65 dBm à -25 dBm

Impedance d'entree: 75 Ohm

Pas de décalage en fréquence : 166.66 KHz

Fréquences redistribuées sur la sortie RF: 47-862 MHz

DÉMODULATEUR DVB-T

Mode COFDM:2k/8k

Réceptions MFN et SFN supportées

Modulation: QPSK, 16-QAM, 64-QAM

Taux de codage: 1/2 à 7/8

Mode: non-hiérarchique

Intervalle de garde:1/4,1/8,1/16,1/32

ETHERNET 10/100BT

Débit max d'entrée : 15 Mbit/s

MPEG-4 PART 10/H.264

MPEG-4AVCHP@L4(HD)à50Hz

Débit (max) : 20 Mbit/s pour HP@L4

MPEG-4AVCHP@L3(SD)

Débit (max) : 10 Mbit/s pour HP@L3

décodeur AUDIO

MPEG-1/MPEG2 Layer I

MPEG-1/MPEG2 Layer II (Musicam)

Taux d'échantillonnage: 32, 44.1 ou 48 kHz

DOLBY AC3 transparent ou DOLBY AC3+ transcode en AC3 ou dowmix

RÉSOLUTION / FORMAT

HD

Résolution :1280x720 @ 50Hz progressif, (720p) ou

Format de l'image 16/9

Mise à l'échelle: original HD ou converti SD

SD

Résolution 720x576 entrelacé

Format de l'image: 4:3 et 16:9

Mise à l'échelle : SD vers HD

ENTREE/SORTIE SD

PERITEL TV

Sortie RVB, Pal, Audio D/G

PERITELAUX

Pal, S-vidéo, entrée RVB, Audio D/G

SORTIE HD

YPbPr

HDMI

SORTIES AUDIO

Sortie audio analogue

mono stereo dans le cas du MPEG1 layer II,

Sortie audio numérique

PCM deux canaux dans le cas du MPEG1 layer II, flux de données d'origine dans le cas de l'AC3 et downmix,

AC3 dans le cas d'un flux d'origine AC3+ ou downmix

FACE AVANT

Afficheur amber à 4 chiffres

Voyant : 1 LED bicolore

Récepteur infrarouge: 38 KHz

3 touches

Lecteur de carte a puce

FACE ARRIÈRE

2 x péritel (TV, AUX)

1xHDMI

3 x RCA (YPbPr)

2 x RCA (Stereo D/G)

1 x RCA (S/PDIF)

ALIMENTATION ÉLECTRIQUE

Secteur 220-240 V 50Hz

Consummation typique : 25 W

Consummation en veille : 6 W

14. Garantie

AVERTISSEMENT

Afin de faire exercer la garantie, vous devez contacter votre vendeur spécialisé ou la Hotline Sagem Communications au numéro 08 92 23 04 25' Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la hotline Sagem Communications vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

1 Le matériel neuf est garanti (pièces et main d'oeuvre²) par Sagem Communications, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 24 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, carte TNtop, etc..) 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre²) par Sagem Communications jusqu'à la的最后一ère de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications. Cette garantie s'a applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination.
3 Pendant cette période de garantie de 24 mois, le Terminal de reception defectieux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defectieux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommages durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 08 92 23 04 251. Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin de Sagem Communications) et renvoyé à votre adresse en France, gratuitement. Aucun matériel de prét ne sera fourni pendant le délai de réparation.

4 Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• you assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie d'umont datee et completee, lors de l'achat, par votre vendeur.

Le matériel bénéficié, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

Sont exclus de la garantie :

1 Les pannes ou les dysfonctionnements dus :

au non respect des consignes d'installation et d'utilisation, ou
- à une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- à des modifications du matériel effectuees sans accord ecrit de Sagem Communications, ou
- à des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- à une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréeses par Sagem Communications.

2 Les détiérations consécutives à une insuffisance d'emballage et /ou à un mauvais conditionnement du matériel ré-expédé au Centre de Réparation Agréé.
3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante : livreison, mise en place ou échanges d'accessoires....
6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels. Dans les cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 24 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par Sagem Communications et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION :

1 Les pièces défectueuses échéçées deviendront la propriété de Sagem Communications.
2 Sous réserve des dispositions légales impératives, Sagem Communications n'assume aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications ne prendaucenengagement etneconsentaucenegarantie surla qualitéou la performance du matériel pourquelquesignalparticulierquecesoit.LaresponsabilitédeSagemCommunications,qu'elle qu'en soitla cause,estlimiteréau prixpayede parleClientpourle matériel.Enaucuncas,Sagem Communications ne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes,perte de bénéfices,perte de données,manque à gagner,atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions seraient, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Mode d'emploi

Informations sujettes à modification sans préavis

sagemcommunications
