Type de produit	Cadre photo numérique
Marque	SAGEM
Modèle	AF 5080M
Taille d'écran	20,32 cm (8 pouces)
Résolution	800 x 600 pixels
Formats d'image supportés	JPEG
Types de cartes mémoire	CF, MS, MS Pro, MMC, SD, XD
Ports USB	USB 1.1, mini USB 2.0
Sorties	AV (casque), prise casque
Alimentation	AC 100-240V, 50/60 Hz, sortie DC 5V
Consommation maximale	10 W
Dimensions (avec cadre)	240 x 36 x 200 mm (L x P x H)
Poids	800 g
Fonctions	Diaporama, musique, vidéo, calendrier, rotation, zoom, édition de fichiers
Accessoires fournis	Alimentation, câble USB, télécommande, manuel, cadres interchangeables (noir piano et aluminium)
Température de fonctionnement	10°C à 35°C
Montage	Posé ou suspendu
Service après-vente (hotline)	0892 231606 (0,34 €/min)

FOIRE AUX QUESTIONS - AF 5080M SAGEM

Comment allumer le cadre photo ?

Appuyez sur le bouton Alimentation (bouton 1 sur le panneau de commande) pour mettre en marche ou en veille.

Comment régler la date et l'heure ?

Dans le menu Réglages, sélectionnez Réglage date et heures. Utilisez les touches ▲▼ pour ajuster l'année, le mois, le jour et l'heure, puis appuyez sur ENTER pour confirmer.

Quels types de cartes mémoire sont compatibles ?

Sont compatibles les cartes : CF, MS, MS Pro, MMC, SD, XD. Les clés USB (USB 1.1/2.0) sont également supportées.

L'écran reste noir, que faire ?

Vérifiez que l'appareil est correctement branché et que l'alimentation secteur fonctionne. Assurez-vous qu'une carte mémoire ou une clé USB contenant des fichiers JPEG est insérée.

La télécommande ne fonctionne pas, pourquoi ?

Causes possibles : distance trop grande ou angle supérieur à 30 degrés, pile déchargée, ou capteur infrarouge perturbé par une source lumineuse (soleil, etc.). Remplacez la pile et rapprochez-vous de l'appareil.

Comment transférer des photos depuis un PC ?

Ce cadre photo n'est pas conçu pour être connecté à un PC. Les ports USB sont destinés aux clés USB. Copiez vos photos au format JPEG sur une clé USB ou une carte mémoire, puis insérez-la dans l'appareil.

Comment changer le cadre (façade) ?

Poussez le bouton situé sur le cadre (figure A) vers la direction du boîtier. Le cadre se détache et vous pouvez le remplacer par un autre (noir piano ou aluminium fournis). Le système est magnétique pour une mise en place rapide.

Comment régler la luminosité, le contraste et la saturation ?

Dans le menu Réglages des images, sélectionnez Réglages luminosité, contraste, saturation. Ajustez chaque paramètre avec les touches ▲▼, validez avec ENTER. Pour revenir aux valeurs par défaut, choisissez PARAMETRES PAR DEFAULT.

Comment lire de la musique ou des vidéos ?

Depuis le menu principal, sélectionnez MUSIC ou MOVIE. Choisissez le support (carte ou USB) puis le fichier. Utilisez la télécommande pour la lecture (PLAY, PAUSE, STOP, VOL+/-).

Que faire si l'appareil s'éteint ou revient à l'écran d'accueil ?

Cela peut être dû à un environnement électrique (décharges électrostatiques). Éteignez et rallumez l'appareil. Si le problème persiste, éloignez-le des sources électriques perturbatrices.

MODE D'EMPLOI AF 5080M SAGEM

Panneau de commande 5

Télécommande 6

REGLAGES PERSONNELS 7

Choix de la langue des menus 7

Réglage des images 7

Réglages luminosité, contraste, saturation. 7

Réglage date et heures 8

MODE SELECTION ET LECTURE DE FICHIERS 8

Selection d'un fichier PHOTO 8

Mode manuel. 9

Mode Previsualisation d/images 9

Mode diaporama 9

FONCTION DU BOUTON MUSIC, MOVIE ET COMBO 10

ÉDITER 10

Dupliquer un fichier 11

Effacer un fichier ou un sous repertoire 11

ECHANGE DE FAÇADE 12

AIDE EN CAS DE PROBLEMES 13

CHARACTERISTIQUES TECHNIQUES 13

Merci d'acheter notre nouveau cadre photo. Avec ce produit de qualité vous pourrez profiter au mieux de vos photos numériques.

Voutrouverez plus d'information sur le site Web : www.agfaphoto.com.

INSTRUCTIONS ET RECOMMANDATIONS DE SECURITE

Ne pas installer votre cadre de photo dans une salle humide (salle de bains, blanchisserie, cuisine, etc.), ou à moins de 1.50 m d'une source de robinet ou d'eau. Le cadre photo devrait fonctionner dans une température ambiente de 10^ à 35^ pour obtenir la performance optimale. Ne pas poser votre cadre de photo dans un environnement poussiêreux.

Employer seulement l'alimentation d'énergie. Raccorder à une prise électrique conformément aux instructions d'installation dans ce livre et les indications indiquées sur l'étiquette d'identification située sur l'unité (tension, courant et fréquence du réseau). Par précaution, en cas de danger, les adaptateurs sector pour servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent être situés à proximate de l'appareil et être aisément accessibles.

L'inscription certifie que le produit répond aux exigences principales de la directive du Conseil 199915/CE du Parlement européen et sur l'équipement terminal de télécommunications, concernant la sécurité et la santé des utilisateurs, et l'interférence electromagnetique.

La conformité de la déclaration peut être consultée sur le site web: www.agfaphoto.com, ou à l'adresse suivante :

La préparation de l'environnement est une préoccupation essentielle de AgfaPhoto. AgfaPhoto a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'EMBALLAGE

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages.

Pour facilitier ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

LES PILES ET BATTERIES

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

LE PRODUIT

La poubelle barrée apposée sur le produit ou ses accessoires signifie qu'ils apparitient à la famille des équipements électriques et électroniques.

A ce titre, la reglementation européen vous demande de procéder à sa collecte sélective :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Une alimentation électrique

Un cable USB (Dépend du modele)

Une télécommande

Un lecteur de Cadre de photo

Un manuel

Un Cadre

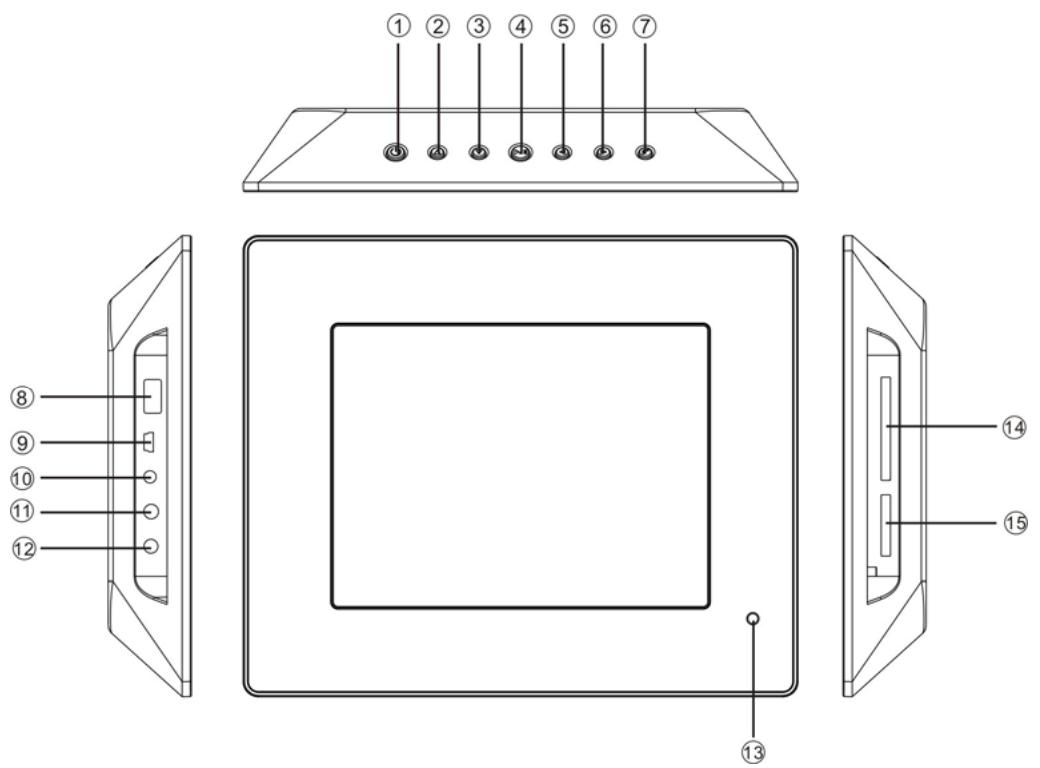

Panneau de commande

1 Bouton d'Alimentation Mise en marche et en veille
2 Bouton vers le bas Déplacement vers le bas
3 Bouton vers le haut Déplacement vers le haut
4 Bouton Entrer/lecture Validation / lecture
5 Bouton vers la gauche Déplacement vers la gauche
6 Bouton vers la droite Déplacement vers la droite
7 Bouton Retour Retourner au menu precedent
8 Port USB USB connector
9 Port Mini USB Mini USB connector
10 Port de Sortie AV Port sert asorting AV
11 Prise de Casque Prise de Casque
12 Prise d'entrée alimentation Prise d'alimentation DC
13 Télecommande Télecommande
14 Prise de lecture de CF card Lecteur carte Compact Flash
15 Prise de lecture de Lecteur de cartes SD/MMS/MS/XD SD/MMC/MS/XD card

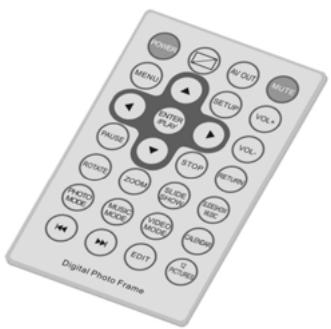

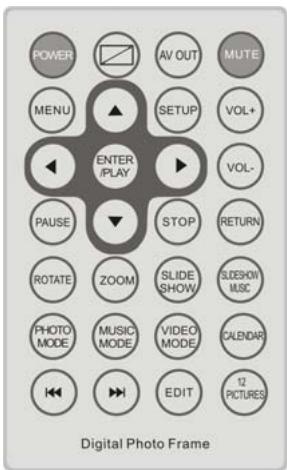

1 ALIMENTATION Mise en marche et en veille
2 Redimensionnement
3 Port de Sortie AV Passer au mode TV
4 MUET Muet on/off
5 MENU Retourner au menu principal
6 SETUP Entreu au menu du réglage
7 VOL+/- Regler le volume
8 ↑▼▲→ haut/bas/gauche/droite déplacement vers
9 ENTRER/LECTURE Validation/reprise lecture
10 PAUSE Mode pause
11 STOP Stop
12 RETOUR Return to previous menu
13 TOURNER Rotation de l'image
14 ZOOM Effectue des zoom sur l'image
15 DIAPORAMA Passer au mode Diaporama
16 DIAPORAMA Passer au mode Diaporama avec MUSIQUE musique
17 MODE PHOTO Passer au mode de photo
18 MODE MUSIQUE Passer au mode musique
19 MODEVIDEOS Passer au mode du video
20 CALENDRIER Passer au mode du calendrier
21 Page precedente
22 Page suivante
23 ÉDITER Passer au mode à éditer
24 12 IMAGES Passer au mode de la vue en 12 images

RÉGLAGES PERSONNELS

Choix de la langue des menus

Selectionner à l'aide des touches « ou « puis valider par ENTER.

Selectionner à l'aide de la touche puis valider par ENTER

Sélectionner votre langue (anglais, espagnol, allemand, français, italien)
puis valider par ENTER
Sortir du menu par MENU ou revenir en arrêté par .

Réglage des images

Selectionner à l'aide de la touche puis.Valider par ENTER

Réglages luminosité, contraste, saturation

Sélectionner à l'aide de la touche ↑ puis.Valider par ENTER

Vous ave la possibilité d'ajuster la lumière, le contraste, la saturation des couleurs
Choisissez le paramètre par les touches et puis valider par ENTER.
Ajuster par les touches et Sortir du menu par MENU ou revenir en arrêté par .

Note: PARAMETRES PAR DEFAULT permet de revenir aux valeurs du produit livre.
Valider la fonction par ENTER.

Réglage date et heures

Choisir en appuyant sur le bouton et puis valider par Enter.

Déplacer le sélecteur vert avec les touches

Utiliser les touches ▲▼ pour ajuster l'année, le mois, le jour et l'heure.

pour enregistrer l'heure et la date, ensuite pressez ENTER pour confirmer l'ajustement.

Appuyez sur cette touche une nouvelle fois puis returner au menu principal.

Lors que vous estes sur le MENU, selectionnez et appuyez sur ENTER pour activer la fonction de date et heures.

MODE SELECTION ET LECTURE DE FICHIERS

Sélection d'un fichier PHOTO

Délectionner à l'aide des touches « ou » puis valider par ENTER

Selectionner le type de support [ Carte ou clé USB] à l'aide des touches ▲▼ puis.Valider par ENTER

Puis selectionner le fichier que vous voulez afficher à l'aide des touches ▲▼ puis.Valider par ENTER

Nota:

Si vous voulez revenir au niveau supérieur du menu, appuyer sur la touche .

Mode manuel

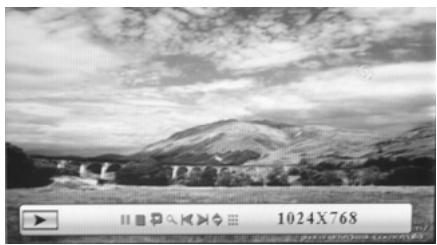

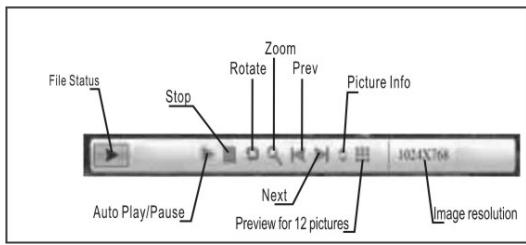

Dès l'affichage de la photo, appuyer sur la touche PAUSE pour passer en mode manuel

Dans ce mode vous pouvez effectuer les actions suivantes :

• Faire tourner : appuyez successivement sur la touche ROTATE pour tourner la photo dans le sens horsaire

• Afficher pleine page : appuyer sur la ∩ touche

• Zoomer (4 positions): appuyez successivement sur la touche ZOOM
• Avancer à la photo suivante : appuyez sur les touches « ou »

Nota :

A tout moment vous pouvez passer en mode diaporama en appuyant sur la touche PLAY

La vitesse de lecture est liée à la taille des fichiers. Plus la taille de la photo à afficher est grande, plus le temps d'attente peut être long

Mode Previsualisation d/images

Pour une meilleure rapidité de selection, appuyer sur la touche 12 PICTURE pour obtenir une

Prévisualisation de Neuf images

Utilisez les touches ▲▼◁▷ pourCHOISIR la photo à afficher puis pressez la touche ENTER

Mode diaporama

Dés l'affichage d'une photo, le mode diaporama est lancé (mode automatique affché en bas d'écran) Si vous provenez d'un mode manuel, appuyez sur PLAY

Appuyez sur la touche PAUSE puis ENTER de votre télécommande pour passer d'un mode à l'autre (manuel ou automatique)

Appuyez sur la touche PAUSE pour pouvoir acceder aux fonctions décrites ci dessous

Selectionner la fonction désirée à l'aide des touches ▲▼◁▶ puis.Valider la fonction par ENTER

Choisissez le bouton MUSIC [MOVIE ou COMBO] par appuyer sur le bouton ou et puis le confémez par le bouton ENTER.

Choisissez le type de support [SD/MMS, MS USB] par appuyer sur le bouton ▲ ou ▼ et puis le confémez par le bouton ENTER.

Vous pouvez aussi utiliser la télécommande à désir le mode MUSIC ou VIDEO pour réaliser la fonction de la musique ou du cinema.

ÉDITER

Sélectionner à l'aide des touches « ou » puis valider par ENTER

Selectionner le type de support [ Carte ou clé USB] à l'aide des touches ▲▼ puis.Valider par ENTER

Puis selectionner le fichier que vous poulez manipuler à l'aide des touches ▲▼ puis valider par ENTER [ ]

Appuyer sur la touche EDIT pour faire apparaitre le menu des fonctions.

La fonction dupliquer [copier, coller] des fichiers .txt ou .jpg d'une carte à une autre, d'une clé USB à une autre ou entre une carte et une clé USB

Les fonctions effacer, renomer, chercher sont applicables aux fichiers d'un support carte ou clé USB.

Dupliquer un fichier

Selectionner le fichier à dupliquer en appuyant sur les boutons et , puis appuyez et ENTER pour selectionner une carte mémoire ou un dé USB, ensuite appuyez la. touche EDIT, il va y avoir trois logos (retour, Copier Supprimer), désirs et appuyez sur ENTER.

Effacer un fichier ou un sous repertoire

Selectionner le fichier en appuyant sur la touche EDIT puis selectionner et valider par ENTER.

CHANGEMENT DE BÂTI

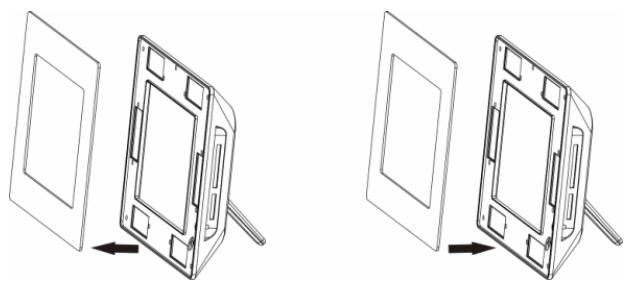

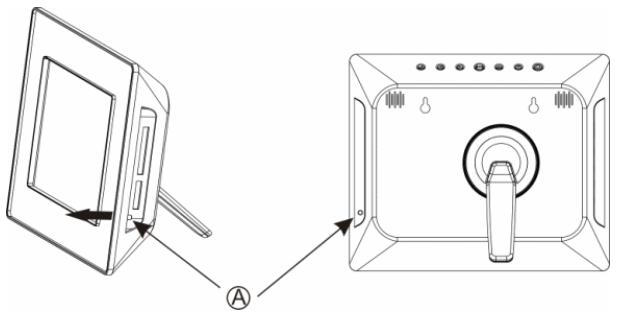

Poussez le bouton montré dans la figure A vers la direction du bâti, et puis le cadre charge va sortir du centre du bâti du coffret.

Enlevez l'ancien cadre et puis posez un nouveau cadre dans le bâti original.

NOTE:

Ce bâti deamera est désigné en magnétique, donc il est rapide et convient de charger le cadre sans blocage.

AIDE EN CAS DE PROBLEMES

Si le cadre photo ne fonctionne pas correctement, veuilles dire attentivement les informations suivantes. Avant d'appeler l'assistance technique, veuilles vérifier les sujets suivants :

Symptôme de la panne	Cause évientuelle et solution possible
Pas d'alimentation	S'il n'y a pas d'alimentation, vérifiez si le cadre photo est bien raccordé à son bloc alimentation, que ce dernier soit raccordé au secteur et essayer de nouveau.
Pas d'affichage	Vérifier si vous avez bien inséré une carte mémoire ou une clé USB dans les lecteurs appropriés et que ces derniers contiennent des fichiers lisibles par l'appareil - seuls les formats.JPG sont supportés.
La télécommande ne fonctionne pas.	1. La distance est trop importante ou l'angle excède 30 degrès. 2. La batterie de la télécommande est déchargeée 3. Le capteur Infra rouge est perturbé par une autre source lumineuse (rayons solaires, ...)
Votre cadre photo s'éteint ou revient à son écran d'accueil	Cela peut être provoqué par un environnement électrique. Veuillez faire un arrêt / marche de votre cadre photo, si vous en connaissiez l'origine, éloigner le cadre de la source générant des problèmes electrolystatiques (ESD).
Ne fonctionne pas avec un PC	Le cadre photo numérique PF 5080M n'est pas prévu pour fonctionner connecté à un PC. Les 2 ports USB sont destinés à receiveoir uniquement des clés USB pour dire des fichiers.JPG .

CHARACTERISTIQUES TECHNIQUES

Taille d'écran: 20.32 cm (8 pouces)

Résolution: 800(L) X 3(RGB) X 600(H)pixels

Surface atéva : 162mm[L] X 121.5mm[H]

Traitement: anti-reflux

Format fichier image supporté : JPG

Cartes photo acceptées : CF, MS, MS Pro,MMC, SD, XD, USB2.0 (mini USB), USB1.1

Ports USB : USB 1.1 et mini USB 2.0

Alimentation : AC 100V-240V---60/50 Hz (DC5V)

Puisssance consommée maxi : 10 W

Disposition:posé ou suspendu

Cadres : « Noir piano » et « Aluminium » interchangeableables

Dimensions( avec cadre): 240[L] × 36[I] × 200[H] mm

Poids: 800 g

NUMEROS DE HOTLINE

FR:0892 231606

0,34 €/mn. Tarif en vigueur au 27/06/2005
