Intitulé	Description
Type de produit	Box Internet et téléphonie
Caractéristiques techniques principales	Wi-Fi 802.11ac, 4 ports Ethernet, 1 port USB
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	30 x 20 x 5 cm
Poids	1.2 kg
Compatibilités	Compatible avec les réseaux ADSL, VDSL et fibre optique
Fonctions principales	Accès Internet, téléphonie VoIP, partage de fichiers via USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client
Sécurité	WPA2 pour le Wi-Fi, mise à jour automatique du firmware
Informations générales utiles	Installation facile, guide d'utilisation inclus

FOIRE AUX QUESTIONS - LIVEBOX SAGEM

Comment réinitialiser ma SAGEM LIVEBOX ?

Pour réinitialiser votre SAGEM LIVEBOX, appuyez sur le bouton 'Reset' à l'arrière de la box pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Que faire si je n'ai pas de connexion Internet ?

Vérifiez que tous les câbles sont correctement branchés. Redémarrez votre LIVEBOX en la débranchant puis en la rebranchant. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment changer le mot de passe Wi-Fi de ma SAGEM LIVEBOX ?

Connectez-vous à l'interface de gestion de la LIVEBOX via un navigateur Web en entrant l'adresse 192.168.1.1. Utilisez vos identifiants pour vous connecter, puis naviguez vers les paramètres Wi-Fi pour modifier le mot de passe.

Que faire si le voyant Wi-Fi de ma LIVEBOX est éteint ?

Vérifiez si le Wi-Fi est activé dans l'interface de gestion de la LIVEBOX. Si le problème persiste, redémarrez la box et vérifiez les paramètres de votre réseau.

Comment connecter des appareils à ma SAGEM LIVEBOX ?

Pour connecter des appareils, recherchez le réseau Wi-Fi de votre LIVEBOX sur l'appareil que vous souhaitez connecter. Entrez le mot de passe Wi-Fi lorsque cela est demandé.

Ma SAGEM LIVEBOX surchauffe-t-elle ?

Si votre LIVEBOX devient chaude au toucher, assurez-vous qu'elle est placée dans un endroit bien ventilé et qu'elle n'est pas obstruée par des objets. Si la surchauffe persiste, contactez le support technique.

Comment mettre à jour le firmware de ma LIVEBOX ?

Les mises à jour du firmware se font généralement automatiquement. Pour vérifier manuellement, accédez à l'interface de gestion de la LIVEBOX et recherchez une option de mise à jour dans le menu des paramètres.

Pourquoi ma connexion Wi-Fi est-elle lente ?

Une connexion Wi-Fi lente peut être due à des interférences, à une distance excessive de la box ou à trop d'appareils connectés. Essayez de rapprocher votre appareil de la LIVEBOX ou de réduire le nombre d'appareils connectés.

Comment activer le mode invité sur ma SAGEM LIVEBOX ?

Connectez-vous à l'interface de gestion de la LIVEBOX, recherchez l'option 'Mode Invité' dans les paramètres Wi-Fi et activez-le. Vous pourrez définir un mot de passe pour le réseau invité.

Que faire si ma SAGEM LIVEBOX ne s'allume pas ?

Vérifiez que la box est correctement branchée et que la prise fonctionne. Testez avec un autre câble d'alimentation si possible. Si la box ne s'allume toujours pas, contactez le support technique.

MODE D'EMPLOI LIVEBOX SAGEM

Sagem Communication suit assidûment toutes les évolution techniques et recherche continuèlement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évolver sans prévis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriété respectif :

• SAGEM F@st™ est une marque déposée de Sagem Communication,
• SAGEM est une marque déposée de SAFRAN,
• Windows™ et Internet Explorer™ sont des marques déposées de Microsoft Corporation,
• Apple® et Mac® OS sont des marques déposées de Apple Computer Incorporation,
  livebox est une marque déposée de France Telecom.

Ce manuel est exclusivement dédié au produit livebox de France Telecom distribué par Orange. Toutes les mentions "Fournisseurs d'Accès, Fournisseurs de Service, FAI, ISP" containues dans leprésent document font réference aux abonnements, aux services de base ainsi qu'optionsnels commercialisés par Orange, à l'exclusion de tout autre fournisseur.

SAGEM F@st™ 3202 est la référence commerciale du produit livebox® fabriqué par Sagem Communication.

Convention des symboles utilisés dans ce manuel

Voumet en garde contre une action ou une omission grave.

Vouss donne une information importante que vous devez prendre en compte

DIRECTIVE E 2002/96/CE

ENVIRONMENT

La préparation de l'environnement est une préoccupation essentielle de Sagem Communication.

Sagem Communication a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'EMBALLAGE

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapucération et de recyclage des emballages.

Pour facilititer ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

LES PILES ET BATTERIES

Si vous produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

LE PRODUIT

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'il apparient à la famille des équipements électriques etlectroniques.

À ce titre, la reglementation européen ne vous demande de procéder à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent,
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Équipements Électriques et Électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Sommaire

	Pages
Avertissement
Convention des symboles utilisés dans ce manuel
DIRECTIVE E 2002/96/CE	0-1
Sommaire	0-2 à 0-5
Liste des Figures	0-6

1. Introduction 1-1
   1.1 Présentation 1-2
   1.2Composition du coffret SAGEM F@stTM 3202 1-4
   1.3 Pré-requis 1-5

2.Description et Installation de votre Passerelle Résidentielle 2-1
2.1Description 2-2

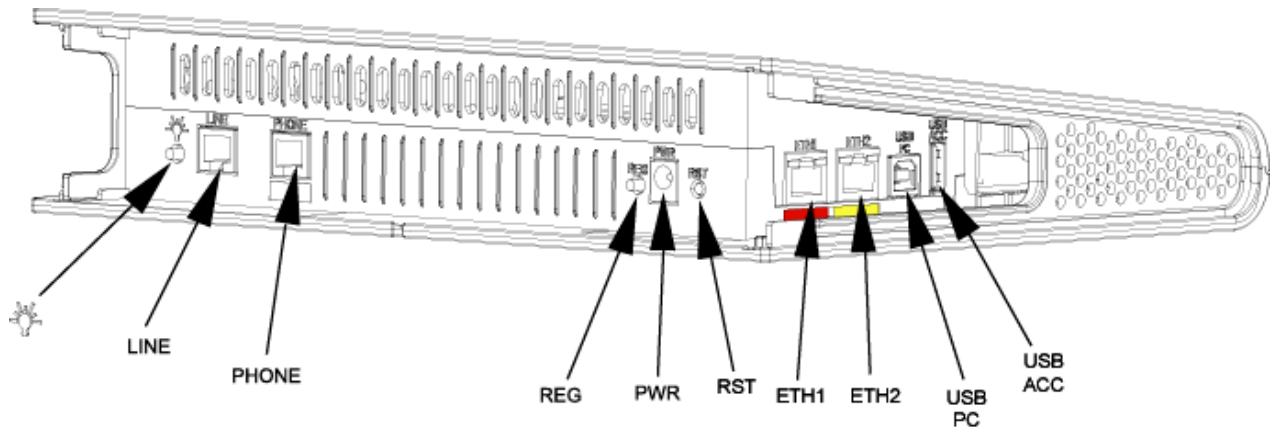

2.1.1 Vue"Connecteurs" 2-3

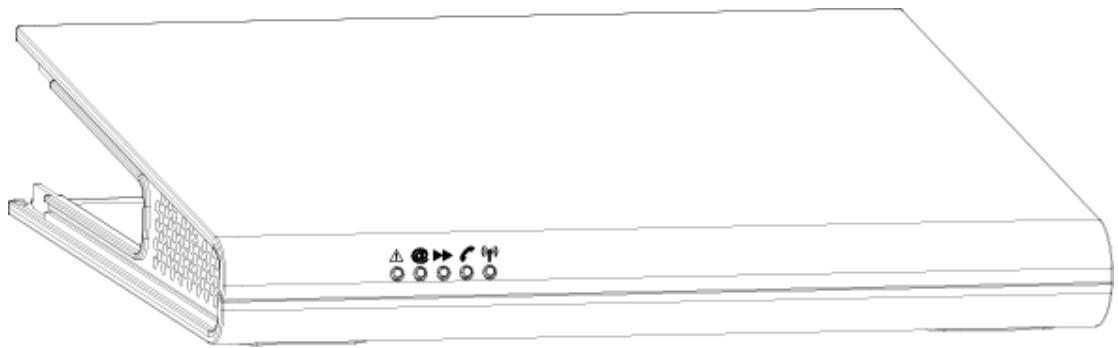

2.1.2 Vue"Voyants" 2-4

2.2Installation de la Passerelle Résidentielle 2-5

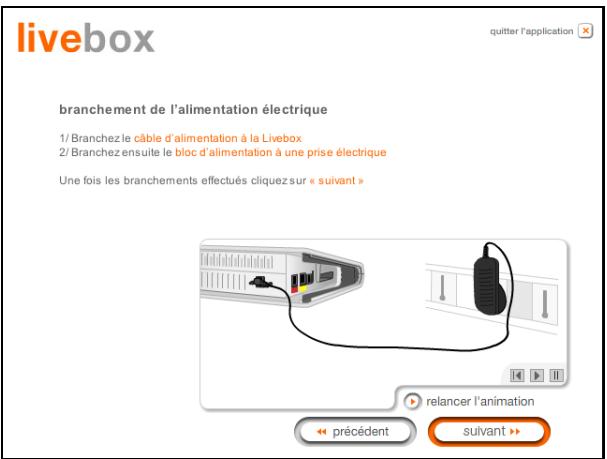

2.2.1 Mise sous tension 2-6
2.2.2 Branchement du cable ADSL au SAGEM F@stTM 3202 2-6

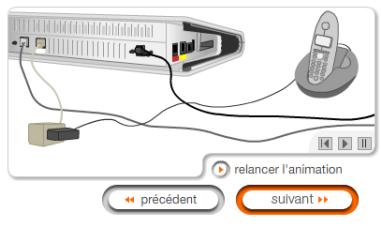

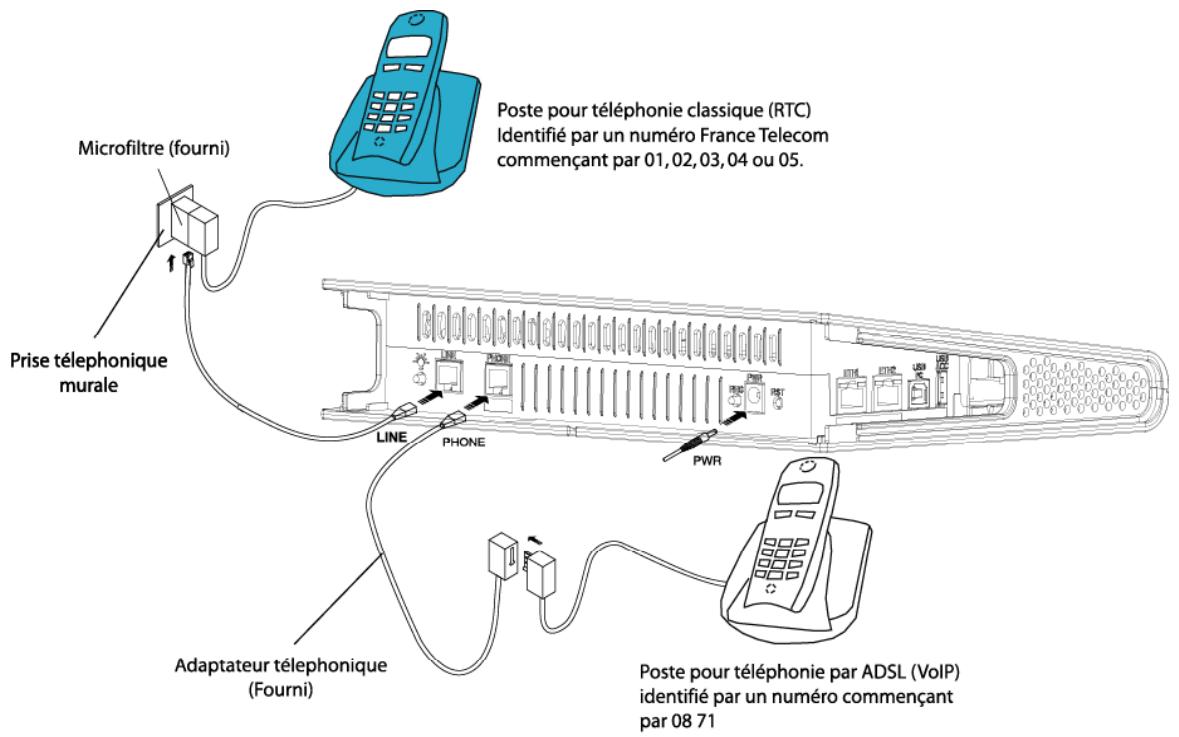

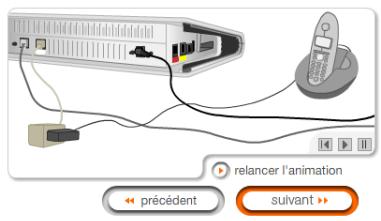

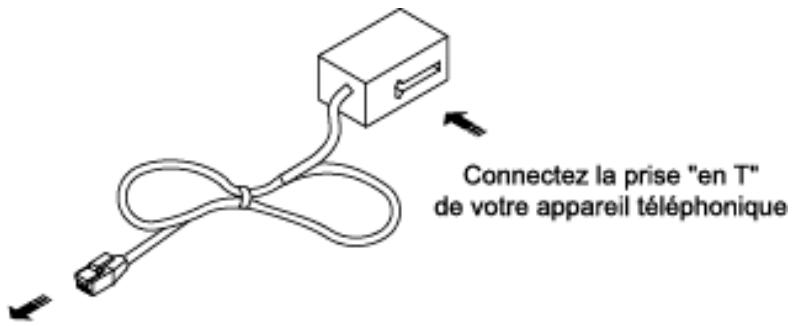

2.3Raccordement d'un poste téléphonique à votre Passerelle Résidentielle 2-6
2.4Connexion d'un decodeur (TV/Video) à votre Passerelle Résidentielle 2-7
2.5 Consignes d'installation 2-8

1. Installation et configuration de la Passerelle Résidentielle 3-1
   3.1 Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur 3-2

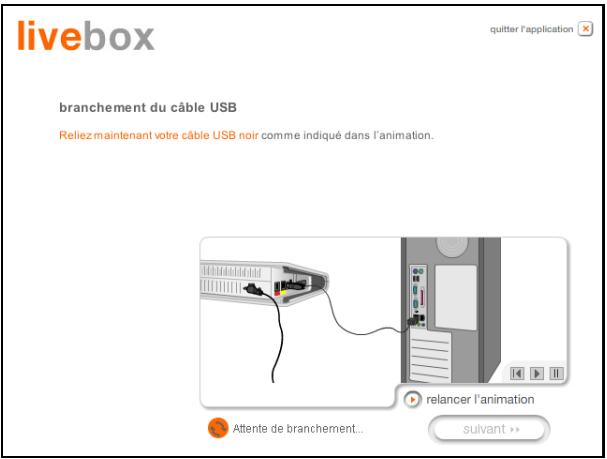

3.1.1 Installation des pilotes USB sur votre ordinateur 3-2

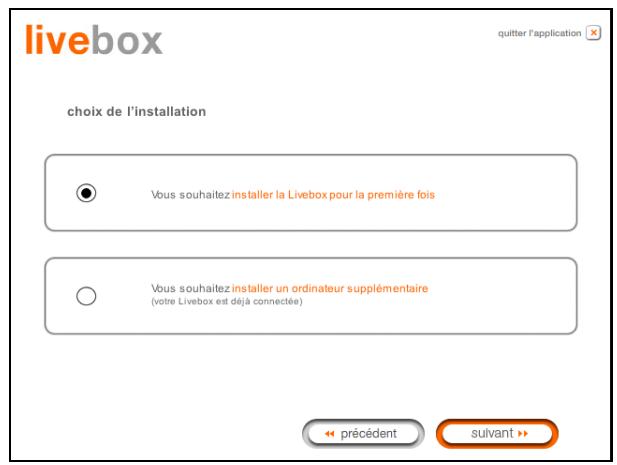

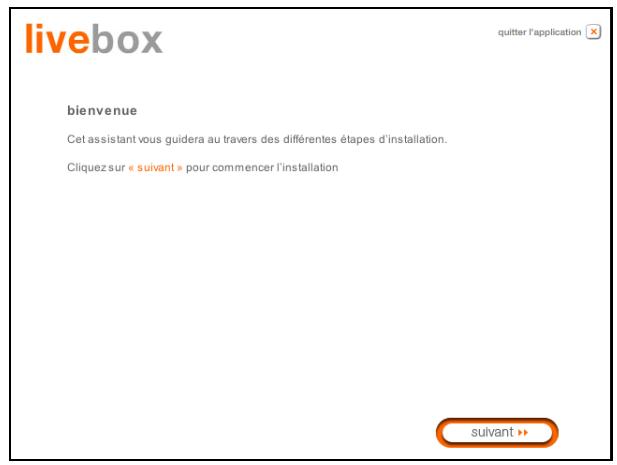

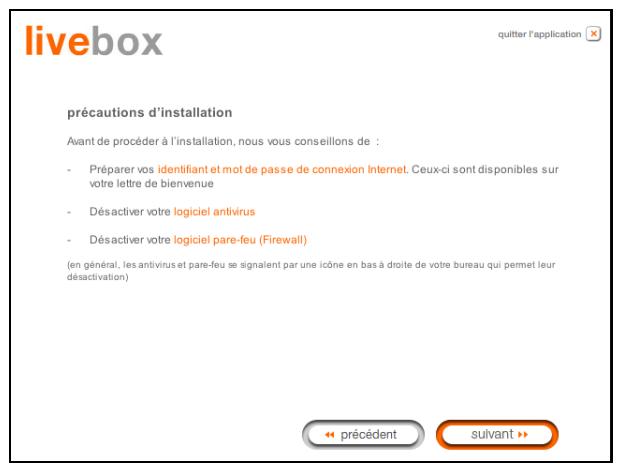

3.2Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet) 3-12

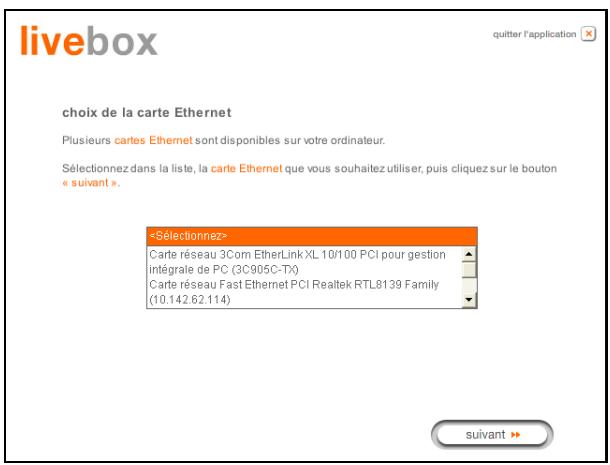

3.2.1 Configuration des paramètres réseau 3-12

3.3Installation et configuration de votre Passerelle Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur 3-23

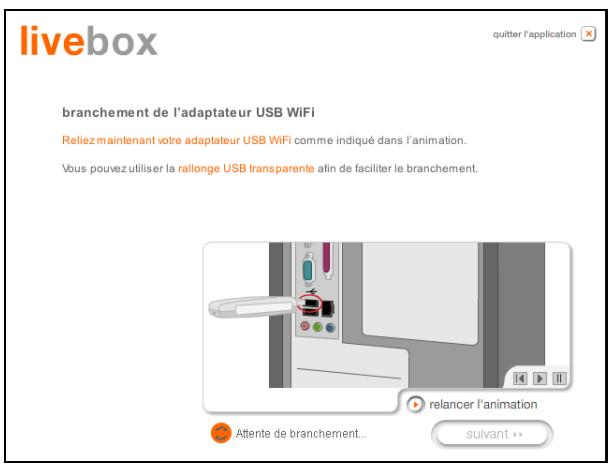

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur 3-23

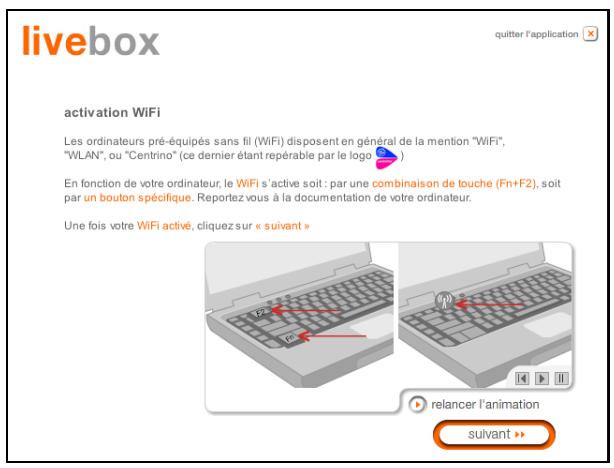

3.4Installation et configuration de votre Passerelle Résidentielle avec le composant Wi-Fi intégré de votre ordinateur 3-33
3.4.1 Installation des pilotes du composant Wi-Fi intégré sur votre ordinateur 3-33

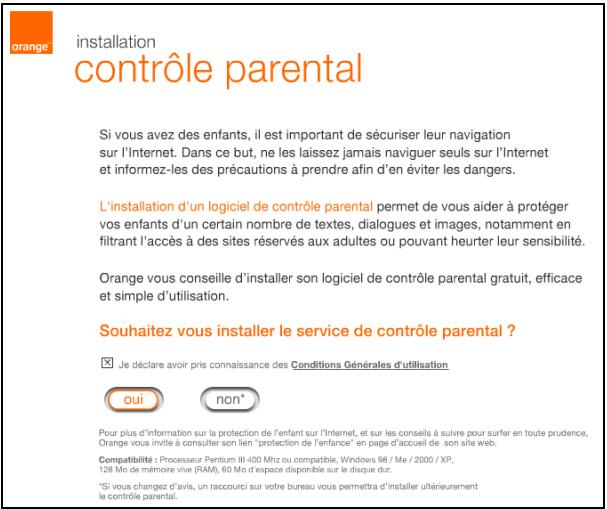

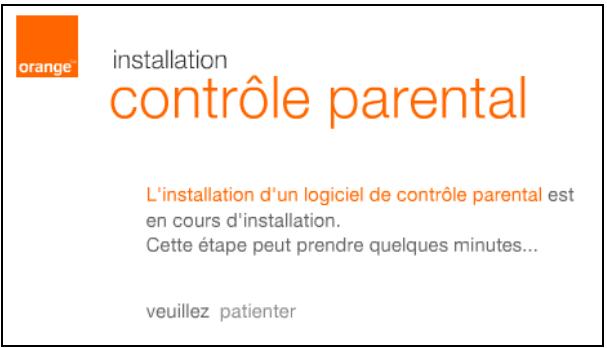

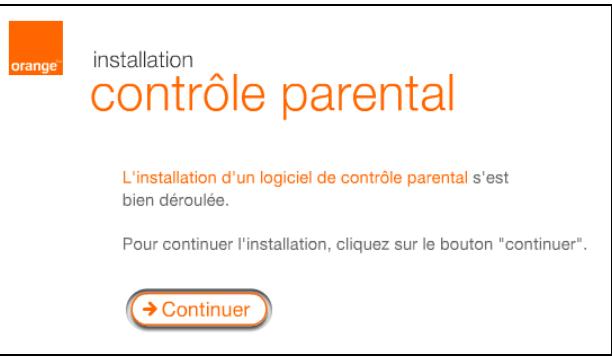

3.5Installation et configuration d'un ordinateur supplémentaire 3-43
4. Service téléphonie par ADSL 4-1
4.1 Introduction 4-2
4.2 Conditions d'utilisation de la téléphonie par ADSL 4-2
4.3 Branchement téléphonique analogue 4-3
4.4 Fonctionnement du service de téléphonie par ADSL 4-4
4.5Cas d'insiponibilité du service Télephonie par ADSL 4-6
5. Informations / Services optionnels / Configuration 5-1

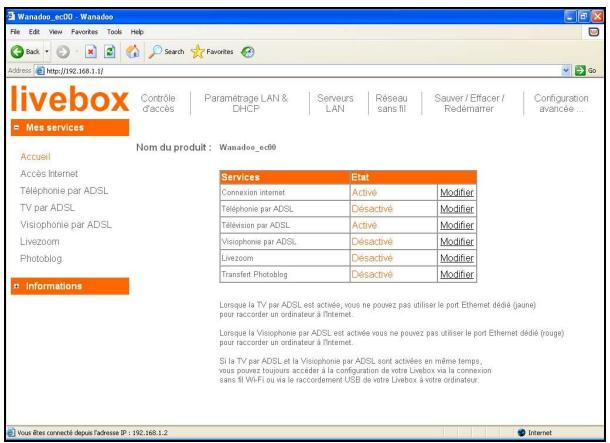

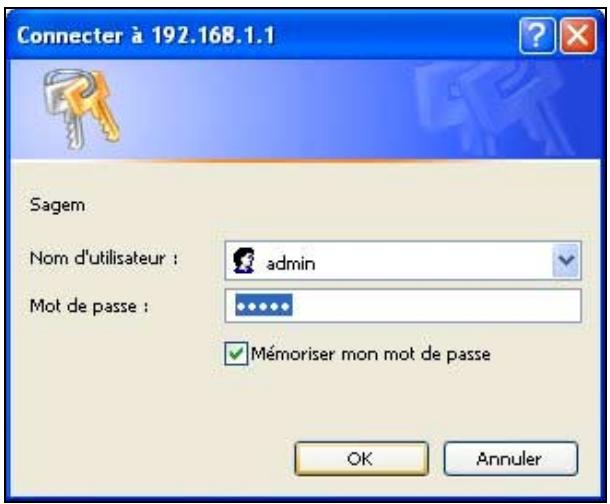

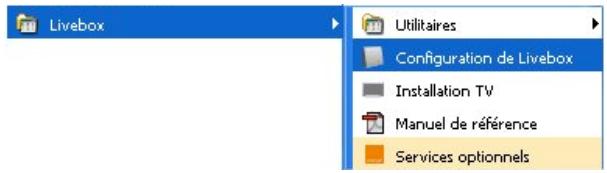

5.1Accès à l'écran de bienvenue 5-2
5.2Recommendations 5-4

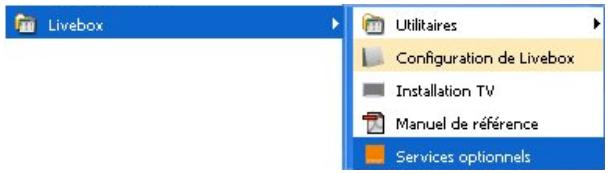

5.3Services optionnels 5-5

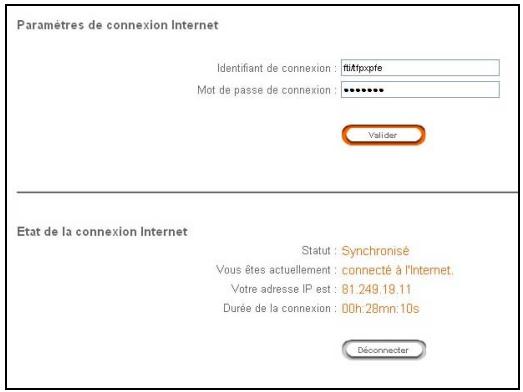

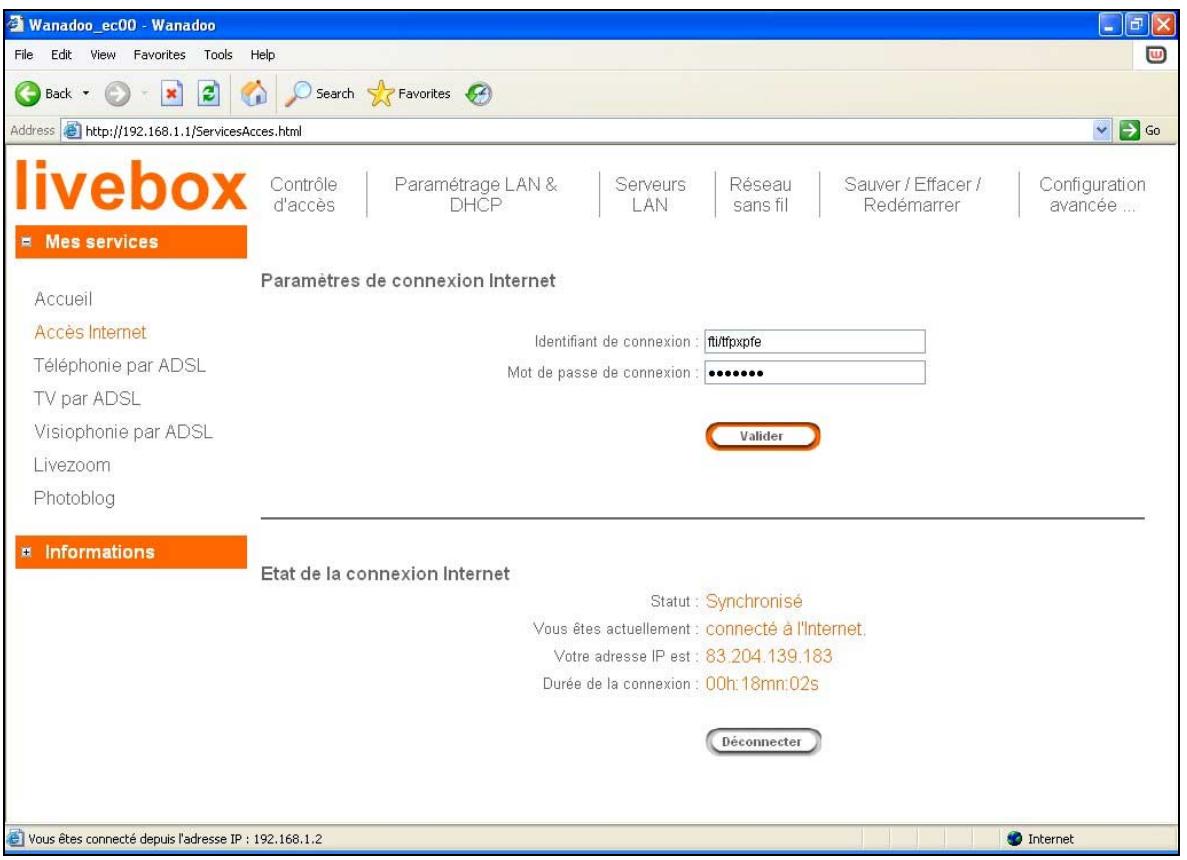

5.3.1 Acces Internet 5-6
5.3.2 Télephonie par ADSL 5-7

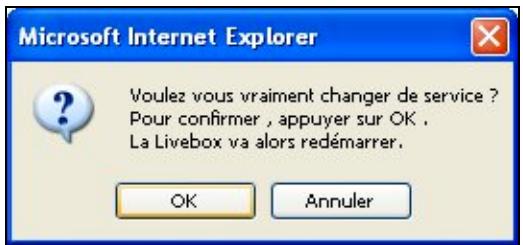

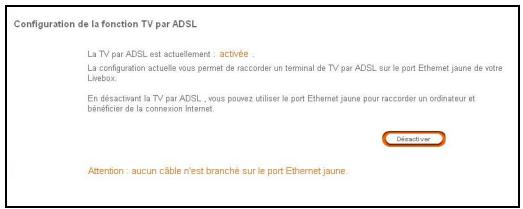

5.3.3 TV par ADSL 5-8

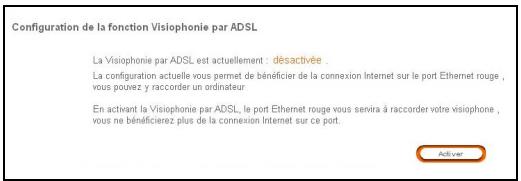

5.3.4 Visiophonie par ADSL 5-9
5.3.5 Livezoom 5-10

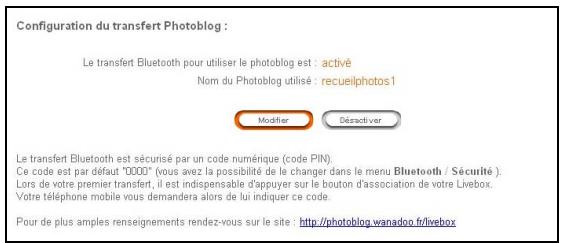

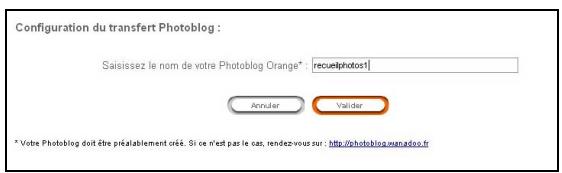

5.3.6 Photoblog 5-11

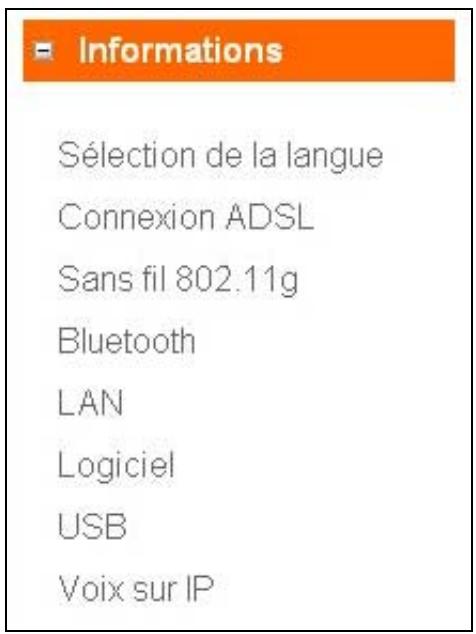

5.4Informations 5-12

5.4.1 Présentation 5-12
5.4.2 Sélection de la langue 5-12
5.4.3 Connexion ADSL 5-13

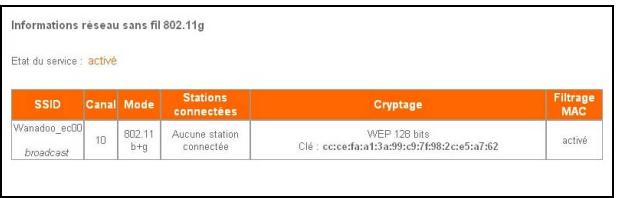

5.4.4 Sans fil 802.11g 5-14
5.4.5 Bluetooth 5-14

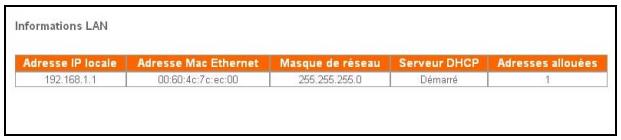

5.4.6 LAN 5-15
5.4.7 Logiciel 5-15
5.4.8 USB 5-16
5.4.9 Voix sur IP 5-16

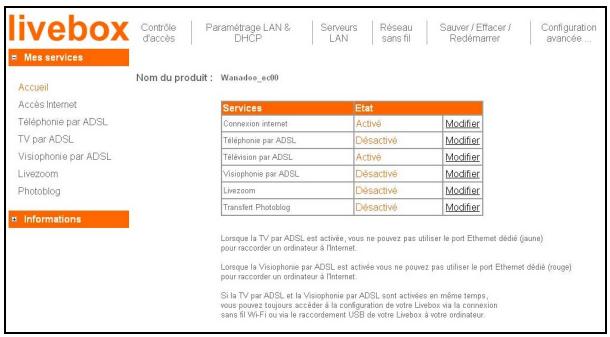

5.5Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic" 5-17

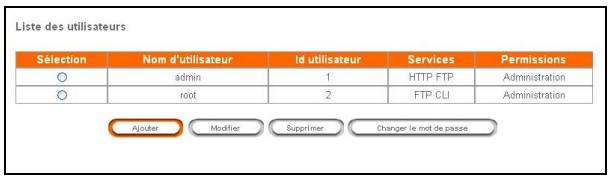

5.5.1 Contrôle d'accès 5-18
5.5.2 Paramétrage LAN & DHCP 5-19

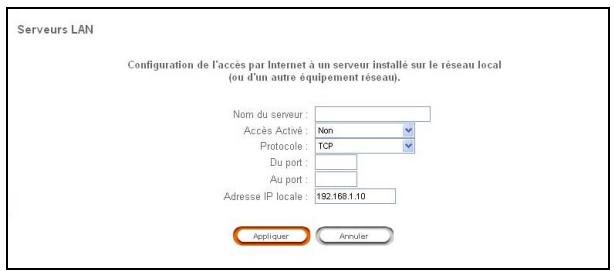

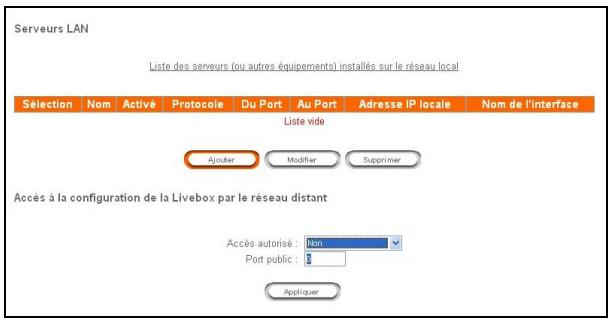

5.5.3 Serveurs LAN 5-21

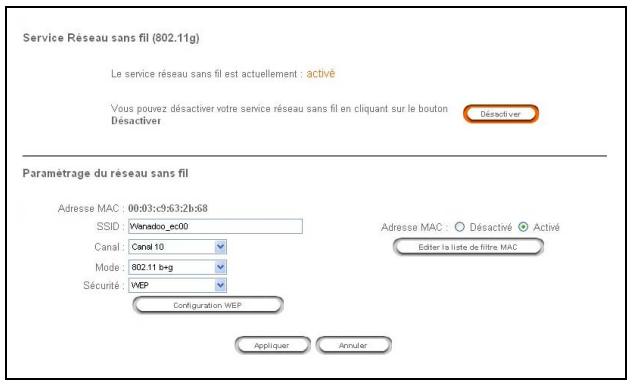

5.5.4 Réseau sans fil (selon version) 5-24

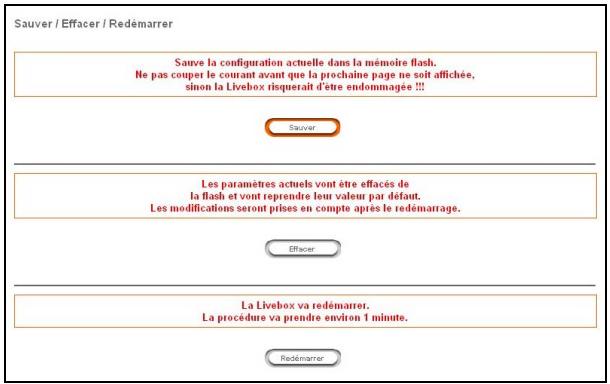

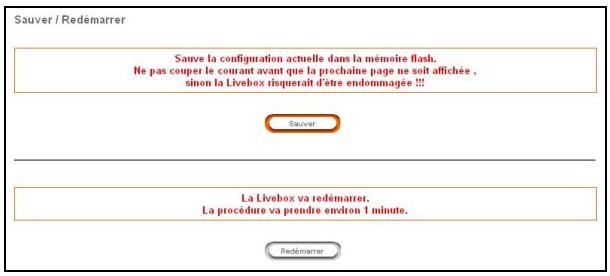

5.5.5 Sauver / Effacer / Redémarrer 5-32

5.6Configuration de votre Passerelle Résidentielle: Rubrique "Configuration Avancée ..."5-33

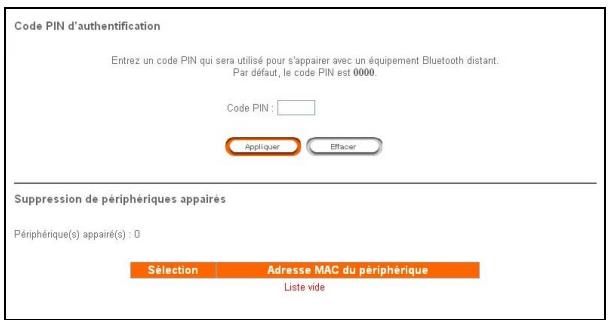

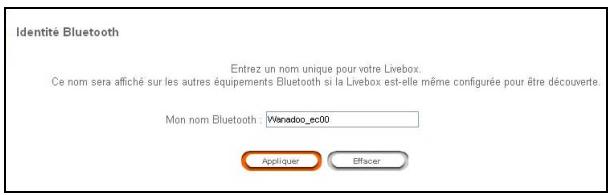

5.6.1	Bluetooth	5-34

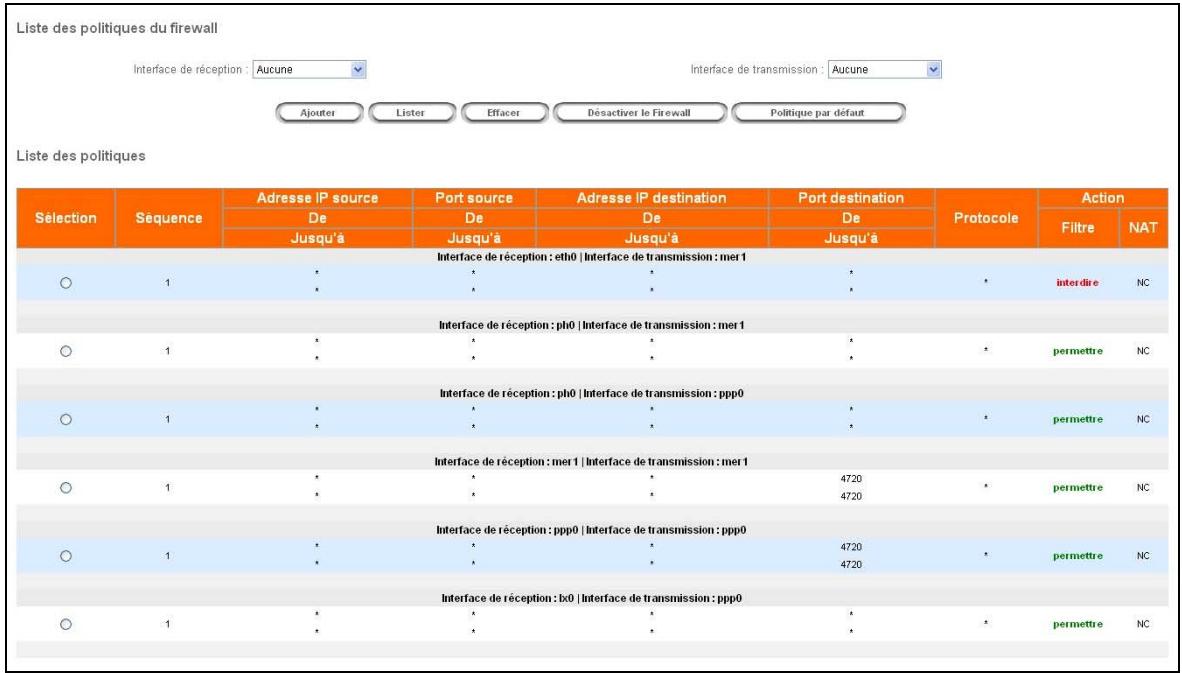

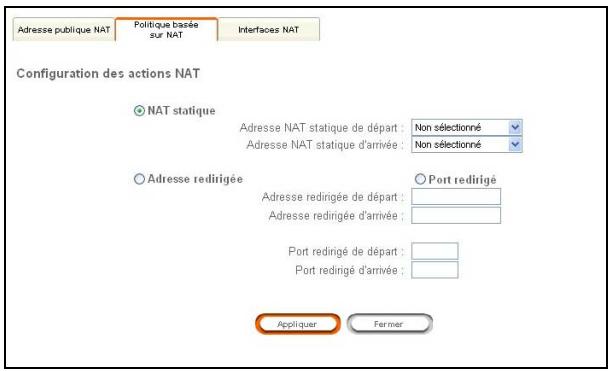

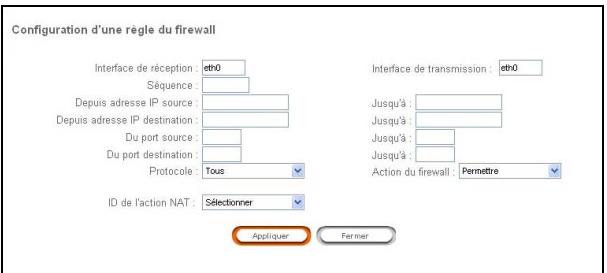

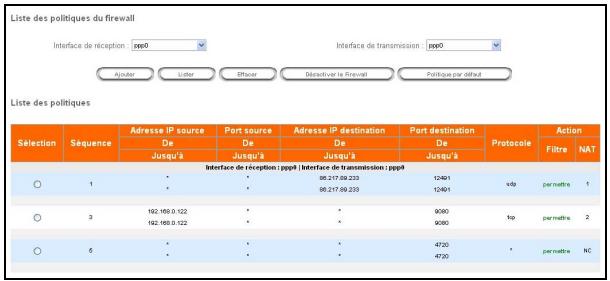

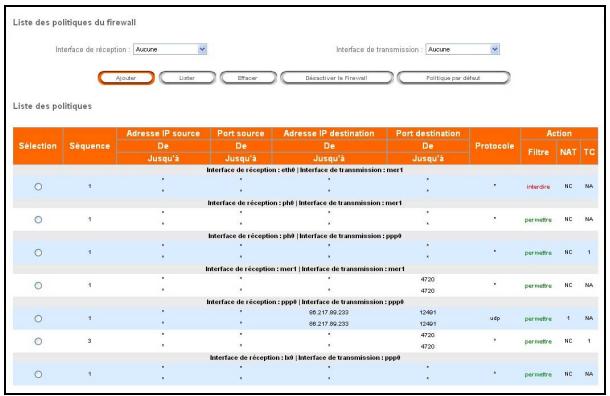

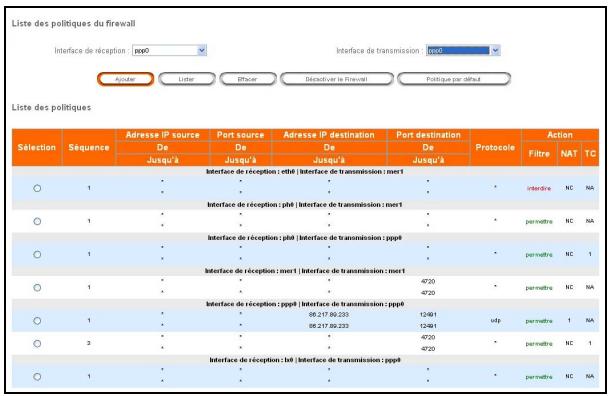

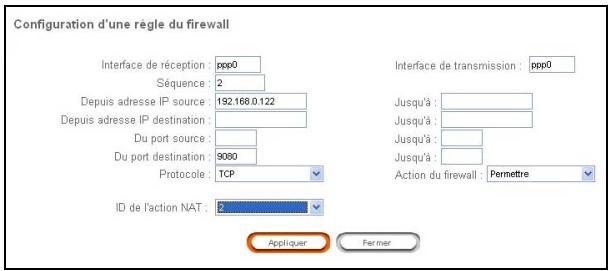

5.6.2	Parefeu	5-36

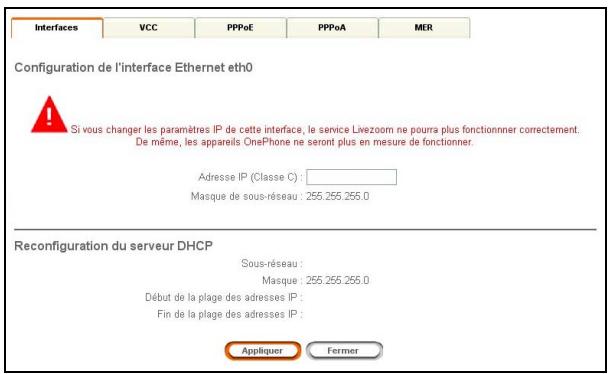

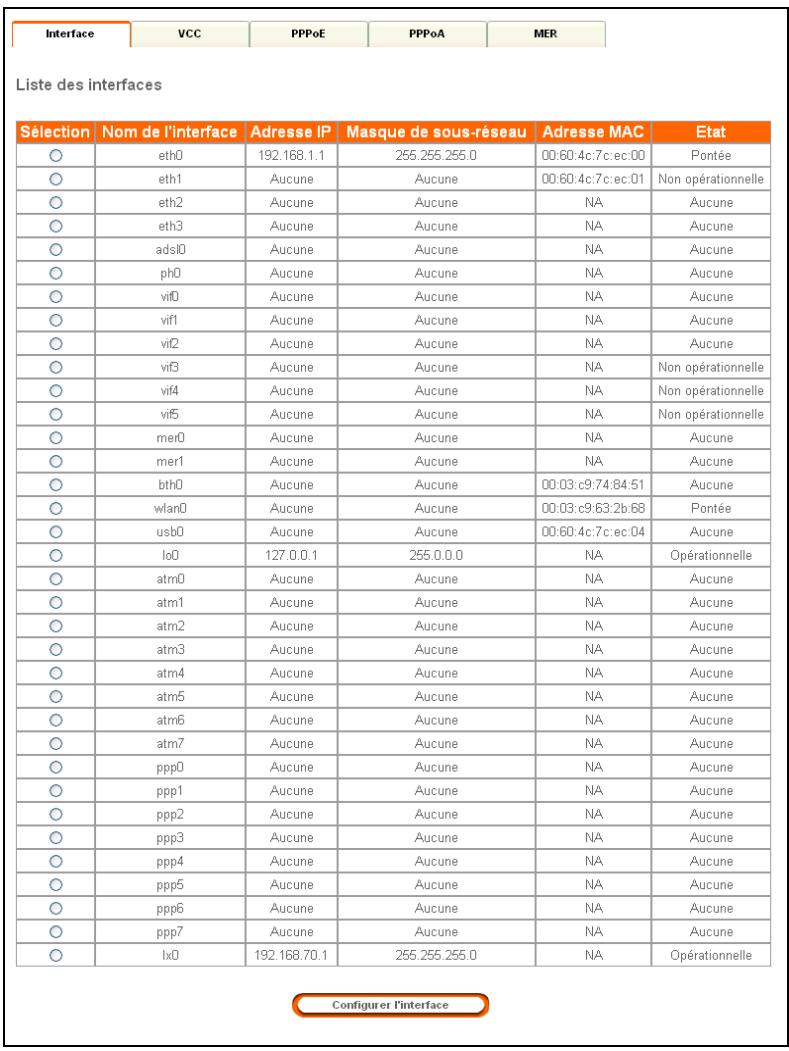

5.6.3	Réseau	5-49
5.6.4	Ligne ADSL	5-52

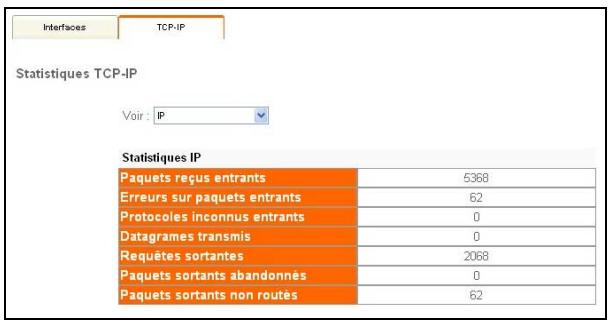

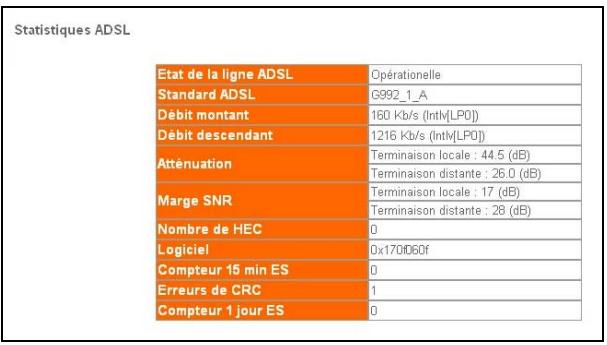

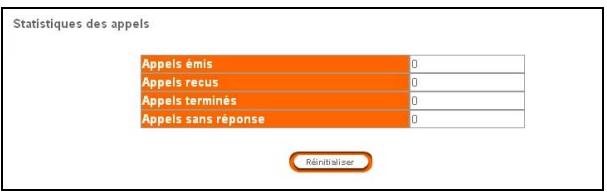

5.6.5	Statistiques	5-61
5.6.6	Outils	5-63

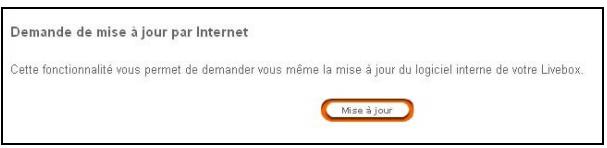

6. Mise à jour du logiciel 6-1

7.1Généralités 7-2
7.2Mode "Recovery" 7-2
7.3Mise en œuvre du téléchargement "Rescue" 7-2

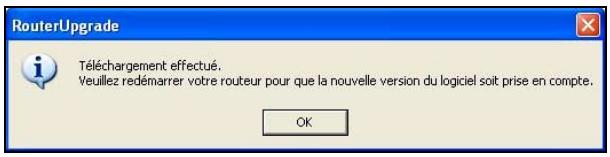

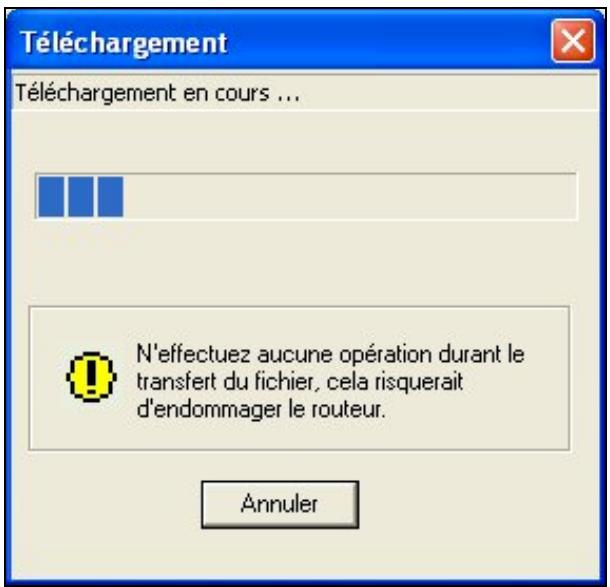

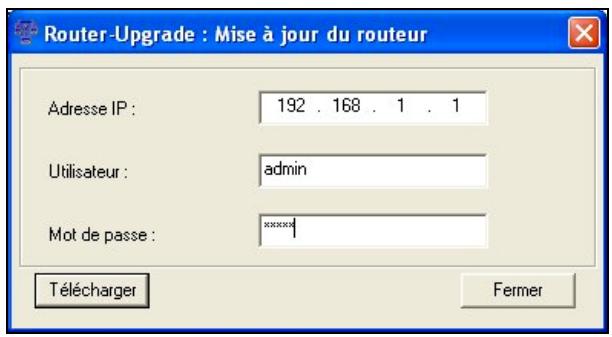

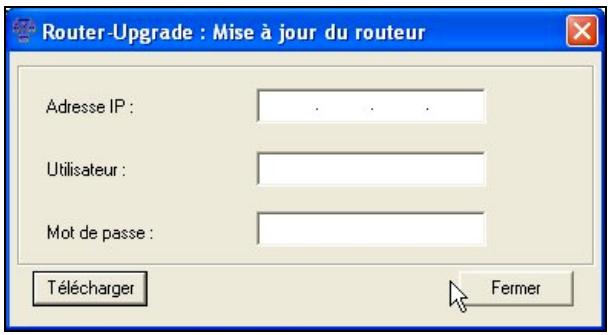

7.3.1 Transfert des fichiers et écriture en mémoire 7-3
7.3.2 Redemarrage 7-4

A. Annexe A - Dépannage A-1

A.1 Vérification de l'attribution d'une adresse IP A-2

A.1.1 Sous Windows A-2

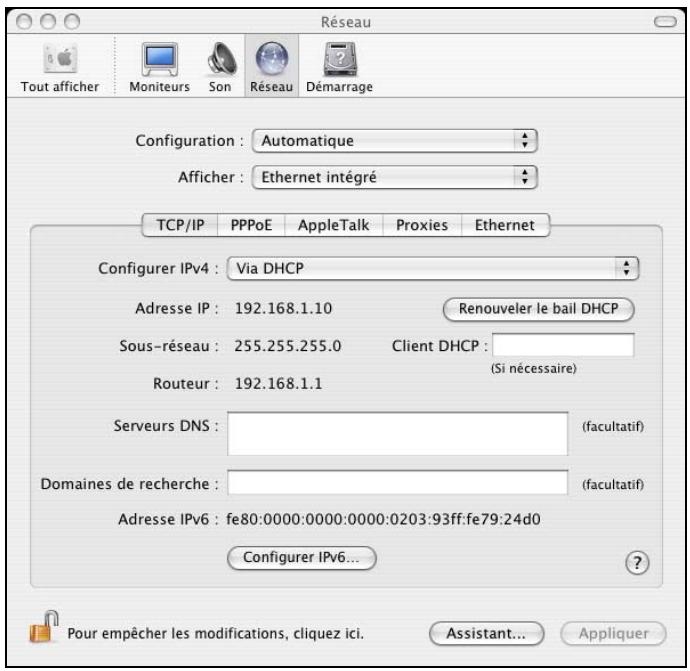

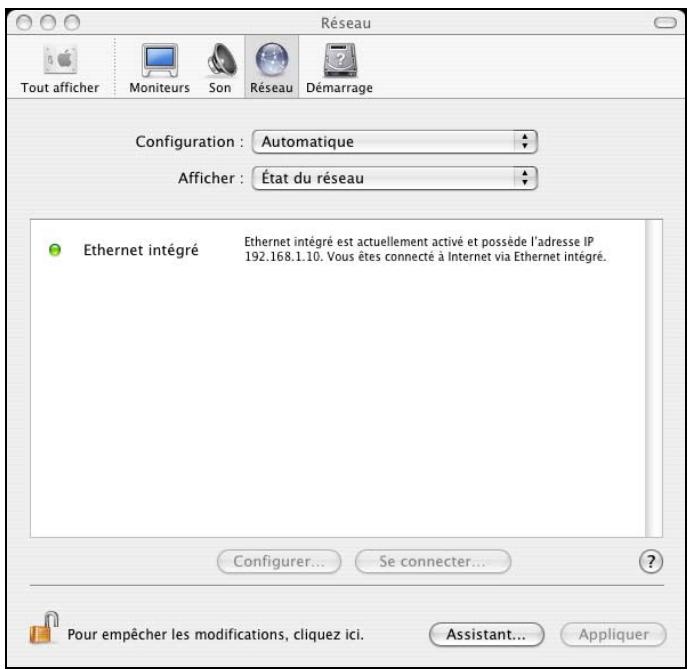

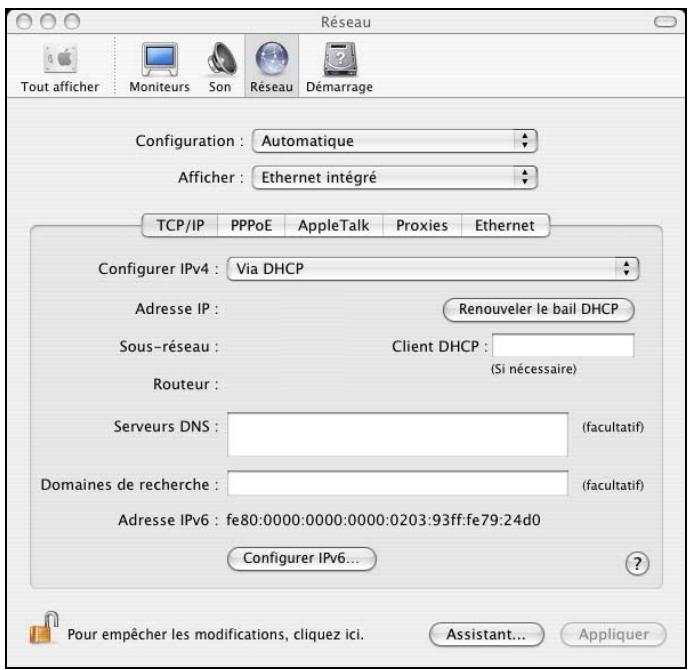

A.1.2 Sous Mac (par exemple MacOS X) A-2

A.2 Interpretation des voyants A-3

A.3 Alarmes de fonctionnement A-3

A.3.1 Voyant "@" clignote A-4
A.3.2 Voyant " " éteint A-4
A.3.3 Voyant "T" éteint A-4
A.3.4 Tous les voyants sont eteints A-4
A.3.5 Tous les voyants clignotent A-5

A.4 Perte du mot de passer et de l'adresse IP de votre passerelle résidentielle A-5

A.5 Retour en configuration d'usine A-5

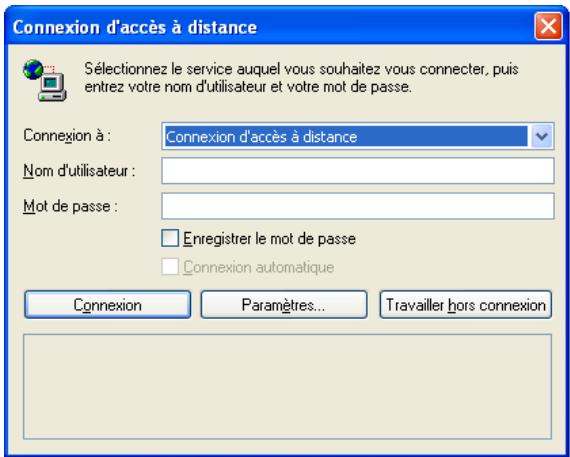

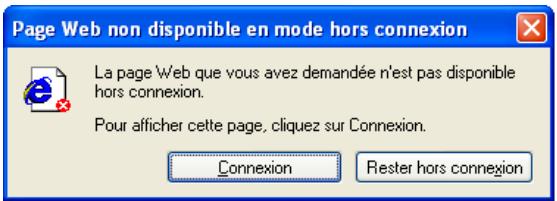

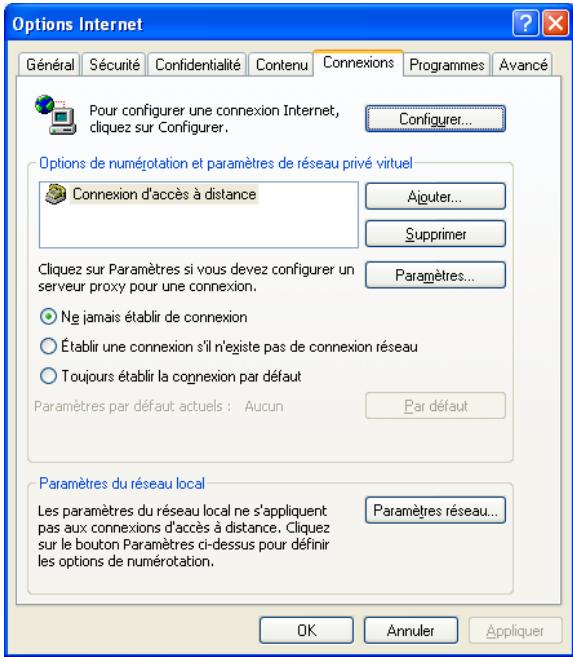

A.6 Mode Hors connexion A-6

B. Annexe B - Avertissements pour la sécurité B-1

B.1 Avertissements pour la sécurité B-2

B.1.1 Niveau de sécurité sur le coffret SAGEM F@st™ 3202 B-2

B.2 Déclaration CE de conformité B-3

C. Annexe C - Caractéristiques Techniques C-1
C.1 Mécanique - Visualisations C-2
C.2 Caracteristiques des différentes interfaces C-3
C.3 Caracteristiques d'environnement C-5
C.4 Logiciel et protocoles C-6
D. Annexe D - Configuration par défaut D-1
D.1 Nom d'utilisateur et Mot de passer par défaut D-2
D.2 Configuration par défaut côte réseau local (LAN) D-2
D.3 Configuration par défaut côte réseau local sans-fil (WLAN) D-3
E. Annexe E - Glossaire E-1
F. Annexe F - Connectique F-1
F.1 Brochage du connecteur "LINE" F-2
F.2 Brochage du connecteur "PHONE" F-2
F.3 Brochage du connecteur "PWR" F-3
F.4 Brochage des connecteurs "ETH1" et "ETH2" F-3
F.5 Brochage du Connecteur "USB PC" F-4

ListedesFigures

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Figure 2.1 - Vue d'ensemble du coffret
Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

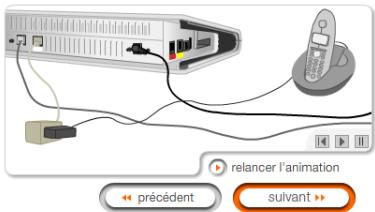

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

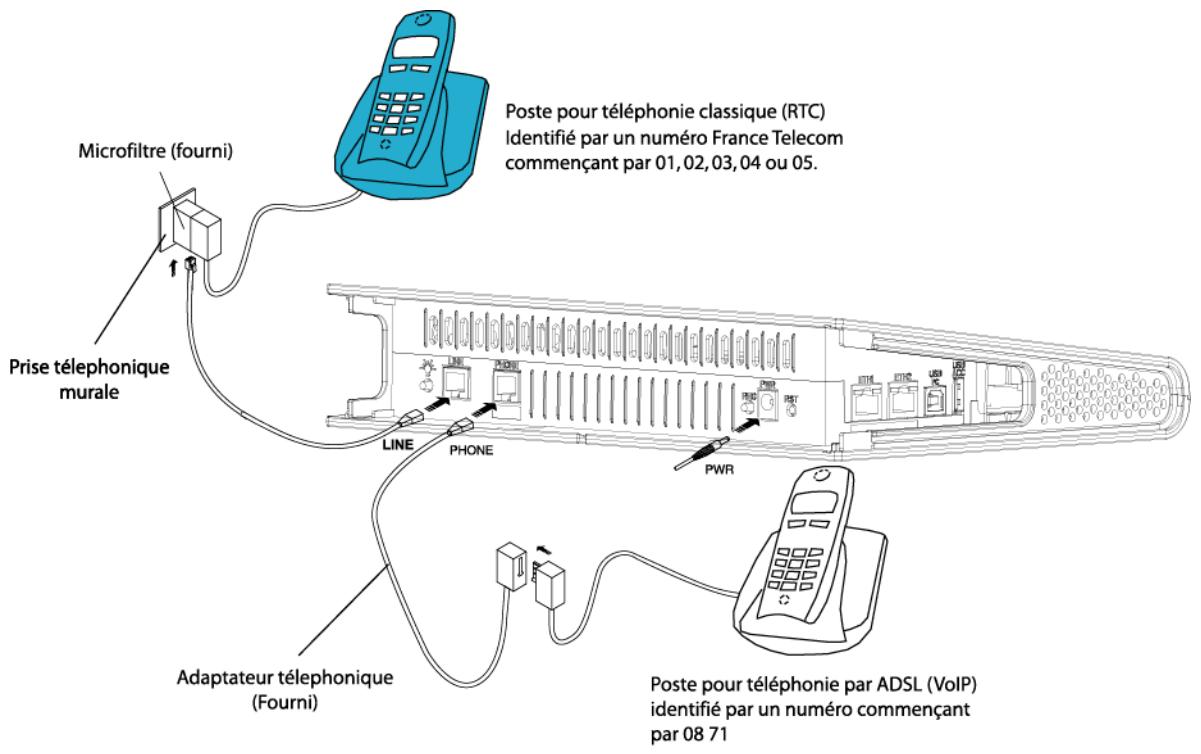

Figure 4.1 - Branchement téléphonique

1. Introduction

Ce chapitre traite	de la presentation du SAGEM F@st™ 3202	§ 1.1
	de la composition de la fourniture	§ 1.2
	du pré-requis informatique	§ 1.3

1.1 Présentation

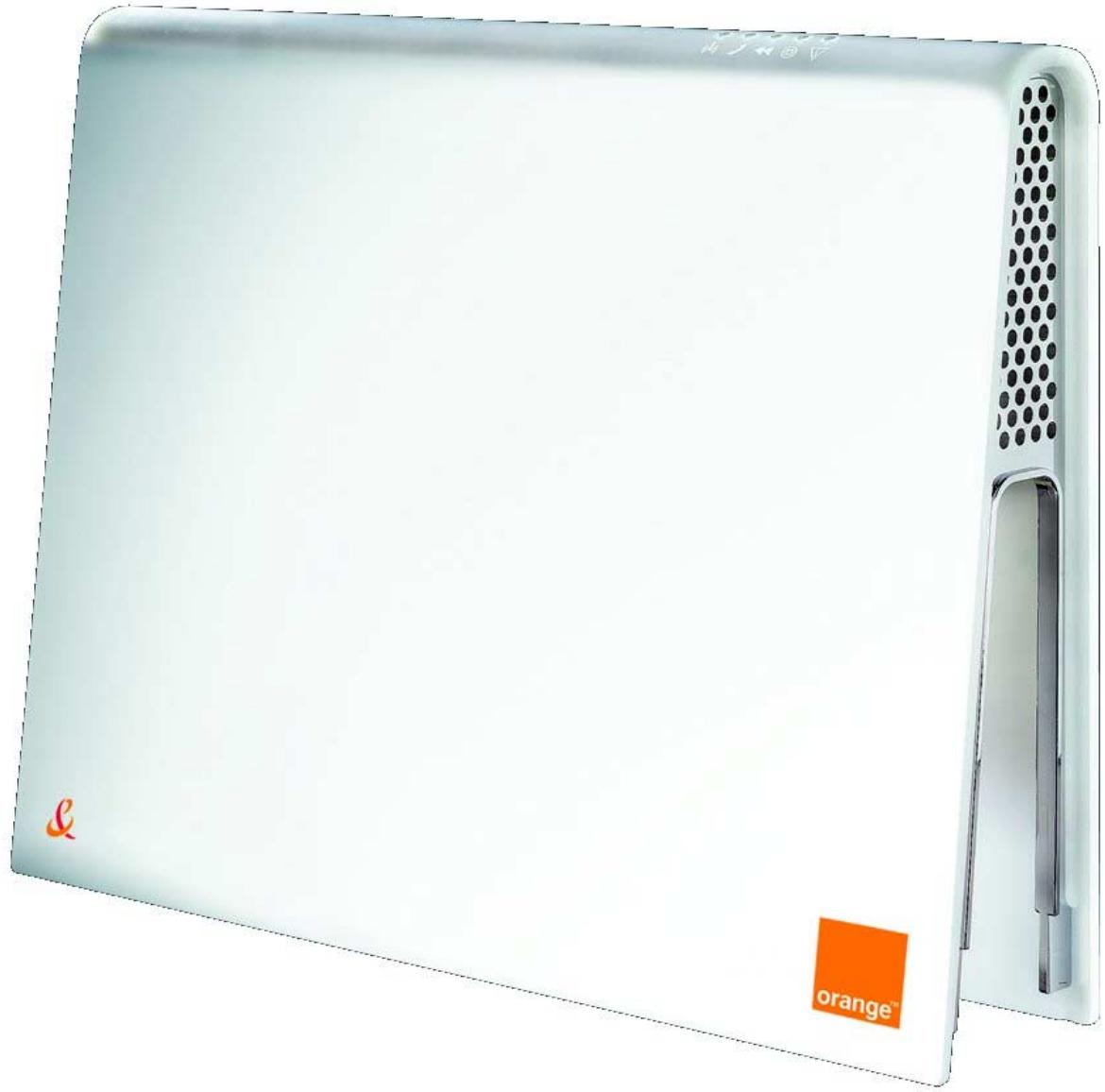

Le SAGEM F@st™ 3202 est une "Passerelle Résidentielle" à interface ADSL à haut débit qui permet d'acceder simultanément à des services dits "Triple Play": elle permet de partager votre connexion à Internet entre tous les ordinateurs de votre réseau avec ou sans cables (réseau sans fil à la norme IEEE 802.11b/g et interface Bluetooth). Elle permet également de connecter des téléphones et terminaux analogiques pour acceder à des services de téléphonie (VoIP) au travers de votre ligne ADSL. D'autres équipements, comme un écodeur TV ou un visiophone, peuvent être connectés au SAGEM F@st™ 3202 pour offrir des services supplémentaires comme la TV, la Video à la Demande (ou la visiophonie). D'autres services tels que l'accès à uneamera Wi-Fi en temps réel depuis n'importé quel ordinateur connecté à Internet ou encore la mise à disposition d/images sur un "blog" vous sont proposés.

Cette Passerelle Résidentielle peut être utilisé pour acceder à Internet avec tous les ordinateurs équipés d'un port USB, Ethernet ou d'une fonction/carte WLAN (WLAN: Wireless LAN: réseau Ethernet sans fil). Vous pouvez également y connecter jusqu'à trois téléphones analogiques (à fréquence vocale).

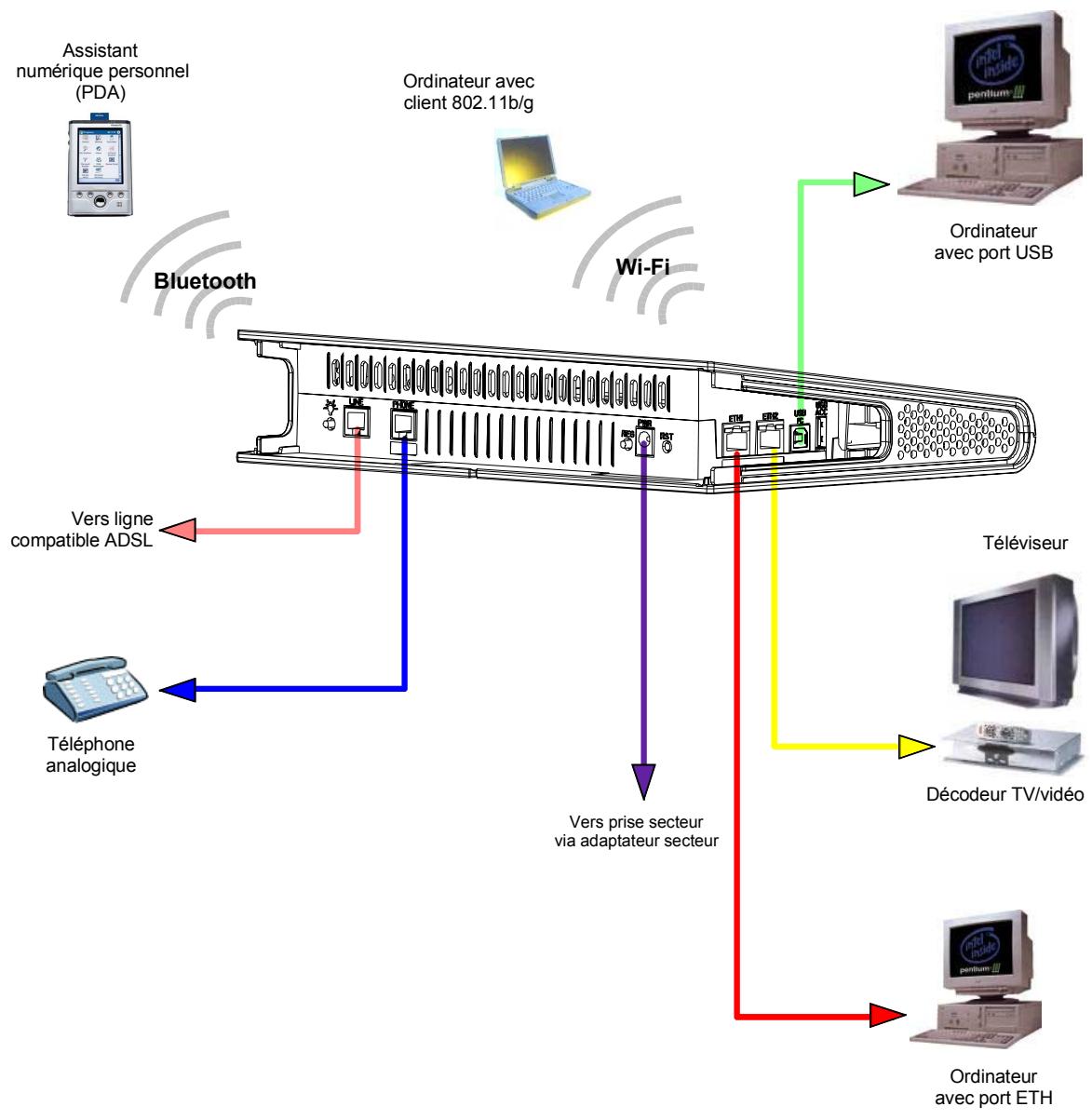

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Les principales caractéristiques et fonctions sont les suivantes :

Bridge/Routeur sécurisé à haute performances à interface ADSL,
Accès utilisateurs Ethernet 10/100BT, USB1.1, 802.11b/g et Bluetooth,
Serveur DHCP, relais DNS,
Routeur NAT / PAT - Compatible FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting H.323, SIP, RTSP, MGCP (RFC 3134), VPN passthrough (PPTP), CUSeeMe, RealAudio, AOL, Microsoft IM et autres,
Pare-feu (Firewall),
Gestion de la Qualité de Services IP (QoS IP) pour protégger les flux sensibles comme la Voix-sur-IP,
Voix sur IP H.323,
Serveur HTTP pour une configuration aisée,
Interface ADSL / ADSL2+.

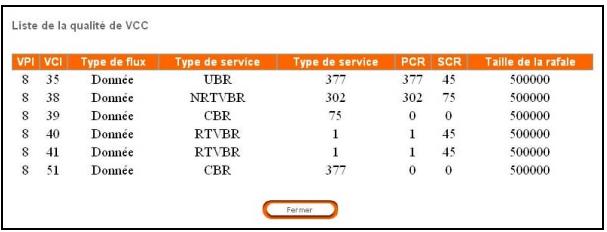

Gestion du multi VC ATM qualite de services ATM (CBR, UBR, VBR).

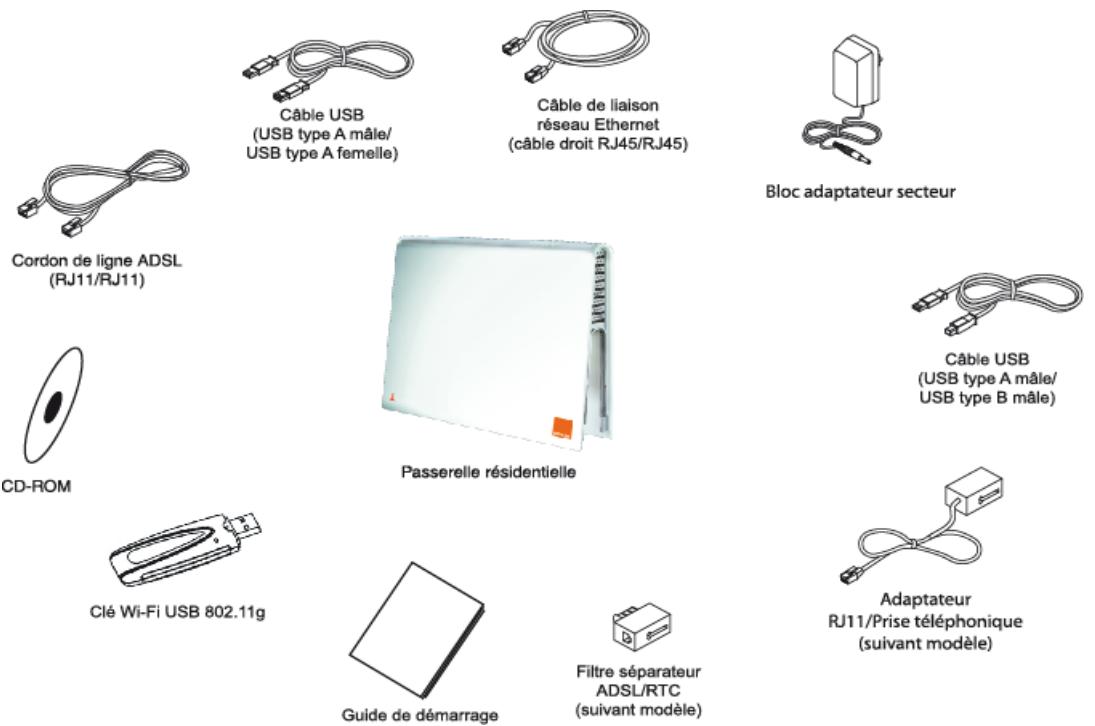

1.2 Composition du coffret SAGEM F@st™ 3202

Le SAGEM F@st™ 3202 est fourni dans un emballage dont la composition est la suivante:

1 Passerelle Résidentielle SAGEM F@stTM 3202,

1 bloc adaptateur secteur,
1 cable USB Type A maje / Type A femelle (longueur = 0,8 m),
1 cordon de ligne ADSL RJ11 / RJ11 FDT (longueur = 3 m),
1 cable USB Type A maje / Type B maje (longueur = 1,5 m),
1 cordon Ethernet droit RJ45 / RJ45 (longueur = 1,8 m),
1 cordon adaptateur RJ11 / prise téléphonique (longueur = 0,25 m)(suisant modele),
1 CD-Rom d'Installation,
1 clé Wi-Fi USB 802.11b/g (suivant modele),
1 Guide Utilisateur,
Filtre séparateur ADSL/RTC (suivant modele).

Le CD ROM comporte :

• le logiciel d'installation des interfaces Ethernet (ETH) et USB et des pilotes 802.11b/g.
• le Manuel de Référence du SAGEM F@st™ 3202 en fichier au format pdf.
• la déclaration CE du SAGEM F@st™ 3202.
• le téléchargement d'une version logicielle (Rescue).

Fourniture incomplète ou endommagée. Si à sa réception, l'équipement est endommagé ou incomplet, contactez le Fournisseur de votre SAGEM F@st™ 3202.

1.3 Pré-requis

L'utilisation du SAGEM F@st™ 3202 nécessite les éléments suivants :

la souscription à un ou plusieurs abonnements à un Fournisseur de Service ; l'accès à certains services peut nécessiter la souscription à un abonnement.
un ordinateur équipé

• d'une pile de protocole TCP / IP,
  d'une interface 802.11b/g.

ou

d'une interface USB de type A.
ou
d'une interface Ethernet 10BASE-T ou 10/100BASE-T,

un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

pour Windows : Pentium II, 400 MHz, RAM : 128 Mo,
pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo,
30 Mo libre sur votre disque dur,
un moniteur de résolution minimale : 1024 x 768.

Si vous ordinateur ne dispose pas de la fonction Wi-Fi, vous doivent l'équiper d'un accessoire Wi-Fi (norme IEEE 802.11b/g) pour pouvoir vous connecter au Point d'Accès WLAN du SAGEM F@st™ 3202 (en option). Il en existe plusieurs types :

• Clés USB Wi-Fi,
  Cartes PCMCIA Wi-Fi,
  Cartes PCI Wi-Fi.

Il est conseilé d'utiliser la clé Wi-Fi USB fournie avec votre SAGEM F@st™ 3202.

Avant d'installer la passerelle résidentielle SAGEM F@st™ 3202, nous vous conseillons de désinstaller tout modem ou routeur (par exemple un modem routeur ADSL).

2. Description et Installation de votre Passerelle Résidentière

Ce chapitre traite	de la description de votre SAGEM F@stTM 3202	§ 2.1
	de l'installation de votre SAGEM F@stTM 3202	§ 2.2
	de la connexion d'un poste téléphonique à votre SAGEM F@stTM 3202	§ 2.3
	de la connexion d'une Set Top Box (TV / Video) à votre SAGEM F@stTM 3202	§ 2.4
	des consignes d'installation	§ 2.5

2.1 Description

La Passerelle Résidentielle SAGEM F@st™ 3202 se présente ainsi :

Figure 2.1 - Vue d'ensemble du coffret

2.1.1 Vue "Connecteurs"

Marquage	Signification
	Non utilisé dans les versions récentes de la Passerelle Résidentielle.
LINE	Connecteur RJ11 - 6 points pour la connexion à une ligne ADSL (interface WAN)
PHONE	Embase RJ11 - 6 points pour le raccordement à un téléphone analogique (à numérotation à fréquence vocale) pour l'accès à des services de téléphonie (VoIP).
REG	Ce bouton poussoir permet d'associer une station Wi-Fi client.
PWR	Ce connecteur permit demettre sous tension la passerelle Résidentielle.
RST	Ce bouton est en retrait par rapport aux autres boutons poussoirs pour éviter une perte accidentelle de la configuration. Il permet le retour en configuration usine de la passerelle résidentielle (voir § A.5).
ETH1	Connecteur RJ45 - 8 pts pour la connexion soit à un terminal soit à un réseau local ou à un visiophone (Interface Ethernet 10/100BASE-T).
ETH2	Connecteur RJ45 - 8 pts pour la connexion par exemple à un poste de télévision via un décodeur TV/vidéo (Interface Ethernet 10/100BASE-T).
USBPC	Connecteur fémelle USB "Esclave" type B pour la connexion à un ordinateur (Interface USB).
USBACC	Connecteur fémelle USB "Màître" type A (Interface USB) - Non Utilisé dans la version actuelle.

2.1.2 Vue "Voyants"

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Voyants	Signification
△	Voyant d'alerte. Cevoyant clignote lors du test de démarriage de la passerelle résidentielle. A l'issu de ce test: • Cevoyant reste allumé si une panne est détectée, • Cevoyant reste étant si le fonctionnement est correct.
@	Voyant Internet. • Cevoyant clignote rapidement lorsque la ligne ADSL n'est pas synchronisée, • Cevoyant clignote lentement lorsque la ligne ADSL est synchronisée tandis que le PPP n'est pas synchronisé, • Cevoyant reste allumé lorsque la ligne ADSL et le PPP sont synchronisés.
▷	Voyant Réseau local (LAN). Cevoyant indique un traffic de données entre la passerelle résidentielle et les différentes interfaces Wi-Fi, Ethernet (ETH), USB et Bluetooth. • Cevoyant clignote lorsqu'un traffic est décelé sur une des interfaces précités. • Cevoyant est étant si aucun traffic n'est décelé.
¢	Voyant Téléphonie. Cevoyant indique l'état de la ligne téléphonique en VoIP. • Cevoyant est allumé lorsque la ligne téléphonique VoIP est disponible. • Cevoyant clignote lorsqu'une ligne téléphonique VoIP est disponible et que le téléphone est décroché.
¢¢	Voyant Wi-Fi. Cevoyant indique l'activation / désactivation du mode Wi-Fi. • Cevoyant clignote lorsque la passerelle résidentielle est en mode "association" Wi-Fi, • Cevoyant est allumé lorsque l'interface "Wi-Fi" est activée. • Cevoyant est étant lorsque l'interface "Wi-Fi" est désactivée.

2.2 Installation de la Passerelle Résidentière

Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

2.2.1 Mise sous tension

Connectez d'abord l'extrémité du cordon du bloc adaptateur, fourni avec le matériel, sur l'embase PWR de votre SAGEM F@st™ 3202,
Branchez le bloc sur une prise de courant proche,
Tous les 5 voyants de la Passerelle Résidentielle s'allument et s'éteignent les uns après les autres, puis restent allumés un laps de temps puis s'éteignent tous.

2.2.2 Branchement du cable ADSL au SAGEM F@st™ 3202

Raccordez une extrémité du cable RJ11/RJ11 fourni sur l'embase LINE de votre SAGEM F@st™ 3202.
Raccordez l'autre extrémité de ce cable au connecteur marqué ADSL sur le micro filtre connecté à la prise téléphonique française normalisée (prise en T) murale de votre habitation.

2.3 Raccordement d'un poste téléphonique à votre Passerelle Résidentière

Ce raccordement s'effectue conformément à la figure ci-après (selon modele) :

Connectez la prise RJ11 sur l'embase marquee "PHONE" de votre passerelle résidentielle

Utilisez l'adaptateur téléphonique fourni avec votre passerelle résidentielle.

Consultez vous Fournisseur de service pour l'utilisation du service de téléphonie sur votre SAGEM F@st™ 3202.

Si vous installation téléphonique dispose de plusieurs prises en T, il est indispensable de les équipier chacune d'un microfiltre.

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

2.4 Connexion d'un décodeur (TV/Video) à votre Passerelle Résidentière

Raccordez l'extrémité d'un cable RJ45/RJ45 à l'embase ETH2 ( ) de votre SAGEM F@stTM 3202,
Raccordez l'autre extrémité du cable à votre décodeur TV / Video.

Consultez vous Fournisseur de service pour l'utilisation de votre décodeur pour acceder aux services TV / Video avec votre SAGEM F@st™ 3202

2.5 Consignes d'installation

Environment

Le SAGEM F@st™ 3202 doit être installé et utilisé à l'intérieur d'un batiment.
La température ambiente ne doit pas dépasser 45^
Le SAGEM F@st™ 3202 ne doit pas etre exposé à un fort ensoleillement ni à une importante source de chaleur.
Le SAGEM F@stTM 3202 ne doit pas etre place dans un environnement sujet a une condensation de vapeur importante.
Le SAGEM F@stTM 3202 ne doit pas etre exposé à des projections d'eau.
Le boîtier du SAGEM F@st™ 3202 ne doit pas être couvert.

Source d'alimentation

Utiliser une prise secteur facile d'accès, à proximé de l'équipement. Le cordon d'alimentation a une longueur de 2 m.

Disposer le cordon d'alimentation de façon à éviter toute coupure d'alimentation accidentelle de la Passerelle Résidentière.
Le SAGEM F@stTM 3202 est prévu pour être raccordé à un réseau d'alimentation de type TT ou TN.
Le SAGEM F@stTM 3202 n'est pas prévu pour être raccordé sur une installation électrique à schéma de type IT (alimentation à neutre indépendant).
La protection contre les courts-circuits et les fuites entre phase, neutre et la terre doit être assurée par l'installation électrique du bathtub. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi qu'une protection différentielle.

Entretien

L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié et/agree par votre Fournisseur.
N'utilisez pas d'agents nettoyants liquides ou en aérosol.

3. Installation et configuration de la Passerelle Résidentière

Ce chapitre traite	De l'installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur.	§ 3.1
	De l'installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet).	§ 3.2
	De l'installation et configuration de votre Passerelle Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur.	§ 3.3
	De l'installation et configuration de votre Passerelle Résidentielle avec le composant Wi-Fi intégré de votre ordinateur.	§ 3.4
	De l'installation et configuration d'un ordinateur supplémentaire.	§ 3.5

L'installation et la configuration de votre Passerelle Résidentielle peut s'effectuer avec les interfaces suivantes :

Si vous avez installé votre passerelle résidentielle avec une interface (par exemple USB) et que vous voulez l'instructor avec une autre interface (Ethernet ou Wi-Fi), il est impératif de désinstaller la passerelle résidentielle.

Pour ce faire :

Déinstallation.

Si vous installez le logiciel de contrôle parental, vous aurez à fournir un mot de passer lors du premier redémarrage de votre ordinateur (ou du premier lancement du logiciel de contrôle parental).

Conservez le, il vous sera demandé si vous désirez, par la suite, désinstaller ce logiciel.

3.1 Installation et configuration de votre Passerelle Résidentière sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 3202 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique représentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l'interface USB doit impérativement s'effectuer avant le raccordement du connecteur USB.

3.1.1 Installation des pilotes USB sur votre ordinateur

Avant d'installer vous Passerelle Résidentielle SAGEM F@st™ 3202, vous neccess irrépératifement désinstaller tout autre modem/routeur ADSL.

3.1.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectué sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Si vous souhaitez bénéficier du service de contrôle parental :

Cochez la case correspondante après avoir pris connaissance des Conditions Generales d'Utilisation.
Cliquez sur le bouton pour commencer l'installation du calcul de contrôle parental.

installation contrôle parental

Si vous avez des enfants, il est important de sécuriser leur navigation sur l'Internet. Dans ce but, ne les laissez jamais naviguer seuils sur l'Internet et informez-les des précautions à prendre afin d'en éviter les dangers.

L'installation d'un logiciel de contrôle parental permet de vous aider à protégger vos enfants d'un certain nombre de-textes, dialogues et images, notamment en filtrant l'accès à des sites réservés aux adultes ou pouvant heurter leur sensibilité.

Orange vous conseilée d'installer son logiciel de contrôle parental gratuit, efficace et simple d'utilisation.

Souhaitez you installer le service de contrôle parental ?

Je déclare avoir pris connaissance des Conditions Générales d'utilisation

Pour plus d'information sur la protection de l'enfant sur l'internet, et sur les conséls à suivi pour surfer en touteUTH, Orange vous invite a convésur son lien "protection de l'enfant" en page d'accueil de son site web.
Compatibility: Proceseur Pentium III 400 Mhz ou compatible, Windows 98 / Me / 2000 / XP,

"Si vei han gond d'avci, a raccouci sur voite buree yous penmetra d'instaler ulterievement le contraille parentai.

Remarque: Si cet écran n'apparait pas: Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir : :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

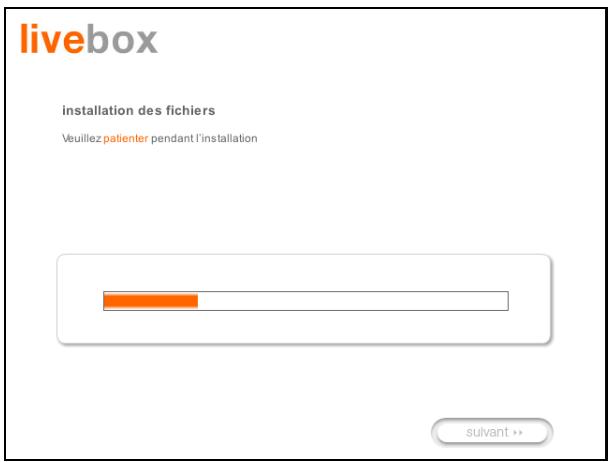

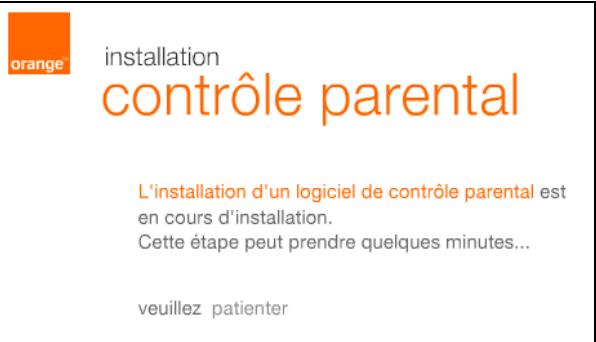

2 L'écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.
3 L'écran ci-contre confirme l'installation du logiciel de contrôle parental

installation contrôle parental

L'installation d'un logiciel de contrôle parental est en cours d'installation.
Cette étape peut prendre quelques minutes...

veuilles patienter

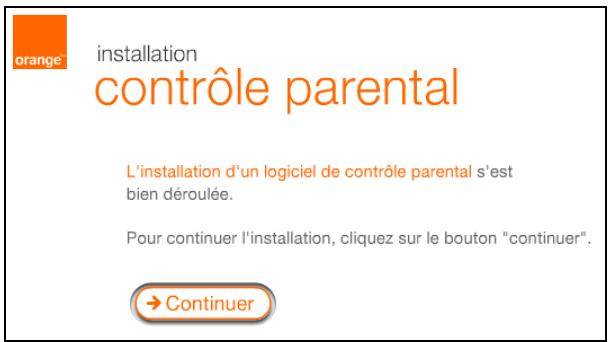

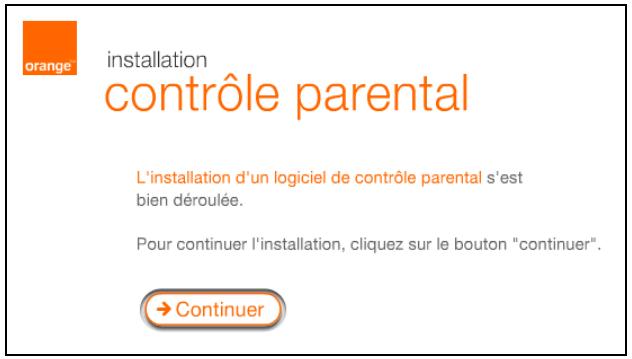

installation contrôle parental

L'installation d'un logiciel de contrôle parental s'est bien déroulée.

Pour continuer l'installation, cliquez sur le bouton "continuer".

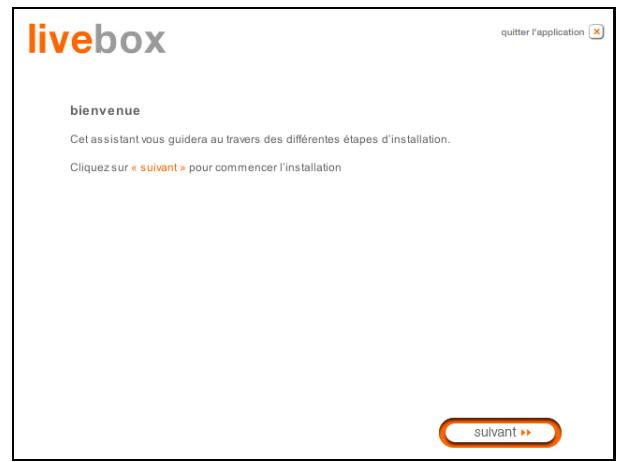

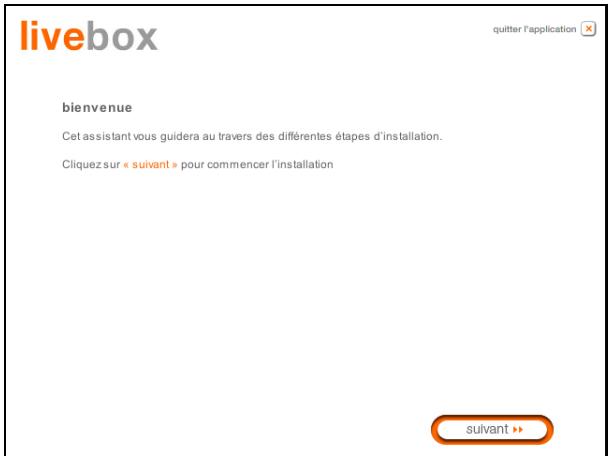

4 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Cliquez sur le bouton suivant pour commencer l'installation.

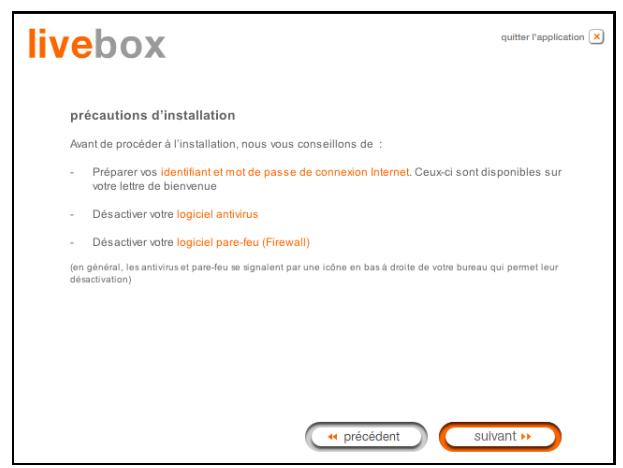

5 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6 L'écran ci-contre apparait. Cliquez sur

Puis cliquez sur le bouton

I'installation.

7 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

suvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

branchement de l'alimentation electrique

1/ Branchez le cable d'alimentation à la Livebox

2/ Branchez ensuite le bloc d'alimentation à une prise électrique

Une fois les branchements effectués cliquez sur « suivant »

← precedent

suvant

8 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

suivant

Cliquez sur le bouton pour poursuivre l'installation.

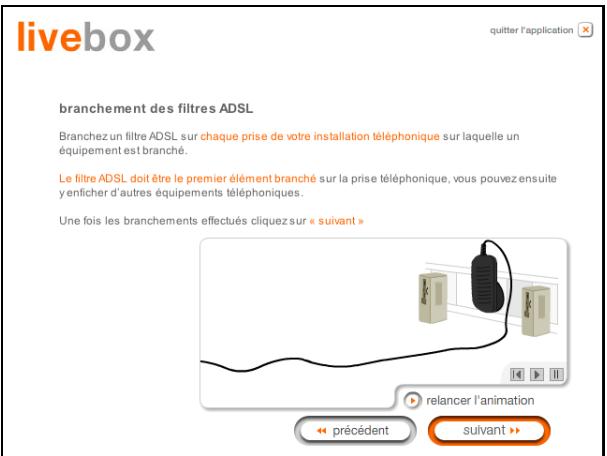

livebox

branchement des filtres ADSL

Branchez un filtre ADSL sur chaque prise de votre installation téléphonique sur laquelle un équipement est branché.

Le repertoire ADSL doit être le premier élément branché sur la prise téléphonique, vous pouverez ensuite enfincher d'autres équipements téléphoniques.

Une fois les branchements effectués cliquez sur « suivant »

precedent

suvant

9 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

sulvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter l'application

branchement de la ligne ADSL

Raccordez une extremité du城市建设 glère sur la prise ADSL de la Livebox, puis raccordez l'autre extrémite sur le filtre ADSL. L'usage d'une rallonge est展位ment déconstellée.

Cette prise est appelée « LINE » au dessous de la Livebox.

Une fois les branchements effectuels cliquez sur « suivant »

← precedent

suivant

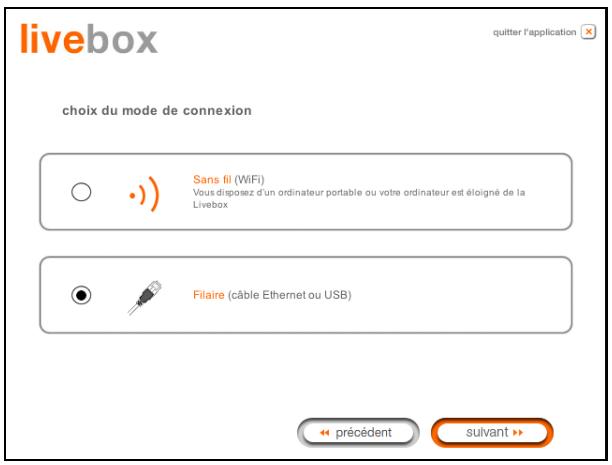

10 L'écran ci-contre apparait.

Cliquez sur le bouton

pour installerer votre passerelle
résidentière sur une interface filaire.

Cliquez sur le bouton pour poursuivre l'installation.

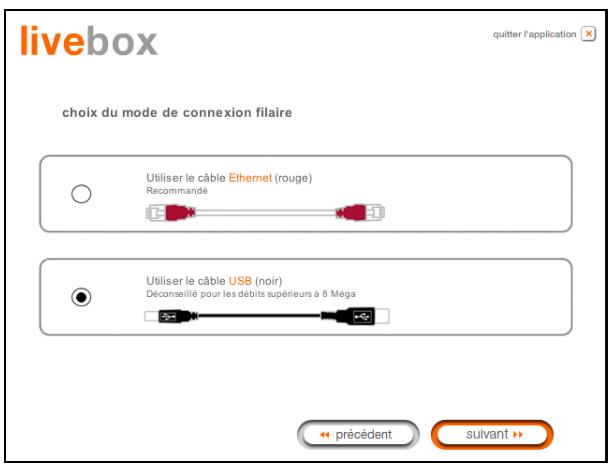

11 L'écran ci-contre apparait.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'interface USB.

Cliquez sur le bouton

pour poursuivre l'installation.

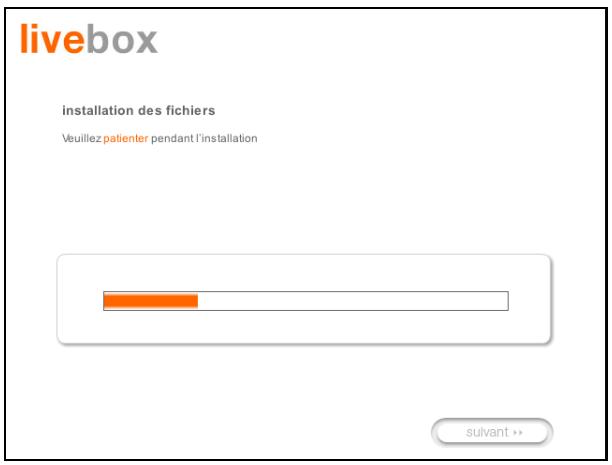

12 L'écran ci-contre apparait et vous invite à patienter.

13 L'écran ci-contre apparait.

Veuillez effectuer le raccordement du cable USB en connectant l'extrémité "carrée" de type B sur la Passerelle Résidentielle (embase USB PC) puis en connectant l'autre extrémité "plate" de type A sur une embase correspondante disponible de votre ordinateur conformément à l'animation réalisée à l'écran.

14 L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentière via la liaison USB.

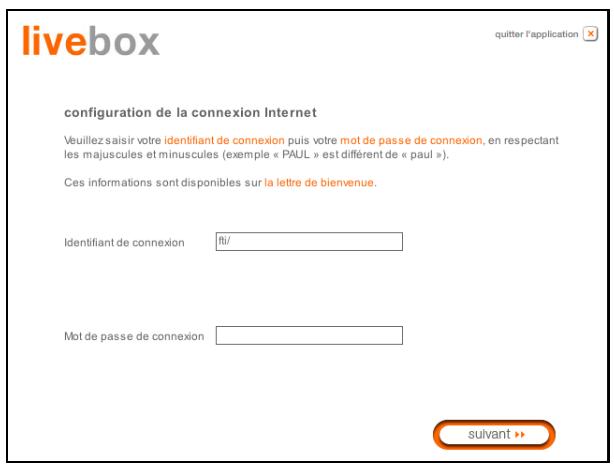

15 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

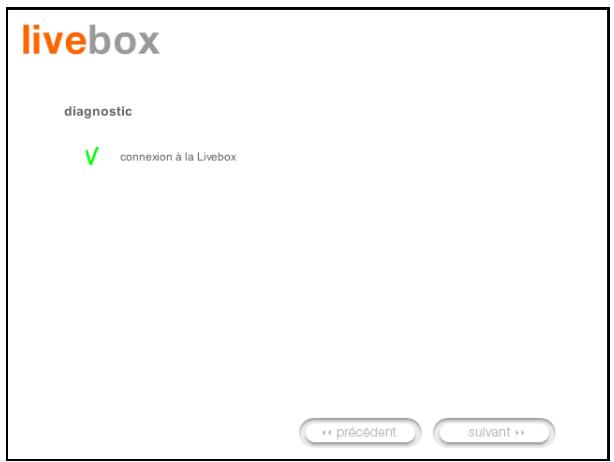

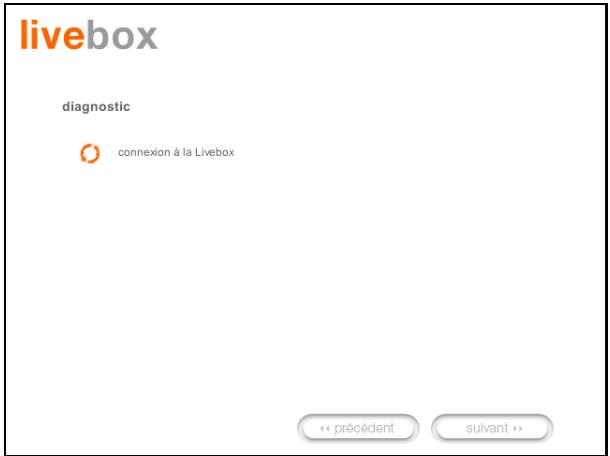

16 L'écran ci-contre apparait et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont réplacées par un pointage vert après chaque test réussi.

livebox

diagnostic

connexion à la Livebox

configuration de la Livebox

test de la ligne ADSL

test de la connexion Internet

17 L'écran ci-contre apparait et déscrit la mise à jour logicielle automatique de votre Livebox.
Cette mise à jour pourra se produit dés给你们 première connexion.

Cliquez sur le bouton pour poursuivre l'insta

sulvant

livebox

quitter l'application X

information de mise à jour

La mise à jour理智ique de la Livebox vous permet d'obtenir les autres performances possibles et vous assure une compatibilité avec les offres futures. Elle s'effectue au démarrage ou périodiquement: le理智ie se telécharge automatique, sans aucune action de cette part. Les voyageurs lumineux rouges de leur Livebox clignotant alors pendant une dizade de minutes. Vous perdez之时 temporariumier votre connexion Internet et les services associés. Pendant cette phase de mise à jour, vous ne devepez pas débrancher électricuitéronaire Livebox. Quand les voyageurs lumineux rouges redeviennent fixes, la mise à jour理智ique est terminée et vous pouze de nouveau acceder à tous您的 services. Cette mise à jour peut se produit des-vous première connexion.

18 L'écran ci-contre apparait et vous invite à connecter un second téléphone sur la prise marquee "PHONE" de votre Livebox, si vous avez souscrit au service de téléphonie par ADSL. Dans le cas contraire, passez directement à l' étape suivante.

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter'application

information Télephonie par ADSL
Si vous avoue souscrit à la téléphonie « Ilmissée » par ADSL, utilisez le prolongateur blanc afin de raccorder toute téléphone à La Livebox, comme indiqued dans l'animation.
La téléphonie « illimitée » par ADSL nécessite l'utilisation d'un second téléphone.
Si vous n'avez pas pas souscrit à cette option, passez à l'étape suivante.

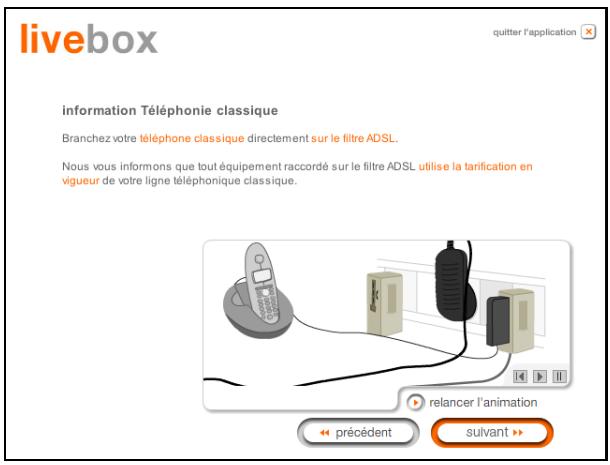

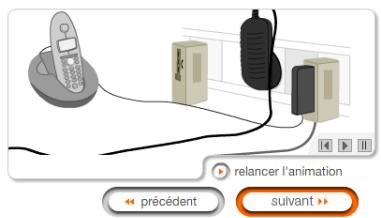

19 L'écran ci-contre apparait et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un contrôle ADSL.

Cliquez sur le bouton pour poursuivre l'insta

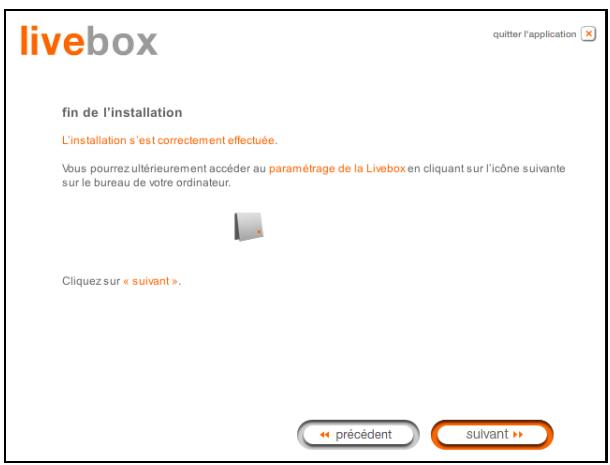

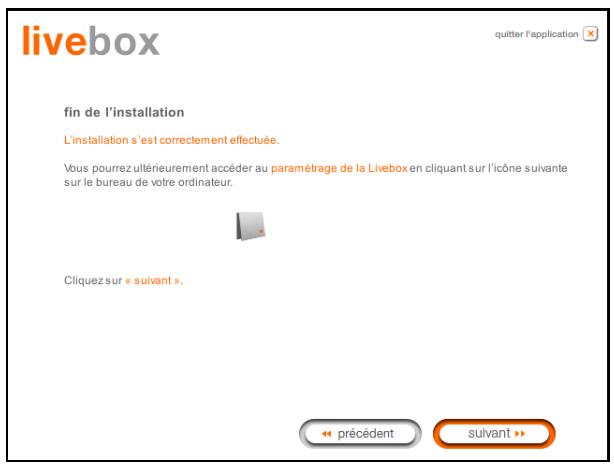

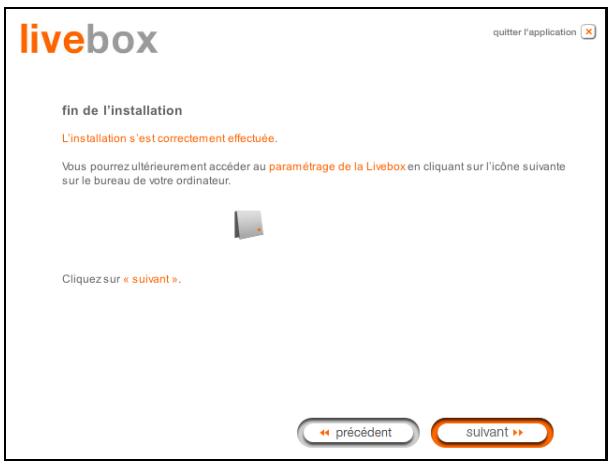

20 Notre Livebox est opérationnelle. Une icône a été créée dans votre Bureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de:gérer les services associés (cf. chapitre 5).

21

Cliquez sur suvant pour quitter l'installation. Vous pouvez également installer le "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez choisi d'installer le "kit Orange", l'icone apparait dans la barre des tâches,

les icones Internet et Orange apparaisent dans le bureau pour vous permettre d'acceder à l'espace "Orange" (Web, Messagingerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque: L'icone de configuration disparaît de votre bureau.

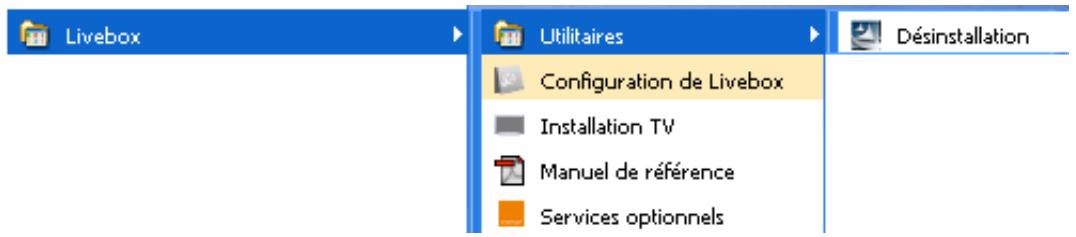

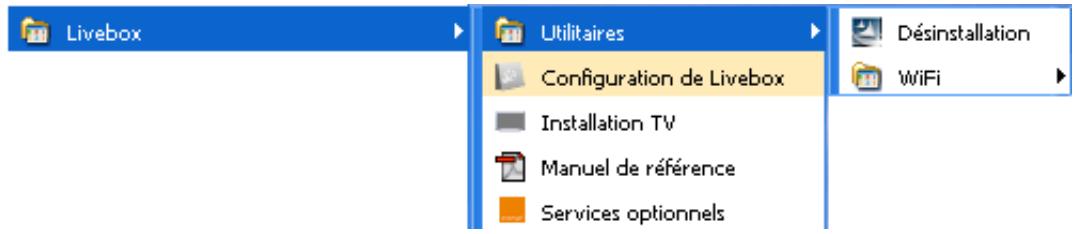

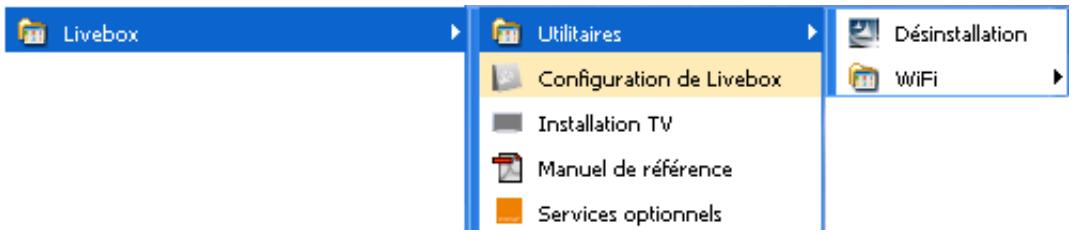

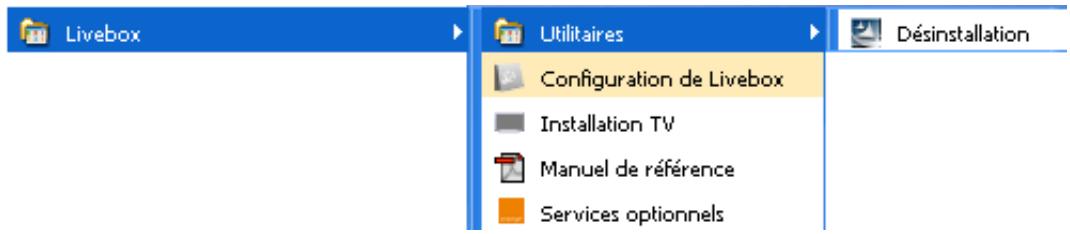

Vou puez égarlement en sclectionnant dans le menu Demarrer, Tous les programmes / Livebox acceder aux choix suivants :

Les Services optionnels sont décrits au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Téléphonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entree un identifiant de connexion ou un mot de passage de I'identifant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir acces au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de reckrir les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, Accès Internet.

3.1.1.2 Sous Mac

Pas d'installation disponible avec l'interface USB.

L'installation avec l'interface Ethernet est décrite au § 3.2.1.2).

3.2 Installation et configuration de votre Passerelle Résidentière à la carte réseau de votre ordinateur (Ethernet)

Dans la configuration usine, seule l'embase Ethernet ETH1 repréée par du SAGEM F@st™ 3202 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur une double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-detectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé (non fourni avec l'équipement):

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,
• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

3.2.1 Configuration des paramètres réseau

3.2.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectué sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Si vous souhaitez bénéficier du service de contrôle parental :

Cochez la case correspondante après avoir pris connaissance des Conditions Generales d'Utilisation.
Cliquez sur le bouton pour commencer l'installation du calcul de contrôle parental.

installation

contrôle parental

Si vous avez des enfants, il est important de securiser leur navigation sur l'Internet. Dans ce but, ne les laissez jamais naviguer seuils sur l'Internet et informez-les des précautions à prendre afin d'en éviter les dangers.

L'installation d'un logiciel de contrôle parental permet de vous aider à protégger vos enfants d'un certain nombre de textes, dialogues et images, notamment en filtrant l'accès à des sites réservés aux adultes ou pouvant heurter leur sensibilité.

Orange vous conseilée d'installer son logiciel de contrôle parental gratuit, efficace et simple d'utilisation.

Souhaitez you install le service de contrôle parental ?

Je déclare avoir pris connaissance des Conditions Générales d'utilisation

Pour plus d'information sur la protection de l'enfant sur l'Internet, et sur les consels à sulever pour surfer en toute prudence, Oragne, vous invite à consulter son lien, "protection de l'enfant", en page d'accueil de, son site web.

Compatibilitä : Procesaur Pentium III 400 MHz ou compatible . Windows 98 / Me / 2000 / XP

Compulature 10000000000000000000000000000000000000000000000000000000000000000000000000000000

*Si you changez d'avis, un raccourci sur voire bureau yous permettra d'installer ulterieurment

le contrôle parental

Remarque : Si cet écran n'apparait pas : Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :

:\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

3 L'écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

4 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

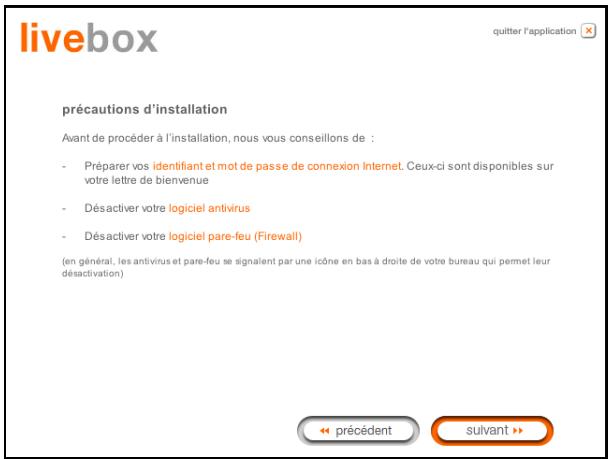

5 L'écran ci-contre apparait. Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6 L'écran ci-contre apparait.

Cliquez sur

VousouhaitezinstalllerLaLiveboxpourla premierefois

Puis cliquez sur le bouton

suivant

pour poursuivre

I'installation.

livebox

quitter'application

choix de l'installation

Vousouhaitez installer la Livebox pour la premiere fois

Vousouhaitezinstaller un ordinateur supplémentaire

(votre Livebox est déjà connectée)

← précedent

suivant

7 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

suivant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

branchement de l'alimentation electrique

1/ Branchezle cable alimentation à la Livebox

2/ Branchez ensuite le bloc d'alimentation à une prise électrique

Une fois les branchements effectuels cliquez sur « suivant »

8 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

suvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

branchement des filtres ADSL

Branchez un filtré ADSL sur chaque prise de vote installation téléphonique sur laquelle un

équipment est branché.

Le repertoire ADSL doit être le première éléments branché sur la prise téléphonique, vous pouverez ensuite enfincher d'autres équipements téléphoniques.

Une fois les branchements effectuels cliquez sur « suivant »

9 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

branchement de la ligne ADSL

Raccordez une extérentie du cable gris sur la prise ADSL de La Livebox, puis raccordez l'autre extrémté sur le filtre ADSL. L'usage d'une rallongée est展位ment déconnéilée.

Cette prise est appelée « LINE » au dessous de la Livebox.

Une fois les branchements effectués cliquez sur « suivant »

喜 precedent

sulvant

10 L'écran ci-contre apparait.

Cliquez sur le bouton

Filaire (cable Ethernet ou USB)

pour installerer votre passerelle
résidentière sur une interface filaire.

sulvant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter'application

choix du mode de connexion

Sans fil (WiFi)

Vous dispossez d'un ordinaire portable ou votre ordinaire est éloigné de la Livebox

Filaire (cable Ethernet ou USB)

precedent

sulvant

11 L'écran ci-contre apparait.

Cliquez sur le bouton

Utiliser le cable Ethernet (rouge)

andé

pour installerer votre passerelle résidentielle sur l'interface ETH.

suivant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter l'application X

choix du mode de connexion filaire

Utiliser le cable Ethernet (rouge)

Recommende

12 课作业帮一课 xx

Utiliser le cable USB (noir)

Déconseillé pour les débits supérieurs à 8 Mège

← precedent

suivant

12 L'écran ci-contre apparait et vous invite à patienter.

13 L'écran ci-contre apparait, si plusieurs cartes Ethernet sont installées sur votre ordinateur.

Sélectionnez la carte Ethernet raccordée au SAGEM F@st™ 3202.

Puis cliquez sur suivant pour valider votrechoixet poursuivre la configuration.

14 L'écran ci-contre apparait.

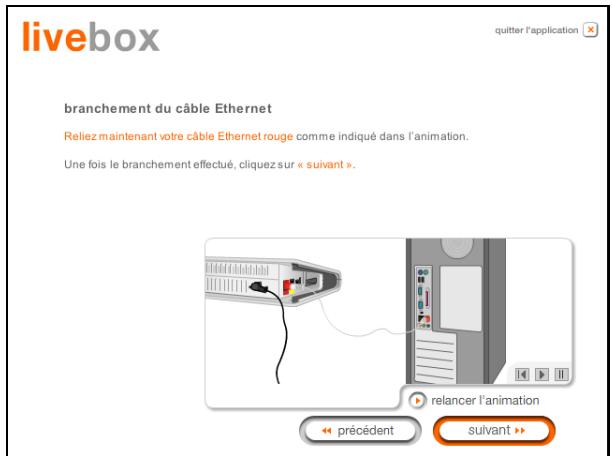

Veuillez effectuer le raccordement du cable Ethernet RJ45/RJ45 en connectant l'extrémité de ce cable sur l'embase ETH1 repérée par sur votre SAGEM F@st™ 3202 puis en connectant l'autre extrémité sur une embase Ethernet disponible de votre ordinateur conformément à l'animation réalisée à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

15 L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via la liaison Ethernet.

livebox

diagnostic

connexion à la Livebox

喜 precedent

suivant

16 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter'application

configuration de la connexion Internet

Veuilque saïris tout identifient de connexion puisoir mot de passage en connexion, en respectant les majuscules et minuscules (exampie « PAUL » est différent de « pauil »).

Ces informations sont disponibles sur la dette de bienvenue.

Identifiaient de connexion

Mot de passage de connexion

sulvant

17 L'écran ci-contre apparait et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

livebox

diagnostic

connexion à la Livebox

configuration de la Livebox

test de la ligne ADSL

test de la connexion Internet

11 prccedent

suvant>>

18 L'écran ci-contre apparait et déscrit la mise à jour logicielle automatique de votre Livebox.

Cette mise à jour pourra se produit des autres premières connexion.

sulvant

Cliquez sur le bouton pour poursuivre l'insta

quitter'application

livebox

information de mise à jour

La mise a jour officielle de la Livebox vous permet d'obtenir les activités performances possibles et vous assure une compatibilité avec les offres futures.

Elle s'effectue au démarrage ou périodiquement: le logiciel se télécharge automatique, sans aucune action de Your part. Les voyageurs luminesques rouge de leur. Livestockignaliers alorspendant une dizine de minutes. You've perdaz之前 temporarmayorer toute connexion Internet etles services associées.Pendant cette phase de mise a jour, vous ne deve pas débrancher lastation.Les voyageurs ne donnant pas le nouveau jour de redevellonne liés, la mise a jourlogistique est terminée et vous pouvè de nouveau acceder à tous您的 services.Cette mise a jour peut sroidre désyer cette première connexion.

SU

19 L'écran ci-contre apparait et vous invite à connecter un second téléphone sur la prise marquee "PHONE" de votre Livebox, si vous avez souscrit au service de téléphonie par ADSL. Dans le cas contraire, passez directement à l'étape suivante.

sulvant

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter'application

information Telephonie par ADSL

Si vous avez souscrit à la téléphone « illimme» par ADSL, utilisez le prolongateur blanc afin de raccorder toute téléphone à La Livebox, comme indiqué dans l'animation.

La téléphonie « illimitée » par ADSL nécessite l'utilisation d'un second téléphone.

Si vous n'avoz pas pas souscrit à cette option, passez à l'étape suivante

precedent

suvant

20 L'écran ci-contre apparait et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un contrôle ADSL.

sulvant

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter'application

information Télephonie classique

Branchez voire tellephone classique directement sur le filtre ADSL.

Nous vous informons que tout équipement raccordé sur le filtre ADSL utilise la tariffication en vigueur de cette ligne téléphonique classique.

11 precedent

suivant

21 Voitre Livebox est opérationnelle. Une icône a été créée dans votre Bureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de générer les services associés (cf. chapitre 5).

22

Cliquez sur sultant pour quitter l'installation. Vous pouvez également installer le "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez besoin d'installer le "kit Orange", l'icone apparait dans la barre des tâches,

les icones Internet et Orange apparaisent dans le bureau pour vous permettre d'acceder à l'espace "Orange" (Web, Messagingerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque: L'icone de configuration disparaît de votre bureau.

Vous pouze également en selectionnant dans le menu Demarrer, Tous les programmes / Livebox acceder aux choix suivants :

Les Services optionnels sont décrites au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Télébonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention :

Si lors de l'installation, vous avez entre un identifiant de connexion ou un mot de passage de l'identifant erreons vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de reckrir les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, Accès Internet.

3.2.1.2 Sous MacOS X

La procédure de configuration décrite ci-après a été effectué sous MacOS X (10.3.8). Elle peut être effectuee sous d'autres systèmes d'exploitation tels que MacOS 8.6, MacOS 9.1, MacOS 9.2 et MacOS X 10.1 ou 10.2.

1 Cliquez sur le menu (pomme) dans la barre des menus, selectionnez "Preférences Système", puis cliquez sur l'icone "Réseau".

L'écran ci-contre apparait.

"Ethernet intégré":

Unvoyant vert indique l'activation (réalisée automatiquement par le branchement du cordon Ethernet de notre SAGEM F@stTM 3202).

L'adresse IP, attribuée à votre LAN est précisé.(exemple : 192.168.1.10).

Cliquez sur "Configurer" pour passer à l'écran suivant.

2 Le champ Afficher: doit afficher Ethernet intégré par défaut.

L'onglet TCP/IP estprésenté automatiquement.

Le champ Configurer: doit afficher Via DHCP par défaut. Dans le cas contraire, Sélectionnéz cette valeur à l'aide de la liste déroulante.

Remarque : Si la valeur Via PPP s'affiche, sélectionnez l'onglet PPPoE puis décochez la case Se connecter via PPPoE

Cliquez sur Appliquer pour valider la connexion en mode DHCP.

3 La fenêtre réseau est mise à jour, comme indiqué ci-contre.

Ce panneau doit afficher l'adresse IP, le masque de sous-reseau fourni par le Fournisseur d'Accès à Internet (FAI) ainsi que l'adresse IP par défaut de l'interface LAN du SAGEM F@st™ 3202 (192.168.1.1).

Vous pouze à présent fermer la fenêtre réseau.

Les champs Client DHCP, Serveurs DNS et Domaines de recherche sont optionnels.

4 Ouvrez votre navigateur puis saisissez l'adresse IP par défaut de l'interface LAN du SAGEM F@st™ 3202 : http://192.168.1.1

puis cliquez Aller à pour valider ; l'écran de connexion ci-contre apparait. Saisissez :

Nom de l'utilisateur : admin

Mot de passer : admin

Pour visualiser cette page, vous devez ouvrir une session dans la zone "Sagem" de 192.168.1.1.
Votre mot de passer sera envoye en clair.

Annuler Se connecter

L'écran de bienvenue apparait.

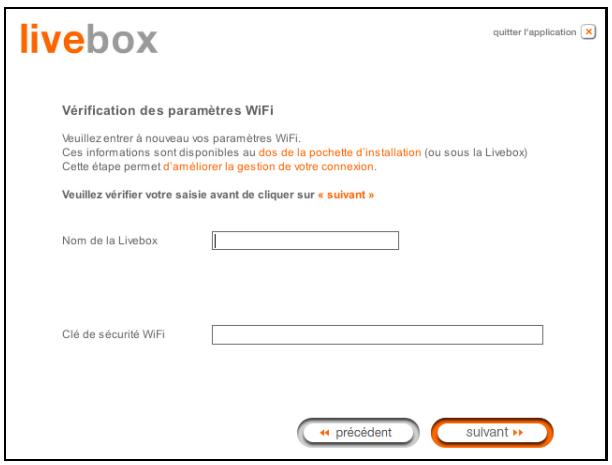

3.3 Installation et configuration de votre Passerelle Résidentière avec l'interface adaptateur USB Wi-Fi de votre ordinateur

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur

L'installation gère les 2 modèles d'adaptateurs Wi-Fi USB de marque SAGEM suivants :

XG 703A,
XG 760A,
XG 760N.

Avant d'installer vous Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impératifement désinstaller tout modem/routeur ADSL.

3.3.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectue sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

Lors de l'installation Vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 13).

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Si vous souhaitez bénéficier du service de contrôle parental :

Cochez la case correspondante après avoir pris connaissance des Conditions Generales d'Utilisation.
Cliquez sur le bouton pour commencer l'installation du calcul de contrôle parental.

installation

contrôle parental

Si vous avez des enfants, il est importante de securiser leur navigation sur l'Internet. Dans ce but, ne les laissez jamais naviguer seuils sur l'Internet et informez-les des précautions à prendre afin d'en éviter les dangers.

L'installation d'un logiciel de contrôle parental permet de vous aider à protégger vos enfants d'un certain nombre de textes, dialogues et images, notamment en filtrant l'accès à des sites réservés aux adultes ou pouvant heurier leur sensibilité.

Orange vous conseilée d'installer son fonctionnel de contrôle parental gratuit, efficace et simple d'utilisation.

Souhaitez you installer le service de contrôle parental ?

X Je déclare avoir pris connaissance des Conditions Générales d'utilisation

Pour plus d'information sur la protection de l'enfant sur l'internet, et sur les conseils à suive pour surfer en toute prudence, Orange vous invite a consulter son lien "protection de l'anfance" en page d'accueil de son site web.
Compatible : Proceseur Pentium III 400 Mhz ou compatible, Windows 98 / Me / 2000 / XP ,
128 Mo de mémoire vivie (RAM), 60 Mo d'espace disponible sur le disque dur
*Si vous changez d'avis, un raccouir sur votre bureau vous permettra d'installer ultérieurement le contrôle parental.

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :

:\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

3 L'écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

4 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

5 L'écran ci-contre apparait. Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6 L'écran ci-contre apparait.

Cliquez sur

Vous souhaitezinstaller la Livebox pour la premiere fois

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

7 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

8 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

9 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

sulvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

branchement de la ligne ADSL
Raccordez une extérentie du cable gris sur la prise ADSL de La Livebox, puis raccordez l'autre extrémté sur le filtre ADSL. L'usage d'une rallongée est展位ment déconnéilée.
Cette prise est appelée « LINE » au dessous de la Livebox.
Une fois les branchements effectuels cliquez sur « suivant »

← precedent
sulvant

10 L'écran ci-contre apparait.

Cliquez sur le bouton

Sans fil (WiFi)

Vous disposez d'un ordinateur portable ou voite ordinateur est eoigne de la

Livebox

pour installer votre passerelle résidentielle sur une interface sans fil (Wi-Fi).

sulvant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter'application

choix du mode de connexion

Sans fil (WiFi)

Vous dispossez d'un ordinaire portable ou votre ordinaire est éloigné de la Livebox

Filaire (cable Ethernet ou USB)

precedent

sulvant

11 L'écran ci-contre apparait.

Cliquez sur le bouton

adaptateur USB WiFi

pour installer votre passerelle
résidentielle sur l'adaptateur USB
Wi-Fi.

sulvant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter'application

choix du mode de connexion sans fil

adaptateur USB WiFi

Utiliser le WiFi intégré de votre ordinateur

Les ordinateurs pré-équispèDES sans fil (WiFi) disponibles en général de la mention "WiFi", "WLAN", ou "Centinho"

Néamnoins, suivant les constructeurs cette mention peut varier, reportez you à la documentation de chaque ordinateur.

← precedent

suivant

12 L'écran ci-contre apparait et vous invite à patienter.

13 L'écran ci-contre apparait.
Branchez votre adaptateur Wi-Fi USB sur une embase correspondante disponible de votre ordinateur conformément à l'animation présente à l'écran.

14 L'écran ci-contre apparait et vous invite à patienter.

15 L'écran ci-contre apparait.

Le nom de la Passerelle Résidentière (SSID indiqué sur l'étiquette collée sur le coffret) à laquelle vous souhaitez associier votre ordinateur doit apparaitre dans le champ "Nom de la Livebox".

Dans le cas contraire, cliquez sur le bouton rafraîchir, puis sélectionnez le dans la liste déroulante.

Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur la passerelle (ou sur l'emballage et laPOCHETDU CD-ROM).

sulvant

Cliquez sur le bouton pour poursuivre l'installation.

16 L'écran ci-contre apparait.

Cliquez sur le bouton d'association repéré REG sur la passerelle résidentielle pour faire clignoter le voyant associé au Wi-Fi.

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

parametrage du WiFi

Selectionnez le nom de la Livebox dans la liste puis indique sa clé de sécurité WiFi.

Ces informations sont disponibles au dos de la pochette d'installation (ou sous la Livebox)

Nom de la Livebox

rafraichir

suivant

livebox

quitter'application

association

Connector un nouvel ordinateur à la Livebox nécessite une autorisation de la Livebox.

Ceci est gage de sécurité et evert l'utilisation fraudulaise de notre connexion Internet. Pour oblvenir cette autorisation la Livebox doit être en mode « association »

Suivezles instructions ci-dessous, puis cliquez sur le bouton « suivant »

17 L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via l'adaptateur USB Wi-Fi.

livebox

diagnostic

configuration du dongle

← precedent

suivant

18 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

sulvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

Veuilque saisir voire identifant en connexion puis votre mot de passage en connexion, en respectant les majuscules et minuscules (exampie « PAUL » est différent de « pauiL »).

Ces informations sont disponibles sur la dette de bienvenue.

Identifiant de connexion

Mot de passer de connexion

suivant

19 L'écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

livebox

diagnostic

connexion à la Livebox

configuration de la Livebox

test de la ligne ADSL

test de la connexion Internet

喜 precedent

sulvant

20 L'écran ci-contre apparait et décrit la mise à jour logicielle automatique de votre Livebox.

Cette mise à jour pourra se produit des vous première connexion.

sulvant

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter l'application

information de mise à jour

La mise a jour officielle de la Livebox vous permet d'obtenir les activités performances possibles et vous asseure une compatibilité avec les offres futures.

Elle s'effectue au démarrage ou périodiquement: le géomique se télécharge automatique, sans aucune action de cette part. Les voyageurs lumineux rouges de vous. Lébox clignot alimentéré pendant une dizine de minutes. Vous perversez之时 temporairement votre connexion Internet et les services associés. Pendant cette phase de mise à jour, vous ne deveze pas débrancher électricution libre l'oxetine. Quant les voyageurs lumineux rouges redevennent fixes, la mise à jour géomique est terminée et vous pouvèez de nouveau acceder à tous您的 services. Cette mise à jour peut se conduir des-vous première connexion.

21 L'écran ci-contre apparait et vous invite à connecter un second téléphone sur la prise marquee "PHONE" de votre Livebox, si vous avez souscrit au service de téléphonie par ADSL. Dans le cas contraire, passez directement à l'étape suivante.

suivant

Cliquez sur le bouton pour poursuivre l'insta

livebox

information Télephonie par ADSL
Si vous avoussouscrit à la téléphore « illimme» par ADSL,utiliselez prolongateur blanc afin de raccordervoiheletelefonaàLivelbox, commeindiquedans l'animation.
La téléphonie « illimitée » par ADSL nécessite l'utilisation d'un second téléphone.
Si vous n'avez pas pas souscrit a cette option, passez à l'etape suivante.

22 L'écran ci-contre apparait et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un contrôle ADSL.

sulvant

Cliquez sur le bouton pour poursuivre l'insta

23 Voitre Livebox est opérationnelle. Une icône a été créée dans votre Bureau (voir détaill ci-après).

livebox

quitter'application

information Télephonie classique

Branchez voire tellephone classique directement sur le filtre ADSL.

Nous vous informons que tout équipement raccordé sur le filtre ADSL utilise la tariffication en vigueur de toute ligne téléphonique classe.

livebox

quitter'application

fin de l'installation

L'installation s'est correctement effectuee

Veuys pourrez utilierement acceder au parametragde la Livebox en cliquant sur l'icone suivante sur le bureau de voire ordinaire.

Cliquez sur « suivant »

11 precedent

suvant

Cette icône permet de personneliser le paramétrage de votre Livebox et de générer les services associés (cf. chapitre 5).

24

Cliquez sur pour quitter l'installation. Vous pouvez également installer le "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez choisi d'installer le "kit Orange", l'icone apparait dans la barre des tâches,

les icos

d'acceder à l'espace "Orange" (Web, Messagingerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque: L'icone de configuration disparaît de votre bureau.

Voussouspoucezegalementenselectionnant dansle menuDemarrer,Touslesprogrammes/Livebox acceder auxchoix suivants:

Les Services optionnels sont décrites au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Télébonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention :

Si lors de l'installation, vous avez entre un identifiant de connexion ou un mot de passage de l'identifant erreons vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmises votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, la page Accès Internet.

3.3.1.2 Sous MacOS X

Réduction réservée.

3.4 Installation et configuration de votre Passerelle Résidentière avec le composant Wi-Fi intégré de votre ordinateur

3.4.1 Installation des pilotes du composant Wi-Fi intégré sur votre ordinateur

Avant d'installer vous Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impératifement désinstaller tout modem/routeur ADSL.

3.4.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectue sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

Lors de l'installation Vous ne doivent pas activer la fonction Wi-Fi de votre ordinateur avant qu'on ne vous le demande (voir étape 13).

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Si vous souhaitez bénéficier du service de contrôle parental :

Cochez la case correspondante après avoir pris connaissance des Conditions Générales d'Utilisation.

Cliquez sur le bouton pour commencer l'installation du calcul de contrôle parental.

installation

contrôle parental

Si vous avez des enfants, il est important de sécuriser leur navigation sur l'Internet. Dans ce but, ne les laissées jamais naviguer seuls sur l'Internet et informez-les des précautions à prendre afin d'en éviter les dangers.

L'installation d'un logiciel de contrôle parental permet de vous aider à protégger vos enfants d'un certain nombre de textes, dialogues et images, notamment en filtrant l'accès à des sites réservés aux adults ou pouvant heurter leur sensibilité.

Orange vous conseille d'installer son calculé de contrôle parental gratuite, efficace et simple d'utilisation.

Souhaitez you installer le service de contrôle parental ?

Je déclare avoir pris connaissance des Conditions Générales d'utilisation

Pour plus d'information sur la protection de l'enfant sur l'Internet, et sur les conseils à suivir pour surfer en toute prudence, Cognos et leur responsabilité des personnes éffectues dans l'action de l'informateur.

O

Compatibilité . Processed Pernion in 400 Mhz of compatibilité , Windows 90 ,128 Mo de mémoire Vive ( RAM ) , 60 Mo d'espace disponible sur le disque dur

*Si you changez d'avis un raccouvr sur voite bureau you permettra d'installer ulterieurment.

Le contrôle parentai

Remarque: Si cet écran n'apparaît pas : Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :

:\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

3 L'écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

4 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

5 L'écran ci contre apparait. Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

6 L'écran ci-contre apparait.

Cliquez sur

Vous souhaitezinstaller la Livebox pour la premiere fois

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

7 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

8 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

9 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

sulvant

Cliquez sur le bouton pour poursuivre l'installation.

livebox

quitter'application

branchement de la ligne ADSL
Raccordez une extérentie du cable gris sur la prise ADSL de La Livebox, puis raccordez l'autre extrémté sur le filtre ADSL. L'usage d'une rallongée est展位ment déconnéilée.
Cette prise est appelée « LINE » au dessous de la Livebox.
Une fois les branchements effectuels cliquez sur « suivant »

← precedent
sulvant

10 L'écran ci-contre apparait.

Cliquez sur le bouton

Sans fil (WiFi)

Vous disposez d'un ordinateur portable ou voite ordinateur est eoigne de la

Livebox

pour installer votre passerelle résidentielle sur une interface sans fil (Wi-Fi).

sulvant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter'application

choix du mode de connexion

Sans fil (WiFi)

Vous dispossez d'un ordinaire portable ou votre ordinaire est éloigné de la Livebox

Filaire (cable Ethernet ou USB)

precedent

sulvant

11 L'écran ci-contre apparait.

Cliquez sur le bouton

Utiliser le WiFi intégré de votre ordinateur

Les ordinateurs pre-équipés sans fil (WiFi) disposant en général de la

mention "WIF", "WLAN", ou "Centino"
Napolmeines, suivant les contructeurs qui mention nout varie

pour installer votre passerelle
résidentielle sur le composant Wi-Fi
intégré de votre ordinateur.

sulvant

Cliquez sur le bouton

pour poursuivre l'installation.

livebox

quitter'application X

choix du mode de connexion sans fil

adaptateur USB WiFi

Utiliser le WiFi intégré de votre ordinateur

Les ordinateurs pré-équispèDES sans fil (WiFi) disponibles en général de la mention "WiFi", "WLAN", ou "Centinho"

Néamnoins, suivant les constructeurs cette mention peut varier, reportez you à la documentation de chaque ordinateur.

← precedent

suivant

12 L'écran ci-contre apparait et vous invite à patienter.

13 L'écran ci-contre apparait.
Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions représentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

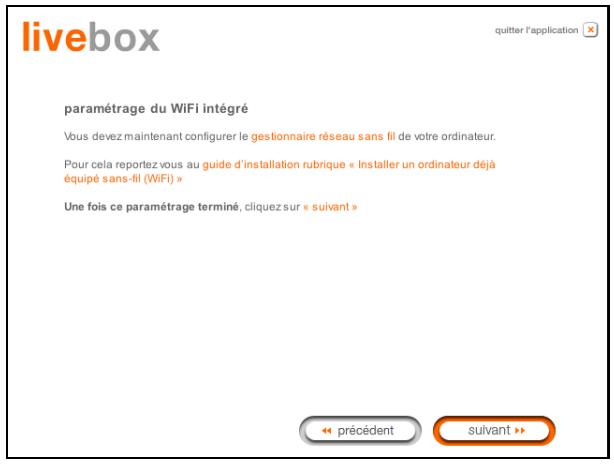

14 L'écran ci-contre apparait et vous invite à configurer le gestionnaire réseau sans fil de votre ordinateur.

Cliquez sur le bouton pour poursuivre l'installation.

15 L'écran ci-contre apparait.

Saisissez le nom de la Passerelle Résidentielle (SSID indiqué sur l'étiquette collée sur le coffret) à laquelle vous souhaitez associier votre ordinateur.

Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur la passerelle (ou sur l'emballage et laPOCHETTE du CD-ROM).

Cliquez sur le bouton pour poursuivre l'installation.

16 L'écran ci-contre apparait.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via le composant Wi-Fi intégré de votre ordinateur.

17 L'écran ci-contre apparait.

Saisissez l'identifant de connexion puis le mot de passer de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

18 L'écran ci-contre apparait et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont réplacées par un pointage vert après chaque test réussi.

livebox

diagnostic

connexion à la Livebox

configuration de la Livebox

test de la ligne ADSL

test de la connexion Internet

19 L'écran ci-contre apparait et déscrit la mise à jour logicielle automatique de votre Livebox.
Cette mise à jour pourra se produit des autres premières connexion.

Cliquez sur le bouton pour poursuivre l'insta

suivant

livebox

information de mise à jour

La mise à jour logicielle de la Livebox vous permet d'obrir les autres performances possibles et vous assure une compatibilité avec les offres futures. Elle s'effectue au démarrage ou périodiquement: le logiciel se télécharge automalquément, sans aucune action de cette part. Les voyageurs lumineux rouges de leur Livebox clignot alors pendant une dizine de minutes. Vous pervers alors temporarément votre connexion Internet et les services associés. Pendant cette phase de mise à jour, vous ne doivent pas débrancher électricuitéairelorLivebox.Quant les voyageurs lumineux rouges redeviennent fixes, la mise à jour logicielle est terminée et vous pouvez de nouveau acceder à tous您的 services. Cette mise à jour peut se produit desvrereprime premiere connexion.

20 L'écran ci-contre apparait et vous invite à connecter un second téléphone sur la prise marquee "PHONE" de votre Livebox, si vous avez souscrit au service de téléphonie par ADSL. Dans le cas contraire, passez directement à l' étape suivante.

Cliquez sur le bouton pour poursuivre l'insta

livebox

quitter l'application X

information Télephonie par ADSL
Si vous avoussouscrit à la téléphore « illimittée » par ADSL,utiliselez prolongateur blanc afin de raccordervoiheletelefonaàLivelbox, commeindiquedans l'animation.
La téléphonie « illimitée » par ADSL nécessite l'utilisation d'un second téléphone.
Si vous n'avez pas pas souscrit à cette option, passez à l'étape suivante.

21 L'écran ci-contre apparait et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un contrôle ADSL.

Cliquez sur le bouton pour poursuivre l'insta

22 Notre Livebox est opérationnelle. Une icône a été créée dans votre Bureau (voir détaill ci-après).

Cette icône permet de personneliser le paramétrage de votre Livebox et de:gérer les services associés (cf. chapitre 5).

23

Cliquez sur suvant pour quitter l'installation. Vous pouvez également installer le "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez besoin d'installer le "kit Orange", l'icone apparait dans la barre des tâches,

les icones Internet et Orange apparaisent dans le bureau pour vous permettre d'acceder à l'espace "Orange" (Web, Messagingerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque: L'icone de configuration disparaît de votre bureau.

Voussouspoucezegalement enselectionnant dans le menuDemarrer,Tous lesprogrammes /Livebox acceder auxchoix suivants:

Les Services optionnels sont décrits au chapitre 5.

Vous pouvez maintainant :

Surfer sur Internet
Utiliser tous les Services optionnels (Télébonie, Visiophonie, télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention :

Si lors de l'installation, vous avez entre un identifiant de connexion ou un mot de passer de l'identifiant erreons vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais enaucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmises votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, Sélectionnez dans la rubrique Mes Services, la page Accès Internet.

3.4.1.2 Sous MacOS X

Réduction réservée.

3.5 Installation et configuration d'un ordinateur supplémentaire

1 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Si vous souhaitez bénéficier du service de contrôle parental :

Cochez la case correspondante après avoir pris connaissance des Conditions Generales d'Utilisation.
Cliquez sur le bouton pour commencer l'installation du calcul de contrôle parental.

Remarque: Si cet écran n'apparait pas: Sélectionnez dans le menu Demarrer, la commande Exécuter puis saisir :

:\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

2 L'écran ci-contre apparait et vous invite à patienter pendant l'installation du logiciel.

3 L'écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

4 Insérez le CD-ROM dans le lecteur approprié de votre ordinateur; l'écran ci-contre apparait.

Cliquez sur le bouton pour commencer l'installation.

livebox

quitter'application

bienvuenue

Cet assistant vous guidera au travers des différentes étapes d'installation.

Cliquez sur « suivant » pour commencer l'installation

suivant

5 L'écran ci-contre apparait.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'insta

sulvant

livebox

précautions d'installation

Avant de proceder à l'installation, nous vous conseillons de

• Préparer vos identifiant et mot de passage de connexion Internet. Ceux-ci sont disponibles sur voite le titre de bienvenue
• Désactiver votre logiciel antivirus
  Désactiver vosetlogicielpare-feu (Firewall)

(en général, les antivirus et pare-feu se signalent par une icone en bas à droite de votre bureau qui permet leur déactivation)

← précedent

suvant

6 L'écran ci-contre apparait.

Cliquez sur

Vous souhaitez installer un ordinateur supplémentaire

(votre Livebox est déjà connectee)

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

livebox

quitter'application

choix de l'installation

Vous souhaitez installer la Livebox pour la première fois

Vousouhaitezinstaller un ordinateur supplémentaire

(votre Livebox est déjà connectee)

← préférent

suivant

7 L'écran ci-contre apparait.

Cliquez sur le bouton

Sans fil (WiFi)

Vous disposez d'un ordinateur portable ou vous ordinateur est eloigne de la

Livebox

pour installerer votre passerelle
résidentielle sur une interface sans fil (Wi-Fi)

Si vous souhaitez utiliser une interface filaire, veuillez passer à l'étape 10 ci-après.

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

livebox

quitter'application

choix du mode de connexion

Sans fil (WiFi)

Vous dispossez d'un ordinateur portable ou votre ordinateur est éloigné de la Livebox

Filaire (cable Ethernet ou USB)

← precedent

suivant

8 L'écran ci-contre apparait.

Cliquez sur le bouton

adaptateur USB WiFi

pour installer votre passerelle
résidentielle sur l'adaptateur
USB Wi-Fi (cf. § 3.3 - étapes 12 à 24).

Si vous ordinateur possède un composant Wi-Fi intégré, veuillez passer à l'étape 9 ci-après.

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

livebox

quitter l'application

choix du mode de connexion sans fil

adaptateur USB WiFi

Utiliser le WiFi intégré de votre ordinateur

Les ordinateurs pré-équipés sans fil (WiFi) disposent en général de la mention "A95E", "A95AN", ou "Coptique".

mention WIF , WLAN , 6d CelluloseNylon , 100% fibers , 100%

Neahmoins, suivant les constructeurs cette mention peut vanished, reportez you à la documentation de votre ordinateur.

precedent

sulvant

9 L'écran ci-contre apparait.

Cliquez sur le bouton

Utiliser le WiFi intégré de vote ordinaire

Les ordinateurs pre-équipés sans fil (WiFi) disposent en général de la

mention "WiFi", "WLAN", ou "Centrino"

Néanmoins, suivant les constructeurs cette mention peut varier.

reportez vous à la documentation de votre ordinateur

pour installerer votre passerelle résidentielle sur le composant Wi-Fi intégré de votre ordinateur (cf. § 3.4 -étapes 12 à 23).

Puis cliquez sur le bouton

suvant

pour poursuivre

I'installation.

livebox

choix du mode de connexion sans fil

adaptateur USBWiFi

Utiliser le WiFi intégré de votre ordinateur

Les ordinateurs pré-équipés sans fil (WiFi) disposent en général de la

mention "WiFi", "WLAN", ou "Centrino"

Néanmoins, suivant les constructeurs cette mention peut varier.

reportez you à la documentation de votre ordinateur

precedent

sulvant

10 L'écran ci-contre apparait.

Cliquez sur le bouton

Filaire (cable Ethernet ou USB)

pour installerer votre passerelle
résidentielle sur une interface filaire

Puis cliquez sur le bouton

sulvant

pour poursuivre

I'installation.

11 L'écran ci-contre apparait.

Cliquez sur le bouton

Utiliser le cable Ethernet (rouge)

pour installer votre passerelle
résidentière sur l'interface Ethernet
(cf. § 3.2 - étapes 12 à 22).

Si vous souhaitez utiliser l'interface USB, veuillez passer à l'étape 12 ci-après.

Puis cliquez sur le bouton

sulvan

pour poursuivre

I'installation.

12 L'écran ci-contre apparait.

Cliquez sur le bouton

Utiliser le cable USB (noir)

pour installer votre passerelle résidentielle sur l'interface USB

(cf. § 3.1 - étapes 12 à 21).

Puis cliquez sur le bouton

suvant

pour poursuivre

I'installation.

guitter'application

choix du mode de connexion

Sans fil (WiFi)

Vous disposzez d'un ordinaire portable ou votre ordinaire est éloigné de la Livebox

Filaire (cable Ethernet ou USB)

← précedent

suivant

choix du mode de connexion filaire

Utiliser le cable Ethernet (rouge)

Utiliser le cable USB (noir)

Déconseilpeurlesdebitssupérieursa8Mega

quitter l'application

choix du mode de connexion filaire

Utiliser le cable Ethernet (rouge)

Utiliser le cable USB (noir)

Déconseilé pour les débits supérieurs à 8 Mège

(1)

préçédent

Les étapes concernant :

• Les branchements de la passerelle résidentielle à la prise secteur et à la prise téléphonique.
  Le branchement des filtres.
• La configuration de votre SAGEM F@st™ 3202 (identifiant de connexion et mot de passage de connexion etc.)
• Les informations de raccordement des postes téléphoniques relatives à la téléphonie par ADSL et à la téléphonie classique.

Ne sont pas à effectuer dans l'installation et la configuration d'un ordinateur supplémentaire qu'elle que soit l'interface (USB, ETH ou Wi-Fi).

4. Service téléphonie par ADSL

Ce chapitre traite	de l'introduction	§ 4.1
	des conditions d'utilisation de la téléphonie par ADSL	§ 4.2
	du branchement d'un poste téléphonique analogique	§ 4.3
	du fonctionnement du service de téléphonie par ADSL	§ 4.4
	du cas d' indisponibilité du service Téléphonie par ADSL	§ 4.5

4.1 Introduction

Le SAGEM F@st™ 3202 you propose a service de téléphonie par ADSL intégré.

VoussouspouceztelephonerviatInternet(TelephonieenVoixsurIP)enutilisantvoretterntelephoniqueclassique.

Consultez votre Fournisseur de service pour la mise en service et l'utilisation du service de téléphonie par ADSL sur vous SAGEM F@stTM 3202

L'interface du SAGEM F@st™ 3202 permet le raccordement :

de postes téléphoniques classiques,
- de bases DECT.

L'interface ne supporte que les postes à numérotation à fréquences vocales.
Les terminaux à numérotation dite décimale ne sont pas supportés.

Les terminals récents peuvent supporter les deux types de numérotation. Si c'est le cas, vérifie qu'ils sont bien configurés en numérotation multifréquences.

4.2 Conditions d'utilisation de la téléphonie par ADSL

Pour utiliser la téléphonie par ADSL, vous devez impératifement avoir souscrit auprès du Fournisseur d'Accès à Internet France Telecom :

un abonnement à Internet,
un abonnement à la téléphonie par ADSL.

Se reporter à la feuille descriptive fournie dans l'emballage pour activer votre ligne de téléphonie par ADSL.

4.3 Branchement téléphonique analogue

Bon nombre de postes téléphoniques analogiques ont leur cordon spécifique, il est donc préféable de les raccarder au SAGEM F@st™ 3202 avec leur propre cordon.

Utilisez le microfiltre ainsi que l'adaptateur téléphonique fournis avec votre SAGEM F@st™ 3202.

Figure 4.1 - Branchement téléphonique

Si vous disposez d'un terminal fourni avec un cordon se terminant par une embase RJ11, vous pouvez essayer de le connecter directement sur votre SAGEM F@st™ 3202.

Pour cela, le câblage de la paire téléphonique doit impérativement s'effectuer sur les broches 2 et 3 du connecteur RJ11.

4.4 Fonctionnement du service de téléphonie par ADSL

La téléphonie par ADSL disponible sur votre SAGEM F@st™ 3202 se signale par les paramètres suivants :

Voyant 巧 ^ 巧

• Allumé : Ligne téléphonique sur ADSL disponible,
• Clignantant : Communication en cours,
• Eteint : Basculement des postes reliés à votre SAGEM F@st™ 3202 sur le réseau téléphonique classique,

Tonalité d'invitation à numéroter (1 bip long suivi de 3 bips courts) différente de cette émise par un poste téléphonique classique connecté au Réseau Téléphonique Commuté (RTC).

Vous pouvez raccorder (voir Figure 4.1) :

un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) à votre SAGEM F@st™ 3202 via le connecteur marqué PHONE (représenté par le téléphone de couleur sur la figure).
et
un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) au réseau téléphonique classique (réprésenté par le téléphone de couleur bleue sur la figure).

Remarque: Le service de téléphonie par ADSL ne perturbe en rien le fonctionnement de ce téléphone relié au réseau public.

Vous pouvez téléphoner simultanément a partir de ces 2 téléphones.

1) Réception d'appel en téléphonie par ADSL

Lors de la réception d'un appel (provenant d'un téléphone fixe ou d'un téléphone portable) sur le téléphone (de couleur sur la figure) relié à votre SAGEM F@st™ 3202 (numéro en 08 71 xx xx - voir remarque) ce dernier sonne de manière identique à celui d'un téléphone classique.

Remarque: Ce numero en 08 71 xx xx xx vous est fourni lors de votre abonnement à la téléphonie par ADSL.

En décrochant vous téléphone, vous communiquez normalement avec l'aggellant comme avec n'importe quel téléphone classique.

Cas particuliers

1) Vous étés en communication sur le téléphone de couleur et vous receivez un nouvel appel numérotré en 08 71 xx xx sur ce téléphone ; vous ne receivez aucun signal d'appoint.

Remarque: L'aggellant du nouvel appel reçoit un retour de sonnerie ou sera renvoyé vers un système de messagerie (pour plus d'informations, contactez France Telecom).

2) Vous étés en communication sur le poste téléphonique de couleur un appel dont la numérotation commence par 01, 02, 03, 04 ou 05 :

et vous receivez

• ce téléphone ne recoit�除 some signal d'appeal.
• le téléphone (de couleur bleue) directement relié au réseau téléphonique classique, s'il est connecté, sonne ; vous pouvez prendre ce second appel.

Remarque: L'aggellant du nouvel appel recoit un retour de sonnerie (le numero demandé n'est donc pas vu comme occupe).

2) Emission d'applé

Pour appeler un correspondant via le téléphone de couleur , décrochez le combiné (une tonalité d'invitation à numéroter spécifique à la téléphonie par ADSL vous parvient) et composez le numéro de votre correspondant comme avec n'importe quel téléphone classique.

Cas particuliers

Si vous appelez un numéro d'urgence (voir paragraphe ci-après), votre appel sortant est routed sur le réseau téléphonique classique.

Numeros d'urgence

15 SAMU,
:Police,
18 :Pompiers,
112 : Appel d'urgence europeen,
115 :Urgence sociale,
119 :Enfance maltraitée.

4.5 Cas d' indisponibilité du service Téléphonie par ADSL

La téléphonie par ADSL peut ne pas etre disponible sur la passerelle residentielle pour l'une des raisons suivantes :

Le SAGEM F@stTM 3202 est hors tension (tous les voyants sont eteints).
La ligne ADSL n'est pas synchronisée,
La liaison PPPoA ou PPPoE n'est pas établie,

L'abonnement Télephonie par ADSL n'est pas activé,
Le service du Fournisseur d'Accès à Internet n'est pas disponible.

Dans ces cas d'inspanibilité de la téléphonie par ADSL, les téléphones connectés au SAGEM F@st™ 3202 basculent tous sur le réseau téléphonique classique et se comportent comme n'importe quel téléphone classique. Différents symptômes en attestent :

Levoyant"C'esteteint.
La tonalité d'invitation à numéroter que vous receivez alors sur le poste relié à votre SAGEM F@st™ 3202 n'est autre que la tonalité classique du réseau téléphonique.

Tous les appeals effectués lors de l' indisponibilité du service téléphonie par ADSL ne bénéficient pas du forfait lié à l'abonnement VoIP mais font l'objet d'une facturation France Telecom à l'exception des numérods d'urgence.

5. Informations / Services optionnels / Configuration

Ce chapitre traite	de l'accès à l'écran de bienvenue	§ 5.1
	de commandations pour l'utilisation des écrans de configuration	§ 5.2
	des services optionnels	§.5.3
	de l'accès aux informations	§ 5.4
	de la rubrique "Menu basic" de votre Passerelle Résidentielle	§ 5.5
	de la rubrique "Configuration avancée" de votre Passerelle Résidentielle	§ 5.6

5.1 Accès à l'écran de bienvenue

Pour acceder à cet écran, il est nécessaire d'avoir configuré l'interface Ethernet ou l'interface USB ou la fonction réseau sans fil de votre ordinateur en utilisant le CD-ROM d'installation fourni avec votre Livebox (cf. chapitre 3).

Si vous utilise la carte réseau Ethernet de votre ordinateur pour configurer votre Passerelle Résidentielle, connectez la au port Ethernet dont l'embase est marquée ETH1 ( ).

La configuration de votre Passerelle Résidentielle s'effectue alors à l'aide d'un simple navigateur Internet (ex. Internet Explorer).

La fonction serveur DHCP du SAGEM F@st™ 3202 est activée par défaut avec une plaque d'adresses qui dépend de l'interface utilisée, comme indiqué au §.5.5.2.

1

Double-cliquez sur l'icone de configuration suite de l'installation de l'équipement.

creed dans le bureau à la

ou

1 Dans le menu Demarrer, selectionnez Tous les programmes / Livebox, puis cliquez à l'aide du bouton gauche sur Configuration de votre Livebox.

2 L'écran ci-contre vous invite à vous connecter.

Saisissez dans le champ "Nom d'utilisateur" admin par défaut.

Saisissez dans le champ "Mot de passage" admin par défaut.

Puis cliquez sur OK pour valider.

Remarque: Dans la barre du haut de l'écran figure l'adresse IP de l'équipement.

3 Le navigateur Web du PC s'ouvre et affiche l'écran de bienvenue de la passerelle résidentielle par son adresse IP (192.168.1.1).

Le nom de l'équipement ("livebox") s'affiche comme titre de bienvenue.

Des menus de configuration de l'équipement apparaisent dans la partie supérieure de l'écran de bienvenue.

Cet écran affiche de gauche à droite et haut en bas :

une rubrique Mes services (cf. § 5.3) listant tous les services auxquels vous pouvez avoir accès si vous avez souscrit à l'abonnement dédié auprès de votre Fournisseur d'Accès à Internet.
une barre montrant les menus de la rubrique Menu basic (cf. § 5.5) ainsi qu'un accès à une rubrique Configuration avancée (cf. § 5.6).
une rubrique Informations (cf. 5.4 ) qui vous donne tous les renseignements utiles concernant votre livebox.
une zone montrant l'etat des services (Activé ou Désacté) et la possibilité de changer leur état par action sur Modifier.

Pour optimiser la sécurité de votre réseau, il est conseilé de modifier le mot de passage dés que la configuration sera terminée (cf. Contrôle d'accès - § 5.5.1),

Si vous avez modifié l'adresse par défaut et changé le mot de passer par défaut de votre Passerelle Résidentielle, suivez la procédure suivante pour acceder à l'écran de bienvenue à l'aide d'un navigateur Internet (ex. Internet Explorer):

Saisissez la nouvelle adresse IP de votre passerelle Résidentielle ex. http://192.168.50.1 (Si vous utilisez la carte réseau Ethernet de votre ordinateur).
Puis validez par Entrée. L'écran d'invite à vous connecter apparait.
Saisissez le "Nom d'utilisateur" et le "Mot de passer" que vous avez précédemment configurés.
Puis cliquez sur OK pour valider.

5.2 Recommendations

Voues pouvez afficher tous les écrans d'information et de configuration en français ou en angls.

Pour effectuer ce besoin (voir 5.4.2), cliquez sur Informations dans la partie gauche de l'écran de bienvenue puis sur Sélection de la langue. Sélectionnez la langue souhaitée dans le menu déroulant et confirmez, en cliquant sur le bouton Appliquer

La signification des principaux boutons courament prsents sur toutes les fenêtres de configuration est donnée dans le tableau ci-après.

Appliqueur	Clique sur ce bouton permet de valider les valeurs saisies et/ou la sélection effectué dans les listes déroulantes.
Annuler	Clique sur ce bouton permet de revenir : • aux dernières valeurs saisies et/ou aux dernières sélections effectuées. • à l'écran précédent.
Ajouter	Clique sur ce bouton permet d'afficher une nouvelle fenêtre pour en renseigner les champs utiles à l'ajout d'un objet.
Modifier	Clique sur ce bouton permet d'afficher une nouvelle fenêtre afin de modifier les champs accessibles d'un objet préalablement sélectionné.
Supprimer	Clique sur ce bouton permet de supprimer d'une liste un objet sélectionné.
Fermer	Clique sur ce bouton permet de fermer la fenêtre et de revenir à la fenêtre précédente sans prendre en compte la saisie.
Effacer	Clique sur ce bouton permet d'effacer toute saisie à l'écran.

5.3 Services optionnels

Dans le menu Demarrer, selectionnez Tous les programmes; l'écran ci-contre apparait.

Cliquez à l'aide du bouton gauche sur Livebox / Services Optionnels pour afficher l'écran suivant :

La partie gauche de l'écran de bienvenue affiche tous les services optionnels proposés à votre livebox c'est à dire :

Accès Internet

Telephonie par ADSL

TV par ADSL

Visiophonie par ADSL

Livezoom

Photoblog

Pour occulter ces menus, cliquez sur le bouton. faire reapparaitre, cliquez de nouveau sur ce bo

Mes services

Pour les

5.3.1 Accès Internet

Pour acceder à ce service vous devez obligatoirement souscrite un abonnement spécifique auprès de votre Fournisseur d'Accès à Internet.

L'écran ci-contre apparaîtès que vous avez sélectionné les Services optionnels (cf. § 5.3).

Champ	Signification
Identifiant de connexion	Affiche l'identifiant de connexion saisi lors de l'installation.
Mot de passage de connexion	Affiche le mot de passage de connexion saisi lors de l'installation.

Remarque :

Vous avez pu avoir saisi un identifiant et/ou un mot de passer de connexion erronés sans que cela vous empêche de terminer l'installation. Dans ce cas, l'état de la connexion affiche Négociation en cours.

Saisissez de nouveau les paramètres fournis par votre Fournisseur d'Accès à

Internet puis cliquez sur le bouton Valider pour prendre en compte la saisie. Si la connexion a Internet a reussi, I'etat de la connexion affiche Synchronisé.

Il faut avoir saisi le nom d'utilisateur et le mot de passer (délivrés par votre Fournisseur d'Accès à Internet) pour activer le service Internet.

Déconnecter	Clique ce bouton pour couper le lien PPP et ainsi désactiver le service Internet. Dans ce cas, vous pouvez utiliser ses identifiants de connexion ailleurs.
Connector	Clique ce bouton pour rétablit le lien PPP et ainsi activer le service Internet.

Remarque: Si I'etat de la connexion affiche Inactif, le bouton Apparait; le lien PPP est rompu. Cliquez sur ce bouton pour tenter de rétabrir le lien.

Lorsque le lien est rétabli, l'état de la connexion affiche Synchronisé et le bouton Déconnecter apparaît.

5.3.2 Télephonie par ADSL

Pour acceder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de votre Fournisseur d'Accès à Internet.

Dans la partie gauche de l'écran de bienvenue, cliquez sur Telephonie par ADSL; l'écran ci-contre apparait.

Configuration de la fonction Telephonie par ADSL

Le service Télephonie par ADSL est actuellément : désacté

Votre numero de telephone est le : numero de telephone indisponible.

Gestion de mes services Telephonie par ADSL Orange

Si l'etat de votre service Télephonie par ADSL affiche désactivié, cela indique que vous n'avez pas contracté d'abonnement à ce service. Notre numéro de téléphone est indisponible.

Cliquez sur le bouton Acceder pour acceder au site wanahoo: http://livephone.wanahoo.fr/php/personnalisation.php Ce site permet de vous renseigner auprès du service client Orange.

Si l'etat de votre service Télephonie par ADSL affiche activé, cela indique que vous avez contracté un abonnement à ce service. Notre numéro de téléphone est affché (par exemple

08 71 12 34 56). Cliquez sur le bouton Acceder pour acceder a votre compte par le biais du site wanahoo.

5.3.3 TV par ADSL

Objet: Ce service permet de receivevoir des chaînes de télévision numérique sur votre téléviseur. Cette transmission de télévision s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL, d'un décembre TV numérique et de votre SAGEM F@st™ 3202.

Pour acceder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de France Telecom (abonnement Maligne TV par exemple).

Dans la partie gauche de l'écran de bienvenue, cliquez sur TV par ADSL; l'écran ci-contre apparait.

Ce service est activé par défaut. Si vous désirez le désactiver, cliquez sur le bouton

La fenêtre ci-contre apparait.

Cliquez sur OK pour confirmer le changement de service.

La fenêtre ci-contre vous invitant à patienter apparait

A la fin du processus, l'écran suivant apparait.

Quand le service TV par ADSL est activé, le port Eth Jaune est réservé au service TV ; il n'est pas utilisable pour acceder à Internet.

Quand le service TV par ADSL est désactivé, le port Eth Jaune est utilisable pour acceder à Internet. Sa plage d'adresse IP est 192.168.1.1/24.

5.3.4 Visiophonie par ADSL

Objet : Ce service permet grâce à votre visiophone de voir votre interlocuteur tout en lui parlant, de montré des photos, des vidés, des MMS. Cette transmission d'images s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL et de votre Livebox.

Pour acceder à ce service vous devez obligatoirement souscrite un abonnement spécifique auprès de France Telecom (abonnement Maligne visio par exemple).

Dans la partie gauche de l'écran de bienvenue,

cliquez sur Visiophonie par ADSL ; l'écran ci-contre apparait. Ce service est désacté par défaut. Si vous désirez l'activer, cliquez sur le

bouton Active

La fenêtre ci-contre apparait.

Cliquez sur OK pour confirmer le changement de service.

La fenêtre ci-contre vous invitant à patienter apparait

A la fin du processus, l'écran suivant apparait.

Quand le service routage Internet est activé, le port Eth Rouge est utilisable pour acceder à Internet. Sa plage d'adresse IP est 192.168.1.1/24.

Quand le service routage Internet est désactivé, le port Eth Rouge est utilisable pour acceder au service de visiophonie. (voir votre Fournisseur d'accès à Internet). Il n'est pas utilisé pour acceder à Internet.

5.3.5 Livezoom

Objet : Ce service vous permet d'acceder à uneamera Wi-Fi en temps réel depuis n'importé quel ordinateur connecté à Internet.

Dans la partie gauche de l'écran de bienvenue, cliquez sur Livezoom.

Trois cas sont à considérer :

1

Ce service n'est pas installé ; l'écran ci-dessus apparait.

Le champ "statut" affiche : Livebox non configurée.

Le champ "Le service livezom est" affiche : désactivement.

Lorsque la Livebox n'est pas configurée pour receivevoir le service Livezoom, le service est obligatoirement désactifé et vous ne pouvez enaucun cas utiliser ce service.

2

Ce service est activé ; l'écran ci-contre apparait.

Le champ "statut" affiche : Livebox configurée.

Le champ "Le service livezom est" affiche : activé.

Vous pouvez utiliser ce service.

Pour tout connaître sur ce service (telechargement du logiciel d'installation et installation proprement dite), veuillez consulter le site suivant :

http://wanahoo.fr fais rechercher livezoom.

Si vous le désirez, vous pouvez désactiver le service livezoom en cliquant sur le bouton

A la fin du processus, l'écran ci-contre apparait.

3

Ce service n'est pas activé ; l'écran ci-dessus apparaît.

Le champ "statut" affiche : Livebox configurée

Le champ "Le service livezom est" affiche : désactivement

Cliquez sur le bouton activer le service livezoom.

pour

A la fin du processus, l'écran ci-contre apparait.

5.3.6 Photoblog

Objet : Ce service permet de déposer des photos sur un blog (site personnelisé Internet) et de les faire partager en toute convivialité à des invitations.

Avant d'utiliser ce service, vous doivent avoir préalablement créé votre blog. Pour ce faire, veuilles consulter le site suivant :

http://photoblog.orange.fr/livebox

Dans la partie gauche de l'écran de

Bienvenue, cliquez sur Photoblog; I'ecran ci-contre apparait.

Cliquez sur le bouton activer pour activer le service Photoblog.

L'écran ci-contre apparait.

Saisissez le nom de votre photoblog Orange

puis cliquez sur le bouton Valider pour prendre en compte la saisie.

L'écran ci-contre apparait.

Si vous désirez modifier le nom du photoblog

utilisé, cliquez sur le bouton

Vos retournez à l'étépe précédente.

Si vous désirez désactiver le transfert Bluetooth pour l'utilisation du photoblog,

cliquez sur le bouton Désactiver

L'écran ci-contre apparait.

5.4 Informations

5.4.1 Présentation

Cliquez sur Informations dans la partie gauche de l'écran de bienvenue pour afficher les 8 menus de la rubrique "Informations".

La selection d'un menu permet d'ouvrir la fenêtre d'information correspondante pour vérifier l'état des connexions et les paramètres de configuration de votre Passerelle Résidentielle (adresses IP et MAC par exemple):

5.4.2 Sélection de la langue

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sur Sélection de la langue dans la liste des services proposés

L'écran ci-contre apparait. Sélectionnez la langue de votrechoix dans le menu déroulant et confirmez enclinquant sur le

bouton

Selection de la langue

5.4.3 Connexion ADSL

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis selectionnez Connexion ADSL dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux débits ADSL sur votre ligne, dans le sens montant et dans le sens descendant.

Champ	Signification
Etat de la ligne ADSL	Affiche l'état du lien ADSL :NON MONTEE : Synchronisation en cours : L'ordinateur a déetecté la présence de la passerelle résidentielle sur l'un de ses ports USB ou Ethernet dédiés et la synchronisation ADSL est en cours. ou ligne non connectée : La ligne n'est pas connectée.OPERATIONNELLE : La passerelle résidentielle est opérationnelle ; la liaison ADSL est synchronisée. Il est possible d'établit une connexion à Internet.
Débit descendant	Affiche le débit descendant ou entrant (données en provenance du réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).
Débit montant	Affiche le débit montant ou-sortant (données émises vers le réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).

5.4.4 Sans fil 802.11g

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis selectionnez Sans fil 802.11g dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations relatives au réseau sans fil 802.11g.

Champ	Signification
SSID	Affiche le nom du réseau sans fil et indique l'activation de la diffusion duSSID sur le réseau.
Canal	Indique le numéro du canal radio utilisé.
Mode	Affiche le mode de fonctionnement sélectionné : ➢ 802.11 g : Votre Passerelle Résidentielle n'accepte que les clients IEEE802.11g. ➢ ou 802.11 b+g (Mixte) : Votre Passerelle Résidentielle accepte les clients IEEE802.11b et IEEE802.11g.
Stations connectées	Fournit le nombre de stations liées au serveur via le réseau sans fil et leur adresse MAC.
Cryptage	Precise les options activées pour assurer la protection des données sur le réseau (Aucune, chiffrement WEP, chiffrement WPA) et détaillie les caractéristiques du cryptage utilisé.
Filtrage MAC	Renseigne sur l'état Désactivé ou Activé du filtrage par adresses MAC qui permet de sélectionner les ordinateurs ayant accès au réseau.

5.4.5 Bluetooth

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez Bluetooth dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations correspondant à la fonctionnalité Bluetooth.

5.4.6 LAN

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez LAN dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations LAN.

Champ	Signification
Adresse IP locale	Fournit l'adresse IP de chaque interface de la Passerelle Résidentielle, vue du LAN.
Adresse Mac Ethernet	Procure l'adresse physique de chaque interface (12 caractères hexadécimaux).
Masque de réseau	Affiche le masque de sous-réseau.
Serveur DHCP	Etat du serveur DHCP (Démarré ou Arrêté).
Adresses allouées	Nombre d'adresses distribuées par le serveur DHCP sur le réseau local, sur chaque interface.

5.4.7 Logiciel

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez Logiciel dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations relatives au logiciel implanté dans votre passerelle résidentielle.

Champ	Signification
Nom	Indique le nom de la passerelle résidentielle
Version logicielle	Indique la version du logiciel de l'équipement.
Récédence	Code de référence du logiciel de l'équipement.

5.4.8 USB

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis sélectionnez USB dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations relatives à l'interface USB.

Champ	Signification
Information USB	Précise l'état de la connexion de la passerelle résidentielle à un ordinateur, par son interface USB (NON CONNECTE, CONNECTE).

5.4.9 Voix sur IP

Dans la partie gauche de l'écran de bienvenue, cliquez dans la rubrique Informations, puis selectionnez Voix sur IP dans la liste des services proposés

L'écran ci-contre apparait et vous donne accès aux informations correspondant au service Voix sur IP.

Champ	Signification
Etat PHONE1	Précise l'état du terminal téléphonique exploitant la fonction Voix sur IP (Raccroché ou Décroché).

5.5 Configuration de votre Passerelle Résidentière : Rubrique "Menu Basic"

Cette rubrique contient de gauche à droite de l'écran de bienvenue les menus suivants :

• Contrôle d'accès (cf. 5.5.1),
  Paramétrage LAN & DHCP (cf. 5.5.2),
• Serveurs LAN (cf. 5.5.3),
  Réseau sans fil (cf. 5.5.4),
  Sauver / Effacer / Redémarrer (cf. 5.5.5).

Pour acceder à ces menus, cliquez dans la barre des menus située dans la partie supérieure de l'écran d'accueil.

5.5.1 Contrôle d'accès

Objet : Ce menu vous permet de visualiser le "Nom d'utilisateur" permettant d'acceder aux écrons de configuration de votre Passerelle Résidentielle. Il permet également de modifier le "Mot de Passe" associé à ce "Nom d'utilisateur".

Cliquez sur le menu Contrôle d'accès.

L'écran ci-contre apparait.

Nom de l'utilisateur	"Nom d'utilisateur" admin par défaut
Services	Mode d'accès autorisé : HTTP : configuration par HTTP, FTP : Mise à jour du logiciel par FTP.
Permissions	Administration (lecture et modification).

Remarque: Ces informations ne peuvent pas etre modifiées.

Bouton "Changer le Mot de Passe" (de votre Passerelle Résidentière)

Cliquez sur

pour changer le "Mot de Passe" de votre Passerelle Résidentielle.

L'écran ci-contre apparait.

Ancien mot de passer	Entrez votre ancien "Mot de Passe"
Nouveau mot de passer	Entrez un nouveau "Mot de Passe"
Confirmer le nouveau mot de passer	Confirmez le nouveau "Mot de passe"

5.5.2 Paramétrage LAN & DHCP

Cliquez sur le menu Paramétrage LAN & DHCP.

L'écran ci-contre apparait.

La signification des champs affichés à l'écran est explicée dans les tableaux ci-après.

1) Paramétrage LAN

Objet : Ce menu vous permet de visualiser l'adresse IP et le masque de sous-réseau de votre réseau local (LAN, wlan0, eth0, bth0 ...). Des paramètres par défaut sont pré-configurés.

Chaque interface (ETH, USB, WLAN, Bluetooth) définit une même plage d'adresse IP, c'est-à-dire : 192.168.1.1/24.

Champ	Signification
Adresse IP	Ce champ affiche l'adresse IP dédiée aux différentes interfaces de la Passerelle Résidentielle dans le réseau local.
Masque de sous-réseau	Ce champ affiche le masque de sous-réseau local dédié aux différentes interfaces.

2) List des entrées DHCP

Objet : Ce menu vous permet de visualiser les valeurs affectées aux différents paramétres du serveur DHCP pour chaque interface utilisé. Il permet d'activer, ou de désactiver, le serveur DHCP.

Champ	Signification
Sous-réseau	Adresse de sous-réseau IP
Masque de réseau	Masque de sous-réseau du réseau IP.
Début IP	La première adresse attribuée par le serveur DHCP. Remarque: Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.
Fin IP	La dernière adresse attribuée par le serveur DHCP. Remarque: cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.
Passerelle	Adresse IP de la passerelle.
Broadcast	Adresse IP de diffusion de sous-réseau du réseau IP.
DNS Primaire	Adresse primaire du serveur de nom de Domaine Note.党的建设 Résidentielle est configurée par défaut pour replir la fonction de relais DNS
DNS Secondaire	Adresse secondaire du serveur de nom de Domaine
Durée d'activation	Période de Disponibilité (en jours) de chaque adresse IP attribuée. La valeur par défaut affichée est 7 (jours).

Les valeurs qui s'affichent dans les différents champs sont dédiées à une interface.

Boutons "Démarrer / Arrête"

Bouton	Signification
Démarrer	Cliquez sur ce bouton pourmettre "En Service"le serveur DHCP ; le boutonArrête s'affiche.
Arrête	Cliquez sur ce bouton pourmettre"Hors Service"le serveur DHCP ; le boutonDémarrer s'affiche.

5.5.3 Serveurs LAN

Objet: Ce menu vous permet d'une part de contrôler l'accès à la configuration de votre Passerelle Résidentielle depuis Internet, et d'autre part, d'autorisier l'hébergement de serveurs dans votre LAN.

Cliquez sur le menu Serveurs LAN.

L'écran ci-contre apparait.

1) Accès à la configuration du routeur par le réseau distant

Champ	Signification	Valeur par défaut
Accès autorisé	Sélectionnez Oui pour autoriser l'accès aux écrans de configuration de votre Passerelle Résidentielle depuis Internet.Sélectionnez Non pour interdire ce type d'accès. Par défaut, l'accès n'est pas autorisé.	Non
Port public	Renseignez ce champ avec la valeur du port TCP permettant l'accès à votre Passerelle Résidentielle (valeur comprise entre 1 et 65 535).	0

Pour des raisons de sécurité, il est recommendé de laisser cet accès fermé (Accès autorisé à Non).

2) List des serveurs installés sur le réseau local

Bouton "Ajouter"

Afin d'autoriser l'accès depuis Internet à un serveur installé sur votre réseau local, il est nécessaire:

1) D'indiquer à la Passerelle Résidentielle l'adresse de l'ordinateur qui héberge le serveur afin qu'elle redirige vers cet ordinateur les requêtes qu'elle recoit. Nous vous conseillons de donner une adresse IP fixe à votre serveur.
2) D'autoriser (à l'aide de filters IP) les requêtes reçues à entrer sur votre réseau local. En effet par défaut le Pare-feu de la Passerelle Résidentielle est activé et interdit les connexions venant d'Internet.

Cette configuration est à réaliser une fois pour chaque serveur ou ordinateur qui utilise ces logiciels. Pour la réaliser, il faut que la connexion avec votre FAI soit établie (c'est à dire que l'on puisse surfer).

Ajouter Ajouter pour ajouter un serveur sur votre LAN.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après) puis cliquez sur

pour prendre en compte

la saisie.

Champ	Signification
Nom du serveur	Indiquez le nom de votre serveur (par exemple Serveur_01).Remarque: Vous pouvez donner un nom de votre choix.
Accès Activé	Sélectionnez Oui pour activer le serveur et Non pour le désactiver dans la liste déroulante.
Protocole	Sélectionnez le protocole de la couche Transport que vous désirez utiliser (TCP ou UDP). Veuillez consulter le tableau ci-après pour plus d'informations.
Du port	Début de la plage de port utilisé par votre serveur, ou numéro du port unique. Veuillez consulter le tableau ci-après pour plus d'informations.
Au port	Fin de la plage de port utilisé par votre serveur.
Adresse IP Locale	Saisissez l'adresse IP de votre serveur sur votre LAN.Elle doit appartenir à la plage d'adresse qui correspond à l'interface utilisée pour relier votre serveur au réseau local (voir §5.5.2).

Il est impératif de sauvegarder les configurations que vous venez de spécifique avant de redémarrer votre Livebox.

En cas d'omission, les informations correspondantes serontient perdues.

La configuration précédemment désigne peut être requise si vous souhaitez héberger un serveur de type ftp, http, email... dans votre LAN.

Suivant le type de serveurs que vous souhaitez installer, les paramètres à indiquer sont différents :

	Accès Serveur FTP privé depuis Internet	Accès Serveur HTTP privé depuis Internet
Protocole	TCP	TCP
Port	20 ou 21	80

Pour supprimer un serveur LAN de la liste ou modifier ses paramètres, il est impératif de le sélectionner en cochant la case Sélection.

5.5.4 Réseau sans fil (selon version)

Votte Passerelle Résidentielle offre un service de Point d'Accès reseau sans fil selon la norme 802.11b et 802.11g.

Objet: Ce menu permet de configurer tous les paramétres d'un réseau sans fil (Wi-Fi), d'activer ce réseau et de filtrer toutes les adresses MAC.

5.5.4.1 Ajout d'un ordinateur dans le réseau sans fil et configuration

La configuration par défaut de votre Passerelle Résidentielle est optimisée pour requérir un minimum d'interventions de configuration.

Cependant, you pouvez personneliser votre passerelle avec vos propres parametes, en utilisant les informations du 5.5.4.3 .

1. Ajout d'un ordinateur

La Passerelle Résidentielle utilise l'adresse MAC (pour plus d'informations se reporter au §5.5.4.2) du composant réseau sans fil 802.11b ou 802.11g de votre ordinateur pour le faire figurer dans la liste des stations autorisées à communiquer sur le réseau sans fil.

L'adresse MAC d'un ordinateur peut être ajoutée dans la liste d'adresses MAC autorisées automatiquement.

Pour cela, appuyez sur le bouton d'association (marquage REG). La Passerelle Résidentielle passée en mode association, levoyant WiFi / Bluetooth clignote. Configurez le SSID et la clé WEP sur cet ordinateur et utilisez l'ordinateur ensuite pour vous connecter à la Passerelle Résidentielle en WiFi.

Le SSID et la clé de cryptage WEP, proposés par défaut, figurent sur le coffret et également sur les emballages du produit et du CD ROM d'installation de votre Passerelle Résidentielle ("Livebox®").

La Passerelle Résidentielle autorise cette configuration pendant une période de cinq minutes. Durant cette période, le clignotement duvoyant se maintain et vous indique que la passerelle est disponible pour recevoir les paramétres de votre ordinateur.

Si nécessaire, vous pouvez appuyer de nouveau sur le bouton pouvoir REG pour-disposer de périodes supplémentaires de cinq minutes pour poursuivre la configuration.

2. Configuration

Si le module de communication radio 802.11b ou 802.11g utilisé par votre ordinateur est un accessoire SAGEM, insérez le CD d'installation dans votre lecteur et paramétrrez le SSID et la clé de cryptage WEP ou WPA.

Dans le cas contraire, pour configurer le SSID et la clé WEP ou WPA sur votre ordinateur, veillez consulter la documentation livrée avec votre accessoire Wi-Fi. Ces éléments sont paramétrables grâce à l'application installée avec les pilotes de votre accessoire Wi-Fi.

Sous Windows XP, cette configuration est possible via les propriétés de votre connexion sans fil.

5.5.4.2 Quelques définitions techniques

L'utilisation d'un réseau sans fil 802.11b nécessite de prendre des protections contre certaines malveillances telles que :

1) l'utilisation de la connexion Internet à l'insu du propriétaire du réseau sans fil,
2) l'esponnage des données échangées sur le réseau sans fil.

Pour vous protégger, le SAGEM F@st™ 3202 a mis en place les parades suivantes :

Contré l'utilisation de la connexion Internet à l'insu du propriétaire du réseau sans fil :

Protection par personnelisation du SSID,
- Protection par filtrage d'adresses MAC.

Contré l'esponnage des données échangées sur le réseau sans fil :

Protection par chiffrement WEP ou WPA.

SSID :

Le SSID est l'identifient de votre réseau sans fil. Pour que votre réseau sans fil fonctionne, il faut entre le même SSID sur votre Passerelle Résidentielle et sur l'ensemble des ordinateurs constituent votre réseau sans fil.

Adresse MAC :

Lorsque le filtrage par adresse MAC est activé, le SAGEM F@st™ 3202 ne laïssse passer que les données en provenance et à destination des stations prédéterminées.

Pour être connue du SAGEM F@st™ 3202, une station doit être entrée, par son adresse MAC, dans la liste des filtres MAC de la passerelle résidentielle.

L'adresse MAC est le numero d'identification des cartes reseau.

Une adresse MAC est un identifient qui identifie de manière unique une interface de réseau Ethernet.

Pour obtenir l'adresse MAC d'une carte réseau sans fil :

• sous Windows 98 : Démarrer puis Exécuter, saisir winipcfg.
• sous Windows XP, 2000, Me : Démarrer puis Exécuter, saisir cmd puis ipconfig /all. Validez par Entrée.
• Identifiez votre carte réseau sans fil dans la liste qui apparait à l'aide de la ligne «Description».
• L'adresse MAC recherche correspond à la ligne «Adresse physique». Elle est constituée de 12 caractères codés en hexadecimal (chiffres de 0 à 9 ou lettres de A à F).

WEP:

La clé WEP (Wired Equivalent Privacy) sert à crypter les informations échangées sur votre réseau sans fil, elle est partagée par l'émetteur et le récepteur du message.

Comme le SSID, cette clé WEP doit être configurée à l'identique sur chaque ordinateur de votre réseau sans fil ainsi que sur votre Passerelle Résidentielle.

Le format de la clé WEP proposé par la Passerelle Résidentielle est tel que définir par la norme IEEE 802.11b.

Les clés peuvent être de différente longueur. Plus une clé est longue et plus les données sont protégées. Deux longueurs de clés sont disponibles sur la Passerelle Résidentière:

• clé de cryptage à 64 bits,
• clé de cryptage à 128 bits.

Une clé de cryptage à 64 bits est constituée de 5 × 2 caractères codés en hexadecimal (chiffres de 0 à 9 ou lettres de A à F).

Une clé de cryptage à 128 bits est constituée de 13 × 2 caractères codés en hexadécimal (chiffres de 0 à 9 ou lettres de A à F).

Dans la documentation des péripériques 802.11b, la clé de cryptage à 64 bits est parfois appelée clé de cryptage à 40 bits. En effet elle est constituée de 40 bits à configurer dans la Passerelle Résidentielle et les stations, et de 24 bits qui sont généres automatiquement et transmis dans le message échangé.

De même la clé de cryptage à 128 bits est parfois appelée clé de cryptage à 104 bits.

Remarque: La clé sélectionnée sera systématiquement utilisée par la Passerelle Résidentielle pour chiffrer les messages à émettre. Le message émis est constitué des données chiffrées et du numéro de la clé (clé n°1, 2, 3 ou 4) qui a servi au chiffrement. Pour que la station puisse déchiffrer le message reçu, il est donc nécessaire qu'elle ait la même clé configurée au même numéro.

WPA :

WPA (Wireless Protected Access) est une norme qui inclut des mécanismes de cryptage et de contrôle d'accès. Elle est d'une grande efficacité en matière de sécurité.

WPA utilise les protocôtes de cryptage AES (Advanced Encryption Standard) et TKIP (Temperal Key Integrity Protocol). Ce dernier, le plus couramment usité, utilise un'algorithmé plus puissant que celui utilisé pour le WEP (Wired Equivalent Privacy).

Contrairement au cryptage WEP, la clé de 128 bits est changée dynamiquement ; ce qui rend plus difficile le piratage.

Pour configurer votre WPA (cf. § 5.5.4.3), vous devez sélectionner un protocole puis saisir une phrase.

5.5.4.3 Configuration du réseau sans fil sur votre Passerelle Résidentière (selon version)

Cliquez sur le menu Réseau sans fil.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après).

1) Service Réseau sans fil (802.11g)

La partie supérieure de l'écran affiche l'état activé ou désactivé du réseau sans fil, résultat de la première sélection opérée en cliquant le bouton Activer / Désactiver localisé dans la zone supérieure de l'écran.

Le bouton Activer / Désactiver prend le nom de la commande permettant le changement d'etat :

Activer, lorsquelereseauestdésactivé.

Désactiver, lorsqu'el réseau est activé.

Par défaut, le réseau sans fil 802.11 est activé.

permét d'éteindre le réseau sans fil 802.11.

2) Désactivation / Activation du service Réseau sans fil

Bouton	Signification
Déactiver	Cliquez sur ce bouton pour désactiver votre service "réseau sans fil"; le bouton Activer s'affiche.
Activer	Cliquez sur ce bouton pour activer votre service "réseau sans fil"; le bouton Déactiver s'affiche.

3) Paramétrage Réseau sans fil

Objet : Ce menu permet de configurer les paramètres essentiels de votre réseau sans fil (WLAN) 802.11 et de configurer certains paramètres de sécurité.

Cet écran n'est disponible que si la fonction "Réseau sans fil" est activée dans votre Passerelle Résidentielle. Consultez votre Fournisseur pour plus d'informations.

Champ	Signification	Valeur par défaut
SSID	Le champ SSID est personnelisé pour votre Passerelle Résidentielle. Il est indiqué sur l'étiquette collée sur le coffret et sur les emballages du CD et du produit.	Livebox-xxxx Exemple:Livebox-ec00
Canal	Sélectionnez le canal souhaité dans la liste déroulante (canal 1 à canal 13). Par exemple, le canal "10" correspond à la fréquence de 2457 MHz. Conformez-vous aux règles de Déclaration CE de conformité / Radio énumérées en Annexe B au paragraph B.2.	10
Mode	Permet de désirir le mode 802.11 g ou 802.11 b+g. En mode 802.11 g, votre Passerelle Résidentielle poursra communier exclusivement avec des clients 802.11g, aucune communication ne pourra avoir lieu avec des clients 802.11b. Ce mode permet d'améliorer les débits lorsque des clients 802.11g sont utilisés. En mode 802.11 b+g, le point d'accès pourra communier avec des clients 802.11g et 802.11b. Les performances des clients 802.11g sont alors limitées.	802.11 b+g
Adresse MAC	Cliquez sur Désactivé ou Activé pour respectivement désactiver ou activer le filtrage MAC.	Activé
Sécurité	Permet de selectionner dans la liste déroulante : Aucune Aucune protection n'est assuré sur le réseau sans fil. WEP Activation du chiffrement WEP (Wired Equivalent Privacy). En sélectionnant "WEP", le bouton Configuration WEP apparaît. WPA Activation du WPA (Wireless Protected Access). En sélectionnant "WPA", le bouton Configuration WPA apparaît.	WEP

Remarque: Le SSD des premières Passerelles Résidentielles est de type "Wanaroo_xxxx".

Voudeze préalablement activer la protection WPA en selectionnant WPA dans le

champ "Sécurité" avant de cliquer sur le bouton pour configurer cette fonction.

Cliquez sur le bouton

Configuration WPA

L'écran ci-contre apparait. Renseignez les champs affichés à l'écran (voir tableau ci-après).

Configuration WPA

Encrypted

A

uer

C

Fermer

Champ	Signification	Valeur par défaut
Passphrase	Saisissez un vocable (8 à 64 caractères alphonumériques). • Conserve la phrase de cryptage dans un endroit sûr. • Evitez de la noter dans un fichier qui se trouverait sur votre ordinateur.	password
Encrypted	Le mode de cryptage n'est pas modifiable.	TKIP

La phrase de cryptage WPA sert à crypter les données qui circulent sur votre réseau sans fil.

Configurez tous les ordinateurs associés à votre réseau sans fil avec la même phrase de cryptage WPA.

Pour que la protection soit plus efficace (clé difficilement décryptable).

Cette phrase doit impératifement être :

supérieure à 20 caractères.
- composée de mots qui ne doivent pas exister dans le dictionnaire.

Voudeze pralablement activer le chiffrement WEP en selectionnant WEP dans le

champ "Sécurité" avant de cliquer sur le bouton pour configurer le chiffrement WEP.

Configuration WEP

Cliquez sur le bouton

Configuration WEP

L'écran ci-contre apparait. Renseignez les champs affichés à l'écran (voir tableau ci-après).

Configuration WEP

Appliqueur

Fermer

Champ	Signification	Valeur par défaut
Type de WEP	Sélectionnez 64 bit ou 128 bit pour respectivement un chiffrement à 64 bits ou à 128 bits.	128 bit
Clé	• La clé WEP indiquée est personnalisée pour votre Passerelle Résidentielle. • Elle est indiquée sur l'étiquette collée sur le coffret et sur les emballages du CD-ROM et du produit. • Vous pouvez modifier les clés en les saissant directement dans les cases. • Les caractères sont «0» à «9» et «A» à «F」. • Conserve les clés notées dans un endroit sûr. • Evitez de les notes dans un fichier qui se trouverait sur votre ordinateur.	Personnalisée

La clé WEP sert à crypter les données qui circulent sur votre réseau sans fil.

Configurez tous les ordinateurs associés à votre réseau sans fil avec la même clé WEP.

Bouton "Editor la liste de contrôle MAC"

La fonction filtrage des adresses MAC permet de limiter le nombre d'ordinateurs ayant accès à votre réseau sans fil.

Cliquez sur le bouton

Editor la liste de contrôle MAC

pour afficher la liste des adresses MAC des clients stations connectés au réseau sans fil.

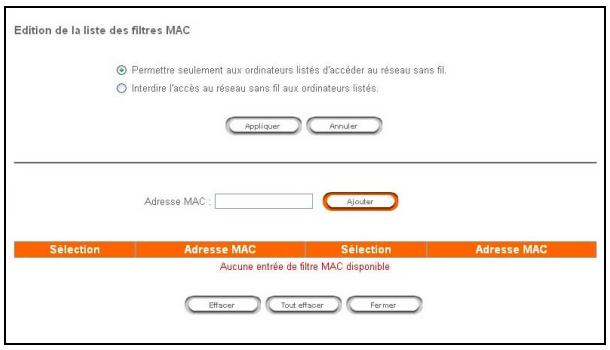

L'écran ci-contre apparait.

Pour ajouter une adresse MAC : Renseignez les champs affichés à l'écran (voir tableau ci-après).

Champ	Signification	Valeur par défaut
Permettre仅仅 aux ordinateurs listés d'accéder au réseau sans fil ou Interdire l'accès au réseau sans fil aux ordinateurs listés	Sélectionnez une de ces propositions, en cliquant sur le bouton correspondant à votrechioix : Seuls les ordinateurs dont l'adresse MAC de l'accessoire de réseau sans fil est dans la liste peuvent utiliser le réseau sans fil, les autres sont rejetsés. Les ordinateurs dont l'adresse MAC de l'accessoire de réseau sans fil est dans la liste ne peuvent pas utiliser le réseau sans fil.	Permettre仅仅 aux ordinateurs listés d'accéder au réseau sans fil
Adresse MAC	Saisissez les adresses MAC à filtrer (adresses des ordinateurs autorisés à se connecter au réseau sans fil), puis cliquez sur le boutonAjouter.	-

Effacer	Cliquez sur ce bouton pour effacer une adresse MAC (voir icône avertissement).
Tout effacer	Cliquez sur ce bouton pour effacer toutes les adresses listées.

Pour effacer une adresse MAC, il est impératif de la seLECTIONner en cochant la case Sélection.

Une fois la configuration de votre réseau sans fil sur votre Passerelle Résidentielle terminée, n'oubliez pas de sauvegardner la configuration.

Pour ce faire :

• Sélectionnez le menu (Basic) Sauver / Effacer / Redémarrer, accessible à partir de la barre horizontalité située à droite du logo "livebox", puis Cliquez sur le bouton Sauver.

5.5.5 Sauver / Effacer / Redémarrer

Cliquez sur le menu Sauver / Effacer / Redémarrer.

L'écran ci-contre apparait.

Sauver	Permet de sauvegarder les paramètres de configuration courante dans la mémoire permanente de votre Passerelle Résidentielle.
Effacer	Permet d'effacer les paramètres actuels et de recouvrer les paramètres par défaut de votre Passerelle Résidentielle.
Redémarrer	Permet de redémarrer votre Passerelle Résidentielle.

Pour recouvrer les paramètres par défaut, il est impératif de redémarrer votre SAGEM F@st™ 3202.

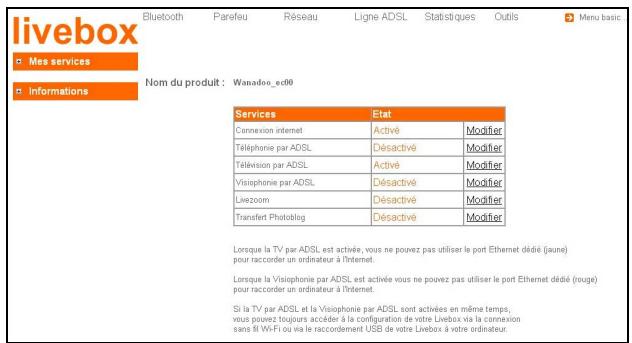

5.6 Configuration de votre Passerelle Résidentière: Rubrique "Configuration Avancée ..."

Les menus de la rubrique "Configuration Avancée" donnent accès aux paramètres détaillés de la passerelle résidentielle, leur utilisation est destinée aux utilisateurs experimentés.

Cliquez sur dans la barre des menus sur la Configuration rubrique avancée ... ; l'écran ci-contre apparait

La barre des menus de la rubrique "Configuration Avancée" se substitue à la barre des menus de la rubrique Menu Basic.

Un bouton Menu basic ... apparait à l'extreme droit de la barre des menus de la rubrique "Configuration Avancée". Cliquez sur ce bouton pour returner à la rubrique Menu Basic ....

Les menus de cette rubrique s'affichent de gauche à droite de l'écran de bienvenue comme suit :

• Bluetooth (cf. 5.6.1),
• Parefeu (cf. 5.6.2),
  Réseau (cf. 5.6.3),
  Ligne ADSL (cf. 5.6.4),
  Statistiques (cf. 5.6.5),
• Outils (cf. 5.6.6).

5.6.1 Bluetooth

Objet : La norme Bluetooth permet une interconnexion radio de faible puissance à faible distance entre des ordinateurs, des PDAs (Personal Digital Assistant), des péripériques (imprimantes), des téléphones, des FAX, des lecteurs audio numériques.

Ce menu comporte deux sous-menus :

• Identité (cf. 5.6.1.1),
• Sécurité (cf. 5.6.1.2).

5.6.1.1 Identité

Cliquez dans le menu Bluetooth, puis selectionnez dans la liste déroulante le sous-menue Identité.

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Mon nom Bluetooth	Saisissez un nom pour votre réseauBluetooth.	Livebox-xxxxx

Remarque: Les noms des réseaux Bluetooth associés aux premières Passerelles Résidentielles sont de type "Wanahoo_xxxx".

5.6.1.2 Sécurité

Cliquez dans le menu Bluetooth, puis selectionnez dans la liste déroulante le sous-menue Sécurité.

L'écran ci-contre apparait.

1) Code PIN d'authentication

Champ	Signification	Valeur par défaut
Code PIN	Saisissez un code PIN d'authentication de façon à pouvoir appairer un équipement Bluetooth distant.	0000

2) Suppression des périhériques appairés

Selectionnez dans la liste, le périphérique que vous poulez supprimer puis cliquez sur le bouton Supprimer.

5.6.2 Parefeu

Objet : Cette fonction permet d'exercer un contrôle des accès de la Passerelle Résidentielle dans le but de la protégger des attaques extérieures.

Ce menu comporte trois sous-menus :

• Contrôle d'accès (cf. § 5.6.2.1),
  Politiques (cf. § 5.6.2.2),
• NAT (cf. § 5.6.2.3).

Un exemple de politique à creer est donné au § 5.6.2.4.

L'application de filters sur les interfaces LAN peut entraîner une impossibilité d'accès à l'interface de configuration de la Passerelle Résidentielle.

Si vous rencontre ce problème, veuilles remettre la passerelle en configuration usine en utilisant le bouton "Reset" (RST).

La procédure de return à la configuration usine est décrite au §.A.5

5.6.2.1 Contrôle d'accès

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menue Contrôle d'accès.

L'écran ci-contre apparait.

Renseignez les champs affichés à l'écran (voir tableau ci-après).

Bouton "Ajouter"

Ajouter Ajouter pour configurer un accès.

L'écran ci-contre apparait.

Champ	Signification
Nom de l'utilisateur	Saisissez un nom d'utilisateur
Mot de passer	Entrez un mot de passer
Services	Sélectionnez le mode d'accès autorisé en cochant la case du champ approprié : Configuration par HTTP (HTTP), Mise à jour par FTP.
Permissions	Sélectionnez Ordinaire (lecture seulement) ou Administration (lecture et modification).

Bouton "Modifier"

Cliquez sur

modifier les droits d'un utiliser.

L'écran ci-contre apparait.

Modification de configuration d'utilisateur

Nom de l'utilisateur

Ancienne autorisation

Nouvelle autorisation

Permissions

admin

HTTP FTP

HTTP FTP

Administration

---

Fermer

Champ	Signification
Nom de l'utilisateur	Non modifiable
Ancienne autorisation	Non modifiable
Nouvelle autorisation	Sélectionnez le mode d'accès autorisé : configuration par HTTP (HTTP), mise à jour par FTP.
Permissions	Sélectionnez Ordinaire (lecture seulement) ou Administration (lecture et modification).

Pour modifier les droits d'un utiliser, il est impératif de le selectionner en cochant la case Sélection.

Bouton "Changer le mot de passer"

Cliquez sur

Changer le mot de passer

pour changer le mot de passer

L'écran ci-contre apparait.

Changer le mot de passer

Ancien mot de passage

Nouveau mot de passage

Confirmer le nouveau mot de salle

P

oplique

。

Annule

rmer

Champ	Signification
Ancien mot de passer	Entrez l'ancien mot de passer.
Nouveau mot de passer	Entrez un nouveau mot de passer.
Confirmer le nouveau mot de passer	Confirmez le nouveau mot de passer.

Pour Supprimer un utilisateur ou changer le mot de passer d'un utilisateur, il est impératif de le sélectionner en cochant la case Sélection.

5.6.2.2 Politiques

Ce sous-menu donne accès aux commandes de configuration, d'activation ou de désactivation du Parefeu (Firewall).

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu Politiques.

L'écran ci-contre apparait et affiche la liste des filtres IP configurés.

Champ	Signification
Interface de réception	Nom de l'interface de réception : eth0, usb0, ph0, wlan0, ppp(0), ou n'importe laquelle (Toute)
Interface de transmission	Nom de l'interface de transmission : eth0, usb0, ph0, wlan0, ppp(0), ou n'importe laquelle (Toute)
Liste des politiques	Le tableau suivant précise l'ensemble des paramètres configurable pour une interface sélectionnée dans la liste.

Bouton "Ajouter"

Voudevez obligatoirement selectionner une interface (réception et transmission).

Lechoix de l'interface ne doit enaucun cas se porter sur Toute.

Cliquez sur pour ajouter une règle de filtrage, l'écran ci-contre apparait.

Champ	Signification
Séquence	Saisissez une priorité de règle de filtrage (Nombre le plus petit pour la règle la plus prioritaire). Remarque : Le numéro de séquence doit toujours être pair de manière à faciliter l'insertion de nouvelles règes (les règles créées sont numériétées de nouveau avec des valeurs impaires). La séquence 0 rend la règle de filtrage plus prioritaire sur toutes celles existantes.
Depuis adresse IP source	Pour sélectionner uniquement une adresse IP source, saisissez la dans le champ Depuis Adresse IP source.
Jusqu'à	Pour sélectionner une plage d'adresses IP source, saisissez en premier lieu l'adresse IP source de début de plage dans le champ Depuis Adresse IP source ensuite celle de fin de plage dans le champ Jusqu'à.
Depuis adresse IP destination	Pour sélectionner uniquement une adresse IP destination, saisissez la dans le champ Depuis Adresse IP destination.
Jusqu'à	Pour sélectionner une plage d'adresses IP destination, saisissez en premier lieu l'adresse IP destination de début de plage dans le champ Depuis Adresse IP destination ensuite celle de fin de plage dans le champ Jusqu'à.
Du port source	Pour sélectionner uniquement un Port source, saisissez le dans le champ Depuis Port source.
Jusqu'à	Pour sélectionner une plage de ports source, saisissez en premier lieu le port source de début de plage dans le champ Depuis Port source ensuite celui de fin de plage dans le champ Jusqu'à.
Du port destination	Pour sélectionner uniquement un Port source de départ, saisissez le dans le champ Depuis Port destination.
Jusqu'à	Pour sélectionner une plage de ports source de départ, saisissez en premier lieu le port source de début de la plage dans le champ Depuis Port destination ensuite celui de fin de plage dans le champ Jusqu'à.
Protocole	Sélectionnez l'un de ces protocoles : TOUS, TCP, UDP, ICMP, GRE, AH, ESP.
Action du firewall	Permettre : Autorise les paquets à traverser la passerelle résidentielle.Interdire1: Empêche les paquets de traverser la passerelle résidentielle sans envoyer de message vers l'émetteur de paquet.
ID de l'action NAT	Sélectionnez dans la liste déroulante l'identifiant de l'action NAT appliqué au Firewall (voir Nota).

Note: Si uniquement "Sélectionnez" apparait dans la liste déroulante, cela indique qu'aucune action n'a été créé (pour creer une action NAT, se reporter à l'onglet "Politique basée sur NAT" du sous-menu NAT du menu Parefeu).

Pour une meilleure compréhension de la configuration du pare-feu, se reporter à l'exemple donné au § 5.6.2.4.

Bouton "Lister"

Selectionnez préalablement une interface de réception et une interface de transmission puis cliquez sur Lister pour afficher la liste des Filtres IP configurés des interfaces sélectionnés.

Cliquez sur le bouton LiSter pour afficher la liste des Filtres IP configurés, l'écran ci-dessous apparait.

Pour obtenir la liste de toutes les interfaces, sélectionné Toute.

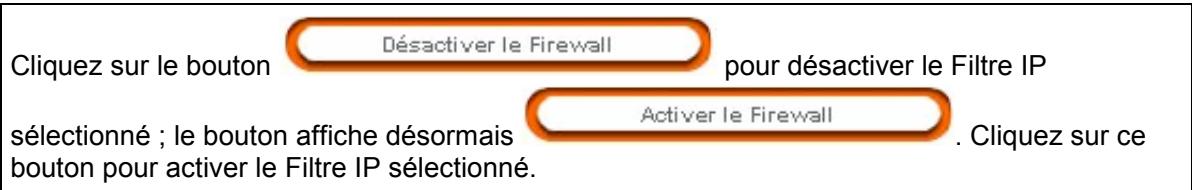

Bouton "Désactiver le Firewall/ Activer le Firewall"

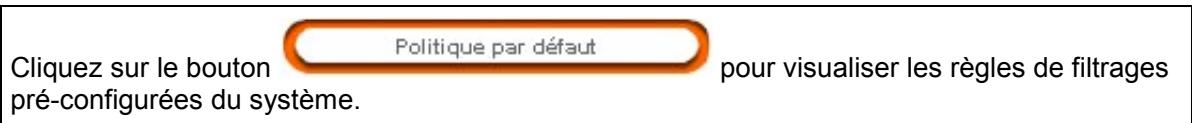

Bouton "Politique par défaut"

5.6.2.3 NAT

NAT est une fonction configurable de traduction d'adresse IP qui s'appliquera aux interfaces de la Passerelle Résidentielle que vous aurez activées pour cette fonction.

Plusieurs configurations de la fonction de traduction, les actions NAT, sont paramétrables et peuvent être activées comme indiqué au paragraph 2) ci-dessous.

1) Adresse publique NAT

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Adresse publique NAT.

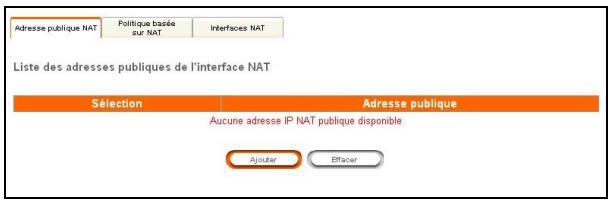

L'écran ci-contre affiche la liste des adresses publiques qui ont été ajoutées.

Bouton "Ajouter"

Cliquez sur le bouton pour ajouter des adresses publiques NAT.

Champ	Signification
Adresse publique	Saisissez une adresse WAN statique.

2) Politique basée sur NAT

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menue NAT puis sur l'onglet Politique basée sur NAT.

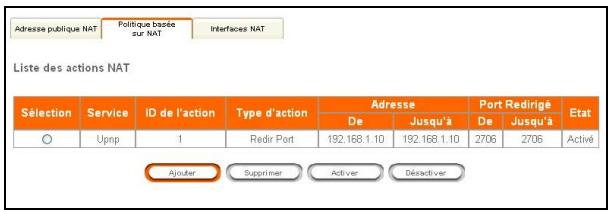

L'écran ci-contre affiche la liste des actions.

Bouton "Ajouter"

Cliquez sur le bouton pour ajouter une action NAT sur une adresse statique.

Champ	Signification	Valeur par défaut
NAT statique
Adresse NAT statique de départ	Saisissez une adresse NAT statique de départ.	Non sélectionné
Adresse NAT statique d'arrivée	Saisissez une adresse NAT statique d'arrivée	Non sélectionné
Adresse redirigée
Adresse redirigée de départ	Saisissez une adresse redirigée de départ.	-
Adresse redirigée d'arrivée	Saisissez une adresse redirigée d'arrivée.	-
Port redirigé
Port redirigé de départ	Saisissez un port redirigé de départ.	-
Port redirigé d'arrivée	Saisissez un port redirigé d'arrivée.	-

Bouton	Signification
Activer	Cliquez sur ce bouton pour activer une action NAT sélectionnée.
Déactiver	Cliquez sur ce bouton pour désactiver une action NAT sélectionnée.

3) Interfaces NAT

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menue NAT puis sur l'onglet Interfaces NAT.

L'écran ci-dessous affiche la liste des entrées NAT statiques configurées. Une entrée NAT statique permet de translater toutes les adresses d'une plage d'adresse locale (adresse source) en une adresse publique.

Cliquez dans la colonne Sélection, sur la ligne correspondant à l'interface dont vous souhaitez modifier l'état NAT

Liste des entrées des interfaces NAT
Selection	Interface	Etat du NAT
○	eth0	Désectifé
○	eth1	Désectifé
○	eth2	Désectifé
○	eth3	Désectifé
○	ph0	Désectifé
○	vif0	Désectifé
○	vif1	Désectifé
○	vif2	Désectifé
○	vif3	Désectifé
○	vif4	Désectifé
○	vif5	Désectifé
○	mer0	Désectifé
○	mer1	Désectifé
○	bth0	Désectifé
○	wlan0	Désectifé
○	usb0	Désectifé
○	atm0	Désectifé
○	atm1	Désectifé
○	atm2	Désectifé
○	atm3	Désectifé
○	atm4	Désectifé
○	atm5	Désectifé
○	atm6	Désectifé
○	atm7	Désectifé
○	ppp0	Désectifé
○	ppp1	Désectifé
○	ppp2	Désectifé
○	ppp3	Désectifé
○	ppp4	Désectifé
○	ppp5	Désectifé

Boutons "Désactiver" et "Activer"

Bouton	Signification
Déscientiver	Cliquez sur ce bouton pour désactiver NAT sur une interface (ethx, ph0, vifx, wlan0,bth0, usb0, atmex et pppx).
Activer	Cliquez sur ce bouton pour appliquer la fonction de traduction d'adresse IP NAT à l'interface que vous avez préalablement sélectionnée (ethx, ph0, vifx, wlan0,bth0, usb0, atmex et pppx).

Pour Désactiver ou Activer NAT sur une interface, il est impératif de la sélectionner en cochant la case idoine dans la colonne Sélection.

5.6.2.4 Exemple de politique à créé

Requête: Permettre à un ordinateur distant (Adresse : 192.168.0.122) de configurer la passerelle résidentielle SAGEM F@st™ 3202 en mode HTTP (mode de transmission TCP ; port 80) sur une interface IP/PPP (ppp0 / port 9080).

Solution : Créer une politique de pare-feu (Firewall) en configurant :

une action NAT par selection de l'onglet "Politique basée sur NAT" du sous-menu NAT,
puis une politique de pare-feu (Firewall) par selection du sous-menu "Politiques".

1) Configuration d'une action NAT

Clique dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menu NAT puis sur l'onglet Politique basée sur NAT.

L'écran ci-contre affiche la liste des actions.

Ajouter
Clique sur le bouton pour ajouter une action NAT sur une adresse statique.

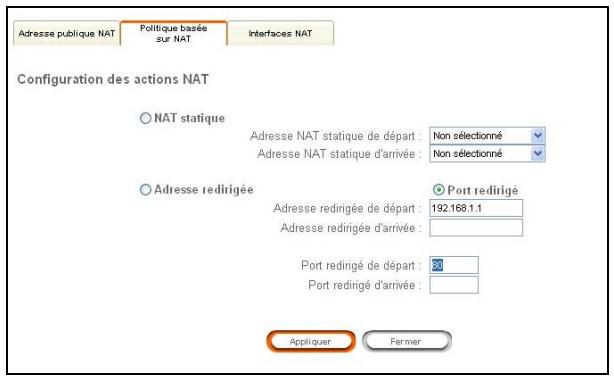

Sélectionnez Port rédirige pour configurer l'adresse et le port rédiriges.
\succ) Saisissez 192.168.1.1 dans le champ Adresse redirigée de départ.

L'adresse redirigée 192.168.1.1 est celle de la passerelle résidentielle SAGEM F@st™ 3202.

Saisissez 80 dans le champ Port redirigé de département.

Le port redirigé 80 est celui dédié au mode HTTP associé au protocole TCP (voir onglet "Politiques").

Cliquez sur le bouton pour prendre en comp

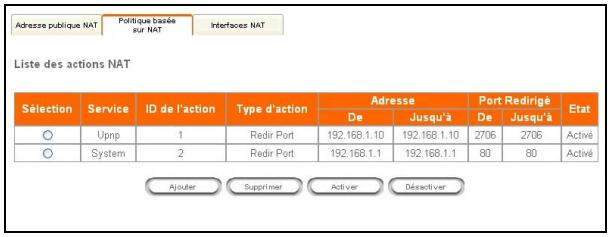

L'écran ci-contre apparait.

Une ID de l'action a ete createe : "2".

L'action a eté activée (Activé).

2) Configuration d'une politique de pare-feu

Cliquez dans le menu Parefeu, puis selectionnez dans la liste déroulante le sous-menue Politiques.

L'écran ci-contre apparait et affiche la liste des filtres IP configurés.

Interface de réception	Sélectionnez ppp0
Interface d'émission	Sélectionnez ppp0

Cliquez sur pour ajouter une politique de pare-feu (règle de filtrage), l'écran ci-contre apparait.

Champ	Action	Valeur saisie
Séquence	Saisissez la priorité de politique de pare-feu (règle de filtrage).	2
Depuis adresse IP source	Saisissez l'adresse IP source.	192.168.0.122
Du Port destination	Saisissez le port de destination.	9080
Protocole	Sélectionnez le protocole.	TCP
Action du firewall	Sélectionnez Permettre pour autoriser les paquets à traverser la passerelle résidentielle. ou Séslectionnez Interdire pour interdre aux paquets de traverser la passerelle résidentielle	Permettre
ID de l'action NAT	Séslectionnez dans la liste déroulante l'identifiant de l'action NAT appliqué au Firewall que vous avez créé précédemment.	2

Cliquez sur le bouton pour prendre en compte la saisie.

L'écran ci-contre apparait.

Une série a été créé : "3".

5.6.3 Réseau

Ce menu comporte trois sous-menus :

Relais DNS (cf. 5.6.3.1),
Routage (cf. 5.6.3.2).
DynDNS (cf. 5.6.3.3).

5.6.3.1 Relais DNS

Objet : Ce sous-menu permet d'activer ou de désactiver le serveur Relais DNS.

Clique dans le menu Réseau, puis selectionnez dans la liste déroulante le sous-menue Relais DNS.

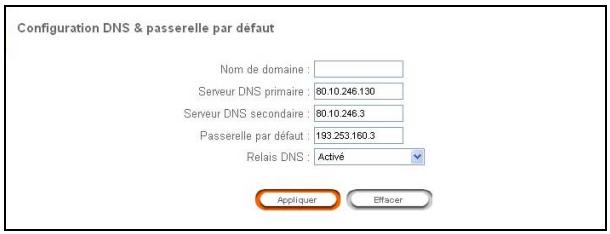

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Nom de Domaine	Saisissez un nom de domaine.	-
Serveur DNS primaire	Saisissez l'adresse IP du premier serveur DNS de votre Fournisseur d'Accès à Internet (FAI).	-
Serveur DNS secondaire	Saisissez l'adresse IP du second serveur DNS de votre Fournisseur d'Accès à Internet (FAI).	-
Passerelle par défaut	Saisissez l'adresse IP de la passerelle par défaut.	-
Relais DNS	Sélectionnez Activé ou Désactivé dans la liste déroulante pour respectivement activer ou désactiver le relais DNS.	Activé

Par défaut, le relais DNS acquires automatiquement ces paramètres, lors de l'établissement de la connexion avec le Fournisseur d'Accès à Internet.

5.6.3.2 Routage

Objet: Ce sous-menu permet de configurer des routes statiques et d'afficher la table de routage.

Cliquez dans le menu Réseau, puis selectionnez dans la liste déroulante le sous-menu Routage.

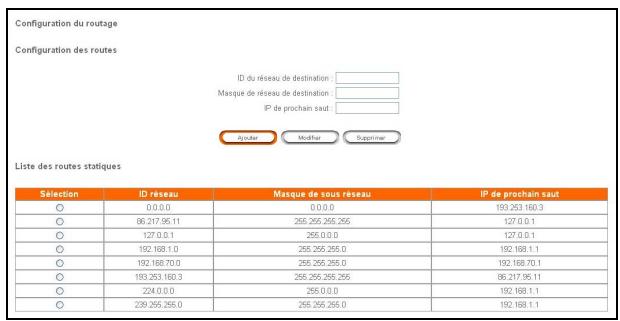

L'écran ci-contre apparait.

Champ	Signification
ID du réseau de destination	Adresse de sous-réseau
Masque de réseau de destination	Masque de sous-réseau
IP de prochain saut	Adresse du prochain saut

Pour Ajouter une route, saississez les paramètres de la route à ajouter puis

cliquez sur le bouton

Ajouter

Pour Modifier ou Supprimer, il est impératif de préalablement Sélectionner une route statique dans la liste des routes puis de cliquer sur le bouton idoine.

5.6.3.3 DynDNS

Objet : Permet à un internauté l'accès à votre Livebox (ne possédant pas d'adresse IP fixe mais seulement une entrée DNS) grâce à un fournisseur de DNS dynamique (gratuit ou payant) comme par exemple dyndns.org.

Cliquez dans le menu Réseau, puis sélectionnez dans la liste déroulante le sous-menu DynDNS.

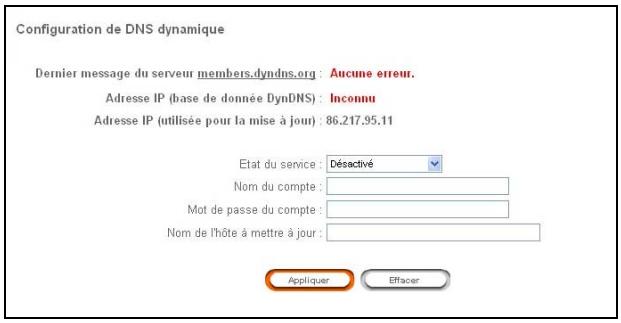

L'écran ci-contre apparait.

Champ	Signification
Dernier message du serveur members.dyndns.org	Non modifiable
Adresse IP (base deUTHDN)	Non modifiable
Adresse IP (utilisée pour la mise à jour)	Non modifiable
Etat du service	Sélectionnez Activé pour activer le service d'adressage dynamique (DNS dynamique) et Désactivé dans le cas contraire.
Nom du compte	Saisissez le nom du compte que vous a délivré le fournisseur de DNS dynamique.
Mot de passer du compte	Saisissez le mot de passer du compte que vous a délivré le fournisseur de DNS dynamique.
Nom de l'hôte à partager à jour	Saisissez le nom symbolique (par exemple papillon) que vous poulez attribuer à votre Livebox. C'est le nom que vous avez fourni à votre fournisseur de DNS dynamique (Remarque).

Remarque: Si vous avez transmis le nom "papillon", le fournisseur de DNS dynamique (dyndns.org) incorpore ce nom dans le nom de Domaine (papillon.dyndns.org). L'internaute qui peut acceder à votre Livebox receiveva du fournisseur de DNS dynamique l'adresse IP dynamique (transcription du nom de Domaine) de votre Livebox fournie par votre fournisseur d'accès à Internet.

5.6.4 Ligne ADSL

1) Interfaces

Objet : Ce menu permet de configurer la ligne ADSL suivant les diverses interfaces (eth0, atmx, wlan0, bth0, usb0, pppx, mer0).

Seule l'interface eth0 est modifiable dans la version actuelle de votre SAGEM F@st™ 3202.

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menue Configurer puis sur l'onglet Interface.

L'écran ci-après listant les diverses interfaces de la passerelle renseignées de leurs paramètres apparait.

Pour configurer une interface, il est impératif de la sélectionner préalablement dans la liste des interfaces.

Chaque type d'interface a ses propres paramètres.

Interface etho

Selectionnez l'interface eth0 puis cliquez sur le bouton

Configurer l'interface

pour configurer cette interface.

L'écran ci-contre apparait.

Champ	Signification
Configuration de l'interface Ethernet eth0Adresse IP (Classe C)Masque de sous-réseau	Saisissez une Adresse IP de classe C (192.168.1.1 par défaut), puis cliquez sur Appliquer pour l'enregistrer.
	255.255.255.0 par défaut (masque de classe C).
Reconfiguration du serveur DHCPSous réseauMasqueDébut de la plage des adresses IPFin de la plage des adresses IP	Attribué en fonction de l'adresse IP saisie.
	255.255.255.0 par défaut (masque de classe C).
	Attribué en fonction de l'adresse IP saisie.
	Attribué en fonction de l'adresse IP saisie.

Les champs non modifiables seront complétés automatiquement, après l'enregistrement de l'adresse IP de votre Passerelle résidentielle.

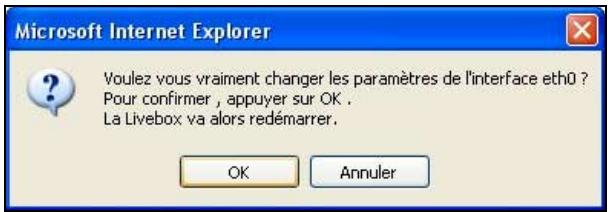

L'écran ci-contre apparait ensuite,

cliquez sur OK pour confirmer les nouveaux parametes de l'interface eth0 et autoriser le redémarrage de votre Passerelle résidentielle.

2) VCC

Clique dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet VCC.

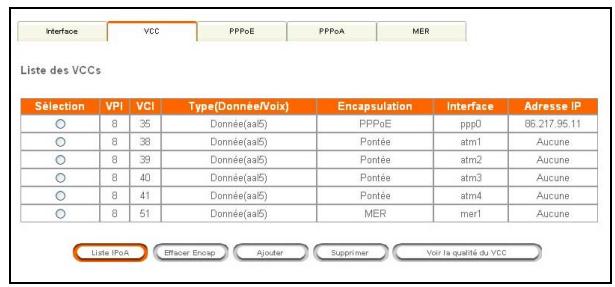

L'écran ci-contre listant les VCCs renseignés de leurs paramétres apparait.

Bouton "Liste IPOA"

Cliquez sur le bouton pour faire apparaitre la liste des adresses IPOA.

Bouton "Effacer Encap"

Il est impératif de sélectionner préalablement un VCC dans la liste des VCCs pour activer ce bouton.

Cliquez sur le bouton

Effacer Encap

pour faire supprimer l'encapsulation du VCC.

Bouton "Ajouter"

Cliquez sur le bouton pour ajouter un nouveau VCC ; l'écran ci-contre apparait.

Pour ce faire :

Renseignez les champs du tableau ci-après.
Sélectionnez le mode de transmission du flux de données (Routé, IPOA, PPPoA ou PPPoE).

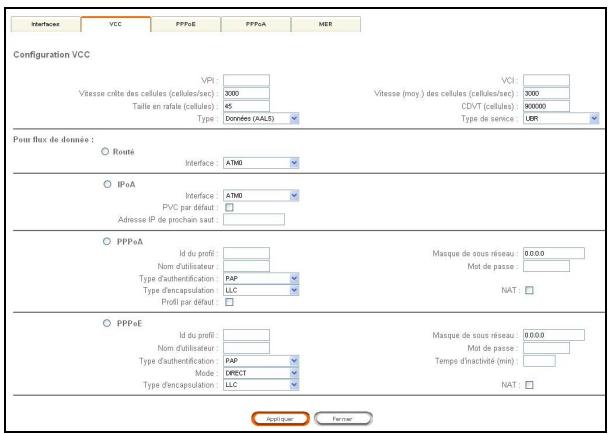

Configuration VCC

Champ	Signification	Valeur par défaut
VPI	Saisissez une valeur de VPI sur indication de votre Fournisseur d'Accès à Internet.	Vide
VCI	Saisissez une valeur de VCI sur indication de votre Fournisseur d'Accès à Internet.	Vide
Vitesse créée des cellules (cellules/sec)	Saisissez une Vitesse créée des cellules	3000
Vitesse (moy.) des cellules (cellules/sec)	Saisissez une Vitesse moyenne des cellules	3000
Taille en rafale (cellules)	Saisissez un nombre maximum de cellules pouvant être envoyées en rafale.	45
CDVT (cellules)	Cell Delay Variation ToleranceSaisissez une variation autorisée sur le début inter-cellules.Cette valeur est exprimée en μs.	900000
Type	Sélectionnez la couche ATM la plus appropriée au type de transmission :Données (AAL5)	Données (AAL5)
Type de service	Sélectionnez le type de service adapté au traffic.UBR : Unspecified Bit Rate,CBR : Constant Bit Rate (le plus drastique),RTVBR : Variable Bit Rate (Real Time),NRTVBR : Variable Bit Rate (Non Real Time).	UBR

Voutrouvez ci-après la description des différents modes de transmission du flux de données.

Routé

Champ	Signification	Valeur par défaut
Interface	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	ATM0

IPoA

Champ	Signification	Valeur par défaut
Interface	Sélectionnez une interface ATM dans la liste déroulante (ATM0 à ATM7).	ATM0
PVC par défaut	Cochez la case pour creator une route par défaut.	-
Adresse IP de prochain saut	Saisissez l'adresse du prochain saut.	Vide

PPPoA

Champ	Signification	Valeur par défaut
Id du profil	Saisissez une valeur comprise entre 0 et 7.	Vide
Masque de sous-réseau	Saisissez le masque de sous-réseau.	0.0.0.0
Nom d'utilisateur	Saisissez le nom de l'utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Mot de passer	Saisissez le mot de passer utilisé indiqué par votre Fournisseur d'accès à Internet.	Vide
Type d'authentication	Sélectionnez dans la liste déroulante le type d'authentication :PAP : Password Authentication Protocol ouCHAP : Challenge Handshake Authentication Protocol.	PAP
Type d'encapsulation	Sélectionnez dans la liste déroulante le type d'encapsulation :LLC : Logical Link Control (encapsulation avec en-tête).ouVC : Virtual Channel (encapsulation sans en-tête).	LLC
NAT	Cochez la case pour effectuer une translation d'adresses réseau.	-
Profil par défaut	Cochez la case pour configurer ce profil comme profil par défaut.	-

PPPoE

Champ	Signification	Valeur par défaut
Id du profil	Saisissez une valeur comprise entre 0 et 7.	Vide
Masque de sous-réseau	Saisissez le masque de sous-réseau.	0.0.0.0
Nom d'utilisateur	Saisissez le nom de l'utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Mot de passer	Saisissez le mot de passer Utilisateur indiqué par votre Fournisseur d'accès à Internet.	Vide
Type d'authentication	Sélectionnez dans la liste déroulante le type d'authentication:PAP : Password Authentication Protocol.ouCHAP : Challenge Handshake Authentication Protocol.ouMSCHAPV1 : Microsoft CHAP V1.ouMSCHAPV2 : Microsoft CHAP V2.	PAP
Temps d'inactivité (min)	Saisissez le temps d'inactivité. Cette valeur exprimée en minutes est comprise entre 1 et 35791. En l'absence de trafficpendant un certain laps de temps la session PPPoE est interrompue.	Vide
Mode	Sélectionnez dans la liste déroulante:DIRECT : La session PPPoE est directement connectée au démarrage. ouAUTO : La session PPPoE se connectèds l' apparition d'unTraffic sur la ligne.	DIRECT
Type d'encapsulation	Sélectionnez dans la liste déroulante le type d'encapsulation:LLC : Logical Link Control (encapsulation avec en-tête).ouVC : Virtual Channel (encapsulation sans en-tête)	LLC
NAT	Cochez la case pour effectuer une translation d'adresses réseau	-

Bouton "Voir la qualité du VCC"

Cliquez sur le bouton

Voir la qualite du VCC

pour

afficher la liste des différents VCCs configurés et de leur qualité de service.

Les champs affichés à l'écran sont explicités dans le tableau précédent correspondant à la configuration d'un VCC.

3) PPPoE

Le mode PPPoE fait partie de la configuration par défaut du produit.

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet PPPoE.

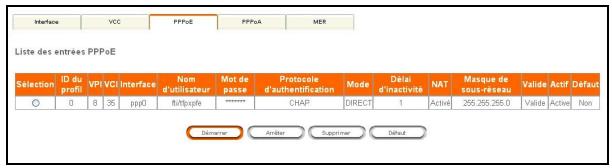

L'écran ci-contre listant les entrées PPPoE renseignés de leurs paramétres apparait.

Sélectionnez une entrée puis cliquez sur

Demarrer

PPPoE ou sur l'arrête.

pour

L'écran ci-contre apparait.

Bouton

Default

Cette commande permet deCHOISIR le profil selectionné comme profil par défaut. Ce profil sera lancé automatiquement au démarrage.

4) PPPoA

Cliquez dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet PPPoA.

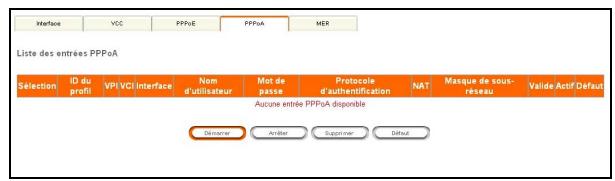

L'écran ci-contre listant les entrées PPPoA renseignés de leurs paramètres apparait.

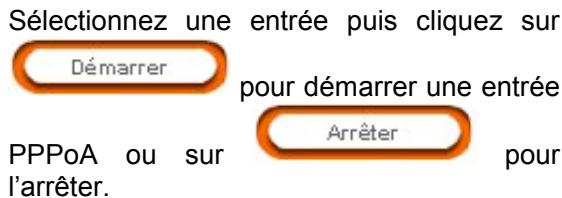

L'écran ci-contre apparait.

Bouton

Cette commande permet deCHOISIR le profil selectionné comme profil par défaut. Ce profil sera lancé automatiquement au démarrage.

5) MER (MAC Encapsulated Routing)

Clique dans le menu Ligne ADSL, puis selectionnez dans la liste déroulante le sous-menu Configurer puis sur l'onglet MER.

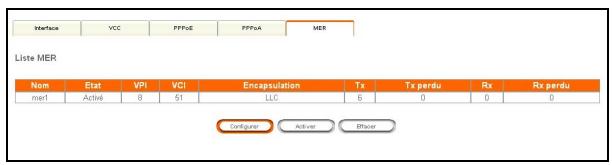

L'écran ci-contre listant les entrées MER de la passerelle renseignées de leurs paramètres apparait.

Bouton "Configurer"

Cliquez sur le bouton pour configurer une interface MER.

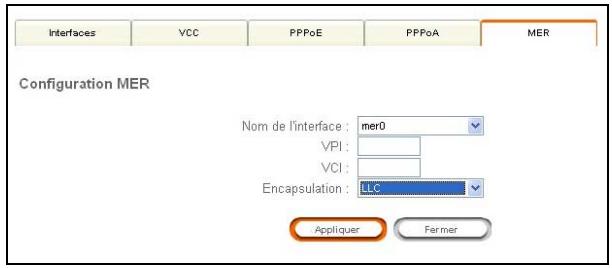

L'écran ci-contre apparait.

Champ	Signification	Valeur par défaut
Nom de l'interface	Nom de l'interface MER : Non modifiable.	mer0
VPI	Saisissez une valeur de VPI sur indication de votre Fournisseur d'Accès à Internet.	Vide
VCI	Saisissez une valeur de VCI sur indication de votre Fournisseur d'Accès à Internet.	Vide
Encapsulation	Sélectionnéz dans la liste déroulante le type d'encapsulation : LLC : Logical Link Control (encapsulation avec en-tête). ou VC : Virtual Channel (encapsulation sans en-tête).	LLC

Cliquez sur le bouton

pour activer une interface MER.

Le bouton Activer / Désactiver prend le nom de la commande permettant le changement d'etat :

Activer, lorsqu l'interface est désactivée.
Désactiver, lorsqu'l'interface est activée.

5.6.5 Statistiques

Objet : Ce menu permet d'afficher toutes statistiques de votre passerelle résidentielle.

Ce menu comporte quatre sous-menus :

• Statistiques ADSL (cf. 5.6.5.1),
  Statistiques DHCP (cf. 5.6.5.2),
• Statistiques H.323 (cf. 5.6.5.3),
  Statistiques Système (cf. 5.6.5.4).

5.6.5.1 Statistiques ADSL

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques ADSL.

L'écran de statistiques ADSL ci-contre apparait.

5.6.5.2 Statistiques DHCP

Cliquez dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques DHCP.

L'écran de statistiques DHCP ci-contre affiche tous les ordinateurs ayant obtenu une adresse IP, par le serveur DHCP de la passerelle résidentielle.

5.6.5.3 Statistiques H.323

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques H.323.

L'écran de statistiques H.323 ci-contre apparait.

Cliquez sur le bouton

pour remettre à zéro les statistiques d'appoint.

5.6.5.4 Statistiques système

Objet : Ce menu vous permet d'obtenir des statistiques sur le traffic envoyé et reçu par votre Passerelle Résidentielle.

1) Interfaces

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menue Statistiques système puis sur l'onglet Interfaces.

L'écran ci-dessous affiche les statistiques pour les différentes interfaces internes et externes (ethx, adsl0, ph0, vifx, merx, bth0, wlan0, usb0, lo0, atmx, pppx et lx0) de votre passerelle résidentielle.

Interfaces	TCP-IP
Statistiques sur les interfaces réseaux
Nom de l'interface	Statut de l'interface	Octets entrants	Paquets entrants Unicast	Paquets entrants Broadcast	Paquets entrants abandonnés	Erreurs paquets entrants	Octets sortants	Paquets sortants Unicast	Paquets sortants Broadcast	Erreurs paquets entrants
eth0	Pontée	76243	736	2	0	0	714182	924	0	0
eth1	Non opérationnelle	0	0	0	0	0	0	0	0	0
eth2	Non connecté	0	0	0	0	0	0	0	0	0
eth3	Non connecté	0	0	0	0	0	0	0	0	0
ads0	Non connecté	0	0	0	0	0	0	0	0	0
ph0	Non connecté	0	0	0	0	0	0	0	0	0
vi0	Non connecté	0	0	0	0	0	0	0	0	0
vi1	Non connecté	0	0	0	0	0	0	0	0	0
vi2	Non connecté	0	0	0	0	0	0	0	0	0
vi3	Non opérationnelle	0	0	0	0	0	0	0	0	0
vi4	Non opérationnelle	0	0	0	0	0	0	0	0	0
vi5	Non opérationnelle	0	0	0	0	0	0	0	0	0
mer0	Non connecté	0	0	0	0	0	0	0	0	0
mer1	Non connecté	0	0	0	0	0	0	0	0	0
bth0	Non connecté	0	0	0	0	0	0	0	0	0
wlan0	Pontée	0	0	0	0	0	0	0	0	0
usb0	Non connecté	0	0	0	0	0	0	0	0	0
lo0	Opérationnelle	0	0	0	0	0	0	0	0	0
atm0	Non connecté	0	0	0	0	0	0	0	0	0
atm1	Non connecté	0	0	0	0	0	0	0	0	0
atm2	Non connecté	0	0	0	0	0	0	0	0	0
atm3	Non connecté	0	0	0	0	0	0	0	0	0
atm4	Non connecté	0	0	0	0	0	0	0	0	0
atm5	Non connecté	0	0	0	0	0	0	0	0	0
atm6	Non connecté	0	0	0	0	0	0	0	0	0
atm7	Non connecté	0	0	0	0	0	0	0	0	0
ppp0	Non connecté	0	0	0	0	0	0	0	0	0
ppp1	Non connecté	0	0	0	0	0	0	0	0	0
ppp2	Non connecté	0	0	0	0	0	0	0	0	0
ppp3	Non connecté	0	0	0	0	0	0	0	0	0
ppp4	Non connecté	0	0	0	0	0	0	0	0	0
ppp5	Non connecté	0	0	0	0	0	0	0	0	0
ppp6	Non connecté	0	0	0	0	0	0	0	0	0
ppp7	Non connecté	0	0	0	0	0	0	0	0	0
lx0	Opérationnelle	4302	57	0	0	0	4341	60	0	0

2) TCP-IP

Clique dans le menu Statistiques, puis selectionnez dans la liste déroulante le sous-menu Statistiques système puis sur l'onglet TCP-IP.

L'écran ci-contre affiche les statistiques pour les différents protocoles de traffic émis et reçus (IP, UDP, TCP et ICMP) par votre passerelle résidentielle.

5.6.6 Outils

Ce menu comporte cinq sous-menus :

Aide à distance (cf. § 5.6.6.1),
- Mise à jour du logiciel,
Diagnostic (cf. § 5.6.6.3),
Sauver / Redémarrer (cf. § 5.6.6.4),
Effacer / Redemarrer (cf. § 5.6.6.5).

5.6.6.1 Aide à distance

Objet : Cette fonction vous permet d'autoriser l'accès à la configuration de votre livebox depuis l'Internet pour une période de 15 minutes

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante, le sous-menue Aide à distance

L'écran ci-contre apparait.

Ce service est désacté par défaut. Si vous désirez l'activer, cliquez sur le bouton

Activver

Gestion de configuration par le réseau distant

Si you soushaite solliciter a aide a distance, cette fonction vous permé d'autoriser l'accès à la configuration de votre Livebox depuis l'Internet pour une période de 15 minutes.

Le mode assistance à distance est actuellément : désacté

L'écran ci-contre apparait.

Il affiche la durée de connexion restante.

Si vous désirez désactiver ce service,

cliquez sur le bouton

Il indique les coordonnées qui permettront à un tiers de confiance de configurer votre Livebox depuis Internet.

Gestion de configuration par le réseau distant

Si you sousahtea soliciterce a aide a distance, cette fonction vous permect d'autoriser l'acces a la configuration de votre Livebox depuis l'Internet pour une période de 15 minutes.

Le mode assistance à distance est actuellément : activé

Durée de connexion restante : 14 min 27 s

Clique ici pour désactiver ce mode immédiatemen

Parametres de connexion

You've dewez communiquer les parametres ci-dessus à un tiers de confiance à qu'en celui-ci puisse commander cette VLCoweb depuis l'Internet.

Adresse IP de ma Livebox: 83.204.202.178

Port d'administration: 60302

Utilisateur: support

Mot de passage: ukbmsebw

5.6.6.2 Mise à jour du logiciel

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante, le sous-menue Mise à jour du logiciel

L'écran ci-contre apparait.

Mise à jour

Cliquez sur le bouton si vous souhaitez déclencher immédiatement la mise à jour du logiciel interne de votre Livebox à partir des serveurs du réseau distant.

5.6.6.3 Diagnostic

Objet : Cette commande permet d'effectuer des bouclages "OAM" et d'envoyer des requêtes "Ping" depuis la passerelle résidentielle SAGEM F@st™ 3202.

1) Ping

Cliquez dans le menu Outils et selectionnez dans la liste déroulante lesous-menu Diagnostic puis l'onglet Ping.

L'écran ci-contre apparait.

Champ	Signification
Nom d'hôte ou adresse IP	Saisissez une adresse IP ou un nom d'hôte d'un ordinateur distant puis cliquez sur le bouton Ping .

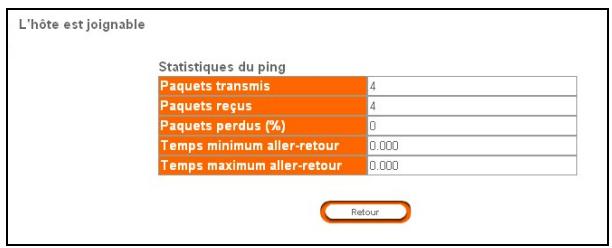

L'écran ci-contre affiche les statistiques de la requête "Ping".

Rétour pour revenir à l'écran précédent.

2) Interface de bouclage

Cette commande permet d'émettre une cellule OAM-F5 (segment ou "End to End") et d'attendre la réponse de l'équipement distant.

Cliquez dans le menu Outils et selectionnez dans la liste déroulante le sous-menu Diagnostic puis l'onglet Interface de bouclage.

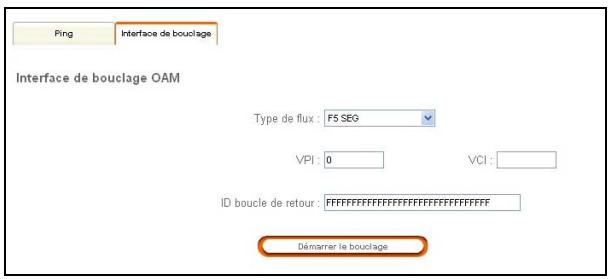

L'écran ci-contre apparait.

Champ	Signification
Type de flux	Sélectionnez le type de bouclage : F5 SEG Bouclage F5 de type segment, F5 ETE Bouclage F5 de type bout en bout.
VPI	Saisissez le VPI du VC sur lequel le bouclage est envoyé.
VCI	Saisissez le VCI du VC sur lequel le bouclage est envoyé.
ID boucle de retour	Saisissez l'identifant de point de connexion (taille = 32 caractères hexadécimaux).

Démarrer le bouclage pour effectuer le bouclage. Un écran de constat du bouclage apparait. Cliquez sur Retour pour revenir à l'écran précédent.

5.6.6.4 Sauver / Redémarrer

Cliquez dans le menu Outils, puis selectionnez dans la liste déroulante le sous-menu Sauver / Redémarrer.

L'écran ci-contre apparait.

Sauver	Permet de sauevager les paramètres de configuration courante dans la mémoire permanente de votre Passerelle Résidentielle.
Redémarrer	Permet de redémarrer votre Passerelle Résidentielle.

5.6.6.5 Effacer / Redémarrer

Clique dans le menu Outils, puis selectionnez dans la liste déroulante le sous-menue Effacer / Redémarrer.

L'écran ci-contre apparait.

Effacer	Permet de recouvrer les paramètres par défaut votre Passerelle Résidentielle.
Redémarrer	Permet de redémarrer votre Passerelle Résidentielle.

6. Mise à jour du logiciel

Ce chapitre traite

> de la mise en œuvre du téléchargement

Périodiquement et à chaque démarrage, la Livebox vérifie sur un serveur qu'elle dispose de la dernière version du logiciel embarqué.

Si besoin, le téléchargement de la derniere version logicielle s'effectue automatique au démarrage de la passerelle résidentielle.

Pendant tout le déroulement du téléchargement (5 minutes environ), il est impératif :

• de ne pasmettre hors tension laLivebox,
• et de ne pas déconnecter la ligne ADSL.

Pendant le téléchargement, les 5 voyants de votre Livebox clignotent.

A la fin du téléchargement, la Livebox redémarre automatiquement sur la nouvelle version logicielle :

Levoyant @ s'allume dés que la connexion Internet est établie.
- Les voyants et s'allument des que leur interface est activée.
Levoyant clignote en de cas de traffic de données sur les interfaces Wi-Fi, Ethernet et USB.

Pour vérifier que la nouvelle version a bien été téléchargeée, cliquez en haut et à gauche de l'écran de bienvenue sur la rubrique Informations puis sur la commande Logiciel.

Vous pouvez, si vous le souhaitez, déclencher immédiatement le téléchargement de la première version logicielle en opérant comme indiqué au § 5.6.6.2.

7. Mode "Recovery"

Ce chapitre traite	> des généralités	§ 7.1
	> du mode "Recovery"	§ 7.2
	> de la mise en œuvre du téléchargement "Rescue"	§ 7.3

7.1 Généralités

La mise à jour de la version logicielle du SAGEM F@stTM 3202 s'effectue automatiquement, par téléchargement des fichiers depuis un ou des serveurs du réseau distant vers la mémoire persistante de la passerelle résidentielle.

Cette mémoire sauvégarde à la fois l'image exécutable opérationnelle, le fichier de configuration ainsi que l'image exécutable de secours (Recovery).

7.2 Mode "Recovery"

En cas de coupure du secteur lors de l'écriture dans la mémoire persistante de votre SAGEM F@st™ 3202, que ce soit pendant une sauvégarde de configuration ou pendant une mise à jour du logiciel, votre SAGEM F@st™ 3202 ne peut pas redémarrer normalement. Le redémarrage s'opère dans un mode dégradé dit mode Recovery.

Le mode Recovery est reconnaissable par les allumages et extinctions alternés du logo et du groupe des cinq voyants.

Les services sont interrompus et les écrans de configuration ne sont plus accessibles pendant la durée du Recovery. Seul un écran de configuration du login password PPP est accessible à l'adresse 192.168.1.1.

Votre SAGEM F@st™ 3202 utilise l'image exécutable de secours (Recovery) pour se connecter et dialoguer avec les serveurs du réseau distant afin de récapierer l'image exécutable opérationnelle et de la sauvégarder dans la mémoire persistante.

Si des problèmes de connexion surgissant, votre SAGEM F@st™ 3202 effectue des tentatives répetées de connexion aux serveurs.

Dans le cas particulier constitué par l'échéc de ces tentatives, vous doivent effectuer les opérations décrites au § 7.3. Elles vous permettront de prendre votre SAGEM F@st™ 3202 de nouveauopérationnel en téléchargeant, via la liaison Ethernet, l'image exécutable opérationnelle de la version stockée sur le CD-ROM contenu dans l'emballage.

7.3 Mise en œuvre du téléchargement "Rescue"

La mise en œuvre du téléchargement se fait en 2 étapes :

Transfert des fichiers à télécharger et écriture en mémoire du SAGEM F@st™ 3202 de la nouvelle version logicielle depuis votre ordinateur via la liaison Ethernet,

Redemarrage du SAGEM F@stTM 3202.

Avant la mise en œuvre du téléchargement, vérifie le raccordement Ethernet de la passerelle résidentielle avec votre ordinateur.

7.3.1 Transfert des fichiers et écriture en mémoire

La procédure de téléchargement décrite ci-après est effectue sous Windows® XP. Cette procédure sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut désenter de légères différences.

L'opération de téléchargement est lancée depuis un ordinateur sous Windows en se connectant au serveur FTP embarqué dans le routeur :

1 Insérez le CD-ROM d'installation dans le lecteur approprié de votre ordinateur.

Double-cliquez sur le fichier exécutable "Router Upgrade.exe" stocké sur ce CD-ROM.

L'écran ci-contre apparait.

2 Saisissez l'adresse IP: 192.168.1.1 (adresse IP par défaut de l'interface LAN du routeur) ou l'adresse que vous lui有权 attribuée le cas échéant.

Saisissez le nom d'utilisateur : admin (par défaut) ou celui que vous avez choisi le cas échéant.

Saisissez le mot de passer : admin (par défaut) ou celui que vous avez besoin le cas échéant.

Cliquez sur Télecharger pour démarrer la procédure de transfert.

3 La fenêtre de suivi de téléchargement ci-contre apparait

N'effectuez aucune opération durant le transfert du fichier,ILA risquerait d'endommager suaive SAGEM F@stTM 3202.

La commande d'annulation (disponible en cliquant sur le bouton Annuler) ne doit être utilisée qu'en dernier recours.

Une zone de commentaire et une barre de progression vous informant du déroulement de la mise à jour. Cette dernière peut durer une trentaine de minutes.

4 L'écran ci-contre apparait significant la fin du transfert.

Cliquez sur OK pour quitter la mise a jour.

7.3.2 Redémarrage

Veuillez redémarrer votre SAGEM F@st™ 3202.

Pour ce faire, débranchez puis rebranchez le cordon d'alimentation.

• Dès que la connexion Internet est établie, levoyant @ s'allume.
  Les voyants et s'allument si leur interface est activée.
  Levoyant clignote en de cas de traffic de données sur les interfaces Wi-Fi, Ethernet et USB.

Dans la plupart des cas un second téléchargement, cette fois à partir des serveurs du réseau distant, se déclenché automatiquement. Il remplace, si nécessaire, la version de l'image executable opérationnelle issue du CD-ROM par la version la plus récente qui est distribuée par les serveurs.

Votre SAGEM F@st™ 3202 sera utilisable après ce téléchargement automatique.

Pour vérifier que la nouvelle version ait bien eté téléchargee, cliquez en haut et à gauche de l'écran de bienvenue sur la rubrique Informations puis sur la commande Logiciel.

A. Annexe A - Dépannage

Ce chapitre traite	> de la vérification de l'attribution d'une adresse IP	§ A.1
	> de l'interprétation des voyageants.	§ A.2
	> des alarmes de fonctionnement.	§ A.3
	> de la perte du mot de passer.	§ A.4
	> du retour en configuration usine	§ A.5
	> du mode hors connexion.	§ A.6

A.1 Vérification de l'attribution d'une adresse IP

Une plage d'adresse IP est attribuée pour chaque interface (voir § D.2).

A.1.1 Sous Windows

Sous Windows 98

Cliquez sur le bouton Demarrer, selectionnez Executer, saisissez winipcfg puis cliquez sur OK ; l'application dédiée apparait.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple).

Sous Windows XP, 2000 et Me

Cliquez sur le bouton Demarrer, selectionnez Executer, saisissez cmd puis cliquez sur OK ; l'écran d'invite de commandes apparait. Saisissez ipconfig puis validez par Entrée.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple).

A.1.2 Sous Mac (par exemple MacOS X)

Cliquez sur Pomme, dans la barre des menus.
Sélectionnez Préférences Systeme, puis cliquez sur l'icône Réseau.
Vérifiez que l'entrée Adresse IP contient une valeur autre que 0.0.0.0 (192.168.1.10 par exemple).

Toutes les procédures de dépannage décrites ci-après sont effectuées sous Windows® XP. Ces procédures sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peuvent partager de légères différences.

A.2 Interpretation des voyants

Les 5 voyants du SAGEM F@st™ 3202 traduisent l'etat des différentes interfaces.

Lors de la mise sous tension du SAGEM F@st™ 3202, tous les voyants s'allument attestant de leur fonctionnement.

A.3 Alarmes de fonctionnement

Ces alarmes correspondent à des événements qui apparaissent dans le fonctionnement du SAGEM F@st™ 3202. Ils peuvent être diagnostiques grâce aux voyants de couleur rouge.

Le tableau ci-après précise la signification de ces différents voyants.

Marquage	Δ	@	→	/	(1)
Affectation	ALERTE	INTERNET	LAN	TELEPHONIE	Wi-Fi
Allumé fixe	Panne détectée	Ligne ADSL et PPP synchronisés	-	Ligne téléphonique sur ADSL disponible	Wi-Fi activé
Clignotant lent	Démarriage du diagnostic	PPP non synchronisé (voir § A.3.1)	Détection de traffic sur toutes les interfaces locales filaires ou sans fil	Communication en cours	Activation du mode association Wi-Fi / Bluetooth Et Arrêt du contrôle de l'adresse MAC par un nouvel équipement
Clignotant rapide	-	Ligne ADSL non synchronisée (voir § A.3.1)	-	-	-
Eteint	Fonctionnement normal	-	Pas de traffic sur le réseau local	Ligne téléphonique sur ADSL Non disponible (voir § A.3.2)	Wi-Fi désactivé (Voir § A.3.3)

A.3.1 Voyant "@" clignote

Clignotement rapide

Vérifiez le branchement de vos filtres ADSL. Chaque prise téléphonique de votre installation doit être équipée d'un contrôle ADSL.

Vérifiez que le cordon ligne de type RJ11 livre avec votre Livebox est connecté à l'une de vos prises. Il est recommendé de ne pas utiliser de rallonge téléphonique.
Veuillez enfin vérifier auprès de votre FAI la disponibilité du service ADSL sur votre ligne téléphonique.

Clignotement lent

Vérifiez si les paramètres PPPoE ou PPPoA de la ligne ADSL sont compatibles avec les spécifications fournies par votre FAI, veillez vous reporter au § 5.6.4 - 3) ou au § 5.6.4 - 4).

A.3.2 Voyant "r" éteint

La téléphonie sur ADSL n'est pas disponible sur votre Livebox:

Vérifiez que la passerelle résidentielle est sous tension,
Vérifiez que la ligne ADSL est synchronisée (voyant @ éteint en cas de non synchronisation),
Vérifiez que la liaison PPPoA ou PPPoE est établie,

Vérifiez que l'abonnement téléphonie sur ADSL est activé,
Vérifiez auprès de votre Fournisseur d'Accès à Internet que le service de téléphonie sur ADSL soit disponible.

RedémarrezVoteSAGEMF@stTM3202.

A.3.3 Voyant "I" éteint

Si cevoyant est eteint,eci indique que l'interface WLAN du SAGEM F@stTM 3202 n'est pas active.Dans ce cas,vérifiez que:

Dans le menu "Réseau sans fil" de la rubrique "Basic", le "Service Réseau sans fil" est activé; dans le cas contraire cliquez sur le bouton associé "Activer".

A.3.4 Tous les voyants sont eteints

Vérifiez que le type d'alimentation disponible dans vos locaux est conforme à la tension secteur nécessaire à l'alimentation de votre SAGEM F@st™ 3202.

Vérifiez que le cordon d'alimentation livre est bien connecté à une extrémité au réseau d'alimentation secteur.
Vérifiez que le connecteur d'alimentation est inséré correctement dans le connecteur correspondant (Alimentation) du SAGEM F@st™ 3202.

A.3.5 Tous les voyants clignotent

Lorsque tous les voyants clignotent, cela indique qu'une nouvelle version logicielle se télécharge sur votre Livebox.

Se reporter au chapitre 6 - Mise à jour du logiciel.

A.4 Perte du mot de passer et de l'adresse IP de votre passerelle résidentelle

En cas de perte du mot de passer protégeant la configuration, il est impossible d'acceder à celle-ci à nouveau. De même, en cas de perte de l'adresse IP de votre passerelle résidentielle, la communication par HTTP avec l'équipement devient impossible.

Pour recouvrer le mot de passer par défaut (admin) ainsi que l'adresse IP de votre passerelle résidentielle, effectuez un return en configuration usine (cf. § A.5).

A.5 Retour en configuration d'usine

Pour redémarrer votre passerelle en configuration usine :

Coupez l'alimentation de votre Livebox en débranchant le cordon d'alimentation connecté sur la prise marquee PWR.

Puis rebranche en maintainant appuyé le bouton poussir RST ; les cinq voyants s'allument les uns après les autres puis s'allument en fixe.
Au bout d'une minute environ, une partie des voyants s'eteint, attendre de nouveau que les cinq voyants s'allument en fixe pour relâcher la pression sur le bouton pouvoir RST ; votre Livebox redémarre en configuration usine.

Cette opération supprime toute la configuration personnalisée de votre Passerelle Résidentielle : mot de passer, configuration Fournisseur d'Accès à Internet (FAI) etc.

A.6 Mode Hors connexion

Vous lancez la configuration du SAGEM F@st™ 3202 en mode HTTP, le navigateur s'ouvre, l'adresse IP par défaut de l'interface LAN du routeur s'affiche dans le champ Adresse du navigateur mais l'écran de bienvenue n'apparait pas.

L'écran suivant apparait.

Cliquez sur

Connexion

L'écran ci-contre apparait.

Cliquez sur

Paramètres...

L'écran ci-contre apparait.

Selectionnez l'onglet Connexions puis la case "Ne jamais étabir de connexion".

Cliquez sur choix.

OK

pour valider votre

Sélectionnez dans la barre des menus, le menu "Fichier" puis désélectionnez la commande "Travailler hors connexion".

Cliquez sur OK dans le champ "Adresse" du navigateur pour faire apparaitre l'écran de bienvenue.

B. Annexe B - Avertissements pour la sécurité

Ce chapitre traite	> des Avertissements pour la sécurité	§ B.1
	> de la Déclaration CE de conformité	§ B.2

B.1 Avertissements pour la sécurité

Le produit SAGEM F@st™ 3202 est conforme à la norme EN 60950 Ed décembre 2001. Les niveaux de sécurité au sens de cette norme sont les suivants :

B.1.1 Niveau de sécurité sur le coffret SAGEM F@st™ 3202

Connecteurs	Fonction	Niveau de sécurité
PWR	Accès alimentation primaire	TPD1
PHONE	Accès interface analogique	TRT22
USB PC	Accès interface USB	TBTS3
USB ACC	Accès interface USB	TBTS3
ETH1	Accès Ethernet	TBTS3
ETH2		TBTS3
LINE	Accès ADSL	TRT34

B.2 Déclaration CE de conformité

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE).

Sagem Communication déclare que le produit SAGEM F@st™ 3202 est conforme aux exigences des directives européennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973 et qu'il utilise efficacement le spectre attribué aux communications radio terrestres ou spatiales.

La déclaration CE de conformité du SAGEM F@st™ 3202 est réalisée dans le cadre de la directive R&TTE

Cette conformité est présumée par le respect intégral des normes harmonisées Européennes :

Sécurité

EN 60950-1 Ed:12.2001

CEM

EN 301 489-1 Ed 08-2002

EN 301 489-17 Ed 08-2002

Radio

EN 300 328-1 Ed 12-2001

EN 300 328-2 Ed 12-2001

Les bandes de fréquence radio autorisées pour la transmission Wireless en IEEE 802.11b/g dépendant des réglementations nationales. Dans la plupart des pays européens les canaux autorisés sont les canaux 1 à 13 (bande 2400 - 2483,5 MHz):

En France pour une puissance maximum d'émission de 100 mW à l'intérieur d'un batiment, les canaux 10 à 13 (bande 2446,5 - 2483,5 MHz) sont autorisés sur tout le territoire, et les canaux 1 à 13 (bande 2400 - 2483,5 MHz) sont autorisés dans 58 départements (décision N° 02-1008 de l'ART du 31/10/2002). Liège des départements consultable sur le site WEB de l'ART.

Sagem Communication dégage toute responsabilité en cas de non respect des réglementations en vigueur sur le lieu d'installation.

La déclaration CE de conformité du SAGEM F@st™ 3202 est présente sous la forme d'un fichier avec extension pdf dans le CD-ROM de livraison du produit.

C. Annexe C - Caractéristiques Techniques

Ce chapitre traite	> de la mécanique et visuaisations	§ C.1
	> des caractéristiques des différentes interfaces	§ C.2
	> des caractéristiques d'environnement	§ C.3
	> du Logiciel et des protocôles	§ C.4

C.1 Mécanique - Visualisations

Caracteristiques mécaniques
Dimensions	Hauteur:205 mmLargeur:270 mmEpaisseur:55 mm
Poids de la passerelle seule	710 g

Visualisations
5 voyants	Δ Voyant d'alerte
	@ Voyant Internet
	▷ Voyant Réseau local (LAN)
	√ Voyant Téléphonie
	® Voyant Wi-Fi / Bluetooth

C.2 Caractéristiques des différentes interfaces

Interface LAN Ethernet
Débit	10 Mbit/s ou 100 Mbit/s, auto-configurable
	Half / Full Duplex
Norme	IEEE 802.3
Connectique	RJ45 Port type MDI ou MDI-x auto-detectant Cordon croisé ou droit

Interface ADSL / ADSL2 / ADSL2+
Code de transmission	• DMT
Normesupportées	• G.992.1 (ADSL), G.992.3 (ADSL2), G.992.5 (ADSL2+),
	• G.994.1 (G.Handshake)
Débit montant maximum	• 1,3 Mbit/s
Débit descendant maximum	• 24,5 Mbit/s
Latence	• Simple (Rapide ou Entrelacée)
Interface USB
Débit	1,5 Mbit/s à 12 Mbit/s
Norme	USB 1.1
Données	Asynchrone
Mode de transmission	bidirectionnelle
Consommation	aucune (uniquement une détction de tension sur l'accès à haute impédance d'un ordinateur)
Connectique	USB - Type B

Interface Wireless
Norme	• IEEE 802.11b DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 1 / 2 / 5,5 / 11 Mbit/s
Méthode de Modulation	• DBPSK, DQPSK, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage par liste d'adresses MAC
	• Authentication par Login / Password
Portée	• Jusqu'à 300 m en espace libre
	• De 10 à 100 m à l'intérieur de bâtiments
Norme	• IEEE 802.11g DSSS
Bande de fréquences	• 2400 MHz à 2497 MHz (bande ISM)
Débit	• 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbit/s
Méthode de Modulation	• OFDM, CCK
Sécurité	• WEP 64 / 128 bits
	• Filtrage parliste d'adresses MAC
	• Authentication par Login / Password
	• WPA (mode de cryptage: TKIP ou AES)
Portée	• 200 m en espace libre
	• 30 m à l'intérieur de bâtiments

Interface Bluetooth
Norme	• Bluetooth 1.2
Classe	• Class 1

Caracteristiques alimentation secteur du coffret
Type	• Cordon secteur
Classe	• II
Tension secteur	• 230 V
Puisance absorbée	• < 13 W
Connectique secteur	• Prise Europlug type C

C.3 Caracteristiques d'environnement

Environnement climatique et mécanique
Entreposage	• ETS 300 019-1-1 Coupe T1.2
Transport	• ETS 300 019-1-2 Coupe T2.3
Exploitation	• ETS 300 019-1-3 Coupe T3.2Température: -5°C / +45°C
Robustesse électrique
Norme	• UIT-T K21 Ed 2000 : basic level
Compatibilité electromagnétique
Susceptibilité / Emission	• EN 301 489-1 Ed . 2002
	• EN 301 489-17 Ed . 2002
Partie radio pour la bande ISM à 2,4 GHz
Emission 802.11g/b	• ETR 300 328-2 Ed . Juillet 2000

C.4 Logiciel et protocoles

Caracteristiques IP
TCP-IP, UDP, ICMP, ARP
Serveur DHCP
Relais DHCP
Routage (LAN et WAN)	• Statique
NAT / PAT	• 8 maps maximum

Protocoles encapsulation
PPP sur Ethernet (PPPoE)	• RFC 2516
PPP sur ATM (PPPoA)	• RFC 2684

Configuration
HTTP	• Accès LAN ou WAN (sur option spécifique)
Gestion	• Depuis ETH, USB et WAN (sur option spécifique)
Téléchargement de version	• Mode client FTP

D. Annexe D - Configuration par défaut

Ce chapitre traite	> du nom d'utilisateur et mot de passer par défaut	§ D.1
	> de la configuration par défaut côte réseau local (LAN)	§ D.2
	> de la configuration par défaut côte réseau local sans-fil (WLAN)	§ D.3

Ce chapitre indique la valeur des paramètres par défaut du SAGEM F@st™ 3202 en sortie d'usine.

Ces paramètres par défaut peuvent être modifiés par pré-configuration particulière du SAGEM F@st™ 3202.

D.1 Nom d'utilisateur et Mot de passage par défaut

Nom d'utilisateur	admin
Mot de passer	admin

D.2 Configuration par défaut côte réseau local (LAN)

Le tableau suivant fournit les valeurs de principaux parametes LAN par défaut de votre Passerelle Résidentielle (ETH1, ETH2, USB PC):

Caracteristique LAN	Valeur	Etat
Adresse IP ETH1 (□)	192.168.1.1/24	Accès Internet et configurateur HTTP (ponté)
Adresse IP ETH2 (□)		Accès décembreur TV (ponté)
Adresse IP USB PC		Accès Internet et configurateur HTTP (ponté)
BROADCAST, ARP, MULTICAST	-	Activés
Routeur	-	Le traffic LAN est routé vers votre ISP
NAT/PAT	-	Activement

D.3 Configuration par défaut côte réseau local sans-fil (WLAN)

Le tableau suivant fournit les valeurs de principaux paramètres WLAN par défaut de votre Passerelle Résidentielle.

Wi-Fi (802.11b/g)

Caractéristiques (Wi-Fi)	Valeur	Etat
Adresse IP	192.168.1.1/24
Diffusion duSSID		Autorisée (Non modifiable)
SSID	Livebox-xxxx¹
Canal	10
WEP		Activement
Filtrage MAC		Activement
WPA		Désactivement

Bluetooth

Caracteristiques (Bluetooth)	Valeur	Etat
Adresse IP	192.168.1.1/24
Identité	Livebox-xxxx¹
Sécurité		Activement
Code PIN	0000

E. Annexe E - Glossaire

Glossaire

ACL	Access Configuration List
ACL	Asynchronous ConnectionLess
ADSL	Asynchronous Digital Subscriber Line
AP	Access Point
ARP	Address Resolution Protocol
CC	Continuity Check
CCK	Complimentary Code Keying
CDVT	Cell Delay Variation Tolerance
CHAP	Challenge Handshake Authentication Protocol
CLI	Command Line Interface
CTP	Cordless Telephone Profile
DBPSK	Demodulator Baseband Phase Shift Keying
DECT	Digital Enhanced Cordless Telephone
DHCP	Dynamic Host Configuration Protocol
DMT	Discrete MultiTone
DNS	Domain Name Server
DQPSK	Differential Quadrature Phase Shift Keying
DSSS	Direct Sequence Spread Spectrum
DTIM	Delivery Traffic Indication Message
DTMF	Dual Tone Multi-Frequency
ESSID	Extended Service Set Identifier
FAI	Fournisseur d'Accès à Internet
FHSS	Frequency Hopping Spread Spectrum
FTP	File Transfer Protocol
GAP	Generic Access Profile
HTML	Hyper Text Markup Language
HTTP	Hyper Text Transfer Protocol
ICMP	Internet Control Message Protocol
IEEE	Institute of Electrical and Electronics Engineers
IEEE 802.11b/g	Spécifications qui utilise le protocole MAC ajusté au réseau local sans fil (WLAN) dans la bande de 2,4 GHz
IGMP	Internet Group Membership Protocol
IP	Internet Protocol
IPQoS	Qualité IP
ISP	Internet Service Provider
LAN	Local Area Network
LCP	Link Control Protocol
LLC	Logical Link Control (encapsulation avec en-tête)

MAC Medium Access Control

MDI Media Dependent Interface

MER MAC Encapsulation Routing

POP Point de Présence

RGW Residential GateWay (Passerelle Résidentielle)

RTCP Real Time Control Protocol

F. Annexe F - Connectique

Ce chapitre traite	du brochage du connecteur "LINE"	§ F.1
	du brochage du connecteur "PHONE"	§ F.2
	du brochage du connecteur "PWR"	§ F.3
	du brochage du connecteur "ETH1" et "ETH2"	§ F.4
	du brochage du Connecteur "USB PC"	§ F.5

F.1 Brochage du connecteur "LINE"

Le raccordement de l'équipement à l'ADSL s'effectue sur une embase RJ11 (6 contacts).

N° du contact	Signal	Signification
3	LINE-A	Signal de ligne A
4	LINE-B	Signal de ligne B
1	NC	Non Connecté
2	NC	Non Connecté
5	NC	Non connecté
6	NC	Non Connecté

F.2 Brochage du connecteur "PHONE"

Le raccordement de l'équipment à un téléphone analogue s'effectue sur une embase RJ11 (6 contacts).

N° du contact	Signal	Signification
3	LINE-A	Signal de ligne A
4	LINE-B	Signal de ligne B
1	NC	Non Connecté
2	NC	Non Connecté
5	NC	Non connecté
6	NC	Non Connecté

F.3 Brochage du connecteur "PWR"

Le raccordement du bloc secteur à l'équipement s'effectue sur l'embase miniature du coffret.

Broche	Signal	Signification
Intérieur	+12 V	Connexion DC "+"
Extérieur	Masse	Connexion DC "-"

F.4 Brochage des connecteurs "ETH1" et "ETH2"

Le raccordement de l'interface Ethernet à l'équipement s'effectue sur une embase RJ45 (8 contacts).

N° du contact	Signal	Signification
1	TXD+	(+) Emission vers terminal
2	TXD-	(-) Emission vers terminal
3	RXD+	(+) Réception du terminal
4	NC	Non Connecté
5	NC	Non Connecté
6	RXD-	(-) Réception du terminal
7	NC	Non Connecté
8	NC	Non Connecté

Le système de connectique Ethernet est auto-detectant. Vous pouvez utiliser indifféremment des cables droits ou croisés. La détction d'un signal émission ou réception s'effectue automatiquement.

F.5 Brochage du Connecteur "USB PC"

Le raccordement de l'interface "USB" à l'équipment s'effectue sur une embase USB de type B.

N° du contact	Signal	Signification
1	Vcc	Alim (+) PC
2	- Data	Signal de ligne d'abonné
3	+ Data	Signal de ligne d'abonné
4	Ground	Masse
