| Type de produit | Automobile de tourisme |
| Marque | RENAULT |
| Modèle | 4CV |
| Moteur | Type 662, 4 cylindres, 747 cm³, 21 ch, compression 7,25 |
| Carburateur | SOLEX 22 IGBT |
| Poids à vide (Grand Luxe) | 600 kg |
| Charge utile | 320 kg |
| Poids total en charge maxi | 920 kg |
| Consommation moyenne | 6 L/100 km à 60 km/h |
| Capacité du réservoir de carburant | 27,5 L |
| Capacité huile moteur | 2 L |
| Capacité huile boîte-pont | 1 L |
| Liquide de freins | 0,320 L (Lockheed n°5) |
| Système de refroidissement | 4,6 L (eau) |
| Pneumatiques | 135×380, jantes 4J×15, pression avant 0,900 kg, arrière 1,600 kg |
| Transmission | Boîte 3 vitesses synchronisées + MA, rapports : 1re 3,7, 2e 1,81, 3e 1,07, AR 3,7 |
| Freins | Hydrauliques sur 4 roues, frein à main mécanique |
| Direction | À crémaillère |
| Suspension | 4 ressorts hélicoïdaux, amortisseurs télescopiques, barre de torsion avant |
| Allumage | 6 volts, avance initiale 2°40' vilebrequin, ordre 1-3-4-2 |
| Batterie | 6 volts |
| Feux | Phares 6V 36W, feux arrière 6V 18/4W, indicateurs 6V 15W |
| Rodage | 500 km, vitesses limitées (1re 18, 2e 36, 3e 65 km/h) |
FOIRE AUX QUESTIONS - 4CV RENAULT
Questions des utilisateurs sur 4CV RENAULT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Automobile au format PDF gratuitement ! Retrouvez votre notice 4CV - RENAULT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4CV de la marque RENAULT.

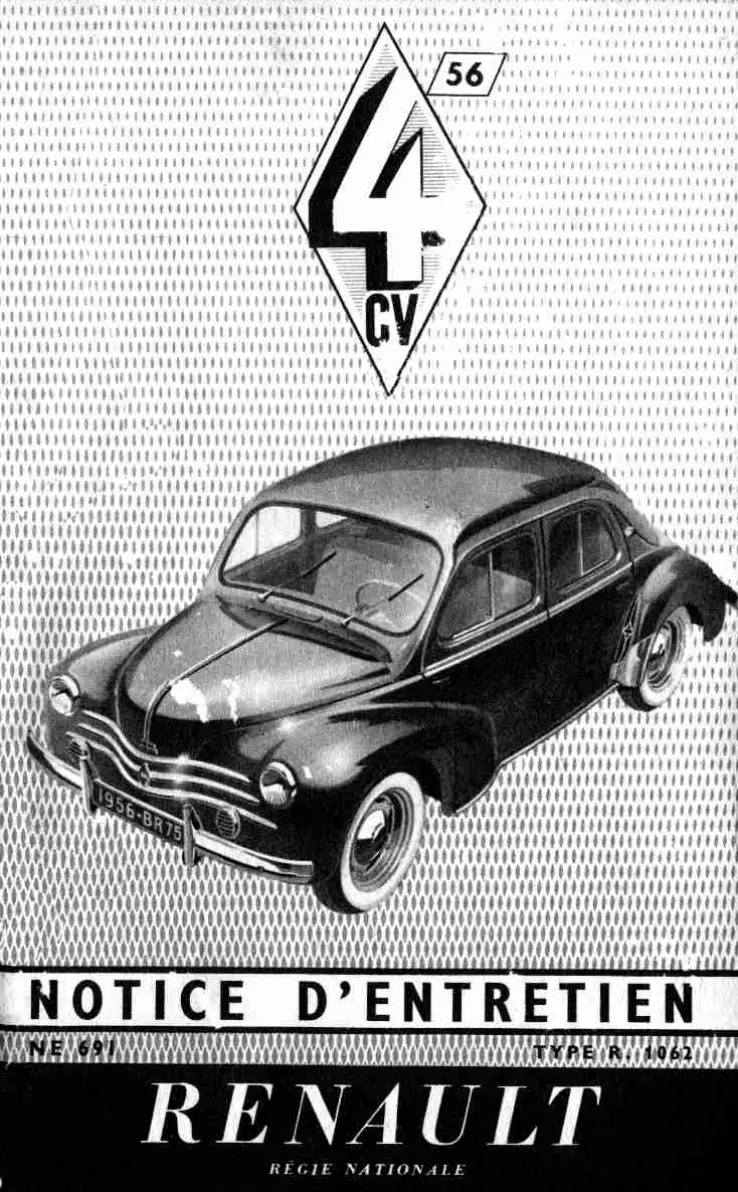

MODE D'EMPLOI 4CV RENAULT
VOUS venez de prendre le volant de notre 4 CV. Vous connaisssez déjà les qualités de cette voiture, qualités que vous approuverez parfaitement lorsque vous la connaîtrez mieux. Bientôt vous saurez en tirer le maximum d’agrément tout en roulant de la façon la plus économique, mais n’oubliez pas que le rendement de toute mécanique est fonction du soin que l’on apporte à son entretien. En effectuant en temps utile les opérations indispensables vous n’aurez jamais le moins d’ennuis.
La 4 CV se prête d'ailleurs merveilleusement à ces opérations périodiques. Voiture économique à tous points de vue, elle a été conçue avec le souci de réduire le plus possible les frais d'entretien courant. Tous ses organes mécaniques réunis en un seul bloc, à l'arrière, sont facilement accessibles.
SANS SE SALIR, le conducteur vérifie le niveau d'huile, change une bougie, règle le ralenti du carburateur...
SANS DIFFICULTÉ, la Station-Service effectue le graissage général, procède à la vidange, surveille la batterie...
Tous les petits travaux d'entretien, les précautions élémentaires, les conseils pratiques que contient cette notice sont classés par ordre alphabétique. Elle constitue ainsi un véritable dictionnaire dans lequel vous trouverez facilement le renseignement dont vous aurez besoin.
Nous poussons rappelons que nos Ateliers Agréés sont, en France et dans le monde entier, à notre disposition pour vous aider à entretenir notre 4 CV en bon état grâce à:
• Un outillage moderne et standardisé, • Un personnel qualifié connaissant parfaitement la 4 CV, • Des méthodes de travail uniformes mises au point par le constructeur, • L'utilisation de pièces de rechange d'origine, les seules pièces donnant toute garantie d'interchangeabilité et de qualité.
CONFIEZ DONC VOTRE 4 CV A NOS ATELIERS AGRES
Ils sont les plus qualifiés et vous donneront de bons conseils en connaissance de cause.
N'attendez pas d'avoir une difficulté pour consulter cette notice: lisez-la tout de suite, méditez-la... et partez tranquille au volant de votre 4 CV. Elle vous conduira loin!
Moteur
MOTEUR Type 662 CYLINDRÉE 747 cm³
CYCLE 4 Temps COMPRESSION 7,25
CYLINDRES 4 PUISSANCE REELLE 21 ch
ALESAGE 54,5 mm CARBURATEUR. SOLEX 22
COURSE 80 mm ICBT
Distribution
Réglage avec yeux de soupapes théoriques
de 0,2 mm pour l'aspiration et 0,3 mm pour l'échelonnement.
Linéaire Angulaire
Ouverture aspiration (avant P. M. H.) 0,3 mm 60°
Fermeture aspiration (après P. M. B.). 4 mm 30°
Ouverture échévement (avant P. M. B.) 9 mm 450
Fermeture échévement (après P. M. H.)... 0,4 mm 70
JEUX PRATIQUES DES CULBUTEURS (pour moteur froid) :
Aspiration 0,1 mm Échappement. 0,2 mm
Allumage
CALAGE DE L'ALLUMEUR ORDRE D'ALLUMAGE
(avance initiale).
Sur vilebreguin 2a40
Sur la poulie 2 a 4 mm
Avance automatique
(centrifuge)
ÉCARTEMENTS DES CONÉCARTEMENTS DES ÉLECTRODES
TACTS 0,5 à 0,6 mm TRODES... 0,6 à 0,7 mm
Chassis
Direction... à crémaillère, embrayage... fonctionnant
(monobloc) et déssert (monodisque) a sec.
Changement de vitesse
Première et M. A.: par baladeur.
Deuxième et troisième : synchronisées.
| Rapport des vitesses | Vitesse à 1.000 tr/mm avec pneus 5,0 × 15 | |
| 1re vitesse | 3,7 | 6,4 km/h |
| 2e vitesse | 1,81 | 13,1 km/h |
| 3e vitesse | 1,07 | 22,1 km/h |
| Marche AR | 3,7 | 6,4 km/h |
ROUES. indépendantes.
Pincement
des roues avant... 3 à 5 mm
ANGLE DE CHASSE. 100
Carrossage
en charge 1030
COUPLE CONIQUE. 7 × 33
JOINTS DE CARDANS à aiguilles.
Pneumatiques
135×380 jantes 4J×15 5,0×15 4,50×15
(Sur demande) 5,0× 15 NVB
PRESSION de gonflement :
Avant 0,900 kg
Arrière 1,600 kg
RESSORTS DE SUSPENSION
Suspension 4 hélicoidaux.
AMORTISSEURS : télescopiques
piques.
BARRE DE TORSION :
aI'avant 1
FREINS:
Au pied hydraulique
sur les 4 roues.
les roues arrière.
Caractéristiques générales
DIAMÈTRE DE BRAQUAGE
POIDS « Grand Luxe » 600 kg (maxi à vide en ordre de marche).
CHARGE UTILE. 320 kg
POIDS total « Grand Luxe » maxi en charge.... 920 kg
CONSOMMATION. 6 litres
(Sur parcours moyennement accidenté et à 60 km/h de moyenne.)
Capacités
SYSTÉME DE REFROIDISSEMENT (eau) 4,6 litres
MOTEUR (huile) 2 litres
Bloc-mecanisme
(huile) 1 litre
RESERVOIR À LIQUIDE DE
FREIN (y compris canalisations) 0,320 litre
Reservoir
au combustible... 27,5 litres
Sport et grand luxe
Le contacteur d'allumage est intégré dans un appareil combiné comptant la commande de démarreur et l'antivol.
Cet appareil est placé sous le volant, près de la colonne de direction (voir figure page 28).
Pour tourner la clé introduite dans l'appareil et obtenir les différentes positions : « GARAGE » — « MARCHE » — « DEMARRAGE »; exercer une légère pression pour vaincre la résistance du ressort.
On facilite l'opération en manœuvrant légèrement le volant.
Position STOP Clé retirée. Allumage coupé. Direction bloquée.
Position: Clé retirée. Allumage coupé. Direction libre.
Position: « MARCHE ». Clé bloquée. Allumage en circuit.
Position : « DEMARRAGE » Allumage en circuit. Laisser revenir la clé des les premières explosions.
Pour obtenir le verrouillage de la direction, il est nécessaire de retirer la clé et ensuite de tourner le volant à droite ou à gauche pour que le verrou rentre dans son logement.
Affaires
Le contacteur d'allumage et de démarrage est placé sous le volant comme sur les modèles « Sport et Grand Luxe » (voir page 29).
- Contact coupe
- Contact mis.
- Demarrage.
Une rotation de la manette établit le contact ; en continuant la rotation (résistance d'un ressort à vaincre), on commande le démarreur. Lors de la mise en route, dès les premières explosions, faire revenir la manette.
un mauvais contact (fils de bougie, fil de bobine) ; l'humidité sur les bougies ; — l'extérieur de la bobine humide ; — une condensation dans le couvercle de l'allumeur sont suffisants pour que le moteur à froid refuse de partir.
Attention :
— lorsque vous quitterez votre voiture, n'oubliez pas de vérifier que votre contact d'allumage est coupé; - ne retirez jamais la clé de contact avant l'arrêt de la voiture, vous risqueriez un blocage de direction; — sur route, dans une descente, ne coupez pas votre contact sous prétexte d'économie d'essence.
Allumeur
Situé sur le côté droit du moteur, il est entraîné par un pignon de l'arbre de distribution.
Lorsque le couvercle est enlevé, on voit que le sens de rotation est à droite.
L'allumeur joue un rôle important dans la marche du moteur, d'où l'intérêt de le vérifier environ tous les 5.000 km.
Les grains de contact doivent être nets et ne peuvent être contrôlés efficacement qu'après dépose de leur plaque support (3 vis). Leur polissage se fait avec une pierre spéciale, mais jamais à la toile émeri.
D'autre part, leur écartement lorsque ils sont séparés au maximum par la came, doit être de 0,5 à 0,6 mm.
Allumeur S. E. V.
Allumeur S. E. V.
Si un réglage s'impose, procéder comme suit :
Les contacts étant maintenus séparés par la came.
10 Desserrez la vis de blocage ; 2° Tournez la vis excentrique de réglage. (A droite pour rapprocher les contacts) ; 3° Resserrez la vis de blocage après vérification de l'écartement des contacts.
Après un réglage de l'écartement des grains de contact, le calage de l'allumeur est à revoir (« Caractéristiques »); procéder comme suit :
10 Mettre le contact d'allumage ; 2° Enlever le couvercle de l'allumeur ; 3° Brancher une lampe témoin entre la masse et la borne primaire de l'allumeur ;
A. Allumeur. B. Borne marquée «Bat» ou +. C. Écrou de blocage du collier.
4° Avec la manivelle, amener le repère (a) de la poulie à environ 4mm de l'index (b) soudé sur le couvercle de distribution; 5° Donner quelques légers coups sur la manivelle; s'arrêter au moment précis où la lampe témoin s'allume et mesurer la distance entre a et b. Elle doit être comprise entre 2 et 4 mm, sinon, procéder au calage de l'allumeur;
10 Effectuer sensiblement un tour de moteur pour amener le repère de la poulie à 3 mm avant l'index; 2° Desserrer l'écrou de blocage (C) du collier; 3° Tourner légèrement le boîtier de l'allumeur « sens d'horloge », puis le ramener doucement en arrêté, jusqu'au moment précis où la lampe témoin s'allume, serrer l'écrou de blocage du collier dans cette position.
ANTIGEL (voir « Radiateur »).
ANTIVOL (spécial « Sport et Grand Luxe »). (voir « Allumage »)
AVERTISSEURS « Sport et Grand Luxe »
L'avertisseur « ville » est commandé par une légère pression sur l'extrémité du combinateur.
L'avertisseur « route » est commandé par une pression à fond sur ce même combinateur.
Affaires
L'avertisseur est commandé par le déplacement latéral d'une manette située sur la planche de bord (voir « Planche de bord », page 29).
En cas (très rare) de déréglage du son de l'avertisseur, un simple tour de clé sur l'écrou six pans situé au dos de l'appareil rétablira le son initial.
BOBINE
Elle est fixée à l'arrière du moteur sur le couvercle de distribution. Elle transforme le courant basse tension de la batterie en courant haute tension distribué aux bougies par l'allumeur (voir « Incidents »).
Une bobine humide empêche tout départ ; dans ce cas, l'essayer soigneusement. Vérifier périodiquement la fixation des fils.
Bougies
C'est l'étincelle qui jaillit entre les électrodes des bougies qui enflamme le mélange gazeux comprimé dans les cylindres, et provoque sa combustion.
Pour compenser l'usure normale des électrodes, il faut vérifier leur écartement tous les 5.000 km avec une jauge d'épaisseur (b = 0,6 à 0,7 mm). Le rapprochement des électrodes s'effectue par un léger coup donné sur l'électrode extérieure.
Il arrive souvent qu'une bougie est dite usée alors qu'un nettoyage et un réglage des électrodes suffisent pour qu'elle fonctionne normalement.
Le nettoyage des bougies se fait par sablage, la rosse métallique n'est qu'un pis-aller.
La couleur des électrodes et de l'isolant renseigne à la fois sur l'état de fonctionnement de la bougie et sur la qualité de la carburation.
— fauve avec léger dépôt de suie : la bougie est bonne et la carburation correcte.
— huileux : la bougie est hors d'usage, ou l'étanchéité Pistons-cylindres est mauvaise.
— noirs : le mélange carburant est trop riche. — gris clair : le mélange carburant est trop pauvre.
La vie de vos bougies n'est pas éternelle ; après 15.000 km, malgré une apparence satisfaisante (électrodes correctes), elles méritent un remplacement car la porcelaine s'est imbibée de carbone ; son coefficient d'isolation a diminué.
Le rendement du moteur en est affecté ainsi que la consommation d'essence.
Démontage des bougies
Utiliser la clé à tube et la broche de votre trousse d'outillage.
Afin de ne pas déteriorer le filetage de la culasse, prendre soin, à leur mise en place, d'engager correctement, à la main, la bougie dans le filetage de la culasse.
Bougie défectueuse
Si vous moteur « boite », tourne « sur trois pattes » ; sans l'arrêter, déceler le mauvais fonctionnement de la bougie en cause à l'aide d'un tournevis à manche en bois, en mettant successivement chaque bougie à la masse (dégager le caoutchouc protecteur).
Si pour l'une d'elles, le régime moteur est inchangé, on peut conclure qu'elle est défectueuse. (Écartement incorrect des électrodes. Bougie encrassée. Isolant cassé).
CAPOT moteur
Le déverrouillage du capot moteur est obtenu en tirant la poignée vers le haut.
Le capot est maintenu levé par une tige articulée qui prend appui dans un alvéole de la culasse.
Carburateur
C'est l'appareil qui assure à tous les régimes le dosage du mélange air-essence qui convient à la bonne marche de votre moteur. Son starter automatique supprime toute intervention pour les départs à froid. Il ne réclame aucun entretien spécial mais, sa fixation sur le collecteur fera l'objet de vérifications périodiques pour éviter des rentrées d'air qui auraient pour conséquence un mélange appauvri, d'où des départs difficiles et un mauvais ralenti. D'autre part, le combustible contient toujours des impuretés qui, malgré les filtres, peuvent obstruer partiellement ou complètement les orifices des gicleurs.
GICLEURS BOUCHES. Les gicleurs sont demontables sans dépose du carburateur.
Les laver à l'essence et les souffler.
N'employez jamais d'objet métallique pour les déboucher, vous risqueriez d'agrandir ou de déformer l'orifice.
Ralenti.
Pour réduire ou augmenter la vitesse de rotation du moteur, agir sur la vis butée du levier de commande de papillon.
Si le moteur boite ou cale trop facilement, agir sur la vis de richesse. (Cette dernière ne doit jamais être serrée à fond.)
Ne régalez pas le régime du ralenti trop bas, car vous risqueriez de caler le moteur dans l'utilisation en ville (la vitesse convenable du ralenti est de 550 tr/min).
- Arrivée d'essence.
- Starter automatique.
- Ecrou-raccord de prise de température.
- Gicleur de starter.
- Vis bute de ralenti.
- Commande de papillon.
- Vis de richesse de ralenti.
- Gicleur principal.
- Gicleur de ralenti.
- Bouchon-filtre.
Changement de vitesse
Le levier de changement de vitesse est à manœuvrer suivant le schéma ci-contre.
N'hésitez pas à changer de vitesse.
N'appuyez jamais à fond sur l'accélérateur lorsque vous êtes au minimum dans la vitesse :
En 3e : 40 km/h, surtout dans une montée.
En 2e:10 km/h.
Ces vitesses correspondent à un régime minimum du moteur au-dessous duquel il peine.
Climatisation
Des dispositifs spéciaux assurent le comportement en toute saison. Pour le chauffage et le désembuage, on utilise l'air chaud qui traverse le radiateur.
A. Désembuage (côté gauche). B. Désembuage (côté droit).
C. Chauffage. V. Volets mobiles.
Cet air capté par des coquilles enveloppant le ventilateur est canalisé ensuite vers l'intérieur de la voiture.
Une ouverture dans le soubassement du siège arrêté assure le chauffage.
Deux ouies à la base du pare-brise assurent le désembuage.
L'efficacité de ces deux dispositifs est fonction de la température de l'eau dans le radiateur, (minimum °C) et par suite, de la position du store de radiateur (voir « Radiateur »).
Pour supprimer le chauffage, ouvrir les volets V des coquilles en les faisant pivoter d'un quart de tour seulement et fermer le couvercle de l'orifice de chauffage (soubassement du siège arrêté).
NOTA. — Ne manœuvrez les volets que lorsque le moteur est arrêté.
On supprime l'arrivée d'air chaud aux ouies de désembuage (B) en tournant d'un quart de tour dans le sens de la flèche les manettes (A) placées sur les pieds d'auvent.
L'été, un apport d'air frais s'obtient par la reversibilité des glaces pivotantes.
Les voitures « Sport et Grand Luxe » comportent en outre un volet, placé sur l'auvent, commandé par une tige accessible sous la planche de bord.
COFFRE à bagages
Pour ouvrir le coffre, tirer la poignée vers l'avant, et après avoir soulevé légèrement le couvercle, poussez sur le crochet de sécurité pour le dégager.
Sur les voitures « Sport et Grand Luxe », la poignée est condamnée par une serrure qui utilise la même clé que la serrure de la porte.
Un dispositif d'arrêt maintenant automatiquement le couvercle ouvert. On ferme le couvercle sans toucher ni à son dispositif d'arrêt ni au crochet de sécurité.
Important. - Lors de la fermeture du capot, vérifier avec soin qu'elle s'est effectuée normalement. L'ouverture du capot en marche (impossible avec un capot correctement fermé) peut être la cause d'un accident grave. Toute déterioration de fermeture du capot doit être réparée sans délai.
Afin de laisser le maximum de place pour les bagages, le coffre est aménagé pour disposer avec un minimum d'encombrement :
— la roue de secours maintenue par un dessort et un crochet; — la manivelle; — le cric (visser légèrement pour éviter tout bruit).
Courroies de ventilateur et de DYNAMO
Votre moteur comporte deux courroies. On vérifiera leur tension tous les 5.000 km. Une courroie normalement tendue se laisse fléchir d'environ 2 cm.
a. Poulie tendeur, b. Manche d'outil 20 mm.
La tension de la courroie de ventilateur se corrige par la rotation du support de poulie tendeur après déblocage de l'écrou (C).
Celle de la courroie de dynamo, par pivotement de cette dernière autour de son axe de fixation après déblocage de l'écrou (D) et du boulon (E) sur glissière.
C. Écrou de blocage.
D. Écrou de blocage. E. Boulon sur glissière.
Conseils
N'oubliez pas que si une courroie détendue patine, par contre, une courroie tendue à l'excès fatigue inutilement les paliers.
Si la courroie de ventilateur vient à casser, on peut la remplaçer provisoirement par la courroie de commande de dynamo.
Culbuteurs
Les culbuteurs sont pratiquement réglés pour des milliers de kilomètres; toutefois, si votre moteur devient bruyant, vérifiez leur jeu (voir « Caractéristiques »).
Cette vérification doit s'opérer sur moteur froid ; elle nécessite l'emploi de cales d'épaisseur de 10/100 et de 20/100 mm. La position d'arrêt du moteur doit être telle que la tige de commande du culbuteur considéré ne soit pas soulevée par la côte de l'arbre de distribution ; sinon, tourner le moteur avec la manivelle.
E. Soupapes d'échappement. — A. Soupapes d'admission.
S'assurer, en appuyant sur la vis de réglage du culbuteur, que toutes les pièces de la commande sont en contact. Le réglage s'effectue par cette vis après déblocage de l'écrou. La cale doit passer grassement entre le culbuteur et la tige de soupape.
Nous vous conseillons de faire exécuter ce réglage dans l'un de nos Ateliers Agréés.
Démarrage
En principe, cet appareil ne demande aucun entretien spécial.
La remise en état complète se fait lors de la révision générale du moteur.
Pour tout travail à effectuer sur le démarreur, avoir soin de débrancher la batterie (cosse de la borne marquée — « circuit masse »).
Direction (jeu)
Pour vérifier l'importance du jeu, il est nécessaire de mettre les roues en ligne droite.
Elles doivent observer pour une rotation (b) du volant inférieure ou égale à 2 cm (mesure effectuée à la jante du volant).
Confiez la voiture à l'un de nos Ateliers Agréés.
Distributeur d'allumage
Voir « Allumeur » page 6.
C'est l'organe qui charge la batterie ; placé à l'arrière du moteur, elle est entraînée par une courroie.
Son fonctionnement est contrôlé par un feu témoin placé sur le tableau de bord, il s'allume au vert dès qu'on met le contact et s'éteint dès qu'on accélère le moteur.
Attention
Sur route, si la lampe verte s'allume, et que la courroie de commande de dynamo est en bon état, il y a présomption d'avarie à la dynamo ou au régulateur de tension.
Si la batterie est en bon état et bien chargée, la situation n'est pas critique si vous ne roulez pas de nuit, mais nous vous conseillons de ne pas tarder à vous rendre dans l'un de nos Ateliers Agréés.
Pour le bon fonctionnement du moteur, il faut que la température de l'eau soit au moins de C; vous l'atteindrez par le réglage du store de radiateur.
Si par temps très chaud, vous atteignez une température supérieure, ne vous inquiétez nullement, votre moteur ne peut en souffrir.
Les modèles « Sport et Grand Luxe », comportent un thermométre gradué en degrés centigrades ; c'est lorsque l'aiguille est située dans la zone verte (N) du cadran que le moteur fonctionne au mieux. Il y a danger lorsque l'aiguille atteint la zone rouge.
Les indications données par le thermomètre ne sont valables que si la thermistance vissée sur le radiateur est immergée.
Eclairage
Il fonctionne sous une tension de 6 volts. Chaque lampe ne reçoit qu'un seul fil, le retard se faisant par la masse.
Il comprend :
la signalisation (éclairage extérieur);
les lampes du tableau de bord (éclairages et faux témoins);
les plafonniers;
la lampe éclairage de capot.
Le modèle « Affaires » ne comporte pas de plafonnier.
Characteristiques des LAMPES
Vous trouverez dans le tableau ci-dessous les caractéristiques des lampes qui équipent leur 4 CV.
| Feux de route et feux de croissement...... | Lampe «phare code» 6 volts, 36 watts, 2 plots, 3 ergots jaune lisse. |
| Feux indicateurs de direction. | Lampe Ø 25, 6 volts, 15 watts, 1 plot, 2 ergots. |
| Feux AR et Stop...... | Lampe bifil Ø 25, 6 volts, 18/4 watts, 2 plots, 2 ergots. |
| Feu AR droit «Spécial Affaires» Éclaireurs plaque de police et lampe sous capot...... | Lampe Ø 19, 6 volts, 4 watts, 1 plot, 2 ergots. |
| Feux de position et plafonniers | Lampe navette 10×39, 6 volts 4 watts. |
| Tableau de bord...... | Lampe mignonnette 6 volts, 1,5 watt. |
| Feux de stationnement...... | Lampe mignonnette 6 volts, 1,5 watt, culot de 9, ballon de 11. |
Embrayage
C'est l'organe qui établit la liaison entre le moteur et la boîte de vitesse.
En appuyant sur la pédale de débrayage, la boîte de vitesses et le moteur sont désaccouplés.
Lorsqu'on appuie sur la pédale au repos, celle-ci doit parcourir environ 2 cm (a) avant d'agir sur l'embrayage. Cette distance réglable, que l'on appelle garde de la pédale, est une sécurité contre tout patinage.
NOTA. - Pour l'embrayage automatique FERLEC, se reporter à la notice spéciale.
Réglage
Le réglage de la pédale de débrayage est très simple, mais il est lié sous la voiture d'où nécessité d'une fosse ou d'un appareil de levage.
Le levier de commande de débrayage est situé légèrement en avant de la trompette de roue arrière gauche.
Pour régler la garde de la pédale:
— Débloquer le contre-écrou (5) en maintenant l'écrou (4) avec une deuxième clé; — Visser l'écrou (4) jusqu'à obtention d'une garde de 2 cm. Cette mesure peut être très facilement appréciée en appuyant avec la main sur la pédale, le réglage est correct lorsque, enfonçant la pédale de 2 cm, on rencontre la résistance qui indique l'attaque du débrayage; Maintenir l'écrou (4) et bloquer le contre-écrou (5).
- Pédale de débrayage.
- Chape de câble.
- Embout fileté du câble.
- Écrou de réglage.
- Contre-écrou.
- Ressort de rappel. 7 Lève sur axe de fourchette de débrayage. a) Garde de la pédale au plancher.
Conseils
— Un bon conducteur devra penser à ne pas laisser reposer son pied sur la pédale pendant la conduite ; sans le pouvoir, il provoquerait l'usure anormale de la butée de débrayage. — À l'arrêt devant un feu rouge, il ramènera son levier de changement de vitesse au point mort pour ne pas être dans l'obligation de garder la pédale appuyée.
L'indicateur de niveau sur la planche de bord ne fonctionne que lorsque le contact d'allumage est mis.
Les graduations du cadran correspondent approximativement au quart, à la moitié, etc. de la contenance du réservoir.
Lorsque l'aiguille est sur « zéro » le réservoir contient encore une réserve de 2 à 3 litres.
Le remplissage du réservoir s'effectue par une pipe située sous le capot arrêté à droite du moteur.
L'essence aspirée dans le réservoir est refoulée vers le carburateur, par une pompe fixée sur le côté droit du moteur.
La pompe est actionnée par un excentrique de l'arbre de distribution.
Elle comporte en outre un levier de commande manuelle qui permet le remplissage des canalisations d'essence et de la cuve du carburateur après un démontage ou une longue immobilisation de la voiture.
La pompe ne peut être actionnée à la main si la cuve du carburateur est pleine ou si la position d’arrêt du moteur est telle que le levier intérieur de la pompe repose sur le sommet de l’excentrique de l’arbre de distribution. Dans ce dernier cas, il suffit de tourner le moteur d’un tour avec la manivelle.
Essuie-vitre
Actionné par un moteur électrique, il est mis en route en tournant, « sens inverse d'horloge », une petite manette placée sous la planche de bord.
FEUX indicateurs de direction
Une manette sous le volant, à droite de la colonne de direction, commande les feux indicateurs de direction.
a) Feu gauche. b) Feu droit.
Un feu témoin situé sur le tableau de bord contrôle leur fonctionnement.
Pour changer la lampe, desserrez de quelques tours la vis prisonerie placée à la base du boîtier, tirez sur ce dernier pour l’oter. Cette lampe peut être remplacée momentarily par la lampe éclairer sous capot.
« Affaires » (voir « Planche de bord »).
Filtre a air
Il est fixé à gauche du moteur sur la jambe de force et relié au carburateur par un tuyau de caoutchouc.
L'air après avoir léché un bain d'huile, traverse l'élément filtrant et sort complètement épuré par l'orifice central pour se rendre au carburateur.
a) Bain d'huile. b) Entrée d'air
1. Couvercle de filtre. 2. Élément filtrant. 3. Corps de filtre. 4. Bouchon niveau. 5. Écrou d'assemblage.
Le filtre à air arrête les particules abrasives qui, pénétrant dans les cylindres, provoqueraient leur usure rapide. De ce fait, il s'encrasse et doit être nettoyé tous les 10.000 km, plus souvent sur les routes poussiéreuses.
En dévissant l'écrou à oreilles placé à la base du filtre, le couvercle s'enlève; sortir l'élément filtrant et le laver à l'essence.
À chaque nettoyage de l'objet filtrant, vérifier l'huile de la cuve ; la remplacer si nécessaire ou parfaire le niveau.
Utilisation-conseils
Dans une descente rapide et longue, ménagez vos freins, prenez la deuxième vitesse. En effet, dans ce cas, vous ne devez effectuer une descente au point mort.
Après un lavage de voiture au jet, ou le passage d'un gué, vérifie l'efficacité de vos freins. Quelques tentatives de freinage chauffent légèrement les tambours et accélèrent le séchage des garnitures.
Réservoir : Le réservoir à liquide de frein est placé à gauche dans le coffre à bagages. S'assurer fréquemment du niveau du liquide.
NOTA. — Il est de toute importance lorsqu'on refait le niveau de ne pas dépasser l'indication MAXIMUM afin de conserver un matelas d'air au-dessus du liquide.
Employez exclusivement le liquide lockheed n° 5.
Le trou percé dans le bouchon ne doit pas être obstrué.
Rattrapage du jeu des segments (usure normale)
Chaque segment est à régler séparément.
Soulevez la roue ;
2° À l'aide d'une clé, agissez sur la came de réglage jusqu'à ce que le segment touche légèrement au tambour, s'en assurer en tournant la roue à la main, puis ramenez la came de réglage en arrière jusqu'à ce que la roue tourne librement.
Au cours du réglage, actionner deux ou trois fois la pédale de frein, afin d'assurer le centrage correct des garnitures.
Le réglage s'effectue de façon semblable pour les roues avant et arrière.
Si malgré l'entretien préconisé ci-dessus vous constatez :
une élasticité à la pédale ; une course excessive de la pédale ; — la nécessité d'ajouter fréquemment du liquide ; — un chauffage excessif des tambours de frein ou tout autre anomalie de freinage :
Pour votre sécurité, confiez votre voiture à l'un de nos Ateliers Agréés.
FREIN à MAIN
C'est le frein d'immobilisation de la voiture.
Pour le desserrer, on ramène le levier vers le plancher en appuyant sur le bouton pousoir afin de libérer le cliquet.
1: Levier de frein à main. 2. Bouton poussoir.
Son efficacité doit être sensible à partir du 2e ou 3e cran, sinon, il y a lieu de procéder au réglage.
- Biellette de commande.
- Cable de commande de segments.
- Relais à cames de commande de segments.
- Écrou de réglage et contre-écrou.
- Support guide de câble.
Son réglage se fait en agissant sur la longueur de la biellette (1) qui relie le levier de commande du frein à main au relais à cames (3).
— Soulever les roues arrière. — Mettre le levier de frein à main au 2^e cran. — Après déblocage du contre-écrou, visser l'écrou de réglage jusqu'à ce que les segments commencent à lécher les tambours. — Après desserrage du levier de frein, vérifier que les roues tournent librement et serrer l'écrou de blocage.
NOTA. — N'effectuer cette opération qu'après réglage de compensation d'usure des garnitures des freins arrêté ; en aucun cas, ne se servir du réglage du frein à main pour rattraper l'usure des garnitures.
Conseils
— À l'arrêt, par surcroît de précaution, mettez le levier de changement de vitesse en 1re si vous êtes en montée, en marche arrière si vous êtes dans une descente.
(Pour les voitures équipées avec l'embrayage FERLEC, voir notice spécifique).
Graissage
(voir « Tableau de graissage » inséré à la fin de la notice).
En cas de pulvérisation, éviter les projections trop abondantes sur les coussinets élastiques de la suspension avant.
Le tableau de graissage joint à la notice donne les qualités de lubrifants homologues que nous préconisons pour chaque organe.
En les employant exclusivement, vous maintiendrez votre voiture dans un parfait état de fonctionnement.
Niveau d'huile
N'oubliez pas de vérifier votre niveau d'huile; il doit approcher du repère supérieur de la jauge.
Veillez à ce qu'il ne descende jamais au-dessous du repère inférieur de la jauge.
Pression d'hule
Un manomètre est relié électriquement à un feu témoin rouge situé sur le tableau de bord.
Dès que le contact est mis : le voyant s'éclaire.
Dès que le moteur tourne : le voyant doit s'éteindre.
En marche si levoyant rouge s'éclaire, c'est l'indice d'une anomalie dans la circulation d'huile.
Vérifiez le niveau ; s'il est normal, il y a présomption d'avarie à la pompe à huile ou au mano-contact. Ne continuez pas à rouler. Voyez l'un de nos Ateliers Agréés.
Le modèle « Affaires » ne comporte pas de mano-contact.
Conseils
— Si vous changez de marque d'huile et remplacez une huile minérale pure par une huile détergente modérée, procédez comme suit :
a) Vidanger l'huile usagée (minérale pure). b) Remplir le plein avec la nouvelle huile (détentgente). c) Faire tournier le moteur pendant 10 minutes. d) Vidanger et refaire le plein avec de l'huile fraîche.
- Ne partez pas du principe que l'hiver, l'huile chauffant moins, les vidanges peuvent être plus espacées. Le contraire se justifierait du fait de l'utilisation plus grande du starter et des condensations de vapeur d'eau plus importantes.
LAVAGE
La fréquence des lavages assure une bonne conservation de la peinture qui gardera longtemps son aspect de neuf.
Ne lavez pas votre voiture au soleil. Attendez que les tôles soient refroidies pour le faire.
Si vous ajoutez un produit à votre eau de lavage, assurez-vous qu'il n'est pas nuisible à la peinture synthétique.
N'abusez pas des nombreux produits d'entretien plus ou moins abrasifs que l'on trouve dans le commerce.
N'utilisez que les produits préconisés par nos Services Techniques et par nos Ateliers Agréés.
Si vous lavez au jet, protégez votre moteur avec un tissu imperméable et en même temps retirez un fil d'allumage (bougie ou bobine) pour être certain de ne pas oublier de retirer le tissu de protection du moteur.
Les pneus à flanc blanc sont à laver avec une eau savonneuse (savon de Marseille) ; rincez-les à l'eau claire.
Ne jamais mettre d'essence, de pétrole ou d'alcool en contact avec la peinture, sous prétexte de nettoyage.
Nous vous mettons en garde contre l'emploi des housses de chlorure de vinyle qui risquent de détériorer la peinture synthétique.
Moteur (mise en marche)
Le levier de changement de vitesse doit être au point mort.
Sans appuyer sur l'accélérateur, tourner la clé ou la manette de l'appareil combiné placé sous le volant ; dépasser la position « MARCHE » (résistance à vaincre) — voir « ALLUMAGE »
Dès les premières explosions, laisser revenir la clé ou la manette rappelée à la position « MARCHE » par un ressort.
Vous n'avez pas à intervenir pour la mise en action et le retrait du starter ; son fonctionnement est automatique.
Conseils :
N'oubliez pas de vérifier votre niveau d'huile (voir « Huile »). — N'emballez pas votre moteur et ne lui demandez pas sa pleine puissance tant qu'il est froid ; — Maintenez toujours votre moteur dans un état de propreté extérieure irréprochable : les fuites seront plus facilement décelées ; mais si vous utilisez un pinceau à virole métallique, n'oubliez pas d'isoler cette dernière avec du chatterton par exemple ; vous éviterez de la sorte toute possibilité de court-circuit et d'incendie. — Évitez de respirer les gaz d'échappement ; ceux-ci renferment de l'oxyde de carbone ; de ce fait, il est imprudent de faire tourner le moteur dans un local fermé.
Commandes
«Sport et Grand Luxe» : voir «Signalisation»
« Affaires » : voir « Planche de bord »
Réglage des feux de croisement
Pour être conformes au code, les phares doivent être correctement réglés :
a) Le faisceau lumineux doit être parallèle à l'axe de la voiture. b) En éclairage « Feux de croissance » la voiture étant sur un sol
horizontal, la coupure doit être parallèle au sol et à une distance de 10 m, sa hauteur doit être inférieure de 10 à 25 cm à celles du centre de la glace.
Le réglage s'effectue par les vis A (réglage en direction) et B (réglage en profondeur) accessibles lorsque la porte de phare est enlevée.
Remplacement d'une lampe
10 Retirer la porte de phare en agissant sur la languette (1) située à sa partie inférieure ; 2° Déverrouiller le bloc optique en écartant la patte en acier à ressort (2) ; le bloc est ensuite sorti facilement, et la lampe navette (feux de position) tenue entre deux lames flexibles est facile à changer ; 3° Pour changer la lampe « phare-code », sortir le support en lui imprimant une légère rotation « sens inverse d'horloge » ; Au remontage de la lampe, observer l'indication « haut » portée sur le culot.
Bien nettoyer la lampe avant son montage afin qu'il n'y ait pas de tache dans le faisceau lumineux.
— Pour votre sécurité, vous devez toujours avoir une lampe « pharecode » dans votre coffre. — Si une lampe de feu de position est grillée vous pouvez la remplacer en prélevant la lampe d'un plafonnier.
NOTA. — Si vous cassez une glace de phare : faites un échange standard du bloc optique dans l'un de nos Ateliers Agréés.
Plafonniers (« sport et grand luxe » seulement).
Le plafonnier permet
— l'éclairage par commande manuelle;
L'éclairage et l'extinction automatiques commandés par l'ouverture et la fermeture de la porte;
— l'extinction totale.
Ces différents fonctionnements sont obtenus en tournant le bloc optique, sans appuyer ; la rotation est limitée par deux crans.
d) Démontage. f) Fonctionnement
Remplacement d'une lampe
Exercer une pression sur le globe et le tourner légèrement, « sens inverse d'horloge », pour le fixer.
La lampe maintenue par deux lames flexibles est facilement remplacée.
Planchde BORD
- Commutateur combiné.
- Tableau de bord.
- Cendrier
- Inverseur des feux indicateurs de direction.
- Coffret à gants
- Oui de désembuage.
- Antivol, contacteur d'allumage et démarrage.
- Pédale d'accélérateur.
- Pédale de frein
- Pédale de débrayage.
- Commutateur d'éclairage : Tiré au 1er cran : Feux de position : Tiré au 2e cran : Feux de croissement ou de route suivant la position de la manette 2.
- Inverseur jour et nuit : Manipulation latéralement, il commande l'avertisseur. Manipulation verticalement, il donne
les éclairages fais de croissement ou deux de route lorsque le commutateur 1 est tiré au cran.
- Tableau de bord.
- Manette de contact et de démarrage.
- Inverseur des feux de direction.
- Cendrier.
- Inverseur des feux de stationnement.
- Coffret à gants.
- Oui de désembuage.
Pneumatiques
Maintenez les pneus convenablement gonflés.
Pression normale des pneus: 0,900 kg à l'avant, 1,600 kg à l'arrière. La roue de secours doit être gonflée à : 1,600 kg; si vous la montez à l'avant, n'oubliez pas de la dégonfler légèrement pour la ramener à 0,900 kg.
Pour éviter l'usure inégale des pneus, permuter les roues (voir : « Roues »).
Si vous constatez une usure anormale des pneus avant, faites vérifier le parallélisme de vos roues dans l'un de nos Ateliers Agréés.
Attention! Notre 4 CV démarre vite! Ne vous croyez pas pour autant autorisé à fatiguer vos pneus par des départs foudroyants.
Evitez les coups de frein « à mort »
Trois portes sont condamnées intérieurement par un petit levier que l'on oriente vers le bas, pour les portes avant droite et arrière gauche et vers le haut pour la porte arrière droite. La poignée de la porte avant gauche est munie d'une serrure et se ferme à l'aide d'une clé.
Radiateur
Votre voiture est équipée d'un radiateur sous pression. De ce fait, le point d'ébullition de l'eau est porté à environ 103°C au niveau de la mer; les pertes par évaporation sont réduites au minimum.
Lors d'une vérification du niveau, afin de s'assurer qu'il n'y a pas de fuites, tenir compte qu'à froid, il manque toujours la contenance d'un verre qui correspond au volume d'expansion du liquide.
Le bouchon de radiateur comporte un double clapet qui garantit contre les effets d'une dépression ou d'une surpression eventuelles.
Attention
Lorsque l'eau est très chaude (thermomètre aux environs de C), ne dévissez pas votre bouchon de radiateur sans précaution :
— Dévissez lentement le bouchon « sens inverse d'horloge » jusqu'au cran de sécurité (1/4 de tour environ) ; - Marquez un temps d'arrêt pour laisser échapper la vapeur ; — Ensuite, continuez à dévisser en appuyant fortement sur le bouchon pour dégager le cran de sécurité.
Pour remettre le bouchon en place, vissez normalement jusqu'à blocage.
Protection CONTRE le FROID
Dès que la température ambiante descend au-dessous de + 10° C, utilisez le store disposé sur la face avant du radiateur pour que la température de fonctionnement du moteur atteigne 80° C.
Sport et grand luxe
Le réglage du store se fait de la place du conducteur (5 positions possibles) et le thermomètre gradué sur le tableau de bord permet l'utilisation optimale du store.
Affaires
Le store se manœuvre au moyen d'un anneau placé, au repos, à la partie supérieure du radiateur.
L'anneau comporte un crochet et peut être fixé dans quatre positions différentes : à la patte située sous la tôle supérieure de dossier ou aux trois trous percés dans la tôle formant gouttière. Les positions d'accrochage 1, 2, 3, 4, indiquées sur la figure, correspondent respectivement aux températures ambiantes, d'environ + 10°, 0°, -5°, -10°.
La position de croche correspond à l'effacement complet du store.
Pour l'emploi du store, il faudra non seulement tenir compte de la température extérieure, mais aussi du profil de la route, de la vitesse et de la charge de la voiture.
Pour le bon fonctionnement du store, lubrifier le guide de sortie de câble sur radiateur avec un peu de graisse graphitée.
Protection contre le gel.
Dès que le gel est à craindre, mélangez à l'eau du radiateur un produit antigel.
Soit 1,5 litre d'antigel Ethylene-glycol;
Soit 1,5 litre de glycérine neutralisée.
Ce dosage garantit la protection contre le gel pour une température ambience de -12° C.
Ces produits ne s'évaporant pas, il suffit d'ajouter de l'eau pour maintenir le niveau dans le radiateur.
Les produits du commerce ne correspondent pas toujours à ceux que nous indiquons; il y a lieu de s'en tenir aux instructions (dosage) imprimées sur le bidon.
Faire tourner le moteur après l'apport d'antigel pour assurer le mélange de ce dernier avec l'eau et sa bonne répartition dans tout le circuit de refroidissement.
Dès que le gel n'est plus à craindre, n'oubliez pas de vidanger le mélange antigel et de bien rincer le radiateur avant son remplissage.
Vidange
Par temps froid, à la rentrée au garage, si vous n'utilisez pas d'antigel, vidangez le système de refroidissement. La voiture doit être sur un plan horizontal, le bouchon de radiateur retiré et les deux robinets figurés sur le croquis doivent couler franchement pour que la vidange soit complète.
Entartrage du radiateur
Après un long service, si vous moteur chauffe anormalement, l'entartrage du radiateur peut en être la cause. Rendez-vous dans l'un de nos Ateliers Agrés.
Retroviseur
La nuit, les phares de la voiture suivie qui frappent votre rétroviseur ne vous éblouiront plus ; retournez-le, l’autre face étant fumée, sans être gêné, vous verrez suffisamment pour ne pas être surpris par la voiture qui double.
RODAGE
La précision et le fin de l'assemblage de nos moteurs, permettent de limiter le rodage à 500 km.
Pendant cette période, nous recommandons de ne pas dépasser les vitesses suivantes :
18 km/h en première ; 36 km/h en deuxième ; 65 km/h en troisième. — Pour arriver à ces vitesses, n'accélérez pas trop rapidement. — Changez de vitesse à temps en montant une côte. Ne faites pas peiner votre moteur. — Un parcours légèrement accidenté est compatible avec un bon rodage. — Evitez de roder par grosse chaleur.
Après 500 km
La période de rodage est terminée, mais votre voiture que vous pouvez utiliser normalement n'obtiendra son plein rendement qu'après quelques milliers de kilomètres.
Graissage
Le graissage est à la base d'un bon rodage.
Respectez les consignes suivantes :
Après 1.000 km, effectuer une première vidange du moteur et du mécanisme (boîte-pont).
Pour le rodage, une huile spéciale n'est pas nécessaire, il suffit de respecter les qualités et marques agréées par nos usines
Après 2.500 km, vidanger à nouveau le moteur.
Ensuite, les vidanges du moteur et du mécanisme seront à effectués suivant les indications du tableau de graissage.
Démontage
Les roues sont détachables. Avant d'utiliser le cric, serrez le frein à main, débloquez les écrous de fixation.
Le cric « parallélogramme » se place en tout point du longeron, ceci permet de soulever soit une seule roue soit tout le côté de la voiture.
Permutation
Pour éviter l'usure inégale des pneus, nous vous conseillons d'interchanger les roues tous les 5.000 km, suivant les indications de la figure ci-dessous.
Attention: ne montez pas vos roues à l'envers, la valve doit être à l'extérieur.
Après l'opération, n'oubliez pas de rétablir les pressions normales de gonflage.
Éclairage de ville :
Feux de position : position 3.
Feux de croisement: position 4.
Eclairage de route :
Feux de route : position 6.
Feux de croisement: position 5.
Feux de stationnement.
droit : position 1
gauche : position 2
À chaque position de la manette correspond un léger verrouillage : ne pas rester dans une position intermédiaire.
Feux indicateurs de direction (voir page 20)
Feux arrière
Les feux arrêté et l'éclaireur de plaque d'immatriculation fonctionnent pour toutes les positions d'éclairage. Le remplacement d'une lampe de feu arrêté s'effectue facilement : desserrez la vis qui est à la partie supérieure de la crosse et basculez cette dernière vers le bas.
Si vous n'avez pas de lampe de rechange, vous pourrez provisoirement prélever la lampe éclaireur sous capot.
Pour remplacer la lampe de l'éclaireur de plaque de police : retirez la vis au centre du capuchon. La lampe éclaireur sous capot peut également le remplacer provisoirement.
Les commandes de signalisation sont groupées sur la planche de bord (voir fig. page 29).
Stationnement
— Dès que vous VOITE est arrêtée, ne serait-ce que pour quelques minutes, arrêtez votre moteur. — De nuit, n'oubliez pas d'allumer votre feu de stationnement, s'il y a lieu. — Les feux de stationnement sont commandés par la manette du commutateur, placée à gauche au-dessous du volant : voir «Signalisation». — Sur le modèle « AFFAIRES », la commande des feux de stationnement est sur la planche de bord (voir page 29).
Tableau de BORD
Le tableau de bord groupe les appareils de contrôle.
- Feu témoin de pression d'huile (spécial Sport et Grand Luxe).
- Feu moyen des indicateurs de direction
- Thermomètre de température d'eau (spécial « Sport et Grand Luxe »).
- Tachymetre.
- Compteur totalisateur.
- Indicateur de niveau d'essence.
- Feu témoin de charge.
Pour changer une lampe, il suffit de tirer sur son support ; ce dernier est maintenu dans son logement par des grilles formant ressort.
RAPPEL des principaux travaux d'entretien
Accumulateurs. - Rétablir le niveau de l'électrolyte en ajoutant exclusivement de l'eau distillée ou de l'eau de pluie.
Moteur. — Vidange, rinçage et remplissage.
Un nettoyage extérieur du moteur permettra de se rendre compte des fuites ou autres anomalies.
Bougies. — Nettoyez et régalez l'écartement des électrodes.
Allumeur. — Vérifiez l'état et l'écartement des contacts.
Courroies. — Vérifiez leur tension.
Culbuteurs. — Vérifiez leur jeu si votre moteur est devenu bruyant.
Train avant. — Vérifiez le pincement des roues avant.
Filtre à air. — Démontez le couvercle, sortez l'élement filtrant et lavez-le à l'essence.
Cette liste de travaux n'est pas limitative. Les agents de notre marque sont dans le monde entier à votre disposition pour vous conseiller.
FAITES GRAISER ET VÉRIFIER
RÉGULIÉREMENT VOTRE MOTEUR
Bien conduire... consommer PEU!
La 4 CV est une voiture brillante, amusante à conduire.
C'est aussi une voiture essentiellement économique : l'une des plus sobres du monde. Si vous savez l'entretenir en bon état et la conduire avec souplesse, vous réaliserez d'excellentes moyennes tout en consommant peu d'essence.
C'est un art difficile mais payant : suivez nos conseils.
— N'accélérez pas brutalement. Ne lâchez pas non plus d'un seul coup la pédale d'accélérateur. Un bon conducteur est toujours progressif pour ménager les organes de la voiture; il évite les grandes aspirations d'essence inutiles.
— À l'arrêt, ne laissez pas tourner votre moteur inutillement pendant plusieurs minutes.
- Ne croyez pas économiser l'essence en roulant en 3ème à l'extrême ralenti : c'est le contraire qui se produit. Ne gardez pas la 3ème au-dessous de 40 km/h.
— Évitez de « surcharger » le moteur, laissez-le respirer en n'hésitant pas à passer sur la vitesse inférieure dès que c'est nécessaire. C'est en côte qu'on juge un conducteur.
N'oubliez pas que la vitesse se paie. - C'est la régularité de marche qui fait les bonnes moyennes et les faibles consommations.
Essayez : c'est un jeu économique et qui vous permettra de connaître toutes les possibilités de votre 4 CV.
Carburant
Utilisez une essence de marque réputée. Adressez-vous à un revendeur assurant un grand début de carburant frais : vous éviterez les poussières et les dépôts de fond de réservoir.
Graissage
Ayez un moteur bien lubrifié, un châssis convenablement graissé : les frottements, donc l'usure, seront ainsi réduits au minimum.
Ayez toujours des pneus convenablement gonflés à la pression indiquée: 80 12 des accidents de pneus sont dus à la surcharge ou à un gonflage insuffisant.
— Roulez très régulièrement: ne vous lancez pas dans des accélérations foudroyantes pour freiner aussitôt, vous économiserez l'essence, vos freins et vos pneus.
Allumage
Une bougie défectueuse, un allumage mal réglé, gaspillent de l'essence.
Carburateur
Un carburateur sale, un filtre à air encrassé, agissant sur la consommation dans le mauvais sens.
FREINS
Des garnitures qui frottent sur les tambours s'usent et demandent au moteur un effort supplémentaire.
Incidents
leurs causes et leurs remèdes
Une 4 CV convenablement entretenue ne doit pratiquement jamais connaître d'incidents susceptibles de l'immobiliser longtemps.
Le moteur NE PART PAS
Le démarreur n'entraîne pas le moteur :
Votre batterie d'accumulateurs est-elle chargée ? — Faites-vous pousser en embrayant sur la deuxième vitesse.
Le démarreur fonctionne :
— Avez-vous de l'essence dans le réservoir? — Desserrez le bouchon-filtre, (voir « Carburateur ») d'un tour de clé. Actionnez la pompe à main (vous devez sentir une résistance; sinon, faites tourner le moteur d'un tour avec la manivelle).
a) L'essence coule mais le débit est faible : Le joint de la cloche de la pompe est détérioré ou pas assez serré ; — La canalisation est partiellement bouchée ou écrasée ; — Le filtre de la pompe est sale (ne pas démonter la pompe sans avoir un joint neuf). b) L'essence coule, le débit est normal : — L'un des gicleurs est bouché ; démonter les gicleurs et les souffler (ne jamais utiliser un objet métallique pour les déboucher). c) Le bouchon filtre revisse, l'essence déborde du carburateur lorsque le moteur tourne ou que la pompe est actionnée à la main:
Flotteur percé ou pointeau coincé.
d) Vérifiez l'allumage
La bobine est-elle en bonne état ? Mettez le contact. Débranchez le fil central de l'allumeur en le laissant relié au centre de la bobine. Approchez son extrémité près de la culasse ; tournez lentement le moteur à la manivelle. Si vous tirez une étincelle de 1 cm au bout du fil détaché tenu à la main, votre bobine est bonne.
Les contacts de l'allumeur sont-ils en bon état?
Surfaces planes et propres (voir « Allumeur ») ; le couvercle est peut-être humide ou présente une férule ; dans ce dernier cas, le changer.
— Vérifiez les bougies. — N'y a-t-il pas d'humidité sur les porcelaines?
(Voir « Bougies »).
Transmission
L'embrayage est brutal et manque de progressivité :
Mauvaise habitude de conduite. — La garde de la pédale est incorrecte ou l'embrayage déterioré. Confluez votre voiture à l'un de nos Ateliers Agréés.
Indicateur de démarrage:
Conduite défectueuse, vous n'accélérez pas assez en embrayant.
Il siffle en débrayant :
Butée fatiguée par un usage abusif de la pédale. Faites-la changer dans l'un de nos Ateliers Agréés.
Le passage des vitesses s'effectue mal, avec des grincements :
Trop de garde à la pédale d'embrayage.
FREINS - TENUE de ROUTE
La pédale est élastique, les freins peu puissants :
— Il y a de l'air dans les canalisations. Faites faire la purge.
La voiture tire d'un côté :
— Segment de frein grippé (dans ce cas, le tambour correspondant est anormalement chaud). - Pression de gonflement anormale d’un des pneus.
Choc brutal ayant entraîné un déréglage du pincement des roues avant. Faites exécuter ce réglage dans l'un de nos Ateliers Agréés.
Garantie
Tous nos véhicules neufs sont garantis contre tous vices de construction ou défauts de matières, suivant des modalités précisées sur la carte de garantie ou dans le carnet de garantie remis à l'acheteur lors de la livraison du véhicule.
Conservez précieusement ce document qui vous sera demandé si vous sollicitez l'application de la garantie. Suivez rigoureusement les recommandations qui y sont mentionnées et dont le respect constitue la condition de la garantie.
MIEUX VAUT Prevenir
Lorsque vous aurez beaucoup roulé, n'attendez pas la complète usure des organes fatigués, ne courez pas le risque d'une réparation importante, demandez à nos agents de vérifier périodiquement le moteur, la direction, les freins. Ménagez vos pneus en faisant contrôler le parallélisme des roues. Si vous avez besoin d'un avis technique sur la marche de votre voiture, n'hésitez pas, adressez-vous aux techniciens de nos Ateliers Agréés.
Le COUP de FOUET
Il est possible de donner une nouvelle jeunesse au moteur et de lui rendre son brio initial : nous avons prévu en effet la fourniture d’une collection de 4 pistons et 4 chemises (les instruments essentiels de la puissance du moteur, les pièces qui travaillent le plus).
Ce remplacement qui s’opère instantanément constitue une innovation destinée à vous procurer un avantage supplémentaire.
Échange standard
Il arrive un jour où votre moteur est fatigué. Il existe en France et dans certains pays une organisation d'échange-standard qui vous permet d'échanger votre moteur usagé contre un moteur du même type entièrement révisé;
et, c'est toujours dans l'un de nos Ateliers Agréés que vous trouverez les précisions que vous désirez connaître.
La grande diffusion de nos véhicules a incité de nombreux fabricants à étudier et à proposer, pour nos modèles, des accessoires ou transformations pouvant intéresser leur structure même.
Soucieux de contrôler les conditions d'utilisation de nos véhicules, nous serons dans l'obligation de retarder la garantie à tout client dont le véhicule aurait subi des modifications anormales.
Par contre, nous précisons que les accessoires et modifications d'équipement vendus par les Établissements SAPRAR sont officiellement agréés par la Régie Nationale des Usines Renault.
SAPRAR, 83, bd Gouvion-Saint-Cyr, Paris (17e). Tél. : Étoile 75-01.
Les textes et illustrations de cette brochure se rapportent aux modèles de 4 CV livrés en septembre 1955. Si, par la suite, des modifications de peu d'importance étaient apportées dans nos fabrications, nous nous excusons de ne pouvoir en faire état dans la présente notice éditée pour un an.
Identification
Dans toute correspondance ou commande, n'oubliez jamais d'indiquer :
10 Le type de véhicule, sa puissance et son symbole.
2o Le numero de livreaison du chassin. (Plaque losange place sensiblement au milieu du tablier, visible lorsque le coffre a bagages est ouvert);
30 Le numéro de fabrication ou numéro de châssis (Plaque ovale fixée sur le côté de la planche tablier; visible lorsque le coffre à bagages est ouvert);
40 Le numéro de moteur. (Sur la plaque rectangulaire fixée sur le carter-cylindres à droite et vers l'arrière.)
TABLE des matières
Accumulateurs. 4 Allumage. 5 Allumeur. 6 Antigel (Radiateur) 30 Antivol (Allumage). 5 Avertisseurs.. 8 Batterie (Accumulateurs). 4 Bobine. 8 Bougies (réglage et vérification de fonctionnement) 9 C - Capot moteur. 10 Caractéristiques 2 Carburateur.. 10 Changement de vitesse. 11 Chauffage (voir Climatisation). 12 Climatisation. 12 Coffre à bagages. 13 Conduite (conseils) 38 Courroies de ventilateur et de dynamo. 15 Cric (utilisation du).. 33 Culbutoirs. 16 D - Demarreur 16 Direction 17 Distributeur (allumeur) 6 Dynamo 17 E - Eau (température) 17 Éclairage 18 Embrayage (réglage) 18 Entretien (tableau récapitulatif) 37 Essence 19 Essuie-vitre 20 F - Feux indicateurs de direction 20 Filtre à air. 21 Freins 21 Freins (rattrapage du jeu des segments). 22 Freins (réglement du frein à main) 23
G - Garantie 41 Graissage 24 H-Huile (vérification du niveau) 24 Huile (pression d') 25 Identification 43 Incidents 39 L Lavage 25 Lévage de la voiture (roues) 33 Lampes-caractéristiques (éclairage) 18 Lampes - remplacement (phares) 27 (plafonniers) 28 (signalisation) 35 M-Moteur(mise en marche) 26 P Phares 26 Phares (réglement) 26 Phares (remplacement d'une lampe) 27 Plafonniers 28 Planche de bord 28 Pneumatiques 29 Portes 29 R - Radiateur 30 Radiateur (protection contre le froid et le gel) 30 Radiateur (vidange) 32 Ralenti 11 Réroviseur 32 Rodage 32 Roues (permutation) 33 Roues (réglement du jeu) 34 S - Sièges avant (réglement) 34 Signalisation 35 Stationnement 35 T - Tableau de bord 36 Température d'eau 17 et 30 Travaux d'entretien (résumé) 37
Service renault
La bonne marche de votre 4cv"56 dépend de son entretien.
Nos Ateliers Agréés sont partout à votre disposition.
RÉGIE NATIONALE DES USINES
Renault
8-10, Avenue Émile-Zola, BILLLANCOURT (Seine)
TEL.: MOL.52-00-INTER.: MOL.26-00
R. C. Seine189-286-Nd'entr.261750120001
Adresse Télégraphique: RENOFER-PARIS
