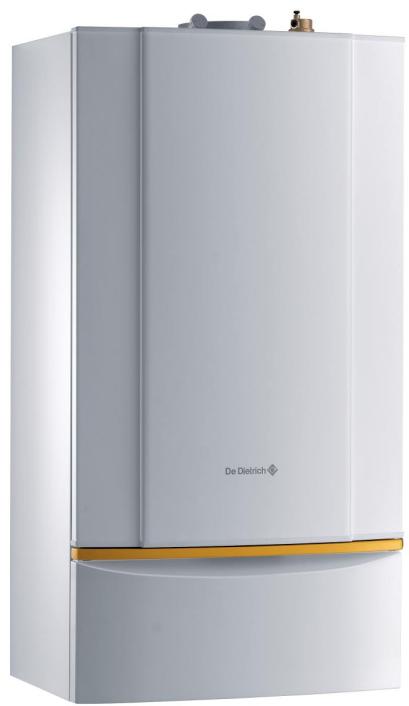

Type de produit	Chaudière murale gaz à condensation
Marque	DE DIETRICH
Modèle	MC90
Catégorie	Chauffage
Alimentation	Gaz (adaptable à G20, G25, G31)
Puissance	90 kW
Rendement	Condensation, exploitation de la chaleur latente
Fonctions principales	Chauffage central et production d'eau chaude sanitaire (ECS)
Tableau de commande	Affichage numérique, programmation horaire, modes confort/réduit/antigel
Entretien	Nettoyage annuel par professionnel qualifié, ramonage du conduit
Sécurité	Thermostat de sécurité, coffret de sécurité, détection de défauts
Réparabilité	Intervention par installateur qualifié, pièces d'origine
Garantie	Contractuelle contre vices de fabrication (voir notice)
Manuel d'utilisation	Notice 16 pages, disponible en PDF

FOIRE AUX QUESTIONS - MC90 DE DIETRICH

Comment mettre en service la chaudière MC90 ?

Vérifiez la pression d'eau, ouvrez le robinet gaz, puis ouvrez le volet du tableau de commande et mettez l'interrupteur Marche/Arrêt sur I. Refermez le volet. La première mise en service doit être réalisée par un professionnel qualifié.

Comment arrêter la chaudière ?

Mettez l'interrupteur Marche/Arrêt sur 0. En cas de risque de gel, utilisez un antigène ou vidangez l'installation. Pour un arrêt prolongé (plus d'un an), faites ramoner la chaudière et fermez la buse.

Que faire en cas de défaut d'allumage ?

Vérifiez d'abord que le gaz est ouvert et qu'il n'y a pas d'air dans la conduite. Si le problème persiste, réarmez la chaudière en appuyant sur le bouton de réarmement. Si le défaut se répète, contactez votre installateur.

À quelle fréquence faut-il entretenir la chaudière ?

L'entretien, le nettoyage et le ramonage du conduit doivent être effectués au moins une fois par an par un professionnel qualifié. Un contrat d'entretien est recommandé.

Comment protéger la chaudière du gel ?

Pour le circuit de chauffage, utilisez un antigène bien dosé ou vidangez entièrement l'installation. Pour l'eau chaude sanitaire, vidangez le ballon et les tuyauteries. Consultez votre installateur si nécessaire.

Quels sont les modes de fonctionnement disponibles ?

Les modes incluent : Auto (selon programme horaire), confort forcé, réduit forcé, antigel, et mode chargement du ballon ECS. Ils sont sélectionnables via le tableau de commande.

Comment régler la température de chauffage ?

Utilisez les touches + et - pour ajuster la température confort, réduite ou ECS. Le réglage s'effectue via les symboles J& (confort) et JCC (réduit) affichés.

Que faire si les radiateurs sont froids alors que le brûleur fonctionne ?

Purger les radiateurs. Vérifiez la pression d'eau et faites un appoint si nécessaire. Si le problème persiste, vérifiez le fonctionnement de l'accélérateur et contactez l'installateur.

Comment faire un appoint d'eau ?

Vérifiez régulièrement le niveau d'eau de l'installation. Pour faire l'appoint, utilisez le robinet de remplissage. Évitez d'introduire de l'eau froide brute dans la chaudière lorsqu'elle est chaude. Consultez l'installateur si des appoints sont fréquents.

Où trouver les informations de la plaque signalétique ?

La plaque signalétique est collée à l'intérieur du volet du tableau de commande. Elle indique le type de produit, le numéro de série et le type de combustible. Utile pour les appels de service.

MODE D'EMPLOI MC90 DE DIETRICH

Chaudière gaz à condensation

Chaudières murales gaz à condensation

François

09/05/07

Notice

Utilisation

Sommaire

Symbolesutilisés. 3

Recommendations importantes 3

1 Aération 4
2 Entretien 4
3 Adaptation à un autre gaz 4

Description 5

1 Chaudières 5
2 Tableau de commande. 7

Economies d'énergie. 11

Mise en service 12

Arrêt de la chaudière 12

En cas de dérangement. 12

Messages d'alarme 13

Nous vous félicitons d'avoir choisi un produit DE DIETRICH, un produit de qualité. Nous vous conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de votre apparéil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à toutes vos attentes.

Symboles utilisés

Attention danger

Risque de dommages corporels et matériels. Respecter imperativement les consignes pour la sécurité des personnes et des biens

Information particulière

Tenir compte de l'information pour maintainir le comport

Renvoi

Renvoi vers d'autres notices ou d'autres pages de la notice

ECS:Eau chaude sanitaire

Recommendations importantes

Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.

Toute intervention sur l'appareil et sur l'installation de chauffage doit être réalisée par un professionneliel qualifié.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnelnel qualifié).

Vérifier l'étanchéité des raccordements des tuyauteries gaz et eau.

Vérifier que l'appareil est bien régle pour le type de gaz utilisé.

Respecter les polarités indiquées aux bornes : phase (L), neutre (N) et terre 1一

Vérifier régulièrement que l'installation est en eau et sous pression.

Risque de brûlure au contact direct du viseur de flamme.

1 Aération

1.1 Versions cheminée

Ne pas obstruer (meme partiellement) les entrées d'air dans le local.

France: la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme DTU 61.1 (P 45 204) et en particulier à l'instruction relative aux aménagements généraux (Cahier 1764 avril 1982).

Belgique : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme NBN D51-003.

Il n'est pas nécessaire d'assurer une ventilation du local où est installée la chaudière. Il faut ventiler si présence de raccord mécanique sur le gaz.

2 Entretien

• L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purgege doivent être effectuels obligatoirement au moins une fois par an par un professionnel qualifié.
• Vérifier régulierement le niveau d'eau de l'installation et le compléter s'il y a lieu en évitant une entrée brute d'eau froide dans la chaudière lorsqu'elle est chaude.

3 Adaptation à un autre gaz

Belgique :

Les opérations nécessaires pour passer d'un gaz à un autre doit être effectuees par un technicien SERV'elite.

Allemagne : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme VDI 2050 fiche 1 et aux autres réglementations locales en vigueur.

Autres pays : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme aux normes en vigueur dans le pays.

• Il est recommandé de souscrite un contrat d'entretien.

Ne pas vidanger l'installation, sauf en cas de nécessité absolue. Exemple : Absence de plusieurs mois avec risque de gel dans le bâtiment.

Les opérations nécessaires pour passer d'un gaz à un autre doivent être effectuees par votre installerateur.

Autres pays :

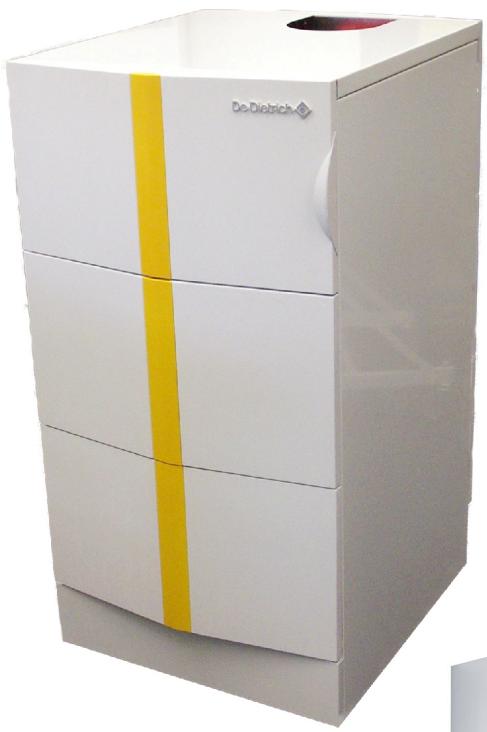

1 Chaudières

Les modèles représentés sont commercialisés dans les différents pays suivant le programme de vente de ceux-ci.

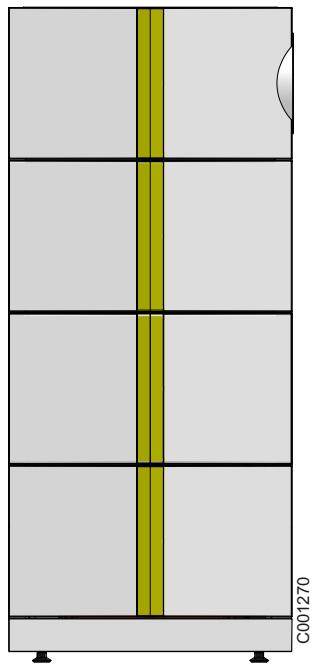

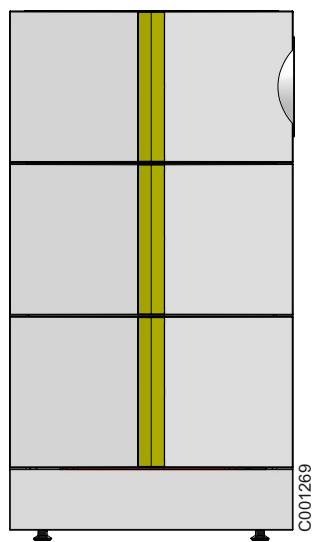

1.1 ELIDENS DTG(E)130Eco.NOxPlus

Chaudière seule 35(E) kW - 45 kW - 65 kW

Chaudière seule 90 kW - 115 kW

Chaudière avec gallon BA150 I - 35(E) kW

Chaudière avec ballon BC ou BP

150,200,300 I -

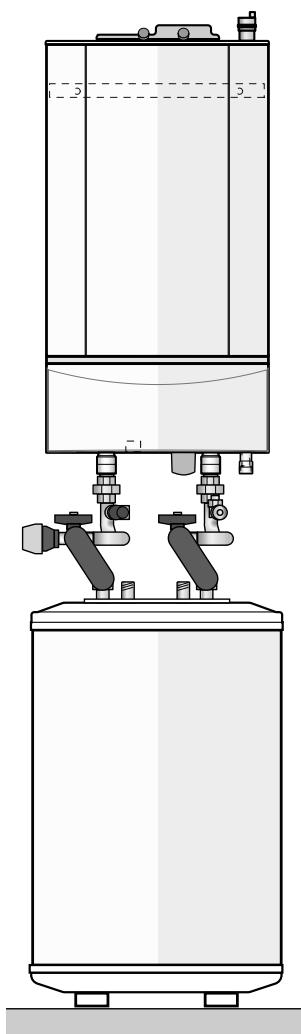

Chaudière avec balloon

D000219

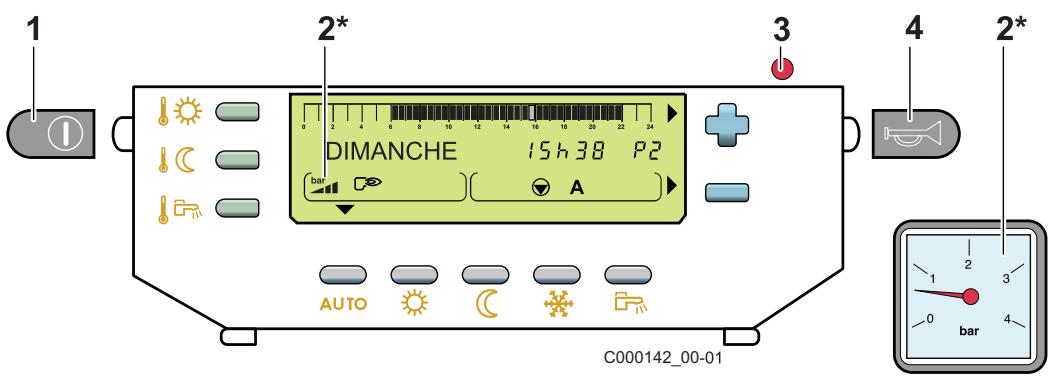

Composants électromécaniques

DTG130 - 35(E) / 45 / 65 / 90 / 115 Eco.NOxPlus et MC35E / 45 / 65 / 90 / 115

1	Interrupteur général Marche / Arrêt
2	Manomètre * Selon le modèle d'appareil, le manomètre est manuel (affichage sur cadran) ou automatique (affichage par pictogramme)
3	Voyant Marche/Alarme
4	Bouton de réarmement du coffret de sécurité

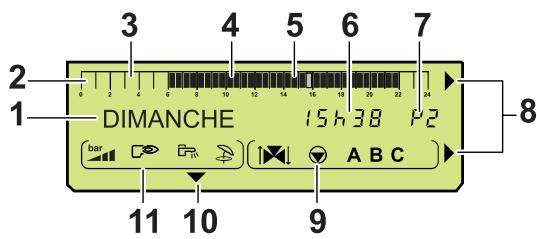

1	Affichage de texte et numérique
2	Barre graphique d'affichage du programme du circuit A, B ou C
3	Zone claire : Période Chauffage à température réduite ou Chargementallon non autorisé
4	Zone fonçée : Période Chauffage à température comfort ou Chargementallon autorisé
5	Curseur clignotant indiquant l'heure courante
6	Affichage numérique (heure courante, valeurs régées, paramètres, etc...)
7	Affichage du programme actif, P1, P2, P3, P4ouE: coupure "Eté" automatique
8	Les flèches clignotent lorsque des valeurs de réglage peuvent être modifiées avec les touches + et -
9	Symboles de fonctionnement des circuits
↑↓	Ouverture de la vanne 3 voies
↓	Fermeture de la vanne 3 voies
®	Pompe du circuit affché en marche
A, B, C	Nom du circuit affché
10	Repère affché au-dessus du mode de fonctionnement actif
11	Symboles signalant l'état actif des entrées/sorties
®	Brûleur en marche
€	Pompe de charge ECS en marche
~	Régime été
~	Non disponible

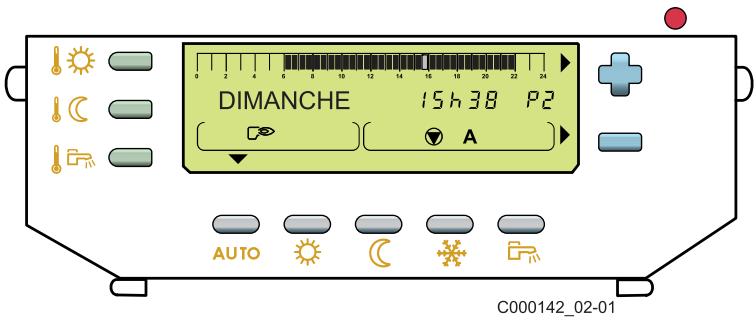

Réglage des températures
J&	Température comport
JCC	Température réduite
JGR	Température eau chaude sanitaire
+/-	Permet de régler la température sélectionnée
Touches de sélection des modes de fonctionnement
AUTO	Fonctionnement selon le programme horaire
	Marche forcee à température comport: - jusqu'à minuit si clignote - en permanence si est fixe
C	Marche forcee à température réduite: - jusqu'à minuit si clignote - en permanence si est fixe
*	Mode Antigel
	Mode Chargement du gallon autorisé: - jusqu'à minuit si clignote - en permanence si est fixe

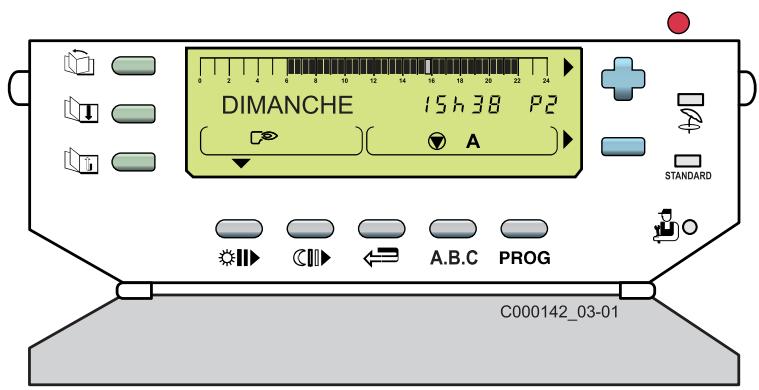

TOUTURE DES ACTIVITIES DE CHARGE DE L'ACCUESSION
TOUTURE D'ACCès aux régles et mesures
Défilament des titres	Défilament des lignes
Retour à la ligne précédente	Retour à la ligne précédente
Touches de programmation
Écriture (par 1/2 heures) de période Température comport ou Chargement gallon autorisé (zone foncée)	Écriture (par 1/2 heures) de période Température réduite ou Chargement gallon non autorisé (zone claire)
←→	Touches Retour
A.B.C.	Touches de sélection du circuit à afficher
PROG	Touches de sélection du programme chauffage actif (P1, P2, P3 ou P4)

Cette chaudière assure toutes les fonctionnalités que l'on peut attendre d'une chaudière à condensation. Des techniques de pointe n'ont pas seulement servi à sa conception exceptionnellement économique en termes financiers et énergétiques, et par conséquent écologiques, mais ont également été appliquées pour un comport maximal : chaleur pour toute la maison, eau chaude, utilisation incroyablement simple et fonctionnement en toute tranquililité grâce à son niveau sonore réduit.

La chaudière gaz à condensation ne se contente pas d'utiliser la chaleur contenue dans les gaz d'échéppement (perceptible), elle tire également profit de la chaleur latente (cachée). Cette énergie est tirée de la vapeur d'eau produit lors du processus de combustion, et n'est pas exploitée par les chaudières traditionnelles. Les gaz d'échéppement sont ici refroidis dans la chaudière, de telle sorte que la vapeur d'eau se condense et que de la chaleur supplémentaire, issue des gaz d'échéppement, est introduite dans le système de chauffage.

La chaudière satisfait aux exigences du Decret allemand relatif aux économies d'énergie (Energie-EinsparVerordnung, EnEV) et présente un rapport qualité / prix réellement exceptionnel.

Seul un professionnel qualifié peut effectuer la première mise en service.

1. Vérifier la pression d'eau dans l'installation. Faire un appoint d'eau si nécessaire.

2. Ouvrir le robinet gaz.

3. Tableau de commande :

4. Ouvr le volet du tableau de commande.

5. Mettre l'interrupteur Marche/Arrêt sur ①.
6. Refermer le volet.

Arrêt de la chaudière

Metre l'interrupteur Marche/Arrêt sur

Précautions à prendre s'il y a risque de gel

Circuit de chauffage

Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage. A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur.

Circuit eau chaude sanitaire

Vidanger le gallon et les tuyauteries d'eau sanitaire.

Précautions à prendre en cas d'arrêt prolongé (un an ou plus)

• Faire ramoner soigneusement la chaudière et la cheminée.

• Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.

• Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon.

En cas de dérangement

Vérifications à faire avant d'appeler l'installateur :

Le brûleur ne démarre pas.

Coupure du thermostat de sécurité par surchauffe accidentelle. Pour redémarrer la chaudière: Appuyer sur le bouton de réarmement . Appelez néanmoins votre installerateur.
Coupure du système de sécurité liée à l'évacuation des fumées. Pour redémarrer la chaudière: Appuyer sur le bouton de réarmement Si les interruptions de ce type se repètent, contacter votre installerur. Il est possible que le conduit d'évacuation des produits de combustion soit totalement ou partiellement obtrué.

Le brûleur fonctionne, mais les radiateurs sont froids.

• Purger les radiateurs.
• RÉalisér l'appoint d'eau du circuit primaire.
• Vérifier le bon fonctionnement de l'accelérateur.
• S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.

Avant de signaler un dernier à l'installateur, relever les informations suivantes :

• Type de produit
• Numéro de série
• Type de combustible

Ces indications se trouvent sur la plaquette signalétique collée à l'intérieur du volet du tableau de commande.

Message	Causes probables	Remède
COURT-CIRC.24V	Court-circuit 24 V	Réarmer la chaudière ▼. Contactez votre installateur.
Défauts	Causes probables	Remède
DEF.ALLUMAGE	Défaut d'allumageDésfaut d'ionisationVanne gaz défectueusePas de gaz ou présence d'air dans la conduite
DEF.IONISATION	Défaut d'ionisation durant le fonctionnement
DEFAULT MCBA XX	Défaut interne du coffret de sécurité
DEFAULT MCBA 5	Influences externes
DEFAULT MCBA 11	Défaut interne
DEFAULT MCBA 24	Inversion sonde chaudière et sonde retour
DEF.VANNE GAZ	Bloc gaz combiné défectueux
REARMER	Erreur de la commande
DEF.COM.MCBA	Défaut de communication entre DIEMATIC et coffret de sécurité
DEF.S.AMB.ADEF.S.AMB.BDEF.S.AMB.CDEF.S.DEP.BDEF.S.DEP.CDEF.S.CONTACTEZ-VOTR.	Défaut de la sonde correspondante	Réarmer la chaudière ▼. Contactez votre installer.
DEF.S.PISCINE
DEF.VENTIL.OFF	Le ventilateur ne marche pas
DEF.VENTIL.ON	Le ventilateur marche en permanence
DEF.S.CHAUD	Sonde chaudière défectueuse
DEF.S.ECS	Sonde eau chaude sanitaire défectueuse
DEF.S.FUMEE	Thermostat antirefouleur défectueux
DEF.S.RETOUR	Sonde retour défectueuse
FLAM.PARASI.	Détection d'une flamme parasite
STB CHAUD.	Température liépart >97 °C
STB FUMEE	Température des fumées >105 °C
STB RETOUR	Température retour trop haute

Vou venez d'acquerir l'un de nos apparèils et nous vous remercions de la confiance que vous nous avons ainsi témoinée.

Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout notre réseau restent bien entendu à votre disposition.

Conditions de garantie

Votre apparéil bénéficiaïde'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous apparient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales
• aux dispositions nationales, voire locales et particulieres régissant l'installation
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
• aux régles de l'art

Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontés.

France

Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Belgique

Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.

Suisse

L'application de la garantie est soumise aux conditions de vente, de livraison et de garantie de la société qui commercialise nos produits.

Autres pays

Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.
