MODE D'EMPLOI MC45 DE DIETRICH
Chaudière gaz à condensation
Chaudières murales gaz à condensation
Français
09/05/07
Notice Utilisatio
Sommaire
Symbolesutilisés. 3
Recommendations importantes 3
1 Aération 4
2 Entretien 4
3 Adaptation à un autre gaz 4
Description 5
1 Chaudières 5
2 Tableau de commande. 7
Economies d'énergie 11
Mise en service 12
Arrêt de la chaudière 12
En cas de dérangement. 12
Messages d'alarme 13
Nous vous félicitons d'avoir choisi un produit DE DIETRICH, un produit de qualité. Nous vous conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de votre apparéil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à toutes vos attentes.
Symboles utilisés
Attention danger
Risque de dommages corporels et matériels. Respecter imperativement les consignes pour la sécurité des personnes et des biens
Tenir compte de l'information pour maintainir le comport
Renvoi
Renvoi vers d'autres notices ou d'autres pages de la notice
ECS:Eau chaude sanitaire
Recommendations importantes
Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.
Toute intervention sur l'appareil et sur l'installation de chauffage doit être réalisée par un professionneliel qualifié.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnelnel qualifié).
Vérifier l'étanchéité des raccordements des tuyauteries gaz et eau.
Vérifier que l'appareil est bien régle pour le type de gaz utilisé.
Respecter les polarités indiquées aux bornes : phase (L), neutre (N) et terre 1一
Vérifier régulièrement que l'installation est en eau et sous pression.
Risque de brûlure au contact direct du viseur de flamme.
1 Aération
1.1 Versions cheminée
Ne pas obstruer (meme partiellement) les entrées d'air dans le local.
France: la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme DTU 61.1 (P 45 204) et en particulier à l'instruction relative aux aménagements généraux (Cahier 1764 avril 1982).
Belgique : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme NBN D51-003.
Il n'est pas nécessaire d'assurer une ventilation du local où est installée la chaudière. Il faut ventiler si présence de raccord mécanique sur le gaz.
2 Entretien
- L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purgege doivent être effectuels obligatoirement au moins une fois par an par un professionnel qualifié.
- Vérifier régulierement le niveau d'eau de l'installation et le compléter s'il y a lieu en évitant une entrée brute d'eau froide dans la chaudière lorsqu'elle est chaude.
3 Adaptation à un autre gaz
Belgique :
Les opérations nécessaires pour passer d'un gaz à un autre doit être effectuees par un technicien SERV'elite.
Allemagne : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme à la norme VDI 2050 fiche 1 et aux autres réglementations locales en vigueur.
Autres pays : la section de l'aération, obligatoire dans le local où est installée la chaudière, doit être conforme aux normes en vigueur dans le pays.
- Il est recommandé de souscrite un contrat d'entretien.
Ne pas vidanger l'installation, sauf en cas de nécessité absolue. Exemple : Absence de plusieurs mois avec risque de gel dans le bâtiment.
Les opérations nécessaires pour passer d'un gaz à un autre doivent être effectuees par votre installerateur.
Autres pays :

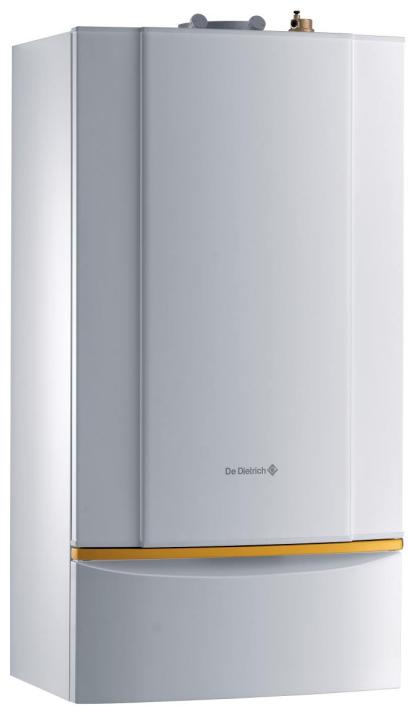

1 Chaudières
Les modèles représentés sont commercialisés dans les différents pays suivant le programme de vente de ceux-ci.

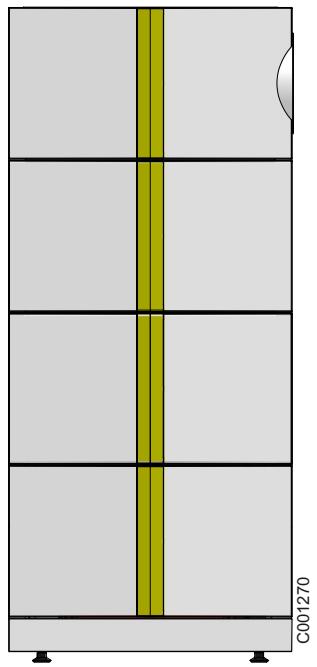

1.1 ELIDENS DTG(E)130Eco.NOxPlus

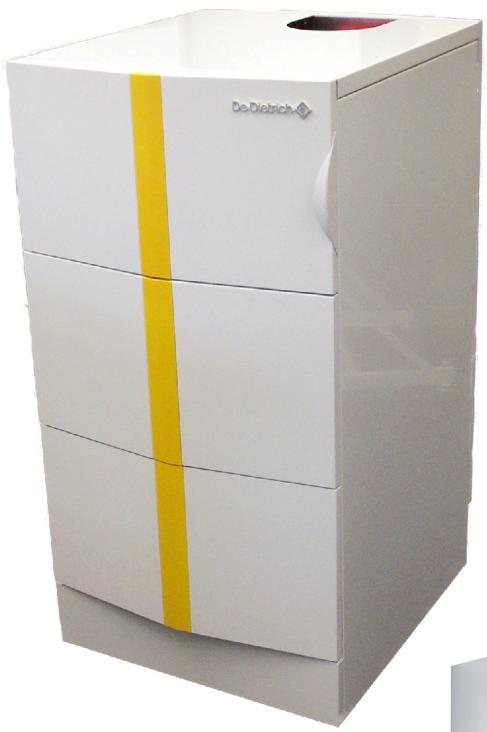

Chaudière seule 35(E) kW - 45 kW - 65 kW
Chaudière seule 90kW - 115 kW
Chaudière avec gallon BA150 I - 35(E) kW
Chaudière avec ballon BC ou BP
150,200,300 I -

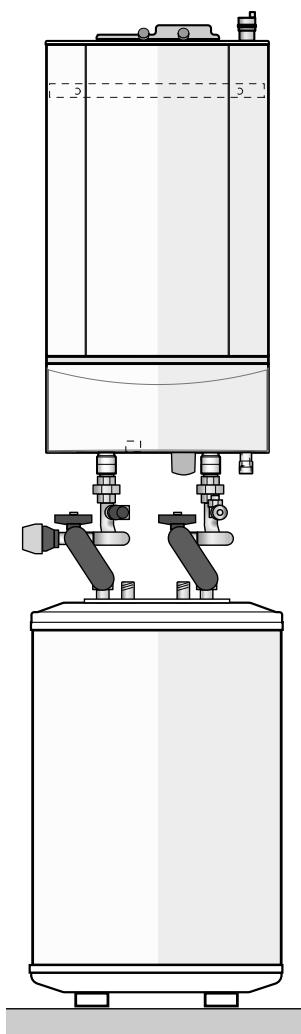

Chaudière avec balloon
D000219

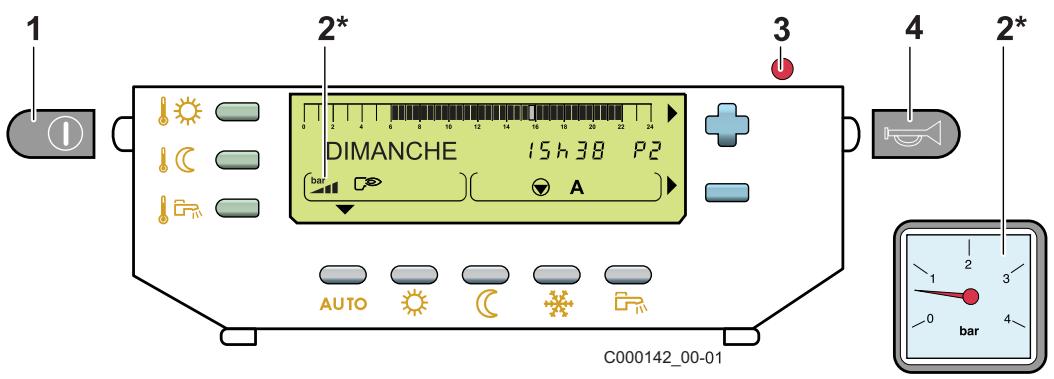

Composants électromécaniques
DTG130 - 35(E) / 45 / 65 / 90 / 115 Eco.NOxPlus et MC35E / 45 / 65 / 90 / 115
| 1 | Interrupteur général Marche / Arrêt |
| 2 | Manomètre
* Selon le modèle d'appareil, le manomètre est manuel (affichage sur cadran) ou automatique (affichage par pictogramme) |
| 3 | Voyant Marche/Alarme |
| 4 | Bouton de réarmement du coffret de sécurité |

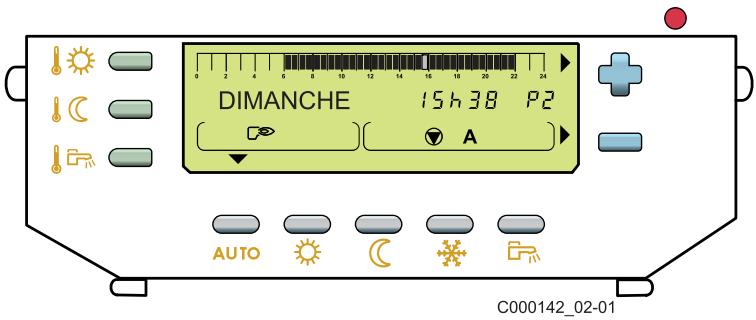

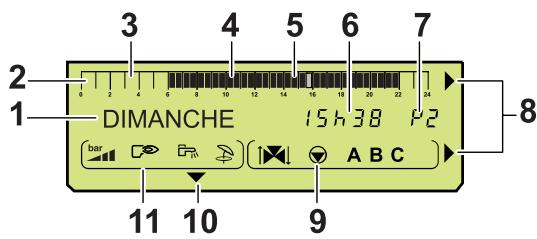

| 1 | Affichage de texte et numérique |
| 2 | Barre graphique d'affichage du programme du circuit A, B ou C |
| 3 | Zone claire : Période Chauffage à température réduite ou Chargementallon non autorisé |
| 4 | Zone fonçée : Période Chauffage à température comfort ou Chargementallon autorisé |
| 5 | Curseur clignotant indiquant l'heure courante |
| 6 | Affichage numérique (heure courante, valeurs régées, paramètres, etc...) |
| 7 | Affichage du programme actif, P1, P2, P3, P4ouE: coupure "Eté" automatique |
| 8 | Les flèches clignotent lorsque des valeurs de réglage peuvent être modifiées avec les touches + et - |
| 9 | Symboles de fonctionnement des circuits |
| ↑↓ | Ouverture de la vanne 3 voies |
| ↓ | Fermeture de la vanne 3 voies |
| ® | Pompe du circuit affché en marche |
| A, B, C | Nom du circuit affché |
| 10 | Repère affché au-dessus du mode de fonctionnement actif |
| 11 | Symboles signalant l'état actif des entrées/sorties |
| ® | Brûleur en marche |
| € | Pompe de charge ECS en marche |
| ~ | Régime été |
| ~ | Non disponible |
| Réglage des températures |
| J& | Température comport |
| JCC | Température réduite |
| JGR | Température eau chaude sanitaire |
| +/- | Permet de régler la température sélectionnée |
| Touches de sélection des modes de fonctionnement |
| AUTO | Fonctionnement selon le programme horaire |
| Marche forcee à température comport:
- jusqu'à minuit si clignote
- en permanence si est fixe |
| C | Marche forcee à température réduite:
- jusqu'à minuit si clignote
- en permanence si est fixe |
| * | Mode Antigel |
| Mode Chargement du gallon autorisé:
- jusqu'à minuit si clignote
- en permanence si est fixe |

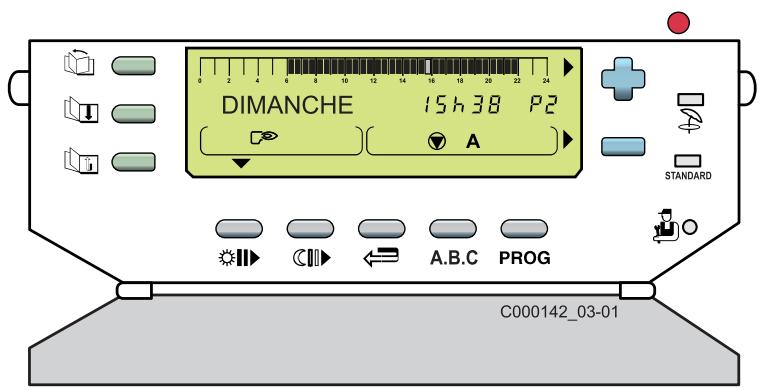

| TOUTURE DES ACTIVITIES DE CHARGE DE L'ACCUESSION |
| TOUTURE D'ACCès aux régles et mesures |
| Défilament des titres | Défilament des lignes |
| Retour à la ligne précédente | Retour à la ligne précédente |
| Touches de programmation |
| Écriture (par 1/2 heures) de période Température comport ou Chargement gallon autorisé (zone foncée) | Écriture (par 1/2 heures) de période Température réduite ou Chargement gallon non autorisé (zone claire) |
| ←→ | Touches Retour |
| A.B.C. | Touches de sélection du circuit à afficher |
| PROG | Touches de sélection du programme chauffage actif (P1, P2, P3 ou P4) |
Cette chaudière assure toutes les fonctionnalités que l'on peut attendre d'une chaudière à condensation. Des techniques de pointe n'ont pas seulement servi à sa conception exceptionnellement économique en termes financiers et énergétiques, et par conséquent écologiques, mais ont également été appliquées pour un comport maximal : chaleur pour toute la maison, eau chaude, utilisation incroyablement simple et fonctionnement en toute tranquililité grâce à son niveau sonore réduit.
La chaudière gaz à condensation ne se contente pas d'utiliser la chaleur contenue dans les gaz d'échéppement (perceptible), elle tire également profit de la chaleur latente (cachée). Cette énergie est tirée de la vapeur d'eau produit lors du processus de combustion, et n'est pas exploitée par les chaudières traditionnelles. Les gaz d'échéppement sont ici refroidis dans la chaudière, de telle sorte que la vapeur d'eau se condense et que de la chaleur supplémentaire, issue des gaz d'échéppement, est introduite dans le système de chauffage.
La chaudière satisfait aux exigences du Decret allemand relatif aux économies d'énergie (Energie-EinsparVerordnung, EnEV) et présente un rapport qualité / prix réellement exceptionnel.
Seul un professionnel qualifié peut effectuer la première mise en service.
- Vérifier la pression d'eau dans l'installation. Faire un appoint d'eau si nécessaire.
-
Ouvrir le robinet gaz.
-
Tableau de commande :
-
Ouvr le volet du tableau de commande.
- Mettre l'interrupteur Marche/Arrêt sur ①.
- Refermer le volet.
Arrêt de la chaudière
Metre l'interrupteur Marche/Arrêt sur
Précautions à prendre s'il y a risque de gel
| Circuit de chauffage | Circuit eau chaude sanitaire |
| Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage. A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur. | Vidanger le gallon et les tuyauteries d'eau sanitaire. |
| Précautions à prendre en cas d'arrêt prolongé (un an ou plus) |
| - Faire ramoner soigneusement la chaudière et la cheminée. | - Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon. |
| - Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur. |
En cas de dérangement
Vérifications à faire avant d'appeler l'instantiateur :
Le brûleur ne démarre pas.
Coupure du thermostat de sécurité par surchauffe accidentelle. Pour redémarrer la chaudière: Appuyer sur le bouton de réarmement . Appelez néanmoins votre installerateur.
Coupure du système de sécurité liée à l'évacuation des fumées. Pour redémarrer la chaudière: Appuyer sur le bouton de réarmement Si les interruptions de ce type se repètent, contacter votre installerur. Il est possible que le conduit d'évacuation des produits de combustion soit totalement ou partiellement obtrué.
Le brûleur fonctionne, mais les radiateurs sont froids.
- Purger les radiateurs.
- Réaliser l'appoint d'eau du circuit primaire.
- Vérifier le bon fonctionnement de l'accelérateur.
- S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.
Avant de signaler un dernier à l'installateur, relever les informations suivantes :
- Type de produit
- Numéro de série
- Type de combustible
Ces indications se trouvent sur la plaquette signalétique collée à l'intérieur du volet du tableau de commande.
| Message | Causes probables | Remède |
| COURT-CIRC.24V | Court-circuit 24 V | Réarmer la chaudière ▼. Contactez votre installateur. |
|
| Défauts | Causes probables | Remède |
| DEF.ALLUMAGE | Défaut d'allumageDésfaut d'ionisationVanne gaz défectueusePas de gaz ou présence d'air dans la conduite | |
| DEF.IONISATION | Défaut d'ionisation durant le fonctionnement | |
| DEFAULT MCBA XX | Défaut interne du coffret de sécurité | |
| DEFAULT MCBA 5 | Influences externes | |
| DEFAULT MCBA 11 | Défaut interne | |
| DEFAULT MCBA 24 | Inversion sonde chaudière et sonde retour | |
| DEF.VANNE GAZ | Bloc gaz combiné défectueux | |
| REARMER | Erreur de la commande | |
| DEF.COM.MCBA | Défaut de communication entre DIEMATIC et coffret de sécurité | |
| DEF.S.AMB.ADEF.S.AMB.BDEF.S.AMB.CDEF.S.DEP.BDEF.S.DEP.CDEF.S.CONTACTEZ-VOTR. | Défaut de la sonde correspondante | Réarmer la chaudière ▼. Contactez votre installer. |
| DEF.S.PISCINE | | |
| DEF.VENTIL.OFF | Le ventilateur ne marche pas | |
| DEF.VENTIL.ON | Le ventilateur marche en permanence | |
| DEF.S.CHAUD | Sonde chaudière défectueuse | |
| DEF.S.ECS | Sonde eau chaude sanitaire défectueuse | |
| DEF.S.FUMEE | Thermostat antirefouleur défectueux | |
| DEF.S.RETOUR | Sonde retour défectueuse | |
| FLAM.PARASI. | Détection d'une flamme parasite | |
| STB CHAUD. | Température liépart >97 °C | |
| STB FUMEE | Température des fumées >105 °C | |
| STB RETOUR | Température retour trop haute | |
Vou venez d'acquerir l'un de nos appeareils et nous vous remercions de la confiance que vous nous avons ainsi témoinée.
Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.
Votre installateur et tout notre réseau restent bien entendu à votre disposition.
Conditions de garantie
Votre apparéil bénéficiaïde'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionnée sur la facture de l'installateur.
La durée de notre garantie est mentionnée dans notre catalogue tarif.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous apparient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).
Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :
- aux dispositions légales et réglementaires ou imposées par les autorités locales
- aux dispositions nationales, voire locales et particulieres régissant l'installation
- à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
- aux régles de l'art
Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.
Notre garantie ne couvre pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.
Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontés.
France
Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.
Belgique
Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.
Suisse
L'application de la garantie est soumise aux conditions de vente, de livraison et de garantie de la société qui commercialise nos produits.
Autres pays
Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.
