GTU C 120 - Chauffage DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière fioul à condensation
Marque	DE DIETRICH
Modèle	GTU C 120
Catégorie	Chauffage
Type de combustible	Fioul
Dimensions (L x H x P)	Environ 600 x 800 x 600 mm
Poids	Environ 100 kg
Alimentation électrique	230 V / 50 Hz
Protection électrique	Disjoncteur temporisé 4 A
Thermostat de sécurité	Réarmement manuel à 110 °C
Pression d'eau de l'installation	Vérifier régulièrement et faire l'appoint si nécessaire
Production d'eau chaude sanitaire	Oui, avec ballon intégré ou externe
Tableau de commande	Version B ou Easymatic E-E1 / Easyradio ER-E1R
Fonctions principales	Chauffage central et production d'eau chaude sanitaire
Entretien	Annuel par un professionnel qualifié (nettoyage, ramonage, contrôle du condenseur)
Entretien du condenseur	Obligatoire au moins une fois par an
Neutralisation des condensats	Vérifier et entretenir la station de neutralisation
Vidange	Éviter sauf nécessité absolue (risque de gel ou absence prolongée)
Protection antigel	Utiliser un antigel adapté ou vidanger l'installation
Sécurité	Thermostat de sécurité à réarmement manuel, voyant alarme
Garantie	Contractuelle contre vices de fabrication (durée selon catalogue tarif)
Pièces détachées et réparabilité	Pièces disponibles auprès du réseau DE DIETRICH ; réparation par professionnel qualifié
Normes	Conforme à la norme chaudière fioul de type C (XPD 35-430) pour versions flux forcé

FOIRE AUX QUESTIONS - GTU C 120 DE DIETRICH

Comment mettre en service la chaudière GTU C 120 ?

Avant la mise en service, vérifiez la pression d'eau dans l'installation et le niveau de fioul. Ouvrez l'arrivée de fioul. Sur le tableau de commande, placez l'interrupteur Été/Hiver sur la position souhaitée et l'interrupteur AUTO sur AUTO pour les versions Easymatic. Réglez le thermostat de chaudière entre les repères 7 et 9. Enfin, mettez l'interrupteur général Marche/Arrêt sur la position Marche (I).

Comment arrêter la chaudière ?

Mettez l'interrupteur général Marche/Arrêt sur la position Arrêt (0). Attention : sur cette position, le préparateur d'eau chaude sanitaire équipé d'une anode titane n'est pas protégé contre la corrosion.

Que faire si le brûleur ne démarre pas ?

Consultez la notice d'utilisation du brûleur. Vérifiez l'alimentation électrique, le niveau de fioul et que l'arrivée de fioul est ouverte. Si le problème persiste, faites appel à un professionnel qualifié.

Les radiateurs sont froids alors que le brûleur fonctionne, que faire ?

Purger les radiateurs pour évacuer l'air. Vérifiez la pression d'eau du circuit primaire et faites l'appoint si nécessaire. Assurez-vous que le circulateur fonctionne correctement. Si le problème persiste, contactez votre installateur.

Comment régler la température de l'eau de chauffage et de l'eau chaude sanitaire ?

Sur le tableau de commande, utilisez les touches de réglage de température : Température confort et Température réduite pour le chauffage, et Température eau chaude sanitaire. Les valeurs s'affichent à l'écran.

Comment utiliser le mode été ?

Sur le tableau de commande, appuyez sur la touche MODE jusqu'à afficher le symbole Été (E). Dans ce mode, le chauffage est coupé mais la production d'eau chaude sanitaire reste active. Vous pouvez également utiliser la touche 'TENTE' sur certains modèles pour une coupure manuelle.

Quel entretien est nécessaire pour la chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il comprend le nettoyage de la chaudière, le ramonage du conduit de fumées, l'entretien du condenseur et de la station de neutralisation des condensats. Vérifiez régulièrement le niveau d'eau de l'installation.

Que faire en cas de risque de gel ?

Pour le circuit de chauffage, utilisez un antigile bien dosé ou vidangez entièrement l'installation. Pour le circuit d'eau chaude sanitaire, vidangez le ballon et les tuyauteries. Consultez votre installateur pour des conseils adaptés.

La garantie couvre-t-elle tous les problèmes ?

La garantie contractuelle couvre les vices de fabrication. Elle ne couvre pas la main-d'œuvre, le déplacement, l'usure normale, les interventions non qualifiées, le défaut d'entretien, une alimentation électrique non conforme ou un combustible inapproprié. Consultez les conditions complètes dans la notice.

Où trouver le numéro de série et le type de combustible ?

Ces informations se trouvent sur la plaquette signalétique collée sur le panneau latéral de la chaudière. Notez-les avant de contacter l'installateur en cas de problème.

MODE D'EMPLOI GTU C 120 DE DIETRICH

Gamme GT 120 - GTU C 120 - GT 220

Chaudière fioulasse température

Chaudière fioul à condensation

Français

02/01/06

Notice Utilisation

1 Aération 3
2 Bruleur 3
3 Entretien 4

Description 5

1 Chaudieres. 5
2 Tableau de commande. 6

Mise en service 10

Arrêt de la chaudière 10

En cas de dérangement. 10

Symboles utilisés

A	Attention danger	Risque de dommages corporels et matériels. Respecter impératifement les consignes pour la sécurité des personnes et des biens
i	Information particulière	Tenir compte de l'information pour maintainir le comfort
	Renvoi	Renvoi vers d'autres notices ou d'autres pages de la notice

Nous vous félicitons d'avoir choisi un produit de qualité. Nous vous conseillons vivement de dire les instructions suivantes afin de garantir le fonctionnement optimal de votre apparéil. Nous sommes persuadés qu'il vous donnera entière satisfaction et répondra à toutes vos attentes.

Recommendations importantes

A Le bon fonctionnement de l'appareil est conditionné par le strict respect de la présente notice.
Toute intervention sur l'appareil et sur l'installation de chauffage doit être réalisée par un professionneliel qualifié.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous appar pent à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).
Vérifier l'étanchéité des raccordements des tuyauteries gaz et eau.

1 Aération

Attention :

Afin d'éviter une détiéroration des chaudières, il convient d'empêcher la contamination de l'air de combustion par des composés chlorés et/ ou fluores qui sont particulièrement corrosifs. Ces composés sont prênts, par exemple, dans les bombes aérosols, peintures, solvants, produits de nettoyage, dessives, détergents, colles, sel de dénèigement, etc... Par conséquent :

• Ne pas aspirer de l'air évacué par des locaux utilisant de tels produits : salon de coiffure, pressings, locaux industriels (solvants), locaux avec présence de machines frigorifiques (risques de fuite de réfrigérant), etc...
• Ne pas stocker de tels produits à proximé des chaudières.

1.1 Versions cheminée - Versions condensation cheminée

Disposer les entrées d'air par rapport aux orifices de ventilation haute pour que l'air se renouvelle dans l'ensemble de la chaufferie.

Les sections minimales ainsi que les emplacements de l'arrivée d'air frais et de l'évacuation d'air, doivent être conformes aux réglementations en vigueur.

1.2 Versions flux forcé (Non livrable en Allemagne)

• Les chaudières GTU 120 FF sont conformes à la norme chaudière fioul de type C (XPD 35-430). Elles peuvent être installées dans tous les types de locaux et qu'en soit le volume, même s'ils ne comportent pas de fenêtre ou de chassis ouvrant.

2 Brûleur

Se reporter à la notice d'utilisation du brûleur.

Vérifier que l'appareil est bien régle pour le type de combustible utilisé.
Respecter les polarités indiquées aux bornes : phase (L), neutre (N), et terre 1/·
Pour assurer la protection contre la corrosion des préparateurs d'eau chaude sanitaire équipés d'une anode titane (système de protection Titan Active System), laisser le tableau de commande toujours sous tension. Pour couper le chauffage ou l'eau chaude sanitaire, utiliser le mode Eté ou Antigel.

En cas de corrosion de la chaudière et/ou de ses périhériques par des composés chlorés et/ou fluorés, la garantie contractuelle ne saurait couver application.

Ne pas obstruer (meme partiellement) les entrées d'air dans le local.

• Elles ne peuvent être mises en œuvre qu'avac les dispositifs commercialisés par De Dietrich (en particulier les conduits concentriques, pièces de raccordement, terminaux).

3 Entretien

• L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purge des yeits est le bestand.
• L'entretien, le nettoyage de la chaudière, le ramonage du conduit de fumées et du pot de purge des yeits est le bestand.
• Chaudière fioul à condensation : L'entretien du condenseur et de la station de neutralisation des condensats doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
• Vérifier régulierement le niveau d'eau de l'installation. Le compléter, au besoin, en évitant une entrée brute d'eau froide dans la chaudière chaude. Si cette opération se repête plusieurs fois par saison, chercher la fuite et y remédier.
• Il est recommandé de souscrite un contrat d'entretien.

Ne pas vidanger l'installation, sauf en cas de nécessité absolue. Exemple : Absence de plusieurs mois avec risque de gel dans le bâtiment.

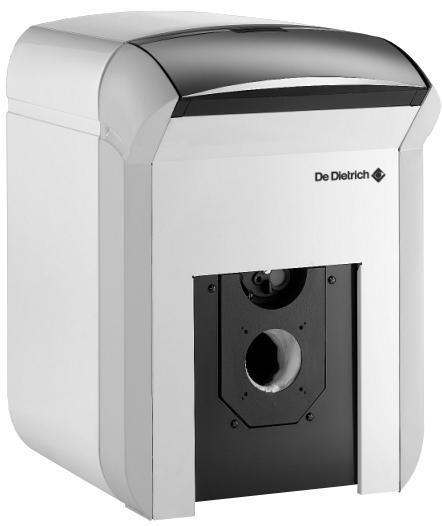

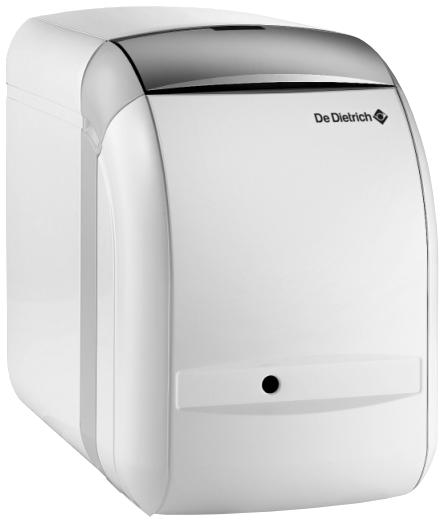

1 Chaudières

Les modèles représentés sont commercialisés dans les différents pays suivant le programme de vente de ceux-ci.

GT 120
GTU 120 / GTU 120 FF / GTU C 120

GTU 1200 V / GTU 1200 V FF / GTU C 1200 V

2.1 Tableau de commande B

1 Interrupteur général Marche ① / Arrêt
2 Voyantalarme
3 Interrupteur Ete / Hiver
4 Bouton pousoir TEST STB
5 Thermostat de sécurité à réarmement manuel
6 Disjoncteur temporisé (4 A)

7 Thermostat de chaudiere
8 Affichage des températures suivantes en alternance :

-Voyant 1lllallumé:Température de l'eau dans la chaudiere
-Voyant allumé:Température eau chaude sanitaire

9 Thermostat d'eau chaude sanitaire

2.2 Tableau de commande Easymatic E-E1 / Easyradio ER-E1R

Composants électromécaniques

1 Interrupteur général Marche ① / Arrêt
2 Thermostat de chaudiere
3 Thermomètre de chaudiere
4 Voyantalarme

5 Interrupteur AUTO/
6 Bouton pousoir TEST STB
7 Thermostat de sécurité à réarmement manuel
8 Disjoncteur temporise (4 A)

8575N077A

Touches de réglage de la température

Température comfort

Température réduite

Température eau chaude sanitaire

Permet de régler la température sélectionnée

Touches de selection des modes de fonctionnement

Touche MODE :

AUTO

Fonctionnement selon le programme horsaire

Marche forcee a tempereure reduite

Mode Antigel

Régimeété

Touches : Mode Chargement du gallon autorisé

Brûleur en marche

Circulateur en marche

Uniquement disponible sur Easyradio Si le symbole clignote, replacer les piles

Touché de réglage de l'heure et du jour

Accès à la programmation hora des circuits chauffage. Circuit A pour Easymatic, circuit A et B pour Easymatic 1.

Accès à la programmation horsaire du circuit ECS

Touche de programmation

Ecriture (par 1/2 heures) de période Température comport ou Chargementallon autorisé(zone foncée)

Écriture (par 1/2 heures) de période Température réduite ou Chargementallon non autorisé (zone claire)

Touche Retour

Composants électromécaniques

1	Interrupteur général Marche ① / Arrêt
2	Thermostat de chaudière
3	Thermomètre de chaudière
4	Voyant alarmé
5	Interrupteur AUTO/fix

6	Bouton poussoir TEST STB
7	Thermostat de sécurité à réarmement manuel (110 °C)
8	Disjoncteur temporisé (4 A)
9	Témoin de fonctionnement

Afficheur

1	Affichage de texte et numéroique
2	Barre graphique d'affichage du programme du circuit A, B ou C
3	Zone claire : Période Chauffage à température réduite ou Chargementallon non autorisé
4	Zone fonçée : Période Chauffage à température comfort ou Chargementallon autorisé
5	Curseur clignotant indiquant l'heure courante
6	Affichage numérique (heure courante, valeurs régées, paramètres, etc...)
7	Affichage du programme actif, P1, P2, P3, P4 ou E : Régime Été actif
8	Les flèches clignotent lorsque des valeurs de réglage peuvent être modifiées avec les touches + et -

9	Symboles de fonctionnement des circuits
↑▲	Ouverture de la vanne 3 voies
▲↓	Fermeture de la vanne 3 voies
◎	Pompe du circuit affché en marche
A, B, C	Nom du circuit affché
10	Repère affché au-dessus de la touche MODE active
11	Symboles signalant l'état actif des entrées/sorties
◎	Brûleur en marche
ER	Pompe de charge ECS en marche
◎	Régime été
■	Non disponible

Touches de réglage de la température

Temperature comfort

Température réduite

Température eau chaude sanitaire

Permet de régler la température sélectionnée

Touches de sélection des modes de fonctionnement

AUTO Fonctionnement selon le programme hora

Marche forcie à températe comfort :

• jusqu'à minuit si clignote

• en permanence si est fixe

Marche forcee a tempereature reduite :

• jusqu'à minuit si clignote

• en permanence si est fixe

Mode Antigel

Mode Chargement du gallon autorisé

Touches accessibles lorsqu'le volet est ouvert

TENTE	Touché coupure "Eté" manuelle Le chiffage est coupé et la production ECS est assurée. Les symboles et E sont affichés.
STANDARD	Touché programme "standard" Réinitialisation de tous les programmes horaires.
TUTES	Touché d'accès aux paramètres réservés à l'installateur
Touches d'accès aux réglages et mesures
Défilament des titres
Défilament des lignes
Retour à la ligne précédente

Touches de programmation
	Ecriture (par 1/2 heures) de période Température comport ou Chargementallon autorisé (zone foncée)
	Ecriture (par 1/2 heures) de période Température réduite ou Chargementallon non autorisé (zone claire)
←=	Touché Retour
A, B, C	Touché de sélection du circuit à afficher
PROG	Touché de sélection du programme chauffage actif (P1, P2, P3 ou P4)

3 Brûleur

Se reporter à la notice d'utilisation du brûleur.

Seul un professionnel qualifié peut effectuer la première mise en service.

1. Vérifier la pression d'eau dans l'installation. Faire un appoint d'eau si nécessaire.
2. S'il s'agit d'une chaudière fioul, vérifier le niveau de fioul dans la cuve.

3. Ouvrir l'arrivée de fioul ou le robinet gaz.

4. Tableau de commande B:

5. Metre l'interrupteur Eté/Hiver sur
   Tableau de commande E/E1/D :

6. Metre l'interrupteur AUTO sur AUTO.

7. Régler le thermostat sur AUTO (entre les repères 7 et 9).

8. Mettre l'interrupteur Marche/Arrêt sur ①.

Arrêt de la chaudière

Mettre l'interrupteur Marche/Arrêt sur

Sur position Arrêt , le préparteur d'eau chaude sanitaire équipé d'une anode titane n'est pas protégé contre la corrosion.

Précautions à prendre s'il y a risque de gel

Circuit de chauffage :

Utiliser un antigel bien dosé pour éviter le gel de l'eau de chauffage. A défaut, vidanger entièrement l'installation. Dans tous les cas, consulter l'installateur.

Circuit eau chaude sanitaire :

Vidanger le gallon et les tuyauteries d'eau sanitaire.

Précautions à prendre en cas d'arrêt prolongé (un an ou plus)

• Faire ramoner soigneusement la chaudière et la cheminée.

• Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.

• Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon.

En cas de dérangement

Vérifications à faire avant d'appeler l'instantiateur :

Le brûleur ne démarre pas.

Se reporter à la notice d'utilisation du brûleur.

Le brûleur fonctionne, mais les radiateurs sont froids.

• Purger les radiateurs.
• RÉalisér l'appoint d'eau du circuit primaire.
• Vérifier le bon fonctionnement de l'accelérateur.
• S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.

Avant de signaler un dernier à l'installateur, relever les informations suivantes :

• Type du produit
• Numéro de série
• Type de combustible

Ces indications se trouvent sur la plaquette signalétique collée sur le panneau lésral de la chaudière.

Vou venez d'acquérir un apparéil DE DIETRICH et nous vous remercions de la confiance que vous nous avons ainsi témoinnée.

Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout le réseau DE DIETRICH restent bien entendu à votre disposition.

Conditions de garantie

Votre apparéil bénéficie d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'insuffisance d'entretien de celui-ci, ou de l'installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un installateur professionnel).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

• aux dispositions légales et réglementaires ou imposées par les autorités locales
• aux dispositions nationales, voire locales et particulieres régissant l'installation
• à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils
• aux régles de l'art

Notre garantie est limitée à l'échange ou la réparation des seules pieces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvRE pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontés.

France

Les dispositions qui precedent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Belgique

Les dispositions qui precedent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.

Suisse

L'application de la garantie est soumise aux conditions de vente, de livraison et de garantie de la société qui commercialise les produits DE DIETRICH.

Autres pays

Les dispositions qui precedent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.

DE DIETRICH THERMIQUE S.A.S.
F	www.dedietrich.com
	Direction des Ventes France 57, rue de la Gare F- 67580 MERTZWILLER
	[phone]
	[phone]
DE DIETRICH HEIZTECHNIK
D	www.dedietrich.com
	Rheiner Strasse 151 D- 48282 EMSDETTEL
	+49 (0)25 72 / 23-5
	+49 (0)25 72 / 23-102 [e-mail]
VAN MARCKE
B	www.vanmarcke.be
	Weggevoedenlaan 5 B- 8500 KORTRIJK
	+32 (0)56/23 75 11
VESCAL S.A.
CH	www.chauffer.ch / www.heizen.ch
	Z.I de la Veyre, St-Légier 1800 VEVEY 1
	[phone]
	[phone]
NEUBERG S.A.
L	www.dedietrich.com
	39 rue Jacques Stas L- 2010 LUXEMBOURG
	[phone]
DE DIETRICH HEIZTECHNIK
AU	www.dedietrich.com
	Am Concorde Park 1 - B 4 / 28 A-2320 SCHWECHAT / WIEN
	+43 (0)1 / 706 40 60-0
	+43 (0)1 / 706 40 60-99 [e-mail]
