Type de produit	Commande à distance communicante sans fil pour chauffage (EasyRadio) avec boîtier émetteur/récepteur
Marque	DE DIETRICH
Modèle	EASYRADIO
Alimentation	2 piles alcalines LR6 AA 1,5 V (non rechargeables)
Type de piles	LR6 AA 1,5 V alcalines
Fonction principale	Régulation et programmation hebdomadaire du chauffage et de l'eau chaude sanitaire
Réglages disponibles	Température confort, température réduit, température eau chaude sanitaire
Programmation horaire	Par pas de 1/2 heure, programmation journalière ou groupée (tous les jours)
Affichage des défauts	Codes défaut (ex: AL 50) via module EASYMATIC
Mode été/hiver	Automatique : coupure du chauffage si T° extérieure > T° confort pendant 2 h
Réinitialisation	Appui simultané sur touches + pendant 5 s pour revenir aux réglages d'origine
Mémorisation	Réglages conservés après changement de piles ; heure sauvegardée dans le boîtier émetteur/récepteur
Synchronisation	Automatique après remplacement des piles (afficheur "init")
Entretien courant	Remplacement des piles lorsque le symbole pile clignote
Sécurité	Utiliser exclusivement des piles alcalines ; ne pas utiliser de piles rechargeables
Pièces détachées	Piles LR6 AA disponibles dans le commerce

FOIRE AUX QUESTIONS - EASYRADIO DE DIETRICH

Comment régler l'heure sur la commande EasyRadio ?

Appuyez sur le bouton ① à l'aide d'une pointe de stylo. Le premier appui permet un réglage minute par minute, le deuxième appui réglage heure par heure, le troisième appui réglage du jour (1=lundi). Utilisez les touches + ou - pour ajuster. Un appui prolongé accélère le défilement.

Comment programmer le chauffage par jour ?

Appuyez plusieurs fois sur la touche PROG (chauffage) pour sélectionner le jour. Le premier appui permet de programmer tous les jours ensemble. Utilisez les touches + ou - pour créer des zones foncées (mode confort) ou claires (mode réduit) par pas de 1/2 heure. Validez avec la touche MODE.

Que faire si le symbole de pile clignote ?

Remplacez les piles par des piles alcalines neuves de type LR6 AA 1,5 V. N'utilisez pas de piles rechargeables. Après le remplacement, l'afficheur indique init pendant la synchronisation. Les réglages sont conservés.

Comment régler la température de l'eau chaude sanitaire ?

Appuyez sur la touche ECS (eau chaude sanitaire), puis utilisez les touches + ou - pour ajuster la consigne. La température mesurée du ballon s'affiche à droite.

Que signifie un code défaut comme AL 50 ?

Le module EASYMATIC affiche les codes défaut de la chaudière. Notez le code et contactez votre installateur. Vous pouvez aussi consulter la notice du tableau de commande.

Comment passer en mode été ?

Le mode été est automatique : le chauffage se coupe si la température extérieure reste supérieure à la température confort pendant 2 heures. Il se remet en marche si la température extérieure chute en dessous de la consigne confort pendant 2 heures.

Puis-je utiliser des piles rechargeables ?

Non, il est strictement déconseillé d'utiliser des piles rechargeables. Utilisez uniquement des piles alcalines LR6 AA 1,5 V.

Comment restaurer les réglages d'usine ?

Appuyez simultanément sur les touches + et - pendant 5 secondes. Les programmes personnalisés seront remplacés par les réglages standard : confort chauffage 6h-22h, ECS 5h-22h.

La commande ne répond plus, que faire ?

Vérifiez d'abord l'état des piles et remplacez-les si nécessaire. Assurez-vous que le boîtier émetteur/récepteur est sous tension (la chaudière doit être allumée). Si le problème persiste, contactez votre installateur.

Comment régler finement l'heure sans accélération ?

Pour un réglage fin, effectuez des appuis courts sur les touches + ou - plutôt qu'un appui prolongé. Un appui court permet de modifier l'heure minute par minute ou heure par heure selon le mode sélectionné.

MODE D'EMPLOI EASYRADIO DE DIETRICH

Le chauffage est coupé automatiquement en été, lorsque la température extérieure est supérieure à la température "confort" pendant 2 heures.

Le chauffage est remis en marche lorsque la température extérieure chute en dessous de la température "confort" pendant 2 heures.

5. Affichage des defaults

Le module "EASYMATIC" rapporte les codes de défaut pouvant apparaître sur la chaudière.

Dans ce cas noter le code d'alarme et appeler votre installateur.

Example: AL 50

Il est également possible de se reporter à la notice d'utilisation et de raccordement du tableau de commande.

8806N021A

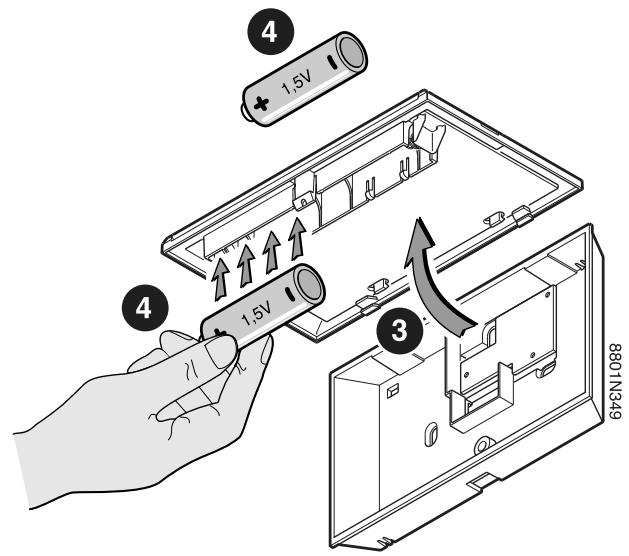

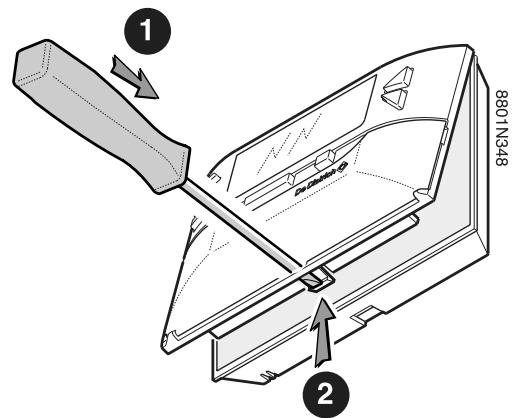

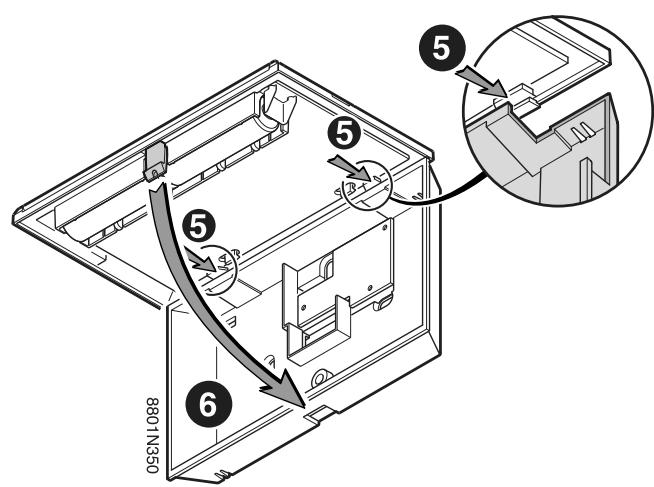

6. Remplacement des PILES

Lorsque les piles en place doivent être remplacées le

symbole clignote dans l'afficheur.

Utiliser des piles alcalines du commerce type LR6 AA 1,5V.

Ne pas utiliser de batteries rechargeables !

L'afficheur de la commande à distance indique "init" pendant quelques secondes durant lesquelles s'effectue la synchronisation de la commande à distance.

• Les réglages effectués précédemment restent mémoarisés.
• L'heure est sauvegardée dans le boîtier émetteur/récepteur.

Remarque : afin de garder le réglage de l'heure, la chaudière doit rester sous tension durant l'opération.

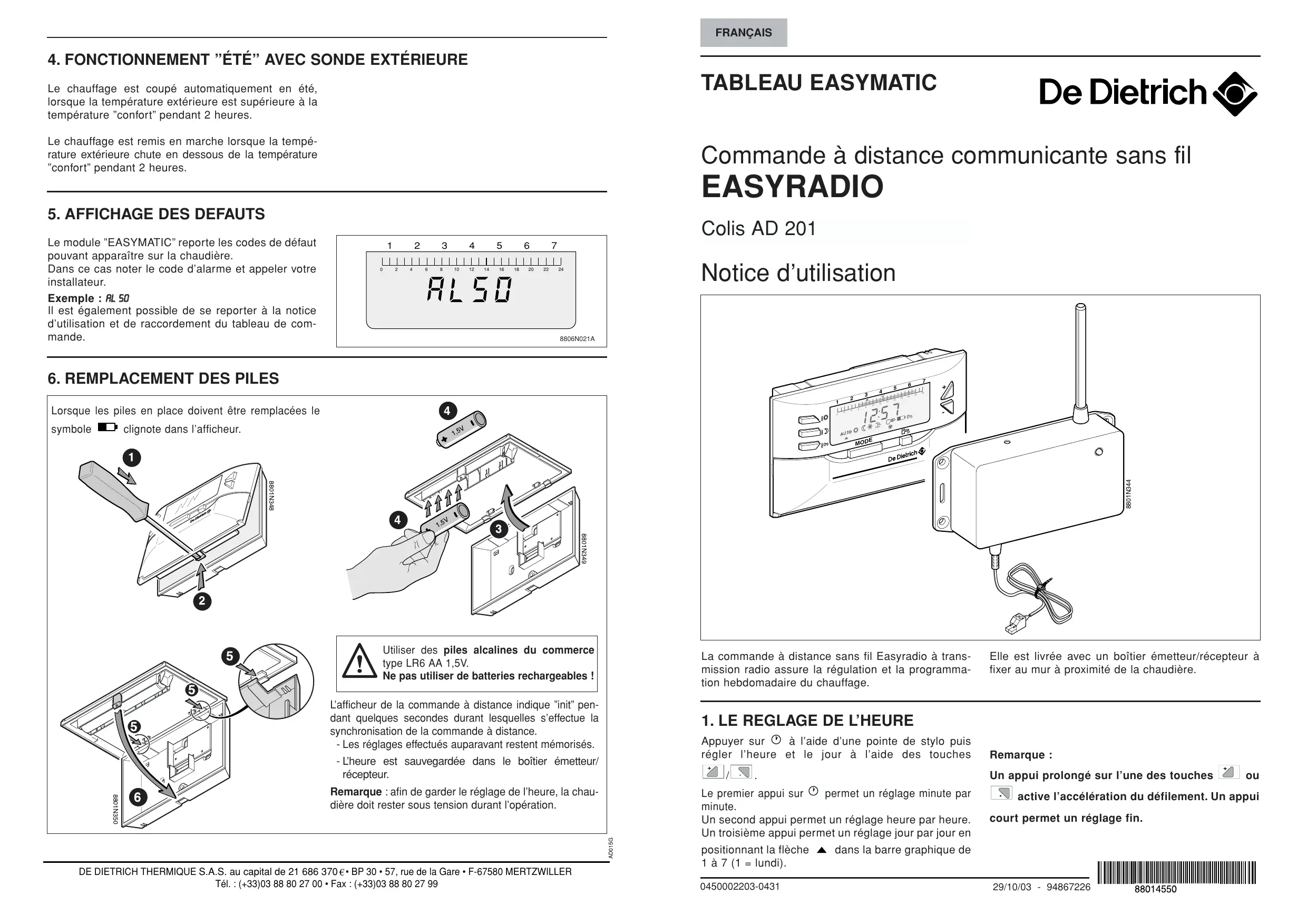

Commande à distance communicante sans fil easyradio

Colis AD 201

Notice d'utilisation

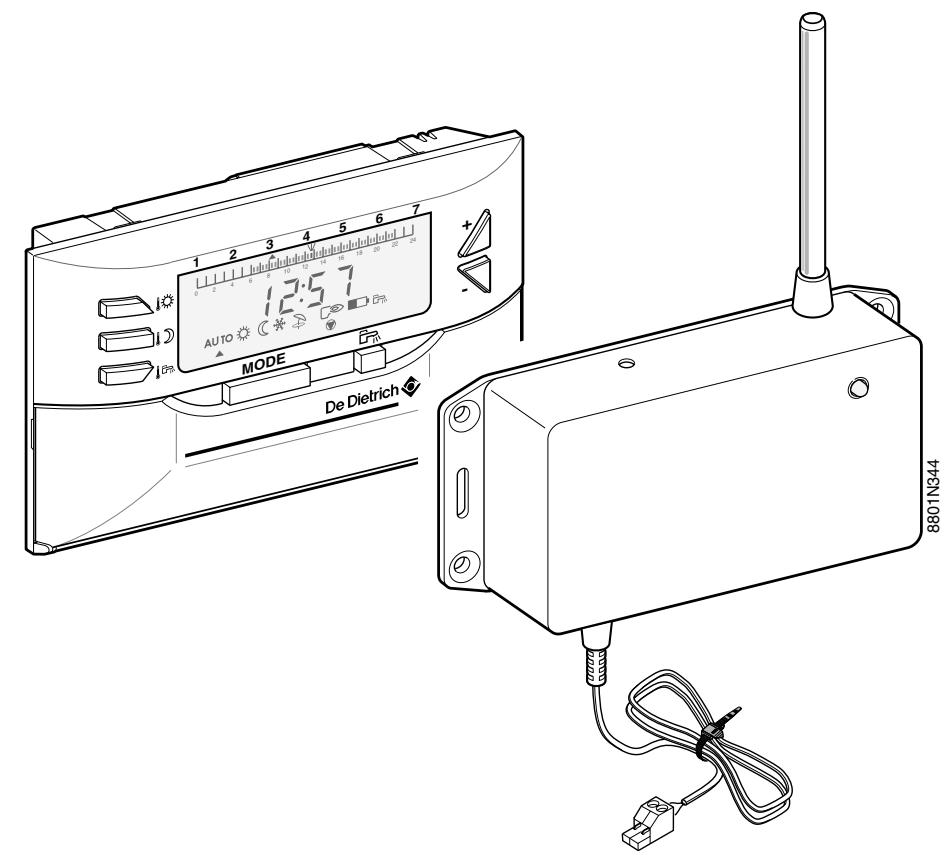

La commande à distance sans fil Easyradio à transmission radio assure la régulation et la programmation hebdomadaire du chauffage.

Elle est livrée avec un boîtier émetteur/récepteur à fixer au mur à proximité de la chaudière.

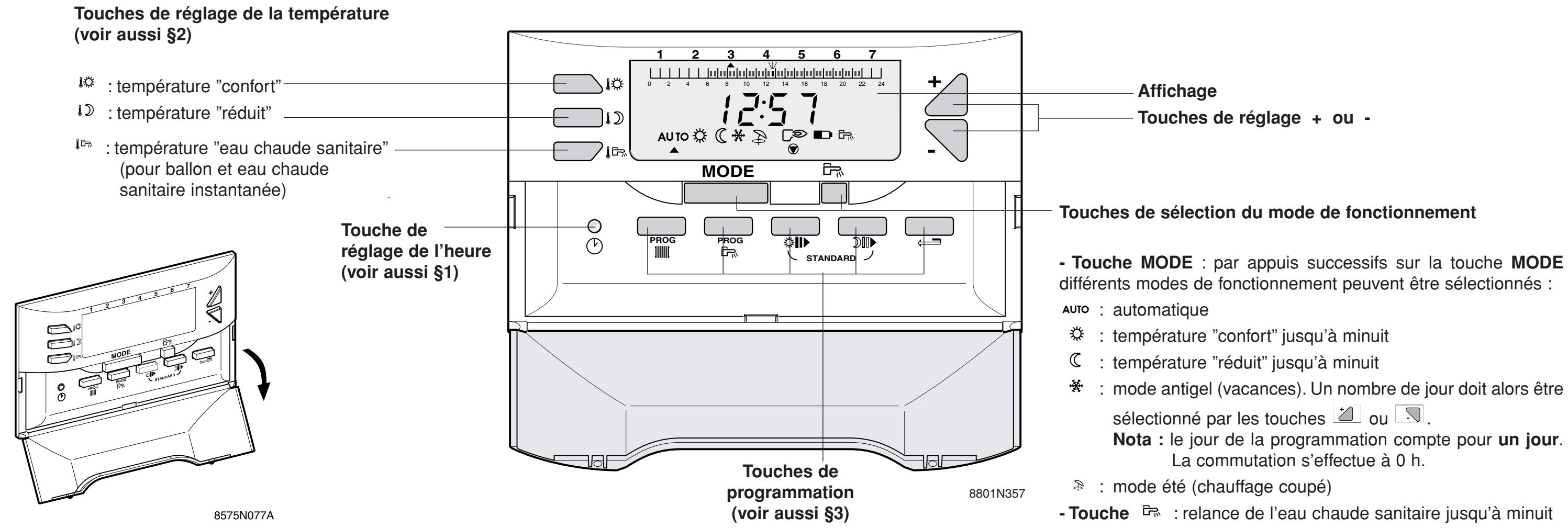

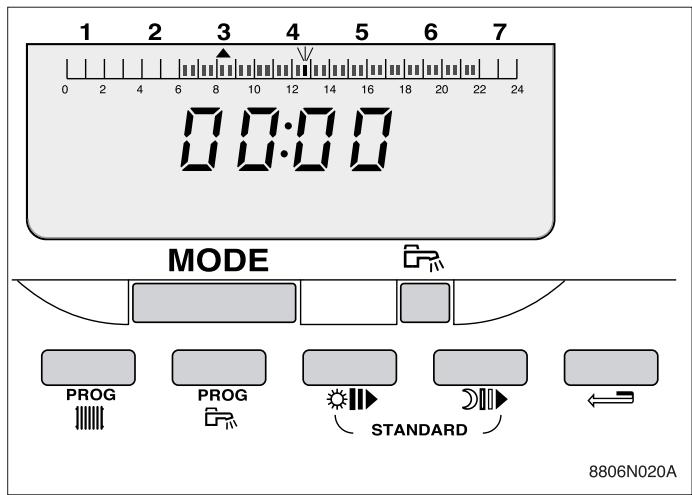

1. Le reglage de l'heure

Appuyer sur ① à l'aide d'une pointe de stylo puis régler l'heure et le jour à l'aide des touches

Le premier appui sur ① permet un réglage minute par minute.

Un second appui permet un réglage heures par heures. Un troisième appui permet un réglage jour par jour en positionnant la flèche ▲ dans la barre graphique de 1 à 7 (1 = lundi).

Remarque :

Un appui prolongé sur l'une des touches ou

active l'accélération du défilement. Un appui

court permet un réglage fin.

2.1 Chauffage

• Sélectionner la température "confort" ou "réduit" en appuyant sur la touche correspondante, la température de consigne apparait à gauche de l'afficheur.
• Régler la consigne à l'aide de ou

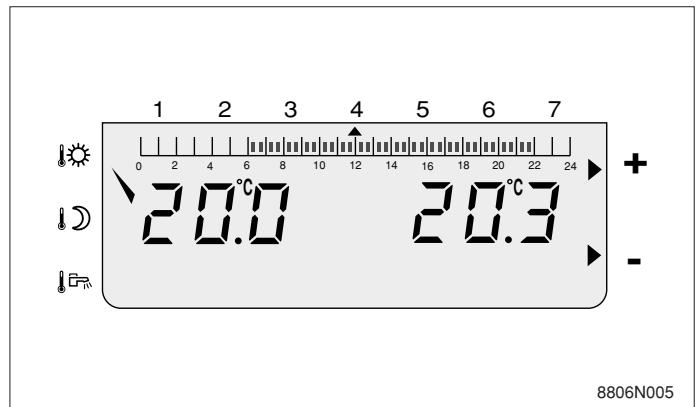

Remarques :

• la barre graphique indique le programme chiffrement du jour courant.
• la température affichée dans la partie droite correspond à la mesure de la température ambiantes.

2.2 Eau chaude sanitaire

• Sélectionner la température eau chaude sanitaire en appuyant sur la touche.
• Régler la consigne à l'aide de

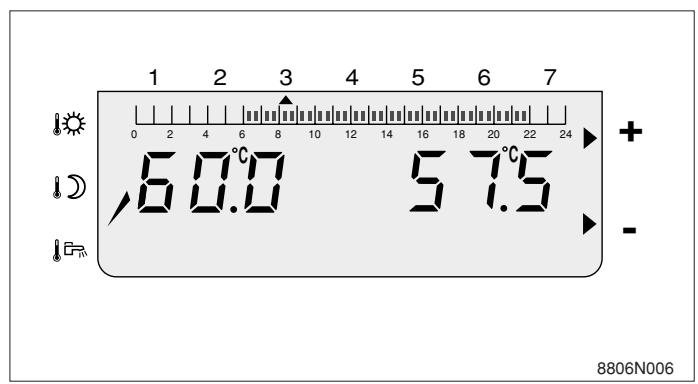

Remarques :

• La barre graphique indique le programme eau chaude sanitaire du jour courant.
• La température affichée dans la partie droite correspond à la mesure de la température du ballon d'eau chaude sanitaire.

3. Programmation horaire

• Appuyer plusieurs fois sur la touche PROG (chauffage) ou PROG (eau chaude sanitaire) pour sélectionner le jour de la semaine.

Le premier appui permet une programmation groupée de tous les jours de la semaine ; toutes les flèches "jour" clignotent.

Pour une programmation journalière, appuyer sur la touche PROG pour sélectionner le jour.

• Programmer, dans la barre graphique, des zones foncées (mode "confort" ou réchauffageallon autorisé) à l'aide de ou des zones claires (mode "réduit" ou réchauffageallon non autorisé) à l'aide de 1/2h par 1/2h.
• Utiliser la touche pour revenir en arrêté par pas d'une 1/2h
• En fin de programmation, appuyer sur la touche MODE.

Remarque :

Les touches et appuyées simultanément pendant 5 secondes permettent de replacer les programmes personnalisés par les réglages d'origine (STANDARD):

· "confort" chauffage : 6 h - 22 h - "confort" eau chaude sanitaire (ou charge ballon autorisée) : 5 h - 22 h
