| Marque | DE DIETRICH |
| Modèle | DRD924JE |
| Type de produit | Réfrigérateur-congélateur |
| Hauteur (mm) | 1446 |
| Largeur (mm) | 560 |
| Profondeur (mm) | 550 |
| Temps de remontée en température (h) | 20 |
| Classes climatiques | SN, N, ST, T |
| Alimentation électrique | 220-240 V, 50 Hz |
| Réglage de température | Thermostat rotatif, positions O à Max |
| Fonction congélation | Compartiment congélateur avec capacité de congélation 24h |
| Dégivrage réfrigérateur | Automatique |
| Dégivrage congélateur | Manuel (recommandé à 3-5 mm de givre) |

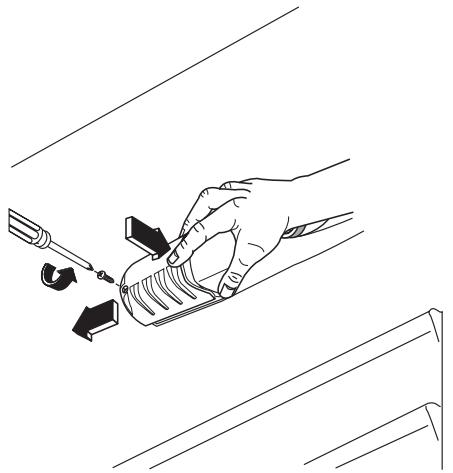

| Éclairage intérieur | Ampoule remplaçable (puissance max indiquée sur diffuseur) |

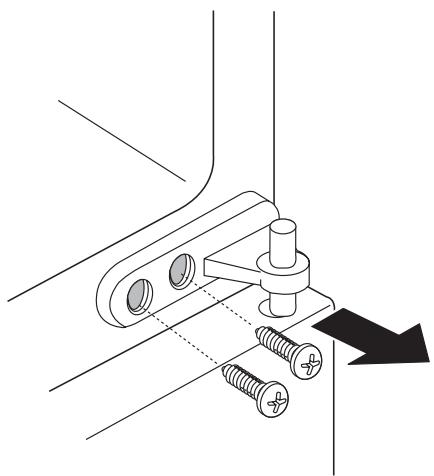

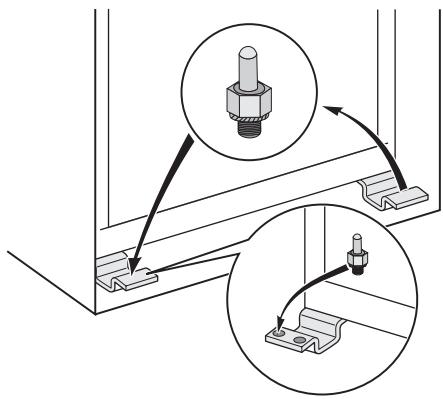

| Réversibilité de la porte | Oui, de droite à gauche possible |
| Installation | Encastrable, ventilation arrière requise |
| Entretien | Nettoyage intérieur à l'eau tiède savonneuse ; nettoyage du condenseur avec brosse ou aspirateur |
| Sécurité | Verrouillage enfant (non spécifié) ; gaz réfrigérant R600a inflammable ; mise à la terre obligatoire |
| Pièces détachées disponibles | Ampoule, joints de porte, pièces certifiées constructeur |
| Réparabilité | Intervention par technicien agréé uniquement |
FOIRE AUX QUESTIONS - DRD924JE DE DIETRICH
Questions des utilisateurs sur DRD924JE DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau au format PDF gratuitement ! Retrouvez votre notice DRD924JE - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DRD924JE de la marque DE DIETRICH.

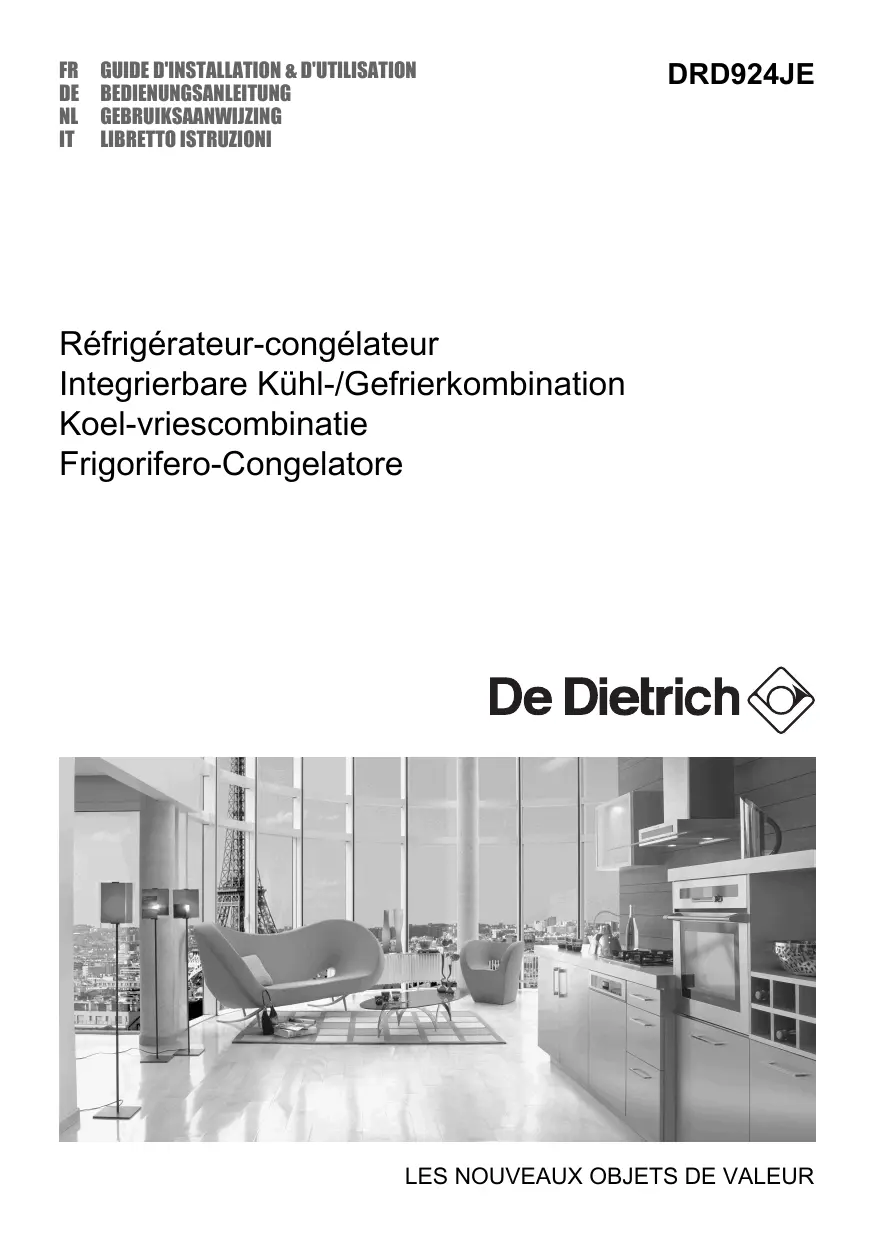

MODE D'EMPLOI DRD924JE DE DIETRICH
Réfrigérateur-congélateur
| Consignes de sécurité | 2 |
| Fonctionnement | 4 |
| Première utilisation | 5 |
| Utilisation quotidienne | 5 |
| Conseils utiles | 7 |
| Entretien et nettoyage | 8 |
| En cas d'anomalie de fonctionnement | 9 |
| Caracteristiques techniques | 12 |
| Installation | 12 |
| En matière de sauvegarde de l'environnement | 16 |
Sous réserve de modifications
Consignes de sécurité
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentionnément cette notice, y compris les conseils et avertissements, avant d'instruire et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Sécurité des enfants et des personnes vulnérables
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants. Risque d'asphyxie!
- Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les risques.
d'électrocution et que des enfants ne restent enfermés à l'intérieur.
- Si cet appareil muni de fermetures magnétiques est destiné à remplacer un appareil équipé d'une fermeture à ressort sur la porte ou le couvercle, veuillez faire en sorte que la fermeture à ressort devienne inutilisable avant d'éliminer le vieil appareil. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
Sécurité générale
Attention. Veillez à ce que les orifices de ventilation ne soient pas obstrués.
- Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
- N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.
- N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.
- N'endommagez pas le circuit de refroidissement.
- Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.
Si tel est le cas :
- évitez les flammes vives et les sources d'ignition
- aérez soigneusement la pièce où se trouve l'appareil
- Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.
Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.
- Le cordon d'alimentation ne doit pas être rallongé.
- Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
- Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.
- Ne tirez pas sur le cordon d'alimentation.
- Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.
- N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent 1) pour l'éclairage intérieur.
- Cet appareil est lourd. Faites attention lors de son déplacement.
- Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
- Évitez les expositions prolongées de l'appareil aux rayons solaires.
1) Si le diffuseur est prévu 2) Si l'appareil est sans givre
Utilisation quotidienne
- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
- Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 2)
- Un produit décongelé ne doit jamais être recongelé.
- Conservez les aliments emballés conformément aux instructions de leur fabricant.
- Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.
- Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
- Ne consommez pas certains produits tels que les bazonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.
Entretien et nettoyage
- Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant. Si la prise électrique n'est pas accessible, coupez le courant.
- N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
- N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
- Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoule en bas de l'appareil.

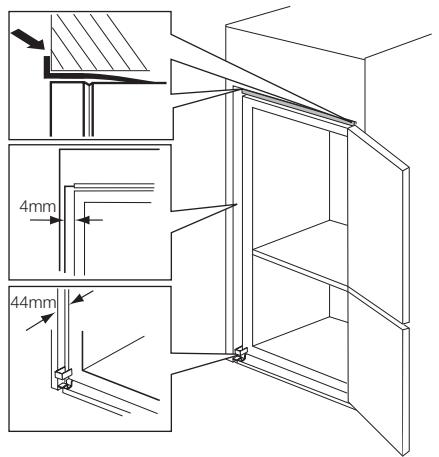

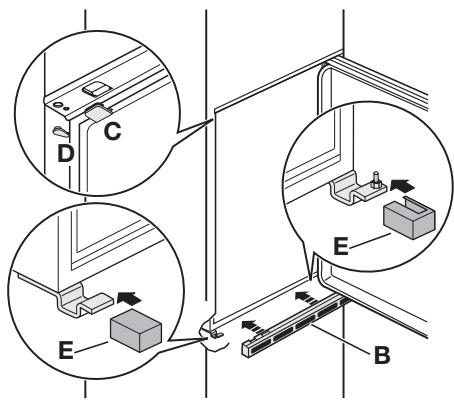

Installation
Important. Pour le branchement électrique, respectez scrupuleusement les consignes données dans cette notice.
- Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement les dommages constatés à votre vendeur. Dans un tel cas, conservez l'emballage.
- Nettoyez fréquemment l'intérieur du réfrigerateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigerateur.

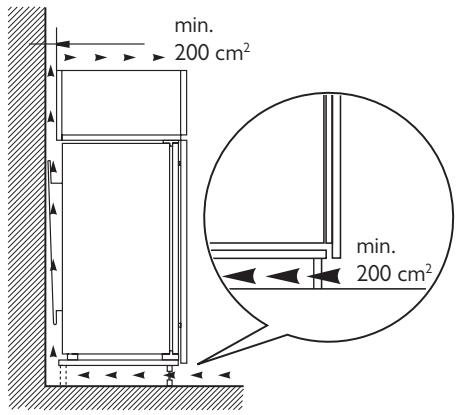

- Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions d'installation.
- Dans la mesure du possible, placez l'appareil dos au mur pour éviter tout contact avec des pièces chaudes (compresseur, condenseur) et tout risque de brûlure.
- L'appareil ne doit pas être placé à proximité de radiateurs ou de cuisinières. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
- Branchez à l'alimentation en eau potable uniquement. 3)
Maintenance
- Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien spécialisé ou une personne compétente.
- Cet appareil ne doit être entretenu et réparé que par un service après-vente agréé, exclusivement à l'aide de pièces certifiées Constructeur.
Protection de l'environnement
Le circuit de refroidissement et les matériaux isolants de cet appareil ne contiennent pas de gaz frigorigène susceptible de nuire à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse isolante contient des gaz inflammables : l'appareil doit être mis au rebut conformément aux règlements applicables (informez-vous auprès des services locaux compétents). Veillez à ne pas déterminer les circuits frigorifiques, notamment au dos, à proximité de l'évaporateur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.
Mise en fonctionnement
Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour permettre l'arrêt de l'appareil, tournez le bouton du thermostat sur la position "O".
Réglage de la température
La température est régée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
- tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
- tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
Toutefois, le réglage doit être précis en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
- la température ambiantе
- la fréquence d'ouverture de la porte
- la quantité de denrées stockées
- l'emplacement de l'appareil.
Important : Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambience est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
Important : N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.
Congélation d'aliments frais
Le compartiment congélateur est idéal pour congeler des denrées fraîches et les aliments surgelés ou congelés pendant longtemps.
Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.
Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.
Important. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, répositionnez le thermostat sur un réglage plus chaud.
Conservation des aliments congelés
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.
Important : En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section
Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).
La décongélation
Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.
Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.
Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment glacier.
Important : N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

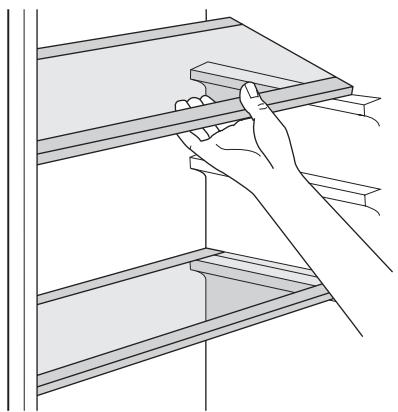

Clayettes amovibles
Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.
Pour exploiter au mieux l'espace, vous pouvez placer les demi-clayettes avant au-dessus des clayettes arrêtées.

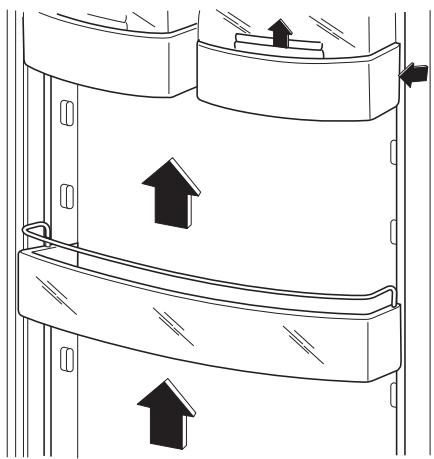

Emplacement des balconnets de la porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.
Indicateur de température
Pour vous aider au bon réglage de votre appareil, nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.
La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.
L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur, comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que l'indicateur de température "OK" apparaisse. Si "OK" n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le dispositif de réglage de température sur une position inférieure. L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder, si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
Important : Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température ; attendez au moins 12 heures avant de réajuster le dispositif de réglage de température.
Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anomalément de givre (appareil trop chargé, température ambience élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position infé-
inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartiment réfrigerateur ne s'effectue que si le compresseur s'arrête par intermittence.
Conseils pour l'économie d'énergie
- N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
- Si la température ambiantes est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies d'énergie.
Conseils pour la réfrigération de denrées fraîches
Pour obtenir les valeurs de performance possibles :
- n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigerateur
- Couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
- placez les aliments pour que l'air puisse circuler librement autour
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.
Conseils pour la congélation
Pour obtenir les valeurs résultats, voici quelques conseils importants :
- La quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
- le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
- Congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
- préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
- enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
- Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
- Les aliments maigres se conservent plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments.
- la température très basse à laquelle se trouvent les batonnets glacés, s'ils sont consommés de leur sortie du congélateur, peut provoquer des brûlures.
- L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
Conseils pour la conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, vous devez :
- vous assurer qu'ils ont bien été conservés au magasin;
- prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
- éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
- une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
- respectez la durée de conservation indiquée par le fabricant.
Entretien et nettoyage
Attention, débrancher l'appareil avant toute opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrige-rant : l'entretien et la recharge ne doit donc être effectué que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
- nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnée.
- vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
- Rincez et séchez soigneusement.
Important : Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
ATTENTION À NE PAS ENDOMMAGER LE SYSTÈME DE RÉFRIGÉRATION.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigerateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où s'évapore.
Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigerateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Notez l'orifice d'écoulement de l'eau de dé
givrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.
Dégivrage du congélateur
Une certaine quantité de givre se forme sur les clayettes du congélateur et autour du compartiment supérieur.
Important : Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.
Pour enlever le givre, suivez les instructions ci-dessous :
- Mettez l'appareil à l'arrêt.
- Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
- Laissez la porte ouverte.
- Le dégivrage terminé, éppongez et séchez bien l'intérieur, et remettez le bouchon.
- Mettez l'appareil en fonctionnement.
- Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant deux ou trois heures en utilisant ce réglage.
- Replacez les produits surgelés ou congelés dans le compartiment.
Important : N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre, vous risquez de déterminer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recommendés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées, pendant la décongélation, peut réduire leur durée de conservation.
En cas d'absence prolongée ou de non-utilisation
Prenez les précautions suivantes :
Débranchez l'appareil
- Retirez tous les aliments
- dégivrez, 4) et nettoyez l'appareil et tous les accessoires
- laissez la porte/les portes entrouvertes pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la déterioration des aliments en cas de panne de courant.
En cas d'anomalie de fonctionnement
Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.
Important : Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.
| Anomalie | Cause possible | Solution |
| L'appareil ne fonctionné pas. L'ampoule ne fonctionné pas. | L'appareil est à l'arrêt. | Mettez l'appareil en marche. |
| La fiche n'est pas correctement branchée sur la prise. | Branchez correctement la fiche sur la prise. | |
| Le courant n'arrive pas à l'appa-reil. La prise n'est pas alimentée. | Branchez un autre apparéil électri-que sur la prise.Faites appel à un électricien quali-fié. | |
| L'ampoule ne fonctionné pas. | L'ampoule est défectueuse. | Consultez le paragraphe "Rempla-cement de l'ampoule d'éclairage". |
| Le comprésseur fonction-ne en continu. | La température n'est pas bien ré-glee. | Choisissez une température plus élevée. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". | |
| La porte a été ouverte trop sou-vent. | Ne laissez pas la porte ouverte plus longtemps que nécessaire. | |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. | |
| La température ambiente est trop élevé. | Abaissez la température de la pièce. | |
| De l'eau coule sur la pla-que arrrière du réfrigérateur. | Pendant le dégivrage automatique, le givre fond sur la plaque arrrière. | Ce phénomène est normal. |
| De l'eau coule dans le ré-frigérateur. | L'orifice d'écoulement de l'eau est obstrué. | Nettoyez l'orifice. |
| Des produits empêchent que l'eau coule dans le réservoir d'eau. | Assurez-vous que les produits ne touchent pas la plaque arrrière. | |
| De l'eau coule sur le sol. | L'eau de dégivrage ne coule pas dans le plateau d'évaporation si-tué au dessus du compresseur. | Fixez le tuyau de sortie de l'eau au plateau d'évaporation. |
| La température de l'appa-reil est trop basse. | Le bouton du thermostat n'est pas bien réglé. | Choisissez une température plus élevé. |
| La température de l'appa-reil est trop élevé. | Le bouton du thermostat n'est pas bien réglé. | Choisissez une température plus basse. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". | |
| La température du produit est trop élevé. | Laissez la température du produit rejoindre la température ambiente avant de le stocker. | |
| Trop de produits ont été intro-duits ensemble. | Introduisez moins de produits en même temps. | |
| La température du réfri-gérateur est trop élevé. | Il n'y a aucune circulation d'air froid dans l'appareil. | Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil. |
| La température du con-gélateur est trop élevé. | Les produits sont trop premes les uns des autres. | Stockez les produits de façon à permettre la circulation de l'air froid. |
| Il y a trop de givre. | Les alimentés ne sont pas bien en- veloppés. | Enveloppez les alimentés correcte- ment. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme- ture de la porte". | |
| Le bouton du thermostat n'est pas bien réglié. | Choisissez une température plus élevé. |
Remplacement de l'ampoule d'éclairage
- Débranche l'appareil.
- Retirez la vis du diffuseur.
- Retirez le diffuseur (voir l'illustration).
- Remplacez l'ampoule par un modèle semblable de même puissance (la puissance maximale est indiquée sur le diffuseur).
- Installez le diffuseur.
- Serrez la vis du diffuseur.
- Branchez l'appareil.
- Ouvrez la porte. Vérifiez que l'ampoule s'allume.
Fermeture de la porte
- Nettoyez les joints de la porte.
- Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
- Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Caractéristiques techniques
| Dimensions de la niche d'encas-trement | ||
| Hauteur | 1446 mm | |
| Largeur | 560 mm | |
| Profondeur | 550 mm | |
| Temps de remontée en tempé-rature | 20 h |
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche
chez à l'intérieur de l'appareil et sur l'étiquette d'énergie.
Installation
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'instruire l'appareil.
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :
| Classe climati-que | Température ambiente |
| SN | +10 à + 32 °C |
| N | +16 à + 32 °C |
| ST | +16 à + 38 °C |
| T | +16 à + 43 °C |
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du câble d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un Electricien qualifié.
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives CEE.
Réversibilité de la porte
Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :
- Dévissez et enlevez le pivot supérieur.
- Enlevez la porte supérieure.
- Enlevez l'entretoise.
- Desserrez la charnière intermédiaire.
- Enlevez la porte inférieure.
- Desserrez et enlevez le pivot inférieur.
Sur le côté opposé :
- Serrez le pivot inférieur.
- Installe la porte inférieure.
- Serrez la charnière intermédiaire.
- Installez l'entretoise.
- Installez la porte supérieure.
- Serrez le pivot supérieur.
Ventilation
La circulation d'air derrière l'appareil doit être suffisante.
Installation de l'appareil
Attention Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.
Procédez comme suit.

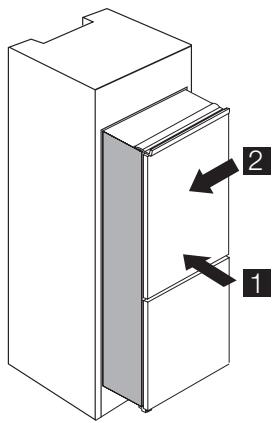

- Insérez l'appareil dans le meuble d'encastrement. Poussez l'appareil dans le sens indiqué par les flèches (1) jusqu'à ce que le cache de l'ouverture supérieure s'aligne par rapport au meuble de cuisine. Vérifiez que la distance entre l'appareil et le rebord avant de l'armoire est de 44 mm. Poussez l'appareil dans le sens indiqué par les flèches (2) contre l'armoire, dans le sens opposé aux charnières. Assurez-vous qu'il y a un écart de 4 mm entre l'appareil et l'armoire.
- Réglez la position de l'appareil dans le meuble d'encastrement.
Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.
Ouvrez la porte. Installez le cache de la charnière inférieure.

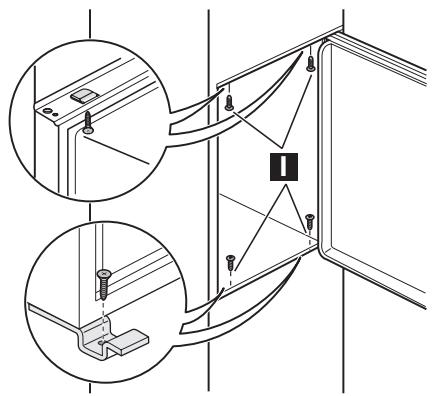

- Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.
- Poussez la bande isolante entre l'appareil et le meuble adjacent.
- Retirez la pièce du cache arrière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.
- Fixez les caches (C, D) aux pattes et dans les trous des charnières. Installez la grille de ventilation (B). Fixez les caches (E) à la charnière.

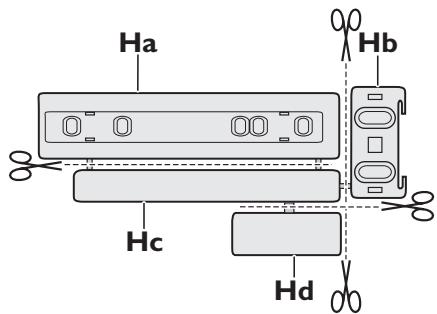

- Détachez les pièces Ha, Hb, Hc et Hd
8. Posez la pièce Ha sur la partie interne du meuble.
9. Poussez la pièce Hc sur la pièce Ha. 10. Ouvrez la porte de l'appareil et celle du meuble à environ. Introduisez la petite équerre (Hb) dans le guide (Ha).
Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.
11. Enlevez les supports et marquez avec le clou (K) à 8 mm du bord externe de la porte.
12. Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

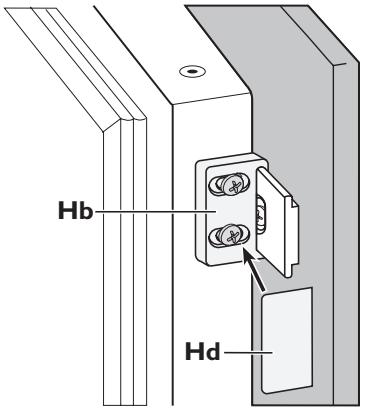

13. Appuyez la pièce Hd contre la pièce Hb.
Contrôlez une dernière fois pour vous assurer que :
- Toutes les vis sont correctement serrées.
- Le joint d'étanchéité magnétique adhère fortement au meuble.
Important : Si la température à l'intérieur de la pièce est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Inversement, si la température ambiant augmente, la dimension du joint augmente également.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons
l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
BP 9526
Tel : +33 (0) 892 02 88 04
0,34 € TTC / min à partir d'un poste fixe
- Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,
- 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumone
