DHK4400E1 - Chauffage DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Marque	DE DIETRICH
Modèle	DHK4400E1
Catégorie	Chauffage
Type d'appareil	Appareil d'aspiration pour cuisine (compatible hotte)
Alimentation électrique	230 V monophasé
Fusible recommandé	10 A ou 16 A
Câble d'alimentation	H05 VVF 3 x 0,75 mm²
Mise à la terre	Obligatoire
Diamètre de tuyau conseillé	150 mm
Sortie d'air	Latérale ou supérieure
Type de raccordement électrique	Direct ou via hotte
Utilité principale	Aspiration des vapeurs et odeurs de cuisson
Installation	À l'intérieur, fixé au sol
Entretien et nettoyage	Débrancher avant nettoyage ; entretien soigné pour bon rendement
Sécurité	Ne pas utiliser par personnes à capacités réduites sans surveillance ; surveiller les enfants
Pièces détachées	Certifiées d'origine, disponibles auprès du service après-vente
Service consommateurs	DE DIETRICH - BP 9526 - 95069 CERGY PONTOISE CEDEX
Compatibilité aération	Nécessite prises d'air pour éviter dépression >0,04 mbar

FOIRE AUX QUESTIONS - DHK4400E1 DE DIETRICH

Comment installer l'appareil avec une sortie latérale ?

Reportez-vous à la Fig. 1 ou 2 de la notice. Percez un trou pour l'évacuation d'air, fixez le gabarit, percez 4 trous, placez les chevilles, fixez les étriers métalliques, fixez le tuyau couple, placez les plots et douilles, retournez l'appareil, faites passer le tuyau et le câble, fixez au sol avec les vis et rondelles, puis raccordez le tuyau à la hotte et effectuez le branchement électrique.

Puis-je raccorder l'appareil directement à une hotte ?

Oui, la notice décrit un branchement électrique à une hotte (Fig. 15). Ouvrez la boîte de connexion F sur la hotte, retirez l'arrêt A et le couvercle B, fixez le câble aux plaques de jonction C, puis remontez l'arrêt et le couvercle. Assurez-vous que la hotte est compatible.

Quelles sont les précautions de sécurité à respecter ?

L'appareil doit être relié à la terre. Ne l'utilisez pas avec une prise sans mise à la terre. En cas d'utilisation simultanée avec des appareils à combustion (gaz, charbon), prévoyez une aération suffisante pour éviter une dépression supérieure à 0,04 mbar. Ne laissez pas les enfants jouer avec l'appareil. Débranchez-le avant tout nettoyage.

Comment nettoyer l'appareil ?

Avant toute opération de nettoyage, débranchez l'appareil. Un entretien soigné garantit un bon fonctionnement. Utilisez un chiffon doux et évitez les produits abrasifs. Nettoyez également le tuyau d'évacuation si nécessaire.

Quel diamètre de tuyau d'évacuation est recommandé ?

Le diamètre conseillé est de 150 mm. Utilisez un tuyau de matière approuvée, avec le moins de courbes possible (angle max à ne pas dépasser selon la notice), et une surface interne lisse.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : la prise doit être fonctionnelle et le fusible (10 ou 16 A) en bon état. Assurez-vous que le câble est correctement branché (directement ou via la hotte). Si le problème persiste, contactez un professionnel qualifié de la marque.

Dois-je faire appel à un professionnel pour l'installation ?

La notice indique que les interventions doivent être effectuées par un professionnel qualifié dépositaire de la marque. Pour l'installation, si vous n'êtes pas bricoleur, il est recommandé de faire appel à un installateur agréé, surtout pour le raccordement électrique.

Comment assurer une bonne aération de la pièce ?

Lorsque la hotte fonctionne, elle peut créer une dépression. Pour éviter cela, équipez la pièce de prises d'air assurant un flux d'air frais constant. La dépression ne doit pas dépasser 0,04 mbar. Ne canalisez pas l'air aspiré dans un conduit utilisé pour des fumées d'autres appareils.

Où trouver les pièces détachées d'origine ?

Lors d'une intervention d'entretien, demandez exclusivement des pièces détachées certifiées d'origine auprès du service après-vente DE DIETRICH. Pour toute commande, contactez le service consommateurs : DE DIETRICH, BP 9526, 95069 CERGY PONTOISE CEDEX, ou téléphonez au tarif en vigueur.

Puis-je utiliser l'appareil avec une rallonge électrique ?

La notice ne mentionne pas explicitement l'usage de rallonge. Il est préférable de brancher l'appareil directement sur une prise murale avec mise à la terre. Si une rallonge est indispensable, assurez-vous qu'elle est de section suffisante (au moins 0,75 mm²) et adaptée à la puissance. En cas de doute, consultez un professionnel.

MODE D'EMPLOI DHK4400E1 DE DIETRICH

L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit être éliminé, respectez les prescriptions des autorités compétentes. De plus, l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération ajustée de la pièce quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon, etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.

ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique, assurez-vous que la prise de courant est munie de connexion de mise à terre; vérifiée au else. Les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.

Cet appareil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm² (3 phases) et doit être branché sur réseau 230V monophasé par l'intermédiaire d'une prise de courant normalisée CEE 7 ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm. Si la prise de courant n'est pas accessible, ce dispositif de coupure omnipolaire est nécessaire aussi dans ce cas. Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme. Le fusible de cette installation doit être de 10 ou 16 A.

Si votre appareil est muni d'un câble d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.

Avant de procéder à une opération d'entretien ou de nettoyage quelconque, débranche l'appareil. Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. Cet appareil n'a pas été conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou bien ayant une expérience et une connaissance insuffisantes à moins qu'elles ne soient surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Il faut surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. Pour obtenir des conditions optimales, vous devez employer un tuyau d'évacuation qui ait:

- une longueur suffisante - le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser) - soit fait d'une matière approuvée par la loi (qui peut varier selon les États) - la partie interne le plus lisse possible

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé : 150 mm).

Installation

L'appareil est spécialement étudié pour aspirer les vapeurs et les odeurs de la cuisine le plus efficacement possible et en silence. Il doit être installé à l'intérieur du bathtub et il peut être raccordé à une hotte se trouvant dans la cuisine.

L'appareil peut être placé avec la sortie d'air latérale (exemples Fig. 1 et 2) ou avec la sortie d'air supérieure (exemples Fig. 3 et 4), dans tous les cas l'appareil doit always be fixed au sol. En fonction de vos exigences, choisissez la solution la plus appropriée et suivez les consignes correspondantes indiquées ci-dessous. Pour obtenir le meilleur rendement de l'appareil, il est conseillé une installation comme celle indiquée à la Figure 1.

Installation avecsortiedairlaterale:

Installation indiquée à la Fig. 1 (sur la verticale de la hotte):

Réalisez l'alimentation électrique et percez le trou pour l'évacuation de l'air.

Posez le gabarit de perçage sur le sol et faites coïncider le trou qui y est indiqué (pour la sortie latérale) avec le trou que vous avez réalisé au préalable sur le plancher; percez 4 trous et y placez les 4 chevilles fournies en équipement. Percer également le trou pour le câble d'alimentation électrique.

Prendre 2 étriers métalliques, fournis en équipement, et les fixer à l'appareil en faisant attention qu'ils dépassent pour que, lors de la fixation, le cable d'alimentation puisse passer sous l'appareil (Fig. 5).

Fixer un tuyau couple (T) au flasque de l'appareil (Fig. 5).

Placer les 4 plots en caoutchouc et les 4 douilles (fournis en équipement) dans les trous des étriers (Fig. 6).

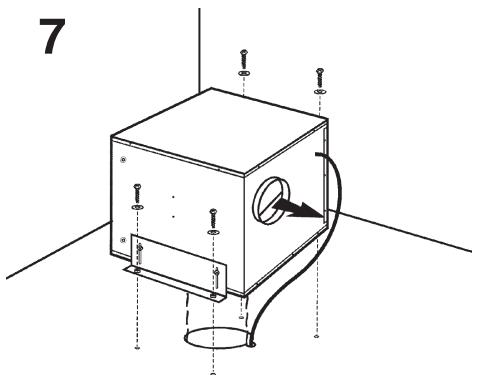

Dans ces conditions, retourner l'appareil et faire passer le tuyau couple et le câble d'alimentation dans les trous effectués précédemment; bien positionner l'appareil et le fixer au sol à l'aide des 4 vis et des 4 rondelles (Fig. 7).

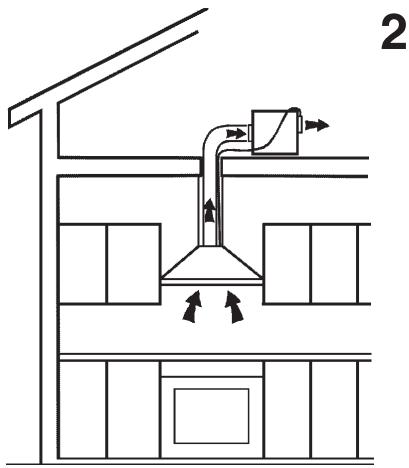

Raccorder le tuyau couple à votre et effectuer le branchement électrique (voir chapitre «Branchement électrique»). Installation indiquée à la Fig. 2:

Réalisez l'alimentation électrique et percez le trou pour l'évacuation de l'air.

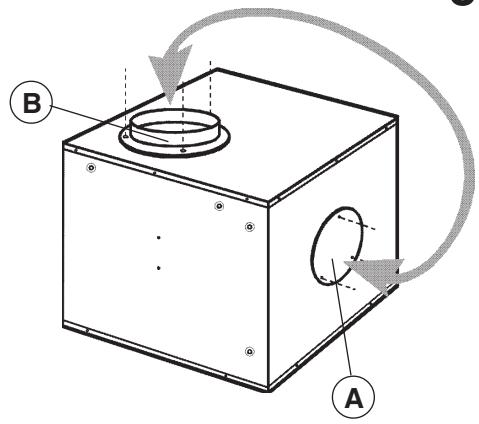

Dévissez le bouchon (A) et le flasque (B), puis échangez leur position (Fig. 8).

Posez le gabarit de perçage sur le sol, percez 4 trous et placez-y les 4 chevilles fournies en équipement.

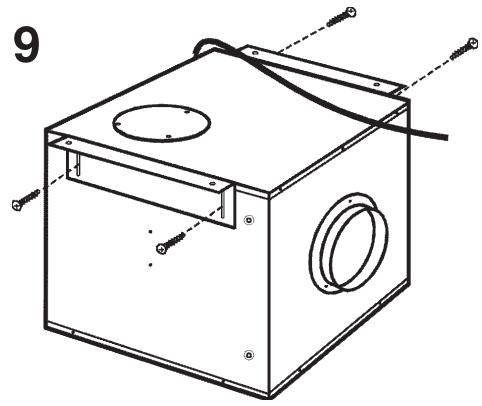

Pendre les 2 étriers métalliques, fournis en équipement, et les fixer à l'appareil (Fig. 9).

Introduire les 4 plots en caoutchouc et les 4 douilles (fournis en équipement) dans les trous des étriers (Fig. 6).

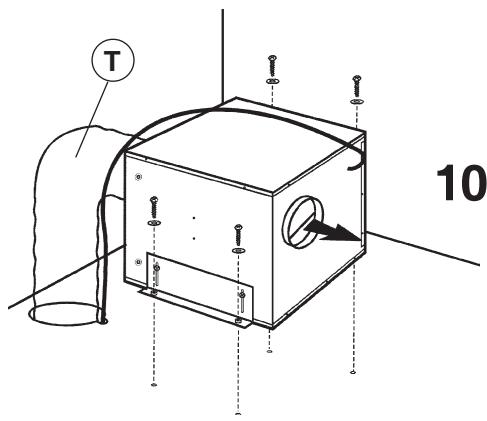

Dans ces conditions, retourner l'appareil et le fixer au sol à l'aide des 4 vis et des 4 rondeilles (Fig. 10).

Fixez un tuyau couple (T) au flasque de l'appareil (Fig. 10), raccordez-le à votre hotte et effectuez le branchement électrique (voir chapitre « Branchement électrique »).

Installation avec sortied air superieure:

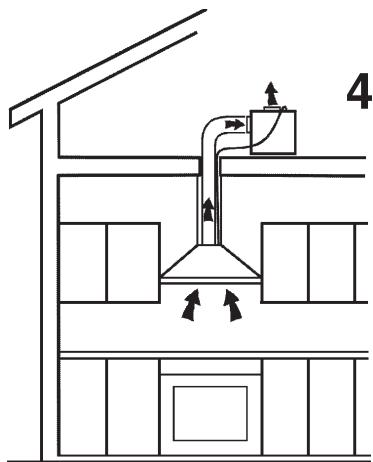

Installation indiquée à la Fig. 3:

Réalisez l'alimentation électrique et percez le trou pour l'évacuation de l'air.

Dévissez le bouchon (A) et le flasque (B), puis échangez leur position (Fig. 8).

Posez le gabarit de perçage sur le sol et faites coïncider le trou qui y est indiqué (pour la sortie supérieure) avec le trou que vous avez réalisé au préalable sur le plancher ; percez 4 trous et y placez les 4 chevilles fournies en équipement. Percez également le trou pour le câble d'alimentation.

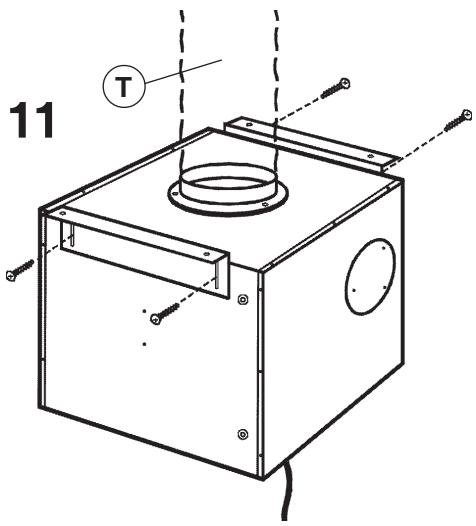

Prendre les 2 étriers métalliques, fournis en équipement et les fixer à l'appareil en faisant attention qu'ils dépassent pour que, lors de la fixation, le cable d'alimentation puisse passer sous l'appareil (Fig. 11).

Fixer un tuyau couple (T) au flasque de l'appareil (Fig. 11).

Placer les 4 plots en caoutchouc et les 4 douilles (fournis en équipement) dans les trous des étriers (Fig. 6).

Dans ces conditions, retourner l'appareil et faire passer le tuyau couple et le câble d'alimentation dans les trous effectués précédemment ; positionner bien l'appareil et le fixer au sol à l'aide des 4 vis et des 4 rondelles (Fig. 12).

Raccorder le tuyau couple à votre hotte et effectuer le branchement électrique (voir chapitre «Branchement électrique»). Installation indiquée à la Fig. 4:

Réalisez l'alimentation électrique et percez le trou pour l'évacuation de l'air.

Posez le gabarit de perçage sur le sol, percer 4 trous et y placer les 4 chevilles fournies en équipement.

Pendre les 2 étriers métalliques, fournis en équipement, et les fixer à l'appareil (Fig. 13).

Introduire les 4 plots en caoutchouc et les 4 douilles (fournis en équipement) dans les trous des étriers (Fig. 6).

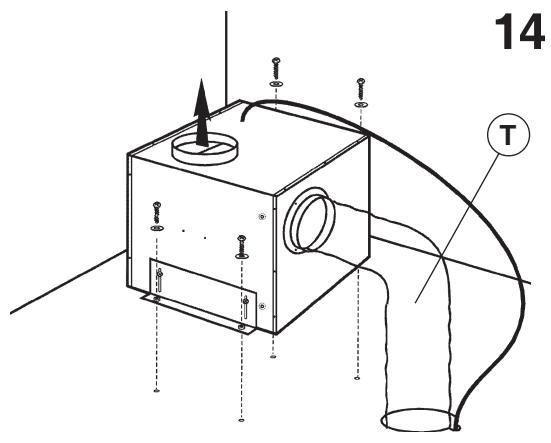

Dans ces conditions, retourner l'appareil et le fixer au sol à l'aide des 4 vis et des 4 rondelles (Fig. 14).

Fixez un tuyau couple (T) au flasque de l'appareil (Fig. 14), raccordez-le à votre hotte et effectuez le branchement électrique (voir chapitre «Branchement électrique»).

Branchementelectrique:

Branchement électrique direct: le cable d'alimentation doit être relié directement au courant électrique, (votre appareil fonctionnera donc à la vitesse maximum) en installant le cable électrique de votre appareil directement à la prise de courant reliée à un interrupteur ON/OFF normal.

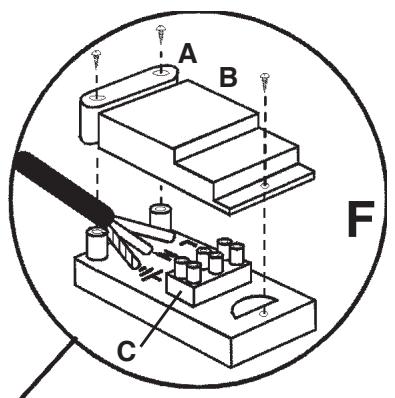

Branchement électrique à une hotte (Fig. 15) : Le cable d'alimentation doit être relié à une hotte. Cherchez la boîte F (placée sur la hotte) pour brancher votre appareil. Enlevez l'arrêt A et le couvercle B de la boîte de connexion. Fixez le cable aux plaques de jonction C. Remontez l'arrêt A et le couvercle B de la boîte de connexion.

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig. 16).

fig. 16

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points d'EVENTE, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs

DE DIETRICH

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

Tarif en vigueur à la date d'impression du document.
