MODE D'EMPLOI COLIS DB 26 DE DIETRICH

Les options suivantes sont livrables sur demande : - Commande à distance interactive - colis DB 118*. - Câble de liaison blindé (long. 40 m) pour support mural (Colis DB 119). - Support mural avec sonde d'ambiance incorporée permettant le montage du module ou de la commande à distance interactifs (colis DB 117). - Sonde d'ambiance avec commande à distance analogique (colis BG 20)*. - Sonde de fumées (colis DB 120). - Relais de commande téléphonique DRT avec codeur multifréquence (colis AD 81).

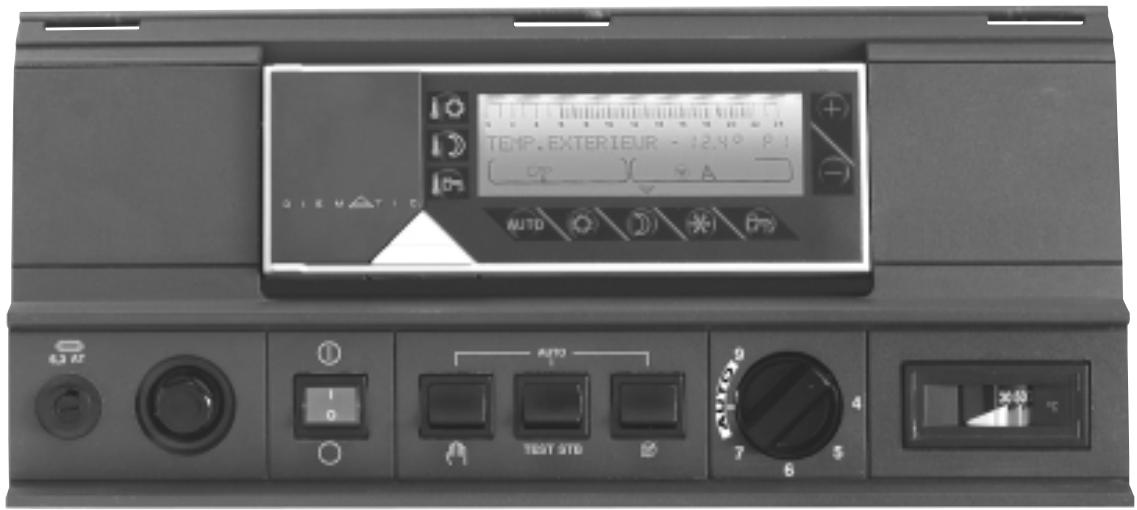

Le tableau DIEMATIC-Delta permet la régulation indépendante d'un circuit chaudière sans vanne mélangeuse et/ou d'un ou de deux circuits avec vanne mélangeuse.

Le tableau DIEMATIC-Delta permet aussi la programmation d'un circuit eau chaude sanitaire avec ou sans priorité, ainsi que la programmation d'un circuit auxiliaire. Le régulateur assure également la protection antigel de l'installation et de l'ambiance en cas d'absence, cette absence pouvant être programmée un an à l'avance pour une période jusqu'à 99 jours.

- Pour le raccordement d'un ou deux circuits avec vanne : 1 ou 2 option(s) platine + sonde pour 1 vanne

(colis DB 115) - Pour le raccordement d'un préparateur d'eau chaude sanitaire : sonde ECS (colis DB 116). - 1 sonde de chaudière mesurant la température de l'eau dans la chaudière. - tableau pour GT/GTM 1100, GT/GTM 1100 V et GT/GTM 2100 uniquement : 1 sonde d’eau chaude sanitaire (DB116).

* pour chacun des circuits commandés par la chaudière, une commande à distance interactive (colis DB 118) et/ou analogique (colis BG 20) peut être raccordée.

Le tableau DIEMATIC-Delta permet la programmation et la régulation de la chaudière en fonction de la température extérieure par action sur le brûleur. Le thermostat de chaudière est réglé au maximum. Le thermostat de sécurité à réarmement manuel (B - réglé à 110°C en état de livraison) assure la sécurité de fonctionnement. La régulation du chauffage est assurée par l'action du régulateur sur le brûleur, les pompes et éventuellement la ou les vanne(s) mélangeuse(s).

La régulation de l'eau chaude sanitaire est assurée par l'action du régulateur sur la pompe de charge et grâce

à la sonde ballon. Le bouclage ECS peut être assuré grâce au contact auxiliaire "AUXIL", comportant sa propre programmation.

Le raccordement d'une sonde d'ambiance analogique ou d'une Commande à Distance Interactive permet en outre l'autoadaptativité de la pente de chauffe et du décalage parallèle.

Le régulateur comporte la possibilité de protection "antilégionellose" (voir paragraphe "# DIVERS, ANTILEG").

Caractéristiques techniques

De plus, si une option support mural pour commande à distance interactive (CDI) est raccordée, et que

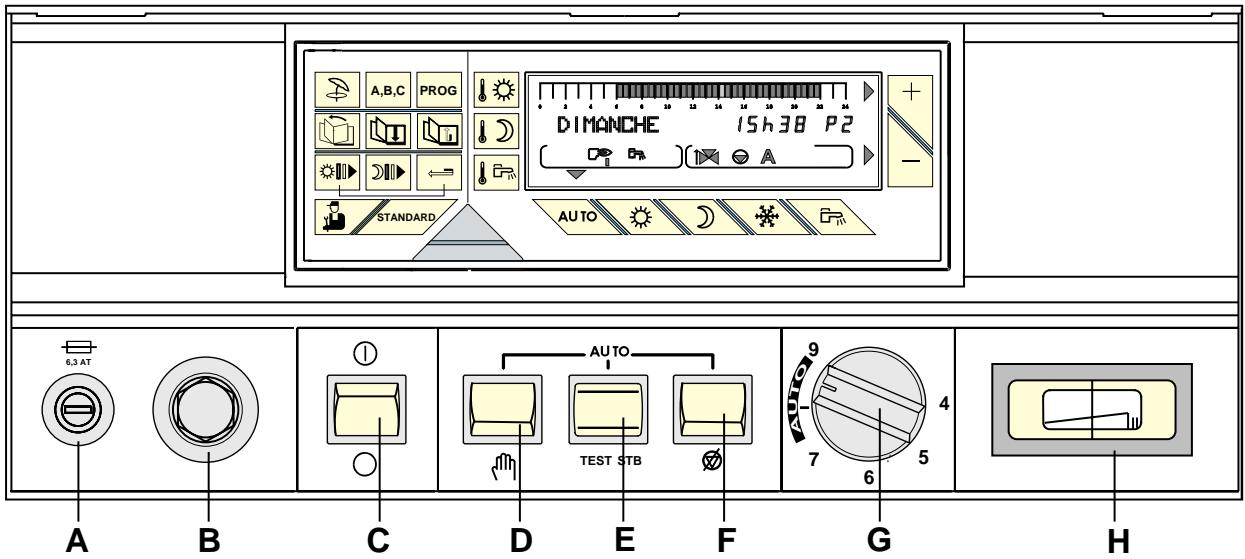

F. Interrupteur "AUTO" - coupure des pompes "

l’interrupteur C est en position arrêt ” ”, la CDI affichera le message ”DEFAUT COMMU.” pendant l’autonomie de la batterie de celle-ci (environ 2 heures),

5 minutes après la coupure. ● à 85°C) En fonctionnement automatique par le régulateur DIEMATIC-Delta placer le thermostat sur la position AUTO (entre repère 8 et 9). H. Thermomètre de chaudière

(si l'option est raccordée) : : ouverture : fermeture : marche circulateur du circuit affiché Remarque : quand on appuie sur l'une de ces touches, les différents programmes s'affichent. 3. Touches de réglage

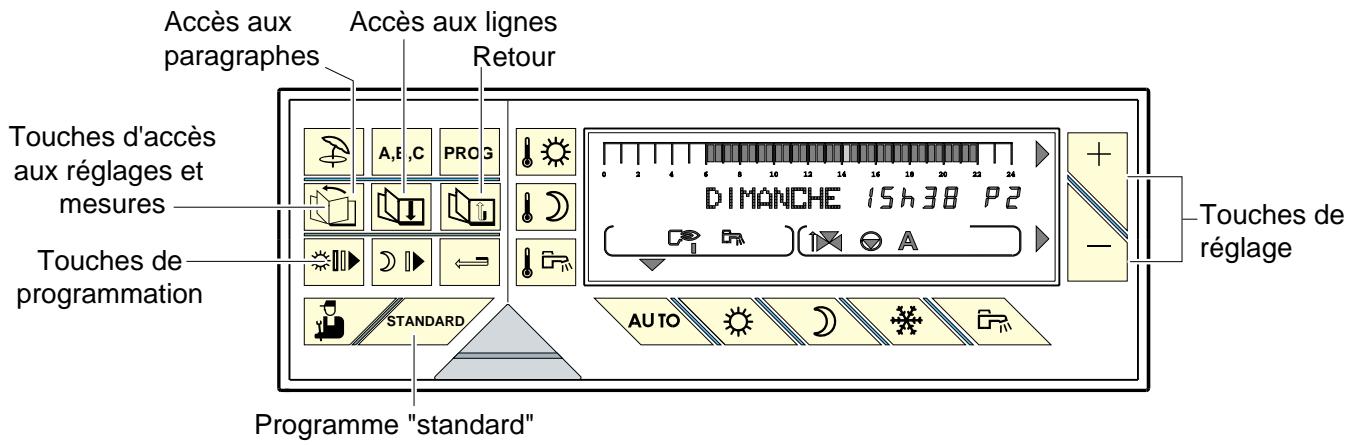

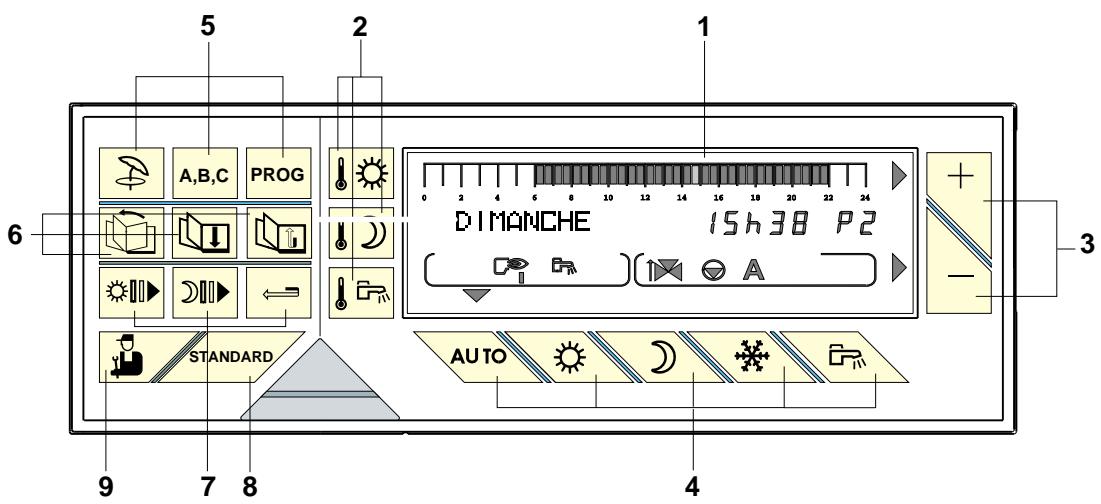

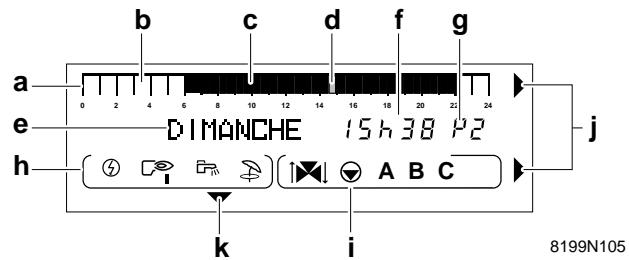

6. Touches d'accès aux réglages et mesures défilement des titres

Remarque : cette fonction est indépendante de la fonction "coupure automatique du chauffage" en été lorsque la température extérieure dépasse la température extérieure de non-chauffage" - voir "Réglages utilisateurs" (dans ce cas, seul le symbole "E" apparaît dans l'afficheur).

Cette position permet la régulation et le fonctionnement automatique par le régulateur DIEMATIC-Delta.

- Pour sélectionner le programme pour chaque circuit (A, B et C), se reporter en page 8.

Mode forcé température "confort" :

● En appuyant sur la touche pendant plus de

5 secondes, la dérogation "confort" est valable pour une durée illimitée. Lorsque le mode "confort permanent" est activé, une flèche fixe apparaît au-dessus de

permet le fonctionnement en mode "confort" quel que soit le programme chauffage.

● un appui bref provoque une dérogation temporaire au programme jusqu'à 24h00 du jour courant. Si le mode "confort temporaire" est actif, une flèche clignote audessus de la touche

● pour annuler cette dérogation, appuyer sur

permet le fonctionnement en mode réduit quel que soit le programme chauffage : ● un appui bref provoque une dérogation temporaire au programme jusqu'à 24h00 du jour courant. Lorsque la fonction "réduit temporaire" est activée, une flèche clignote au-dessus de la touche .

flèche fixe apparaît au-dessus de la touche

● Pour annuler cette dérogation, appuyer sur

. au-dessus de la touche . ● Pour annuler cette dérogation, appuyer sur la touche

demande, le symbole apparaît dans l'afficheur :

● un appui bref provoque une dérogation temporaire au programme jusqu'à 24h00 du jour courant. Si ce mode est actif, une flèche clignote au-dessus de la touche

"antigel" est préréglée à +6°C.

● Antigel immédiat pour N jours :

- Appuyer sur la touche

Cette valeur peut être modifiée si une sonde d'ambiance est raccordée (voir ANNEXE 1 Tableau de réglages "Utilisateur", paragraphe # REGLAGES, ligne ANTIGEL AMB. A, B ou C).

: l'affichage indique "NB

(jusqu'à 99 jours).

- Le mode antigel devient actif en appuyant la touche ou après 2 minutes et une flèche fixe apparaît au-dessus de la touche.

à distance monocircuit et le cas échéant d’une commande à distance tout-circuit.

● Antigel avec sélection de la date de démarrage :

- Appuyer la touche - Régler par et le nombre de jours d’antigel (jusqu’à 99 jours ; jour courant = 1). - Appuyer une deuxième fois la touche et régler la date de début du mode antigel à l'aide des touches et . - La date de démarrage du mode antigel est enregistrée en appuyant la touche

- Appuyer la touche pendant 5 secondes : la dérogation antigel est valable pour une durée illimitée. Lorsque cette fonction est activée, une flèche fixe apparaît au-dessus de la touche

- L’antigel sera annulé par le choix d’un autre mode de fonctionnement par les touches bleues (par exemple

- Le symbole apparaît dans l'afficheur, puis le symbole ”E” s’affiche lorsque le mode ”été” est pris en compte par le régulateur. - Pour désactiver le régime “été“ manuel appuyer à nouveau sur

- cette touche est inactive sur les commandes à distance interactives configurées "MONOCIRCUIT" (voir la notice de l’option).

- pendant la coupure “été“ les pompes sont remises en marche une fois par semaine pendant 1 minute, pour éviter leur gommage.

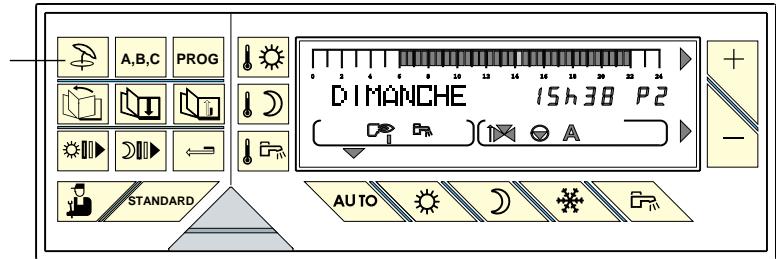

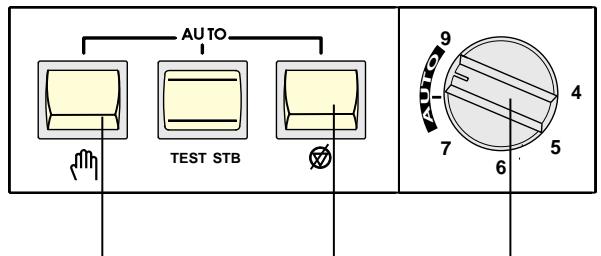

3.3 Régime MANUEL Placer l’interrupteur D en position

. Cette position peut être sélectionnée pour effectuer le réglage du brûleur par exemple ou en cas de défaillance de la régulation électronique: - le brûleur est mis en marche forcée - la température de la chaudière n'est plus limitée par la régulation - le thermostat de la chaudière (repère G) permet de régler la température chaudière - les pompes sont mises en marche - la régulation des vannes ne fonctionne pas, elles peuvent donc être manœuvrées manuellement si nécessaire - l'afficheur est éteint.

: cette position permet la coupure manuelle de toutes les pompes, par exemple pour tester le thermostat de sécurité sans chauffer toute l'installation.

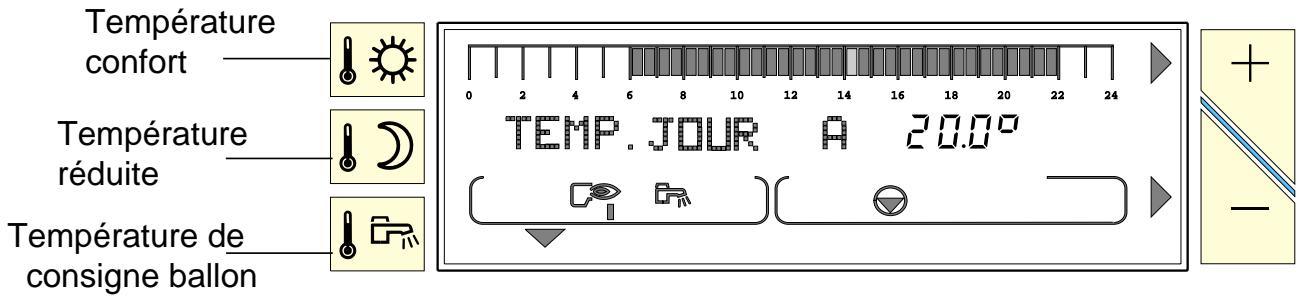

4. TEMPERATURES DE CONSIGNE CHAUFFAGE ET EAU CHAUDE SANITAIRE Touches vertes 2

(lorsque ceux-ci sont raccordés) de la manière suivante :

● Sélectionner la température confort

pérature réduite pour le circuit souhaité par appuis successifs sur la touche. et

● Régler la température à l'aide des touches

5 à 30° C Réglage par pas de 0,5° C

Remarque : la barre graphique affiche le programme chauffage du jour courant pour le circuit affiché.

● Fin du réglage : après avoir effectué le réglage, l’affichage normal réapparaît après 2 minutes ou en appuyant . la touche

Remarque : à l’aide des touches ou

, le programme chauffage du jour courant pour chaque circuit raccordé peut être visualisé sur la barre graphique.

La température de consigne ballon :

● Fin du réglage : après avoir effectué le réglage, l’affichage normal réapparaît après 2 minutes ou en appuyant la touche

● Fin du réglage : après avoir effectué le réglage, l'affichage normal réapparaît après 2 minutes ou en appuyant . 7

Remarque : si aucune sonde d’eau chaude sanitaire n'est raccordée, l’action sur cette touche n'a aucun effet.

Le régulateur intègre d’origine un programme eau chaude sanitaire préréglé d’usine. Pour enregistrer un programme ballon personnalisé, voir chapitre 6.3.

Remarque : à l’aide de la touche

, le programme eau chaude sanitaire du jour courant peut être visualisé sur la barre graphique.

● Programme Auxiliaire :

Le régulateur intègre d’origine un programme du contact auxiliaire préréglé d’usine.

Pour enregistrer un programme personnalisé, voir chapitre 6.3. ● Programme Standard : Le programme standard peut être sélectionné en STANDARD

appuyant sur la touche pendant 5 secondes : le programme P1 est activé et les programmes P4, ballon et auxiliaire adaptés aux besoins personnels éventuellement enregistrés sont remplacés par les réglages d’usine décrits ci-dessus.

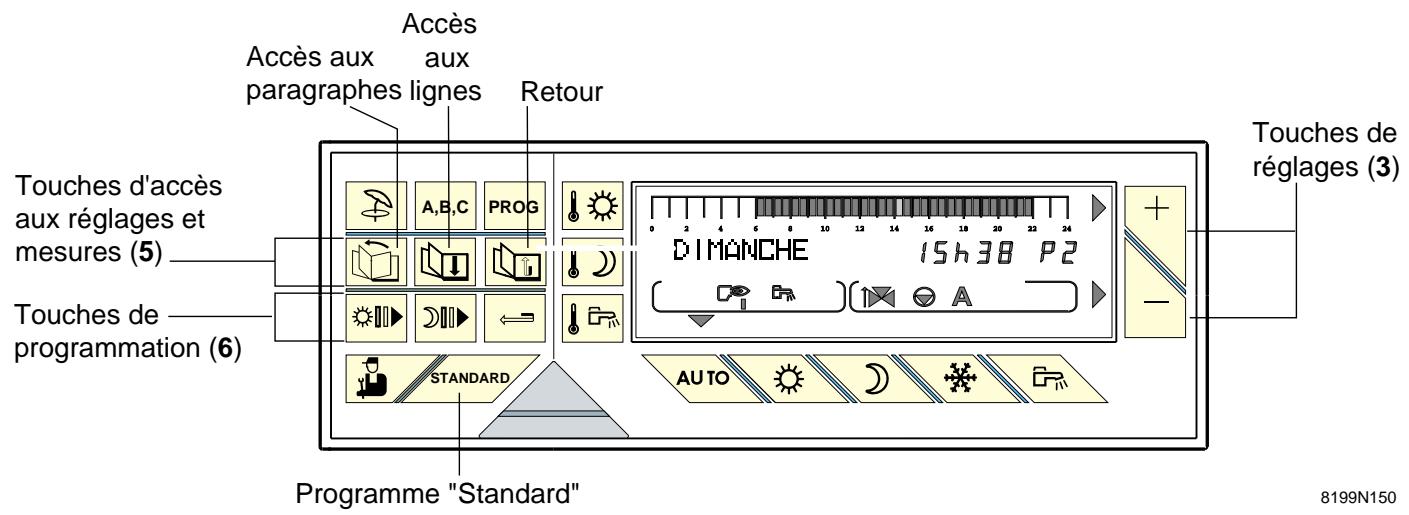

6.1 Réglage de l’heure et de la date - Heure d’été

● Utiliser la touche graphe # HEURE.JOUR.

● HEURE D’ETE : Réglage possible AUTO ou MANU

(d’usine : AUTO) : le régulateur est programmé à l’avance pour passer automatiquement à l’heure d’été le dernier dimanche de mars et à l’heure d’hiver le dernier dimanche d’octobre. En modifiant le réglage sur “manuel“ (MANU) le changement automatique ne s’effectuera pas.

pour sélectionner le para-

● Sélectionner chaque ligne désirée par la touche et régler la valeur affichée par les touches

- Température d'eau du circuit C

- Température ambiante C

(le bouton de réglage de la commande à distance (colis BG 20) correspondante étant en position médiane)

- Température d'eau du ballon

● écrire les zones foncées à l’aide de la touche et les zones claires à l’aide de la touche re par 1/2 heure).

- les zones foncées correspondent aux périodes de chauffage "confort", de chargement ballon autorisé ou de fonctionnement autorisé.

● procéder de la même façon pour chaque circuit s’il y a lieu. ● fin de la programmation : appuyer sur . A défaut, le programme écrit précédemment sera automatiquement validé au bout de 2 minutes.

● PROG AUXIL. : contact auxiliaire

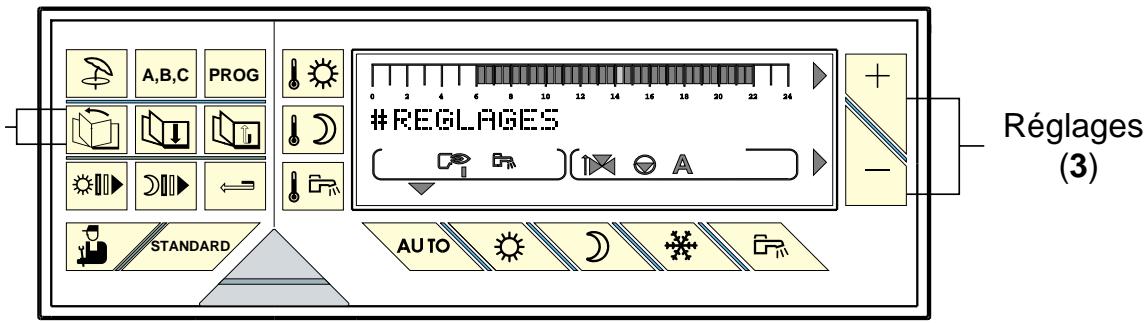

"# REGLAGES" (voir tableau en ANNEXE 1), puis afficher le paramètre voulu à l'aide de la touche

● ECLAIRAGE : permet d’activer ou de supprimer l'éclairage de l'afficheur. Cet éclairage est actif pendant les périodes "confort" (

● CONTRASTE : permet de régler le contraste de l'afet

- le symbole E apparaît dans l’afficheur.

Si on règle ce paramètre sur NON, le chauffage ne sera jamais coupé automatiquement. Remarque : ce réglage n'est pas accessible sur les commandes à distance interactives configurées "MONOCIRCUIT".

● CALIBR. EXT : calibration sonde extérieure : permet de corriger la température affichée au tableau par rapport à la température extérieure réelle notamment en cas de longueur de câble importante.

Mesurer la température extérieure à l'aide d'un therou

), néanmoins si l'on appuie sur

le clavier durant une période "réduit" (

), l'afficheur s'éclaire pendant 2 minutes. Le réglage est validé après appui sur "AUTO".

momètre, puis par haitée de l'affichage.

exemple : T° extérieure réelle mesurée à l'aide d'un thermomètre = 10°C, T° affichée au tableau 11°C : régler

CALIBRATION sur - 1 par

Remarque : la calibration ne prend effet qu'après quelques dizaines de secondes et l'affichage n'est corrigé qu'au bout de ce laps de temps.

ce est raccordée. Sans sonde d'ambiance, ce paramètre n'est pas affiché et la température de consigne est fixée à 6°C (non réglable). 11

7. MESSAGES - ALARMES En cas de dysfonctionnement l'affichage peut comporter les messages suivants doublés d'une alarme sonore (2

à distance) (s’affiche uniquement si une commande à distance analogique type BG20 est raccordée)

bips par minute sur 10 minutes) que l'on peut arrêter par appui sur une touche quelconque.

Remettre le module sur son support mural.

S’affiche lorsque l’on appuie sur la touche bleue

Pour pouvoir sélectionner le mode

ou du module de commande de la chaudière ou du support mural et lorsque le sélecteur de mode de fonctionnement de la commande à

à partir du module de commande de la chaudière ou du support mural, il faut placer le sé-

. Dans ce cas le message signifie que la chaudière a été coupée et que la CDI* ne peut pas communiquer avec celle-ci.

Signifie qu'il n'y a plus de communication entre le module et la chaudière depuis plus de 5 mn.

- l’interrupteur ”AUTO/

- coupure de câble - un faux contact au niveau du câble de liaison dans la chaudière, ou dans le support mural. - panne de la régulation. Sur le module de com- mauvais contact au niveau des connecteurs 20 points mande de la chaudière : - coupure du câble plat DEFAUT COMMU. - panne de la régulation (défaut de communication) :

sous tension de la chaudière. La CDI*

étant alimentée par une batterie, le message ”DEFAUT COMMU.” sera maintenu durant l’autonomie de celle-ci (environ 2 heures). - placer l’interrupteur ”AUTO/ ” en position ”AUTO” - vérifier l’installation électrique - vérifier les connections et appeler votre installateur.

- vérifier les connections et appeler votre installateur

Signifie qu'il n'y a plus de communication entre le module et la chaudière depuis plus de 5 mn.

DEFAUT BRÛLEUR Le circuit de commande du brûleur est interrompu

- DEFAUT S. EXT. - le placer en position maxi

Le circuit de la sonde correspondante est coupée ou en court circuit

Pour effacer le message, couper momentanément l’alimentation électrique de la chaudière par l’interrupteur Marche/Arrêt et prévenir votre installateur.

Il est néanmoins possible de fonctionner en mode ”Manuel” sur la partie de l’installation concernée Voir les remarques ci-après.

- le réarmer et appeler votre installateur

- réarmer le brûleur ou appeler votre installateur. - contact de sécurité (CS) ouvert (dans le cas où le para- - appelez votre installateur mètre CHAUD. C.S. dans les ”Réglages Installateurs” page # DIVERS est réglé sur NON.

*CDI : Commande à Distance Interactive

12 Le réglage de la température s’effectue par le thermostat de chaudière G.

- DEFAUT S.PISCINE Fonctionnement automatique en configuration sans sonde piscine

- DEFAUT S. AMB. A, DEFAUT S. AMB. B et DEFAUT S. AMB. C : Fonctionnement automatique en configuration sans sonde d’ambiance. - DEFAUT S. ECS : Le réchauffage de l’eau chaude sanitaire n’est plus assuré en automatique. Pour assurer la production d’eau chaude sanitaire, passer au régime manuel à l’aide del’interrupteur

- DEFAUT S. DEP. B et DEFAUT S. DEP. C :

Le circuit concerné passe automatiquement en mode ”Manuel”, la pompe tourne et la vanne n’est plus alimentée. Celle-ci peut être manoeuvrée manuellement si nécessaire. Le réglage de la température s’effectue par le thermostat de chaudière et les vannes.

”AUTO/ ” - voir chapitre 3. La température de charge du ballon est égale à la température de la chaudière.

- DEFAUT S. FUMEE : Ce défaut n’a pas d’incidence sur les différents fonctionnements.

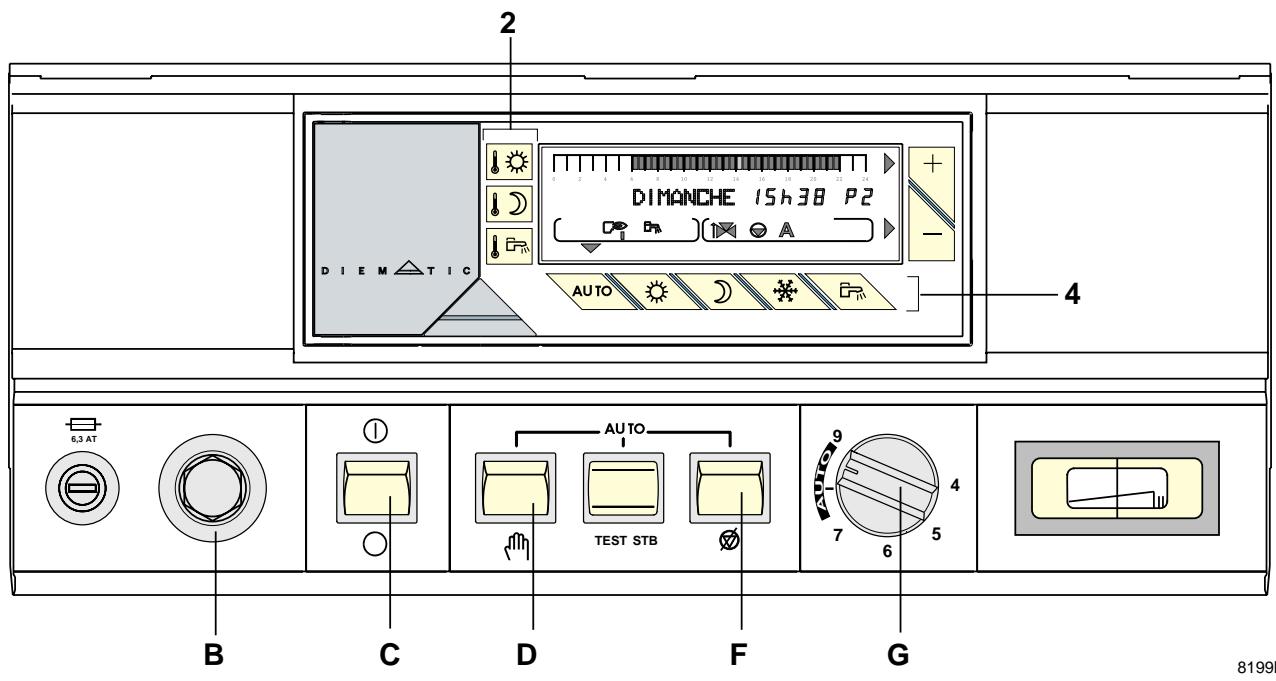

8. MISE EN SERVICE OU REDEMARRAGE APRES UN ARRET PROLONGE La première mise en service doit être effectuée par l'installateur.

Effectuer la mise en route dans l'ordre chronologique indiqué ci-après :

Avant l'allumage de la chaudière, vérifier que l'installation est bien remplie d'eau.

● vérifier que le thermostat G est sur la position AUTO (entre repère 8 et 9), ● vérifier que le thermostat de sécurité B est bien armé. Pour cela, dévisser le capuchon hexagonal du thermostat de sécurité et appuyer à l'aide d'un tournevis sur le bouton de réarmement,

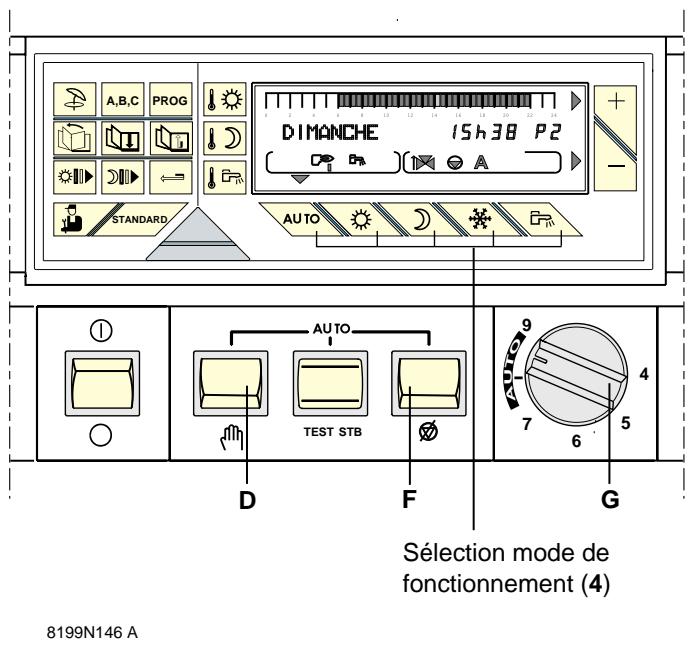

● sélectionner le mode de fonctionnement à l’aide des touches 4 - voir chapitre 3.1.

● sélectionner le ou les programme(s) chauffage pour chaque circuit - voir chapitre 5. 13

ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR"

- Voir les explications au chapitre 6 - pages 8 à 10. - Les paragraphes et lignes sont donnés dans leur ordre d’apparition. APPUYER

. Ces périodes s'inscrivent par 1/2 h sur la barre de program-

de l'afficheur. La programmation choisie pour la ligne "TOUS LES JOURS" est

automatiquement recopiée sur les autres lignes puis modifiable individuel-

pendant 5 s., le programme P4, les

- La régulation est équipée d'un dispositif d'alarme sonore

- L'heure est automatiquement avancée d’une heure le dernier

dimanche de mars et reculée d’une heure le dernier dimanche

à l'aide des touches

* La ligne ou le paragraphe n'est affiché que pour les options, circuits ou sondes effectivement raccordés.

Lu. à Di. 4h à 21h

Programme ballon (réglage d'usine) :

JOUR Chargement autorisé de : Lu. à Di. 5h à 22h

P3 : sélectionné pour circuit : ………………………

JOUR Périodes "confort": Lu. à Ve. 5h à 8h , 16h -à 22h Sa., Di. 7h à 23h

Pour la mise en place et la fixation du tableau, se reporter aux indications du feuillet de montage situé au milieu de la notice livrée avec la chaudière.

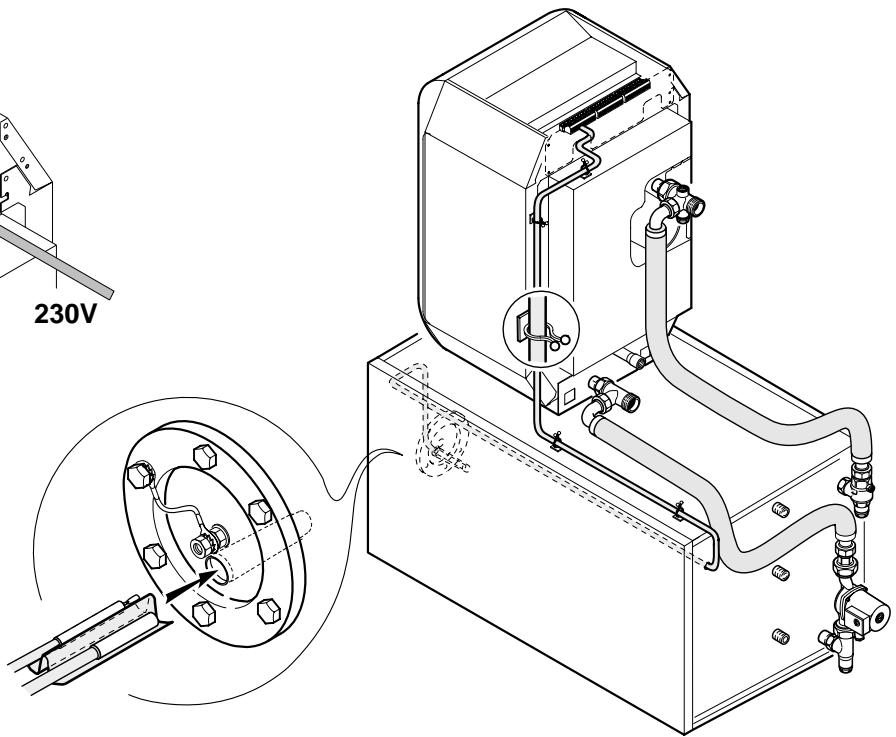

Mettre en place le bulbe de la sonde dans l'orifice du doigt de gant prévu à cet effet (voir feuillet de montage de la chaudière).

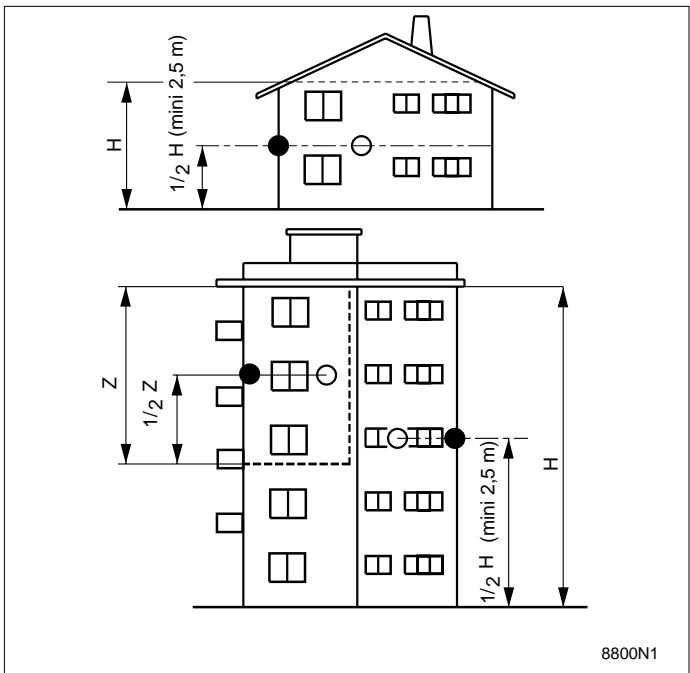

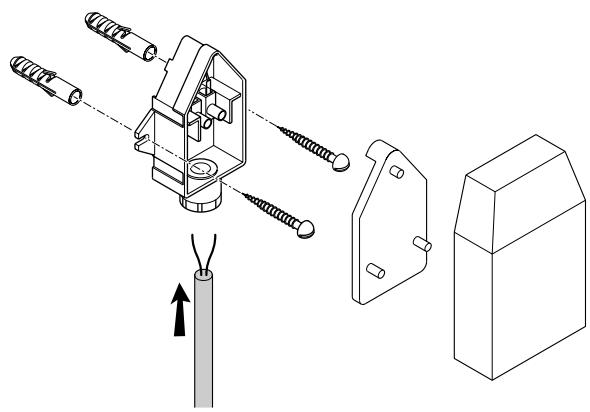

9.3 Montage de la sonde extérieure

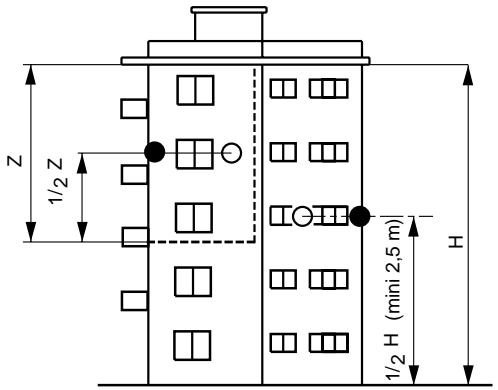

La sonde extérieure se monte sur la façade extérieure correspondant à la zone chauffée. Elle doit être aisément accessible.

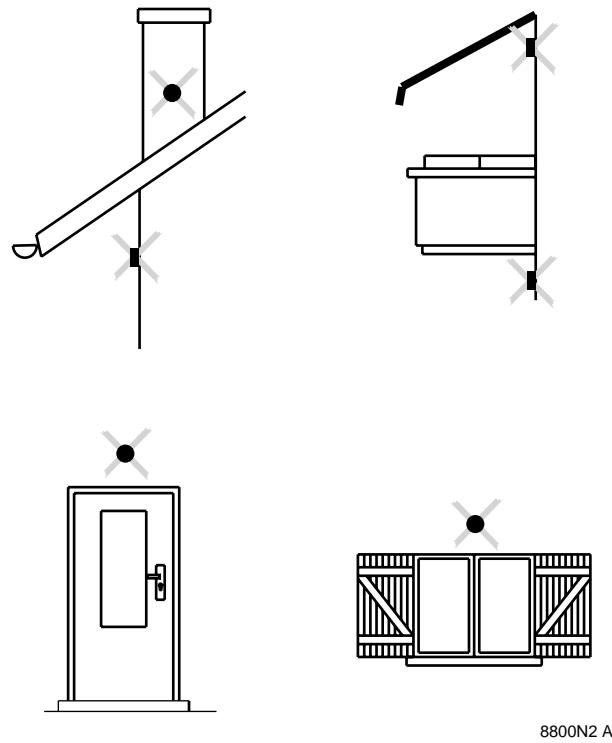

La sonde doit être placée en pleine façade extérieure de façon à être sous l'influence directe des variations météorologiques, sans toutefois être sous l’influence directe des rayonnements solaires.

H : hauteur habitée à contrôler par la sonde

: emplacement conseillé sur un angle

Le câblage électrique ayant été soigneusement contrôlé en usine, les connexions intérieures du tableau de commande ne doivent en aucun cas être modifiées.

Les raccordements électriques de la chaudière sont à effectuer selon les prescriptions des normes en vigueur

en respectant les indications portées sur les schémas

électriques livrés avec l'appareil et les directives données ci-après. La mise à la terre doit être conforme à la norme NF C 15 100.

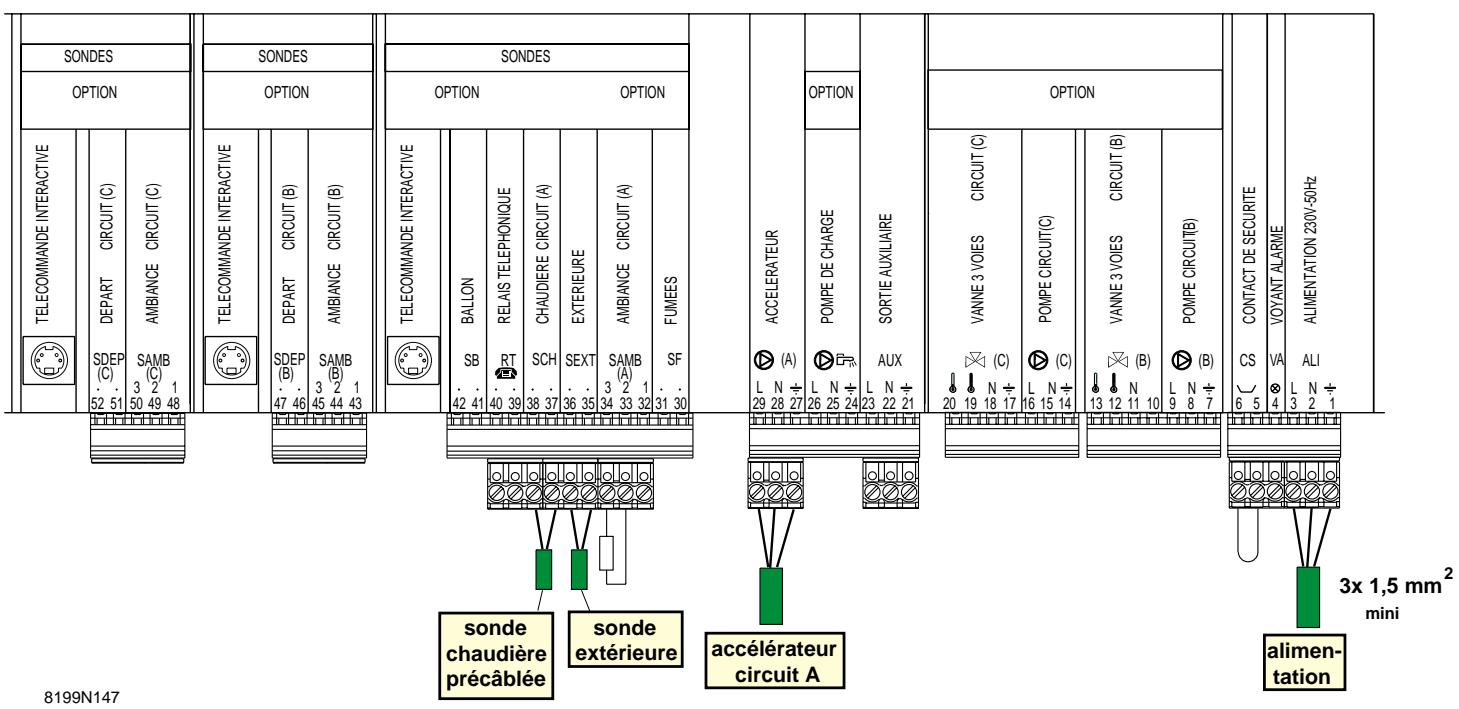

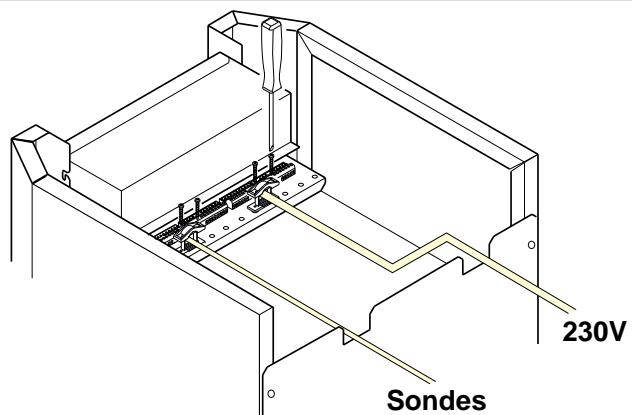

Tous les raccordements s'effectueront sur les borniers prévus à cet effet à l'arrière du tableau de commande.

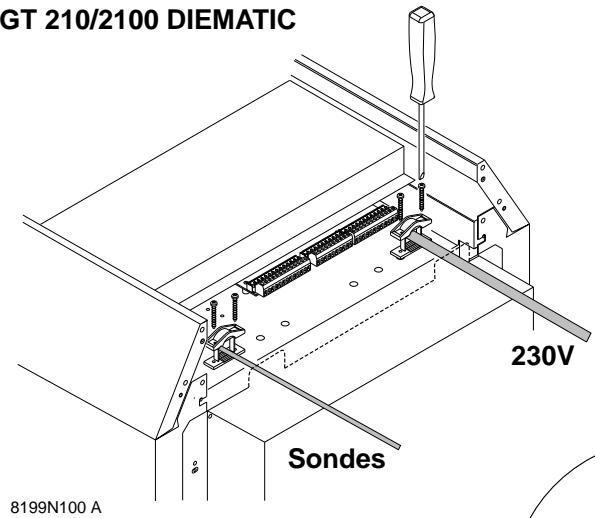

La fixation de ces câbles sur la tôle arrière du tableau se fera à l'aide de serre-câbles (serre-câbles livrés dans un sachet séparé) qui seront à monter sur la tôle (voir schéma ci-dessous).

Les câbles de raccordement pourront être amenés à l'intérieur de la chaudière par les découpes existant dans le panneau arrière de la chaudière, celles-ci permettent l'utilisation éventuelle de chemins de câbles du commerce.

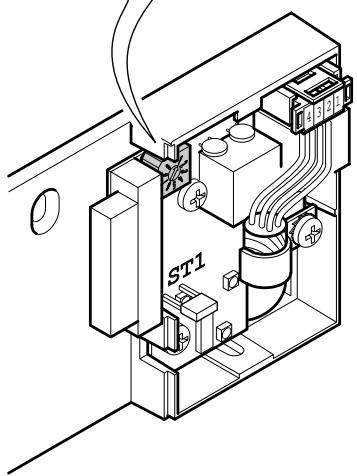

Important : le courant maximal pouvant être commuté par sortie est 2 A cos ϕ = 0,7 (= 450 W).

Les connecteurs des câbles de sondes sont bleus et les connecteurs des câbles de raccordement 230 V sont gris.

IMPORTANT : il faut séparer les câbles de sonde des circuits 230 V :

- dans la chaudière : utiliser à cet effet les 2 passefils situés de part et d'autre de la chaudière. - en dehors de la chaudière : utiliser 2 conduits ou chemins de câbles distants d'au moins 10 cm.

Ramener les câbles de sonde vers l'arrière du tableau.

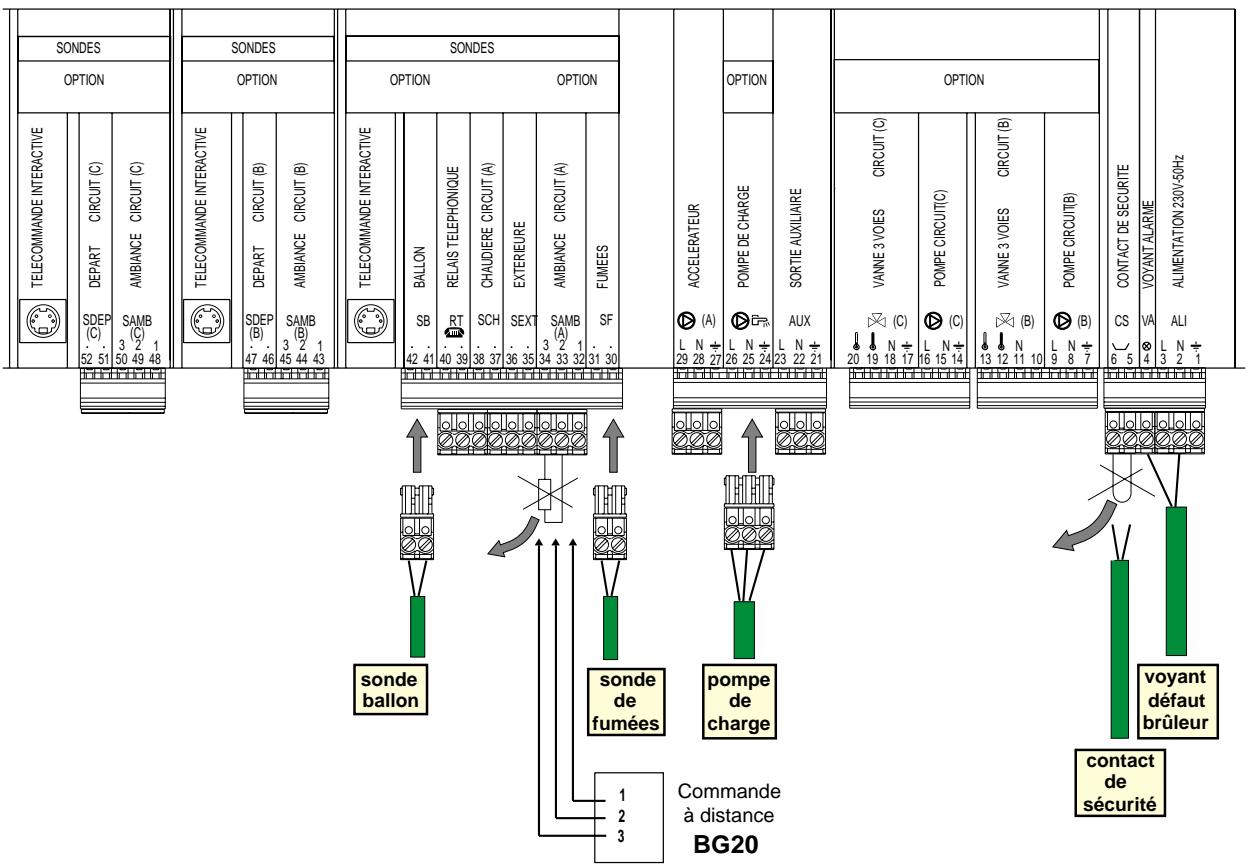

Le branchement s'effectue sur le bornier de sondes : 35-36 : sonde extérieure (SEXT) 37-38 : sonde chaudière (SCH) - raccordés d'usine.

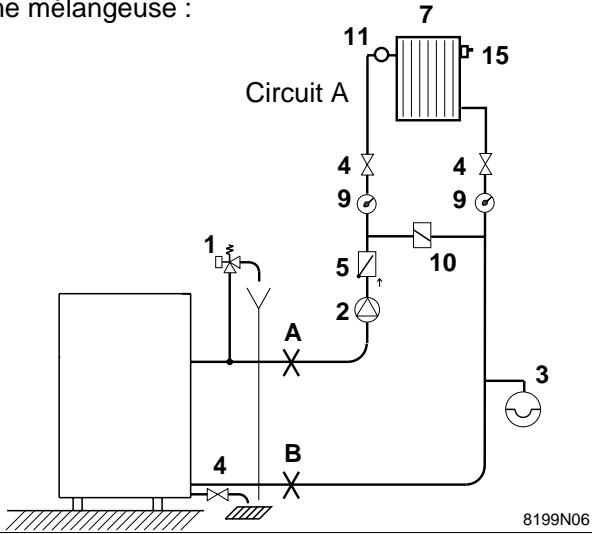

10.3 Raccordement du circuit direct sans vanne mélangeuse (circuit A)

Raccordement d'un voyant défaut brûleur (VA) : se fera sur les bornes 4 et 22 (Phase présente en cas de défaut brûleur). Raccordement de la télécommande téléphonique : se fera sur les bornes 39 et 40.

Raccordement d'un ballon ECS :

- Dans le cas d'une chaudière GT 1100 DIEMATIC ou GT 2100 DIEMATIC, faire cheminer le câble de sonde (colis DB 116) selon le schéma de la page 19. - brancher la sonde ballon sur les bornes 41-42 du bornier de sondes (SB) avec le connecteur bleu 2 plots - raccorder la pompe de charge sur les bornes 24-2526 avec le connecteur gris 3 plots en respectant les bornes de phase (L), neutre (N) et terre ( ). Raccordement d'une sonde fumées (SF) : la sonde de fumées est à brancher sur les bornes 30-31 avec le connecteur bleu 2 plots. Raccordement d’un thermostat de fumées (TF) (en cas d’utilisation en alternance avec une chaudière bois) : le raccordement du thermostat de fumées se fait sur les bornes 5-6 (CS) après avoir retiré le pont existant. 21

10.7 Raccordements d’une piscine

La régulation Diematic Delta offre la possibilité de piloter un circuit piscine dans 2 cas de figure : • La piscine dispose déjà d’un système de régulation que l’on souhaite conserver. Dans ce cas, Diematic Delta peut piloter uniquement le circuit primaire chaudière / échangeur. Se reporter au § 10.7.2.

• Diematic Delta régule le circuit primaire (chaudière /

échangeur) et le circuit secondaire (échangeur / bassin). Dans ce cas, se reporter au § 10.7.1.

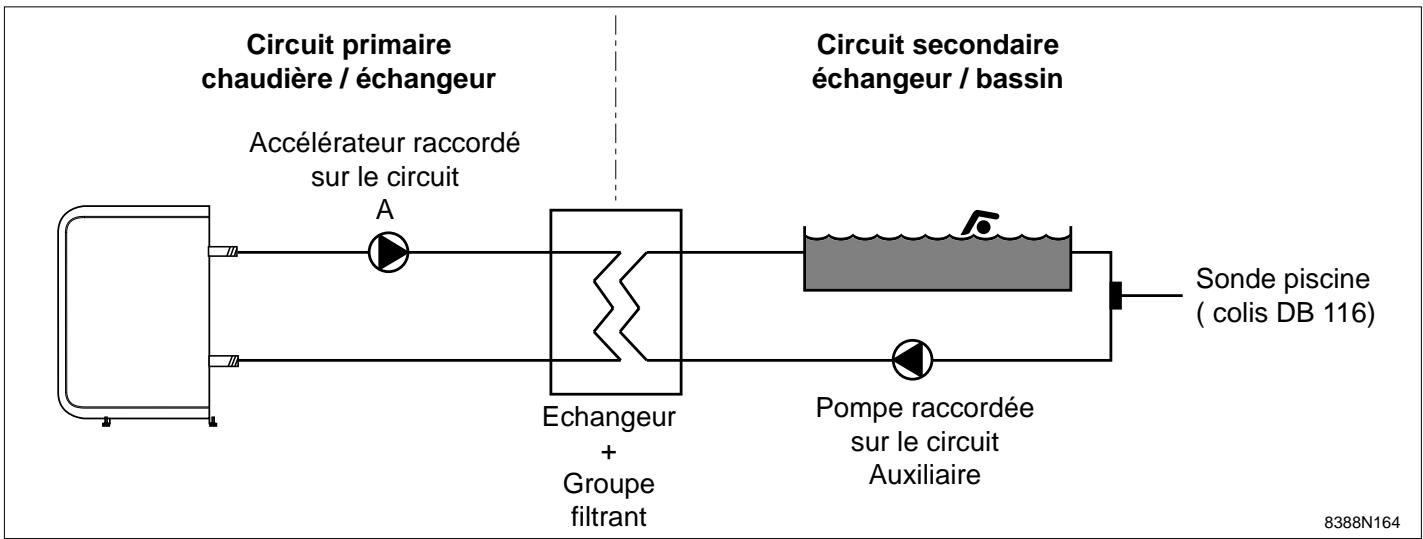

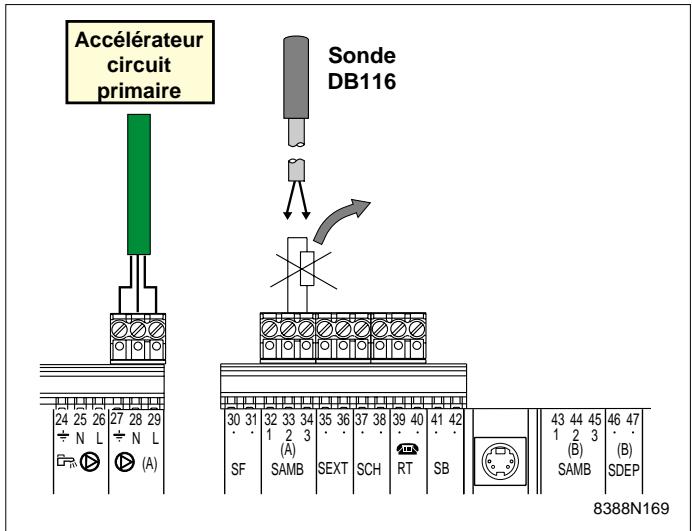

10.7.1 Diematic Delta régule le primaire et le secondaire

Circuit primaire chaudière / échangeur

- Brancher l’accélérateur du circuit primaire chaudière / échangeur sur la sortie pompe A. La température TPC J est alors assurée durant les périodes confort du programme A en été comme hiver.

Accélérateur circuit primaire

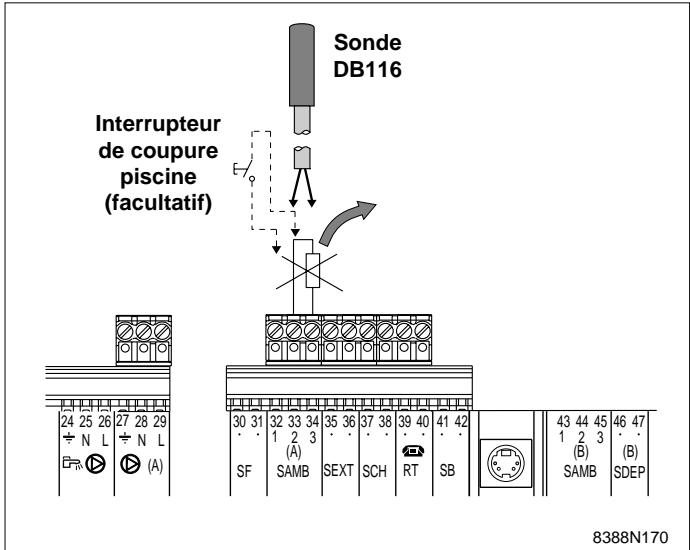

- Brancher la sonde secondaire (colis DB 116 en option) sur l’entrée S.AMB A entre 2 et 3. Cette sonde indique la température de l’eau de la piscine. Sa valeur peut

être lue dans le #MESURE sous TEMP.PISCINE. (Pour prendre en compte la sonde, l’”INFL.S.AMB.A” doit être différente de 0). - La consigne peut être réglée par

N L N L - Utiliser la fonction TPC J et régler sa valeur à un température correspondant aux besoins de l’échangeur (généralement 80°C). - Régler la pente du circuit A à 0. - Configurer le circuit A en piscine : CIRC.A : PISCI.

- Brancher l’accélérateur du circuit primaire chaudière /

échangeur sur la sortie accélérateur A. La température TPC J est alors assurée durant les périodes confort du programme A en été comme hiver.

• Programmation horaire de la pompe du circuit secondaire

La pompe du circuit secondaire peut être raccordée sur la sortie AUXILIAIRE (bornes 21, 22 et 23). Sélectionner S.AUX : PISCINE ce qui a pour effet de pilo-

ter la pompe raccordée à la sortie AUX durant les périodes de fonctionnement ”Jour” du circuit A.

• Mise à l’arrêt

Sonde - Brancher la sonde sur l’entrée S.AMB A entre 2 et 3 (voir schéma ci-avant). Cette sonde indique la température moyenne de stockage du second ballon. Sa valeur peut être lue dans le # MESURE sous TEMP.PISCINE. - Régler la consigne ”Piscine” dans la plage 36-80°C pour obtenir un fonctionnement de type préparateur d’eau chaude sanitaire.

Touches d'accès aux réglages et mesures

Remarque : les différents paramètres et réglages restent mémorisés même après une coupure de courant.

pour sélectionner le para-

pour sélectionner la ligne.

● Modifier le paramètre de chaque ligne à l'aide des touches

● En fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche

; le régulateur affichera ”RESET PARAM” pendant 10 secondes. Cette fonction n'affecte ni les compteurs horaires, ni les compteurs d'impulsion.

(2) Ne s’affiche que s’il y a au moins un circuit chauffage avec sonde d’ambiance.

* Cette ligne ne s'affiche que pour les options, circuits ou sondes effectivement raccordés.

11.3 Explications des réglages "installateur"

Pour cela retirer le bouton du thermostat en tirant dessus et déplacer avec une pince la butée dans le trou correspondant à la température limite désirée.

Attention : dans le cas d’un plancher chauffant, il est impératif de régler la température maximale de départ après la vanne mélangeuse (ligne MAX CIRC...) à 50°C

(voir tableau des réglages “installateur”). La réglementation impose également un dispositif de sécurité indépendant de le régulation, avec réarmement manuel qui coupe impérativement la fourniture de chaleur dans le circuit du panneau lorsque la température maximale du fluide atteint 65°C. Pour répondre à cette exigence, un thermostat de sécurité doit être raccordé électriquement sur la carte de raccordement 230 V. Par ailleurs, il est conseillé de régler le paramètre ECS RELATIVE en cas de production d’eau chaude sanitaire. ● TPC : en mode hiver, le paramètre TPC permet d'imposer au circuit chaudière (quel que soit le type d'installation) une température de fonctionnement minimale (cette température peut être constante si la pente du circuit est nulle) pour commander un circuit du type aérotherme ou piscine par exemple : une valeur différente peut être programmée pour le jour (TPC J) ou la nuit (TPC N) entre les valeurs NON, 20 à 90°C. ● HORS GEL EXT. : En dessous de cette température les pompes fonctionnent en permanence et les températures minimales de chaque circuit sont respectées. En cas de fonctionnement nuit ARRÊT, le mode nuit ABAISS devient actif.

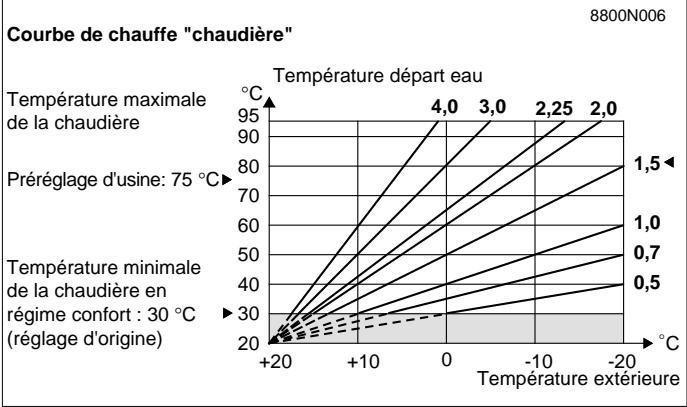

- # PARAMETRES INSTAL.

● INERTIE BATI : la valeur du facteur d'inertie I du bâtiment ne doit pas être modifiée de plus de 1 unité à chaque réglage : I = 0 pour un bâtiment léger (temps de réponse 10 h) I = 10 pour un bâtiment lourd (temps de réponse 50 h) Remarque : la modification du réglage d'origine (I = 3) n'est utile que dans des cas exceptionnels d'installation et que lorsque la fonction “autoadaptativité“ est active (ADAPT. LIBERÉE).

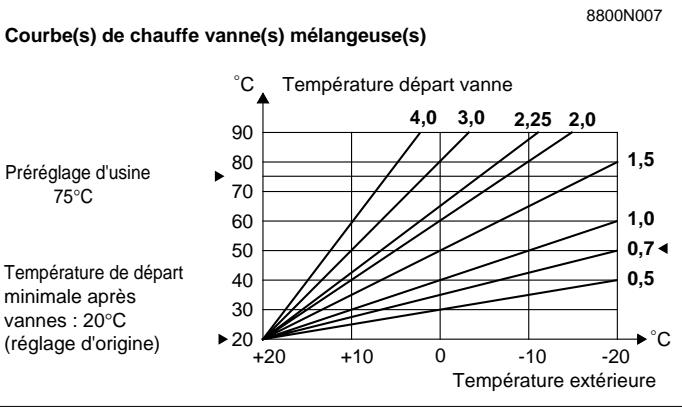

- la pente des circuits avec vanne est préréglée d'usine à 0,70

- Abaissement (NUIT ABAISS.) : le chauffage est assuré pendant les périodes réduites (la température de départ eau sera fonction de la pente choisie). La pompe tourne en permanence. - Arrêt (NUIT ARRET) : la pompe et le chauffage sont arrêtés, aucune demande chauffage n'est prise en compte. L'antigel de l'installation est néanmoins assuré. - Si la sonde d'ambiance est raccordée, le régime nuit fonctionne en abaissement accéléré : la pompe chauffage est arrêtée dès que la température ambiante est dépassée et après écoulement de la temporisation ; la pompe est remise en marche dès que la température ambiante de nuit est inférieure ou égale à la consigne. Remarque : ce paramètre n'est pas affiché si chaque circuit comporte une sonde d'ambiance.

Durant la période hiver, la sortie du circuit auxiliaire est désactivée et le préparateur chargé avec la chaudière.

Lors du passage en régime été, l’eau chaude sanitaire n’est plus réchauffée par la chaudière et on utilise la sortie auxiliaire pour commander un dispositif assurant la charge du préparateur par résistance électrique (com-

• LARGEUR BANDE : la valeur réglée (pour toutes les vannes) peut être augmentée si une vanne rapide est utilisée, et diminuée si une vanne très lente est utilisée

(exemple : vanne thermique).

mande thermostatique) : dans ce cas, le symbole apparaît dans l'afficheur.

• DEC. CHAUD./V3V : écart de température minimal entre le départ chaudière et le(s) départ(s) vanne si un circuit avec vanne est raccordé.

Remarque importante: avec l’utilisation de la fonction

”ECS ELECTRIQUE”, il n’est plus possible de commander une pompe de bouclage sanitaire avec le circuit auxiliaire.

• TEMPO.P.CHAUFF : la temporisation à la coupure de(s) la pompe(s) chauffage permet d'éviter une surchauffe de la chaudière qui pourrait provoquer le déclenchement intempestif du thermostat de sécurité.

• ANTILEG : le ballon est surchauffé à 70°C tous les samedis de 4 h à 5 h. La fonction "antilegionellose" permet de prévenir l'apparition de légionelles - bactéries, responsables de la "maladie du légionnaire”.

• TEMPO. P. ECS : la temporisation à la coupure de la pompe de charge ECS évite après l'arrêt de la charge du ballon d'envoyer de l'eau trop chaude dans le circuit chauffage. Elle évite également une surchauffe dans la chaudière, ce qui pourrait provoquer le déclenchement intempestif du thermostat de sécurité.

Remarque : il faut dans ce cas monter le réglage de la température maximale de la chaudière à 80° C.

Dans ce cas, un dispositif de mélange doit interdire la distribution d'eau à température supérieure à 60°C dans le réseau de distribution.

• ADAPT. LIBEREE : activation ou blocage de l'autoadaptativité.

• CHAUD. C.S. (chaudière combustible solide) :

OUI : ce réglage est nécessaire quand une chaudière à combustible solide est raccordée sur le même conduit des fumées que la chaudière fioul. Dans ce cas, le fonctionnement du brûleur est asservi à un thermostat de fumées branché à l’emplacement CS, bornes 5 et 6. La fonction de signalisation ”défaut brûleur” est par ailleurs désactivée. NON : cas normal, la fonction de signalisation ”défaut brûleur” est active.

• ECS TOTALE : permet les sélections suivantes lorsqu'un ballon est raccordé :

- ECS TOTALE : priorité absolue à la préparation d'eau chaude sanitaire : arrêt des pompes chauffage, fermeture des vannes. - ECS RELATIVE (1) : "DIEMATIC-Delta" vérifie si la chaudière est capable à la fois d'assurer le chauffage de l'installation et du ballon, le cas échéant, la ou les pompe(s) du(des) circuit(s) vanne tourne(nt) en même temps que la pompe de charge ballon. Tant que la chaudière n'est pas capable d'assurer le chauffage de l'installation et du ballon, la vanne se ferme ; puis quand la puissance est suffisante, la vanne régule. - ECS NON PRIOR. (1) : le chauffage n'est pas coupé pendant la charge du ballon. Important : si le circuit chaudière existe, la température dans les radiateurs pourra atteindre la valeur maximale programmée pour la chaudière pendant la charge du ballon ECS.

• FCT. MIN. BRUL. : le réglage du temps de fonctionnement minimal du brûleur est effectué pour en éviter les court-cycles.

• DEL. CHAUD. : délestage chaudière ; l’activation de cette fonction empêche le démarrage de l’installation de chauffage tant que la température dans la chaudière n’a pas atteint le minimum préréglé (les vannes 3 voies sont fermées et les pompes arrêtées).

• ECS : CHAUDIERE, ELECTRIQUE : ce réglage permet de choisir le mode de chargement du ballon.

En mode ”CHAUDIERE” (réglage d’usine), l’eau chaude sanitaire est préparée été comme hiver par un préparateur à échangeur, dont le primaire est relié à la chaudière. En mode ”ELECTRIQUE”, l’eau chaude sanitaire est préparée en hiver par la chaudière et en été par une résistance électrique. Dans ce type de fonctionnement, la sortie du circuit auxiliaire est utilisée pour com-

(1) Dans cette configuration, l'installation chauffage doit être

équipée d'une vanne mélangeuse. 28 à distance interactives affichent ”DEFAUT DE COMMUNICATION”.

- La page # PARAMETRES permet de visualiser un par un l'état de différents paramètres : appuyer sur la touche

- # CONFIGURATION - ETALON : Cette fonction permet de programmer un module de commande interactif qui servira d’étalon. Le module ”ETALON” servira à la programmation rapide de plusieurs installations (par exemple dans le cas de chantiers comportant un certain nombre d’installations de chauffage identiques).

Dans ce cas : - programmer un module de commande, puis le configurer en ”ETALON” en réglant le paramètre ETALON sur OUI. - le module conservera définitivement tous les paramètres en mémoire même après une coupure de l’alimentation. - mettre en place temporairement (au minimum 20 secondes) le module sur la chaudière ou le support mural pour lesquels les paramètres doivent être transférés. - les paramètres sont automatiquement mémorisés sur la chaudière ou le support mural concerné.

jusqu'à apparition du texte "# PARAMETRES"

(10 secondes). Puis à l'aide des touches avancer et

pour reculer, faire défiler la liste.

- La page "# TEST SORTIES" permet d'alimenter une par une les sorties d'une manière indépendante afin de vérifier leur fonctionnement. Il est possible de couper et de réalimenter une sortie à l'aide des touches ou

Il est également possible de contrôler les sondes en allant au paragraphe "# MESURES" (voir tableau de réglages utilisateur). La ligne n'est affichée que pour les circuits ou les sondes effectivement raccordés. En cas de température non affichée ou d'écart trop important entre la température affichée et la température réelle, vérifier la sonde concernée (Caractéristiques en Chapitre 1) et son câble de raccordement.
