COLIS DB 22 - Tableau de commande électrique DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Marque	DE DIETRICH
Modele	COLIS DB 22
Type de produit	Tableau de commande electrique avec regulateur integre DIEMATIC-Delta
Chaudieres compatibles	GT 110/1100, GT 1100 V, GT 210/2100
Type de regulation	Regulation climatique par sonde exterieure (loi d'eau)
Circuits chauffage	1 circuit direct + 1 a 2 circuits avec vanne melangeuse
Circuit eau chaude sanitaire	Oui, programmable avec ou sans priorite
Circuit auxiliaire	Oui
Programmation horaire	Oui, hebdomadaire par circuit
Sonde d'ambiance	Compatible sonde analogique et telecommande interactive
Capteurs fournis	Sonde exterieure + sonde chaudiere
Compatibilite EMC	EN 50.081.1 / EN 50.082.1 / EN 55.014
Norme electrique	NF C 15 100

FOIRE AUX QUESTIONS - COLIS DB 22 DE DIETRICH

A quoi sert le tableau de commande DE DIETRICH COLIS DB 22 ?

Le COLIS DB 22 est un kit complet de tableau de commande électrique intégrant le régulateur DIEMATIC-Delta. Il pilote automatiquement la chaudière DE DIETRICH en fonction de la température extérieure, assurant la gestion du chauffage central et de l'eau chaude sanitaire.

Avec quelles chaudières le COLIS DB 22 est-il compatible ?

Ce tableau de commande est conçu pour les chaudières DE DIETRICH des gammes GT 110/1100, GT 1100 V et GT 210/2100. Pour toute autre chaudière DE DIETRICH, vérifiez la compatibilité dans la documentation fournie avec votre équipement.

Combien de circuits de chauffage peut-on gérer avec ce tableau ?

Le DIEMATIC-Delta permet de réguler un circuit chaudière direct (sans vanne mélangeuse) et un ou deux circuits supplémentaires équipés d'une vanne mélangeuse. Un circuit eau chaude sanitaire et un circuit auxiliaire peuvent également être programmés.

Comment programmer les horaires de chauffage ?

Depuis le tableau de commande, accédez au menu de programmation pour définir les plages horaires de confort et d'économie, jour par jour. Le régulateur DIEMATIC-Delta permet une programmation hebdomadaire indépendante pour chaque circuit. Consultez le chapitre "Programmation" de votre notice pour le détail des touches.

Que faire si la chaudière ne se met pas en route après une coupure électrique ?

Vérifiez que l'alimentation 230 V est bien rétablie et que le disjoncteur dédié est enclenché. Contrôlez ensuite que le tableau ne signale pas un défaut brûleur (voyant ou code d'erreur). Si une sécurité est déclenchée, réarmez le brûleur en suivant la procédure indiquée dans la notice.

Comment connecter un thermostat ou une sonde d'ambiance ?

Le COLIS DB 22 accepte une sonde d'ambiance analogique ou une télécommande interactive DE DIETRICH. Ces accessoires se raccordent sur les bornes prévues à l'arrière du tableau. La connexion d'une sonde d'ambiance affine la régulation en tenant compte de la température intérieure en plus de la température extérieure.

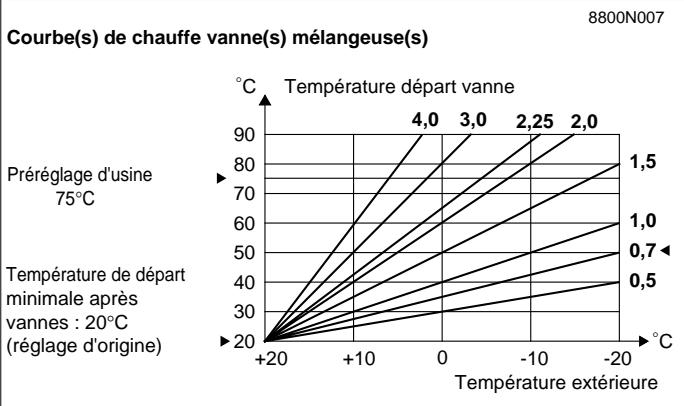

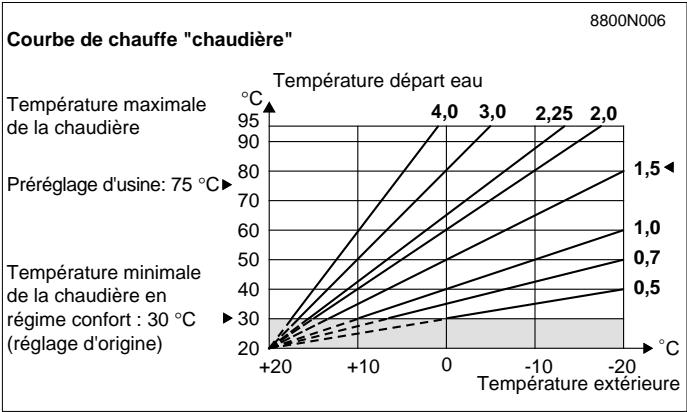

Comment régler la courbe de chauffe (loi d'eau) ?

La loi d'eau ajuste la température de départ chaudière en fonction de la température extérieure. Depuis le menu du régulateur DIEMATIC-Delta, modifiez la pente de courbe pour obtenir le confort souhaité : augmentez la valeur si le logement est insuffisamment chauffé par grand froid, diminuez-la si la chauffe est excessive.

Comment programmer la production d'eau chaude sanitaire (ECS) ?

Le circuit ECS se programme indépendamment dans le menu correspondant du tableau. Vous pouvez définir des plages de production avec ou sans priorité par rapport au chauffage. La priorité ECS interrompt temporairement le circuit chauffage pour accélérer la montée en température du ballon.

Comment activer le mode hors-gel ?

Le mode hors-gel maintient une température minimale dans l'installation pour éviter le gel des canalisations. Sélectionnez ce mode sur le sélecteur de mode de fonctionnement du tableau. La chaudière ne se déclenchera que si la température extérieure descend sous le seuil configuré.

Quelles normes électriques respecte ce tableau de commande ?

Le COLIS DB 22 est conforme aux directives de compatibilité électromagnétique EN 50.081.1, EN 50.082.1 et EN 55.014. Le raccordement électrique doit être réalisé conformément à la norme NF C 15 100 par un professionnel qualifié.

Que faire en cas de défaut affiché sur le tableau ?

Notez le code ou le message affiché sur l'écran du DIEMATIC-Delta. Les défauts courants concernent le brûleur, les sondes (sonde extérieure ou sonde chaudière débranchée) ou la pompe. Comparez le code à la liste des défauts dans la notice. En cas de doute, contactez un technicien agréé DE DIETRICH.

Quels capteurs sont fournis avec le COLIS DB 22 ?

Le colis de base comprend une sonde extérieure (mesurant la température extérieure) et une sonde chaudière (mesurant la température de l'eau dans la chaudière). Ces deux capteurs sont indispensables au fonctionnement de la régulation DIEMATIC-Delta.

MODE D'EMPLOI COLIS DB 22 DE DIETRICH

Tableau de commande DIEMATIC-Delta

Colis DB 22 - DB 26

Notice d'utilisation, de raccordement électrique et de mise en service

SOMMAIRE

1. GENERALITES 1
   2.DESCRIPTION ET FONCTIONNEMENT DU TABLEAU Diomatic-Delta 2

2. REGIME DE FONCTIONNEMENT (REGIME AUTOMATIQUE - ETE - MANUEL OU "COUPURE DES POMPES")

3.1 Régime automatique 4
3.2 Régime été manuel 6
3.3 Régime manuel 6
3.4 Coupure des pompes 6

1. TEMPERATURES DE CONSIGNE CHAUFFAGE ET EAU CHAUBE SANITAIRE 7

2. SELECTION D'UN PROGRAMME 8

3. REGLAGE DE L'HEURE - MESURES - PROGRAMMATION - REGLAGES DIVERS 9

6.1 Reglage de l'heure et de la date - Heure d'été 9
6.2 Mesures 9
6.3 Programmation (personnalisation du programme P4, programme ballon et programme auxiliaire) 10
6.4 Reglages 11

1. MESSAGES - ALARMES 12
2. MISE EN SERVICE OU REDEMARRAGE APRES UN ARRET PROLONGE 13

TABLEAU DES REGLAGES "UTILISATEUR" ANNEXE 1
TABLEAUX DES PROGRAMMES ANNEXE 2

MONTAGE, RACCORDEMENTS ELECTRIQUES ET REGLAGES INSTALLATEUR (réservé à l'installateur)

Mini-notice d'utilisation : une notice d'utilisation abrégée (programmation, réglage des températures, ...) est logée dans le volet du module de commande interactif mobile.

Le present produit est conforme aux exigences des Directives européennes et normes suivantes :

• 89/336 CEE Directive Compatibilité électromagnétique

Normes correspondantes: EN 50.081.1 / EN 50.082.1 / EN 55.014.

An 2000 : les régulations DIEMATIC sont compatibles pour le passage à l'an 2000.

1. GENERALITES

Description

Le tableau de commande DIEMATIC-Delta avec régulateur intégréné equipant les chaudières GT110/1100, GT 1100 V ou GT 210/2100 permet d'assurer le fonctionnement automatique du chauffage d'après les variations de la température extérieure ainsi que de la température ambiente lorsque la sonde d'ambiance analogique ou la Commande à Distance Interactive est raccordée (options).

Le tableau DIEMATIC-Delta permet la régulation indépendante d'un circuit chaudière sans vanne mélangeuse et/ou d'un ou de deux circuits avec vanne mélangeuse.

Le tableau DIEMATIC-Delta permet aussi la programmation d'un circuit eau chaude sanitaire avec ou sans priorité, ainsi que la programmation d'un circuit auxiliaire.

Le régulateur assure également la protection antigel de l'installation et de l'ambiance en cas d'absence, cette absence pouvant être programmée un an à l'avance pour une période jusqu'à 99 jours.

La livraison de base du tableau DIEMATIC-Delta pour le raccordement d'un circuit sans vanne comprend :

• 1 sonde extérieure mesurant la température extérieure,
• 1 sonde de chaudière mesurant la température de l'eau dans la chaudière.
• tableau pour GT/GTM 1100, GT/GTM 1100 V et GT/GTM 2100 uniquement : 1 sonde d'eau chaude sanitaire (DB116).

Principe de fonctionnement

Le tableau DIEMATIC-Delta permet la programmation et la régulation de la chaudière en fonction de la température extérieure par action sur le brûleur. Le thermostat de chaudière est régé au maximum. Le thermostat de sécurité à réarmement manuel (B - régle à 110^ en état de livraison) assure la sécurité de fonctionnement. La régulation du chauffage est assurée par l'action du régulateur sur le brûleur, les pompes et éventulement la ou les vanne(s) mélangeuse(s).

Le raccordement d'une sonde d'ambiance analogue ou d'une Commande à Distance Interactive permet en outre l'autoadaptativité de la pente de chauffe et du décalage parallèle.

\section*{Caracteristiques techniques}

• Alimentation électrique : 230 V - 50 Hz
• Réserve de marche de l'horloge : 2 ans minimum
• Fusible 6,3 AT (fusible de rechange livre en sachet notice).

Options

Les options suivantes sont livrables sur demande :

• Commande à distance interactive - colis DB 118*.
• Câble de liaison blindo (long. 40 m) pour support mural (Colis DB 119).
• Support mural avec sonde d'ambiance incorporee permeant le montage du module ou de la commande a distance interactifs (colis DB 117).
• Sonde d'ambiance avec commande à distance analogue (colis BG 20)*.
• Sonde de fumées (colis DB 120).

• Relais de commande téléphonique DRT avec codeur multifréquence (colis AD 81).

• Pour le raccordement d'un ou deux circuits avec vanne : 1 ou 2 option(s) platine + sonde pour 1 vanne (colis DB 115)

• Pour le raccordement d'un préparateur d'eau chaude sanitaire : sonde ECS (colis DB 116).

• pour chacun des circuits commandés par la chaudière, une commande à distance interactive (colis DB 118) et/ou analogique (colis BG 20) peut être raccordée.

La fonction "antigel installation" est active quel que soit le mode de fonctionnement et est enclenchée dès que la température extérieure atteint la valeur limite : pré-réglée à + 3°C. (voir paragraphe # TEMP.LIMITES, ligne HORS GEL EXT.).

La régulation de l'eau chaude sanitaire est assurée par l'action du régulateur sur la pompe de charge et grâce à la sondeallon. Le bouclage ECS peut être assuré grâce au contact auxiliaire "AUXIL",相对较ient sa propre programmation.

Le régulateur comporte la possibilité de protection "anti-légionellose" (voir paragraphe "# DIVERS, ANTILEG").

• Valeur des sondes d'eau et sonde extérieure :

-20°C	1388 Ω	25°C	2001 Ω
-15°C	1450 Ω	30°C	2077 Ω
-10°C	1514 Ω	40°C	2232 Ω
-5°C	1579 Ω	50°C	2393 Ω
0°C	1646 Ω	60°C	2559 Ω
5°C	1714 Ω	70°C	2732 Ω
10°C	1784 Ω	80°C	2910 Ω
15°C	1855 Ω	90°C	3094 Ω
20°C	1927 Ω

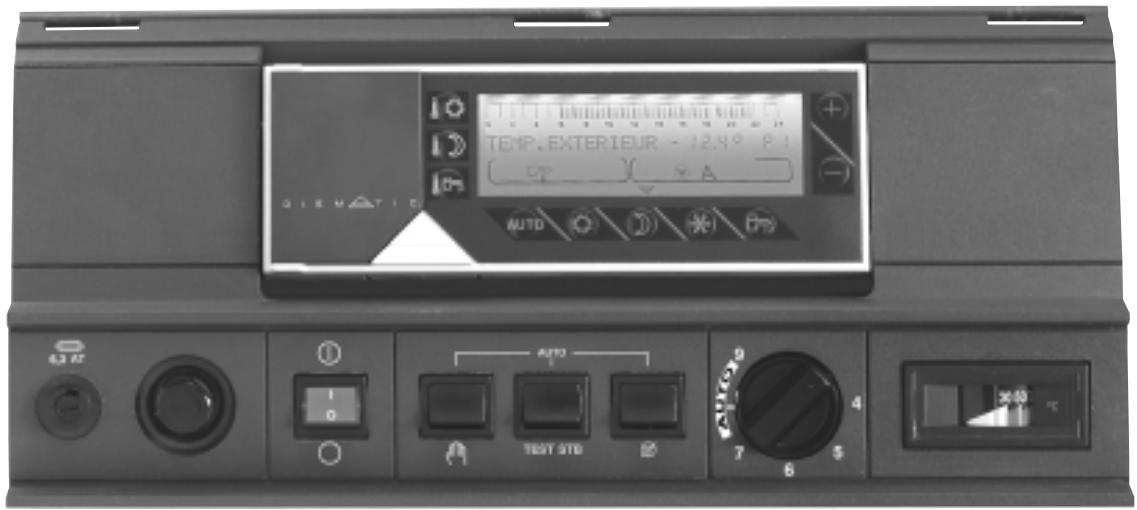

2. DESCRIPTION ET FONCTIONNEMENT DU TABLEAU "DIEMATIC-Delta"

8199N021B

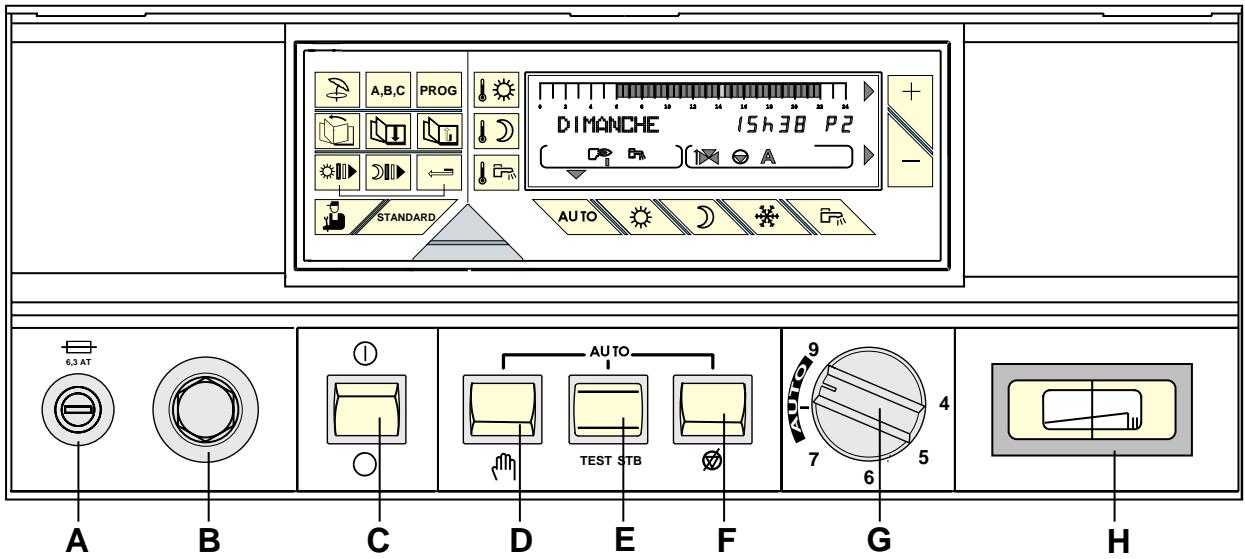

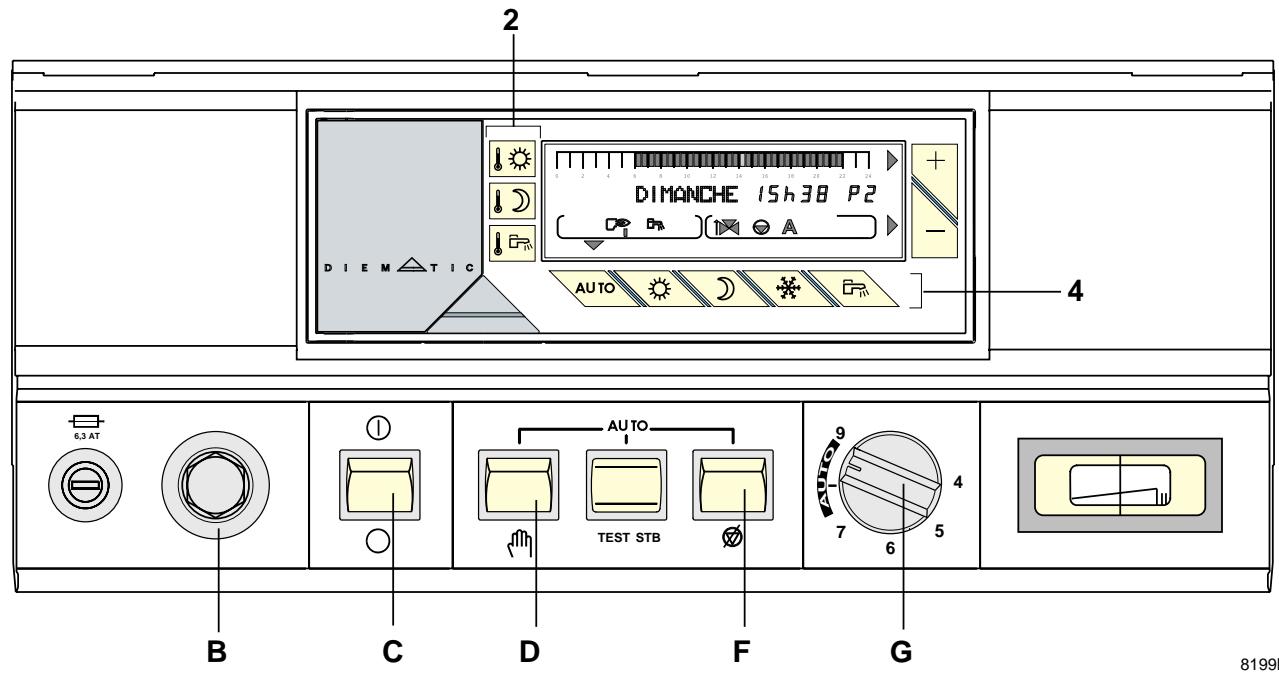

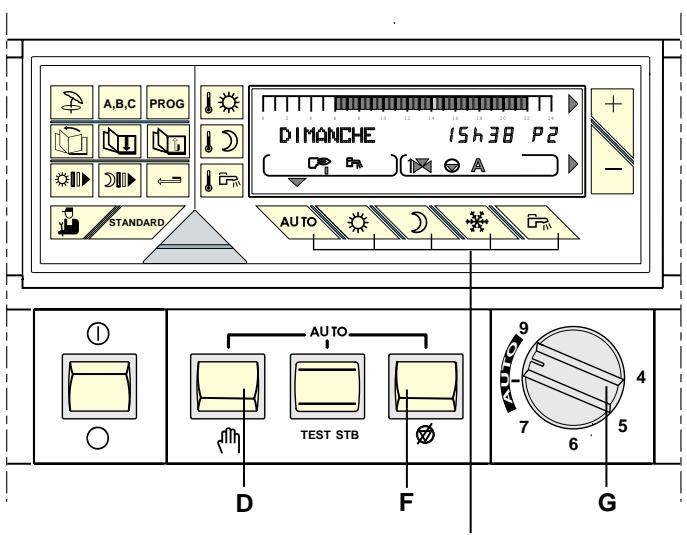

Tableau de commande :

A. Fusible 6,3 AT
B. Thermostat de sécurité (110^) à réarmement manuel
C. Interrupteur général Marche ① /Arrêt ⌒

Remarque : nous déconseillons la mise hors tension de la chaudière en été, notamment afin de bénéficiair de la fonction antigommage des pompes. Il est préférible d'utiliser le mode "été" pour la période souhaitée de coupure du chauffage (voir Chapitre 3.2 Coupure "Éte" manuelle).

De plus, si une option support mural pour commande à distance interactive (CDI) est raccordée, et que l'interrupteur C est en position arrêt "O", la CDI affichera le message "DEFAULT COMMU." pendant l'autonomie de la batterie de celle-ci (environ 2 heures), 5 minutes après la coupure.

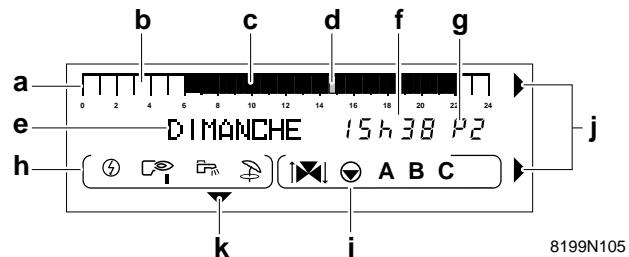

- Afficheur

a : barre graphique d'affichage du programme du circuit A, B ou C (en zone i).
- une zone claire b indique une période de chauffage "réduit" ou une période de "chargement gallon non autorisé"
- une zone foncée c indique une période de chauffage "confort" ou une période de "chargement ballon autorisé"

d : curseur clignotant indiquant l'heure courante
e : affichage texte
f : affichage numérique (heure courante, valeurs régées, paramètres, etc...)
g : affichage du programme actif, P1, P2, P3, P4 ou E : coupure “Eté” automatique

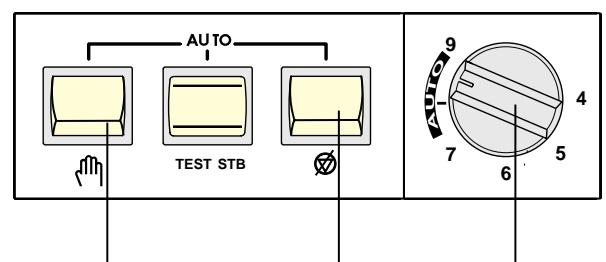

D. Interrupteur 2 positions "AUTO" - manuel " : marche forcee
E. Bouton poussoir "AUTO - TEST-STB" de test du thermostat de sécurité
F. Interrupteur "AUTO" - coupure des pompes "∅":

• Position : cette position permet la coupure manuelle de toutes les pompes (chauffage et eau chaude sanitaire si elles existent), par exemple pour tester le thermostat de sécurité sans chauffer toute l'installation.
• Position AUTO: position normale de fonctionnement.

G. Thermostat de chaudiere en fonctionnement manuel régable de 30^ à 85^ - (butée d'origine à 85^ )

En fonctionnement automatique par le régulateur DIEMATIC-Delta placer le thermostat sur la position AUTO (entre repère 8 et 9).

H. Thermomètre de chaudière

h : symboles signalant l'etat actif des entrées/sorties suivantes :

: marche bruleur
：marchepompe de charge ECS
: régime"été"forcé

⑤ : charge du ballon ECS en mode électrique

i : symboles de fonctionnement des circuits :

:état de la vanne 3 voies du circuit affiché (si l'option est raccordée):

: ouverture
:fermeture

: marche circulateur du circuit affché (A, B ou C)

A, B ou C: circuit dont les paramètres sont affichés.

j : flèches clignotant lorsqu'il faut utiliser les tou-

chés + ou - pour régler le paramètre affché.

k : repère affché au dessus de la touche "mode" (touche bleue) active.

8199N106

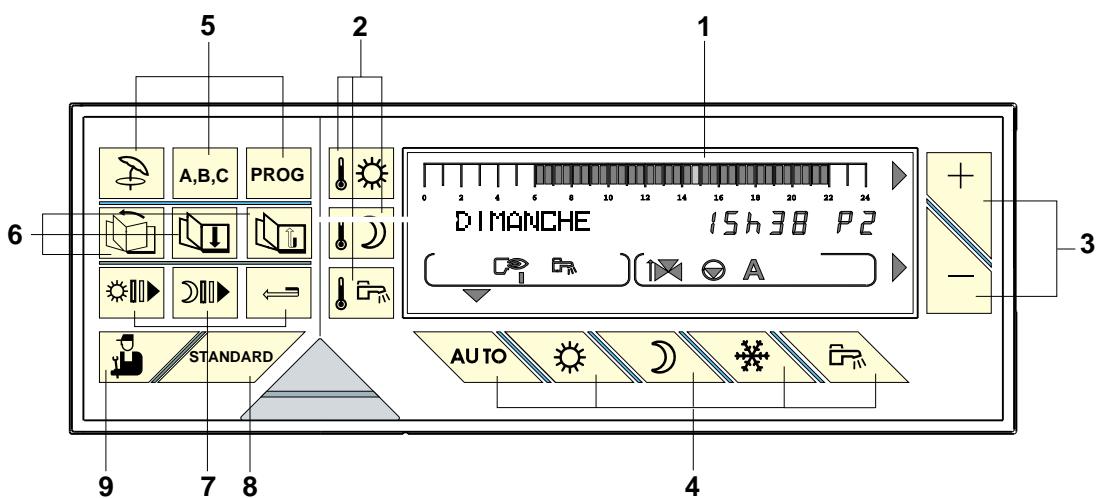

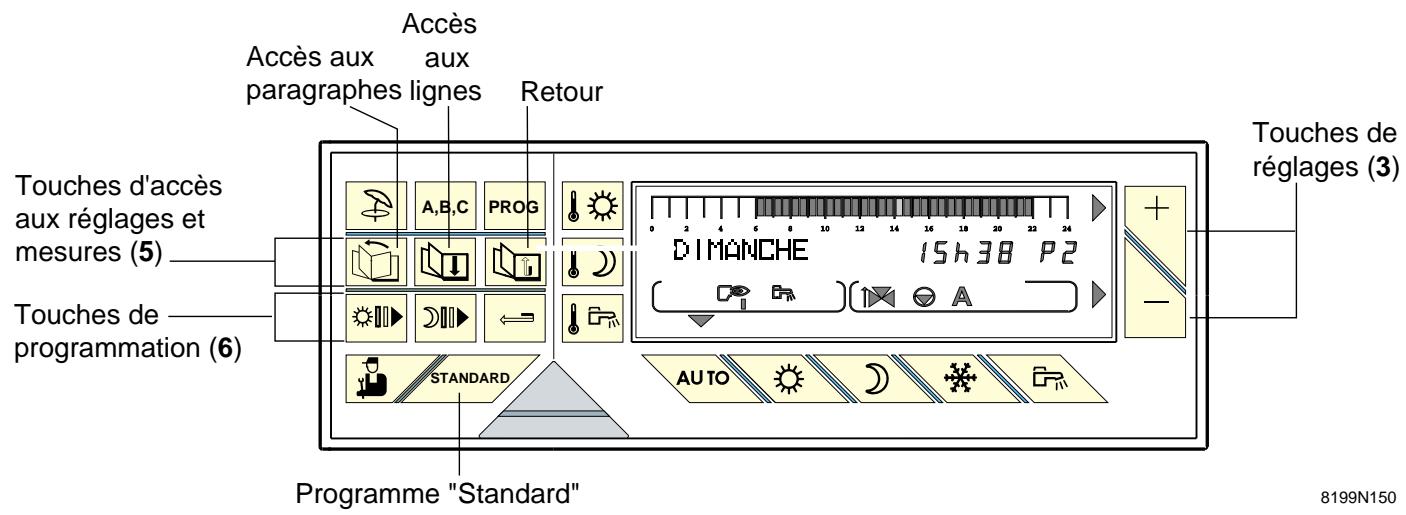

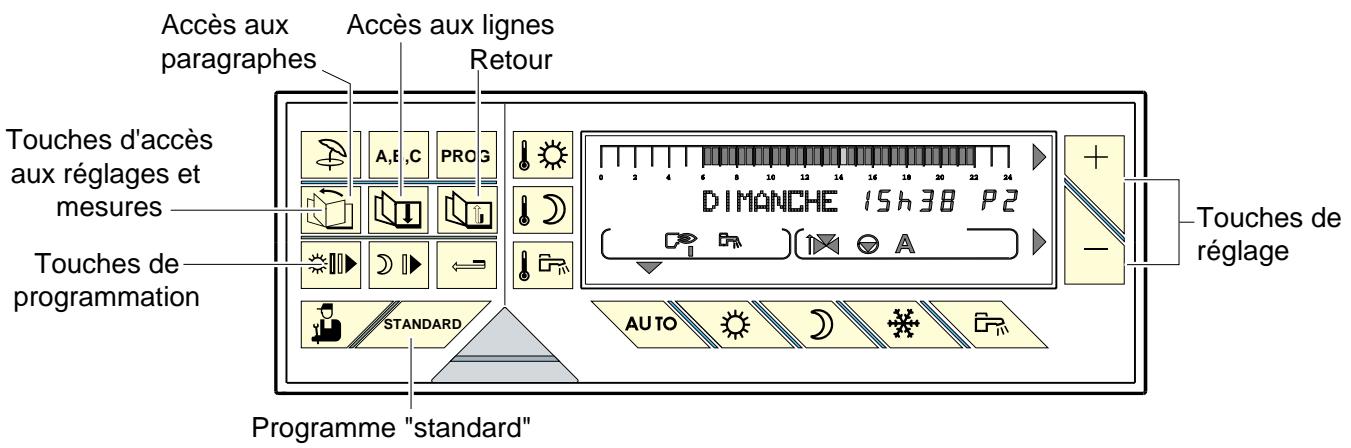

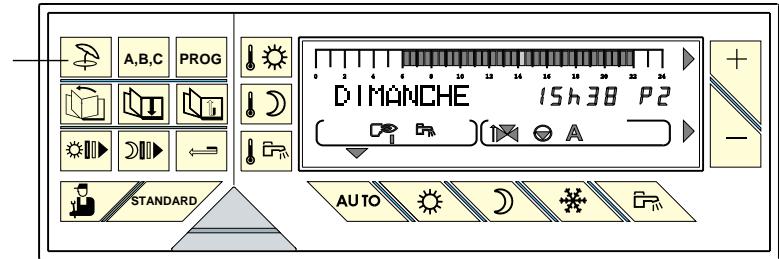

1. Afficheur (voir ci-contre)

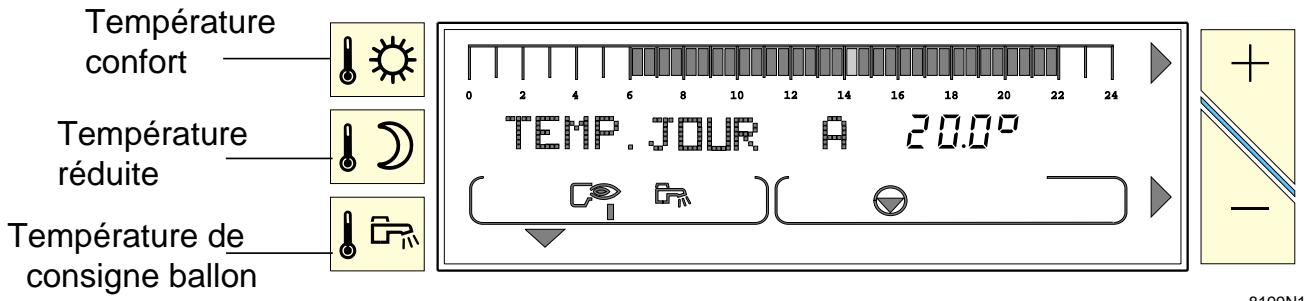

2. Touches de réglage des températures

température "confort"

température "réduite"

température "eau chaude sanitaire" (si un gallon est raccordé)

Remarque: quand on appuie sur l'une de ces touches, les différents programmes s'affichent.

3. Touches de réglage + ou -

4. Touches de selection du mode de fonctionnement (touches bleues)

: automatique

Les quatre touches suivantes permettent des dérogations par rapport au mode "AUTO"

: marche force à température comport

: marche forcee à températe réduite

:modeantigel

: mode chargement du ballon autorisé

5. Touches de sélection

: coupure "Eté" manuelle : le chauffage est é, mais la fonction "Eau Chaude Sanitaire" est éée. Lorsque cette fonction est activée les ples et E s'affichent. Voir chapitre 3.

Remarque: cette fonction est indépendante de la fonction "coupure automatique du chauffage" en été lorsque la température extérieure dépasse la température extérieure de non-chauffage" - voir "Réglages utilisateurs" (dans ce cas, seul le symbole "E" apparait dans l'afficheur).

: touche de selection du circuit A, B ou C, qui s'affichera en zone i.

: touche de selection de programmechauffage P1, P2, P3 ou P4

Le régulateur possède d'origine 4 programmes chauffage P1, P2, P3 et P4 préréglés d'usine - voir description en ANNEXE 2. Le programme P4 est personnalisable (voir § 6.3).

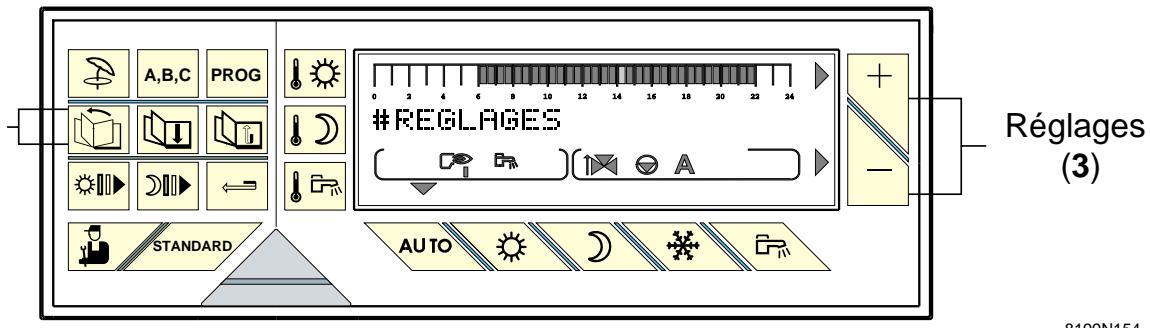

6. Touches d'accès aux réglages et mesures

défilament des titres

défilament des lignes

retour à la ligne précédente

7. Touches de programmation

écriture (par 1/2 heures) de période "confort" ou chargement ballon autorisé (zone foncée)

écriture (par 1/2 heures) de période réduit ou chargement ballon non autorisé (zone claire)

retour en arrêté dans la barre graphique du programme

STANDARD

: touche programme "standard". Permet

d'activer P1 et de replacer les programmes de tous les circuits par leur réglage d'usine :

Programme balloon : 5h - 22h (réchauffage autorisé)

Programme AUXIL.: 6h - 22h

9.

: touche d'accès aux paramètres réservés à l'installateur

3. REGIME DE FONCTIONNEMENT

(REGIME AUTOMATIQUE - ETE - MANUEL OU "COUPURE DES POMPES")

3.1 Régime automatique

Placer les interrupteurs D et F ainsi que le thermostat G en position AUTO.

Cette position permet la régulation et le fonctionnement automatique par le régulateur DIEMATIC-Delta.

En régime automatique, les modes de fonctionnement décrits ci-après peuvent être sélectionnés à l'aide des touches bleues 4.

Remarques :

• Les touches AUTO, , commandent simultanément l'ensemble des circuits raccordés A, B ou C.
• Pour modifier le mode de fonctionnement ("AUTO", comport "Ou réduit") pour un seul des circuits chauffage, utiliser la commande à distance interactive (colis DB 118) ou la commande à distance analogue avec sonde d'ambiance (colis BG 20) correspondant à ce circuit (sondes livrées en option). Une tellends peut être branchée par chacun des circuits raccordés.
• Les dérogations activées sur la commande à distance (BG 20) sont prioritaires par rapport à la dérogation sélectionnée sur le régulateur central.

Sélection mode de fonctionnement (4)

8199N146 A

Mode "AUTO":

permiet le déroulement automatique des différents programmescheschauffage (P1,P2,P3 ou P4) et eau chaude sanitaire pour chaque jour de la semaine.

• Pour selectionner le programme pour chaque circuit (A, B et C), se reporter en page 8.

Modeforcetempérature"confort":

permiet le fonctionnement en mode "confort"quel que soit le programme chauffage.
- un appui bref provoque une dérogation-temporaire au programme jusqu'à 24h00 du jour courant. Si le mode "confort temporaire" est actif, une flèche clignote audressus de la touche

• En appuyant sur la touche pendant plus de 5 secondes, la dérogation "confort" est valable pour une durée illimitée. Lorsque le mode "confort permanent" est activé, une flèche fixe apparait au-dessus de la touche
• pour annuler cette dérogation, appuyer sur AUTO

Mode forcé température "réduite":

permiet le fonctionnement en mode réduit quel que soit le programme chauffage :
- un appui bref provoque une dérogation temporaire au programme jusqu'à 24h00 du jour courant. Lorsque la fonction "réduit temporaire" est activée, une flèche clignote au-dessus de la touche

• En appuyant sur la touche plus de 5 secondes, la dérogation est valable pour une durée illimitée. Lorsque la fonction "réduit permanent" est activée, une flèche fixe apparait au-dessus de la touche
  Pour annuler cette dérogation, appuyer sur autô

Modeforcé"réchauffageballon autori

se": autorise le rechauffage du ballon quel que soit le programme ECS de l'horloge. Lorsque le ballon est en demande, le symbole éapparait dans l'afficheur :
- un appui bref provoque une dérogation temporaire au programme jusqu'à 24h00 du jour courant. Si ce mode est actif, une flèche clignote au-dessus de la touche

• En appuyant sur la touche plus de 5 secondes, la dérogation est valable pour une durée illimitée. Lorsque cette fonction est sélectionnée, une flèche fixe apparait au-dessus de la touche
  Pour annuler cette dérogation, appuyer sur la touche
• Dans le cas où le bouclage sanitaire est réalisé par la sortie auxiliaire, la pompe de bouclage est reliçée par cette dérogation si le paramètre S.AUX est réglé sur PROG.ECS.

Modeantigel：

le chauffage et la production d'eau chaude sanitaire sont à l'arrêt mais l'installation est surveillée et protégée contre le gel. La température de l'ambiance en mode "antigel" est préréglée à +6°C.

Antigel immédiat pour N jours :

• Appuyer sur la touche : l'affichage indique "NB JOURS ANTIGEL".

• Régler le nombre de jours (jour courant = 1) par les touches + et - (jusqu'à 99 jours).

• Le mode antigel devient actif en appuyant la touche AUTO ou après 2 minutes et une flèche fixe apparait au-dessus de la touche.

• Le mode antigel est annulé par la remise à zéro du nombre de jours antigel ou lorsque la durée spécifique est écoulée.

Antigel avec selection de la date de démarrage :

• Appuyer la touche

• Régler par + et - le nombre de jours d'antigel (jusqu'à 99 jours ; jour courant = 1).

• Appuyer une deuxième fois la touche et régler la date de début du mode antigel à l'aide des touches + et -

• La date de démarriage du mode antigel est enregistrée en appuyant la touche AUTO ou après 2 minutes et une flèche clignote au dessus de la touche jusqu'au jour pour lequel l'antigel a étéprogrammé.

• Lorsque l'antigel est actif, la flèche devient fixe.

• Le mode antigel est annulé par la remise à zéro du nombre de jours antigel ou lorsque la durée spécifiée est écoulée.

Antigel permanent :

• Appuyer la touche pendant 5 secondes : la dérogation antigel est valable pour une durée illimitée. Lorsque cette fonction est activée, une flèche fixe apparait au-dessus de la touche

• L'antigel sera annulé par le choix d'un autre mode de fonctionnement par les touches bleues (par exemple AUTO).

Antigel du ballon :

• L'antigel du gallon est automatiquement activé lorsquela température du gallon descend en-dessous de 4^ ;I'eau du gallon est alors rechauffee a 10^

Remarques :

• La protection antigel est assurée pour le gallon et pour chaque circuit chauffage quel que soit le réglage de la sonde d'ambiance correspondante. La température de l'ambiance en mode "antigel" est pré régée à +6°C. Cette valeur peut être modifiée si une sonde d'ambiance est raccordée (voir ANNEXE 1 Tableau de régages "Utilisateur", paragraphe # REGLAGES, ligne ANTIGEL AMB. A, B ou C).

• Le mode "antigel" permanent peut également être sélectionné par la télécommande téléphonique livrée en option.

• Dans le cadre d'une installation responsable plusieurs commandes à distance interactives configurées en monocircuit, la mise hors gel du gallon nécessite la sélection du mode antigel pour toutes les commandes à distance monocircuit et le cas échéant d'une commande à distance tout-circuit.

Toucherégime "été"forcé

8199N197

Le régime "été" permet la coupure du chauffage tout en permettant le rechauffage de l'eau chaude sanitaire.

• Pour activer cette fonction, appuyer sur la touche (située sous le volet) pendant 5 secondes.
• Le symbole apparait dans l'afficheur, puis le symbole "E" s'affiche lorsque le mode "été" est pris en compte par le régulateur.
• Pour désactiver le régime "été" manuel appuyer à nouveau sur pendant 5 secondes.

Remarques :

• cette fonction est indépendante de la fonction "coupure automatique du chauffage" en été lorsque la température extérieure dépasse la température extérieure de coupure de "chauffage" - voir "Réglages utilisateurs" (TEMP. ETE/HIVER). Dans ce cas, seul le symbole "E" apparait dans l'afficheur.
• cette touche est inactive sur les commandes à distance interactives configurées "MONOCIRCUIT" (voir la notice de l'option).
• pendant la coupure "été" les pompes sont remises en marche une fois parSEAimependant 1 minute, pour eviter leur gommage.

3.3 Régime MANUEL

Placer l'interrupteur D en position

Cette position peut être sélectionnée pour effectuer le réglage du brûleur par exemple ou en cas de défaillance de la régulationlectronique:

• le brûleur est mis en marche forçée
• la température de la chaudière n'est plus limitée par la régulation
• le thermostat de la chaudière (repère G) permet de régler la température chaudière
• les pompes sont mises en marche
• la régulation des vannes ne fonctionne pas, elles peuvent donc être manœuvrées manuellement si nécessaire
• l'afficheur est eteint.

D
F
G
8199N149 A

3.4 Coupure des pompes

Placer l'interrupteur F en position : cette position permet la coupure manuelle de toutes les pompes, par exemple pour tester le thermostat de sécurité sans chauffer toute l'installation.

En fonctionnement normal, cet interrupteur doit être placé en position "AUTO".

4. TEMPERATURES DE CONSIGNE CHAUFFAGE ET EAU CHAUBE SANITAIRE

Touches vertes 2

Les températures de consigne chauffage :

les températures pour les périodes "confort" (zone fon-cée dans la barre graphique) et pour les périodes "réduites" (zone claire dans la barre graphique) peuvent être réglées séparément pour chaque circuit A, B ou C (lorsque ceux-ci sont raccordés) de la maniere suivante :

• Sélectionner la température confort ou la température réduite pour le circuit souhaité par appuis successifs sur la touche.
• Régler la température à l'aide des touches + et -

Remarque : la barre graphique affiche le programme chiffage du jour courant pour le circuit affiché.
- Fin du réglage: après avoir effectué le réglage, l'affichage normal réapparait après 2 minutes ou en appuyant la touche

Tempé-rature	Plage de réglage	Réglage d'usine
Confort	5 à 30° CRéglage par pas de 0,5° Cà l'aide de + et -	20° C
Réduite	5 à 30° CRéglage par pas de 0,5° Cà l'aide de + et -	16° C

Remarque: à l'aide des touches ou le programme chauffage du jour courant pour chaque circuit raccordé peut être visualisé sur la barre graphique.

La température de consigne ballon :

• sélectionner la température de l'eau chaude sanitaire à l'aide de la touche verte
• régler la température moyenne de stockage de l'eau chaude sanitaire à l'aide des touches + et -
• Fin du réglage: après avoir effectué le réglage, l'affchage normal réapparait après 2 minutes ou en appuyant la touche

Tempé-rature	Plage de réglage	Réglage d'usine
Eau chaude sanitaire (température moyenne de stockage)	10 à 80°C Réglage par pas de 5°C à l'aide de + et -	60°C

Remarque: si aucune sonde d'eau chaude sanitaire n'est raccordée, l'action sur cette touche n'a peu effet.

La température de consigne piscine ou 2^ème prép rateur E.C.S: (voir chapitre 10.7)

• Sélectionner la température comport pour la piscine ou le 2ème préparateur par appuis successifs sur la touche
• régler la température moyenne de la piscine ou du 2ème préparer à l'aide des touches + et -

Remarque: la barre graphique affiche le programme de réchauffage du circuit affchéé pour le jour courant.
- Fin du réglage : après avoir effectué le réglage, l'affichage normal réapparait après 2 minutes ou en appuyant la touche © AUTO

Tempé-rature	Plage de réglage	Réglaged'usine
Confort	HG: position Hors-Gel du primaire de la piscine
	0,5°C à 35° C fonctionnement piscine	20°C
	36°C à 80°C fonctionnement type E.C.S. Le niveau de priorité sélectionné pour le circuit E.C.S. s'ap-plique également pour le deuxieme préparateur.

5. SELECTION D'UN PROGRAMME

- Programmes chauffage

Le régulateur DIEMATIC-Delta intégre d'origine 4 programmeschauffage P1,P2,P3 et P4.

D'origine, le programme P1 est actif (livraison d'usine).

Le programme P4 est personnelisable.

Le choix d'un programme P1, P2, P3 ou P4 est particulièrement utile pour adapter le chauffage au mode de vie des occupants (congés, travail en équipème...).

Pour selectionner un programme P1, P2, P3 ou P4 pour les circuits A, B ou C:

• selectionner le circuit à l'aide de la touche A,B,C : le nom du circuit apparait dans l'afficheur

• selectionner le programme P1, P2, P3 ou P4 à l'aide de la touche PROG

La validation de la seLECTION effectuee est automatique.

• Le programme sélectionné se déroulera automatiquement si aucune dérogation n'a été sélectionnée à l'aide des touches, , , ou après avoir appuyé la touche AUTO.

Pour personneliser le programme P4 voir chapitre 6.3.

- Programme balloon (Eau chaude sanitaire) :

Le régulateur intègre d'origine un programme eau chaude sanitaire préréglé d'usine.

Pour enregistrer un programme ballon personnelé, voir chapitre 6.3.

- Programme Auxiliaire :

Le régulateur intègre d'origine un programme du contact auxiliaire préréglé d'usine.

Pour enregistrer un programme personnelisé, voir chapitre 6.3.

Programme Standard :

Le programme standard peut être sélectionné en

appuyant sur la touche pendant 5 secondes : le programme P1 est activé et les programmes P4, ballon et auxiliaire adaptés aux besoin personnels évienttement enregistrés sont replacés par les réglages d'usine décrites ci-dessus.

Description des programmes

Programme	Périodes comport
P1	LU - DI : de 6h - 22h
P2	LU - DI : de 4h - 21h
P3	LU - VE : 5h - 8h , 16h - 22h SA, DI : 7h - 23h
P4 (réglage d'usine) voir chapitre 6.3.	LU - VE : 6h - 8h , 11h - 13h30, 16h - 22h SA : 6h - 23h DI : 7h - 23h

Remarque: à l'aide des touches ou le programme chauffage du jour courant pour chaque circuit raccordé peut être visualisé sur la barre graphique.

Programme balloon (réglage d'usine) :

JOUR	Chargement autorisé de :
Lu. à Di.	5h à 22h

Remarque: à l'aide de la touche 15 , le programme eau chaude sanitaire du jour courant peut être visualisé sur la barre graphique.

Programme auxiliaire (réglage d'usine) :

JOUR	Fonctionnement autorisé de :
Lu. à Di.	6h à 22h

6. REGLAGES "UTILISATEURS" (Voir tableau chronologique en ANNEXE 1 - pages 14-15) (REGLAGE DE L'HEURE - MESURES - PROGRAMMATION - REGLAGES DIVERS)

Les touches d'accès aux régliages et mesures (5) et les touches de programmation (6) situées sous le volet à gauche du module de commande permettent la modification des programmes et le réglage de différents paramètres.

Les paramètres seprésentent sous la forme de paragraphs possédant un titre précédé du symbole # et de lignes correspondant aux paramètres à régler :

• la touche :permet l'accès aux paragraphs
• la touche :permet de parcourir les lignes
• la touche permet le return à la ligne ou au paragraph préçédent.

La composition et l'ordre d'apparition des différents paragraphs sont disponibles en ANNEXE 1 (niveau utilisateurs).

• MESURES (voir § 6.2)

• PROG. (voir § 6.3)

• REGLAGES (voir § 6.4)

• HEURE.JOUR (voir § 6.1)

Remarque : les différents réglages et la programmation restent mémorisés même après une coupure de courant.

6.1 Réglage de l'heure et de la date - Heure d'été

Utiliser la touche pour selectionner le paragraphe # HEURE.JOUR.
- Sélectionner chaque ligne désirée par la touche et régler la valeur affichée par les touches + et -

HEURE D'ETE: Réglage possible AUTO ou MANU (d'usine: AUTO): le régulateur estprogrammé à l'avance pour passer automatiquement à l'heure d'éte le dernier dimanche de mars et à l'heure d'hiver le dernier dimanche d'octobre. En modifiant le réglage sur "manuel" (MANU) le changement automatique ne s'effectuera pas.

6.2 Mesures

Le paragraphe "#MESURES" permet la lecture des paramètres suivants (voir la liste en ANNEXE 1.)

• Température d'eau de la chaudière
• Température d'eau du circuit B
• Température d'eau du circuit C
• Température d'eau du ballon
• Température piscine

• Température ambiente A (le bouton de réglage de la commande à distance (colis BG 20) correspondante étant en position médiane)

• Température ambiente B (le bouton de réglage de la commande à distance (colis BG 20) correspondante étant en position mediane

• Température ambiente C (le bouton de réglage de la commande à distance (colis BG 20) correspondante étant en position médiane)
• Température extérieure
• Température des fumées
• Nombre d'heures de fonctionnement du brûleur (FCT. BRUL.)
• Nombre de démarrages de la chaudière (NB. IMPULS).

6.3 Programmation (personnalisation du programme P4, programme ballon et programme auxiliaire)

	Programme P4 (réglage d'usine) périodes comport :	Programme ballon (réglage d'usine) :5h - 22h : chargement autorisé
Lu. à Ve.:	6 à 8h, 11 à 13h30, 16 à 22h	Programme auxiliaire (réglage d'usine) :6h - 22h : fonctionnement autorisé de l'appareil raccordé
Sa. :	6h à 23h
Di. :	7h à 23h

Pour personneliser un programme :

• Inscrire dans les tableaux ci-contre (ou en ANNEXE
  2) les programmes personalisés, puis les enregistrres de la manière suivante :

• appuyer sur la touche pour sélectionner le paragraphe :

"PROG. 4 CIRC. A",
"PROG. 4 CIRC. B",
"PROG. 4 CIRC. C",
"PROG.BALLON",ou
"# PROG. AUXIL." (voir la liste des paragraphs en ANNEXE 1).
selectionner les lignes successives a l'aide de
Remarque : la programmation可以选择 pour la ligne "TOUS LES JOURS" est automatiquement recopiee sur les autres lignes mais reste modifiable individuellement jour par jour.
écrire les zones foncées à l'aide de la touche
et les zones claires à l'aide de la touche (1/2 heures par 1/2 heures).
- les zones foncées correspondant aux périodes de chauffage "confort", de chargement ballon autorisé ou de fonctionnement autorisé.
- les zones claires correspondant aux périodes de chauffage "réduit", de chargementallon non autorisé ou de fonctionnement non autorisé.
- utiliser la touche pour revenir en arrêté en cas d'erreur.
- procéder de la même façon pour chaque circuit s'il y a lieu.
- fin de la programmation: appuyer sur AUTO. A défaut, le programme écrit précédemment sera automatiquement validé au bout de 2 minutes.

Remarques :

• la touche STANDARD appuyée pendant 5 s. active P1 et permet de replacer le programme de tous les cir-cuits par leur réglage d'usine (voir ci-dessus).
• Sur les commandes à distance interactives configurées "MONOCIRCUIT", la touche STANDARD est sans effet - (voir notice livrée avec l'option support mural).

Programmes personalisés

PROG 4 CIRC...

Jours	Périodes "confort":

PROG 4 CIRC...

Jours	Périodes "confort":

PROG BALLON : eau chaude sanitaire

Jours	Période de chargement ballon autorisé :

PROG AUXIL.: contact auxiliaire

Jours	Période de fonctionnement autorisé :

6.4 Réglages

Accès aux paragraphs et lignes

(5)

8199N154

Utiliser la touche pour selectionner le paragraphe "# REGLAGES" (voir tableau en ANNEXE 1), puis afficher le paramètre youlu à l'aide de la touche

Régler à l'aide des touches + et - les lignes suivantes:

• BIP : permet de supprimer ou d'activer l'alarme sonore (d'usine : OUI)
• CONTRASTE: permet de régler le contraste de l'affichage à l'aide de + et -

ECLAIRAGE: permet d'activer ou de supprimer l'éclairage de l'afficheur. Cet éclairage est actif pendant les périodes "confort" (III), néanmoins si l'on appuie sur le clavier durant une période "réduit" (IV), l'afficheur s'éclaire pendant 2 minutes. Le réglage est validé après appui sur "AUTO".

• TEMP ET E / HIVER :
  permet le réglage de la tempéralité extérieure (stabilisée) au-dessus de laquelle la fonction chauffage sera automatiquement coupée :

• la (ou les) pompe(s) de chauffage sont coupées

• le brûleur ne démarre que pour les besoin en eau chaude sanitaire.

CALIBR. EXT : calibration sonde extérieure : permet de corriger la température affichée au tableau par rapport à la température extérieure réelle notamment en cas de longueur de cable importante.

Mesurer la température extérieure à l'aide d'un thermomètre, puis par + ou - régler la variation souhaitee de I'affichage.

CALIBR. AMB. ... : calibration d'ambiance :

• avec sonde d'ambiance : permet de corriger la températe affichée au tableau par rapport à la températe réelle de l'ambiance. Mesurer la températe

ambiente à l'aide d'un thermomètre, puis par + ou - régler la variation souhaitation de l'affichage.

exampie : T° ambiente mesurée = 20°C, T° affichée au tableau = 19°C : régler CALIBRATION sur + 1

Remarque : lorsqu'une commande à distance interactive est raccordée, effectuer ce réglage 2 heures après la mise sous tension, lorsque la température ambiente est stabilisée.

• le symbole E apparait dans l'afficheur.
  Si on regle ce paramètre sur NON, le chauffage ne sera jamais coupé automatiquement.

Remarque: ce réglage n'est pas accessible sur les commandes à distance interactives configurées "MONOCIRCUIT".

exampie : T° extérieure réelle mesurée à l'aide d'un thermomètre = 10°C, T° affichée au tableau 11°C : régler. CALIBRATION sur - 1 par - .

Remarque : la calibration ne prend effet qu'après quelques dizaines de secondes et l'affichage n'est corrigé qu'au bout de ce laps de temps.

• sans sonde d'ambiance : permet de calibrer la régulation par rapport à la température ambiente réelle. Mesurer la température ambiente à l'aide d'un thermo

mêtre dans une piece représentative, puis par + ou afficher la variation souhaitation de la température ambiente. Ce réglage n'est à effectuer qu'après stabilisation des températures.

exampie : T° consigne = 20°C, T° mesure = 19°C : régler CALIBRATION sur + 1.

Remarque 1: la calibration ne prend effet qu'après quelques dizaines de secondes et l'affichage n'est corrigé qu'au bout de ce laps de temps.

Rémarque 2 : la température piscine peut être calibrée par CAL.AMB A.

• ANTIGEL AMB. ... : Antigel ambiance : permet de régler la température ambiente minimale maintainue en mode antigel pour chaque circuit. Cette température n'est contrôle que si la sonde d'ambian

ce est raccordée. Sans sonde d'ambiance, ce paramètre n'est pas affiché et la température de consigne est fixée à 6^ (non régliable).

7. MESSAGES - ALARMES

En cas de dysfonctionnement l'affichage peut compter les messages suivants doublés d'une alarme sonore (2

bips par minute sur 10 minutes) que l'on peut arrêter par appui sur une touche quelconque.

MESSAGE	CAUSE PROBABLE	REMEDE
RACCROCHEZ-MOI(message affché unique-ment sur une commandeà distance interactivedéconnectée du supportmural)	La commande à distance est déconnectee de son support depuis plus de 2 heures(àprouses une charge de 24 heures) etnecessite la recharge (tous les réglages etparamètres restent néanmoins mémorisésmeme après une coupure).	Remettre le module sur son supportmural.
VOIR CAD(voir commandeà distance)(s'affiche uniquement si unecommandeà distance analogue type BG20est raccordée)	S'affiche lorsque l'on appuie sur la touche bleue AUTOou du module de commande dela chaudière ou du support mural et lorsque le selec-teur de mode de fonctionnement de la commande àdistance analogique (BG20) "C - " - " " est en position C ou "	Pour pouvoir sélectionner le mode AUTOou à partir du modu-le de commande de la chaudière ou du support mural, il faut placer le sélecteur 3 positions "C - " - " " de lacommande à distance BG20 en positionautomatique : "
Sur le module CDI* mural:DEFAULT COMMU.(défaut de communication):Signifie qu'il n'y a plusde communication entrele module et la chaudiere depuis plus de 5 mn.	-l'interrupteur marche/arrêt rep. C (voir p. 2) de la chaudière est en position "arrêt" . Dans ce cas le mes-sage signifiè que la chaudière a été coupée et quela CDI* ne peut pas communiquer avec celle-ci.	-l'affichage redevienda normal à la mise sous tension de la chaudière. La CDI* étant alimentée par une batterie, lemessage "DEFAULT COMMU." sera maintenu durant l'autonomie de celle-ci(environ 2 heures).
	-l'interrupteur "AUTO/ " " est en position manuelle	- placer l'interrupteur "AUTO/ " " en position "AUTO"
	-panne de courant à la cave,	- vérifier l'installation électrique
	-coupure de cable	- vérifier les connections et appeler-vous installateur.
	-un faux contact au niveau du cable de liaison dans la chaudière, ou dans le support mural.- panne de la régulation.
Sur le module de com-mande de la chaudière:DEFAULT COMMU.(défaut de communication):Signifie qu'il n'y a plusde communication entrele module et la chaudière depuis plus de 5 mn.	-mauvais contact au niveau des connecteurs 20 points-coupure du cable platpanne de la régulation	- vérifier les connections et appeler votreinstallateur
DEFAULT BRULEURLe circuit de commandedu bruleur est interrompu	-brûleur débranchéthermostat de chaudière rep. G (voir p. 2) régledtoprisbas	-brancher le connecteur du brûleur
	-thermostat de sécurité rep. B (voir p. 2) déclenché	-le placer en position maxi
	-le brûleur est en dérangement, etc....	-le réarmer et appeler votre installerateur
	-contact de sécurité (CS) ouvert (dans le cas où le para-mètre CHAUD. C.S. dans les "Réglages Installateurs"-page # DIVERS est régé sur NON.	- réarmer le brûleur ou appeler votreinstaller.
		-appelez votre installerateur
-DEFAULT S. CHAUD-DEFAULT S. EXT.- DEFAULT S. DEP. B.- DEFAULT S. DEP. C.- DEFAULT S.PISCINE.- DEFAULT S. AMB. A.- DEFAULT S. AMB. B.- DEFAULT S. AMB. C.- DEFAULT S. ECS.- DEFAULT S. FUMEE	Le circuit de la sonde correspondanteest coupée ou en court circuit	Pour effacer le message, couper momen-tanément l'alimentation électrique de la chaudière par l'interrupteur Marche/Arrêtet prévenir votre installerateur.Il est néanmoins possible de fonctionner en mode "Manuel" sur la partie de l'ins-tallation concernéeVoir les remarques ci-après.

Remarques :

- DEFAULT S. CHAUD et DEFAULT S. EXT :

Toute l'installation passe automatiquement en mode "Manuel": le brûleur est commandé par le thermostat de chaudière G. Toutes les pompes tournent et les vannes ne sont plus alimentées. Celles-ci peuvent être manoeuvrées manuellement si nécessaire.

Le réglage de la température s'effectue par le thermostat de chaudière G.

- DEFAULT S. DEP. B et DEFAULT S. DEP. C :

Le circuit concené passer automatiquement en mode "Manuel", la pompe tourne et la vanne n'est plus alimentée. Celle-ci peut être manoeuvrée manuelle si nécessaire. Le réglage de la température s'effectue par le thermostat de chaudière et les vannes.

- DEFAULT S.PISCINE

Fonctionnement automatique en configuration sans son de piscine

- DEFAULT S. AMB. A, DEFAULT S. AMB. B et DEFAULT S. AMB. C :

Fonctionnement automatique en configuration sans son de d'ambiance.

- DEFAULT S. ECS :

Le rechauffage de l'eau chaude sanitaire n'est plus assures en automatique. Pour assurer la production d'eau chaude sanitaire, passer au régime manuel à l'aide del'interrupteur "AUTO/"" - voir chapitre 3. La température de charge du gallon est égale à la température de la chaudière.

- DEFAULT S. FUMEE :

Ce défaut n'a pas d'incidence sur les différencs fonctionnements.

8. MISE EN SERVICE OU REDEMARRAGE APRES UN ARRET PROLONGE

La première mise en service doit être effectuee par I'installateur.

Avant l'allumage de la chaudière, vérifier que l'installation est bien remplie d'eau.

Effectuer la mise en route dans l'ordre chronologique indiqué ci-après :

• vérifier que les interrupteurs D et F sont en position AUTO,
• vérifier que le thermostat G est sur la position AUTO (entre repère 8 et 9),

• vérifier que le thermostat de sécurité B est bien armé. Pour cela, dévisser le capuchon hexagonal du thermostat de sécurité et appuyer à l'aide d'un tournevis sur le bouton de réarmement,

• mesure l'interrupteur marche/arrêt C en positionMarche ①

• les températures de consigne pour chaque circuit, et la température de l'eau chaude sanitaire peuvent être régles à tout moment à l'aide des touches 2 - voir chapitre 4.
• sélectionner le mode de fonctionnement à l'aide des touches 4 - voir chapitre 3.1.
• sélectionner le ou les programme(s) chauffage pour chaque circuit - voir chapitre 5.

ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR"

• Voir les explications au chapitre 6 - pages 8 à 10.

• Les paragraphs et lignes sont disponibles dans leur ordre d' apparition.

Remarque: en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche AUTO.

APPUYER	AFFICHAGE	PARAMETRE REGLE	REGLAGE USINE
puis	# MESURES	Permet la lecture des valeurs ci-dessous :
	TEMP CHAUDIERE	- Température d'eau de la chaudière
	TEMP DEPART B*	- Température d'eau du circuit B
	TEMP DEPART C*	- Température d'eau du circuit C
	TEMP BALLON*	- Température d'eau du gallon ECS
	TEMP AMB. A*	- Température ambiente A (potentiomètre en position médiane)
	TEMP. PISCINE	- Température piscine
	TEMP AMB. B*	- Température ambiente B (potentiomètre en position médiane)
	TEMP AMB. C*	- Température ambiente C (potentiomètre en position médiane)
	TEMP EXT.	- Température extérieure
	TEMP FUMEES*	- Température des fumées
	FCT. BRUL.	- Nombre d'heures de fonctionnement de chaudière (non réinitialisable)
	NB IMPULS.	- Nombre de démarrages de la chaudière (non réinitialisable)
	CTRL CDI (1) - CTRL UC (2)	- Informations réservées au technicien
puis	# PROG 4 CIRC.A*	Programme chauffage P4 du circuit chaudérique A s'il est raccordé	LU, MA... ... VE : 6h - 8h, 11h - 13h30, 16h - 22h SA : 6h - 23h DI : 7h - 23h
	PROG TOUS LES JOURS	- Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes "confort" à l'aide de la touche ou les périodes à temp. réduite à l'aide de la touche . Ces périodes s'inscrivent par 1/2 h sur la barre de program-mation de l'afficheur. La programmation可以选择 pour la ligne "TOUS LES JOURS" est automatiquement recopiee sur les autres lignes puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., le programme P4, les programmes BALDON et AUXIL. sont effacés et replacés par le réglage usine.
	PROG LUNDI
	PROG MARDI
	PROG MERCREDI
	PROG JEUDI
	PROG VENDredi
	PROG SAMEDI
	PROG DIMANCHE
puis	# PROG 4 CIRC.B*	Programme chauffage P4 du circuit vanne B s'il est raccordé	comme ci-dessus
	Lignes comme ci-dessus	(comme ci-dessus)
puis	# PROG 4 CIRC.C*	Programme chauffage P4 du circuit vanne C s'il est raccordé	comme ci-dessus
	Lignes comme ci-dessus	(comme ci-dessus)
puis	# PROG BALLON*	Programmation du bonon (si la sonde ECS est raccordée)	5h - 22h
	PROG TOUS LES JOURS	- Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes de charge autorisée par . Les périodes de charge bondon non autorisé par . Ces périodes s'inscrivent par 1/2 h sur la barre de programmation de l'afficheur. La programmation可以选择 pour la ligne "TOUS LES JOURS" est automatiquement recopiee sur les autres lignes puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., le programme P4, les programmes BALDON et AUXIL. sont effacés et replacés par le réglage usine.
	PROG LUNDI
puis	PROG MARDI
	PROG MERCREDI
	PROG JEUDI
	PROG VENDredi
	PROG SAMEDI
	PROG DIMANCHE
puis	# PROG AUXIL	Programmation du contact auxiliaire (ex : pompé de bouclage ECS)	6h - 22h
	PROG TOUS LES JOURS	Programmer pour chaque ligne ci-contre ou les lignes choisisies, les périodes de fonctionnement de l'appareil raccordé à l'aide de la touche . Ces périodes s'inscrivent par 1/2 h sur la barre de programmation de l'afficheur. La programmation可以选择 pour la ligne "TOUS LES JOURS" est automatiquement recopiee sur les autres lignes puis modifiable individuellement jour par jour. En appuyant la touche STANDARD pendant 5 s., le programme P4, les programmes BALDON et AUXIL. sont effacés et replacés parle réglage usine.
	PROG LUNDI
	PROG MARDI
	PROG MERCREDI
	PROG JEUDI
	PROG VENDredi
	PROG SAMEDI
	PROG DIMANCHE

ANNEXE 1 - TABLEAU DES REGLAGES "UTILISATEUR" (suite)

• Voir les explications au chapitre 6 - pages 8 à 10.
• Les paragraphs et lignes sont données dans leur ordre d'apparition.

Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche

APPUYER	AFFICHAGE	PARAMETRE REGLE	REGLAGE USINE	PLAGE DE REGLAGE	REGLAGE CLIENT
puis	# REGLAGES	Les paramètres suivants peuvent être régliées par les touches + et -
	BIP	- La régulation est équipée d'un dispositif d'alarme sonore (voir § 7. MESSAGES - ALARMES). Si l'on veut déconneter le bruiteur, régler sur "NON".	OUI	OUI ou NON
	CONTRASTE	- permet le réglage du contraste de l'afficheur par les touches + et -
	ECLAIRAGE	- permit de selectionner l'éclairage de l'afficheur. L'éclairage est assure si le programme affché est en période comport.	OUI	OUI ou NON
	TEMP ETE/HIVER	- Température extérieure de non-chauffage	22°C	15 à 30°C, NON
	CALIBR. EXT	- Calibration de la sonde extérieure	0,0	-5,0 à +5,0 K
	CALIBR. AMB. A*	- Calibration de l'ambiance du circuit A. La modification de cette valeur doit se faire avec la sonde d'ambiance en position médiane (3).	0,0	-5,0 à +5,0 K
	ANTIGEL. AMB. A*	- Température ambiente d'activation de l'antigel comme pour le circuit A	6°C	0,5 à 20°C
	CALIBR. AMB. B*
	ANTIGEL. AMB. B*	comme pour le circuit A
	CALIBR. AMB. C*	comme pour le circuit A
	ANTIGEL. AMB. C*	comme pour le circuit A
puis	# HEURE.JOUR	Réglages de l'horloge
	HEURES	- des heures par + et -
	MINUTES	- des minutes par + et -
	JOUR	- du jour par + et -
	DATE	- permet si nécessaire de régler la date
	ANNÉE	et l'année par + et -
	HEURE ÉTÉ	- L'heure est automatiquement avancée d'une-heure le dernier dimanche de mars et reculée d'une-heure le dernier dimanche d'octobre pour tener compte de l'heure d'étée.Cette fonction peut être supprimée en régliant sur "MANU" à l'aide des touches + et -.	AUTO	AUTO ou MANU

• La ligne ou le paragraphe n'est affiché que pour les options, circuits ou sondes effectivement raccordés.
  (1) CDI = Commande à distance interactive
  (2) U.C. = Unité centrale
  (3) sonde d'ambiance analogique (colis BG 20)

Remarque : l'utilisateur ne doit pas toucher aux "Réglages Installateur" ni au mode "TESTS" mentionnés dans la notice de raccordement et d'installation.

PROGRAMMES CHAUFFAGE:

P1 : sélectionné pour circuit :

JOUR	Périodes "confort":
Lu. à Di.	6h à 22h

P2 : sélectionné pour circuit :

JOUR	Périodes "confort":
Lu. à Di.	4h à 21h

P3 : sélectionné pour circuit :

JOUR	Périodes "confort":
Lu. à Ve. Sa., Di.	5h à 8h, 16h -à 22h 7h à 23h

P4 (réglage d'usine) sélectionné pour circuit : ....

JOUR	Périodes "confort":
Lu. à Ve. Sa. ...	6h à 8h, 11h à 13h30, 16h à 22h 6h à 23h 7h à 23h
Di.

Programme balloon (réglage d'usine) :

JOUR	Chargement autorisé de :
Lu. à Di.	5h à 22h

Programme auxiliaire (réglage d'usine) :

JOUR	fonctionnement autorisé de :
Lu. à Di.	6h à 22h

PROGRAMMES "STANDARD":

La touche STANDARDS appuyée pendant 5 secondes permet d'activer P1 et remplace les programmes de tous les circuits par leur réglage d'usine.

PROGRAMMES PERSONNALISES

PROG 4 CIRC ...

Jours	Périodes "confort":

PROG 4 CIRC ...

Jours	Périodes "confort":

PROG 4 CIRC ...

Jours	Périodes "confort":

PROG BALLON : eau chaude sanitaire

Jours	Période de chargement ballon autorisé :

PROG AUXIL.: contact auxiliaire

Jours	Période de fonctionnement autorisé :

Installateur :

Société de service :

De Dietrich

THERMIQUE

BP 30 - 57, rue de la Gare

F - 67580 MERTZWILLER

图 0388802700-Fax:[phone]

N° IRC : 347 555 559 RCS STRASBOURG

MONTAGE, RACCORDEMENTS ELECTRIQUES ET REGLAGES INSTALLATEUR

Tableau Diematic-Delta

SOMMAIRE

1. MONTAGE 18

9.1 Montage du tableau DIEMATIC-Delta 18
9.2 Montage de la sonde chaudiere 18
9.3 Montage de la sonde extérieure 18
9.4 Montage des options 18

1. RACCORDEMENTS ELECTRIQUES 19

10.1 Raccordement de l'alimentation 20
10.2 Raccordement electrique des sondes 20
10.3 Raccordement du circuit direct sans vanne melangeuse (circuit A) 20
10.4 Raccordement d'un circuit chauffage avec vanne mélangeuse 21
10.5 Raccordement de deux circuits chauffage avec vanne mélangeuse 21
10.6 Raccordement des autres options 21

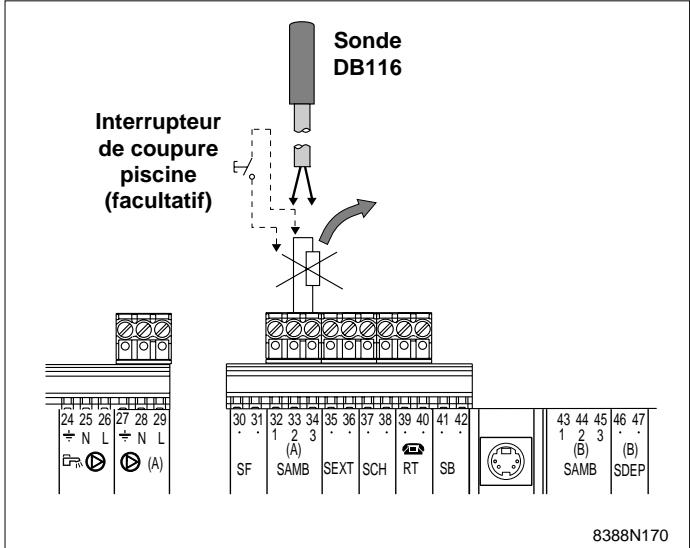

10.7 Raccordement d'une piscine 22
10.8 Raccordement d'un second préparateur ECS 23

1. RÉGLAGES "INSTALLATEUR" 24

11.1 Réglages 24
11.2 Tableau des réglages installateur 25
11.3 Explications des régles "installateur" 26

1. CONTROL DES PARAMETRES ET DES ENTRÉES/SORTIES (Mode TESTS) 28
2. UTILISATION D'UN SUPPORT MURAL 30

9.1 Montage du tableau DIEMATIC-Delta

Pour la mise en place et la fixation du tableau, se reporter aux indications du feuillet de montage situé au milieu de la notice livrée avec la chaudière.

9.2 Montage de la sonde chaudière

Mettre en place le bulbe de la sonde dans l'orifice du doigt de gant prévu à cet effet (voir feuillet de montage de la chaudière).

9.3 Montage de la sonde extérieure

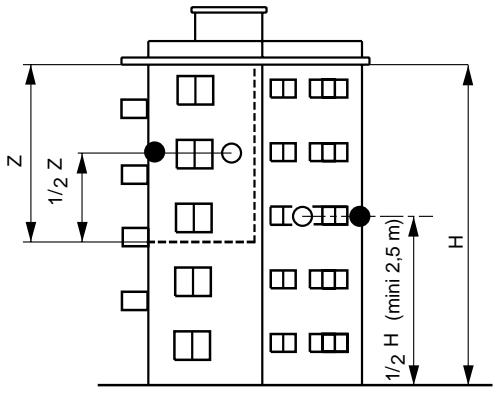

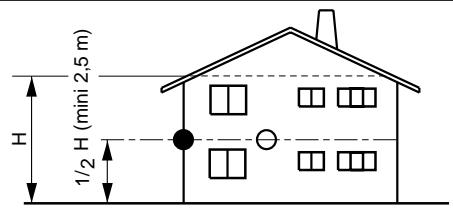

La sonde extérieure se monte sur la façade extérieure correspondant à la zone chauffée. Elle doit être aisément accessible.

H : hauteur habitée à contrôle par la sonde
: emplacement conseillé sur un angle
: emplacement possible (en cas de difficultés)
Z : zone habité à contrôle par la sonde

8800N1

La sonde doit être place en pleine façade extérieure de façon à être sous l'influence directe des variations météorologiques, sans toutefois être sous l'influence directe des rayonnements solaires.

Emplacements déconseillés :

8800N2 A

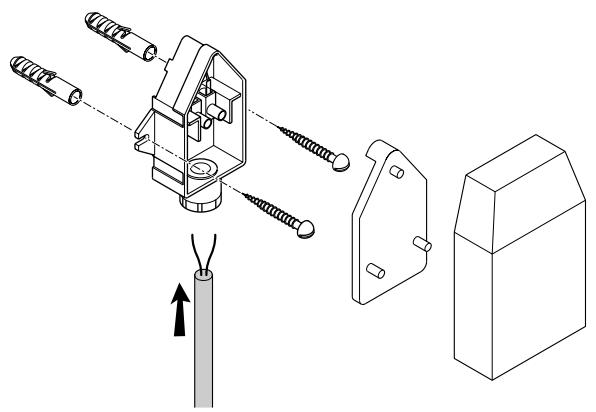

Mise en place :

La sonde extérieure se fixe sur le mur extérieur à l'aide des accessoires livrés : 2 vis à bois CB 4 + chevilles.

8800N3

9.4 Montage des options

Se reporter à la notice livrée avec l'option.

10. RACCORDEMENTS ELECTRIQUES

Attention : Les raccordements électriques doivent être effectuels par un professionnel qualifié.

Le câblage électrique ayant été soignement contrôle en usine, les connexions interieures du tableau de commande ne doivent enaucun cas être modifiées. Les raccordements electrométriques de la chaudière sont à effectuer selon les prescriptions des normes en vigueur

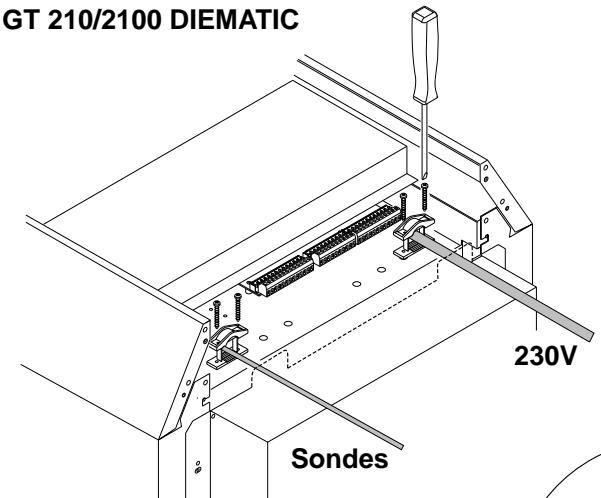

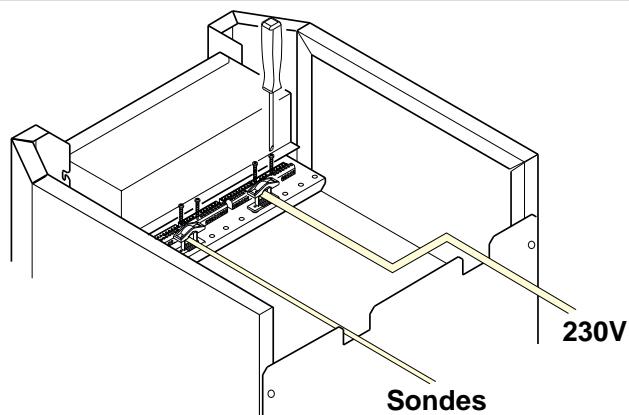

Tous les raccordements s'effectueront sur les borniers prévus à cet effet à l'arrière du tableau de commande.

Les câbles de raccordement pourront être aménés à l'intérieur de la chaudière par les découvertes existant dans le panneau arrêté de la chaudière, celles-ci permettent l'utilisation eventuelle de chemins de câbles du commerce.

en respectant les indications portées sur les schémas électriques livrés avec l'appareil et les directives données ci-après. La mise à la terre doit être conforme à la norme NF C 15 100.

La fixation de ces câbles sur la tôle arrêté du tableau se fera à l'aide de serre-câbles (serre-câbles livrés dans un sachet séparé) qui seront à monter sur la tôle (voir schéma ci-dessous).

Important: le courant maximal pouvant être commuté par sortie est 2 A cos = 0,7 ( = 450W ).

GT 110/1100 DIEMATIC GT 210/2100 DIEMATIC

8199N100 A

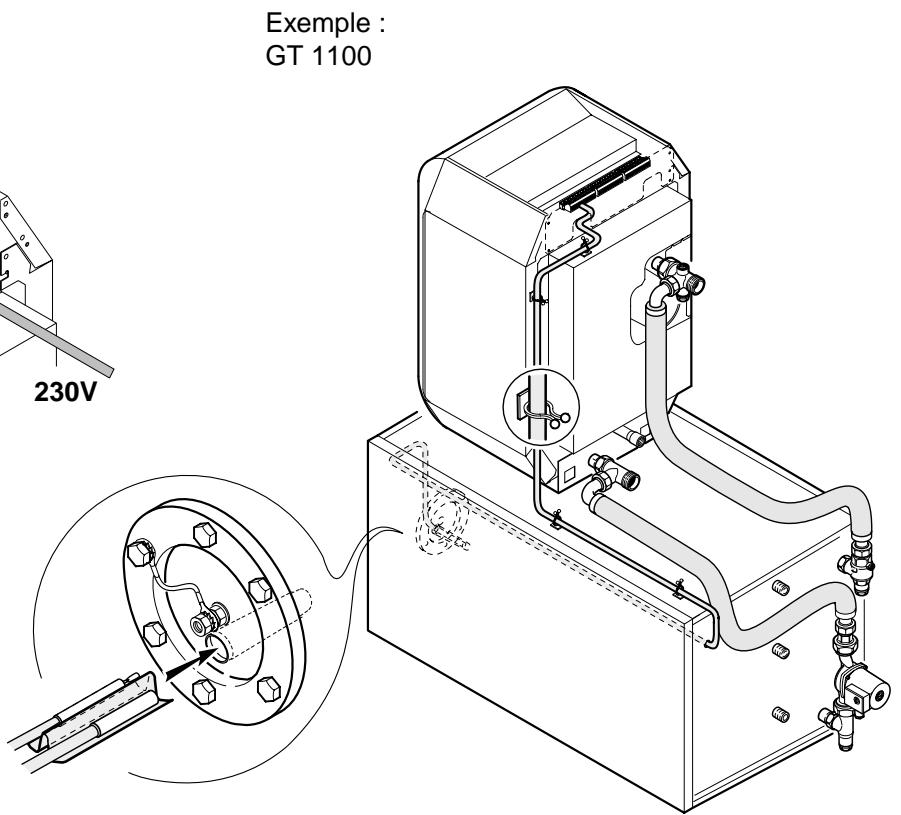

Mise en place du bulbe dans le doigt de gant du préparateur

8199N343

GT 1100 V DIEMATIC

8199N152

10.1 Raccordement de l'alimentation

Le raccordement de l'alimentation se fait à l'aide d'un cable 3 fils - section 1,5mm^2 aux bornes 1, 2, 3.

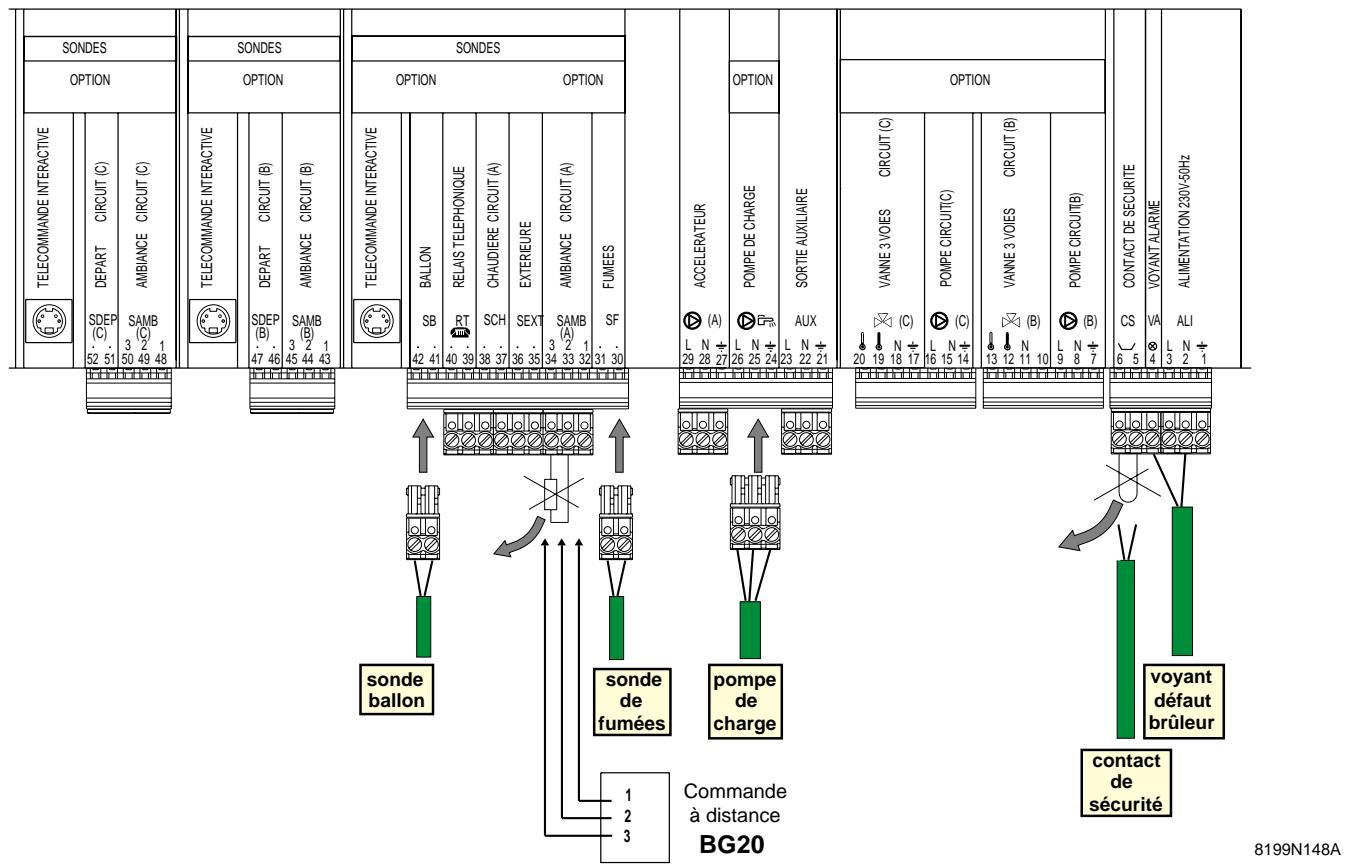

10.2 Raccordement electrique des sondes

Les connecteurs des câbles de sondes sont bleus et les connecteurs des câbles de raccordement 230 V sont gris.

Ramener les câbles de sonde vers l'arrière du tableau.

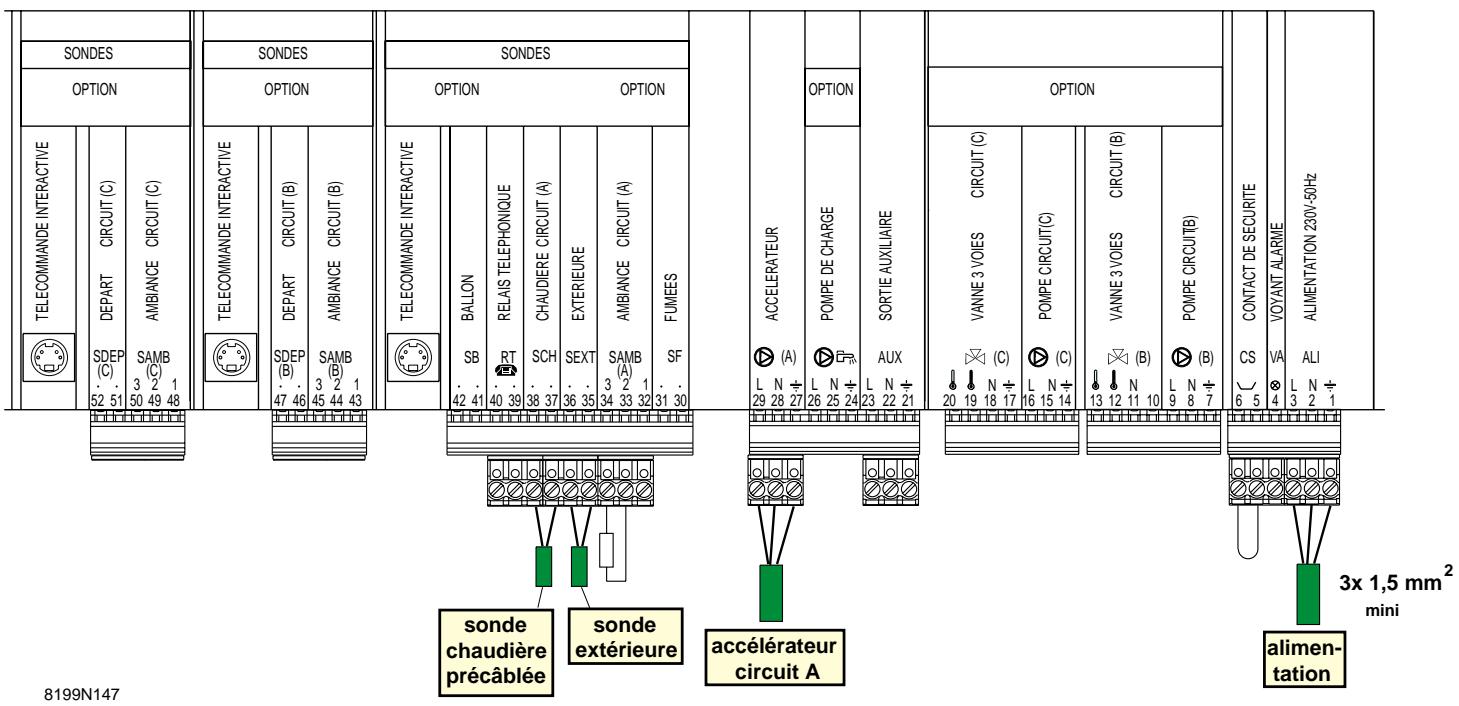

Le branchement s'effectue sur le bornier de sondes :

35-36 :sonde extérieure (SEXT)

37-38 : sonde chaudière (SCH) - raccordés d'usine.

IMPORTANT : il faut séparer les cables de sonde des circuits 230 V :

• dans la chaudière : utiliser à cet effet les 2 passifs situés de part et d'autre de la chaudière.
• en dehors de la chaudière : utiliser 2 conduits ou chemins de câbles distants d'au moins 10 cm.

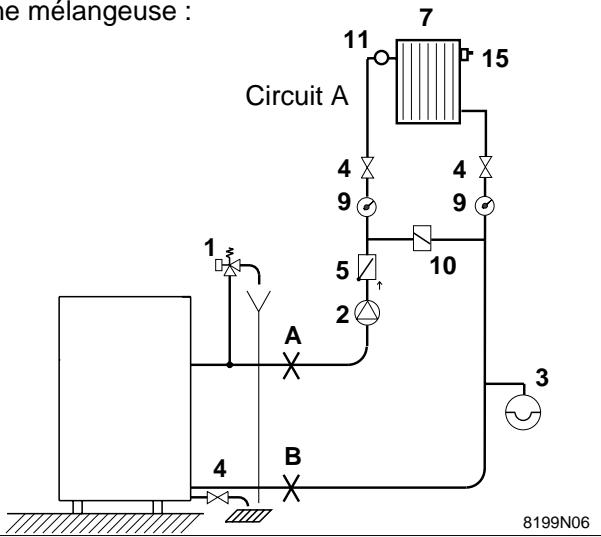

10.3 Raccordement du circuit direct sans vanne mélangeuse (circuit A)

1 Soupape de sécurité 3 bar + manometre
2 Circulateur
3 Vase d'expansion
4 Vanne
5 Clapet antiretour
7 Corps de chauffe
9 Thermomètre
10 Soupape différentielle
11 Robinet thermostatique
15 Purgeur manuel

A-B Points de raccordement d'un ballon d'eau chaude sanitaire

• accélérateur circuit (A) : brancher les 3 fils de l'accélérateur sur les bornes 27-28-29 en respectant les bornes phase (L), neutre (N) et terre (1÷)

Exemple d'installation circuit chaudiere (direct) sans vanne mélangeuse : 7

• Commande à distance analogue avec sonde d'ambiance (Option BG20 pour le circuit A) :

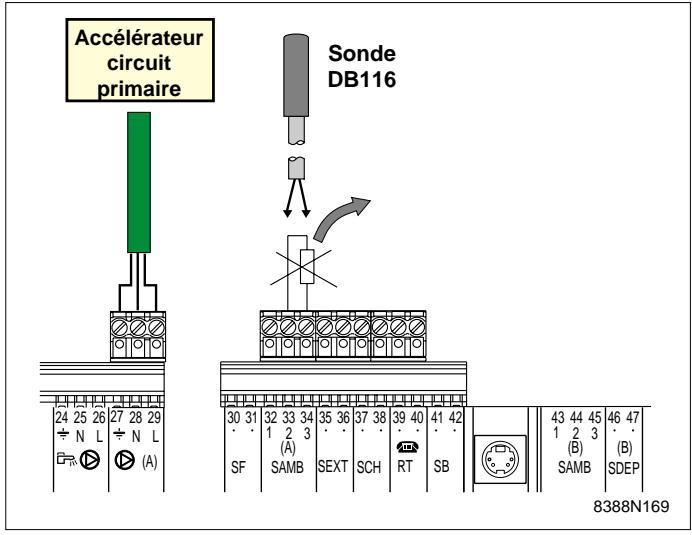

SAMB (A): sur le bornier de sondes, restorer la résistance montée entre les bornes 33 et 34 du bornier et raccorder les 3 fils de la sonde (1,2,3) sur les bornes numérotées (32-33-34).

• commande à distance interactive (option DB118): se branche sur le connecteur rond (MiniDin) ou sur le connecteur 4 plots situé derrière le connecteur rond (MiniDin) (se conformer à la notice livrée avec l'option).

10.4 Raccordement d'un circuit chauffage avec vanne mélangeuse (circuit B)

Le raccordement d'un circuit avec vanne nécessite le montage de l'option platine + sonde pour 1 vanne

-colisDB115.

Se reporter au feuillet livre avec l'option.

10.5 Raccordement de deux circuits chauffage avec vanne mélangeuse (circuits B et C)

Le raccordement de deux circuits avec vanne nécessite le montage de deux options platine + sonde pour 1

vanne - colis DB115 - se reporter au feuillet livre avec l'option.

10.6 Raccordement des autres options

Raccordement d'un ballon ECS :

• Dans le cas d'une chaudière GT 1100 DIEMATIC ou GT 2100 DIEMATIC, faire cheminer le cable de sonde (colis DB 116) selon le schéma de la page 19.

• brancher la sonde ballon sur les bornes~41-42 du bornier de sondes (SB) avec le connecteur bleu 2 plots

• raccarder la pompe de charge sur les bornes 24-25-26 avec le connecteur gris 3 plots en respectant les bornes de phase (L), neutre (N) et terre (1±)

Raccordement d'une sonde fumées (SF) : la sonde de fumées est à brancher sur les bornes 30-31 avec le connecteur bleu 2 plots.

Raccordement d'un thermostat de fumées (TF) (en cas d'utilisation en alternance avec une chaudière bois): le raccordement du thermostat de fumées se fait sur les bornes 5-6 (CS) après avoir retire le pont existant.

Raccordement d'un contact de sécurité (CS) : bornes 5-6 après avoir retiret le pont : permet le raccordement d'un dispositif externe de sécurité (ex: pressostat de manque d'eau, sécurité incendie, ...). Si ce contact est ouvert, le brûleur est coupé et une alarme est déclenchée.

Raccordement d'une vanne de sécurité fioul (pour la Suisse): le raccordement s'effectue sur les 3 bornes numéroétées 100, 101, 102 et marquées "MV" situées sous le capot de protection du tableau. Le raccordement de ce composant doit être effectué par un professionnel qualifié lors du raccordement du brûleur.

Raccordement d'unvoyantdéfautbrûleur(VA)：se fera sur les bornes4 et 22(Phase presente en cas de défaut brûleur).

Raccordement de la télécommande téléphonique : se fera sur les bornes 39 et 40.

10.7 Raccordements d'une piscine

La régulation Diomatic Delta offre la possibilité de piloter un circuit piscine dans 2 cas de figure :

• Diomatic Delta régule le circuit primaire (chaudière / échangeur) et le circuit secondaire (échangeur / bassin). Dans ce cas, se reporter au § 10.7.1.

• La piscine dispose déjà d'un système de régulation que l'on souhaite conserver. Dans ce cas, Diomatic Delta peut piloter uniquement le circuit primaire chaudière / échangeur. Se reporter au § 10.7.2.

10.7.1 Diomatic Delta régule le primaire et le secondaire

• Utiliser la fonction TPC J et régler sa valeur à un température correspondant aux besoin de l'échangeur (généralement 80^ ).
• Régler la pente du circuit A à 0.
• Configurer le circuit A en piscine : CIRC.A : PISCI.
• Brancher l'accélérateur du circuit primaire chaudière / échangeur sur la sortie pompe A.

La température TPC J est alors assurée durant les périodes comport du programme A en ete comme hiver.

• Brancher la sonde seconde (colis DB 116 en option) sur l'entrée S.AMB A entre 2 et 3. Cette sonde indique la température de l'eau de la piscine. Sa valeur peut être lui dans le #MESURE sous TEMP.PISCINE. (Pour prendre en compte la sonde, I"INFL.S.AMB.A" doit être différente de 0).
• La consigne peut être régée par 日 日 de 0,5 à 35^ .

10.7.2. Diematic Delta pilote le primaire uniquement

• Utiliser la fonction TPC J et régler sa valeur à un température correspondant aux besoin de l'échangeur (généralement 80^ ).
• Régler la pente du circuit A à 0.

• Configurer le circuit A en piscine : CIRC.A : PISCI.

• Brancher l'accélérateur du circuit primaire chaudière / échangeur sur la sortie accélérateur A.

La température TPC J est alors assurée durant les périodes comport du programme A en été comme hiver.

- Programmation hora de la pompe du circuit secondaire

La pompe du circuit secondaire peut etre raccordee sur la sortie AUXILIAIRE (bornes 21, 22 et 23).

Selectionner S.AUX : PISCINE ce qui a pour effet de pilo-

ter la pompe raccordée à la sortie AUX durant les périodes de fonctionnement "Jour" du circuit A.

- Mise à l'arrêt

Pour bloquer le fonctionnement de la piscine, on peut raccorder un interrupteur à contacts dorés sur l'entrée S.AMB A entre 1 et 2. Lorsque cet interrupteur est fermé la piscine est arrêtée, sans protection hors gel en hiver.

Par contre, le hors gel du circuit primaire pourra etre obtenu en choisissant TEMP PISCINE : HG par les touches + et -, l'interrupteur precedemment cité etant dans ce cas ouvert.

Dans tous les cas, pour l'hivernage de votre piscine, contacter votre pisciniste.

10.8 Raccordement d'un second préparateur eau chaude sanitaire

S'il s'avéré nécessaire de-disposer d'un second préparateur d'eau chaude sanitaire devant être régulé etprogrammeindependamment du premier,il est possible,pour cela,d'utiliser le circuit piscine.

• Configurer CIRC.A en piscine selon les modifications du paragraphe 10.7.1.
• Mettre en place la sonde (colis DB 116) dans le doigt de gant du second préparateur d'eau chaude sanitaire
• Brancher la sonde sur l'entrée S.AMB A entre 2 et 3 (voir schéma ci'avant). Cette sonde indique la température moyenne de stockage du second gallon. Sa valeur peut être lui dans le # MESURE sous TEMP.PISCINE.
• Régler la consigne "Piscine" dans la plage 36 - 80^ pour obtenir un fonctionnement de type préparateur d'eau chaude sanitaire.

11. RÉGLAGES "INSTALLATEUR"

Les réglages ci-après concernent diverses fonctions, ainsi que la configuration de l'installation. Ils ne peuvent être modifiés que par un professionnel.

Remarque : les différents paramètres et réglages restent mémorisés même après une coupure de courant.

8199N405

11.1 Réglages

Les différents paramètres régibles sont disponibles dans leur ordre d'apparition dans le "tableau des réglages installateur" ci-après.

L'accès aux réglages ci-après s'effectue en appuyant

pendant 5 secondes sur la touche installateur située sous le volet du module de commande.

Utiliser la touche pour selectionner le paragraphe désiré et pour selectionner la ligne.
- Modifier le paramètre de chaque ligne à l'aide des touches + et -
- En fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche

Remarque : il est possible de rétablier les régliages d'usine des paramètres (niveau utiliser et installer) sans modifier les programmes en appuyant simultané

ment les touches et STANDARl ; le regulateur affichera "RESET PARAM" pendant 10 secondes. Cette fonction n'effecte ni les compteurs horaires, ni les compteurs d'impulsion.

11.2 Tableau des réglages installateur

• Voir les explications au chapitre ci-après.

• Les paragraphs et lignes sont données dans leur ordre d'apparition.

Remarque : en fin d'intervention, les données sont mémorisées après 2 minutes ou en appuyant sur la touche © AUTO

APPUYER	AFFICHAGE	PARAMETRE REGLE	REGLAGE USINE	PLAGE DE REGLAGE	REGLAGE CLIENT
5s. puis	# LINGUE FRANCAIS	Sélection de la langue	FRANÇAIS	DEUTSCH ENGLISH
puis	# TEMP LIMITES	Réglage des températures limites
	MAX CHAUD	Réglage de la température maximale de fonctionnement de la chaudière	75°C	50 à 95°C
	MIN CHAUD.	Réglage de la température minimale de fonctionnement de la chaudière	30°C	30 à 50°C
	TPC J	Température de pied de courbe de chauffe en mode jour (circuit A)	NON	NON, 20 à 90°C
	TPC N	Température de pied de courbe de chauffe en mode nuit (circuit A)	NON	NON, 20 à 90°C
	MAX CIRC. B*	Réglage de la température maximale de départ B (vanne 3 voies B)	75°C	40 à 95°C
	MIN CIRC. B*	Réglage de la température minimale de départ B (vanne 3 voies B) activée par l'antigel installation	20°C	10 à 50°C
	MAX CIRC. C*	Réglage de la température maximale de départ C (vanne 3 voies C)	75°C	40 à 95°C
	MIN CIRC. C*	Réglage de la température minimale de départ C (vanne 3 voies C) activée par l'antigel installation	20°C	10 à 50°C
	HORS GEL EXT	Réglage de la température extérieure activant la fonction antigel installation	+ 3°C	- 8 à + 10°C
puis	# PARAMETRES INSTAL	Réglage des paramètres spécifique à l'installation
	INERTIE BATI	Réglage du facteur d'inertie I du bâtiment	3	0 à 10
	PENTE CIRC A*	Réglage de la pente du circuit chaudière	1,5	0 à 4
	INFLS.AMB. A*	Réglage de l'influence de la sonde d'ambiance A	3	0 à 10
	CIRC.A	Type de circuit chauffage ou piscine	CHAUFF.	CHAUFF. PISCI.
	PENTE CIRC B*	Réglage de la pente du circuit vanne B	0,7	0 à 4
	INFLS.AMB. B*	Réglage de l'influence de la sonde d'ambiance B	3	0 à 10
	CIRC.B.	Type de circuit chauffage ou panneau solaire	CHAUFF.	CHAUFF. SOLAIRE
	PENTE CIRC C*	Réglage de la pente du circuit vanne C	0,7	0 à 4
	INFLS.AMB. C*	Réglage de l'influence de la sonde d'ambiance C	3	0 à 10
	CIRC.C.	Type de circuit chauffage ou panneau solaire	CHAUFF.	CHAUFF. SOLAIRE
	S.AUX.	Type de circuit bouclage sanitaire, piscine, programme	PROG.ECS.	PROG.ECS PISCINE PROGRAM.
	NUIT : ABAIS. (1)	Sélection du mode de fonctionnement en régime réduit par + ou - .	NUIT : ABAIS.	NUIT : ABAIS. ou NUIT : ARRET
	NB ALL. CH.	Nombre d'allures de la chaudière	1	doit être égal à 1
puis	# DIVERS
	AFF. ALTERNE	Sélection du type d'affichage par touches + ou - AFF. ALTERNE = Affichage successif Heure jour/tem. ext.	AFF.ALTERNE	AFF.HEURE/JOUR AFF.temp/ext.
	LargeUR BANDE*	Réglage de la largeur de bande pour les vannes 3 voies	12 K	4 à 16 K
	DEC. CHAUD/V3V*	Réglage de l'écart de température minimale entre la chaudière et les vannes	4 K	0 à 16 K
	TEMPO. P. CHAUFF	Réglage de la temporisation à la coupure des pompes de chauffage	4 mn	0 à 15 mn
	TEMPO. P. ECS*	Réglage de la temporisation à la coupure des pompes ECS	4 mn	0 à 15 mn
	ADAPT. LIBEREE (2)*	Activation ou suppression de l'auto-adaptivité par touches + ou - pour la sonde d'ambiance	LIBEREE	LIBEREE ou BLOQUEE
	ECS TOTALE*	Sélection du niveau de priorité ECS par touches + ou -	TOTALE	TOTALE, RELATIVE OU NON PRIOR.
	ECS CHAUDIERE	Réglage du mode de chargement du préparateur	CHAUDIERE	CHAUDIERE OU ELECTRIQUE
	ANTILEG*	Activation de la fonction antilégionellose	NON	OUI ou NON
	CHAUD. C.S.	Fonction à utiliser en cas d'asservissement à une chaudière combustible solide	NON	OUI ou NON
	FCT.MIN.BRUL.	Réglage du temps de fonctionnement minimal du brûleur	1 mn	0 à 4 mn
	DEL. CHAUD.	Asservissement du démarrage des pompes à la température minimale chaudière	NON	OUI ou NON

(1) Ne s'affiche que s'il y a au moins un circuit chauffage sans sonde d'ambiance.
(2) Ne s'affiche que s'il y a au moins un circuit chauffage avec sonde d'ambiance.
Cette ligne ne s'affiche que pour les options, circuits ou sondes effectivement raccordés.

11.3 Explications des réglages "installateur"

- # TEMP. LIMITES :

• "MAX C..." : pour les circuits B et C, ce réglage limite la température de départ du circuit correspondant.

Remarque : en cas de modification d'une température MAX., modifier également si nécessaire, la butée du thermostat de chaudière intégrée d'origine et qui limite la température chaudière maximale à 85^

Pour cela retirer le bouton du thermostat en tirant dessus et déplacer avec une pince la butée dans le trou correspondant à la température limiteuré.

Attention : dans le cas d'un plancher chauffant, il est impératif de régler la températe maximale de départ après la vanne mélangeuse (ligne MAX CIRC...) à 50^ (voir tableau des réglages “installeur”).

La reglementation impose également un dispositif de sécurité indépendant de le régulation, avec réarmement manuel qui coupe impératifement la fourniture de chaleur dans le circuit du panneau lorsque la température maximale du fluide atteint 65^ .

Pour répondre à cette exigence, un thermostat de sécurité doit être raccordé electrometrically sur la carte de raccordement 230 V.

Par ailleurs, il est conseillé de régler le paramètre ECS RELATIVE en cas de production d'eau chaude sanitaire.

• TPC : en mode hiver, le paramètre TPC permet d'imposer au circuit chaudière (quel que soit le type d'installation) une température de fonctionnement minimale ( cette température peut être constante si la pente du circuit est nulle) pour commander un circuit du type aérotherme ou piscine par exemple : une valeur différente peut être programmée pour le jour (TPC J) ou la nuit (TPC N) entre les valeurs NON, 20 à 90^ .

HORS GEL EXT.:

En dessous de cette température les pompes fonctionnent en permanence et les Températures minimales de chaque circuit sont respectées.

En cas de fonctionnement nuit ARRET, le mode nuit ABAISS devient actif.

- # PARAMETRES INSTAL.

• INERTIE BATI : la valeur du facteur d'inertie I du bâtiment ne doit pas être modifiée de plus de 1 unité à chaque réglage :

= 0pour un b�lement léger (temps de reponse 10 h) I = 10pour un b�lement lourd (temps de reponse 50 h)

Remarque : la modification du réglage d'origine (I = 3) n'est utile que dans des cas exceptionnels d'installation et que lorsque la fonction "autoadaptativité" est active (ADAPT. LIBERÉE).

• PENTE CIRC.: réglage indépendant pour chaque circuit. Ce réglage est facultatif s'il y a une commande à distance et si l'autoadaptivité est activée (ADAPT. LIBERÉE).

• la pente du circuit chaudière est préréglée d'usine à 1,5

• la pente des circuits avec vanne est préréglée d'usine à 0,70

• INFLUENCE S. AMB.: permet d'ajuster l'influence de la sonde d'ambiance sur la température d'eau de la chaudière et de départ des circuits vanne.

• NUIT ABAISS.: permet la sélection de l'une des fonctions suivantes pour le fonctionnement en régime réduit dans le cas où la sonde d'ambiance n'est pas raccordée.

• Abaisissement (NUIT ABAISS.): le chauffage est assu
  répendant les périodes réduites (la température de
  départ eau sera fonction de la pente choisie).
  La pompe tourne en permanence.

• Arrêt (NUIT ARRET): la pompe et le chauffage sont arrêtés, aucune demande chauffage n'est prise en compte. L'antigel de l'installation est néanmoins assure.

• Si la sonde d'ambiance est raccordée, le régime nuit fonctionne en abaisissement accéléré : la pompe chauffage est arrêtée des que la température ambiente est dépassée et après écoulement de la temporisation ; la pompe est remise en marche des que la température ambiente de nuit est inférieure ou égale à la consigne.

Remarque: ce paramètre n'est pas affiché si chaque circuit compte une sonde d'ambiance.

- # DIVERS

• AFF. ALTERNE : permet de sélectionn l'affichage :
• de l'heure et du jour (HEURE-JOUR)
• de la température extérieure (TEMP. EXT.) ou
  -alterné (AFF.ALTERNE)

LARGEUR BANDE : la valeur régée (pour toutes les vannes) peut être augmentée si une vanne rapide est utilisée, et diminuée si une vanne très lente est utilisée (exemple : vanne thermique).

• DEC. CHAUD./V3V : écart de température minimal entre le départ chaudière et le(s) départ(s) vanne si un circuit avec vanne est raccordé.

• TEMPO.P.CHAUFF : la temporisation à la coupure de(s) la pompe(s) chauffage permet d'eviter une surchauffe de la chaudière qui pourrait provoquer le déclenchement intempestif du thermostat de sécurité.

• TEMPO. P. ECS : la temporisation à la coupure de la pompe de charge ECS évite après l'arrêt de la charge du ballon d'envoyer de l'eau trop chaude dans le circuit chauffage. Elle évite également une surchauffe dans la chaudière, ce qui pourrait provoquer le déclenchement intempéstif du thermostat de sécurité.

• ADAPT. LIBEREE : activation ou blocage de l'autoadaptativité.

• ECS TOTALE : permet les sélections suivantes lorsqu'un ballon est raccordé :

• ECS TOTALE: priorité absolue à la préparation d'eau chaude sanitaire : arrêt des pompes chauffage, fermeture des vannes.

• ECS RELATIVE (1): "DIEMATIC-Delta" vérifie si la chaudière est capable à la fois d'assurer le chauffage de l'installation et du gallon, le cas échéant, la ou les pompe(s) du(des) circuit(s) vanne tourne(nt) en même temps que la pompe de charge gallon. Tant que la chaudière n'est pas capable d'assurer le chauffage de l'installation et du gallon, la vanne se ferme ; puis quand la puissance est suffisante, la vanne régule.

• ECS NON PRIOR. (1): le chiffage n'est pas coupé pendant la charge du gallon.

Important: si le circuit chaudière existe, la température dans les radiateurs pourra atteindre la valeur maxi-male programmée pour la chaudière pendant la charge du gallon ECS.

• ECS : CHAUDIERE, ELECTRIQUE : ce réglage permet de désirir le mode de chargement du ballon.

En mode "CHAUDIERE" (réglage d'usine), l'eau chaude sanitaire est préparée eté comme hiver par un préparateur à échangeur, dont le primaire est relié à la chaudière.

En mode "ELECTRIQUE", l'eau chaude sanitaire est préparée en hiver par la chaudière et en été par une résistance électrique. Dans ce type de fonctionnement, la sortie du circuit auxiliaire est utilisé pour com

mander l'inversion du mode de chargementallon lors du passage du régime hiver en régime ete.

Durant la période hiver, la sortie du circuit auxiliaire est désactivée et le préparer charge avec la chaudière. Lors du passage en régime été, l'eau chaude sanitaire n'est plus rechauffée par la chaudière et on utilise la sortie auxiliaire pour commander un dispositif assurant la charge du préparer par résistance électrique (commande thermostatique): dans ce cas, le symbole ⑤ apparait dans l'afficheur.

Remarque importante: avec l'utilisation de la fonction "ECS ELECTRIQUE", il n'est plus possible de commander une pompé de bouclage sanitaire avec le circuit auxiliaire.

• ANTILEG : le gallon est surchauffé à 70^ tous les samedis de 4 h à 5 h. La fonction "antilegionellose" permet de prévenir l' apparition de légionelles - bacteries, responsables de la "maladie du légionnaire".

Remarque : il faut dans ce cas monter le réglage de la température maximale de la chaudière à 80^ C.

Dans ce cas, un dispositif de mélange doit interdière la distribution d'eau à température supérieure à 60^ dans le réseau de distribution.

• CHAUD. C.S. (chaudière combustible solide):

OUI: ce réglage est nécessaire quand une chaudière à combustible solide est raccordée sur le même conduit des fumées que la chaudière fioul. Dans ce cas, le fonctionnement du brûleur est asservi à un thermostat de fumées branché à l'emplacement CS, bornes 5 et 6. La fonction de signalisation "défaut brûleur" est par ailleurs désactivée.

NON: cas normal, la fonction de signalisation "défaut brûleur" est active.

• FCT. MIN. BRUL.: le réglage du temps de fonctionnement minimal du brûleur est effectué pour en éviter les court-cycles.
• DEL. CHAUD.: délestage chaudière; l'activation de cette fonction empêche le démarrage de l'installation de chauffage tant que la température dans la chaudière n'a pas atteint le minimum préréglé (les vannes 3 voies sont fermées et les pompes arrêtées).

(1) Dans cette configuration, l'installation chauffage doit être épiquee d'une vanne mélangeuse.

12. CONTROLE DES PARAMETRES ET DES ENTREES/SORTIES (MODE TESTS)

Le régulateur "DIEMATIC-Delta" intègre une fonction tests qui permet de vérifier l'état des paramètres et des entrées/sorties.

Remarque : si le mode "TESTS" activé sur le module de la chaudière dure plus de 5 minutes, les commandes à distance interactives affichent "DEFAULT DE COMMUNICATION".

• La page # PARAMETRES permet de visualiser un par un l'etat de différents paramètres : appuyer sur la touche jusqu'à apparition du texte "# PARAMETRES" (10 secondes). Puis à l'aide des touches pour avancer et pour reculer, faire défiler la liste.
• La page "#TEST SORTIES" permet d'alimenter une par une les sorties d'une manière indépendante afin de vérifier leur fonctionnement. Il est possible de couper et de réalimer une sortie à l'aide des touches + ou - .

• La page "# TEST ENTREES" permet de visualiser l'etat des entrées logiques (c'est à dire autre que les sondes).

• CONFIGURATION - ETALON : Cette fonction permet de programmer un module de commande interactif qui servira d'étalon. Le module "ETALON" servira à la programmation rapide de plusieurs installations (par exemple dans le cas de chantiers compteant un certain nombre d'installations de chauffage identiques).

Dans ce cas :

• programme un module de commande, puis le configurer en "ETALON" en réglant le paramètre ETALON sur OUI.
• le module conservera définitivement tous les paramètres en mémoire même après une coupure de l'alimentation.
• mesure en place temporairement (au minimum 20 secondes) le module sur la chaudière ou le support mural pour lesquels les paramètres doivent être transférés.
• les paramètres sont automatiquement mémorisés sur la chaudière ou le support mural concerné.

Remarque : un module paramétré "ETALON : OUI" ne doit pas rester en place sur une installation (dans ce cas, régler le paramètre ETALON sur NON).

CONTRÔLÉ DES SONDES

Lorsque le circuit d'une sonde est coupé ou en court-circuit, le régulateur DIEMATIC affiche le message correspondant et une alarme est déclenchée (voir Chapitre 7. "MESSAGES - ALARMES").

Il est également possible de contrôler les sondes en allant au paragraphe "#MESURES" (voir tableau de réglages utilisateur).

La ligne n'est affichée que pour les circuits ou les sondes effectivement raccordés. En cas de température non affichée ou d'écart trop important entre la température affichée et la température réelle, vérifier la sonde concennee (Caracteristiques en Chapitre 1) et son cable de raccordement.

13. UTILISATION D'UN SUPPORT MURAL (colis DB 117)

Le support mural intègre une sonde d'ambiance qui est affectée au circuit A, B ou C. D'origine le codage de la CDI est : 1 (sonde d'ambiance affectée au circuit A).

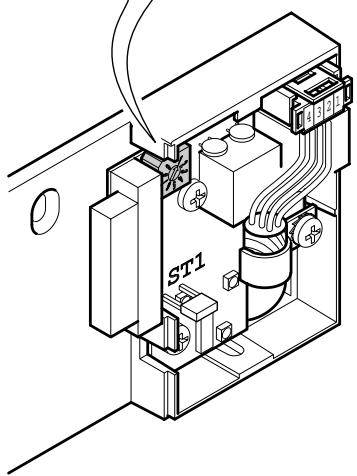

Coder la commande à distance de la manière ci-contre, pour affecter la sonde d'ambiance au circuit A, B ou C.

Important :

veiller à ne pas affecter deux fois le même codage (circuit A, B ou C) dans une installation sous peine de dysfonctionnements.

Sonde d'ambiance affectée au circuit A (réglage d'origine)

Sonde d'ambiance affectée au circuit B

Sonde d'ambiance affectée au circuit C

8801N196

En fin d'intervention, le régulateur repasse en mode automatique après avoir appuyé la touche

AUTO ou après 2 minutes si aucune touche n'a ete appuyee.

TABLEAU:MODE TESTS(Voir explications ci-contre)

APPUYER	AFFICHAGE	ETAT DES PARAMETRES, DES SORTIES OU DES ENTREES
10 secondes puis	# PARAMETRES
	T EXT MOYENNE	Température extérieure moyenne
	T CALC CHAUD.	Température calculée pour la chaudière
	T CALC A *	Température calculée pour le circuit A
	T CALC B *	Idem pour circuit B
	T CALC C *	Idem pour circuit C
	DECAL ADAP A *	Décalage parallèle calculé pour le circuit A
	DECAL ADAP B *	Décalage parallèle calculé pour le circuit B
	DECAL ADAP C *	Décalage parallèle calculé pour le circuit C
puis	# TEST SORTIES
	BRULEUR OUI	Marche chaudière
	P. CIRC. A OUI *	Marche pompe circuit A (ou circuit primaire)
	POMPE ECS OUI *	Marche pompe ECS
	P. AUX. OUI	Marche sortie auxiliaire (bouclage sanitaire par exemple)
	OUV. V3V B OUI *	Ouverture vanne circuit B
	FER. V3V B OUI *	Fermeture vanne circuit B
	P. CIRC. B OUI *	Marche pompe circuit B
	OUV. V3V C OUI *	Ouverture vanne circuit C
	FER. V3V C OUI *	Fermeture vanne circuit C
	P. CIRC. C OUI*	Marche pompe circuit C
	BUZZER OUI	Mise en route du bruiteur (BIP)
puis	# TEST ENTREES
	FONCT. BR. 1	Présence de phase sur l'entrée comptage (1 = présence, 0 = absence)
	COM TELEPHONE	Présence de pont sur l'entrée téléphone (1 = présence, 0 = absence)
	CAD A, B, C	Si une commande à distance analogique (CAD) (BG 20) est raccordée, affiche la position de l'interrupteur (AUTO, JOUR, NUIT)
	BATTERIE (VOLT)	Uniquement affché sur commande à distance interactive, la valeur doit être supérieure à 8,4 V après une charge de 24 heures, la mesure doit être effectuee avec le module décroché de son support.
puis	# TEST BUS
	CONFIG. BUS	Nombre total d'appareils raccordés sur le BUS Diomatic Delta.
	APPEARIL NUM.	Numéro de codage de l'ordinateil -70: module dans la chaudière -71: CDI du circuit A -72: CDI du circuit B -73: CDI du circuit C
	APPEARIL SCRU. NUM	Appareil en cours de scrutiny sur le BUS -70: module dans la chaudière -71: CDI du circuit A -72: CDI du circuit B -73: CDI du circuit C
	FCT BUS	Nombre d'heures de fonctionnement depuis la mise sous tension.
	CTRL BUS	Nombre d'erreurs depuis la mise sous tension.
puis	# CONFIGURATION
	ETALON	Réglage d'usine : NON. Sur la chaudière ce paramètre doit toujours être régisé sur "NON"

• La ligne n'est affichée que pour les options, les circuits ou les sondes effectivement raccordés.

Installateur :

Société de service :

De Dietrich

THERMIQUE

BP 30 - 57, rue de la Gare

F - 67580 MERTZWILLER

0388802700-Fax:[phone]

N° IRC : 347 555 559 RCS STRASBOURG
