Intitulé	Description
Type de produit	Chauffe-eau électrique
Capacité	75 litres
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Hauteur : 1,40 m, Diamètre : 0,50 m
Poids	Environ 30 kg
Type d'installation	Verticale
Puissance	2 000 W
Fonctions principales	Chauffage de l'eau, protection contre la surchauffe
Entretien et nettoyage	Vérification annuelle de la résistance et de l'anode
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facile
Sécurité	Protection contre la surchauffe, sécurité thermique intégrée
Garantie	2 ans pour l'appareil, 5 ans pour le réservoir
Informations générales	Idéal pour les foyers de taille moyenne, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - CEB 75L DE DIETRICH

Comment régler la température de mon DE DIETRICH CEB 75L ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si mon chauffe-eau ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté en électricité. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez un professionnel.

Comment purger l'air de mon DE DIETRICH CEB 75L ?

Pour purger l'air, localisez la vanne de purge sur le haut de l'appareil, ouvrez-la lentement jusqu'à ce que l'eau commence à s'écouler. Assurez-vous d'avoir un récipient pour recueillir l'eau.

Mon chauffe-eau fuit, que dois-je faire ?

Si vous remarquez une fuite, coupez immédiatement l'alimentation en eau et en électricité. Vérifiez les raccordements pour détecter d'éventuelles fuites et contactez un professionnel si nécessaire.

Quelle est la capacité du DE DIETRICH CEB 75L ?

Le DE DIETRICH CEB 75L a une capacité de 75 litres, ce qui le rend adapté pour des foyers de taille moyenne.

Comment nettoyer mon chauffe-eau DE DIETRICH ?

Pour nettoyer l'appareil, débranchez-le et utilisez un chiffon doux et de l'eau savonneuse pour enlever la poussière et les salissures. Ne pas utiliser de produits abrasifs.

Pourquoi mon chauffe-eau produit-il du bruit ?

Des bruits peuvent indiquer la présence de calcaire ou de sédiments dans le réservoir. Un détartrage peut être nécessaire. Si le bruit persiste, contactez un technicien.

Quel est le temps de chauffe moyen pour le DE DIETRICH CEB 75L ?

Le temps de chauffe moyen est d'environ 1h30 à 2h pour atteindre la température maximale selon la température de l'eau d'entrée.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de DE DIETRICH ou demandé auprès de votre revendeur.

MODE D'EMPLOI CEB 75L DE DIETRICH

nwnnnnns nne (nne nee p sssssssse eee) oennnnee enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne ennee

Le chauffe-eau doit être installé par un professionnel conforme aux normes en vigueur et aux prescriptions de nos notices techniques.

1) - Le chauffe-eau doit être installé par un professionnel relatif aux normes en vigueur et aux prescriptions de nos notices techniques.

Il sera utilisé normalement et régulièrement entretenu par un spécialiste. Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre distributeur ou installation des pièces reconnues défectueuses par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main d'œuvre, des frais de transport ainsi que de toute indemnité et prolongation de garantie. « Elle prend effet à compter de la date d'achat de l'appareil par l'usager. En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau majorée de six mois. »

La cuve est garantie 5 ans

L'appareillage électrique et les équipements amovibles sont garantis 2 ans.

Note : Les frais ou dégâts dus à une installation déficiente (gel groupe de sécurité non raccordé à l'évacuation des eaux usées, absence de bac de détention par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés au fabricant

2) - Limites de garantie

Sont exclues de ces garanties les défaillances dues à des conditions d'environnement anormales.

Postonnement dans un endroit soumis au gel ou aux intempéries

• Alimentation avec une eau représentant des critères d'agressivité particulièrement anormaux (DTU Plomberie 60-1 additif 4).

Alimentation électrique représentant des surtensions importantes.

Thermique

57, rue de la Gare

B. P.30

67580 MERTZWILLER

Tél.: [phone]

Fax:[phone]

Une installation non conforme à la réglementation, aux normes et aux règles de l'art - Notamment : Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme NF D 36-401, modification du réglage du groupe de sécurité - après violation du plombage.

Corrosion anomale due à un raccordement hydraulique incorrect (contact direct fer-cuivre)

• Raccordement électrique défectueux non conforme à la norme d'installation C 15 100, mise à la terre incorrecte, section de câble insuffisante, non respect des schémas de raccordement prescrits, etc.

Mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).

• Un entretien défectueux
• Entartrage anormal des éléments chauffants et des organes de sécurité.
• Non entretien ou disfonctionnement accidentel du groupe de sécurité se traduisant par des surpressions (voir notice)
• Carrosserie soumise à des agressions extérieures
• Modification des équipements d'origine, sans avis du constructeur ou employé de pièces détachées non référencées par celui-ci.

3) - Recommandation

Pour les régions où l'eau est très calcaire, l'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve que l'adoucisseur soit réglé conformément aux règles de l'art, vérifié et entretenu régulièrement.

4) - Garantie légale. - Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

L'appareil que vous venez d'acquérir doit, par la qualité de sa fabrication et les contrôles qu'il a subis, vous assurer un long service.

Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez de temps à autre du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours déclencher à la pression prévue par le constructeur.

Il est particulièrement recommandé de passer manuellement le groupe de sécurité en position vidange pendant quelques instants une fois par mois. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la vérification de votre appareil. Ces appareils sont conformes aux Directives 89/336/CEE concernant la compatibilité électromagnétique et 73/23/CEE concernant la basse tension, modifiées par la directive 93/68/CEE. Cette garantie est valable uniquement en France, métropolitaine et en Corse.

TRES IMPORTANT : Pour l'octroi de la garantie (cuve), l'original de la plaque signalétique du chauffe-eau ainsi que le present certificat seront exigés. Ce dernier ne sera valable que s'il est intégralement rempli par le Revendeur lors de la vente à l'Usager. On doit le joindre à touteDemande faite dans le cadre de la garantie. Ce certificat doit être complété à la mise en route de l'appareil.

Type d'appareil :

Date d'achat :

Usager (Nom - Adresse) :

N° de série

Cachet du revendeur

En outre, il ne faut absolument pas qu'en cas de surpression l'écoulement en résultant puisse être freiné. Ceci implique que le tube de vidange ait une pente continue et suffisante et que sa section ne soit en aucun point inférieure à celle de l'orifice de sortie du groupe.

Pour effectuer la vidange, il faut mettre le groupe en position vidange et, de plus, ouvrir un robinet d'eau chaude (ou un robinet de purge) pour permettre l'entrée d'air.

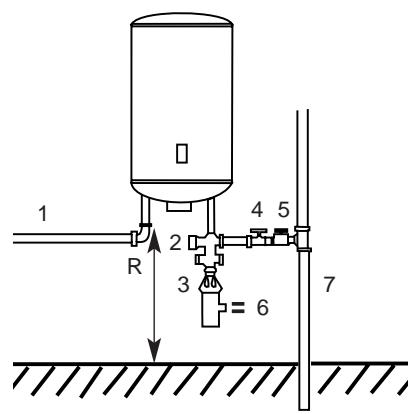

La jonction du groupe de sécurité - réglé à 7 bars - avec les canalisations s'effectue suivant l'un des schémas de la figure 3.

Il est recommandé de monter un entonnoir-siphon raccordé sur la tuyauterie d'évacuation des eaux usées, afin de vérifier facilement le bon fonctionnement de la soupape de sécurité.

Pendant les périodes de chauffe, l'eau contenue dans la cuve se dilate et une partie de cette eau s'échappe par la vidange (jusqu'à 2 à 3% de la capacité nominale du chauffe-eau). Il n'y a pas lieu de s'inquiéter de ce phénomène absolument normal.

Remarque importante

Avant de procéder au raccordement hydraulique, il est absolument indispensable de bien nettoyer les tuyauteries d'alimentation afin de ne pas risquer d'introduire dans la cuve du chauffe-eau des particules métalliques ou autres.

	MONO 230 V	TRI 220/380V3-230/400V3~
Type	Muraux 50-200L Horizontaux 75-200L Stables 100 et 200L	Muraux 200 L	S/SOCLE 250-300L
	Canne 280mm	Bulbe 370 mm	Bulbe 370 mm
Température déclenchement en butée	65°C	75°C	75°C
Température déclenchement disque sécurité	80°C	110°C	110°C

SCHEMAS DE BRANCHEMENT - BLINDE A - CHAUFFE-EAU MONOPHASE Monophasé 230 V

Modèles	ALIMENTATION
	Monophase	Triphase
Verticaux muraux 50L, 75L, 100L, 150L, 200L mono Horizontaux 75,100,150,200L Stables 150 et 200L	A
Verticaux muraux 200L tous courants	B1	B2
Stable 250 et 300L tous courants	C1	C2

B - CHAUFFE-EAU 200 L TOUS COURANTS

B - Montage triphase 400 V

C-CHAUFFE-EAU TOUS COURANTS

C2 - Montage triphasé 400 V

Vidange en cas de GEL

Il est indispensable de vidanger l'appareil, s'il doit rester sans fonctionner dans un local soumis au gel.

• Couper le courant - Fermer l'arrivée d'eau froide, - Vidanger le chauffe-eau grâce à la manette du groupe de sécurité, - Protéger le groupe de sécurité, - Lors de la remise en fonctionnement du chauffe-eau, ouvrir d'abord l'arrivée d'eau froide avant de remettre le courant. - Appeler votre installateur si le groupe de sécurité a gelé.

Entretien

Le chauffe-eau ne nécessite pratiquement pas d'entretien, mais dans les régions d'eaux calcaires, il est recommandé de pratiquer annuellement un détartrage du chauffe-eau, en procédant comme suit:

• Couper le courant et déconnecter les fils d'arrivée aux bornes du chauffe-eau.
• Vidanger, puis démonter le corps de chauffe en desserrant les vis et le dégager complètement de son logement.
• Enlever le tartre déposé sous forme de boues ou de lamelles dans le fond du réservoir, et nettoyer avec soin l'objet blindo. Ne pas toucher au tartre adhérant aux parois du réservoir, car il constitue une protection efficace contre la corrosion.
• Après nettoyage, remonter les pièces en remplaçant le joint du corps de chauffe.
• Remettre le chauffe-eau en service.

Cette opération doit être effectuée par un professionnel, de même que les interventions sur les constituants susceptibles d'être remplacés (résistance, thermostat, joint).

REMARQUE : tous les 2 ans, il est impératif de vérifier l'anode et de la remplacer si nécessaire.

IMPORTANT : il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité en le mettant quelques secondes en position de vidange.

S'il est constaté un dégagement continu de vapeur ou d'eau bouillante par la vidange ou lors de l'ouverture d'un robinet deuisage par ce dernier, couper l'alimentation électrique du chauffe-eau et prévenir l'installateur. Les pièces du chauffe-eau pouvant être remplacées sont les suivantes :

• le thermostat - la résistance avec éventuellement, son corps de chauffe - le joint. Toute opération de remplacement doit être effectuée par un professionnel.

Garantie

Votre chauffe-eau est garanti dans les conditions précises sur le certificat joint à cette notice. Reclamez-le à votre installateur en cas d'absence.

Branchement electrique

Le chauffe-eau équipé d'un thermostat à contacts secs, ne peut être branché et fonctionner que sur un réseau à courant alternatif. Les connexions sont à établir suivant les schémas joints à l'appareil (voir à l'intérieur du capot) et selon la tension du réseau. Conventionalément, ces schémas ont été représentés base de l'élément vue de face. La protection du chauffe-eau doit être réalisée par des fusibles calibrés correspondant à la puissance indiquée sur la plaque signalétique. La mise à la terre des parties métalliques du chauffe-eau est indispensable et se fait en raccordant le conducteur de protection à la borne spéciale portant le repère 1. L'installation doit compter en amont du chauffe-eau un dispositif de coupure ou de sectionnement omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm. Le chauffe-eau doit être raccordé à une canalisation fixée par un câble rigide ou une gaine annelée normalisée jusqu'au logement calibré du capot. Cet appareil n'est pas prévu pour être relié à un relais optimiseur.

Le raccordement de l'alimentation s'effectue sur le bornier uniquement. Aucune intervention supplémentaire n'est à prévoir.

Si l'appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence à plus de 35°C, prévoir une aération de ce local.

Thermostat

C'est un instrument de haute qualité qui a été construit, réglé et contrôlé avec soin. Il a pour rôle de maintenir et de limiter la température de l'eau à une valeur. Il est plombé et ne doit, pour cette raison, et sous aucun prétexte, subir d'éventuels réglages ou réparations en dehors de nos usines à l'exception du réglage normal par rotation de l'index (qui ne peut être effectué que par l'installateur après mise hors tension du chauffe-eau). Le non-respect de cette clause supprime le bénéfice de la garantie. En cas de difficultés, faire procéder à l'échange pur et simple du thermostat. Le manipuler avec soin et s'il s'agit d'un thermostat à canne, ne jamais le manipuler par la canne, car une torsion même légère, peut entraîner son déréglage.

Dans le but d'économie d'électricité, la température de réglage en usine des chauffe-eau a été limitée à 65°C environ; la résistance à la corrosion et à l'entartrage du chauffe-eau s'enrouve améliorée.

Coupe-circuit thermique de sécurité

Tous nos chauffe-eau sont équipés d'un coupe-circuit thermique de sécurité qui déclenche l'arrêt du chauffage si la température atteint accidentellement une valeur exagérée. Ce coupe-circuit est intégré au thermostat. En cas de déclenchement de la sécurité, vérifier l'installation avant de procéder à son réarmement.

En cas, on ne doit pas court-circuiter la sécurité.

Mise en service

Il est nécessaire de purger complètement le chauffe-eau, les conduites et la robinetterie, de l'air pouvant s'y trouver, pour éviter les bruits désagréables provoqués par l'air emprisonné se déplaçant lors du chauffage et des soutirages. Pour cela, avant de mettre le chauffe-eau sous tension, le replir complètement d'eau en laissant ouvert le robinet d'eau chaude ; ne refermer ce robinet que lorsque l'écoulement s'effectue régulièrement et sans bruit de tuyauterie. Purger ensuite successivement toutes les tuyauteries d'eau chaude en ouvrant les robinets correspondants.

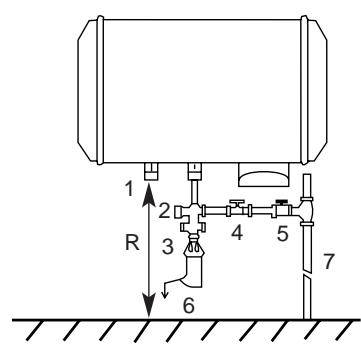

Chauffe-eau MURAL horizontal

1 - Sortie eau chaude 2 - Groupe de sécurité 3 - Entonnoir-siphon 4 - Réducteur pour précession

supérieure à 5,5 bars

5 - Robinet d'arrêt 6 - vidange 7 - Conduite eau froide

Chauffe-eau à POSER

Fig. 3

MODELE	PUISSANCE W	Consom. d'entr. kWh/24h à 65°C	Poids kg	Lg. Therm	Encombrements
					Hauteur	Largeur	Profondeur
Mural Vertical
50L	900	0,75	22	270	571	501	524
75L	1200	0,89	28	270	742	501	524
100L	1200	1,01	31	270	908	501	524
150L	1600	1,07	40	270	1241	505	528
200L	2200	1,40	49	270	1573	505	528
A POSER
250L	3300	1,98	69	370	1529	567	641
300L	3300	2,28	73	370	1791	567	641
