CEB 250L - Chauffe-eau DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chauffe-eau électrique
Capacité	250 litres
Alimentation électrique	230 V
Dimensions approximatives	Hauteur : 1,70 m, Diamètre : 0,60 m
Poids	75 kg
Type d'installation	Verticale
Puissance	2000 W
Fonctions principales	Chauffage de l'eau, protection anti-corrosion
Entretien et nettoyage	Vérification annuelle de l'anode, nettoyage du réservoir
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité d'accès aux composants internes
Normes de sécurité	Conforme aux normes CE, protection contre les surchauffes
Garantie	2 ans
Informations générales	Idéal pour les foyers de grande taille, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - CEB 250L DE DIETRICH

Comment réinitialiser le chauffe-eau DE DIETRICH CEB 250L ?

Pour réinitialiser le chauffe-eau, débranchez-le de l'alimentation électrique pendant environ 10 minutes, puis rebranchez-le. Vérifiez que le thermostat est réglé à la température souhaitée.

Que faire si l'eau chaude ne sort pas ?

Vérifiez que le chauffe-eau est allumé et que le thermostat est réglé correctement. Assurez-vous également que le robinet d'eau chaude est ouvert et qu'il n'y a pas de fuites dans le système.

Comment régler la température de l'eau ?

La température peut être réglée à l'aide du thermostat situé sur le panneau de contrôle. Tournez le bouton pour augmenter ou diminuer la température souhaitée.

Pourquoi le chauffe-eau fait-il des bruits étranges ?

Des bruits peuvent être causés par des dépôts de calcaire dans le réservoir. Il est recommandé de procéder à un détartrage régulier pour éviter ce problème.

Quel est le délai de chauffe de l'eau ?

Le temps de chauffe dépend de la température initiale de l'eau et de la température réglée. En général, il peut prendre entre 1 à 3 heures pour atteindre la température souhaitée.

Comment savoir si le chauffe-eau fonctionne correctement ?

Vérifiez que l'eau chaude sort bien du robinet et que le chauffe-eau ne présente pas de fuites. Un indicateur lumineux sur le panneau de contrôle peut également signaler son bon fonctionnement.

Que faire si le chauffe-eau fuit ?

Coupez immédiatement l'alimentation en eau et électricité. Vérifiez les connexions et les joints pour détecter des fuites. Si le problème persiste, contactez un professionnel.

Quelle est la capacité du DE DIETRICH CEB 250L ?

Le DE DIETRICH CEB 250L a une capacité de 250 litres, ce qui le rend adapté pour les foyers de taille moyenne à grande.

Est-ce que le chauffe-eau nécessite un entretien régulier ?

Oui, il est recommandé de faire un entretien annuel pour vérifier le bon fonctionnement, détartrer le réservoir et s'assurer qu'il n'y a pas de fuites.

Comment installer le DE DIETRICH CEB 250L ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous de suivre les instructions du manuel d'installation et de respecter les normes de sécurité.

MODE D'EMPLOI CEB 250L DE DIETRICH

nwnnnnns nne (nne nee p sssssssse eee) oennnnee enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne enne ennee

nne-ene nne nee pene epe ene nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee nee

1) - Le chauffe-eau doit être installé par un professionnel qualifié conformément aux règes de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques.

Il sera utilisé normalement et régulièrement entretenu par un spécialiste Dans ces conditions, notre garantie s'exercé par échange ou fourniture gratuite à notre distributeur ou installer des pieces reconnues défec-tueuses par nos services, ou le cas échéant de l'appa-reil, à l'exclusion des frais de main d'oeuvre, des frais de transport ainsi que de toute indemnité et prolongation de garantie. «Elle prend effet à compter de la date d'achat de l'appareil par l'usager. En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau majorée de six mois »

La cuve est garantie 5 ans

L'apparaillage électrique et les équipements amovibles sont garantis 2 an.

Nota : Les frais ou dégats dus à une installation défec-tueuse (gel groupe de sécurité non raccordé à l'év-a cuation des eaux usées, absence de bac de détention par exemple) ou à des difficultés d'accès ne peuvent en aucen cas être imputés au fabricant

2) - Limites de garantie

Sont exclues de ces garanties les défaillances dues à Des conditions d'environnement anormales.

Postonnement dans un endroit soumis au gel ou aux intermpérières

• Alimentation avec une eau presentant des criteres d'agrestivite particulièrement anormaux (DTU Plomberle 60-1 additif 4).

Alimentation électrique représentant des surtensions importantes.

DE DIETRICH

THERMIQUE

57, rue de la Gare

B.P.30

67580 MERTZWILLER

Tél.: [phone]

Fax:[phone]

Une installation non conforme à la reglementation, aux normes et aux regles de l'art - Notamment : Absence ou montage incorrect d'un groupe de sécurité neuf et contome à la norme NF D 36-401, modification du réglage du groupe de sécurité - après violation du plombage.

Corrosion anormale due à un raccordement hydraulique incorrect (contact direct fer-cuivre)

• Raccordement électric défecteurs non conforme à la norme d'installation C 15 100, mise à la terre incorrecte, section de cable insuffisante, non respect des schémas de racordement prescrits, etc.

Mise sous tension de l'appareil sans replissage préalable (chauffe à sec).

• Un entretien défectueux

• Entartrage anomal des éléments chauffants et des organes de sécurité.

• Non entretien ou disfonctionnement accidentel du groupe de sécurité se traduisant par des surpressions (voir notice)

• Carrosserie soumise à des agressions extérieures

• Modification des équipements d'origine, sans avis du constructeur ou employe de pieces détagaches non référencées par celui-ci.

3)- Recommendation

Pour les régions ou l'eau est très calcaire, l'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve que l'adoucisseur soit régèle conformément aux règes de l'art, vérifié et entretenu régulièrement.

4) - Garantie légale. -Les dispositions des prsentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout et de cause dans les conditions des articles 1641 et suivants du Code Civil.

L'appareil que vous venez d'acquérir doit, par la qualité de sa fabrication et les contrôles qu'il a subis vous assurer un long service.

Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assu-riez de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours déclencher à la pression prévue par le constructeur.

Il est particulièrement recommendé de passer manuelles le groupe de sécurité en position vidange pendant quelques instants une fois par mois. N'hésitez pas, le cas échéant, à faire appel à votre installerateur pour la verification de votre appariel. Ces apparciels sont conformes aux Directives 89/336/CEE concernant la compatibilité electromagnétique et 73/23/CEE concernant la basse tension, modifiées par la directive 93/68/CEE. Cette garantie est valable uniquement en France, métropolitaire et en Corse.

TRES IMPORTANT : Pour l'octroi de la garantie (cuve), l'original de la plaque signalétique du chauffe-eau ainsi que le present certificat seront exigés. Ce dernier ne sera valable que s'il est intégralement rempli par le Revendeur lors de la vente à l'Usager. On doit le joindre à toute demande faite dans le cadre de la garantie.Ce certificat doit être compléte à la mise en route de l'appareil.

Type d'appareil :

Date d'achat :

Usager (Nom - Adresse) :

N° de série

Cachet du revendeur

En outre, il ne faut absolument pas qu'en cas de surpression I'ecoulement en resultant puisse etre freiné. Ceci implique que le tube de vidange ait une pente continue et suffisante et que sa section ne soit en aucun point inférieure à celle de l'orifice de sortie du groupe.

Pour effectuer la vidange, il fautmettre le groupe en position vidange et, de plus, ouvrir un robinet d'eau chaude (ou un robinet de purgege) pour permettre l'entrée d'air.

La jonction du groupe de sécurité - regle à 7 bars - avec les canalisations, s'effectue suivant l'un des schémas de原則 de la figure 3.

Il est recommandé de monter un entonnoir-siphon raccordé sur la tuyauterie d'évacuation des eaux usées, afin de vérifier facilement le bon fonctionnement de la soupape de sécurité.

Pendant les périodes de chauffe, l'eau contenue dans la cuve se dilate et une partie de cette eau s'échappe par la vidange (jusqu'à 2 à 3% de la capacité nominale du chauffe-eau). Il n'y a pas lieu de s'inquieter de ce phénomène absolument normal.

REMARQUE IMPORTANTE

Avant de procéder au raccordement hydraulique, il est absolument indispensable de bien nettoyer les tuyauteries d'alimentation afin de ne pas risquer d'introduire dans la cuve du chauffe-eau des particules métalliques ou autres.

	MONO 230 V	TRI 220/380V3-230/400V3~
Type	Muraux 50-200L Horizontaux 75-200L Stables 100 et 200L	Muraux 200 L	S/SOCLE 250-300L
	Canne 280mm	Bulbe 370 mm	Bulbe 370 mm
Température déclenchement en butée	65°C	75°C	75°C
Température déclenchement disque sécurité	80°C	110°C	110°C

SCHEMAS DE BRANCHEMENT - BLINDE
A - CHAUFFE-EAU MONOPHASE Monophasé 230 V

Modèle	ALIMENTATION
	Monophase	Triphase
Verticaux muraux 50L, 75L, 100L, 150L, 200L mono Horizontaux 75,100,150,200L Stables 150 et 200L	A
Verticaux muraux 200L tous courants	B1	B2
Stable 250 et 300L tous courants	C1	C2

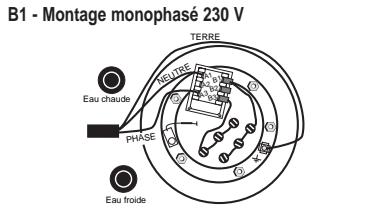

B - CHAUFFE-EAU 200 L TOUS COURANTS

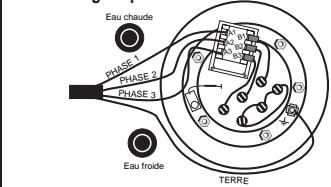

B2 - Montage triphase 400 V

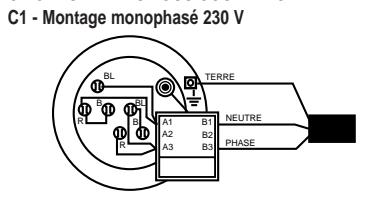

C - CHAUFFE-EAU TOUS COURANTS

C2 - Montage triphase 400 V

VIDANGE EN CAS DE GEL

Il est indispensable de vidanger l'appareil, s'il doit rester sans fonctionner dans un local soumis au gel.

Pour celsa:

• Couper le courant - Fermer l'arrivée d'eau froide, - Vidanger le chauffe-eau grâce à la manette du groupe de sécurité, - Protégéger le groupe de sécurité, - Lors de la remise en fonctionnement du chauffe-eau, ouvrir d'abord l'arrivée d'eau froide avant de remettre le courant. - Appeler votre installeratur si le groupe de sécurité a gelé.

ENTRETIEN

Le chauffe-eau ne nécessite pratiquement pas d'entretien, mais dans les régions d'eaux calcaires, il est recommandé de pratiquer annuellement un détartrage du chauffe-eau, en procédant comme suit:

• Couper le courant et déconnecter les fils d'arrivée aux bornes du chauffe-eau.

• Vidanger, puis démonter le corps de chauffe en retardant les vis et le dégager complètement de son logement.

• Enlever le tartre déposé sous forme de boues ou de lamelles dans le fond du réservoir, et nettoyer avec soin l'objet blindo. Ne pas toucher au tartre adhérant aux parois du réservoir, car il constitue une protection efficace contre la corrosion.

• ÀpRES nettoyage, remonter les pièces en remplaçant le joint du corps de chauffe.

• Remetre le chauffe-eau en service.

Cette opération doit être effectuee par un professionnel, de meme que les interventions sur les constituents susceptibles d'être replacés ( Résistance, thermostat, joint).

REMARQUE : tous les 2 ans, il est impératif de vérifier l'anode et de la replacer si nécess- saire.

IMPORTANT : il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité en le mettant quelques secondes en position de vidange.

S'il est constaté un dégagement continu de vapeur ou d'eau bouillante par la vidange ou lors de l'ouverture d'un robinet deuisage par ce dernier, couper l'alimentation electrique du chauffe-eau et prévenir Iinstallateur. Les pieces du chauffe-eau pouvant etre remplacées sont les suivantes :

• le thermostat - la résistance avec éventuellesment, son corps de chauffe - le joint. Toute opération de remplacement doit être effectuee par un professionnel.

GARANTIE

Votre chauffe-eau est garantis dans les conditions précises sur le certificat joint à cette notice. Reclamez-le à votre installerateur en cas d'absence.

BRANCHEMENT ELECTRIQUE

Le chauffe-eau équipé d'un thermostat à contacts secs, ne peut être branché et fonctionner que sur un réseau à courant alternat. Les connexions sont à établir suivant les schémas joints à l'appareil (voir à l'intérieur du capot) et selon la tension du réseau. Conventionalément ces schémas ont été représentés base de l'element vue de face. La protection du chauffe-eau doit être réalisée par des fusibles calibrés correspondant à la puissance indiquée sur la plaque signalétique. La mise à la terre des parties métalliques du chauffe-eau est indispensable et se fait en raccordant le conducteur de protection à la borne spéciale portant le repère 1一 . L'installation doit compter en amont du chauffe-eau un dispositif de coupure ou de sectionnement omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm . Le chauffe-eau doit être raccordé à une canalisation fixé par un cable rigide ou une gaine annelé normalisée jusqu'àu logement calibre du capot. Cet appar-eil n'est pas prévu pour être relié à un relais optimiseur.

Le raccordement de l'alimentation s'effectue sur le bornier uniquement. Aucune intervention supplémentaire n'est a prévoir.

Si l'appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence à plus de 35^ , prévoir une aération de ce local.

THERMOSTAT

C'est un instrument de haute qualité qui a été construit, régé et contrôle avec soin. Il a pour role de maintainir et de limiter la température de l'eau à une valeur可以选择. Il est plombé et ne doit, pour cette raison, et sousaucun prétexte, subir d'eventuels réglages ou réparations en dehors de nos usines à l'exception du réglage normal par rotation de l'index (qui ne peut être effectué que par l'installateur après mise hors tension du chauffe-eau). Le non-respect de cette clause supprime le bénéfice de la garantie. En cas de difficultés, faire procéder à l'échange pur et simple du thermostat. Le manipuler avec soin et s'il s'agit d'un thermostat à canne, ne jamais le manipuler par la canne, car une torsion même légère, peut entrainer son déréglage.

Dans le but d'économie d'électricite, la température de réglage en usine des chauffe-eau a été limite à 65^ environ; la résistance à la corrosion et à l'entartrage du chauffe-eau s'enrouve améliorée.

COUPE-CIRCUIT THERMIQUE DE SECURITE

Tous nos chauffe-eau sont équipés d'un coupe-circuit thermique de sécurité qui déclenché l'arrêt du chauffage si la température atteint accidentellement une valeur exagérée. Ce coupe-circuit est intégré au thermostat. En cas de déclenchement de la sécurité, vérifier l'installation avant de procédé à son réarmement.

Eneldom cas on ne doit court-circuiter la sécurité.

MISE EN SERVICE

Il est nécessaire de purger complètement le chauffe-eau, les conduites et la robinetterie, de l'air pouvant s'y trouver, pour éviter les bruits désagréables provoqués par l'air emprisonné se déplaçant lors du chauffage et des soutirages. Pour cela, avant demettre le chauffe-eau sous tension, le replir complètement d'eau en laissant ouvert le robinet d'eau chaude ; ne refermer ce robinet que lorsque l'écoulement s'effectue régulierement et sans bruit de tuyauterie. Purger ensuite successivement toutes les tuyauteries d'eau chaude en ouvrant les robinets correspondants.

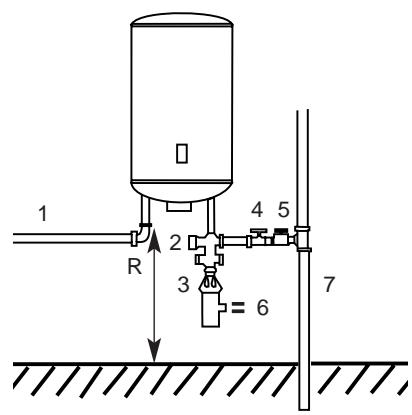

CHAUFFE-EAU VERTICAL MURAL

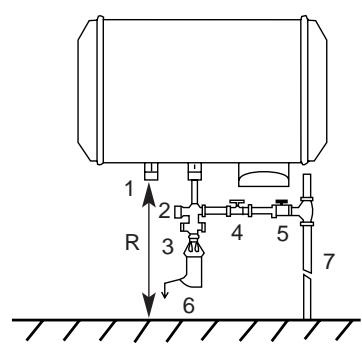

CHAUFFE-EAU MURAL HORIZONTAL

1 - Sortie eau chaude
2 - Groupe de sécurité
3 - Entonnoir-siphon
4 - Réducteur pour précession

supérieure à 5,5 bars

5 - Robinet d'arrêt
6 - vidange
7 - Conduite eau froide

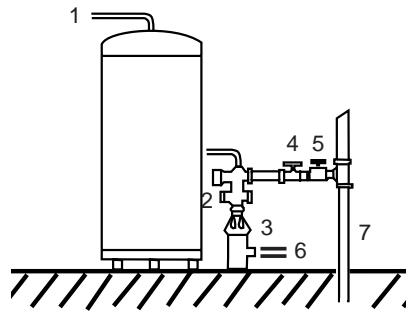

CHAUFFE-EAU A POSER

Fig. 3

MODELE	PUISSANCE W	Consom. d'entr. kWh/24h à 65°C	Poids kg	Lg. Therm	Encombrements
					Hauteur	Largeur	Profondeur
Mural Vertical
50L	900	0,75	22	270	571	501	524
75L	1200	0,89	28	270	742	501	524
100L	1200	1,01	31	270	908	501	524
150L	1600	1,07	40	270	1241	505	528
200L	2200	1,40	49	270	1573	505	528
A POSER
250L	3300	1,98	69	370	1529	567	641
300L	3300	2,28	73	370	1791	567	641
