MODE D'EMPLOI CEB 200L DE DIETRICH
NOTA : Dans le cas ou ce niveau ne peut être respecte (groupe de sécurité plus haut que l'entreprise d'eau froide du chauffe-eau), il y a lieu de prévoir un robust de vidange au point le plus bas de la canillation situe entre le groupe de sécurité et le chauffe-eau et de s'as-surer que côte canillation (comme les canillations d'eau chaude) peut supporter une pression de service de 7 bars minimum.
Sens : entre/sorite d'eau suivant marguage du groupe (flecthe). Position : orifice de viarden-ge oriente verticalement vers les bas. Niveau : niveau du groupe de sécurité inférencur à celui de l'entreprise d'eau troide du chauffe-eau.
Son installation doit étré faite soignuusement et riqurouissement selon les principles et les schèmes exposés dans côte notice. Doivent étré respectes notamment:
de l'appareil.
- Alimentation en eau troide du chauffe-eau - Férmeture de 'Larrive d'eau troide - Vidange
- commande par deux manettes qui assurient toutes les manœuvres :
Ce dispositif de sécurité comprend notamment un clapet de retenue et une soupape. Il est
Le fonctionnement correct de l'apparell n'est garanti que s'il est équipe de cet accessoire, le plus important dans l'ensemble du chauffe-au monte sous pression.
L'installation doit-être effectue avec un groupe de sécurité à membrane net, non livre avec le chauffe-deau. de dimension 3/4" en France portant la marqué NF.
2 - MONTAGE SOUS PRESSION
plus due à la dilatation de l'eau.
REMARQUE IMPOSTAUTE - Lors d'un montage à éculement libre, la sortie de l'eau chaux de ne droit jamais stère ni obturée, ni trénite. Pendant la durée de la chauffe, il s'écoule par une petite quantité d'eau. Ce n'est pas une fuite mais une évacuation du sur-
Robinet
Eau froide
Robinet eau chaude
Eau froide
Fig. 2
Equ Troide
Fig.1
secuite n'est pas nécessaire.
L'installation est générallement réalisée avec robinet melanguer (fig. 1 et 2). Un groupe de
1 - MONTAGE A ECOULEMENT LIBRE:
| Capacite chauffe-eau en litres | Dimensions racçords FEMELLE | MALÉ | Dimensions tube cuivre |
| 50 | 3/4" | 1/2" | 1/2" |
| 75-100-150 | 3/4" | 3/4" | 14 x 16 |
| 3/4" | 1/2" | 12 x 14 |
| 200-250-300 | 3/4" | 3/4" | 16 x 18 ou 14 x 16 |
sable d'interposer également un manchon. On pourra utiliser par exemple, les manchons en fonte malleable (Droite - Droite 270) aux dimensions suivantes:
NOTA - Le raccordement d'un chauffe-eau a une canillation en cuivre doit obligatoirement estre effective avec interposition du raccord en matière composite livre avec l'appareil ou de manchons reduits ou équux malie-temmelle en fonte. Le raccord en matière composite livre est destinte a été raccordé, à la sortie d'eau chaude, le groupe de sécurité étant raccordé est directement au tube d'arrivée d'eau troide du chauffe-eau. Si ce n'est pas le cas, et qu'une canillation en cuivre fait la jonction entre le tube d'eau troide et le groupe, il est indispensable.
teur de pression.
Dans tous les cas il y a lieu de placer un robust d'arret sur l'alimentation et lorsque la pression d'alimentation est supérieure a 5,5 bars (ou 5,5 Kg/cm2), il est indispensable d'utiliser un reduc-
soit exculement libre quand il ne faut alimenter qu'un seul poste d'eau.
obligatoirement équipe d'un groupe de sécurité (NFD 36401),
soit sous-pression quand il doit desservir plusieurs postes d'eau et dans ce cas il doit éterre
Un chauffe-eau a accumulation peut-être utilise de deux façons:
Avant d'effectuer le raccordement hydraulique, retirer le capot du chauffe-eau.
RACORDEMENT HYDRAVILIOUE
supreneur.
2 - Les chauffe-eau muraux verticaux peuvent estre montes sur terpied, fourni speciellement
sur demande sous la references 8978-8946. Afin d'assurer une partable stabilie du chauffe-
sur demande sous la references 8978-8946. Afin d'assurer une partable stabilie du chauffe-
sur demande sous la references 8978-8946. Afin d'assurer une partable stabilie du chauffe-
| Capacités en litters | Puissance maximale du chauffe-eau | Espace libre R |
| 50 | 900 W | 300 |
| 75 | 1200 W | 300 |
| 100 | 1200 W | 300 |
| 150 | 1600 W | 300 |
| 200 | 2200 W | 300 |
'snossəp
1 - Afin de pouvoir proceder à l'échange de l'élément chauffant prévoir un espace libre en dessous des extérmités des tubes des chauffe-eau (pour un chauffe-eau mural vertical) ou latératement (pour un chauffe-eau mural horizontal) au moins égal a la valeur du tableau ci-
respectives de ces boulons.
La clôison d'application doit étré capable de supporter le poids de l'appareil rempli d'eau, dans le cas d'une clôison suffisante, mais mince, utiliser des contréplagues. Préalagement a la pose, pour faciliter les operations d'adaptation eventuelles à la tension du réseau il est 1a recommande d'effectuer les changements de couplage, le chauffe-éau étant dans sa posi- tion d'emballage, c'est-a-dire tête en bas. Approcher l'appareil sur 4 bolions ∅10mm préala- lements scellés ; le gabart impirime sur l'emballage facile la détermination des positions
FIXATION D.UN CHAUFFE-EAU MURAL VERTICAL / HORIZONTAL
bien prévu pour la tension du réseau (voir § branchement électrique).
NOTA - Avant la pose du chauffe-eau il est indispensable de s'assurer que l'appareil est
demontage aise du corps de chauffe.
Le chauffe-eau doit étre instaïle le plus près possible du lieu d'utilisation, dans un local à J'abri du gél. L'emplacement sera choisi de façon a ce que les conduites d'arrive et de départ puissent étre raccordées facilement avec le moins de coudes possible, tout en permettant un
MISE EN PLACE
CERTIFICAT DE GARANTIE - CERTIFICAT
1) - Le chauffe-eau doit être installé par un professionnel qualifié conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques.
Il sera utilisé normalement et régulièrement entretenu par un spécialiste Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre distributeur ou installateur des pièces reconnues défectueuses par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main d'oeuvre, des frais de transport ainsi que de toute indemnité et prolongation de garantie. «Elle prend effet à compter de la date d'achat de l'appareil par l'usager. En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau majorée de six mois».
La cuve est garantie 5 ans
L'apparaillage électrique et les équipements amovibles sont garantis 2 an.
Nota : Les frais ou dégats dus à une installation défectueuse (gel groupe de sécurité non raccordé à l'évacuation des eaux usées, absence de bac de rétention par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés au fabricant
2) - Limites de garantie
Sont exclues de ces garanties les défaillances dues à Des conditions d'environnement anormales.
Postionnement dans un endroit soumis au gel ou aux intempéries
- Alimentation avec une eau présentant des critères d'agressivité particulièrement anormaux (DTU Plomberle 60-1 additif 4).
Alimentation électrique présentant des surtensions importantes.
Une installation non conforme à la réglementation, aux normes et aux regles de l'art - Notamment :
- Absence ou montage incorrect d'un groupe de sécurité neuf et contorme à la norme NF D 36-401, modification du réglage du groupe de sécurité - après violation du plombage.
Corrosion anormale dûe à un raccordement hydraulique incorrect (contact direct fer-cuivre)
- Raccordement électrique défectueux non conforme à la norme d'installation C 15 100, mise à la terre incorrecte, section de câble insuffisante, non respect des schémas de raccordement prescrits, etc.
Mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).
- Un entretien défectueux.
- Entartrage anormal des éléments chauffants et
des organes de sécurité.
- Non entretien ou disfonctionnement accidentel du groupe de sécurité se traduisant par des surpressions (voir notice)
- Carrosserie soumise à des agressions extérieures
- Modification des équipements d'origine, sans avis du constructeur ou emploi de pièces détachées non référencées par celui-ci.
3) - Recommendation
Pour les régions ou l'eau est très calcaire, l'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve que l'adoucisseur soit réglé conformement aux règles de l'art, verifié et entretenu régulièrement.
4) - Garantie légale. -Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
DE DIETRICH THERMIQUE
57, rue de la Gare
B.P. 30
67580 MERTZWILLER
Tél. : 03 88 80 27 00
Fax:03 88 80 27 99
L'appareil que vous venez d'acquérir doit, par la qualité de sa fabrication et les contrôles qu'il a subis vous assurer un long service.
Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours déclencher à la pression prévue par le constructeur.
Il est particulièrement recommandé de passer manuellement le groupe de sécurité en position vidange pendant quelques instants une fois par mois. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la verification de votre appareil. Ces appareils sont conformes aux Directives 89/336/CEE concernant la compatibilité électromagnétique et 73/23/CEE concernant la basse tension, modifiées par la directive 93/68/CEE. Cette garantie est valable uniquement en France, métropolitaine et en Corse.
TRES IMPORTANT : Pour l'octroi de la garantie (cuve), l'original de la plaque signalétique du chauffe-eau ainsi que le présent certificat seront exigés. Ce dernier ne sera valable que s'il est intégralement rempli par le Revendeur lors de la vente à l'Usager. On doit le joindre à toute demande faite dans le cadre de la garantie. Ce certificat doit être complété à la mise en route de l'appareil.
Type d'appareil
Date d'achat
Usager (Nom - Adresse)
N° de série
-Cachet du revendeur
GARANTIE - CERTIFICAT DE GARANTIE
NOTICE D'INSTALLATION, DE MISE EN SERVICE ET D'ENTRETIEN
DES CHAUFFE-EAU ELECTRIQUES A RESISTANCE BLINDÉE
Série CEB
GAMME MURALE VERTICALE
50L - 75L - 100L - 150L - 200L
GAMME MURALE HORIZONTAL
75L - 100L - 150L - 200L
GAMME A POSER
150L - 200L - 250L - 300L
De Dietrich
THERMIQUE
En outre, il ne faut absolument pas qu'en cas de surpression l'écoulement en résultant puisse être freiné. Ceci implique que le tube de vidange ait une pente continue et suffisante et que sa section ne soit en aucun point inférieure à celle de l'orifice de sortie du groupe.
Pour effectuer la vidange, il faut mettre le groupe en position vidange et, de plus, ouvrir un robinet d'eau chaude (ou un robinet de purge) pour permettre l'entrée d'air.
La jonction du groupe de sécurité - réglé à 7 bars - avec les canalisations, s'effectue suivant l'un des schémas de principe de la figure 3.
Il est recommandé de monter un entonnoir-siphon raccordé sur la tuyauterie d'évacuation des eaux usées, afin de vérifier facilement le bon fonctionnement de la soupape de sécurité.
Pendant les périodes de chauffe, l'eau contenue dans la cuve se dilate et une partie de cette eau s'échappe par la vidange (jusqu'à 2 à 3% de la capacité nominale du chauffe-eau). Il n'y a pas lieu de s'inquièter de ce phénomène absolument normal.
REMARQUE IMPORTANTE
Avant de procéder au raccordement hydraulique, il est absolument indispensable de bien nettoyer les tuyauteries d'alimentation afin de ne pas risquer d'introduire dans la cuve du chauffe-eau des particules métalliques ou autres.
| MONO 230 V | TRI 220/380V3-230/400V3~ |
| Type | Muraux 50-200L Horizontaux 75-200L Stables 100 et 200L | Muraux 200 L | S/SOCLE 250-300L |
| Canne 280mm | Bulbe 370 mm | Bulbe 370 mm |
| Température déclenchement en butée | 65°C | 75°C | 75°C |
| Température déclenchement disque sécurité | 80°C | 110°C | 110°C |
SCHEMAS DE BRANCHEMENT - BLINDE
| Modèles | ALIMENTATION |
| Monophase | Triphase |
| Verticaux muraux 50L, 75L, 100L, 150L, 200L mono Horizontaux 75,100,150,200L Stables 150 et 200L | A | |
| Verticaux muraux 200L tous courants | B1 | B2 |
| Stable 250 et 300L tous courants | C1 | C2 |
A - CHAUFFE-EAU MONOPHASE
Monophasé 230 V
B - CHAUFFE-EAU 200 L TOUS COURANTS
B1 - Montage monophasé 230 V
B2 - Montage triphasé 400 V
C - CHAUFFE-EAU TOUS COURANTS
C1 - Montage monophasé 230 V
C2 - Montage triphasé 400 V
VIDANGE EN CAS DE GEL
Il est indispensable de vidanger l'appareil, s'il doit rester sans fonctionner dans un local soumis au gel.
Pour cela:
- Couper le courant - Fermer l'arrivée d'eau froide, - Vidanger le chauffe-eau grâce à la manette du groupe de sécurité, - Protéger le groupe de sécurité, - Lors de la remise en fonctionnement du chauffe-eau, ouvrir d'abord l'arrivée d'eau froide avant de remettre le courant. - Appeler votre installateur si le groupe de sécurité a gelé.
ENTRETIEN
Le chauffe-eau ne nécessite pratiquement pas d'entretien, mais dans les régions d'eaux calcaires, il est recommandé de pratiquer annuellement un détartrage du chauffe-eau, en procédant comme suit:
- Couper le courant et déconnecter les fils d'arrivée aux bornes du chauffe-eau.
- Vidanger, puis démonter le corps de chauffe en retirant les vis et le dégager complètement de son logement.
- Enlever le tartre déposé sous forme de boues ou de lamelles dans le fond du réservoir, et nettoyer avec soin l'élément blindé. Ne pas toucher au tartre adhérant aux parois du réservoir, car il constitue une protection efficace contre la corrosion.
- Après nettoyage, remonter les pièces en remplaçant le joint du corps de chauffe.
- Remettre le chauffe-eau en service.
Cette opération doit être effectuée par un professionnel, de même que les interventions sur les constituants susceptibles d'être remplacés ( Résistance, thermostat, joint).
REMARQUE : tous les 2 ans, il est impératif de vérifier l'anode et de la remplacer si nécessaire.
IMPORTANT : il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité en le mettant quelques secondes en position de vidange.
S'il est constaté un dégagement continu de vapeur ou d'eau bouillante par la vidange ou lors de l'ouverture d'un robinet de puisage par ce dernier, couper l'alimentation électrique du chauffe-eau et prévenir l'installateur. Les pièces du chauffe-eau pouvant être remplacées sont les suivantes :
- le thermostat - la résistance avec éventuellement, son corps de chauffe - le joint.
Toute opération de remplacement doit être effectuée par un professionnel.
GARANTIE
Votre chauffe-eau est garanti dans les conditions précisées sur le certificat joint à cette notice. Réclamez-le à votre installateur en cas d'absence.
BRANCHEMENT ELECTRIQUE
Le chauffe-eau équipé d'un thermostat à contacts secs, ne peut être branché et fonctionner que sur un réseau à courant alternatif. Les connexions sont à établir suivant les schémas joints à l'appareil (voir à l'intérieur du capot) et selon la tension du réseau. Conventionnellement ces schémas ont été représentés base de l'élement vue de face. La protection du chauffe-eau doit être réalisée par des fusibles calibrés correspondant à la puissance indiquée sur la plaque signalétique. La mise à la terre des parties métalliques du chauffe-eau est indispensable et se fait en raccordant le conducteur de protection à la borne spéciale portant le repère ⬆. L'installation doit comporter en amont du chauffe-eau un dispositif de coupure ou de sectionnement omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Le chauffe-eau doit être raccordé à une canalisation fixé par un câble rigide ou une gaine annelé normalisée jusqu'au logement calibré du capot. Cet appareil n'est pas prévu pour être relié à un relais optimiseur.
Le raccordement de l'alimentation s'effectue sur le bornier uniquement. Aucune intervention supplémentaire n'est à prévoir.
Si l'appareil doit être installé dans un local ou un emplacement dont la température ambiante est en permanence à plus de 35°C, prévoir une aération de ce local.
THERMOSTAT
C'est un instrument de haute qualité qui a été construit, réglé et contrôlé avec soin. Il a pour rôle de maintenir et de limiter la température de l'eau à une valeur choisie. Il est plombé et ne doit, pour cette raison, et sous aucun prétexte, subir d'éventuels réglages ou réparations en dehors de nos usines à l'exception du réglage normal par rotation de l'index (qui ne peut être effectué que par l'installateur après mise hors tension du chauffe-eau). Le non-respect de cette clause supprime le bénéfice de la garantie. En cas de difficultés, faire procéder à l'échange pur et simple du thermostat. Le manipuler avec soin et s'il s'agit d'un thermostat à canne, ne jamais le manipuler par la canne, car une torsion même légère, peut entrainer son déréglage.
Dans le but d'économie d'électricite, la température de réglage en usine des chauffe-eau a été limitée à 65°C environ; la résistance à la corrosion et à l'entartrage du chauffe-eau s'en trouve améliorée.
COUPE-CIRCUIT THERMIQUE DE SECURITE
Tous nos chauffe-eau sont équipés d'un coupe-circuit thermique de sécurité qui déclenche l'arrêt du chauffage si la température atteint accidentellement une valeur exagérée. Ce coupe-circuit est intégré au thermostat. En cas de déclenchement de la sécurité, vérifier l'installation avant de procéder à son réarmement.
En aucun cas on ne doit court-circuiter la sécurité.
MISE EN SERVICE
Il est nécessaire de purger complètement le chauffe-eau, les conduites et la robinetterie, de l'air pouvant s'y trouver, pour éviter les bruits désagréables provoqués par l'air emprisonné se déplaçant lors du chauffage et des soutirages. Pour cela, avant de mettre le chauffe-eau sous tension, le remplir complètement d'eau en laissant ouvert le robinet d'eau chaude ; ne refermer ce robinet que lorsque l'écoulement s'effectue régulierement et sans bruit de tuyauterie. Purger ensuite successivement toutes les tuyauteries d'eau chaude en ouvrant les robinets correspondants.

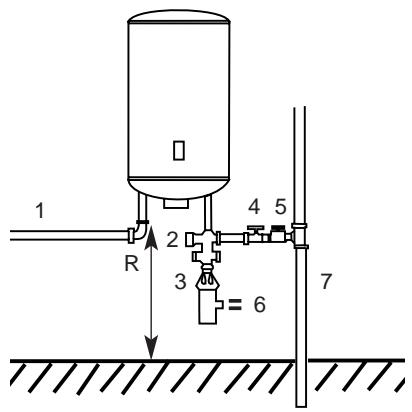

CHAUFFE-EAU VERTICAL MURAL
2
R
3
4
5
6
7
1 - Sortie eau chaude
2 - Groupe de sécurité
3 - Entonnoir-siphon
4 - Réducteur pour préssion supérieure à 5,5 bars
5 - Robinet d'arrêt
6 - vidange
7 - Conduite eau froide
Fig. 3

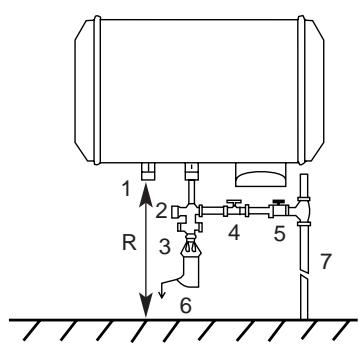

CHAUFFE-EAU MURAL HORIZONTAL
2
3
4
5
6
7
R

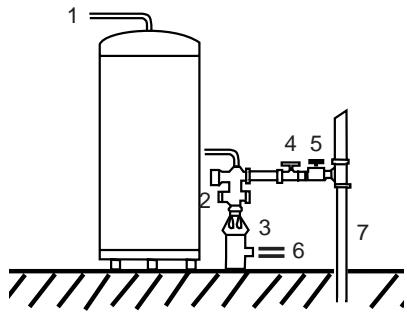

CHAUFFE-EAU A POSER
2
3
4
5
6
7
| MODELE | PUISSANCE W | Consom. d'entr. kWh/24h à 65°C | Poids kg | Lg. Therm | Encombrements |
| Hauteur | Largeur | Profondeur |
| Mural Vertical | | | | | | | |
| 50L | 900 | 0,75 | 22 | 270 | 571 | 501 | 524 |
| 75L | 1200 | 0,89 | 28 | 270 | 742 | 501 | 524 |
| 100L | 1200 | 1,01 | 31 | 270 | 908 | 501 | 524 |
| 150L | 1600 | 1,07 | 40 | 270 | 1241 | 505 | 528 |
| 200L | 2200 | 1,40 | 49 | 270 | 1573 | 505 | 528 |
| A POSER | | | | | | | |
| 250L | 3300 | 1,98 | 69 | 370 | 1529 | 567 | 641 |
| 300L | 3300 | 2,28 | 73 | 370 | 1791 | 567 | 641 |
