Type de produit	Chauffe-eau électrique à accumulation 10 litres
Capacité	10 litres
Puissance	1600 W ou 2000 W selon version
Tension	230 V
Temps de chauffe à 65 °C	24 min (1600 W) / 19 min (2000 W)
Consommation d’entretien (kWh/24h)	0,42 (1600 W) / 0,63 (2000 W)
Poids net	7,5 kg
Longueur du câble	700 mm
Type d’installation	Sous-évier ou sur-évier
Types de montage	Écoulement libre (1 point d’eau) ou sous pression (plusieurs points)
Réglage thermostat	Oui, molette de réglage (réglé en usine à 65 °C)
Sécurité thermique	Coupe-circuit thermique bipolaire, protection antigel
Matériau de la cuve	Acier émaillé
Entretien	Détartrage annuel recommandé ; vérification de l’anode magnésium tous les 2 ans
Pièces détachées disponibles	Thermostat, élément chauffant avec joint, lampe témoin, anode magnésium
Garantie cuve	3 ans
Garantie appareillage électrique	2 ans

FOIRE AUX QUESTIONS - 10L SOUS-EVIER DE DIETRICH

Comment installer correctement le chauffe-eau 10L SOUS-EVIER DE DIETRICH ?

L'installation doit être réalisée par un professionnel qualifié. Fixez l'étrier au mur avec des goujons M8, puis accrochez le chauffe-eau en glissant la patte dans son logement. Raccordez l'alimentation en eau avec un robinet d'arrêt obligatoire et, si nécessaire, un réducteur de pression au-delà de 5,5 bars. Pour le montage sous pression, installez un groupe de sécurité neuf (15x21) portant la marque NF. Le raccordement électrique doit se faire via un interrupteur omnipolaire avec une distance de contact de 3 mm ; la mise à la terre est obligatoire.

Quel type de montage choisir : écoulement libre ou sous pression ?

Le montage à écoulement libre est adapté pour alimenter un seul point d'eau (par exemple un évier) et ne nécessite pas de groupe de sécurité. Le montage sous pression permet d'alimenter plusieurs points d'eau ; dans ce cas, un groupe de sécurité neuf et conforme NF est indispensable. La sortie d'eau chaude ne doit jamais être obstruée.

Comment régler la température de l'eau ?

La température est réglée en usine à 65 °C. Vous pouvez la modifier à l'aide de la molette du thermostat (Fig. 5). Diminuer la température réduit les dépôts de calcaire. Le témoin de fonctionnement reste allumé uniquement pendant la chauffe.

Que faire si l'eau ne chauffe pas ?

Vérifiez d'abord que l'alimentation électrique n'est pas interrompue (disjoncteur, fusible). Si la sécurité thermique a déclenché, coupez le courant, retirez la molette et le capot, puis appuyez sur le bouton 'safety' du thermostat avec une pointe. Si le problème persiste, faites appel à un professionnel.

Comment détartrer le chauffe-eau ?

Coupez le courant et débranchez les fils. Démontez le chauffe-eau puis le corps de chauffe. Enlevez le tartre (boue ou lamelles) du fond du réservoir et nettoyez les gaines des éléments et du thermostat. Ne touchez pas au tartre adhérant aux parois. Remontez en remplaçant le joint du corps de chauffe.

À quelle fréquence faut-il vérifier l'anode magnésium ?

Il est recommandé de vérifier l'anode magnésium tous les 2 ans et de la remplacer si l'usure dépasse 50 %. Cette opération prévient la corrosion de la cuve.

Que signifie le voyant lumineux sur l'appareil ?

Le témoin de fonctionnement (Fig. 5) s'allume uniquement pendant la phase de chauffe. S'il ne s'allume pas alors que l'eau chaude sort, la lampe est peut-être défectueuse et doit être remplacée.

Comment réarmer la sécurité thermique en cas de déclenchement ?

Coupez l'alimentation électrique. Enlevez la molette et le capot en dévissant la vis de fixation. Avec une pointe, appuyez sur le bouton 'safety' du thermostat. Replacez le capot et la molette, puis rétablissez le courant. Si le déclenchement se répète, contactez un professionnel.

Quels sont les prérequis pour le branchement électrique ?

Le chauffe-eau doit être raccordé à un interrupteur omnipolaire (distance de contact de 3 mm) via un câble 3 conducteurs. La mise à la terre (fil vert-jaune) est obligatoire. Il est interdit d'utiliser une prise de courant murale. L'installation doit être conforme à la norme C 15-100.

Comment protéger le chauffe-eau contre le gel ?

Si l'appareil est inactif et exposé au gel, ne coupez pas l'alimentation électrique et placez la molette du thermostat sur la position mini. Cela permet de maintenir une température suffisante pour éviter le gel.

MODE D'EMPLOI 10L SOUS-EVIER DE DIETRICH

Nous vous conseillons de lire attentivement la notice avant d'installer et d'utiliser ce chauffe-eau.

L'installation est à la charge de l'acheteur. Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non respect des instructions se trouvant dans cette notice. En particulier, nous vous rappelons que :

• le branchement électrique doit être conforme aux indications figurant au paragraphe correspondant, selon la norme C 15-100.
• L'installation doit être effectuée par un personnel qualifié, dans le respect du DTU 60.1

INSTALLATION DU CHAUFFE-EAU

Emplacement : Le chauffe-eau doit être installé le plus près possible du lieu d'utilisation, dans un local à l'abri du gel.

Fixation murale : Fixer l'étrier sur le mur à l'aide de goujons M8, préalablement scellés et de boulons M8; Prendre le chauffe-eau, le laisser glisser le long du mur afin d'enclencher la patte de l'étrier dans le logement situé à l'arrière du manteau (Fig.1).

Raccordement hydraulique : L'installation d'un robinet d'arrêt sur l'alimentation d'eau est obligatoire. D'autre part, il est indispensable d'utiliser un réducteur de pression lorsque la pression d'alimentation est supérieur à 5,5 bars.

NOTA : Le raccordement du chauffe-eau à une canalisation en cuivre doit obligatoirement être effectué avec interposition de manchons réduits ou égaux mâle-femelle en fonte.

Montage à écoulement libre : Alimentation d'un seul point d'eau (Fig. 3). L'installation est généralement réalisée avec un robinet mélangeur à écoulement libre (non fourni). Un groupe de sécurité n'est pas nécessaire.

Remarque : Lors d'un montage à écoulement libre, la sortie d'eau chaude ne doit jamais être obturée ou freinée. Lors de la chauffe une petite quantité d'eau peut s'écouler par la robinetterie.

Montage sous pression : Alimentation de plusieurs point d'eau (Fig. 4). L'installation doit être effectuée avec un groupe de sécurité neuf, aux dimensions appropriées (15 x 21) portant la marque de qualité NF.

Le fonctionnement correct de l'appareil n'est garanti que s'il est équipé de cet accessoire. L'écoulement résultant de surpression ne doit en aucun cas être freinée. Ceci implique que le tube d'écoulement ait une pente continue et suffisante et que sa section ne soit en aucun point inférieure à l'orifice de sortie du groupe.

Il est recommandé de monter un entonnoir-siphon sur la tuyauterie d'écoulement afin de vérifier facilement le bon fonctionnement de la soupape de sécurité.

Remarque : Lors de la chauffe, l'eau contenue dans la cuve, se dilate. Une partie de cette eau s'échappe par l'écoulement (jusqu'à 2 à 3% de la capacité maximale du chauffe-eau). Ce phénomène est totalement normal.

Branchement électrique : Le chauffe-eau est muni d'un câble d'alimentation 3 conducteurs.

Ce câble doit être raccordé à l'interrupteur omnipolaire (distance de contact de 3 mm) soit directement, soit à un câble venant de cet interrupteur par l'intermédiaire d'une boite de dérivation.

Il est interdit de raccorder l'appareil par une prise de courant murale.

La mise à la terre de l'appareil est obligatoire (fil vert-jaune sur le câble de raccordement).

UTILISATION DU CHAUFFE-EAU

Mise en service : Avant la mise sous tension de l'appareil, vérifier son installation.

En particulier, vérifier :

• que toutes les bornes de raccordement électrique soient fortement serrées pour éviter tout échauffement ultérieur.
• que la résistance ne soit pas court-circuitée ou que le thermostat ne soit pas occulté
• l'étanchéité du joint. Le resserrer modérement si nécessaire, après quelques jours de fonctionnement.

Enfin, le remplissage du chauffe-eau est la dernière opération avant la mise sous tension de l'appareil. Il est nécessaire de purger complètement le chauffe-eau, les conduites et la robinetterie de l'air pouvant s'y trouver.

Pour cela, le remplir complètement d'eau en laissant ouvert le robinet d'eau chaude. Ne refermer ce robinet qu'après écoulement régulier de l'eau, sans bruit de tuyauterie.

Utilisation : Le thermostat est réglé en usine à 65°C. Il vous est possible de modifier ce réglage par la molette du thermostat (Fig.5). Diminuer la température de réglage contribue à diminuer les dépôts de calcaire. Le témoin de fonctionnement (Fig. 5) reste allumé uniquement pendant la phase de chauffe.

Coupe-Circuit thermique : Il déclenche l'arrêt du chauffage si la température atteint accidentellement une valeur exagérée.

Pour réarmer la sécurité, il est nécessaire de couper le courant puis enlever la molette et le capot en dévissant la vis de fixation, ensuite avec une pointe, appuyer sur le bouton safety du thermostat. Après avoir réenclenché la sécurité, remettre le capot et la molette et rétablir le courant (Fig. 6). En cas de déclenchement, demander l'intervention d'un professionnel.

Protection contre le gel : Pour éviter tout risque de gel, lorsque le chauffe-eau n'est pas utilisé et qu'il peut être soumis à ce risque, ne pas couper l'alimentation électrique et placer la molette du thermostat sur la position mini.

CARACTERISTIQUES TECHNIQUES

Capacité	10L	15L	30L
Installation	Sur-évier / Sous-évier	Sur-évier / Sous-évier	Sur-évier
Puissance	1600 W / 2000 W	2000 W	2000 W
Tension	230 V	230 V	230 V
Temps de chauffe à 65°C T50^	24 min. / 19 min.	28 min. / 28 min.	57 min.
Cons. d'entretien (kWh/24h)	0,42 / 0,63	0,51 / 0,68	0,73
Poids net (kg)	7,5	9,5	13
Longueur du câble	700 mm	700 mm	700 mm

ENTRETIEN DU CHAUFFE-EAU

Le chauffe-eau ne nécessite pratiquement pas d'entretien, mais dans les régions d'eaux calcaires, il est recommandé de pratiquer annuellement un détartrage du chauffe-eau, en procédant comme suit :

• couper le courant et déconnecter les fils d'arrivée aux bornes du chauffe-eau,
• démonter le chauffe-eau, puis le corps de chauffe en le dégageant complètement de son logement,
• enlever le tartre déposé sous forme de boue ou de lamelles dans le fond du réservoir, et nettoyer avec soin les gaines des éléments et du thermostat. Ne pas toucher au tartre adhérant aux parois du réservoir, car il constitue une protection efficace contre la corrosion,
• après le nettoyage, remonter les pièces en remplaçant le joint du corps de chauffe
• remettre le chauffe-eau en place, puis en service.

IMPORTANT : Il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité en le mettant quelques secondes en position de vidange. S'il est constaté un dégagement continu de vapeur ou d'eau bouillante par la vidange ou par l'ouverture d'un robinet de puisage, couper l'alimentation électrique du chauffe-eau et prévenir l'installateur.

Ne pas boucher les trous de prise d'air du groupe de sécurité car l'écoulement, produit normalement par la dilatation de l'eau chaude, doit être librement assuré.

Les pièces du chauffe-eau pouvant être remplacées, sont :

• Le thermostat
• la bride avec joints + élément chauffant
  • le témoin de fonctionnement
• l'anode en magnésium

NOTA : Le remplacement du thermoplongeur nécessite la vidange du chauffe-eau. Toute opération de remplacement doit être effectuée par un professionnel.

REMARQUE : Il est nécessaire de vérifier l'anode magnesium tous les 2 ans et de la changer en cas d'usure supérieure à 50%

INFORMATIONS UTILES

• Si l'eau ne sort pas des robinets de puisage, vérifier en premier lieu si le robinet d'arrêt de l'alimentation est ouvert.
• Si le chauffage de l'eau ne s'effectue pas, vérifier d'abord si l'alimentation électrique de l'appareil n'est pas interrompue.
• S'il apparaît que la sécurité thermique bipolaire a déclenché, demander l'intervention d'un professionnel.
• Si la lampe témoin ne s'allume pas, même si l'appareil débite de l'eau chaude, il se peut que la lampe soit défectueuse. Pour la remplacer, il faut enlever la molette, puis le capot en dévissant la vis de fixation, débrancher les connexions électriques et enlever la lampe.
  Insérer ensuite une nouvelle lampe et remonter le capot puis la molette.

FIXATION MURALE
Fig. 1

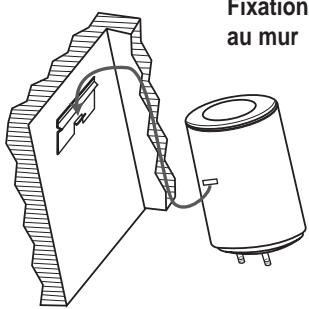

Fixation au mur

Fixation de l'étrier au mur

Fig. 2 Accrochage du chauffe-eau

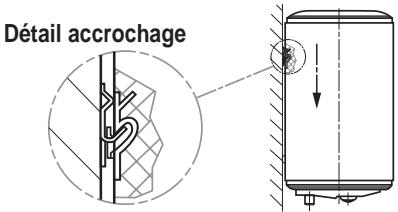

Détail accrochage

SCHEMAS DE RACCORDEMENT HYDRAULIQUE

Fig. 3

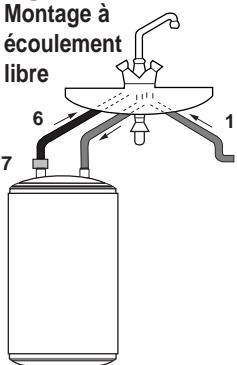

Montage à écoulement libre 1 6 7

1 Arrivée eau froide
2 Robinet d'arrêt
3 Réducteur de pression éventuel

Fig. 4

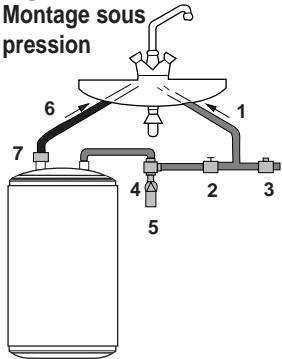

Montage sous pression 6 7 4 5 1 2 3

4 Groupe de sécurité
5 Entonnoir
6 Départ eau chaude
7 Manchon diélectrique obligatoire

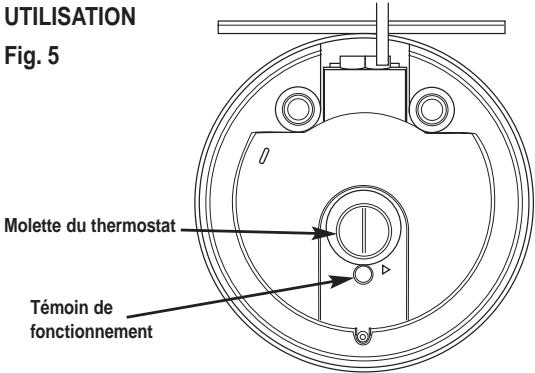

UTILISATION Fig. 5 Molette du thermostat Témoin de fonctionnement

UTILISATION
Fig. 6

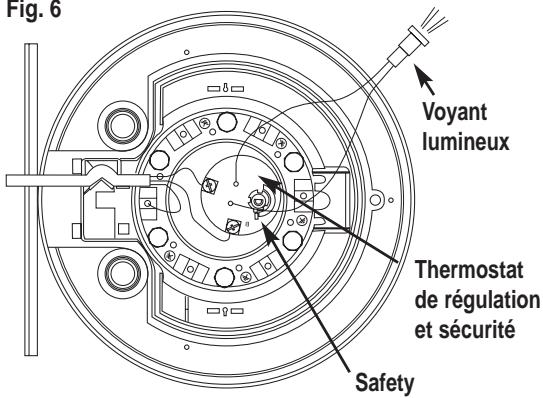

Fig. 6 Voyant lumineux Thermostat de régulation et sécurité Safety

COTES DE FIXATION

SUR EVIER
