Le lave-vaisselle
Raccordement de l'appareil 4 Familiarisation avec l'appareil 4 Adoucissement de l'eau 5 Remplissage du liquide de rinçage 6 Mise en place de la vaisselle 7 Remplissage du détergent 8 Économie d'électricité et d'eau 8 Vue d'ensemble des programmes - Choix du programme 9 Mise en marche et arrêt de la machine 10 Retrait de la vaisselle 11 Service Après-Vente 11 Pour remédier soi-même aux petits dérangements 12 Remarques 13
Raccordement de l'appareil
Se référer au gabarit d'installation.
Eau résiduelle
Raccorder le tuyau d'évacuation sur le manchon d'évacuation du siphon de la conduite d'évacuation d'eau.
Pour cela, utiliser les pièces jointes.
Alimentation
Raccordement selon les instructions de montage. La pression d'eau doit être de 0,3 bar au minimum et ne doit pas dépasser 10 bar. Si elle est supérieure, prévoir un réducteur de pression. Le débit d'eau doit être au moins de 10 litres par minute.
Un branchement d'eau froide est recommandé. Un branchement d'eau chaude raccourcit la durée du programme.
L'eau chaude ne doit pas dépasser C.
Le raccordement à un chauffe-eau sans pression n'est pas valable.
Branchement électrique
Ne brancher l'appareil que sur une prise de courant normalisée : courant alternatif 220-230 V.
La prise de courant doit être protégée par un fusible de 16 A et se trouver à proximité du lave-vaisse.
Familiarisation avec l'appareil
Avant la lecture, déplier les dernières pages avec les illustrations.
- Sélecteur de programme
- Position de démarrage
- Déroulement du programme
- Ouverture de la porte
- Interrupteur principal (marche/arrêt)
- Tableau des programmes
- Lampe-témoin
- Réservoir pour le liquide de rincage
- Récipient pour le détergent
- Réservoir pour le sel régénérant
- Bras d'aspersion inférieur
- Fixation du bras inférieur
- Roulettes du panier
- Doseur pour zones de durée de l'eau
- Panier à vaisselle supérieur avec étagère et bras d'aspersion supérieur
- Chauffage
- Filtres amovibles
Nous contribuons à la protection de l'environnement en utilisant du papier de recyclage.
Adoucissement de l'eau
Pour bien laver, le lave-vaisselle a besoin d'eau douce. Pour ce faire, il possède un adoucisseur incorporé. S'il est bien réglé, il transforme l'eau dure en eau douce.
Réglage de l'adoucisseur
Avant la mise en service, il faut régler le dispositif de régénération à l'aide de la bande-test jointe.
La bande test se trouve sur la feuille Aqua-Test jointe.
Les services locaux de distribution des eaux peuvent vous préciser la dureté de votre eau. Le réglage de l'adoucisseur s'effectue selon la figure 0
N'utiliser que du sel regénérant spécial pour lave-vaisselle domestique!
Avant la mise en service, verser environ 1 L d'eau dans le réservoir pour sel regénérant.
Pour le replissage du sel régénérant, tirer le panier à vaisselle inférieur, dévisser le bouchon du réservoir à sel (figure 2/14) et verser le sel. Vous pouvez faciliter l'opération de replissage en utilisant un récipient à bec verseur. Revisser ensuite le bouchon à fond.
Il est recommandé d'utiliser un sel régénérant à petits ou gros grains.
En cas d'utilisation de sel en morceaux, ne pas remplir complètement le réservoir. Ne jamais employer de sel de table, de sel de cuisine, de sel marin, de sel à bétail ou de sel de déneigement.
Ces sels contiennent, la plupart du temps, des composants insolubles susceptibles à la longue de perturber le bon fonctionnement de l'adoucisseur.
Le réservoir contient environ 2 kg de sel régénérant.
Après le premier lavage, le réservoir à sel est rempli d'eau. C'est pourquoi, le replissage de sel doit toujours avoir lieu immédiatement avant la mise en marche de l'appareil. De cette façon, l'excédent de sel sera dilué et éliminé.
Indication de remplissage de sel
Figure ③/23
Dans les régions à eau dure, remplir le réservoir de sel dès que l'indicateur de remplissage n'est plus visible.
Remplissage du liquide de rinçage
Le liquide de rincage est nécessaire, afin qu'il ne reste plus de traces de calcaire ou de taches d'eau sur la vaisselle après le lavage.
N'utiliser que du liquide de rincage spécial pour lave-vaisselle domestique.
Ouvrir le couvercle du réservoir de produit de rinceage (Figure 4/24).
Remplir le produit de rincege jusqu'à ce que l'indicateur de remplissage de couleur claire (figure 1/25) devienne complètement ASF. Vous pouvez reconnaître le niveau de remplissage à la couleur claire/sombre de la surface. Ensuite, revisser complètement le couvercle.
Une quantité moyenne de liquide de rincege sera automatiquement distribuée à chaque lavage.
Indication de remplissage de liquide de rincage
Figure 4/25
- Si l'indicateur de remplissage de liquide de rinçage devient clair ou s'allume, suivant l'équipement du lave-vaisselle, il est nécessaire d'ajouter du liquide de rinçage. Lorsque la réserve de liquide de rinçage est suffisante, l'indicateur paraît foncé ou est éteint.
Le doseur de distribution peut être réglé de 1 à 6.
Au départ de l'usine il est réglé sur 3.
Ne changer la position du doseur que s'il reste des trainées ou des taches d'eau sur la vaisselle.
En cas de trainées, mettre le doseur sur une position inférieure. En cas de taches de calcaire, mettre le doseur sur une position supérieure.
- Éliminer d'abord les gros déchets d'aliments.
- Placer les récipients les plus grands et les plus sales dans le panier inférieur; ceux plus petits, fragiles et moins sales dans le panier supérieur.
- Tous les récipients tels que : tasses, verres, casseroles, etc. doivent être placés à l'envers.
- Les pièces représentant des arrondis ou des poches doivent être inclinées pour permettre à l'eau de s'écouler.
- Les récipients hauts et minces seront placés au milieu des paniers, afin qu'ils soient exposés directement au jet d'aspersion.
- Adosser les verres à pied haut sur le rebord de l'étagère
- pas sur d'autres pièces de vaisselle - (figure ⑦).
- Mettre les couverts, sans les ranger, dans le panier à couverts.
- Mettre les longs couverts tels que : louches, longs couteaux, etc. horizontalement sur les paniers repliés (figure ③).
- Caler les pièces en plastique entre d'autres pièces de vaisselle et éviter de les ranger directement au-dessus de l'élément chauffant (figure 2/20).
Vaisselle non appropriée
Ne sont pas appropriés, pour le lave-vaisselle : les couverts avec poignées en bois ou en corne, les pièces collées (les petites planches en plastique également), les pièces en plastique altérables à l'eau chaude, la vaisselle en cuivre ou en étain.
Les décors vernis, ainsi que les pièces en aluminium ou argent peuvent - comme lors d'un lavage normal - tendre à changer de couleur ou à se décolorer. Certaines sortes de verres peuvent également devenir opaques après plusieurs lavages.
Recommandation: n'acheter à l'avenir que de la vaisselle dont l'aptitude est reconnue pour les lavages en lave-vaisselle.
Économie d'électricité et d'eau
Avant chaque programme de lavage, sauf pour le prélavage, remplir le distributeur de détergent (figure 6).
Vous pouvez ouvrir le couvercle du réservoir en appuyant sur la touche (figure 6/27).
À la fin du programme de lavage, le distributeur est toujours ouvert.
N'utiliser que du détergent spécial (poudre ou liquide) pour lave-vaiselle domestique.
Le distributeur de détergent compte 2 compartments qui contiennent respectivement 15 et 25 ml de détergent. S'il est rempli complètement, 55 ml.
Ces deux compartments permettent de doser avec exactitude la quantité de détergent.
Toutefois, comme l'efficacité des détergents peut varier, nous vous conseillons de suivre les indications du fabricant.
Pour une vaisselle peu sale, ou une petite quantité de vaisselle, réduire la quantité de détergent.
Enfin, refermer le couvercle en appuyant jusqu'à entendre le verrouillage. Le détergent sera distribué automatiquement pendant le programme de lavage.
On peut utiliser le détergent pour laisser tremper des casseroles ayant des restes tenaces.
Si le couvercle du distributeur ne se ferme pas, mettre la manette du programmeur (gauche, figure 1/6) sur position "Départ".
Vous pouvez économiser de l'électricité et de l'eau si vous
- ne faites pas de prélavage sous l'eau courante.
- ne mettez le lave-vaiselle en marche que s'il est complètement rempli de vaisse.
La consommation d'énergie correspondant à un cycle de lavage selon la norme NF C 73-176 est de : 1,6 kWh
Vue d'ensemble des programmes - choix du programme
| Température de lavageProgrammes de lavage | | 65° | 65° |
| Nom du programme | Prélavage | Super | Normal |
| Type de vaisselle | 1) | Vaisseille très sale | Vaisseille mixte |
| Type de salissure | SoupesSaucesPâtesRiz, oeutsSousflésPommes de terreRôtis | SoupesSaucesPâtesRiz, oeutsSousflésPommes de terreRôtis |
| Quantité des déchets | beaucoup | normal |
Caractéristiques des programmes (valeurs moyennes)
| Durée du programmeen Min. avecbranchementeau floide60°C | | 8066 | 7360 |
| Consommation enélectricité enkWh. avec branchementeau floide60°C | 0,10,1 | 1,60,5 | 1,60,6 |
| Consommation d'eau(litres) | 5 | 29 | 24 |
1) Utiliser le programme prélavage lorsque la vaisselle sale reste quelques jours dans la machine avant un cycle de lavage.
Mise en marche de l'appareil
- Vérifier que la rotation des bras d'aspersion n'est pas gênée (figures 2/15 et 3/19). Au besoin, écarter les obstacles.
- Fermer la porte.
- Ouvrir complètement le robinet d'arrivée d'eau.
- Sélectionner le programme 1, 2 ou 3 en tournant le sélecteur vers la droite (figure 1/5).
- Enclencher l'interrupteur principal (figure 1/5).
La lampe-témoin s'allume (figure 1/7).
Le programme démarre.
Si par erreur, la manette de gauche (de marreur de programme figure 1/1) a été trop avancée, le réservoir de détergent s'ouvre et le détergent est éjecté. Un nouveau remplissage de détergent est alors nécessaire.
Arrêt de l'appareil
- Appuyer sur l'interrupteur principal (figure 1/5), le témoin lumineux s'éteint (figure 1/7).
- Fermer le robinet d'arrivée d'eau1)
- Laisser la manette de gauche sur la position (démarreur de programme figure 1/1).
Après l'utilisation d'un prélavage seul, ramener, en tournant dans le sens des aiguilles d'une montre, la manette de gauche (figure 1/1) jusqu'à ce que la marque soit visible avant de replir le distributeur de détergent.
1) Pas nécessaire sur les appareils équipés d'Aqua-Stop.
Indication du déroulement du programme
Les symboles prévus sur l'indicateur de déroulement du programme signifient :
Lavage
Rincage intermédiaire et crincage principal Séchage
L'indicateur de déroulement du programme montre l'état momentané du programme lors du lavage.
L'indicateur ne subit pas de modifications durant l'échauffement.
Changement de programme
Si vous voulez changer de programme, réenclencher l'interrupteur principal (figure 1/5).
Sélectionner le nouveau programme, réenclencher le commutateur principal. Vérifier que le réservoir à détergent est encore fermé, sinon le replir à nouveau.
Interruption de programme
Si vous voulez interrompre un programme, presser la touche Marche/Arrêt (figure 1/5). Le programme redémarre du réenclenchement.
Pour continuer le programme, appuyer une nouvelle fois sur la touche Marche/Arrêt. En cas d'alimentation en eau chaude, notamment quelques instants, la porte avant de la fermer définitivement.
Retrait de la vase
Vider en premier le panier inférieur et ensuite le panier supérieur.
Veuillez éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur la vaisselle du panier inférieur.
Si la vaisselle peut refroidir pendant environ 15 minutes après la fin du programme, elle est plus pratique à toucher et à retirer.
Elle refroidit plus rapidement si vous ouvrez complètement la porte par ess la fin du programme.
Contrôle de l'appareil
- Contrôler le filtre (figure 9). Si des déchets sont restés, sortir le filtre, restorer les déchets et nettoyer le filtre à l'eau courante. Lors de la mise en place, veiller à ce que le filtre (enclencher les micro-filtres en matière plastique) soit bien posé dans son logement.
- S'assurer que les bras d'aspersion supérieur et inférieur (figures 2/15 et 2/19) ne soient pas obstrués, et si besoin est, les nettoyer. Le bras giclaur inférieur est seulement encliqueté. Il peut s'enlever en tirant vers le haut. Avec nettoyage, le bras giclaur doit être à nouveau encliqueté (figure 2/16).
Le bras d'aspersion supérieur se dévisse (figure 6).
Service Après-Vente
Avant de faire appel au Service Après-Vente, nous vous prions de vérifier si, à l'aide de la liste:
- Pour remédier soi-même aux petits dérangements - vous ne pouvez pas remédier vous-même au dérangement.
Cet appareil est conforme aux normes de sécurité des appareils électriques en vigueur. Les réparations d'appareillage électrique doivent uniquement être effectuées par des spécialistes.
Des réparations non conformes pourraient entraîner de considérables dangers pour l'utilisateur.
Si vous remarquez un defaulted dans l'appareil, veuillez appeler notre Service Après-Vente.

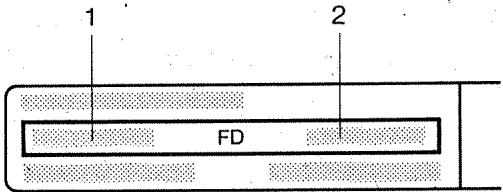

Veuillez indiquer à l'installateur le numéro de l'appareil 1 et le numéro de fabrication 2 (FD).
Vous trouverez ces indications, porte ouverte, en haut à droite dans le cadre de la porte.
Pour remédier soi-même aux petits dérangements
| Dérangements | Causes possibles |
| La lampe-témoin ne s'allume pas | - L'interrupteur principal n'a pas été enforcée.
- La fiche n'est pas bien enforcée dans la prise de courant.
- Le disjoncteur de l'appartement a déclenché. |
| L'appareil ne se met pas en marche | - Le sélecteur de programme n'a pas été tourné sur la position de départ d'un programme (chiffre).
- La porte de l'appareil n'est pas bien fermée. |
| L'appareil s'accrête au prélavage | - Le robinet d'accrivée d'eau n'est pas ouvert.
- Le filtre dans la conduite d'accrivée d'eau propre est obstrué. |
| L'eau n'est pas evacuée complètement | - Le tuyau d'évacuation d'eau fait un coude ou un pli.
- Le filtre est obstrué (contrôler le filtre figure ⑩). |
| Le couvercle du distributeur ne ferme pas | - Le programme n'a pas été terminé. |
| Le bras d'aspersion inférieur tourne mal | - Retirer le bras giclaur et le nettoyer. Nettoyer également le support du bras giclaur. |
| Dépôt calcaire sur la vaisselle | - La quantité de liquide de rinceage est insuffisante.
- Il n'y a pas de sel dans le bac à sel
- Le bouchon du réservoir pour le sel régéranger n'a pas été revisse à fond. |
| Trainées sur les verres | - La quantité de liquide de rinceage est trop importante. |
| Après le séchage, il subsiste des gouttelettes d'eau sur la vaisselle | - La quantité de liquide de rinceage est insuffisante. |
| Bruit de vaisselle pendant le lavage | - La vaisselle est mal rangée. |
| Les résultats de lavage ne sont pas satisfaisants | - Les produits de lavage et/ou de rinceage sont mal dosés.
- La vaisselle est mal rangée ou les paniers sont trop charges.
- La rotation du bras d'aspersion était généee par des pieces de vaisselle.
- Le filtre est obstrué (figure ⑬).
- Le micro-filtre est obstrué (figure ⑭)
(Si nécessaire, les enlever et les nettoyer. A la remise en place, le micro-filtre doit s'enclencher de façon nette).
- Le bord du filtre ne repose pas uniformément dans l'évidiment de la cuve.
- Les giclleurs du bras d'aspersion sont bouchés.
- Le programme a été choisi trop doux. |
Remarques
- Le lave-vaisse a été soigneusement testé en usine.
C'est pourquoi des taches d'eau sont restées. Elles disparaisent après le premier lavage.
- Si un modèle à encastrer est utilisé en tant que modèle à poser (avec un plan de travail installé ultérieurement), il faut le caler de façon à ce qu'il ne bascule pas.
On peut le fixer au mur ou à un meuble voisin.
- Démontage d'un appareil
- Retirer la prise de courant. Fermer le robinet d'eau.
- Desserrer les tuyaux d'alimentation et d'écoulement, au robinet et à la conduite du siphon.
- Dévisser les vis de fixation sous le plan de travail.
- Démonter la plaque de socle, s'il y en a une.
- Retirer l'appareil.
- r dans un des organes de commande et perturber ainsi le déroulement du programme.
- Pour essais comparats uniquement: Mise en place selon IEC 436 Capacité: 12 couverts Exemple de rangement: figures et Programme de comparaison: normal 65° Detergent de referencia 25 g.
- Antiparasitages Suivant les directives 76/889 avec le complément du marché commun 82/499/CEE.
- Seulement pour les modèles suisses. L'appareil peut être installé sans problème entre des parois de bois ou de matière plastique, dans une rangée de meubles de cuisine. Instr. No. 51
Si l'appareil n'est pas raccordé par une prise de courant conforme aux normes en vigueur, il doit être relié à un dispositif de coupure sur tous les pôles avec un intervalle de coupure d'au moins 3 mm afin de répondre aux prescriptions de sécurité en vigueur.
