| Type de produit | Sèche-linge à évacuation d'air |
| Marque | DE DIETRICH |
| Modèle | SD1617E1 |
| Capacité maximale de linge (coton) | 5 kg |
| Capacité maximale de linge (synthétiques) | 2,5 kg |
| Programmes de base | Blanc/Couleurs, Synthétiques |
| Fonctions complémentaires | Court (jusqu'à 3,5 kg), Suppression sonnerie, Suppression anti-froissage, Séchage délicat |
| Types de séchage | Prêt à repasser, Légèrement humide, Prêt à porter, Prêt à ranger, Repassage calandre à chaud, Séchage minuté (20, 40, 60 min) |
| Alimentation électrique | 230 V / 50 Hz (estimation d'après norme européenne, vérifier plaque signalétique) |
| Installation | Sur sol stable et de niveau, pieds réglables (clé SW27), possibilité de montage encastré (plaque AP 1000) ou en colonne (kit MBS 1000) |
| Évacuation d'air | Par tuyau souple (Ø min 100 mm, max 8 m droit) ou tube rigide (max 10 m droit), sortie murale possible |
| Entretien courant | Nettoyer le filtre à peluches après chaque cycle ; nettoyer tambour et détecteur d'humidité avec un chiffon imbibé de vinaigre |
| Sécurité | Ne pas utiliser de solvants ; aération suffisante de la pièce pendant le séchage ; débrancher avant intervention |
| Pièces détachées et accessoires | Kit de montage en colonne (MBS 1000), plaque de protection pour encastrement (AP 1000), ampoule de tambour (remplacement par SAV) |
| Garantie et SAV | Réseau de service après-vente en usine DeDietrich |
FOIRE AUX QUESTIONS - SD1617E1 DE DIETRICH
Questions des utilisateurs sur SD1617E1 DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge au format PDF gratuitement ! Retrouvez votre notice SD1617E1 - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SD1617E1 de la marque DE DIETRICH.
MODE D'EMPLOI SD1617E1 DE DIETRICH
Mode d'emploi Sèche-linge à évacuation d'air
GB
Detergentes à base de solventes
Conseils de sécurité et avertissements . 24
Installation 25
Branchement électrique ..... 26
Première mise en service ..... 27
Tri du linge 27
Symboles internationaux d'entretien .. 27
Conseils pour un entretien du linge dans le respect de l'environnement ..... 27
Chargement du linge ..... 27
Utilisation de la machine ..... 28
Sélection du programme ..... 28
Fonctions complémentaires ..... 28
Déroulement du programme ..... 29
Fin du programme ..... 29
Entretien 29
Tableau des programmes ..... 30-31
Remèdes en cas de panne ..... 32
Chère cliente,
Cher client,
Vous avez fait l'acquisition d'un sèche-linge de DeDietrich et nous vous en remercions. Vous possédez ainsi un appareil de marque de qualité supérieure de fabrication allemande. Afin d'utiliser votre sèche-linge DeDietrich pendant longtemps avec satisfaction, nous vous conseillons de lire attentivement toutes les informations fournies dans le présent mode d'emploi. Vous aurez ainsi de précieux conseils en matière de sécurité, d'installation, d'utilisation et d'entretien de votre machine. Conservez soigneusement ce mode d'emploi et n'omettez en aucun cas de le transmettre à son éventuel nouveau propriétaire.
Conseils de sécurité et avertissements Votre sèche-linge est conçu pour le séchage de textiles dotés par le fabricant d'une étiquette signifiant qu'ils pouvaient être séchés en sèche-linge. D'autres applications peuvent être dangereuses. N'utilisez aucun produit solvant dans la machine (risque d'incendie ou d'explosion).
Veuillez observer les indications suivantes sous peine de voir s'annuler la responsabilité du fabricant :
- Assurez-vous de la mise au rebut réglementaire du matériau d'emballage. Tous les matériaux d'emballage respectent l'environnement et peuvent être récupérés. Vous pouvez rendre l'emballage à votre revendeur.
- En cas de dommages manifestes, la machine ne doit pas être branchée. Dans ce cas demandez des précisions auprès du fournisseur.
- L'utilisation de la machine doit se faire conformément au mode d'emploi afin d'éviter un endommagement tant de votre linge que de votre machine. Cette dernière doit exclusivement être utilisée pour le séchage du linge de maison.
- Mettez la machine hors de portée des enfants et éloignez les animaux domestiques.
- Maintenez fermée la porte du sèche-linge afin que les enfants ne puissent pas grimper et le faire basculer. Ne montez pas sur le sèche-linge.
- Avant d'introduire le linge dans le sèche-linge, prenez soin de retirer des vêtements les corps étrangers (par exemple pièces de monnaie, vis, clous, trombones, etc.) qui pourraient endommager le tambour.
- En cas de pannes ne pouvant être réparées au moyen des informations figurant dans le présent mode d'emploi, débranchez la machine du secteur (en tirant sur la fiche et non sur le cordon d'alimentation) ou en mettant le fusible cor-
respondant hors circuit. Informez le service après-vente.
- Les appareils électriques sont conformes aux règlements d'application en matière de sécurité. Les réparations des appareils électriques doivent être exclusivement effectuées par un personnel qualifié. Des réparations non conformes peuvent entraîner des risques considérables pour l'utilisateur.
Assurez-vous que seules des pièces de rechange d'origine sont utilisées afin d'éviter les dommages en série.
- Les appareils arrivés en fin de vie doivent immédiatement être mis au rebut. Débranchez d'abord la machine du secteur, déconnectez ensuite le cordon d'alimentation. Mettez le verrouillage de la porte hors d'usage.
- Il existe un risque d'intoxication lorsque d'autres appareils tels des chauffages au gaz, des chauffe-eau pour eau courante, des cheminées, etc. se trouvent sur le lieu d'installation. Du fait de la présence du sèche-linge à évacuation d'air il peut se produire une dépression dans la pièce entraînant un effet de recirculation des gaz d'échappement. Ce risque existe également lorsque le foyer se trouve dans une autre pièce de la maison. Pendant le cycle de séchage, veillez à ce que l'aération de la pièce soit suffisante (ouvrir portes ou fenêtres).
Installation
Lieu d'installation
Le sèche-linge doit être installé dans une pièce à l'abri de la poussière et des pe-luches. Pendant le cycle de séchage, vous devez veiller à une bonne aération de la pièce (ouvrir portes ou fenêtres) afin que l'air soufflé humide et chaud ne soit pas à nouveau aspiré. L'évacuation d'air doit pouvoir se faire sans obstacle. Le fonctionnement sans conduite d'évacuation d'air est en principe possible, mais il faut dans ce cas tenir compte du fait qu'en l'absence d'aération les murs peuvent à la longue être endommagés par l'humidité. Il est recommandé de diriger l'évacuation d'air par une conduite d'évacuation d'air ou une sortie dans le mur dans une cheminée d'aération ou vers l'extérieur (à l'air libre). À la sortie de l'évacuation d'air il ne doit se produire aucune contre-pression pour l'air qui s'échappe (par exemple irruption du vent).
Conduite d'évacuation d'air
Il est possible de raccorder une conduite d'évacuation d'air à l'arrière de l'appareil ② ou sur l'un des côtés de l'appareil ③. Les orifices d'évacuation non utilisés doivent être fermés à l'aide des clapets fournis ④. La conduite d'évacuation d'air doit toujours être posée le plus directement possible. Des coudes surtout prononcés doivent être évités. Du fait que chaque conduite d'évacuation d'air oppose une résistance, cette conduite ne doit pas dépasser une certaine longueur. La résistance est augmentée par toute conduite qui n'est pas droite. Toute courbe ou pièce intermédiaire diminue la longueur totale autorisée de la conduite d'évacuation. La longueur maximale autorisée de la conduite d'évacuation d'air dépend du type de conduite.

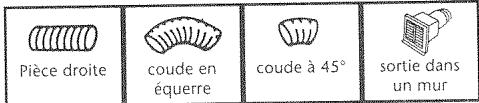

a) Tuyau d'évacuation d'air Nous recommandons comme conduite d'évacuation d'air un tuyau souple avec spirale d'au moins 100 mm de diamètre que vous pouvez vous procurer auprès de notre service après-vente. Vous pouvez raccorder un tuyau de ce type à l'une des ouvertures d'évacuation de l'appareil à l'aide de l'adaptateur fourni. Pour une pose droite du tuyau d'évacuation la longueur maximale autorisée s'élève à environ 8 m. Pour un coude en équerre il convient de compter 1,8 m et 1,0 m dans le cas d'un coude à 45°. Dans le cas de sortie dans un mur, avec grille de protection, il faut à nouveau retirer 2,0 m de la longueur totale maximale autorisée.


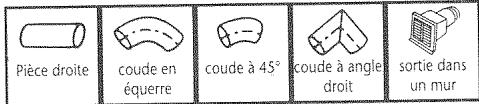

Pièce droite coude en équerre coude à 45° sortie dans un murb) Tube d'évacuation
Pour une pose droite du tuyau d'évacuation la longueur maximale autorisée s'élève à environ 10 m. Pour un coude en équerre il convient de compter 0,6 m et 0,3 m dans le cas d'un coude à 45° et 2,7 m pour un coude à angle droit. Dans le cas de sortie dans un mur, avec grille de protection, il faut à nouveau retirer 2,0 m de la longueur totale maximale autorisée.
Il est également possible de raccorder directement un conduit plat.
Écoulement de l'eau de condensation
Nous vous recommandons de créer à l'endroit le plus bas de la conduite d'évacuation d'air une possibilité d'écoulement pour l'eau de condensation (alésage d'environ 3 mm).
Ajustage
Le sèche-linge doit être installé sur un sol stable et de niveau. De faibles inégalités ne peuvent être compensées qu'à l'aide des quatre pieds réglables. Utilisez pour cela une clé plate SW 27. Vérifiez le plan horizontal et la stabilité de la machine (niveau).
Montage encastré
Il est possible d'encastrer la machine sous un plan de travail continu. La plaque de protection nécessaire dans ce cas (numéro de commande AP 1000) est disponible auprès du service après-vente ou chez votre spécialiste.
Pour des raisons de sécurité, il convient, dans le cas d'un montage encastré, de faire monter par votre spécialiste une plaque de protection en tôle à la place de la plaque de protection de l'appareil.
Colonne machine à laver/sèche-linge
Si vous disposez de peu de place, vous pouvez installer votre sèche-linge au-dessus de votre machine à laver DeDietrich. Vous devrez dans ce cas vous procurer auprès du service après-vente ou de votre spécialiste un jeu de pièces détachées pour le montage (numéro de commande MBS 1000).
Branchement électrique
Pour le branchement électrique il faut prévoir une prise de courant de sécurité. En cas de raccordement fixe, il convient d'utiliser un interrupteur principal avec écartement minimum des contacts de 3 mm. Le branchement électrique doit répondre aux directives nationales ainsi qu'aux règlements complémentaires de l'entreprise d'électricité. Les données relatives à la protection par fusibles et au modèle de la machine figurent sur la plaque signalétique sur le panneau arrière de la machine. Avant de brancher la machine, assurez-vous qu'elle est bien hors tension.
ATTENTION! Le remplacement du cordon d'alimentation secteur ne peut être effectué que par un spécialiste agréé ou par une personne qualifiée.
Première mise en service
Avant la première mise en service, nous vous recommandons d'essuyer le tambour avec un chiffon humide.
Tri du linge
Regroupez autant que possible du linge d'un même type de tissu pour un cycle de séchage.
Symboles internationaux d'entretien
Séchage à température normale
Séchage à température réduite
Ne convient pas au séchage en machine
- Triez le linge d'après les types de tissu et les symboles d'entretien (voir tableau) et le degré de séchage souhaité.
- Retirez tout corps étranger des plis ou des poches des vêtements, et remontez les fermetures à glissière.
- Les corps étrangers comme les pinces à cheveux, les trombones, les pièces de monnaie, les vis, les épingles etc. peuvent endommager le sèche-linge.
- Les boutons métalliques des pièces de vêtements doivent être fermés, les fermetures à glissière remontées, les agrafes et oeillets fermés. Les boucles de ceintures doivent être nouées.
Produit à base de solvant
Du linge qui a été traité avec des produits de ce type ne doit pas être mis dans le sèche-linge. Des éléments de la machine pourraient être endommagés et des vapeurs toxiques exhalées (risque d'incendie et d'explosion).
Les textiles ayant subi un traitement préalable doivent être rincés à l'eau claire avant d'être séchés.
Laine
Les articles en laine ou les textiles en contenant peuvent feutrer et rétrécir en cas de séchage en sèche-linge.
Voilages
Les voilages synthétiques ne conviennent pas à un séchage en machine car ils risquent de froisser.
Duvet
Les tissus remplis de duvet sont impropres au séchage en sèche-linge.
Conseils pour un entretien du linge dans le respect de l'environnement
Vous pouvez contribuer à la protection de l'environnement en suivant les conseils ci-après :
- Exploitez toujours la capacité maximale du sèche-linge (reportez-vous au tableau de programmes).
- Une sous-charge n'est pas économique, une surcharge peut donner des résultats de séchage indésirables.
- Économisez l'énergie en essorant le linge dans la machine à laver à la vitesse maximale. Choisissez pour cela la vitesse d'essorage la plus élevée possible pour le type de textile en question.
- Pendant le séchage, veillez à une bonne aération de la pièce.
- Nettoyez le filtre après chaque cycle de séchage et videz le réservoir d'eau de condensation.
Chargement du linge
Pour ouvrir la porte du sèche-linge, appuyez sur la touche d'ouverture de porte. Dépliez le linge et introduisez-le dans le tambour sans le serrer. La quantité maximale de linge dépend de la nature du tissu et du type de linge. Vérifiez que le filtre à peluche est bien en place. Le sèche-linge ne peut fonctionner sans ce filtre.
Après avoir introduit le linge, refermez la porte. Vous entendrez alors le verrouillage s'encliqueter.
Le programme ne peut pas démarrer tant que la porte n'est pas fermée.
Utilisation de la machine
Sélectionnez le programme de séchage d'après le tableau des programmes. Réglez le programmateur sur le programme de séchage désiré et au degré de séchage voulu. Sélectionnez si nécessaire des fonctions complémentaires. Appuyez enfin sur la touche de mise en marche ◇.

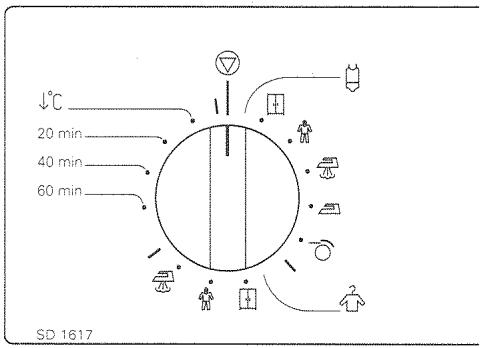

Sélection de programme
Vous disposez de deux programmes de base :
Blanc/couleurs et synthétiques. À chaque programme correspond un dé-roulement de séchage spécifique.
Vous pouvez également, pour chaque programme, choisir différents degrés de séchage.


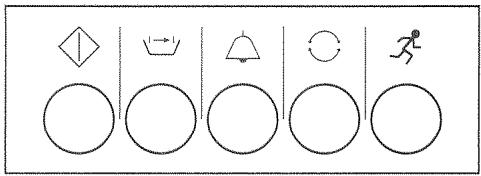

Fonctions complémentaires
Le choix entre une ou plusieurs fonctions complémentaires permet d'adapter encore plus précisément le programme de séchage aux caractéristiques de votre linge.
Court
(équipement spécifique machine)
Cette touche de programme court permet de réduire la durée de séchage.
Opter pour cette fonction pour une quantité moyenne de linge de même taille.
Poids maximal 3,5 kg.
Suppression sonnerie
(équipement spécifique machine)
À la fin du cycle de séchage un signal sonore retentit pendant la phase d'antifroissage vous indiquant que le linge peut à présent être retiré. En appuyant sur cette touche vous supprimez la sonnerie. Au cas où la protection antifroissage a été supprimée, la sonnerie se trouve automatiquement également neutralisée.
Suppression anti-froissem.
(équipement spécifique machine)
À la fin du programme de séchage la machine passe automatiquement à la phase de protection antifroissage au cas où vous ne retireriez pas le linge tout de suite. En appuyant sur cette touche vous supprimez la protection antifroissage.
Séchage délicat ♂
Si vous appuyez sur cette touche il se produit une diminution de la puissance calorifique et par conséquent une réduction de la température dans le tambour. Ce programme est conseillé pour les textiles délicats.
Le programme se trouve de ce fait prolongé (linge marqué du symbole d'entretien ☐).
Déroulement du programme
Vous pouvez ajouter du linge en cours de programme. Appuyez pour cela sur le bouton d'ouverture de la porte ≈. Une fois le linge ajouté, refermez la porte et réappuyez sur la touche de mise en marche ◇.
Une fois atteint le degré de séchage désiré, le sèche-linge passe en phase de refroidissement. Le chauffage est alors mis hors circuit. Pendant environ 10 minutes, le linge est alors brassé et aéré dans le courant d'air.
Après la phase de refroidissement, le programme se termine et le linge peut être retiré de la machine. Le témoin „Filtre“ s'allume (équipement spécifique à machine). Il s'en suit une phase antifroissage de 30 minutes (si elle n'a pas été neutralisée).
Fin du programme
Tournez le programmateur sur la position d'arrêt Ⓥ. (Le témoin „En fonctionnement ♦” s'éteint).
Nettoyez le filtre à peluches (voir chapitre suivant).
Entretien
Filtre à peluches
Les vêtements que l'on porte s'usent et libèrent pendant le séchage des fibres (peluches) qui sont recueillies dans le filtre. Le filtre ⑤ doit par conséquent être nettoyé après chaque cycle de séchage.
- Tirez le filtre hors de son support.
- Retirez les peluches à la main.
- Replacez le filtre.
Bâti, porte de chargement et pièces en matière plastique
Nettoyez à l'eau savonneuse, avec un produit de nettoyage doux ou avec le produit habituel pour entretien des pièces en matière plastique. N'utilisez pas de produit abrasif ! Ne lavez pas la machine au jet d'eau.
Séchez avec un chiffon doux.
Détecteur d'humidité et tambour
Avec le temps, des dépôts peuvent se former à l'intérieur du tambour et cela peut avoir une incidence sur la qualité du séchage. Utilisez un chiffon doux imbibé de vinaigre pour nettoyer le détecteur d'humidité et le tambour ⑥.
N'utilisez en aucun cas de solvant (risque d'incendie/d'explosion).
Tableau des programmes
| Symbole d'entretien | Tissu |
 | Coton et lin,à repasser à la calandre à chaud |
 | Coton et lin,à repasser au fer |
 | Coton et linnécessitant peu ou pas de repassage |
 | Coton et linne nécessitant pas de repassage |
 | Coton et linà plusieurs couches épaisses |
 OU  | Fibres mélangéesdevant être repassées au fer |
 OU  | Fibres mélangéesne devant être que peu repassées |
* *OU  | Fibres mélangéesne nécessitant pas d'être repassées |
Programme en temps de séchage 60, 40, 20 minutes pour articles spéciaux.
| Quantité de linge kg | Exemples | Choix du programme et degré de séchage |
| 5 | Draps et linge de table | Blanc / couleursRepassage calandre á chaud |
| 5 | Draps et linge de table + serviettes de toilette, T-shirts | Blanc / couleurs *Prêt á repasser |
| 5 | Vêtements de travail | Blanc / couleursLégèrement humide |
| 5 | Serviettes éponge, serviettes de toilette et torchons à vaisselle, sous-vêtements, chaussettes en coton | Blanc / couleurs *Prêt à porter |
| 5 | Articles en tissu éponge, peignoirs, draps | Blanc / couleursPrêt à ranger |
| 2,5 | Pantalons, robes, jupes, chemises | SynthétiquesPrêt à repasser |
| 2,5 | Pantalons, robes, jupes, chemises, gaines, leggings, vêtements de sport à composants synthétiques | SynthétiquesLégèrement humide |
| 2,5 | Survêtements de sport, anoraks, couvertures | Synthétiques *Prêt à porter |
* Programmes de test conformément à CEI 1121 / EN 61121
Aérer :
- pour aérer des vêtements peu portés
- pour défroisser du linge froissé dans la machine à laver et devant être étendu sur la corde à linge
Remèdes en cas de panne
DeDietrich dispose de son propre réseau de service après-vente en usine. Mais vous pouvez toutefois remédier vous-même aux pannes et aux défauts de fonctionnement mineurs. Avant de faire appel au service après-vente, veuillez contrôler les points suivants :
La machine ne se met pas en marche
- Vérifiez le fusible de votre installation domestique.
- Contrôlez que la fiche est bien enfichée dans la prise.
- Assurez-vous que la porte du sèche-linge est bien fermée.
- Vérifiez que vous avez bien sélectionné un programme et appuyez sur la touche de marche ◇.
La machine s'arrête en cours de programme
- Il s'est peut peut-être produit une coupure de courant, réappuyez sur la touche de mise en marche ◊.
Le linge est encore trop humide après le séchage ou la durée de séchage est trop longue
- Nettoyez le détecteur d'humidité dans le tambour.
- Vérifiez que le filtre à peluches a bien été nettoyé.
• Le tambour n'est-il pas trop chargé ? - Améliorez l'aération de la pièce en ouvrant porte ou fenêtre.
- Choisissez un degré de séchage plus élevé.
- Le tuyau d'évacuation d'air est infléchi ou a un défaut du même ordre
- Au cas où la conduite d'air se fait par une sortie dans le mur, il se peut que cette dernière soit bouchée.
L'éclairage du tambour (équipement spécifique machine) ne fonctionne pas
- Le programmateur est en position d'arrêt ▽.
- L'ampoule est défectueuse. Pour des raisons de sécurité, la lampe doit exclusivement être remplacée par une personne du service après-vente ou par un technicien spécialisé.
Si vous ne parvenez pas à supprimer vous-même la panne, adressez-vous au service après-vente en indiquant la référence du modèle ainsi que son numéro d'identification figurant sur plaquette signalétique
①. Notre service après-vente central vous indiquera le technicien de service après-vente le plus proche de votre domicile.
