Type de produit	Table de mixage numérique professionnelle 4 voies
Marque	Pioneer
Modèle	DJM-700
Taux d'échantillonnage	96 kHz / 24 bits
Convertisseur	24 bits A/N, N/A
Processeur	DSP 32 bits
Filtre numérique	Filtre rotatif Pass-bas/Pass-haut paramétrable
Effets numériques	13 effets synchronisables, filtrage de fréquence
Échantillonneur	Roll Sampler avec 4 modes (ROLL, REVERSE ROLL, PITCH UP ROLL, PITCH DOWN ROLL)
MIDI	49 boutons/faders assignables, commande On/Off du transfert MIDI
Égaliseur	3 bandes par voie (graves, médium, aigus) de -26 dB à +6 dB
Fader Start	Compatible avec les lecteurs CDJ Pioneer (voies 1 et 2)
Courbe de fader	Réglable en 3 positions pour channel et crossfader
Talk Over	Réduction automatique du volume pour le micro
Peak Level Meter	Indicateur de niveau d'entrée par voie
Connecteurs d'entrée	Non spécifiés dans la notice
Connecteurs de sortie	Sortie Retour (RCA), Sortie Casque (Jack 6,35), Sortie Enregistrement (RCA), Sortie Numérique (coaxiale), Départ Effets (Jack 6,35), Retour Effets (Jack 6,35), Sortie MIDI (5P DIN), Sortie Contrôle (Mini-Jack 3,5) x2
Réponse en fréquence	20 Hz - 20 kHz
Distorsion harmonique totale	0,005 % ou moins
Rapport signal/bruit	104 dB (LINE)
Intensité casque	19 dB
Alimentation	220-240 V, 50/60 Hz
Consommation	33 W
Dimensions (L x P x H)	320 x 378,4 x 107,9 mm
Poids	6,6 kg
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter les solvants et l'humidité.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à des températures extrêmes ou à l'humidité.
Pièces détachées et réparabilité	Contacter Pioneer France ou revendeur agréé.

FOIRE AUX QUESTIONS - DJM-700 PIONEER

Comment utiliser le Roll Sampler sur la DJM-700 ?

Le Roll Sampler propose 4 modes : ROLL, REVERSE ROLL, PITCH UP ROLL et PITCH DOWN ROLL. Il se paramètre en 8, 4, 2, 1, 1/4, 1/2, 1/16 de temps. Activez-le via les boutons dédiés en mode lecture.

Comment appliquer un effet filtré sur une fréquence spécifique ?

La DJM-700 permet de sélectionner les bandes de fréquence pour les effets. Utilisez le filtre numérique rotatif Pass-bas/Pass-haut en combinaison avec un effet pour ne l'appliquer qu'aux fréquences souhaitées.

Combien d'effets numériques sont intégrés ?

La table de mixage intègre 13 effets numériques synchronisables, avec possibilité de filtrer les fréquences pour un rendu unique.

La DJM-700 est-elle compatible MIDI ?

Oui, elle est 100% compatible MIDI avec 49 boutons, faders et commutateurs assignables. La commande On/Off du transfert MIDI permet d'activer/désactiver les données en cours de set.

Comment brancher une sortie numérique ?

La DJM-700 dispose d'une sortie numérique coaxiale supportant 96 kHz / 24 bits. Branchez-la directement sur un périphérique d'enregistrement ou un système audio compatible.

Comment régler la courbe du crossfader ?

La courbe du crossfader et des channel faders est réglable en 3 positions. Utilisez le sélecteur dédié sur le panneau avant pour adapter la réponse à votre style de mix.

Que fait la fonction Talk Over ?

La fonction Talk Over réduit automatiquement le volume des morceaux lorsque vous parlez dans le micro, facilitant les annonces sans toucher aux faders.

Comment utiliser le Fader Start ?

Le Fader Start permet de démarrer la lecture ou de revenir au point Cue sur les voies 1 et 2 en bougeant le fader. Il est compatible avec tous les lecteurs CDJ Pioneer.

Comment nettoyer la table de mixage ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Évitez les solvants, liquides et produits abrasifs qui pourraient endommager les surfaces.

Où trouver des pièces détachées pour la DJM-700 ?

Contactez Pioneer France (tél. [phone]) ou un revendeur agréé pour les pièces détachées comme le kit de faders rotatif (réf. DJC-700RV).

MODE D'EMPLOI DJM-700 PIONEER

Table de mixage numérique 96 kHz /

24 bits 4 voies professionnelle

Processeur numérique DSP 32 bits

Nouveau filtre de fréquence

d'effets paramétrable

Roll Sampler

Boîte de 13 effets numériques

100% compatible MIDI avec commande

de contrôle On/Off

Egalement disponible en noir

Destinée à encore étendre les possibilités de création, la DJM-700 marque la différence et permet aux DJs de réaliser des « performances live » tout simplement fascinantes.

Forte de sa réputation d'innovation dans le domaine numérique, la gamme de tables de mixage professionnelles DJM de Pioneer, qui a fait l'objet de nombreuses récompenses, continue de s'étoffer avec un modèle qui vient compléter la gamme : DJM-700. Reprenant l'ergonomie très intuitive du modèle DJM-800, cette incontournable table de mixage 4 voies est équipée d'un système d'échantillonnage numérique 96 kHz / 24 bits, d'un convertisseur analogue-numérique de premier choix et d'un processeur numérique DSP 32 bits pour offrir un son fascinant de pureté.

Sa palette de fonctions élaborée comprend, en première mondiale, un mode de filtrage de fréquence des effets, qui permet aux DJs de sélectionner les bandes de fréquence. N'importe quel des 13 effets de synchronisation de la table de mixage peut alors être appliqué à ces fréquences. La table de mixage DJM-700 est dotée d'un filtre numérique rotatif « Pass-bas »/« Pass-haut » paramétrable. Celui-ci sert à la fois à filtrer le morceau joué et, lorsque qu'il est enchâncé

simultanément avec la boîte d'effets numériques, il permet également de filtrer les effets eux-mêmes, offrant ainsi des possibilités uniques de création.

La DJM-700 comprend également un nouveau Roll Sampler qui, en mode lecture, peut être utilisé en 4 modes différents : ROLL, REVERSE ROLL, PITCH UP ROLL et PITCH DOWN ROLL. Il peut également être paramétré en 8, 4, 2, 1, ¼, ½, 1/16 de temps.

Doté de 49 boutons, faders et commutateurs MIDI assignables, la DJM-700 peut piloter des logiciels de deejaying externes et, grâce à la nouvelle commande On/Off du transfert MIDI, les données MIDI peuvent être activées/désactivées en cours de set.

La DJM-700 rejoint ainsi la prestigieuse lignée des consoles numériques Pioneer en s'adressant à des utilisateurs DJs professionnels en quête de nouveaux effets pour des sensations uniques.

Configuration standard

DJM-700 + 2 x CDJ-800MK2 + EFX-500 + HDJ-1000

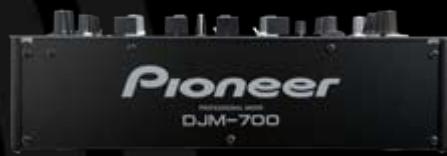

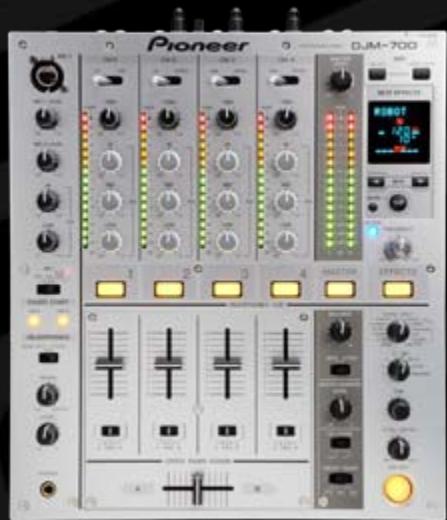

Autres fonctions

Sortie numérique : Offre une connectivité de qualité en supportant des taux d'échantillonnage de 96 kHz / 24 bits, sans aucune dégradation du signal sonore.

Les courbes des Faders et Cross Fader sont modifiables en 3 positions. La DJM-700 dispose de faders ultra précis ; un kit de faders rotatif est d'ailleurs disponible en option (réf. DJC-700RV). » Equalizer 3-Bandes : un système d’équalizer 3 bandes par voie ultra sensible comptant des boutons caoutchouts permet le contrôle des sons graves, médium, aigus entre -26db et +6db. Ajustement de la courbe de fader : Permet de modifier la courbe de cross fader/channel fader. » Talk Over: diminue automatiquement le volume afin que le DJ puisse parler dans le micro au cours d’un morceau. Peak Level Meter: permet de contrôler le niveau d’entrée sur chaque voie. Fader Start: permet de démarrer la lecture et de revenir au point Cue sur les voies 1 et 2. Les Fader Start sont compatibles avec tous les lecteurs CDJ de Pioneer.

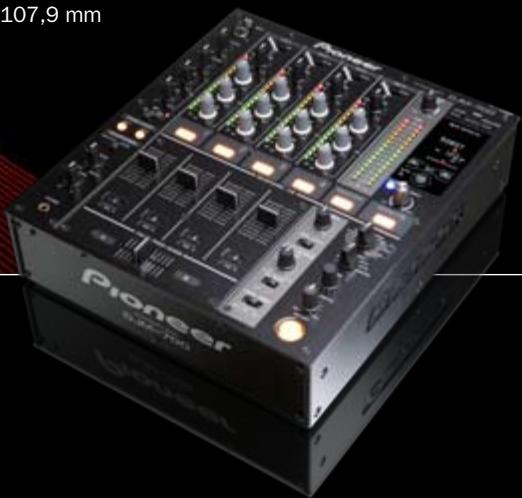

Caracteristiques

Nombre de voies

Connecteurs d'entrée

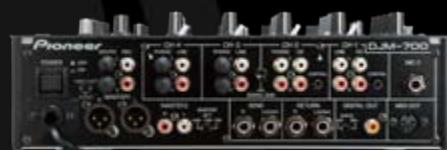

Connecteurs de sortie

Autres connecteurs

Taux d'échantillonnage

Convertisseur

Réponse en fréquence

Distorsion harmonique totale

Rapport signal/bruit

Intensité casque

Alimentation

Consummation

Sortie Retour x 1 (RCA)

Sortie casque x 1 (panneau supérieur Jack 6.35 x 1)

Sortie Enregistrement x 1 (RCA)

Sortie numérique x 1 (coaxiale)

Départ Effets x1 (Jack 6.35)

Retour Effects x1 (Jack 6.35)

Sortie MIDI x 1 (5P DIN)

Sortie Contrôle (Mini-Jack 3.5) x 2

96 kHz

24 bits A/N, N/A

20 Hz - 20 kHz

0,005% ou moins

104 dB (LINE)

19 dB

C.A. 220-240V (50/60 Hz)

33W

320 × 378,4 × 107,9 mm

6,6 kg
