Intitulé Description
Type de produit Ordinateur tout-en-un
Écran Écran tactile Full HD de 23 pouces
Processeur Intel Core i5 ou i7 de 4ème génération
RAM 4 Go, 8 Go ou 16 Go DDR3
Stockage Disque dur de 500 Go, 1 To ou SSD de 256 Go
Carte graphique NVIDIA GeForce GT 630M ou Intel HD Graphics
Système d'exploitation Windows 10 ou Windows 11
Connectivité Wi-Fi, Bluetooth, ports USB 3.0, HDMI, Ethernet
Dimensions approximatives 58,4 cm x 46,5 cm x 6,3 cm
Poids Environ 7,5 kg
Alimentation électrique Adaptateur secteur 150 W
Fonctions principales Multimédia, bureautique, navigation internet
Entretien et nettoyage Nettoyer l'écran avec un chiffon doux, dépoussiérer les ventilateurs
Pièces détachées et réparabilité Réparabilité limitée, pièces disponibles via le service après-vente DELL
Sécurité Protection par mot de passe, mise à jour régulière des logiciels de sécurité
Compatibilités Compatible avec divers périphériques USB, imprimantes et autres accessoires

FOIRE AUX QUESTIONS - XPS ONE DELL

Comment réinitialiser mon DELL XPS ONE aux paramètres d'usine ?
Pour réinitialiser votre DELL XPS ONE, allez dans 'Paramètres', puis 'Mise à jour et sécurité'. Sélectionnez 'Récupération' et cliquez sur 'Réinitialiser ce PC'. Suivez les instructions à l'écran pour compléter le processus.
Que faire si mon DELL XPS ONE ne s'allume pas ?
Vérifiez d'abord si l'appareil est branché et que la prise fonctionne. Essayez un autre câble d'alimentation si possible. Si l'écran reste noir, maintenez le bouton d'alimentation enfoncé pendant 10 secondes, puis relâchez-le et essayez de redémarrer.
Comment résoudre les problèmes de connexion Wi-Fi sur mon DELL XPS ONE ?
Assurez-vous que le Wi-Fi est activé dans les paramètres réseau. Vérifiez également si d'autres appareils peuvent se connecter au même réseau. Si le problème persiste, essayez de redémarrer votre routeur ou de mettre à jour les pilotes de votre carte réseau.
Mon DELL XPS ONE est lent, que puis-je faire ?
Pour améliorer les performances, commencez par désinstaller les programmes inutiles et nettoyer les fichiers temporaires. Vous pouvez également augmenter la mémoire RAM ou effectuer une défragmentation du disque dur.
Comment mettre à jour les pilotes de mon DELL XPS ONE ?
Visitez le site officiel de Dell et accédez à la section 'Support'. Entrez le modèle de votre appareil et recherchez les mises à jour de pilotes. Téléchargez et installez les mises à jour recommandées.
Que faire si mon écran tactile ne fonctionne pas ?
Assurez-vous que l'écran tactile est activé dans les paramètres. Si le problème persiste, redémarrez l'ordinateur. Vous pouvez également essayer de mettre à jour les pilotes de l'écran tactile via le gestionnaire de périphériques.
Comment libérer de l'espace de stockage sur mon DELL XPS ONE ?
Utilisez l'outil de nettoyage de disque pour supprimer les fichiers temporaires et inutiles. Envisagez également de transférer des fichiers sur un disque dur externe ou dans le cloud pour libérer de l'espace.
Puis-je installer un nouveau système d'exploitation sur mon DELL XPS ONE ?
Oui, vous pouvez installer un nouveau système d'exploitation, mais assurez-vous de sauvegarder vos données au préalable. Suivez les instructions du fabricant pour créer un support d'installation et procéder à l'installation.

Questions des utilisateurs sur XPS ONE DELL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Ordinateur tout-en-un au format PDF gratuitement ! Retrouvez votre notice XPS ONE - DELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XPS ONE de la marque DELL.

MODE D'EMPLOI XPS ONE DELL

Présentation technique

Avant de commencer

Remplacement du capot de

I'ordinateur

Remplacement du socle

Remplacement du capot supérieur

Remplacement de module(s) de mémoire

Remplacement des lecteurs

Remplacement de cartes

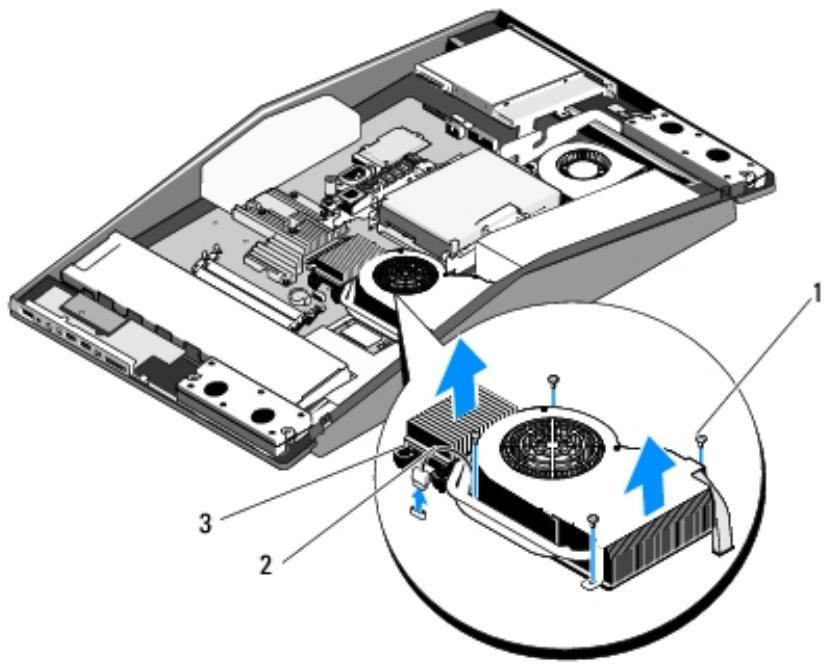

Remplacement de l'ensemble dissipateur de chaleur du

processeur

Remplacement du processeur

Remplacement de la pile

Configuration du système

Remarques, vis et précautions

REMARQUE : une REMARQUE fournit des informations importantes qui vous aident à mieux utiliser votre ordinateur. AVIS : un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème. PRECAUTION : une PRECAUTION indique un risque de dommage matériel, de blessure corporelle ou de mort.

Les informations de ce document sont sujettes à modification sans préavis.

© 2008 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.

Marques utilisées dans ce document : Dell et le logo DELL et XPS One sont des marques déposées de Dell Inc. ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Bluetooth est une marque déposée de Bluetooth SIG, Inc., et est utilisé par Dell sous licence.

Les autres marques et noms de produits pouvant être utilisés dans ce document sont reconnus comme appartenant à leurs propriétaires respectifs. Dell Inc. rejette tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

Modèle MTG24

Juin 2008 Rév. A00

Présentation technique

Vue interne de votre ordinateur XPS One™ A2420

DELL XPS ONE - Présentation technique - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

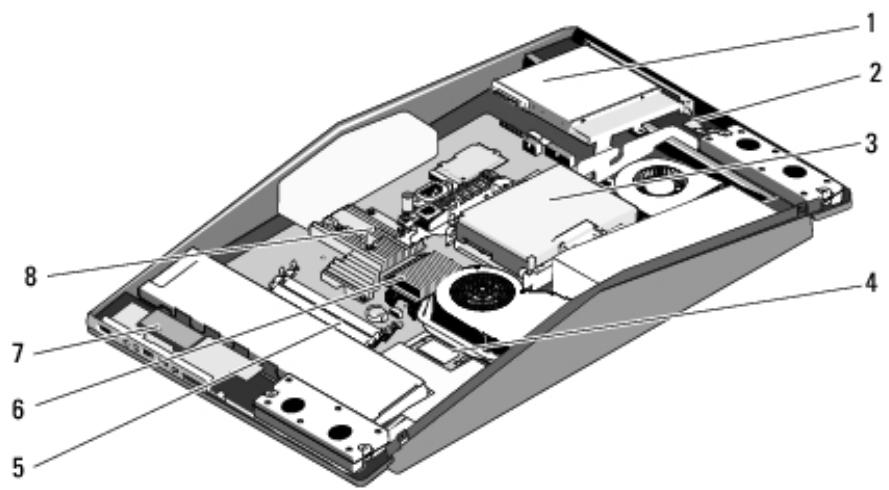

Vue interne de votre ordinateur XPS one™ A2420

DELL XPS ONE - Vue interne de votre ordinateur XPS one™ A2420 - 1

1lecteur optique2carte interne dotée de la technologie sans fil Bluetooth®
3disque dur4carte réseau sans fil (WLAN)
5modules de mémoire6assemblage du dissipateur de chaleur du processeur
7module RF8dissipateur de chaleur de la carte graphique

Retour à la page Contenu

Avant de commencer

• Outils recommandés Mise hors tension de votre ordinateur • Consignes de sécurité

Ce chapitre fournit les instructions de retrait et d'installation des composants de votre ordinateur. Sauf indication contraire, les conditions suivantes doivent exister préalablement à chaque procédure :

  • Vous avez appliqué les procédures décrites dans les sections Mise hors tension de votre ordinateur et Consignes de sécurité.
  • Vous avez lu les consignes de sécurité fournies avec votre ordinateur. Pour remplacer un composant ou pour l'installer, si vous l'avez acheté séparément, effectuez la procédure de retrait en sens inverse.

Outils recommandés

Les procédures décrites dans le présent document nécessitent un tournevis cruciforme.

Mise hors tension de votre ordinateur

DELL XPS ONE - Mise hors tension de votre ordinateur - 1

AVIS : pour éviter de perdre des données, enregistrez et fermez tous les fichiers ouverts, puis quitterz tous les programmes en cours d'exécution avant d'arrêter l'ordinateur.

  1. Fermez le système d'exploitation.
  2. Vérifiez que l'ordinateur et tous les périphériques connectés sont éteints. Si l'ordinateur et les périphériques qui y sont connectés ne s'éteignent pas automatiquement lorsque vous arrêtez le système d'exploitation, maintenez enfoncé le bouton d'alimentation pendant environ 4 secondes.

Consignes de sécurité

Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur contre les dommages éventuels et pour garantir toute sécurité personnelle.

DELL XPS ONE - Consignes de sécurité - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Consignes de sécurité - 2

AVIS : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de l'ordinateur. Veuillez consulter les consignes de sécurité pour des informations complètes sur les précautions à prendre, l'intervention à l'intérieur de votre ordinateur et la protection contre les décharges électrostatiques.

DELL XPS ONE - Consignes de sécurité - 3

AVIS : lorsque vous débranchez un cable, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le cable lui-même. Certains cables possèdent un connecteur avec des pattes de verrouillage; vous devez appuyer sur ces dernières pour débrancher le cable. Quand vous séparez les connecteurs en tirant dessus, veillez à les maintenir alignés pour ne pas plier de broches de connecteur. De même, lorsque vous connectez un cable, assurez-vous que les

deux connecteurs sont bien orientés et alignés.

DELL XPS ONE - Consignes de sécurité - 4

AVIS : avant de commencer à travailler sur l'ordinateur, suivez les étapes suivantes pour éviter de l'endommager.

  1. Assurez-vous que la surface de travail est plane et propre afin d'éviter de rayer le capot de l'ordinateur.
  2. Éteignez votre ordinateur (reportez-vous à la section Mise hors tension de votre ordinateur).

DELL XPS ONE - Consignes de sécurité - 5

AVIS : pour déconnecter un câble réseau, débranchez-le d'abord de l'ordinateur, puis du périphérique réseau.

  1. Débranche tous les cordons téléphoniques ou les câbles réseau de l'ordinateur.
  2. Éteignez l'ordinateur, déconnectez tous les périphériques qui y sont reliés, puis débranchez-les de leur source d'alimentation.
  3. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé lorsque le système est débranché afin de mettre à la terre la carte mère.

DELL XPS ONE - Consignes de sécurité - 6

AVIS : avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, mettez-vous à la masse en touchant une surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Répétez cette opération régulièrement pendant votre intervention pour dissiper toute électricité statique qui pourrait endommager les composants internes.

Retour à la page Contenu

Remplacement du capot de l'ordinateur

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Remplacement du capot de l'ordinateur - 1

PRECAUTION : pour prévenir tout risque d'électrocution, débranchez toujours votre ordinateur de la prise secteur avant desteroler le capot.

DELL XPS ONE - Remplacement du capot de l'ordinateur - 2

AVIS : vérifie qu'il y a assez de place sur le plan de travail pour l'ordinateur dont le capot a été retiré (au moins 30 cm, soit 1 pied).

  1. Suivez les procédures de la section Avant de commencer.

DELL XPS ONE - Remplacement du capot de l'ordinateur - 3

AVIS : avant d'ouvrir votre ordinateur, veillez à le poser sur un tissu doux ou une surface propre pour éviter de rayer l'écran.

  1. Retournez l'ordinateur sur une surface plane.
  2. Déserrez les deux vis imperdables qui fixent le capot de l'ordinateur.
  3. Faites glisser le capot vers le haut et tirez-le hors de l'ordinateur.

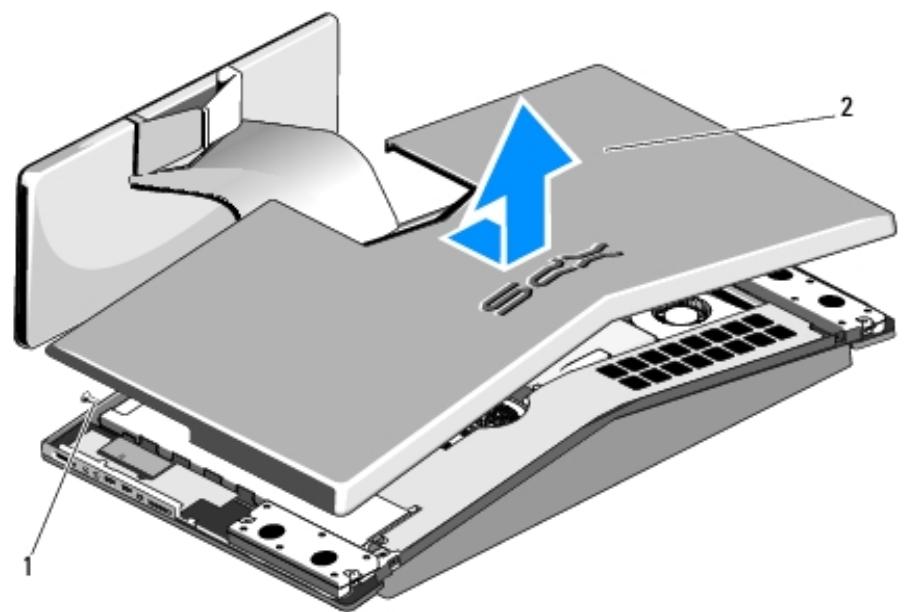

DELL XPS ONE - Remplacement du capot de l'ordinateur - 4

1vis imperdables (2)2capot de l'ordinateur
  1. Pour remettre le capot de l'ordinateur en place, assurez-vous que tous les câbles sont connectés et que vous n'avez laissé aucun outil ni pièce détachée (notamment des vis) dans l'ordinateur.
  2. Rabattez le capot.
  3. Appuyez sur le capot jusqu'à ce qu'il s'enclenche.
  4. Serrez les deux vis imperdables qui fixent le capot de l'ordinateur.
  5. Branchez l'ordinateur et les périphériques sur leur prise secteur, puis allumez-les.

Retour à la page Contenu

Remplacement du socle

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

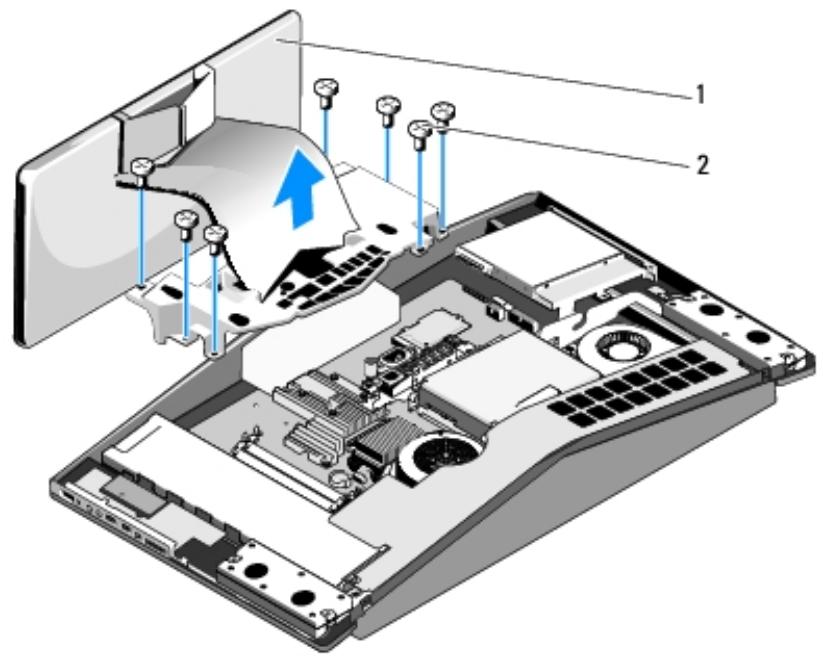

  3. Retirez les sept vis qui fixent le socle et retirez le socle de l'ordinateur.

DELL XPS ONE - Remplacement du socle - 1

1socle2vis (7)

DELL XPS ONE - Remplacement du socle - 2

REMARQUE: veillez à retirer les étiquettes de l'ancien socle et à les apposer sur le nouveau socle.

  1. Pour remettre le socle en place, alignez les trous des vis du socle sur les trous des vis du chassis.
  2. Remettez les sept vis en place pour fixer le socle.
  3. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Remplacement du capot supérieur

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Remplacement du capot supérieur - 1

PRECAUTION : veiliez à débrancher le cable d'alimentation avant desteroler le capot supérieur.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez les quatre vis qui fixent le capot supérieur et soulevez-le hors de l'ordinateur.

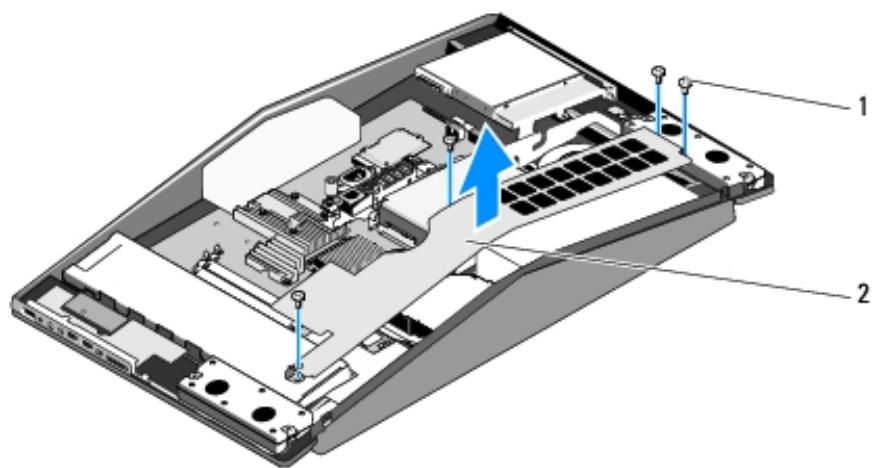

DELL XPS ONE - Remplacement du capot supérieur - 2

1vis (4)2capot supérieur
  1. Pour remettre le capot supérieur en place, alignez les trous des vis du capot supérieur sur les trous des vis du châssis.
  2. Remettez en place les quatre vis qui fixent le capot supérieur.
  3. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Retour à la page Contenu

Remplacement de module(s) de mémoire

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Écartez les pinces de fixation du connecteur de module de mémoire jusqu'à ce que le module sorte.

DELL XPS ONE - Remplacement de module(s) de mémoire - 1

1module de mémoire2encoche
3connecteur du module de mémoire4pince de fixation (2)
  1. Pour remettre en place le(s) module(s) de mémoire, alignez l'encoche du module sur la languette du connecteur de module de mémoire.

DELL XPS ONE - Remplacement de module(s) de mémoire - 2

AVIS : Si le module de mémoire n'est pas installé correctement, l'ordinateur ne démarre pas.

  1. Insérez la barrette dans le connecteur jusqu'à ce qu'elle se mette en place. Si le module est correctement inséré, les pinces de fixation doivent s'enclencher dans les encoches se trouvant à chaque extrémité du module.
  2. Réinstallez le capot de l'ordinateur (Remplacement du capot de l'ordinateur).
  3. Branchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les.
  4. Lorsqu'un message s'affiche pour indiquer que la taille de la mémoire a changé, appuyez sur pour continuer.
  5. Ouvrez une session sur l'ordinateur.
  6. Cliquez avec le bouton droit de la souris sur l'icône Poste de travail du bureau Windows, puis sur Propriétés.
  7. Cliquez sur l'onglet Général.
  8. Pour vérifier que la mémoire est correctement installée, vérifie la quantité de mémoire (RAM) indiquée.

Remplacement des lecteurs

• Remplacement du disque dur • Remplacement du lecteur optique

DELL XPS ONE - Remplacement des lecteurs - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

Remplacement du disque dur

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Enlevez les trois vis fixant le support de disque dur au châssis.
  4. Débranche le câble d'alimentation du disque dur.
  5. Appuyez sur la languette de dégagement pour débrancher le cable de données du disque dur et soulevez le support du disque dur hors du chassis.

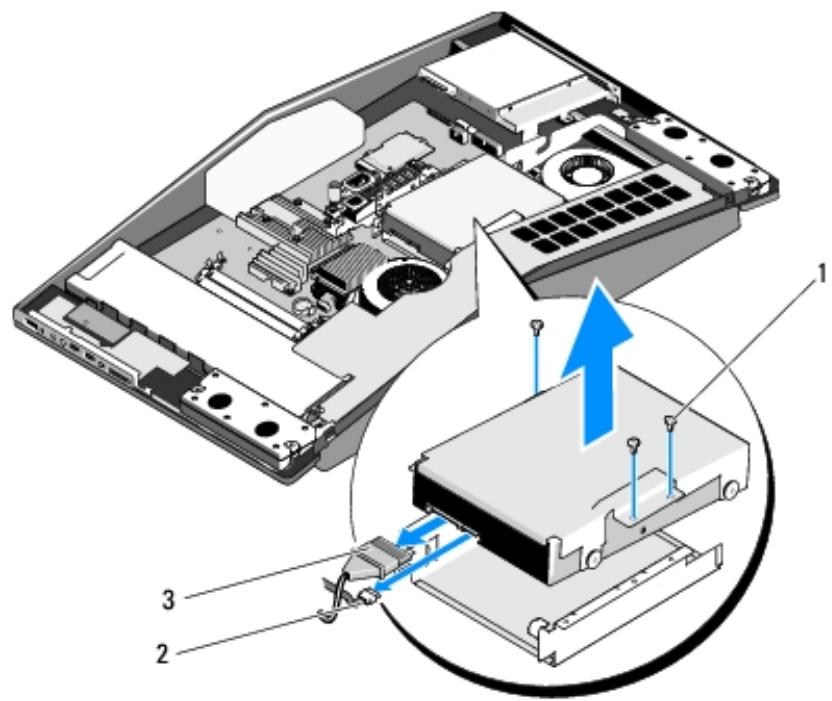

DELL XPS ONE - Remplacement du disque dur - 1

1vis (3)2câble de données du disque dur
3câble d'alimentation du disque dur

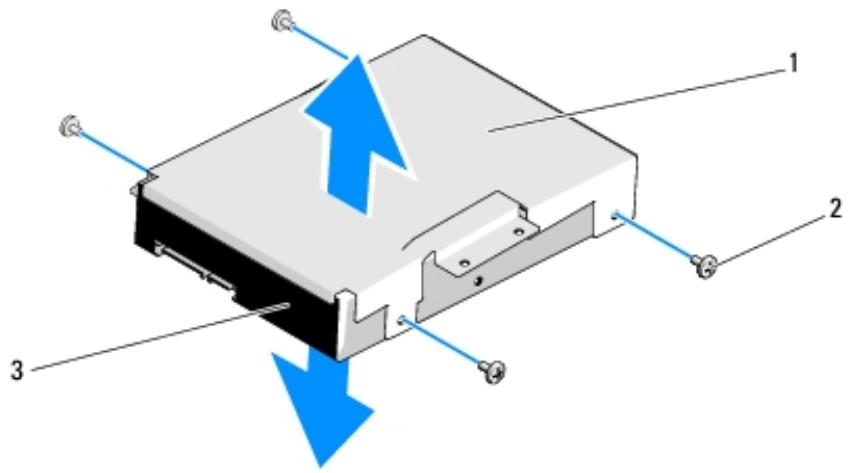

  1. Enlevez les quatre vis fixant le disque dur au support.

DELL XPS ONE - Remplacement du disque dur - 2

1support de disque dur2vis (4)
3disque dur
  1. Pour installer un nouveau disque dur, préparez le nouveau disque dur à installer et vérifiez dans la documentation qui accompagne le disque dur si celui-ci est bien configuré pour votre ordinateur.
  2. Faites coincider les trous de vis du disque dur et ceux du support.
  3. Remettez en place les quatre vis qui fixent le disque dur au support.
  4. Connectez le câble de données du disque dur et le câble d'alimentation.
  5. Faites coïncider les trous de vis du support et ceux du châssis.
  6. Remettez en place les trois vis qui fixent le support au châssis.
  7. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

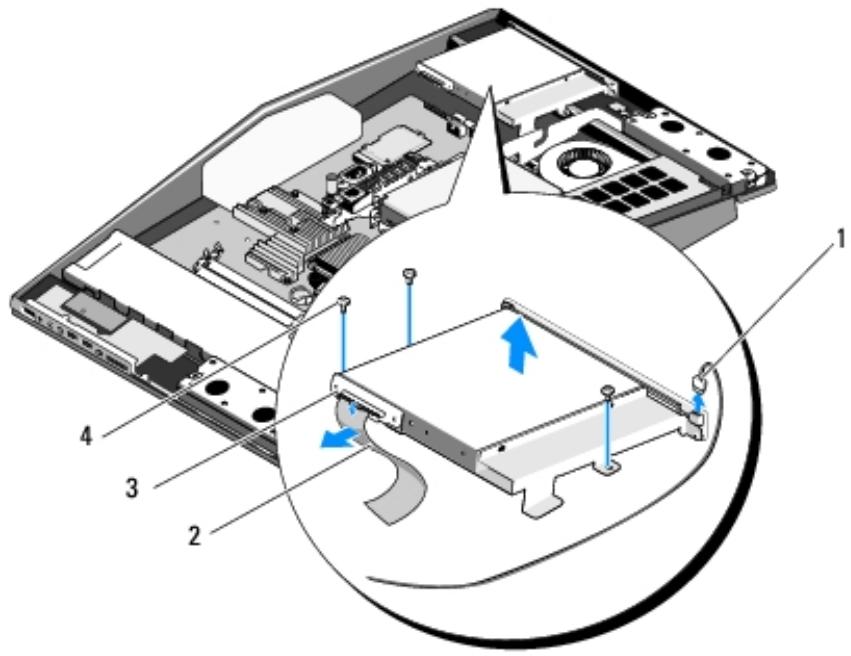

Remplacement du lecteur optique

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Débranche le câble d'éclairage du lecteur optique.
  4. Appuyez sur le levier de dégagement du connecteur de cable de données du lecteur optique pour débrancher le cable de données du lecteur optique.
  5. Retirez les trois vis qui fixent le support de lecteur optique au chassis et soulevez-le hors de l'ordinateur.

DELL XPS ONE - Remplacement du lecteur optique - 1

1câble d'éclairage du lecteur optique2câble de données du lecteur optique
3connecteur du cable de données du lecteur optique4vis (3)
  1. Retirez les quatre vis qui fixent le lecteur optique au support.
  2. Retirez les deux vis qui fixent la carte de lecteur optique au lecteur optique.
  3. Faites glisser le lecteur optique hors du support de lecteur optique.

DELL XPS ONE - Remplacement du lecteur optique - 2

1carte de lecteur optique2support du lecteur optique
  1. Préparez le nouveau lecteur optique à installer et reportez-vous à la documentation fournie pour vérifier qu’il est configuré pour votre ordinateur.
  2. Faites glisser avec précaution le lecteur dans le support jusqu'à ce qu'il se connecte au connecteur du câble de données du lecteur optique.
  3. Alignez les trous des vis de la carte de lecteur optique sur les trous des vis du lecteur optique, et remettez en place les deux vis qui fixent la carte de lecteur optique.
  4. Alignez les trous des vis du lecteur optique sur les trous des vis du support de lecteur optique, et remettez en place les quatre vis qui fixent le lecteur optique.
  5. Alignez les trous des vis du support de lecteur optique sur les trous des vis du chassis, et remettez en place les trois vis qui fixent le lecteur optique.
  6. Connectez le cable de données du lecteur optique et tirez sur le levier de dégagement du connecteur vers le haut pour

fixer le câble.

  1. Connectez le câble d'éclairage du lecteur optique.
  2. Réinstallez le capot de l'ordinateur (Remplacement du capot de l'ordinateur).

Retour à la page Contenu

Remplacement de cartes

  • Remplacement de la carte WLAN
  • Remplacement de la carte tuner TV • Remplacement de la carte graphique • Remplacement de la carte interne dotée de la technologie sans fil Bluetooth® • Remplacement du module RF

DELL XPS ONE - Remplacement de cartes - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

Remplacement de la carte WLAN

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez le capot supérieur (reportez-vous à la section Remplacement du capot supérieur).
  4. Débranchez les câbles d'antenne de la carte WLAN et libérez-la en desserrant les deux vis qui la fixent en place.
  5. Soulevez la carte pour la sortir du connecteur de la carte mère.

DELL XPS ONE - Remplacement de la carte WLAN - 1

1carte WLAN2câbles d'antenne (3)
3vis (2)

DELL XPS ONE - Remplacement de la carte WLAN - 2

AVIS : les connecteurs sont conçus pour garantir une bonne insertion. Une pression excessive risque de les endommager.

DELL XPS ONE - Remplacement de la carte WLAN - 3

AVIS : pour éviter d'endommager la carte WLAN, assurez-vous qu'aucun cable ne se trouve sous celle-ci. Vérifiez également que les cables d'antenne sont retirés de dessous la carte.

  1. Pour installer une nouvelle carte WLAN, alignez l'encoche de la carte sur la languette du logement de connecteur.
  2. Insérez la carte WLAN, à un angle de 45 degrés, dans le connecteur de la carte mère.
  3. Remettez en place les deux vis qui maintiennent la carte WLAN.
  4. Branchez les cables d'antenne appropriés sur la carte WLAN en cours d'installation : Sur l'étiquette de la carte WLAN figurent trois triangles (noir, gris et blanc) :
  5. Connectez le câble noir au connecteur muni d'un triangle noir.
  6. Connectez le cable gris au connecteur muni d'un triangle gris.
  7. Connectez le câble blanc au connecteur muni d'un triangle blanc.
  8. Remettez en place le capot supérieur (reportez-vous à la section Remplacement du capot supérieur).
  9. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Remplacement de la carte tuner TV

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez le socle (reportez-vous à la section Remplacement du socle).
  4. Débranchez le câble de tuner TV, retirez les deux vis qui fixent la carte de tuner TV et tirez-la hors du connecteur de carte mère.

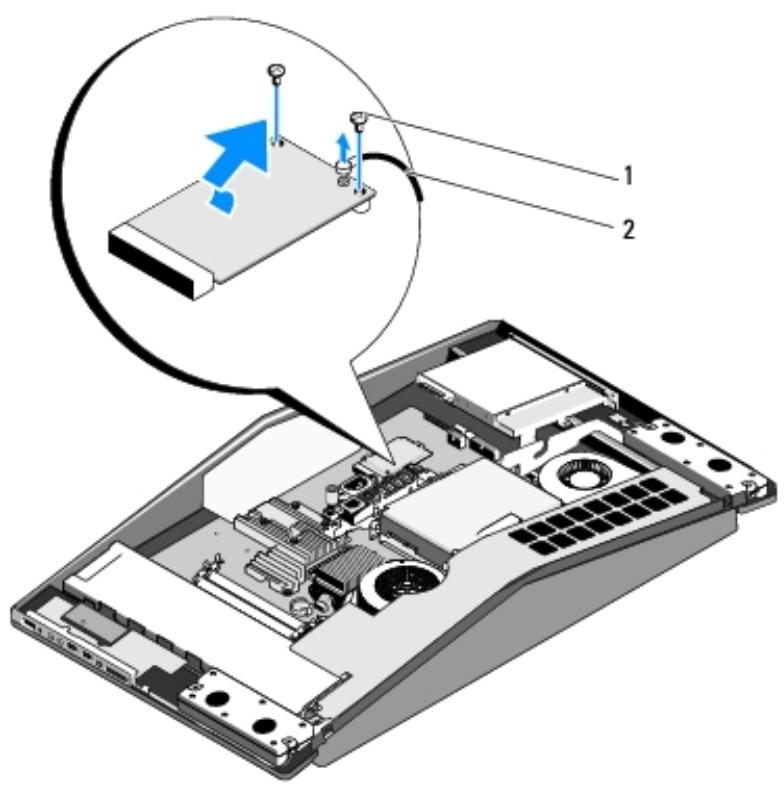

DELL XPS ONE - Remplacement de la carte tuner TV - 1

1vis (2)2câble de tuner TV
  1. Pour remettre la carte de tuner TV en place, alignez l'encoché de la carte sur la languette du logement de connecteur.
  2. Insérez la carte de tuner TV à 45 degrés dans le connecteur de carte mère.
  3. Remettez en place les deux vis qui fixent la carte de tuner TV et connectez le câble de tuner TV au connecteur de la carte.
  4. Remettez le socle en place (reportez-vous à la section Remplacement du socle).
  5. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Remplacement de la carte graphique.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez le socle (reportez-vous à la section Remplacement du socle).
  4. En suivant la série indiquée sur le dissipateur de chaleur de la carte graphique, desserrez les six vis imperdables de fixation du dissipateur de chaleur de la carte graphique.

DELL XPS ONE - Remplacement de la carte graphique. - 1

AVIS : pour assurer un refroidissement maximal de la carte graphique, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur de la carte graphique. Les huiles de votre peau peuvent réduire les capacités de transfert de chaleur des tampons thermiques. 5. Soulevez le dissipateur de chaleur de la carte graphique hors de l'ordinateur.

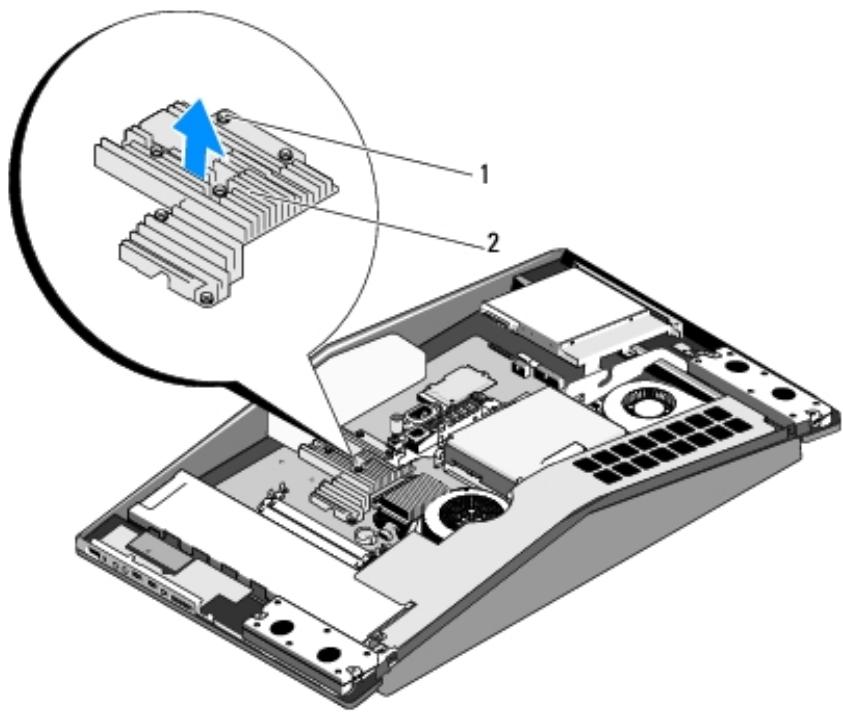

DELL XPS ONE - Remplacement de la carte graphique. - 2

1 vis indissociables (6)

2 dissipateurs de chaleur de la carte graphique

  1. Retirez les deux vis qui fixent la carte graphique et soulevez-la hors du connecteur de carte mère.

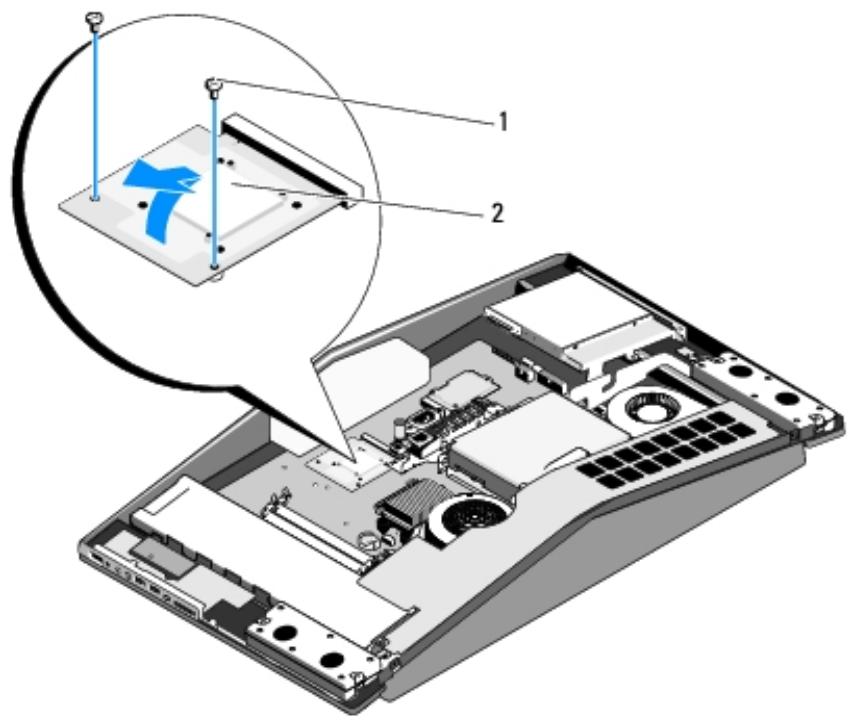

DELL XPS ONE - Remplacement de la carte graphique. - 3

1vis (2)2carte graphique
  1. Pour remettre la carte graphique en place, alignez l'encoche de la carte graphique sur la languette du logement de connecteur.
  2. Remettez en place les deux vis qui fixent la carte graphique.

DELL XPS ONE - Remplacement de la carte graphique. - 4

AVIS : pour éviter d'endommager la carte graphique, suivez la série indiquée sur le dissipateur de chaleur de la carte graphique pour visser les vis imperdables. 9. Alignez et serrez les six vis imperdables qui fixent le dissipateur de chaleur de la carte graphique. 10. Remettez le socle en place (reportez-vous à la section Remplacement du socle). 11. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Remplacement de la carte interne dotée de la technologie sans fil bluetooth®

DELL XPS ONE - Remplacement de la carte interne dotée de la technologie sans fil bluetooth® - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Débranchez le câble de la carte et retirez la vis qui fixe la carte.

DELL XPS ONE - Remplacement de la carte interne dotée de la technologie sans fil bluetooth® - 2

1vis2carte interne dotée de la technologie sans fil Bluetooth
3câble de carte
  1. Pour installer une nouvelle carte interne dotée de la technologie sans fil Bluetooth, alignez le trou de vis de la carte sur le trou de vis du châssis.
  2. Remettez en place la vis qui fixe la carte et connectez le câble de la carte à la carte.
  3. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Remplacement du module RF

DELL XPS ONE - Remplacement du module RF - 1

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez la vis qui fixe le module radio-fréquence (RF), retournez le module et déconnectez le cable du module RF.

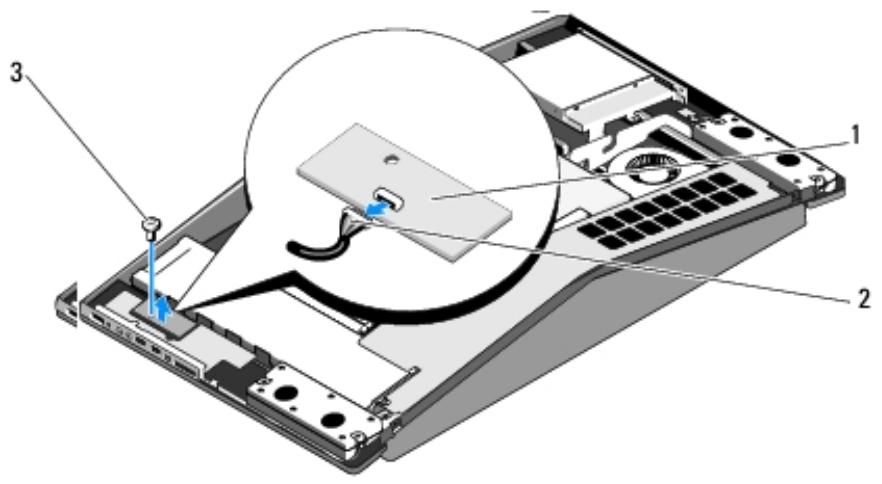

DELL XPS ONE - Remplacement du module RF - 2

1module RF2câble du module RF
3vis
  1. Pour installer le module RF, connectez le cable du module RF.
  2. Retournez le module RF et alignez le trou de vis du module sur le trou de vis du châssis.
  3. Remettez en place la vis qui fixe le module RF.
  4. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Retour à la page Contenu

Remplacement de l'ensemble dissipateur de chaleur du processeur

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 1

AVIS: ne suivez la procédure ci-dessous que si vous vous êtes familiarisé avec les procédures de remplacement de pièces. Toute manipulation incorrecte risquerait d'endommager la carte mère. Pour des informations techniques, reportez-vous au Guide de configuration.

  1. Suivez les procédures de la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez le capot supérieur (reportez-vous à la section Remplacement du capot supérieur).

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 2

PRECAUTION : l'assemblage du dissipateur de chaleur peut chauffer énormément au cours d'une'utilisation normale. Laissez-le refroidir avant de le manipuler.

  1. Débranche le câble d'alimentation du ventilateur du connecteur correspondant (FAN) de la carte mère.
  2. Dévissez les quatre vis impossibles dans l'ordre indiqué en bas de l'assemblage du dissipateur de chaleur du processeur.
  3. Retirez les cinq vis qui fixent le haut du dissipateur de chaleur du processeur.

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 3

AVIS : pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur du processeur. Les huiles de votre peau peuvent réduire les capacités de transfert de chaleur des tampons thermiques.

  1. Dégagez le dissipateur de chaleur de la carte mère en le soulevant.

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 4

1vis (4)2câble de ventilateur du processeur
3vis imperdables (4)

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 5

AVIS : si vous n'alignez pas correctement le dissipateur de chaleur du processeur, la carte mère et le processeur peuvent s'en trouver endommagés.

  1. Pour remettre en place l'assemblage du dissipateur de chaleur du processeur, alignez les trous des vis de l'assemblage du dissipateur de chaleur du processeur sur les trous des vis du châssis.
  2. Remettez les cinq vis en place pour fixer le haut de l'assemblage du dissipateur de chaleur du processeur.

DELL XPS ONE - Remplacement de l'ensemble dissipateur de chaleur du processeur - 6

AVIS : pour éviter d'endommager le processeur, suivez la série indiquée, qui garantit une pression égale sur le processeur à tout moment.

  1. Serrez dans l'ordre indiqué sur le dissipateur de chaleur du processeur les quatre vis imperdables en bas de l'assemblage du dissipateur de chaleur du processeur.
  2. Branchez le câble du ventilateur du processeur sur le connecteur de ventilateur de la carte mère.
  3. Remettez le capot supérieur en place (reportez-vous à la section Remplacement du capot supérieur).
  4. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).

Retour à la page Contenu

Remplacement du processeur

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Remplacement du processeur - 1

AVIS : ne suivez la procédure ci-dessous que si vous vous êtes familiarisé avec les procédures de remplacement de pièces. Toute manipulation incorrecte risquerait d'endommager la carte système. Pour des informations techniques, reportez-vous au Guide de configuration.

  1. Suivez les procédures décrites dans la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Retirez le capot supérieur (reportez-vous à la section Remplacement du capot supérieur).

DELL XPS ONE - Remplacement du processeur - 2

PRECAUTION : l'assemblage du dissipateur de chaleur peut chauffer énormément au cours d'une'utilisation normale. Laissez-le refroidir avant de le manipuler.

  1. Retirez l'ensemble dissipateur de chaleur du processeur (reportez-vous à la section Remplacement de l'ensemble dissipateur de chaleur du processeur).

DELL XPS ONE - Remplacement du processeur - 3

REMARQUE : à moins qu'un nouveau dissipateur de chaleur ne soit nécessaire pour le nouveau processeur, réutilisez le dissipateur de chaleur d'origine lorsque vous remplacez le processeur.

  1. Appuyez puis poussez sur le levier de dégagement pour le libérer de la languette de fixation.
  2. Ouvrez le capot du processeur.

DELL XPS ONE - Remplacement du processeur - 4

1capot du processeur2processeur
3support du processeur4levier de dégagement

DELL XPS ONE - Remplacement du processeur - 5

AVIS : lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches.

  1. Soulevez le processeur pour le dégager de son support, puis mettez-le de côté en lieu sûr.

Laissez le levier de dégagement ouvert afin que le support soit prêt à accueillir le nouveau processeur.

DELL XPS ONE - Remplacement du processeur - 6

AVIS : Reliez-vous à la masse en touchant une partie métallique non peinte à l'arrière de l'ordinateur.

  1. Déballiez le nouveau processeur.

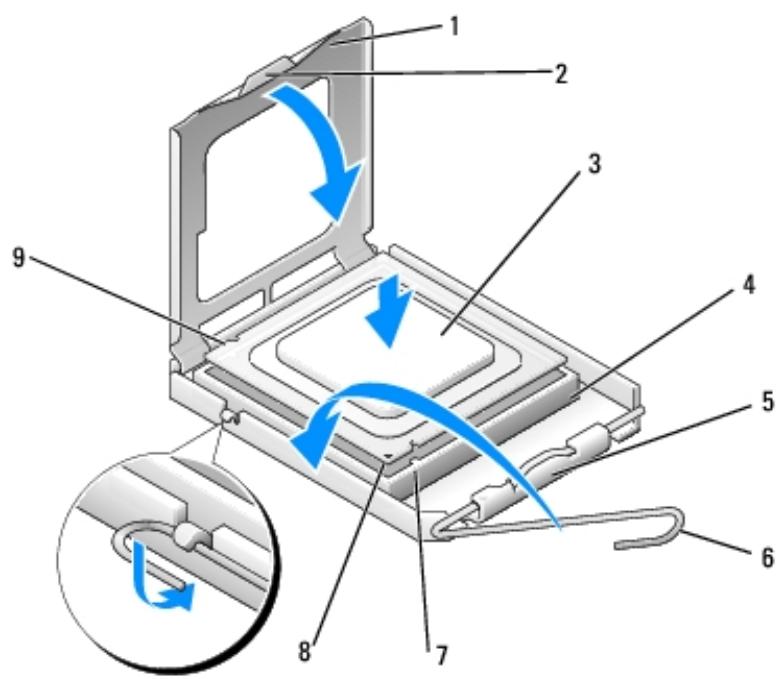

DELL XPS ONE - Remplacement du processeur - 7

1capot du processeur2languette
3processeur4support du processeur
5loquet central du capot6levier de dégagement
7encoche d'alignement avant8indicateur de la broche 1 du processeur
9encoche d'alignement arrière
  1. Si le levier de dégagement du support n'est pas complètement relevé, relevez-le.

DELL XPS ONE - Remplacement du processeur - 8

AVIS : les broches du support sont fragiles. Pour éviter de les endommager, vérifiez que le processeur est correctement aligné avec le support et ne forcez pas. Veillez à ne pas toucher ni tordre les broches de la carte mère.

DELL XPS ONE - Remplacement du processeur - 9

AVIS : le processeur doit être correctement positionné dans le support afin d'éviter toute dépréciation définitive du processeur.

  1. Alignez les encoches avant et arrêté du processeur avec celles du support.
  2. Alignez les encoches de la broche 1 du processeur et du support.
  3. Placez doucement le processeur à l'intérieur du support et vérifiez qu'il est correctement installé.
  4. Une fois le processeur installé dans son support, fermez son capot.

Vérifiez que la languette du capot du processeur est placée sous le loquet central du capot.

  1. Faites pivoter le levier de dégagement du support en position de fermeture et engagez-le pour fixer fermement le processeur.
  2. Enlevez la pâte thermoconductible qui se trouve sous le dissipateur de chaleur.

DELL XPS ONE - Remplacement du processeur - 10

AVIS : assurez-vous d'appliquer une nouvelle couche de pâte thermoconductible. La nouvelle pâte est essentielle pour assurer une liaison thermique correcte, ce qui permet d'obtenir un fonctionnement optimal du processeur.

  1. Appliquez de la nouvelle pâte thermoconductible sur la partie supérieure du processeur.

DELL XPS ONE - Remplacement du processeur - 11

AVIS : Vérifiez que le dissipateur de chaleur est correctement installé.

  1. Réinstallez l'ensemble dissipateur de chaleur du processeur (reportez-vous à la section Remplacement de l'ensemble dissipateur de chaleur du processeur).
  2. Remettez le capot supérieur en place (reportez-vous à la section Remplacement du capot supérieur).
  3. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  4. Branchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les.

Retour à la page Contenu

Remplacement de la pile

PRECAUTION : avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www. dell. com/regulatory_compliance.

DELL XPS ONE - Remplacement de la pile - 1

PRECAUTION : une pile neuve peut exposer si elle est mal installée. Remplacez la pile uniquement par une pile de type identique ou équivalent à celui recommandé par le fabricant. Mettez les piles usagées au rebut selon les instructions du fabricant.

  1. Enregistrez chaque écran dans la configuration du système (reportez-vous à la section Configuration du système) pour pouvoir rétablir les paramètres dans l'étape 10.
  2. Suivez les procédures de la section Avant de commencer.
  3. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  4. Repérez le support de pile sur la carte mère près des modules de mémoire.

DELL XPS ONE - Remplacement de la pile - 2

AVIS : si vous sortez la pile de son support avec un objet à bout arrondi, prenez garde de ne pas toucher la carte mère. Vérifiez que l'outil est inséré entre la pile et son support avant de tenter d'extraire la pile. Sinon, vous risquez d'endommager la carte mère en arrachant le support ou en coupant des circuits imprimés sur la carte mère.

  1. Poussez avec précaution sur le levier d’éjection de la pile pour la faire sortir.
  2. Enlevez la pile de votre ordinateur et mettez-la au rebut de façon adéquate.

DELL XPS ONE - Remplacement de la pile - 3

1pile bouton2support de pile
  1. Insérez la nouvelle pile dans le support en orientant le (+) vers le haut, jusqu'à ce qu'elle se positionne correctement.
  2. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Branchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les.
  4. Accédez au programme de configuration du système (reportez-vous à la section Configuration du système) et restaurez les paramètres notés au cours de l'objet 1.

Retour à la page Contenu

Configuration du système

Présentation générale - Accès au programme de configuration du système - Options du programme de configuration du système Séquence d'amorçage Effacement des paramètres CMOS

Présentation générale

Utilisez l'option de configuration du système pour effectuer les tâches suivantes :

  • modifier les informations de configuration du système après l'ajout, la modification ou le retrait d'un composant matériel;
  • modifier ou définir des options définissables par l'utilisateur, telles que le mot de passe;
  • connaître la quantité de mémoire disponible ou définir le type de disque installed.

Avant d'utiliser le programme de configuration du système, nous vous recommandons de noter les informations qui y sont affichées pour pouvoir vous y reporter ultérieurement.

DELL XPS ONE - Présentation générale - 1

AVIS: ne modifies pas les paramètres du programme de configuration du système si vous n'êtes pas un utilisateur expérimenté. Certaines modifications peuvent empêcher l'ordinateur de fonctionner correctement.

Accès au programme de configuration du système

  1. Mettez votre ordinateur sous tension (ou redémarrez-le).
  2. Lorsque le logo Dell apparait, appuyez immédiatement sur F2.

DELL XPS ONE - Accès au programme de configuration du système - 1

REMARQUE : une panne de clavier peut se produire si une touche du clavier est maintenue enfoncée trop longtemps. Pour éviter ce type d'incident, appuyez brièvement sur à intervalles réguliers, jusqu'à ce que l'écran de configuration du système apparaisse.

Si vous n'êtes pas intervenu assez rapidement, le logo du système d'exploitation apparait et le système poursuit la procédure de démarrage. Attendez que le bureau Microsoft® Windows® s'affiche, puis arrêtez l'ordinateur et faites une nouvelle tentative.

Écrans du programme de configuration du système

L'écran de configuration du système affiche les informations de configuration actuelles ou modifiables. Les informations s'affichent dans cinq zones : le champ de menu, la liste des options, le champ d'options activées, le champ de l'aide et les fonctions des touches.

Menu : apparaît dans la partie supérieure de la fenêtre du programme de configuration du système. Ce champ fournit un menu permettant d'accéder aux options de configuration du système. Appuyez sur les touches < - > et < 8> pour naviguer. Lorsqu'une option de menu est sélectionnée, la Liste des options répertorie les options de définition du matériel installé sur l'ordinateur.

Liste d'options : apparaît sur le côte gauche de la fenêtre. Le champ propose une liste de fonctions qui définissent la configuration de votre ordinateur, notamment le matériel installé et les fonctions d'économie d'énergie et de sécurité. Utilisez les touches fléchéées vers le haut et vers le bas pour faire défiler cette liste. Lorsqu'une option est mise en surbrillance, le champ des options affiche les paramètres actuels et disponibles de l'option.Champ d'options : apparaît sur le côte droit de laliste d'options et contient des informations sur chaque option répertoriée dans la liste d'options. Il permet de visualiser des informations concernant l'ordinateur et de modifier les paramètres actuels. Appuyez sur<Entrée> pour modifier les paramètres actuels. Appuyez sur<Échap> pour revenir à la liste d'options. REMARQUE: les paramètres qui apparaissent dans le champ des options ne sont pas tous modifiables.Aide : apparaît dans la partie droite de la fenêtre du programme de configuration du système et contient des informations sur l'option sélectionnée dans la liste d'options.
Fonctions des touches : apparaît sous le Champ des options et répertorie les touches disponibles et leur fonction dans la zone de configuration active.

Options du programme de configuration du système

DELL XPS ONE - Options du programme de configuration du système - 1

REMARQUE : selon l'ordinateur et les périphériques installés, les éléments qui apparaissent dans cette section peuvent ne pas s'afficher ou s'afficher de manière légèrement différente.

Main (Groupe principal)
System Date (Date système)Affiche la date actuelle au format jj:mm:aa.
System Time (Heure système)Affiche l'heure actuelle au format hh:mm:ss.
SATA 0Affiche le lecteur SATA 0 intégré au système.
SATA 1Affiche le lecteur SATA 1 intégré au système.
HDD S.M.A.R.T Capability (Capacité S.M.A.R.T HDD)Permet d'activer et de désactiver les erreurs de disque dur intégré qui seront signalées au cours du démarrage de l'ordinateur. Le paramètre usine par défaut est Disabled (Désactivé).
System Info (Infos système)Affiche le numéro de version et la date du BIOS, le numéro de modèle du système et le numéro de service de l'ordinateur.
Memory Info (Infos mémoire)Indique la quantité de mémoire installée, la mémoire utilisable, la vitesse de la mémoire, le mode du canal de mémoire (double ou mono) et le type de technologie de mémoire utilisé.
ME-HECIPermet d'activer et de désactiver le moteur de gestion.
Advanced (Avancé)
CPU Type (Type d'UC)Affiche le type du processeur.
CPU Speed (Vitesse UC)Affiche la vitesse du processeur.
Cache L1Affiche la taille de la mémoire cache L1 du processeur.
Cache L2Affiche la taille de la mémoire cache L2 du processeur.
Advanced Chipset Features (Fonctions avancées du jeu de puces)Affiche la quantité de mémoire video.
Integrated Peripherals (Péripériques intégrés)Permet d'activer ou de désactiver les péripériques intégrés suivants : Audio HD, connecteur LAN intégré et ROM d'amortège LAN intégrée. La configuration ATA série peut être définie sur le mode IDE ou AHCI.
CPU Configuration (Configuration du processeur)Permet d'activer ou de désactiver les fonctions du processeur qui optimisent les performances du système.
USB Configuration (Configuration USB)Permet d'activer et de désactiver le contrôleur USB.
Power (Alimentation)
Power Management Setup (Configuration de la gestion de l'alimentation)
ACPI Suspend Type (Type de suspension ACPI)Spécifie le type de suspension ACPI. La valeur par défaut est S3.
Remote Wake Up (Réveil à distance)Permet d'activer ou de désactiver le contrôleur de l'interface réseau. Cette option permet à l'ordinateur de semettre en marche lorsqu'un contrôleur d'interface réseau reçoit un signal de réveil. Le paramètre usine par défaut est Off (Désactivé).
Auto Power On (Mise en route automatique)Permet d'activer et de désactiver une alerte pourmettre automatiquement l'ordinateur sous tension.
AC Recovery (Rétablissement de l'alimentation CA)Détermine la réaction de l'ordinateur lors du retour d'alimentation en courant alternatively après une coupure d'alimentation. ○On (Activé) — L'ordinateur démarre au retour de l'alimentation. ○Off (Désactivé) — L'ordinateur resté à l'arrêt. ○Last state (Dernier état) — L'ordinateur revient au dernier état d'alimentation précédant l'arrêt.
Device Detect Error (Erreur détention péripérique)Permet d'activer ou de désactiver le compte-rendu d'erreur péripérique.
Boot (Amorçage)
Boot Device Priority (Priorité des périhériques d'amorcege)Définit la priorité d'amorcege des périhériques reliés.
Hard Disk Boot Priority (Priorité d'amorcege des disques durs)Définit la priorité d'amorcege des disques durs. Les éléments affichés sont mis à jour de façon dynamique selon les disques durs déetectés.
CD/DVD Boot Priority (Priorité d'amorçage CD/DVD)Définit la priorité d'amorçage des lecteurs optiques. Les éléments affichés sont mis à jour de façon dynamique selon les disques durs déetectés.
Boot Settings Configuration (Configuration des paramètres d'amorçage)Permet au BIOS d'ignorer certains tests lors de l'amorçage. Ceci réduit le temps nécessaire à l'amorçage du système.
Security (Sécurité)Permet de définir ou de modifier le mot de passer superviseur.
Device Detect Error (Erreur détention périphérique)Permet d'activer ou de désactiver le compte-rendu d'erreur périphérique.
Exit (Quitter)
Exit Options (Options de sortie)Offre les options permettant d'effectuer les opérations suivantes Enregistrer les modifications et quitter, Éliminer les modifications et quitter, Charger les valeurs par défaut optimes, et Éliminer les modifications.

Séquence d'amorçage

Cette fonction permet de modifier l'ordre des périphériques d'amorçage installés sur l'ordinateur.

Paramètres

  • Hard Drive (Disque dur) : l'ordinateur tente de démarrer à partir du disque dur principal. Si ce dernier ne contient aucun système d'exploitation, l'ordinateur tente de démarrer à partir du périhérique suivant indiqué dans la séquence d'amorçage.
  • CD Drive (Lecteur de CD) : l'ordinateur tente de démarrer à partir du lecteur de CD. Si ce lecteur ne contient pas de CD, ou si le CD phérique suivant indiqué dans la séquence d'amorçage.
  • USB Flash Device (Périphérique flash USB) : l'ordinateur tente de démarrer à partir du lecteur USB. Si ce dernier ne contient aucun système d'exploitation, l'ordinateur tente de démarrer à partir du périphérique suivant indiqué dans la séquence d'amorçage.

DELL XPS ONE - Paramètres - 1

REMARQUE : pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vérifier que tel est bien le cas, consultez la documentation du périphérique.

DELL XPS ONE - Paramètres - 2

REMARQUE: si l'ordinateur tente de démarrer à partir de chaque périhérique de la série d'amorçage et qu'il ne trouve pas de système d'exploitation, un message d'erreur s'affiche.

Modification de la série d'amorçage pour le démarrage en cours

Par exemple, vous pouvez utiliser cette fonction pour amorcer l'ordinateur à partir du lecteur de CD afin d'exécuter Dell Diagnostics à partir du support Driver and Utilities (Pilotes et utilisaires), puis à partir du disque dur lorsque les tests de diagnostic sont terminés. Vous pouvez aussi utiliser cette fonctionnalité pour redémarrer votre ordinateur à partir d'un périphérique USB tel qu'une clé de mémoire ou un lecteur de CD-RW.

  1. Si vous démarrez à partir d'un périphérique USB, reliez-le à un connecteur USB.
  2. Mettez votre ordinateur sous tension (ou redémarrez-le).
  3. Lorsque le logo DELL apparait, appuyez immédiatement sur .

DELL XPS ONE - Modification de la série d'amorçage pour le démarrage en cours - 1

REMARQUE : une panne de clavier peut se produire si une touche de clavier est maintenue enfoncée trop longtemps. Pour éviter ce type d'incident, appuyez brièvement sur à intervalles réguliers, jusqu'à ce que le menu Boot Device (Péripétrique d'amorçage) s'affiche.

Si vous attendez trop longtemps et que le logo du système d'exploitation apparait, patientez jusqu'à ce que le bureau de Microsoft Windows s'affiche, puis arrêtez l'ordinateur avant de réessayer.

  1. Dans le menu Boot Device (Périphérique d'amorçage), utilisez les touches fléchées vers le haut et vers le bas ou tapez le numéro approprié pour mettre en surbrillance le périphérique à utiliser pour le démarrage en cours, puis appuyez sur.

Par exemple, si vous démarrez l'ordinateur à partir d'une clé de mémoire USB, mettez en surbrillance USB Flash Device (Périphérique Flash USB) et appuyez sur.

DELL XPS ONE - Modification de la série d'amorçage pour le démarrage en cours - 2

REMARQUE : pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vérifier que tel est bien le cas, consultez la documentation du périphérique.

Modification de la série d'amorçage pour les prochains redémarrages

  1. Accédez au programme de configuration du système (reportez-vous à la section Accès au programme de configuration du système).
  2. Utilisez les touches fléchées pour mettre en surbrillance l'option de menu Boot Sequence (Sequence d'amorçage), puis appuyez sur < Entrée> pour accéder au menu.

DELL XPS ONE - Modification de la série d'amorçage pour les prochains redémarrages - 1

REMARQUE : notez la séquence d'amorçage actuelle au cas où il vous faudrait la restaurer.

  1. Appuyez sur les touches fléchées vers le haut et vers le bas pour faire défiler la liste de périphériques.
  2. Appuyez sur la barre d'espacement pour activer ou désactiver un périphérique.
  3. Appuyez sur le signe plus (+) ou moins (-) pour déplacer un périphérique sélectionné vers le haut ou vers le bas de la liste.

Effacement des paramètres CMOS

DELL XPS ONE - Effacement des paramètres CMOS - 1

PRECAUTION : avant de commencer une procEDURE de cette section, suivez les consignes de sécurité fournies avec votre ordinateur.

DELL XPS ONE - Effacement des paramètres CMOS - 2

PRECAUTION : avant l'effacement des paramètres CMOS, l'ordinateur doit être déconnecté de la prise électrique.

  1. Suivez la procédure décrite dans la section Avant de commencer.
  2. Retirez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  3. Repérez le connecteur de mot de passe à 2 broches sur la carte mère.
  4. Déplacez la fiche de cavalier à 2 broches des broches 3 et 2 aux broches 1 et 2.
  5. Attendez cinq secondes l'effacement du CMOS.
  6. Remettez la fiche de cavalier à 2 broches sur les broches 3 et 2.
  7. Réinstallez le capot de l'ordinateur (reportez-vous à la section Remplacement du capot de l'ordinateur).
  8. Allumez l'ordinateur.
  9. Le message CMOS settings wrong (Paramètres CMOS incorrects) s'affiche à l'écran. Redémarrez l'ordinateur.

Le message CMOS checksum error (Erreur de somme CMOS) apparait à l'écran. Press F1 to run setup. (Appuyez sur F1 pour exécuter la configuration) Press F2 to load default values and continue (Appuyez sur F2 pour charger les valeurs par défaut et continuer) s'affiche à l'écran.

  1. Appuyez sur F2 pour charger les valeurs par défaut et continuer.

Retour à la page Contenu

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : DELL

Modèle : XPS ONE

Catégorie : Ordinateur tout-en-un
