MODE D'EMPLOI

XSERVE DIAGNOSTICS APPLE

(Option + Maj + K) sans le consentement écrit préalable d'Apple pourra constituer un acte de contrefaçon et de concurrence déloyale.

Tout a été mis en œuvre pour que les informations contenues dans ce manuel soient exactes. Apple n'est pas responsable des erreurs d'impression ou de typographie.

Les autres noms de société et de produit mentionnés ici sont des marques de leurs détenteurs respectifs

La mention de produits tiers n'est effectuée qu'à des fins d'information et ne constitue en aucun cas une approbation ni une recommandation. Apple n'assume aucune responsabilité vis-à-vis des performances ou de l'utilisation de ces produits.

L'appareil est couvert par les brevets des États-Unis portant les numéros 4.631.603, 4.577.216, 4.819.098 et 4.907093 sous licence pour consultation limitée uniquement.

Publié simultanément aux États-Unis et au Canada.

F019-1444/2009-02-01

Configuration requise pour le serveur NetBoot

Chapitre 2 : Configuration et installation

Configuration d'un serveur NetBoot

Changement de disque de démarrage à l'aide d'Apple Remote Desktop

Changement temporaire de disque de démarrage lors du démarrage Démarrage d'une image NetBoot des outils EFI AXD à l’aide du panneau frontal du Xserve Désactivation du mot de passe du programme interne

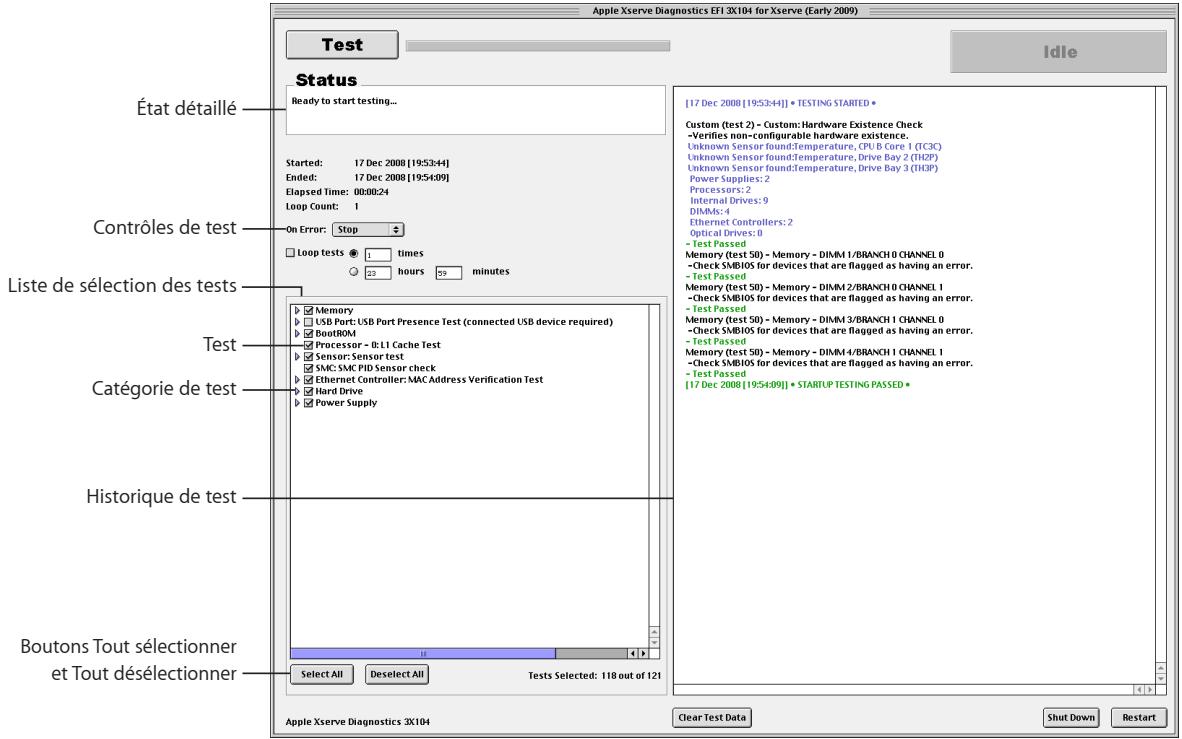

Chapitre 4 : Utilisation des outils AXD Définition du mode Hôte, Client ou Local d'AXD Test à distance d'un Xserve client

Test du Xserve local à l'aide des outils EFI AXD Test du Xserve local à l'aide des outils Mac OS X AXD Utilisation des outils EFI AXD Personnalisation des réglages de test des outils EFI AXD Effacement de l'historique de test Affichage du profil matériel

Arrêt et redémarrage du Xserve

Affichage des historiques enregistrés Prise d'instantanés

Arrêt et redémarrage du Xserve

Fermeture des outils Mac OS X AXD en cours de test

L'annexe : Référence de tests des outils AXD Comparaison des tests disponibles

Tests des outils EFI AXD Tests de démarrage Tests de ROM de démarrage Tests du contrôleur Ethernet Tests des disques durs Tests sur la mémoire Tests sur la mémoire simple Tests multicœur sur la mémoire Tests sur la mémoire étendue Tests sur la mémoire SMBIOS Tests du bloc d'alimentation Tests des processeurs Tests des capteurs Tests du capteur PID de composant CMS Tests USB Tests du contrôleur vidéo Tests Mac OS X AXD Tests de démarrage Tests du contrôleur Ethernet Tests des ventilateurs Tests des disques durs Tests sur la mémoire Tests sur la mémoire simple Tests sur la mémoire SMBIOS Tests ECC sur la mémoire Tests du bloc d'alimentation Tests des capteurs Tests USB Tests du contrôleur vidéo

Vue d'ensemble et configuration requise

Vous pouvez également exécuter les outils AXD sur un ordinateur possédant une connexion réseau au Xserve afin de tester Xserve à distance.

Remarque : Le présent guide décrit le mode d'utilisation de la version 3X104 d’AXD, laquelle est incluse sur le disque des outils Admin Tools (version 10.5 ou ultérieure).

Si vous utilisez une autre version des outils AXD, les instructions de ce guide peuvent

être inadaptées. Pour connaître la version des outils AXD dont vous disposez, ouvrez les outils AXD Mac OS X et choisissez AXD > À propos d'Apple Xserve Diagnostics.

Vue d'ensemble des configurations AXD Vous pouvez installer et exécuter les outils AXD de diverses façons. Il est donc important de choisir la méthode la plus adaptée à vos besoins. Il existe plusieurs options, chacune présentant des avantages et des inconvénients :

Chapitre 1 Vue d'ensemble et configuration requise

AXD sur un volume interne du Xserve ou sur un périphérique de stockage portable.

+ Vous pouvez tester plusieurs ordinateurs

Xserve à l'aide de la même image d'installation AXD.

+ Vous pouvez démarrer les outils AXD sans avoir de périphérique de saisie connecté au

Xserve (si vous avez accès au panneau frontal du Xserve).

+ Vous avez besoin d’un accès physique au

Vous ne pouvez pas enregistrer les historiques ou réaliser d'instantanés d'écran.

Installer les outils Mac OS X AXD sur un volume interne

à distance (si vous possédez Apple Remote Desktop).

Selon que vous voulez exécuter soit les outils EFI AXD, soit les outils Mac OS X AXD, soit les deux à la fois, vous devez disposer de volumes vides sur le Xserve ou sur un périphérique de stockage portable.

Si vous voulez exécuter les outils Mac OS X AXD, le périphérique de stockage doit utiliser le schéma de partition Tableau de partition GUID. Si vous exécutez uniquement les outils EFI AXD sur le périphérique de stockage, vous n'avez pas besoin d'utiliser le schéma de partition Tableau de partition GUID.

Vous pouvez exécuter les deux séries d'outils AXD en possédant deux volumes vides sur le même Xserve ou sur un périphérique de stockage portable. Vous aurez besoin d'un des éléments suivants au moins :

Object Condition requise

système un accès total au Xserve.

Si vous voulez exécuter les outils AXD entièrement à distance (dans les cas où le

Xserve est physiquement difficile d'accès ou si vous voulez enregistrer les résultats de tests des outils EFI AXD), le Xserve doit, en plus de satisfaire les conditions réseau, être en mesure de démarrer Mac OS X Server.

Configuration requise pour le serveur NetBoot

Pour héberger les outils EFI AXD sur le serveur NetBoot, ce dernier doit aussi :

+ disposer de Mac OS X Server version 10.54 ou ultérieure

+ _ être situé sur le même sous-réseau que le serveur Xserve testé ; + disposer de 30 Mo d'espace disque disponible pour une image NetBoot AXD.

Chapitre 1 Vue d'ensemble et configuration requise

à la configuration et à l'installation. Pour en savoir plus, consultez le « Configuration requise » à la page 8.

Configuration d’un serveur NetBoot

Avant de configurer un serveur NetBoot, assurez-vous que vous disposez d'un serveur disponible remplissant les conditions requises décrites dans « Configuration requise pour le serveur NetBoot » à la page 10.

4 Si NetBoot n'est pas présent dans la liste, sélectionnez le serveur et cliquez sur Réglages. Dans la sous-fenêtre Services, sélectionnez NetBoot, puis cliquez sur Enregistrer.

5 Sélectionnez NetBoot, cliquez sur Réglages, puis sur Général.

Dans la sous-fenêtre Infos, choisissez différentes interfaces réseau sur le serveur

NetBoot et sur votre Xserve, puis comparez les champs Adresse IP. Généralement, les ordinateurs qui se trouvent sur le même sous-réseau ont une adresse IP débutant par les mêmes nombres (par exemple deux adresses IP commencent par 192.168.2).

7 Dans la liste des volumes, cochez les cases Images et Données client correspondant au volume destiné à stocker l'image NetBoot AXD.

Le volume doit disposer d'au moins 30 Mo d'espace disponible.

8 Cliquez sur Enregistrer.

9 Dans le Finder, naviguez jusqu'au dossier AppleXserveDiagnostics du disque des outils

Admin Tools, puis ouvrez AppleXserveDiagnosticsNetBoot.pkg.

10 Suivez les instructions à l'écran pour installer le paquet NetBoot AXD.

11 Dans Admin Serveur, sélectionnez NetBoot, puis cliquez sur Images.

12 Si l'image NetBoot AXD a le même index (répertorié dans la colonne Index) qu'une autre image, décochez la case Activer de l'image en conflit.

Ne modifiez aucun des réglages par défaut pour image NetBoot AXD.

13 Cliquez sur Démarrer NetBoot.

Suppression de l’image NetBoot AXD Vous ne pouvez pas utiliser Utilitaire d'images de système pour supprimer l'image

NetBoot AXD. Vous devez plutôt supprimer l'image NetBoot AXD du dossier image de NetBoot, qui se trouve dans :

ANolumes/nomduvolume/Library/NetBoot/NetBootSP#

Remplacez nomduvolume par le nom du volume sur lequel vous installez l'image

NetBoot AXD. Le numéro (#) varie selon que vous utilisez plusieurs volumes NetBoot. Si vous n’utilisez qu'un volume NetBoot, l'image NetBoot AXD est située dans NetBootSPO. Si vous utilisez plusieurs volumes NetBoot, l'image NetBoot AXD peut se trouver dans un autre dossier (NetBootSP1, NetBootSP4 ou NetBootSP11, par exemple).

Pour supprimer l'image NetBoot AXD :

= Ouvrez le Finder et supprimez AXD.nbi du dossier de l'image NetBoot.

Chapitre 2 Configuration et installation

Configuration d’un périphérique de stockage pour

l'installation des outils AXD Pour configurer un volume interne où un périphérique de stockage portable

pour l'installation des outils AXD, vous devez disposez d'au moins 30 Mo d'espace disponible pour les outils EFI AXD et d'au moins 7 Go d'espace disponible pour les outils Mac OS X AXD, auquel cas vous devez installer Mac OS X Server. Ces conditions requises sont décrites en détails dans la section « Configuration requise pour le périphérique de stockage » à la page 9.

If yourre installing AXD Mac OS X tools on one of the volumes, the storage device should use the GUID Partition Table partition map scheme. To view the storage devices partition map scheme, open Disk Utility and select the storage device. Veillez

à sélectionner le périphérique de stockage plutôt qu'un de ses volumes. Dans la partie inférieure de la fenêtre Utilitaire de disque, « Schéma de mappage de partition » doit indiquer Tableau de partition GUID.

Si vous cherchez à repartitionner un périphérique de stockage en cours d'utilisation, exécutez Utilitaire de disque depuis le DVD d'installation de Mac OS X Server ou ledit

Utilitaire de disque pendant que votre Xserve est connecté à un autre ordinateur et se trouve en mode disque cible. Ces deux méthodes ont pour effet d'effacer le contenu du disque dur de votre système Xserve et requièrent l'installation et la reconfiguration de Mac OS X Server.

AVERTISSEMENT : Les instructions suivantes risquent d'effacer toutes les données de votre périphérique de stockage. Effectuez une sauvegarde de vos données essentielles avant de suivre ces instructions.

Pour créer des volumes de périphérique de stockage vides et les formater correctement :

Insérez le DVD d'installation de Mac OS X Server.

Ouvrez le programme d'installation de Mac OS X Server, cliquez sur Redémarrer, puis authentifiez-vous si nécessaire.

Les volumes contenus dans un périphérique sont affichés en retrait d'un niveau.

Cliquez sur l'onglet Partition.

Chapitre 2 Configuration et installation

La modification de la configuration du volume provoque l'effacement de toutes les données contenues sur le périphérique de stockage.

8 Vérifiez la taille des partitions et ajustez-les selon les conditions de stockage requises pour les outils AXD.

Afficher la taille d'une partition Cliquez sur la partition et consultez le champ

Définir la taille de la partition Modifiez le champ Taille.

Créer des partitions supplémentaires Sélectionnez une partition et cliquez sur le

Comme ce nom est utilisé lorsque vous sélectionnez le volume sur lequel démarrer Mac OS X, choisissez un nom permettant d'identifier ce volume comme celui qui est utilisé pour les outils AXD.

Vous ne pouvez pas renommer de partition.

9 Si vous effectuez l'installation des outils EFI AXD sur un volume, sélectionnez le volume puis choisissez MS-DOS (FAT) dans le menu local Format.

Si vous procédez à l'installation d'outils AXD de Mac OS X sur un volume, sélectionnez le volume puis choisissez « Mac OS étendu (journalisé) ».

10 Cliquez sur Partitionner.

11 Choisissez Utilitaire de disque > Quitter Utilitaire de disque, puis choisissez Programme

Si vous effectuez cette tâche pour installer les outils EFI AXD sur un volume interne du Xserve, vous aurez besoin d'un accès administrateur au Xserve. Si vous effectuez cette tâche pour installer les outils EFI AXD sur un périphérique de stockage portable, vous pouvez utiliser tout ordinateur pour lequel vous possédez un accès administrateur.

Si vous voulez connecter un ordinateur hôte directement au Xserve et si l'ordinateur hôte ne fournit pas de service DHCP sur le port utilisé pour se connecter directement au Xserve, vous devez créer sur le Xserve un fichier assignant une adresse IP au

Xserve. Ce fichier est inutile si l'ordinateur hôte fournit le service DHCP. Pour savoir comment découvrir si un ordinateur fournit le service DHCP, consultez le document Administration des services réseau à l'adresse :

www.apple.com/fr/server/macosx/resources

Pour installer les outils EFI AXD : Insert the Admin Tools disc. Si vous voulez connecter un ordinateur hôte directement au Xserve et si cet ordinateur hôte ne fournit pas de service DHCP sur le port utilisé pour se connecter directement au Xserve, procédez de la façon suivante :

a Ouvrez TextEdit (dans /Applications/).

Ouvrez une session à l'aide du nom d'utilisateur « root » et du mot de passe de l'utilisateur que vous avez créé dans l'assistant d'installation.

Vous devez configurer et exécuter les outils Mac OS X AXD en tant qu'utilisateur root.

Sinon, vous ne pourrez pas tester le serveur Xserve sur lequel vous avez installé les outils Mac OS X AXD.

Insérez le disque des outils Admin Tools.

Si vous disposez d'une image disque reprenant le contenu du disque des outils Admin

Serveur, double-cliquez sur le fichier .dmg pour monter l'image disque.

Ouvrez le Finder et faites glisser le fichier AXD.app du dossier

/AppleXserveDiagnostics/ du disque Admin Tools vers le dossier /Applications/.

Si vous configurez un client Xserve, ouvrez le Finder, sélectionnez votre dossier

/Applications/, cliquez sur le menu local Action (représenté par un engrenage),

puis choisissez Nouveau dossier. Nommez ce dossier « AXDClient ».

Les systèmes Xserve clients sont contrôlés à distance par les ordinateurs hôtes.

Ouvrez Préférences Système (dans /Applications/). Modifiez les options suivantes dans les sous-fenêtres des Préférences Système.

Après avoir installé les outils Mac OS X AXD, vous devez ouvrir une session en

tant qu'utilisateur root pour exécuter les outils AXD afin de tester votre propre serveur Xserve. Si vous n'ouvrez pas de session en tant qu'utilisateur root, les outils

Mac OS X AXD basculent en mode hôte et attendent une connexion à un Xserve client à contrôler.

Chapitre 2 Configuration et installation

Changement de disque de démarrage

Les outils AXD sont généralement installés sur un volume dédié afin de réduire le risque de voir les processus serveur interrompre les tests. De ce fait, vous devez changer de disque de démarrage en choisissant le volume sur lequel les outils AXD sont installés avant de pouvoir les exploiter.

Si vous voulez tester un Xserve client à distance, vous devez d'abord démarrer les outils AXD sur l'ordinateur hôte, puis démarrer les outils AXD sur le Xserve client.

Pour démarrer les outils AXD, choisissez comme volume de démarrage du Xserve

le volume ou l'image disque contenant les outils AXD. Si Mac OS X Server démarre par défaut sur votre Xserve, vous pouvez changer de disque de démarrage à travers la sous-fenêtre Disque de démarrage des Préférences Système. Sinon, vous pouvez temporairement changer de disque de démarrage en maintenant certaines touches enfoncées lors du démarrage du Xserve :

Objectif Maintenez cette touche enfoncée au démarrage du Xserve

Choisir le volume des outils AXD avant de Option

démarrer Mac OS X Démarrer les outils EFI AXD situés sur le disque D {assurez-vous que le disque Admin Tools est

Démarrer en utilisant l'image disque des outils F1 ou une combinaison donnée de boutons sur

EFI AXD depuis un serveur NetBoot le panneau frontal du Xserve

Préférences Système pour changer de disque de démarrage. La liste des volumes de démarrage inclut les volumes internes et les volumes des périphériques de stockage portables connectés.

Lorsque vous changez de disque de démarrage dans Préférences Système, vous ne pouvez pas sélectionner un disque de démarrage sur lequel les outils EFI AXD sont installés. Pour choisir comme disque de démarrage le volume sur lequel les outils

EFI AXD sont installés, changez de disque de démarrage au démarrage. Pour en savoir plus, consultez le « Changement temporaire de disque de démarrage lors du démarrage » à la page 22.

Pour changer de disque de démarrage dans Préférences Système :

Ouvrez Préférences Système sur le Xserve, puis sélectionnez Disque de démarrage.

Si l'icône en forme de cadenas est verrouillée, cliquez dessus, puis authentifiez-vous en tant qu'administrateur système.

Sélectionnez le disque de démarrage contenant les outils AXD, puis cliquez sur

Lorsque vous avez terminé d'utiliser les outils AXD, choisissez de nouveau comme disque de démarrage le volume que vous utilisiez précédemment.

Changement de disque de démarrage à l’aide de l'interface de ligne de commande

Si Mac OS X Server démarre par défaut sur votre Xserve, vous pouvez utiliser l'interface de ligne de commande pour changer son disque de démarrage. Vous pouvez utiliser l'interface de ligne de commande pour démarrer à partir d'un volume interne et d'un volume situé sur un périphérique de stockage portable.

Vous pouvez également changer le disque de démarrage d'un serveur distant à

l’aide de l'interface de ligne de commande. L'ouverture de session à distance doit

être activée sur le serveur distant (elle est activée par défaut). Vous pouvez activer l'ouverture de session à distance dans la sous-fenêtre Partage des Préférences Système.

Pour en savoir plus, consultez le « Changement temporaire de disque de démarrage lors du démarrage » à la page 22.

Vous devez être capable de vous authentifier en tant que compte root pour changer de disque de démarrage dans l'interface de ligne de commande.

Remarque : Les commandes du Terminal décrites dans cette tâche sont sensibles à la casse et doivent être saisies telles qu'elles sont indiquées.

Pour changer de disque de démarrage à l'aide de l'interface de ligne de commande :

Ouvrez Terminal (dans /Applications/Utilitaires/).

Si vous voulez vous connecter à un serveur distant, saisissez la commande suivante dans la fenêtre Terminal, puis authentifiez-vous lorsque vous y êtes invité :

Changement de disque de démarrage à l’aide d'Apple

Si vous n’avez pas de clavier et de souris connectés au Xserve, reportez-vous aux instructions de la rubrique suivante, « Démarrage d’une image NetBoot des outils EFI AXD à l'aide du panneau frontal du Xserve »

Si un mot de passe de programme interne est défini, vous ne pouvez pas changer temporairement de disque de démarrage en maintenant appuyée la touche D ou F1.

Vous pouvez procéder en maintenant la touche Option enfoncée, mais vous devez vous authentifier à l’aide du mot de passe du programme interne.

Pour en savoir plus sur la désactivation du mot de passe du programme interne, consultez la section « Désactivation du mot de passe du programme interne » à la page 25.

Pour changer temporairement de disque de démarrage en cours de démarrage :

Redémarrez le Xserve.

Tandis que le Xserve redémarre, maintenez enfoncée la touche Option jusqu'à ce qu'une liste de volumes apparaisse. Si vous êtes invité à vous authentifier, saisissez

le mot de passe du programme interne, puis cliquez sur le bouton Continuer (flèche droite).

Si le disque Admin Tools and Xserve Diagnostics est inséré, vous pouvez démarrer en faisant appel aux outils EFI AXD présents sur le disque, en maintenant la touche D enfoncée (plutôt que la touche Option).

Si vous voulez démarrer les outils EFI AXD à partir d'une image NetBoot située sur un serveur NetBoot, maintenez la touche F1 enfoncée (plutôt que la touche Option).

Ces deux approches ont pour effet de lancer immédiatement les outils EFI AXD et de contourner la liste de volumes décrite à l'étape suivante.

Si vous avez affiché la liste des volumes au lieu de démarrer immédiatement les outils

AXOD, sélectionnez le volume contenant les outils AXD, puis cliquez sur le bouton fléché pour démarrer.

Le volume contenant les outils EFI AXD est présent dans la liste sous le nom AXD Boot.

Après avoir utilisé les outils EFI AXD et redémarré le Xserve, celui-ci démarre depuis le volume de démarrage défini par défaut.

Si l'EFI du Xserve requiert Un mot de passe, vous ne pourrez pas démarrer une image

NetBoot à l’aide du panneau frontal. Vous devrez désactiver le mot de passe du programme interne avant de pouvoir utiliser le panneau frontal. Pour désactiver le mot de passe, vous devez être capable de démarrer Mac OS X Server sur le Xserve.

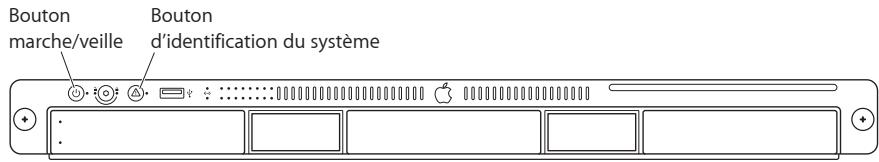

Pour utiliser le panneau frontal du Xserve afin de démarrer une image NetBoot des outils EFI AXD :

Appuyez sur le bouton d'identification du système et maintenez-le enfoncé, puis appuyez sur le bouton Marche/Veille.

Bouton Bouton marche/veille … d'identification du système

puis de gauche à droite.

Si les deux rangées de voyants du panneau frontal clignotent une fois et si le Xserve reprend sa séquence de démarrage, un mot de passe de programme interne est activé.

Vous devrez désactiver le mot de passe.

Chapitre 3 Démarrage des outils AXD 23

du programme interne.

Lorsque vous relâchez le bouton d'identification du système, le voyant inférieur droit doit s'allumer.

Les témoins de la rangée supérieure s'allument

Lorsque vous relâchez le bouton, le Xserve démarre à l'aide de l'image disque NetBoot des outils EFI AXD.

Après avoir exécuté les outils EFI AXD et redémarré le Xserve, ce dernier démarre sur le volume de démarrage défini par défaut.

+_ démarrer à partir d'une image NetBoot des outils EFI AXD en utilisant le panneau frontal du Xserve ;

+_ changer temporairement de volume de démarrage en maintenant la touche F1 ou D enfoncée lors du démarrage.

Si un mot de passe de programme interne est activé et si vous tentez de changer temporairement de volume de démarrage en maintenant enfoncée la touche Option lors du démarrage, vous devez vous authentifier.

Pour désactiver le mot de passe du programme interne :

Insert the Mac OS X Server Install DVD.

Ouvrez l'application d'installation de Mac OS X Server, cliquez sur Redémarrer, puis authentifiez-vous si nécessaire.

5 Décochez la case « Demander le mot de passe pour modifier les réglages du

programme interne », puis cliquez sur OK. Authentifiez-vous lorsque vous y êtes invité.

Choisissez Utilitaire de mot de passe du programme interne > Quitter Utilitaire de mot de passe du programme interne.

+ Vous exécutez les outils Mac OS X AXD sur un ordinateur qui n'est pas un Xserve à processeur Intel.

Le tableau suivant décrit ces trois modes :

sur le même sous-réseau ou est connecté directement.

Local Le Xserve exécute tous les tests Vous exécutez les outils EFI localement. AXD et un ordinateur hôte n'est pas situé sur le même sous- réseau et n'est pas connecté directement.

Si vous avez ouvert une session en tant qu'utilisateur root sur un Xserve à processeur

Intel, puis que vous exécutez les outils Mac OS X AXD, vous pouvez choisir le mode à adopter.

Test à distance d'un Xserve client

Pour tester un Xserve client, vous devez d'abord démarrer les outils AXD sur l'ordinateur hôte, régler l'ordinateur hôte pour qu'il se connecte à un Xserve client, démarrer les outils AXD sur le Xserve client, puis régler ce dernier afin qu'il soit client d'un hôte distant.

Sur le Xserve client, choisissez comme disque de démarrage un volume comprenant les outils AXD et redémarrez-le.

Vous pouvez également changer temporairement de disque de démarrage en choisissant un volume comprenant les outils AXD ou en sélectionnant une image disque NetBoot des outils AXD lorsque vous démarrez le Xserve.

Pour savoir comment changer temporairement ou définitivement de volume de démarrage, consultez le Chapitre 3, « Démarrage des outils AXD, » à la page 19.

Si vous lancez les outils AXD de Mac OS X, ouvrez une session en tant qu'utilisateur root, et si les outils AXD de Mac OS X ne s'exécutent pas automatiquement, lancez l'application AXD (accessible depuis le dossier /Applications/). Choisissez « Client d'un hôte distant », puis cliquez sur OK.

Si vous démarrez les outils EFI AXD, Xserve passe automatiquement en mode client.

Il'existe différentes façons de déterminer si l'ordinateur hôte et le Xserve client ont

établi une connexion :

+ _Le champ d'adresse IP dans la fenêtre AXD de l'ordinateur hôte doit correspondre à l'adresse IP affectée au Xserve client.

Si les outils EFI AXD démarrent et ne trouvent pas d'ordinateur hôte, ils passent en mode local.

Test du Xserve local à l'aide des outils Mac OS X AXD Pour tester le Xserve local, vous devez ouvrir une session en tant qu'utilisateur root.

Si vous n'avez pas ouvert la session en tant qu'utilisateur root, les outils Mac OS X AXD passent automatiquement en mode hôte.

Pour tester le Xserve local à l'aide des outils Mac OS X AXD :

Choisissez comme disque de démarrage du Xserve un volume contenant les outils Mac OS X AXD, redémarrez-le et ouvrez une session en tant que root.

Si les outils Mac OS X AXD ne s'ouvrent pas automatiquement, ouvrez-les (dans

À l'ouverture des outils AXD de Mac OS X, choisissez Local dans la zone de dialogue qui apparaît, puis cliquez sur OK.

à travers deux sous-fenêtres. Quelle que soit la sous-fenêtre que vous regardez, vous pouvez procéder aux actions suivantes :

+ _ Afficher l'historique, les réglages et l'état du test.

+ Démarrer des tests. + Effacer l'historique du test.

+ Redémarrer le Xserve.

Chapitre 4 Utilisation des outils AXD

Pour en savoir plus sur les outils EFI AXD, consultez les sections suivantes : + «Personnalisation des réglages de test des outils EFI AXD » à la page 30 + _«Effacement de l'historique de test » à la page 31

+_ «Affichage du profil matériel » à la page 32

«Arrêt et redémarrage du Xserve » à la page 32

+_ «Affichage des historiques enregistrés » à la page 32

+ _ «Prise d'instantanés » à la page 32

Personnalisation des réglages de test des outils EFI AXD Vous pouvez personnaliser les réglages de test AXD de différentes façons en choisissant les tests à exécuter, en décidant s'il faut les effectuer en boucle, les arrêter ou les poursuivre lorsqu'une erreur se produit.

Pour personnaliser les réglages de test des outils EFI AXD :

1 Dans les outils EFI AXD, sélectionnez les réglages de test souhaités.

Chapitre 4 Utilisation des outils AXD Choisir les tests à exécuter

Pour sélectionner un test spécifique dans une catégorie de tests, cliquez sur le triangle d'affichage en regard de la catégorie, puis sélectionnez les tests individuels.

Pour sélectionner tous les tests, cliquez sur

Pour supprimer tous les tests, cliquez sur Tout désélectionner.

Exécuter en boucle tous les tests sélectionnés

Procédez de l'une des manières suivantes :

Pour exécuter en boucle tous les tests sélectionnés un certain nombre de fois, sélectionnez « Mettre en boucle # fois » et remplacez le signe # par le nombre de boucles souhaité.

Pour exécuter tous les tests une seule fois, sélectionnez « Mettre en boucle # fois » et remplacez le signe # par le chiffre 1.

Pour exécuter en boucle tous les tests pendant une durée spécifique, sélectionnez « Mettre

en boucle pendant # heures et # minutes

» et remplacez les signes # par le nombre d'heures et de minutes de l'exécution en boucle. Lorsque la durée spécifiée est atteinte, la boucle en cours doit se terminer avant d'arrêter les tests. Par exemple, si une boucle de votre série de tests prend 2 heures et que la durée spécifiée est de 3 heures, AXD arrête les tests après 4 heures. (Plutôt que d'arrêter les tests après 3 heures, AXD attend la fin de la boucle de test en cours pour s'arrêter.)

Modifier la procédure en cas d'erreur

Dans le menu local « En cas d'erreur », procédez

de l'une des manières suivantes :

+ Pour arrêter les tests lorsque la première erreur se produit, sélectionnez Arrêter.

+ Pour poursuivre les tests lorsque des erreurs se produisent, choisissez Continuer.

2 Pour exécuter le test, cliquez sur Tester.

Effacement de l'historique de test

L'historique de test contient tous les messages de tests effectués pendant la session

AXD en cours. Si vous quittez AXD l'historique est effacé.

Pour effacer l'historique de test sans quitter AXD, cliquez sur « Effacer les données de

Arrêt et redémarrage du Xserve Vous pouvez arrêter ou redémarrer le Xserve à partir des outils EFI AXD.

Pour arrêter ou redémarrer le Xserve, cliquez sur Éteindre ou Redémarrer.

Affichage des historiques enregistrés

Chaque fois que vous lancez les outils EFI AXD, un historique se crée automatiquement, dans le dossier /AXDLogs du volume où les outils EFI AXD sont installés, pour répertorier les résultats de ses tests. Cet historique s'actualise au fur et à mesure que les tests se terminent. Si le Xserve ne répond plus au cours des tests, vous pouvez alors passer en revue l'historique pour savoir quel test aura provoqué l'arrêt du bon fonctionnement du système.

Si vous exécutez les outils EFI AXD depuis le disque des outils Admin Tools, d'une image disque NetBoot ou d'un volume non formaté en MS-DOS (FAT), les historiques ne sont alors pas enregistrés. Pour en savoir plus sur le formatage de volumes, reportez-vous à la rubrique « Configuration d'un périphérique de stockage pour l'installation des outils

Le nom des historiques s'attribue comme suit :

AXD_date_heure_numérosérie.txt

date et heure indiquent le moment où les outils EFI AXD auront été lancés. L'heure s'exprime sur 24 heures selon le fuseau horaire de Greenwich (GMT).

Les valeurs utilisent le format suivant :

Valeur Format Exemple date JJMMMAAAA 15)ul2007 heure HH_MMLSS 19_23_46

Pour prendre un instantané : = À partir des outils EFI AXD, appuyez sur Commande + Maj + 3.

Après cette combinaison des touches, le système marque une pause de quelques secondes pour pouvoir réaliser la prise de l'instantané.

Utilisation des outils Mac OS X AXD Les outils AXD de Mac OS X s'adaptent selon que vous les exécutez en local, en tant que client où en tant qu'hôte. En mode client, vous ne pouvez pas modifier les réglages de tests, sélectionner différents tests, arrêter ou redémarrer le Xserve. Par conséquent, l'historique de test utilise la majeure partie de la fenêtre.

En mode local et hôte, vous pouvez accéder à toutes les fonctionnalités des outils

Mac OS X AXD dans la fenêtre principale.

Adresse IP locale ou client État de l'historique Historique affiché actuellement

+ «Personnalisation des réglages de test des outils Mac OS X AXD » à la page 34

Chapitre 4 Utilisation des outils AXD 33

+ _ «Définition des préférences d'historique » à la page 38

«Arrêt et redémarrage du Xserve » à la page 39

+ «Fermeture des outils Mac OS X AXD en cours de test » à la page 40

Personnalisation des réglages de test des outils Mac OS X AXD Vous pouvez personnaliser les réglages de test AXD de différentes façons en choisissant les tests à exécuter, en décidant s'il faut les effectuer en boucle, les arrêter ou les poursuivre lorsqu'une erreur se produit.

Pour personnaliser les réglages de test des outils Mac OS X AXD :

1 Dans les outils Mac OS X AXD, sélectionnez les réglages de test souhaités.

Pour sélectionner un test spécifique dans une catégorie de tests, cliquez sur le triangle d'affichage en regard de la catégorie, puis sélectionnez les tests individuels.

Pour sélectionner tous les tests, cliquez sur le bouton Tout sélectionner (+). Pour supprimer tous les tests, cliquez sur le bouton Tout désélectionner (-).

Exécuter en boucle tous les tests sélectionnés Sélectionnez « Mettre en boucle les tests par », puis procédez comme suit :

Pour exécuter en boucle tous les tests sélectionnés un certain nombre de fois, sélectionnez Nombre et saisissez un nombre de boucles. Pour exécuter en boucle tous les tests sélectionnés pendant une durée spécifique, sélectionnez Temps et saisissez le nombre d'heures et de minutes correspondant à la durée d'exécution en boucle. Lorsque la durée spécifiée est atteinte, la boucle en cours doit se terminer avant d'arrêter les tests. Par exemple, si une boucle de votre série de tests prend 2 heures et que la durée spécifiée est de 3 heures, les outils AXD de Mac OS X arrête les tests au bout de 4 heures. (Plutôt que d'arrêter les tests après 3 heures, AXD attend la fin de la boucle de test en cours pour s'arrêter.)

Modifier la procédure en cas d'erreur Dans le menu local En cas d'erreur, procédez comme suit :

+ Pour arrêter les tests lorsque la première erreur se produit, sélectionnez Arrêter. + Pour poursuivre les tests lorsque des erreurs se produisent, choisissez Continuer.

Pour enregistrer vos réglages de test personnalisés en vue d'une utilisation ultérieure, choisissez « Enregistrer le groupe en cours » dans le menu local Groupe de tests.

Saisissez un nom pour le groupe et cliquez sur OK.

Pour en savoir plus, consultez la section suivante, « Personnalisation des réglages de test des outils Mac OS X AXD ».

Pour exécuter le test, cliquez sur Démarrer les tests.

Lorsque le test est terminé, un message d'échec (FAILED) ou de réussite (PASSED) s'affiche l'écran. Cliquez n'importe où pour fermer le message.

Chapitre 4 Utilisation des outils AXD

Vous pouvez créer des groupes de tests en fonction de vos réglages de test personnalisés. Ces groupes s'apparentent à des modèles puisqu'ils vous permettent de réutiliser vos réglages de tests sans avoir à modifier chaque réglage individuellement. Après avoir choisi un groupe de tests, vous pouvez toujours modifier ses réglages.

Ilexiste plusieurs groupes de tests fournis avec les outils AXD de Mac OS X. Ces groupes de tests s'arrêtent lorsqu'une erreur survient et ne s'exécutent pas en boucle.

Groupe de tests Sélections de tests

Par défaut Tous les tests sur là mémoire, sur les ventilateurs, sur les disques durs, sur les capteurs PID des composants CMS, et sur les alimentations.

Vérification de l'adresse MAC Ethernet et de la somme de vérification de la ROM.

Test rapide Tous les tests de capteur.

Vous pouvez également exporter un groupe de tests dans un fichier. L'exportation d'un groupe de tests sous forme de fichier permet d'utiliser ce fichier pour recréer ce groupe de tests sur d’autres installations AXD. Si vous installez, par exemple, les outils

AXD de Mac OS X sur plusieurs Xserve, vous pouvez copier le fichier du groupe de tests sur chacun de ces systèmes, afin de disposer de tests identiques sans avoir à créer manuellement de nouveau groupe de tests.

Pour utiliser des groupes de tests :

Dans les outils Mac OS X AXD, choisissez les options souhaitées.

Utiliser un groupe de tests Choisissez un groupe de tests dans le menu local

Créer un nouveau groupe de tests Choisissez « Enregistrer le groupe en cours » dans le menu local Groupe de tests. Saisissez un nom pour le groupe et cliquez sur OK.

Supprimer un groupe de tests Choisissez un groupe de tests dans le menu local

Groupe de tests. Choisissez Édition > Supprimer le groupe de tests.

Vous ne pouvez pas supprimer les groupes de tests Par défaut ou Test rapide.

Exporter un groupe de tests Choisissez Fichier > Exporter le groupe de tests, choisissez un emplacement, nommez le groupe de tests, puis cliquez sur Enregistrer.

Importer un groupe de tests Choisissez Fichier > Ouvrir, sélectionnez un fichier axdconfig, puis cliquez sur Ouvrir.

+_ Si vous voulez diagnostiquer des problèmes rencontrés alors que vous ne faites pas

appel aux outils AXD Lorsque vous consultez les historiques dans les outils AXD de Mac OS X, un cercle coloré en regard du nom de l'historique indique si l'historique peut se charger.

Si des tests sont en cours d'exécution, vous ne pouvez afficher que l'historique de tests.

3 Procédez de l’une des façons suivantes :

Chapitre 4 Utilisation des outils AXD 37

Choisissez un historique dans le menu local « Afficher l'historique ».

Rechercher du texte spécifique dans l'historique

Saisissez le texte dans le champ de recherche.

Lorsque vous appuyez sur la touche Retour, le texte correspondant apparaît en surbrillance dans la zone d'historique.

Effacer les historiques Choisissez Historiques > Effacer l'historique

NomHistoriqueActif ou choisissez Historiques > Effacer tous les historiques. Le nom de l'historique vient remplacer le paramètre NomHistoriqueActif.

Actualiser les historiques Choisissez Historiques > Actualiser l'historique courant, ou choisissez Historiques > Actualiser

tous les historiques.

Vous pouvez configurer des préférences d'historique pour que les historiques de tests AXD soient automatiquement enregistrés dans un fichier à un emplacement choisi. Les historiques de tests AXD sont créés à chaque fois que vous démarrez une nouvelle session AXD.

Lorsque les outils Mac OS X AXD enregistrent un historique, ils écrasent l'historique existant du même nom. Les préférences d'historique peuvent automatiquement personnaliser le nom de chaque fichier d'historique pour éviter qu'ils ne soient écrasés.

Si vous n'utilisez pas les options de nommage disponibles, l'historique est enregistré sous le nom :

AXD_numérosérie_mode_autosave_log.txt

Si vous utilisez les options de nommage disponibles, l'historique est enregistré sous le nom:

AXD_numérosérie_mode_autosave_log_date_adresseethernet nomunique.txt

Si vous exécutez les outils Mac OS X AXD sur le Xserve local ou sur un ordinateur hôte, vous pouvez arrêter ou redémarrer le Xserve. Pour ce faire, cliquez sur Éteindre ou Redémarrer.

Si le Xserve est en mode client, vous ne pouvez ni l'éteindre, ni le redémarrer localement.

Chapitre 4 Utilisation des outils AXD 39

de quitter l'application.

Évitez de quitter l'application en cours de test. Il est recommandé d'arrêter d'abord le test en cours, d'imprimer ou d'enregistrer les historiques, puis de quitter l'application.

Comparaison des tests disponibles

Le tableau suivant compare les tests disponibles par composant, selon que vous utilisez des outils EFI AXD ou des outils Mac OS X AXD. Pour plus d'informations sur les tests spécifiques disponibles pour chaque composant, reportez-vous aux sections

«Tests des outils EFI AXD » à la page 43 et « Tests Mac OS X AXD » à la page 51.

A Y indique qu'un test est accessible ; une entrée vide indique qu'aucun test n'est proposé :

Dans les outils AXD de

Mac OS X, l'opération teste l'intégralité

sur un seul cœur du processeur.

Mémoire (multi-cœur)

Dans les outils EFI AXD, cela revient à ne tester que les premiers

2,5 Go de la mémoire, en exploitant tous les cœurs disponibles du processeur.

Dans les outils AXD de

Mac OS X, l'opération teste l'intégralité

de la mémoire, en exploitant tous les cœurs disponibles du processeur.

Le test SMBIOS signale la présence de ces barrettes DIMM désallouées.

Lorsqu'une erreur ECC se produit, la mémoire détecte le problème et le corrige.

Lorsque vous exécutez d'autres tests de mémoire, les tests ne détectent pas qu'une erreur s'est produite. Les tests ECC détectent ces corrections de mémoire et vous en informent.

L'annexe Référence de tests des outils AXD Test Temps d'exécution es!

est adaptée au logement dans lequel elle est insérée. Si la taille ne correspond pas, une erreur survient.

Détection de matériel 1 seconde

Test automatique SMBIOS 1 seconde Décompte d'erreurs ECC 1 seconde Tests de ROM de démarrage

Test Temps d'exécution estimé

MAC GUID FW ROM Vérifie la somme de contrôle de l'adresse MAC du GUID FireWire relatif à la ROM de démarrage.

Tests du contrôleur Ethernet

L'accès aux tests de contrôleur Ethernet dépend du contrôleur mis en place dans

Test Temps d'exécution estimé Description

Vérification de l'adresse MAC 1 seconde Vérifie que l'adresse MAC n'est pas uniquement composée de

Vérification de la largeur de 1 seconde Vérifie que la largeur de liaison

liaison CI-E 1 PCI est de 1.

Vérification de la largeur de 1 seconde Vérifie que la largeur de liaison

liaison CI-E 2 PCI est de 2.

PCI-E 2.5G PCI est de 2,5 Go.

Tests des disques durs

Lorsque les outils EFI AXD démarrent, ils réalisent un test de présence matérielle. Tous les disques durs détectés lors de ce test peuvent être traités individuellement.

Test Temps d'exécution estimé Description

Lecture complète 21 minutes pour un lecteur de Effectue une analyse DMA

80 Go ;3 heures pour un lecteur _ en lecture complète à 1250 de1To tours/minute. Ce test permet

de détecter les problèmes de lecture lente sur l'intégralité du disque dur.

Ce test n'est proposé que pour

les disques durs et non pour les lecteurs sans pièce mobile.

Lecture abrégée 1 minute Effectue une analyse DMA à

1 250 TPM. Ce test permet de détecter les problèmes de lecture lente sur les premiers 10 Go du disque dur. Ce test n'est proposé que pour les disques durs et non pour les lecteurs sans pièce mobile.

Tests sur la mémoire

Tous les tests sur la mémoire sont répertoriés sous la rubrique Mémoire.

Tests sur la mémoire simple

Les tests de mémoire simple testent les premiers 2,5 Go de mémoire. Pour tester toute la mémoire, exécutez des tests de mémoire étendus.

Même si les tests de mémoire simple ne testent pas toute la mémoire, exécutez-les pour détecter des problèmes de mémoire intermittents.

Dans les outils EFI AXD, tous les tests de mémoire (simple, multicœur et étendue) sont rassemblés sous les tests de mémoire.

Remarque : Le temps requis pour effectuer des tests de mémoire dépend de la taille de la mémoire testée. Ces estimations se basent sur le test de 1 Go de mémoire.

Teste la mémoire en écrivant des 1 et des O sur toute la mémoire.

Knaizuk Hartmann 10 secondes

Teste la mémoire en s'appuyant sur l'algorithme.

Dans les outils EFI AXD, tous les tests de mémoire (simple, multicœur et étendue) sont rassemblés sous les tests de mémoire.

Remarque : Le temps requis pour effectuer des tests de mémoire dépend de la taille de la mémoire testée. Ces estimations se basent sur le test de 1 Go de mémoire.

0 progressant MP 32 2 minutes Écrit des 0 dans le sens croissant et décroissant des adresses de la mémoire.

Bit progressant MP 32 2 minutes Écrit la valeur ObO1 répétée en mémoire, dans le sens croissant de toutes les adresses, puis la valeur 0b10 dans le sens décroissant.

Croisement de bit 2 minutes Alterne des mots composés de 1

progressant MP 32 progressant et de 0 progressant, puis alterne les mots dans l'autre sens.

Erreurs de vérification 1 seconde Teste des registres donnés pour

de matériel détecter des erreurs. Il se peut

que l'exécution de ce test à la fin des tests de la mémoire

contribue à détecter des erreurs relatives à la mémoire, générées pendant d'autres tests associés.

L'annexe Référence de tests des outils AXD 47

Dans les outils EFI AXD, tous les tests de mémoire (simple, multicœur et étendue)

sont rassemblés sous les tests de mémoire.

L'accès aux tests sur la mémoire étendue dépend du modèle de Xserve que vous

Remarque : Le temps requis pour effectuer des tests de mémoire dépend de la taille de la mémoire testée. Ces estimations se basent sur le test de 1 Go de mémoire.

est adaptée au logement dans lequel elle est insérée. Si la taille ne correspond pas, une erreur

Tests du bloc d'alimentation

Tests des capteurs Lorsque les outils EFI AXD démarrent, ils réalisent un test de présence matérielle. Tous les capteurs détectés lors de ce test peuvent être traités individuellement.

Test Temps d'exécution estimé Description

Mesures du capteur 1 seconde Vérifie que les mesures du capteur sont comprises dans les limites de détection prédéfinies.

L'accès aux tests de contrôleur vidéo dépend du contrôleur vidéo mis en place dans le Xserve.

Test Temps d'exécution estimé Description

Vérification la largeur de liaison 1 seconde Vérifie que la largeur de liaison

Adresse du tampon d'images 2 minutes Teste la mémoire tampon comme données d'images en utilisant les

adresses du tampon d'images comme données.

Les tests SMBIOS vérifient si une mauvaise mémoire a été détectée et désallouée au démarrage de Xserve. Lorsque Xserve teste la mémoire au démarrage, il désalloue automatiquement la mauvaise mémoire. Mac OS X ne détecte pas cette mémoire désallouée, ce qui signifie que les tests de mémoire non SMBIOS ne la testent pas. Le test SMBIOS signale la présence de ces barrettes DIMM désallouées.

Lorsqu'une erreur ECC se produit, la mémoire détecte le problème et le corrige.

Lorsque vous exécutez d'autres tests de mémoire, les tests ne détectent pas qu'une erreur s'est produite. Les tests ECC détectent ces corrections de mémoire et vous en informent.

Détection de matériel 1 seconde Compare une table de capteurs et de ventilateurs relatif à tout matériel branché sur la carte logique. Si un capteur ou un ventilateur reste introuvable, une erreur survient.

Vérifie également que la taille de la barrette DIMM allouée est adaptée au logement dans lequel elle est insérée. Si la taille ne correspond pas, une erreur survient.

Décompte d'erreurs ECC 1 seconde Compte le nombre d'erreurs

ECC et réinitialise le compteur.

Tests du contrôleur Ethernet

L'accès aux tests de contrôleur Ethernet dépend du contrôleur mis en place dans le Xserve.

Les tests de boucle de données peuvent augmenter le trafic réseau. Pensez à vous déconnecter du réseau avant d'exécuter ce type de tests.

L'annexe Référence de tests des outils AXD

Somme de contrôle de la ROM Ethernet

Vérifie si la somme de contrôle de la mémoire ROM Ethernet est valide.

Bouclage MAC Vérifie que les données envoyées et les données reçues correspondent lors de leur mise en boucle dans le MAC (sous- couche de la couche de liaison des données dans le modèle de référence réseau ISO).

de transport physique (PHY) au débit pris en charge le plus

Tests des ventilateurs

Lorsque les outils AXD de Mac OS X démarrent, ils réalisent un test de présence

matérielle. Tous les ventilateurs détectés lors de ce test peuvent être tra

du disque dur, Si un bloc est illisible, une erreur survient.

Ce test n'est proposé que pour les disques durs et non pour les lecteurs sans pièce mobile.

Analyse de support LSPM segmenté

Tests sur la mémoire simple Les tests de mémoire Mac OS X AXD testent les premiers 2,5 Go de mémoire. Tous les tests de mémoire multi-cœurs énumérés dans les outils EFI AXD sont exécutés.

Même si ces tests ne portent pas sur toute la mémoire, exécutez-les pour détecter des problèmes de mémoire intermittents.

Une fois les premiers 2,5 Go de mémoire testés, le test de mémoire vérifie la présence d'erreurs ECC. Lorsqu'une erreur ECC se produit, la mémoire détecte le problème et le corrige. Le test détecte le nombre de corrections de mémoire et vous en informe.

Remarque : Le temps requis pour effectuer des tests de mémoire dépend de la taille de la mémoire testée. Ces estimations se basent sur le test de 1 Go de mémoire.

Test Temps d'exécution estimé Description

Vérifie également que la taille de la barrette DIMM allouée est adaptée au logement dans lequel elle est insérée. Si la taille ne correspond pas, une erreur

Tests ECC sur la mémoire

Ce moniteur ne peut pas être en veille. Si vous possédez deux cartes graphiques, par exemple, chacune doit être raccordée à un moniteur et elles ne peuvent être en état de veille.

Test Temps d'exécution es! Descrip!

effet de brouillard.

Fil de fer OpenGL 10 secondes Vérifie le contrôleur vidéo à l'aide du test de fi de fer 3D.

Modèle rouge uni OpenGL 10 secondes Vérifie le contrôleur vidéo à l'aide du test de modèle rouge uni 3D.

Modèle rouge uni OpenGL avec 10 secondes Vérifie le contrôleur vidéo à
