Ce manuel a été imprimé avec des encres sans solvants sur papier blanchi sans chlore. Pinnacle Systems GmbH a apporté tout le soin requis à la rédaction du présent manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés. Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative. Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers. Les offres, contrats de vente, de livraison et d'entreprise de Pinnacle Systems GmbH y compris conseil, montage et autres prestations contractuelles reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.
Les composants électriques ne doivent pas être mis aux ordures ménagères. Veuillez rapporter les appareils défectueux ou dont vous ne vous servez plus au commerçant ou à un point de collecte conçu à cet effet afin qu’ils soient recyclés de manière adaptée et respectueuse de l’environnement !
Installation 1 Installation interne 2 Test de fonctionnement de la télécommande 7 Fermer l’application de la télécommande 7 Fonctions des touches de la télécommande 8 Les fonctions des touches sur la télécommande de type A 10 Les fonctions des touches sur la télécommande de type B 15 Les fonctions des touches sur la télécommande de type C 19 Les fonctions des touches sur la télécommande de type D 22 Eventuelles causes d’erreurs 27 Configuration définie par l’utilisateur 28 Généralités 28 Sections 28 Si vous possédez un appareil externe, veuillez suivre les instructions d’installation qui se trouvent au chapitre « Installation externe ».

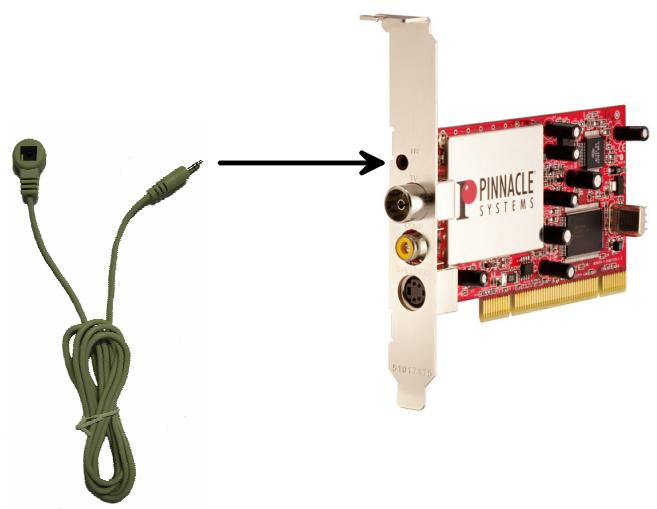

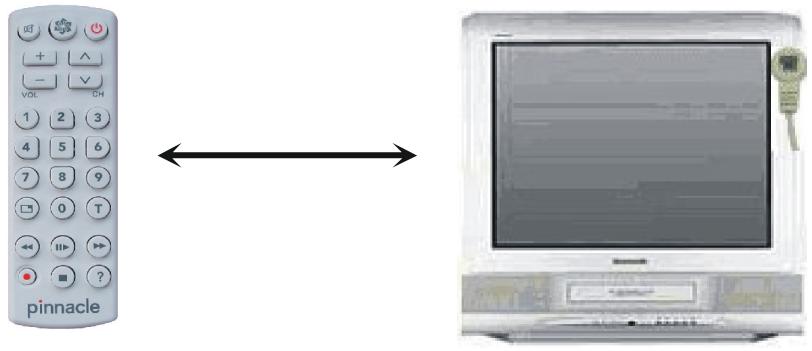

Fixez l’autre extrémité du câble du récepteur sur votre écran ou votre ordinateur à l’aide de la bande adhésive fournie. Veillez à maintenir un contact visuel direct entre la télécommande et le récepteur.
Insérez les piles dans la télécommande.

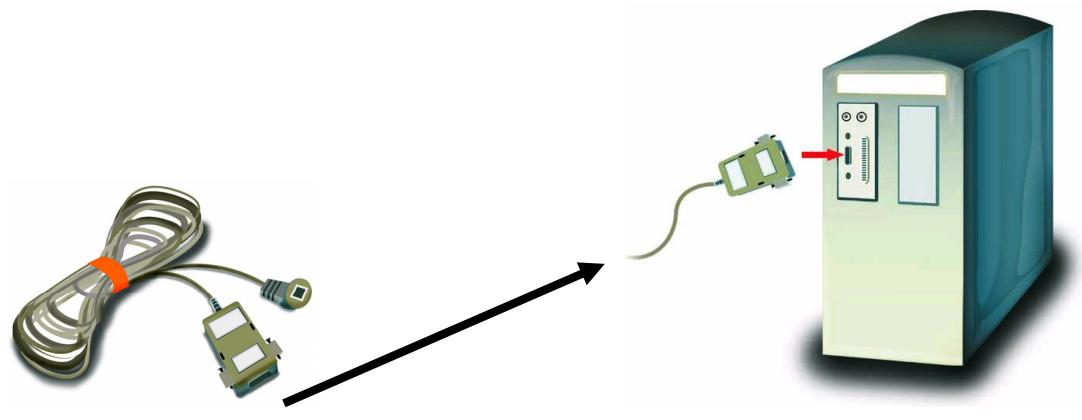

Connectez la fiche à 9 pôles du récepteur de la télécommande PCTV à un port série libre de votre ordinateur.
Veillez à maintenir un contact visuel direct entre la télécommande et le récepteur.
Insérez les piles dans la télécommande.
Si vous avez relié la télécommande à un port série, vous devez, après avoir installé la carte, sélectionner le port série auquel est raccordé le récepteur de la télécommande. Pour cela, cliquez sur le symbole dans la barre des tâches et sélectionnez l’option COM : vous voyez s’ouvrir la fenêtre « Configurer télécommande ». Vous avez dans cette fenêtre au plus quatre interfaces au choix. Les ports série qui ne sont pas présents sur le système ou qui sont déjà affectés sont indiqués en grisé et ne peuvent pas être sélectionnés lors de la configuration. Configuration automatique de l’interface série Pour configurer automatiquement l’interface série de votre récepteur, cliquez sur Autodétection : le système procède à un test, puis indique l’interface utilisée par le récepteur. Si aucune interface série n’est détectée et affichée à l’issue de ce test, vérifiez la configuration des interfaces série de votre système ou procédez à une configuration manuelle. Configuration manuelle de l’interface série Vous pouvez également configurer manuellement l’interface. Pour cela, cliquez sur le port série utilisé par le récepteur.
Lorsque vous utilisez le programme, vous pouvez ouvrir à tout moment la fenêtre « Configurer télécommande » afin de modifier la configuration. Pour cela, cliquez avec la touche droite de la souris sur le symbole dans la barre des tâches et sur l’option COM.
Sélection de la télécommande Si vous avez installé plusieurs télécommandes, vous voyez s’afficher une liste de toutes les télécommandes disponibles. Pour que votre système sache quelle télécommande vous souhaitez utiliser pour contrôler le logiciel, donnez des noms fixes aux télécommandes disponibles au sein du système. Pour cela, cliquez Test et sélectionnez le champ 1. Appuyez ensuite sur une touche quelconque de la télécommande qui doit apparaître sous le nom « Télécommande 1 ». Sélectionnez ensuite le champ 2 et appuyez sur une touche quelconque de la télécommande qui doit apparaître sous le nom « Télécommande 2 ». Une fois que vous avez défini les noms des télécommandes, sélectionnez dans le menu contextuel la télécommande avec laquelle vous souhaitez commander l’application.
Si vous avez installé différents appareils, le système affiche tous les appareils disponibles. Sélectionnez dans ce cas l’appareil que vous souhaitez commander avec la télécommande.
Vous pouvez grâce à ce menu empêcher le lancement automatique du programme de votre télécommande PCTV MediaCenter : Pour cela, désactivez l’option Lancement automatique avec Windows.
Vous pouvez vérifier à l’aide du menu contextuel décrit ci-dessus que la télécommande fonctionne correctement. Pour cela, cliquez sur Test, puis sur une touche quelconque de la télécommande ; la télécommande doit être pour cela orientée vers le récepteur.
Vous pouvez par ailleurs fermer l’application de la télécommande à partir du menu contextuel : Pour cela, sélectionnez l’option Quitter !. Si le programme est paramétré pour démarrer automatiquement, le programme de la télécommande se rouvrira au prochain démarrage de Windows (voir « Lancement automatique du programme »). Si le lancement automatique du programme a été désactivé, le programme peut être redémarré en allant dans le groupe de programme Pinnacle ...\Tools\Remote.

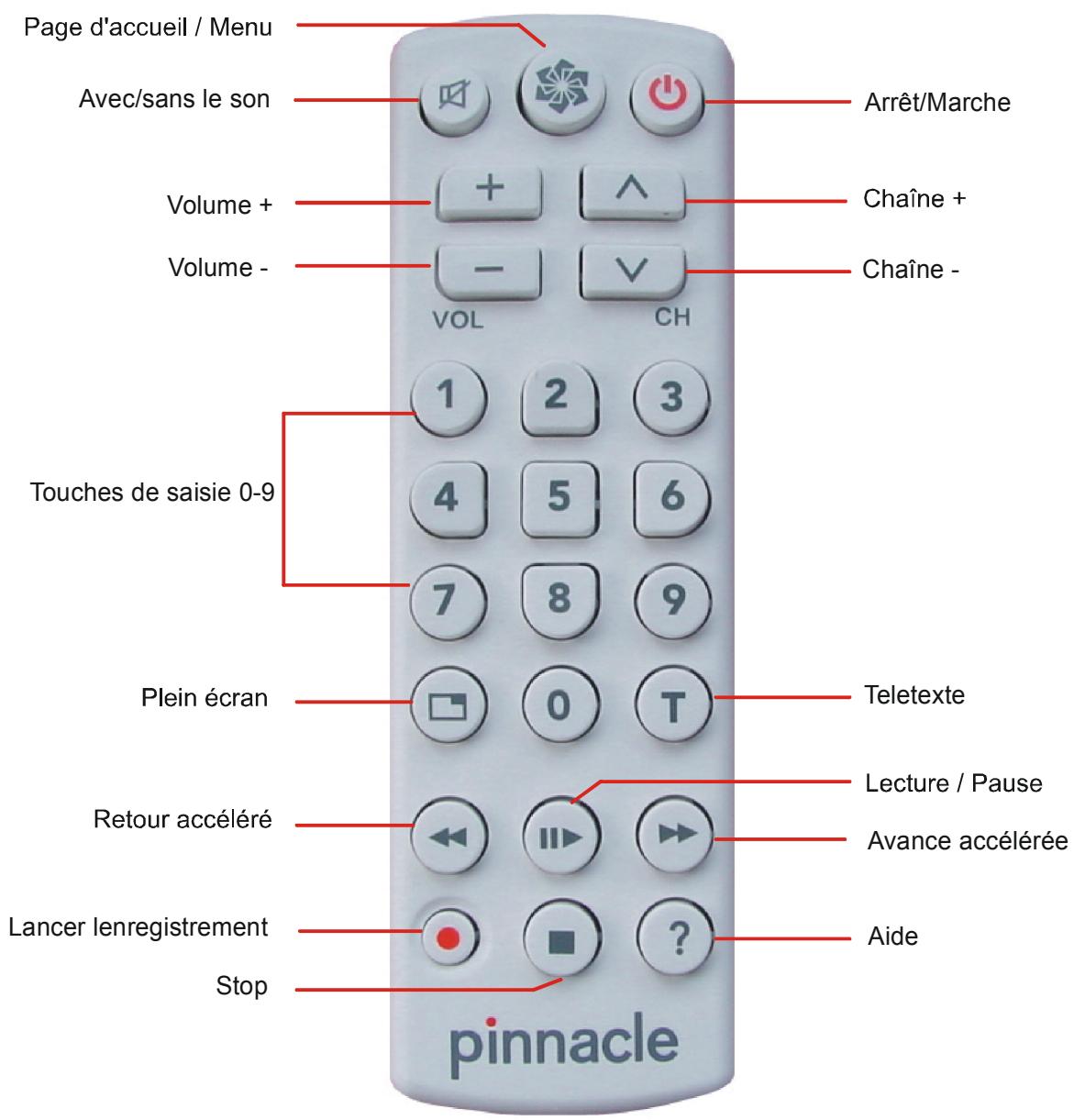

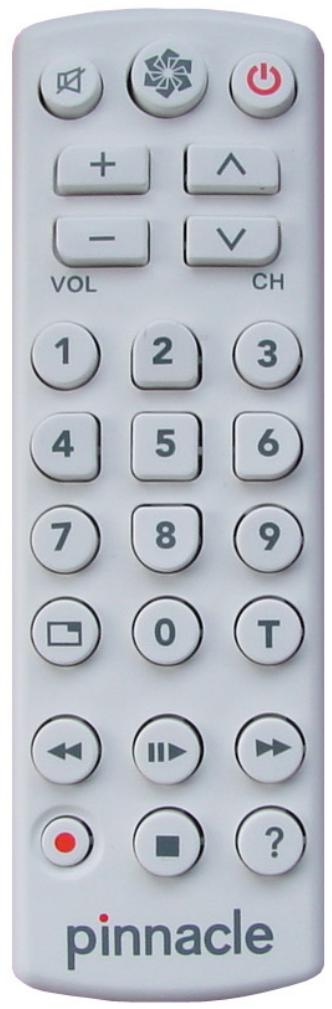

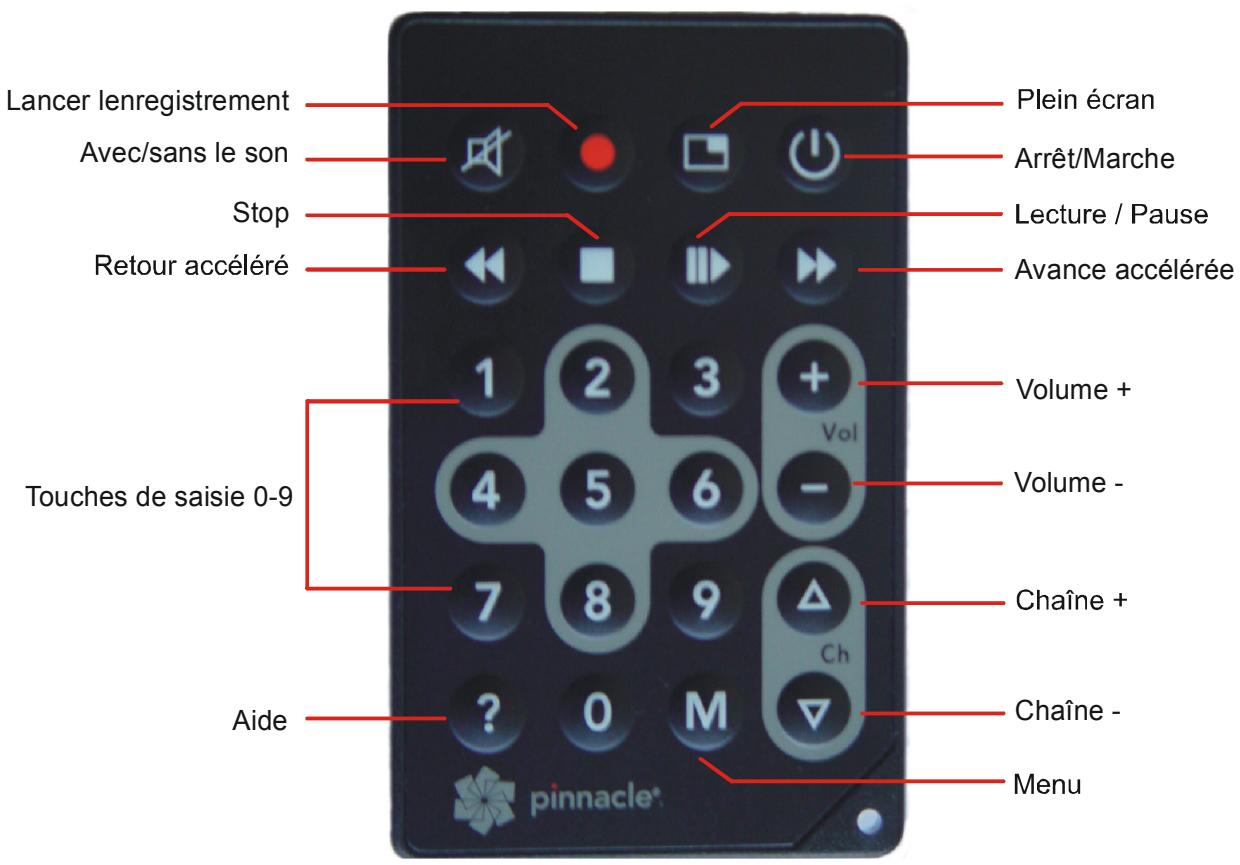

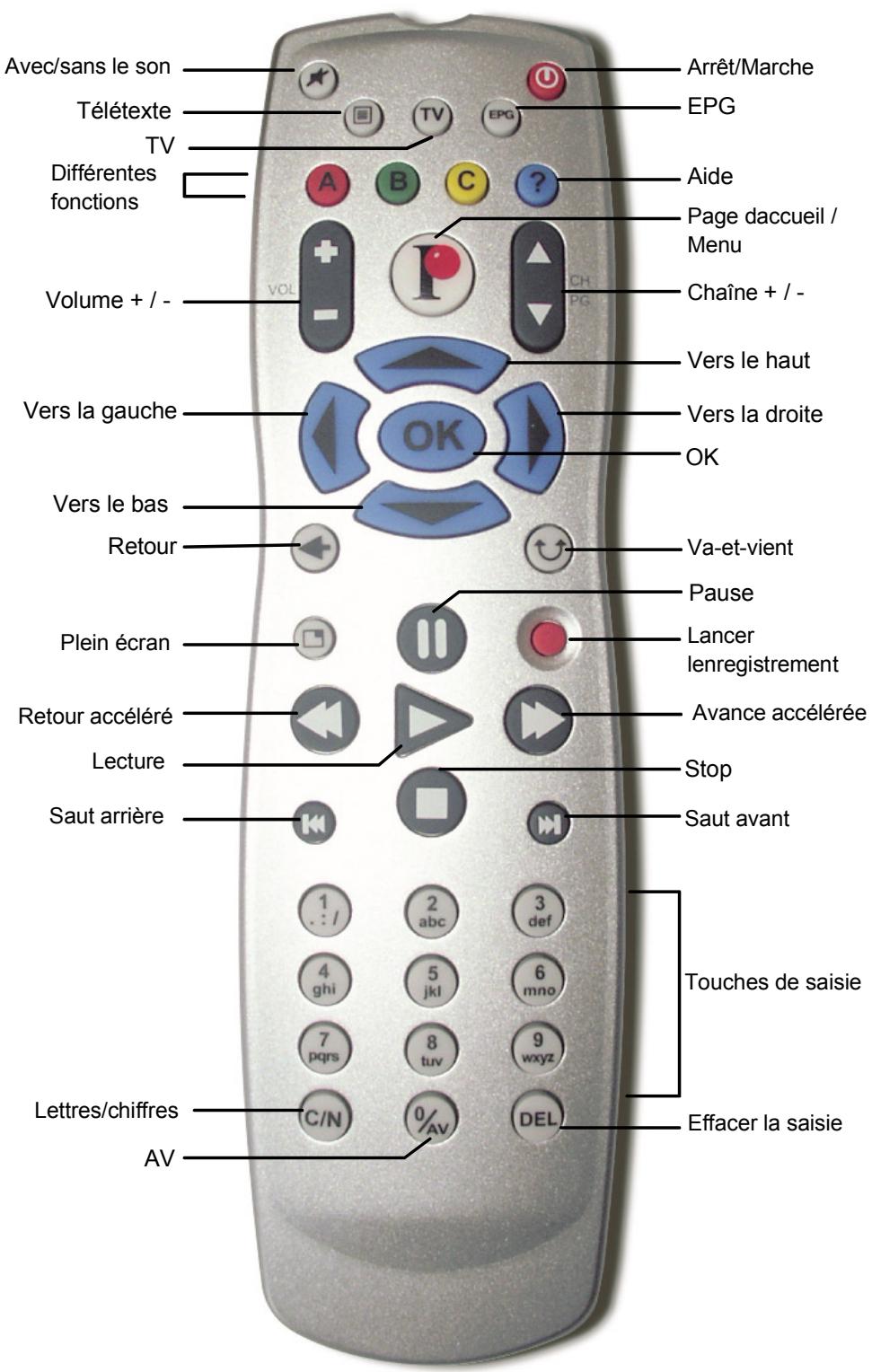

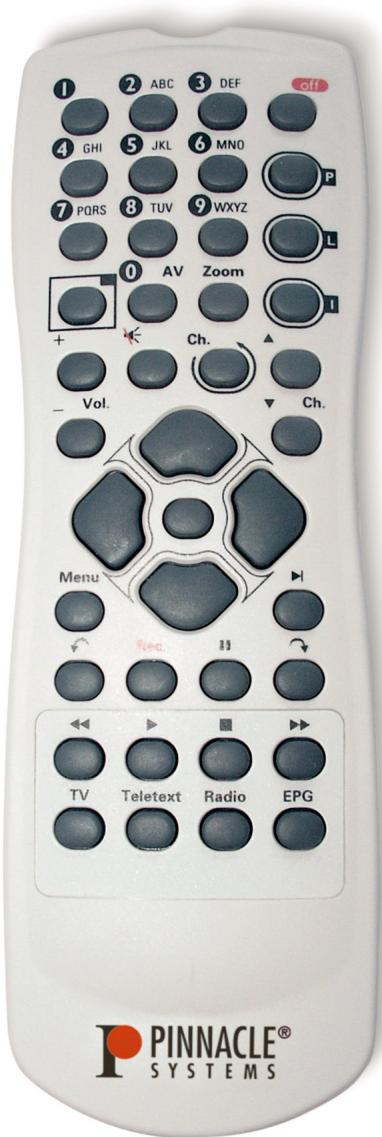

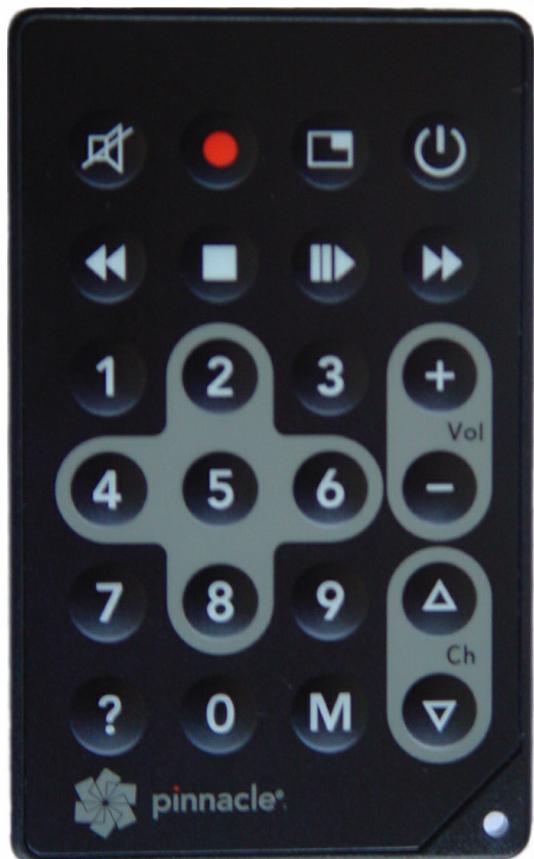

Les fonctions des différentes touches sont décrites en détail ci-dessous :
Cette touche vous permet d’allumer et d’éteindre votre MediaCenter Pinnacle.
Cette touche vous permet de désactiver et de rétablir le son.
La touche TV permet d’activer le mode TV et la touche EPG d’ouvrir le guide électronique des programmes.
Ces touches possèdent différentes fonctions selon le type de média et la catégorie sélectionnés. Ces fonctions sont à chaque fois indiquées à l’écran. Appuyez sur une des touches pour exécuter la fonction correspondante.
Cette touche vous permet d’ouvrir l’aide en ligne de Pinnacle MediaCenter.
Touches de direction (vers le haut, vers le bas, vers la gauche, vers la droite) Ces touches vous permettent de vous déplacer à l’intérieur des fenêtres afin de sélectionner une fonction. La fonction sélectionnée est reconnaissable à son fond de couleur. En mode télétexte, vous pouvez passer à la page précédente ou suivante du télétexte en appuyant sur les touches « Vers le bas » et « Vers le haut ».
Cette touche vous permet de revenir à la page précédente ou à la sélection du menu.
Cette touche vous permet d’aller et venir entre la chaîne actuelle et la dernière chaîne visionnée.
En mode télétexte, cette touche vous permet d’activer et de désactiver la mise à jour automatique des pages.
Cette touche vous permet de lancer l’enregistrement de la chaîne de télévision actuellement sélectionnée. Lorsque vous appuyez à nouveau sur la touche « Lancer l’enregistrement » ou « Stop », l’enregistrement s’interrompt. La touche Lecture vous permet de lancer la lecture d’un film, d’un morceau ou d’un diaporama, selon le média actuellement sélectionné. La lecture peut être interrompue en appuyant sur la touche Pause et reprise au même endroit en appuyant à nouveau sur la touche Lecture. En mode télétexte, appuyez sur la touche Lecture pour afficher le texte masqué.
La touche Stop vous permet d’interrompre la lecture ou l’enregistrement. En mode télétexte, cette touche vous permet de masquer à nouveau le texte que vous avez affiché en appuyant sur la touche Lecture.

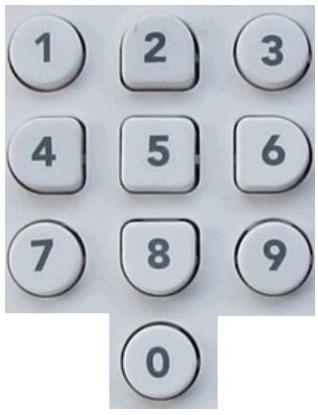

Les touches de saisie vous permettent d’entrer des chiffres (par exemple pour sélectionner directement une chaîne de télévision ou entrer votre code PIN) ou des lettres (par exemple pour donner un nom à une playlist). Pour cela, appuyez sur la touche plusieurs fois de suite jusqu’à ce que le chiffre ou la lettre souhaité(e) apparaisse (comme sur un téléphone portable). Vous pouvez également utiliser la touche Lettres/chiffres (C/N) : selon le nombre de fois où vous appuyez sur la touche, vous pourrez saisir uniquement des chiffres ou uniquement des lettres. La touche Effacer la saisie (DEL) vous permet d’effacer la dernière lettre ou le dernier chiffre saisi(e).
Cette touche vous permet d’allumer et d’éteindre votre MediaCenter Pinnacle.
Lorsque vous appuyez une fois sur la touche Télétexte, le télétexte apparaît à l’écran en mode d’affichage normal ; lorsque vous appuyez deux fois sur la touche, le télétexte s’affiche par transparence.
Cette touche vous permet d’agrandir la fenêtre de prévisualisation qui apparaît lorsque vous lancez la lecture d’un film ou de photos ; ainsi, la fenêtre de prévisualisation occupera tout l’écran. Appuyez à nouveau sur cette touche pour revenir à la taille initiale de la fenêtre de prévisualisation.
Cette touche vous permet de lancer l’enregistrement de la chaîne de télévision actuellement sélectionnée. Lorsque vous appuyez à nouveau sur la touche « Lancer l’enregistrement » ou « Stop », l’enregistrement s’interrompt. Avec/sans le son
Cette touche vous permet d’allumer et d’éteindre votre MediaCenter Pinnacle.
Cette touche vous permet de désactiver et de rétablir le son.
Ces touches vous permettent de faire défiler un film, un morceau ou un diaporama en arrière et en avant jusqu’à l’endroit de votre choix. En mode télétexte, ces touches vous permettent de passer à la section précédente ou suivante de la page de télétexte (sous-pages).
La touche Lecture vous permet de lancer la lecture d’un film, d’un morceau ou d’un diaporama, selon le média actuellement sélectionné. La lecture peut être interrompue en appuyant sur la touche Pause et reprise au même endroit en appuyant à nouveau sur la touche Lecture. En mode télétexte, appuyez sur la touche Lecture pour afficher le texte masqué.
La touche Stop vous permet d’interrompre la lecture ou l’enregistrement. En mode télétexte, cette touche vous permet de masquer à nouveau le texte que vous avez affiché en appuyant sur la touche Lecture.
Les touches de saisie vous permettent d’entrer des chiffres (par exemple pour sélectionner directement une chaîne de télévision ou entrer votre code PIN) ou des lettres (par exemple pour donner un nom à une playlist). Pour cela, appuyez sur la touche plusieurs fois de suite jusqu’à ce que le chiffre ou la lettre souhaité(e) apparaisse (comme sur un téléphone portable).
Cette touche vous permet d’ouvrir l’aide en ligne de Pinnacle MediaCenter.

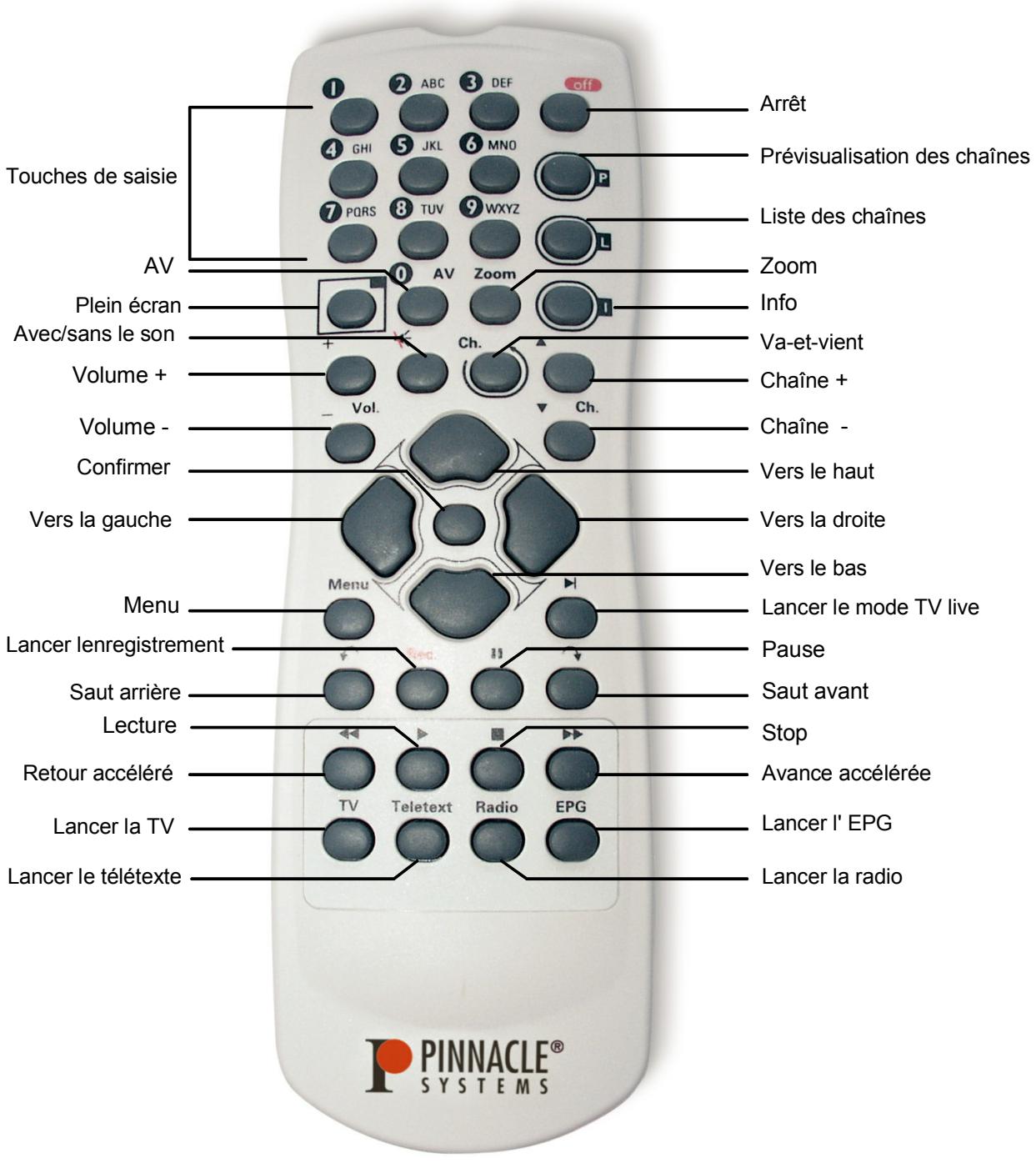

Display). Vous pouvez continuer à changer de chaîne de télévision à l’aide des touches numérotées (touches 0 à 9) ou curseurs (touches grisées) de la télécommande.
Info Va-et-vient Cette touche vous permet d’agrandir la fenêtre de prévisualisation qui apparaît lorsque vous lancez la lecture d’un film ou de photos ; ainsi, la fenêtre de prévisualisation occupera tout l’écran. Appuyez à nouveau sur cette touche pour revenir à la taille initiale de la fenêtre de prévisualisation.
Cette touche vous permet de zoomer à l’intérieur de l’image lorsque vous êtes en mode TV live ou lecture. Appuyez à nouveau sur la touche pour désactiver le zoom.
Cette touche ouvre la liste des chaînes qui vous donne un aperçu de toutes les chaînes disponibles et vous permet de les éditer.
Cette touche vous permet d’afficher des informations relatives à la chaîne, par exemple le nom de la chaîne de télévision actuellement sélectionnée, l’heure ou le mode de réception (mono ou stéréo).
Cette touche vous permet de désactiver et de réactiver le son.
Cette touche vous permet d’aller et venir entre la chaîne actuelle et la dernière chaîne visionnée.
En mode télétexte, vous pouvez passer à la page précédente ou suivante du télétexte en appuyant sur les touches « Bas » et « Haut ».
Cette touche vous permet de lancer la fonction que vous avez sélectionnée.
Cette touche vous permet d’accéder au menu DVD lors de la lecture d’un DVD. Lorsque vous actionnez la touche durant la lecture d’un autre type de média, le menu des réglages de votre MediaCenter Pinnacle s’ouvre à l’écran.
Cette touche vous permet de passer en mode TV live lors de la lecture d’un enregistrement programmé.
Cette touche vous permet de lancer l’enregistrement de la chaîne de télévision actuellement sélectionnée. Lorsque vous appuyez à nouveau sur la touche Rec. ou Stop, l’enregistrement s’interrompt.
En mode télétexte, cette touche vous permet d’activer et de désactiver la mise à jour automatique des pages.
La touche Lecture vous permet de lancer la lecture d’un film, d’un titre de musique ou d’un diaporama, selon la sélection opérée. La lecture peut être interrompue en appuyant sur la touche Pause et reprise au même endroit en appuyant à nouveau sur la touche Lecture. En mode télétexte, vous pouvez afficher le texte masqué en appuyant sur la touche Lecture.
La touche Stop vous permet d’interrompre la lecture ou l’enregistrement. En mode télétexte, cette touche vous permet de masquer à nouveau le texte que vous avez affiché en appuyant sur la touche Lecture.
Ces touches vous permettent de faire défiler en arrière et en avant un film, un titre ou un diaporama jusqu’à l’endroit souhaité. En mode télétexte, ces touches vous permettent de passer à la section précédente ou suivante de la page de télétexte.
Lorsque vous appuyez une fois sur la touche Teletext, le télétexte apparaît à l’écran ; lorsque vous appuyez deux fois sur la touche, le télétexte s’affiche par transparence. Si l’appareil comprend un mode radio, vous pouvez lancer la radio en appuyant sur la touche Radio. La touche EPG vous donne accès au guide électronique des programmes.
si la distance entre la télécommande et le récepteur n’est pas trop grande. La télécommande a une portée d’environ 5 mètres. s’il n’y a pas d’obstacles entre la télécommande et le récepteur. si les piles ont été insérées correctement et si elles ne sont pas usées. si le programme pour la télécommande est actif (vous le reconnaîtrez à l’icône dans la barre des tâches).
Vous avez la possibilité d’utiliser la télécommande pour d’autres applications grâce à une programmation libre. Tous les résultats obtenus suite à des modifications sont imputables uniquement à la responsabilité de l’utilisateur, et ne seront pas traités par l’assistance technique de la société Pinnacle Systems. Pour cette raison, la programmation libre n’est recommandée qu’aux utilisateurs avertis.

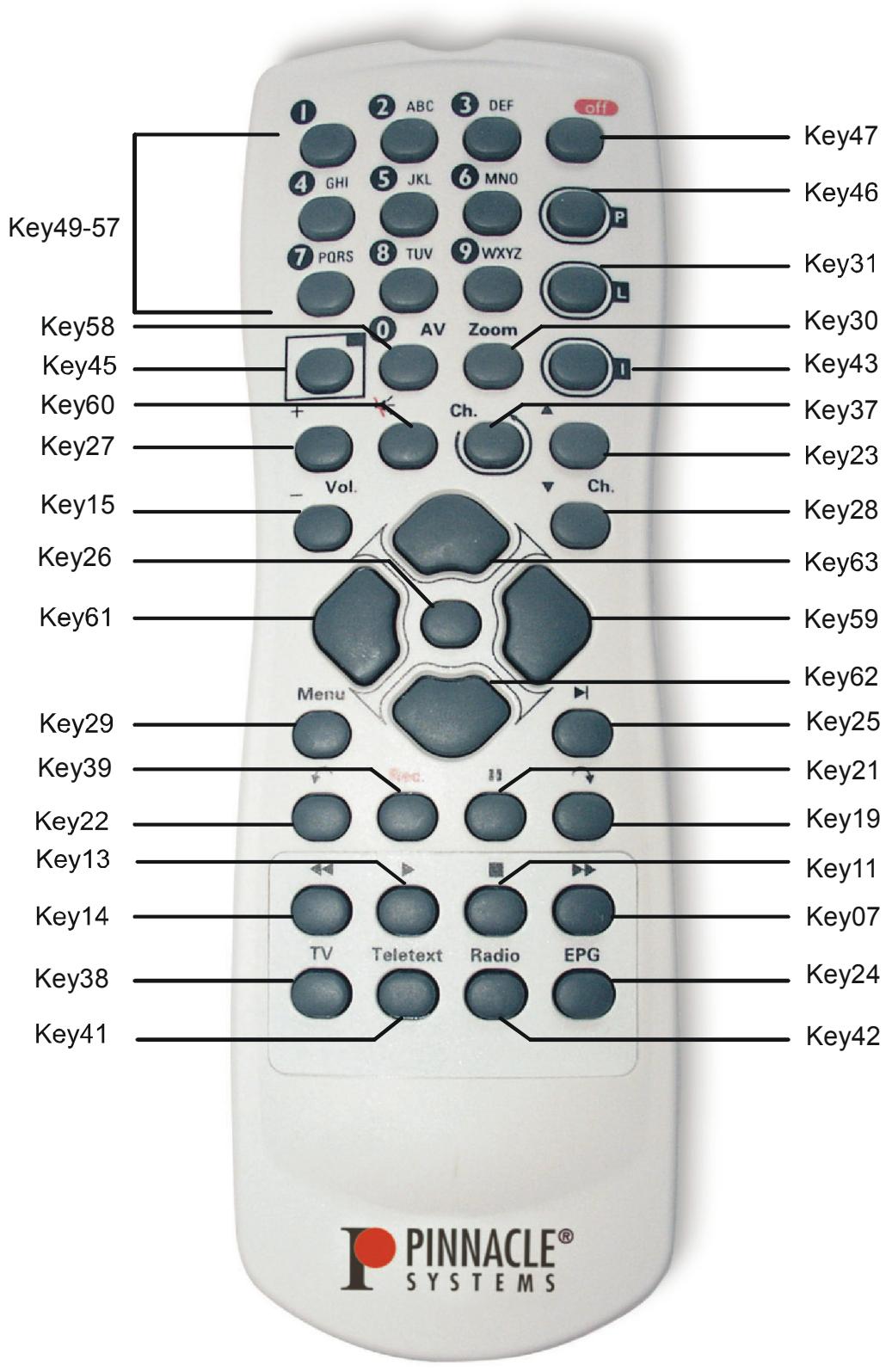

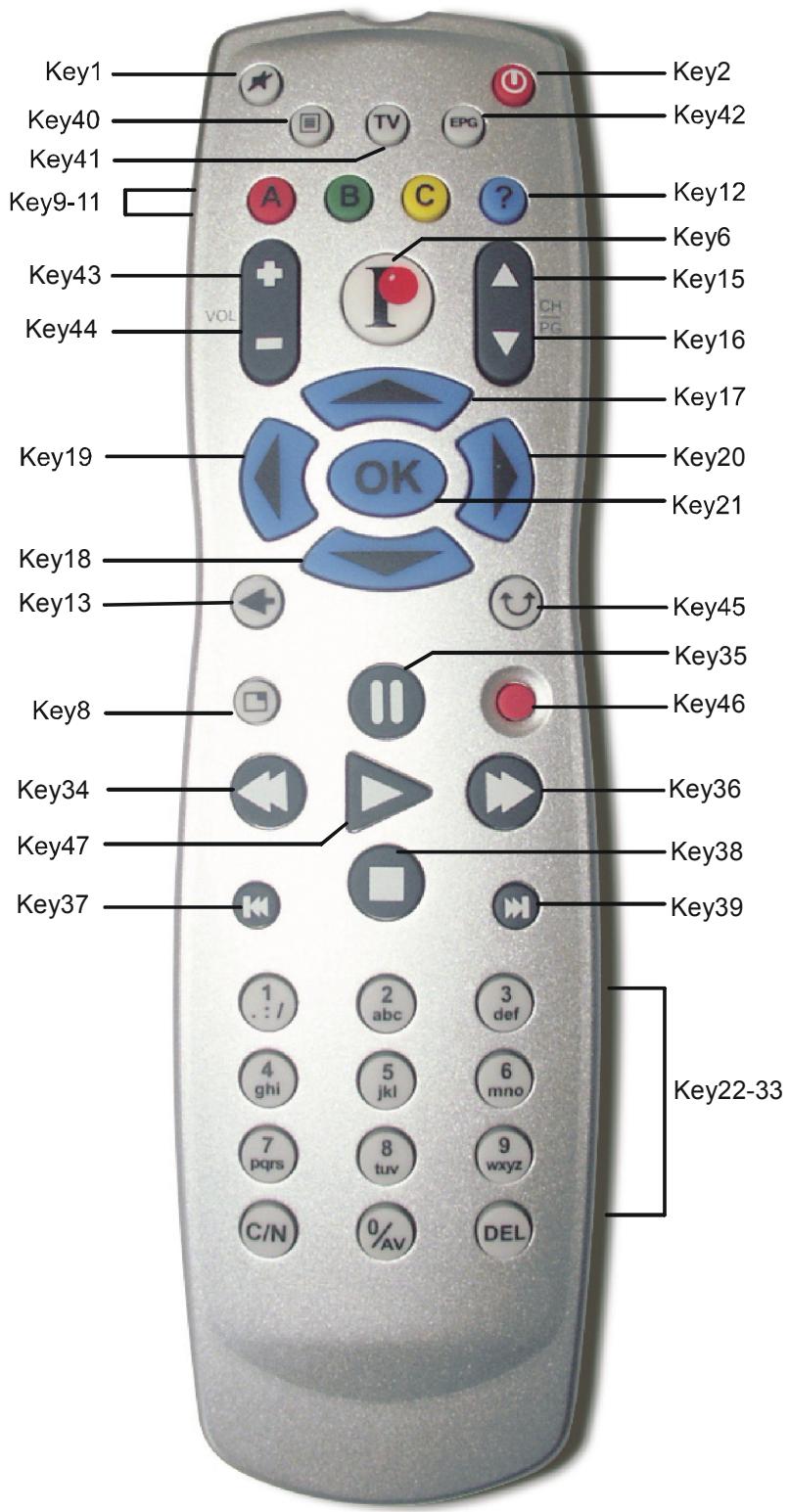

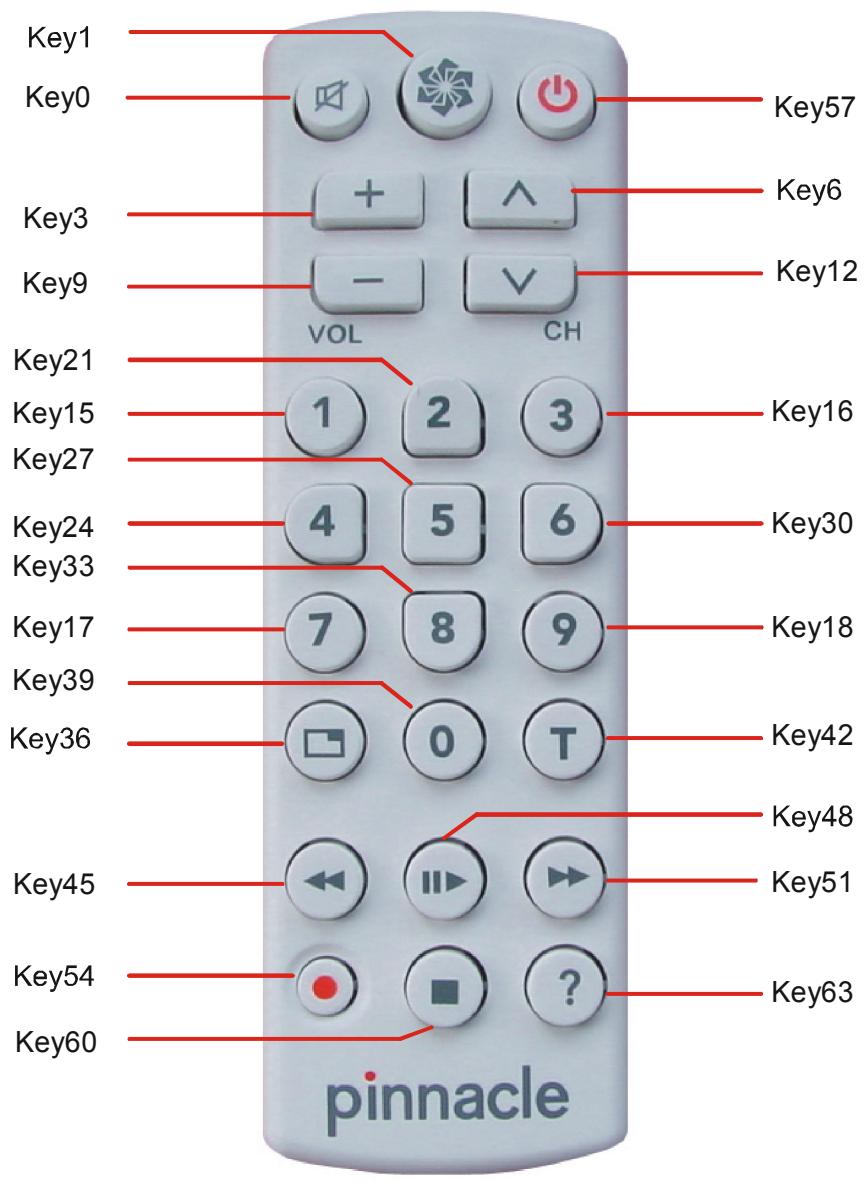

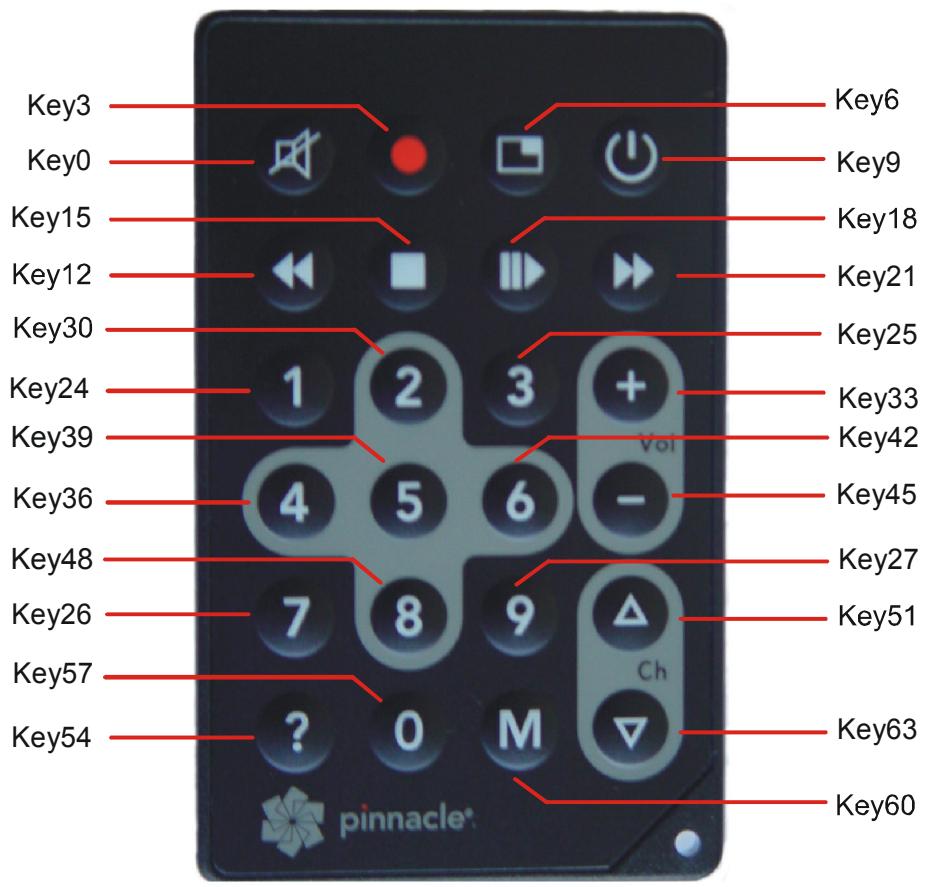

Le fichier profil profiles.ini figurant sous …\shared files\programs\remote sert à affecter certaines actions aux touches de la télécommande. …\shared files\programs\ représente votre répertoire d’installation. Parmi ces actions figurent, dans la version actuelle, Démarrer une application Simuler une combinaison de touches (appuyer et relâcher les touches) Avant de modifier le fichier profiles.ini existant, l’utilisateur doit le sauvegarder !
Le fichier profiles.ini comprend au moins une section [default], dans laquelle sont classées, entre autres, les affectations des touches standard. Après l’installation, les touches de démarrage pour Pinnacle MediaCenter sont occupées par défaut : [default] [title - ], la partie du titre fixe, y compris le trait d’union, est affectée à un autre nom de section, par ex. Hexeditor HEdit: [title -] HEdit -=HEdit Pour cela on remplace le signe Plus par un espace à l’endroit concerné, par ex. KEYBOARD CTRL+ESC+^ESC+^CTRL P+^P
Lorsqu’on relâche une touche, il faut le mentionner explicitement, de sorte que lors de la simulation de combinaisons complexes de touches, on a une flexibilité maximale. Par exemple, en activant les touches ALT TAB, on peut passer d’une fenêtre d’une application à une autre fenêtre. Pour passer deux fenêtres d’un coup, la combinaison de touches suivante ne serait pas correcte : Appuyer 1x ALT et relâcher Appuyer 2x TAB et relâcher Il faut plutôt utiliser les codes de touches suivants : Appuyer sur ALT Appuyer 2x TAB et relâcher Relâcher ALT La combinaison de touches s’énonce donc ainsi : ALT+TAB+^TAB+TAB+^TAB+^ALT
