ADS-2100, ADS-2600W, ADS-2100E, ADS-2100E - Scanner de documents BROTHER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Imprimante
Alimentation	Cordon d'alimentation CA
Interface	Câble USB
Support d'installation	Guide d'installation rapide
Support de sécurité	Guide de Sécurité du Produit
Support logiciel	DVD-ROM
Accessoires inclus	Feuille de support, Feuille de support pour carte plastique
Longueur recommandée du câble USB	Inférieure ou égale à 2 mètres
Type de câble USB recommandé	USB 2.0 (type A/B)
Emballage	Sachets en plastique (à conserver hors de portée des enfants)
Utilisation du câble	Utiliser uniquement le cordon d'alimentation fourni
Protection de l'appareil	Film de protection à retirer avant usage
Compatibilité	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Fonctionnalités spéciales	Non précisées

FOIRE AUX QUESTIONS - ADS-2100, ADS-2600W, ADS-2100E, ADS-2100E BROTHER

Comment installer le scanner Brother ADS-2100 ?

Pour installer le scanner, branchez-le à une prise électrique, puis connectez-le à votre ordinateur via un câble USB ou configurez la connexion réseau sans fil si votre modèle le permet. Ensuite, installez le logiciel fourni avec le scanner en suivant les instructions à l'écran.

Pourquoi mon scanner ne reconnaît-il pas les documents ?

Assurez-vous que le document est correctement positionné dans le chargeur de documents. Vérifiez également que le scanner est propre et qu'il n'y a pas de bourrage papier. Si le problème persiste, essayez de redémarrer le scanner.

Comment résoudre un bourrage papier dans le Brother ADS-2600W ?

Pour résoudre un bourrage papier, ouvrez le capot du scanner et retirez délicatement le papier coincé. Assurez-vous de ne pas déchirer le papier. Vérifiez également les rouleaux d'entraînement pour vous assurer qu'ils ne sont pas usés ou sales.

Le scanner ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise électrique et au scanner. Essayez de brancher le scanner sur une autre prise pour éliminer un problème de source d'alimentation. Si le problème persiste, contactez le support technique.

Comment configurer la connexion réseau sans fil sur le Brother ADS-2100E ?

Accédez au menu de configuration du scanner, sélectionnez 'Réseau' puis 'Wi-Fi'. Suivez les instructions à l'écran pour sélectionner votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Le scanner ne scanne pas en couleur, que faire ?

Vérifiez les paramètres de numérisation dans le logiciel de votre scanner. Assurez-vous que le mode de numérisation est réglé sur 'Couleur' et non sur 'N&B' ou 'Gris'.

Comment mettre à jour le firmware du Brother ADS-2600W ?

Visitez le site officiel de Brother, recherchez votre modèle de scanner et téléchargez la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre appareil.

Que faire si le scanner affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également redémarrer le scanner pour voir si le problème persiste.

Comment nettoyer les rouleaux d'entraînement du scanner ?

Utilisez un chiffon propre légèrement humidifié avec de l'eau ou un nettoyant pour matériel informatique. Essuyez délicatement les rouleaux d'entraînement pour enlever la poussière et les résidus.

MODE D'EMPLOI ADS-2100, ADS-2600W, ADS-2100E, ADS-2100E BROTHER

Veuillez lire le Guide de Sécurité du Produit avant d'installer l'appareil. Lisez ensuite ce Guide d'installation rapide pour connaître la procédure de configuration et d'installation appropriée.

AVERTISSEMENT

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles.

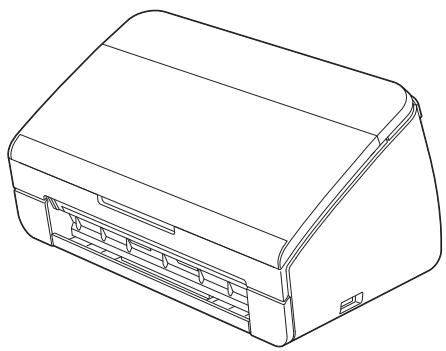

1 Déballez l'appareil et vérifiez les composants

■ Les composants figurant dans le carton peuvent varier selon le pays.

	Cordon d'alimentation CA	Câble d'interface USB
	Feuille de support/Feuille de support pour carte plastique	Guide d'installation rapide
Guide de Sécurité du Produit	DVD-ROM

! AVERTISSEMENT

• Des sachets en plastique sont utilisés pour l'emballage de l'appareil. Pour éviter tout risque de suffocation, conservez ces sachets en plastique hors de portée des bébés et des jeunes enfants. Les sachets en plastique ne sont pas des jouets.
• Utilisez uniquement le cordon d'alimentation fourni avec ce produit.

Remarque

• Nous vous recommandons de conserver l'emballage d'origine dans le cas où vous devriez expédier votre appareil.
• Veuillez utiliser le câble USB fourni si vous souhaitez connecter l'appareil à un ordinateur.

Câble USB

Il est recommandé d'utiliser un câble USB 2.0 (type A/B) d'une longueur inférieure ou égale à 2 mètres.

a Retirez la bande et le film de protection couvrant l'appareil.
b Vérifiez que vous disposez de tous les composants.

2

Raccordez le cordon d'alimentation

Important

NE branchez PAS le câble USB à ce stade.

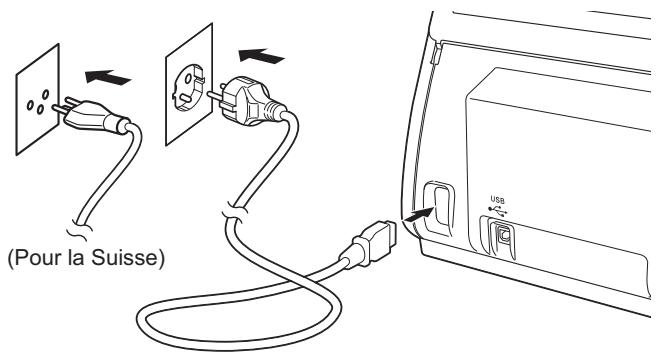

a Raccordez le cordon d'alimentation.

AVERTISSEMENT

L'appareil doit être équipé d'une prise raccordée à la terre.

(Pour la Suisse)

(Pour la France et la Belgique)

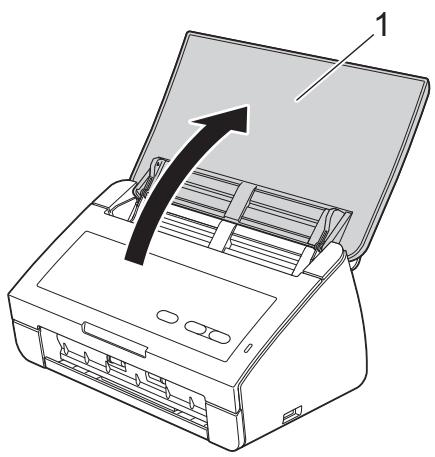

b Ouvrez le capot supérieur (1).

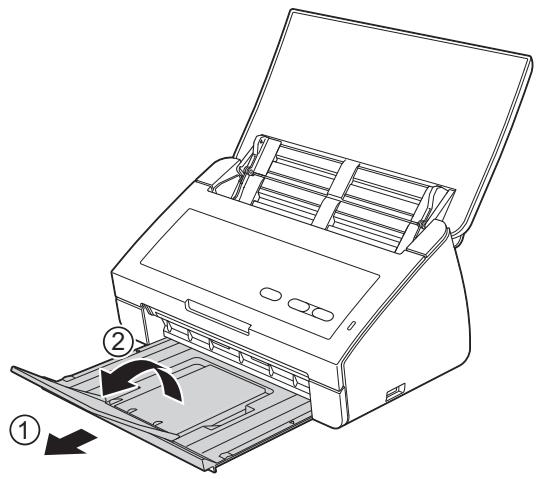

C Retirez le bac de sortie de l'appareil puis déployez la butée des documents.

Pour les utilisateurs Windows® :

Maintenant, allez à

Page 3

Pour les utilisateurs Macintosh :

Maintenant, allez à

Page 5

Pour les utilisateurs de l'interface USB

(Windows® XP Édition Familiale/XP Professionnel/Windows Vista®/Windows® 7)

3

Avant l'installation

Assurez-vous que l'ordinateur est allumé et que vous êtes connecté avec des droits d'administrateur.

Important

• NE branchez PAS le câble USB à ce stade.
• Le cas échéant, fermez les programmes en cours d'exécution.

Remarque

• Les écrans peuvent varier selon le système d'exploitation que vous utilisez.
• Le DVD-ROM comprend Nuance™ PaperPort™ 12SE. Ce logiciel prend en charge Windows® XP Édition Familiale (SP3 ou plus récent), XP Professionnel (SP3 ou plus récent), Windows Vista® (SP2 ou plus récent) et Windows® 7. Mettez à jour vers le dernier Service Pack de Windows® avant d'installer MFL-Pro Suite.

4

Installez MFL-Pro Suite

Introduisez le DVD-ROM fourni dans le lecteur de DVD-ROM.

Remarque

Si l'écran Brother ne s'affiche pas automatiquement, cliquez sur Ordinateur (Poste de travail), double-cliquez sur l'icône du DVD-ROM puis double-cliquez sur start.exe.

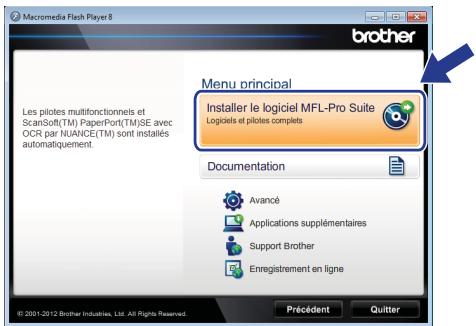

Le menu supérieur du DVD-ROM s'affiche. Cliquez sur Installer le logiciel MFL-Pro Suite puis sur Oui si vous acceptez les termes du contrat de licence. Suivez les instructions affichées sur l'écran.

Macromedia Flash Player 8 brother Menu principal Installer le logiciel MFL-Pro Suite Logiciels et pilotes complets Les pilotes multifonctionnels et ScanSoft(TM) PaperPort(TM)SE avec OCR par NUANCE(TM) sont installés automatiquement. Documentation Avancé Applications supplémentaires Support Brother Enregistrement en ligne Précédent Quitter © 2001-2012 Brother Industries, Ltd. All Rights Reserved

Remarque

Pour Windows Vista ^® et Windows ^® 7, lorsque l'écran Contrôle de compte d'utilisateur s'affiche, cliquez sur Autoriser ou Oui.

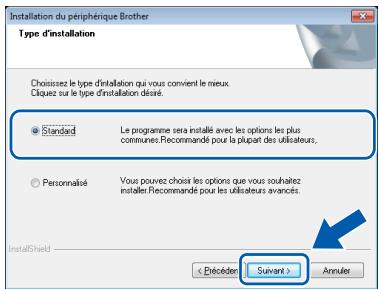

Sélectionnez Standard, puis cliquez sur Suivant. L'installation se poursuit.

Installation du périphérique Brother Type d'installation Choissez le type d'installation qui vous convient le mieux Cliquez sur le type d'installation désré. Standard Le programme sera installé avec les options les plus communes. Recommandé pour la plupart des utilisateurs. Personnalisé Vous pouvez choisir les options que vous souhaitez installer. Recommandé pour les utilisateurs avances. InstallShield < Érécédé> Suivant > Annuler

Remarque

Pour Windows Vista ^® et Windows ^® 7, quand l'écran Sécurité de Windows ^® apparaît, cochez la case et cliquez sur Installer pour terminer l'installation correctement.

Quand cet écran s'affiche, passez au point suivant.

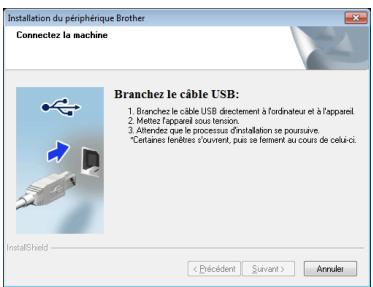

Installation du périphérique Brother Connectez la machine Branchez le câble USB: 1. Branchez le câble USB directement à l'ordinateur et à l'appareil. 2. Mettes l'appareil sous tension. 3. Attendez que le processus d'installation se poursuivre. *Certaines fenérées l'ouvert, puis se ferment au cours de celui-ci. InstallShield < Précédent Survant > Annules

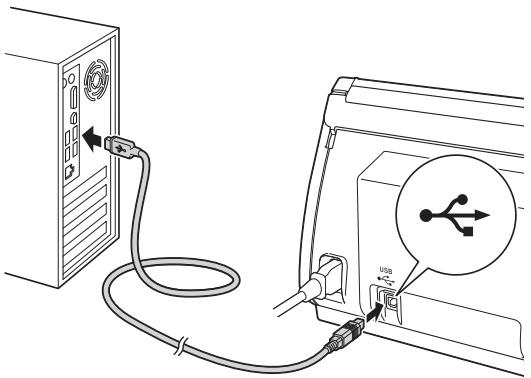

5 Branchez le câble USB

Connectez le câble USB au port USB identifié par le symbole 📧 sur votre appareil. Connectez le câble à l'ordinateur.

L'installation se poursuit automatiquement. Plusieurs écrans apparaîtront pendant l'installation.

Important

N'essayez PAS d'annuler quelque écran que ce soit pendant l'installation. Il peut s'écouler quelques secondes avant que tous les écrans apparaissent.

Lorsque l'écran Enregistrement en ligne s'affiche, faites votre sélection et suivez les instructions affichées à l'écran.

6

Terminez et redémarrez

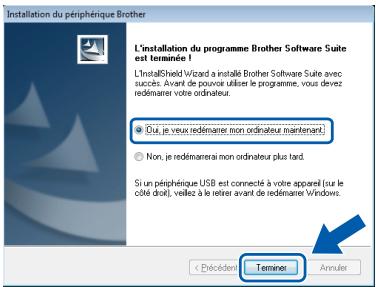

Cliquez sur Terminer pour redémarrer l'ordinateur.

Après avoir redémarré l'ordinateur, vous devez ouvrir une session en disposant de droits d'administrateur.

Installation du périphérique Brother L'installation du programme Brother Software Suite est terminée! L'installShield Wizard a installé Brother Software Suite avec suicides. Avant de pouvoir utilise le programme, vous devez redémérer votre ordinateur. • Oui, je veux redémaire non ordinateur maintenant! ○ Non, je redémaire non ordinateur plus tard. Si un périphérique USB est connecté à votre appareil (sur le côté droit), veillez à le retirer avant de redémérer Windows. < > Décédés Terminée Annulier

Remarque

Si un message d'erreur s'affiche pendant l'installation du logiciel, exécutez Diagnostics d'installation qui se trouve dans 📷 (Démarrer)/Tous les programmes/Brother/ADS-2100.

Les écrans suivants apparaissent.

• Lorsque l'écran Paramètre de la mise à jour du logiciel apparaît, choisissez le paramètre de mise à jour du logiciel souhaité, puis cliquez sur OK.
• Lorsque le Programme de recherche et d'assistance pdt Brother démarre, suivez les instructions affichées à l'écran.

Remarque

La mise à jour du logiciel et le Programme de recherche et d'assistance pdt Brother nécessitent un accès Internet.

Terminer

L'installation est maintenant terminée.

Maintenant, allez à

Procédez à l'installation des applications en option à la page 7.

Pour les utilisateurs de l'interface USB (Mac OS X 10.5.8 - 10.7.x)

3

Avant l'installation

Assurez-vous que l'appareil est alimenté et que le Macintosh est allumé. Vous devez avoir ouvert une session en disposant de droits d'administrateur.

Remarque

Pour les utilisateurs Mac OS X 10.5.0 à 10.5.7, effectuez la mise à jour vers Mac OS X 10.5.8 - 10.7.x avant l'installation.

4

Branchez le câble USB

Important

• Veuillez NE PAS raccorder l'appareil à un port USB du clavier ou à un concentrateur USB.
• Connectez directement l'appareil au Macintosh.

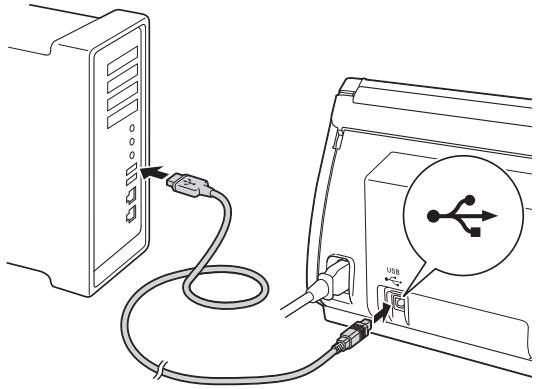

Connectez le câble USB au port USB identifié par le symbole 📁 sur votre appareil.

Connectez le câble à l'ordinateur.

Introduisez le DVD-ROM d'installation fourni dans le lecteur de DVD-ROM.

Double-cliquez sur l'icône Start Here OSX pour commencer l'installation.

BROTHER Start Here OSX Utilisaires Documentation Support Brother brotter

Veuillez suivre les instructions qui s'affichent à l'écran. Après l'installation, le logiciel Brother recherche le périphérique Brother. Cette opération dure quelques instants.

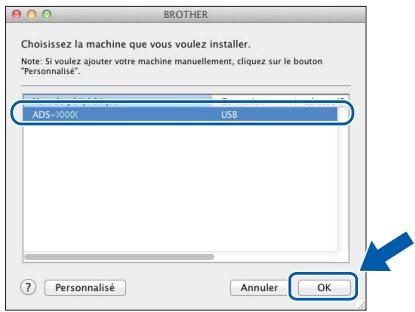

Choisissez votre appareil dans la liste, puis cliquez sur OK.

BROTHER Choisissez la machine que vous voulez installer. Note: Si voulez ajouter votre machine manuellement, cliquez sur le bouton "Personnalise". ADS-100X USB ? Personnalisé Annuler OK

Lorsque cet écran apparaît, cliquez sur Suivant.

Configuration terminée. L'installation du pilote est terminée! Suivant

Installer Presto! PageManager et Presto! BizCard

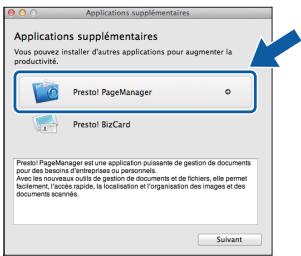

a Cliquez sur Presto! PageManager et suivez les instructions affichées sur l'écran.

Applications supplémentaires Vous pouvez installer d'autres applications pour augmenter la productivité. Presto! PageManager Presto! BizCard Presto! PageManager est une application puissante de gestion de documents pour des besoins d'entreprises ou personnels. Avec les nouveaux outils de gestion de documents et de fichiers, elle permet facilement, accès rapide, la localisation et l'organisation des images et des documents immérées. Suivant

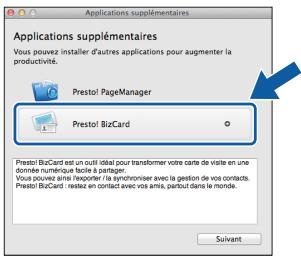

b Cliquez sur Presto! BizCard et suivez les instructions affichées sur l'écran.

Applications supplémentaires Vous pouvez installer d'autres applications pour augmenter la productivité. Prestol PageManager Prestol BizCard Prestol BizCard est un outil idéal pour transformer votre carte de visite en une donnée numérique facile à partir. Vous pouvez ainsi l'exporter /s synchroniser avec la gestion de vos contacts. Prestol BizCard : restait en contact avec vos amis, partout dans le monde. Sullivan

C Cliquez sur Suivant.

Applications supplémentaires Vous pouvez installer d'autres applications pour augmenter la productivité. Prestol PageManager Prestol BizCard Suivant

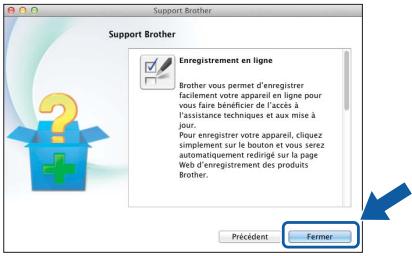

d Cliquez sur Fermer.

Support Brother Enregistrement en ligne Brother vous permet d'enregistrer facillement votre appareil en ligne pour vous faire bénéficier de l'acès à l'assistance techniques et aux mise à jour. Pour enregistrer votre appareil, cliquez simplement sur le bouton et vous serez automatiquement redirég sur la page Web d'enregistrement des produits Brother. Précident Fermer

L'installation est maintenant terminée.

1

Installer les applications en option

Nuance PDF Converter Professional 7

Nuance PDF Converter Professional 7 propose de multiples fonctions pour la gestion des fichiers PDF. Le logiciel permet de déverrouiller et d'ouvrir des fichiers PDF à des fins d'affichage, d'édition, d'annotation et de réassemblage.

Entrez le numéro de série de Nuance affiché sur l'étui du package MFL-Pro Suite DVD-ROM lors de l'installation de Nuance PDF Converter Professional 7.

NewSoft Presto! BizCard 6

Presto! BizCard vous permet de gérer sur votre ordinateur les informations contenues sur les cartes de visite numérisées, par exemple les noms, les sociétés, les adresses postales, les numéros de téléphone/télécopie et les adresses électroniques. Il vous suffit de numériser ou d'importer vos cartes de visite et Presto! BizCard enregistre automatiquement les données et l'image de chaque carte. Différents modes d'affichage sont disponibles pour faciliter la recherche, l'édition, la création et le classement.

Remarque

Vous devez ouvrir une session en disposant de droits d'administrateur.

a

Ouvrez à nouveau le menu supérieur en éjectant puis en réinsérant le DVD-ROM ou en double-cliquant sur le programme start.exe.

b

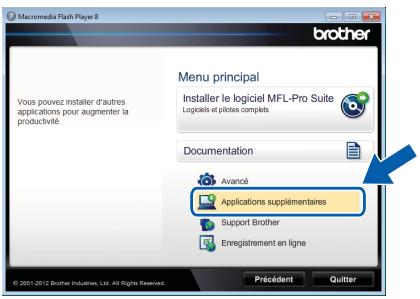

Le menu supérieur du DVD-ROM s'affiche. Cliquez sur Applications supplémentaires.

Macromedia Flash Player II brother Menu principal Installer le logiciel MFL-Pro Suite Logiciels et pilotes comptés Documentation Avantoi Applications supplémentaires Support Brother Enregistrement en ligne © 2001-2012 Brother Industries, Ltd. All Rights Reserved Précédent Quitter

C

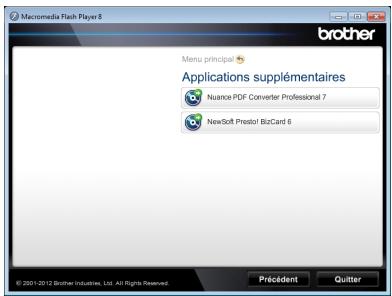

Cliquez sur le bouton de l'application que vous voulez installer.

Macromedia Flash Player 8 brother Menu principal Applications supplémentaires Nuance PDF Converter Professional 7 NewSoft Presto/ BitCard 6 © 2001-2012 Brother Industries, Ltd. All Rights Reserved Précedent Quitter

d

Revenez à l'écran Applications supplémentaires pour installer d'autres applications.

1 Numérisation d'un document

Vous pouvez numériser et enregistrer des documents en tant que fichiers PDF à l'aide de la fonction de numérisation vers fichier.

Pour numériser des documents et configurer divers paramètres, vérifiez que vous avez installé le pilote et connecté l'appareil à l'ordinateur en suivant les instructions du présent guide.

a Vérifiez que l'appareil est connecté à l'ordinateur via USB.

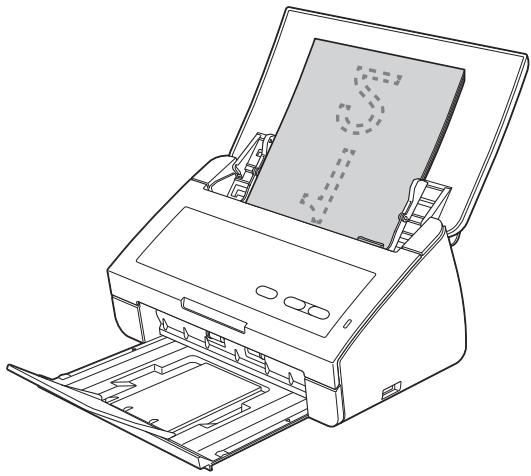

b Chargez votre document.

C Appuyez sur la touche Numérisation vers PC. L'appareil se met à charger puis à numériser votre document.

Les données numérisées sont enregistrées au format PDF sur l'ordinateur connecté à l'appareil au moyen du câble USB.

Remarque

• Vous pouvez utiliser ControlCenter pour modifier les paramètres de numérisation vers PC, par exemple le format du fichier enregistré. Pour plus d'informations, consultez le Guide de l'utilisateur fourni sur le DVD-ROM.
• Vous pouvez utiliser ControlCenter ou le pilote du scanner pour lancer la numérisation à partir de l'ordinateur, et enregistrer les données numérisées sur un lecteur de mémoire flash USB connecté à l'appareil. Pour plus d'informations, consultez le Guide de l'utilisateur fourni sur le DVD-ROM.

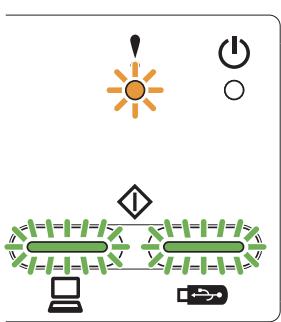

Les indications des voyants DEL figurant dans le tableau ci-dessous sont utilisées dans les illustrations de ce chapitre.

	Le voyant DEL est éteint.
	Le voyant DEL est allumé.
	Le voyant DEL clignote.

Remarque

Consultez le Guide de l'utilisateur pour plus de détails et pour une description des autres codes de voyant DEL.

	Bourrage de documentRésolvez le bourrage de document puis effectuez l'une des opérations suivantes :■ Lorsque vous numérissez une carte, chargez la carte verticalement.■ ChoisissezPapier long(largeur normale) ouPapier long (petite largeur) dans la liste déroulanteFormat de numérisationou Taille document lorsque vous numérissez un long document.
	Introduction multiple détectéePlusieurs pages ont été introduites en même temps. Appuyez sur une touche puis effectuez l'une des opérations suivantes :■ Désactivez la case à cocherDétection alimentation multiplesi vous numérissez des cartes de visite.■ Activez la case à cocherMode Carte plastifiéesi vous numérissez une carte plastifiée.■ Activez la case à cocherMode Plateausi vous numérissez à l'aide de la feuille de support.Vérifiez que les données numérisées avant l'introduction multiple ont bien été enregistrées, puis reprenez la numérisation à partir de la page suivante ou du début.RemarqueLes données numérisées avant l'introduction multiple ne sont pas enregistrées si vous numérissez à l'aide de la toucheNumérisationvers USB du panneau de commande, sauf si le type de fichier est JPEG.
	Capot avant ouvertFermez le capot avant de l'appareil.Stockage pleinLe lecteur de mémoire flash USB connecté est plein. Appuyez sur une touche puis effectuez l'une des opérations suivantes :■ Supprimez les fichiers ou dossiers inutilisés du lecteur de mémoire flash USB, puis réessayez.■ Utilisez un lecteur de mémoire flash USB disposant d'assez d'espace libre.
	Périphérique protégéLe lecteur de mémoire flash USB connecté est protégé contre l'écriture. Déconnectez le lecteur de mémoire flash USB protégé, appuyez sur une touche, puis effectuez l'une des opérations suivantes :■ Désactivez la protection contre l'écriture du lecteur de mémoire flash USB puis réessayez.■ Utilisez un lecteur de mémoire flash USB dont la protection contre l'écriture est désactivée.
	Périphérique non pris en chargeDébranchez du port USB le périphérique USB non pris en charge (p.ex. périphérique mobile) non compatible avec le mode mémoire flash USB.
	Concentrateur inutilisableUn concentrateur ou un lecteur de mémoire flash USB avec concentrateur a été branché sur l'interface directe USB. Déconnectez les périphériques non pris en charge, comme un concentrateur USB ou un lecteur de mémoire flash USB comportant un concentrateur.
	Erreur d'accèsLe lecteur de mémoire flash USB a été déconnecté alors que le système y accédait. Appuyez sur n'importe quelle touche.Configuration à distanceLa configuration à distance est en cours. Pour annuler la configuration à distance, cliquez sur le bouton Annuler de la fenêtre Configuration à distance affichée sur votre ordinateur.
	Toutes les pages vierges sont ignoréesToutes les pages numérisées ont été ignorées et traitées comme des pages vierges. Appuyez sur une touche puis effectuez l'une des opérations suivantes :■ Placez votre document, face vers le bas, bord avant en premier, dans le chargeur de documents.■ Désactivez l'option d'omission des pages vierges.
	Périphérique inutilisableDébranchez le périphérique inutilisable du port USB. Éteignez l'appareil et rallumez-le en débranchant son cordon d'alimentation de la prise électrique puis en l'y reconnectant.

Marques commerciales

Le logo Brother est une marque déposée de Brother Industries, Ltd.

Brother est une marque déposée de Brother Industries, Ltd.

Windows Vista est une marque déposée ou une marque de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Windows et Windows Server sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Macintosh et Mac OS sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.

Nuance, le logo Nuance, PaperPort et ScanSoft sont des marques commerciales ou des marques déposées de Nuance Communications, Inc. ou de ses filiales aux États-Unis et/ou dans d'autres pays.

Chaque société dont le logiciel est mentionné dans ce manuel possède un contrat de licence de logiciel spécifique à ses programmes.

Les noms de commerce et les noms de produit de sociétés apparaissant sur les produits Brother, la documentation associée et n'importe quelle autre publication sont tous des marques de commerce ou des marques déposées de leurs sociétés respectives.

Avis de rédaction et de publication

Le présent manuel décrivant le produit et ses caractéristiques techniques les plus récentes a été rédigé et publié sous la supervision de Brother Industries, Ltd.

Le contenu du manuel et les caractéristiques techniques du produit peuvent faire l'objet de modifications sans préavis.

La société Brother se réserve le droit d'apporter des modifications sans préavis aux caractéristiques techniques et aux informations contenues dans les présentes. Elle ne saurait être tenue responsable de quelque dommage que ce soit (y compris des dommages indirects) résultant de la confiance accordée aux informations présentées, y compris, mais sans limitation, aux erreurs typographiques ou autres se rapportant à la publication.

Droit d'auteur et licence

©2012 Brother Industries, Ltd. Tous droits réservés.
