| Type de produit | Plaque de cuisson à induction |
| Marque | AEG-ELECTROLUX |
| Modèle | GK78TSIPO |
| Nombre de foyers | 4 |
| Type de commande | Touches sensitives |
| Alimentation électrique | 220-240 V, 50-60 Hz |
| Puissance totale maximale | 7,2 kW |
| Puissance par foyer (max) | 2300 W, avec Booster 3200 W |
| Fonction Booster | Oui, durée max 10 min |
| Fonction Connect Function | Oui (pour Infinite Plancha, accessoire non fourni) |
| Arrêt automatique | Oui |
| STOP+GO | Oui |
| Verrouillage | Oui |
| Sécurité enfants | Oui |
| Minuteur | Dégressif et progressif (CountUp Timer) |
| Gestionnaire de puissance | Oui |
| Limitation de puissance | Oui (réglable de P0 à P9) |
| OptiHeat Control | Oui (3 niveaux de chaleur résiduelle) |
| OffSound Control | Oui (désactivation des signaux sonores) |
| Matériau de la table | Vitrocéramique |
| Diamètre minimal des récipients | 125 mm |
| Entretien | Nettoyage avec chiffon doux et produit non abrasif, racloir pour résidus |
| Sécurité | Détection de récipient, protection anti-surchauffe, verrouillage |
| Pièces de rechange | Originales uniquement |
| Garantie | 2 ans |
| Pays de fabrication | Suisse |
FOIRE AUX QUESTIONS - GK78TSIPO AEG-ELECTROLUX
Questions des utilisateurs sur GK78TSIPO AEG-ELECTROLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice GK78TSIPO - AEG-ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GK78TSIPO de la marque AEG-ELECTROLUX.
MODE D'EMPLOI GK78TSIPO AEG-ELECTROLUX
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
- Ne laissez pas les enfants jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants.
- Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
1.2 Sécurité générale
- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
- N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
- N'entreposez rien sur les surfaces de cuisson.
- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
- Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
- Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.
- Après utilisation, éteignez toujours la zone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détection des récipients.
2. ⚠️ INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
- Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un appareil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Respectez l'espacement minimal requis par rapport aux autres appareils.
- L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
- Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gon- flements.
- Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
- N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
- Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
- Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat.
- Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
- L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre. - Avant toute intervention, assurez-vous que l'appareil est débranché.
- Utilisez le câble d'alimentation électrique approprié.
- Ne laissez pas le câble d'alimentation s'emmêler.
- Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
- Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
- Assurez-vous qu'une protection antiélectrocution est installée.
- Utilisez un collier anti-traction sur le câble.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
- L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
- N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
2.2 Utilisation
AVERTISSEMENT
Risque de blessures, de brûlures ou d'électrocution.
- Utilisez cet appareil dans un environnement domestique.
- Ne modifiez pas les caractéristiques de cet appareil.
- Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
- N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
- Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
- Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.
- N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
- Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
- Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
AVERTISSEMENT
Risque d'explosion ou d'incendie.
- Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
- L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
AVERTISSEMENT
Risque de dommage de l'appareil.
- Ne laissez pas de récipients chauds sur le bandeau de commande.
- Ne laissez pas le contenu des récipients de cuisson s'évaporer.
- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
- Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
- Ne placez jamais de papier aluminium sur l'appareil.
- N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
2.3 Entretien et nettoyage
AVERTISSEMENT
Risque de dommage de l'appareil.
- Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
- Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
2.4 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
- Débranchez l'appareil de l'alimentation secteur.
- Coupez le câble d'alimentation et mettez-le au rebut.
3. DESCRIPTION DE L'APPAREIL
3.1 Vue d'ensemble
2 Zone de cuisson à induction
3 Zone de cuisson à induction
4 Bandeau de commande
5 Zone de cuisson à ind

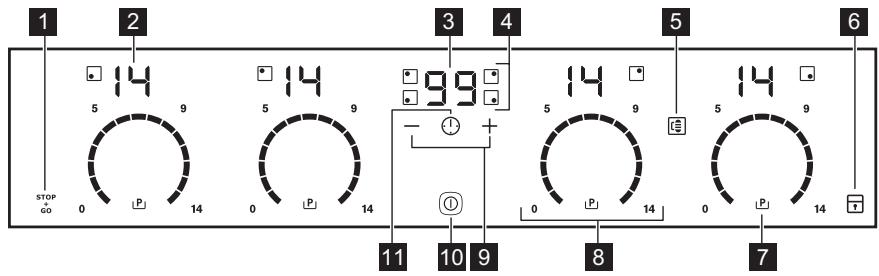

3.2 Description du bandeau de commande
Pour afficher le bandeau de commande, mettez en fonctionnement l'appareil en appuyant sur Ⓐ.
| touche sensitive | fonction | |
| 1 | STOP \ +\ GO | Pour activer et désactiver la fonction STOP+GO. |
| 2 | Affichage du niveau de cuisson | Pour indiquer le niveau de cuisson. |
| 3 | Affichage du minuteur | Pour indiquer la durée, en minutes. |
| 4 | Voyants du minuteur des zo-nes de cuisson | Pour indiquer la zone de cuisson à la-quelle se réfère la durée sélectionnée. |
| 5 | Pour activer la fonction Connect Func-tion. | |
| 6 | Pour verrouiller ou déverrouiller le ban-deau de commande. | |
| 7 | Pour activer la fonction Booster. | |
| 8 | Barre de commande | Pour régler le niveau de cuisson. |
| 9 | +/- | Pour augmenter ou diminuer la durée. |
| 10 | Pour allumer et éteindre l'appareil. | |
| 11 | Pour choisir la zone de cuisson. |
3.3 Indicateurs du niveau de cuisson
| Affichage | Description |
| La zone de cuisson est désactivée. | |
| La zone de cuisson est activée. | |
| La fonction STOP \ + \ GO est activée. | |
| La fonction de démarrage automatique de la cuisson est activée. | |
| La fonction Booster est activée. | |
| ☐ / ☐ / ☐ | Une anomalie de fonctionnement s'est produite.OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux) : continuer la cuisson / maintien au chaud / chaleur résiduelle. |
| ☐ | Le dispositif de verrouillage/sécurité enfants est activé. |
| ☐ | Le récipient est inapproprié ou trop petit ou bien il n'y a pas de récipient sur la zone de cuisson. |
| ☐ | La fonction d'arrêt automatique est activée. |
3.4 OptiHeat Control (étape 3 Voyant de chaleur résiduelle)
AVERTISSEMENT
☐ \ ☐ \ ☐ La chaleur résiduelle peut être source de brûlures !
OptiHeat Control indique le niveau de chaleur résiduelle. Les zones de cuisson à induction génèrent la chaleur nécessaire directement sur le fond des plats de cuisson. La table vitrocéramique est chaude à cause de la chaleur des récipients.
4. UTILISATION QUOTIDIENNE
4.1 Activation et désactivation
Appuyez sur Ⓐ pendant 1 seconde pour mettre en fonctionnement ou à l'arrêt la table de cuisson.
Le bandeau de commande s'allume lorsque vous mettez en fonctionnement l'appareil et s'éteint lorsque vous mettre à l'arrêt l'appareil.
Lorsque l'appareil est à l'arrêt, la seule touche sensitive visible est celle-ci : ①.
4.2 Arrêt automatique
Cette fonction arrête l'appareil automatiquement si :
- Toutes les zones de cuisson sont désactivées (☐).
- Vous ne réglez pas le niveau de cuisson après avoir allumé l'appareil.
- Vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
-
L'appareil surchauffe (par ex., lorsque tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.
-
Vous utilisez des récipients inadaptés. Le symbole F s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, - s'allume et l'appareil s'éteint. Voir ci-dessous.
- La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :
- 1, - 3 - 6 heures
• 4 - 7 — 5 heures
• 8 - 9 — 4 heures
• 10 - 14 - 1,5 heures

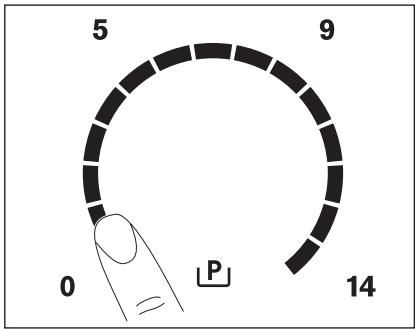

4.3 Niveau de cuisson
Appuyez sur le bandeau de sélection sur le niveau de cuisson souhaité. Corrigez-le au besoin, vers la droite ou la gauche. Ne relâchez pas la pression tant que le niveau de cuisson souhaité n'est pas atteint. L'affichage indique le niveau de cuisson.
Utilisez la fonction Connect Function avec l'accessoire Infinite Plancha ^1 .
La fonction Connect Function couple les deux zones de cuisson de droite sous l'accessoire pour qu'elles fonctionnent comme une seule.
Réglez d'abord le niveau de cuisson de l'une des zones de cuisson.
Pour activer la fonction Connect Function, appuyez sur [€]. Pour régler ou modifier le niveau de cuisson, appuyez sur l'une des touches sensitives.
Pour désactiver la fonction Connect Function, appuyez sur [€]. Les zones de cuisson fonctionnent de nouveau de manière indépendante.

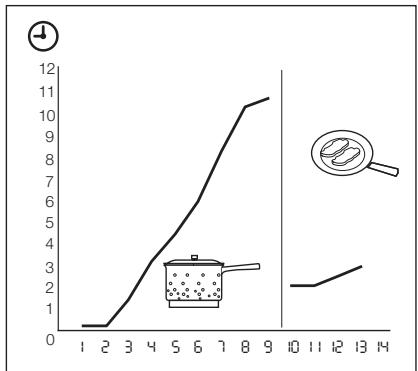

4.5 Démarrage automatique de la cuisson
La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaité. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné.
Pour activer la fonction de démarrage automatique de la cuisson pour une zone de cuisson :
- Appuyez sur la touche Ⓟ ( Ⓟ s'affiche).
- Réglez immédiatement le niveau de cuisson souhaité. Au bout de 5 secondes, R s'affiche.
Pour désactiver cette fonction, modifiez le niveau de cuisson.
line
| x | y | |----|----| | 1 | 0 | | 2 | 0 | | 3 | 1 | | 4 | 3 | | 5 | 4 | | 6 | 6 | | 7 | 8 | | 8 | 10 | | 9 | 11 | | 10 | 2 | | 11 | 2 | | 12 | 2.5| | 13 | 3 | | 14 | 3.5|4.6 Fonction Booster
La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster est activée pendant une durée maximale de 10 minutes. Après cela, la zone de cuisson permute ensuite automatiquement sur le niveau de cuisson maximum. Pour activer cette fonction, appuyez sur P, P s'affiche. Pour la désactiver, appuyez sur un niveau de cuisson I - 14 quelconque.

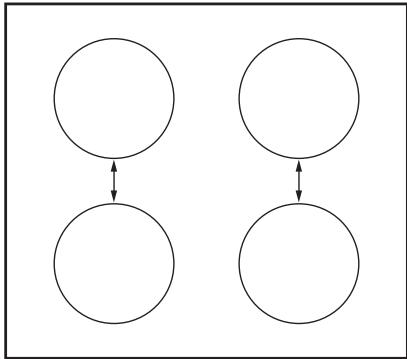

4.7 Gestionnaire de puissance
Le gestionnaire de puissance répartit la puissance disponible entre les zones de cuisson (voir la figure). La fonction Booster augmente la puissance au niveau maximal pour une zone de cuisson. La puissance des autres zones de cuisson diminue automatiquement. L'affichage du niveau de cuisson de la zone à puissance réduite oscille entre deux niveaux.
Gestionnaire de puissance avec fonction de limitation de la puissance
- Lorsque vous réglez la fonction de limitation de la puissance sur 4,5 kW ou moins, la puissance de l'appareil est répartie entre toutes les zones de cuisson.
1) L'accessoire Infinite Plancha n'est pas fourni avec l'appareil. Pour plus d'informations, veuillez contacter votre revendeur local.
- Lorsque vous réglez la fonction de limitation de la puissance sur plus de 4,5 kW, la puissance de l'appareil est répartie entre deux zones de cuisson fonctionnant en paire.
4.8 Limitation de puissance
Lorsque l'appareil vous est livré, sa puissance est réglée à son plus haut niveau.
Diminuer / augmenter le niveau de puissance :
- Éteignez l'appareil.
- Appuyez sur Ⓐ pendant 3 secondes. L'affichage s'allume, puis s'éteint.
- Appuyez sur 📋 pendant 3 secondes ; Ⓞ ou Ⓤ s'affiche.
- Appuyez sur ⏻. P0 s'affiche.
- Appuyez sur les touches — / + du minuteur pour diminuer / augmenter le niveau de puissance.
Niveaux de puissance
- P0 — 7 200 W (reportez-vous au chapitre « Caractéristiques techniques »)
- P1 - 1 500 W
-
P2 - 2000 W
-
P3 - 2500 W
- P4 - 3000 W
- P5 - 3 500 W
- P6 - 4000 W
- P7 - 4 500 W
- P8 - 5 000 W
- P9 - 6 000 W
ATTENTION
Assurez-vous que la puissance sélectionnée est adaptée aux fusi-bles de votre tableau électrique.
4.9 Minuteur
Minuteur dégressif
Utilisez le minuteur dégressif pour régler la durée de fonctionnement de la zone de cuisson.
Réglez le minuteur dégressif après avoir sélectionné la zone de cuisson.
Vous pouvez régler le niveau de cuisson avant ou après avoir réglé le minuteur.
- Pour choisir la zone de cuisson : appuyez sur ⚠️ à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.
- Pour activer le minuteur dégressif : appuyez sur la touche + du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson clignote lentement, le compte à rebours démarre.
- Pour vérifier la durée restante : choisissez la zone de cuisson à l'aide de ⚠. Le voyant de la zone de cuisson clignote rapidement. L'affichage indique la durée restante.
- Pour modifier le minuteur dégressif : choisissez la zone de cuisson à l'aide de ⏻. Appuyez sur + ou — .
- Pour désactiver le minuteur : choisissez la zone de cuisson à l'aide de ⏻. Appuyez sur — . Le temps restant est décompté jusqu'à 📄. Le voyant de la zone de cuisson s'éteint.
Lorsque le compte à rebours touche à sa fin, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.
- Pour arrêter le signal sonore : appuyez sur ⏻!
CountUp Timer (Minuteur progressif)
Utilisez le CountUp Timer pour contrôler la durée de fonctionnement de la zone de cuisson sélectionnée.
- Pour sélectionner la zone de cuisson (si plusieurs zones sont en cours d'utilisation) : appuyez sur ⚠ à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.
- Pour activer la fonction CountUp Timer : appuyez sur — jusqu'à ce que UP s'allume. Lorsque le voyant de la zone de cuisson clignote lentement, le minuteur démarre. L'affichage indique, en alternance, UP et le nombre de minutes écoulées.
- Pour contrôler la durée de fonctionnement de la zone de cuisson sélectionnée : choisissez la zone de cuisson à l'aide de ⚠️. Le voyant de la zone de cuisson clignote rapidement. L'affichage indique la durée de fonctionnement de la zone de cuisson.
- Pour désactiver le CountUp Timer : choisissez la zone de cuisson à l'aide de ⚠️ et appuyez sur + ou — pour désactiver le minuteur. Le voyant de la zone de cuisson s'éteint.
Minuterie
Vous pouvez utiliser le minuteur comme minuterie lorsque vous n'utilisez pas les zones de cuisson. Appuyez sur ⚠ . Appuyez sur la touche + ou — du minuteur pour régler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.
- Pour arrêter le signal sonore : appuyez sur ⏻!
4.10 STOP+GO
La fonction permet de basculer simultanément toutes les zones de cuisson actives en position de maintien au chaud (☐).
Il n'est désormais plus possible de modifier le niveau de cuisson en cours ^STOPGO . La fonction ^STOPGO n'interrompt pas le minuteur.
- Pour activer cette fonction, appuyez sur ^STOP_GO . Le symbole Ⓤ s'allume.
- Pour désactiver cette fonction, appuyez sur ^STOP_GO . Le niveau de cuisson précédent s'allume.
4.11 Verrouillage
Pendant l'utilisation des zones de cuisson, vous pouvez verrouiller le bandeau de commande, à l'exception de la touche Ⓑ. Ceci empêchera une modification involontaire du niveau de cuisson.
Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez sur 📋. Le symbole Ⓛ s'allume pendant 4 secondes.
Le minuteur reste allumé.
Pour mettre à l'arrêt cette fonction, appuyez sur 📋. Le niveau de cuisson précédent s'allume.
Lorsque vous mettez l'appareil à l'arrêt, vous désactivez également cette fonction.
4.12 Dispositif de sécurité enfants
Ce dispositif permet d'éviter une utilisation involontaire de l'appareil.
Pour activer le dispositif de sécurité enfants
- Activez l'appareil avec Ⓐ. Ne sélectionnez aucun niveau de cuisson.
- Appuyez sur 📋 pendant 4 secondes.
Le symbole Ⓛ s'allume.
• Désactivez l'appareil avec Ⓔ.
Pour désactiver le dispositif de sécurité enfants
- Activez l'appareil avec Ⓐ. Ne sélectionnez aucun niveau de cuisson.
Appuyez sur 📋 pendant 4 secondes. Le symbole 📋 s'allume.
• Désactivez l'appareil avec Ⓔ.
Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson
- Activez l'appareil avec Ⓓ. Le symbole L s'allume.
- Appuyez sur 📋 pendant 4 secondes. Réglez le niveau de cuisson dans les 10 secondes qui suivent Vous pouvez utiliser l'appareil.
- Lorsque vous éteignez l'appareil en appuyant sur Ⓐ, la sécurité enfants fonctionne à nouveau.
4.13 OffSound Control (Désactivation et activation des signaux sonores)
Désactivation des signaux sonores
Mettez l'appareil à l'arrêt. Appuyez sur Ⓐ pendant 3 secondes. Tous les indicateurs s'allument et s'étei-
gnent. Appuyez sur 📋 pendant 3 secondes. 📄 s'allume, le signal sonore est activé. Appuyez sur + , 📄 s'allume, le signal sonore est désactivé.
Lorsque cette fonction est activée, l'appareil émet des signaux sonores uniquement dans les circonstances suivantes :
- quand vous appuyez sur Ⓑ
- quand le minuteur arrive en fin de course
- quand le décompte se termine
- quand vous posez un objet sur le bandeau de commande.
Activation des signaux sonores
Mettez l'appareil à l'arrêt.
Appuyez sur Ⓑ pendant 3 secondes. Tous les indicateurs s'allument et s'éteignent. Appuyez sur ⏻ pendant 3 secondes. bì s'allume, le signal sonore est désactivé. Appuyez sur + , bò s'allume. Les signaux sonores sont activés.
5. CONSEILS UTILES
ZONES DE CUISSON À INDUCTION
Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les récipients très rapidement.
5.1 Récipients de cuisson compatibles avec les zones de cuisson à induction
Utilisez des récipients adaptés aux zones de cuisson à induction.
Matériaux des récipients
- adaptés : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).
- inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.
Un récipient convient à l'induction si :
- ... une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson
réglée sur le niveau de cuisson maximal.
- ... un aimant adhère au fond du récipient.
Le fond du récipient de cuisson doit être aussi plat et épais que possible.
Dimensions du récipient de cuisson : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite.
5.2 Utilisation des zones de cuisson
IMPORTANT
Posez le récipient sur la croix se trouvant sur la surface de cuisson. Recouvrez complètement la croix. La zone magnétique au fond du récipient doit avoir un diamètre minimum de 125 mm. Les zones
de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé. Les récipients de grande taille peuvent reposer sur deux zones de cuisson en même temps.
5.3 Bruit pendant le fonctionnement
Si vous entendez :
- un craquement : le récipient est composé de différents matériaux (conception "sandwich").
- un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le récipient est composé de différents matériaux (conception "sandwich").
- Un bourdonnement : vous utilisez des puissances élevées.
- Un cliquètement : des commutations électriques se produisent.
- Un sifflement, un bourdonnement : le ventilateur fonctionne.
Les bruits décrits sont normaux et ne constituent pas un dysfonctionnement.
5.4 Économies d'énergie
Comment réaliser des économies d'énergie
- Si possible, couvrez toujours les réci-pients de cuisson avec un couvercle pendant la cuisson.
- Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
- Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.
| Niveau de cuisson | Utilisation : | Durée | Conseils | Consommation énergétique nominale |
| 1 | Maintenir au chaud les plats que vous venez de cuire | selon les besoins. | Mettez un couvercle sur le récipient | 3 % |
Efficacité de la zone de cuisson
L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson. Pour connaître les diamètres minimaux, reportez-vous au chapitre « Caractéristiques techniques ».
5.5 Öko Timer (Minuteur Eco)
Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.
5.6 Exemples de cuisson
Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire.
Lorsque vous augmentez le niveau de cuisson, l'augmentation énergétique de la zone de cuisson n'est pas proportionnelle.
Cela signifie que la zone de cuisson utilisée à un niveau de cuisson moyen utilise moins de la moitié de sa puissance.
Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.
| Niveau de cuisson | Utilisation : | Durée | Conseils | Consommation énergétique nominale |
| 1 - 3 | Sauce hollandaise, faire fondre : du beurre, du chocolat, de la gé-latine | 5 - 25 min | Remuez de temps en temps | 3 – 8 % |
| 1 - 3 | Solidifier : omelettes baveuses, œufs au plat | 10 - 40 min | Couvrez pendant la cuisson. | 3 – 8 % |
| 3 - 5 | Cuire à feu doux le riz et les plats à base de produits laitiers ; ré-chauffage des plats cuisinés | 25 - 50 min | Ajoutez au moins deux fois plus d'eau que de riz. Remuez car les aliments à base de lait se séparent durant la cuisson. | 8 – 13 % |
| 5 - 7 | Cuire les légumes, le poisson, la viande à la vapeur | 20 - 45 min | Ajoutez quelques cuillerées à soupe de liquide | 13 – 18 % |
| 7 - 9 | Cuire des pommes de terre à la vapeur | 20 - 60 min | Utilisez max. 14 l d'eau pour 750 g de pommes de terre. | 18 – 25 % |
| 7 - 9 | Cuire de grandes quantités d'aliments, ragoûts et soupes | 60 - 150 min | Ajoutez jusqu'à 3 l de liquide, plus les ingrédients. | 18 – 25 % |
| 9 - 12 | Poêler à feu doux : escalopes, cordons bleus de veau, côtelettes, rissoles, saucisses, foie, roux, œufs, crêpes, beignets | au besoin | Retournez à la moitié du temps | 25 – 45 % |
| 12 - 13 | Poêler à feu vif des pommes de terre risso-lées, filets, steaks | 5 - 15 min | Retournez à la moitié du temps | 45 – 64 % |
| 14 | Faire bouillir de l'eau, cuire des pâtes, griller la viande (gou-lasch, bœuf braisé), cuire des frites. | 100 % | ||
| Faire bouillir une grande quantité d'eau. Le gestionnaire de puissance est activé. | ||||
6. ENTRETIEN ET NETTOYAGE
Nettoyez l'appareil après chaque utilisation.
Utilisez toujours des récipients de cuisson dont le fond est propre.
Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.
Pour enlever les salissures :
- – Enlevez immédiatement : plastique fondu, films plastiques et aliments contenant du sucre. Sinon, la saleté pourrait endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
- Une fois que l'appareil a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.
- Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
-
Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.
-
EN CAS D'ANOMALIE DE FONCTIONNEMENT
| Problème | Cause probable | Solution |
| Vous ne pouvez pas allumer l'appareil ou le faire fonctionner. | Allumez de nouveau l'appareil et réglez le niveau de cuisson en moins de 10 secondes. | |
| Vous avez appuyé sur plusieurs touches sensitives en même temps. | N'appuyez que sur une seule touche sensitive à la fois. | |
| La fonction STOP+GO est activée. | Reportez-vous au chapi-tre « Utilisation quotidienne ». | |
| Il y a de l'eau ou des ta-ches de graisse sur le bandeau de commande. | Nettoyez le bandeau de commande. | |
| Un signal sonore retentit et l'appareil s'éteint.Un signal sonore retentit lorsque l'appareil est éteint. | Vous avez posé quelque chose sur une ou plusieurs touches sensitives. | Retirez l'objet des tou-ches sensitives. |
| L'appareil s'éteint. | Vous avez posé quelque chose sur la touche sen-sitive Ⓓ . | Retirez l'objet de la tou-che sensitive. |
| Le voyant de chaleur rési-duelle ne s'allume pas. | La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps. | Si la zone de cuisson a eu assez de temps pour chauffer, faites appel à votre service après-vente. |
| La fonction de démarrage automatique de la cuis-son ne fonctionne pas. | La zone de cuisson est chaude.Le niveau de cuisson le plus élevé est réglé. | Laissez la zone de cuis-son refroidir.Le niveau de cuisson le plus élevé est identique à la fonction de démarrage automatique de la cuisson. |
| Le niveau de cuisson change. | Le gestionnaire de puis-sance est activé. | Reportez-vous au chapitre « Gestionnaire de puissance ». |
| Les touches sensitives sont chaudes. | Le récipient est trop grand ou vous l'avez placé trop près des com-mandes. | Placez les récipients de grande taille sur les zones de cuisson arrière, si nécessaire. |
| Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les tou-ches sensitives du ban-deau. | Les signaux sonores sont désactivés. | Activez les signaux (reportez-vous au chapitre « Commande sans son »). |
| s'allume. | La fonction d'arrêt automatique est activée. | Éteignez l'appareil puis allumez-le de nouveau. |
| s'allume. | La fonction Sécurité enfants ou Verrouillage est activée. | Reportez-vous au chapitre « Utilisation quotidienne ». |
| s'allume. | Aucun récipient ne se trouve sur la zone de cuisson. | Placez un récipient sur la zone de cuisson. |
| Le récipient n'est pas adapté. | Utilisez un récipient adapté. | |
| Le diamètre du fond du récipient est trop petit pour la zone de cuisson. | Utilisez un récipient de dimensions appropriées. | |
| Le récipient de cuisson ne recouvre pas complètement la croix / le carré. | Recouvrez complètement la croix / le carré. | |
| et un chiffre s'affi-chent. | Une erreur s'est produite dans l'appareil. | Débranchez l'appareil de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranchez l'appareil. Si s'allume à nouveau, contactez votre service après-vente. |
| s'allume. E4 s'allume. | Le branchement électrique n'est pas adapté. La tension d'alimentation est hors limites.Une erreur s'est produite dans l'appareil car un ré-cipient chauffe à vide. La protection anti-surchauffe des zones de cuisson et l'arrêt automatique sont activés. | Demandez à un électricien qualifié de vérifier l'installation.Éteignez l'appareil. Enle-vez le récipient chaud. Aubout d'environ 30 secon-des, remettez la zone de cuisson en fonctionne-ment. Si le récipient était la cause du problème, le message d'erreur dispara-àit de l'affichage, mais l'indicateur de chaleur ré-siduelle peut demeurer. Laissez le récipient refroi-dir et reportez-vous au chapitre « Récipients de cuisson compatibles avec les zones de cuisson à in-duction » pour voir si vo-tre récipient est compati-ble avec l'appareil. |
| E7 s'allume. | Le ventilateur de refroidis-sement est bloqué. | Assurez-vous qu'aucun objet ne bloque le ventila-teur de refroidissement. Si E7 s'allume à nou-veau, contactez votre service après-vente. |
| E8 s'allume. | Le branchement électri-que n'est pas adapté. L'appareil n'est branché qu'à une seule phase. | Branchez l'appareil com-me illustré. |
Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la table de cuisson) et le type de message d'erreur qui s'affiche.
Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.
8. INSTALLATION
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
Avant l'installation
Avant l'installation de l'appareil, notez ci-dessous les informations figurant sur la plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.
- Modèle ....
- PNC ....
- Numéro de série ....
AVERTISSEMENT
Si l'appareil est installé dans un meuble dont le matériau est inflammable, respectez impérativement les directives en matière de protection contre les incendies de la norme NIN SEV 1000 ainsi que les règlements dictés par l'Association des établissements cantonaux d'assurance incendie.

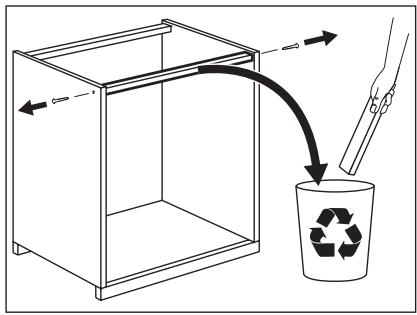

8.1 Appareils encastrables
- Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été installés dans des meubles et sur des plans de travail homologués et adaptés.
8.2 Câble d'alimentation
- L'appareil est fourni avec le câble d'alimentation.
- Ne remplacez le câble endommagé que par le câble de rechange. Contactez votre service après-vente.
Raccordement monophasé
- Retirez le câble et la gaine des fils noir et marron.
- Dénudez les extrémités des fils noir et marron.
- Appliquez un nouvelle gaine de 2,5 mm² à l'extrémité du câble commun. (Nécessite un outil spécial)
AVERTISSEMENT
L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
ATTENTION
Ne percez et ne soudez jamais les extrémités des fils. Cela est strictement interdit !
AVERTISSEMENT
Ne raccordez pas le câble sans gaine à l'extrémité.
| Raccordement monophasé — 230 V~ | Raccordement biphasé — 400 V 2 ~ N | ||
| + | Vert — jaune | Vert — jaune | + |
| N | Bleu et gris | Bleu et gris | N |
| L | Noir et marron | Noir | L1 |
| Marron | L2 | ||
8.3 Branchement électrique
- Installez l'appareil en le raccordant à une ligne de courant munie d'une prise électrique. En l'absence de prise électrique, l'installation électrique domestique doit être pourvue d'un dispositif d'isolement ayant une ouverture minimale de 3 mm entre les contacts pour permettre une coupure omnipolaire simultanée de l'alimentation secteur (conformément à la norme NIN SEV 1000).

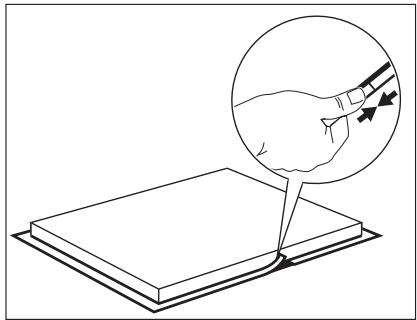

8.4 Pour fixer le joint à la rainure
- Nettoyez la rainure sur le plan de travail.
- Reliez le joint d'étanchéité fourni sur la surface supérieure de la rainure le long des bords de la section découpée.
- Découpez le joint d'étanchéité en quatre morceaux en fonction de la longueur des bords de la rainure.
- Pour les quatre coins de la rainure, coupez les quatre extrémités du joint
autocollant en onglet. Faites en sorte que les extrémités ne se chevauchent pas.
- Reliez le joint d'étanchéité au même niveau que le coin de la rainure. Assurez-vous qu'aucun composant de silicone ne peut se faufiler sous la céramique en verre lors du jointoiement.
- Ne prolongez pas les joints.
- Reliez le joint d'étanchéité fourni au niveau de la surface inférieure de l'appareil le long des bords externes de la section vitrocéramique. N'étirez pas le joint. Les points de jonction doivent se trouver au milieu d'un des côtés. Après avoir mesuré la longueur (prévoyez quelques mm en plus), appuyez fermement les deux extrémités l'une contre l'autre.
8.5 Pour fixer le joint.
- Nettoyez la zone de découpe du plan de travail.
8.6 Montage
Montage par applique
Si vous utilisez une enceinte de protection (accessoire en option 1), l'espace de circulation d'air de 2 mm et le fond de protection installé directement sous l'appareil ne sont plus nécessaires.
Vous ne pouvez pas utiliser le boîtier de protection si vous installez l'appareil au-dessus d'un four.
1) L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.
9. CARACTERISTIQUES TECHNIQUES
| Modell GK78TSIPO | Prod.Nr. 941 591 761 00 |
| Typ 58 GBD CC AT | 220 - 240 V 50 - 60 Hz |
| Induction 7.2 kW | Made in Switzerland |
| Ser.Nr. ...... | 7.2 kW |
| ELECTROLUX | CE D'E |
Puissance des zones de cuisson
| Zone de cuisson | Puissance nominale (ni-veau de cuis-son max.) [W] | Fonction Booster activée [W] | Durée maxi-male de la fonction Boos-ter [min] | Diamètre mi-nimal du ré-cipient [mm] |
| Arrière droit : | 2300 W | 3200 W | 10 | 125 |
| Avant droit : | 2300 W | 3200 W | 10 | 125 |
| Arrière gau-che : | 2300 W | 3200 W | 10 | 125 |
| Avant gau-che : | 2300 W | 3200 W | 10 | 125 |
La puissance des zones de cuisson peut légèrement différer des données du ta-
bleau. Elle varie en fonction du matériau et des dimensions du récipient.
10. CH GARANTIE, GARANZIA, GUARANTEE
10.1 Kundendienst, service-clientèle, Servizio clienti, Customer Service Centres
| Servicestellen | Points de Service | Servizio dopo vendita | Point of Service |
| 5506 Mägenwil/Zürich Industriestrasse 10 | 3018 Bern Mor-genstrasse 131 | 1028 Préveren-ges Le Trési 6 | 6928 Manno Via Violino 11 |
| 9000 St. Gallen Zürchers-trasse 204e |  | ||
| 4052 Basel St. Jakob-Turm Birsstrasse 320B | |||
| 6020 Emmenbrücke See-talstrasse 11 | |||
| 7000 Chur Comercials-trasse 19 | |||
Ersatzteilverkauf/Points de vente de rechange/Vendita pezzi di ricambio/spare parts service:
5506 Mägenwil, Industriestrasse 10, Tel. 0848 848 111
Fachberatung/Verkauf/Demonstration/Vente/Consulente (cucina)/Vendita
8048 Zürich, Badenerstrasse 587, Tel. 044 405 81 11
Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d'une facture, d'un bon de garantie ou d'un justificatif d'achat). Notre garantie couvre les frais de mains d'œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d'intervention
d'un tiers non autorisé, de l'emploi de pièces de rechange non originales, d'erreurs de maniement ou d'installation dues à l'in- obser-vation du mode d'emploi, et pour des dommages causés par des influences extérieures ou de force majeure.
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole ✉ avec les ordures
ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.
