Type de produit	Visseuse-perceuse sans fil
Marque	AEG-ELECTROLUX
Modèle	BBM 18 STX LI
Tension de la batterie	18 V
Type de batterie	Lithium-ion (système PBS 3000)
Poids (avec batterie)	3,0 kg
Plage de serrage du mandrin	1,5 - 13 mm
Vitesse à vide (1ère/2ème vitesse)	0-450 tr/min / 0-1650 tr/min
Couple de vissage (tendre/dur)	38 Nm / 68 Nm
Moment de blocage (1ère/2ème vitesse)	55 Nm / 24 Nm
Capacité de perçage dans l'acier	13 mm
Capacité de perçage dans le bois	38 mm
Capacité de vissage (vis à bois sans avant-trou)	10 mm
Nombre de vis (bois tendre, batterie 2,0 Ah)	430 vis (env.)
Niveau de pression acoustique (K=3 dB(A))	70 dB(A)
Niveau de puissance acoustique (K=3 dB(A))	>85 dB(A)
Vibration (bras/main)	<2,5 m/s²
Alimentation	Batterie interchangeable 18 V
Fonctions principales	Perçage, vissage
Entretien et nettoyage	Nettoyer les contacts, retirer la batterie avant intervention, utiliser uniquement des pièces AEG
Consignes de sécurité	Porter une protection auditive et des lunettes de protection, utiliser la poignée supplémentaire, retirer la batterie avant tout réglage
Pièces détachées et réparabilité	Pièces AEG disponibles dans les stations-service agréées, vue éclatée sur demande

FOIRE AUX QUESTIONS - BBM 18 STX LI AEG-ELECTROLUX

Comment recharger la batterie du BBM 18 STX LI ?

Utilisez uniquement le chargeur PBS 3000 d'AEG. Branchez le chargeur sur une prise secteur, insérez la batterie. La batterie atteint sa pleine capacité après 4 à 5 cycles de charge/décharge.

Puis-je utiliser des batteries d'autres marques ?

Non, utilisez exclusivement des accus interchangeables du système PBS 3000 d'AEG pour éviter tout risque de court-circuit ou de dommage.

Comment régler le couple de serrage ?

La bague de réglage du couple se trouve derrière le mandrin. Tournez-la pour sélectionner le couple souhaité (de 1 à 20 positions) ou le mode perçage (symbole foret).

Quelle est la capacité de perçage maximale dans l'acier ?

Le BBM 18 STX LI peut percer jusqu'à 13 mm dans l'acier. Utilisez des forets adaptés et lubrifiez si nécessaire.

Comment changer le mandrin ?

Le mandrin est remplaçable. Utilisez une clé hexagonale pour dévisser la vis de fixation (filetage à gauche) puis dévissez le mandrin à la main. Montez le nouveau en sens inverse.

La perceuse fait un bruit anormal, que faire ?

Arrêtez immédiatement l'appareil et retirez la batterie. Vérifiez que le mandrin, les forets et les engrenages ne sont pas endommagés. Si le bruit persiste, contactez le service après-vente AEG.

Puis-je percer dans la brique ou le béton ?

Ce modèle (BBM) n'est pas prévu pour le perçage avec percussion. Pour la brique et le béton, utilisez un modèle BSB (perceuse à percussion).

Comment nettoyer la perceuse ?

Essuyez le boîtier avec un chiffon sec ou légèrement humide. Ne plongez jamais l'outil dans l'eau. Nettoyez régulièrement les fentes de ventilation et les contacts de la batterie.

Où trouver des pièces de rechange ?

Adressez-vous à une station de service après-vente AEG agréée (liste fournie avec la notice) ou directement à AEG Elektrowerkzeuge, en indiquant le numéro à dix chiffres de la plaque signalétique.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que les contacts sont propres. Si la batterie a été stockée longtemps, effectuez 2-3 cycles de charge/décharge. Si le problème persiste, remplacez la batterie : les accus Li-ion ont une durée de vie limitée.

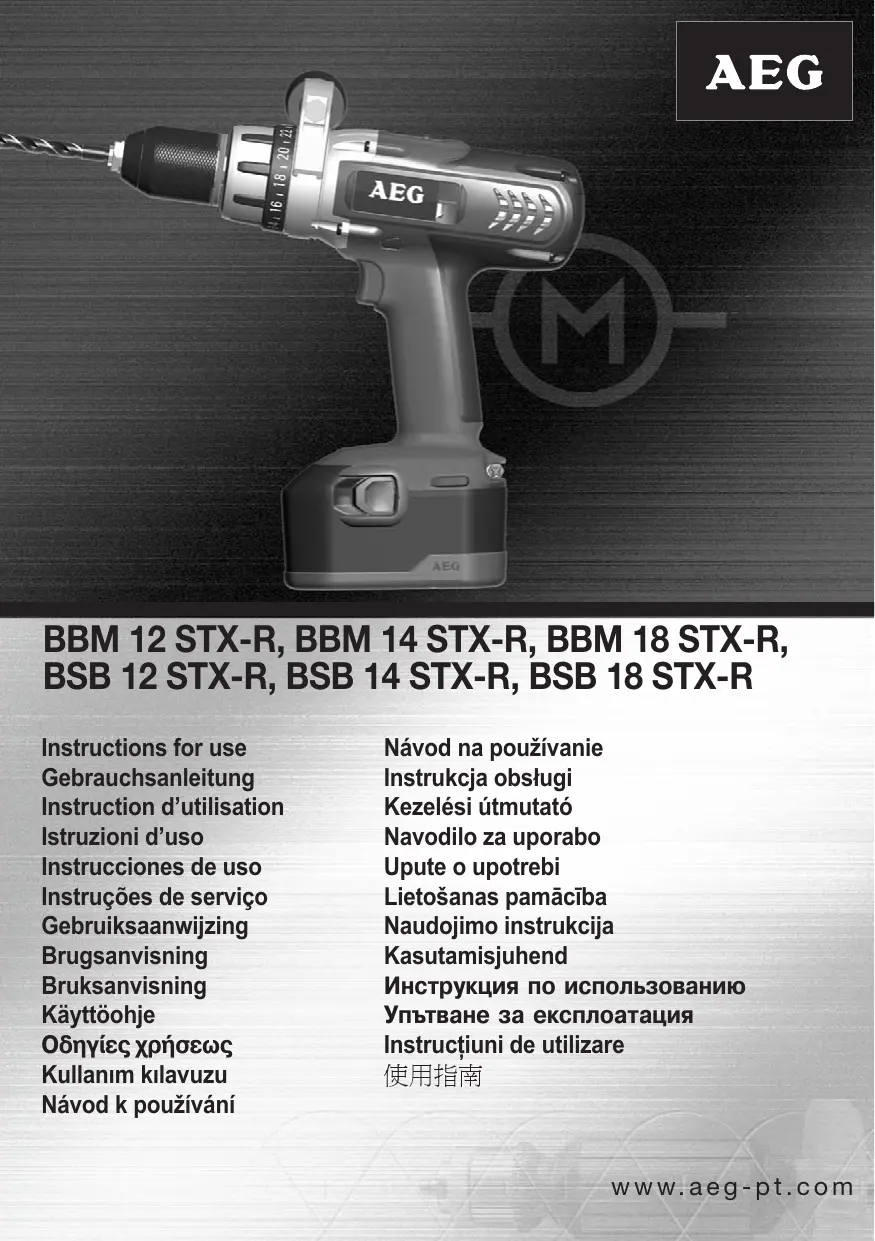

MODE D'EMPLOI BBM 18 STX LI AEG-ELECTROLUX

Instruction d'utilisation

Istruzioni d'uso

Avant tous travaux sur la machine retireur l'accu interchangeable.

CHARACTERISTIQUES TECHNIQUES	BBM12 STX-R	BBM14 STX-R	BBM18 STX-R	BSB12 STX-R	BSB14 STX-R	BSB18 STX-R
Ø de perçage dans acier	13 mm	13 mm	13 mm	13 mm	13 mm	13 mm
Ø de perçage dans bois	34 mm	36 mm	38 mm	34 mm	36 mm	38 mm
Ø de perçage dans brique et grès argilo-calcaire	...	...	...	13 mm	16 mm	18 mm
Vis à bois (sans avant trou)	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm
Vitesse de rotation 1ère vitesse	0-400/min	0-420/min	0-450/min	0-400/min	0-420/min	0-450/min
Vitesse de rotation 2ème vitesse	0-1550/min	0-1600/min	0-1650/min	0-1550/min	0-1600/min	0-1650/min
Couple
Cas de vis : tendre *1	27 Nm	33 Nm	38 Nm	27 Nm	33 Nm	38 Nm
Cas de vis : dur *1	57 Nm	63 Nm	68 Nm	57 Nm	63 Nm	68 Nm
Moment de blocage statique, 1ère vitesse 2ème vitesse*1	49/17 Nm	52/22 Nm	55/24 Nm	49/17 Nm	52/22 Nm	55/24 Nm
Capacité de vissage d'une charge d'accu (2,0 Ah). *25x40 bois tendre	240	350	430	240	350	430
Tension accu interchangeable	12 V	14,4 V	18 V	12 V	14,4 V	18 V
Plage de serrage du mandrin	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm	1,5-13 mm
Poids avec accu interchangeable	2,7 kg	2,8 kg	3,0 kg	2,8 kg	2,9 kg	3,1 kg
Niveau sonores type évalués:
Niveau de pression ajusté (K=3dB(A))	70 dB (A)	70 dB (A)	70 dB (A)	90 dB (A)	90 dB (A)	90 dB(A)
Niveau d'intensité ajusté (K=3dB(A))	>85 dB (A)	>85 dB (A)	>85 dB (A)	101 dB (A)	101 dB (A)	101 dB(A)
Le niveau de bruit à l'état de marche peut dépasser 85 dB (A).
Accélération type évaluée au niveau du bras et de la main	<2,5 m/s2	<2,5 m/s2	<2,5 m/s2	11 m/s2	11 m/s2	11 m/s2

Valeurs de mesure obtenues conformément à la EN 60 745.
1 Mesuré selon la norme AEG N 877318
2 Les valeurs individues sont des valeurs à titre indicatif (2ème vitesse). Les valeurs réelles peuvent varier des valeurs individues en fonction du matériel et de la qualité des vis.

INSTRUCTIONS DE SÉCURITÉPARTICULIERES

Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.

Portez une protection acoustique. L'influence du bruit peut provoquer la surdite.

Utilisé les poinées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité, des chaussures solides et à semelles antidérapantes et un tablier sont recommendés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors per pereage dans les murs, les plafonds ou les planchers, tousjours faire attention au cables électriques et aux conduits de gaz et d'eau.

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les accuts interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation ecologique des accuts usés.

Ne pas conserver les accus interchangeables avec des objets metalliques (risque de court-circuit)

Ne charger les accus interchangeables du système PBS 3000 qu've le chargeur d'accus du système PBS 3000. Ne pas charger des accus d'autres systèmes.

Aucune piece métallique ne doit pénétrez dans le logement d'accu du chargeur (risque de court-circuit)

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protégé contre l'humidité.

En cas de conditions ou températures extrémes, du liquide caustique peut s'échéper d'un accu interchangeable endomagé. En cas de contact avec le liquide caustique de la batterie, laver immédiamètément avec de l'eau et du savon. En cas de contact avec les yeux, rincer soignement avec de l'eau et consulter immédiamètament un médecin.

Les poussières qui sont dégagées pendant les travaux sont souvent noivées pour la santé et ne devraient pas penetrer dans le corps. Porter un masque de protection approprié contre les poussières.

UTILISATION CONFORME AUX PRESCRIPTIONS

BBM 12 STX-R, BBM 14 STX-R, BBM 18 STX-R: La visseuse à accu est conque pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

BSB 12 STX-R, BSB 14 STX-R, BSB 18 STX-R: La perceuse-visseuse à percussionlectronique a accu est conque pour un travail universel de perçage a percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conque que pour être utilisée conformément aux prescriptions.

DECLARATION CE DE CONFORMITE

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN 55014-1, EN 55014-2, confrémente aux règlements 98/37/CE, 89/336/CEE

Volker Siegle

Ne jamais actioner le commutateur sélectifpendant que la machine est endenchée, mais seulement si elle est à l'arret.

ACCUS

Les nouveaux accus interchangeables attreignir leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50^ acomodrite la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

ENTRETEN

Nutiliser que les pièces et accessoires AEG. Pour des pièces dont l'échéance n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure (Garantie/Adresses des stations de service après-vente)).

Si besoin est, une vue écatée de l'appareil peut être foumie. S'adresser, en indiquant bien le nombre à dix chiffres porté sur la plaque signalétique, à la station de service après-vente (voir liste jointe) ou directement à AEG

Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Accessories - Ces pioces ne font pas partie de la livraison. Il s'agit la de compléments recommendés pour votre machine et enumerated dans le catalogue des accessories.

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les apparèts électriques dans les ordures ménagères! Conformément à la directive française 2002/96/EG relative aux déchets d'équipements électriques ou Electroniques (DEEE), et à sa transposition dans la législation nationale, les apparèts électriques doivent être collectés à part et être sourmis à un recyclage respectieux de l'environnement.
