FOIRE AUX QUESTIONS - RT223 ZOOM

Comment alimenter le ZOOM RT223 ?

Le ZOOM RT223 peut être alimenté à l'aide d'un adaptateur secteur ou de piles. Assurez-vous que l'adaptateur est correctement connecté et que les piles sont installées avec la polarité correcte.

Pourquoi le son est-il faible ou absent ?

Vérifiez le niveau de volume sur le ZOOM RT223 ainsi que sur votre appareil connecté. Assurez-vous également que les câbles sont correctement branchés et en bon état.

Comment enregistrer des séquences sur le ZOOM RT223 ?

Pour enregistrer, sélectionnez le mode d'enregistrement désiré, appuyez sur le bouton 'Rec' et suivez les indications à l'écran pour commencer l'enregistrement.

Que faire si l'écran du ZOOM RT223 ne s'allume pas ?

Vérifiez si l'appareil est alimenté. Si vous utilisez des piles, remplacez-les par des neuves. Si vous utilisez un adaptateur, assurez-vous qu'il fonctionne correctement.

Comment réinitialiser le ZOOM RT223 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et cherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Confirmez votre choix pour effectuer la réinitialisation.

Est-ce que le ZOOM RT223 peut être connecté à un ordinateur ?

Oui, le ZOOM RT223 peut être connecté à un ordinateur via USB pour transférer des fichiers audio ou pour l'utiliser comme interface audio.

Comment mettre à jour le firmware du ZOOM RT223 ?

Visitez le site officiel de ZOOM pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour sur votre appareil.

Pourquoi mon ZOOM RT223 ne détecte-t-il pas ma carte SD ?

Assurez-vous que la carte SD est correctement insérée et formatée au format compatible. Essayez également une autre carte SD pour tester si le problème persiste.

Comment ajouter des effets audio sur le ZOOM RT223 ?

Accédez au menu des effets et sélectionnez l'effet désiré. Vous pouvez ajuster les paramètres de l'effet pour personnaliser votre son.

MODE D'EMPLOI RT223 ZOOM

La reproduction de ce manuel, en partie ou totalité, parquellemoyenquece soit,est interdite.

PRECAUTIONS D'EMPLOI ET SECURITE

CONSIGNES DE SECURITE

Dans ce manuel, des symboles sont employés pour signaler les messages d'alertes et précautions à dire pour prévenir les accidents. Leur signification est la suivante:

Ce symbole identifie des explications concernant des dangers extrêmes. Si vous l'ignorez et utilisez mal votre apparéil, vous encourez des risques de graves blessures ou même de mort.

Ce symbole signale des explications concernant des facteurs de danger. Si vous l'ignorez et utilisez mal votre apparéel, vous risquez des dommages corporels et matériels.

Veuillez suivre les consignes de sécurité et précautions d'emploi pour une utilisation sans danger de la RT-223.

- Consommation électrique

Comme la consommation électrique de cette unité est aussi élevée, nous vous recommendons d'employer autant que possible l'adaptateur sectoré. Si vous utilisez des piles, n'employez que des piles alcalines.

[Fonctionnement avec adaptateur secteur]

• Veillez à n'utiliser qu'un adaptateur secteur fournissant un CC 9V, 300mA et doté du "—" en fiche centrale (AD-0006 Zoom). L'emploi d'un adaptateur d'un autre type pourrait endommager l'unité et présenter des risques.
• Ne connectez l'adaptateur secteur qu'à une prise électrique de la tension requise par celui-ci.
• Quand vous déconnectez l'adaptateur de la prise, saisissez toujours l'adaptateur et ne tirez pas sur le cable.
• En cas d'orage ou de non utilisation prolongée, déconnecté 1' adaptateur sectoré de la prise électrique.

[Fonctionnement sur piles]

• Employez quatre piles conventionnelles R6 (taille AA) IEC (alcalines).
  La RT-223 ne peut pas servir de chargeur.
• Portez attention à l'étiquête de la pile pour veiller à désirer le type correct.
• En case de non utilisation prolongée, retirez les piles de l'appleil.
• Si les piles ont coule, essuyez soigneusement le compartment des piles et les extrémités de celles-ci pour-retirer tous les restes de liquide.
• Durant l'utilisation de l'appareil, le capot du compartment des piles doit être fermé.

- Environnement

Pour prévenir le risque d'incendie, de chic électrique ou de mauvais fonctionnement, évitez d'utiliser votre RT-223 dans des environnements où elle est exposée à des:

• Températures extremes

• Sources de chaleur comme des radiateurs ou poèles

• Forte humidité ou buee

• Poussières excessives ou sable
• Vibrations excessives ou chocs

- Maniement

• Ne placez jamais d'objet contenant du liquide, tel qu'un vase, sur la RT-223 car cela pourrait cause un choc électrique.
• Ne placez pas de source de flamme nuè, comme des bouchés allumées, sur la RT-223 car cela pourrait causeur un incendie.

La RT-223 est un instrument de précision. Evitez d'exercer une force excessive sur ses commandes. Ne le laïsez pas tomber, et ne le soumettez pas à des chocs ou des pressions excessives.

- Connexion des cables et prises d'entrée/sorting

Vous devez toujours eteindre la RT-223 et tout autre
equipement avant de connecter ou déconnecter tout cable. Veillez aussi a déconnecter tous les cables et l'adaptateur secteur avant de déplacer la RT-223.

- Modifications

N'ouvre jamais le boitier de la RT-223 et ne modifieze ce produit en aucune façon car cela pourrait l'endommager.

Volume

N'utilisez par la RT-223 à fort volume durant une longue période car cela pourrait entrainer des troubles auditifs.

Précautions d'emploi

- Interférences électriques

Pour des raisons de sécurité, la RT-223 a été concise afin d'offrir une protection maximale contre l'émission de radiations electromagnetiques depuis l'intérieur de l'apparil, et une protection contre les interférences externes. Toutfootois, un équipement très sensible aux interférences ou émettant de puissantes ondes electro-magnétiques ne doit pas être place pres de la RT-223, car le risque d'interférences ne peut pas être totalement éliminé.

Avec tout type d'unité à commande numérique, y compris la RT-223, des interférences electro-magnétiques peuvent entrainer des mauvais fonctionnements et alterer ou détruire des données. Il faut prendresoon de minimiser ce risque de dommage.

Nettoyage

Utilissez un chiffon sec et doux pour nettoyer la RT-223. Si nécessaire, humidifiez légrement le chiffon. N'utilise pas de nettoyant abrasif, de cire ou de solvant (tel que diluant pour peinture ou alcool de nettoyage) car ils peuvent ternir la finition ou endommager la surface.

Veuillez conserveur ce manuel à disposition pour reference ultérieure.

• MIDI est une marque déposée de l'Association of Musical Electronics Industry (AMEI).
• SD Logo est une marque commerciale.
• Toutes les marques commerciales et déposées mentionnées dans ce manuel ne le sont que dans un but d'identification et pas d'infiltration au droit de Copyright de leurs détenteurs respectifs.

Sommaire

PRECAUTIONS D'EMPLOI ET SECURITE . . .2

CONSIGNES DE SECURITE 2

Précautions d'emploi 2

Introduction 4

Noms des parties 5

Face supérieure 5

Face arrriere 5

Se connecter 6

Emploi de l'unité avec des piles 7

Preparation 7

Guide rapide 8

Guide rapide 1 Ecoute de la démonstration. 8

Guide rapide 2 Jeu sur les pads. 10

Guide rapide 3 Jeu d'un Pattern. 12

Guide rapide 4 Montage d'un morceau par frappe sur les pads. 14

Guide rapide 5 Emploi de la lecture Groove 16

Jeusurlespads(jeu manuel) 18

Jeu par frappe sur les pads 18

Selection d'un kit/programme 19

Lecture des Patterns (mode Pattern) 20

Reproduction d'un Pattern 20

Changement du tempo de lecture d'un Pattern . . 21

Programmation de Patterns en temps reel . 22

Enregistrement en temps réel d'une piste de batterie 22

Enregistrement en temps réel d'une piste de basse 25

Programmation de Patterns en pas à pas .27

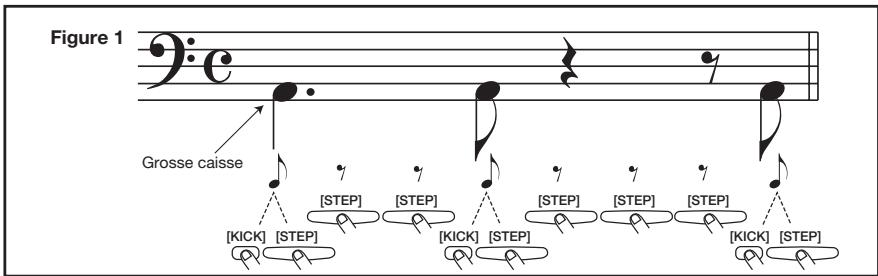

Qu'est-ce que l'enregistrement pas à pas? 27

Enregistrement pas à pas d'une piste de batterie 28

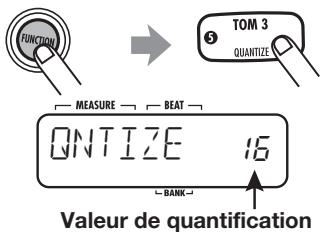

Enregistrement pas a pas d'une piste de basse . . 29

Edition d'un Pattern 32

Copied'unPattern/Retourd'unPattern auxreglagesd'usine pardefaut 32

Effacement d'un Pattern 33

Appellation d'un Pattern 33

Creation de morceau (mode Song)) 34

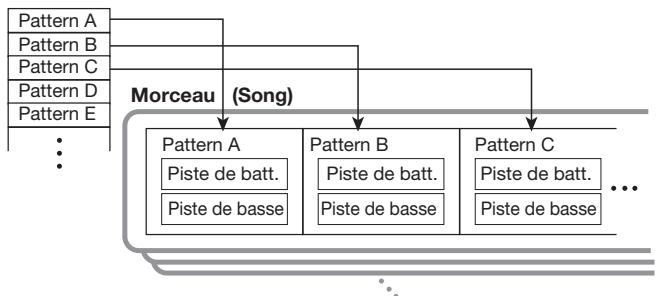

Qu'est-ce qu'un morceau? 34

Creation d'un morceau par programmation pas à pas. 34

Création d'un morceau par programmation en temps réel 37

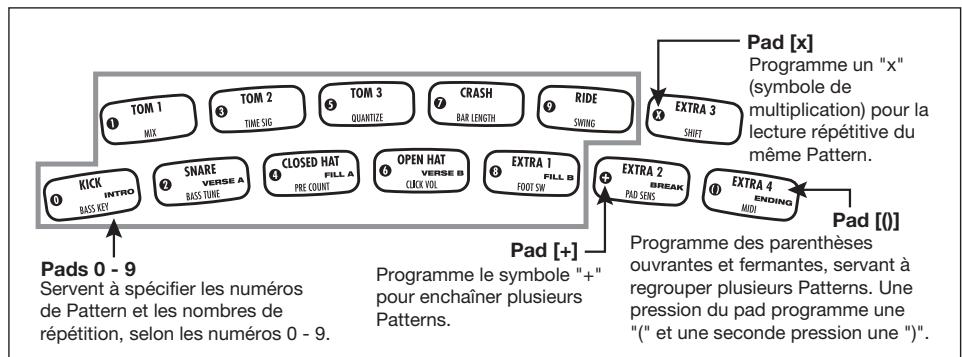

Création d'un morceau par programmation FAST 39

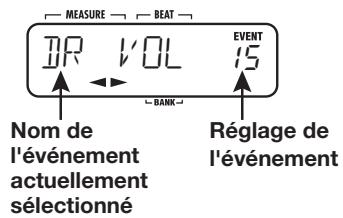

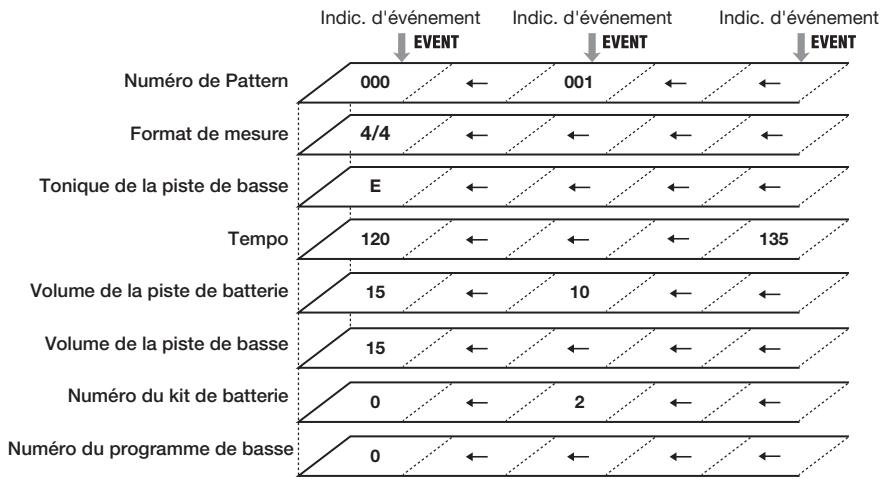

Programmation d'information d'événement 41

Lecture d'un morceau 44

Edition d'un morceau 45

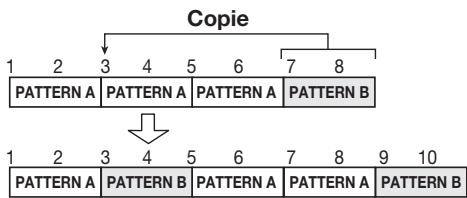

Copied'uneplage demesures 45

Copied'un morceau 46

Effacement d'un morceau 47

Appellation d'un morceau 47

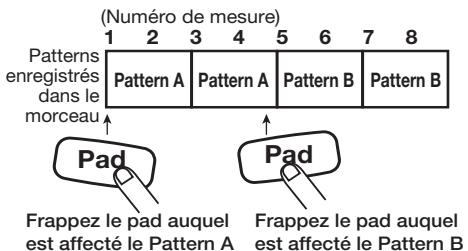

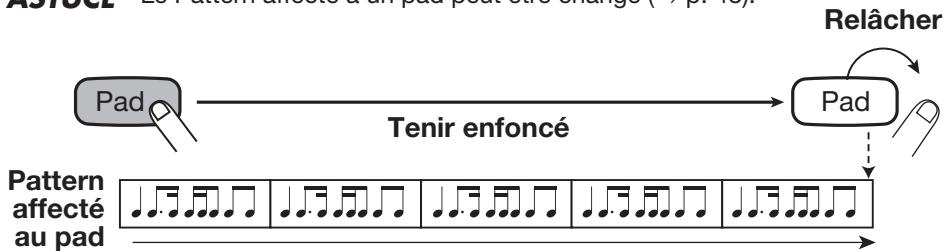

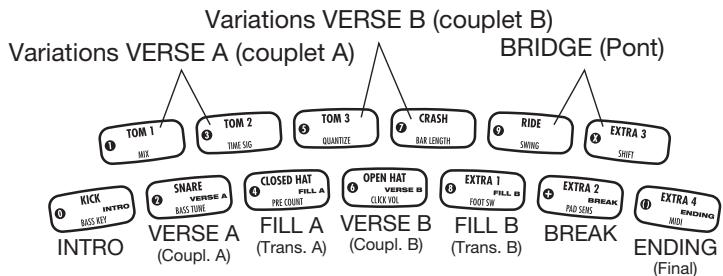

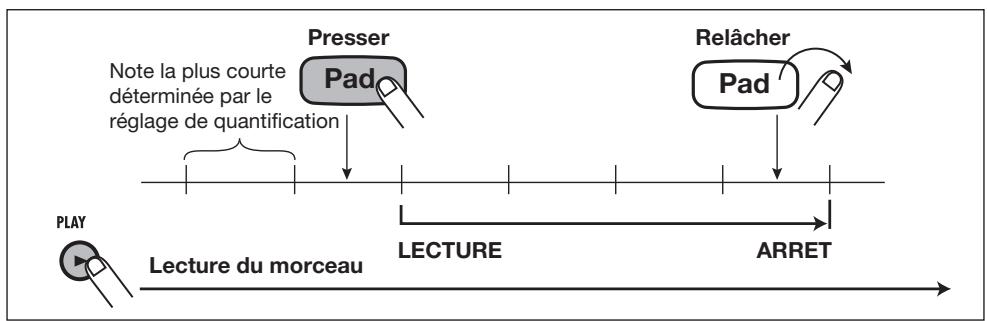

Déclencher les Patterns avec les pads (mode de lecture Groove) 48

Diverses fonctions du kit de batterie (mode Kit) 50

Creation d'un kit de batterie original 50

Copie d'un kit de batterie/Retour d'un kit debatterie à ses réglages d'usine par défaut . . . .52

Appellation d'un kit de batterie 53

Emploi des effets (mode d'effet) 54

A propos des effets 54

A propos des patches 54

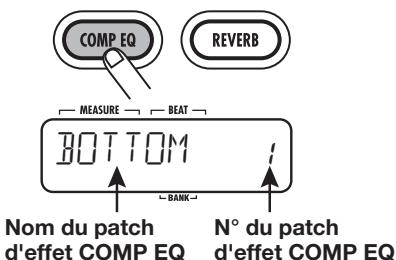

Emploi de I'effet COMP EQ 55

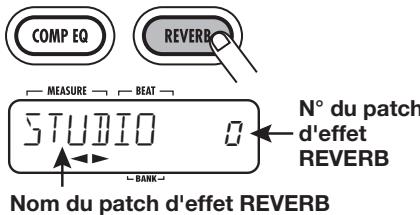

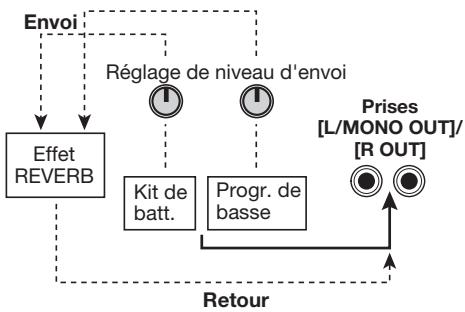

Emploi de I'effet REVERB 55

Edition des patches d'effet 57

Mémorisation, échange ou initialisation des patches d'effet 58

Appellation d'un patch d'effet 59

Emploi du métronome (mode métronome) 60

Changement de divers régages de la RT-223 63

Procédure commune de réglage des fonctions . . . 63

Réglages de fonction 64

Autres fonctions 68

Emploi de la fonction jam 68

Synchronisation de la RT-223 sur un
equipement MIDI externe 69

Emploi d'un équipement MIDI pour faire jouer la RT-223 70

Contrôle de la mémoire encore disponible 71

Désactivation du rétro-éclairage 71

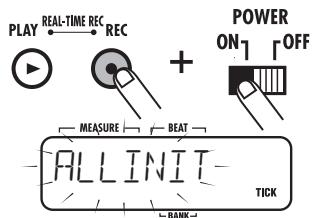

Retour de la RT-223 aux réglages d'usine par défaut (initialisation) 71

Guide de dépannage 72

RT-223 - Appendice 73

Ca characteriques de la RT-223 73

Module Reverb 74

Module COMP EQ 75

LISTES DES PATCHES 76

LIST DES KITS DE BATTERIE 77

LISTEDESPROGRAMMESDEBASSE 78

LIST DES NUMEROS DE NOTE DES PADS DE BATTERIE 78

LISTE DES NUMEROS DE NOTE MIDI. 78

LISTEDESINSTRUMENTS 79

LIST DES PATTERNS PRE-PROGRAMMES . . .80

PARAMETRE DES PADS DE MORCEAU PRE-PROGRAMME 85

Equipment MIDI 86

Tableau d'équipement MIDI 87

Introduction

Merci d'avoir besoin la RhythmTrak RT-223 ZOOM (appelée par la suite plus simplement “RT-223”). La RT-223 est un produit sophistique ayant les caractéristiques suivantes.

- Machine très compacte pour batterie/basse

La RT-223 est suffisamment petite pour tener dans la poche d'un étui guitare. Mais elle est suffisamment puissant pour jouer un accompagnement rythmique complet avec dessons hyper-réalistes de batterie et de basse. Vous pouvez l'utiliser comme métronome personnel pour l'étude, ou comme section rythmique durant une prestation en direct ou pour réaliser une maquette.

- Fonctionnement parfaitement simple

Meme si vous n'vez jamais utilisé une boîte à rhytmes ou un séquenceur auparavant, vous vous sentirez tout de suite à l'aise avec la RT-223.

- Superbe sélection de Patterns preset

La RT-223 peut memoriser 511 motifs (Patterns) différents (dont les Patterns que vous avez-vous même créés). D'origine, elle est livrée avec un large choix de Patterns représentatifs qui vous permettront de démarrer sans attente.

- Programmez l'accompagnement de tout un morceau

Vous pouvez enchâiner plusieurs Patterns dans l'ordre désiré pour creer l'accompagnement rythmique d'un morceau complet. En dehors de la programmation pas à pas, où vous spécifie les éléments tels que numéro de Pattern, volume et tempo un par un, la RT-223 propose aussi l'innovante méthode de programmation FAST développée par ZOOM.

- Le mode de jeu Groove vous permet de jouer les Patterns comme un DJ

Afferter des Patterns aux pads de la façon vous permit d'en changer simplement en pressant les pads. Super pour des performances en direct et pour l'emploi en DJ.

- Créez vos propres kits

La RT-223 est livrée avec des kits de batterie et programmes de basse intégrés pour divers genres musicaux. Mais vous pouvez creator vos propres kits en combinant lessons à volonte.

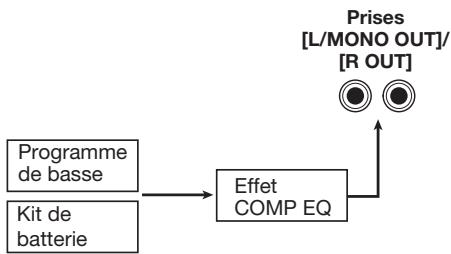

- Deux types d'effet

Le son du kit du batterie/programme de basse

peut être traité par deux types d'effet (COMP EQ et REVERB). L'effet REVERB permet de régler l'intensité d'effet individuellement pour chaque son de batterie.

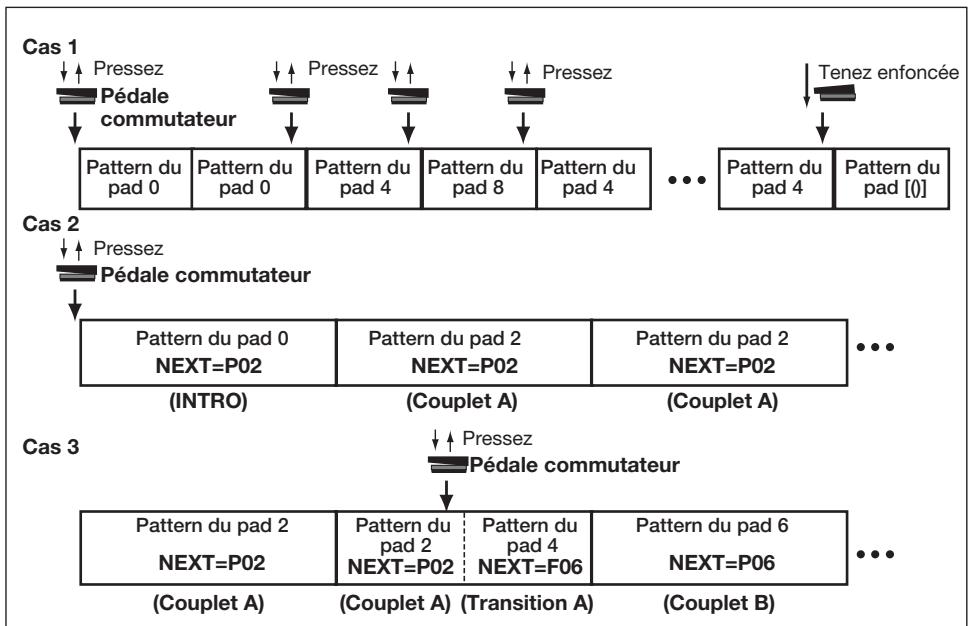

- Fonction Jam pour sélectionner les Patterns au pied avec une pédale

Connectez une pédale commutateur pour contrôler encore更好地 démarrage/arrêt du jeu et le changement de Pattern. En jouant de votre instrument, vous pouvez régler les transitions ou breaks, ou revenir au thème principal après une improvisation de n'importequelle longueur. C'est super pour des sessions d'improvisation en direct.

- Fonction intégrée de métronome

Le métronome est pratique pour le travail des gâmes ou le travail rythmique. En plus d'un battement standard, vous pouvez aussi utiliser des réglages de battements mixtes tels que des mesures à 5 et 7 temps.

- Prise d'entrée pour connecter une source sonore externe

Connectez un instrument traité par un multi-effet tel que le GFX-1 ZOOM et melangez-le avec le signal de la RT-223 pour produit un ensemble sonore impressionnant.

- Contrôlez diverses fonctions avec une pédale

Une pédale commutateur connectée peut servir à lancer/arrêter un Pattern ou à changer le tempo tout en gardant vos mains libres. Sinon, pressez la pédale pour déclencher une grossse caisse virtuelle ou pour alterner entre charleston ouverte et fermée.

- Synchronisable en MIDI

Le connecteur MIDI IN permet à un clavier MIDI externe ou un autre apparéil de faire jouer lessons de la RT-223. Il est aussi possible de synchroniser la RT-223 sur l'horloge MIDI d'un séquenceur.

Veuillez prendre le temps de dire attentivement ce manuel pour tirer le meilleur parti de votre RT223 et vous assurer des performances et une fiabilité optimes. Conservez ce manuel, la carte de garantie et tout autre litterature pour reference ultérieure.

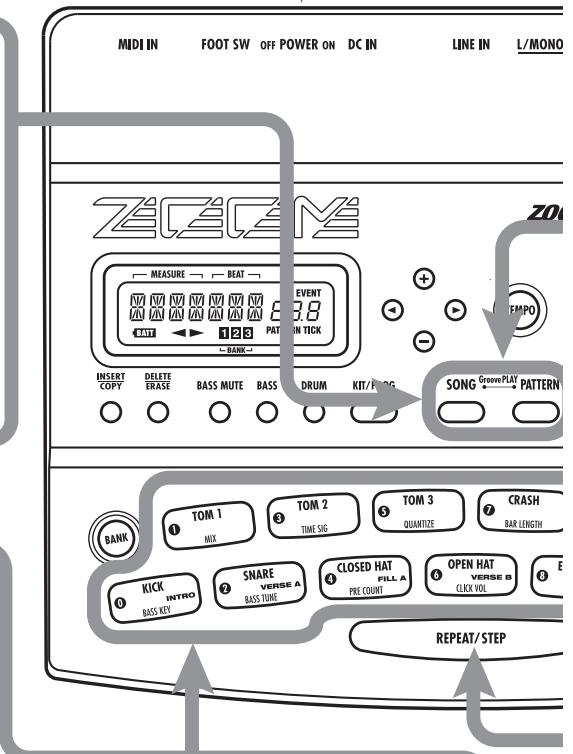

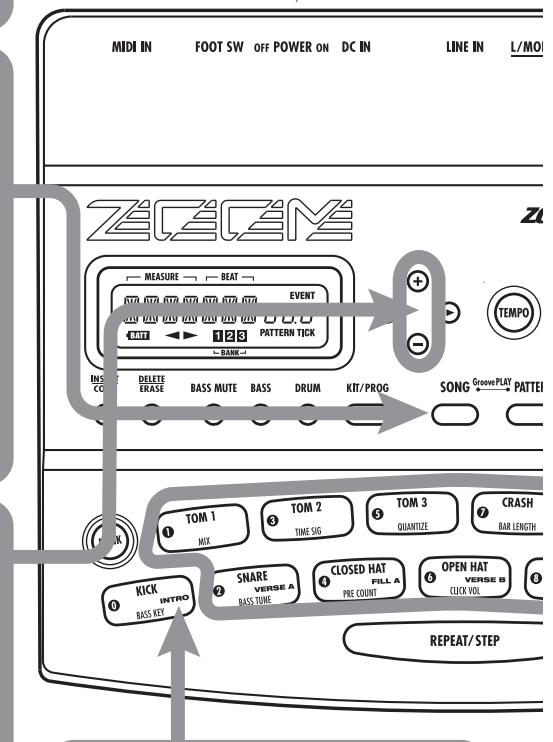

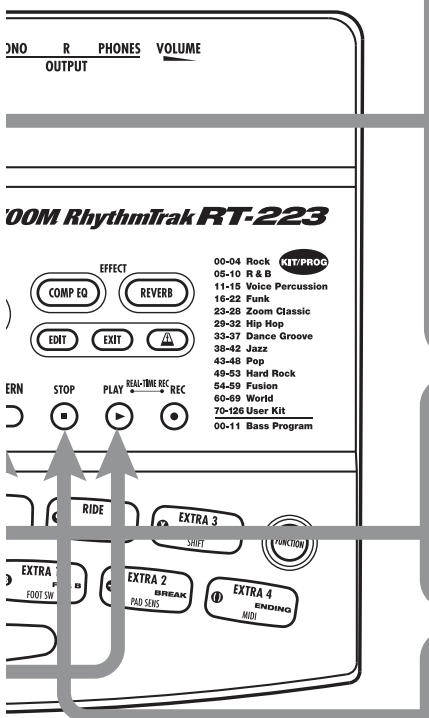

Noms des parties

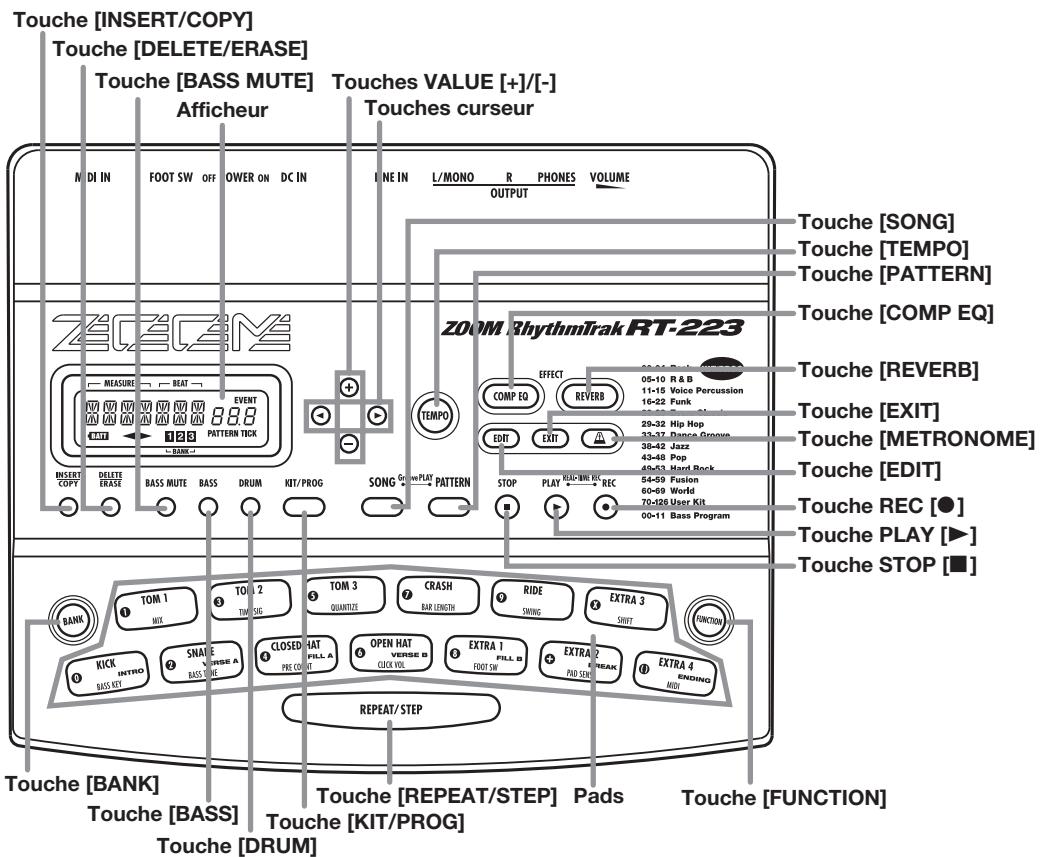

Face supérieure

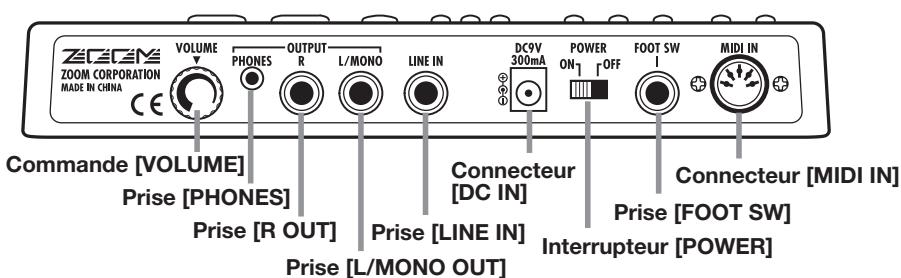

Face arrière

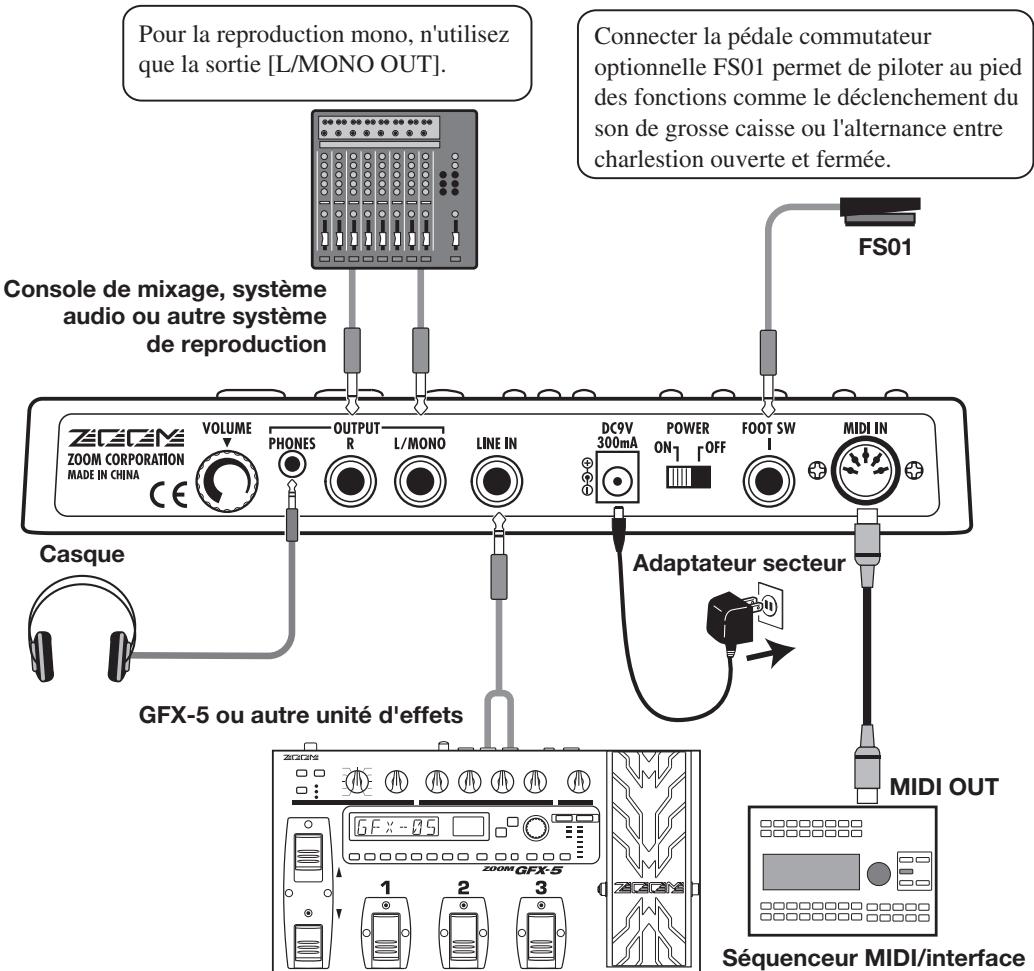

Se connector

La prise [LINE IN] étant une entrée stéreo, si vous y branchez une guitare (ou tout autre instrument de musique) passant par la GFX-5 (ou toute autre unité d'effet) ou un lecteur de CD, le son de cet instrument est mixé avec le son de la RT-223 et produit par les prises de sortie [L/MONO OUT] et [R OUT].

Pour synchroniser la RT-223 avec un séquenceur externe ou pour piloter le fonctionnement de la RT-223 depuis un appeareil MIDI externe, reliez le connecteur MIDI OUT de l'equipement au connecteur [MIDI IN] de la RT-223.

Guitare, basse etc.

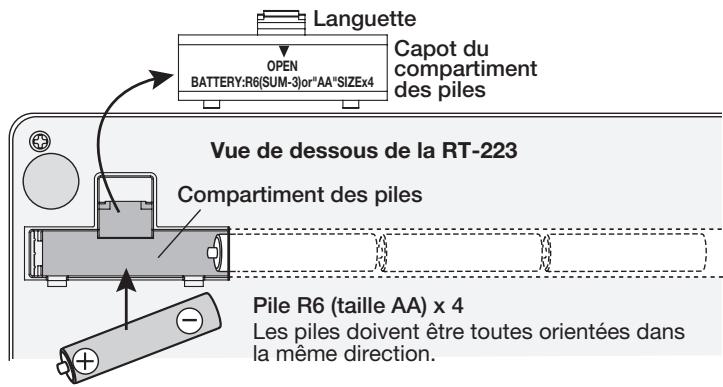

Emploi de l'unité avec des piles

La RT-223 peut être alimentée par 4 piles R6 (taille AA). Suivez les étapes ci-dessous pour installer les piles.

1. Retournez l'unité et ouvre le capot du compartment des piles.
2. Insérez 4 piles alcalines R6 (taille AA) neuves.
3. Refermez le capot du compartment des piles.

NOTE

Si le symbole "BATT" apparait alors que l'unité est alimentée par piles, les piles sont déchargées, remplacez-les des que possible.

Préparation

Une fois les connexions établies, vérifie le son en suivant les étapes ci-dessous.

1. Le système de reproduction étant coupé et le volume totalement abaisse, revérifiez que toutes les connexions ont bien été faites.
2. Branchez l'adaptateur secteur fourni au connecteur [DC IN] et baissez totalement la commande [VOLUME].

1. Reglez l'interrupteur [POWER] de la RT-223 sur ON puis allumez le système de reproduction.

1. En frappant un pad pour produit un son, réglez la commande [VOLUME] de la RT-223 et la commande de volume du système de reproduction sur une position convenable.

Guide rapide

Ce guide rapide montre comment utiliser la RT-223 à l'aide de quelques exemples représentatifs. Certains des termes et concepts utilisés dans ce manuel sont aussi expliqués ici.

Guide rapide 1 Écoute de la démonstration

La RT-223 est livrée avec un morceau de démonstration intégré. Ecoutez ce que la RT-223 peut faire.

1 Branchez la RT-223 au système de reproduction et mettez-la sous tension
Pressez [FUNCTION].

Vérifiez que la touche [FUNCTION] clignote.

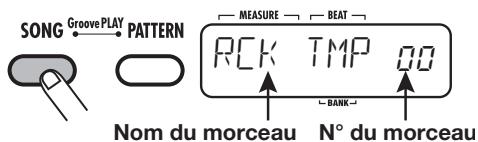

3 Pressez [SONG].

La démonstration commence.

Cela sonne comme l'accompagnement d'un groupe en direct, non? Notez avec qu'elle efficacité les différents sons de batterie, percussions et basse sont combinés. La RT-223 peut facilement produit une telle variété de sons.

Pour arrêté la démo

4 Pressez [PATTERN] ou [SONG].

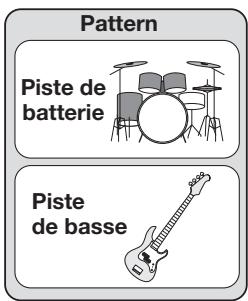

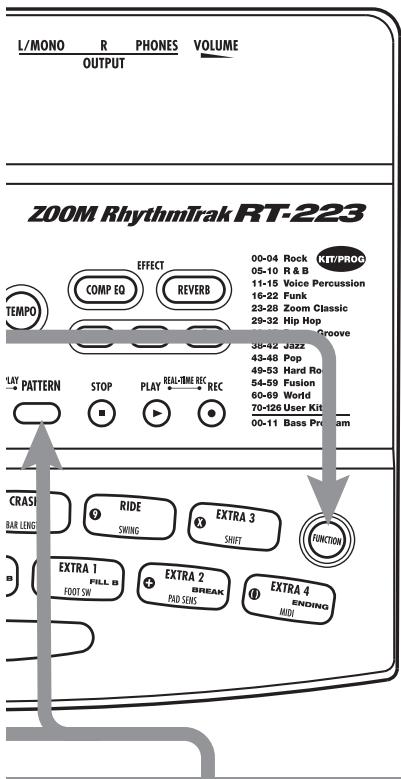

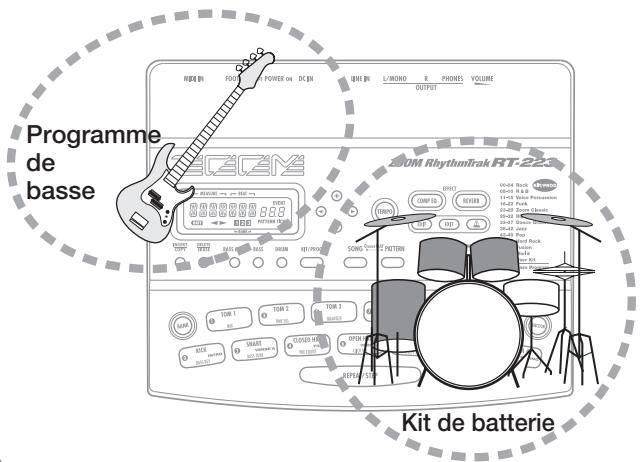

Kits de batterie et programmes de basse

Le son d'accompagnement fourni par la RT-223 est constitué d'un kit de batterie et d'un programme de basse. Le kit de batterie est un ensemble de sons de batterie incluant des sons de grosse caisse, caisse claire, toms et percussions telles que congas et bongos et divers autres sons d'effet. Ils sont combinés pour créé des pistes d'accompagnement pour une grande varité de genres musicaux. La RT-223 est livrée avec 127 kits de batterie dont 70 sont pré-programmés. Vous pouvez aussi créé vos propres kits de batterie.

Un programme de basse est un son de basse tel qu'une basse électrique, une basse acoustique ou une basse de synthétiseur. 12 types de programmes de basse sont disponibles parmi lesquels un peut être sélectionné pour la reproduction.

SONG Groove PLAY PATTERN

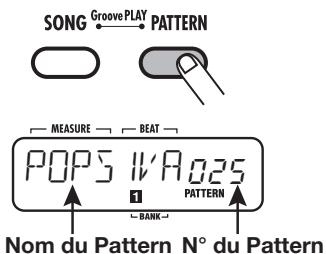

Quand [PATTERN] est pressée

La RT-223onne mode Pattern (pour lore et enregistrer les Patterns).

SONG Groove PLAY PATTERN

Quand [SONG] est pressée

La RT-223 passe en mode Song (pour creer des des séquences de Patterns d'accompagnement).

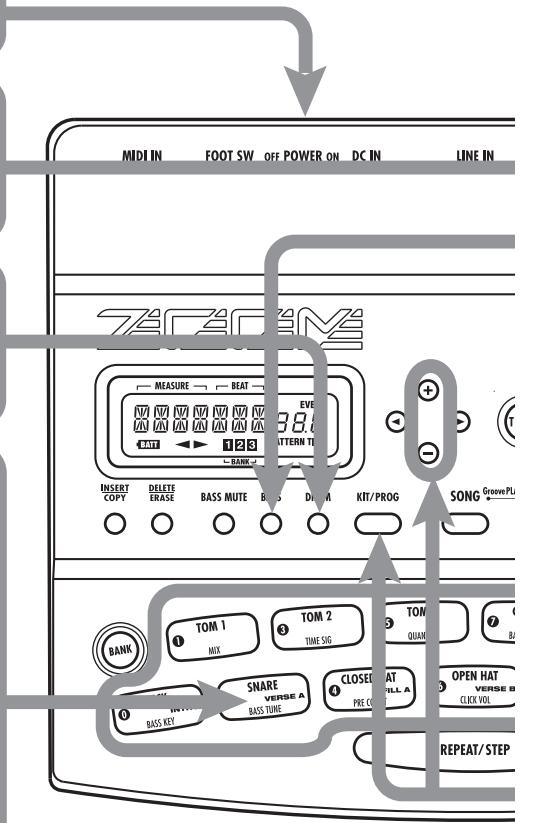

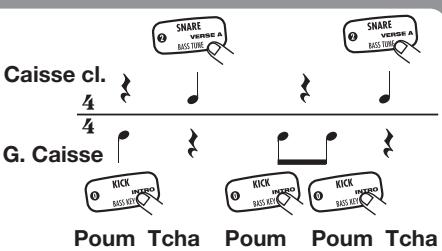

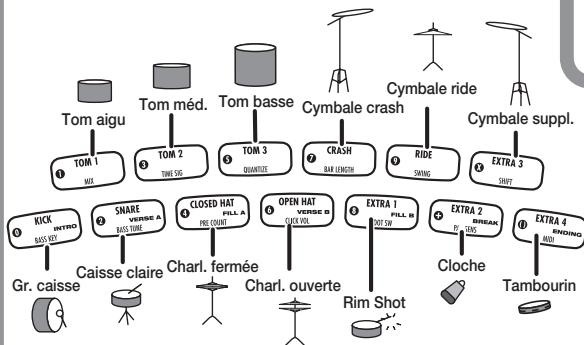

Guide rapide 2 Jeu sur les pads

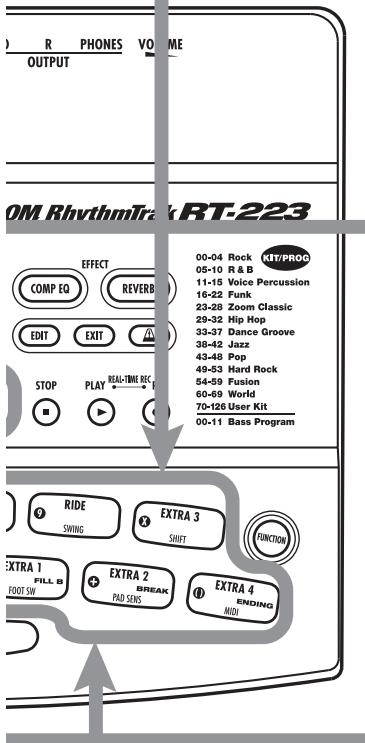

La face supérieure de la RT-223 possède 13 pads servant à déclencher les kits de batterie et programmes de basse.

1 Mettez sous tension.
Pressez [PATTERN].

La touche [PATTERN] s'allume et la RT-223 est en mode Pattern.

3 Pressez [DRUM].

[DRUM] s'allume. Utilisez maintainant les pads pour faire jouer le kit de batterie.

4 Frappez sur les pads.

Vous noterez que les pads produit differents sons de batterie. Les 13 pads sont affectés à différents sons, selon le kit de batterie ou programme de basse sélectionné. L'illustration ci-dessous montre un exemple pour les sons de batterie des 13 pads avec un kit de batterie.

Essayez de frapper le pad 0 (KICK) et le pad 2 (SNARE) comme indiquedans l'illustration ci-dessus pour jouer une rythmique grosse caisse et caisse claire.

Jouer un programme de basse avec les pads

5 Pressez [BASS].

La touche [BASS] s'allume et le programme de basse actuel peut être joué depuis les pads..

Vous noterez que les différents pads produit le son de basse à différentes hauteurs. Vous pouvez utiliser les 13 pads comme les touches d'un clavier.

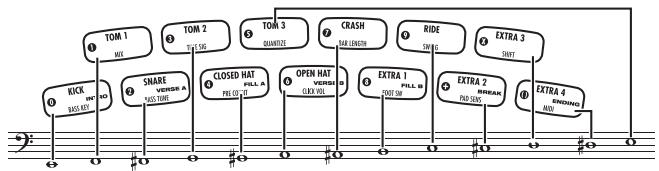

L'illustration ci-dessous montre un exemple des notes produites par les pads quand un programme de basse est sélectionné.

Changer de kit de batterie/programme de basse

6 Pressez [DRUM] ou [BASS] puis [KIT/PROG].

Quand vous pressez la touche [KIT/PROG], l'écran affiche le nom du kit de batterie ou programme de basse actuelflement sélectionné.

7 Pressez une des touches VALUE [+] /[-].

Touche VALUE [+]

Selectionne le kit/programme de numero supérieur.

VALUE [-] key

Sélectionne le kit/programme de numéro inférieur.

8 Pressez [EXIT].

Pour déclencher avec les pads lessons du kit de batterie/programme de basse choisi, presse la touche [EXIT] pour returner en mode Pattern.

Guide rapide 3 Jeu d'un Pattern

La RT-223 contient déjà de nombreux Patterns pré-programmés (séquences de plusieurs mesures) exploitant les kits de batterie/programmes de basse. Voici comment les faire jouer.

1 Mettez sous tension.

Pressez [PATTERN].

La touche [PATTERN] s'allume et la RT-223 est en mode Pattern. L'écran affiche le nom et le numéro du Pattern actuellément sélectionné.

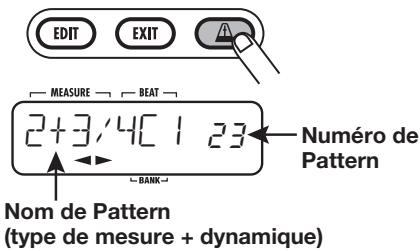

Nom du Pattern Numéro du Pattern

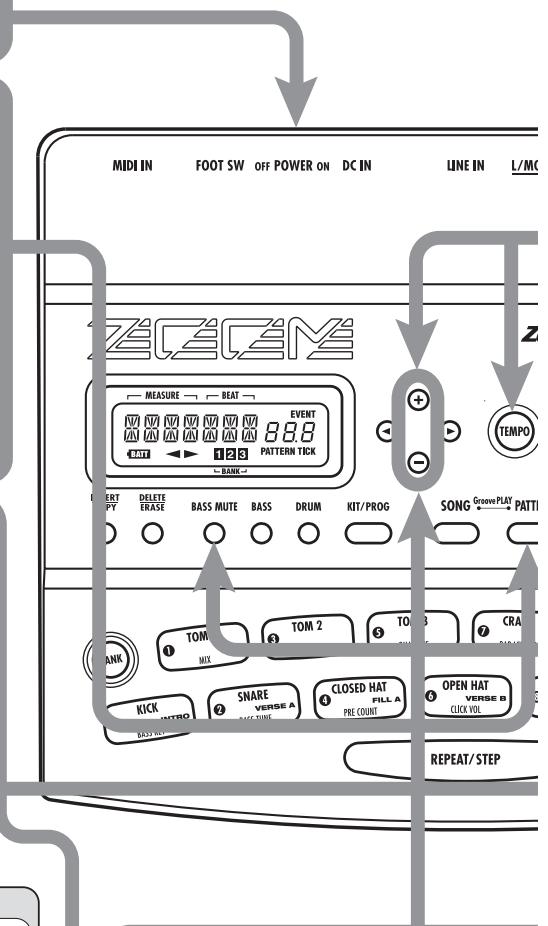

3 Pressez PLAY [▶].

La lecture du Pattern sélectionné commence.

Les Patterns de la RT-223 peuvent être comparés à des "enregistrements" d'un kit de batterie et d'un programme de basse. Ils sont enregistrés sur ce que l'on appelle des pistes qui sont combinées pour former le Pattern.

Un Pattern de la RT-223 est donc constitué d'une piste de batterie et d'une piste de basse. La piste de batterie contient l'enregistrement d'un kit de batterie et la piste de basse un enregistrement de la piste de basse.

Changer le Pattern

4 Pressez une des touches VALUE [+] / [-]

Changer le tempo

5 Maintenez la touche [TEMPO]...

Quand la touche [TEMPO] est maintainue enfoncée, l'écran affiche le tempo actuellément actif.

Valeur du tempo (BPM)

Pressez une des touches VALUE [+] /[-].

Touche VALUE [+]

Augmente le tempo.

Touche VALUE [-]

Diminue le tempo.

ASTUCE

Vous pouvez presser deux fois [TEMPO] à la suite pourCHOISIR le tempo ( p.21).

Couper le son de basse

6 Pressez une fois [BASS MUTE].

Pressez-la encore pour ramener le son de basse.

Stopper la lecture du Pattern

7 Pressez STOP [■].

Touche VALUE [+]

Selectionne le Pattern supérieur.

Touche VALUE [-]

Sélectionne le Pattern inférieur.

Nom du Pattern Numéro du Pattern

Guide rapide 4 Montage d'un morceau par frappe sur les pads

En mode Song, vous pouvez pré-affector des Patterns aux pads, ce qui facilitite le changement de Pattern en frappant les pads. Cette fonction vous permit d'assembler des Patterns en temps réel en un morceau, complet, avec transitions et breaks.

Mettez sous tension.

Pressez [SONG].

La touche [SONG] s'allume et la RT-223
passe en mode Song. L'écran affiche le nom et le numéro du morceau actuèlement
s'électionné.

Nom du morceau Numéro du morceau

Utilisez VALUE [+] /[-] pour sélectionnner un morceau.

Dans cet exemple, selectionnez un morceau dans les nombres 0 -9.

Touche VALUE [+]

Sélectionne le morceau supérieur.

Touche VALUE [-]

Sélectionne le morceau inférieur.

Dans ces numérios de morceau préprogrammés, des Patterns sont déjà affectés aux pads.

4 Pressez le pad 0

Quand vous frappez le pad 0 (INTRO), le motif d'intro joue et la RT-223 enchaîne automatiquement sur le pad 2 (VERSE A ou couplet A).

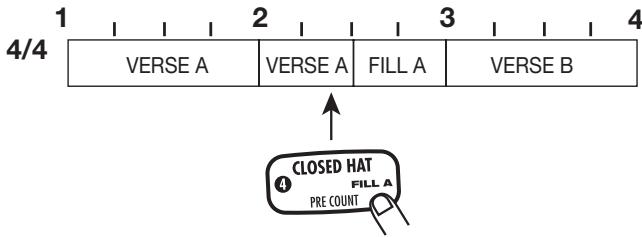

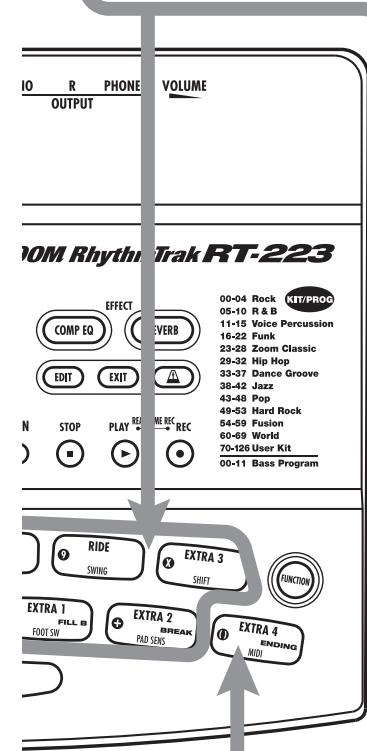

5 Pressez les pads 1 - 9, [+] , [x].

Les Patterns correspondants, affectés aux pads, joueront.

Quand le pad 4 (FILL A), le pad 8 (FILL B), ou le pad [+] (BREAK) est pressé, un motif de transition (FILL pour Fill-in) joue, puis la RT-223 revient automatiquement au Pattern d'un autre pad. Quand vous pressez un de ces pads, un nouveau Pattern commence à jour sur le temps, même si le Pattern précédent n'est pas terminé (pour les autres pads, le Pattern ne change qu'une fois le Pattern en cours terminé).

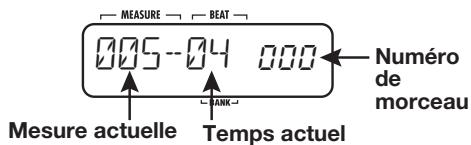

Numero de mesure

Pour la plupart des morceaux (Songs) 0 - 9, les Patterns sont affectés aux pads comme suit.

6 Pressez le pad [()].

Quand vous pressez le pad ()

(ENDING), le Pattern final joue et la

RT-223 s'arrête automatiquement ensuite.

De cette façon, vous pouvez assembler en temps réel l'accompagnement de tout un morceau.

ASTUCE

Vous pouvez aussi enregistrer votre jeu sur les pads dans le morceau ( p.36). L'aftection de Patterns aux pads et les réglages de transition peuvent être changés ( p.37).

Guide rapide 5 Emploi de la lecture Groove

La lecture Groove ("Groove Play") est une fonction spéciale de la RT-223 qui vous permet de changer de Pattern en frappant simplement les pads. Cela facilitite le jeu avec les Patterns comme un DJ qui ferait tourner des disques.

1 Mettez sous tension.

Pressez ensemble les touches [SONG] et [PATTERN].

La touche [SONG] et la touche [PATTERN] s'allument et la RT-223 est en mode de lecture Groove.

3 Pressez un pad.

Tant que le pad est maintainu enforcé, le Pattern qui lui est affecté est produit. Essayez et voyagez quels Patterns sont affectés aux différents pads.

ASTUCE Le Pattern affecté à un pad peut être changé (→ p. 48).

Reproduire simultanément plusieurs Patterns

Pressez plusieurs pads en même temps.

En mode de lecture Groove, jusqu'à 4 Patterns peuvent être produits simultanément. Durant la lecture d'un Pattern de batterie de base, vous pouvez frapper un autre pad pour superposer un Pattern de basse puis ajouter une transition de caisse claire. En utilisant le bon timing pour presser les pads, vous pouvez creator des rythmes complexes.

Stopper la lecture Groove

6 Pressez la touche [SONG] ou la touche [PATTERN].

La RT-223onne mode Pattern.

La RT-223onne en mode Song.

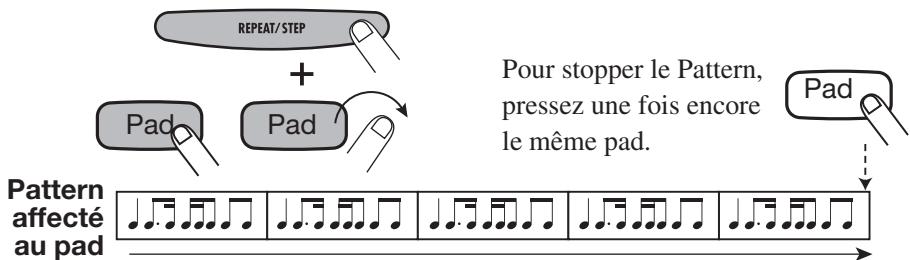

Pour que le Pattern continue sansmaintenirle pad

Tenez enfoncée la touche [REPEAT/

STEP] pendant que vous pressez le pad.

Le Pattern continues de jourer une fois le pad relâché.
C'est utile pour faire se poursuivre la reproduction d'un Pattern de batterie de base.

Jeu sur les pads (jeu manuel)

La RT-223 vous permet non seulement de reproduce des Patterns et morceaux existants, mais aussi de jourer manuellement avec l'unité en frappant ses pads. Cette section déscrit comment déclencher manuellement l'unité.

Jeu par frappe sur les pads

La RT-223 affecte différents sons ou hauteurs aux pads, selon le kit de batterie/programme de basse actuellément selectionné. Jouez sur les pads pour découvertir lessons réalisistes offerts par la RT-223.

1. Pressez la touche [PATTERN].

Cela active le mode Pattern.

La touche [PATTERN] s'allume.

2. Pressez la touche [DRUM].

BASS

DRUM

La touche [DRUM] s'allume et vous pouvez faire jouer le kit de batterie à l'aide des pads.

Durant le jeu manuel, vous utilisez la touche [DRUM] et la touche [BASS] pour sélectionner le kit de batterie ou programme de basse (la touche selectionnée s'allume).

3. Pressez un des pads.

La diode du pad s'allume brievement et le son qui lui est affecté dans le kit de batterie est entendu. Le volume change en fonction de la force avec laquelle vous frappez le pad.

ASTUCE

Quand la touche [BASS] est pressée à l' étape 2, c'est un programme de basse qui est joué, mais il y a une différence quant à la façon dont les pads fonctionnent. Avec les kits de batterie, le son se poursuit si le pad est immédiatement relâché. Avec un programme de basse, le son ne dure que le temps de pression du pad.

4. Pressez la touche [BANK].

Chaque fais que vous pressez la touche [BANK], l'ensemble de sons affecté aux pads (banque de pads) change. La RT-223 vous propose unchioix de 3 banques de pads.

ASTUCE

Quand un programme de basse est seLECTIONné, presser la touche [BANK] change la tessiture du son de basse.

5. Pour faire jouer répétitivement le son d'un pad, tenez enforcée la touche [REPEAT/STEP] tout en pressant le pad.

Le son sera repété tant que le pad sera maintainu enforcé. La cadence de répétition dépend du réglage de tempo.

ASTUCE

L'intervalle de répétition peut être régle avec le réglage de quantification (→ p. 65).

Sélection d'un kit/programme

La RT-223 yous permit de besoin parmi 127 kits de batterie (70 pre-programmes) et 12 programmes de basse. Essayez de changer le réglage comme suit.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne en mode Pattern.

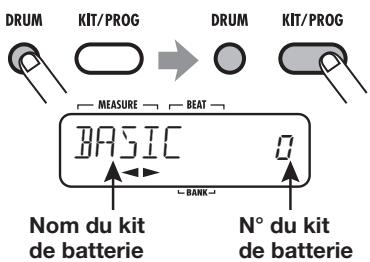

2. Pressez la touche [DRUM]/touche [BASS] puis la touche [KIT/PROG].

BASS

DRUM

KIT/PROG

Le nom et le numéro du kit de batterie (ou programme de basse) actuellement sélectionné s'affiche.

ASTUCE

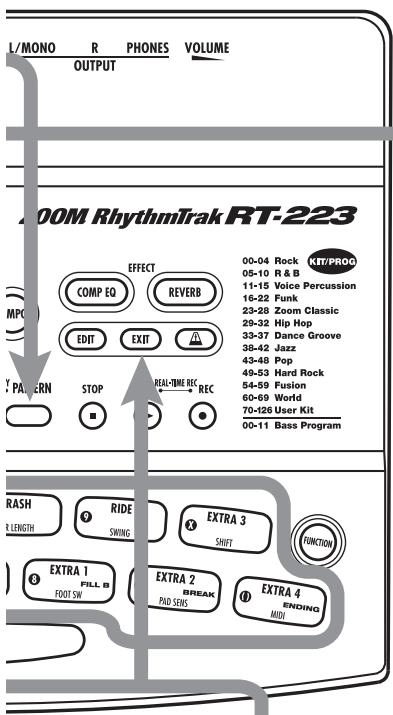

Les types de kit de batterie disponibles sont imprimés en façade.

00-04 Rock KIT/PROC 05-10 R & B

les touches VALUE [+] /[-] actionner le kit de batterie/ une de basse.

Le numero de kit/programme affiché augmente ou diminuè d'une unité et le kit/programme change conjointement.

ASTUCE

Garder enforcée une touche VALUE [+]/[-] fait changer les nombres de façon continue.
- Pour changer rapidement de numéro, maintenez enforcée une des touches VALUE [+]/[-] et pressez l'autre. Les numeros changeront rapidement.

4. Pressez la touche [PATTERN] pour returner en mode Pattern.

Vous pouvez maintainant faire jouer lessons du nouveau kit de batterie/programme de basse depuis les pads.

Lecture des Patterns (mode Pattern)

Cette section déscrit comment faire reproduire les Patterns de la RT-223.

Reproduction d'un Pattern

La RT-223 comprend 511 Patterns d'accompagnement. Dans les conditions d'usine par défaut, les Patterns 0 - 439 sont préprogrammés.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne passée en mode Pattern. Le nom et le numero du pattern actuellement selectionné s'affichent.

2. Utilisez les touches VALUE [+]/[-] pour sélectionner le Pattern à reproduce.

3. Pressez la touche PLAY [▶].

La touche PLAY [▶] s'allume et le Pattern est joué répétitivement.

La touche [TEMPO] clignote en fonction du

tempo du pattern.

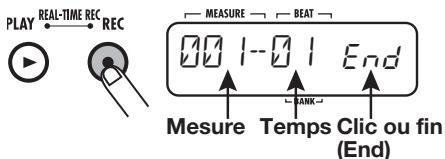

L'affichage indique la position actuelle dans le Pattern (mesure/temps ou "measure/beat").

ASTUCE

• Vous pouvez utiliser les pads pour jouer manuellement tandis qu'un Pattern est lu.
• Vous pouvez changer de numéro de Pattern pendant qu'un Pattern est produit.

4. Pour ne couper que la piste de basse, pressez la touche [BASS MUTE].

BASS MUTE BASS

La touche s'allume et la piste de basse est coupée (seule la piste de batterie est entendue). Pour réactiver la piste de basse, pressez une fois encore la touche [BASS MUTE].

ASTUCE

La piste de basse peut etre coupee alors que le Pattern est arrete.

5. Pressez la touche STOP [■] pour arrêter le Pattern.

Presser la touche PLAY [▶] à la place de la

touche STOP [■] fait passer l'unité en mode pause. La touche PLAY [▶] clignote. Presser à nouveau la touche PLAY [▶] dans cette condition fait reprendre la lecture depuis le point de mise en pause.

Changement du tempo de lecture du Pattern

Quand vous faites reproductive un Pattern en mode Pattern, le tempo de reproduction du Pattern peut varier dans la plage 40 - 250 BPM (battements par minute, en utilisant des noires).

1. Pressez la touche [TEMPO].

L'afficheur indique le tempo actuel durant environ 2 secondes.

2. Utilisez les touches VALUE [+] /[-] pour changer le tempo.

3. Pour programmer manuellement le tempo, pressez deux fois la touche [TEMPO] selon l'intervalle youlu pour le tempo (saisie manuelle par

frappe en cadence ou "Tap tempo") pendant que l'écran affiche le tempo actuel.

Tap twice

Quand un pattern est en pause ou en lecture, pressez la touche [TEMPO] et le tempo actuel s'affiche. A cet instant, la touche [TEMPO] peut etre frappee deux fois pour déterminer manuellement la durée voulue pour une noire. Cela facilitite la mise en correspondance d'un Pattern avec celui d'un morceau donné. Tapez simplement la touche [TEMPO] en synchronisation avec le rythme du morceau.

NOTE

Le tempo établi en mode Pattern s'applique à tous les Patterns.

Programmation de Patterns en temps réel

La RT-223 vous permet de programmer vos propres Patterns d'accompagnement. Créer et enregistrer un Pattern est possible de deux façon: en jouant réellement le Pattern sur les Pads (enregistrement en temps réel) ou en programmant chaque son individuellement (enregistrement pas à pas). La procédure d'enregistrement en temps réel d'une piste de batterie et d'une piste de basse est décrite ci-dessous.

Enregistrement en temps réel d'une piste de batterie

Pour enregistrer en temps réel une piste de batterie à l'aide des pads, procédez comme suit.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne passée en mode pattern. Le nom et le numero du pattern actuellement selectionné s'affichent.

2. Utilisez les touches VALUE [+] /[-] pour sélectionner un Pattern vide.

Quand you selectionnez un Pattern vide, "EMPTY"s'affiche.

ASTUCE

S'il n'y a pas de Pattern vide, vous doivent effacer un Pattern inutile ( p.33)

3. Pressez la touche [DRUM].

BASS

DRUM

La touche [DRUM] et la touche [BASS] servent à seLECTIONner la piste de batterie ou de basse.

4. Pressez la touche [KIT/PROG].

Le nom et le numéro du kit de batterie actuellément sélectionné s'affichent.

5. Utilisez les touches VALUE [+] /[-] pour sélectionnner un kit de batterie.

ASTUCE

Garder enforcée une touche VALUE [+] /[-] fait changer les nombres de façon continue.
- Pour changer rapidement de numéro, maintenez enforcée une des touches VALUE [+]/[-] et presse l'autre. Les numeros changeront rapidement.
- Le kit de batterie/programme de basse utilisé pour un Pattern peut être changé ultérieurement, une fois le Pattern enregistré.
- Quand vous changez le kit de batterie/programme de basse d'un Pattern, le nouveau kit de batterie/programme de basse est automatiquement mémorisé pour ce Pattern.

6. Pressez la touche [EXIT] pour returner en mode Pattern.

Le son du nouveau kit de batterie selectionné peut restermenté utiliser en mode Pattern.

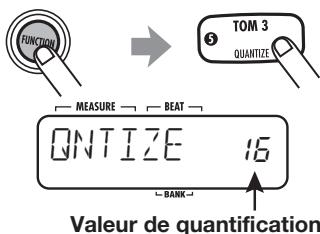

7. Pressez la touche [FUNCTION] puis le pad 5 (QUANTIZE).

La valeur de quantification actuelle s'affiche.

La "quantification" se refère au degré de détail avec lequel les notes sont enregistrées. En réglient la quantification sur la note la plus courte du Pattern, l'enregistrement peut être effectué tout en conservant automatiquement un timing précis. Si vous sélectionnez le réglage le plus fin, vous pouvez conserver la "touche" humaine qui est caractérisée par un timing légèrement irrégulier.

ASTUCE

La touche [FUNCTION] sert à faire différents réglages pour la RT-223. Pour des détails, reférez-vous en page 63.

8. Utilisez les touches VALUE [+] /[-] pour régler la valeur de quantification (plus courte note à enregistrer).

4.....Noire 24....Double croche de triollet
8.....Croche 32....Triple croche
12.....Croche de triolet 48....Triple croche de triolet
16 ....Double croche

9. Pressez une fois encore la touche [FUNCTION].

La nouvelle valeur de quantification est établie et l'unité returne en mode Pattern.

ASTUCE

Une fois l'enregistrement terminé, il est possible de changer la valeur de quantification et d'enregistrer à nouveau sur la même piste. ÀpRES avoir enregistré la

grosse caisse et la caisse claire avec une valeur de noire, vous pouvez enregistrer une série de charleston avec une valeur de double croche.

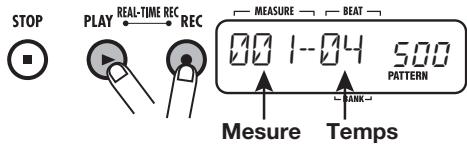

10. En tenant enfoncée la touche REC [●], presse la touche PLAY [▶].

REC [] et PLAY [] s'allument, et [TEMPO] clignote en fonction du tempo actuellément selectionné. Le son du métronome commence.

ASTUCE

Quand you appelez un Pattern vide, il a automatiquement les mêmes format et nombre de mesures que le Pattern précédent. Ce réglage peut être changé, comme décrit en pages 64, 65.

11. Frappez les pads en mesure avec le son du métronome.

Le son correspondant au pas est entendu et est enregistré pour la durée établie avec la valeur de quantification. Quand la fin du Pattern est atteinte, l'enregistrement revient au début de celui-ci et se poursuit, vous permettant d'ajouter des notes à l'enregistrement tant que vous le désirez. Vous pouvez vérifier la position actuelle dans le Pattern sur l'afficheur (mesure/temps).

ASTUCE

• En utilisant la touche [BANK] durant la programmation d'un Pattern, vous pouvez changer l'ensemble de sons de batterie affecté aux pads.
• Quand la touche REC [●] est pressée durant l'enregistrement en temps réel, la

touche REC [●] commence à clignoter et l'enregistrement de Pattern est suspendu. Dans ces conditions, frapper les pads produit du son mais sans enregistrer. C'est utile pour vérifier le phrasé et le son avant d'enregistrer. Pour reprendre l'enregistrement, pressez une fois encore la touche REC [●].

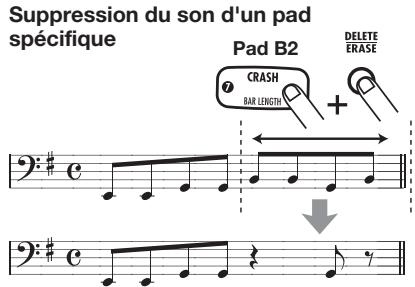

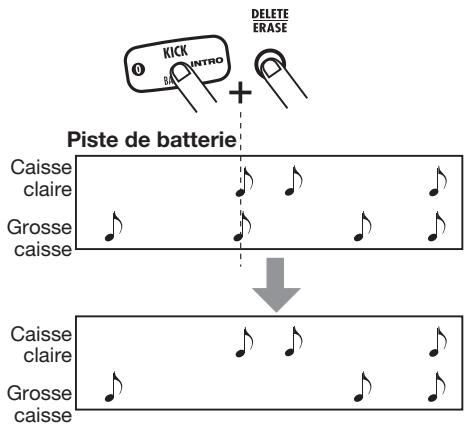

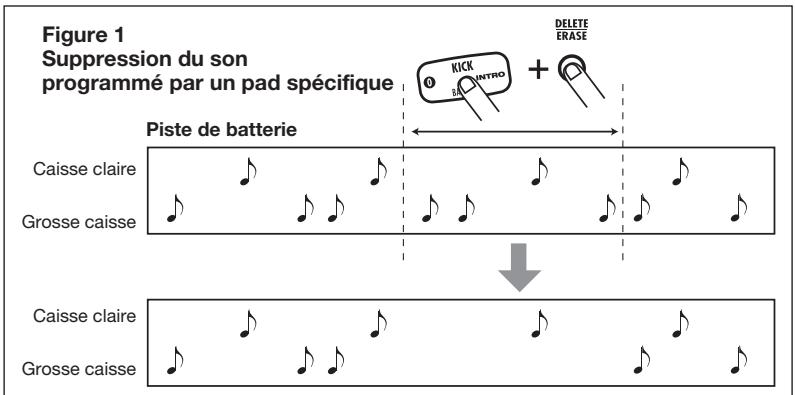

12. Pour effacer le son enregistré à partir d'un pad spécifique, pressez le pad en tenant enforcée la touche [DELETE/ERASE].

Tant que la touche est maintainue enforcée, lessons programmes depuis ce pad sont effacés du Pattern, comme indiquedans la Figure 1 ci-dessous.

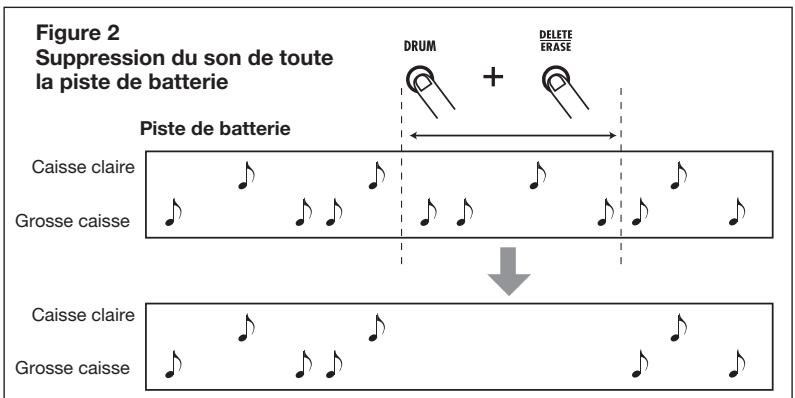

Pour effacer la totalité de la piste, pressez la touche [DRUM] tout en tenant enforcée la touche [DELETE/ERASE]. Tant que les deux touches sont enforcées, tous les sons de la piste sont effacés, comme indiqué en Figure 2 ci-dessous.

13. Pour répéter un son, frappez le pad en tenant enforcée la touche [REPEAT/STEP].

En tenant enforcée la ouche [REPEAT/STEP] quand vous frappez un pad, un son de percussion peut être enregistré.

14. Quand la programmation en temps réel de la piste de batterie est terminée, pressez STOP [■].

L'enregistrement du Pattern s'arrête.

NOTE

• Si un signal d'horloge MIDI est reçu, l'enregistrement en temps réel n'est pas possible. Pour des détails, veuillez vous reférer en page 67.

Enregistrement en temps réel d'une piste de basse

Ensuite, ajoutons une piste de basse au Pattern de batterie enregistré dans la section précédente

1. Pressez la touche [BASS].

La piste de basse est selectionnée pour l'enregistrement.

2. Pressez la touche [KIT/PROG] puis utilisez les touches VALUE [+] /[-] pour sélectionner le programme de basse.

3. Pressez la touche [EXIT] pour returner au mode Pattern.

Le son du nouveau programme de basse seLECTIONné peut maintainant être utilisé en mode Pattern.

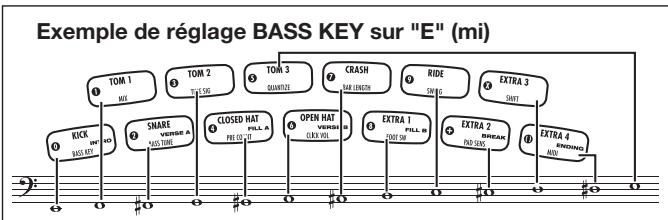

4. Pressez la touche [FUNCTION] puis le pad 0 (BASS KEY).

Quand la piste de basse est selectionnée, les pads jouent une série de notes distances d'un demi-ton telles que C (do), C#, D (ré), D#, ...B (si), C. Vous pouvez changer la note de basse (Bass Key) affectée au pad le plus grave (pad 0), comme indiqué dans l'illustration ci-dessous.

ASTUCE

La dernière touche sélectionnée sera sauvegardée comme tonique pour ce Pattern. En spécifient l'information de tonique en mode Song, la piste de basse peut être transposée vers le haut ou le bas, en utilisant cette note comme référence.

5. Utilisez les touches VALUE [+] /[-] pour sélectionner la note à affecter au pad 0.

ASTUCE

Le réglage BASS KEY est ménorisé individuellement pour chaque Pattern.

6. Quand le réglage est terminé, pressez une fois encore la touche [FUNCTION].

La touche [FUNCTION] s'esteint et l'unité revient en mode Pattern.

7. En tenant enfoncée la touche REC [●], pressez la touche PLAY [▶].

Les touches REC [●] et PLAY [▶] s'allument, et la touche [TEMPO] clignote en fonction du tempo actuellément sélectionné. Le son du métronome commence.

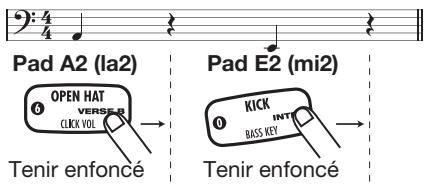

8. Frappez les pads en mesure avec le son du métronome. Sélectionnez le pad correspondant à la hauteur à programmer dans la phrase.

Contrairement à l'enregistrement de la piste de batterie, celui de la piste de basse conserve aussi la durée de pression d'un pad. Par exemple, pour enregistrer la série suivante, maintenez durant une noire le pad auquel le la2 (A2) a été affecté et celui auquel le mi2 (E2) a été affecté.

ASTUCE

• En utilisant la touche [BANK] durant la programmation d'un Pattern, vous pouvez changer la tessiture de basse affectée aux pads.
• Quand la touche REC [●] est pressée durant l'enregistrement en temps réel, la touche REC [●] commence à clignoter et l'enregistrement de Pattern est suspendu. Dans ces conditions, frapper les pads produit du son mais qui ne sera pas enregistré. C'est utile pour vérifier un phrase sévant de réellement enregistrer. Pour reprendre l'enregistrement, pressez une fois encore la touche REC [●].

9. Pour effacer le son enregistré à partir d'un pad spécifique, pressez le pad en tenant enforcée la touche [DELETE/ERASE].

Tant que la touche est maintainue enfoncée, le son programme depuis ce pad est effacé du Pattern.

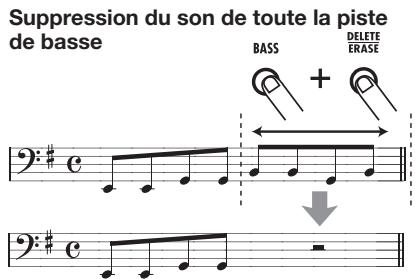

Pour effacer la totalité de la piste, pressez la touche [BASS] tout en tenant enforcée la touche [DELETE/ERASE]. Tant que les deux touches sont enforcées, la piste de basse est effacé.

10. Quand la programmation en temps réel de la piste de basse est terminée, pressez STOP [■].

ASTUCE

Si nécessaire, spécifiez pour le Pattern une tonique qui convient à la phrase de basse programmée. Le réglage BASS KEY (p. 64) sert à étabrir l'information de tonique pour le Pattern. Pour les Patterns qui ne doivent pas être utilisés dans un morceau ou pour des Patterns dans lesquels la piste de basse est vide, ce réglage n'est pas nécessaire.

Programmation de Patterns en pas à pas

Cette section déscrit l'enregistrement pas à pas, une autre méthode d'enregistrement possible avec la RT-223.

Qu'est-ce que l'enregistrement pas à pas?

L'enregistrement pas à pas vous permet de programmer et d'enregistrer chaque son séparément, pas à pas, tandis que la RT-223 est à l'arrêt. même sans maître le jeu en temps réel sur les pads, vous pouvez facilement créé des Patterns complexes de batterie et de绊se.

Pour l'enregistrement pas à pas d'une piste de batterie, Sélectionnez d'abord la note la plus courte devant être utilisée comme unité (longueur d'un pas), puis spécifiez l'instrument de batterie en pressant un pad et [REPEAT/STEP]. La note est programmée et la saisie passe au pas suivant. Si vous pressez [REPEAT/STEP] sans presser un pad, c'est un silence qui est programmé.

Par exemple, pour programmer pas à pas le Pattern de grossse caisse suivant, selectionnez la croche comme plus petite unité puis faites la programmation dans l'ordre suivant, comme représenté en Figure 1.

$$ [ \mathrm {K I C K} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow $$

$$ [ \mathrm {K I C K} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow [ \mathrm {S T E P} ] \rightarrow $$

$$ [ \mathrm {S T E P} ] \rightarrow [ \mathrm {K I C K} ] \rightarrow [ \mathrm {S T E P} ] $$

Quand la fin du Pattern est atteinte, celui-ci revient automatiquement à son début, vous permettant d'ajouter, par exemple, caisse claire et charleston pour compléter le Pattern. En pressant deux pads en même temps, vous pouvez programmer deuxsons au même endroit.

Pour l'enregistrement pas à pas d'une piste de basse, la procédure est légèrement différente, puisque contrairement à la piste de batterie, la hauteur et la durée du son doivent être spécifiés. Pour la piste de batterie, chaque pad produit le son d'un instrument différent, mais pour la piste de basse, la hauteur est déterminée par le pad pressé.

La fait que frapper un pad donne la plus petite unité de note et que presser la touche [REPEAT/STEP] donne la plus petite unité de silence reste vrai, mais un paramètre nommé "durée" est ajouté pour programmer des notes de longueurs différentes. Mème avec la même longueur de pas, la durée réelle de chaque note peut varier individuelle. Pour programmer la phrase de basse représentée en Figure 2, Sélectionnez une croche comme plus petite unité et faites la programmation comme suit, en faisant varier la durée.

Enregistrement pas à pas de la piste de batterie

Cette section déscrit comment enregistrer la piste de batterie en mode pas à pas.

1. En mode Pattern, sélectionnez un Pattern utiliser vide et sélectionnez un kit de batterie, selon vos besoin.

La méthode de selection pour le Pattern et le kit de batterie est la même que pour l'enregistrement en temps réel ( p,22)

Quand you selectionnez un Pattern vide, l'indication "EMPTY"s'affiche.

ASTUCE

S'il n'y a pas de Pattern vide, commencez par supprimer un Pattern inutile ( p. 33).

2. Pressez la touche [FUNCTION] puis le pad 5 (QUANTIZE).

Le réglage de quantification (Quantize) actuel s'affiche. L'unité minimale (note la plus courte) pour l'enregistrement pas à pas est déterminée par ce réglage.

3. Utilisez les touches VALUE [+] /[-] pour selectionner la valeur de quantification (longueur du pas) parmi les valeurs suivantes.

4.....Noire 24....Double croche de triollet
8.....Croche 32....Triple croche
12.....Croche de triolet 48....Triple croche de triolet
16......Double croche Hi ....1 clic (1 / 96^e de noire)

4. Pressez la touche [FUNCTION] une fois encore.

La valeur de quantification est reglée et l'unité returne au mode Pattern.

5. Pressez la touche REC [●].

La touche REC [] s'allume et la programmation pas a pas du Pattern devient possible.

6. Pour programmer une note, presse le pad correspondant au son puis presse la touche [REPEAT/STEP].

La note est programmée et la position de programmedmation avance d'un pas.

ASTUCE

Vou puez vérifier la position actuelle dans le Pattern sur l'afficheur (mesure/ temps/clic).

7. Pour programmer un silence, pressez seulement la touche [REPEAT/STEP].

Si vous pressez la touche [REPEAT/STEP] sans presser de pad, aucune note n'est programmée, et la position de programmation avance d'un pas.

Quand la fin du pattern est atteinte, l'enregistrement reprend au début et se poursuit, vous permettant d'ajouter des notes.

1. Pour effacer le son programme par un pad spécifique, utilisez la touche [REPEAT/STEP] pour acceder à sa position, puis pressez le pad correspondant en tenant enforcée la touche [DELETE/ERASE].

Quand vous changez de position avec la touche [REPEAT/STEP], le pad dont le son estprogramme à la position actuelle s'allume. Quandvous supprimezle son en pressant le pad tout entenant enforcée la touche [DELETE/ERASE], le pad s'eteint.

NOTE

En programmation pas à pas, il n'est pas possible d'effacer la totalité de la piste d'un coup.

1. Quand la programmation pas à pas de la piste de batterie est terminée, pressez la touche STOP [■].

STOP

La touche REC [] s'eteint et la programmation pas a pas est terminée.

Enregistrement pas à pas d'une piste de basse

Ajoutons maintainant une piste de basse à la piste de batterie et enregistrez comme décrit en section précédente. Comme la hauteur et la durée doivent être spécifiées pour la piste de basse, la procédure est légèrement différente pour l'enregistrement pas à pas par rapport à la piste de batterie.

1. En mode Pattern, presse la touche [BASS].

La piste de basse est selectionnée. La méthode de selection du programme du basse est la même que pour l'enregistrement en temps réel ( p,25)

1. Pressez la touche [FUNCTION] puis le pad 5 (QUANTIZE).

Vous pouvez maintainant régler la valeur de quantification.

1. Utilisez les touches VALUE [+] /[-] pour selectionner la valeur de quantification (longueur du pas).

Pour des informations sur les valeurs de quantification, voir page 23.

1. Pressez la touche [FUNCTION] une fois encore.

La valeur de quantification est établie et l'unité returne en mode Pattern.

1. Pressez la touche REC [●].

L'affichage change comme suit et la programmation pas à pas devient possible.

1. Pressez la touche curseur gauche ou droite.

L'affichage change comme suit. Vous pouvez alors régler la valeur de durée.

Les réglages suivants pour la durée de note sont possibles.

1-8......Noire x 1-8

3/2 .Noire pointee

3/4 Croche pointee

1/2 Croche

1/3 Croche de triollet

1/4 Double croche

1/6 Double croche de triolet

1/8 ......... Triple croche

1. Utilisez les touches curseur pour selectionner la valeur de durée.

Après un instant, l'écran de l'étape 5 réapparait.

1. Pour programmer une note, presse le pas correspondant à sa hauteur puis pressez la touche [REPEAT/STEP].

La note est programmée et la position de programmation avance d'un pas. La durée du son sera celle spécifiée précédemment. Vous pouvez contrôler la position actuelle dans le Pattern sur l'affeur (mesure/temps/clic).

NOTE

Si une note programmée a une durée qui l'amène au-delà de la limite du Pattern, la note se poursuit jusqu'à la fin du Pattern.

1. Pour passer au pas suivant, pressez la touche [REPEAT/STEP].

Si vous pressez la touche [REPEAT/STEP] sans presser de pad, la position avance d'un pas sans qu'une note ne soit programmée.

1. Pour effacer une note, utilisez la touche [REPEAT/STEP] pour acceder à sa position, puis pressez le pad correspondant en tenant enforcée la touche [DELETE/ERASE].

Quand vous changez de position avec la touche [REPEAT/STEP], le pad programme à la position actuelle s'allume. Presser le pad tout en tenant la touche [DELETE/ERASE] enforcée fera s'eteindre le pad et la note sera supprimée.

1. Répétez les étapes 8-10 en changeant la valeur de quantification et de réglage de durée pour effectuer la programmation jusqu'à la fin du Pattern.

Quand la fin du pattern est atteinte, l'unité revient automatiquement à la première mesure.

1. Quand la programmation pas à pas de la piste de basse est terminée, presse la touche STOP [■].

La touche REC [] s'eteint et la programmation pas a pas est terminée.

ASTUCE

Si nécessaire, spécifiez pour le Pattern une tonique qui convient à la phrase de basse programmée. Le réglage BASS KEY (p. 64) sert à étabrir l'information de tonique pour le Pattern. Pour les Patterns qui ne doivent pas être utilisés dans un morceau ou pour des Patterns dans lesquels la piste de basse est vide, ce réglage n'est pas nécessaire.

Edition d'un Pattern

Cette section explique comment éditer les Patterns.

Copie d'un Pattern/Retour d'un Pattern aux réglages d'usine par défaut

Vous pouvez copier à un autre endroit le Pattern actuellément sélectionné. C'est utile pour ne changer qu'une partie d'un Pattern, comme la piste de basse, tout en conservant la piste de batterie. Les Patterns pré-programmés en Usine (Patterns 0 - 439) peuvent être raménés à leurs réglages d'origine par le processus de copie décrit ci-dessous.

NOTE

Quand la copie est executée, le contenu existant dans le Pattern sélectionné comme destination de la copie est effacé. Utilisez cette fonction avec précaution.

1. Pressez la touche [PATTERN].

La RT-223onne en mode Pattern et 1'ecran de selection de Pattern apparait.

2. Utilisez les touches VALUE [+] /[-] pour sélectionner le Pattern à utiliser comme source de la copie.

3. Pressez la touche [INSERT/COPY].

La touche [INSERT/COPY] clignote et le Pattern actuel est sélectionné comme source de la copie.

4. Utilisez les touches VALUE [+] /[-] pour selectionner le Pattern devant servir de destination à la copie.

N^ du pattern destination de la copie

ASTUCE

Quand vous sélectionnez un Pattern vide, l'indication "E" apparait a droite du numero de Pattern.

Pour ramener un des Patterns pré-programmés en usine (0 - 439) à ses réglages d'origine, Sélectionné le même numéro comme source de la copie et comme destination de la copie (l'indication "COPY" s'affiche). Puis passsez à l'étape 5.

5. Pour executer la copie, pressez la touche [INSERT/COPY].

• Quand vous avez sélectionné un Pattern vide comme destination de copie

La copie s'effectue quand vous pressez la touche [INSERT/COPY].

• Quand vous avez sélectionné un Pattern existant comme destination de la copie

"REPLACE" (Remplacer) s'affiche quand vous pressez la touche [INSERT/COPY]. Pour exécuter la copie, pressez la touche [INSERT/ COPY] une fois encore

• Quand vous avez selectionné le même Pattern comme source et comme destination de la copie

"FACTORY" (Usine) et "REVERT" (Retour) s'affichent alternatively quand vous pressez la touche [INSERT/COPY]. Pour executer la restauration des réglages d'usine, pressez une fois encore la touche [INSERT/COPY].

Quand le processus de copie ou de restauration des réglages d'usine est effectué, "DONE" s'affiche et l'unité revient en mode Pattern. En pressant la touche [EXIT] à la place de la touche [INSERT/COPY], vous pouvez annuler le processus en cours et returner au mode Pattern

Effacement d'un Pattern

Un Pattern utilisé peut être effacé quand il n'est plus utile. Cela peut être utile pour libérer de l'espace mémoire.

NOTE

Quand un Pattern a ete efface, son contenu ne peut plus etre recupere. Utilisez cette fonction avec precautions.

1. En mode Pattern, Sélectionnez le Pattern à effacer.

2. Pressez la touche [DELETE/ERASE].

La touche [DELETE/ERASE] clignote et le nom et le numero du Pattern actuel alternent avec "DELETE" (Supprimer) dans l'afficheur.

1. Pour executer le processus d'effacement, pressez la touche [DELETE/ERASE] encore une fois.

Pour annuler le processus en cours, pressez la touche [EXIT] à la place de la touche [DELETE/ERASE].

Appellation d'un Pattern

Quand vous avez selectionné un Pattern vide et créé un nouveau Pattern, le nom "PAT xxx" (ou xxx est le numero de Pattern) lui est automatiquement affecté. Vous pouvez changer ce nom ultérieurement.

1. En mode Pattern, Sélectionnez le Pattern dont vous désirez changer le nom.

1. Pressez la touche [EDIT].

Le caractère actuellément sélectionné dans le nom du Pattern clignote.

1. Utilisez les touches curseur gauche/ droite pour déplacer le curseur et utilisez la touche VALUE [+] /[-] pour sélectionner le caractère.

Les caractères suivants sont disponibles.

Chiffres: 0 - 9

Lettres: A - Z

Symboles: (espace), () + - /

1. Repétez l'étépe 3 jusqu'à ce que le nom soit terminé.
2. Quand la programmation du nom est terminée, pressez la touche [EXIT].

Le nom est accepté et la RT-223 returne en mode Pattern.

Création de morceau (mode Song)

Cette section explique ce qu'est un morceau (Song) dans la RT-223 et comment en créé.

Qu'est-ce qu'un morceau?

Un morceau (Song) est une série de Patterns (un certain nombre de mesures, pistes de batterie et pistes de basse) enchahins dans l'ordre de reproduction pour fournir l'accompagnement d'une œuvre musicale entière (voir illustration cédssous). Le nombre maximal de morceaux qui peuvent être stockés dans la RT-223 est de 100. Un morceau peut se programmerper de trois façon.

- Programmation pas à pas

Avec cette méthode, vous commencez au début du morceau et procédez pas à pas, en spécifiant le Pattern à reproduce et le nombre de mesures pour chaque pas. Cette méthode convient au travail manuel et détaillé sur un morceau.

- Programmation en temps réel

Avec cette méthode, vous affectez d'abord les Patterns aux pads puis faites jouer les Patterns en temps réel. Cela convient à une programmation rapide et intuitive d'un morceau.

Cette méthode utilise des formules simples pour spécifique l'accompagnement par Pattern rhythmique du début à la fin. Le résultat est enregistré comme un morceau en une seule opération. Elle convient aux morceaux à Patterns répetitifs et quand la configuration de tout le morceau a été décidée au préalable.

morceau créé par programmation FAST ou en temps réel peut toujours être affiné par programmation pas à pas.

• En dehors des informations de Pattern, un morceau contient aussi des données d'évenement (tempo, format de mesure, volume et autres informations, voir page 42). Utilisez la programmation pas à pas pour programmer des informations d'évenement.

Création d'un morceau parrogrammation pas à pas

Cette section explique comment creer un morceau en enchaimant les Patterns un a un.

1. Pressez la touche [SONG].

La touche [SONG] s'allume et la RT-223 passe en mode Song. Le nom et le numero du morceau actuellément selectionné s'affichent.

2. Utilisez les touches VALUE [+] /[-] pour sélectionner un morceau pour lequel “EMPTY” s'affiche.

ASTUCE

• Le morceau obtenu est le même, qu'elle que soit la méthode de programmation utilisée. Un

ASTUCE

• S'il n'y a pas de morceau vide, vous pouvez devoir effacer un morceau qui n'est plus utile ( p. 47).
  Garder une touche VALUE [+]/[-] pressée fait changer les nombres en continu.
• Pour changer rapidement de numéro, tenez enforcée une des touches VALUE [+]/[-] et pressez l'autre. Les números changeront rapidement.

3. Pressez la touche REC [●].

La touche REC [●] s'allume et l'écran change comme suit. Il sert à la programmation pas à pas.

"End" signifie que vous étés actuellément à la fin du morceau. Pour un morceau vide, dans lequel aucune information n'a étéprogrammé, le début et le point "End" sont identiques.

4. Pressez la touche [INSERT/COPY].

L'affichage change comme suit et la programmation de Patterns devient possible.

5. Utilisez les touches VALUE [+]/[-] pour sélectionner le Pattern à programmer.

Le nom du Pattern sélectionné s'affiche.

6. Utilisez les touches curseur gauche/ droite pour déterminer le nombre de mesures pour le Pattern.

Si le nombre sélectionné est supérieur au nombre de mesures contenues par le Pattern, le même Pattern sera répétré. Si un nombre plus petit est sélectionné, vous passerez au Pattern suivant en cours du Pattern actuel.

7. Quand le réglage est terminé, pressez la touche [INSERT/COPY].

Le Pattern est inséré avec le nombre de mesures spécifique, et l'affichage indique la nouvelle position de fin du morceau. Cela signifie que l'indication "End" est passée à la dernière mesure.

Durant la programmation pas à pas d'un morceau, la position de programmation peut être déplacée de la façon suivante.

- Accès à des positions d'événements

Utilisez les touches VALUE [+]/[-] . A chaque pression d'une touche, la positionssau point d'evénement suivant ou precedent

- Déplacement par mesure

Utilisez les touches curseur gauche/droite pour qu'a chaque pression d'une touche, la position passée à la mesure précédente ou suivante.

- Déplacement par double croche

Utilisez la touche [REPEAT/STEP]. A chaque pression de la touche, la position de programmation se déplace par double croche.

8. Repérez les étapes 4 - 7 pour programmer toutes les informations de Pattern requises.

Pour éoperator un Pattern programme, vous pouvez accomplir une des actions suivantes.

- Pour reselectionner un Pattern

Utiliser les touches curseur gauche/droite pour acceder au point où l'information de Pattern concernee est programmée et pressez la touche [EDIT]. L'écran d'édition d'évenement apparait. Maintenant, utilisez les touches curseur gauche/ droite pour sélectionner "PTN", et utilisez les touches VALUE [+] /[-] pour sélectionner un autre numéro de Pattern. Pour returner à l'écran de programmation pas à pas, pressez la touche [EXIT]. Pour des détails sur la programmation/ édition d'évenement, voir page 42.

Un nouveau Pattern démarre généralement de son début lorsque le Pattern est changé durant la mesure. Toutefois, il est aussi possible de faire démarrer un nouveau Pattern en cours lors du changement de Pattern si nécessaire. Par exemple, il est pratique de faire une transition avec un nouveau Pattern à partir du troisième temps de la mesure.

La touche [REPEAT/STEP] doit être pressée pour faire cela quand un nouveau numéro de Pattern est affchéé, et un point ". ." apparait à côté du numéro de Pattern.

Le point ". ." disparaît quand la touche [REPEAT/STEP] est à nouveau pressée et le Pattern démarre du début.

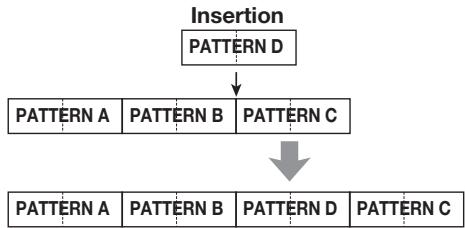

- Pour insérer un nouveau Pattern dans un morceau

Rendez-vous au point d'insertion du Pattern et effectuez les étapes 4-7. Cela insère un Pattern à l'emplacement actuel, et repousse tous les Patterns suivants de la longueur du Pattern inséré.

- Pour supprimer un Pattern

Avec les touches scourer gauche/droite, accedez au Pattern à supprimer et pressez [EDIT] pour passer en écran d'édition d' événement. Avec ces mêmes touches, Sélectionnez "PTN", et pressez [DELETE/ERASE]. Quand l'information de Pattern est suprimée, "PTN" devient PTN", signifiant que le Pattern précédent continue sur cette zone. Voir page 42 pour des détails sur la programmation/édition d' événement.

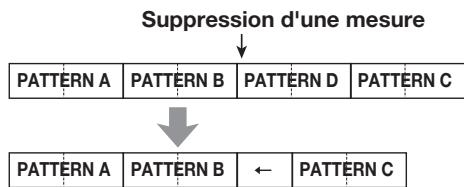

- Pour supprimer une mesure spécifique

Accédez au début de celle-ci et pressez [DELETE/ERASE]. La mesure est supprimée, les événements suivants avancent d'une mesure.

9. Pour terminer la programmation, presse la touche STOP [■].

La touche REC [] s'eteint et la programmation pas a pas du morceau est terminée.

Création d'un morceau par programmation en temps réel

En mode Song, vous pouvez affecter différents Patterns aux 13 pads et les déclencher avec les pads. Cela vous permet de jouer l'accompagnement d'une prestation en frappant les pads pour changer de Pattern. Cela peut aussi être employé pour enchainer en temps réel les Patterns d'un morceau, comme décrit ci-dessous.

ASTUCE

Le fonctionnement des pads en mode Song ressemble à celui du mode de lecture Groove ( p. 48). Toutefois, en mode Song, il n'est pas possible de faire jour simulantément plusieurs Patterns. Le changement de Pattern n'est possible que sur les mesures ou temps.

Affectation de Patterns aux pads

Cette section déscrit comment affecter aux pads les Patterns à utiliser dans un morceau.

NOTE

L'affection des Patterns faite en mode Song est différente de cette faite en mode de lecture Groove ( p. 48). Ces réglages n'interagissant pas entre eux.

1. Pressez la touche [SONG] pour activer le mode Song et utiliser les touches VALUE [+] /[-] pour selectionner un morceau pour lequel “EMPTY” s'affiche.

ASTUCE

• Avec les réglages par défaut, les morceaux 0 - 9 contiennent déjà des Patterns affectés aux pads.
  Avec les réglages par défaut, les morceaux 10 - 99 (pour lesquels

"EMPTY" s'affiche) ont automatiquement la même affectation de Patterns que celle employée dans le morceau préalablement sélectionné.

2. Pressez la touche [BANK].

L'écran servant à divers réglages de pad apparait.

3. Pressez le pad auquel vous désirez affecter un Pattern.

Le pad s'allume et un Pattern peut être choisi.

4. Utilisez les touches VALUE [+]/[-] pour sélectionner un Pattern à affecter au pad.

5. Repétez les étapes 3 - 4 pour affecter des Patterns aux autres pads de la même façon.

6. Quand le réglage est terminé, pressez [BANK] ou [EXIT].

L'écran de l'étape 1 réapparait.

ASTUCE

L'information de Pattern est mémorisée séparément pour chaque morceau.

Changement de la methode de lecture de Pattern pour chaque pad

Vou puevez changer la façon dont un Pattern joue en mode Song, par exemple transposer la piste de basse.

1. En mode Song, sélectionnez le morceau dont vous poulez changer les réglages et pressez [BANK].

L'écran servant à divers réglages de pad apparait.

2. Pressez le pad dont vous désirez changer les réglages.

Le pad s'allume, indiquant qu'il est seLECTIONné pour l'opération.

3. Avec les touches curseur gauche/ droite, selectionnez un paramètre.

Les paramètres disponibles pour chaque pad et leur plage de réglage sont disponibles dans ce tableau.

Type de paramètre	Description	Plage de réglage
PATTERN	Numéro et nom du Pattern affecté au pad	000 – 510
ROOT	Tonique de piste de basse	E - D#
NEXT	Action lors du changement de Pattern	P00 - P12
		F00 - F12
		StP

Si la tonique régée pour un Pattern avec BASS KEY ( p. 64) et celle régée pour le morceau différent, la phrase de basse est transposée pour correspondre à la tonique programmée pour le morceau. Par exemple, si la tonique du Pattern est régée sur C pour la phrase “G - A - B”, et que la tonique du morceau est régée sur D, la phrase produit sera “A - B- C#”.

Le paramètre NEXT déterminé l'action obtenue quand un pad est pressé pour changer de Pattern et quand un Pattern a fini de jouer.

P00-P12

Quand le Pattern est terminé, le Pattern du pad spécifique (00 - 09: pads 0 - 9, 10: pad [+], 11: pad [x], 12: pad [()]) est appelé.

F00-F12

Le Pattern change au prochain temps et quand il est terminé, le Pattern du pad spécifique est lu.

StP

La reproduction s'arrête à la fin du Pattern.

4. Utilisez les touches VALUE [+]/[-] pour changer la valeur de réglage.

Répétez les étapes 2 - 4 pour faire de la même façon les réglages pour les autres pads.

5. Quand le réglage est fini, presse la touche [BANK] ou la touche [EXIT].

L'unité returne en mode Song.

■ Emploi des pads pour programmer un morceau en temps réel

Cette section déscrit comment programmer en temps réel en frappant les pads auxquels les Patterns ont été affectés.

1. En mode Song, sélectionnez le morceau pour lequelaccomplir la programmation en temps réel.

ASTUCE

• Les morceaux 0 - 9 ont déjà des Patterns affectés aux pads.
• Vous pouvez affecter vous-même des Patterns aux pads (voir page 37).

2. Pressez la touche PLAY [▶] en tenant enforcée la touche REC [●].

REC [ ] et PLAY [ ] s'allument et le morceau est pret a la programmation en temps reel.

3. Frappez le pad auquel le premier Pattern est affecté.

Dés que vous frappez le pad, l'enregistrement en temps réel commence et le Pattern joue. La mesure et le temps actuels, ainsi que le numéro de morceau actuel, sont affichés.

4. Pour changer de Pattern, frappez le pad voulu durant la dernière mesure precedant le changement.

Son Pattern passe en attente et il démarre au début de la mesure suivante. Le pad en attente clignote.

NOTE

Si vous frappez un pad dont le paramètre NEXT ( p. 38) est regle sur "F00 - F12", le

Pattern ne changera pas à la fin de la mesure mais à la fin du temps.

5. Programmez les Patterns restants comme décrit à l'objet 4.

6. Pour terminer la programmation, presse la touche STOP [■].

REC [●] et PLAY [▶] s'éteignent et la programmation en temps réel du morceau est finie.

ASTUCE

• Pour affecter un Pattern de fin (final ou ending) à un pad, réglez le paramètre NEXT sur "StP", afin que la programmation en temps réel s'arrête automatiquement.
• Un morceau créé par programmation en temps réel peut ensuite être édté par programmation pas à pas.

Création d'un morceau par programmation FAST

La méthode FAST (Formula Assisted Song Translatorer) développée par ZOOM utilise des formules simples pour spécifique les Patterns employés dans tout un morceau, qui est ainsi écrit en une seule opération.

Les symboles de formule sont programmés à l'aide des 13 pads. La fonction de chaque pad durant la programmation FAST est donnée dans l'illustration ci-dessous.

Les règles de base pour creer une série de Patterns rhytmiques sont les suivantes.

- Enchainement de Patterns

Utilisez le symbole "+" pour enchainer les Patterns rhythmiques. Par exemple, programmer 0 + 1 + 2 entraînera la série de jeu de Patterns rhythmiques suivante.

- Répartition de Pattern

Utilisez le symbole "x" (multiplication) pour specifier les répetitions de Pattern. Comme en arithmetique normale, "x" a priorité sur "+" Par exemple, saisir 0 + 1× 2 + 2 donne la sequence de jeu de Patterns rhythmiques suivante.

PATTERN0 PATTERN1 PATTERN1 PATTERN2

- Repétition de plusieurs Patterns

Utilisez les symboles “(“ et “)” (parenthèses ouvrante et fermante) pour réunir un groupe de Patterns en vue d'une répétition. Les formules entre parenthèses ont priorité sur les autres formules. Par exemple, saisir 0 + (1 + 2)× 2 + 3 donnera la série de jeu de Patterns rhytmiques suivant.

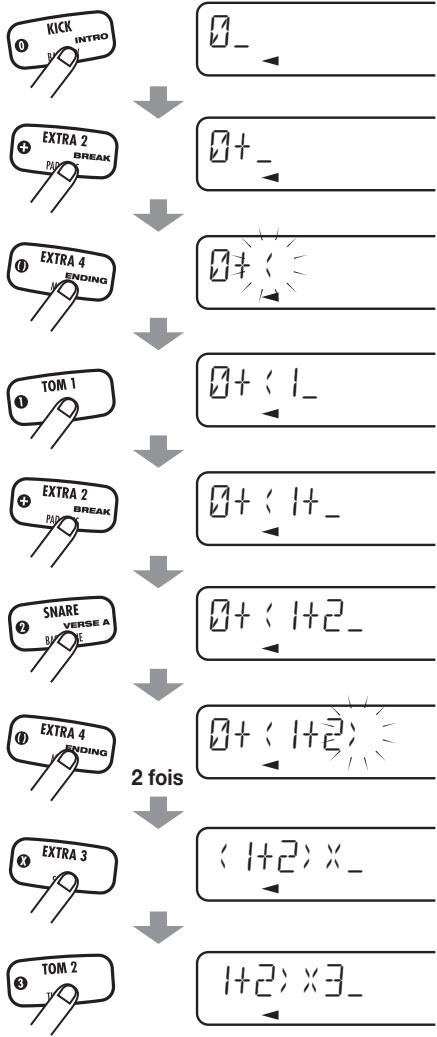

Un exemple de creation de la série de Patterns rhythmiques 0 + (1 + 2)× 3 est donné ci-après.

ASTUCE

Si la formule dépasse 7 chiffres, les caractères/symboles programmes antérieurement sont repoussés hors de l'afficheur. Pour voir la partie ainsi masquée, utilisez les touches curseur gauche/droite pour déplacer l'affichage.

NOTE

• La méthode FAST ne peut être utilisée que pour écrire un morceau d'un seul coup, du début à la fin. La programmation partielle de Patterns en cours de morceau n'est pas possible.
• Pour éditer un morceau qui a été écrit par cette méthode, éditez la formule, puis réécriviez la totalité du morceau ou utilisez la programmation pas à pas.

1. Pressez la touche [SONG] pour activer le mode Song et utilisez les touches VALUE [+] /[-] afin de sélectionner un morceau pour lequel “EMPTY” s'affiche.

NOTE

Si vous sélectionné un morceau existant et écrivez dedans par programmation FAST, la totalité du contenu précédent de ce morceau sera écrasée. Utilisez cette fonction avec précaution.

2. Pressez la touche [FUNCTION] puis la touche REC [●].

"FAST" apparait brievement dans l'afficheur. Ensuite, un curseur ayant la forme d'unTrait de soulignement apparait à l'emplacement du premier caractère. La programmation FAST est maintainant possible.

3. Utilisez les pads pour programmer une formule.

La méthode de programmation est expliquée en page 40.

Si vous faites une erreur durant la programmation, vous pouvez la corriger comme suit.

- Suppression d'un chiffre/symbole

Utilisez les touches curseur gauche/droite pour déplacer le segment clignotant sur le chiffre/ symbole à supprimer et pressez la touche [DELETE/ERASE].

- Insertion d'un chiffre/symbole

Utilisez les touches curseur gauche/droite pour déplacer le segment clignotant sur le point où vous désirez insérer un chiffre ou un symbole et programmez le nouveau chiffre/symbole.

4. Quand la programmation par formule est terminée, presse la touche [FUNCTION].

Le morceau est écrit et la programmation FAST se termine.

NOTE

Si la formule programmée contient une erreur de syntaxe, "SYTXERR" s'affiche quand vous pressez la touche [FUNCTION]. Àpres un instant, l'écran de programmation de formule réapparait. Corrigez la partie erronée et refaites la procédure d'écriture.

Programmation d'information d'événement

En dehors des informations de Pattern, vous pouvez programmer diverses autres informations

(appelées données d'évenement) pour un morceau, telles que le tempo, le format de mesure et le volume. Vous pouvez progressivement faire disparaître le volume ou changer de son de kit de batterie ou de programme de basse en tout point du morceau. Pour ajouter des données d'évenement à un morceau dont les Patterns ont déjà été programmés, utilisez la méthode de programmation pas à pas.

1. En mode Song, sélectionnez le morceau dans lequel vous désirez programmer un événement.

2. Pressez la touche REC [●].

La touche REC [ ] s'allume et la programmation pas a pas devient possible pour le morceau.

3. Accédez à la position où vous désirez programmerme une information d'événement.

Pour savoir comment déplacer la position actuelle, voir page 35.

Aux endroits ou estprogramme un typequelconque d'information d'évenement y compris une information de Pattern, "EVENT" s'affiche (voir illustration ci-dessous).

ASTUCE

En utilisant les touches VALUE [+] / [-] durant la programmation pas a pas d'un morceau, vous pouvez acceder directement aux événements antérieurs ou ultérieurs.

4. Pressez la touche [EDIT].

Vos pouvez maintainant selectionner le type d'évenement à programmer/éditer.

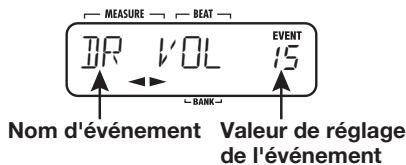

5. Utilisez les touches curseur gauche/ droite pour selectionner le type d'événement à programmer.

Les types d'évenement disponibles sont disponibles dans le tableau suivant.

Type d'événement	Description	Plage de réglage
PTN	Numéro de Pattern	000 – 510
TIMSIG	Format de mesure	1 – 8(1/4 – 8/4)
ROOT	Tonique de la piste deasse	E – D#
TEMPO	Tempo	40 – 250
DR VOL	Volume de la piste de batterie	0 – 15
BS VOL	Volume de la piste de basse	0 – 15
DR KIT	Kit de batterie	0 – 126
BS PRG	Programme de basse	0 – 11

Si vous sélectionné un événement dont une information a déjà été programmée à l'emplacement actuel, le nom de l' événement et sa valeur s'affichent (en pressant les touches VALUE [+]/[-] dans ces conditions, vous pouvez changer le réglage).

Si vous scélectionné un événement pour lequel aucune information n'a été programmée à l'emplacement actuel, “←xxx” (ou xxx est le nom d' événement) s'affiche. Cela signifie que l'information précédente concernant le même type d' événement reste en vigueur. L'illustration suivante montre un exemple d'affichage quand l' événement TEMPO est scélectionné.

ASTUCE

• Si vous programmez une information de tempo au début d'un morceau, le morceau jouera toujours à ce tempo quels que soient les réglages actuels de tempo.
• Si la tonique régée pour un Pattern avec BASS KEY ( p.64) et celle régée pour le morceau différent, la phrase de basse est transposée pour correspondre à la tonique programmée pour le morceau. Par exemple, si la tonique du Pattern est régée sur C pour la phrase "G - A - B", et que la tonique du morceau est régée sur D, la phrase produit sera "A - B-C#"

6. Utilisez les touches VALUE [+] / [-] pour programmer la valeur de réglage.

Quand vous spécifiez la valeur de réglage avec les touches VALUE [+] /[-], “←xxx” (ou xxx est le nom d'évenement) se change simplement en nom d'évenement. Cela indique qu'une nouvelle information d'évenement a été programmée à l'emplacement actuel.

7. Quand l'information d'événement a été programmée à l'emplacement actuel, pressez [EXIT] pour returner à l'écran de programmation de morceau pas à pas.

Si nécessaire, repétez les étapes 3 - 7 pour d'autres événements.

Pour éoperator des informations d'événements qui ont déjà été programmesés,procédez comme suit.

- Pour supprimer un événement

Appelez l'évenement à supprimer et pressez la touche [DELETE/ERASE].

Pour changer la valeur de réglage d'un événement

Appelez l'évenement à éoperator et utilisez les touches VALUE [+]/[-] pour changer la valeur.

8. Pour terminer la programmation d'événement, pressez ISTOP [■].

La touche REC [ ] s'eteint et la programmation de morceau pas a pas est terminée.

Lecture d'un morceau

Cette section montre comment selectionner et reproduce un morceau que vous avez créé.

1. Pressez la touche [SONG].

La touche [SONG] s'allume et la RT-223 passe en mode Song. L'affichage indique le nom et le numero du morceau actuelflement selectionné.

2. Utilisez les touches VALUE [+] /[-] pour sélectionner le morceau que vous désirez reproductive et pressez la touche PLAY [▶].

Le morceau sélectionné est produit.

3. Pour stopper la reproduction du morceau, presse la touche STOP [■].

ASTUCE

Quand le morceau est terminé, vous pouvez utiliser les touches curseur gauche/droite pour déplacer la position actuelle par unités d'une mesure.

Edition d'un morceau

Cette section déscrit comment vous pouvez éditer un morceau que vous avez créé.

Copie d'une plage de mesures

Une partie de morceau spécifiée comme une plage de mesures peut être copiee ailleurs. C'est utile pour reproductive repetitivement un certain passage.

1. Pressez la touche [SONG].

La RT-223onne en mode Song et I'ecran de selection de morceau apparait.

2. Utilisez les touches VALUE [+] / [-] pour sélectionner le morceau à éditer.

3. Pressez la touche REC [●].

La touche s'allume et la programmation de morceau pas a pas devient possible.

4. Pressez la touche [EDIT] en tenant enforcée la touche [INSERT/COPY].

L'affichage change comme suit. Dans cet écran, vous pouvez spécifique la mesure de début de copie.

5. Utilisez les touches VALUE [+] /[-] pour sélectionner la mesure de début de la plage à copier. Puis pressez la touche [INSERT/COPY].

L'affichage change comme suit. Dans cet écran, vous pouvez spécifique la mesure de fin de copie.

6. Utilisez les touches VALUE [+] /[-] pour sélectionner la dernière

mesure de la plage à copier. Puis presse la touche [INSERT/COPY].

L'affichage change comme suit. Dans cet écran, vous pouvez spécifier le point d'insertion de la plage copiee.

Point d'insertion de la plaque copiee

1. Utilisez les touches VALUE [+]/[-] pour selectionner le point où la plage copiee doit etre inseree.
2. Pour effectuer la copie, presse la touche [INSERT/COPY].

"DONE" s'affiche et le point "End" recule du nombre de mesures copieées. En pressant la touche [EXIT] à la place de la touche [INSERT/COPY], vous pouvez annuler la procédure et returner à l' étape précédente.

1. Pour terminer l'édition, presse la touche STOP [■].

La programmation de morceau pas à pas est terminée et la RT-223 revient en mode Song.

Copied'un morceau

Le morceau sélectionné peut être copied dans un autre numéro de morceau. C'est utile pour créé des variations d'un même morceau.

NOTE

Quand vous effectuez le processus de copie, tout morceau existant à l'emplacement de destination est écrasé. Utilisez cette fonction avec précaution.

1. En mode Song, Sélectionné le morceau source de la copie.
2. Pressez la touche [INSERT/COPY].

La touche [INSERT/COPY] clignote et le morceau actuel est selectionné comme source de la copie.
3. Utilisez les touches VALUE [+] / [-] pour sélectionner le numéro du morceau de destination.

ASTUCE

Quand vous sélectionnez un morceau vide, l'indication "E" apparait a droite du numero de morceau.

NOTE

Le morceau actuel ne peut pas etre la destination de la copie.

1. Pour effectuer la copie, presse la touche [INSERT/COPY].

2. Si un morceau vide a été choisi comme destination de la copie

Le processus de copie s'effectue quand vous presse la touche [INSERT/COPY].

• Si un morceau existant a été choisi comme destination de la copie

"REPLACE"s'affiche quand vous pressez [INSERT/COPY]. Pour effectuer la copie, pressez une fois encore la touche [INSERT/ COPY].

Quand le processus de copie est effectué, "DONE" s'affiche et l'unité revient en mode Song. En pressant [EXIT] à la place de [INSERT/ COPY], vous pouvez annuler le processus en cours et returner au mode Song.

Effacement d'un morceau

Voupeuze effacer le contenu du morceau actuellément selectionné pour le ramener à un statut vierge.

NOTE

Un morceau efface ne peut pas etre restauré. Utilisez cette fonction avec précaution.

1. En mode Song, sélectionnez le morceau à effacer.
2. Pressez la touche [DELETE/ERASE].

La touche [DELETE/ERASE] clignote et l'indication de nom/Numero de morceau ainsi que "DELETE" s'affichent alternatively.
3. Pour effectuer l'effacement, presssez une fois encore la touche [DELETE/ ERASE].

Quand le processus d'effacement est effectué, "DONE" s'affiche et l'unité revient en mode Song. En pressant [EXIT] à la place de [DELETE/ERASE], vous pouvez annuler le processus en cours et returner au mode Song.

Appellation d'un morceau

Quand vous avez selectionné un morceau vide et créé un nouveau morceau, le nom "SONGxxx" (ou xxx est le numero de morceau) lui est automatiquement affecté. Vous pouvez changer ce nom par la suite.

1. En mode Song, sélectionnez le morceau dont vous désirez changer le nom.

1. Pressez la touche [EDIT].

Le caractère actuellément sélectionné dans le nom de morceau clignote.

1. Utilisez les touches curseur gauche/ droite pour déplacer le curseur et utilisez les touches VALUE [+] /[-] pour selectionner le caractère.

Pour des informations sur les caractères disponibles, voir page 33.

1. Repétez l'étépe 3 jusqu'à ce que le nom soit terminé.
2. Quand la programmation du nom est finie, pressez la touche [EXIT].

Le nom est accepté et la RT-223 returne en mode Song.

Déclencher les Patterns avec les pads (Mode de lecture Groove)

Cette section déscrit le mode de lecture Groove ("GroovePlay"). Dans ce mode, les 13 pads déclenchent les Patterns qui leur sont affectés. Cela permet un changement rapide de Pattern durant une interprétable. Jusqu'à 4 Patterns peuvent être joués simultanément, vous permettant de reproduce deux Patterns avec des formats de mesure différents ou deux fois le même Pattern, décalé d'un temps pour créé un rythme complexe.

1. Pressez simultanément la touche [SONG] et la touche [PATTERN].

La RT-223 passes en mode de lecture Groove Les touches [SONG] et [PATTERN] sont toutes deux allumées. L'écran affiche le nom et le numéro du morceau actuellement sélectionné.

NOTE

En mode de lecture Groove, tous les Patterns sont joués au tempo du morceau actuellément sélectionné. Si nécessaire, vous pouvez saisir le tempo désiré en début de morceau ( p. 42).

2. Essayez le son en pressant n'importe. quel pad.

Dans les conditions d'usine par défaut, la RT-223 a 13 Patterns spécialement concus pour la lecture Groove affectés aux pads. Si un pad est gardé pressé, le Pattern qui lui est affecté est joué répetitivement. L'intensité avec laquelle le pad est frappé contrôle le volume général du Pattern. Tant que le pad est pressé, le nom et le nombre du Pattern s'affichent

3. Pour changer le Pattern affecté à un pad, maintenez le pad enforcé et utilisez les touches VALUE [+] /[-] pour sélectionner le nouveau Pattern.

Si la touche VALUE [-] est pressée alors que "0" est affché, ou si la touche VALUE [+] est pressée alors que "510" est affché, "PAD" s'affiche. A la place d'un Pattern, un pad pour lequel "PAD" est seLECTIONné fera jour le son unique originellement alloué au pad ( comme une grande caisse ou une caisse claire).

NOTE

• L'affection de Patterns faite en mode de lecture Groove et celle faite en mode Song ( p. 37) différent et sont independantes l'une de l'autre
• Les Patterns affectés aux pads sont mémorisés même après extinction.

4. Pour qu'un Pattern soit répété même après relâchement du pad, frappez le pad en tenant enforcée la touche [REPEAT/STEP].

Le Pattern sera mis en boucle même si vous relâchéz le pad. Pour stopper la boucle, frappez une nouvelle fois le pad. L'appareil returne en lecture Groove normale.

5. Pour faire jouer simultanément plusieurs Patterns, presse plusieurs pads ensemble.

Jusqu'à 4 Patterns peuvent être joués simultanément, au même tempo. Il est aussi possible de légèrement décaler le timing quand vous frappez les pads.

NOTE

Si 5 pads ou plus sont pressés, seuls les Patterns des 4 derniers pads seront joués.

6. Pour reproduce un morceau tandis que la lecture Groove se poursuit dans le fond, utilisez les touches VALUE [+] /[-] pour selectionner le numero de morceau et pressez la touche PLAY [▶].

En mode de lecture Groove, la touche PLAY [▶] et la touche STOP [■] peuvent servir à lancer ou arrêter le morceau actuellément sélectionné. Meme quand un morceau est reproduit, jusqu'à 4 Patterns affectés aux pads peuvent être déclenchés.

ASTUCE

Durant la lecture Groove, le fonctionnement des pads (pression/relachement) est détecté selon un intervalle correspondant à la valeur de quantification (la note la plus courte).

Cela a pour but de synchroniser les autres Grooves et morceaux joués en même temps. Jouer avec un timing rapide est par conséquent facilité par le choix d'une valeur de quantificationasse. Pour jouer avec de petits décalages de timing, choisissez un réglage de quantification plus élevé.

NOTE

En mode de lecture Groove, l'edition de morceau n'est pas possible.

7. Pour quitter le mode de lecture Groove, pressez la touche [SONG] ou la touche [PATTERN].

Diverses fonctions du kit de batterie (mode Kit)

La RT-223 comprend 70 types de kit de batterie. Cette section déscrit comment vous pouvezisser toute propre kit de batterie ou éditer un kit existant.

Création d'un kit de batterie original

Pour creer votre propre kit de batterie, vous selectionnez dessons de batterie et de percussion et les affectez aux pads (13 pads x 3 banques), conjointement à d'autres réglages comme le panoramaque.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne en mode Pattern.

2. Pressez la touche [DRUM] puis la touche [KIT/PROG].

L'écran de sélection de kit de batterie apparait.

3. Utilisez les touches VALUE [+]/[-] pour sélectionner un kit de batterie, puis pressez la touche [EDIT].

Le menu pour faire les réglages individuels de pad apparait.

4. Utilisez la touche [BANK] et les 13 pads pour selectionner un pad.

Le pad choisi s'allume et le réglage peut être fait.

5. Utilisez les touches curseur gauche/ droite pour selectionner un des éléments suivants.

- Nom du son

Parmi lessons simples de batterie et de percussion mémorisés dans la RT-223, selectionnez le son affecté au pad. Chaque son est identifié par un numero. Pour une liste des sons disponibles, voir à la fin de ce manuel.

PITCH (Hauteur)

Vous permet d'affiner la hauteur du son de batterie affecté à chaque pad. La plage de réglage est -7.9 - 0 (hauteur de referencia) - +7.9. Le réglage peut être fait par pas de 0.1 (1 / 10^e de demi-ton).

- INSTLVL (Instrument level ou niveau d'instrument)

Règle le volume de chaque pad dans la plage de 0 à 15.

PAN (Panoramaque)

Régle la position gauche/droite de chaque pad quand la reproduction est en stéreo. La plage de réglage est L63 (extreme gauche) - 0 (centre) - R63 (extreme droite).

- VGROUP (Voice group ou groupe de voix)

Ce réglage déterminé le type d'action obtenu quand le même pad est frappé successivement (PL/MN), et le groupe auquel le pad apparait (0 - 7). La plage de réglage est PL0 - PL7 et MN0 - MN7.

Si vous sélectionnez PL (polyphonique) pour un pad, le son précédent produit par le pad continue de jouer par-dessus le nouveau son quand vous frappez plusieurs fois le pad. Si vous sélectionnez MN (monophonique) pour un pad, le son préalablement déclenché par le pad sera coupé par le nouveau son lorsque vous frapperez le pad répetitivement.

Les réglages numériques 0 - 7 déterminent le groupe auquel appartient un pad (0: pas de groupe, 1 - 7: groupe 1 - 7). Lessons des pads appartenant à un même groupe ne peuvent pas être produits en même temps. En affectant les pads de la charleston ouverte et de la charleston fermée au même groupe, le son de charleston ouverte sera coupé quand vous déclencherez le son de la charleston fermée, pour obtenir un effet naturel.

Les numéroes de groupe 0 - 7 s'appliquent à la fois au mode PL et au mode MN. Par conséquent, les pads régés sur PL1 et leurs régés sur MN1 ne pourront pas journ ensemble.

- SENDLVL (Send level ou niveau d'envoi)

Règle le niveau du signal envoyé à l'effect REVERB. La plage de réglage est 0 - 100.

Ce réglage est fait séparément pour chaque pad et est indépendant du réglage du niveau d'envoi général du kit de batterie ( p. 56) fait en mode d'effet.

Pour contrôle individuellement l'intensité d'effet pour chaque pad, il est préférible de régler le niveau d'envoi du mode d'effet à 0 et de régler le paramètre SENDLVL pour chaque pad.

NOTE

Si le paramètre KICKDRY du patch actuellément sélectionné pour l'effet Reverb est régle sur ON, changer le niveau d'envoi d'un pad auquel un son de grossse caisse est affecté (pad 0 de la banque de pads 1/2) n'a pas d'effet. Pour commuter on ou off le paramètre KICKDRY, suivez les étapes décrites dans la section "Edition des patches d'effet".

KITNAME (nom du kit de batterie)

Vouspermet dechangerelemod du kit debatterie ( p.53)

6. Utilisez les touches VALUE [+] /[-] pour régler la valeur.

7. Repérez les étapes 4 - 6 pour régler les autres pads.

8. Quand le réglage est terminé, pressez la touche [EXIT].

Les réglages sont automatiquement sauvegardés et l'écran de selection de kit de batterie réapparait. Pour returner au mode Pattern, pressez la touche [PATTERN].

Copie d'un kit de batterie/ Retour d'un kit de batterie à ses réglages d'usine par défaut

Vou puevez copier le kit de batterie actuellément selectionné dans un autre emplacement. C'est utile pour copier un kit de batterie pré-programmé puis ne changer qu'une partie de celui-ci afin de rapidement créé votre propre original.

En spécifierant le même kit de batterie à la fois comme source et comme destination de la copie, vous pouvez ramener ce kit à ses réglages d'usine par défaut.

NOTE

Quand la copie est executée, le contenu du kit de batterie selectionné comme destination de la copie est écrasé. Utilisez cette fonction avec précaution.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne en mode Pattern.

2. Pressez la touche [DRUM] puis la touche [KIT/PROG].

L'écran de sélection de kit de batterie apparait.

3. Utilisez les touches VALUE [+] /[-] pour sélectionner le kit de batterie à utiliser comme source de la copie.

4. Pressez la touche [INSERT/COPY].

La touche [INSERT/COPY] clignote et le kit de batterie actuel est selectionné comme source de la copie.

1. Utilisez les touches VALUE [+] /[-] pour selectionner le numéro du kit de batterie destination de la copie.

Pour ramener un kit de batterie à ses réglages d'usine par défaut, Sélectionnez le même numéro comme source et comme destination de la copie (l'indication "COPY" s'affiche). Puis passez à l'étape 6.

6. Pour executer la copie, pressez la touche [INSERT/COPY].

• Si un numéro de kit de batterie différent est sélectionné pour la source et la destination de la copie

La copie s'effectue quand vous pressez la touche [INSERT/COPY].

• Si vous avez sélectionné le même kit de batterie comme source et comme destination de la copie

Les indications "FACTORY" (Usine) et "REVERT" (Restauration) alterment dans l'afficheur quand vous pressez la touche [INSERT/COPY]. Pour executer la restauration des réglages d'usine, pressez une fois encore la touche [INSERT/COPY].

Quand la copie est terminée, l'indication "DONE" apparait et la RT-223 returne à l'écran de selection de kit de batterie. Si vous pressez la touche [EXIT] à la place de la touche [INSERT/COPY], le processus est annulé et la RT-223 returne à l'écran de selection de kit de batterie.

Appellation d'un kit de batterie

Pour donner un nom à un kit de batterie ou changer un nom existant, procédez comme suit.

1. Pressez la touche [PATTERN].

La touche [PATTERN] s'allume et la RT-223onne en mode Pattern.

2. Pressez la touche [DRUM] puis la touche [KIT/PROG].

L'écran de sélection de kit de batterie apparait.

3. Utilisez les touches VALUE [+]/[-] pour sélectionner le kit de batterie dont vous désirez modifier le nom.

Un menu destiné aux réglages individuels de pad apparait.

4. Utilisez les touches curseur gauche/ droite pour faire s'afficher "KITNAME".

Après un instant, le nom du kit de batterie actuel apparait. Le caractère actuellément sélectionné dans le nom du kit de batterie clignote.

ASTUCE

Le paramètre "KITNAME" s'applique à tous les pads.

5. Utilisez les touches curseur gauche/ droite pour déplacer le curseur et utilisez les touches VALUE [+] /[-] pour sélectionner le caractère.

Pour des informations sur les caractères disponibles, voir page 33.

6. Répétez l' étape 5 jusqu'à ce que le nom soit terminé.

7. Quand la programmation du nom est terminée, pressez la touche [EXIT].

Le nouveau nom est accepté et l'écran de seLECTION de kit de batterie réapparait.

Pour returner en mode Pattern, pressez la touche [PATTERN].

Emploi des effets (mode d'effet)

Cette section explique les effets qui peuvent etre utilisés avec le kit de batterie/programme de basse.

A propos des effets

La RT-223 comprend deux types d'effet. L'effect COMP EQ vous permet de directement façonner le son général du kit de batterie/programme de basse. L'effect REVERB est mixé avec le son d'origine du kit de batterie/programme de basse. Ces deux types d'effet peuvent être utilisés simultanément et peuvent être individuellement commutes on et off. Les caractéristiques de chaque type d'effet sont décrites ci-dessous.

Effet COMP EQ

L'effect COMP EQ est inséré sur le trajet de sortie du signal de kit de batterie/programme de basse et comprend des fonctions telles que compresseur et simulation de son basse fidélité (Low-fi).

Effet REVERB

L'effet REVERB de la RT-223 vous permet de régler l'intensité d'effet en contrôlant le niveau de signal envoyé du kit de batterie et du programme de basse à l'effet. Le signal traité par l'effet REVERB est ensuite ajoute au signal stéreo final. Pour le kit de batterie, vous pouvez également régler individuellement le niveau d'envoi pour chaque son instrumental.

ASTUCE

En mode d'effet, vous reglez le niveau d'envoi général du kit de batterie/programme de basse. Pour régler individuellement le niveau d'envoi des instruments du kit de batterie, faites un réglage du niveau d'envoi par pad en mode kit ( p.51).

A propos des patches

L'effet COMP EQ et l'effet REVERB comprehennent différents types d'effet qui déterminant la catégorie de l'effet et différents paramètres d'effet qui déterminent l'intensité et d'autres aspects de l'effet. En sélectionnant d'abord un type d'effet puis en réglient ses paramètres, vous pouze obtenir une grande variété de caractéristiques sonores. L'ensemble de ces réglages d'effet modifiés s'appellent un patch. Mémoriser et rappeler les patches permet d'instantanément changer les réglages d'effet. La RT-223 vous permet d'utiliser 40 patches pour l'effet COMP EQ et pour l'effet REVERB.

Emploi de l'effet COMP EQ

Cette section déscrit comment utiliser l'effect COMP EQ.

1. En mode Pattern, Song ou de lecture Groove, pressez plusieurs fois la touche [COMP EQ] pour qu'elle s'allume.

La RT-223onne en mode d'effet et I'effet COMP EQ s'active. L'affichage change comme suit.

1. Utilisez les touches VALUE [+] /[-] pour sélectionner le patch à employer.

Le nouveau patch est immédiatement appelé.

ASTUCE

• Quand vous sélectionnez un patch vide, l'indication "EMPTY" s'affiche. Dans ce cas, le son ne change pas.

• Si un Pattern ou morceau jouable est sélectionné en mode Pattern ou Song, presser la touche PLAY [▶] lancera la lecture du Pattern ou morceau. Cela vous permet de contrôler le son.

• Pour temporairement court-cuiter l'effect COMP EQ, presse la touche [COMP EQ] pour qu'elle s'éteigne.
  L'effet COMP EQ est désacté et l'indication "BYPASS" s'affiche. Pour réactiver l'effet COMP EQ, presse une fois encore la touche [COMP EQ].

• Quand le patch d'effet COMP EQ a ete selectionne, presse la touche [EXIT].

La RT-223 sort du mode d'effet et revient au mode précédent.

Emploi de l'effet REVERB

Cette section déscrit comment utiliser l'effect REVERB. Pour cet effet, vous sélectionnez d'abord le patch puis reglez séparément le niveau d'envoi du kit de batterie et du programme de basse.

1. En mode Pattern, Song ou de lecture Groove, pressez plusieurs fois la touche [REVERB] pour qu'elle s'allume.

La RT-223onne en mode d'effet et l'effet REVERB s'active.L'affichage change comme suit.

1. Utilisez les touches VALUE [+] /[-] pour sélectionner le patch à employer.

Le nouveau patch est immédiatement appelé.

ASTUCE

• Quand vous sélectionnez un patch vide, l'indication "EMPTY" s'affiche. Dans ce cas, le son ne change pas.

3. Pressez la touche [EDIT].

La touche [REVERB] clignote et l'écran d'édition de patch apparait.

4. Utilisez les touches curseur gauche/ droite pour faire s'afficher "DR SEND".

Cet écran vous permet de régler le niveau général d'envoi du kit de batterie.

ASTUCE

Vous pouvez changer individuellement le niveau d'envoi de chaque son de batterie/percussion. Pour cela, reglez le niveau d'envoi de chaque pad en mode kit ( p. 51).

5. Utilisez les touches VALUE [+] /[-] pour régler le niveau d'envoi du kit de batterie. Le niveau d'envoi peut être réglé dans la plage 0 - 100.

ASTUCE

L'effet REVERB comprend le paramètre KICKDRY qui exclut le son de grossse caisse du traitement par l'effet. Quand ce paramètre est sur ON, le son du pad 0 dans les banques de pads 1/2 n'est pas touché par l'effet REVERB (cela s'applique

si le niveau d'envoi du pad est monté en mode kit). Pour des informations sur la façon de commuter on et off le paramètre KICKDRY, voir la section "Edition des patches d'effet".

6. Utilisez les touches VALUE [+] /[-] pour faire s'afficher "BS SEND".

Cet écran vous permet de régler le niveau d'envoi du programme de basse.

7. Utilisez les touches VALUE [+] /[-] pour régler le niveau d'envoi du programme de basse.

8. Quand le niveau d'envoi du patch a eté régèle, pressez la touche [EXIT].

La RT-223 returne aux conditions de 1'etape 1.

9. Sauvegardez le patch actuel.

Pour des informations sur la façon de sauvégarder un patch d'effet, voir page 58.

NOTE

Le réglage de niveau d'envoi pour le kit de batterie/programme de basse est sauvégardé comme partie du patch. Si vous changez de patch sansémoriser d'abord le patch modifié, le contenu de votre édition est perdu.

10. Pour temporairement court-circuiter l'effect REVERB, pressez la touche [REVERB] pour qu'elle s'éteigne.

L'effet REVERB est coupé et l'indication "BYPASS" s'affiche. Pour reactiver l'effet REVERB, pressez une fois encore la touche [REVERB] pour qu'elle s'allume.

11. Pour quitter le réglage d'effet REVERB, pressez la touche [EXIT].

La RT-223 quitte le mode d'effet et returne au mode precedent.

Edition des patches d'effet

Pour éoperator un patch d'effet, vous sélectionné d'abord un type d'effet puis réglez ses paramétres pour affiner le son obtenu. Comme les différents types d'effet ont leurs propres paramétres d'effet, changer de type d'effet change aussi les paramétres. Un exemple des paramétres d'effet pour les types d'effet COMP EQ est donné ci-dessous.

Cette section explique comment éoperator les patches d'effet pour 1'effet COMP EQ et pour 1'effet REVERB.

1. Pressez la touche [COMP EQ] (pour éoperator l'effet COMP EQ) ou la touche [REVERB] (pour éoperator l'effet REVERB) plusieurs fois jusqu'à ce que la touche s'allume.

La RT-223onne en mode d'effet et I'ecran de selection de patch apparait.

1. Utilisez les touches VALUE [+] /[-] pour selectionner le patch à éditer.

ASTUCE

Pour changer l'intensité de l'effet REVERB, utilisez les touches curseur gauche/droite pour faire s'afficher "DR SEND" et réglez le niveau d'envoi.

1. Pressez la touche [EDIT].

La touche [COMP EQ] ou la touche [REVERB] clignote, et l'écran d'édition de patch apparait.

ASTUCE

Quand "EFFECT" s'affiche, vous pouvez utiliser les touches VALUE [+]/[-] pour commuter l'effet on/off.

1. Pressez une fois la touche curseur droite pour afficher l'indication du type d'effet.

1. Utilisez les touches VALUE [+] /[-] pour sélectionner le type d'effet à employerer.

ASTUCE

Si un Pattern ou morceau jouable est sélectionné en mode Pattern ou Song, presser la touche PLAY [▶] lancera la lecture du Pattern ou du morceau. Cela vous permet de contrôler le son.

1. Utilisez les touches curseur gauche/ droite pour selectionner le parametre d'effecte à editor.

Les paramètres d'effet affichés dépendent du type d'effet.

Dans l'illustration ci-dessous, MLTCOMP a eté sélectionné comme type d'effect COMP EQ, et le paramètre "XOVER H" est affché.

7. Utilisez les touches VALUE [+]/[-] pour changer la valeur de réglage.

Pour des informations sur les types et paramètres d'effet, voir l'appendice à la fin de ce manuel.

8. Répétez si nécessaire les étapes 6-7 pour régler d'autres paramètres d'effet.

ASTUCE

• Quand vous editedz l'effet COMP EQ, vous pouvez afficher "LEVEL" pour régler le niveau de volume général du patch.
• Quand vous editez l'effet REVERB, vous pouvez afficher "EFX LVL" pour régler la quantité de son d'effet mixée.
• Quand vous editez l'effet REVERB, vous pouvez afficher "KICKDRY" pour commuter individuellement l'effet on ou off sur le pad 0 des banques de pads 1/2 (généralement associé à la grossse caisse).

9. Quand vous avez fini d'editor le patch, pressez la touche [EXIT].

L'écran de sélection de patch réapparait. Pressez une fois [EXIT] pour quitter le mode d'effet.

NOTE

Si vous changez de patch sans d'abord memoriser le patch modifie, le contenu de votre edition sera perdu. Pour des informations sur la façon de memoriser un patch, voir la section suivante.

Mémorisation, échange ou initialisation des patches d'effet

Cette section explique comment memoriser un patch d'effet COMP EQ ou d'effet REVERB.

Si vous mémorisez un patch qui l'est déjà dans un autre emplacement, vous effectuez une copie du patch. Vous pouvez aussi échanger deux patches entre leurs emplacements respectifs ou utiliser cette méthode pour ramener un patch à ses réglages d'usine par défaut.

1. En écran de sélection de patch pour l'effect COMP EQ ou l'effect REVERB, sélectionnez le patch à memoriser ou échanger.

ASTUCE

• Vous pouvez aussiémoriser ou échanger des patches depuis l'écran d'edition de patch. Dans ce cas, c'est le patchédité qui seraémorisé ou échangé.
• Pour initiaiser un patch, Sélectionnez le patch que vous désirez ramener à ses réglages d'usine par défaut.

2. Pressez la touche [INSERT/COPY].

La touche [INSERT/COPY] clignote et le nom/ numero de patch ainsi que l'indication "STORE > alternent dans l'afficheur.

3. Utilisez les touches curseur gauche/ droite pour selectionner une action parmi "STORE > (mémorisation), "SWAP > (échange), ou "FACTORY" (initialisation).

Si vous avez selectionné "SWAP >", le nom/ numero de patch ainsi que l'indication "SWAP >" alternent dans l'afficheur.

Si vous avez selectionné "FACTORY", les indications "FACTORY" et "REVERT" alternent dans l'afficheur. Pour continuer avec la procédure d'initialisation, passez directement à l' étape 5.

4. Si vous avez selectionné "STORE >" ou "SWAP >", utilisez les touches VALUE [+]/[]- pour selectionner le numero du patch destination de la mémorisation ou de l'échange.

Quand la mémorisation (Store) a été sélectionnee, le patch actuel est mémorisé dans ce numéro de patch.

Quand l'échange (Swap) a été sélectionné, le patch actuel est échéged avec le patch ayant ce numéro.

5. Pour effectuer le processus, presse la touche [INSERT/COPY].

La mémorisation, l'échange ou l'initialisation selon les réglages d'usine est effectué et l'écran de seLECTION de patch réapparait. Si vous presse la touche [EXIT] à la place de la touche [INSERT/COPY], le processus correspondant est annulé.

Appellation d'un patch d'effet

Pour donner un nom à un patch de l'effet COMP EQ ou de l'effet REVERB, procédez comme suit.

1. En écran de sélection de patch pour l'effet COMP EQ ou l'effet REVERB, sélectionnez le patch dont vous désirez changer le nom.

Le nom et le numéro de patch s'affichent.

2. Pressez la touche [EDIT].

L'écran d'édition de patch apparait. L'écran affiche le type d'effet.

3. Utilisez les touches curseur gauche/ droite pour faire s'afficher "PATNAME".

Après un instant, le nom du patch actuel s'affiche.
Le caractère actuellément sélectionné dans le nom du patch clignote.

4. Utilisez les touches curseur gauche/ droite pour déplacer le curseur et utilisez les touches VALUE [+] /[-] pour sélectionner le caractère.

Pour des informations sur les caractères disponibles, voir page 33.

5. Repetez l'etape 4 jusqu'à ce que le nom soit terminé.

6. Quand la saisie du nom est terminée, presse la touche [EXIT].

L'écran de sélection de patch réapparait. Pressez une fois encore la touche [EXIT] pour quitter le mode d'effet.

NOTE

Si vous changez de patch sans avoir au préalable mémorisé le patch modifié, le contenu de votre édition sera perdu. Pour des informations sur la façon de mémoriser un patch, voir la section précédente.

Emploi du métronome (mode métronome)

La RT-223 intègre une fonction métronome idéale pour fournir un guide rythmique afin de vous entraîner. Elle vous permet aussi d'utiliser des mesures mixtes telles que des combinaisons à 2 + 3 ou 3 + 4 temps.

Types de mesure

Le métronome de la RT-223 supporte des mesures ayant comme unité de note (dénominateur) une noire ou une croche. Les nombres de temps (numérateurs) suivants peuvent être sélectionnés.

Dénominator (unité de note)	Numérique (nombres de temps)
Noire	1, 2, 3, 4, 2+3, 3+2, 3+3, 3+4, 4+3
Croche	6/8, 7/8, 12/8

Dans les mesures utilisant la noire comme unité, il y a 5 sous-types (C1, C2, C3, C4, C5) qui diffèrent par leur dynamique et leur détaïl de décompte. Par exemple, si une mesure 4/4 est sélectionnée, les variations C1 - C5 sont les suivantes.

NOTE

• Selon le type de mesure, certaines combinaisons dynamiques ne sont pas disponibles.
• Pour les mesures utilisant la croche comme dénominateur (6/8, 7/8, 12/8), la dynamique ne peut pas être changée.

Patterns de mesures mixtes

Quand you utilisez le métronome avec une mesure 5 / 4 ,you pouvez selectionner 2 + 3 ou 3+ 2 comme numérateur.

De la même façon, quand vous utilisez le métronome avec une mesure 7/4, vous pouvez selectionner 3 + 4 ou 4 + 3 , ce qui amène des façons différentes de batten la mesure.

Pour utiliser la fonction métronome, procédez comme suit.

1. En mode Pattern, Song ou de lecture Groove, presse la touche [METRONOME].

La touche [METRONOME] s'allume et la RT-223onne en mode métronome. L'écran affiche le nom du Pattern de métronome et le numéro du Pattern. Le nom du pattern est constitué d'une combinaison chiffre/symbole qui correspond au type de mesure et d'un chiffre qui correspond au réglage de dynamique. Pour une liste des rég吕es disponibles de mesure et de dynamique, voir page 60.

ASTUCE

• Quand la RT-223 est en mode métronome, tous les effets sont court-circuités etaucuntraitement d'effet n'est effectué.

2. Utilisez les touches VALUE [+] / [-] pour sélectionner le Pattern de métronome

3. Pour changer le son du métronome, pressez la touche [KIT/PROG] et utilisez les touches curseur gauche/ droite pour selectionner le son.

Leschoix de son suivants sont possibles pour le métronome.

Affichage	Indication et son correspondant
M-BELL	Son de métronome
M-CLICK	Son de métronome (click seulement)
STICK	Son de baguette
COWBELL	Son de cloche
HIGH-Q	Son de clic de synthétiseur

4. Pour quitter l'écran de sélection de son, presse la touche [EXIT].

L'écran revient aux conditions de l' étape 1.

5. Pour régler le tempo, presse la touche [TEMPO] puis utilisez les touches VALUE [+] /[-].

ASTUCE

Si vous frappez deux fois la touche [TEMPO], l'intervalle séparant vos frappes est pris comme valeur de noire (fonction de programmation manuelle "tap tempo").

6. Pour activer le son de métronome, pressez la touche PLAY [▶].

Le métronome commence à jouer. L'écran affiche alors la mesure actuelle en temps réel.

NOTE

Quand une pedale commutateur est connectée à la RT-223 et que sa fonction n'est pas reglee sur "TAP", elle est automatiquement reglee pour fonctionner comme pedale de demarrage/arret (Start/ Stop) quand le métronome est activé.

ASTUCE

Vous pouvez changer le son et le tempo du métronome pendant que celui-ci fonctionne.

7. Pour stopper le métronome, pressez la touche STOP [■].

8. Pour sortir du mode métronome, pressez la touche [PATTERN] ou la touche [SONG].

La RT-223 returne au mode Pattern ou au mode Song. Quand vous sortez du mode métronome, les effets ne sont plus court-circuités et le réglage d'origine de la pédale commutateur revient.

Si vous pressez la touche [EXIT] à cette étape, la RT-223 returne au mode précédent.

Changement de divers régles de la RT-223

La touche [FUNCTION] sert à faire divers réglages pour la RT-223. Les étapes de base pour employer la touche [FUNCTION] et les éléments réglibes sont décrites ci-dessous.

Procedure commune de réglage des fonctions

La touche [FUNCTION] est employée de la même façon pour la plupart des réglages. Les étapes de base sont les suivantes.

1. Pressez la touche [FUNCTION].

La touche [FUNCTION] clignote, indiquant que vous pouvez selectionner un réglage.

NOTE

Pour certains réglages, vous doivent d'abord seLECTIONner le Pattern avant de presser [FUNCTION], ou vous doivent d'abord arrêté la lecture. Pour des détails, voir la description individuelle des réglages.

2. Selon le réglage désiré, pressez un des pads 1 - 13 ou la touche [PATTERN].

Les 13 pads de la façade et la touche [PATTERN] servent à seLECTIONner les réglages. Le réglage est identifié par l'inscription sous le pad ou la touche, (donné entre parenthèses dans la liste suivante).

• Pad 0 (BASS KEY)

Etablit la hauteur de reférence pour le programme de basse et la tonique du Pattern.

• Pad 1 (MIX)

Règle le niveau de piste de batterie/piste de basse.

• Pad 2 (BASS TUNE)

Permet d'accorder un programme de basse.

• Pad 3 (TIME SIG)

Règle le format de mesure du Pattern.

• Pad 4 (PRE COUNT)

Commute on ou off le pré-compte et règle le nombre de temps.

• Pad 5 (QUANTIZE)

Règla valeur de quantification.

• Pad 6 (CLICK VOL)

Règle le volume du métronome.

• Pad 7 (BAR LENGTH)

Règle le nombre de mesures du Pattern.

• Pad 8 (FOOT SW)

Règle la fonction de la pédale commutateur.

• Pad 9 (SWING)

Règla quantité de swing pour la lecture.

• Pad [+] (PAD SENS)

Règle la sensibilité du pad.

• Pad [x] (SHIFT)

Décale le timing de lecture vers l'arrête ou l'avant.

• Pad [] (MIDI)

Règle on ou off la réception des messages de synchronisation MIDI et affecte un canal MIDI à chaque piste.

• Touche [PATTERN]

Affiche la capacité mémoire encore disponible.

NOTE

Pour certains réglages, le son ou la piste à régler doit être sélectionné après le choix du réglage.

3. Utilisez les touches VALUE [+]/[-] pour changer le réglage.

ASTUCE

Garder enforcée une touche VALUE [+] /[-] fait changer les nombres en continu.
- Pour changer rapidement un nombre, tenez enforcée une des touches VALUE [+]/[-] et pressé l'autre.
- Quand vous changez un réglage de fonction, le nouveau réglage entre immidiatement en vigueur. Pour returner

au réglage précédent, refaites la procédure de réglage.

4. Pressez une fois encore [FUNCTION] ou [EXIT].

Vous quittez le mode de réglage de fonction.

ASTUCE

La touche [FUNCTION] sert aussi à la reproduction du morceau de démonstration ( p. 8), à la programmation FAST ( p. 39) et à d'autres fonctions.

Réglages de fonction

Cette section explique les différents régles pouvant être faits et donne des informations sur leur plage de valeurs.

Réglage de la hauteur de référence du programme de basse (BASS KEY)

Plage de valeurs: C - B

Cela déterminé la hauteur affectée au pad dans la gamme de C à D. La note établie ici exprime aussi la tonique du Pattern. Quand vous utilisez les touches VALUE [+]/[-] pour changer la hauteur du pad 0, la hauteur des pads 1 - 9, [+] , [x], and [()] est décalée conjointement.

Une hauteur diésée (#) est exprimée comme “[□” (ou le petit o signifie #).

ASTUCE

Ce réglage est ménorisé individuellement pour chaque Pattern.

Réglage du niveau de piste de batterie/piste de basse (MIX)

Plage de valeurs: 0 - 15

Règle le volume de chaque piste d'un Pattern dans une plage 0 - 15.

Après avoir sélectionné ce réglage, utilisez la touche [DRUM] ou la touche [BASS] pour sélectionner la piste puis utilisez les touches VALUE [+]/[-] pour faire le réglage.

ASTUCE

Ce réglage est mémorisé individuellement pour chaque Pattern.

■ Accord d'un programme de basse (BASS TUNE)

Plage de valeurs: 435 - 445 (par défaut: 440)

Permet d'accorder le programme de basse dans une plage allant de A = 435Hz à A = 445Hz .

Réglage du format de mesure d'un Pattern (TIME SIG)

Plage de valeurs: 1, 2, 3, 4, 5, 6, 7, 8

Règle le format de mesure pour le Pattern de 1 à 8 (1/4 - 8/4). Le format de mesure d'un Pattern déjà enregistré (indiqué par “*” dans l'afficheur) ne peut être changé.

ASTUCE

Ce réglage est mémorisé individuellement pour chaque Pattern.

Réglage du pré-compte (PRE COUNT)

Plage de valeurs: oFF, 1 - 8, SP (par défaut: 4)

Le pré-compte (nombre de clicks de métronome entendus avant le début de l'enregistrement en temps réel du Pattern) peut être commute on et off et son nombre de mesures peut être régèle. Ce réglage s'applique à tous les Patterns. Les réglages ont la signification suivante.

OFF

Le pré-compte est désactivé.

1-8

L'enregistrement en temps réel commence après que le nombre de mesures correspondant ait été décompté.

SP

L'enregistrement en temps réel commence après que le pré-compte spécial suivant ait esté entendu.

Réglage de la résolution du Pattern (QUANTIZE)

Plage de valeurs: 4, 8, 12, 16, 24, 32, 48, Hi (par défaut: 16)

Règla la valeur de quantification (note la plus courte) pour le Pattern. Le réglage de quantification affecte les quatre fonctions suivantes:

Note la plus courte pour l'enregistrement en temps réel
Note la plus courte pour l'enregistrement pas à pas
- Intervalle sonore quand la touche [REPEAT/STEP] est utilisée avec un pad pour une répétition continue
- Timing de détention de pression/relâchement de pad en lecture Groove

Les 8 réglages suivants sont disponibles pour la valeur de quantification.

4 .........Noire

24....Double croche de triollet

8.....Croche

32.....Triple croche

12.....Croche de triollet

48.... Triple croche de triollet

16 ....Double croche

Hi.....1clic (1 / 96^e de noire)

NOTE

• Mème si Quantize est régle sur Hi, l'intervalle de répétition continue pour la touche [REPEAT/STEP] reste à une triple croche de triolet.
• Si vous pressez la touche REC [●] à la place de la touche [FUNCTION] à l'étape 4 de “Procedure commune de réglage des fonctions”, la note enregistrée dans le Pattern actuellement sélectionné est alignée sur la valeur de quantification.

Réglage du niveau de volume du métronome (CLICK VOL)

Plage de valeurs: 0 - 15 (par défaut: 15)

Le niveau de volume du son de click de métronome entendu durant l'enregistrement en temps réel peut être choisi avec ce réglage.

Le réglage s'applique à tous les Patterns.

Réglage du nombre de mesures pour un Pattern (BAR LENGTH) Plage de valeurs: 1 - 99

Règle la longueur du Pattern dans la plage 1-99 mesures. Àpres avoir réglé la longueur du Pattern pressez la touche [FUNCTION] pour confirmer le réglage. Le réglage initial d'un Pattern vide est alors changé.

Il est aussi possible de changer la longueur d'un Pattern déjà enregistré. Pour cela, Sélectionnez le Pattern à modifier puis pressez la touche REC [●] à la place de la touche [FUNCTION] à l' étape 4 de “Procedure commune de réglage des fonctions”. L'action changera comme suit.

• Augmenter le nombre des mesures
  Des mesures vierges sont ajoutées à la fin du Pattern.
• Réduire le nombre de mesures

Les mesures excédantes à la fin du Pattern sont coupées.

ASTUCE

Ce réglage est ménorisé individuellement pour chaque Pattern.

■ Sélection de la fonction de la pédaule commutateur (FOOT SW)

Plage de valeurs: PAD00 - PAD38, TAP, COUNT, START, MUTE, REPEAT, JAM (par défaut: JAM)

Ce réglage déterminé la fonction qu'aurait une pédale commutateur (FS01) branchée à la prise [FOOT SW] de la face arrêtée.

Le réglage se fait en pressant la touche [FUNCTION] puis le pad 8 (FOOT SW). "FOOT SW" s'affiche, puis la fonction actuelle de la pédale commutateur apparait. Dans ces conditions, vous pouvez changer le réglage.

Les réglages disponibles et les procédures de configuration sont disponibles ci-dessous.

• Déclenchement du son de batterie d'un pad avec la FS01

Vous pouvez déclencher à l'aide de la pédale un son de batterie affecté à un pad de Pattern. C'est utile pour jouer la grossse caisse au pied. Pour faire le réglage, pressez la touche

[FUNCTION] puis le pad 8 (FOOT SW), puis pressez le pad désiré parmi les 13 pads x 3 banques (la force avec laquelle vous frappez le pad est également enregistrée). Selon le pad sélectionné, l'indication PAD00 - PAD38 s'affiche.

- Changement par la FS01 du son de batterie affecté au pad

A l'aide de la pédale, vous pouvez alterner entre deux sons de batterie affectés aux pads d'un Pattern. Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW). Puis enforcez la FS01 et pressez le premier pad. Relâchez la FS01 et pressez le second pad. Le son du premier pad peut maintainer être changé avec la FS01. Quand la pédale est enforcée, c'est le son du premier pad qui est entendu. Quand elle est relâchéée, c'est le son du second qui est entendu. Les trois chiffres de gauche dans l'afficheur donnent le numéro du premier pad et les trois chiffres de droite le numéro du second pad.

Pour alterner au pied entre charleston ouverte et charleston fermée, maintenez enforcée la FS01 et pressez le pad 4 (CLOSED HAT). Puis relâchéz la FS01 et pressez le pad 6 (OPEN HAT).

- Emploi de la FS01 pour régler le tempo

Vous pouvez régler le tempo en pressant deux fois de suite la pédale (fonction de détéction de tempo). Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche [TEMPO]. ("TAP" s'affiche).

- Emploi de la FS01 pour démarrer/mettre en pause

Avec ce réglage, la FS01 fonctionne comme la touche PLAY [▶], alternant entre “Démarrage de la lecture” → “Pause” → “Reprise de la lecture” à chaque pression. Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche PLAY [▶] (“COUNT” s'affiche).

- Emploi de la FS01 pour démarrer/ arrêter

Avec ce réglage, la FS01 fonctionne de la même façon que lorsque la touche PLAY [▶] et la touche STOP [■] sont pressées chacune à leur tour, alternant entre “Début de lecture” → “Stop” → “Début de lecture depuis le début” à chaque pression. Pour faire le réglage, pressez

la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche STOP [■] ("START" s'affiche).

- Emploi de la FS01 pour couper une piste

Avec ce réglage, la piste actuellément sélectionnée (batterie ou basse) est coupée quand la pédale commutateur est pressée. Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche VALUE [-] ("MUTE" s'affiche).

- Emploi de la FS01 pour contrôler dessons de percussion continus

Avec ce réglage, vous pouvez jouer le son d'un pad en continu en frappant le pad alors que la pédale est enforcée. Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche [REPEAT/STEP] ("REPEAT" s'affiche).

- Emploi de la FS01 pour contrôler la lecture jam (mode Song uniquement)

La RT-223 étant en mode Song, la FS01 peut servir à la fonction jam qui permet de changer de Pattern parmi de multiples Patterns rien qu'en pressant la pédale commutateur. Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 8 (FOOT SW), puis pressez la touche [SONG] ("JAM" s'affiche). Pour des détails sur la fonction jam, voir page 68.

Réglage de la quantité de swing de lecture (SWING)

Plage de valeurs: 8th, 16th/50 - 75 (par défaut: 8th/50)

Ce réglage contrôle la quantité de swing (jeu ternaire). Pour faire le réglage, pressez la touche [FUNCTION] puis le pad 9 (SWING). "SWING" s'affiche un instant. Quand l'affichage change, utilisez les touches curseur gauche/droite pour sélectionner "8th" (swing par unités de croche) ou "16th" (swing par unités de double croche, puis utilisez les touches VALUE [+] /[-] pour changer la valeur de réglage. Avec un réglage de 50, il n'y a pas de changement. Des valeurs plus élevées donnent plus de swing (les valeurs correspondant à un pourcentage). Ce réglage n'influence que le timing de lecture. Il n'affecte pas les données enregistrées dans le Pattern.

Réglage de la sensibilité de pad (PAD SENS)

Plage de valeurs: SOFT, MEDIUM, LOUD, LIGHT, NORMAL, HARD, EX HARD (par défaut: NORMAL)

Ce réglage déterminé la sensibilité de pad. Les 7 réglages suivants sont disponibles.

• SOFT (Doux)

Faible volume qu'elle que soit la sensibilité de frappe du pad

MEDIUM

Volume moyen qu'elle que soit la sensibilité de frappe du pad

• LOUD (Fort)

Volume élevé qu'elle que soit la sensibilité de frappe du pad

LIGHT (Leger)

Le plus haut réglage de sensibilité. Donne un fort volume même quand le pad n'est.frappé que légèrement.

NORMAL

Réglage de sensibilité moyen

HARD (Lourd)

Réglage de basse sensibilité. Les pads doivent être frappés fort pour produit du volume.

EX HARD (Extra-lourd)

Le réglage de sensibilité le plus bas. Les pads doivent être frappés très fort pour produit du volume.

Réglage du décalage temporel de lecture (SHIFT)

Plage de valeurs: -192 à +192 (par défaut: 0)

Décale vers l'avant ou l'arrière par unités d'un clic (1 / 96^e de noire) le timing de reproduction d'une piste spécifique dans le Pattern actuellement sélectionné. Le décalage maximal est de ± 2 temps.

NOTE

• Une fois le réglage fait, il ne peut être annulé. Utilisez cette fonction avec précaution.
• Si vous décalez le timing de lecture d'une piste, les notes qui dépassent avant/après sont supprimées.

Réglage on/off de l'entrée de messages de synchronisation MIDI (MIDI)

Plage de valeurs: int, Ext (par défaut: int)

Quand ce réglage est sur "Ext", la RT-223 accepte les messages MIDI suivants:

Horloge MIDI
- Demarrage/Arrêt/Reprise
- Sélection de morceau

NOTE

Quand ce réglage est sur "Ext", la programmation en temps réel n'est pas possible.

Réglage du canal de réception MIDI pour chaque piste (MIDI)

Plage de valeurs: oFF, 1 - 16, AUt (piste de basse seulement) (par défaut: piste de batterie = 10 , piste de basse = 9

Ce réglage déterminé le canal MIDI pour chaque piste. Les可以选择 possibles pour la piste de batterie sont oFF (pas de réception) et 1 - 16. Les réglages possibles pour la piste de basse sont oFF (pas de réception), 1 - 16 et AUt.

"AUt" est un réglage spécial pour jouer des fichiers MIDI standard (SMF) compatibles GM. Quand la RT-223 recoit un message de changement de programme pour un son de basse GM, elle commute automatiquement la piste de basse sur ce canal MIDI. Quand la touche [FUNCTION] est pressée, puis le pad [()] (MIDI), l'affichage servant au réglage on ou off du canal de réception MIDI de piste de batterie/piste de basse apparait. Tenez enforcée la touche [DRUM] ou la touche [BASS] (le réglage actuel pour la piste est affché) et utilisez les touches VALUE [+]/[-] pour changer le réglage.

■ Affichage de la quantité de mémoire encore disponible (PATTERN)

Presser la touche [FUNCTION] puis la touche [PATTERN] fait s'afficher le pourcentage de mémoire encore disponible. Cet affichage n'est qu'informatif, il ne peut pas être modifié.

Autres fonctions

Cette section déscrit des exemple pour associer la RT-223 à des équipements et composants externes optionnels.

Emploi de la fonction jam

La fonction jam vous permet d'utiliser la pedale commutateur pour faire jouer de multiples Patterns affectés aux pads en mode Song. C'est pratique quand vos mains sont déjà occupées à jour d'un instrument, car vous restez en mesure de déclencher des Patterns et d'en changer à tout moment.

NOTE

La fonction jam n'est disponible que quand la RT-223 est en mode Song.

Les quatre pads suivants peuvent être directement pilotés par la fonction jam: pad 0, pad 4, pad 8, et pad [].

Quand vous pressez la pédale commutateur alors que la RT-223 est à l'arrêt, le Pattern du pad 0 commence à jouer. A chaque pression suivante de

la pedale commutateur, les Patterns alternent entre pad 4 et pad 8. Si vous maintainez enforcée la pedale commutateur durant la lecture, le Pattern passe au pad () (voir Cas 1 ci-dessous).

En programmant le paramètre NEXT ( p. 38) pour les pads ci-dessus, vous pouvez utiliser d'autres combinaisons de Patterns ou stopper la lecture après un Pattern spécifique.

Par exemple, considérons que INTRO ait eté affecté au pad 0 et VERSE (couplet) A au pad 2. Quand vous reglez le paramètre NEXT du pad 0 sur “P02”, presser la pédale commutateur fera jouer l'intro, puis le couplet A (voir Cas 2 cïddssous). De même, si FILL (Transition) A est affecté au pad 4 et VERSE B au pad 6, régler le paramètre NEXT du pad 4 sur “F06” fera jouer la transition Aès le temps qui vient après la pression de la pédale commutateur, puis la lecture passerau couplet B (voir Cas 3 ci-dessous).

Si le Pattern de final (ENDING) est affecté au pad [()] et que son paramètre NEXT est régle sur "StP", presser et tener la pédale commutateur fera journé le Pattern final, puis la lecture s'arrête.

ASTUCE

Pour les morceaux qui ont des Patterns pré-affectés (morceaux 0 - 9), NEXT est réglé comme suit pour chaque pad.

Pad	Paramètre NEXT
0	P02
2	P02
4	F06
6	P06
8	F02
[0]	STP

1. Connectez la FS01 à la prise [FOOT SW] de la face arrêté.
2. Pressez la touche [SONG] pour faire passer la RT-223 en mode Song.

SONG Groove PLAY PATTERN

1. Pressez la touche [FUNCTION] puis le pad 8 (FOOT SW).

"FOOT SW"s'affiche brievement, suivi de la fonction actuelle de la pedale commutateur. Dans ces conditions, vous pouvez changer le réglage de la fonction de la pedale commutateur.
4. Pressez la touche [SONG].

"JAM's' affiche.

NOTE

Quand la fonction jam est affectee a la pedale commutateur et que la RT-223 est dans un mode autre que le mode Song, la pedale commutateur contrôle la lecture/ I'arrêt du Pattern/morceau.

1. Pressez la touche [FUNCTION].
   Le réglage de pédale commutateur est terminé. Dans ces conditions, vous pouvez utiliser la fonction jam.
2. Si nécessaire, réglez le paramètre NEXT pour chaque pad ( p. 38).
3. Pressez la pédale commutateur.

La lecture du Pattern affecté au pad [0] commence. Chaque pression suivante de la pédale commutateur changera alors le Pattern en fonction du réglage du paramètre NEXT. Si vous maintenez enforcée la pédale commutateur durant la lecture, c'est le Pattern du pad [()] qui est produit (si vous avez réglé le paramètre NEXT du pad []) sur "Stp", la lecture de Pattern s'arrête ensuite).

Synchronisation de la RT-223 sur un équipement MIDI externe

La RT-223 peut receivevoir des signaux d'horloge MIDI pour un fonctionnement synchronisé avec un enregistrure multi-piste, séquenceur, boîte à rythmes ou équipement similaire. Cela permet la reproduction des Patterns ou des morceaux de la RT-223 au tempo déterminé par l'équipment externe.

1. Reliez la prise MIDI OUT de l'enregistreur multi-piste, de la boîte à rythmes ou de l'autre appeareil MIDI à la prise [MIDI IN] de la RT-223 à l'aide d'un cable MIDI.

NOTE

Vérifiez que l'équipement MIDI externe peut envoyer des messages d'horloge MIDI et de démarrage/arrêt/reprise.

2. Pressez la touche [FUNCTION] puis le pad [] (MIDI).

L'affichage servant à activer/désactiver la réception des messages de synchro MIDI apparait.

3. Utilisez les touches VALUE [+] /[-] pour faire s'afficher "Ext".

4. Pressez la touche [FUNCTION].

Dans ces conditions, le fonctionnement de la RT223 est synchronisé sur l'equipement MIDI externe.

5. Sélectionné le Pattern ou morceau à reproduire en synchronisation.

6. Lancez la reproduction sur l'équipement MIDI externe.

Le Pattern ou morceau de la RT-223 joue en synchronisation avec le tempo de l'équipement MIDI externe.

Emploi d'un équipement MIDI pour faire jouer la RT-223

Avec un clavier MIDI, un séquenceur MIDI ou un apparéil MIDI similaire, vous pouvez faire jouer les sources sonores internes de la RT-223.

1. Branchez le clavier MIDI, le séquenceur MIDI ou autre dispositif MIDI au connecteur [MIDI IN] de la RT-223 à l'aide d'un cable MIDI.

2. Pressez la touche [FUNCTION] puis le pad () (MIDI).

L'affichage servant à activer/désactiver la réception des messages de synchro MIDI apparait.

3. Pressez la touche [DRUM] (ou la touche [BASS]).

DRUM

La valeur de réglage actuel s'affiche pour la piste sélectionnée.

4. En gardant enfoncée la touche pressée à l'étape 3, utilisez les touches VALUE [+] /[-] pour régler le canal de réception MIDI de la piste sur le canal d'émission de l'équipement MIDI externe.

Pour des informations sur le réglage du canal MIDI, voir page 67.

5. Pressez la touche [FUNCTION].

Le canal de réception MIDI est régle pour la piste. La RT-223 produit du son en fonction des numérios de note reçus par sa prise [MIDI IN].

Les messages de changement de programme peuvent servir à changer de kit de batterie et de programme de basse sur la RT-223. Pour des informations sur les numérores de changement de programme et leur correspondance avec les kits de batterie et programmes de basse, reférez-vous à l'appendice à la fin de ce manuel.

Contrôle de la mémoire encore disponible

Pour afficher la quantité de mémoire encore libre, procédez comme suit.

1. Pressez la touche [FUNCTION] puis la touche [PATTERN].

La quantité de mémoire encore libre est affichée (en pourcentage). Cet affichage n'est qu'informatif, il ne peut être modifié.

ASTUCE

Pour augmenter la quantité de mémoire libre, supprimez des Patterns et morceaux dont vous n'avez plus besoin.

2. Pour returner au mode précédent, presse la touche [FUNCTION] ou la touche [EXIT].

Désactivation du rétroéclairage

VospuvezutiliserlaRT-223 sansleretroéclairagede sonafficheur.

Mettez sous tension la RT-223 en maintainant enforcée la touche VALUE [-]. Le retro-éclairage sera désactifié et l'unité consommera moins d'énergie. C'est pratique lorsque la charge des piles est faible.

Retour de la RT-223 aux réglages d'usine par défaut (initialisation)

Vou puez ramener toutes les données de la RT-223 aux conditions d'usine par défaut.

NOTE

Utilisez cette fonction avec précaution car elle efface tous les Patterns et morceaux qui ont ete enregistrres par l'utilisateur. Ceux-ci ne peuvent plus etre recuperes.

1. Mettez sous tension la RT-223 en tenant enforcée la touche REC [●].

"ALLINIT" clignote dans l'afficheur.

2. Pour poursuivre avec l'initialisation, pressez une fois encore la touche REC [●]. Pour annuler la procédure, pressez la touche [EXIT].

Quand l'initialisation est effectuee, tous les réglages et toutes les données de la RT-223 sont raménés aux conditions d'usine par défaut et l'une demarre. Si le processus a ete annule, la RT-223 demarre normalement.

ASTUCE

Si nécessaire, vous pouvez restaurer les Patterns ( p. 32), les kits de batterie ( p. 52) ou les patches d'effect ( p. 58) sélectionnés tels qu'a leur sortie d'usine.

Guide de dépannage

Vérifiez d'abord les éléments suivants s'il vous semble qu'il y a un problème avec la RT-223.

Symptôme	Contrôle	Remède
Aucun son ou volume très faible	L'adaptateur secteur est-il correctement connecté?	Vérifiéz que le bon adaptateur secteur ou des piles sont utilisés.
	Les prises [R OUT] et [L/MONO OUT] sont-elles correctement connectées au système de reproduction?	Faites les connexions comme déscrit dans "Se connecter" (page 6).
	Y-a-t-il un problème avec le cable?	Essayez un autre cable.
	Le système de reproduction connecté fonctionne-t-il normalement?	Vérifier le système et assurez-vous que le niveau de volume est correctement régle.
	Le volume de la RT-223 est-il bien régle?	Réglez la commande [VOLUME] sur une position convenable.
Frapper un pad ne produit pas de son ou un son de niveau très faible	Les réglages des pads sont-ils corrects?	Utilisez la touche [FUNCTION] et le pad [+](PAD SENS) pour régler la sensibilité de pad (→p. 67).
Le son suffre de distorsion ou est intermittent	Le niveau de sortie de la RT-223 est-il trop élevé?	Réglez la commande [VOLUME] de la RT-223 sur une position convenable.
	Le signal de sortie d'effet COMP EQ est-il trop élevé?	Réglez le paramètre LEVEL de l'effect COMP EQ sur une valeur convenable.
Impossible d'enregistrer un morceau/Pattern	Les limites de la mémoire ont-elles été atteintes?	Supprimez les Patterns et morceaux inutiles.
La pédale commutateur FS01 n'a pas d'effet	La FS01 est-elle correctement connectée à la prise [FOOT SW]?	Faites les connexions comme déscrit dans "Se connecter" (page 6).
	Les réglages de pédale sont-ils adhéquats?	Utilisez la touche [FUNCTION] et le pad 8 (FOOT SW) pour régler la fonction de la pédale (→p. 65).
La lecture simultanée avec des apparêls MIDI n'est pas possible	La fonction de réception MIDI est-elle réglée sur ON?	Avec la touche [FUNCTION] et le pad () (MIDI), changez le réglage de "Int" (réception d'horloge MIDI désactivée) en "Ext" (réception d'horloge MIDI activée).

Caractéristiques de la RT-223

Fréquence d'échantillonnage	44,1 kHz
Conversion N/A	24 bits, suréchantillonnage 8 fois
Polyphonie maximale	18 voix
Résolution	96 clicks d'horloge par noir
Plage de tempo	40 - 250 BPM
Nombre d'evénements de note
enregistrables	32000
Sons de batterie	213
Sons de绊se	12
Kits de batterie	127
Patterns rythmiques	511
Morceaux	100
Nombre de pads	13 (avec détction de dynamique)
Afficheur
Type d'afficheur	A cristaux liquides (LCD), personnelé, à 128 segments
Connecteurs externes
Connecteur pour commande externe	Entrée FS01
MIDI	IN
Entrées/sorties
LINE IN (entrée ligne)	Jack 6,35mm stéréo standard (Impédance d'entrée 10 kΩ, niveau d'entrée nominal -10 dBm)
OUTPUT (sortie)
Line Out (L/MONO)	Jack 6,35mm standard
Line Out (R)	Jack 6,35mm standard (Impédance de sortie 1 kΩ ou moins, niveau de sortie nominal -10 dBm)
Casque	Mini-jack 3,5mm, 50 mW (sous 32 Ω)
Dimensions	217,9 (L) x 182,6 (P) x 35,5 (H) mm
Poids	680 grammes
Alimentation électrique	CC 9 V, 300 mA (par adaptateur secteur AD-0006) Piles R6 (taille AA) x 4; autonomie en fonctionnement continu de 8 heures ou plus
Accessoires fournis	Mode d'emploi

Module Reverb

Paramètres
EFFECT ON/OFF	HALL	PRE DLY	DECAY	EQ H	EQ L	DAMP	E/R MIX	DR SEND	BS SEND	KICKDRY
		Produit une réverbération de type salle de concert.
EFFECT ON/OFF	ROOM	PRE DLY	DECAY	EQ H	EQ L	DAMP	E/R MIX	DR SEND	BS SEND	KICKDRY
		Produit une réverbération de type piece.
EFFECT ON/OFF	SPRING	PRE DLY	DECAY	EQ H	EQ L	DAMP	KICKDRY	BS SEND	KICKDRY	EFX LVL
		Simule une reverb à ressort.
EFFECT ON/OFF	PLATE	PRE DLY	DECAY	EQ H	EQ L	DAMP	KICKDRY	BS SEND	KICKDRY	EFX LVL
		Simule une reverb à plaque.
EFFECT ON/OFF	DELAY	TIME	FB	DAMP	PAN	KICKDRY	BS SEND	KICKDRY	EFX LVL
		Retard avec temps de retard jusqu'à 700 ms.
EFFECT ON/OFF	CHORUS	LFO TYP	DEPTH	RATE	PRE DLY	KICKDRY	BS SEND	KICKDRY	EFX LVL
		Ajoute modulation et dispersion.
EFFECT ON/OFF	FLANGER	DEPTH	RATE	FB	LFO SFT	KICKDRY	BS SEND	KICKDRY	EFX LVL
		Ajoute un son ondulant à fort caractère.

Description des paramètres

Nom	Plage de valeurs	Description
EFFECT ON/OFF	ON, OFF	Commute ON/OFF l'effet pour chaque patch.
TYPE	HALL, ROOM, SPRING, PLATE, DELAY, CHORUS, FLANGER	A besoin parmi 7 types disponibles.
LFO TYP	Mn, St	Règle la phase du LFO sur Mn (Mono) ou St (Stéréo).
LFO SFT	0 - 180	Règle la différence de phase gauche/droite.
DEPTH	0 - 10	Règle l'intensité d'effet.
RATE	CHORUS : 1 - 30	Règle la vitesse d'effet. Avec un réglage sur "tx" ou "Mx", la vitesse est synchronisée sur le tempo rythmique (voir Tableau 1 page suivante).
	FLANGER : 1 - 30, t0 - t9, M1 - M4
PRE DLY	CHORUS : 1 - 30	Règle le pré-retard.
	HALL, ROOM, SPRING, PLATE : 1 - 100
TIME	1 - 700, t0 - t7	Règle le temps de retard par pas d'1 ms. Avec un réglage sur "tx", le temps de retard est synchronisé sur le tempo rythmique (voir Tableau 1 page suivante).
FB	DELAY : 0 - 10	Règle la quantité de réinjection (Feedback).
	FLANGER : -10 - 10
DAMP	0 - 10	Règle l'atténuation des hautes fréquences du son réverbéré et du son de retard.
PAN	L10 - L1, 0, r1 - r10	Règle la position stéréo du son de retard.
DECAY	1 - 30	Règle le temps de réverbération.
EQ H	-12 - 6	Contrôle le niveau des hautes fréquences du son d'effet.
EQ L	-12 - 6	Contrôle le niveau des basses fréquences du son d'effet.
E/R MIX	0 - 30	Règle le niveau des réflexions initiales.
KICKDRY	ON, OFF	Commute ON/OFF le traitement d'effet pour la grossse caisse (KICK) affectée au pad 0 .
DR SEND	0 - 100	Règle le niveau d'envoi de la batterie à l'effet.
BS SEND	0 - 100	Règle le niveau d'envoi de la basse à l'effet.
EFX LVL	0 - 30	Règle le niveau du son d'effet dans le mixage.

Module COMP EQ

Paramètres

EFFECT ON/OFF

MLT CMP

XOVER L

XOVER H

SENS H

SENS M

SENS L

MIX H

MIX M

MIX L

EQ H

EQ M

EQ L

BASS ON/OFF

LEVEL

Divise le signal entrant en trois bandes de fréquences et règle séparément pour chacune le compréseur et le mixage. Compend aussi un égaliseur 3 bandes.

EFFECT ON/OFF

LO-FI

CHARA

COLOR

DIST

TONE

EFX LVL

DRY LVL

EQ H

EQ M

EQ L

BASS ON/OFF

LEVEL

Simule un son BASSE fidélité (Low-fi). Compend aussi un égaliseur 3 bandes.

EFFECT ON/OFF

RESONNCC

DEPTH

FREQ

RATE

TYPE

RESO

EFX LVL

DRY LVL

EQ H

EQ M

EQ L

BASS ON/OFF

LEVEL

Filtre de résonance avec LFO. Compend aussi un égaliseur 3 bandes.

Description des paramètres

Nom	Plage de valeurs	Description
EFFECT ON/OFF	ON, OFF	Commute ON/OFF l'effet pour chaque patch.
TYPE	MLT CMP, LO-FI, RESONNC	A besoin parmi 3 types disponibles.
XOVER L	50 - 16000	Règle le point de séparation des bandes de basses/moyennes fréquences.
XOVER H	50 - 16000	Règle le point de séparation des bandes de moyennes/hautes fréquences.
SENS H	0 - 24	Règle la sensibilité du compresseur dans les aigus.
SENS M	0 - 24	Règle la sensibilité du compresseur dans les médiums.
SENS L	0 - 24	Règle la sensibilité du compresseur dans les graves.
MIX H	OFF, -24 - 6	Règle la quantité d'aignus au mixage.
MIX M	OFF, -24 - 6	Règle la quantité de Médiums au mixage.
MIX L	OFF, -24 - 6	Règle la quantité de graves au mixage.
CHARA	0 - 10	Règle le caractère du filtre.
COLOR	1 - 10	Règle la couleur sonore.
DIST	0 - 10	Règle la distorsion.
TONE	0 - 10	Règle la qualité tonale.
DEPTH	0 - 10	Règle l'intensité d'effet.
FREQ	1 - 30	Règle le décalage (offset) du LFO.
RATE	1 - 30, t0 - t9, M1 - M4	Règle la vitesse d'effet. Avec un réglage sur "tx" ou "Mx", la vitesse est synchronisée sur le tempo rythmique (voir Tableau 1 page suivante).
TYPE	HPF, LPF, bPF	Sélectionne le type de filtre.
RESO	1 - 30	Applique de la résonance à l'effet.
EFX LVL	0 - 30	Règle la quantité de son d'effet dans le mixage.
DRY LVL	0 - 30	Règle la quantité de son d'origine dans le mixage.
EQ H	-12 - 12	Applique une amplification/atténuation aux aigus.
EQ M	-12 - 12	Applique une amplification/atténuation aux Médiums.
EQ L	-12 - 12	Applique une amplification/atténuation aux graves.
BASS ON/OFF	ON, OFF	Commute ON/OFF le traitement de la basse par l'effet.
LEVEL	1 - 30	Règle le niveau de sortie du Patch.

[Tableau 1 Réglage de synchronisation pour les paramètres RATE et TIME]

Réglage	Fréquence	Réglage	Fréquence	Réglage	Fréquence
t0	Triple croche	t5	Blanche de triolet	M1	Ronde
t1	Double croche	t6	Croche pointée	M2	Ronde x 2
t2	Noire de triolet	t7	Noire	M3	Ronde x 3
t3	Double croche pointée	t8	Noire pointée	M4	Ronde x 4
t4	Croche	t9	Blanche

LISTE DES PATCHES

COMP EQ

N°	SECTION	NOM	Commentaire
0	COMP	STANDRD	Son de compresseur standard
1		BOTTOM	Forte compression des graves
2		FULLRG	Forte compression de tout le spectre
3		CRUSH	Forte compression des médiums
4		POWER	Accentue le punch général
5		EQBOOST	Forte compression pour accenter les Médiums
6		EQUHIST	Forte compression pour accenter les aigus
7		EQHICUT	Correction de coupure des aigus
8		EQLIGHT	Correction pour rendre le son plus léger
9		EQTIGHT	Correction pour rendre le son plus nerveux
10		LO&HI	Son de compresseur pour accenter les aigus et les graves
11		NATURAL	Son de compresseur avec grande plage d'emploi
12	LO-FI	FATDRUM	Simule le son d'un gros fêt
13		LO-FI	Son basse fidélité
14		RETRO	Donne un son type 1930
15		8-Bit	Simule une ancienne boîte à rhythmes bassé résolution
16		ANGRY	Ajoute une sensation rugueuse générale
17	RESONNC	RAVEREZ	Effet de balayage spécifique avec filtre tranchant
18		HiPASS	Filtre passée-haut avec résonance
19		RAY-GUN	Son d'effet du style pistolet laser

REVERB

N°	SECTION	NOM	Commentaire
0	ROOM	STUDIO	Simule la réverbération d'un studio de répétition
1		BRIGHT	Reverb room avec qualité tonale dure
2		DARK	Reverb room avec qualité tonale douce
3		TUNNEL	Simule la réverbération d'un tunnel
4	GATE	GATE 1	Son de reverb gate
5		GATE 2	Son de reverb gate profonde
6	HALL	SM HALL	Simule la réverbération d'une salle de petite taille
7		MIDHALL	Simule la réverbération d'une salle de taillie moyenne
8		BIGHALL	Simule la réverbération d'une salle de grande taille
9		CLEAR	Simule la réverbération brillante d'une salle de concert
10		SOFT	Reverb de salle avec qualité tonale douce
11		BUDOKAN	Simule la réverbération du Budokan de Tokyo
12	PLATE	PLATE	Simulation de reverb à plaque
13		SHARPPL	Reverb tranchante
14		SHORTPL	Reverb courte
15	DELAY	SLAP	Retard court
16		SHORT	Retard à la double croche synchronisé avec le tempo
17		REPEAT	Retard à la croche synchronisé avec le tempo
18		TRIPLET	Retard à la double croche pointée synchronisé avec le tempo
19		JAMMING	Retard à la croche pointée synchronisé avec le tempo
20		SYNCHRO	Retard à la croche pointée synchronisé avec le tempo
21		ACCENT	Retard à la noire de triollet synchronisé avec le tempo
22		RHYTHM	Retard à la blanche de triollet synchronisé avec le tempo
23	CHORUS	AIR-CHO	Large son de chorus
24	FLANGER	FLANGER	Flanger standard pour son de batterie
25	DEMO	BIGVERB	Reverb profonde employée dans la démonstration
26		MINVERB	Reverb superficielle employée dans la démonstration

LISTE DES KITS DE BATTERIE

Catégorie	NOM	N°
Rock	BASIC	0
	REZROCK	1
	LIVE	2
	MODERN	3
	ROCKET	4
R&B	SNAPPY	5
	ROOM	6
	ACUSTIK	7
	STUDIO	8
	PUNCH	9
	AMBIENT	10
Voice	BEATBX1	11
	BEATBX2	12
	BEATBX3	13
	BEATBX4	14
	BEATBX5	15
Funk	SUPRFLY	16
	FUNKY	17
	DRYFUNK	18
	FUNKSTR	19
	FUNKIFY	20
	BIGFUNK	21
	CRACKER	22
ZOOM Classic	LIVE ZM	23
	EPIC ZM	24
	REAL ZM	25
	SNAP ZM	26
	MOD ZM	27
	FUNK ZM	28
HipHop	HIPHOP	29
	STREET	30
	HOMIE	31
	RAPPER	32
Dance	SYNTECH	33
	POWER	34
	ELECTRO	35
	KICKER	36
	REZNANZ	37

Catégorie	NOM	N°
Jazz	BRUSH1	38
	BRUSH2	39
	BRUSH3	40
	BRUSH4	41
	BRUSH5	42
Pop	POPROCK	43
	LITEPOP	44
	DRY POP	45
	HIT POP	46
	AMBIPOP	47
	SUPRPOP	48
Hard Rock	HARDROK	49
	RESOROK	50
	BIGBEAT	51
	HARD RM	52
	HEAVY	53
Fusion	B-FUSON	54
	L-FUSON	55
	X-FUSON	56
	S-FUSON	57
	T-FUSON	58
	D-FUSON	59
World	LATIN 1	60
	LATIN 2	61
	METAL	62
	REGGAE	63
	AFRICAN	64
	TURKISH	65
	INIDAN	66
	ASIAN	67
	SFX 1	68
	SFX 2	69

LessonsBEATBXontetéfournisparBigFishAudio.

Big Fish Audio is the plus grand producer mondial de bouches et d'échantillons. Leurs bibliothèques sont utilisées par lesassageurs producteurs musicaux dans la plupart des styles musicaux et représentent une ressource abordable pour la production muscaine. Pour plus d'informations, rendez-leur visiste sur le web à www.bigfishaudio.com.

Le plus haut nombre de note qui peut être produit liépend du programme de bassé. Les nombres d'instruments des banques de pads 1 - 3 et les names d'instrumente dépendant du kit. La tessultee de note pouvant être produit par les pads de la RT-223 va de 12 à 63.

LISTE DES INSTRUMENTS

Catégorie	Nom	N°
Kick (Grosse caisse)	TIGHT	0
	ACO-BD1	1
	ACO-BD2	2
	CLASSC1	3
	CLASSC2	4
	STD-BD1	5
	STD-BD2	6
	STD-BD3	7
	PUNCH	8
	ATTK-BD	9
	ANALOG1	10
	ANALOG2	11
	DIGALG1	12
	DIGALG2	13
	LIVE-BD	14
	STDO-BD	15
	RESO-BD	16
	HUGE	17
	STAGE	18
	DEEP-BD	19
	HARD-BD	20
	BEND-BD	21
	BD-DRY1	22
	BD-DRY2	23
	VO-BD1	24
	VO-BD2	25
	VO-BD3	26
Snare (Caisse claire)	LIVE-SD	0
	HIGHSD1	1
	TIGHT	2
	ANALOGM	3
	ANALOGS	4
	DIGALGM	5
	DIGALGS	6
	POWER	7
	ROOM	8
	SNAP1	9
	SNAP2	10
	FUNK	11
	STD-SD	12
	REGAE	13
	ATTK-SD	14
	DRY-SD	15
	DRY-SDH	16
	RESO-SD	17
	DEEP-SD	18
	BASIC	19
	BRSTAP	20
	BRSSWIP	21
	BRSSWEP	22
	BRSSMT	23
	BRSSSLP	24
	SD-DRY1	25
	SD-DRY2	26

Catégorie	Nom	N°
Snare(Caisseclaire)	ROLL1	27
	ROLL2	28
	VO-SD1	29
	VO-SD2	30
	VO-SD3	31
	VO-SD4	32
	VO-SD5	33
Toms	LIVETM1	0
	LIVETM2	1
	LIVETM3	2
	DRY-TM1	3
	DRY-TM2	4
	DRY-TM3	5
	808_1	6
	808_2	7
	808_3	8
	ACO-TM1	9
	ACO-TM2	10
	ACO-TM3	11
	SYNTH	12
	POPHI1	13
	POPHI2	14
	POPMID	15
	POPL0	16
	STDOTM1	17
	STDOTM2	18
	STDOTM3	19
	AMBI1	20
	AMBI2	21
	AMBI3	22
	HARDTM1	23
	HARDTM2	24
	HARDTM3	25
	BENDTM1	26
	BENDTM2	27
	BENDTM3	28
	GATE1	29
	GATE2	30
	GATE3	31
	ELECTO1	32
	ELECTO2	33
	ELECTO3	34
	BRSHTMH	35
	BRSHTMM	36
	BRSHTML	37
HiHat(Charleston)	CLS14'	0
	CLS14'2	1
	CLSLIVE	2
	OPLIVE	3
	CLCLEAR	4
	OPCLEAR	5
	CLSANLG	6
	CLSDGAN	7
	OPDGAN	8

Catégorie	Nom	N°
HiHat (Charleston)	OPANLG1	9
	OPANLG2	10
	CLSSTDO	11
	CLSBEND	12
	OPBEND	13
	PEDACO	14
	CLSHMN	15
	OPHMN	16
Cymbal (Cymbale)	LIVECYM	0
	CRSH'17	1
	CRSH'20	2
	CRSH3	3
	SPLASH1	4
	SPLASH2	5
	RIDE1	6
	RIDE2	7
	CUP1	8
	CUP2	9
	CRSH-B	10
	RIDE-B	11
	CHINA	12
	VO-CYM	13
Extra	EXRIM1	0
	EXRIM2	1
	EXRIM3	2
	EXCWBL1	3
	EXCWBL2	4
	EXCLAP1	5
	EXCLAP2	6
	EXSN909	7
	EXTMBRB	8
	EXCLAPB	9
	C'MON	10
	SCRATCH	11
	H RIM01	12
	DJEMBE1	13
	DJEMBE2	14
	DJEMBE3	15
	DUMBEK1	16
	DUMBEK2	17
	DUMBEK3	18
	TABLA1	19
	TABLA2	20
	TABLA3	21
	TABLA4	22
Global	HIGH Q	0
	SLAP	1
	SCRCH1	2
	SCRCH2	3
	STICKS	4
	SQRCLK	5
	MTRCLK	6
	MTRBELL	7
	TAMBRIN	8

Catégorie	Nom	N°
Global	VIBSLAP	9
	HIBONGO	10
	LOBONGO	11
	MTHICNG	12
	HICNG1	13
	HICNG2	14
	LOCNG	15
	HITIMBA	16
	LOTIMBA	17
	HIAGOGO	18
	LOAGOGO	19
	CABASA	20
	MARACAS	21
	WHISL1	22
	WHISL2	23
	GUIROS	24
	GUIROL	25
	CLAVES	26
	WDBLKH	27
	WDBKL	28
	MTCUICA	29
	OPCUICA	30
	MTTRAGL	31
	OPTRAGL	32
	SHAKER	33
	JGBELL	34
	BELLTR	35
	CSTNET	36
	MTSRDO	37
	OPSRDO	38
SFX(Efets spéciaux)	FLITSWP	0
	GAMELAN	1
	BASSSLD	2
	BELL	3
	ODDAIKO	4
	CUDAIKO	5
	OEDO	6
	TEMPLLE	7
	MOKUGYO	8
	CLOCK	9
	UFO	10
	D-CLOSE	11
	D-OPEN	12
	KISHIMI	13
	SLIDING	14
	ENGINE	15
	SONAR	16
	SPACE	17
	SQENCE	18
	MAJOR7	19
	MINOR7	20

LISTE DES PATTERNS PRE-PROGRAMMES (PRESETS)

	N°	Nom	Kitbatterie	Prog.basse	BPM
Patterns de démonstration	0	ROCK	0	0	120
	1	HARDROK	23	1	120
	2	RnB	26	5	138
	3	POP	44	0	120
	4	FUNK	19	2	112
	5	HIP	32	7	98
	6	BEATBOX	11	9	84
	7	HOUSE	36	7	120
	8	FUSION	48	4	124
	9	DnB	33	1	150
	10	BLUS	25	4	120
	11	BRUSH	42	3	120
	12	JAZZ	41	3	120
	13	AFRO	64	5	123
	14	MIDEAST	65	5	122
	15	8BEAT01	0	1	--
	16	8BEAT02	0	5	--
	17	8BEAT03	0	1	--
	18	8BEAT04	1	0	--
	19	8BEAT05	1	0	--
	20	8BEAT06	1	0	--
	21	8BEAT07	1	0	--
	22	8BEAT08	2	1	--
	23	8BEAT09	2	1	--
	24	8BEAT10	2	1	--
	25	8BEAT11	2	1	--
	26	8BEAT12	57	0	--
	27	16BEAT1	54	0	--
	28	16BEAT2	54	0	--
	29	16BEAT3	54	0	--
	30	16BEAT4	54	0	--
	31	16BEAT5	55	0	--
	32	16BEAT6	55	1	--
	33	16BEAT7	55	1	--
	34	16BEAT8	57	0	--
	35	16BEAT9	57	0	--
	36	ROCK01	4	1	120
	37	ROCK02	4	1	140
	38	ROCK03	4	1	107
	39	ROCK04	19	1	136
	40	ROCK05	19	1	120
	41	ROCK06	19	1	115

	N°	Nom	Kitbatterie	Prog.basse	BPM
	42	ROCK07	19	1	117
	43	ROCK08	5	1	117
	44	ROCK09	50	1	120
	45	ROCK10	28	1	136
	46	ROCK11	28	1	112
	47	ROCK12	28	1	140
	48	ROCK13	7	1	120
	49	ROCK14	10	1	120
	50	ROCK15	1	1	120
	51	ROCK16	2	1	120
	52	ROCK17	53	0	116
	53	ROCK18	4	1	92
	54	ROCK19	53	0	96
	55	ROCK20	53	0	96
	56	ROCK21	27	1	137
	57	ROCK22	27	1	112
	58	ROCK23	27	1	103
	59	ROCK24	27	1	120
	60	ROCK25	26	1	99
	61	ROCK26	26	1	96
	62	ROCK27	26	1	132
	63	ROCK28T	2	1	120
MORCEAU	64	ROCK1VA	0	0	120
	65	ROCK1FA	0	0	120
	66	ROCK1VB	0	0	120
	67	ROCK1FB	0	0	120
MORCEAU	68	ROCK2VA	49	1	110
	69	ROCK2FA	49	1	110
	70	ROCK2VB	49	1	110
	71	ROCK2FB	49	1	110
MORCEAU	72	ROCK3VA	25	4	124
	73	ROCK3FA	25	4	124
	74	ROCK3VB	25	4	124
	75	ROCK3FB	25	4	124
MORCEAU	76	ROCK4VA	0	0	130
	77	ROCK4FA	0	0	130
	78	ROCK4VB	0	0	130
	79	ROCK4FB	0	0	130
	80	ROCK4BR	0	0	130
	81	HRK 01	49	1	130
	82	HRK 02	49	1	113
	83	HRK 03	10	1	96
	84	HRK 04	4	1	120
	85	HRK 05	52	1	121
	86	HRK 06	24	1	136
	87	HRK 07	59	1	120
MORCEAU	88	HRK 1VA	49	1	120
	89	HRK 1FA	49	1	120
	90	HRK 1VB	49	1	120
	91	HRK 1FB	49	1	120
MORCEAU	92	HRK 2VA	53	1	115
	93	HRK 2FA	53	1	115
	94	HRK 2VB	53	1	115
	95	HRK 2FB	53	1	115
	96	MTL 01	24	1	98
	97	MTL 02	24	1	103
	98	MTL 03	24	1	112
	99	MTL 04	59	1	150
MORCEAU	100	MTL 1VA	23	5	128
	101	MTL 1FA	23	5	128
	102	MTL 1VB	23	5	128
	103	MTL 1FB	23	5	128
	104	THRS01	21	1	135
	105	THRS02	21	1	186
	106	PUNK01	7	1	160
	107	PUNK02	7	0	128
	108	TP 1VA	21	1	129
	109	TP 1FA	21	1	129
	110	TP 1VB	21	1	129
	111	TP 1FB	21	1	129
	112	POP 01	48	0	142
	113	POP 02	0	0	108
	114	POP 03	44	0	120
	115	POP 04	48	0	112
	116	POP 05T	35	5	80
	117	POP 06	26	0	100
	118	POP 07	43	4	117
	119	POP 08	7	4	120
	120	POP 09	18	0	120
	121	POP 10	18	0	120
	122	POP 11T	55	0	140
MORCEAU	123	POP 1VA	44	1	126
	124	POP 1FA	44	1	126
	125	POP 1VB	44	1	126
	126	POP 1FB	44	1	126
MORCEAU	127	POP 2VA	48	4	134
	128	POP 2FA	48	4	134
	129	POP 2VB	48	4	134

	N°	Nom	Kitbatterie	Prog.basse	BPM
MORCEAU	130	POP 2FB	48	4	134
MORCEAU	131	POP 3VA	44	1	120
	132	POP 3FA	44	1	120
	133	POP 3VB	44	1	120
	134	POP 3FB	44	1	120
	135	RnB 01	49	5	138
	136	RnB 02	9	0	100
	137	RnB 03	7	1	120
	138	RnB 04	6	0	168
	139	RnB 05	9	2	100
	140	RnB 06	17	0	120
	141	RnB 07	9	0	92
	142	RnB 08	9	0	116
	143	RnB 09	20	2	104
MORCEAU	144	RnB 1VA	9	7	130
	145	RnB 1FA	9	7	130
	146	RnB 1VB	9	7	130
	147	RnB 1FB	9	7	130
	148	FUNK01	16	2	112
	149	FUNK02	19	2	120
	150	FUNK03	16	2	112
	151	FUNK04	18	4	98
	152	FUNK05	20	0	94
	153	FUNK06	16	0	92
	154	FUNK07	18	0	99
	155	FUNK08	19	5	112
	156	FUNK09	20	5	125
	157	FUNK10	16	0	92
	158	FUNK11	16	0	110
MORCEAU	159	FUNK1VA	16	2	120
	160	FUNK1FA	16	2	120
	161	FUNK1VB	16	2	120
	162	FUNK1FB	16	2	120
MORCEAU	163	FUNK2VA	19	0	118
	164	FUNK2FA	19	0	118
	165	FUNK2VB	19	0	118
	166	FUNK2FB	19	0	118
	167	HIP 01	36	7	98
	168	HIP 02	36	5	91
	169	HIP 03	35	3	88
	170	HIP 04	32	5	96
	171	HIP 05	36	9	112
	172	HIP 06	36	5	112
	173	HIP 07	31	7	103
	174	HIP 08	29	0	92
	175	HIP 09	34	5	99
	176	HIP 10	33	9	85
	177	HIP 11	36	7	96
	178	HIP 12	36	7	116
	179	HIP 13	31	5	148
	180	HIP 14	36	5	107
	181	HIP 15	32	3	120
	182	HIP 16	31	7	98
	183	HIP 17	31	7	102
	184	HIP 18	20	5	99
	185	HIP 19	34	7	91
	186	HIP 20	34	6	88
	187	HIP 21	30	7	88
	188	HIP 22	30	4	136
MORCEAU	189	HIP 1VA	33	7	96
	190	HIP 1FA	33	7	96
	191	HIP 1VB	33	7	96
	192	HIP 1FB	33	7	96
	193	HIP 1VC	33	7	96
	194	HIP 1VD	33	7	96
MORCEAU	195	HIP 2VA	29	4	110
	196	HIP 2VB	29	4	110
	197	HIP 2FB	29	4	110
	198	HIP 2VC	29	4	110
	199	HIP 2VD	29	4	110
MORCEAU	200	HIP 3VA	29	5	112
	201	HIP 3VB	29	5	112
	202	BEATBX1	12	9	88
	203	BEATBX2	13	9	99
	204	BEATBX3	14	9	102
	205	BEATBX4	15	9	112
	206	DANCE1	35	5	-
	207	DANCE2	34	0	111
	208	DANCE3	29	7	102
	209	DANCE4	34	5	120
	210	DANCE5	29	6	180
	211	DANCE6	35	7	103
	212	DANCE7	34	7	120
MORCEAU	213	DANC1VA	29	7	110
	214	DANC1FA	29	7	110
	215	DANC1VB	29	7	110
	216	DANC1FB	29	7	120
MORCEAU	217	DANC2VA	35	7	120
	218	DANC2FA	35	7	120
	219	DANC2VB	35	7	120
	220	DANC2FB	35	7	120

	N°	Nom	Kitbatterie	Prog.basse	BPM
	221	HOUSE1	35	9	126
	222	HOUSE2	35	7	120
	223	HOUSE3	35	5	120
MORCEAU	224	HOUS1VA	35	7	120
	225	HOUS1FA	35	7	120
	226	HOUS1VB	35	7	120
	227	HOUS1FB	35	7	120
	228	TECH01	33	9	148
	229	TECH02	33	10	125
	230	TECH03	33	7	125
	231	TECH04	33	4	160
	232	TECH05	33	3	164
	233	TECH06	35	6	118
	234	TECH07	56	7	140
	235	TECH08	31	7	136
	236	TECH09	33	7	119
	237	TECH10	29	6	127
MORCEAU	238	TECH1VA	33	7	135
	239	TECH1FA	33	7	135
	240	TECH1VB	33	7	135
	241	TECH1FB	33	7	135
	242	FUS 01	58	2	120
	243	FUS 02	47	0	113
	244	FUS 03	59	1	105
	245	FUS 04	55	1	120
	246	FUS 05	58	5	120
	247	FUS 06	16	0	120
	248	FUS 07	58	0	94
MORCEAU	249	FUS 1VA	55	2	110
	250	FUS 1FA	55	2	110
	251	FUS 1VB	55	2	110
	252	FUS 1FB	55	2	110
MORCEAU	253	FUS 2VA	54	0	124
	254	FUS 2FA	54	0	124
	255	FUS 2VB	54	0	124
	256	FUS 2FB	54	0	124
MORCEAU	257	FUS 3VA	57	4	118
	258	FUS 3FA	57	4	118
	259	FUS 3VB	57	4	118
	260	FUS 3FB	57	4	118
MORCEAU	261	INDT1VA	24	6	134
	262	INDT1FA	24	6	134
	263	INDT1VB	24	6	134
	264	INDT1FB	24	6	134
	265	DnB 01	38	0	150

N°	Nom	Kit batterie	Prog.	BPM
266	DnB02	56	9	150
267	DnB03	29	9	144
268	DnB04	31	9	154
269	DnB05	36	9	154
270	DnB1A	56	7	150
271	DnB1FA	56	7	150
272	DnB1VB	56	7	150
273	DnB1FB	56	7	150
274	TRP01	45	9	120
275	TRP02	45	5	75
276	TRP03	45	9	97
277	AMB01	35	5	106
278	AMB02	33	5	98
279	AMB03	45	5	157
280	AMB04	9	3	89
281	AMB04	9	5	114
282	AMB 1VA	9	5	114
283	AMB 1FA	9	5	114
284	AMB 1VB	9	5	114
285	AMB 1FB	9	5	114
286	BALD01	57	5	76
287	BALD02	58	5	75
288	BALD03	58	5	75
289	BALD04	25	5	65
290	BALD05	25	5	108
291	BALD06	25	5	99
292	BALD07	4	5	80
293	BALD08	25	5	75
294	BALD09	58	0	110
295	BALD10	25	5	105
296	BALD11T	26	0	112
297	BALD1VA	25	5	96
298	BALD1FA	25	5	96
299	BALD1VB	25	5	96
300	BALD1FB	25	5	96
301	BLUSE01	7	0	72
302	BLUSE02	17	0	120
303	BLUSE03	25	0	111
304	BLUSE04	0	0	91
305	BLUSE05	25	4	105
306	BLUS1VA	7	5	136
307	BLUS1FA	7	5	136
308	BLUS1VB	7	5	136
309	BLUS1FB	7	5	136
310	CNTFY01	57	0	-
311	CNTFY02	48	0	120

N°	Nom	Kit	Prog.
		batterie	base
312	CNTY03	56	0	120
313	CNTY04	0	4	95
314	CNTY05	51	0	115
315	CNTY1VA	51	0	118
316	CNTY1VB	51	0	118
317	CNTY1FB	51	0	118
318	CNTY1FB	51	0	118
319	BRUSH1	39	3	120
320	BRUSH2	39	3	120
321	BRUSH3	40	3	120
322	BRUSH4	41	3	120
323	JAZZ01	39	3	120
324	JAZZ02	7	3	72
325	JAZZ03	38	3	111
326	JAZZ04	39	3	92
327	JAZZ05	40	3	105
328	JAZZ06	0	0	136
329	JAZZ1VA	41	3	136
330	JAZZ1FA	41	3	136
331	JAZZ1VB	41	3	136
332	JAZZ1FB	41	3	136
333	SHFL01	7	4	125
334	SHFL02	51	4	120
335	SHFL03	51	1	122
336	SHFL04	23	0	120
337	SHFL05	54	1	120
338	SHFL1VA	7	4	115
339	SHFL1FA	7	4	115
340	SHFL1VB	7	4	115
341	SHFL1FB	7	4	115
342	SHA01	44	4	141
343	SHA02	44	4	141
344	SHA03	44	4	141
345	SHA04	44	4	141
346	REGSAE1	63	5	132
347	REGSAE2	63	2	161
348	REGSAE3	63	5	129
349	REGSAE4	63	5	150
350	REGSIAE4	63	5	132
351	REGSIAV	63	5	132
352	REGSIAF	63	5	132
353	REGSIFB	63	5	132
354	AFR001	18	0	123
355	AFR002	60	4	98
356	AFR003	60	1	115
357	AFR004	18	0	11

	N°	Nom	Kitbatterie	Prog.basse	BPM
	358	AFRO05	64	0	106
	359	AFRO06	64	0	92
	360	AFRO07	64	0	116
MORCEAU	361	AFRO1VA	60	0	107
	362	AFRO1FA	60	0	107
	363	AFRO1VB	60	0	107
	364	AFRO1FB	60	0	107
	365	LATIN01	60	0	116
	366	LATIN02	61	0	130
	367	LATIN03	62	5	118
	368	LATIN04	61	0	88
	369	LATIN05	60	4	109
	370	LATIN06	7	0	150
	371	LATIN07	61	7	141
	372	LATIN08	61	3	104
	373	LATIN09	60	0	100
	374	LATIN10	60	0	78
	375	LATIN11	7	5	109
MORCEAU	376	LATN1VA	7	5	126
	377	LATN1FA	7	5	126
	378	LATN1VB	7	5	126
	379	LATN1FB	7	5	126
MORCEAU	380	LATN2VA	61	0	112
	381	LATN2FA	61	0	112
	382	LATN2VB	61	0	112
	383	LATN2FB	61	0	112
	384	MIDEST1	65	5	122
	385	MIDEST2	65	5	122
	386	MIDEST3	65	5	112
MORCEAU	387	MIDE1VA	65	5	118
	388	MIDE1FA	65	5	118
	389	MIDE1VB	65	5	118
	390	MIDE1FB	65	5	118
	391	TURKSH1	65	0	100
	392	TURKSH2	65	0	100
	393	AFRICA1	64	0	89
	394	AFRICA2	64	0	95
	395	AFRICA3	64	0	108
	396	AFRICA4	64	0	120
	397	INDIAN1	66	0	120
	398	INDIAN2	66	0	100
	399	COUNT	46	0	--
	400	INTRO01	44	1	--

	N°	Nom	Kitbatterie	Prog.basse	BPM
	401	INTRO02	1	0	--
	402	INTRO03	49	1	--
	403	INTRO04	2	0	--
	404	INTRO05	3	0	--
	405	INTRO06	0	0	--
	406	INTRO07	0	0	--
	407	INTRO08	7	4	--
	408	INTRO09	16	2	--
	409	INTRO10	1	0	--
	410	INTRO11	9	7	--
	411	INTRO12	41	3	--
	412	INTRO13	39	0	--
	413	INTRO14	7	5	--
	414	INTRO15	61	5	--
	415	INTRO16	53	7	--
	416	ENDING1	0	0	--
	417	ENDING2	16	2	--
	418	ENDING3	10	2	--
	419	ENDING4	7	4	--
	420	ENDING5	33	7	--
	421	ENDING6	43	1	--
	422	ENDING7	61	5	--
	423	ENDING8	43	3	--
	424	ENDING9	7	5	--
	425	ENDING10	9	7	--
	N°	Nom	Kitbatterie	Prog.basse	N° pad
	426	GRVARP1	-	8	PAD2
	427	GRVARP2	-	8	PAD4
	428	GRVBAS1	-	0	PAD13
	429	GRVBAS2	-	1	PAD9
	430	GRVBAS3	-	4	PAD12
	431	GRVBAS4	-	2	PAD11
	432	GRVPRC1	60	-	PAD6
	433	GRVPRC2	64	-	PAD10
	434	GRVDRM1	22	-	PAD1
	435	GRVDRM2	18	-	PAD5
	436	GRVDRM3	35	-	PAD7
	437	GRVDRM4	0	-	PAD8
	438	GRVSNFL	0	-	PAD3
	439	ALLMUTE	-	-	--

PARAMETRE DES PADS DE MORCEAU PRE-PROGRAMME

N° 0	RCK TMP
Pattern	ROOT	Next
407	E	P02
64	A	P01
64	E	P02
64	B	P03
65	E	F06
66	A	P05
66	E	P06
66	B	P07
67	E	F02
0	E	P09
0	G	P10
80	F	F02
416	E	Stp

N° 3	HRK TMP
Pattern	ROOT	Next
403	A	P02
88	D	P01
88	A	P02
88	E	P03
89	A	F06
90	D	P05
90	A	P06
90	E	P07
91	A	F02
70	E	P09
418	G	P02
70	F	P11
418	A	stp

N° 6	JZZ TMP
Pattern	ROOT	Next
411	F#	P02
329	D#	P01
329	F#	P02
329	F	P03
330	F#	F06
331	D#	P05
331	F#	P06
331	F	P07
332	F#	F02
322	D#	P09
322	F#	P10
322	E	F11
423	F#	stp

N° 9	POP TMP
Pattern	ROOT	Next
400	A	P02
131	D	P01
131	A	P02
131	E	P03
132	A	F06
133	D	P05
133	A	P06
133	E	P07
134	A	F02
123	D	P09
124	A	F02
123	E	P11
421	A	stp

N° 1	FNK TMP
Pattern	ROOT	Next
408	D	P02
159	G	P01
159	D	P02
159	A	P03
160	D	F06
161	G	P05
161	D	P06
161	A	P07
162	D	F02
148	D	P11
417	D	P02
148	G	P09
417	D	stp

N° 4	LTN TMP
Pattern	ROOT	Next
414	G	P02
376	A#	P01
376	G	P02
376	C	P03
377	G	F06
379	A#	P05
378	G	P06
379	C	P07
379	G	F02
375	F	P09
377	G	F12
375	G	P11
422	G	stp

N° 7	RnB	TMP
Pattern	ROOT	Next
410	F#	P02
144	A	P01
144	F#	P02
144	B	P03
145	F#	F06
146	A	P05
146	F#	P06
146	B	P07
147	F#	F02
144	E	P09
145	B	F11
419	F#	P00
419	F#	stp

N° 2	HIP TMP
Pattern	ROOT	Next
415	E	P02
189	E	P01
189	E	P02
189	E	P03
190	E	F06
191	E	P05
191	E	P06
191	E	P07
192	E	F02
193	E	P09
190	E	F02
194	E	P11
420	E	stp

N° 5	SHL TMP
Pattern	ROOT	Next
405	C	P02
338	D	P01
338	C	P02
338	D#	P03
339	C	F06
340	D#	P05
340	C	P06
340	F	P07
341	D	F02
333	C	P09
333	F	P10
333	D#	P11
419	C	stp

N° 8	BLS TMP
Pattern	ROOT	Next
413	E	P02
306	A	P01
306	E	P02
306	B	P03
307	E	F06
308	A	P05
308	E	P06
308	B	P07
309	E	F02
306	D	P11
307	D	F02
306	G	P09
424	E	stp

Equipement MIDI

Tableau d'équipement MIDI

[MultiTrackRhythmMachine

Model RhythmTrak RT-223

MIDI Implementation Chart

Date : 30.Nov.,2004

Version :1.00
