Type de produit	Lave-vaisselle
Marque	AEG-ELECTROLUX
Modèle	ASF 2660
Tension d'alimentation	230 V
Puissance nominale	3400 / 2200 W
Dimensions (stand-alone)	85 x 60 x 60 cm
Dimensions (encastrable)	82-87 x 60 x 57 cm
Capacité	12 couverts
Pression d'eau max	100 N/cm²
Capacité d'eau dans la cuve	4,5 L (sans distributeur rotatif) / 3,5 L (avec)
Pompe de vidange - hauteur max	100 cm
Pompe de vidange - débit	15 L/min
Pompe de vidange - puissance absorbée	30 W
Élément chauffant - puissance	1820 / 2520 / 3135 W
Thermostat - températures	55 / 50 / 63 / 40 °C
Thermostat de sécurité - température	75 °C (normalement fermé) / 65 °C (normalement ouvert)
Pompe de cyclage - condensateur	4 µF
Transformateur - tension	230/11 V
Ventilateur - résistance	740 Ω
Sonde NTC - résistance à 20 °C	6032 Ω
Pièces détachées disponibles	Oui (nombreuses références, voir notice)
Entretien	Nettoyage régulier du tamis fin, filtre à peluches et joint de porte

FOIRE AUX QUESTIONS - ASF 2660-PIECES DETACHEES AEG-ELECTROLUX

Quelles sont les dimensions du lave-vaisselle ASF 2660 ?

Les dimensions en version stand-alone sont de 85 x 60 x 60 cm, et en version encastrable de 82-87 x 60 x 57 cm.

Quelle est la capacité en couverts du modèle ASF 2660 ?

Ce lave-vaisselle peut accueillir 12 couverts standards.

Comment nettoyer les filtres du lave-vaisselle ?

Il est recommandé de nettoyer régulièrement le tamis fin (réf. 8996461213705) et le filtre à peluches (réf. 1118591005) pour assurer un bon fonctionnement.

Où puis-je trouver des pièces détachées pour l'ASF 2660 ?

De nombreuses pièces détachées sont disponibles, référencées dans la notice. Contactez le service après-vente AEG-ELECTROLUX ou consultez les revendeurs agréés en indiquant le PNC 911232573.

Quelle est la puissance de l'élément chauffant ?

L'élément chauffant a une puissance de 1820 W, 2520 W ou 3135 W selon la version (référence sur la notice).

Comment installer le lave-vaisselle en version encastrable ?

Pour l'installation encastrable, les dimensions du logement doivent être comprises entre 82 et 87 cm de hauteur, 60 cm de largeur et 57 cm de profondeur. Utilisez le plan de travail (réf. 8996474081933) et les panneaux de côte adaptés.

Que faire en cas de défaut d'arrivée d'eau ?

Vérifiez l'électrovanne d'eau adoucie (réf. non listée) et le pressostat (pression de fonctionnement 65/45 mmWs). Si le problème persiste, consultez un technicien.

Comment régler le doseur de produits ?

Le doseur de produits a une plage de réglage de 1,7 à 6,5 cm³. Il est également équipé de relais REED pour le doseur de détergent et de régénération.

Quels sont les accessoires disponibles pour ce modèle ?

Parmi les accessoires, on trouve des paniers (inférieur, supérieur, à couverts), des roulettes, des supports vaisselle et une feuille anti-buées (réf. 8996698076297).

Comment vérifier le thermostat de sécurité ?

Le thermostat de sécurité est normalement fermé à 75 °C et normalement ouvert à 65 °C. En cas de dysfonctionnement, testez la continuité avec un multimètre.

MODE D'EMPLOI ASF 2660-PIECES DETACHEES AEG-ELECTROLUX

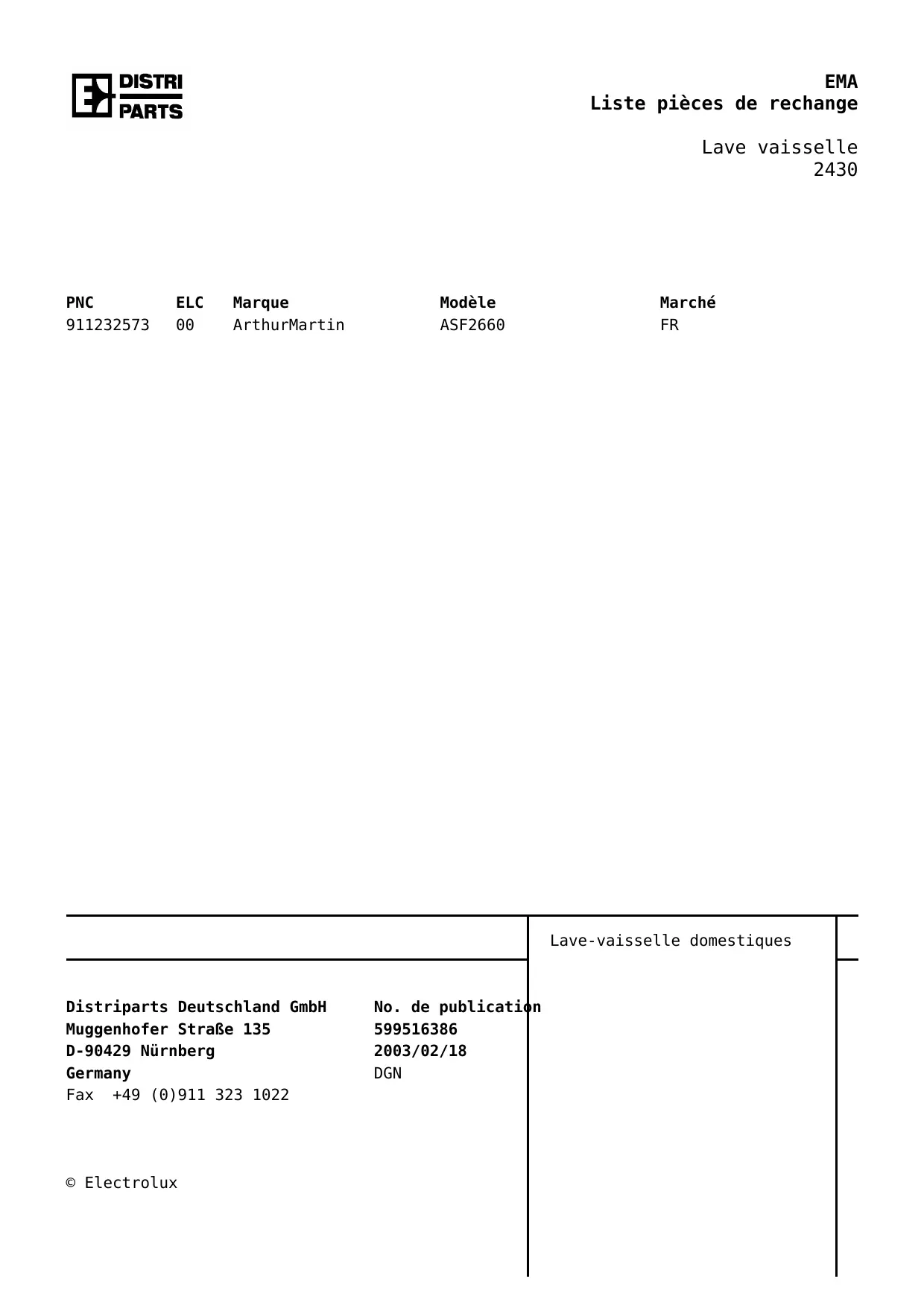

PNC	ELC	Marque	Modèle	Marché
911232573	00	ArthurMartin	ASF2660	FR

Distribut Parts Deutschland GmbH No. de publication

Muggenhofer Straße 135 599516386

D-90429 Nürnberg 2003/02/18

Germany DGN

Fax [phone]

Lave-vaisselle domestiques

Matrice	PNC	ELC	Date Prod.	Modèle
A	911232573	00	20030225	ASF2660
Pos.	Réf.		Matrice	Description

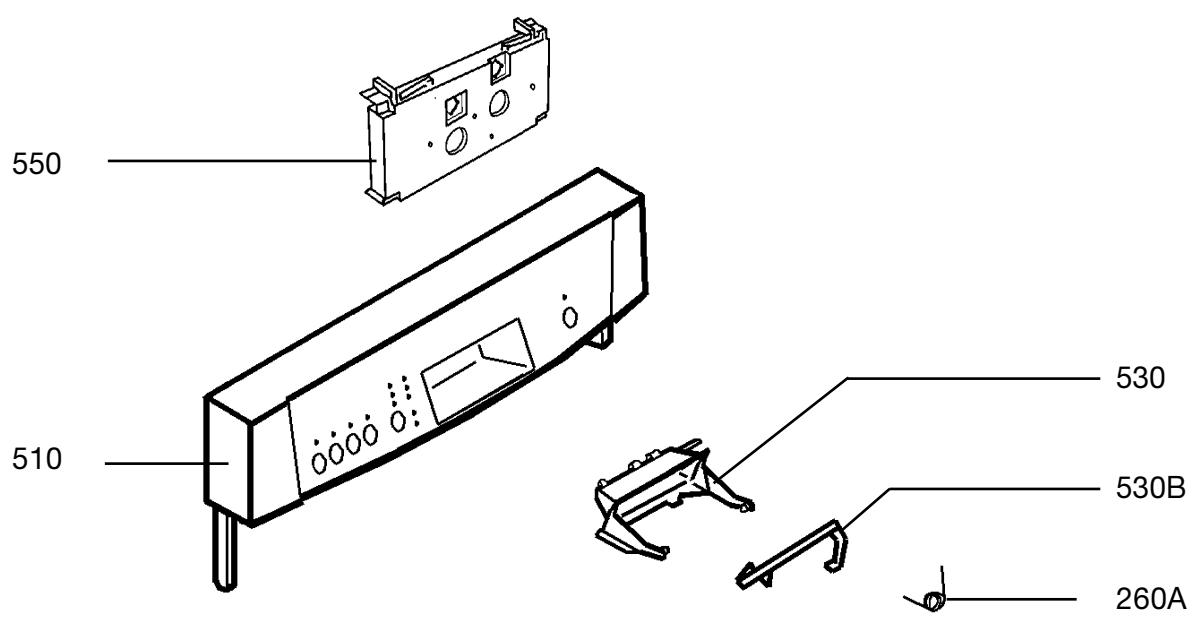

260A	1118264009		A	Ressort,touche de déverrouillage
510	1117637007		A	Support panneau
530	1118369014		A	Prise,blanc
530B	1118370012		A	Protection enfants,blanc
550	1118481017		A	Bossage,électronique
999	8229609139		A	Mode d'emploi,FAV 40 730 NL

Matrice	PNC	ELC	Date Prod.	Modèle
A	911232573	00	20030225	ASF2660
Pos.	Réf.		Matrice	Description
120	8996461213705		A	Tamis fin
120A	1118591005		A	Filtre à peluches, CPL
130	8996464035246		A	Joint de porte
150	8996464034892		A	Isolant phonique
257	1118251105		A	Poids, 4, 5kg
257B	8996461336100		A	Joint caoutchouc
303	1118462009		A	Équerre, SGA
313	8996474081933		A	Plan de travail
323	8996461868664		A	Enjoliveur, gauche
323A	8996461868763		A	Enjoliveur, résistance
323B	8996462234569		A	Boîtier, gauche
323C	8996462234668		A	Boîtier, résistance
326	8996464035055		A	Panneau de côte, gauche, blanc
326A	8996464035063		A	Panneau de côte, résistance, blanc
330	1118271012		A	Pied, variable
344A	1118047008		A	Support, crochet
520	1118284007		A	Attaché tuyau
520A	8996461705809		A	Support, solénoîde
523	8996461233802		A	Conduit
523A	8996461234057		A	Arrêt, paroi, gris foncé
523B	8996461791361		A	Arrêt de porte
526C	8996461227200		A	Plaque
550A	8996461235302		A	Renfort
552	1118238003		A	Enjoliveur, panier supérieur
557	8996698076297		A	Feuille anti-buées
586	8996451465505		A	Support
586A	8996460898506		A	Dispositif coulissant
586B	1118474103		A	Support, au-dessus
597	1118237005		A	Arrêt, avant, gris

Panier lave-vaisselle, inférieur, gris foncé

319A

1110991914

Panier lave-vaisselle, au-dessus, gris

1118401106

Panier à couverts, fixer, gris clair

8996464034850

Roulette de panier, complète, au-dessus

523A

8996464034868

Roulette de panier, inférieur

523B

1118547007

Support, tasse

523C

8996461749765

Prise, gris

523E

1118347002

Support roue, hauteur, réglable

4071309415

Étrier de fixation, ensemble

4071309282

Support vaisselle, courte, ensemble

581A

4071309332

Support vaisselle, long, ensemble

8996461705304

Entonnoir

8996461804602

Amortisseur caoutchouc, panier lave-vaisselle, au-dessus

STR 111 100 800

A (ASG)

B (b3)

D (s7/s8)

D (s22)

E/V (s11/s20)

E/A

F (SZV)

F (PAA/PAAG)

H (h6)

H (h14)

H (h15)

K (k1)

K (k5)

L (f16)

M (m8)

DS/M (m14)

M (g1)

M (m18)

N (fN)

N (fS)

0 (b62)

O (b91)

0 (b92)

O (b95)

P (m3)

R (r1)

R (c2)

S (b7)

T (f10)

T (f30)

U (s17)

V (s9)

Y (b13)

Z (b6)

(b65)

(b66)

(b96)

(h11)

(m2)

(m4)

(s10)

E (EM1)

E (ES)

TS (f35)

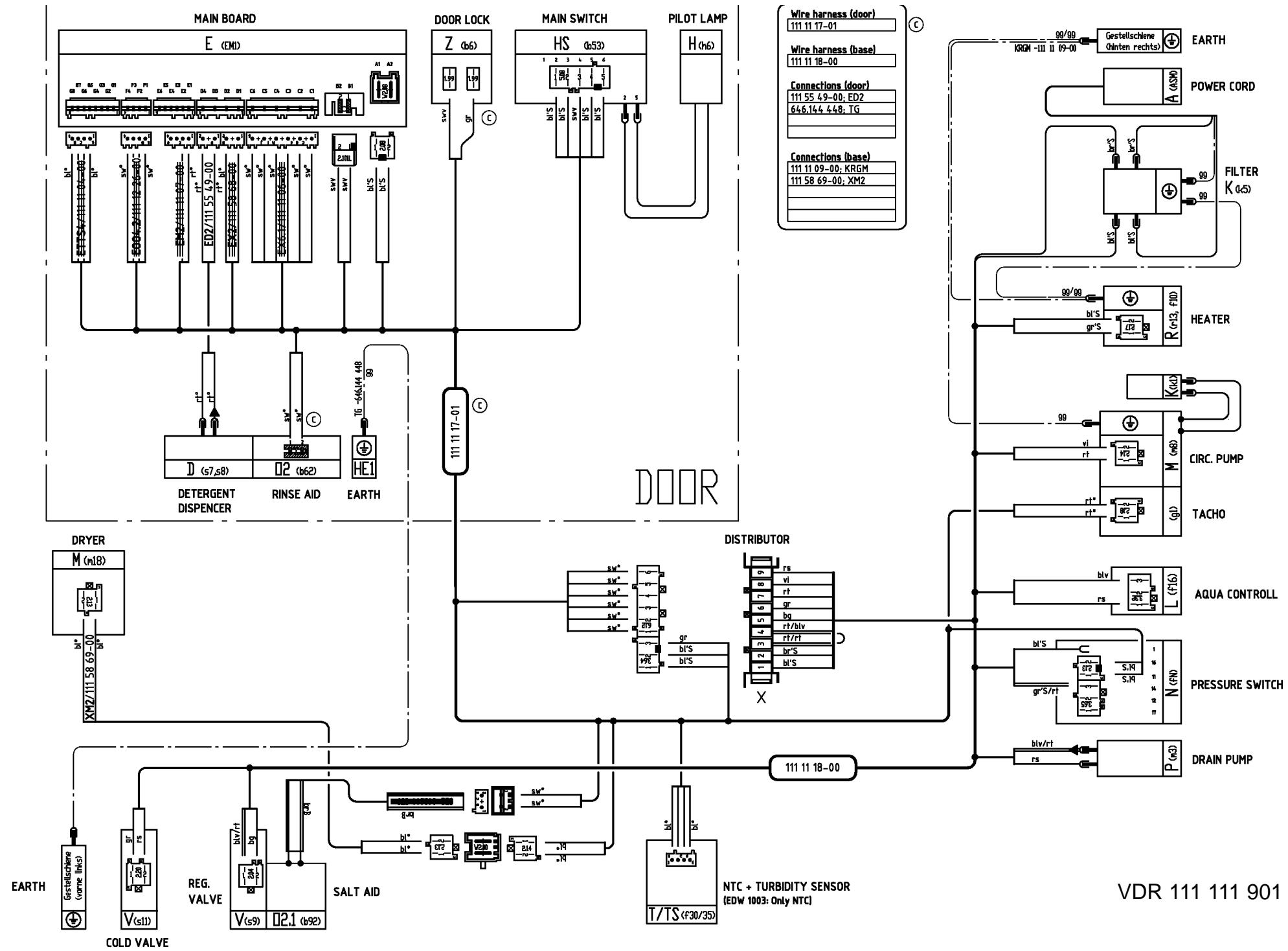

Boîtier de raccordement

Programmateur

Doseur de produits

Clapet thermique de sèchage

Électrovanne d'eau adoucie

Déroulement. Programmation.

Mise en marche différée

Platine d'affichage déroulement programme

Témoin mise en marche

Témoin liquide de rincage

Témoin remplissage de sel

Condensateur

Filtre antiparasite

Microrupteur antidébordement

Pompe de recirculation

Moteur de commande tourniquet

Générateur tachymétrique

Séchage par Ventilateur

Pressostat (niveau normal)

Relais REED doseur dénergént

Relais REED doseur de régénération

Relais REED bac à sel

Relais REED bras de cyclage

Pompe de vidange

Élément chauffant

Relais de chauffage

Présélecteur

Thermostat

Thermostat

Thermostat

Thermostat de sécurité

Sonde NTC

Signal acquitif aqua-alarme

Électrovanne de régénération

Borne de distribution

Démarrage différé commande mécanique

Int. porte réfrigérateur

Contact index Matériel de commande tourniquet

Touches 1/2, départ différé, Séchage par Ventilateur

Interrupteur d'éclairage

EclairageCuve

Micromoteur programmateur

Trasformateur

Contact minuteur

Module électronique

Module Électronique

Sensor

Beige

bl	Bleu
br	Marron
gr	Gris
or	Orange
rs	ro = rose
rt	Rouge
sw	Noir
tk	Turquoise
tr	Transparent
vi	vi = violet
ws	Blanc
blv	Bleu/violet
bro	Marron/orange
gg	Vert/jaune
orv	Orange/violet
rsb	Rose/blEU
rsw	Rose/blanc
swv	Noir/violet
tkt	Turquoise/rouge
viw	Violet/blanc

CHARACTERISTIQUES GENERALES Tensio d'alimentation	V	230
Dimensions	cm	Stand-alone 85 x 60 x 60		Built-in 82 - 87 x 60 x 57
Capacité (Nombre de couverts standards)	N	12
Puisance nominale	W	3400 / 2200
Capacité d'eau dans la cuve	I	without rotary distributor 4,5	with rotary distributor 3,5
Öression d'eau (Maximum)	N/cm2	100/10
CHARACTERISTIQUES TECHNIQUES Pompe de vidange Hauteur max.	cm	100
		100
Débit	l/min	15
Puisance absorbée	W	30
Résistance	Ω	170
Distributeur produits Plage de réglage	cm3	1,7 - 6,5
Résistance	Ω	1360
Electrovanne regeneration Résistance	Ω	3000
water inlet valve delivery rate	l/min	4
Résistance	Ω	3750 - 4000
Element chauffant Puisance	W	1820	2520	3135
Résistance	Ω	29,1	21	16,9
thermostat Température	°C	55	50	63	40
color		noir	gris	rouge	blanc
safety thermostat temperature	°C	normally closed 75	normally opened 65
Pompe de cyclage Frequenz	Hz	without rotary distributor 50	60	50	60
Condensateur	μF	4	4	4	4
Puisance absorbée / restituite	W	100/50	100/50	100/30	100/30
Vitesse de rotation	min-1	2825	2825	2815	2815
Intensité absorbée	A	0,6	0,6	0,6	0,6
Résistance ohmique par enroulement principal	Ω	50,5	34,8	59	45,8
Résistance ohmique par enroulement auxiliaire	Ω	160	106	146	118
Résistance de la tachymétrie	Ω			213	213
Vitesse de rotation	min-1		0,52
Résistance	Ω		9300
Pressostat Pression de fonctionnement	mmWs		65/45
transformer Tension primaire / secondaire	V		230/11
Puisance au primaire / secondaire	mA		70/909
Résistance	Ω		415/1,95
fan Résistance	Ω		740
Vitesse de rotation	min-1		2150

Temperature sensor NTC-resistor	°C/Ω	20 °C / 6032 Ω
temperature/resistor		25 °C / 4829 Ω
(only for fully electronic dishwasher)		30 °C / 3891 Ω
		40 °C / 2573 Ω
		50 °C / 1741 Ω
		55 °C / 1444 Ω
		60 °C / 1204 Ω
		65 °C / 1009 Ω
		70 °C / 849 Ω
