MODE D'EMPLOI CMC414W FAURE

Notice d'utilisation

Cuisinière

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord strictement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez aussi des risques matériels et corporels.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement de l'appareil, le hublot de porte est chaud, les récipients et leur contenu peuvent basculer, et les composants de la table s'échauffent. Tenez les enfants éloignés.

Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques matériels et corporels.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Sommaire

A l'attention de l'utilisateur		A l'attention de l'infallateur
Avertissements importants	4	Caracteristiques techniques	27
Description de l'appareil	8	Consignes de sécurité	28
Utilisation de votre cuisinière	9	Installation	30

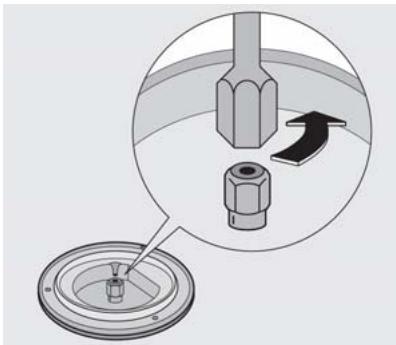

Conseils d'utilisation	17	Changement de gaz	34
Entretien et nettoyage	21
En cas d'anomalie de fonctionnement	25
Garantie	26
ServiceAprèsVenté	26

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour voir sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Cette cuisine est lourde : faites attention lors de son déplacement.
• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet app èce correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installateur qualifié ou adressez-vous à la compétence de distribution du gaz de votre région.
• appareil, faites appel à un électricien qualifié.
• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Débranche l'appareil ou enlève le fusible correspondant à la ligne de branchement de la cuisinière si celle-ci présente une quelconque anomalie.
• Si le câble d'alimentation doit être remplacé, le remplacement ne doit être effectué que par un technicien qualifié.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent comme un jouet.
• Éloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un réseau de cuisson ou en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.

Utilisation

• Voiture appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Avant la première utilisation de votre appareil, faites chauffer le four une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte pour limiter les odeurs et le dégagement de fumée.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Avant d'utiliser votre appareil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de désteroller un récipient.
• Un brûleur doit présenter une flamme régulière. Évitez tout courant d'air. Si la flamme présente une anomalie, nettoyez le brûleur. Si l'anomalie persiste, faites appel au service après-vente.

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique. - Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique, si elle existe. - Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pommes de terre frites, beignets,...) : les graisses surchauffées s'enflamment facilement. - Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou coincé dans la porte du four. - N'utilisez pas de récipients instables ou déformés : ils peuvent renverser et provoquer des dommages corporels. Si votre appareil est équipé d'une léchefrite, ne l'utilisez pas comme plat à rôtir. - En plus du(des) accessoire(s) fourni(s) avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).

• Pendant l'utilisation du four, la léchefrite (si votre appareil en est équipé) devient chaude ; utilisez des gants de cuisson thermique quand vous la sortez.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Après utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position « arrêt »
• Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections grasses peuvent dégager des odeurs désagréables ou s'inflammer.
• Avant de procéder au nettoyage de votre appareil, vérifiez qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position « arrêt ») et que les parois soient suffisamment refroidies.
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir ou dans le logement de rangement (si votre appareil en est équipé) ou à proximité de la cuisine.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Ne placez jamais de papier d'aluminium (ou tout autre ustensile, plat et accessoire) directement en contact avec la sole, la chaleur accumulée pourrait entrainer une déterioration de l'émail ou de l'appareil.

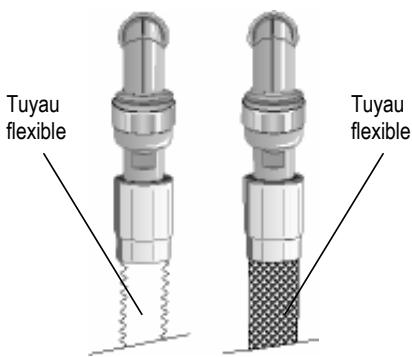

• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou dans un autre local fermé.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• Sur la porte ouverte du four :
• ne posez pas de charge lourde,
• assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir. Veillez à ne rien laisser sur la table de cuisson pendant l'utilisation des brûleurs (torchons, feuilles d'aluminium, etc.).
• Ne faites jamais fonctionner la table de cuisson à vide (sans récipient dessus).
• Lorsque le four est en fonctionnement, le couvercle (si présent) doit être relevé.
• Essuyez les salissures se trouvant sur la surface du couvercle (si présente) avant de l'ouvrir.
• Avant de fermer le couvercle (si présent), mettez toutes les manettes sur la position « arrêt » et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle. Nettoyez votre appareil après chaque utilisation, afin de garantir un fonctionnement correct.
• La façade de votre four est chaude pendant l'utilisation et le nettoyage, éloignez les jeunes enfants.
• N'utilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Veuillez lire attentivement ces remarques avant d'utiliser et d'installer cet appareil. Nous vous remercions de votre attention. Notre responsabilité ne saurait être engagée, en cas de mauvaise utilisation et de non-respect des règles de sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien et de nettoyage.

Service

• En cas d'anomalie de fonctionnement, reportez-vous au chapitre « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire sur votre appareil, le vendeur de votre appare eil qui figurent sur la plaque signalétique.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables.

Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Si vous procédez à la mise à la casse de votre appareil, mettez hors d'usage ce qui pourrait représenter un danger : par exemple, coupez le câble d'alimentation au ras de l'appareil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil, dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

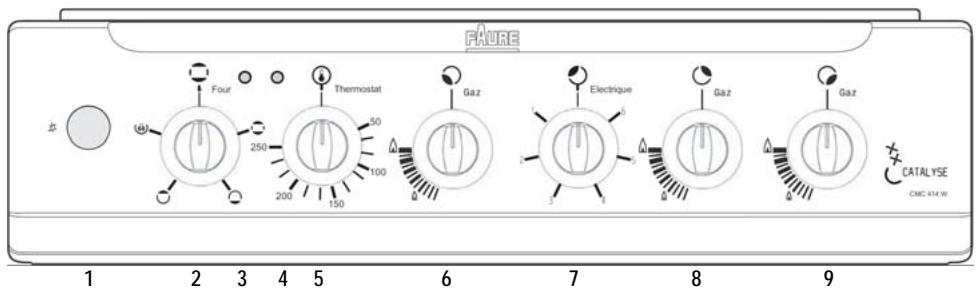

Le bandeau de commande

1. Interrupteur d'allumage électronique des brûleurs de table
2. Manette du four
3. Voyants plaque électrique
4. Voyant de thermostat
5. Manette thermostat

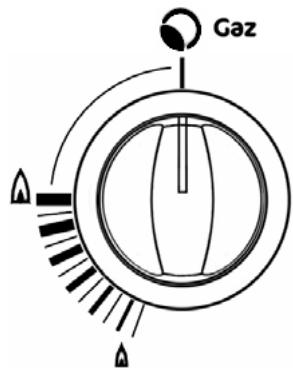

6. Manette de commande du brûleur avant gauche..
7. Manette de commande de plaque électrique arrêté gauche.
8. Manette de commande du brûleur arrêté croit.
9. Manette de commande du brûleur avant droit.

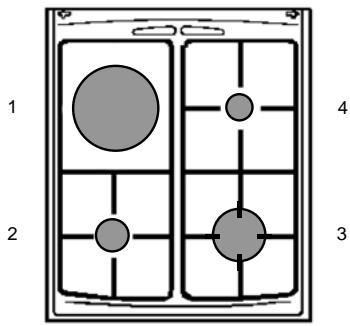

La table de cuisson

1. Plaque électrique
2. Brûleur avant gauche (semi-rapide)
3. Brûleur avant droit (rapide)
4. Brûleur arrière droit (auxiliaire)

Utilisation de votre cuisinière

Avant d'utiliser le four pour la première fois

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonnée en prenant soin de bien les rincer et les essuyer.

Retirez tout emballage à l'intérieur et à l'extérieur de la cuisine avant son utilisation.

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte. Pendant cette opération, votre appareil fume. Aérrez convenablement la pièce pour limiter les odeurs et le dégagement de fumées.

Utilisation du four

La porte est chaude pendant le fonctionnement du four. Éloignez les jeunes enfants.

Lorsque vous ouvrez la porte du four, gardez la distance. Ne la laissez pas retomber, soutenez-la par la poignée jusqu'à ce qu'elle est complètement ouverte.

Sélecteur de fonctions

Le choix de cuisson s'effectue à l'aide du sélecteur de fonctions. En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez la fonction désirée.

0-(arrêt) Cuisson traditionnelle

Pour cela : Levez le couvercle

1. Enlevez tous les accessoires du four.
2. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourraient se trouver sur la façade de l'appareil.
3. Faites chauffer le four à vide en positionnant le thermostat sur le repère maxi pendant 45 minutes environ afin d'éliminer l'odeur du calorifuge.

La même procédure sera répétée également pour le grill pendant 5 - 10 minutes.

Le four électrique est équipé de 3 résistances

• 2 résistances (voute et sole) pour l'utilisation du four 1 résistance pour le grill, placée au centre de la voûte pour griller avec la porte du four fermée.

Cuisson par l'élément chauffant inférieur du four - Cuisson par l'élément chauffant supérieur du four - Cuisson au grill et tournebroche - Le gril ne peut pas être utilisé en même temps que le four.

Manette du thermostat du four

Pour sélectionner la température de cuisson, tourner la manette du thermostat du four dans le sens des aiguilles d'une montre.

Il est possible de régler la température de 50°C à 250°C.

Voyant du thermostat du four

Ce voyant s'allume lorsqu'une température est sélectionnée et reste allumé jusqu'à ce que la température sélectionnée soit atteinte. Il s'allume et s'éteint ensuite par intermittence pour indiquer que la température est maintenue.

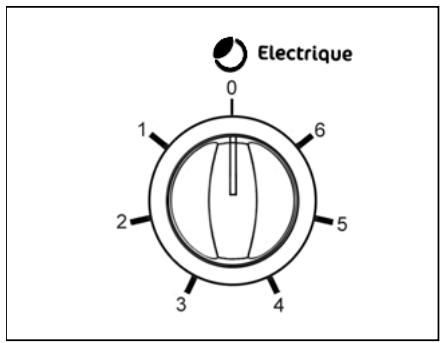

Voyant plaque électrique

Ce voyant s'allume lors de l'utilisation de la plaque électrique et reste allumé tant qu'elle est en fonctionnement.

Éclairage du four

Il est allumé que la manette de commande du four est sur une position de fonctionnement du four.

Cuisson au four

L'appareil devient chaud pendant son utilisation. Éviter de toucher les éléments chauffants à l'intérieur du four.

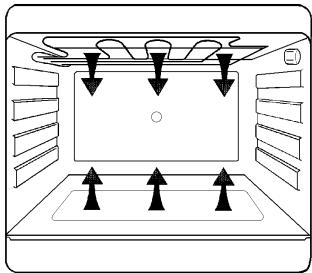

Cuisson traditionnelle

La cuisson s'effectue par convection naturelle. L'air chaud circule dans le four selon le principe des courants ascendants et descendants. Il est nécessaire de préchauffer le four.

Comment procéder

Pour les petits gâteaux, la pâtisserie, les cakes à base de préparations fouettées en moule.

1. Préchauffer le four en mettant la manette du four sur la position
2. pendant 8 minutes environ de 50°C à 150°C;
3. pendant 15 minutes sur la position de 175°C à 250°C;
4. Introduire les aliments à cuire. Tourner la manette du thermostat du four sur la température désirée.

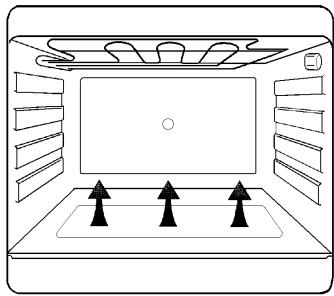

Cuisson par l'élément chauffant inférieur. La chaleur provient uniquement de l'élément chauffant inférieur. Cette position de la manette du four est conseillée pour la cuisson des pizzas, des flans et des tartes.

Préchauffage nécessaire.

Comment procédé

1. Préchauffer le four, en mettant la manette du four sur la position pendant 10 minutes environ avec la manette du thermostat du four en position maximum.
2. Introduire les aliments à cuire. Tourner la manette du thermostat du four sur la température désirée.

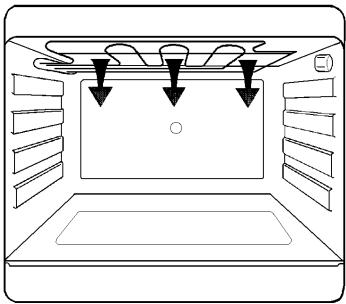

Cuisson par l'objet chauffant supérieur La cuisson se fait par rayonnement. La chaleur provient de l'objet chauffant supérieur seulement. Cette fonction est conseillée pour terminer la cuisson de plats cuits, et leur rechauffage à savoir lasagnes, hachis Parmentier, chou-fleur gratiné, etc. Il n'est pas nécessaire de préchauffer le four.

Comment procédé

1. Introduire les aliments sur le 3ème gradin.
2. Tourner la manette de commande du

four sur la position et la manette du thermostat du four sur la température désirée.

Après utilisation du four, assurez-vous que le thermostat et le sélecteur de fonctions se trouvent sur la position « arrêt »

Conseils et astuces

Il faut toujours laisser une distance de 2,5 cm minimum entre la surface des aliments et l'objet. Ceci permet d'obtenir les autres résultats de cuisson et laisser suffisamment d'espace aux aliments pour leur permettre de lever, à savoir, préparations avec de la levure, crêpes épaisses salées, etc.

Assurez-vous que les aliments sont au milieu du gradin et qu'il y a suffisamment d'espace autour de la grille/plat de cuisson pour permettre une circulation d'air maximum.

Grille électrique

Les parties accessibles de la cuisine peuvent être chaudes lors de l'utilisation du grill. Éloignez les jeunes enfants.

L'utilisation du grill se fait porte fermée et sous votre surveillance.

Pendant l'utilisation, la cuisine devient chaude. Évitez de toucher les éléments chauffants à l'intérieur du four.

Les accessoires deviennent chauds pendant et après l'utilisation du grill. Utilisez toujours des gants thermiques de cuisson pour enfourner ou retirer la grille/le chefrite, le plat du four.

Attention : utilisez la fonction grill à 210°C maximum.

Griller

La position gril s'emploie pour griller les pièces de viandes (côte de bœuf, côtes de porc,...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratin de pâtes, etc.). Si vous cuisinez directement sur la grille (grillades), pensez à glisser la lèchefrite dans un gradin inférieur pour recueillir les jus des grillades (pour éviter une inflammation des graisses lors d'une prochaine cuisson).

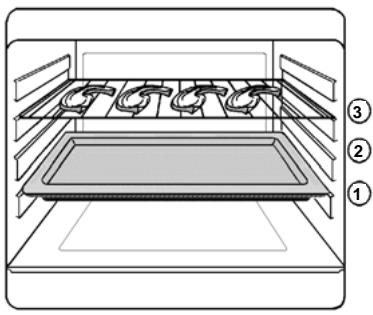

Les grillades

1. Positionnez le sélecteur de fonctions sur la position u
2. Placez la pièce à griller sur la grille support de plat et positionnez la grille à distance convenable du grill. Placez-le d'autant plus près que la pièce exige d’être saisie.
3. Glissez la lèchefrite dans un gradin inférieur.
4. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.
5. Faites griller la deuxième face.
6. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé en fonction de l'épaisseur de la pièce à griller et non par son poids.

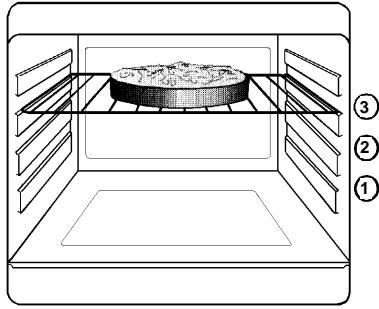

Les gratins

1. Positionnez le sélecteur de fonctions sur la position
2. Placez le plat sur la grille support de plat et glissez l'ensemble à distance convenable du gril.
3. Laissez le mets exposé quelques minutes au rayonnement du grill.

Tournebroche

Les parties accessibles de la cuisinière peuvent être chaudes lors de l'utilisation du tournebroche. Éloignez les jeunes enfants. L'utilisation du tournebroche se fait porte fermée et sous votre surveillance.

La broche, son support et la lèchefrite sont très chauds pendant et après la cuisson. Utilisez des gants thermiques de cuisson pour enfournier, ajuster ou retirer la lèchefrite/le tournebroche. Pendant l'utilisation, la cuisinière devient chaude. Évitez de toucher les éléments chauffants à l'intérieur du four.

Attention : utiliser la fonction grill à 210°C maximum.

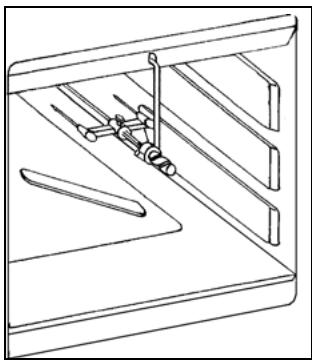

Comment utiliser le tournebroche?

1. Fixez la poignée amovible sur la broche.
2. Enfilez une fourchette sur la broche puis la pierce à rôtir en veillant à ce qu'elle soit bien centrée.
3. Enfilez ensuite la seconde fourchette et bloquez-les à l'aide des vis.
4. Positionnez le support de broche dans l'orifice situé sur l'encadrement supérieur avant du four.
5. Poussez la broche pour engager son extrémité dans le carré d’entraînement de la broche (orifice central situé au fond du four) et posez-la sur le support de broche.
6. Glissez la lèchefrite dans un gradin inférieur.
7. Retirez la poignée.
8. Tournez le sélecteur de fonctions sur la position tournebroche et vérifiez que la broche tourne.

Pour sortir la pièce

1. Mettez le thermostat et le sélecteur de fonctions sur la position « arrêt »
2. Fixez la poignée amovible sur la broche.
3. Sortez la broche du four. Utilisez un gant thermique de cuisson pour retirer la l'échefe et le support de broche.

Le poids maximum admis sur le tournebroche est de 4-5 kg.

Après utilisation du grill ou tournebroche, assurez-vous que le thermostat et le sélecteur de fonctions se trouvent sur la position « arrêt »

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtenez :

Position arrêt

Utilisez le débit maximum pour obtenir l'ébullition et le ralenti pour le mijotage des aliments ou le maintien en ébullition.

Choisissez toujours des positions entre les débits minimum et maximum, jamais entre celles du maximum et de l'arrêt.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Pour allumer les brûleurs

1. Poussez et tournez la commande du brûleur vers la gauche jusqu'au repère « grande flamme »
2. En même temps, appuyez sur le bouton d'allumage électronique pour obtenir des étincelles. Maintenez le bouton enfoncé jusqu'à l'apparition de la flamme (une étincelle se produit environ toutes les secondes).

1. Présentez une flamme au brûleur correspondant après avoir tourné la commande (en cas de manque d'énergie électrique)
2. Relâchez la commande du brûleur après apparition de la flamme.
3. Regalez ensuite la flamme sur la position désirée.

Dans le cas d'une extinction accidentelle de la flamme, replacez la manette de commande du brûleur sur la position « arrêt » et attendez 1 minute au moins avant d'essayer à nouveau de rallumer le brûleur.

Si après quelques tentatives le brûleur ne s'allume pas, vérifie que les chapeaux et les couronnés du brûleur sont correctement mis en place.

Pour éteindre les brûleurs

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la position « arrêt ».

Avant la première utilisation de la plaque électrique, faites-la chauffer 5 minutes en position maxi afin d'éliminer les graisses de protection.

Pour permettre le fonctionnement de la plaque, tournez la manette correspondante sur la position désirée.

Le voyant de fonctionnement sur le bandeau de commande s'allume pour signaler que la plaque électrique est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.

Position 0 : Plaque à l'arrêt

Position 1 : Allure de chauffe minimale

Position 6 : Allure de chauffe maximale

Pour permettre à l'arrêt la plaque électrique, ramenez la manette correspondante sur la position « arrêt »

Éloignez les jeunes enfants de l'appareil tant qu'il est encore chaud.

Veillez à ne pas poser sur la table de cuisson des objets ou des aliments susceptibles de fondre (ustensiles avec manche en plastique, feuille d'aluminium, aliments contenant du sucre, etc.).

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des saucas, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, déconglération d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes pâtes, bouillon, savarins, poisson
5	Omelettes, crêpes, biftecks
6	Biftecks, tranches de viande, biscuits, saisie de viande

Choix du brûleur

Au-dessus de chaque manette, figure un symbole vous indiquant quel brûleur est concerné.

Afin d'obtenir un plus grand rendement, choisissez toujours des récipients proportionnés au diamètre des brûleurs utilisés.

Nous vous recommandons de réduire l'allure du brûleur dès que l'ébullition est atteinte.

Pour un bon allumage de vos brûleurs, veillez à garder les couronnées des brûleurs et les bougies d'allumage en parfait état de propreté, leur encrassement pourrait être la cause d'un mauvais allumage.

Choix des récipients

N'utilisez pas de récipients à base concave ou convexe sur le plan de cuisson.

Choisissez toujours un récipient à fond bien plat et proportionné au diamètre du brûleur utilisé.

• min 16,5 cm de diamètre du récipient pour le brûleur rapide
• min 14 cm de diamètre du récipient pour le brûleur semi-rapide
• min 10 cm de diamètre du récipient pour le brûleur auxiliaire.

Si vous devez décaler vers l'arrière de la table de cuisson de telle sorte que la base du récipient ne dépasse pas le bord avant de la table émaillée, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commande.

Mauvaise utilisation (gaspillage d'énergie)

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

• Ne faites pas chauffer la plaque à vide et n'intercalez aucun produit ou matériel entre la plaque et le couvercle.
• Chaque fois que la recette le permet, couvrez votre plat, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position « arrêt » avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson de pâtes, dur riz, mijotage).
• Pour prévenir les débordements (lait, huile, saumure,...), positionnez la manette sur un repère moins élevé quelques minutes avant l'ébullition. N'emplissez pas trop vos récipients. Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez la plaque, sa température baisse lentement.

Choix des récipients

Choisissez toujours un récipient proportionné au diamètre de la plaque et des récipients à fond plat (fond dressé).

Bonne utilisation Mauvaise utilisation

Le four

Ne placez jamais de papier aluminium ou tout autre ustensile, plat et accessoire directement au contact avec la sole, ceci entraînerait une déterioration de l'émail et de l'appareil. Lorsque le four est en fonctionnement, le couvercle doit être relevé.

• Afin de réaliser des économies d'énergie, nous vous conseillons d'éteindre le four 5 minutes avant la fin de la durée de cuisson prévue. La chaleur résiduelle dans le four vous permettra de terminer la cuisson.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Ajoutez les matières grasses un peu avant la fin de la cuisson.
• Laissez le moins de barde possible autour de vos roits pour réduire les projections et obtenir un mets moins riche en graisse.

Choix des récipients

L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires.

• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, CHOISSEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue laisse le tiers supérieur du moule libre. Pour prévenir les projections graisseuses trop importantes, utilisez pour la cuisson des roits, des plats a bords hauts dont les dimensions sont proportionnées à la piece a roir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

A. L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préserve n'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts. B. La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

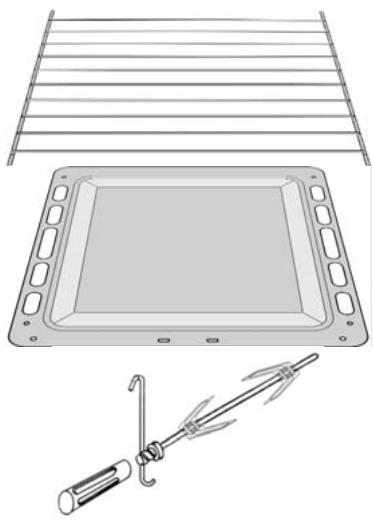

Accessoires fournis avec l'appareil

En plus des accessoires fournis avec votre cuisinière, nous vous conseillons de n'utiliser que des plats, des moules à gâteaux,... résistant à de hautes températures (suivez les instructions des fabricants).

Votre cuisinière est équipée:

D'une grille support de plat

Elle permet de poser les plats (rotis, gratins), les moules à pâtisseries, etc... Votre plat doit être centré sur la grille.

D'une échelle finale

Elle est utilisée pour recueillir le jus de cuisson. Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Lorsque vous n'utilisez pas la l'échafaud, veillez à la retirer du four.

Pour la cuisson, elle doit être posée sur le gradin 2.

D'un tourne-broche

Il est composé de :

2 fourchettes

1 broche 1 poignée 1 support de broche

Logement de rangement

Le logement doit être utilisé pour y placer les accessoires de la cuisine qui ne sont pas utilisés.

Pour ouvrir ce logement, soulevez d'abord l'abattant et tournez-le ensuite vers le bas.

Important: N'utilisez jamais ce logement pour y placer des matières inflammables.

Entretien et nettoyage

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Avant de procéder au nettoyage, assurez-vous que toutes les manettes sont sur la position « arrêt » et que l'appareil est complètement refroidi.

N'employez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir, d'éponge métallique, de produits abrasifs, de détérgeants, d'objets tranchants, tels que couteaux, grattoir pour procéder au nettoyage de votre appareil.

Les brûleurs

Lavez les chapeaux avec de l'eau chaude et un détergent doux en prenant soin d'enlever toute incrustation. N'employez jamais d'eau vinaigrée.

Veillez à garder les couronnés de brûleurs en parfait état de propreté, leur encrassement pouvant être la cause d'un mauvais allumage.

Assurez-vous avant l'allumage que les couronnes sont bien en place ainsi que les chapeaux de brûleurs.

L'ensemble doit être parfaitement sec.

La plaque électrique

Utilisez une éponge humide et un produit détergent, rincez et séchez. Si nécessaire, faites chauffer la plaque préalablement pour carboniser les salissures.

La plaque doit être maintenue bien sèche. Périodiquement, vous pouvez l'essuyer avec un papier absorbant légèrement huilé.

Bandeau de commande, manettes, grille émaillée, couvercle de table, façade, logement de rangement et parois latérales de l'appareil

Utilisez une éponge humide additionnée d’un détergent doux, rincez et séchez.

La table de cuisson

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laissez détrempé mais ne grattez pas et évitez les produits abrasifs ou caustiques qui risqueraient de rayer et d'endommager la surface de la table.

Il est souhaitable de retirer rapidement les taches de vinaigre, de citron et les substances acides en général.

Le four

La porte du four est chaude pendant le cycle de nettoyage, éloignez les jeunes enfants.

N'utilisez pas les brûleurs de table pendant le nettoyage.

Les parois de votre four (sauf la sole et la paroi du fond) sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.

La sole et la paroi du fond sont en émail brillant et lisse au toucher, le nettoyage est «manuel»

Nettoyage catalytique

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses.

Dans ce cas, à la suite de la cuisson, procédez de la manière suivante :

1. Levez le couvercle de la cuisinière.
2. Retirez tous les accessoires du four (grille, léchefrite,...),
3. Placez le thermostat sur le repère maxi puis laissez chauffer à vide 30 minutes.
4. Ensuite, placez le sélecteur de fonctions sur la position puis laissez chauffer pendant 5 minutes.

Si vous réalisez cette opération à partir d'un four froid, comptez 45 minutes de nettoyage.

Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'email catalytique.

N'utilisez jamais d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs qui rendraient l'email définitivement inefficace.

Les accessoires

Lavez-le(s) à l'eau savonneuse en prenant soin de bien le(s) rincer et de le(s) essuyer.

Démontage de la porte du four

Afin de pouvoir nettoyer facilement le four, il est possible de démonter la porte du four. Abaissez la porte du four horizontalement. Relevez les leviers se trouvant sur les deux charnières de la porte vers l'avant jusqu'à ce qu'ils atteignent le butoir (a).

Refermez lentement la porte jusqu'au butoir et levez la porte jusqu'à ce que les charnières sortent de leur emplacement (b).

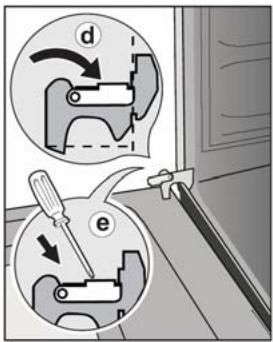

Montage de la porte du four

Pour remonter la porte du four, veuillez suivre la marche à suivre pour le démontage à l'envers.

Replacez les charnières de la porte dans leurs orifices (c). Faites attention à ce que les charnières soient bien à leur place.

Faites balancer lentement la porte vers le bas. Faites attention à ce que les coins de la porte ne cognent pas contre le cadre du bas (dans ce cas, faites pivoter la porte vers le haut et positionnez à nouveau les charnières).

Faites pivoter les leviers à nouveau vers l'arrière (d). Afin que la porte ferme correctement, appuyez sur le levier (e) à l'aide d'un objet (par exemple un tournevis). Vérifiez lentement si la porte fonctionne correctement.

Attention: Ne faites jamais encliqueter les leviers des charnières de la porte. L'effet du ressort pourrait blesser.

Avant de procéder au changement de l'ampoule d'éclairage du four, veillez à ce que toutes les commandes soient sur la position Arrêt « I »

Débranche l'alimentation électrique de l'appareil. Assurez-vous aussi que l'intérieur du four soit froid.

Cette ampoule de 15 W, de type culot à vis E14 (230/240 V), est une ampoule spéciale « chaleur » résistant à une température de 300°C.

L'ampoule est située au fond du four et accessible par l'intérieur.

Pour avoir accès à l'ampoule :

1. Dévissez le capuchon en verre protégeant l'ampoule.
2. Dévissez l'ampoule.
3. Remplacez l'ampoule.
4. Resserrez bien le capuchon en verre.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisine avant d'appeler votre service après vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après vente.

Symptômes	Solutions
1. Un ou des brûleurs de table ne s'allume pas.	Vérifiez que : • l'arrivée de gaz est ouverte, • la position du tuyau gaz est correcte, • le brûleur n'est pas mouillé, • l'ensemble du brûleur de table est correctement remonté après le nettoyage. • la bouteille de gaz ou la cuve n'est pas vide.
2. Les résultats de cuisson ne sont pas satisfaisants.	Vérifiez que : • le thermostat est correctement positionné, • la durée de cuisson est adaptée. • la grille est bien positionnée dans le four, • le réseau de cuisson est bien adapté.
3. Le four fume	Vérifiez que : • le four ne nécessite pas de nettoyage, • la préparation ne déborde pas, • il n'y a pas de projections excessives de graisse/jus sur les parois du four.
4. La plaque électrique et le four ne fonctionnent pas	Vérifiez que : • l'appareil n'est pas debranché • il n'y a pas une coupure d'électricité • vérifie les fusibles

Si après avoir vérifié ces différents point l'anomalie persiste, contactez votre service après vente en lui donnant les indications suivantes :

1. Vos coordonnées
2. Détails clairs et concis sur l'anomalie
3. Le modèle, numéro de série et de produit de votre cuisinière. Ces indications se trouvent sur la plaque signalétique située dans le coin gauche du châssis avant du four.
4. La date d'achat

Garantie

Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Plaque signaletique

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'arrière de votre appareil.

Caractéristiques techniques

Appareil isolé			Classe 1
La table de cuisson	Couvercle de tableGrille de tableBrûleur avant droitBrûleur arrière droitBrûleur avant gauchePlaque arrière gaucheAllumage de tableélectronique
Le four	FourGridEclairage du fourTournebrocheNettoyage		ElectriqueElectriqueAmpoule 15W type E144 WCatalyse
Accessoires	GrilleL'échefriteTournebrocheLogement de rangement
Dimensions	Hauteur couvercle ferméLargeurProfondeur		875 mm500 mm600 mm

Cet appareil est conforme aux Directives Communautaires suivantes : 93/68 ; 2006/95 (Basse Tension) et modifications successives, 89/336 ; 90/31 ; 93/68 (Compatible Electromagnétique) et modifications successives, 90/396 (Appareil Gaz) ; 93/68 (Directives Générales) et modifications successives.

Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.
• Cet appareil doit être installé uniquement dans un local suffisamment aéré.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Cet appareil est un appareil du type X, c'est-à-dire que les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.
• Les parois adjacentes à la cuisinière seraient être soit en une matière résistant à la chaleur, soit revêtues d'une telle matière.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustible et aux hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204 Installation de gaz (Anciennement DTU n° 61.1- Installation de gaz-avril1982+additif n° 1 de juillet 1984)
• Règlement Sanitaire Départemental
• Norme NF C 15-100. Installations électriques à basse tension.

Raccordement à un réseau gaz

Vérifiez que le débit du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appareils de l'installation (consultez votre complice de distribution du gaz).

• Vérifiez que tous les raccords sont étanches.
• Installez un robinet de barrage que visible et accessible.
• Si vous utilisez un tube souple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tube sousé un peu avant la date d'expiration imprimée sur celui-ci.

Raccordement électrique

Quelle que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur et prescriptions de la norme NF C 15.100 et aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Capacité du fusible : max 10 ampères en 230V (monophasé).

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur d'une prise multiple, ou d'un raccordement multiple (risque d'incendie).

Si le câble d'alimentation électrique est endommagé, il ne doit être remplacé que par un technicien qualifié. Utilisez un câble de type H05RR-F d'une section adaptée à la charge.

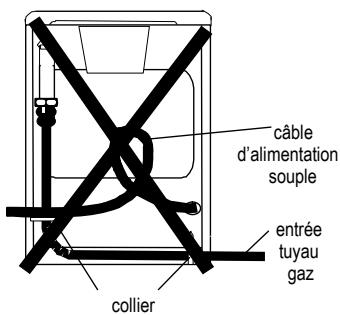

Ne faites pas passer le câble d'alimentation derrière le four de la cuisine.

Avant le raccordement vérifie que :

• La prise utilisée pour le raccordement est facilement accessible lorsque la cuisinière est installée.
• Les fusibles, ainsi que l'installation électrique domestique, sont en mesure de supporter la charge de l'appareil (voir la plaque signalétique). Le câble d'alimentation et les lignes d'alimentation sont en bon état.
• Le diamètre des fils est conforme aux règles d'alimentation.
• L'installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente ou pour une installation non conforme à la législation en vigueur.

Tableau n01

Tension nominale	230V~ / 230V 3~ / 400V 3N~ / 400V 2N~
Type de branchement	Monophasé	Triphasé	Triphasé Y 3 ph. + neutre	Diphasé Y 2 ph. + neutre
Raccordement du cable sur la plaque à bornes	1 2 3 4 5 L1 N	1 2 3 4 5 L1 L2 L3	1 2 3 4 5 L1 L2 L3 N	1 2 3 4 5 L1 L2 N
Tension au réseau	230V ~	230V 3~	400V 3N~	400V 2N~
Tension des éléments chauffants	230V	230V	230 V	230 V
Capacite du fusible	20 A	3 x 20A	3 x 16 A	2 x 16 A
Section du cable	3 x 4 mm²	4 x 4 mm²	5 x 2,5 mm²	4 x 2,5 mm²

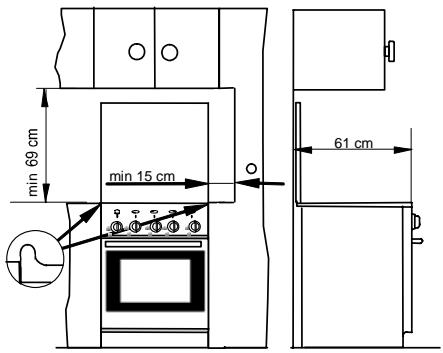

Emplacement

L'emballage et les revêtements en plastique retirés, installez la cuisinière dans un endroit sec et aéré. Elle doit être éloignée des rideaux, papiers, alcohol, essence, etc.).

L'appareil doit être posé sur un sol résistant à la chaleur. N'installez pas l'appareil sur un socle.

Cette cuisinière est de classe « 1 » en ce qui concerne la protection contre la surchauffe des surfaces environnantes.

Le revêtement du meuble doit supporter des températures minimales de 90°C

Aération de la pièce

La combustion du gaz est possible grâce à l'oxygène de l'air (2 m³ air/h x kW de puissance installée - reportez-vous à la plaque signalétique de votre appareil).

Il est donc nécessaire que cet air soit renouvelé et les produits de combustion soient évacués.

L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées au niveau des murs extérieurs, ayant une section libre d'au moins 100 cm² au total.

Pratiquez les ouvertures à proximité du sol et, de préférence, du côté opposé à l’évacuation des produits de combustion. Elles ne doivent en aucun cas être bouchées de l’intérieur et de l’extérieur.

Raccordement gaz

Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique.

Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau des injecteurs n°1.

Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28-30 mbar pour le Butane et 37 mbar pour le Propane.

Tube couplé

Utilisez un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre intérieur monté avec son about gaz. - Vissez l'about gaz en intercalant le joint sur le prolongateur de la rampe. Si le joint n'est pas mis en place, il y a risque d'explosion. - Enfilez le tube couple sur l'about gaz et fixez avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barragé).

Tuyau flexible

• Vérifiez que ce tuyau est conforme et livré avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d'explosion.
• Un tuyau flexible (à embouts mécaniques) longueur maxi 1,50m.
• Nous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m dont la longueur est à désir en fonction de la position du robinet de barrageage.
• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de rampe.
• Positionnez l'appareil en vérifiant que la boucle formée par le tuyau flexible se développe dans le vide sanitaire du meuble adjacent.
• Le tuyau ne doit pas être en contact avec le carter du four de l'appareil.

Tuyau rigide

Un tuyau rigide avec écrou et joint.

Tuyau flexible

• Nous vous recommandons l'emploi d'un tuyau flexible (à embouts mécaniques) normalisé d'une longueur minimum de 1 m ; cette longueur est à désir en fonction de la position du raccordement à l'alimentation gaz.
• Vérifiez que ce tuyau est conforme et livré avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d'explosion.
• Raccordez une extrémité du tuyau flexible au robinet de bouchage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de rampe.

Tube couplé

• Pour les installations anciiennes (avant 1997) et en butane, vous pouvez utiliser un tube couple en caoutchouc d'une longueur maxi de 1,50m et de 6mm de diamètre interieur, monte avec l'about special butane.
• Vissez l'about gaz en intercalant le joint sur le prolongateur de la rampe. Si le joint n'est pas mis en place, il y a risque d'explosion.
• Enroulez le tube souple sur l'about gaz et fixez avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barragé).

Pour l'achat des tuyaux

• TubeSouple en caoutchouc: il doit etremarqué NF GAZ. Tuyau flexible: il doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 107 pour les gaz naturels, et NF D 36112 ou NF D 36125 pour les gaz butane/propane.

La cuisinière peut être raccordée à l'arrivée du gaz soit à droite soit à gauche avec un seul point de raccordement. L'extrémité de la rampe de la cuisinière est filtre.

Si le passage du tuyau de raccordement (tuyau couple ou tuyau flexible à embout mécanique) derrière la cuisinière est nécessaire, respectez les prescriptions données dans la fig. en prenant soin de maintenir le tuyau dans le support en utilisant le collier fourni avec l'appareil.

Le tuyau couple ne doit pas présenter des courbes excessivement étroites ou des étranglements. Vérifiez l'étanchéité à l'aide d'eau savonneuse ou d'un produit ajust.

Changement de gaz

Votre cuisine est prévue pour fonctionner en gaz naturel, propane ou butane. Elle n'est pas prévue pour fonctionner avec de l'air butané ou propané.

Chaque appareil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est marqué en centièmes de millimètre sur l'injecteur.

Pour changer le type de gaz, il est nécessaire de:

• changer les injecteurs (table),
• modifier les réglages de début réduit (table)
• modifier et vérifier le mode de raccordement gaz.

Colliez l'étiquette autocollante fournie avec l'appareil (POCHEtte des injecteurs) correspondant au type de gaz utilisé.

TABLEAU DES INJECTEURS N°1 (Cat: I I 2E +3+)

Brûleurs	Puisancenormale(kW)	Puisance réduite(kW)	Type de gaz	Pression(mbar)	By-pass(mm)	Diamètreinjecteur(mm)	Cons.g/h
Rapide	2,60	0,72	Gaz naturel G 20/G25	20/25		1,13	-
	2,50	0,72	Butane G 30	28-30	0,42	0,77	181,78
	2,50	0,72	Propane G 31	37		0,77	178,53
Semirapide	2,00	0,43	Gaz naturel G 20/G25	20/25		0,96	-
	2,00	0,43	Butane G 30	28-30	0,32	0,71	145,43
	2,00	0,43	Propane G 31	37		0,71	142,83
Auxiliare	1,00	0,35	Gaz naturel G 20/G25	20/25		0,70	-
	1,00	0,35	Butane G 30	28-30	0,29	0,50	72,71
	1,00	0,35	Propane G 31	37		0,50	71,41

Avant toute opération de conversion, débranchez votre cuisinière, vérifiez que toutes les manettes sont sur la position arrêt et que la cuisinière est complètement refroidie.

Pour remplacer les injecteurs des fours table de cuisson

Chaque appareil est muni d'un jeu d'injecteurs pour chaque type de gaz. Le diamètre de l'orifice de chaque injecteur est marqué en centièmes de millimètre sur l'injecteur.

1. Otez les grilles;
2. Enlevez les brûleurs;
3. Avec une clé douille de 7, dévissez les injecteurs et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau n°1).
4. Remettez en place brûleurs et grilles.

Réglage du début réduit des brûleurs de la table

En passant d'un type de gaz à un autre, veillez à ce que le début réduit soit correct. Une flamme correcte au début réduit doit être environ 4 mm ; le passage brusque du maximum au ralenti ne doit jamais entraîner l'extinction de la flamme.

pas d'air

réglage correct

excès d'air

Pour régler la flamme

1. Allumez le brûleur
2. Tournez la manette jusqu'à la position minimum.
3. Retirez la manette.
4. Dévissez ou vissez la vis pointeau (qui se trouve à dessous de l'axe du robinet) jusqu'à l'obtention d'une flamme très courte mais stable pour le gaz naturel. Pour le gaz butane - propane, vissez totalement la vis dans le sens des aiguilles d'une montre sans forcer.
5. Remplacez la manette.

Tournez la manette plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes. Le brûleur ne doit jamais s'éteindre.

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info conso

BP 50142-60307 Senlis Cedex

Tel.: [phone] (0,15€ TTC/mn)

Fax:[phone]

e-mail: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail: [e-mail]

Permanence téléphonique du lundi au vendredi

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkić 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera	[phone]	Industriestrasse 10, CH-5506 Mögenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiće SK, Seberíniho 1, 821 03 Bratislava
Suomi	[phone]	Konepajanranta 4, 28100 Pori
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İstanbul
Russiya	[phone]	129090 MoskBA, Олимпийскай поспект, 16, БД "Олимник"

www.electrolux.com
