OD-3 - Pédale d'effet BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Caractéristiques techniques principales	Overdrive avec contrôle de tonalité, niveau et gain
Alimentation électrique	Alimentation par adaptateur secteur ou piles 9V
Dimensions approximatives	120 mm x 70 mm x 55 mm
Poids	0,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et amplificateurs
Type de batterie	Pile 9V (non incluse)
Tension	9V
Puissance	Consommation de 10 mA
Fonctions principales	Création de sons overdrive chauds et riches avec contrôle de tonalité
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente BOSS
Informations générales utiles	Idéale pour les guitaristes recherchant un son overdrive classique, construction robuste

FOIRE AUX QUESTIONS - OD-3 BOSS

Pourquoi mon BOSS OD-3 ne produit-il pas de son ?

Vérifiez que la pédale est correctement branchée entre votre guitare et votre amplificateur. Assurez-vous également que l'amplificateur est allumé et que le volume est réglé correctement.

Comment puis-je obtenir un son de distorsion plus intense avec le BOSS OD-3 ?

Pour obtenir une distorsion plus intense, augmentez le réglage du gain sur la pédale. Vous pouvez également ajuster le ton pour affiner le son selon vos préférences.

Mon BOSS OD-3 fonctionne-t-il avec une alimentation secteur ?

Oui, le BOSS OD-3 peut être alimenté par une alimentation secteur 9V compatible. Assurez-vous d'utiliser un adaptateur qui fournit la bonne tension et le bon courant.

Comment puis-je résoudre un problème de souffle ou de bruit indésirable ?

Essayez de réduire le gain et d'ajuster les réglages de tonalité. Assurez-vous également que tous vos câbles sont de bonne qualité et en bon état. Évitez de placer la pédale près d'autres appareils électroniques qui pourraient causer des interférences.

Est-il possible de connecter plusieurs pédales avec le BOSS OD-3 ?

Oui, vous pouvez connecter plusieurs pédales en série. Assurez-vous de placer le BOSS OD-3 dans la chaîne après les pédales de modulation et avant les pédales de délai ou de réverbération pour un meilleur son.

Comment puis-je savoir si ma pédale a une batterie faible ?

Si le son est faible ou si la pédale ne fonctionne pas correctement, cela peut indiquer une batterie faible. Remplacez la batterie par une nouvelle batterie 9V pour voir si cela résout le problème.

Quel type de câble dois-je utiliser avec le BOSS OD-3 ?

Utilisez des câbles de guitare de haute qualité avec des connecteurs 1/4 pouces pour garantir une bonne connexion et un son optimal.

Est-ce que la pédale BOSS OD-3 est adaptée aux guitaristes débutants ?

Oui, la BOSS OD-3 est conviviale et offre une large gamme de sons, ce qui en fait un choix idéal pour les guitaristes débutants comme pour les professionnels.

MODE D'EMPLOI OD-3 BOSS

Nous vous félicitons d'avoir choisi la pédale BOSS OD-3 OverDrive.

Avant toute chose, nous vous invitons à lire attentivement les chapitres « CONSIGNES D'UTILISATION » et « REMARQUES IMPORTANTES » (pages 4 et 16) qui rassemblent des informations essentielles pour la mise en œuvre de l'appareil. De plus, afin de pouvoir tirer parti de toutes les fonctionnalités de votre nouvelle acquisition, nous vous conseillons de lire attentivement l'ensemble de ce manuel. Conservez-le en lieu sûr afin de pouvoir vous y référer en cas de besoin.

Tous droits réservés. La reproduction de tout ou partie de ce manuel, sous quelque forme que ce soit, est strictement interdite sans l'accord préalable de BOSS CORPORATION.

Fonctionnalités

• Equipée d'un nouveau circuit de distorsion à double étage.
• Procure unsustain très étendu, plus puissant que celui des pédales overdrive précédentes.
• Crée une distorsion véritablement naturelle, avec un taux de compression idéal.

Remarques importantes

En plus des recommandations du chapitre “CONSIGNES D'UTILISATION” page 16, nous vous demandons de lire et de tenir compte des points suivants :

Alimentation

• Avant de relier l'OD-3 aux autres appareils, mettez-les tous hors tension. Vous éviterez ainsi tout problème vis-à-vis des haut-parleurs ou des autres éléments de votre système.

Positionnement

• Une installation à proximité d'un amplificateur ou d'appareils de forte puissance peut induire un ronflement. Pour le réduire, essayez d'orienter l'OC-2 différemment ou éloignez-la de la source d'interférences.
• Ne positionnez pas cet appare s rayonnements solaires directs, dans un véhicule immobilisé par exemple, pourraient déformer ou décolorer son boîtier.
• areils susceptibles de créer des bruits de ligne (moteurs, variateurs de lumière, etc.).
• Il est normal d'observer une chauffe modé
• eils. Vous éviterez ainsi d'endommager vos haut-parleurs ou d'autres éléments du système.
• Une pile a été installée dans l'appareil à son départ é. Sa longévité peut s'en trouver réduite.

Précautions supplémentaires

• Manipuez les divers boutons de l'appareil avec moderation et procédez de même pour ce qui concerne les prises et connecteurs. Un excès de brutalité peut endommager irrémédiablement ces divers éléments.
• Lors du branchement ou du débranchement des câbles, saisissez-les par le connecteur et ne tirez jamais sur le câ .
• Afin d'éviter de génér vos voisins essayez d'utiliser votre appareil à un volume raisonnable. Si besoin, utilisez un casque pour vous isoler, plus particulièrement aux heures tardives.
• Pour transporter l'appareil, utilisez de préférence l'emballage et les éléments de conditionnement d'origine. Sinon, procurez-vous un emballage équivalent.

Entretien

• Nettoyez l'appareil avec un chiffon doux et sec ou légèrement humidifié. Dans le cas de taches tenaces, utilisez un chiffon imprégné d'un détergent dilué et non abrasif. Essuyez-le ensuite soigneusement avec un chiffon doux et sec.
• N'utilisez en aucun cas de produits à base d'essence, d'alcool ou de solvants qui pourraient altérer l'esthétique de l'appareil.

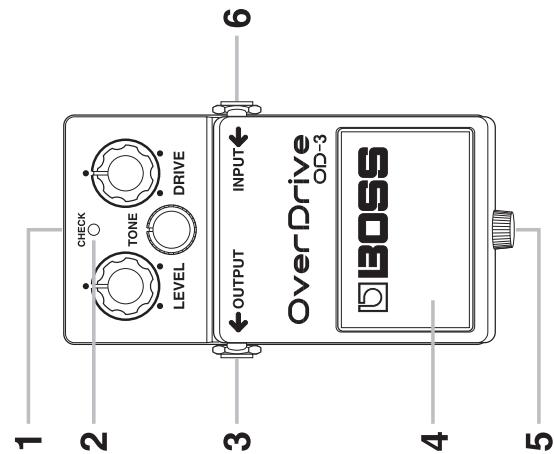

1. Prise de l'adaptateur secteur

Permet le branchement d'un adaptateur secteur (optionnel : BOSS PSA-Series). Il vous permet de jouer sans vous préoccuper de la durée de vie de vos piles.

• En mainte er en cas de déconnexion accidentelle de cette alimentation.
• Utilisez uniquement l'adaptateur spécifiquement prévu pour cet appare oulez pas l'utiliser pendant une longue période, débranchez-le de la prise secteur.

5. Vis moletée

En dévissant cette vis molettée, vous ouvrez la pédale et accédez à la pile pour la remplacer. Pour plus de détails sur la procédure, reportez-vous au chapitre « REMPLACEMENT DE LA PILE » (page 12).

6. Entre « INPUT

Permet de brancher un jack provenant d'une guitare, d'un instrument de musique ou d'un autre effet.

• Cette prise sert aussi d'interrupteur général pour la pédale. L'effet est mis sous tension quand un jack est inséré dans cette entrée, et il s'éteint dès qu'elle est à nouveau libre. De ce fait, vous devez veiller à bien débrancher tout jack connecté sur cette prise quand vous ne l'utilisez plus.

2. Témoin d'activité « CHECK

Il indique à la fois si l'effet est activé et si la pile est en bon état. Il s'allume en continu quand l'effet fonctionne. Si son intensité est diminuée ou s'il ne s'allume plus à l'activation de l'effet, c'est que la pile est trop faible ou déchargée et qu'elle doit être remplacée au plus tôt.

3. Sortie « OUTPUT

Permet de relier l'OC-2 à un amplificateur ou à un autre appareil.

4. Pédale

Active ou désactive l'effet.

Volume (Level)

Ce bouton règle le niveau du son ajouté au son direct.

Distorsion (Drive)

Réglage de l'importance de la distorsion. L'effet est augmenté en tournant dans le sens des aiguilles d'une montre, et diminué dans le sens inverse.

Timbre (tone)

Permet d'ajuster la qualité timbrale de l'effet : plus doux quand on tourne le bouton dans le sens inverse des aiguilles d'une montre, et plus incisif dans l'autre sens.

Volume

CHECK

DRIVE

TIMBRE

LEVEL

TIMBRE

Volume

• L'insertion d'un jack dans l'entrée met automatiquement la pédale sous tension.

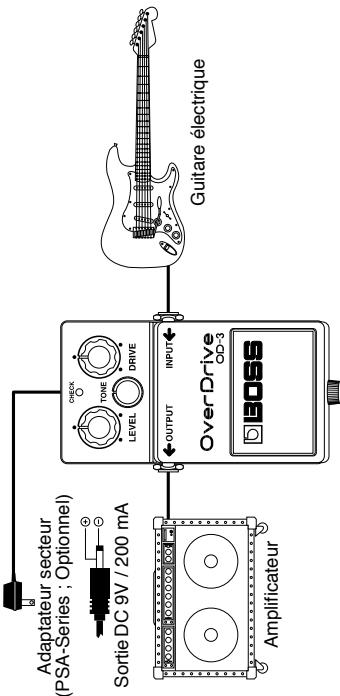

Avant d'effectuer vos connexions, vérifiez que tous les contrôles de volume du système sont au minimum.

minimum, vous éviterez ainsi tout dommage qui pourrait résulter des courants de coupure.

Pour éviter d'endommager vos enceintes ou d'autres éléments du système, il est même

Il est préférable d'éteindre tous les appareils avant d'effectuer quelque branchement que ce soit.

• Vérifiez que le volume est au minimum avant de mettre l'appareil sous tension. Même dans ce cas, des bruits peuvent survenir lors de l'activation de l'OD-3, qui sont normaux et n'indiquent pas de dysfonctionnement.
• Quand vous fonctionnez uniquement sur piles, l'indicateur signale la perte de puissance de la pile par un affaiblissement de l'intensité du voyant lumineux. Remplacez-la alors dès que possible.

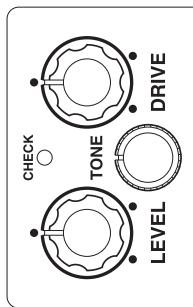

1. Quand vous avez effectué les diverses connexions nécessaires, positionnez les boutons comme sur l'illustration ci-dessous.

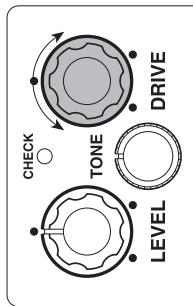

3. Réglez la profondeur de l'effet d'Overdrive (la distorsion) à l'aide du bouton DRIVE.

5 Réglez enfin le niveau avec le bouton LEVEL.

LEVEL de manière à ce que le niveau du

son quand la pédale est enclenchée soit

le même que quand l'effet est coupé.

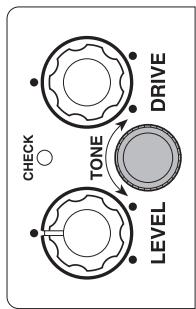

Réglez le timbre à l'aide du bouton.

TONE.

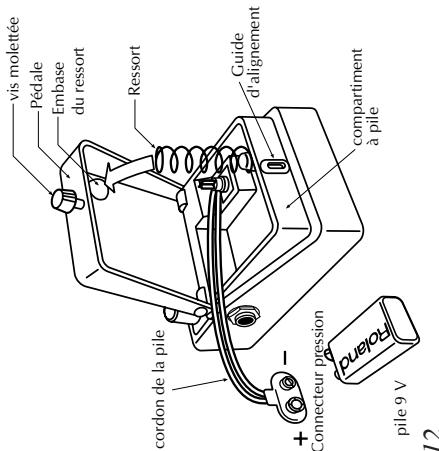

Changement de la pile

Quand l'indicateur s'allume plus faiblement ou qu'il ne s'allume plus du tout, la pile est déchargée et doit être remplacée. Pour ce faire, procédez comme suit :

1 Dévissez la vis moletée située à l'avant de la pédale, puis soulevez la partie supérieure pour l'ouvrir. * La vis moletée peut rester en place pendant le changement de la pile.

2 Retirez la pile usagée de son compartiment et débranchez-la de son connecteur. 3 Branchez à la place une pile neuve et remettez-la en place dans son logement. * Faites attention à bien respecter la polarité du branchement (pôles + et -). 4 Remettez en place le ressort dans son embase et refermez la pédale. * Faites attention à ne pas laisser le cordon de la pile interférer avec le fonctionnement du ressort. 5 Pour finir, engagez la vis moletée dans le guide d'alignement et vissez-la à fond.

Exemples de réglages

Distorsion « Hard » Booster

Caractéristiques

Niveau d'entrée nominal : -20 dBm. Impédance d'entrée : 1 MΩ. Niveau de sortie nominal : -20 dBm. Impédance de sortie : 1 kΩ.

Niveau de bruit en entrée............ -115 dBm (pondération IHF-A)

Contrôles : pédale, DRIVE, LEVEL, TONE.

Indicateur............ témoin CHECK (sert aussi au contrôle du niveau de la pile)

Connecteurs : Entrée (INPUT), sortie (OUTPUT), alimentation externe (8 V continu).

Continuité (3 V)

Alimentation 9 V continu : pile (6F22 / 9 V)

Adaptateur secteur (PSA Series : Optionnel)

• Durée moyenne d'une pile en utilisation continue :

Carbone : 100 heures

Cette valeur peut varier notablement selon les conditions d'utilisation.

Dimensions : 70 (L) x 125 (P) x 55 (H) mm. Poids : 410 g / 15 oz (pile incluse). Accessoires : Mode d'emploi, pile 6F22/9 V, garantie. Options : Adaptateur secteur PSA-Series.

• 0 dBm = 0,775 Vrms
• Dans un souci constant d'amélioration de nos produits, les caractéristiques et/ou le contenu de cet ensemble peuvent être sujets à modifications sans préavis.

Consignes d'utilisation

INSTRUCTIONS POUR ÉVITER TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE

À propos des mentions AVERTISSEMENT et ATTENTION et des symboles.

A	Le symbole △signale des instructions ou des avertissements importants dont le sens précis est fournir par l'icone situé au centre du triangle. Dans le cas ci-contre, il s'agit de precautions ou d'vertissements généraux et de mises en garde contre un danger.
B	Le symbole⊗signale des éléments qui ne doivent pas être enlevés ou ne doivent pas être touchés. Leur nature est indiquée par l'icone situé au centre du cerde. Dans le cas ci-contre, il signale que l'appleil ne doit pas être démontré.
C	Le symbole ●signale des éléments qui doivent être manipulés ou mobiliés. Leur nature est indiquée par l'icone situé au centre du cerde. Dans le cas ci-contre, il signale que le cordon d'alimentation doit être débranché de la prise secteur.

OBSERVEZ SCRUPULEUSEMENT LES INSTRUCTIONS SUIVANTES

AVERTISSEMENT	Signale des instructions avertissant l'utilisateur d'un risque de mort ou de blessures graves si l'appareil n'est pas utilisé correctement.
ATTENTION	Signale des instructions avertissant l'utilisateur d'un risque de blessures ou de dommages matériels si l'apparil n'est pas utilisé correctement. * « Dommages matériels » fait reféquence aux dommages ou aux conséquences sur les bâtiments et le mobilier ainsi qu'aux animaux domestiques ou de compétie.

Avertissement

• eil dans des endroits :
• Avant d'utiliser cet appareil, lisez les instructions ci-dessous et le reste du

mode d'emploi.

N'ouvrez pas l'appareil ou son alimentation et n'y faites aucune modification.

N'essayez pas de réparer vous-même l'appareil ou de remplacer un de ses

ou le manuel vous donne des instructions spécifiques en ce sens). Adressez-vous uniquement à votre revendeur ou à un centre de maintenance agréé.

Veillez à ce que l'appareil soit toujours posé sur une surface plane et stable. Ne l'installez jamais dans des positions instables ou sur des surfaces inclinées.

Utilisez uniquement l'adaptateur secteur prévu (PSA-Series), et vérifiez que la tension du courant d'alimentation correspond à celle indiquée sur l'adaptateur. Un autre type d'adaptateur secteur pourrait présenter des différences de polarité ou de tension et il pourrait en résulter divers dysfonctionnements ou risques électriques.

• Prenez so être tordu, piétiné ou écrasé par des objets lourds. Un câble endommagé peut facilement être à l'origine d'une électrocution ou d'un incendie. Remplacez systématiquement tout cordon endommagé.
• Ne branchez pas l'appareil sur une prise déjà occupée par de nombreux autres appareils. Faites particulièrement attention lors de l'utilisation d'un prolongateur ou d'une prise d'extension à ne pas dépasser la puissance admise tant par rait provoquer une surchauffe et faire fondre l'isolant du cordon.
• Vous devez immédiatement débrancher l'adaptateur secteur et vous adresser à un réparateur qualifié dans les cas suivants :
• Le cordon d'alimentation a été endommagé
• Des objets ou liquides sont tombés ou ont été introduits dans l'appareil. L'appareil a été exposé à la pluie. L'appareil ne semble pas fonctionner normalement ou présente des performances dégradées.

En présence de jeunes enfants, un adulte doit pouvoir assurer une

surveillance aussi longtemps que l'enfant n'est pas capable de se servir

de l'appareil en toute sécurité.

revendeur, un centre de maintenance agréé ou le distributeur Roland local.

• Avant d'utiliser l'appareil dans un

Attention

• Les piles ordinaires ne doivent jamais être rechargées, chauffées, ou jetées au feu ou dans l'eau.

au feu ou dans l'eau.

endroits où rien ne gêne leur

ventilation.

Toujours le corps ou la prise elle-même et non le câble.

même et non le câble.

• En cas d'inactivité prolongée, débranchez l'adaptateur secteur.

s eepnnepeeepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnneepnne

snssop spinol sialq, p-sed zosodp aN niedde, ins sed zainou aN Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn Pn e 1

comme stylos à bille, colliers, pinces à cheveux, etc.

• Les piles usagées doivent suivre autant que possible la filière de recyclage prévue pour elles dans votre région.

• En cas de mauvaise utilisation, la pile peut exploser ou fuir et

provoquer des dommages aux appareils comme aux personnes. Par mesure de prudence, lisez et tenez compte des précautions qui suivent (page 12).

• Sui eillez à bien respecter la polarité du branchement.
• Retirez la pile si l'appareil doit rester inutilisé pendant une longue période.
• En cas de coulage d'une pile, utilisez un chiffon doux ou du papier absorbant pour éliminer toute trace de liquide dans le

compartiment à pile, puis installez une pile neuve. Si du liquide est entré en contact avec votre peau, lavez abondamment la partie concernée à l'eau claire.

• Ne conservez jamais vos piles au contact d'objets métalliques.
